Электронные схемы – цепи зажима

Цепь зажима — это схема, которая добавляет уровень постоянного тока к сигналу переменного тока. На самом деле, положительные и отрицательные пики сигналов могут быть размещены на желаемых уровнях с помощью зажимных цепей. Когда уровень постоянного тока смещается, схема ограничителя называется устройством сдвига уровня .

Цепи зажима состоят из элементов накопления энергии, таких как конденсаторы. Простая схема зажима состоит из конденсатора, диода, резистора и батареи постоянного тока, если требуется.

Цепь зажима

Цепь Зажима может быть определена как схема, которая состоит из диода, резистора и конденсатора, который сдвигает форму волны до желаемого уровня постоянного тока без изменения фактического появления приложенного сигнала.

Чтобы поддерживать период времени в форме волны, тау должен быть больше половины периода времени (время разрядки конденсатора должно быть медленным.)

 tau=Rc

куда

  • R — сопротивление используемого резистора
  • C — емкость используемого конденсатора

Постоянная времени заряда и разряда конденсатора определяет выходной сигнал схемы зажима.

  • В схеме ограничителя вертикальное смещение вверх или вниз имеет место в выходном сигнале относительно входного сигнала.

  • Нагрузочный резистор и конденсатор влияют на форму волны. Итак, время разряда конденсатора должно быть достаточно большим.

В схеме ограничителя вертикальное смещение вверх или вниз имеет место в выходном сигнале относительно входного сигнала.

Нагрузочный резистор и конденсатор влияют на форму волны. Итак, время разряда конденсатора должно быть достаточно большим.

Компонент постоянного тока, присутствующий на входе, отклоняется, когда используется конденсаторно-связанная сеть (в качестве блоков конденсатора постоянного тока). Следовательно, когда необходимо восстановить постоянный ток , используется зажимная цепь.

Типы зажимов

Существует несколько типов цепей фиксаторов, таких как

  • Положительный зажим
  • Положительный фиксатор с положительным Vr
  • Положительный фиксатор с отрицательным Vr
  • Отрицательный Зажим
  • Отрицательный фиксатор с положительным Vr
  • Отрицательный фиксатор с отрицательным Vr

Давайте рассмотрим их подробно.

Цепь положительного зажима

Зажимная цепь восстанавливает уровень постоянного тока. Когда отрицательный пик сигнала поднимается выше нулевого уровня, сигнал считается положительно зажатым .

Цепь положительного ограничителя состоит из диода, резистора и конденсатора и смещает выходной сигнал в положительную часть входного сигнала. Рисунок ниже объясняет конструкцию контура положительного зажима.

Первоначально, когда вводится, конденсатор еще не заряжен, а диод смещен в обратном направлении. Выходные данные не рассматриваются в данный момент времени. Во время отрицательного полупериода при пиковом значении конденсатор заряжается отрицательно на одной пластине и положительно на другой. Конденсатор теперь заряжается до своего пикового значения Vm. Диод смещен вперед и сильно проводит.

В течение следующего положительного полупериода конденсатор заряжается до положительного значения Vm, в то время как диод смещается в обратном направлении и размыкается.

Выход схемы в этот момент будет

V0=Vг+Vт

Следовательно, сигнал зафиксирован, как показано на рисунке выше. Выходной сигнал изменяется в соответствии с изменениями на входе, но смещает уровень в соответствии с зарядом на конденсаторе, так как он добавляет входное напряжение.

Положительный зажим с положительным V

r

Положительные цепи, если фиксатор смещены с некоторым положительным опорным напряжением, что напряжение будет добавлены к выходу, чтобы поднять зажатый уровень. Используя это, цепь положительного фиксатора с положительным опорным напряжением строится, как показано ниже.

В течение положительного полупериода, опорное напряжение подается через диод на выходе и при увеличении входного напряжения, напряжение катод диода увеличение по отношению к напряжению анода и, следовательно, он прекращает проведение. Во время отрицательного полупериода диод смещается вперед и начинает проводить. Напряжение на конденсаторе и опорного напряжения вместе поддерживать уровень выходного напряжения.

Положительный зажим с отрицательным Vr

Положительные цепи, если фиксатор смещены с некоторым отрицательным опорным напряжением, что напряжение будет добавлены к выходу, чтобы поднять зажатый уровень. Используя это, цепь положительного фиксатора с положительным опорным напряжением строится, как показано ниже.

В течение положительного полупериода, напряжение на конденсаторе и опорное напряжение вместе поддерживать уровень выходного напряжения. Во время отрицательного полупериода диод проводит, когда напряжение на катоде становится меньше, чем напряжение на аноде. Эти изменения создают выходное напряжение, как показано на рисунке выше.

Отрицательный Зажим

Схема отрицательного ограничителя состоит из диода, резистора и конденсатора и смещает выходной сигнал в отрицательную часть входного сигнала. На рисунке ниже объясняется конструкция отрицательной цепи зажима.

Во время положительного полупериода конденсатор заряжается до своего пикового значения vm. Диод смещен вперед и проводит. Во время отрицательного полупериода диод смещается в обратном направлении и размыкается. Выход схемы в этот момент будет

V0=Vг+Vт

Следовательно, сигнал имеет отрицательный зажим, как показано на рисунке выше. Выходной сигнал изменяется в соответствии с изменениями на входе, но смещает уровень в соответствии с зарядом на конденсаторе, так как он добавляет входное напряжение.

Отрицательный фиксатор с положительным V

р

Отрицательный контур, если фиксатор смещено с некоторым положительным опорным напряжением, что напряжение будет добавлено к выходу, чтобы поднять зажатый уровень. Используя это, цепь отрицательного фиксатора с положительным опорным напряжением строится, как показано ниже.

Несмотря на то, выходное напряжение отрицательно зажимается, часть выходного сигнала повышается до положительного уровня, так как приложенное опорное напряжение является положительным. В течение положительного полупериода, диод проводит, но на выходе равно положительное опорное напряжение, приложенное. Во время отрицательного полупериода диод действует как разомкнутая цепь, и напряжение на конденсаторе формирует выход.

Отрицательный Зажим с Отрицательным В

р

Отрицательная цепь зажима, если смещено с некоторым отрицательным опорным напряжением, это напряжение будет добавлено к выходу, чтобы поднять фиксированный уровень. Используя это, цепь отрицательного зажима с отрицательным опорным напряжением строится, как показано ниже.

Катод диода связан с отрицательным опорным напряжением, которое меньше нуля и анодного напряжения. Следовательно, диод начинает проводить в течение положительного полупериода, до нулевого уровня напряжения. Во время отрицательного полупериода напряжение на конденсаторе появляется на выходе. Таким образом, форма волны зажимается к отрицательной части.

Приложения

Существует множество приложений для клипсаторов и зажимов, таких как

Технологии холодовой цепи · БИАС

Для обеспечения неразрывности «холодовой цепи» наряду с холодильными камерами и рефрижераторным транспортом широко применяются специальные термоконтейнеры, термохимические и электронные термоиндикаторы / регистраторы мониторинга температуры.

В нашей компании работают опытные специалисты с более чем десятилетним стажем «общения» с индикаторами температурных режимов и термоконтейнерами. Совместно с компаниями-партнёрами мы постоянно ищем простые и, в то же время, надёжные и эффективные способы решения поставленных задач, осуществляем поиск новых изделий, участвуем в их разработке, создании, тестировании и внедрении.

«БИАС» сегодня – это сплоченная компания единомышленников, компетентных специалистов, которые работают для клиентов, придерживаясь самого высокого уровня деловой этики и максимально эффективного взаимодействия.


Новости:

Сециалисты группы компаний ЛОГТЭГ (БИАС/ТЕРМОВИТА) совместно с партнером: журналом «Кто есть Кто в медицине», примут участие в III Всероссийском Фармпробеге, который пройдет с 27 мая по 1 июня 2021 года. Подробнее »



… Подробнее »



 28.12.2020 – с 9.30 до 17.30;29.12.2020 – с 9.30 до 17.30;30.12.2020 – с 9.30 до 16.00;31. 12.2020 – выходной;01.01.2021 – 10.01.2021 – выходной.Новогодние и Рождественнике каникулы… Подробнее »



Уважаемые клиенты и партнеры! В связи с майскими праздниками, отгрузки будут осуществляться – 8, 12 и 15 мая. До 31 мая 2020 года компания функционирует в штатном режиме, однако часть специалистов компании переведена на удаленный режим работы. Весь спектр наших услуг (консультирование, оформление заказов, счетов, составление договоров и т.д.) д… Подробнее »



С 06 апреля 2020 года режим работы компании изменен! Информируем Вас о том, что в период с 06 по 30 апреля 2029 года компания функционирует в штатном режиме, однако часть специалистов компании переведена на удаленный режим работы. Весь спектр наших услуг (консультирование, оформление заказов, счетов, составление договоров и т.д.) доступен… Подробнее »



Все новости »

Издания | Библиотечно-издательский комплекс СФУ

Все года изданияТекущий годПоследние 2 годаПоследние 5 летПоследние 10 лет

Все виды изданийУчебная литератураНаучная литератураЖурналыМатериалы конференций

Все темыЕстественные и точные наукиАстрономияБиологияГеографияГеодезия. КартографияГеологияГеофизикаИнформатикаКибернетикаМатематикаМеханикаОхрана окружающей среды. Экология человекаФизикаХимияТехнические и прикладные науки, отрасли производстваАвтоматика. Вычислительная техникаБиотехнологияВодное хозяйствоГорное делоЖилищно-коммунальное хозяйство. Домоводство. Бытовое обслуживаниеКосмические исследованияЛегкая промышленностьЛесная и деревообрабатывающая промышленностьМашиностроениеМедицина и здравоохранениеМеталлургияМетрологияОхрана трудаПатентное дело. Изобретательство. РационализаторствоПищевая промышленностьПолиграфия. Репрография. ФотокинотехникаПриборостроениеПрочие отрасли экономикиРыбное хозяйство. АквакультураСвязьСельское и лесное хозяйствоСтандартизацияСтатистикаСтроительство. АрхитектураТранспортХимическая технология. Химическая промышленностьЭлектроника. РадиотехникаЭлектротехникаЭнергетикаЯдерная техникаОбщественные и гуманитарные наукиВнешняя торговляВнутренняя торговля. Туристско-экскурсионное обслуживаниеВоенное делоГосударство и право. Юридические наукиДемографияИскусство. ИскусствоведениеИстория. Исторические наукиКомплексное изучение отдельных стран и регионовКультура. КультурологияЛитература. Литературоведение. Устное народное творчествоМассовая коммуникация. Журналистика. Средства массовой информацииНародное образование. ПедагогикаНауковедениеОрганизация и управлениеПолитика и политические наукиПсихологияРелигия. АтеизмСоциологияФизическая культура и спортФилософияЭкономика и экономические наукиЯзыкознаниеХудожественная литератураХудожественные произведения

Все институтыВоенно-инженерный институтБазовая кафедра специальных радиотехнических системВоенная кафедраУчебно-военный центрГуманитарный институтКафедра ИТ в креативных и культурных индустрияхКафедра истории России, мировых и региональных цивилизацийКафедра культурологии и искусствоведенияКафедра рекламы и социально-культурной деятельностиКафедра философииЖелезногорский филиал СФУИнженерно-строительный институтКафедра автомобильных дорог и городских сооруженийКафедра инженерных систем, зданий и сооруженийКафедра проектирования зданий и экспертизы недвижимостиКафедра строительных конструкций и управляемых системКафедра строительных материалов и технологий строительстваИнститут архитектуры и дизайнаКафедра архитектурного проектированияКафедра градостроительстваКафедра дизайнаКафедра дизайна архитектурной средыКафедра изобразительного искусства и компьютерной графикиИнститут горного дела, геологии и геотехнологийКафедра геологии месторождений и методики разведкиКафедра геологии, минералогии и петрографииКафедра горных машин и комплексовКафедра инженерной графикиКафедра маркшейдерского делаКафедра открытых горных работКафедра подземной разработки месторожденийКафедра технической механикиКафедра технологии и техники разведкиКафедра шахтного и подземного строительстваКафедра электрификации горно-металлургического производстваИнститут инженерной физики и радиоэлектроникиБазовая кафедра “Радиоэлектронная техника информационных систем”Базовая кафедра инфокоммуникацийБазовая кафедра физики конденсированного состояния веществаБазовая кафедра фотоники и лазерных технологийКафедра нанофазных материалов и нанотехнологийКафедра общей физикиКафедра приборостроения и наноэлектроникиКафедра радиотехникиКафедра радиоэлектронных системКафедра современного естествознанияКафедра теоретической физики и волновых явленийКафедра теплофизикиКафедра экспериментальной физики и инновационных технологийКафедры физикиИнститут космических и информационных технологийБазовая кафедра “Интеллектуальные системы управления”Базовая кафедра геоинформационных системКафедра высокопроизводительных вычисленийКафедра вычислительной техникиКафедра информатикиКафедра информационных системКафедра прикладной математики и компьютерной безопасностиКафедра разговорного иностранного языкаКафедра систем автоматики, автоматизированного управления и проектированияКафедра систем искусственного интеллектаИнститут математики и фундаментальной информатикиБазовая кафедра вычислительных и информационных технологийБазовая кафедра математического моделирования и процессов управленияКафедра алгебры и математической логикиКафедра высшей и прикладной математикиКафедра математического анализа и дифференциальных уравненийКафедра математического обеспечения дискретных устройств и системКафедры высшей математики №2афедра теории функцийИнститут нефти и газаБазовая кафедра пожарной и промышленной безопасностиБазовая кафедра проектирования объектов нефтегазового комплексаБазовая кафедра химии и технологии природных энергоносителей и углеродных материаловКафедра авиационных горюче-смазочных материаловКафедра бурения нефтяных и газовых скважинКафедра геологии нефти и газаКафедра геофизикиКафедра машин и оборудования нефтяных и газовых промысловКафедра разработки и эксплуатации нефтяных и газовых месторожденийКафедра технологических машин и оборудования нефтегазового комплексаКафедра топливообеспеченя и горюче-смазочных материаловИнститут педагогики, психологии и социологииКафедра информационных технологий обучения и непрерывного образованияКафедра общей и социальной педагогикиКафедра психологии развития и консультированияКафедра современных образовательных технологийКафедра социологииИнститут торговли и сферы услугБазовая кафедра таможенного делаКафедра бухгалтерского учета, анализа и аудитаКафедра гостиничного делаКафедра математических методов и информационных технологий в торговле и сфере услугКафедра технологии и организации общественного питанияКафедра товароведения и экспертизы товаровКафедра торгового дела и маркетингаОтделение среднего профессионального образования (ОСПО)Институт управления бизнес-процессамиКафедра бизнес-информатики и моделирования бизнес-процессовКафедра маркетинга и международного администрированияКафедра менеджмент производственных и социальных технологийКафедра цифровых технологий управленияКафедра экономики и управления бизнес-процессамиКафедра экономической и финансовой безопасностиИнститут физ. культуры, спорта и туризмаКафедра медико-биологических основ физической культуры и оздоровительных технологийКафедра теоретических основ и менеджмента физической культуры и туризмаКафедра теории и методики спортивных дисциплинКафедра физической культурыИнститут филологии и языковой коммуникацииКафедра восточных языковКафедра журналистики и литературоведенияКафедра иностранных языков для гуманитарных направленийКафедра иностранных языков для естественнонаучных направленийКафедра иностранных языков для инженерных направленийКафедра романских языков и прикладной лингвистикиКафедра русского языка и речевой коммуникацииКафедра русского языка как иностранногоКафедра теории германских языков и межкультурной коммуникацииИнститут фундаментальной биологии и биотехнологииБазовая кафедра “Медико-биологические системы и комплексы”Базовая кафедра биотехнологииКафедра биофизикиКафедра водных и наземных экосистемКафедра геномики и биоинформатикиКафедра медицинской биологииИнститут цветных металлов и материаловеденияБазовая кафедра “Технологии золотосодержащих руд”Кафедра автоматизации производственных процессов в металлургииКафедра аналитической и органической химииКафедра инженерного бакалавриата СDIOКафедра композиционных материалов и физико-химии металлургических процессовКафедра литейного производстваКафедра металловедения и термической обработки металловКафедра металлургии цветных металловКафедра обогащения полезных ископаемыхКафедра обработки металлов давлениемКафедра общаей металлургииКафедра техносферной безопасности горного и металлургического производстваКафедра физической и неорганической химииКафедра фундаментального естественнонаучного образованияИнститут экологии и географииКафедра географииКафедра охотничьего ресурсоведения и заповедного делаКафедра экологии и природопользованияИнститут экономики, государственного управления и финансовКафедра бухгалтерского учета и статистикиКафедра международной и управленческой экономикиКафедра социально-экономического планированияКафедра теоретической экономикиКафедра управления человеческими ресурсамиКафедра финансов и управления рискамиКрасноярская государственная архитектурно-строительная академияКрасноярский государственный технический университетКрасноярский государственный университетМежинститутские базовые кафедрыМежинститутская базовая кафедра “Прикладная физика и космические технологии”Политехнический институтБазовая кафедра высшей школы автомобильного сервисаКафедра конструкторско-технологического обеспечения машиностроительных производствКафедра материаловедения и технологии обработки материаловКафедра машиностроенияКафедра прикладной механикиКафедра робототехники и технической кибернетикиКафедра стандартизации, метрологии и управления качествомКафедра тепловых электрических станцийКафедра теплотехники и гидрогазодинамикиКафедра техногенных и экологических рисков в техносфереКафедра техносферной и экологической безопасностиКафедра транспортаКафедра транспортных и технологических машинКафедра химииКафедра электроэнергетикиХакасский технический иститутЮридический институтКафедра гражданского праваКафедра иностранного права и сравнительного правоведенияКафедра конституционного, административного и муниципального праваКафедра международного праваКафедра предпринимательского, конкурентного и финансового праваКафедра теории и истории государства и праваКафедра теории и методики социальной работыКафедра трудового и экологического праваКафедра уголовного праваКафедра уголовного процеса и криминалистики

По релевантностиСначала новыеСначала старыеПо дате поступленияПо названиюПо автору

Электронные реле перегрузки Siemens Sirius 3RB20 защиты двигателей, установок, цепей

3RB2016-1NB0

РЕЛЕ ПЕРЕГРУЗКИ 0. 32…1.25 A ДЛЯ ЗАЩИТЫ ДВИГАТЕЛЕЙ, ТИПОРАЗМЕР S00, КЛАСС 10, ДЛЯ МОНТАЖА НА КОНТАКТОР, ГЛАВНАЯ ЦЕПЬ: ВИНТ. КЛЕММЫ ВСПОМ.ЦЕПИ: ВИНТ.ПОДСОЕДИНЕНИЕ РУЧНОЙ-АВТОМАТИЧЕСКИЙ СБРОС

Альтернативный код заказа (артикул) – 3RB20161NB0

3RB2016-1NB0-ZW97

РЕЛЕ ПЕРЕГРУЗКИ 0.32…1.25 A ДЛЯ ЗАЩИТЫ ЭЛЕКТРОДВИГАТЕЛЯ, ТИПОРАЗМЕР 00, КЛАСС 10, ДЛЯ МОНТАЖА НА КОНТАКТОРСИЛОВАЯ ЦЕПЬ: ВИНТОВЫЕ КЛЕММЫ AUXIL.CIRCUIT: ВИНТОВЫЕ КЛЕММЫ MANUEL AUTOM. RESET MULTI-UNIT PACKAGING 1 PACK = 32 UNITS

Альтернативный код заказа (артикул) – 3RB20161NB0ZW97

3RB2016-1ND0

РЕЛЕ ПЕРЕГРУЗКИ 0.32…1.25 A ДЛЯ ЗАЩИТЫ ДВИГАТЕЛЕЙ, ТИПОРАЗМЕР S00, КЛАСС 10, ДЛЯ МОНТАЖА НА КОНТАКТОР, ГЛАВНАЯ ЦЕПЬ: ВИНТ. КЛЕММЫ ВСПОМ.ЦЕПИ: ПРУЖИННЫЕ КЛЕММЫ РУЧНОЙ-АВТОМАТИЧЕСКИЙ СБРОС

Альтернативный код заказа (артикул) – 3RB20161ND0

3RB2016-1PB0

РЕЛЕ ПЕРЕГРУЗКИ 1…4 A ДЛЯ ЗАЩИТЫ ДВИГАТЕЛЕЙ, ТИПОРАЗМЕР S00, КЛАСС 10, ДЛЯ МОНТАЖА НА КОНТАКТОР, ГЛАВНАЯ ЦЕПЬ: ВИНТ. КЛЕММЫ ВСПОМ.ЦЕПИ: ВИНТ.ПОДСОЕДИНЕНИЕ РУЧНОЙ-АВТОМАТИЧЕСКИЙ СБРОС

Альтернативный код заказа (артикул) – 3RB20161PB0

3RB2016-1PD0

РЕЛЕ ПЕРЕГРУЗКИ 1…4 A ДЛЯ ЗАЩИТЫ ДВИГАТЕЛЕЙ, ТИПОРАЗМЕР S00, КЛАСС 10, ДЛЯ МОНТАЖА НА КОНТАКТОР, ГЛАВНАЯ ЦЕПЬ: ВИНТ. КЛЕММЫ ВСПОМ.ЦЕПИ: ПРУЖИННЫЕ КЛЕММЫ РУЧНОЙ-АВТОМАТИЧЕСКИЙ СБРОС

Альтернативный код заказа (артикул) – 3RB20161PD0

3RB2016-1RB0

РЕЛЕ ПЕРЕГРУЗКИ 0.1…0.4 A ДЛЯ ЗАЩИТЫ ДВИГАТЕЛЕЙ, ТИПОРАЗМЕР S00, КЛАСС 10, ДЛЯ МОНТАЖА НА КОНТАКТОР, ГЛАВНАЯ ЦЕПЬ: ВИНТ. КЛЕММЫ ВСПОМ.ЦЕПИ: ВИНТ.ПОДСОЕДИНЕНИЕ РУЧНОЙ-АВТОМАТИЧЕСКИЙ СБРОС

Альтернативный код заказа (артикул) – 3RB20161RB0

3RB2016-1RD0

РЕЛЕ ПЕРЕГРУЗКИ 0.1…0.4 A ДЛЯ ЗАЩИТЫ ДВИГАТЕЛЕЙ, ТИПОРАЗМЕР S00, КЛАСС 10, ДЛЯ МОНТАЖА НА КОНТАКТОР, ГЛАВНАЯ ЦЕПЬ: ВИНТ. КЛЕММЫ ВСПОМ.ЦЕПИ: ПРУЖИННЫЕ КЛЕММЫ РУЧНОЙ-АВТОМАТИЧЕСКИЙ СБРОС

Альтернативный код заказа (артикул) – 3RB20161RD0

3RB2016-1SB0

РЕЛЕ ПЕРЕГРУЗКИ 3. ..12 A ДЛЯ ЗАЩИТЫ ДВИГАТЕЛЕЙ, ТИПОРАЗМЕР S00, КЛАСС 10, ДЛЯ МОНТАЖА НА КОНТАКТОР, ГЛАВНАЯ ЦЕПЬ: ВИНТ. КЛЕММЫ ВСПОМ.ЦЕПИ: ВИНТ.ПОДСОЕДИНЕНИЕ РУЧНОЙ-АВТОМАТИЧЕСКИЙ СБРОС

Альтернативный код заказа (артикул) – 3RB20161SB0

3RB2016-1SD0

РЕЛЕ ПЕРЕГРУЗКИ 3…12 A ДЛЯ ЗАЩИТЫ ДВИГАТЕЛЕЙ, ТИПОРАЗМЕР S00, КЛАСС 10, ДЛЯ МОНТАЖА НА КОНТАКТОР, ГЛАВНАЯ ЦЕПЬ: ВИНТ. КЛЕММЫ ВСПОМ.ЦЕПИ: ПРУЖИННЫЕ КЛЕММЫ РУЧНОЙ-АВТОМАТИЧЕСКИЙ СБРОС

Альтернативный код заказа (артикул) – 3RB20161SD0

3RB2016-2NB0

РЕЛЕ ПЕРЕГРУЗКИ 0.32…1.25 A ДЛЯ ЗАЩИТЫ ДВИГАТЕЛЕЙ, ТИПОРАЗМЕР S00, КЛАСС 20, ДЛЯ МОНТАЖА НА КОНТАКТОР, ГЛАВНАЯ ЦЕПЬ: ВИНТ. КЛЕММЫ ВСПОМ.ЦЕПИ: ВИНТ.ПОДСОЕДИНЕНИЕ РУЧНОЙ-АВТОМАТИЧЕСКИЙ СБРОС

Альтернативный код заказа (артикул) – 3RB20162NB0

3RB2016-2ND0

РЕЛЕ ПЕРЕГРУЗКИ 0.32…1.25 A ДЛЯ ЗАЩИТЫ ДВИГАТЕЛЕЙ, ТИПОРАЗМЕР S00, КЛАСС 20, ДЛЯ МОНТАЖА НА КОНТАКТОР, ГЛАВНАЯ ЦЕПЬ: ВИНТ. КЛЕММЫ ВСПОМ.ЦЕПИ: ПРУЖИННЫЕ КЛЕММЫ РУЧНОЙ-АВТОМАТИЧЕСКИЙ СБРОС

Альтернативный код заказа (артикул) – 3RB20162ND0

3RB2016-2PB0

РЕЛЕ ПЕРЕГРУЗКИ 1…4 A ДЛЯ ЗАЩИТЫ ДВИГАТЕЛЕЙ, ТИПОРАЗМЕР S00, КЛАСС 20, ДЛЯ МОНТАЖА НА КОНТАКТОР, ГЛАВНАЯ ЦЕПЬ: ВИНТ. КЛЕММЫ ВСПОМ.ЦЕПИ: ВИНТ.ПОДСОЕДИНЕНИЕ РУЧНОЙ-АВТОМАТИЧЕСКИЙ СБРОС

Альтернативный код заказа (артикул) – 3RB20162PB0

3RB2016-2PD0

РЕЛЕ ПЕРЕГРУЗКИ 1…4 A ДЛЯ ЗАЩИТЫ ДВИГАТЕЛЕЙ, ТИПОРАЗМЕР S00, КЛАСС 20, ДЛЯ МОНТАЖА НА КОНТАКТОР, ГЛАВНАЯ ЦЕПЬ: ВИНТ. КЛЕММЫ ВСПОМ.ЦЕПИ: ПРУЖИННЫЕ КЛЕММЫ РУЧНОЙ-АВТОМАТИЧЕСКИЙ СБРОС

Альтернативный код заказа (артикул) – 3RB20162PD0

3RB2016-2RB0

РЕЛЕ ПЕРЕГРУЗКИ 0.1…0.4 A ДЛЯ ЗАЩИТЫ ДВИГАТЕЛЕЙ, ТИПОРАЗМЕР S00, КЛАСС 20, ДЛЯ МОНТАЖА НА КОНТАКТОР, ГЛАВНАЯ ЦЕПЬ: ВИНТ. КЛЕММЫ ВСПОМ.ЦЕПИ: ВИНТ.ПОДСОЕДИНЕНИЕ РУЧНОЙ-АВТОМАТИЧЕСКИЙ СБРОС

Альтернативный код заказа (артикул) – 3RB20162RB0

3RB2016-2RD0

РЕЛЕ ПЕРЕГРУЗКИ 0. 1…0.4 A ДЛЯ ЗАЩИТЫ ДВИГАТЕЛЕЙ, ТИПОРАЗМЕР S00, КЛАСС 20, ДЛЯ МОНТАЖА НА КОНТАКТОР, ГЛАВНАЯ ЦЕПЬ: ВИНТ. КЛЕММЫ ВСПОМ.ЦЕПИ: ПРУЖИННЫЕ КЛЕММЫ РУЧНОЙ-АВТОМАТИЧЕСКИЙ СБРОС

Альтернативный код заказа (артикул) – 3RB20162RD0

3RB2016-2SB0

РЕЛЕ ПЕРЕГРУЗКИ 3…12 A ДЛЯ ЗАЩИТЫ ДВИГАТЕЛЕЙ, ТИПОРАЗМЕР S00, КЛАСС 20, ДЛЯ МОНТАЖА НА КОНТАКТОР, ГЛАВНАЯ ЦЕПЬ: ВИНТ. КЛЕММЫ ВСПОМ.ЦЕПИ: ВИНТ.ПОДСОЕДИНЕНИЕ РУЧНОЙ-АВТОМАТИЧЕСКИЙ СБРОС

Альтернативный код заказа (артикул) – 3RB20162SB0

3RB2016-2SD0

РЕЛЕ ПЕРЕГРУЗКИ 3…12 A ДЛЯ ЗАЩИТЫ ДВИГАТЕЛЕЙ, ТИПОРАЗМЕР S00, КЛАСС 20, ДЛЯ МОНТАЖА НА КОНТАКТОР, ГЛАВНАЯ ЦЕПЬ: ВИНТ. КЛЕММЫ ВСПОМ.ЦЕПИ: ПРУЖИННЫЕ КЛЕММЫ РУЧНОЙ-АВТОМАТИЧЕСКИЙ СБРОС

Альтернативный код заказа (артикул) – 3RB20162SD0

3RB2026-1NB0

РЕЛЕ ПЕРЕГРУЗКИ 0.32…1.25 A ДЛЯ ЗАЩИТЫ ЭЛЕКТРОДВИГАТЕЛЯ, ТИПОРАЗМЕР S0, КЛАСС 10, ДЛЯ МОНТАЖА НА КОНТАКТОР, СИЛОВАЯ ЦЕПЬ: ВИНТОВЫЕ КЛЕММЫ, ВСПОМ. ЦЕПЬ: ВИНТОВЫЕ КЛЕММЫ РУКОВОДСТВО-AUTOMATIC-RESET

Альтернативный код заказа (артикул) – 3RB20261NB0

3RB2026-1ND0

РЕЛЕ ПЕРЕГРУЗКИ 0.32…1.25 A ДЛЯ ЗАЩИТЫ ЭЛЕКТРОДВИГАТЕЛЯ, ТИПОРАЗМЕР S0, КЛАСС 10, ДЛЯ МОНТАЖА НА КОНТАКТОР, СИЛОВАЯ ЦЕПЬ: ВИНТОВЫЕ КЛЕММЫ, ВСПОМ. ЦЕПЬ: ПРУЖИННЫЕ КЛЕММЫ РУКОВОДСТВО-AUTOMATIC-RESET

Альтернативный код заказа (артикул) – 3RB20261ND0

3RB2026-1PB0

РЕЛЕ ПЕРЕГРУЗКИ 1…4 A ДЛЯ ЗАЩИТЫ ЭЛЕКТРОДВИГАТЕЛЯ, ТИПОРАЗМЕР S0, КЛАСС 10, ДЛЯ МОНТАЖА НА КОНТАКТОР, СИЛОВАЯ ЦЕПЬ: ВИНТОВЫЕ КЛЕММЫ, ВСПОМ. ЦЕПЬ: ВИНТОВЫЕ КЛЕММЫ РУКОВОДСТВО-AUTOMATIC-RESET

Альтернативный код заказа (артикул) – 3RB20261PB0

3RB2026-1PD0

РЕЛЕ ПЕРЕГРУЗКИ 1…4 A ДЛЯ ЗАЩИТЫ ЭЛЕКТРОДВИГАТЕЛЯ, ТИПОРАЗМЕР S0, КЛАСС 10, ДЛЯ МОНТАЖА НА КОНТАКТОР, СИЛОВАЯ ЦЕПЬ: ВИНТОВЫЕ КЛЕММЫ, ВСПОМ. ЦЕПЬ: ПРУЖИННЫЕ КЛЕММЫ РУКОВОДСТВО-AUTOMATIC-RESET

Альтернативный код заказа (артикул) – 3RB20261PD0

3RB2026-1QB0

РЕЛЕ ПЕРЕГРУЗКИ 6. ..25 A ДЛЯ ЗАЩИТЫ ДВИГАТЕЛЕЙ, ТИПОРАЗМЕР S0, КЛАСС 10, ДЛЯ МОНТАЖА НА КОНТАКТОР, ГЛАВНАЯ ЦЕПЬ: ВИНТ. КЛЕММЫ ВСПОМ.ЦЕПИ: ВИНТ.ПОДСОЕДИНЕНИЕ РУЧНОЙ-АВТОМАТИЧЕСКИЙ СБРОС

Альтернативный код заказа (артикул) – 3RB20261QB0

3RB2026-1QD0

РЕЛЕ ПЕРЕГРУЗКИ 6…25 A ДЛЯ ЗАЩИТЫ ДВИГАТЕЛЕЙ, ТИПОРАЗМЕР S0, КЛАСС 10, ДЛЯ МОНТАЖА НА КОНТАКТОР, ГЛАВНАЯ ЦЕПЬ: ВИНТ. КЛЕММЫ ВСПОМ.ЦЕПИ: ПРУЖИННЫЕ КЛЕММЫ РУЧНОЙ-АВТОМАТИЧЕСКИЙ СБРОС

Альтернативный код заказа (артикул) – 3RB20261QD0

3RB2026-1RB0

РЕЛЕ ПЕРЕГРУЗКИ 0.1…0.4 A ДЛЯ ЗАЩИТЫ ЭЛЕКТРОДВИГАТЕЛЯ, ТИПОРАЗМЕР S0, КЛАСС 10, ДЛЯ МОНТАЖА НА КОНТАКТОР, СИЛОВАЯ ЦЕПЬ: ВИНТОВЫЕ КЛЕММЫ, ВСПОМ. ЦЕПЬ: ВИНТОВЫЕ КЛЕММЫ РУКОВОДСТВО-AUTOMATIC-RESET

Альтернативный код заказа (артикул) – 3RB20261RB0

3RB2026-1RD0

РЕЛЕ ПЕРЕГРУЗКИ 0.1…0.4 A ДЛЯ ЗАЩИТЫ ЭЛЕКТРОДВИГАТЕЛЯ, ТИПОРАЗМЕР S0, КЛАСС 10, ДЛЯ МОНТАЖА НА КОНТАКТОР, СИЛОВАЯ ЦЕПЬ: ВИНТОВЫЕ КЛЕММЫ, ВСПОМ. ЦЕПЬ: ПРУЖИННЫЕ КЛЕММЫ РУКОВОДСТВО-AUTOMATIC-RESET

Альтернативный код заказа (артикул) – 3RB20261RD0

3RB2026-1SB0

РЕЛЕ ПЕРЕГРУЗКИ 3…12 A ДЛЯ ЗАЩИТЫ ДВИГАТЕЛЕЙ, ТИПОРАЗМЕР S0, КЛАСС 10, ДЛЯ МОНТАЖА НА КОНТАКТОР, ГЛАВНАЯ ЦЕПЬ: ВИНТ. КЛЕММЫ ВСПОМ.ЦЕПИ: ВИНТ.ПОДСОЕДИНЕНИЕ РУЧНОЙ-АВТОМАТИЧЕСКИЙ СБРОС

Альтернативный код заказа (артикул) – 3RB20261SB0

3RB2026-1SD0

РЕЛЕ ПЕРЕГРУЗКИ 3…12 A ДЛЯ ЗАЩИТЫ ДВИГАТЕЛЕЙ, ТИПОРАЗМЕР S0, КЛАСС 10, ДЛЯ МОНТАЖА НА КОНТАКТОР, ГЛАВНАЯ ЦЕПЬ: ВИНТ. КЛЕММЫ ВСПОМ.ЦЕПИ: ПРУЖИННЫЕ КЛЕММЫ РУЧНОЙ-АВТОМАТИЧЕСКИЙ СБРОС

Альтернативный код заказа (артикул) – 3RB20261SD0

3RB2026-2NB0

РЕЛЕ ПЕРЕГРУЗКИ 0.32…1.25 A ДЛЯ ЗАЩИТЫ ДВИГАТЕЛЕЙ, ТИПОРАЗМЕР S0, КЛАСС 20, ДЛЯ МОНТАЖА НА КОНТАКТОР, ГЛАВНАЯ ЦЕПЬ: ВИНТ. КЛЕММЫ ВСПОМ.ЦЕПИ: ПРУЖИННЫЕ КЛЕММЫ РУЧНОЙ-АВТОМАТИЧЕСКИЙ СБРОС

Альтернативный код заказа (артикул) – 3RB20262NB0

3RB2026-2ND0

РЕЛЕ ПЕРЕГРУЗКИ 0. 32…1.25 A ДЛЯ ЗАЩИТЫ ЭЛЕКТРОДВИГАТЕЛЯ, ТИПОРАЗМЕР S0, КЛАСС 20, ДЛЯ МОНТАЖА НА КОНТАКТОР, СИЛОВАЯ ЦЕПЬ: ВИНТОВЫЕ КЛЕММЫ, ВСПОМ. ЦЕПЬ: ПРУЖИННЫЕ КЛЕММЫ РУКОВОДСТВО-AUTOMATIC-RESET

Альтернативный код заказа (артикул) – 3RB20262ND0

3RB2026-2PB0

РЕЛЕ ПЕРЕГРУЗКИ 1…4 A ДЛЯ ЗАЩИТЫ ЭЛЕКТРОДВИГАТЕЛЯ, ТИПОРАЗМЕР S0, КЛАСС 20, ДЛЯ МОНТАЖА НА КОНТАКТОР, СИЛОВАЯ ЦЕПЬ: ВИНТОВЫЕ КЛЕММЫ, ВСПОМ. ЦЕПЬ: ВИНТОВЫЕ КЛЕММЫ РУКОВОДСТВО-AUTOMATIC-RESET

Альтернативный код заказа (артикул) – 3RB20262PB0

3RB2026-2PD0

РЕЛЕ ПЕРЕГРУЗКИ 1…4 A ДЛЯ ЗАЩИТЫ ЭЛЕКТРОДВИГАТЕЛЯ, ТИПОРАЗМЕР S0, КЛАСС 20, ДЛЯ МОНТАЖА НА КОНТАКТОР, СИЛОВАЯ ЦЕПЬ: ВИНТОВЫЕ КЛЕММЫ, ВСПОМ. ЦЕПЬ: ПРУЖИННЫЕ КЛЕММЫ РУКОВОДСТВО-AUTOMATIC-RESET

Альтернативный код заказа (артикул) – 3RB20262PD0

3RB2026-2QB0

РЕЛЕ ПЕРЕГРУЗКИ 6…25 A ДЛЯ ЗАЩИТЫ ДВИГАТЕЛЕЙ, ТИПОРАЗМЕР S0, КЛАСС 20, ДЛЯ МОНТАЖА НА КОНТАКТОР, ГЛАВНАЯ ЦЕПЬ: ВИНТ. КЛЕММЫ ВСПОМ.ЦЕПИ: ВИНТ.ПОДСОЕДИНЕНИЕ РУЧНОЙ-АВТОМАТИЧЕСКИЙ СБРОС

Альтернативный код заказа (артикул) – 3RB20262QB0

3RB2026-2QD0

РЕЛЕ ПЕРЕГРУЗКИ 6…25 A ДЛЯ ЗАЩИТЫ ДВИГАТЕЛЕЙ, ТИПОРАЗМЕР S0, КЛАСС 20, ДЛЯ МОНТАЖА НА КОНТАКТОР, ГЛАВНАЯ ЦЕПЬ: ВИНТ. КЛЕММЫ ВСПОМ.ЦЕПИ: ПРУЖИННЫЕ КЛЕММЫ РУЧНОЙ-АВТОМАТИЧЕСКИЙ СБРОС

Альтернативный код заказа (артикул) – 3RB20262QD0

3RB2026-2RB0

РЕЛЕ ПЕРЕГРУЗКИ 0.1…0.4 A ДЛЯ ЗАЩИТЫ ЭЛЕКТРОДВИГАТЕЛЯ, ТИПОРАЗМЕР S0, КЛАСС 20, ДЛЯ МОНТАЖА НА КОНТАКТОР, СИЛОВАЯ ЦЕПЬ: ВИНТОВЫЕ КЛЕММЫ, ВСПОМ. ЦЕПЬ: ВИНТОВЫЕ КЛЕММЫ РУКОВОДСТВО-AUTOMATIC-RESET

Альтернативный код заказа (артикул) – 3RB20262RB0

3RB2026-2RD0

РЕЛЕ ПЕРЕГРУЗКИ 0.1…0.4 A ДЛЯ ЗАЩИТЫ ЭЛЕКТРОДВИГАТЕЛЯ, ТИПОРАЗМЕР S0, КЛАСС 20, ДЛЯ МОНТАЖА НА КОНТАКТОР, СИЛОВАЯ ЦЕПЬ: ВИНТОВЫЕ КЛЕММЫ, ВСПОМ. ЦЕПЬ: ПРУЖИННЫЕ КЛЕММЫ РУКОВОДСТВО-AUTOMATIC-RESET

Альтернативный код заказа (артикул) – 3RB20262RD0

3RB2026-2SB0

РЕЛЕ ПЕРЕГРУЗКИ 3. ..12 A ДЛЯ ЗАЩИТЫ ДВИГАТЕЛЕЙ, ТИПОРАЗМЕР S0, КЛАСС 20, ДЛЯ МОНТАЖА НА КОНТАКТОР, ГЛАВНАЯ ЦЕПЬ: ВИНТ. КЛЕММЫ ВСПОМ.ЦЕПИ: ВИНТ.ПОДСОЕДИНЕНИЕ РУЧНОЙ-АВТОМАТИЧЕСКИЙ СБРОС

Альтернативный код заказа (артикул) – 3RB20262SB0

3RB2026-2SD0

РЕЛЕ ПЕРЕГРУЗКИ 3…12 A ДЛЯ ЗАЩИТЫ ДВИГАТЕЛЕЙ, ТИПОРАЗМЕР S0, КЛАСС 20, ДЛЯ МОНТАЖА НА КОНТАКТОР, ГЛАВНАЯ ЦЕПЬ: ВИНТ. КЛЕММЫ ВСПОМ.ЦЕПИ: ПРУЖИННЫЕ КЛЕММЫ РУЧНОЙ-АВТОМАТИЧЕСКИЙ СБРОС

Альтернативный код заказа (артикул) – 3RB20262SD0

3RB2036-1QB0

РЕЛЕ ПЕРЕГРУЗКИ 6…25 A ДЛЯ ЗАЩИТЫ ДВИГАТЕЛЕЙ, ТИПОРАЗМЕР S2, КЛАСС 10, ДЛЯ МОНТАЖА НА КОНТАКТОР, ГЛАВНАЯ ЦЕПЬ: ВИНТ. КЛЕММЫ ВСПОМ.ЦЕПИ: ВИНТ.ПОДСОЕДИНЕНИЕ РУЧНОЙ-АВТОМАТИЧЕСКИЙ СБРОС

Альтернативный код заказа (артикул) – 3RB20361QB0

3RB2036-1QD0

РЕЛЕ ПЕРЕГРУЗКИ 6…25 A ДЛЯ ЗАЩИТЫ ДВИГАТЕЛЕЙ, ТИПОРАЗМЕР S2, КЛАСС 10, ДЛЯ МОНТАЖА НА КОНТАКТОР, ГЛАВНАЯ ЦЕПЬ: ВИНТ. КЛЕММЫ ВСПОМ. ЦЕПИ: ПРУЖИННЫЕ КЛЕММЫ РУЧНОЙ-АВТОМАТИЧЕСКИЙ СБРОС

Альтернативный код заказа (артикул) – 3RB20361QD0

3RB2036-1QW1

РЕЛЕ ПЕРЕГРУЗКИ 6…25 A ДЛЯ ЗАЩИТЫ ДВИГАТЕЛЕЙ, ТИПОРАЗМЕР S2, КЛАСС 10 ОТДЕЛЬНОСТОЯЩЕЕ, ГЛАВНАЯ ЦЕПЬ: ПРОХОДНЫЕ ТРАНСФОРМАТОРЫ ВСПОМ.ЦЕПИ: ВИНТ. КЛЕММЫ РУЧНОЙ-АВТОМАТИЧЕСКИЙ СБРОС

Альтернативный код заказа (артикул) – 3RB20361QW1

3RB2036-1QX1

РЕЛЕ ПЕРЕГРУЗКИ 6…25 A ДЛЯ ЗАЩИТЫ ДВИГАТЕЛЕЙ, ТИПОРАЗМЕР S2, КЛАСС 10 ОТДЕЛЬНОСТОЯЩЕЕ, ГЛАВНАЯ ЦЕПЬ: ПРОХОДНЫЕ ТРАНСФОРМАТОРЫ, ВСПОМ.ЦЕПИ: ПРУЖИННЫЕ КЛЕММЫ, РУЧНОЙ-АВТОМАТИЧЕСКИЙ СБРОС

Альтернативный код заказа (артикул) – 3RB20361QX1

3RB2036-1UB0

РЕЛЕ ПЕРЕГРУЗКИ 12.5…50 A ДЛЯ ЗАЩИТЫ ДВИГАТЕЛЕЙ, ТИПОРАЗМЕР S2, КЛАСС 10, ДЛЯ МОНТАЖА НА КОНТАКТОР, ГЛАВНАЯ ЦЕПЬ: ВИНТ. КЛЕММЫ ВСПОМ.ЦЕПИ: ВИНТ.ПОДСОЕДИНЕНИЕ РУЧНОЙ-АВТОМАТИЧЕСКИЙ СБРОС

Альтернативный код заказа (артикул) – 3RB20361UB0

3RB2036-1UD0

РЕЛЕ ПЕРЕГРУЗКИ 12. 5…50 A ДЛЯ ЗАЩИТЫ ДВИГАТЕЛЕЙ, ТИПОРАЗМЕР S2, КЛАСС 10, ДЛЯ МОНТАЖА НА КОНТАКТОР, ГЛАВНАЯ ЦЕПЬ: ВИНТ. КЛЕММЫ ВСПОМ.ЦЕПИ: ПРУЖИННЫЕ КЛЕММЫ РУЧНОЙ-АВТОМАТИЧЕСКИЙ СБРОС

Альтернативный код заказа (артикул) – 3RB20361UD0

3RB2036-1UW1

РЕЛЕ ПЕРЕГРУЗКИ 12.5…50 A ДЛЯ ЗАЩИТЫ ДВИГАТЕЛЕЙ, ТИПОРАЗМЕР S2, КЛАСС 10 ОТДЕЛЬНОСТОЯЩЕЕ, ГЛАВНАЯ ЦЕПЬ: ПРОХОДНЫЕ ТРАНСФОРМАТОРЫ ВСПОМ.ЦЕПИ: ВИНТ. КЛЕММЫ РУЧНОЙ-АВТОМАТИЧЕСКИЙ СБРОС

Альтернативный код заказа (артикул) – 3RB20361UW1

3RB2036-1UX1

РЕЛЕ ПЕРЕГРУЗКИ 12.5…50 A ДЛЯ ЗАЩИТЫ ДВИГАТЕЛЕЙ, ТИПОРАЗМЕР S2, КЛАСС 10 ОТДЕЛЬНОСТОЯЩЕЕ, ГЛАВНАЯ ЦЕПЬ: ПРОХОДНЫЕ ТРАНСФОРМАТОРЫ, ВСПОМ.ЦЕПИ: ПРУЖИННЫЕ КЛЕММЫ, РУЧНОЙ-АВТОМАТИЧЕСКИЙ СБРОС

Альтернативный код заказа (артикул) – 3RB20361UX1

3RB2036-2QB0

РЕЛЕ ПЕРЕГРУЗКИ 6…25 A ДЛЯ ЗАЩИТЫ ДВИГАТЕЛЕЙ, ТИПОРАЗМЕР S2, КЛАСС 20, ДЛЯ МОНТАЖА НА КОНТАКТОР, ГЛАВНАЯ ЦЕПЬ: ВИНТ. КЛЕММЫ ВСПОМ.ЦЕПИ: ВИНТ.ПОДСОЕДИНЕНИЕ РУЧНОЙ-АВТОМАТИЧЕСКИЙ СБРОС

Альтернативный код заказа (артикул) – 3RB20362QB0

3RB2036-2QD0

РЕЛЕ ПЕРЕГРУЗКИ 6…25 A ДЛЯ ЗАЩИТЫ ДВИГАТЕЛЕЙ, ТИПОРАЗМЕР S2, КЛАСС 20, ДЛЯ МОНТАЖА НА КОНТАКТОР, ГЛАВНАЯ ЦЕПЬ: ВИНТ. КЛЕММЫ ВСПОМ.ЦЕПИ: ПРУЖИННЫЕ КЛЕММЫ РУЧНОЙ-АВТОМАТИЧЕСКИЙ СБРОС

Альтернативный код заказа (артикул) – 3RB20362QD0

3RB2036-2QW1

РЕЛЕ ПЕРЕГРУЗКИ 6…25 A ДЛЯ ЗАЩИТЫ ДВИГАТЕЛЕЙ, ТИПОРАЗМЕР S2, КЛАСС 20 ОТДЕЛЬНОСТОЯЩЕЕ, ГЛАВНАЯ ЦЕПЬ: ПРОХОДНЫЕ ТРАНСФОРМАТОРЫ ВСПОМ.ЦЕПИ: ВИНТ. КЛЕММЫ РУЧНОЙ-АВТОМАТИЧЕСКИЙ СБРОС

Альтернативный код заказа (артикул) – 3RB20362QW1

3RB2036-2QX1

РЕЛЕ ПЕРЕГРУЗКИ 6…25 A ДЛЯ ЗАЩИТЫ ДВИГАТЕЛЕЙ, ТИПОРАЗМЕР S2, КЛАСС 20 ОТДЕЛЬНОСТОЯЩЕЕ, ГЛАВНАЯ ЦЕПЬ: ПРОХОДНЫЕ ТРАНСФОРМАТОРЫ, ВСПОМ.ЦЕПИ: ПРУЖИННЫЕ КЛЕММЫ, РУЧНОЙ-АВТОМАТИЧЕСКИЙ СБРОС

Альтернативный код заказа (артикул) – 3RB20362QX1

3RB2036-2UB0

РЕЛЕ ПЕРЕГРУЗКИ 12. 5…50 A ДЛЯ ЗАЩИТЫ ДВИГАТЕЛЕЙ, ТИПОРАЗМЕР S2, КЛАСС 20, ДЛЯ МОНТАЖА НА КОНТАКТОР, ГЛАВНАЯ ЦЕПЬ: ВИНТ. КЛЕММЫ ВСПОМ.ЦЕПИ: ВИНТ.ПОДСОЕДИНЕНИЕ РУЧНОЙ-АВТОМАТИЧЕСКИЙ СБРОС

Альтернативный код заказа (артикул) – 3RB20362UB0

>>Показать весь список позиций

3RB2036-2UD0

РЕЛЕ ПЕРЕГРУЗКИ 12.5…50 A ДЛЯ ЗАЩИТЫ ДВИГАТЕЛЕЙ, ТИПОРАЗМЕР S2, КЛАСС 20, ДЛЯ МОНТАЖА НА КОНТАКТОР, ГЛАВНАЯ ЦЕПЬ: ВИНТ. КЛЕММЫ ВСПОМ.ЦЕПИ: ПРУЖИННЫЕ КЛЕММЫ РУЧНОЙ-АВТОМАТИЧЕСКИЙ СБРОС

Альтернативный код заказа (артикул) – 3RB20362UD0

3RB2036-2UW1

РЕЛЕ ПЕРЕГРУЗКИ 12.5…50 A ДЛЯ ЗАЩИТЫ ДВИГАТЕЛЕЙ, ТИПОРАЗМЕР S2, КЛАСС 20 ОТДЕЛЬНОСТОЯЩЕЕ, ГЛАВНАЯ ЦЕПЬ: ПРОХОДНЫЕ ТРАНСФОРМАТОРЫ ВСПОМ.ЦЕПИ: ВИНТ. КЛЕММЫ РУЧНОЙ-АВТОМАТИЧЕСКИЙ СБРОС

Альтернативный код заказа (артикул) – 3RB20362UW1

3RB2036-2UX1

РЕЛЕ ПЕРЕГРУЗКИ 12.5…50 A ДЛЯ ЗАЩИТЫ ДВИГАТЕЛЕЙ, ТИПОРАЗМЕР S2, КЛАСС 20 ОТДЕЛЬНОСТОЯЩЕЕ, ГЛАВНАЯ ЦЕПЬ: ПРОХОДНЫЕ ТРАНСФОРМАТОРЫ, ВСПОМ. ЦЕПИ: ПРУЖИННЫЕ КЛЕММЫ, РУЧНОЙ-АВТОМАТИЧЕСКИЙ СБРОС

Альтернативный код заказа (артикул) – 3RB20362UX1

3RB2046-1EB0

РЕЛЕ ПЕРЕГРУЗКИ 25…100 A ДЛЯ ЗАЩИТЫ ДВИГАТЕЛЕЙ, ТИПОРАЗМЕР S3, КЛАСС 10, ДЛЯ МОНТАЖА НА КОНТАКТОР, ГЛАВНАЯ ЦЕПЬ: ВИНТ. КЛЕММЫ ВСПОМ.ЦЕПИ: ВИНТ.ПОДСОЕДИНЕНИЕ РУЧНОЙ-АВТОМАТИЧЕСКИЙ СБРОС

Альтернативный код заказа (артикул) – 3RB20461EB0

3RB2046-1ED0

РЕЛЕ ПЕРЕГРУЗКИ 25…100 A ДЛЯ ЗАЩИТЫ ДВИГАТЕЛЕЙ, ТИПОРАЗМЕР S3, КЛАСС 10, ДЛЯ МОНТАЖА НА КОНТАКТОР, ГЛАВНАЯ ЦЕПЬ: ВИНТ. КЛЕММЫ ВСПОМ.ЦЕПИ: ПРУЖИННЫЕ КЛЕММЫ РУЧНОЙ-АВТОМАТИЧЕСКИЙ СБРОС

Альтернативный код заказа (артикул) – 3RB20461ED0

3RB2046-1EW1

РЕЛЕ ПЕРЕГРУЗКИ 25…100 A ДЛЯ ЗАЩИТЫ ДВИГАТЕЛЕЙ, ТИПОРАЗМЕР S3, КЛАСС 10 ОТДЕЛЬНОСТОЯЩЕЕ, ГЛАВНАЯ ЦЕПЬ: ПРОХОДНЫЕ ТРАНСФОРМАТОРЫ ВСПОМ.ЦЕПИ: ВИНТ. КЛЕММЫ РУЧНОЙ-АВТОМАТИЧЕСКИЙ СБРОС

Альтернативный код заказа (артикул) – 3RB20461EW1

3RB2046-1EX1

РЕЛЕ ПЕРЕГРУЗКИ 25. ..100 A ДЛЯ ЗАЩИТЫ ДВИГАТЕЛЕЙ, ТИПОРАЗМЕР S3, КЛАСС 10 ОТДЕЛЬНОСТОЯЩЕЕ, ГЛАВНАЯ ЦЕПЬ: ПРОХОДНЫЕ ТРАНСФОРМАТОРЫ, ВСПОМ.ЦЕПИ: ПРУЖИННЫЕ КЛЕММЫ, РУЧНОЙ-АВТОМАТИЧЕСКИЙ СБРОС

Альтернативный код заказа (артикул) – 3RB20461EX1

3RB2046-1UB0

РЕЛЕ ПЕРЕГРУЗКИ 12.5…50 A ДЛЯ ЗАЩИТЫ ДВИГАТЕЛЕЙ, ТИПОРАЗМЕР S3, КЛАСС 10, ДЛЯ МОНТАЖА НА КОНТАКТОР, ГЛАВНАЯ ЦЕПЬ: ВИНТ. КЛЕММЫ ВСПОМ.ЦЕПИ: ВИНТ.ПОДСОЕДИНЕНИЕ РУЧНОЙ-АВТОМАТИЧЕСКИЙ СБРОС

Альтернативный код заказа (артикул) – 3RB20461UB0

3RB2046-1UD0

РЕЛЕ ПЕРЕГРУЗКИ 12.5…50 A ДЛЯ ЗАЩИТЫ ДВИГАТЕЛЕЙ, ТИПОРАЗМЕР S3, КЛАСС 10, ДЛЯ МОНТАЖА НА КОНТАКТОР, ГЛАВНАЯ ЦЕПЬ: ВИНТ. КЛЕММЫ ВСПОМ.ЦЕПИ: ПРУЖИННЫЕ КЛЕММЫ РУЧНОЙ-АВТОМАТИЧЕСКИЙ СБРОС

Альтернативный код заказа (артикул) – 3RB20461UD0

3RB2046-2EB0

РЕЛЕ ПЕРЕГРУЗКИ 25…100 A ДЛЯ ЗАЩИТЫ ДВИГАТЕЛЕЙ, ТИПОРАЗМЕР S3, КЛАСС 20, ДЛЯ МОНТАЖА НА КОНТАКТОР, ГЛАВНАЯ ЦЕПЬ: ВИНТ. КЛЕММЫ ВСПОМ.ЦЕПИ: ВИНТ.ПОДСОЕДИНЕНИЕ РУЧНОЙ-АВТОМАТИЧЕСКИЙ СБРОС

Альтернативный код заказа (артикул) – 3RB20462EB0

3RB2046-2ED0

РЕЛЕ ПЕРЕГРУЗКИ 25…100 A ДЛЯ ЗАЩИТЫ ДВИГАТЕЛЕЙ, ТИПОРАЗМЕР S3, КЛАСС 20, ДЛЯ МОНТАЖА НА КОНТАКТОР, ГЛАВНАЯ ЦЕПЬ: ВИНТ. КЛЕММЫ ВСПОМ.ЦЕПИ: ПРУЖИННЫЕ КЛЕММЫ РУЧНОЙ-АВТОМАТИЧЕСКИЙ СБРОС

Альтернативный код заказа (артикул) – 3RB20462ED0

3RB2046-2EW1

РЕЛЕ ПЕРЕГРУЗКИ 25…100 A ДЛЯ ЗАЩИТЫ ДВИГАТЕЛЕЙ, ТИПОРАЗМЕР S3, КЛАСС 20 ОТДЕЛЬНОСТОЯЩЕЕ, ГЛАВНАЯ ЦЕПЬ: ПРОХОДНЫЕ ТРАНСФОРМАТОРЫ ВСПОМ.ЦЕПИ: ВИНТ. КЛЕММЫ РУЧНОЙ-АВТОМАТИЧЕСКИЙ СБРОС

Альтернативный код заказа (артикул) – 3RB20462EW1

3RB2046-2EX1

РЕЛЕ ПЕРЕГРУЗКИ 25…100 A ДЛЯ ЗАЩИТЫ ДВИГАТЕЛЕЙ, ТИПОРАЗМЕР S3, КЛАСС 20 ОТДЕЛЬНОСТОЯЩЕЕ, ГЛАВНАЯ ЦЕПЬ: ПРОХОДНЫЕ ТРАНСФОРМАТОРЫ, ВСПОМ.ЦЕПИ: ПРУЖИННЫЕ КЛЕММЫ, РУЧНОЙ-АВТОМАТИЧЕСКИЙ СБРОС

Альтернативный код заказа (артикул) – 3RB20462EX1

3RB2046-2UB0

РЕЛЕ ПЕРЕГРУЗКИ 12. 5…50 A ДЛЯ ЗАЩИТЫ ДВИГАТЕЛЕЙ, ТИПОРАЗМЕР S3, КЛАСС 20, ДЛЯ МОНТАЖА НА КОНТАКТОР, ГЛАВНАЯ ЦЕПЬ: ВИНТ. КЛЕММЫ ВСПОМ.ЦЕПИ: ВИНТ.ПОДСОЕДИНЕНИЕ РУЧНОЙ-АВТОМАТИЧЕСКИЙ СБРОС

Альтернативный код заказа (артикул) – 3RB20462UB0

3RB2046-2UD0

РЕЛЕ ПЕРЕГРУЗКИ 12.5…50 A ДЛЯ ЗАЩИТЫ ДВИГАТЕЛЕЙ, ТИПОРАЗМЕР S3, КЛАСС 20, ДЛЯ МОНТАЖА НА КОНТАКТОР, ГЛАВНАЯ ЦЕПЬ: ВИНТ. КЛЕММЫ ВСПОМ.ЦЕПИ: ПРУЖИННЫЕ КЛЕММЫ РУЧНОЙ-АВТОМАТИЧЕСКИЙ СБРОС

Альтернативный код заказа (артикул) – 3RB20462UD0

3RB2056-1FC2

РЕЛЕ ПЕРЕГРУЗКИ 50…200 A ДЛЯ ЗАЩИТЫ ДВИГАТЕЛЕЙ, ТИПОРАЗМЕР S6, КЛАСС 10, ДЛЯ МОНТАЖА НА КОНТАКТОР / ОТДЕЛЬНОСТОЯЩЕЕ, ГЛАВНАЯ ЦЕПЬ: ШИННОЕ ПРИСОЕДИНЕНИЕ ВСПОМ.ЦЕПИ: ВИНТ.ПОДСОЕДИНЕНИЕ РУЧНОЙ-АВТОМАТИЧЕСКИЙ СБРОС

Альтернативный код заказа (артикул) – 3RB20561FC2

3RB2056-1FF2

РЕЛЕ ПЕРЕГРУЗКИ 50…200 A ДЛЯ ЗАЩИТЫ ДВИГАТЕЛЕЙ, ТИПОРАЗМЕР S6, КЛАСС 10, ДЛЯ МОНТАЖА НА КОНТАКТОР / ОТДЕЛЬНОСТОЯЩЕЕ, ГЛАВНАЯ ЦЕПЬ: ШИННОЕ ПРИСОЕДИНЕНИЕ ВСПОМ. ЦЕПИ: ПРУЖИННЫЕ КЛЕММЫ РУЧНОЙ-АВТОМАТИЧЕСКИЙ СБРОС

Альтернативный код заказа (артикул) – 3RB20561FF2

3RB2056-1FW2

РЕЛЕ ПЕРЕГРУЗКИ 50…200 A ДЛЯ ЗАЩИТЫ ДВИГАТЕЛЕЙ, ТИПОРАЗМЕР S6, КЛАСС 10, ДЛЯ МОНТАЖА НА КОНТАКТОР / ОТДЕЛЬНОСТОЯЩЕЕ, ГЛАВНАЯ ЦЕПЬ: ПРОХОДНЫЕ ТРАНСФОРМАТОРЫ ВСПОМ.ЦЕПИ: ВИНТ. КЛЕММЫ РУЧНОЙ-АВТОМАТИЧЕСКИЙ СБРОС

Альтернативный код заказа (артикул) – 3RB20561FW2

3RB2056-1FX2

РЕЛЕ ПЕРЕГРУЗКИ 50…200 A ДЛЯ ЗАЩИТЫ ДВИГАТЕЛЕЙ, ТИПОРАЗМЕР S6, КЛАСС 10, ДЛЯ МОНТАЖА НА КОНТАКТОР / ОТДЕЛЬНОСТОЯЩЕЕ, ГЛАВНАЯ ЦЕПЬ: ПРОХОДНЫЕ ТРАНСФОРМАТОРЫ, ВСПОМ.ЦЕПИ: ПРУЖИННЫЕ КЛЕММЫ, РУЧНОЙ-АВТОМАТИЧЕСКИЙ СБРОС

Альтернативный код заказа (артикул) – 3RB20561FX2

3RB2056-2FC2

РЕЛЕ ПЕРЕГРУЗКИ 50…200 A ДЛЯ ЗАЩИТЫ ДВИГАТЕЛЕЙ, ТИПОРАЗМЕР S6, КЛАСС 20, ДЛЯ МОНТАЖА НА КОНТАКТОР / ОТДЕЛЬНОСТОЯЩЕЕ, ГЛАВНАЯ ЦЕПЬ: ШИННОЕ ПРИСОЕДИНЕНИЕ ВСПОМ.ЦЕПИ: ВИНТ.ПОДСОЕДИНЕНИЕ РУЧНОЙ-АВТОМАТИЧЕСКИЙ СБРОС

Альтернативный код заказа (артикул) – 3RB20562FC2

3RB2056-2FF2

РЕЛЕ ПЕРЕГРУЗКИ 50. ..200 A ДЛЯ ЗАЩИТЫ ДВИГАТЕЛЕЙ, ТИПОРАЗМЕР S6, КЛАСС 20, ДЛЯ МОНТАЖА НА КОНТАКТОР / ОТДЕЛЬНОСТОЯЩЕЕ, ГЛАВНАЯ ЦЕПЬ: ШИННОЕ ПРИСОЕДИНЕНИЕ ВСПОМ.ЦЕПИ: ПРУЖИННЫЕ КЛЕММЫ РУЧНОЙ-АВТОМАТИЧЕСКИЙ СБРОС

Альтернативный код заказа (артикул) – 3RB20562FF2

3RB2056-2FW2

РЕЛЕ ПЕРЕГРУЗКИ 50…200 A ДЛЯ ЗАЩИТЫ ДВИГАТЕЛЕЙ, ТИПОРАЗМЕР S6, КЛАСС 20, ДЛЯ МОНТАЖА НА КОНТАКТОР / ОТДЕЛЬНОСТОЯЩЕЕ, ГЛАВНАЯ ЦЕПЬ: ПРОХОДНЫЕ ТРАНСФОРМАТОРЫ ВСПОМ.ЦЕПИ: ВИНТ. КЛЕММЫ РУЧНОЙ-АВТОМАТИЧЕСКИЙ СБРОС

Альтернативный код заказа (артикул) – 3RB20562FW2

3RB2056-2FX2

РЕЛЕ ПЕРЕГРУЗКИ 50…200 A ДЛЯ ЗАЩИТЫ ДВИГАТЕЛЕЙ, ТИПОРАЗМЕР S6, КЛАСС 20, ДЛЯ МОНТАЖА НА КОНТАКТОР / ОТДЕЛЬНОСТОЯЩЕЕ, ГЛАВНАЯ ЦЕПЬ: ПРОХОДНЫЕ ТРАНСФОРМАТОРЫ, ВСПОМ.ЦЕПИ: ПРУЖИННЫЕ КЛЕММЫ, РУЧНОЙ-АВТОМАТИЧЕСКИЙ СБРОС

Альтернативный код заказа (артикул) – 3RB20562FX2

3RB2066-1GC2

РЕЛЕ ПЕРЕГРУЗКИ 55…250 A ДЛЯ ЗАЩИТЫ ДВИГАТЕЛЕЙ, ТИПОРАЗМЕР S10/S12, КЛАСС 10, ДЛЯ МОНТАЖА НА КОНТАКТОР / ОТДЕЛЬНОСТОЯЩЕЕ, ГЛАВНАЯ ЦЕПЬ: ШИННОЕ ПРИСОЕДИНЕНИЕ ВСПОМ. ЦЕПИ: ВИНТ.ПОДСОЕДИНЕНИЕ РУЧНОЙ-АВТОМАТИЧЕСКИЙ СБРОС

Альтернативный код заказа (артикул) – 3RB20661GC2

3RB2066-1GF2

РЕЛЕ ПЕРЕГРУЗКИ 55…250 A ДЛЯ ЗАЩИТЫ ДВИГАТЕЛЕЙ, ТИПОРАЗМЕР S10/S12, КЛАСС 10, ДЛЯ МОНТАЖА НА КОНТАКТОР / ОТДЕЛЬНОСТОЯЩЕЕ, ГЛАВНАЯ ЦЕПЬ: ШИННОЕ ПРИСОЕДИНЕНИЕ ВСПОМ.ЦЕПИ: ПРУЖИННЫЕ КЛЕММЫ РУЧНОЙ-АВТОМАТИЧЕСКИЙ СБРОС

Альтернативный код заказа (артикул) – 3RB20661GF2

3RB2066-1MC2

РЕЛЕ ПЕРЕГРУЗКИ 160…630 A ДЛЯ ЗАЩИТЫ ДВИГАТЕЛЕЙ, ТИПОРАЗМЕР S10/S12, КЛАСС 10, ДЛЯ МОНТАЖА НА КОНТАКТОР / ОТДЕЛЬНОСТОЯЩЕЕ, ГЛАВНАЯ ЦЕПЬ: ШИННОЕ ПРИСОЕДИНЕНИЕ ВСПОМ.ЦЕПИ: ВИНТ.ПОДСОЕДИНЕНИЕ РУЧНОЙ-АВТОМАТИЧЕСКИЙ СБРОС

Альтернативный код заказа (артикул) – 3RB20661MC2

3RB2066-1MF2

РЕЛЕ ПЕРЕГРУЗКИ 160…630 A ДЛЯ ЗАЩИТЫ ДВИГАТЕЛЕЙ, ТИПОРАЗМЕР S10/S12, КЛАСС 10, ДЛЯ МОНТАЖА НА КОНТАКТОР / ОТДЕЛЬНОСТОЯЩЕЕ, ГЛАВНАЯ ЦЕПЬ: ШИННОЕ ПРИСОЕДИНЕНИЕ ВСПОМ.ЦЕПИ: ПРУЖИННЫЕ КЛЕММЫ РУЧНОЙ-АВТОМАТИЧЕСКИЙ СБРОС

Альтернативный код заказа (артикул) – 3RB20661MF2

3RB2066-2GC2

РЕЛЕ ПЕРЕГРУЗКИ 55. ..250 A ДЛЯ ЗАЩИТЫ ДВИГАТЕЛЕЙ, ТИПОРАЗМЕР S10/S12, КЛАСС 20, ДЛЯ МОНТАЖА НА КОНТАКТОР / ОТДЕЛЬНОСТОЯЩЕЕ, ГЛАВНАЯ ЦЕПЬ: ШИННОЕ ПРИСОЕДИНЕНИЕ ВСПОМ.ЦЕПИ: ВИНТ.ПОДСОЕДИНЕНИЕ РУЧНОЙ-АВТОМАТИЧЕСКИЙ СБРОС

Альтернативный код заказа (артикул) – 3RB20662GC2

3RB2066-2GF2

РЕЛЕ ПЕРЕГРУЗКИ 55…250 A ДЛЯ ЗАЩИТЫ ДВИГАТЕЛЕЙ, ТИПОРАЗМЕР S10/S12, КЛАСС 20, ДЛЯ МОНТАЖА НА КОНТАКТОР / ОТДЕЛЬНОСТОЯЩЕЕ, ГЛАВНАЯ ЦЕПЬ: ШИННОЕ ПРИСОЕДИНЕНИЕ ВСПОМ.ЦЕПИ: ПРУЖИННЫЕ КЛЕММЫ РУЧНОЙ-АВТОМАТИЧЕСКИЙ СБРОС

Альтернативный код заказа (артикул) – 3RB20662GF2

3RB2066-2MC2

РЕЛЕ ПЕРЕГРУЗКИ 160…630 A ДЛЯ ЗАЩИТЫ ДВИГАТЕЛЕЙ, ТИПОРАЗМЕР S10/S12, КЛАСС 20, ДЛЯ МОНТАЖА НА КОНТАКТОР / ОТДЕЛЬНОСТОЯЩЕЕ, ГЛАВНАЯ ЦЕПЬ: ШИННОЕ ПРИСОЕДИНЕНИЕ ВСПОМ.ЦЕПИ: ВИНТ.ПОДСОЕДИНЕНИЕ РУЧНОЙ-АВТОМАТИЧЕСКИЙ СБРОС

Альтернативный код заказа (артикул) – 3RB20662MC2

3RB2066-2MF2

РЕЛЕ ПЕРЕГРУЗКИ 160… 630 A ДЛЯ ЗАЩИТЫ ДВИГАТЕЛЕЙ, ТИПОРАЗМЕР S10/S12, КЛАСС 20, ДЛЯ МОНТАЖА НА КОНТАКТОР / ОТДЕЛЬНОСТОЯЩЕЕ, ГЛАВНАЯ ЦЕПЬ: ШИННОЕ ПРИСОЕДИНЕНИЕ ВСПОМ.ЦЕПИ: ПРУЖИННЫЕ КЛЕММЫ РУЧНОЙ-АВТОМАТИЧЕСКИЙ СБРОС

Альтернативный код заказа (артикул) – 3RB20662MF2

3RB2113-4NB0

РЕЛЕ ПЕРЕГРУЗКИ 0,32…1,25 A ДЛЯ ЗАЩИТЫ ДВИГАТЕЛЕЙ, ТИПОРАЗМЕР S00, КЛАСС 5…30, ДЛЯ МОНТАЖА НА КОНТАКТОР, ГЛАВНАЯ ЦЕПЬ: ВИНТ. КЛЕММЫ ВСПОМ.ЦЕПИ: ВИНТ.ПОДСОЕДИНЕНИЕ РУЧНОЙ-АВТОМАТИЧЕСКИЙ СБРОС, ВСТРОЕННАЯ ЗАЩИТА ЗАМЫК.НА ЗЕМЛЮ

Альтернативный код заказа (артикул) – 3RB21134NB0

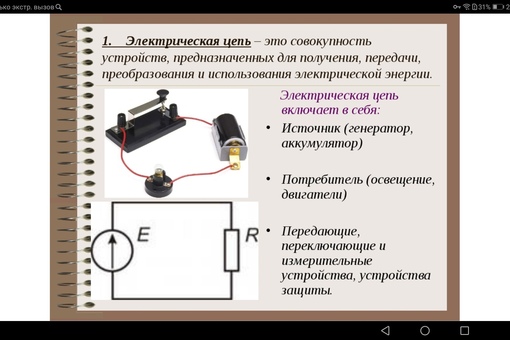

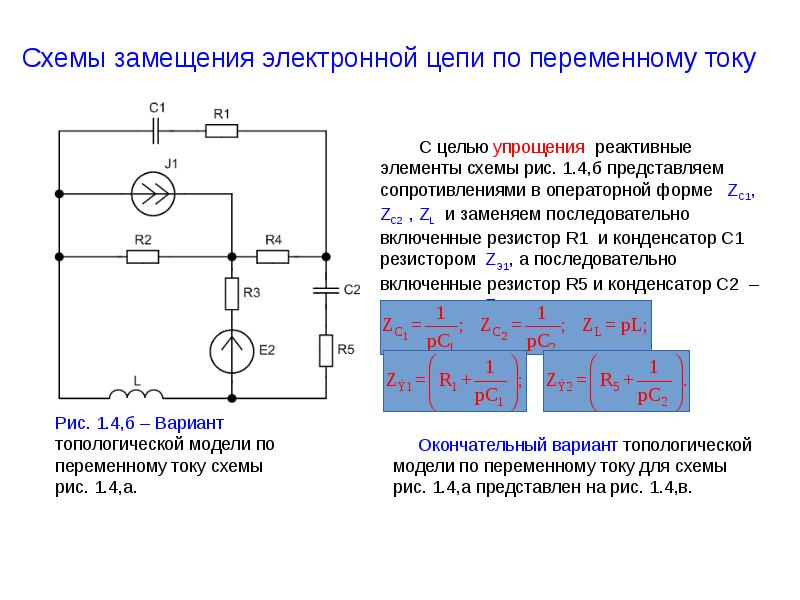

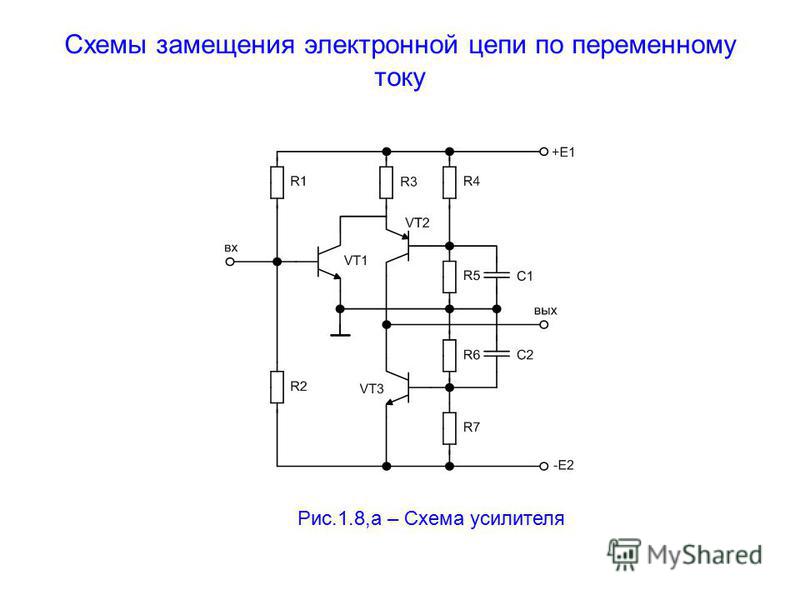

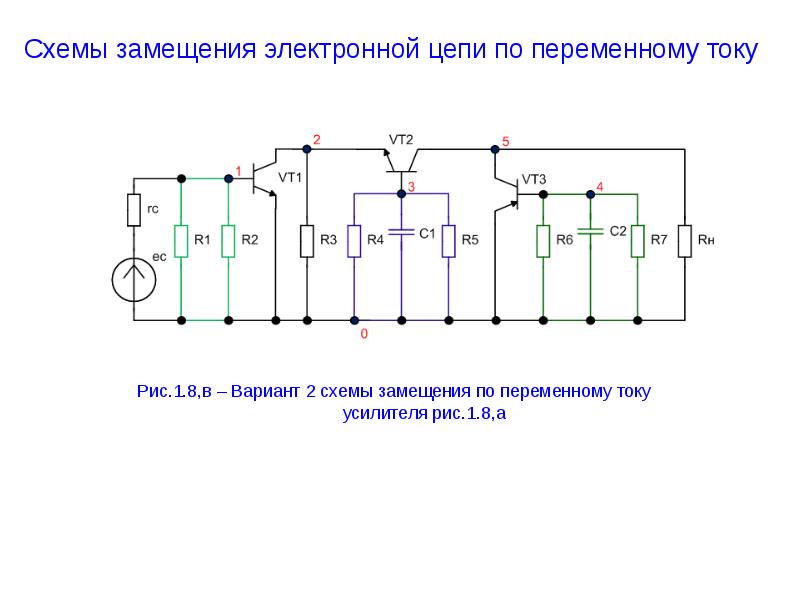

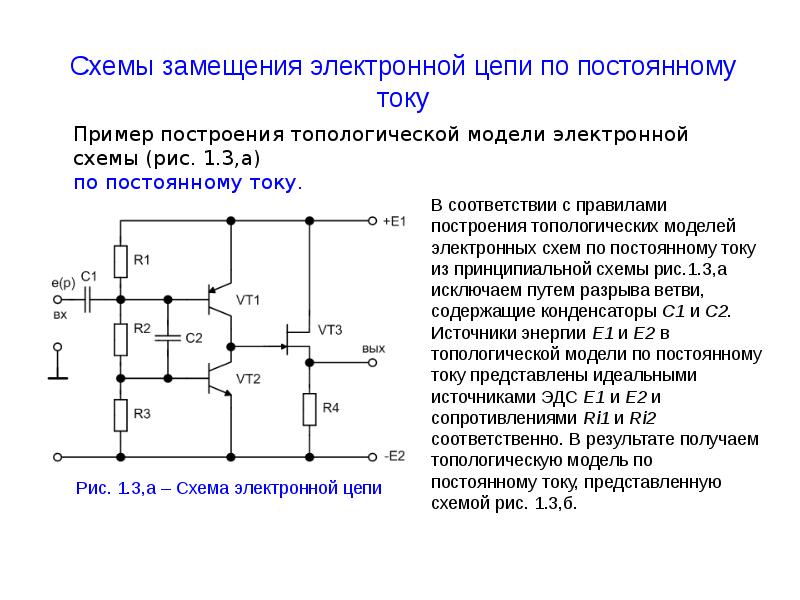

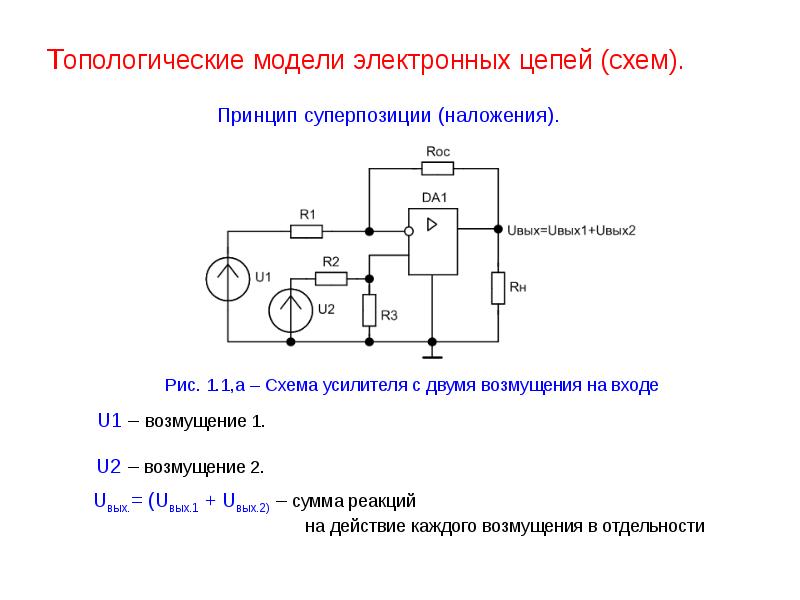

Понятие электрической цепи

Во многих статьях по электронике встречается такое понятие как электрическая цепь. Что же это такое? Если вдаться в научное определение, то это совокупность электрических устройств различного типа сложности, образующих путь протекание электрического тока.

Если говорить общедоступным языком, то электрическая цепь – это отдельно взятая группа электроприборов (утюги, блоки телевизоры, холодильники и т. д.) совместно с розетками, выключателями, проводами, автоматами и электрической подстанцией (как же без нее получить ток) на данный момент работающих совместно для достижения определенной цели. Ну а вот в зависимости от цели (просмотра любимой передачи, сохранения свежести продуктов или обеспечения стабильности питающих параметров в блоке питания компьютера) электрические цепи подразделяются на простые и сложные, неразветвленные и разветвленные, линейные и нелинейные.

То есть электрическую цепь можно рассматривать как совокупность отдельных электрических устройств, так и совокупность дискретных простейших деталей и связей между ними образующих один из функциональных блоков в электрической схеме какого-то устройства.

Неразветвленные электрические цепи – они же простые – это цепи в которых ток течет не меняя свое значение и по простейшему пути от источника энергии до потребителя. То есть через все элементы этой цепи течет один и тот же ток. Простейшей неразветвленной цепью можно считать цепь освещения одной из комнат в квартире, где используется однорожковая люстра. В данном случае ток течет от источника энергии через автомат, выключатель, лампочку и обратно к источнику энергии.

Разветвленные – это цепи имеющие одно или более ответвленных путей протекания тока. То есть ток начиная свой путь от источника энергии разветвляется на несколько ветвей потребителей, при этом меняя свое значение. Одним из несложных примеров такой цепи является приведенная выше цепь освещения комнаты в квартире, но только с многорожковой люстрой и многоклавишным выключателем. Ток от источника энергии доходит через автомат к многоклавишному выключателю, а дальше разветвляется на несколько ламп люстры, а далее через общий провод обратно к источнику энергии.

Линейной считается такая электрическая цепь, где характеристики всех ее элементов не зависят от величины и характера протекающего тока и приложенного напряжения.

Нелинейной считается цепь содержащая хотя бы один элемент, характеристики которого зависят от протекающего тока и приложенного напряжения.



< Предыдущая   Следующая >

Электронная транспортная цепь и аэробное дыхание – Медицина – Наука – Каталог статей

Различные молекулы NADH и FADh3, созданные на предыдущих этапах клеточного дыхания, готовы к использованию в цепи переноса электронов, которая встречается в складках внутренней мембраны митохондрий, называемых кристами. Вкратце, электроны высокой энергии, присоединенные к NAD + и FAD2 +, используются для создания градиента протонов через мембрану. Это просто означает, что на одной стороне мембраны концентрация протонов (ионов H +) выше, чем на другой, что создает стимул для прохождения этих ионов из областей с более высокой концентрацией протонов в области с более низкой концентрацией протонов. Таким образом, протоны ведут себя немного иначе, чем, скажем, вода, которая «хочет» переместиться из области более высокой высоты в область с более низкой концентрацией – здесь, под действием силы тяжести вместо так называемого хемиосмотического градиента, наблюдаемого в цепь переноса электронов.

Как турбина на гидроэлектростанции, использующая энергию проточной воды для работы в другом месте (в этом случае, для выработки электроэнергии), часть энергии, установленной градиентом протонов через мембрану, захватывается для присоединения свободных фосфатных групп (P) к ADP молекулы, чтобы произвести ATP, процесс, названный фосфорилированием (и в этом случае, окислительным фосфорилированием). Фактически, это происходит снова и снова в цепи переноса электронов, пока не будут использованы все NADH и FADh3 из гликолиза и цикла Кребса – около 10 из первых и два из последних. Это приводит к созданию около 34 молекул АТФ на молекулу глюкозы. Поскольку каждый гликолиз и цикл Кребса дают 2 АТФ на молекулу глюкозы, общее количество выделяемой энергии, по крайней мере, в идеальных условиях, составляет 34 + 2 + 2 = 38 АТФ в целом.

В цепи переноса электронов есть три разных точки, в которых протоны могут пересекать внутреннюю митохондриальную мембрану, чтобы попасть в пространство между этим позже и наружной митохондриальной мембраной, и четыре отдельных молекулярных комплекса (пронумерованных I, II, III и IV), которые образуют физические точки привязки цепи.

Для цепи переноса электронов требуется кислород, поскольку O2 служит в качестве конечного акцептора электронной пары в цепи. Если кислорода нет, реакции в цепи быстро прекращаются, потому что поток электронов «вниз по течению» прекращается; им некуда идти. Среди веществ, которые могут парализовать цепь переноса электронов, – цианид (CN-). Вот почему вы, возможно, видели цианид, используемый в качестве смертельного яда в шоу убийств или шпионских фильмах; когда его вводят в достаточных дозах, аэробное дыхание у реципиента прекращается, а вместе с ним и сама жизнь.

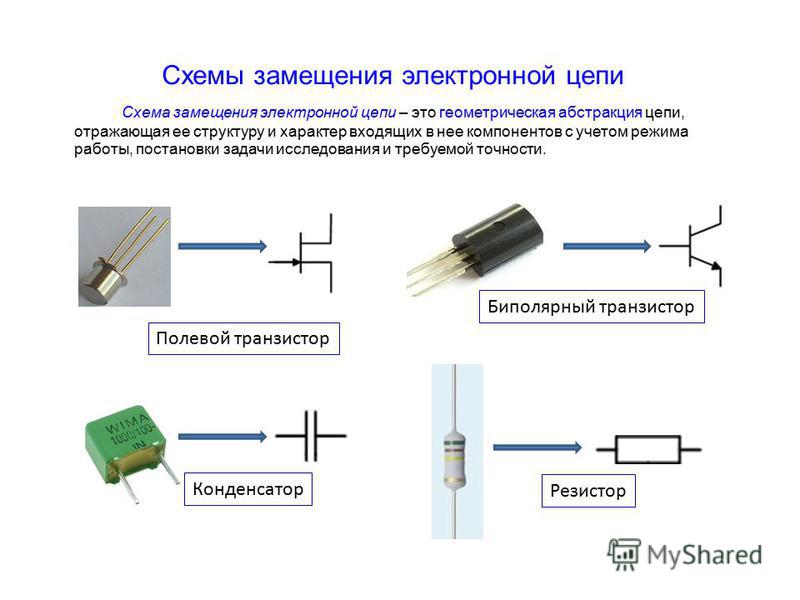

Введение в основные электронные схемы

Эта статья представляет собой введение в очень простые электронные схемы. Я сделал эту вступительную статью как можно более простой для читателей, плохо знакомых с электроникой.

Рейтинг технической сложности: 6 из 10

В моей предыдущей статье Введение в базовую электронику вы узнали все о различных электронных компонентах. Но чтобы иметь какое-либо реальное применение, электронные компоненты должны быть соединены вместе, чтобы сформировать электронные схемы.

В этой статье есть несколько уравнений, но пусть они вас не пугают. Используемые уравнения относительно просты для понимания, и они помогут вам лучше понять обсуждаемую схему.

Если вы не отличите конденсатор от диода, то обязательно прочитайте статью, посвященную основам электроники, по ссылке выше.

Цепь резистора

Мы начнем с рассмотрения самой простой из возможных схем, которая состоит только из источника напряжения и резистора (рис. 1).


Рисунок 1 – Простая схема резистора



Показанный символ источника напряжения представляет собой аккумулятор, но его можно заменить любым источником питания постоянного тока. Ток, обозначенный буквой «I» со стрелкой, будет течь от положительной клеммы источника напряжения V1 через провод, вниз через R1 и затем в землю.

Самым фундаментальным уравнением во всей электронике является закон Ома. Закон Ома — это простое уравнение, которое показывает, как связаны между собой напряжение, ток и сопротивление.Используя немного алгебры, закон Ома можно записать в трех формах:

И = В / Р
В = I * R
Р = В/Я

, где I = ток в амперах, V = напряжение в вольтах и ​​R = сопротивление в омах. Например, если V1 = 3 В и R = 1 кОм, то протекающий ток будет 3 В / 1 кОм = 3 мА. Увеличение напряжения или уменьшение сопротивления увеличивают протекающий ток.

Резисторный делитель

Следующая схема, которую мы рассмотрим, называется резисторным делителем.Самый простой тип резисторного делителя состоит всего из двух резисторов. Как следует из названия, резисторный делитель обеспечивает простой метод точного деления напряжения.


Рисунок 2 – Схема резисторного делителя



Уравнение для расчета выходного напряжения резистивного делителя:

Vвых = [R2 / (R1+R2)] * Vin

Как показывает это уравнение, выходное напряжение пропорционально соотношению R1 и R2.

Давайте рассмотрим пару простых случаев. Во многих случаях, когда вы хотите понять математическое уравнение, полезно взглянуть на некоторые крайние пределы. Это может помочь вам лучше понять уравнение, а также проверить правильность уравнения.

Я собираюсь рассмотреть три различных варианта, которые облегчат визуализацию:

Случай №1: R1 = 0, R2 > 0

Если R1 становится равным нулю, то это короткое замыкание. Это означало бы, что V1 закорочен непосредственно на выход.На самом деле не имеет значения, что такое R2, если это не короткое замыкание.

В этом случае уравнение резистивного делителя упрощается до

Vвых = [R2 / (0 + R2)] * Vin
Vвых = Вин

Деление по напряжению отсутствует, выходное напряжение просто равно входному напряжению.

Случай №2: R1 > 0, R2 = 0

Если R2 = 0 (короткое замыкание), а сопротивление R1 выше 0 Ом, то в этом случае выход просто замыкается на землю. В этом случае уравнение упрощается следующим образом:

Vвых = [ 0 / (R1+0) ] * Вин
Vвых = 0 * Vвых = 0

Случай №3: R1 = R2

Если вы сделаете R1 и R2 равными, уравнение упростится до:

Vвых = [R2 / (R2 + R2)] * Vin
Vвых = [ 1 / 2 ] * Вин

Таким образом, при равенстве R1 и R2 выходное напряжение резистивного делителя будет равно половине входного напряжения.

Цепь конденсатора

Следующая схема, которую мы собираемся рассмотреть, представляет собой источник напряжения и конденсатор.


Рисунок 3 – Простая схема конденсатора



Мгновенный ток через конденсатор зависит от скорости изменения напряжения на этом конденсаторе. Уравнение для тока через конденсатор выглядит следующим образом:

я = С * дв/дт

В этом уравнении «i» равно току через конденсатор (строчная буква обычно используется для обозначения мгновенного параметра, который изменяется со временем, а не значения постоянного тока).«C» — это емкость в фарадах, а dv/dt указывает скорость, с которой напряжение на конденсаторе изменяется со временем.

Предположим, что при первом включении источника напряжения оно увеличивается с 0 до 3 вольт за 1 секунду. Это будет скорость линейного изменения (dv/dt) 3 В/с. Чтобы вычислить мгновенный ток конденсатора, вы просто умножаете эту скорость нарастания на емкость.

Когда конденсатор полностью заряжен, он выглядит как разомкнутая цепь для постоянного тока, поэтому ток не течет.Когда на конденсаторе присутствует стабильное постоянное напряжение, коэффициент dv/dt в приведенном выше уравнении становится равным нулю, поскольку напряжение не меняется со временем.

Но кратковременно, до заряда конденсатора, похоже на короткое замыкание (или низкоомное). Если вы установите член dt в уравнении 5 равным нулю (для нулевого времени), ток приближается к бесконечности, что просто означает короткое замыкание.

При первом включении схемы, показанной на рис. 3, конденсатор выглядит как короткое замыкание, потому что конденсатор еще не заряжен.На самом деле это не будет настоящим коротким замыканием, потому что источник напряжения, дорожка цепи и конденсатор имеют небольшое паразитное сопротивление.

Как только источник напряжения достигнет своего конечного напряжения и конденсатор будет полностью заряжен, ток перестанет течь (за исключением небольшого тока утечки). Это связано с тем, что скорость изменения напряжения (dv/dt) теперь равна нулю.

Ток течет только тогда, когда источник напряжения нарастает, и это уравнение позволяет рассчитать ток через этот конденсатор в процессе нарастания.

Конденсатор последовательно или параллельно

Мы рассмотрим еще две простые схемы конденсаторов, просто чтобы помочь вам лучше понять принцип работы конденсаторов.


Рисунок 4 – Конденсатор с включенным двигателем



В этой схеме источник напряжения подключен параллельно конденсатору и двигателю постоянного тока. Двигатель на самом деле не важен для того, что мы здесь обсуждаем, и это может быть что угодно, от микроконтроллера до регулятора напряжения.В этом случае на двигатель подается полное напряжение V1. Как только конденсатор зарядится, весь ток будет течь через двигатель.

Теперь, если мы изменим эту схему и вместо того, чтобы соединить двигатель параллельно с C1 и V1, давайте соединим их все вместе.


Рисунок 5 – Конденсатор с двигателем последовательно



В этом случае двигатель может работать очень короткое время, пока источник напряжения разгоняется, но как только V1 достигнет своего конечного напряжения и C1 зарядится, ток через двигатель не будет течь.Таким образом, в этой схеме двигатель, скорее всего, не будет работать должным образом.

Диодные схемы

Теперь рассмотрим схему, состоящую из источника напряжения, резистора и диода, соединенных последовательно. По сути, диод позволяет току течь через него только в одном направлении (если вам нужно вспомнить о диодах и транзисторах, см. Введение в базовую электронику).

Диод прямого смещения

Символ диода выглядит как стрелка, указывающая направление, в котором разрешено протекание тока.Если диод ориентирован в цепи так, чтобы через него протекал ток, то этот диод смещен в прямом направлении.


Рисунок 6 – Диодная схема прямого смещения



Если вы хотите рассчитать ток, протекающий через диод, показанный на рисунке 6, вы должны использовать закон Ома. Тем не менее, вы должны сделать что-то немного другое из-за диода.

При прямом смещении диод имеет приблизительно фиксированное падение напряжения на нем, которое обычно составляет около 0.7В. Но есть много разных типов диодов с немного разными падениями напряжения. Например, тип диода, называемый диодом Шоттки, имеет падение напряжения ближе к 0,5 В.

Чтобы рассчитать ток, протекающий в этой цепи, вы должны вычислить напряжение на резисторе R1. Целью этого резистора является установка и ограничение тока для этой цепи. Самая первая схема, которую мы рассмотрели, имела только источник напряжения и резистор. Источник полного напряжения был приложен к резистору, потому что другой конец резистора был заземлен.

Здесь дело обстоит иначе, потому что другой вывод резистора подключен к диоду, а не к земле. Это означает, что падение напряжения на диоде уменьшает величину напряжения на резисторе. Напряжение на резисторе равно V1 – 0,7В.

Уравнение для расчета тока для этой цепи:

I = (V1 – 0,7) / R

Например, если источник напряжения 3 В, а резистор 1 кОм, то ток будет (3 – 0,7) / 1 кОм = 2.3/1k = 2,3 мА

Диод обратного смещения

Следующая схема выглядит идентично, за исключением того, что диод направлен в другую сторону. Из-за полярности источника напряжения ток снова хочет течь в направлении стрелки, но теперь диод смещен в обратном направлении.


Рисунок 7 – Схема диода с обратным смещением



Эту схему действительно легко анализировать, потому что при обратном смещении диода ток не течет.

Ничто никогда не бывает идеальным, и всегда есть небольшой ток утечки, который будет протекать через диод с обратным смещением. Кроме того, если V1 превысит максимальное номинальное напряжение обратного смещения диода, диод может выйти из строя, что приведет к протеканию тока.

Светоизлучающий диод (LED)

Рассмотрим еще одну диодную схему. Эта схема очень похожа на диодную схему с прямым смещением, которую мы рассмотрели выше. Однако вместо обычного диода в этой схеме используется диод особого типа, называемый светоизлучающим диодом (LED).

Как следует из названия, светодиод излучает свет, когда через него проходит ток при прямом смещении. Светодиод также по-прежнему действует как обычный диод и пропускает ток только в одном направлении.


Рисунок 8 – Простая схема светодиода



Если вы вставите этот диод в обратном направлении и он смещен в обратном направлении, то ток не будет течь и свет не будет производиться. Количество света, излучаемого светодиодом, зависит от тока, протекающего через него, а не от напряжения на нем.

Чтобы рассчитать ток для этой цепи, вы должны сделать то же самое, что и для схемы с диодом с прямым смещением, рассмотренной ранее, используя уравнение I = (V1-VD)/R, где VD — напряжение диода.

ПРИМЕЧАНИЕ: Обязательно загрузите бесплатное руководство в формате PDF 15 шагов по разработке нового электронного оборудования .

Имейте в виду, однако, что прямое падение напряжения светодиода может сильно различаться в зависимости от цвета светодиода и, вероятно, будет выше 0.7В.

Цепи фильтров

Теперь мы рассмотрим схемы фильтров, предназначенные для пропускания и/или подавления определенных частот. Фильтры являются одними из самых важных и фундаментальных схем, которые имеют почти бесконечное количество приложений.

У вас может быть, например, фильтр нижних частот, который пропускает низкочастотные сигналы, но подавляет более высокие частоты. Фильтр верхних частот делает прямо противоположное. Он пропускает высокие частоты и блокирует низкие частоты.

Полосовой фильтр пропускает только частоты в определенном диапазоне.Наконец, режекторный фильтр будет отклонять частоты в пределах определенного диапазона и пропускать все частоты за пределами этого диапазона.

Частота измеряется в циклах в секунду или Герцах. Например, человеческий слух достигает примерно 10-20 кГц (10-20 тысяч раз в секунду). Радиосигнал Bluetooth или WiFi, с другой стороны, колеблется с частотой 2,4 ГГц (2,4 миллиарда раз в секунду).

RC-фильтр нижних частот

Простейший фильтр нижних частот состоит только из резистора и конденсатора и называется RC-фильтром.


Рисунок 9 – RC-фильтр нижних частот



В этой схеме сигнал поступает на резистор R1, а отфильтрованный выход снимается с узла между R1 и C1.

Конденсатор пропускает высокие частоты и блокирует низкие частоты. Таким образом, в низкочастотном RC-фильтре низкие частоты будут воспринимать C1 как очень высокий импеданс (разомкнутая цепь), а высокие частоты будут воспринимать конденсатор как низкоомный по отношению к земле.

В низкочастотном RC-фильтре все высокие частоты проходят через C1 на землю.Это по существу удаляет высокочастотные компоненты, тогда как низкие частоты передаются на выход.

Частота среза — это частота, с которой фильтр начинает фильтрацию. Для фильтра нижних частот пропускаются частоты ниже частоты среза, а частоты выше частоты среза отбрасываются.

Однако ни один фильтр не идеален, и некоторые частоты вблизи частоты среза будут передаваться на выход сильно ослабленными (пониженными).

Уравнение для расчета частоты среза RC-фильтра:

F = 1/(2 * PI * R * C)

То, что устанавливает частоту среза, по сути, равно R, умноженному на C.Коэффициент R *C обычно называют постоянной времени фильтра.

Фильтр высоких частот RC

Для RC-фильтра верхних частот мы просто меняем местами резистор и конденсатор. Конденсатор по-прежнему имеет высокий импеданс для низких частот и низкий импеданс для высоких частот.

Но, поменяв местами два компонента, низкие частоты теперь блокируются конденсатором (они не проходят через C1 на выход), тогда как высокие частоты пропускаются на выход.


Рисунок 10 – RC-фильтр верхних частот



Частота среза соответствует тому же уравнению, что и RC-фильтр нижних частот, за исключением того, что теперь пропускаются частоты выше этой частоты среза. Отсюда и название фильтра верхних частот.

LC-фильтр нижних частот

Следующим шагом после RC-фильтров являются LC-фильтры, в которых резистор заменен катушкой индуктивности. Катушка индуктивности работает прямо противоположно конденсатору. Индуктор пропускает низкие частоты и блокирует высокие частоты.

Для RC-фильтра резистор просто устанавливает частоту среза. Если резистора нет, частота среза становится бесконечной, т. е. пропускается каждая частота, и никакой фильтрации не происходит. Для простого RC-фильтра только импеданс конденсатора изменяется с частотой и выполняет фильтрацию.


Рисунок 11 – LC-фильтр нижних частот



С другой стороны, в LC-фильтре оба компонента способствуют фильтрации.Для LC-фильтра нижних частот, в дополнение к конденсатору, посылающему высокие частоты на землю, высокие частоты также блокируются катушкой индуктивности от достижения выхода.

Таким образом, для низких частот L1 выглядит как короткое замыкание, а C1 — как разомкнутая цепь, поэтому эти частоты передаются на выход без затухания.

Для высоких частот L1 выглядит как обрыв, а C1 как короткое замыкание на массу, поэтому высокие частоты не пройдут на выход.

Уравнение для частоты среза LC-фильтра похоже на RC-фильтр, за исключением того, что вместо простого R * C коэффициент становится квадратным корнем L * C.

F = 1 / [2 * PI * SQRT(L * C)]

LC-фильтр верхних частот

Так же, как и для RC-фильтра верхних частот, для LC-фильтра верхних частот мы просто меняем местами катушку индуктивности и конденсатор. Теперь конденсатор блокирует низкие частоты и пропускает высокие, а катушка индуктивности посылает низкие частоты на землю. Поэтому на выход будут поступать только частоты выше частоты среза.


Рисунок 12 – Фильтр верхних частот LC



Заключение

Теперь вы на пути к пониманию основ работы электронных схем.Я намеренно сделал эту вступительную статью довольно простой, чтобы не перегружать вас.

Но эта статья дает вам основу, необходимую для начала изучения более сложных электронных схем. Схемы, которые мы рассмотрели в этой вводной статье, не обеспечивают много независимой функциональности, но они будут использоваться в качестве строительных блоков в бесчисленных схемах.

В следующей статье мы рассмотрим более сложные схемы, в том числе некоторые базовые транзисторные схемы.

Наконец, не забудьте загрузить бесплатное руководство в формате PDF : Ultimate Guide to Develop and Sell Your New Electronic Hardware Product .Вы также будете получать мой еженедельный информационный бюллетень, в котором я делюсь премиум-контентом, недоступным в моем блоге.

Другой контент, который может вам понравиться:

Почему в электронных схемах используется постоянный ток вместо переменного?

Почему в электронных устройствах используется источник постоянного тока вместо источника переменного тока?

Следует уточнить, что не все электронные устройства, компоненты и схемы используют только источник постоянного тока, но также и переменный ток. Если речь идет о логических схемах и ИС (интегральных схемах), да, они используют только постоянный ток.Короче говоря, это зависит от потребностей и назначения электронной схемы, используем ли мы переменный или постоянный ток. Посмотрим, как.

Ниже приведены сценарии, в которых мы используем как переменный, так и постоянный ток в электронных схемах, и почему в большинстве электронных схем используется только источник постоянного тока.

Переменный ток в электронных схемах
  • В случае LC (резонансный контур контура или контур настройки) сигнал постоянного тока преобразуется в сигнал переменного тока с использованием конденсатора и катушки индуктивности (где мы знаем, что конденсатор блокирует постоянный ток, но пропускает переменный ток), который может в дальнейшем поступать на схему ограничения или усилитель для усиления или изменения формы сигнала в соответствии с потребностями схемы.
  • В фильтрах конденсаторы и катушки индуктивности используются для удаления пульсаций переменного или пульсирующего источника постоянного тока для преобразования его в чистый источник постоянного тока.
  • Выпрямители
  • (которые содержат диоды) используются для преобразования входного источника переменного тока в пульсирующий источник постоянного тока, и этот процесс известен как выпрямление.
  • В усилителе транзистор со смещением может использоваться как усилитель входных сигналов переменного тока.

Приведенное выше обсуждение ясно показывает, что электронная схема также использует переменный ток, а не только постоянный.

Почему в большинстве электронных схем используется только постоянный ток?

Ниже приведены причины, по которым мы используем источник постоянного тока в электронных схемах вместо источника переменного тока.

Мы знаем, что основной принцип работы логических вентилей основан на «двоичных» состояниях, то есть «1» (ВКЛ) и «0» (ВЫКЛ).

В интегральных схемах, микропроцессорах и цифровых компьютерах им требуется свободный от пульсаций и чистый постоянный ток в качестве входного сигнала для генерации цифрового двоичного сигнала (высокого или низкого уровня) для операций ВКЛ/ВЫКЛ, что возможно только при питании постоянным током.

Это было бы сложно в случае переменного тока, поскольку он меняет свое направление и значение несколько раз в секунду из-за частоты. (50 Гц в Великобритании и 60 Гц в США). Это означает, что входной сигнал переменного тока, который может изменяться 50 или 60 раз в секунду, будет генерировать множество сигналов «ВКЛ» и «ВЫКЛ», что вредно для работы схемы. Кроме того, процессор не сможет решить, какой сигнал является выключенным, а какой включенным, в случае зашумленных сигналов переменного тока.

  • Однонаправленные Компоненты:

Вы не можете представить электронную технику без основы, которой является транзистор.Транзистору необходимо смещение постоянного тока, т.е. для нормальной работы на базу транзистора подается положительный сигнал. В случае подачи переменного тока на транзистор или диод, он может не работать как постоянный для нормальной работы, но обеспечивать непрерывную операцию переключения из-за множественных положительных и отрицательных сигналов переменного тока (из-за частоты) и даже взрываться, если входное напряжение высоки.

Для конкретных целей, таких как усиление и выпрямление, транзистор со смещением и диод могут использоваться в качестве усилителя и однополупериодного выпрямителя соответственно, но не всегда ли это имеет место в схемотехнике. Короче говоря, переменный ток не поддерживает однонаправленный ток, когда нам нужно постоянное и устойчивое напряжение для большинства электронных компонентов.

Почти все современные электронные устройства (мобильные телефоны, ноутбуки, цифровые часы и т. д.) используют батареи для хранения и резервного копирования, где мы знаем, что батареи не могут хранить переменный ток, а только постоянный ток.

Именно по этим причинам большинство современных электронных схем, устройств и компонентов используют постоянный ток вместо переменного.

Полезно знать: мощность одинакова для сигналов переменного и постоянного тока i.е. 5 В переменного тока будет генерировать такое же количество тепла, как 5 В постоянного тока при подключении к тому же нагревательному элементу (среднеквадратичное значение).

Прочие причины :

DC гораздо проще контролировать, точнее и легче распространять, чем сигнал постоянного тока.

Если мы используем переменный ток в большинстве электронных схем вместо постоянного тока,

  • Это создаст дополнительную работу только для обработки фазового сдвига между сигналами.
  • Запитать их от батареек будет сложнее.
  • Вы теряете часть мощности, когда напряжение пересекает 0.
  • Если у вас одна фаза, у вас пульсирующая мощность.
  • Вам нужно настроить частоты, если вы ожидаете, что они будут работать вместе.
  • А спроектировать хорошее заземление было бы сущим кошмаром.

Похожие сообщения:

электронных схем | СпрингерЛинк

‘) var buybox = document.querySelector(“[data-id=id_”+ метка времени +”]”).родительский узел ;[].slice.call(buybox.querySelectorAll(“.вариант-покупки”)).forEach(initCollapsibles) функция initCollapsibles(подписка, индекс) { var toggle = подписка.querySelector(“.цена-варианта-покупки”) подписка.classList.remove(“расширенный”) var form = подписка. querySelector(“.форма-варианта-покупки”) если (форма) { var formAction = форма.получить атрибут (“действие”) form.setAttribute(“действие”, formAction.replace(“/checkout”, “/cart”)) document.querySelector(“#ecommerce-scripts”).addEventListener(“load”, bindModal(form, formAction, timestamp, index), false) } var priceInfo = подписка.querySelector(“.Информация о цене”) var PurchaseOption = toggle.parentElement если (переключить && форма && priceInfo) { переключать.setAttribute(“роль”, “кнопка”) toggle.setAttribute(“tabindex”, “0”) toggle.addEventListener («щелчок», функция (событие) { var expand = toggle.getAttribute(“aria-expanded”) === “true” || ложный toggle. setAttribute(“aria-expanded”, !expanded) form.hidden = расширенный если (! расширено) { покупкаВариант.classList.add (“расширенный”) } еще { покупкаOption.classList.remove(“расширенный”) } priceInfo.hidden = расширенный }, ложный) } } функция bindModal (форма, formAction, метка времени, индекс) { var weHasBrowserSupport = window.fetch && Array.from функция возврата () { var Buybox = EcommScripts ? EcommScripts.Ящик для покупок: ноль var Modal = EcommScripts ? EcommScripts.Modal : ноль if (weHasBrowserSupport && Buybox && Modal) { var modalID = “ecomm-modal_” + метка времени + “_” + индекс var modal = новый модальный (modalID) modal. domEl.addEventListener («закрыть», закрыть) функция закрыть () { форма.querySelector(“кнопка[тип=отправить]”).фокус() } форма.setAttribute( “действие”, formAction.replace(“/checkout”, “/cart?messageOnly=1”) ) form.addEventListener( “Отправить”, Buybox.interceptFormSubmit( Буйбокс.fetchFormAction(окно.fetch), Buybox.triggerModalAfterAddToCartSuccess(модальный), консоль.лог, ), ложный ) document. body.appendChild(modal.domEl) } } } функция initKeyControls() { документ.addEventListener(“keydown”, функция (событие) { if (document.activeElement.classList.contains(“цена-варианта-покупки”) && (event.code === “Пробел” || event.code === “Enter”)) { если (document.activeElement) { событие.preventDefault() документ.activeElement.click() } } }, ложный) } функция InitialStateOpen() { var buyboxWidth = buybox.смещениеШирина ;[].slice.call(buybox.querySelectorAll(“.опция покупки”)).forEach(функция (опция, индекс) { var toggle = option.querySelector(“. цена-варианта-покупки”) var form = option.querySelector(“.форма-варианта-покупки”) var priceInfo = option.querySelector(“.Информация о цене”) если (buyboxWidth > 480) { переключить.щелчок() } еще { если (индекс === 0) { переключать.щелчок() } еще { toggle.setAttribute («ария-расширенная», «ложь») form.hidden = “скрытый” priceInfo.hidden = “скрытый” } } }) } начальное состояниеОткрыть() если (window.buyboxInitialized) вернуть window.buyboxInitialized = истина initKeyControls() })()

Электронные устройства и схемы – Что такое электроника

слово электроника происходит от электронной механики, которая означает изучение поведения электрона при различных условия применяемого электрического поле.

Электроника определение


Филиал техника, в которой поток и контроль электронов в изучаются вакуум или полупроводник, называется электроникой. Электронику также можно определить как отрасль машиностроения. в котором электронные устройства и их использование изучал.

движение электронов через проводник дает нам электрический Текущий.Этот электрический ток можно получить с помощью аккумуляторов и генераторов.

устройство, управляющее потоком электронов, называется гаджет. Эти устройства составляют основной корпус блоки электронных схем.

Электроника имеют различные отрасли, включая цифровую электронику, аналоговую электроника, микроэлектроника, наноэлектроника, оптоэлектроника, интегральные схемы и полупроводники устройство.

История электроники

Диод вакуумная трубка была первым электронным компонентом, изобретенным Дж.А. Флеминг. Позднее Ли Де Форест разработал триод. трехэлементная электровакуумная лампа, способная усиливать напряжение. Вакуумные лампы сыграли важную роль в области микроволнового и передача высокой мощности, а также телевизионные приемники.

В В 1947 году лаборатория Белла разработала первый транзистор на основе по исследованиям Шокли, Бардина и Браттейна. Тем не мение, транзисторные радиоприемники не были разработаны до конца 1950-х годов. из-за существующего огромного запаса вакуумных ламп.

В В 1959 году Джек Килби из Texas Instruments разработал первый Интегральная схема. Интегральные схемы содержат большое количество полупроводниковых приборов, таких как диоды и транзисторы. очень маленькая площадь.

Преимущества электроники

Электронные устройства воспроизводят большую роль в повседневной жизни. Различные электронные устройства, которые мы используем в повседневной жизни, включают

Сегодня, компьютеры используются повсеместно.Дома используются компьютеры для игр, просмотра фильмов, проведения исследований, оплаты выставление счетов и резервирование билетов на железные дороги и авиалинии. В школе учащиеся используют компьютеры для выполнения своих задания.

Мобильный телефоны используются для различных целей, таких как отправка текстовые сообщения, голосовые вызовы, серфинг в Интернете, игры игры и прослушивание песен.

банкомат электронное телекоммуникационное устройство, используемое в основном для вывода денег в любое время из любого места. Банкоматы стоят для банкомата. клиент может снять деньги до определенного лимита в любое время суток или ночь.

Ручка диск особенно используется для хранения большого количества данных а также используется для передачи данных с одного устройства на Другая.Например, данные, хранящиеся на компьютере, могут быть перенесены на флешку. Данные, хранящиеся в этой ручке диск может быть восстановлен в любое время.

Телевидение электронное устройство, используемое в основном для развлечения и знание. Он используется для просмотра фильмов для развлечения, новости для знаний, мультфильмы для детей.

Цифровой камера — это камера, используемая для съемки фотографий и видео.Этот изображения и видео сохраняются для последующего воспроизведения.



Электронные схемы FC

Архив цепи FC

Новые и обновленные проекты
    Контроллеры заряда Solar Power Circuits
  • , темный свет, LVD, счетчики
  • Светодиодные схемы Светодиодное освещение, 13 цветов радуги
  • Любительские радио и радиочастотные схемы Радиомаяк, гладкий самопрослушивание, антенный тюнер, ламповый QRP
  • Arduino Projects Цифровой термометр, низкочастотные генераторы
  • Music and Audio Circuits ревербераторы, ламповые усилители, ламповый фузз, ламповый фазер, паннер
  • Схемы измерения напряжения, тока и ВЧ-измерителей
  • Micro Power FM Broadcasting Circuits Стереомодулятор FM, антенны, модули FM10, жучок на солнечной энергии
  • Широтно-импульсный модулятор (ШИМ) Цепи управления скоростью двигателя, диммеры
  • Телефонные схемы телефонный кран
  • Сброс цепей управления загрузкой компьютера RS-232, автозапуск ПК
  • Цепи испытательного оборудования, логический пробник, индикатор осьминога, калибратор частоты
  • Модификации счетчиков цепей счетчика Гейгера, числовой счетчик, восстановление зонда
  • Видеосхемы выносной двигатель камеры, миниатюрная камера и телевизор
  • Прочие схемы:

Программное обеспечение

Некоторые из моих Бесплатно программное обеспечение может быть полезно для работы над проектами в области электроники.

Также смотрите мой список Кросс-ассемблеры Linux и сопутствующие проекты.

Комплекты солнечной энергии для продажи

Несколько цепей солнечной энергии на 12 В, представленных на этом сайте. доступны на моем предприятии по производству комплектов, CirKits.com. Вы можете поддержать этот сайт, купив наборы, показанные ниже.

Обзор

Архивы схем FC содержат множество электронных схем, которые у меня есть. разработаны и задокументированы. Я попытался включить ряд необычных схем, с упором на полезные приложения вместо простых игрушечных схем.Большинство этих проектов можно построить с помощью легкодоступных дискретных компоненты.

Только несколько схем здесь полагаются на микропроцессоры. Микросхемы могут значительно увеличить мощность небольшого устройства, но специализированные средства разработки могут сделать проект недоступным для многих любителей и системы разработки быстро устаревают.

Платформа Arduino представляет собой простая в освоении микропроцессорная платформа с бесплатной разработкой программного обеспечения среда, которая настолько популярна, что должна существовать много лет. Существует ряд небольших, недорогих и полнофункциональных компьютеров. платформы, которые можно использовать в качестве контроллеров, к ним относятся Малиновый Пи, БигльБон и ОДРОИД.

Большинство схем на этом сайте были нарисованы с открытым исходным кодом. и кроссплатформенный XCircuit программа для рисования цепей.

Я большой поклонник операционной системы Linux. Если у вас завалялся лишний ПК, рекомендую изучить несколько различных дистрибутивов Linux. Linux Mint с рабочим столом Mate хорошо работает на старом оборудовании.Mint является производным от Ubuntu. Fedora — еще одна популярная дистрибутив, есть много дистрибутивов на выбор. Большой выбор бесплатных электронных, аудио-, видео- и радиоприложений. доступны в различных дистрибутивах Linux. Платформа мобильного телефона Android быстро становится самой распространенной Система на базе Linux.

Линукс отлично справляется платформа для выделенных систем: возьмите старый компьютер, установите Linux и соответствующие бесплатные программные утилиты и превратить его в специализированное устройство. Возможности включают веб-серверы, брандмауэры (гладкая стенка), системы безопасности, многодорожечные аудиомагнитофоны (Пыл, Audacity), метеостанции, музыкальные автоматы, видеомагнитофоны, контроллеры электропоездов (ЯМР), домашняя автоматизация (Hass.io), радиолюбительские модемы (fldigi), и многое другое. Посетите LWN.net, чтобы узнать последние новости о Linux.

ECE 30600 – Лаборатория электронных схем и систем – Семейная школа электротехники и вычислительной техники Элмора

Детали курса

Лабораторные часы: 3 Кредиты: 1

Считается как:

  • Дополнительный CMPE Факультативный
  • EE по выбору — Лаборатория продвинутого уровня

Обычно предлагается:

Каждую осень, весну

Реквизиты:

(ECE 20008 или ECE 20800) и ECE 30100 [можно принимать одновременно] и ECE 30200 [можно принимать одновременно]

Реквизиты по темам:

Требования: базовый анализ электронных схем; модели постоянного тока и слабого сигнала для транзисторов Параллельные предпосылки: Методы системного анализа во временной и частотной областях, такие как передаточные функции, свертка, ряды Фурье, преобразования и выборка

Описание в каталоге:

Эксперименты с электронными схемами и системами, включая методы спектрального анализа, выборки, измерения искажений, случайных сигналов, отношения сигнал/шум и корреляции.

Цели курса:

Представить экспериментальные методы и практические ограничения, связанные с методами анализа и обработки детерминированных и случайных сигналов.

Требуемый текст(ы):

Никто.

Рекомендуемый текст(ы):

Никто.

Результаты обучения:

Студент, успешно выполнивший требования курса, продемонстрирует:

  1. способность применять простые аналоговые компоненты для разработки, сборки и тестирования измерительных схем.[1,6]
  2. способность применять методы временной и частотной областей для анализа и проектирования сигналов и систем. [1,6]
  3. исследуют проектные приложения фундаментальных концепций сигналов и систем. [1,2,6]

Схема лаборатории:

Список типичных экспериментов
* Методы численных вычислений
* Аналоговые операции
* Спектральный анализ сигналов
* Ряд Фурье и его применение
* Теория выборки и пробоотборник нулевого порядка
* Вероятностные и шумовые процессы
* Анализ искажений
* Отношение сигнал/шум
* Отклики системы (импульс, шаг и частота)
* Четыре лабораторных периода посвящены индивидуальным проектам.

Electronic Circuits for the Evil Genius 2/E [Книга]

Описание книги

Чертовски увлекательный способ освоить электронные схемы!

Полностью обновленное, это изобретательное руководство знакомит с электронными схемами и проектированием схем, как аналоговых, так и цифровых, посредством серии проектов, которые вы будете выполнять по одному простому уроку за раз.Отдельные уроки строятся друг на друге и складываются в проекты, которые вы можете применить на практике. Вам не нужно ничего знать об электронике, чтобы начать. Предварительно собранный комплект, который включает в себя все компоненты и печатные платы для завершения проектов книги, доступен отдельно от электроники ABRA на Amazon.

Используя легкодоступные компоненты и оборудование, Electronic Circuits for the Evil Genius , Second Edition, обеспечивает часы полезного и немного запутанного веселья. Вы получите ценный опыт в построении и проектировании схем, тестируя, модифицируя и наблюдая за своими результатами — навыки, которые вы сможете использовать в других увлекательных проектах по созданию схем.

Электронные схемы для злого гения :

  • Содержит пошаговые инструкции и полезные иллюстрации
  • Дает советы по настройке проектов перечислены все необходимые детали вместе с источниками

Сборка этих и других хитроумных устройств :

  • Автоматический ночной свет
  • Светочувствительный переключатель
  • Преобразователь линейного сигнала в цифровой
  • Осциллятор, управляемый напряжением
  • 5 Генератор, управляемый напряжением
  • 6 Генератор, управляемый напряжением
  • усилитель мощности, управляемый усилителем
  • Охранная сигнализация
  • Игрушка на основе логических элементов
  • Двусторонняя переговорная связь с использованием транзисторов и операционных усилителей

Каждый интересный и недорогой проект Genius включает подробный список материалов, источников деталей, схем и много четких, хорошо иллюстрированных инструкций для легкой сборки.

Добавить комментарий

Ваш адрес email не будет опубликован.
