Что является определением понятия защитное заземление ответ

Уважаемые посетители!
Наш сайт переехал на http://www.kuzovlevs.kz и по этому адресу больше обновляться не будет.

Термины и определения заземления и защитных мер безопасности

Электрической сетью с эффективно заземленной нейтралью называется трехфазная электрическая сеть напряжением выше 1кВ, в которой коэффициент замыкания на землю не превышает 1.4.
Коэффициент замыкания на землю в трехфазной электрической сети определяется отношением разности потенциалов между неповрежденной фазой и землей в точке замыкания на землю другой или двух других фаз к разности потенциалов между фазой и землей в этой точке до замыкания.
Глухозаземленной нейтралью называется нейтраль трансформатора или генератора, присоединенная к заземляющему устройству непосредственно или через малое сопротивление (например, через трансформаторы тока).

Изолированной нейтралью называется нейтраль трансформатора или генератора, неприсоединенная к заземляющему устройству или при соединенная к нему через приборы сигнализации, измерения, защиты и подобные им устройства, имеющие большое сопротивление.


Заземлением называется преднамеренное электрическое соединение какой-либо точки сети, электроустановки или оборудования с заземляющим устройством.

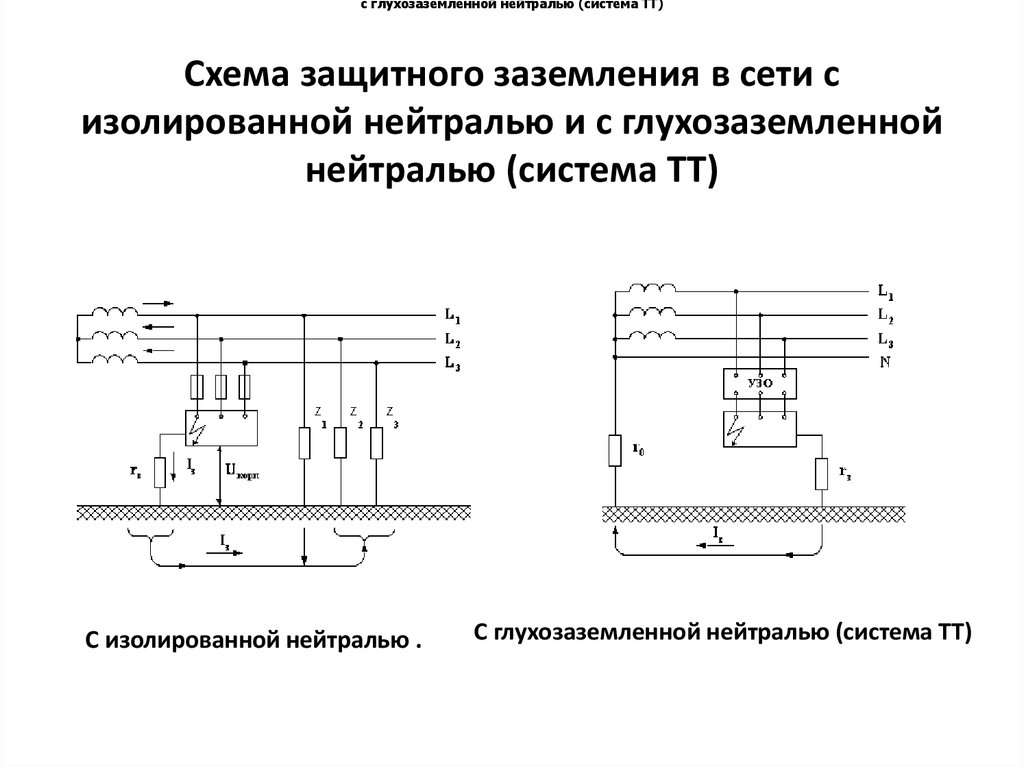

Защитным заземлением называется заземление, выполняемое с целью обеспечения электробезопасности.
Рабочим заземлением называется заземление какой-либо точки токоведущих частей электроустановки, необходимое для обеспечения работы электроустановки.
Занулением в электроустановках напряжением до 1кВ называется преднамеренное соединение частей электроустановки, нормально не находящихся под напряжением, с глухозаземленной нейтралью генератора или трансформатора в сетях трехфазного тока, с глухозаземленным выводом источника однофазного тока, с заземленной точкой источника в сетях постоянного тока, выполняемое в целях электробезопасности.
Замыканием на землю называется случайное соединение находящихся под напряжением токоведущих частей электроустановки с землей.
Замыканием на корпус называется случайное соединение находящихся под напряжением частей электроустановки с их конструктивными частями, нормально не находящимися под напряжением.
Заземляющим устройством называется совокупность заземлителя и заземляющих проводников.
Заземлителем называется проводник или совокупность металлически соединенных между собой проводников, находящихся в соприкосновении с землей.
Искусственным заземлителем называется заземлитель, специально выполняемый для целей заземления.

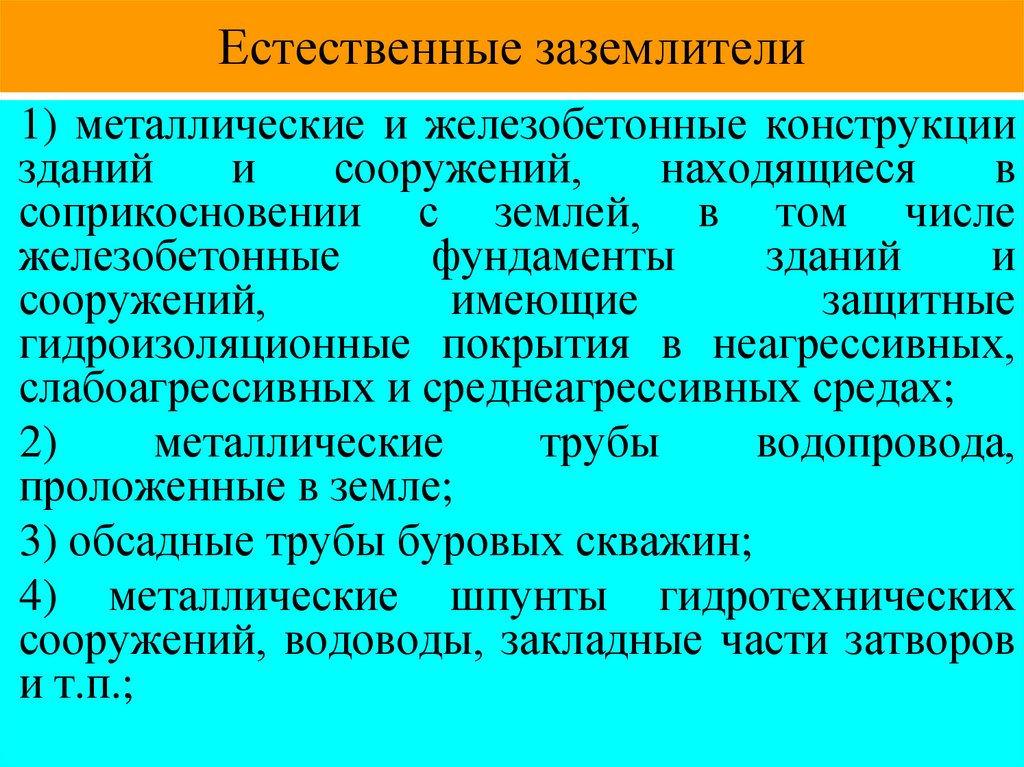

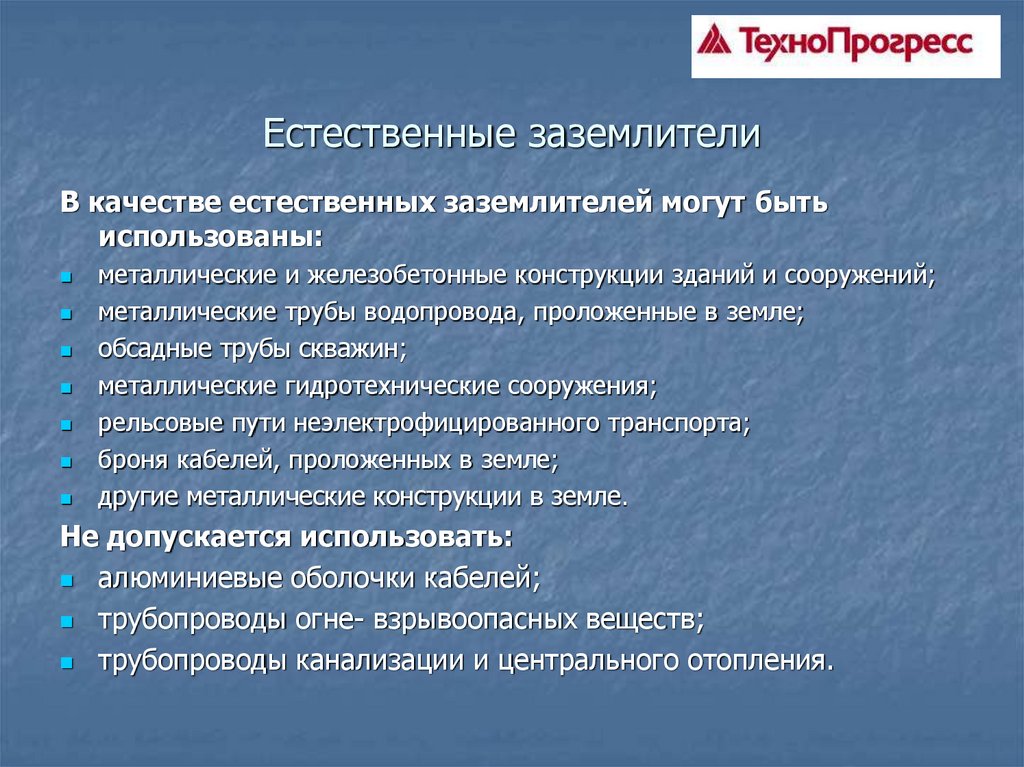

Естественным заземлителем называются находящиеся в соприкосновении с землей электропроводящие части коммуникаций, зданий и сооружений производственного или иного назначения, используемые для целей заземления.
Главной заземляющей шиной называется шина, являющаяся частью заземляющего устройства электроустановки напряжением до 1кВ и предназначенная для присоединения нескольких проводников с целью заземления и уравнивания потенциалов.


Открытой проводящей частью называется электропроводящая часть электроустановки, доступная прикосновению человека, нормально не находящаяся под напряжением, но которая может оказаться под напряжением при нарушении изоляции.
Сторонней проводящей частью называется электропроводящая часть, которая не является частью электроустановки.
Токоведущей частью называется электропроводящая часть электроустановки, находящаяся в процессе работы под рабочим напряжением.
Заземляющим проводником называется проводник, соединяющий заземляемые части с заземлителем.
Защитным проводником называется проводник, предназначенный для целей электробезопасности.
Защитным заземляющим проводником называется защитный проводник, предназначенный для защитного заземления.
Защитным проводником уравнивания потенциалов называется защитный проводник, предназначенный для защитного уравнивания потенциалов.
Нулевым защитным проводником
называется защитный проводник в электроустановках напряжением до 1кВ, предназначенный для присоединения открытых проводящих частей к глухозаземленной нейтрали источника питания.
Нулевым рабочим проводником называется проводник, используемый для питания электроприемников напряжением до 1кВ, соединенный с глухозаземленной нейтралью генератора или трансформатора в сетях трехфазного тока, с глухозаземленным выводом источника однофазного тока, с глухозаземленной точкой источника в сетях постоянного тока.
Совмещенным нулевым рабочим и нулевым защитным проводником называется проводник, сочетающий функции нулевого защитного и нулевого рабочего проводника.
Зоной растекания называется область земли между заземлителем и зоной нулевого потенциала.
3оной нулевого потенциала называется область земли, находящаяся вне зоны влияния какого-либо заземлителя, электрический потенциал которой принимается равным нулю.
Напряжением на заземляющем устройстве
называется напряжение, возникающее при стекании тока с заземлителя в землю между точкой ввода тока в заземляющее устройство и зоной нулевого потенциала.
Напряжением прикосновения называется напряжение между двумя электропроводящими частями или между проводящей частью и землей при одновременном прикосновении к ним человека.

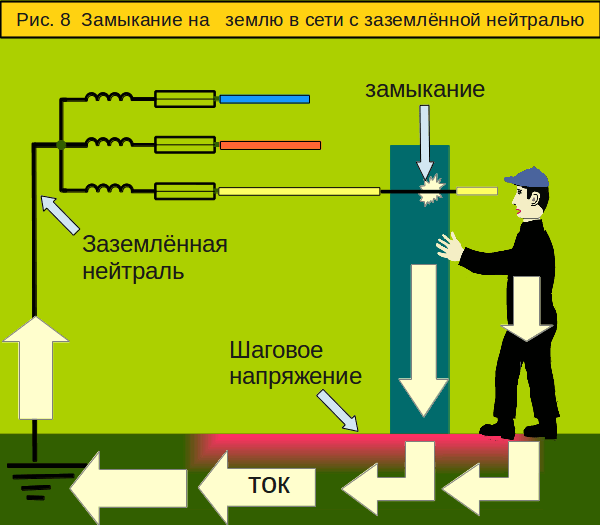

Напряжением шага называется напряжение между двумя точками на поверхности земли на расстоянии 1м одна от другой, которое принимается равным длине шага человека.
Защитой от прямого прикосновения называется защита для предотвращения прикосновения к токоведущим частям, находящимся под напряжением.
Защитой при косвенном прикосновении называется защита от поражения электрическим током при прикосновении к открытым проводящим частям, оказавшимся под напряжением при повреждении изоляции.
Сопротивлением заземляющего устройства называется отношение напряжения на заземляющем устройстве к току, стекающему с заземлителя в землю.
Эквивалентным удельным сопротивлением земли с неоднородной структурой называется такое удельное сопротивление земли с однородной структурой, в которой сопротивление заземляющего устройства имеет то же значение, что и в земле с неоднородной структурой. Термин «удельное сопротивление», применяемый в настоящих Правилах, для земли с неоднородной структурой следует понимать как «эквивалентное удельное сопротивление».
Защитным автоматическим отключением называется автоматическое размыкание цепи одного или нескольких фазных проводников и, при необходимости, нулевого рабочего проводника в целях электробезопасности. Термин «автоматическое отключение питания», используемый в Правилах, следует понимать как «защитное автоматическое отключение питания».
Уравниванием потенциалов называется электрическое соединение проводящих частей для достижения равенства их потенциалов.

Защитное уравнивание потенциалов – это уравнивание потенциалов, выполняемое в целях электробезопасности. Термин «уравнивание потенциалов», используемый в Правилах, следует понимать как «защитное уравнивание потенциалов».
Выравниванием потенциалов

называется снижение разности потенциалов (напряжения шага) на поверхности земли или пола при помощи защитных проводников, проложенных в земле, в полу или на их поверхности присоединенных к заземляющему устройству, или путем применения специальных покрытий земли.
Основной изоляцией называется изоляция токоведущих частей, обеспечивающая, помимо основного назначения, защиту от прямого прикосновения.
Дополнительной изоляцией называется независимая изоляция в электроустановках напряжением до 1кВ, выполняемая дополнительно к основной изоляции для защиты при косвенном прикосновении.
Двойной изоляцией называется совокупность основной и дополнительной изоляций.
Усиленной изоляцией называется изоляция в электроустановках напряжением до 1кВ, обеспечивающая степень защиты от поражения электрическим током, равноценную защите, обеспеченной двойной изоляцией.
Малым напряжением называется напряжение не более 42В переменного тока и 110В — постоянного.
Разделительным трансформатором называется трансформатор, первичная обмотка которого отделена от вторичных обмоток при помощи защитного электрического разделения цепей.
Безопасным разделительным трансформатором называется разделительный трансформатор, предназначенный для питания цепей малым напряжением.
Защитным экраном называется проводящий экран, предназначенный для отделения электрической цепи или проводников от токоведущих частей других цепей.
Защитным электрическим разделением цепей называется отделение одной электрической цепи от других цепей в электроустановках напряжением до 1кВ с помощью: двойной изоляции; основной изоляции и защитного экрана; усиленной изоляции.
Непроводящими (изолирующими) помещениями (зонами) называются помещения зоны, площадки, в которых (на которых) защита при косвенном прикосновении обеспечивается высоким сопротивлением пола и стен, и в которых отсутствуют заземленные электропроводящие части.

Заземление электроустановок делится на два основных вида – функциональное рабочее и защитное. В некоторых источниках встречаются и дополнительные виды заземлений, такие как измерительное, контрольное, инструментальное и радио.

Рабочее или функциональное заземление

В разделе ПУЭ в параграфе № 1.7.30 дано определение рабочего заземления: «рабочим называют заземление одной или нескольких точек токоведущих частей электроустановки, которое служит не в целях безопасности».

Такое заземление подразумевает электрический контакт с грунтом. Оно необходимо для нормальной эксплуатации электроустановки в штатном режиме.

Назначение функционального заземления

Для того чтобы понять, что называется рабочим заземлением, следует знать его основное назначение – устранение опасности удара током в случае соприкосновения человека к корпусу электроустановки или к её токоведущим частям, которые в данный момент находятся под напряжением.

Такая защита применяется в сетях с трёхфазной системой распределения тока. Изолированная нейтраль необходима для электросети, где напряжение не превышает 1 кВ. В сетях с напряжением свыше 1 кВ защитное заземление допускается делать с любым режимом нейтрали.

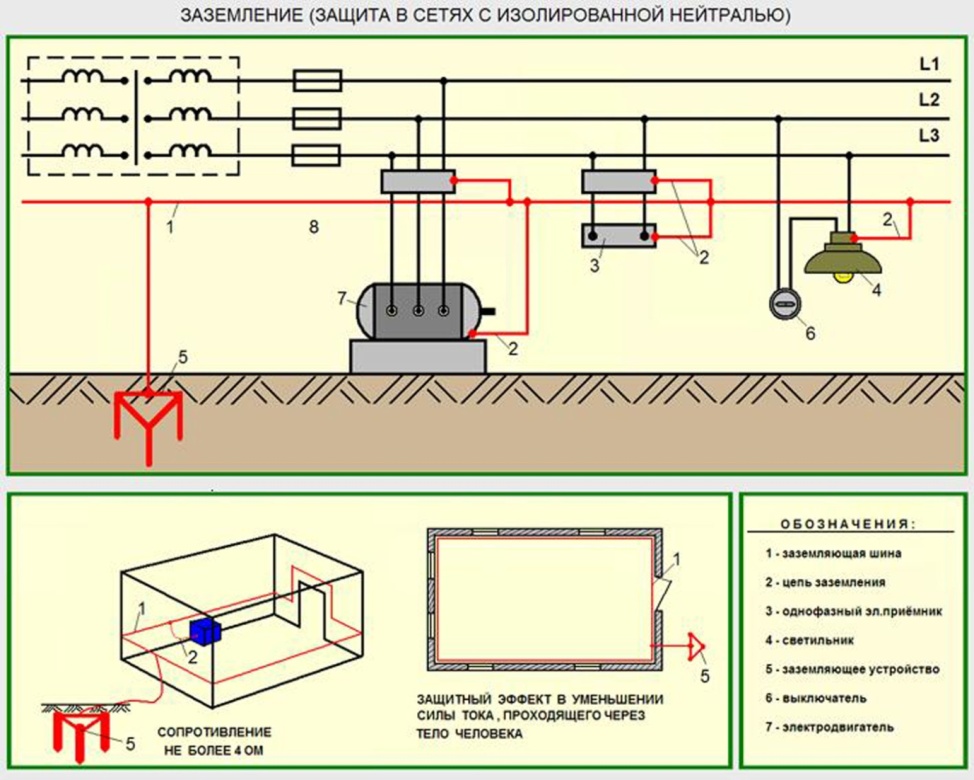

Как работает защитное (функциональное) заземление

Принцип действия функционального заземления заключается в снижении напряжения между корпусом, который в результате непредвиденной аварии оказался под током, и землёй до безопасной для человека величины.

Если корпус электроустановки, оказавшийся под током, не оснащён функциональным заземлением, то прикосновение человека к нему равносильно контакта с фазным проводом.

Если учесть, что сопротивление обуви человека, который дотронулся до электроустановки, и пола, на котором он стоит, ничтожно мала относительно земли, то ток может достигнуть опасной величины.

При правильной работы функционального заземления ток, проходящий через человека, будет безопасным. Напряжение во время прикосновения также будет незначительным. Основная часть электроэнергии будет уходить через заземляющий проводник в землю.

Различия между рабочим и защитным заземлениями

Рабочее и защитное заземление отличается друг от друга прежде всего назначением. Если первое необходимо для обеспечения правильной и бесперебойной работы электрооборудования, то второе служит для защиты людей от поражения электрическим током. Также оно защищает и оборудование от поломок в случае пробоя какого-нибудь электрического прибора на корпус. Если здание оборудовано громоотводом, такой тип заземления защитит приборы от перегрузки в случае удара молнии.

Рабочее заземление электроустановок, в случае возникновения чрезвычайной ситуации, сыграет роль защитного, но основная её функция — обеспечение правильной бесперебойной работы электрооборудования.

В неизменном виде функциональное заземление применяют только на промышленных объектах. В жилых домах используется заземляющий проводник, который подводится к розетке. Однако есть бытовые приборы в доме, которые таят в себе потенциальную опасность для потребителя, поэтому не будет лишним заземлить их, используя глухозаземлённую нейтраль.

Домашние приборы, которые требуется подключить к рабочему заземлению:

  1. Микроволновка.
  2. Духовка и плита, которые работают за счёт электричества.
  3. Стиральная машина.
  4. Системный блок персонального компьютера.

Конструкция заземления

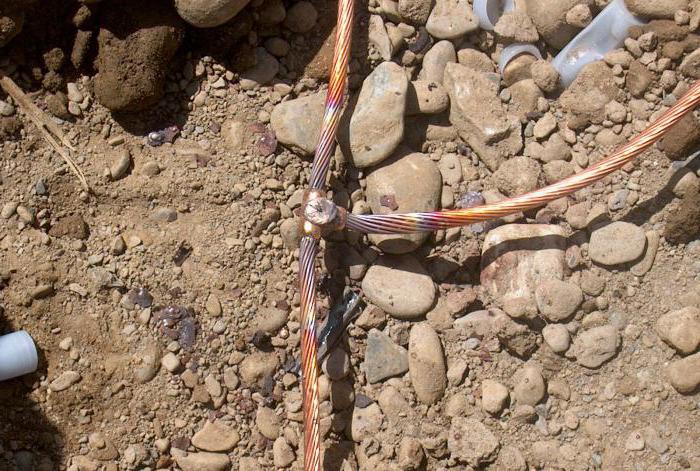

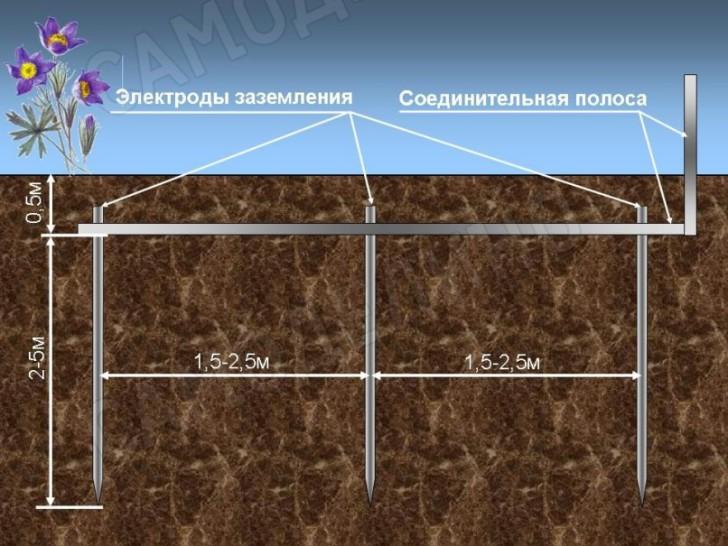

Рабочее заземление представляет собой вбитые в землю железные штыри, играющие роль проводников, на глубину около 2-3 метров.

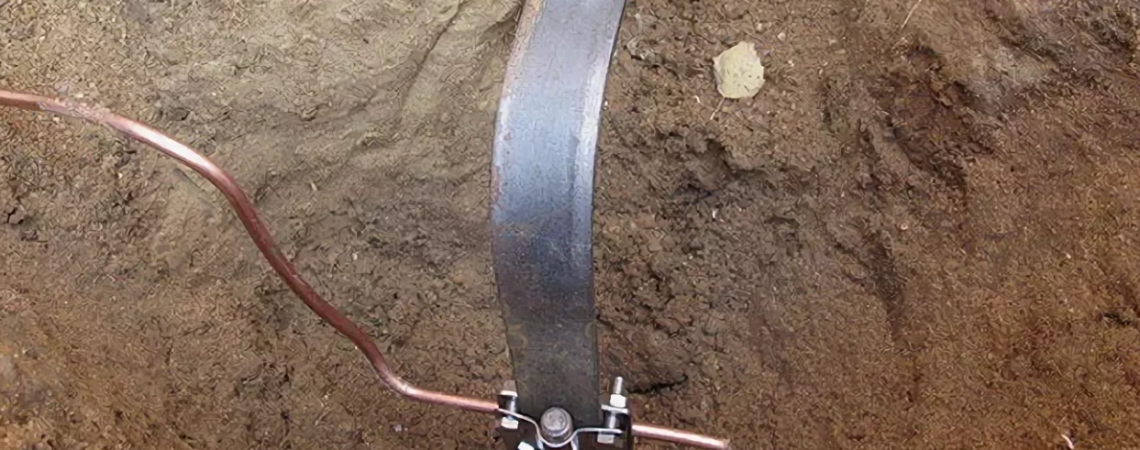

Такие металлические прутья соединяют заземлительные клеммы электрооборудования с шиной заземления, тем самым образуя металлосвязь.

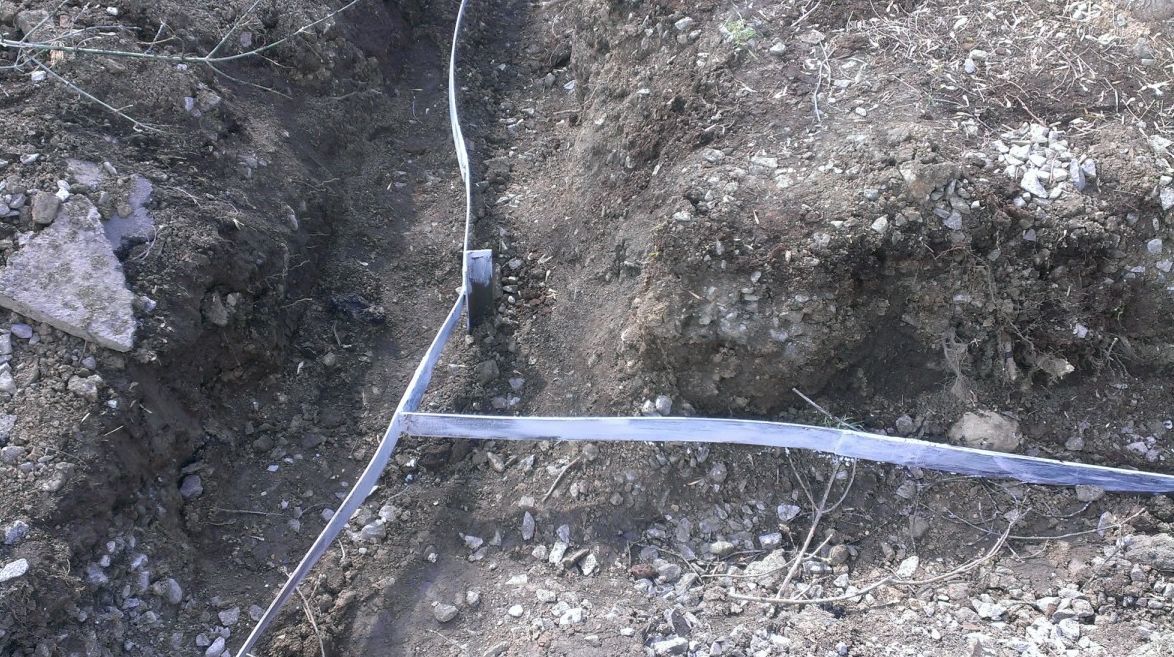

Металлосвязь есть в каждом жилом доме. Это сварная железная конструкция, которая соединяет друг с другом верхние концы заземлителей. Её заводят к вводному щитку дома для дальнейшей разводки по квартирам.

В качестве заземляющего проводника используют шину или провод с сечением не менее 4 кв. мм, окрашенные в жёлтые и зелёные полосы. Кабель в основном используют для переноса функционального заземления от шины к шине.

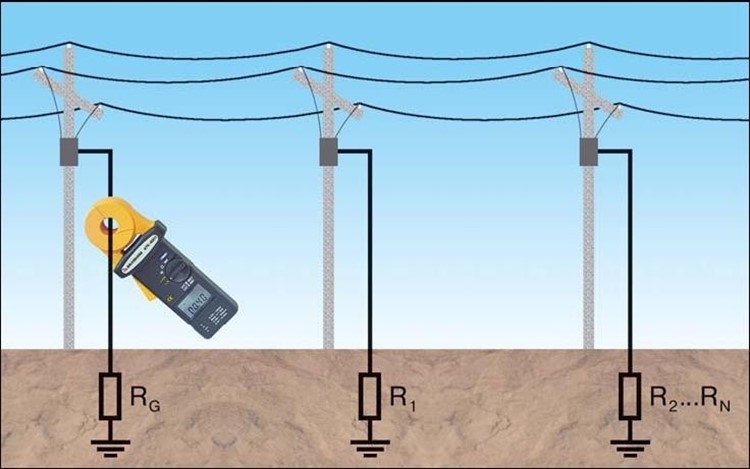

В целях безопасности проводится периодическая проверка электронного сопротивления металлической связи заземления. Оно измеряется от клеммы заземления электроустановки до наиболее удалённого от неё наземного контура заземления. Показатель сопротивления в любой части рабочего заземления не должен превышать 0,1 Ом.

Для чего делают несколько заземлителей?

Электроустановку нельзя оснащать только одним заземлителем, поскольку почва является нелинейным проводником. Сопротивление земли находится в сильной зависимости от напряжения и площади контакта с воткнутыми штырями рабочего заземления.

У одного заземлителя площадь контакта с почвой будет недостаточной, чтобы обеспечить бесперебойную работу электроустановки. Если установить 2 заземлителя на расстоянии в несколько метров друг от друга, то появляется достаточная площадь контакта с землёй. Однако следует помнить, что разносить слишком далеко металлические части заземления нельзя, поскольку связь между ними прервётся.

В итоге останется только два отдельно установленных в почву заземлителя, никак не связанных друг с другом. Оптимальное расстояние между двумя контурами заземления составляет 1-2 метра.

Как нельзя осуществлять заземление?

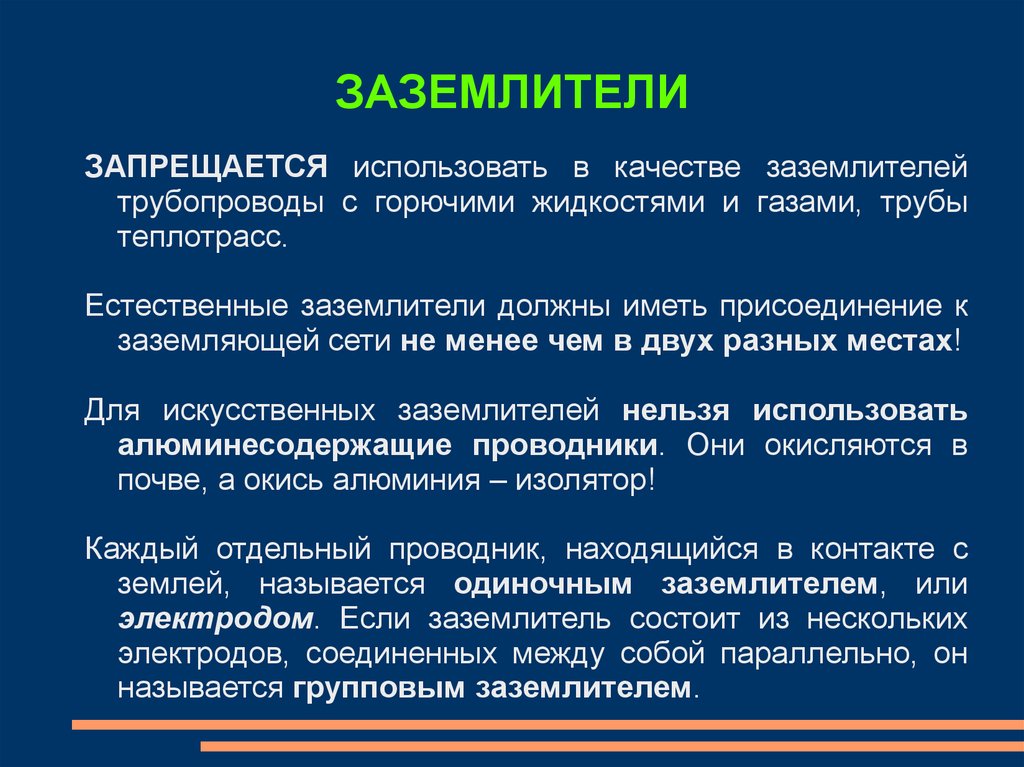

Согласно параграфу 1.7.110 ПУЭ, запрещается использовать в качестве рабочего заземления любые виды трубопроводов. Кроме того, запрещено выводить заземляющий кабель наружу и подключать его к неподготовленной контактной площадке на шине.

Такой запрет объясняется тем, что каждый металл имеет свой индивидуальный потенциал. При воздействии внешних факторов образуется гальванический пар, который способствует процессу электроэрозии. Коррозия может распространиться под оболочку заземляющего провода, что повышает опасность его оплавления во время подачи больших токов на контур заземления в случае аварии.

Специальная защитная смазка предотвращает разрушение металла, но действует она лишь в сухом помещении.

Также ПУЭ запрещает осуществлять поочерёдное заземление электроустановок друг с другом, подключать более одного кабеля на одну площадку заземляющей шины. Если пренебречь такими правилами, то в случае аварии на одной установке она будет создавать помехи в работе соседа.

Такое явление называется электрической несопоставимостью. При неправильном подключении рабочего заземления работы по устранению недостатков опасны для жизни.

Требования к заземляющим конструкциям

Чтобы разобраться в том, что называется рабочим заземлением, а также какие требования предъявляются к таким конструкциям, следует знать, что для защиты людей от удара электрическим током, напряжение которого не превышает 1000 В, необходимо заземлять абсолютно все металлические части электрооборудования.

Немаловажно, чтобы все конструкции, построенные в целях заземления, отвечали всем нормам безопасности, предъявляемым для обеспечения нормальной работоспособности сетей и дополнительных предохранителей от возможной перегрузки.

Опасность соприкосновения с токоведущими частями

При контакте человека с токоведущими частями электрической цепи или с металлическими конструкциями, которые оказались под напряжением в результате нарушения изоляционного слоя кабеля, возможно поражение электрическим током.

Полученная травма проявляется в виде ожога на кожном покрове. От такого удара человек может потерять сознание, возможна остановка дыхания и сердца. Встречаются случаи, когда удар тока при малом напряжении приводит к смерти человека.

Меры предосторожности от поражения током

Чтобы максимально обезопасить людей от контакта с токоведущими частями электроустановки, а также с её металлическими частями, необходимо полностью изолировать опасный объект. Для этого устанавливают различные ограждения вокруг электроустановок.

Контурный заземлитель - Большая Энциклопедия Нефти и Газа, статья, страница 1

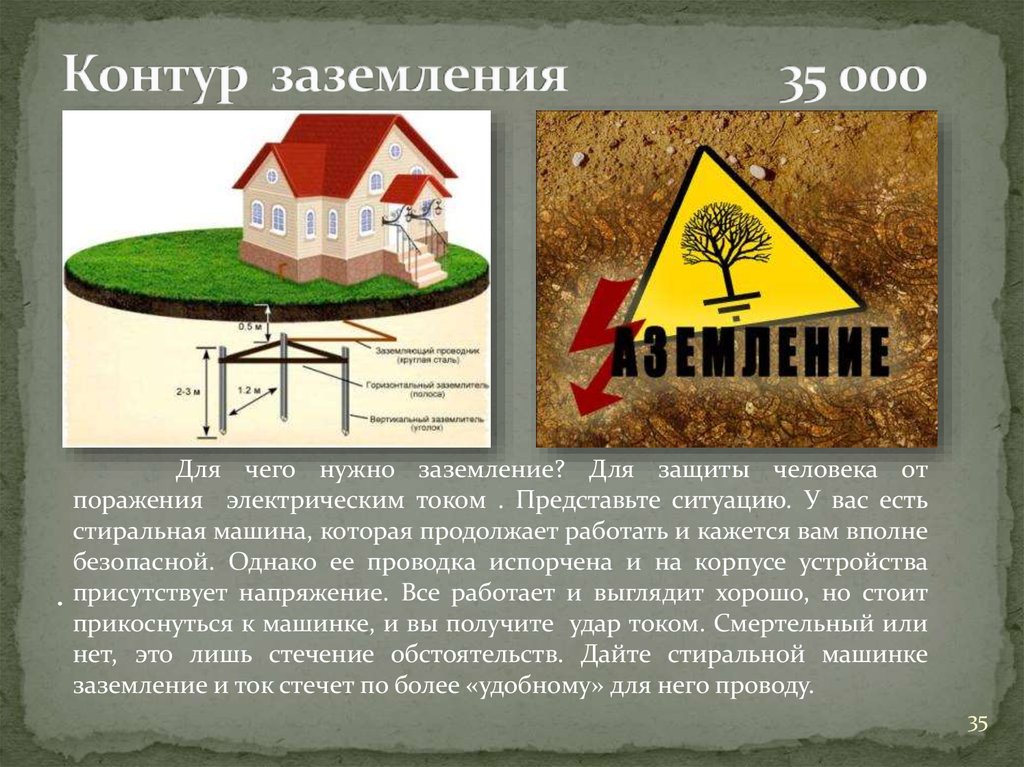

Контурный заземлитель

Cтраница 1

Контурные заземлители совмещают в себе достоинства сосредоточенных и протяженных заземлителей. Большой участок грунта, охватываемый заземлителем, что характерно для протяженных заземлителей, сочетается с малыми расстояниями от места ввода тока до наиболее удаленных частей заземлителя, что является преимуществом сосредоточенных заземлителей. Контурные за землители обладают поэтому малыми аи при больших протяженностях, необходимых для снижения Rn в грунтах с высоким удельным сопротивлением.  [1]

Контурные заземлители располагают по контуру вокруг оборудования в непосредственной близости, поэтому оборудование находится в зоне растекания тока.  [2]

Как выполняется контурный заземлитель для ЗРУ и ОРУ.  [3]

При устройстве контурных заземлителей из ряда стержней целесообразно учитывать и сопротивление растеканию полос. Учет сопротивления полосы дает возможность уменьшить количество труб и стержней.  [4]

Для расширения области применения контурных заземлителей в случаях, когда это возможно по условиям производства строительных работ, рекомендуются вертикальные стержневые или трубчатые заземлители, забиваемые в дно котлована.  [5]

Кривая а относится к контурному заземлителю без внутренних проводников, кривые бив - к сеткам с 4 и 16 ячейками. Как видно из рис. 30 - 4, потенциал по поверхности земли распределяется неравномерно. Наибольший потенциал имеет место над проводниками сетки, наименьший - приблизительно к середине ячейки. Разность потенциалов заземлителя и поверхности земли в том месте, где потенциал имеет минимальное значение, принято называть напряжением в ячейке заземлителя С / я.  [6]

Кривая а относится к контурному заземлителю без внутренних проводников. Кривые бив относятся к сетке с 4 и 16 ячейками. Максимальный потенциал имеет место над проводниками. Потенциал заземлителя несколько выше максимального потенциала на поверхности земли вследствие того, что проводники сетки находятся на некоторой глубине. Разность потенциалов заземлителя и поверхности земли в том месте, где потенциал имеет минимальную величину ( в квадратных ячейках это центр ячейки), принято называть напряжением в ячейке заземлителя.  [8]

Потенциал заземлителей IV группы опор равен потенциалу контурного заземлителя тяговой подстанции.  [10]

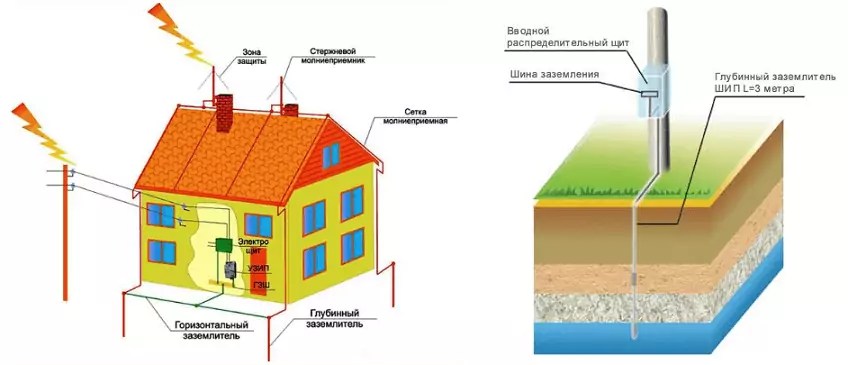

Основным типом заземлителей на электростанциях и подстанциях является контурный заземлитель.  [11]

Присоединение заземляющего устройства II группы опор питающих линий к контурному заземлителю тяговой подстанции требует тщательной проверки обеспечения условий электробезопасности, так как максимальный потенциал заземляющего устройства в этом случае равен потенциалу контурного заземлителя подстанции.  [13]

Пластины в качестве заземлителей применяются редко, а для устройства контурных заземлителей вовсе не применяются вследствие дороговизны их и большого объема требующихся для их укладки земляных работ. Они располагаются в земле вертикально во избежание нарушения соприкосновения с грунтом и нарушения контакта с заземляющими проводниками при возможных осадках грунта. Целесообразно размещение пластин ниже уровня промерзания.  [14]

Страницы:      1    2    3

ХИМСЕРВИС - «Менделеевец»-МГ

Описание Характеристики Условное обозначение Документы

Область применения

Глубинные заземлители «Менделеевец»-МГ используются для установки в местах с низкой электропроводностью поверхностных слоев грунтов, а также в местах плотной застройки или ограниченного землеотвода под анодное поле.

Техническое описание

Глубинный заземлитель является блочно-комплектной конструкцией с высокой степенью заводской готовности.

  1. ферросилидовый электрод;
  2. ферросилидовый электрод;
  3. кабели присоединения
    от каждой секции;
  4. кабельная перемычка;
  5. перегородки;
  6. корпус заземлителя;
  7. газоотводная трубка;
  8. петельное соединение

а - положение блока
для транспортировки;
б - положение блока
для монтажа

Блок глубинного заземлителя состоит из двух секций, в каждой из которых смонтировано по два ферросилидовых электрода, соединенных между собой кабелем присоединения. Токоподвод осуществляется общим кабелем присоединения. Секции блока соединены с помощью петельного соединения. Транспортировка блока осуществляется в положении соединенных секций. При монтаже на трассе секции разворачиваются, принимая соосное положение. На дневную поверхность из устья скважины от блока выходят два кабеля присоединения.

Конструкцией предусмотрено соединение блоков в гирлянду, что позволяет повысить токовую нагрузку и снизить переходное сопротивление. Максимальное количество блоков глубинного заземлителя, устанавливаемых в одну скважину, - 4 шт.

Отвод газов, образующихся при работе глубинного заземлителя, осуществляется с помощью газоотводной трубки, выходящей вместе с магистральными кабелями на дневную поверхность. Газоотводная трубка имеет перфорацию по высоте гирлянды и поставляется под конкретный заказ из расчета одна трубка на одну гирлянду заземлителей, устанавливаемую в одной скважине. Длина газоотводной трубки соответствует глубине бурения скважины.

Для уменьшения сопротивления растеканию тока анодного заземления и снижения скорости растворения рабочих электродов заземлителя прианодное пространство следует засыпать коксо-минеральным активатором.

Состав анодного заземления, монтируемого из заземлителей «Менделеевец»-МГ (количество блоков в скважине, количество скважин, расстояние между скважинами), выбирается в соответствии с проектом катодной защиты в зависимости от удельного сопротивления грунта, местных условий и технико-экономических показателей.

Проектирование системы катодной защиты с использованием заземлителей «Менделеевец»-МГ, а также их установка осуществляется согласно типовому проекту 327.Т-АЗ.

Технические характеристики

НАИМЕНОВАНИЕ ПАРАМЕТРОВЗНАЧЕНИЕ
Токовая нагрузка, А, не более 29,2
Скорость анодного растворения, кг/(А∙год), не более 0,3
Количество электродов в заземлителе, шт. 4
Размер рабочей поверхности электродов (длина х диаметр), мм 1385х85
Номинальная масса электрода, кг 43
Габаритные размеры блока заземлителя в сборе, мм, не более:
- длина (в рабочем / транспортном положении)
- диагональ поперечного сечения (диаметр)

6350/3250
205
Масса блока заземлителя в сборе (без учёта кабеля), кг, не более 250
Максимальное количество блоков заземлителей в скважине, шт., не более 4
Срок службы, лет, не менее 35

Комплект поставки

Комплектность поставки глубинных заземлителей «Менделеевец»-МГ определяется основными параметрами заказа – количеством блоков и глубиной установки в скважину.

В комплект поставки входят все необходимые расходные материалы, которые позволяют осуществить установку заземлителей и их подключение к анодной линии. По заказу количество заземлителей в комплекте и типы используемых кабелей могут изменяться.

Что является определением понятия заземление?

Заземление электроустановок делится на два основных вида – функциональное рабочее и защитное. В некоторых источниках встречаются и дополнительные виды заземлений, такие как измерительное, контрольное, инструментальное и радио.

Рабочее или функциональное заземление

В разделе ПУЭ в параграфе № 1.7.30 дано определение рабочего заземления: «рабочим называют заземление одной или нескольких точек токоведущих частей электроустановки, которое служит не в целях безопасности».

Такое заземление подразумевает электрический контакт с грунтом. Оно необходимо для нормальной эксплуатации электроустановки в штатном режиме.

Назначение функционального заземления

Для того чтобы понять, что называется рабочим заземлением, следует знать его основное назначение – устранение опасности удара током в случае соприкосновения человека к корпусу электроустановки или к её токоведущим частям, которые в данный момент находятся под напряжением.

Такая защита применяется в сетях с трёхфазной системой распределения тока. Изолированная нейтраль необходима для электросети, где напряжение не превышает 1 кВ. В сетях с напряжением свыше 1 кВ защитное заземление допускается делать с любым режимом нейтрали.

Как работает защитное (функциональное) заземление

Принцип действия функционального заземления заключается в снижении напряжения между корпусом, который в результате непредвиденной аварии оказался под током, и землёй до безопасной для человека величины.

Если корпус электроустановки, оказавшийся под током, не оснащён функциональным заземлением, то прикосновение человека к нему равносильно контакта с фазным проводом.

Если учесть, что сопротивление обуви человека, который дотронулся до электроустановки, и пола, на котором он стоит, ничтожно мала относительно земли, то ток может достигнуть опасной величины.

При правильной работы функционального заземления ток, проходящий через человека, будет безопасным. Напряжение во время прикосновения также будет незначительным. Основная часть электроэнергии будет уходить через заземляющий проводник в землю.

Различия между рабочим и защитным заземлениями

Рабочее и защитное заземление отличается друг от друга прежде всего назначением. Если первое необходимо для обеспечения правильной и бесперебойной работы электрооборудования, то второе служит для защиты людей от поражения электрическим током. Также оно защищает и оборудование от поломок в случае пробоя какого-нибудь электрического прибора на корпус. Если здание оборудовано громоотводом, такой тип заземления защитит приборы от перегрузки в случае удара молнии.

Рабочее заземление электроустановок, в случае возникновения чрезвычайной ситуации, сыграет роль защитного, но основная её функция — обеспечение правильной бесперебойной работы электрооборудования.

В неизменном виде функциональное заземление применяют только на промышленных объектах. В жилых домах используется заземляющий проводник, который подводится к розетке. Однако есть бытовые приборы в доме, которые таят в себе потенциальную опасность для потребителя, поэтому не будет лишним заземлить их, используя глухозаземлённую нейтраль.

Домашние приборы, которые требуется подключить к рабочему заземлению:

  1. Микроволновка.
  2. Духовка и плита, которые работают за счёт электричества.
  3. Стиральная машина.
  4. Системный блок персонального компьютера.

Конструкция заземления

Рабочее заземление представляет собой вбитые в землю железные штыри, играющие роль проводников, на глубину около 2-3 метров.

Такие металлические прутья соединяют заземлительные клеммы электрооборудования с шиной заземления, тем самым образуя металлосвязь.

Металлосвязь есть в каждом жилом доме. Это сварная железная конструкция, которая соединяет друг с другом верхние концы заземлителей. Её заводят к вводному щитку дома для дальнейшей разводки по квартирам.

В качестве заземляющего проводника используют шину или провод с сечением не менее 4 кв. мм, окрашенные в жёлтые и зелёные полосы. Кабель в основном используют для переноса функционального заземления от шины к шине.

В целях безопасности проводится периодическая проверка электронного сопротивления металлической связи заземления. Оно измеряется от клеммы заземления электроустановки до наиболее удалённого от неё наземного контура заземления. Показатель сопротивления в любой части рабочего заземления не должен превышать 0,1 Ом.

Для чего делают несколько заземлителей?

Электроустановку нельзя оснащать только одним заземлителем, поскольку почва является нелинейным проводником. Сопротивление земли находится в сильной зависимости от напряжения и площади контакта с воткнутыми штырями рабочего заземления.

У одного заземлителя площадь контакта с почвой будет недостаточной, чтобы обеспечить бесперебойную работу электроустановки. Если установить 2 заземлителя на расстоянии в несколько метров друг от друга, то появляется достаточная площадь контакта с землёй. Однако следует помнить, что разносить слишком далеко металлические части заземления нельзя, поскольку связь между ними прервётся.

В итоге останется только два отдельно установленных в почву заземлителя, никак не связанных друг с другом. Оптимальное расстояние между двумя контурами заземления составляет 1-2 метра.

Как нельзя осуществлять заземление?

Согласно параграфу 1.7.110 ПУЭ, запрещается использовать в качестве рабочего заземления любые виды трубопроводов. Кроме того, запрещено выводить заземляющий кабель наружу и подключать его к неподготовленной контактной площадке на шине.

Такой запрет объясняется тем, что каждый металл имеет свой индивидуальный потенциал. При воздействии внешних факторов образуется гальванический пар, который способствует процессу электроэрозии. Коррозия может распространиться под оболочку заземляющего провода, что повышает опасность его оплавления во время подачи больших токов на контур заземления в случае аварии.

Специальная защитная смазка предотвращает разрушение металла, но действует она лишь в сухом помещении.

Также ПУЭ запрещает осуществлять поочерёдное заземление электроустановок друг с другом, подключать более одного кабеля на одну площадку заземляющей шины. Если пренебречь такими правилами, то в случае аварии на одной установке она будет создавать помехи в работе соседа.

Такое явление называется электрической несопоставимостью. При неправильном подключении рабочего заземления работы по устранению недостатков опасны для жизни.

Требования к заземляющим конструкциям

Чтобы разобраться в том, что называется рабочим заземлением, а также какие требования предъявляются к таким конструкциям, следует знать, что для защиты людей от удара электрическим током, напряжение которого не превышает 1000 В, необходимо заземлять абсолютно все металлические части электрооборудования.

Немаловажно, чтобы все конструкции, построенные в целях заземления, отвечали всем нормам безопасности, предъявляемым для обеспечения нормальной работоспособности сетей и дополнительных предохранителей от возможной перегрузки.

Опасность соприкосновения с токоведущими частями

При контакте человека с токоведущими частями электрической цепи или с металлическими конструкциями, которые оказались под напряжением в результате нарушения изоляционного слоя кабеля, возможно поражение электрическим током.

Полученная травма проявляется в виде ожога на кожном покрове. От такого удара человек может потерять сознание, возможна остановка дыхания и сердца. Встречаются случаи, когда удар тока при малом напряжении приводит к смерти человека.

Меры предосторожности от поражения током

Чтобы максимально обезопасить людей от контакта с токоведущими частями электроустановки, а также с её металлическими частями, необходимо полностью изолировать опасный объект. Для этого устанавливают различные ограждения вокруг электроустановок.

Смотрите также:
  • Красим деревянный дом снаружи
  • Здоровые и энергосберегающие строительные материалы
  • Антисептики для сруба дома, бани. Какой лучше выбрать и купить?
  • Тонкости в остеклении «хрущевских» балконов
  • Из чего делают фарфор?
  • Столешницы из жидкого камня
  • 104 Инструкцияпо безопасности для электромонтеров контактной сети

    жения осуществляется только указателем напряжения. При подъе0 ме на опоры для проверки отсутствия напряжения электромонтер не должен приближаться к проводам на расстояние менее 0,8 м.

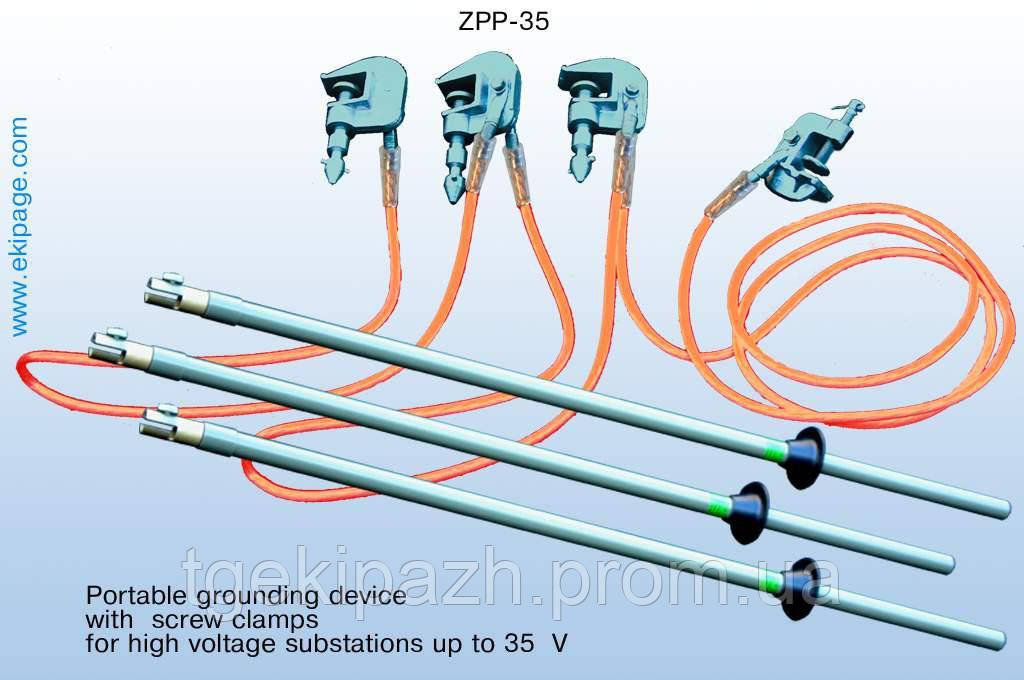

    8.5.7. Наложение заземлений, переносных шунтирующих штанг или перемычек выполняется в соответствии со схемами, при0 веденными в таблице 3.

    Заземлителем для контактной сети, ПР и ДПР является тяго0 вый рельс.

    Если заземление непосредственно на рельс затруднено, разре0 шается заземлять провода контактной сети, ПР и ДПР на трос груп0 пового заземления и непосредственно на металлическую опору или на видимый заземляющий спуск опоры после визуальной провер0 ки их присоединения к рельсу или ДТ и шунтирования искрового промежутка (диодного заземлителя) перемычкой сечением не ме0 нее 50 мм2.

    При работах на воздушных питающих линиях контактной сети в тех случаях, когда соединение их с рельсом затруднено, линию допускается заземлять на отсасывающую линию тяговой подстан0 ции, кроме стыковых тяговых подстанций и совмещенных с под0 станциями энергосистемы.

    Если отсасывающая линия проходит в стороне от путей, то воздушные питающие линии следует заземлять на дополнитель0 но монтируемый на время работ трос группового заземления, на0 дежно закрепленный к рельсам.

    Заземлителем для ВЛ являются заземляющие спуски (после проверки их целостности) на железобетонных опорах, тяговые рельсы, стационарные контуры заземления трансформаторов на опоре ВЛ, комплектной трансформаторной подстанции, кабель0 ной муфты, опоры с линейным разъединителем, разрядником или опоры ВЛ с заземлителем или специальные заземлители, погру0 женные в грунт на глубину не менее 0,5 м. Запрещено погружать заземлитель в балластную призму.

    После проверки отсутствия напряжения переносное заземле0 ние должно быть наложено на отключенные токоведущие части.

    Заземляющие штанги не допускается устанавливать непосред0 ственно у места работ во избежание нарушения контакта.

    Что такое заземление, что нужно заземлять, преимущество

    Заземлением принято считать электрическое соединение предмета из проводящего материала с землёй. На первый взгляд это довольно простая конструкция, которая состоит из заземлителя и заземляющего проводника. Давайте разберемся в этих двух понятиях.

    1. Заземлитель, представляет собой одиночный электрод или группу электродов, которые находятся в контакте с землёй. Функциональность заземлителя в первую очередь определяют сопротивлением заземления. Оно должно находиться на максимально низком показателе. Тестирование проводится различными методами. За основу можно взять глубинный заземлитель.
    2. Заземляющий проводник, служит для соединения заземляющего устройства непосредственно с самим заземлителем. Стержень может быть выполнен из металла, меди и других подобных материалов. Детально ознакомится с устройством поможет видео

    Недопустимые ошибки в устройстве заземления

    • Неправильные РЕ – проводники. Нельзя допускать в качестве заземлителя водопроводные или отопительные трубы. Помните, что трубы могут подаваться коррозии металла, и электрический контакт из – за этого будет нарушен. Так же трубопровод может быть разобран для ремонта.
    • Соединение рабочего нуля РЕ – проводника. Данное явление часто встречается и чревато своими последствиями. Такое нарушение приводит к появлению пульсирующих токов по проводнику. Так же заземлитель может подавать сигналы в виде прекращения работы, и отключения устройства.

    Помните, что наилучшим шагом к установлению заземлителя станет помощь специалиста. Конечно, если такой возможности нет, нужно помнить о всех нюансах и тонкостях проведения работы. Не забывайте об основных ошибках, которые допускают при установлении прибора, и не совершайте их.

    Что и почему необходимо заземлять

    Вся наша жизнь неотрывно связана с электрической энергией. Каждый день мы пользуемся парой приборов (утюг, электрический чайник, компьютер и так далее). Главной задачей заземлителя, является обезопасить этих «помощников человека» от короткого замыкания, а себя от удара высокого напряжения. В каких случаях необходимо установить заземлитель.

    1. Если номинальное напряжение превышает 45 В, а при использовании электрической энергии свыше 115 В, установление заземлителя станет обязательной процедурой.
    2. Если переменное напряжение свыше 400 В и находится в постоянном свыше 450 В любых электрических установках.

    Не стоит забывать, что без заземлителя на данный момент не обходится ни одно крупное предприятие. Поскольку именно в таких учреждениях проходит высокий уровень напряжения. Заземлитель предотвращает нежелательные ситуации на целых 98%.

    Преимущества заземления

    • Легкость установки и монтажа. Справиться с работой может 1 человек. Установление проходить без включения специальной техники. Чем глубже электрод будет находиться в земле, тем он будет более эффективен.
    • Еще одним веским преимуществом, является компактность и минимальная площадь заземления. Это позволит установить прибор, как на даче, так и в любом жилом доме подвала.
    • Стойкость деталей к коррозии, а значит никаких механических повреждений;
    • Новые модели помогут соединить детали без сварки.

    Еще раз обратите внимание на то, что устанавливать заземление, могут только люди, имеющие необходимые знания и навыки. Малейшие ошибки, могут привести к большой трагедии. Устройство заземления – это ответственная работа.

    Заземление фундамента

    Использование фундаментного заземлителя является экономичным решением, позволяющим получить хороший заземлитель с большим сроком службы.

    Использование фундамента здания в качестве заземлителя является предпочтительным вариантом заземления при условии обеспечения непрерывной электрической связи по его арматуре.

    Заземляющие электроды должны располагаться на глубине не менее 0,5 м за пределами защищаемого объекта и быть как можно более равномерно распределенными.

    Данный тип заземления имеет ряд преимуществ, а именно:

    • не требует земляных работ;
    • глубина установки заземлителя исключает возможность воздействии на него отрицательных влияний сезонных погодных условий;
    • обеспечивается хороший контакт с грунтом;
    • охватывается фактически вся поверхность фундамента здания, что приводит к минимизации импеданса заземлителя;
    • обеспечивается оптимальное расположение заземления для системы молниезащиты;
    • с начала монтажа здания заземлитель можно использовать В качестве заземления для электрической установки стройплощадки.

    Помимо эффекта заземления, находящиеся в бетоне заземляющие проводники обеспечивают хорошую базу для основной системы уравнивания потенциалов.

    Учитывая, что фундаментный заземлитель состоит из металлических элементов, залитых бетоном в фундаменте строительного объекта, для обеспечения непрерывности передачи тока в такой конструкции следует обращать особое внимание на качество соединения металлических элементов.

    Для обеспечения гарантированного электрического соединения арматуры рекомендуется комплектовать фундамент дополнительной внутренней ячеистой сетью выполненной из стержней или полосового металла и связанной со сталью арматуры с помощью винтовых зажимов. Шаг крепления должен составлять не более 2-х метров.

    Металлическую арматуру фундамента можно использовать в качестве заземлителя, при условии, что соединения удовлетворяют требованиям надежной механической и непрерывной электрической связи.

    Для функционирования в качестве заземлителя системы молниезащиты из фундамента должны быть предусмотрены внешние выводы для подключения токоотводов.

    При невозможности использования фундаментного заземления необходимо предусматривать искусственные заземлители (глубинные либо кольцевые).

    Общие требования

    У бетона, применяемого для сооружения фундаментов зданий, есть определенная проводимость и, как правило, хороший контакт с окружающим грунтом. Поэтому электроды из черного металла полностью встроенные в бетон можно применять как заземлители, при условии, что бетон не изолируют от грунта с помощью специальной теплоизоляции или другими способами. Из-за химических и физических эффектов черный металл, сталь горячего цинкования и другие металлы, встроенные в бетон на глубину больше 5 см, надежно защищены от коррозии практически на все время существования здания. Также, где это возможно, следует применять проводящие конструкции зданий.

    Пример применения замоноличенных в бетон фундаментных заземляющих электродов

    Если фундамент здания должен быть полностью защищен от потери тепловой энергии с помощью изоляции из непроводящих материалов, или если фундамент должен иметь гидроизоляцию (например, применяют пластмассовые листы толщиной больше 0,5 мм), использование бетонного фундамента в качестве заземлителя неэффективно.

    В этих случаях металлическую арматуру можно применять для защитного уравнивания потенциалов, а в целях заземления следует применять другой заземлитель, например, замоноличенные в бетон фундаментные заземляющие электроды, расположенные ниже изолированного фундамента, или размещение заземления вокруг здания или заглубленные в грунт фундаментные заземляющие электроды.

    Конструкция замоноличенных в бетон фундаментных заземляющих электродов

    1. Для конкретных фундаментов без металлической арматуры, конструкция замоноличенных в бетон фундаментных заземляющих электродов должна соответствовать типу и размерами фундамента. Предпочтение следует отдавать замкнутым кольцевым конструкциям, состоящим из одного или нескольких колец или прямоугольным конструкциям с линейными размерами до 20 м.
    2. Чтобы избежать снижения (менее 5 см) расстояния до грунта, замоноличенных в бетон проволочных электродов, следует применять специальные средства. Если в качестве электродов используют полосу, то она должна быть зафиксирована относительно края, таким образом, чтобы избежать образования полостей без бетона под полосой. Если присутствует арматура, проволочные электроды должны быть скреплены с ней с промежутками не более 2 м. Применение клиновых соединителей следует избегать.
    3. У замоноличенных в бетон проволочных электродов должен быть выполнен, по крайней мере, один вывод (терминал) для каждого бетонного элемента здания, для соединения с электрической системой здания, с соответствующей точкой контакта (например, с главной заземляющей шиной) или должно быть окончание в специальном закладном элементе, заложенном в поверхность бетона для соединения. В точке соединения вывод должен быть доступен для обслуживания и измерений.

    Для системы молниезащиты и для зданий со специальными требованиями относительно оборудования информационных технологий, требуется более одной точки подключения к заземлителю, например, для токоотвода системы молниезащиты.

    Для соединений в фундаменте проложенных в грунте вне бетонного фундамента должна быть учтена возможность коррозии стальных проводников. Для таких соединений, рекомендуется, чтобы они входили в бетон в пределах здания или снаружи, на соответствующей высоте над уровнем земли.

    1. Соединения должны быть надежными и с соответствующими электрическими характеристиками
    2. Металлическую арматуру фундамента можно использовать в качестве электрода, при условии, что соединения удовлетворяют техническим требованиям. Паяные соединения допускаются только с разрешения главного инженера (архитектора) проекта на основании анализа конструкции здания. Соединения, с применением проволочной стальной брони не используют в качестве защиты, но могут подходить для обеспечения электромагнитной совместимости информационных технологий. Напряженную арматуру не следует использовать в качестве заземлителя.

    Если сваренные сетки, сделанные из проводов меньшего диаметра, применяют для армирования, то их можно использовать в качестве электродов, если они надежно соединяются больше чем в одной точке с выводом или другими частями заземлителя, чтобы обеспечить, по крайней мере, ту же самую площадь поперечного сечения. Минимальный диаметр отдельных проводников таких сеток должен быть не менее 5 мм с четырьмя соединениями между выводом и сеткой в различных точках каждой сетки.

    1. Соединение электродов не должно выполняться транзитом между различными частями протяженных фундаментов. В этом случае, для обеспечения необходимых электрических соединений, соединители должны быть установлены вне бетонного основания.
    2. Замоноличенные в бетон фундаментные заземляющие электроды отдельных опор (например, при строительстве больших помещений), должны быть соединены с замоноличенными в бетон фундаментными заземляющими электродами других опор, с применением соответствующих заземляющих проводников.
    Возможные проблемы коррозии для других заземленных установок, расположенных снаружи замоноличенных в бетон фундаментных заземляющих электродов

    Следует учитывать, что обычная сталь (без покрытия или горячего цинкования) замоноличенная в бетон обладает электрохимическим потенциалом, равным меди, заглубленной в грунт. Следовательно, есть опасность электрохимической коррозии с другим заземлителем, выполненном из стали и заглубленным в грунт вблизи фундамента, и соединенным с замоноличенным в бетон фундаментным заземляющим электродом. Этот эффект можно также наблюдать для армированных фундаментов больших зданий.

    Никакой стальной электрод не следует устанавливать в грунте вблизи бетонного фундамента кроме электродов, изготовленных из нержавеющей стали или изготовленных другим способом с хорошей защитой от влаги.

    Горячее цинкование, окраска или другие подобные покрытия не достаточны для этих целей. Дополнительные заземлители вокруг и около таких зданий не следует изготавливать из стали горячего цинкования для обеспечения достаточного срока службы этой части заземлителя.

    Окончание работ по установке замоноличенных в бетон фундаментных заземляющих электродов

    После подготовки электродов и/или соединенной арматуры, перед заливкой бетона следует подготовить соответствующие документы. Документы должны содержать описание, планы и фотографии и быть включены в состав основного комплекта документов электрической установки.

    Бетон, применяемый для фундамента, должен содержать не менее 240 кг цемента на 1м3 бетона. У бетона должна быть соответствующая полужидкая консистенция, чтобы заполнить все полости, расположенные ниже электродов.

    Earth Electrode - обзор

    Питание от сети переменного тока

    Источники питания генерируются почти везде как переменный ток (AC), что означает, что ток постоянно меняет направление. В Великобритании это изменение направления происходит 50 раз в секунду (50 Гц). Машины, которые на самом деле вырабатывают эту энергию, известны как генераторы, и у них есть три идентичных набора обмоток, в которых генерируется ток. Один конец каждой обмотки соединен с общей точкой, или звездой, которая называется нейтралью.Другие концы обмоток выведены на три провода или фазы питающих кабелей. Для целей идентификации они имеют цветовую кодировку: красный, желтый и синий, а токи, передаваемые в каждой фазе, имеют смещение 120 °.

    Электроснабжение городов и деревень обеспечивается электростанциями по всей стране через систему воздушных и подземных сетей и трансформаторов, которые ступенчато понижают напряжение от высокого передаваемого напряжения до нормального сетевого напряжения, используемого потребителем.Национальная сеть отвечает за передачу электроэнергии в больших объемах, напряжением 400 кВ, в системе Super Grid System. Затем местные органы управления электроэнергией несут ответственность за распределение электроэнергии от сетевых станций всем промышленным и бытовым потребителям. Это достигается за счет использования сети воздушных линий и подземных кабелей (обычно на 132 и 33 кВ) для подачи энергии к основным центрам нагрузки, а также воздушных линий 11 кВ и подземных кабелей для распределения мощности по отдельным центрам нагрузки, где вторичные подстанции понижают напряжение до потенциала сети.От этих подстанций, состоящих из полюсных трансформаторов и изолирующих устройств или заземленных трансформаторов и распределительных устройств, низковольтные воздушные и подземные сети подводятся к клеммам питания потребителей. Электроэнергия переменного тока распределяется в основном по трехфазным сетям, хотя в некоторых сельских районах доступны только однофазные сети. Таким образом, на стороне низкого напряжения большинства местных трансформаторов будут обнаружены четыре клеммы: красная, желтая и синяя фазы и нейтраль. Между каждой фазой и нейтралью есть напряжение 240 В.Однако между фазами напряжение составляет 415 В. По этой причине вторичное выходное напряжение трансформаторов задано как 415/240 В. Это показано на рисунке 8.1.

    Рисунок 8.1. Трехфазное питание

    Энергоснабжающие организации должны поддерживать напряжение на клеммах питания потребителя в пределах 6% от номинального напряжения, что составляет 224–256 В. Различные системы распределения электроэнергии между потребителями определены в Части 2. Правил проводки IEE, а в Великобритании обозначаются TT, TN-S или TN-CS.Большинство внутренних потребителей обеспечиваются однофазным питанием, если не ожидается исключительно тяжелая нагрузка. Однако большинство производственных помещений обеспечиваются трехфазным питанием, так как нагрузка может быть высокой, а для тяжелого оборудования требуются трехфазные двигатели.

    Силовые трансформаторы более эффективны, если нагрузка на каждой фазе примерно одинакова, поэтому однофазные сети обычно подключаются к чередующимся фазам, а трехфазным потребителям рекомендуется балансировать свои нагрузки по трем фазам.

    Местные органы управления предоставляют услуги подземного кабеля или воздушной линии, которые заканчиваются в удобной точке внутри помещения. Подземные коммуникации заканчиваются на кронштейне высоко на стене здания, а изолированные провода проходят через стену к месту установки счетчика. Подземные коммуникации, как правило, проходят ниже уровня пола через воздуховоды. Подводные или подземные служебные провода подключаются к главному предохранителю электрического щита. Обычно это 100 А для бытовых нужд.От этой точки предохранителя подводится питание к счетчику; однако при трехфазном питании используются три основных предохранителя с одним составным счетчиком.

    В подземных коммуникациях для заземления используется либо свинцовая оболочка кабеля, либо, как в случае пластиковых кабелей, проволочная броня. Отдельный провод обычно связывается и припаивается к оболочке или броне в месте вывода, а затем подводится к блоку соединителя заземления. Все защитные провода в собственности возвращены в этот блок.

    Для воздушных линий может быть обеспечен блок заземления, если используется защитное многократное заземление (PME). В других случаях необходимо использовать заземляющий электрод в сочетании с автоматическим выключателем дифференциального тока. В некоторых случаях предусматривается отдельный наземный заземляющий провод. В больших многоквартирных домах или офисах обслуживание каждого этажа обеспечивается «восходящей магистралью». Обычно они не встречаются в домашнем труде. В таких случаях, когда инженер системы охранной сигнализации обнаруживает растущую сеть, будет видно, что счетчики потребителей расположены на отдельных этажах, а поднимающаяся сеть используется для подачи основной массы вверх по зданию.Подуслуги будут ответвляться на разных этажах. Сами сети состоят из одной из следующих систем:

    (1)

    Жесткие проводники в защитном кожухе.

    (2)

    Одножильные или многожильные кабели с бумажной или ПВХ изоляцией и оболочкой или кабели с минеральной изоляцией и медной оболочкой (MICS). Они проходят на скобах или кабельном лотке в вертикальном желобе, в котором не должно быть горючих материалов. Многожильные кабели из бумаги или ПВХ обычно армированы.

    (3)

    Одножильные одножильные кабели без оболочки с изоляцией из ПВХ, заключенные в кабелепровод или короб.

    Счетчики потребителей часто располагаются таким образом, чтобы их можно было читать без необходимости входить в помещение. Счетчик может быть виден через небольшое антивандальное окошко. В многоэтажных многоквартирных домах счетчики могут устанавливаться в стояке, идущем вверх по зданию или другой коммунальной территории. Из этого следует, что инженер по системе охранной сигнализации должен знать, откуда источник питания и где он входит в здание.Из этого также следует, что в одном помещении может существовать более одной фазы, поэтому необходимо принять дополнительные меры предосторожности, чтобы гарантировать, что работа не будет выполняться более чем в одном источнике. Эти многофазные системы, как правило, не встречаются в домашних условиях, но они определенно будут в коммерческом и промышленном секторе. Всегда следите за тем, чтобы источник был проверен и протестирован, как описано выше. Теперь становится уместным взглянуть на защиту цепей и аппаратов.

    (PDF) Снижение интерференции при записи ЭКГ за счет использования двойного заземляющего электрода

    («условия повышенной интерференции»), симметричных электродов

    и несбалансированных электродов. Для данного вывода и одного заземляющего электрода

    больший ток смещения i

    p

    , связанный с корпусом

    , приводит к увеличению помех, но не

    , обязательно пропорционально i

    p

    (рис. 6a и 6b по сравнению с

    Рис.7а и 7б). Для разных выводов и одного заземляющего электрода

    помехи не обязательно увеличиваются с i

    p

    (на рисунках 7a и 7b они меньше, чем на рисунках 8a и 8b). Это

    показывает, что доля i

    p

    , которая протекает между двумя записывающими электродами

    , сильно зависит от положения электродов

    , и, следовательно, i

    p

    Z

    t

    в ( 1) лучше заменить

    на

    α

    i

    p

    Z

    t

    (0 ≤ α ≤ 1), чтобы указать, что только часть i

    p

    проходит между перекодированием электроды, как указано в [1].

    При использовании заземляющего электрода рядом с каждым регистрирующим электродом

    (и без электрода на правой ножке) уменьшение помех

    зависит не только от согласования между двумя заземляющими

    токов i

    p1

    и i

    p2

    , но и на опережение, и близость к

    ЛЭП. Таким образом, относительно разные токи заземления для

    одного вывода могут создавать помехи, аналогичные более сбалансированным токам

    для другого вывода (рис.8c и 8d по сравнению с

    Рис. 6c и 6d). Это может быть связано с различным импедансом

    между каждым регистрирующим электродом и соответствующим заземляющим электродом

    , поскольку импеданс кожного электрода

    зависит от участка тела [13]. Кроме того, для данного отведения

    помехи могут быть меньше, даже если разница

    между i

    p1

    и i

    p2

    больше, в зависимости от расстояния до линий электропередач

    (рис.7c и 7d по сравнению с фиг. 6а и 6б).

    Дисбаланс электродов не оказывает значительного влияния на эффективность метода двойных заземляющих электродов

    . Если соотношение

    между синфазным входным импедансом усилителя

    и импедансом электрода (Z

    C

    / Z

    e3

    ) недостаточно велико

    , дисбаланс электродов может снизить эффективный

    CMRR и выходная интерференция увеличиваются, как показано на рис.

    , рис.9a и 9b по сравнению с фиг. 8а и 8б. Однако

    при использовании заземляющего электрода рядом с каждым записывающим электродом

    , для данного провода и расстояния до линий электропередач, помехи

    уменьшаются всякий раз, когда i

    p1

    ≈ i

    p2

    , как наблюдается в

    Фиг. 9c и 9d по сравнению с фигурами 8c и 8d.

    Таким образом, не наблюдалось ни одного случая

    , где для данного отведения и положения объекта относительно линий электропередачи

    использование заземляющего электрода рядом с каждым записывающим электродом

    не уменьшало помех по сравнению с

    использование одного заземляющего электрода на правой ножке для заземленного усилителя

    .Этот метод уменьшения интерференции дифференциального режима

    также должен работать для изолирующих усилителей

    , поскольку его эффективность зависит не от того, сколько тока линии электропередачи

    протекает на землю сигнала, а от

    , сбалансированного между токами, протекающими от каждого сигнала

    заземляющий электрод. Наконец, этот метод может быть применен к обычному записывающему оборудованию

    , поскольку он не подразумевает каких-либо модификаций схемы

    или специальных соединений.

    БЛАГОДАРНОСТИ

    Эта работа финансируется Министерством образования и науки Испании

    по контракту TEC2007-66331 и

    Европейским фондом регионального развития. Делия Диас -

    , аспирантка UPC, получившая стипендию от

    CONACyT (Мексика). Авторы также признательны Франсису Лопесу за техническую поддержку

    .

    ССЫЛКИ

    [1] Дж. К. Хухта и Дж. Г. Вебстер, «Интерференция 60 Гц в электрокардиографии

    »,

    IEEE Transactions on Biomedical

    Engineering,

    vol.BME-20, №

    или

    . 2, стр. 91-101, март 1973 г.

    [2]

    Н.В. Такор и Дж. Г. Вебстер, «Беспроблемная запись ЭКГ

    с двумя электродами»,

    IEEE Transactions on

    Biomedical Engineering

    , vol. . БМЕ-27, №

    или

    . 12, pp. 699-704,

    December 1980.

    [3] BB Winter и JG Webster, «Уменьшение помех

    из-за синфазного напряжения в усилителях биопотенциала»,

    IEEE Transactions on Biomedical Engineering

    , т.BME -

    30, n

    o

    . 1, стр. 58-62, январь 1983 г.

    [4] Р. Паллас-Арени, «Характеристики подавления помех для усилителей биопотенциала

    : сравнительный анализ»,

    IEEE

    Transactions on Biomedical Engineering,

    т. 35, n

    o

    . 11,

    pp. 953-959, November 1988.

    [5] А. К. Меттинг ван Рейн, А. Пепер А. и К. А.

    Grimbergen,

    «Высококачественная запись биоэлектрических событий.Часть 1

    Уменьшение помех, теория и практика »,

    Медицина и

    Биологическая инженерия и вычисления

    , том. 28, стр. 389-397,

    1990

    .

    [6] М. Ф. Чимено и Р. Паллас-Арени, «Комплексная модель

    для помех от линий электропередачи при измерениях биопотенциала

    »,

    IEEE Transactions on Instrumentation и

    Measurement,

    vol. 49, n

    o

    .3, стр. 535-540, июнь 2000 г.

    [7] Р. Паллас-Арени и Дж. Коломинас, «Дифференциальный режим

    Интерференция в усилителях биопотенциала»,

    IEEE Engineering

    в Обществе медицины и биологии 11

    th

    Annual International

    Conference

    , 1989.

    [8] DP Dobrev, «Двухэлектродный усилитель биопотенциала»,

    Medical & Biological Engineering & Computing

    , vol. 40,

    с.546-549, 2002

    .

    [9] E. M. Spinelli, M. A. Mayosky, «Two-Electrode

    Biopotencial Measurements: Power Line Interference

    Analysis»,

    IEEE Transactions on Biomedical Engineering

    ,

    vol. 52, n

    o

    . 8, стр. 14361-1442, август 2005 г.

    [10] Адли и Ямамото, «Анализ баланса импеданса для

    Устранение помех от линии электропередачи в сигнале ЭКГ»,

    IEEE

    Конференция по измерительным приборам и измерительным технологиям

    ,

    с.235-238, Сент-Пол, Миннесота, США, май 1998.

    [11] Э.М. Спинелли, Р. Паллас-Арени и М.А: Майоски, «AC-

    Coupled Front-End для измерения биопотенциала»,

    IEEE

    Транзакции по биомедицинской инженерии

    , т. 50, n

    o

    . 3,

    pp. 391-395, March 2003.

    [12] IEC 2000. 60601-1.

    Медицинское электрическое оборудование. Часть 1:

    Общие требования к безопасности и основным характеристикам

    .

    [13] Дж. Роселл, Дж. Коломинас, П. Риу, Р. Паллас-Арени и Г.

    Вебстер, «Импеданс кожи от 1 Гц до 1 МГц»,

    IEEE

    Транзакции по биомедицинской инженерии ,

    т. 35, n

    o

    . 8,

    pp. 649-651, август 1988.

    Химическая система медных заземляющих электродов, Производитель химических заземляющих электродов

    Используя проводимость коллоидного соединения, вся система может подвергаться ионному обмену в течение длительного времени, таким образом образуя идеальную систему заземления электролитических ионов.После того, как в проводник будет встроен наполнитель с медленным высвобождением, сопротивление заземления будет постепенно уменьшаться, достигая стабильного значения от шести месяцев до одного года, а встроенный процесс медленного высвобождения может длиться несколько лет. Основные соединительные части ионного заземляющего электрода сварены плавлением, что позволило превзойти другие способы соединения и облегчить ослабление соединения.

    Соединительный провод представляет собой стальной многопроволочный, покрытый медью, сваренный медью, сечением 95 мм2 и длиной 3 м, опрессованный на клемму заземления / медный наконечник для облегчения соединения с сетью заземления.

    Спецификация химического заземляющего электрода и модели

    Продукты

    Модель No.

    Диаметр

    мм

    Длина

    мм

    Масса

    Кг

    Импульсный ток

    Значение PH

    (ΔR)

    100 Ом · М

    Химический заземляющий электрод

    BSD-CGES55

    55

    1500

    10

    ≤1%

    7 +/- 5%

    0.6

    3000

    20

    ≤1%

    7 +/- 5%

    0,4


    BEISUDA - один из профессиональных производителей химических заземляющих электродов из Китая.Система химических заземляющих электродов электролитно-ионной системы BEISUDA COMPANY полностью соответствует требованиям оборудования защиты заземления, например UL, NEC, ANS, lEC, BC и другим международным стандартам.

    Химический заземляющий электрод Область применения Молниезащита и заземление для нефтехимических предприятий, нефтехранилищ, электростанций, подстанций, базовых станций связи, аэропортов и компьютерных залов сети и т.д. Главная> Заземляющие электроды

    8-фут.Комплект заземляющих стержневых электродов

    Комплект из пяти частей:
    • Муфта с одной резьбой 5/8 "
    • Два 4-футовых заземляющих стержня с медным покрытием с резьбой на одном конце каждого стержня
    • Одна приводная шпилька 5/8 "с резьбой
    • Один зажим для заземляющего стержня 5/8 ", внесенный в список UL
    Характеристики:
    • Правильная сборка полностью соответствует UL 467
    • Соответствие NEC и NESC
    • Соответствует NEMA GR-1 в собранном виде
    • Стандартный резьбовой узел; всего пять частей
    • Без компрессионных компонентов
    • Устанавливается с высоты земли, безопасно и просто
    • Простота транспортировки и обращения
    • Общий вес: 8 фунтов
    • Сделано в США
    • Доступно для покупки по штуке (шт.) только
    6258R-KIT Комплект электродов заземляющего стержня
    Каталог
    Число
    Диаметр
    & Длина
    (Собранный)
    шт.Per
    Картонная коробка
    Вт.
    на 100
    за штуку
    Цена
    Коробка
    Цена
    6258R-КОМПЛЕКТ 5/8 "x 8 ' 1 800 $ 34.95 $ 34,95

    Как установить электрод заземления в жилом помещении | Руководства по дому

    Главная электрическая панель дома - это критический узел, через который внешняя энергия поступает в здание и распределяется по всему дому.В типичном североамериканском доме 120 вольт поступает на панель и направляется в различные комнаты и электрические системы. Если молния ударит в дом - или даже в землю поблизости - скачок электричества может разрушить панель, сделав ее бесполезной. Он также может вызвать перегрузку электрических проводов, розеток, выключателей и устройств в доме. Это может даже вызвать пожар. Электрод заземления жилого помещения представляет собой медный стержень длиной 8 футов, вбитый в землю за пределами дома и соединенный с нейтральной стороной главной панели медным кабелем.Его задача - отводить электрические скачки от дома к земле.

    Позвоните по номеру телефона для маркировки коммунальных предприятий вашего штата и попросите специалиста приехать и пометить подземные провода, газопроводы, водопроводы и кабели рядом с местом, где вы хотите установить электрод.

    Выключите главный выключатель электрической панели. Снимите крышку главной электрической панели и отложите ее в сторону. Прикоснитесь лезвием тестера напряжения к горячей стороне автоматических выключателей, чтобы убедиться, что на панель не поступает питание.Тестер загорится и подаст звуковой сигнал, если есть напряжение.

    Вбейте электрод в землю с помощью штыря. Лучше всего это делать, стоя на надежной лестнице с А-образной рамой, пока помощник держит электрод в вертикальном положении. Полностью вбейте электрод в землю, пока он не окажется чуть ниже уровня земли. Возьмите напрокат электрический или пневматический инструмент для забивки заземляющих стержней, чтобы упростить работу, поскольку вождение 8-футового стержня может занять много времени с ручным приводом для столбов или кувалдой.

    Выкопайте небольшой участок вокруг вершины заземляющего стержня садовой лопатой.Прикрепите один конец медного заземляющего провода к заземляющему стержню с помощью заземляющего зажима. Затяните хомут разводным ключом.

    Просверлите небольшое отверстие в фундаменте дома, достаточно большое, чтобы пропустить через него медный заземляющий провод. Просверлите балку обода универсальным сверлом по дереву; просверлить сверлом по кирпичу, шлакоблоку или заливному бетону. Размер отверстия зависит от размера заземляющего провода. Ваш местный строительный кодекс по электричеству определяет размер используемой меди.

    Вставьте другой конец медного провода в служебный провод заземления (нейтрали) главной панели и затяните винт.

    Распылите изоляцию из вспененного вспененного материала вокруг отверстия, через которое вы пропустили медный кабель.

    Вызовите электрического инспектора, чтобы он приехал, чтобы проверить и убедиться, что работа выполняется в соответствии с кодом. Включите главный автоматический выключатель.

    Ссылки

    Автор биографии

    Эмра Орук - генеральный подрядчик, писатель-фрилансер и бывший механик по гоночным автомобилям, который профессионально пишет с 2000 года.Он был опубликован в журнале «Семейный разнорабочий» и имеет опыт работы консультантом по разработке и обучению конечных пользователей. Орук имеет степень бакалавра политических наук и экономику в Университете Делавэра.

    электродов, отведений от конечностей, грудных (прекардиальных) отведений, ЭКГ в 12 отведениях (ЭКГ) - ЭКГ и ЭХО

    Прежде чем обсуждать отведения ЭКГ и различные системы отведений, нам необходимо прояснить разницу между отведениями ЭКГ и электродами ЭКГ .Электрод представляет собой проводящую подушечку, которая прикрепляется к коже и позволяет регистрировать электрические токи. Отведение ЭКГ представляет собой графическое описание электрической активности сердца, которое создается путем анализа нескольких электродов. Другими словами, каждое отведение ЭКГ вычисляется путем анализа электрических токов, обнаруживаемых несколькими электродами. Стандартная ЭКГ, называемая ЭКГ с 12 отведениями , поскольку она включает 12 отведений, получается с использованием 10 электродов.Эти 12 отведений состоят из двух наборов отведений ЭКГ: отведений от конечностей и грудных отведений. Грудные отведения также могут обозначаться как прекардиальные отведения . В этой статье подробно обсуждаются отведения ЭКГ, и никаких предварительных знаний не требуется. Обратите внимание, что термины униполярные отведения и биполярные отведения не рекомендуются, потому что все отведения ЭКГ биполярны, поскольку они сравнивают электрические токи в двух точках измерения.

    Электрофизиологические основы отведений ЭКГ

    При движении заряженных частиц возникает электрический ток.В электрокардиологии заряженные частицы представлены внутри- и внеклеточными ионами (Na + , K + , Ca 2+ ). Эти ионы проходят через клеточные мембраны (чтобы клетка могла де- и реполяризоваться) и между клетками через щелевые соединения (так, чтобы деполяризация могла распространяться между клетками).

    Разность электрических потенциалов возникает при прохождении электрического импульса через сердце. Разность электрических потенциалов определяется как разность электрических потенциалов между двумя точками измерения.В электрокардиологии такими точками измерения являются кожные электроды. Таким образом, разность электрических потенциалов - это разность электрических потенциалов, обнаруживаемых двумя (или более) электродами.

    В предыдущем обсуждении было разъяснено, как де- и реполяризация генерирует электрический ток. Также было объяснено, что электрические токи проходят через кожу, потому что ткани и жидкости, окружающие сердце, а на самом деле все человеческое тело, действуют как электрические проводники.Поместив электроды на кожу, можно обнаружить эти электрические токи. Электрокардиограф (аппарат ЭКГ) сравнивает, усиливает и фильтрует разность электрических потенциалов, регистрируемую электродами, и представляет результаты в виде отведений ЭКГ. Каждое отведение ЭКГ представлено в виде диаграммы (иногда называемой кривой ).

    ЭКГ в 12 отведениях

    Многочисленные системы отведений ЭКГ и группы отведений были протестированы, но стандартная ЭКГ с 12 отведениями по-прежнему является наиболее часто используемой и наиболее важной системой отведений для освоения.ЭКГ в 12 отведениях предлагает отличные возможности для диагностики аномалий. Важно отметить, что подавляющее большинство рекомендуемых критериев ЭКГ (например, критериев острого инфаркта миокарда) были получены и подтверждены с использованием ЭКГ в 12 отведениях.

    ЭКГ в 12 отведениях отображает, как следует из названия, 12 отведений, выведенных с помощью 10 электродов. Три из этих отведений легко понять, поскольку они просто результат сравнения электрических потенциалов, зарегистрированных двумя электродами; один электрод исследует, а другой - электрод сравнения.В оставшихся 9 отведениях исследующий электрод по-прежнему является одним электродом, но эталон получается путем объединения двух или трех электродов.

    В любой момент сердечного цикла все отведения ЭКГ анализируют одни и те же электрические события, но под разными углами. Это означает, что отведения ЭКГ с одинаковыми углами должны отображать аналогичные кривые ЭКГ (диаграммы). Для некоторых целей (например, для диагностики некоторых аритмий) не всегда необходимо анализировать все отведения, поскольку диагноз часто можно установить, исследуя меньшее количество отведений.С другой стороны, с целью диагностики морфологических изменений (например, ишемии миокарда) способность делать это увеличивается по мере увеличения количества отведений. ЭКГ в 12 отведениях - это компромисс между чувствительностью, специфичностью и выполнимостью. Очевидно, что наличие 120 отведений (что было проверено в нескольких исследованиях острого инфаркта миокарда) улучшило бы чувствительность для многих состояний за счет специфичности и, конечно, осуществимости. Другая крайность, использование только одного отведения, позволило бы диагностировать несколько аритмий, но, конечно, не все, и, что более важно, не позволило бы диагностировать морфологические изменения в сердце.Позже станет ясно, почему для диагностики морфологических изменений необходимо несколько отведений.

    Бумага для ЭКГ

    Электрокардиограф представляет по одной диаграмме для каждого отведения. Напряжение отображается по вертикальной оси (Y), а время - по горизонтальной оси (X) диаграммы. Бумага для ЭКГ содержит маленьких квадратов (тонкие линии) и больших квадратов (жирные линии). Маленькие коробки - это квадраты размером 1 мм 2 , и в каждой большой коробке есть 5 маленьких коробок.См. Рисунок 15 .

    При нормальном усилении (калибровка) 10 мм по вертикальной оси соответствует 1 мВ. Таким образом, 1 мм соответствует 0,1 мВ. Амплитуда (высота) волны / отклонения измеряется от максимума волны / отклонения до базовой линии (также называемой изоэлектрической линией ).

    Скорость бумаги ЭКГ обычно составляет 25 мм / с или 50 мм / с (10 мм / с можно использовать для более длинных записей). Все современные аппараты ЭКГ могут переключаться между этими скоростями бумаги, и выбор скорости не влияет ни на один аспект интерпретации ЭКГ (хотя волны лучше разграничивать при скорости 50 мм / с).Любой, кто хочет стать профессионалом в интерпретации ЭКГ, должен овладеть любой скоростью работы с бумагой. На рисунке ниже ( Рисунок 15 ) показана разница между 50 мм / с и 25 мм / с. Этот рисунок следует внимательно изучить и обратить внимание на различия по оси X (нет различий по оси Y). И 25 мм / с, и 50 мм / с будут использоваться для представления ЭКГ в этом курсе.

    Рисунок 15. Сетка ЭКГ.

    Как видно из Рисунок 15 :

    • 1 маленькая коробочка (1 мм) - 0.02 секунды (20 миллисекунд) при 50 мм / с.
    • 1 маленькая коробка (1 мм) - 0,04 секунды (40 миллисекунд) при 25 мм / с.
    • 1 большая коробка (5 мм) - 0,1 секунды (100 миллисекунд) при 50 мм / с.
    • 1 большая коробка (5 мм) - 0,2 секунды (200 миллисекунд) при 25 мм / с.

    Читатель должен знать эти различия, поскольку часто бывает необходимо вручную измерить временную длительность различных волн и интервалов на ЭКГ.

    Отведение отведений ЭКГ

    Каждое отведение представляет собой разность электрических потенциалов, измеренных в двух точках пространства.В простейших отведениях используется всего два электрода. Электрокардиограф определяет один электрод как исследующий (положительный), а другой как электрод сравнения (отрицательный). Однако в большинстве отведений эталон на самом деле состоит из комбинации двух или трех электродов. Независимо от того, как настроены исследующий электрод и эталон, векторы имеют одинаковое влияние на кривую ЭКГ. Вектор, направленный к исследующему электроду, дает положительную волну / отклонение, а - наоборот .См. Рисунок 16 .

    Рисунок 16. Электрокардиограф генерирует отведение ЭКГ, сравнивая разность электрических потенциалов в двух точках пространства. В простейших отведениях эти две точки представляют собой два электрода (показаны на этом рисунке). Один электрод служит исследующим электродом (положительным), а другой - электродом сравнения. Электрокардиограф сконструирован таким образом, что электрический ток, идущий к исследуемому электроду, дает положительное отклонение, и наоборот.

    Анатомические плоскости и отведения ЭКГ

    Электрическую активность сердца можно наблюдать в горизонтальной плоскости и во фронтальной плоскости. Способность отведения обнаруживать векторы в определенной плоскости зависит от того, как отведен наклонен по отношению к плоскости, что, в свою очередь, зависит от размещения исследуемого отведения и опорной точки.

    В педагогических целях рассмотрим отведение с одним электродом, расположенным на голове, а другим электродом на левой ступне. Угол этого отведения будет вертикальным, от головы до стопы.Этот отвод расположен под углом во фронтальной плоскости, и он в первую очередь обнаруживает векторы, движущиеся в этой плоскости. См. Рисунок 17, панель A . Теперь рассмотрим отведение с электродом, расположенным на грудины, и другим электродом, расположенным сзади (на том же уровне). Это отведение будет проходить под углом от спины к передней грудной стенке, которая является горизонтальной плоскостью. Этот отведение будет в первую очередь записывать векторы, путешествующие в этом самолете. Схематическая иллюстрация представлена ​​на рисунке 15. См. Рисунок 17, панель B .

    Рисунок 17. Схематический вид угла конечностей и грудных отведений.

    В отведениях от конечностей, которых шесть (I, II, III, aVF, aVR и aVL), исследующий электрод и контрольная точка расположены во фронтальной плоскости. Таким образом, эти отведения отлично подходят для обнаружения векторов, движущихся во фронтальной плоскости. Грудные (прекардиальные) отведения (V1, V2, V3, V4, V5 и V6) имеют исследующие электроды, расположенные спереди на грудной стенке, и контрольную точку, расположенную внутри грудной клетки. Следовательно, грудные отведения отлично подходят для обнаружения векторов, движущихся в горизонтальной плоскости.

    Как отмечалось ранее, только три отведения, а именно отведения I, II и III (которые на самом деле являются исходными отведениями Виллема Эйнтховена), получаются с использованием только двух электродов. Остальные девять отведений используют эталон, который состоит в среднем из двух или трех электродов. Это будет уточнено в ближайшее время.

    Рисунок 18. Организация отведений от конечностей. Обратите внимание, что электрод на правой ноге не входит ни в один провод, а служит заземляющим проводом. Отведения I, II и III являются исходными отведениями Эйнтховена, и их можно представить в виде треугольника Эйнтховена (нижняя панель).Отведения aVR, aVL и aVF были сконструированы Голдбергером; их контрольной точкой является среднее значение двух электродов. Отведение aVR можно инвертировать в отведение –aVR, что рекомендуется, поскольку это может облегчить интерпретацию. Все современные аппараты ЭКГ могут отображать как aVR, так и -aVR.

    Основы отведений от конечностей

    Отведения I, II, III, aVF, aVL и aVR получают с помощью трех электродов, которые помещают на правую руку, левую руку и левую ногу. Учитывая расположение электродов по отношению к сердцу, эти отведения в первую очередь обнаруживают электрическую активность во фронтальной плоскости. На рисунке 18 показано, как электроды подключаются для получения этих шести выводов.

    Для объяснения отведения отведений от конечностей в качестве примеров будут использоваться отведение I и отведение aVF.

    Если рассматривать отведение I, электрод на правом плече служит эталоном, тогда как электрод на левом плече служит исследующим электродом. Это означает, что вектор, движущийся справа налево, должен давать положительное отклонение в отведении I. Обратите внимание, что отведение I определяет 0 ° во фронтальной плоскости (, рис. 18, , система координат на верхней панели).Это также означает, что отведение I «смотрит» на сердце под углом 0 °. В клинической практике это обычно выражается так, как если бы отведение I «просматривает боковую стенку левого желудочка». Те же принципы применимы к отведениям II и III.

    В отведении aVF электрод на левой ноге служит исследующим электродом, а эталон фактически составляется путем вычисления среднего значения электродов плеча. Среднее значение электродов на руках дает эталон непосредственно к северу от электрода левой ноги. Таким образом, любой вектор, движущийся вниз в грудной клетке, должен давать положительную волну в отведении aVF.Угол, под которым отведение aVF рассматривает электрическую активность сердца, составляет 90 ° (, рис. 18, ). В клинической практике это обычно выражается так, как если бы отведение aVF «просматривает нижнюю стенку левого желудочка». Те же принципы применимы к отведению aVR и отведению aVL.

    Отведения II, aVF и III называются отведениями от нижних конечностей , потому что они в основном наблюдают за нижней стенкой левого желудочка ( Рис. 18, система координат на верхней панели ). Отведения aVL, I и –aVR называются отведениями от боковых конечностей , потому что они в основном наблюдают за боковой стенкой левого желудочка.Обратите внимание, что отведение aVR отличается от отведения –aVR (обсуждается ниже).

    Все шесть отведений от конечностей представлены в системе координат, которая показана в правой части Рис. 18 (панель A). Расстояние между каждым отведением составляет 30 °, за исключением промежутка между отведением I и отведением II. Чтобы устранить этот разрыв, отведение aVR можно инвертировать в отведение –aVR. Оказывается, это действительно имеет смысл, поскольку облегчает интерпретацию ЭКГ (например, интерпретацию ишемии и электрической оси). Представляется ли отведение aVR или –aVR, зависит от национальных традиций.В США отведение aVR используется чаще, чем –aVR. Однако все современные аппараты ЭКГ способны отображать как aVR, так и –aVR, и рекомендуется использовать –aVR, поскольку это облегчает интерпретацию ЭКГ. В любом случае врач может легко переключаться между aVR и –aVR без регулировки аппарата ЭКГ; для этого просто переверните кривую ЭКГ вверх ногами.

    Далее следует более подробное обсуждение отведений от конечностей.

    Отведения ЭКГ I, II и III (оригинальные отведения Виллема Эйнтховена)

    Отведения I, II и III сравнивают разность электрических потенциалов между двумя электродами.Отведение I сравнивает электрод на левой руке с электродом на правой руке, первый из которых является исследующим электродом. Говорят, что отведение I наблюдает за сердцем «слева», потому что его исследующий электрод расположен слева (под углом 0 °, см. , рис. 18, ). Отведение II сравнивает левую ногу с правой рукой, при этом электрод ноги является исследующим электродом. Следовательно, отведение II наблюдает за сердцем под углом 60 °. Отведение III сравнивает левую ногу с левой рукой, при этом электрод ноги является исследующим.Отведение III наблюдает за сердцем под углом 120 ° (, рис. 18, ).

    Отведения I, II и III - оригинальные отведения, созданные Вильгельмом Эйнтховеном. Пространственная организация этих отведений образует треугольник в груди ( треугольник Эйнтховена ), который представлен на Рис. 18, панель B .

    Согласно закону Кирхгофа сумма всех токов в замкнутой цепи должна быть равна нулю. Поскольку треугольник Эйнтховена можно рассматривать как цепь, к нему должно применяться то же правило.Так возникает закон Эйнтховена :

    Закон Эйнтховена.

    Этот закон подразумевает, что сумма потенциалов в отведении I и отведении III равна потенциалам в отведении II. В клинической электрокардиографии это означает, что амплитуда, например, зубца R в отведении II равна сумме амплитуд зубца R в отведении I и III. Отсюда следует, что нам нужно знать информацию только по двум отведениям, чтобы рассчитать точный внешний вид оставшегося отведения. Следовательно, эти три отведения на самом деле несут две части информации, наблюдаемой с трех сторон.

    Отведения ЭКГ aVR, aVF и aVL (отведения Гольдбергера)

    Эти провода были изначально построены Голдбергером. В этих отведениях исследующий электрод сравнивается с эталоном, который основан на среднем значении двух других электродов на конечностях. Буква a обозначает увеличенное, V для напряжения и R - правая рука , L - левая рука и F - футов .

    В aVR правая рука является исследующим электродом, а эталон составляется путем усреднения левой руки и левой ноги.Отведение aVR можно инвертировать в отведение –aVR (что означает, что точка исследования и контрольная точка поменялись положениями), что идентично aVR, но в перевернутом виде. Инвертирование aVR в –aVR дает три преимущества:

    1. –aVR заполняет промежуток между отведением I и отведением II в системе координат.
    2. –aVR облегчает расчет электрической оси сердца.
    3. –aVR улучшает диагностику острой ишемии / инфаркта (нижняя и боковая ишемия / инфаркт).

    Несмотря на эти преимущества, свинец aVR, к сожалению, все еще используется в США и многих других странах.К счастью, все современные аппараты ЭКГ можно настроить для отображения либо aVR, либо –aVR. Мы рекомендуем использовать –aVR, но для целей этого курса мы часто представляем оба отведения. Если показан только один из этих отведений, читатель может просто перевернуть его, чтобы увидеть желаемое отведение. Наконец, следует отметить, что очень немногие диагнозы ЭКГ зависят от отведения aVR / –aVR.

    В отведении aVL электрод левой руки исследует, и отведение просматривает сердце под углом –30 °. В отведении aVF исследующий электрод размещается на левой ноге, так что это отведение наблюдает за сердцем прямо с юга.

    Поскольку отведения Годлбергера состоят из тех же электродов, что и отведения Эйнтховена, неудивительно, что все эти отведения отображают математическое соотношение. Уравнения следующие:

    Уравнения Гольдбергера.

    Отсюда следует, что волны ЭКГ в отведении aVF в любой момент представляют собой среднее значение отклонения ЭКГ в отведениях II и III. Следовательно, отведения aVR / –aVR, aVL и aVF могут быть рассчитаны с использованием отведений I, II и IIII, и поэтому эти отведения (aVF, aVR / –aVR, aVL) не предлагают никакой новой информации, а вместо этого предлагают новые углы для просмотра та же информация.

    Анатомические аспекты отведений от конечностей

    • II, aVF и III: называются нижними (диафрагмальными) отведениями от конечностей , и они в основном наблюдают нижнюю часть левого желудочка.
    • aVL, I и -aVR: называются боковыми отведениями от конечностей и в основном наблюдают латеральную сторону левого желудочка.

    грудные отведения (прекардиальные отведения)

    Рис. 19. Грудные (прекардиальные) отведения.WCT = центральный терминал Уилсона.

    Фрэнк Уилсон и его коллеги построили центральный терминал, позже названный Центральный терминал Вильсона (WCT) . Этот терминал является теоретической точкой отсчета, расположенной примерно в центре грудной клетки, а точнее в центре треугольника Эйнтховена. WCT вычисляется путем подключения всех трех электродов конечностей (через электрическое сопротивление) к одной клемме. Эта клемма будет отображать среднее значение электрических потенциалов, зарегистрированных в электродах конечностей.В идеальных условиях сумма этих потенциалов равна нулю (закон Кирхгофа). WCT служит точкой отсчета для каждого из шести электродов, которые располагаются спереди на грудной стенке. Грудные отведения получают путем сравнения электрических потенциалов в WCT с потенциалами, зарегистрированными каждым из электродов, размещенных на стенке грудной клетки. На грудной стенке имеется шесть электродов и, следовательно, шесть грудных отведений ( Рисунок 19 ). Каждое отведение от груди предлагает уникальную информацию, которую нельзя получить математически из других отведений.Поскольку исследующий электрод и эталон расположены в горизонтальной плоскости, эти отведения в первую очередь наблюдают за векторами, движущимися в этой плоскости.

    Установка грудных (прекардиальных) электродов
    • V1: четвертое межреберье справа от грудины.
    • V2: четвертое межреберье слева от грудины.
    • V3: размещается по диагонали между V2 и V4.
    • V4: между 5 и 6 ребром по среднеключичной линии.
    • V5: расположен на том же уровне, что и V4, но по передней подмышечной линии.
    • V6: расположен на том же уровне, что и V4 и V5, но на средней подмышечной линии.

    Волосы на грудной стенке перед установкой электродов необходимо сбрить. Это улучшает качество регистрации.

    Анатомические аспекты грудных (прекардиальных) отведений
    • V1-V2 («отведения перегородки»): в первую очередь наблюдает за межжелудочковой перегородкой, но иногда может отображать изменения ЭКГ, происходящие из правого желудочка. Обратите внимание, что ни одно из отведений на ЭКГ с 12 отведениями не подходит для обнаружения векторов правого желудочка.
    • V3-V4 («передние отведения»): осматривает переднюю стенку левого желудочка.
    • V5-V6 («переднебоковые отведения»): осматривает боковую стенку левого желудочка.

    На рисунке 20 показаны комбинированные виды всех отведений ЭКГ в 12 отведениях.

    Рисунок 20. ЭКГ в 12 отведениях записывает информацию об электрической активности левого желудочка (и не только правого желудочка). Как видно на рисунке выше, левый желудочек имеет форму пули.Левый желудочек традиционно делится на четыре стенки, и на рисунке выше показано, какие отведения лучше всего позволяют наблюдать электрическую активность каждой стенки.

    Отображение отведений ЭКГ

    Отведения ЭКГ могут быть представлены в хронологическом порядке (т. Е. I, II, III, aVL, aVR, aVL, от V1 до V6) или в соответствии с их анатомическими углами. В хронологическом порядке не учитывается, что все отведения aVL, I и -aVR рассматривают сердце под одинаковым углом, и размещение их рядом друг с другом может улучшить диагностику. Следует отдать предпочтение системе Cabrera .В системе Cabrera отведения расположены в анатомическом порядке. Нижние отведения от конечностей (II, aVF и III) накладываются друг на друга, то же самое касается боковых отведений от конечностей и грудных отведений. Как упоминалось ранее, инвертирование отведения aVR в –aVR дополнительно улучшает диагностику. Все современные аппараты ЭКГ могут отображать отведения в соответствии с системой Cabrera, которой всегда следует отдавать предпочтение. На ЭКГ ниже показан пример схемы Cabrera с инвертированным aVR в –aVR. Обратите внимание на четкий переход между формами сигналов в соседних отведениях.

    Рис. 21. Представление отведений ЭКГ в соответствии с форматом Кабреры и aVR, инвертированным в –aVR.

    Дополнительные (дополнительные) отведения ЭКГ

    Есть условия, которые можно пропустить при использовании ЭКГ в 12 отведениях. К счастью, исследователи подтвердили возможность использования дополнительных электродов для улучшения диагностики таких состояний. Сейчас они обсуждаются.

    Ишемия / инфаркт правого желудочка: отведения ЭКГ V3R, V4R, V5R и V6R

    Инфаркт правого желудочка необычен, но может возникнуть, если правая коронарная артерия окклюзирована проксимально.Ни одно из стандартных отведений ЭКГ в 12 отведениях не подходит для диагностики инфаркта правого желудочка. Тем не менее, V1 и V2 могут иногда отображать изменения ЭКГ, указывающие на ишемию, локализованную в правом желудочке. В таких случаях рекомендуется размещать дополнительные отведения с правой стороны груди. Это отведения V3R, V4R, V5R и V6R, которые размещаются в тех же анатомических местах, что и их левосторонние аналоги. См. Рисунок 22 .

    Рис. 22. Правосторонние грудные отведения при инфаркте правого желудочка.Эти отведения следует подключать в случае подозрения на инфаркт правого желудочка.

    Заднебоковая ишемия / инфаркт: отведения ЭКГ V7, V8 и V9

    Принимая во внимание ишемию и инфаркт миокарда, повышение сегмента ST (обсуждается позже) является тревожным открытием, поскольку подразумевает наличие обширной ишемии. Ишемические подъемы сегмента ST часто сопровождаются депрессиями сегмента ST в отведениях ЭКГ, которые рассматривают вектор ишемии под противоположным углом. Поэтому такие депрессии сегмента ST называют реципрокными депрессиями сегмента ST, потому что они являются зеркальным отражением возвышений сегмента ST.Однако из-за того, что сердце повернуто в грудной клетке примерно на 30 ° влево (, рис. 23, ), базальные части боковой стенки левого желудочка расположены несколько назад (поэтому ее называют заднебоковой стенкой). Электрическая активность, исходящая из этой части левого желудочка (отмечена стрелкой на , рис. 23, ), не может быть легко обнаружена с помощью стандартных отведений, но реципрокные изменения (депрессии сегмента ST) обычно наблюдаются в V1 – V3.Чтобы выявить возвышения сегмента ST, расположенные сзади, необходимо прикрепить отведения V7, V8 и V9 на спине пациента.

    Обратите внимание, что инфаркт правого желудочка и заднебоковой инфаркт будут подробно обсуждены позже.

    Рисунок 23. В задних грудных отведениях может быть выявлен задний инфаркт миокарда с подъемом сегмента ST. Эти отведения следует надеть на пациента, если ЭКГ вызывает подозрение на заднебоковую ишемию.

    Альтернативные системы отведений ЭКГ

    Рисунок 24.Альтернативные системы отведений ЭКГ.

    В некоторых ситуациях обычное размещение электродов может быть неоптимальным. Электроды, расположенные дистально на конечностях, будут регистрировать слишком сильное мышечное нарушение во время нагрузочного тестирования; электроды на грудной стенке могут быть неподходящими в случае реанимации и эхокардиографического исследования и т. д. Были предприняты усилия для поиска альтернативных мест размещения электродов, а также для уменьшения количества электродов без потери информации. В общем, системы отведений с менее чем 10 электродами все еще можно использовать для расчета всех стандартных отведений в ЭКГ с 12 отведениями.Такие рассчитанные кривые ЭКГ очень похожи на исходные кривые ЭКГ в 12 отведениях с некоторыми незначительными отличиями, которые могут повлиять на амплитуды и интервалы.

    Как показывает опыт, модифицированные системы отведений полностью способны диагностировать аритмию, но следует проявлять осторожность при использовании этих систем для диагностики морфологических состояний (например, ишемии), которые зависят от критериев амплитуды и интервалов (поскольку альтернативное размещение электродов может повлиять на них). переменные и причина ложноположительных и ложноотрицательных критериев ЭКГ).Действительно, при ишемии миокарда один миллиметр может иметь опасные для жизни последствия.

    Системы отведений с уменьшенными электродами по-прежнему используются ежедневно для выявления эпизодов ишемии у госпитализированных пациентов. Это объясняется тем, что при непрерывном мониторинге, т. Е. При оценке изменений ЭКГ с течением времени, первоначальная запись ЭКГ имеет второстепенное значение. Вместо этого интерес заключается в динамике ЭКГ, и в этом сценарии первоначальная запись не представляет особого интереса.

    Система отведений Mason-Likar для ЭКГ

    Система отведений

    Mason-Likar просто подразумевает, что электроды конечностей были перемещены на туловище. Он используется при всех типах мониторинга ЭКГ (аритмии, ишемия и т. Д.). Он также используется для тестирования с физической нагрузкой (так как позволяет избежать мышечных нарушений конечностей). Как указано выше, первоначальная запись может незначительно отличаться (по амплитуде), поэтому нельзя диагностировать ишемию по первоначальной записи. Однако для мониторинга ишемии с течением времени эффективна система Mason-Likar.См. Рисунок 24 A .

    Размещение электродов

    Электроды левой и правой руки перемещаются к туловищу, на 2 см ниже ключицы, в подключичной ямке ( Рисунок 24 A ). Электрод левой ноги устанавливают по передней подмышечной линии между гребнем подвздошной кости и последним ребром. Электрод правой ноги можно разместить над гребнем подвздошной кости с правой стороны. Размещение грудных отведений не изменено.

    Системы сокращенных отведений ЭКГ

    Как упоминалось выше, можно построить (математически) систему из 12 отведений с менее чем 10 электродами.В общем, математически выведенные системы отведений генерируют кривые ЭКГ, которые почти идентичны обычной ЭКГ в 12 отведениях, но только почти. Наиболее часто используемые системы отведения - это Frank’s и EASI.

    Франк ведет

    Система Фрэнка является наиболее распространенной из систем сокращенных отведений. Он создается с помощью 7 электродов (Рисунок 22 B). Используя эти отведения, получают 3 ортогональных отведения (X, Y и Z). Эти отведения используются в векторной кардиографии (ВКГ). Ортогональность означает, что выводы перпендикулярны друг другу.Эти отведения предлагают трехмерное изображение сердечного вектора во время сердечного цикла. Векторы представлены в виде петлевых диаграмм с отдельными петлями для P-, QRS-, T- и U-вектора. Однако ЭКГ в 12 отведениях можно приблизительно определить по ЭКГ в 12 отведениях, и обратное также верно: ЭКГ в 12 отведениях можно приблизительно определить по ЭКГ в 12 отведениях. Однако за последние десятилетия VCG сильно потерял свои позиции, поскольку стало очевидно, что VCG имеет очень низкую специфичность для большинства условий. VCG здесь не обсуждается.

    Размещение электродов

    Электроды располагаются горизонтально в 5-м межреберье.

    • A размещается в средней подмышечной области слева.
    • C помещается между E и A.
    • H размещается на шее.
    • E кладется на грудину.
    • I размещается в средней подмышечной области справа
    • M размещается на позвоночнике.
    • F помещается на левую щиколотку.

    Отведение X происходит от A, C и I.Свинец Y происходит от F, M и H. Свинец Z получается из A, M, I, E и C.

    EASI ведет

    EASI обеспечивает хорошее приближение к обычной ЭКГ в 12 отведениях. Однако EASI может также генерировать кривые ЭКГ с амплитудами и длительностью, которые отличаются от ЭКГ в 12 отведениях. Эта система отведений создается с помощью электродов I, E и A от отведений Фрэнка, а также путем добавления электрода S на манубриум. EASI также предоставляет ортогональную информацию. См. Рисунок 22.

    Следующая глава

    Формат Cabrera ЭКГ в 12 отведениях

    Главы по теме

    Электрофизиология сердца: потенциалы действия, автоматизм, электрические векторы

    Расшифровка ЭКГ: как читать электрокардиограмму (ЭКГ)

    Видеолекция по интерпретации ЭКГ

    Просмотреть все главы в Введение в интерпретацию ЭКГ .

    Заземляющее кольцо

    против заземляющего электрода, какой из них использовать?

    Правильная установка расходомерной трубки имеет решающее значение для правильного удельного веса магнитных расходомеров. В случае металлических технологических трубопроводов правильно установленная расходомерная трубка означает, что не требуются дополнительные заземляющие кольца или электроды. Для неметаллических труб или футеровок требуется метод заземления на раствор, и особое внимание следует уделять заземляющему кольцу или соединениям и размещению электродов. Ниже приведены некоторые советы по правильному подключению SG к датчику магнитного потока.

    Соединение SG с металлической технологической трубкой
    Расходомерные трубки фланцевого типа: Наиболее распространенный метод передачи соединения SG от самого процесса на корпус / корпус магнитной расходомерной трубки - через фланцевую металлическую технологическую трубу без футеровки, прикрепленную болтами к фланцевому магнитному расходомерная трубка (рисунок 1).

    Когда металлические фланцы на каждой стороне магнитной расходомерной трубки прикреплены болтами к металлическим фланцам магнитной расходомерной трубки, выполняется соединение SG. Он проходит на корпус / корпус магнитной расходомерной трубки и, в конечном итоге, на датчик магнитного потока.В этом сценарии монтажа «металл-металл» не требуются ни заземляющие кольца, ни заземляющие электроды.

    Расходомерные трубки бесфланцевого типа: расходомерные трубки бесфланцевого типа не имеют собственных фланцев. Следовательно, когда магнитная расходомерная трубка пластинчатого типа устанавливается между металлическими технологическими трубопроводами без футеровки с фланцами, надлежащий метод пропускания SG на расходомерную трубку заключается в присоединении поставляемых проводов SG, которые поставляются с расходомерной трубкой.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
