Защитное зануление

Занулением является преднамеренное электрическое соединение всех металлических частей корпуса электроустановки, которые при неблагоприятных обстоятельствах могут оказаться под напряжением, с глухозаземленной нейтральной точкой в трехфазных сетях и с глухозаземленным вводом источника питания в однофазных сетях. При выполненном занулении открытых металлических частей электрооборудования замыкание фазы на корпус электроустановки сразу превращается в короткое замыкание, что влечет за собой срабатывание автоматов защиты. Следовательно, основной задачей зануления является своевременное отключение аварийного участка электроустановки.

При занулении корпуса электроустановки происходит понижение напряжения металлических частей оказавшихся под напряжением от действия электростатического или электромагнитного влияния других потребителей и т.п. что понижает вероятность поражения человека током.Если установить на линии УЗО оно сработает из-за появления тока утечки в цепи защитного зануления.

Следовательно, при занулении электроустановки происходит отключение всей электроустановки в случае короткого замыкания на корпус и понижение напряжения занулённых металлических частей оказавшихся под напряжением.

Проводник, которым производится соединение открытых токопроводящих частей оборудования с глухозаземленной нейтралью, является нулевым защитным проводником и его нельзя путать с нулевым рабочим проводником.

Различаются несколько систем зануления ТN-C, ТN-C-S и ТN-S.

Система зануления ТN-C.

В данной системе нулевой N и нулевой защитный РЕ совмещены по всей длине и обозначен буквами PEN.

Данная система зануления применяется, например, для асинхронных электродвигателей, а применение ее в однофазных сетях запрещено.

Система зануления ТN-C-S.

Данная система предназначена для применения в однофазных электроустановках и состоит из PEN проводника соединенного одной стороной с нейтралью питающего трансформатора, а на другой стороне, например в электрощите (где трехфазная линия разделяется на однофазные потребители) происходит разделение на N и PE проводники, идущие к однофазным потребителям.

Система зануления ТN-S.

Более совершенная и безопасная система, в которой нулевой и защитный проводники разделены по всей длине. Данная система исключает ее выход из строя в случае аварии или ошибки при монтаже электропроводки.

Материалы, близкие по теме:

Защитное зануление

Главная / Зануление

Компания ЛенПроектСтрой имеет опыт в качественном проведении работ, все необходимые сертификаты, лицензии. Необходимо установить зануление электроустановок? Специалисты выполнят в короткий срок весь комплекс зануления.

По своей сути зануление выступает в качестве намеренного объединения открытых проводных элементов установки электросети, которые не подвержены напряжению в оптимальном состоянии. К ним относятся сети:

  • с глухим заземлением нейтрального участка трансформаторного блока;
  • электрические сети 3-фазового тока;
  • сети с глухим заземлением источника в электрических сетях с постоянным током;
  • сети с глухим заземлением вывода источника 1-фазового электрического тока.


Основная задача защитного зануления – гарантировать безопасное использование электрической сети.

Зануление и заземление в чем разница

Основное расхождение между занулением и установкой заземляющего контура состоит в том, что первое предполагает достижение эффекта короткого замыкания. При грамотном распределении напряжения на производствах и корректном функционировании нулевого проводника, защитный ноль надежно фиксируется к покрытию электромотора. Короткие замыкания случаются в случае проникновения напряжения определенной фазы на поверхность электродвигателя.

В подобной ситуации на возможность возникновения короткого замыкания реагируют либо дифференциальный автомат, либо стандартный автомат защиты. Следует иметь ввиду, что путем применения стальной шины заземления друг с другом объединяются все имеющиеся на производстве электрические установки, выведенные на централизованный заземляющий контур объекта. Как видите, зануление и заземление – совсем разные понятия.

Как производится расчет зануления

Довольно часто многие задаются вопросом: каким же образом зануление проникает внутрь дома? Чтобы понять суть процесса, следует подробно рассмотреть путь, прокладываемый от трансформаторного блока, чтобы оценить степень безопасности установки зануления в квартире. Начало работы подразумевает установку зануления с глухим заземлением нейтрали, объединенной с контуром заземления нейтрали трансформаторного блока.

Итак, нейтраль наряду с 2-фазовой линией проникают в шкаф ввода, после чего постепенно распространяются по всей этажности электрощита. Далее следует взять показатель рабочего ноля, который в сочетании фазой образует известное нам фазовое напряжение. Термин «рабочий ноль» имеет довольно простое происхождение – показатель назван именно так ввиду его использования в ходе эксплуатации электрических установок и приборов.

После того, как с электрического щита взят отдельный ноль, обладающий электрическим объединением с глухим заземлением нейтрали, возникает само защитноезануление. Следует помнить, что в череде проводников защитного зануления никогда не числятся аппараты коммутации, к примеру рубильники или автоматы. Также не наблюдаются и предохранители.

Зануление принцип действия

Сферой использования защитного зануления служат электроустановки, находящиеся под напряжением до 1 кВ. К таковым относятся:

  • сети с постоянным электрическим током и заземлением среднего участка источника;
  • однофазовые электрические сети в переменным током и заземлением вывода;
  • трехфаховые электрические сети с переменным током и заземлением ноля.

Защитное зануление

 -имеет своим основным предназначением защиту от потенциального риска возникновения коротких замыканий, и как следствие – ударов током. К примеру, внутри электрической установки наблюдается дефект изоляционного покрытия или корпуса прибора (например, посудомоечной машины), после чего прибор охвачен напряжением. В таком случае на короткое замыкание немедленно реагируют автоматы защиты, пробки, моментально отключающие электрическую установку от питания.

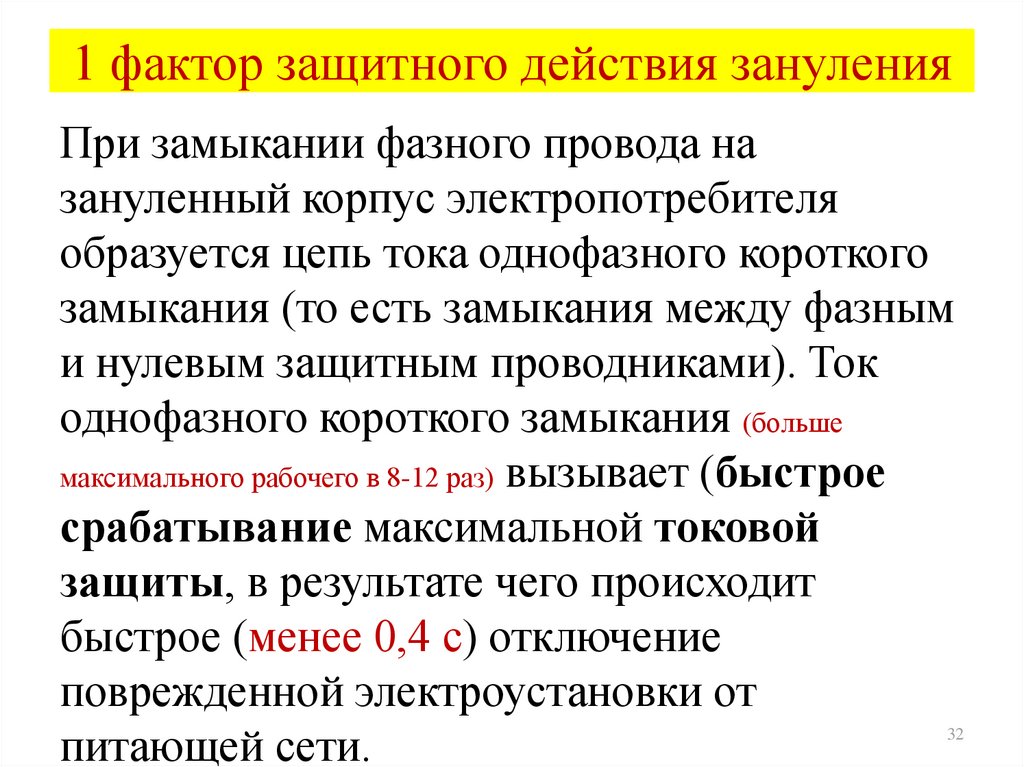

Процесс возникновения цепи тока однофазовых коротких замыканий (иными словами, наблюдаемых между нулем и фазой проводников защиты) построен по алгоритму замыканий проводов фазы на корпусе зануления потребителя электричества. Некорректно функционирующая электрическая установка отключается от сети после реакции на замыкание со стороны защитных приборов.

Чтобы как можно быстрее и безопаснее отключить охваченную напряжением электрическую установку, требуются автоматы защиты, предохранители и иные механизмы, способные защитить сеть от коротких замыканий. Кроме того, в таких случаях часто используют пускатель магнитного типа, оснащенный монтированным в него тепловым предохранителем, а также контакты с реле тепла, эффективно защищающие установку от перегрузок.

Принцип зануления, в чем заключается?

Как известно, короткие замыкания возникают при проникновении проводов фазы, находящихся под напряжением, на поверхность металлических приборов, подключенных к нулевому проводнику.

При этом можно отметить явное повышение мощности электрического тока до непомерных показателей, в результате чего тут же следует реакция со стороны автоматов защиты, отключающих неисправное оборудование от питания.

На то, чтобы отключить поврежденный прибор от питания при фазном напряжении электросети в 380-220 Вольт, согласна правилам устройства электроустановок, требуется не более 0,4 сек. Чтоб произвести зануление, применяют специализированные проводящие механизмы, такие как 3-я кабельная жила или кабели (дляоднофазовых проводок).

Петля нулевой фазы должна обладать умеренным сопротивлением, так как только при таком условии выведение защитного прибора из строя возможно в установленное нормативами время. По этой причине достичь безопасного и оперативного зануления можно только при отменном качестве установки сети и соединений.

Благодаря занулению можно обеспечить не только оперативное и безопасное отключение от сети поврежденной аппаратуры, но и гарантировать понижение напряжения при контакте с корпусом электроприбора. За это стоит поблагодарить заземление нейтрали.
Тем самым, потенциальный риск получить сильный удар током снижается практическим до ноля. Нейтраль заземления является поводом для того, чтобы считатьзануление едва ли не подвидом заземляющего устройства.

Таким образом, в качестве базиса принципа работы зануления можно рассматривать предупреждение коротких замыканий, а также трансформацию замыканий на корпусе в однофазовое. В любом случае, главной задачей зануления остается защита электросети и своевременное отключение от нее поврежденного прибора.

Зануление электробезопасность

Защитное зануления квартире. в чем состоит опасность?

Прежде всего, стоит раз и навсегда уяснить разницу чем отличается заземление от зануления. Предлагаем немного углубиться в суть расхождений между данными понятиями. Согласно правилам устройства электроустановок, зануление не может использоваться в бытовых условиях ввиду высокого риска опасности при его функционировании. Однако, наперекор правилам, данная система активно практикуется не только в промышленной и производственной областях, но и в условиях квартиры. Как правило, данная система защиты, не лишенная недостатков, часто выбирается ввиду банальной нехватки знаний о ней.

Конечно, устанавливать защитное зануление в условиях квартиры можно, но никто не сможет гарантировать вам безопасность. Последствия в таком случае могут быть самыми непредсказуемыми. На наглядных примерах пронаблюдаем, какие именно ситуации могут возникнуть в таком случае.

  • Зануление розеток

Порой вам могут предложить произвести заземление электроприборов таким путем: нужно перемкнуть клемму рабочего ноля в розетках на контакте защиты. Кроме того, при вводе в помещение как правило присутствует прибор, назначение которого – коммутация как фазовая, так и нулевая. Например, таким аппаратом можно считать пакетник, прибор на два полюса. Однако, коммутацию нулевого проводника, используемого в роли защитного, категорически запрещают пуэзануление и гост зануление.  Иными словами, применять проводник защиты, в цепи которого имеется аппарат коммутации, не допускается.

Перемычка, в свою очередь, опасна при заземлении розеток тем, что в случае повреждения целостной структуры ноля корпуса электрических приборов тут же охватываются фазовым напряжением. Если произошел обрыв нулевого кабеля, электрический приемник прекращает свою работу. В результате, подобный кабель выглядит обесточенным, то есть не представляющим опасности, что серьезно усложняет задачу.

  • Неверное расположение фазы и ноля

При изучении очередного примера, мы можем наблюдать красочную картину реальной опасности, которую таит в себе 2-проводной стояк. Довольно часто при проведении ремонта в домовых электрохозяйственных учреждениях путают показатели N (ноля) b L (фазы), меняя их местами. Проблема в том, что специфической окраски провода в электрических щитах с двойной проводкой не имеют, потому перепутать нулевую и фазную жилу очень просто – даже если работает профессионал.

  • Отгоревший ноль

Под отгоранием нуля, или же его обрывом, любой электрик понимает нередкий и довольно опасный случай. Подобный термин, как правило, не знаком обычному потребителю электричества. В чем же состоит опасность обрыва нуля? Чаще всего, его наблюдают в домах, оснащенных устаревшей проводкой, которую проектировали при расчете порядка 2 кВт/квартира. Несомненно, на данный момент квартиры оснащаются различными приборами, значительно повышающими данный показатель.

Если случается обрыв нуля, может произойти фазовый перекос на трансформаторных подстанциях, питающих многоквартирные дома, а также в централизованном щите. В итоге может случится неприятный конфуз: в один сектор квартир будет поступать повышенное напряжение, в другой – наоборот.
