Уравнивание и выравнивание электрических потенциалов. Изолирующие площадки

        Уравнивание потенциалов заключается в металлическом соединении между собой открытых проводящих частей электрооборудования (корпусов), а также сторонних проводящих частей (металлоконструкций, трубопроводов), чтобы устранить или уменьшить напряжение между ними при появлении электрического потенциала на одной из них, например при повреждении изоляции.

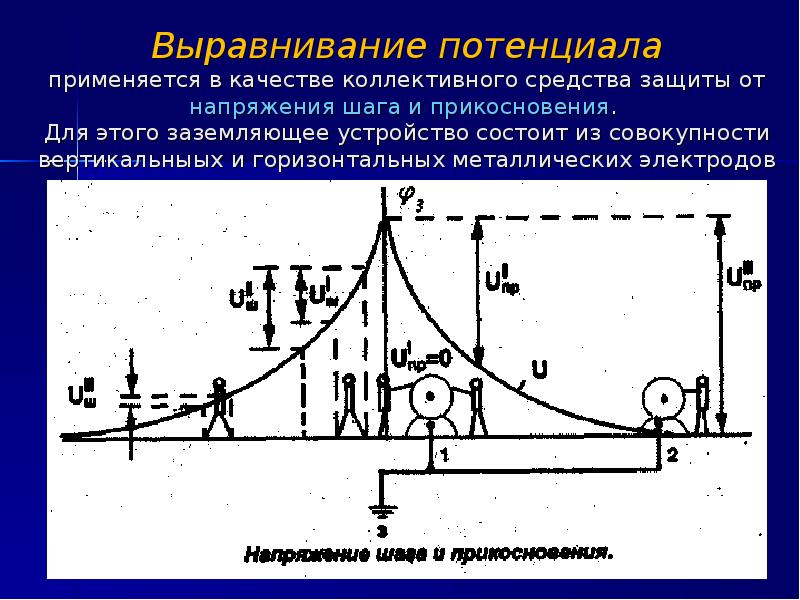

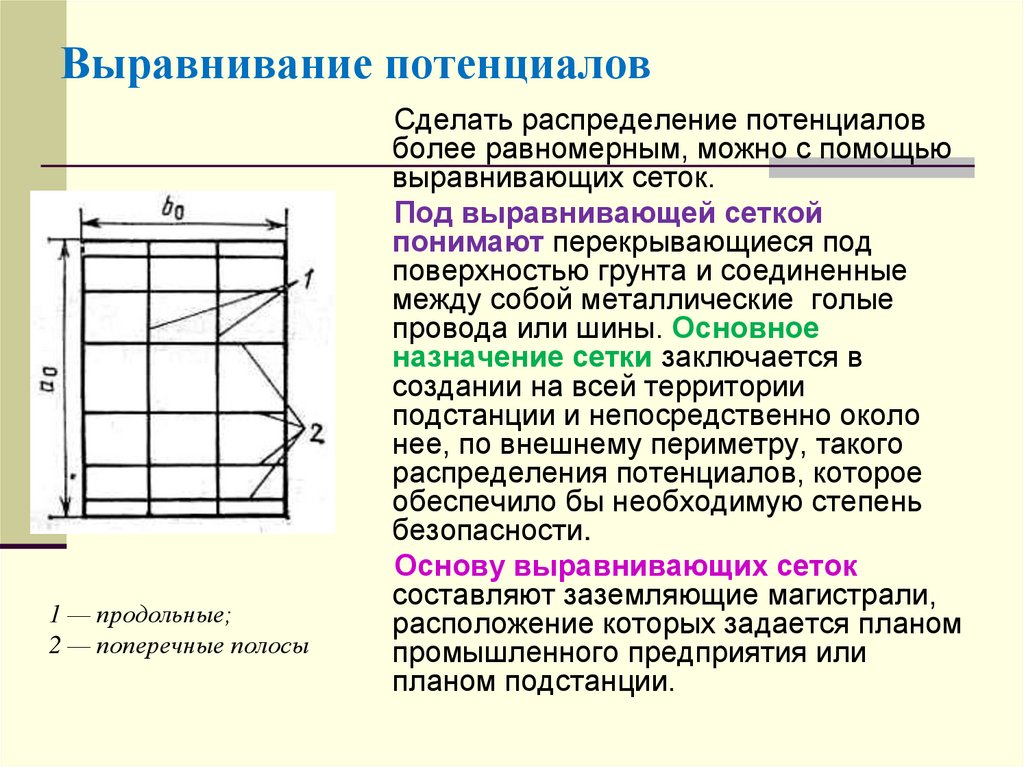

        Выравнивание потенциалов — это снижение разности потенциалов между заземленными (зануленными) открытыми металлическими частями или заземлителем и поверхностью земли, пола путем укладки вблизи поверхности земли, пола неизолированных проводников, соединенных с заземленными (зануленными) частями. Это уменьшает напряжение прикосновения при повреждении изоляции. Можно рассматривать выравнивание потенциалов как частный случай уравнивания, если считать проводящий пол сторонней проводящей частью в электроустановке наряду с металлоконструкциями, трубопроводами.
        В каждом здании должны быть соединены с системой уравнивания потенциалов следующие проводники: магистральный нулевой защитный проводник, магистральный заземляющий проводник или основной заземляющий зажим, стальные трубы коммуникаций в здании или между зданиями и металлические части строительных конструкций, система центрального отопления, система вентиляции и кондиционирования. Эти проводящие части должны быть также соединены между собой на вводе в здание.

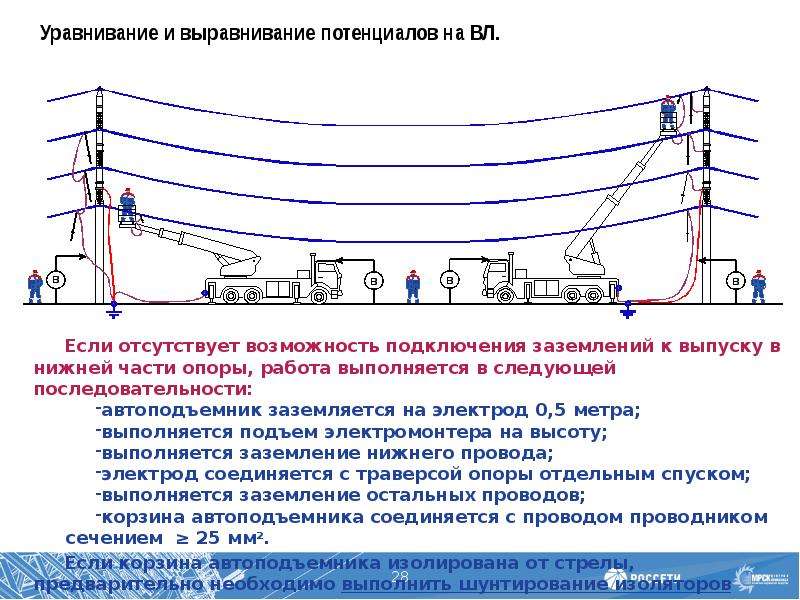

        Изолирующие от земли площадки используют, например, при ремонте воздушных линий под напряжением с телескопической вышки. Изоляцию площадки от земли рассчитывают так, чтобы ток через человека, работающего на ней, был безопасен. Если пол такой площадки металлический, но изолирован от земли, его можно соединить с проводом ВЛ для уравнивания потенциалов между ними. Тогда можно допустить большой ток утечки через изоляцию площадки, потому что ток через человека, стоящего на площадке и прикасающегося к проводу, не пойдет.
        В жилых домах нужно делать металлическое соединение водопроводных труб с корпусом ванны, так как иначе человек, находясь в ванне и касаясь водопроводного крана, может попасть под напряжение, если на водопроводных или отходящих от ванны канализационных трубах появился электрический потенциал. Это может случиться при недопустимом использовании канализационных или водопроводных труб внутри дома в качестве естественного заземлителя или нулевого проводника. Выравнивание потенциалов применяют также и в коровниках между частями, которых касаются коровы (автопоилки), и неизолированными стальными проводниками, уложенными в пол.
        При пробое изоляции между обмотками трансформатора на подстанции напряжением 6… 10/0,38 кВ или при падении на провода ВЛ напряжением 380/220 В проводов линии более высокого напряжения оно появляется на нулевом проводе и на зануленных частях.

        В сети напряжением до 1000 В с изолированной нейтралью на случай перехода на провода этой сети более высокого напряжения включают между заземленным корпусом трансформатора и любым из выводов обмотки пониженного напряжения пробивной предохранитель. Внутри фарфоровой пробки этого предохранителя между резьбой и пяткой среди двух металлических дисков зажата тонкая слюдяная пластинка с отверстиями. При появлении напряжения выше нормального происходит пробой воздуха в отверстиях пластинки и сеть оказывается заземленной.
        Опасный потенциал на нулевом проводе может появиться и в результате пробоя изоляции высоковольтного оборудования трансформаторной подстанции, например разъединителя на раму, заземленную через то же заземляющее устройство, что и нулевая точка вторичной обмотки, от которой отходит нулевой провод, и при срабатывании грозоразрядников. Для защиты от поражения людей из-за заноса высоких потенциалов по нулевому проводу в коровник, в мастерскую наиболее эффективная мера — выравнивание потенциалов.

---

Полезная информация:

Системы уравнивания потенциалов

Уравнивание потенциалов —  электрическое соединение проводящих частей для достижения равенства их потенциалов. ПУЭ, п. 1.7.32. Защита от косвенного прикосновения.

Так как защитное  заземление  (ЗУ) имеет сопротивление, и в случае протекания через него тока оказывается под напряжением, его одного недостаточно для защиты людей от поражения током.

Правильная защита создается путём организации системы уравнивания потенциалов (СУП), то есть электрического соединения и PE проводки, и всех доступных для прикосновения металлических частей здания (в первую очередь водопроводы и отопительные трубопроводы).

В этом случае, даже если ЗУ окажется под напряжением, под ним же оказывается всё металлическое и доступное для прикосновения ,т.е. происходит  растекание  тока по  значительной поверхности,  что снижает напряжение, и как  следствие – риск поражения током.

В кирпичных домах советского периода, как правило, СУП  не организовывалась, в панельных же (1970-е и позже) — организовывалась путем соединения в подвале дома и рамы электрощитков  (PEN) и водопроводов.

 Определения:

 Защитное заземление –заземление, выполняемое в целях электробезопасности – ПУЭ п.1.7.29.

Рабочее (функциональное) заземление – заземление точки или точек токоведущих частей электроустановки, выполняемое для обеспечения работы электроустановки ( не в целях электробезопасности) –

ПУЭ п. 1.7.30.

Определение FE для сетей питания информационного оборудования и систем связи дано в следующих пунктах:

«Функциональное заземление: заземление для обеспечения нормального функционирования аппарата, на корпусе которого по требованию разработчика не должен присутствовать даже малейший электрический потенциал ( иногда для этого требуется наличие отдельного электрически независимого заземлителя )» – ГОСТ Р 50571. 22-2000  п. 3.14.

«Функциональное заземление может выполняться путём использования защитного проводника (РЕ-проводника) цепи питания оборудования информационных технологий в системе заземления TN-S.

«Допускается функциональный заземляющий проводник ( FE-проводник ) и защитный проводник (РЕ-проводник) объединять в один специальный проводник и присоединять его к  главной заземляющей шине (ГЗШ)» –

ГОСТ Р 50571.21-2000  п. 548.3.1

Основная система уравнивания потенциалов в электроустановках до 1 кВ должна соединять между собой следующие проводящие части:

1 ) нулевой защитный РЕ- или РЕN- проводник питающей линии в системе TN;

2 ) заземляющий проводник, присоединённый к заземляющему устройству электроустановки, в системах IT и TT;

3 ) заземляющий проводник, присоединённый к заземлителю повторного заземления на вводе в здание;

4) металлические трубы коммуникаций , входящих в здание…

5 ) металлические части каркаса здания;

6 ) металлические части централизованных систем вентиляции и кондиционирования….

7 ) заземляющее устройство системы молниезащиты 2-й и 3-й категории;

8 ) заземляющий проводник функционального ( рабочего ) заземления, если таковое имеется и отсутствуют ограничения на присоединение сети рабочего заземления к заземляющему устройству защитного заземления;

9 ) металлические оболочки телекоммуникационных кабелей.

Для соединения с основной системой уравнивания потенциалов все указанные части должны быть присоединены к главной заземляющей шине при помощи проводников системы уравнивания потенциалов – ПУЭ п. 1.7.82.

Система дополнительного уравнивания потенциалов должна соединять между собой все одновременно доступные прикосновению открытые проводящие части стационарного электрооборудования и сторонние проводящие части, включая доступные прикосновению металлические части строительных конструкций здания, а также нулевые защитные проводники в системе TN и защитные заземляющие проводники в системах IT и ТТ, включая защитные проводники штепсельных розеток – ПУЭ п. 1.7.83. ГОСТ Р 50571.3-94.

 Система местного уравнивания потенциалов.

Незаземлённая система местного уравнивания потенциалов предназначена для предотвращения появления опасного напряжения прикосновения.

Все открытые проводящие части и сторонние проводящие части, одновременно доступные для прикосновения, должны быть объединены.

Система местного уравнивания потенциалов не должна иметь связи с землёй ни непосредственно, ни посредством открытых или сторонних проводящих частей.

 Обозначения:

РЕ – защитное заземление

FE – рабочее ( функциональное, технологическое ) заземление

Функциональное заземление применительно к учреждениям ЛПУ – для обеспечения нормальной, без помех работы высокочувствительной электроаппаратуры при питании от разделительного трансформатора или согласно техническим требованиям на некоторые виды оборудования

( электрокардиограф, электроэнцефалограф, реограф, рентгеновский компьютерный томограф и тп. ) в помещениях операционных, реанимационных, родовых, палатах интенсивной терапии, кабинетах функциональной диагностики и других помещениях при установке в них указанной аппаратуры.

При отсутствии особых требований изготовителей аппаратуры общее сопротивление растеканию тока заземляющего устройства не должно превышать 2 Ом.



















































Где  ГЗШ – главная заземляющая шина защитного заземления.

        ГШФЗ – главная шина функционального ( рабочего ) заземления.

Вариант «А», с точки зрения электробезопасности, допустим только при условии, что аппаратура питается от разделительного трансформатора ( IT – сеть ).

Использовать данный вариант для сетей типа TNS категорически не рекомендуется !

  Рис. 2. Схема протекания тока замыкания на корпус аппарата при использовании независимого функциональног заземления в сети типа TN.

Так как функциональное заземление в отличие от защитного не имеет точки соединения с ГЗШ, а соответственно с нейтралью, то токи короткого замыкания составят не сотни и тысячи ампер, как это происходит при защитном заземлении, а всего лишь десятки ампер. Ситуация усугубится при условии, что FE по заданию выполнено 10 Ом, а в цепи отсутствует УЗО ( вычислительная техника, томографы, рентгеновское оборудование и тд. ).

Максимальный ток короткого замыкания составит 15,7А.

I_кз = 220(В) / (4 + 10)(Ом) = 15,7(А)

При данной схеме питания лучше воспользоваться вариантом «В» или «С», особенно если речь идет о мощном стационарном оборудовании ( рентгенаппараты, МРТ и тд. ).

Помимо сказанного выше, ситуация ( с точки зрения электробезопасности ) осложняется вероятностью возникновения разности потенциалов на раздельных системах заземления, тем более если эти системы заземления находятся в пределах одного помещения см. рис.3.

1. Шаговое напряжение при срабатывании системы молниезащиты.
2. КЗ на корпус в сети ТN-S до срабатывания системы защиты
3. Внешние электромагнитные поля.

Вариант «В» удобен при реконструкции уже действующих объектов. Функциональное заземление при этом нередко выполняют с использованием составного, глубинного заземлителя. Второй положительный момент – функциональные заземлители и заземлители защитного заземления связанные между собой проводником уравнивания потенциала взаимно дублируют друг друга увеличивая надежность системы заземления.

Недостатки по электробезопасности, по сравнению с вариантом «А», либо отсутствуют, либо эффективно снижаются в десятки раз, а «лучевая» схема заземления обеспечивает стабильную работу оборудования.

Вариант «С» последнее время получает широкое распространение при проектировании новых объектов и соответствует высокому уровню электробезопасности.

В отечественных нормативных документах существуют противоречия в необходимости применения функционального заземления для заземления высокочувствительной и ответственной  медицинской аппаратуры. Ниже приведена таблица с указанием документов относящихся к данной теме.



 Подробные консультации и стоимость услуг Вы можете получить , связавшись с нами:



• тел/факс: (8212)21-30-20







Система уравнивания потенциалов.

Для чего предназначена и как выполняется система уравнивания потенциалов.

Если вы когда-либо ощущали легкие (и не очень) пощипывания током в ванной комнате, то вы наверняка изучали этот вопрос и знаете, что причиной является разность потенциалов между металлическими конструкциями. А выходом из сложившейся ситуации, считается выполнение дополнительной системы уравнивания потенциалов. Но как говорится, если есть дополнительная, то обязана существовать и основная. В данном материале я буду говорить об этих системах.

Для чего служит такая система?

Для начала давайте узнаем, для каких целей используется данная система. Как известно металлические предметы являются отличными проводниками электричества.

В наших с вами домах такими проводниками являются чугунные трубы отопления, короба вентиляционных шахт, полотенцесушитель, трубы водоснабжения и канализационные трубы. И все эти коммуникационные системы имеют между собой связь.

Для того, чтобы понять каким образом на этих элементах образуется опасный потенциал, давайте рассмотрим следующую ситуацию:

Все мы с вами знаем, что напряжение представляет собой разность потенциалов фазного и нулевого провода (в однофазной сети). Из картинки выше следует, что ток по фазному проводу попадает на двигатель стиральной машины и вновь уходит в сеть по N проводу. И от того же нулевого проводника реализовано заземление стиральной машины. Это необходимо, чтобы при повреждении изоляционного материала электроприбора произошло отключение защитного автомата.

А теперь представим ситуацию, что в нуле появился потенциал в 20-30 Вольт. Это означает, что если человек коснется одновременно стиральной машинки и сушилки,

то он будет поражен разностью потенциалов стиральной машины, равной 20-30 В и потенциалом полотенцесушителя равного нулю.

Таким образом, человека поразит напряжение 30 вольт. Именно чтобы не допустить такой ситуации и реализуется система выравнивания потенциалов, оная выглядит так:

Разновидности систем

Существует основная система уравнивания потенциалов (ОСУП) и дополнительная система уравнивания потенциалов (ДСУП).

Примечание. ДСУП не может быть реализована, если нет или не исправна ОСУП.

Основная система уравнивания потенциалов должна отвечать таким требованиям:

1. Уже с Главной заземляющей шины категорически запрещено объединятьPEи N проводники
2. Схема соединения ко всем конструкциям подлежащим заземлению, должна быть строго радиальной.
3. В цепях защиты категорически запрещено устанавливать какие-либо коммутационные аппараты

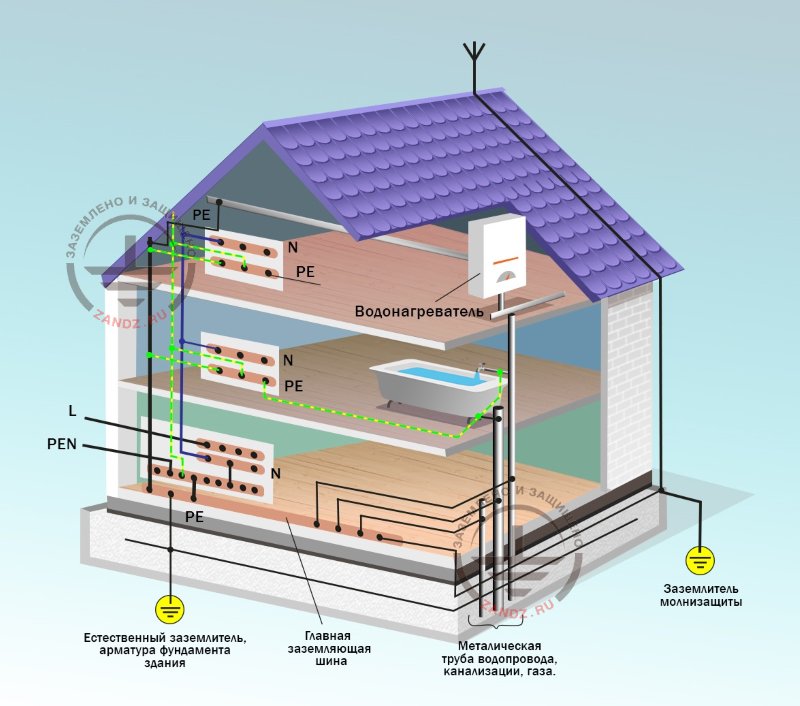

В ОСУП объединяются следующие элементы:

1. Заземлитель.
2. ГЗШ– главная заземляющая шина, располагается на вводе здания.
3. Всевозможная арматура жилого дома.
4. Металлические вентиляционные короба.
5. Водопроводные трубы из металла.
6. Молниеотводы.

Если все вышеперечисленные элементы имеют прочную связь, то опасность возникновения опасных потенциалов была нулевой. Но в связи с поголовной заменой отопления на пластиковые трубы, данный контур становится разорванным, и возникновение потенциала становится обыденным делом.

Также несмотря на надежный контур в больших многоэтажках из-за большой протяженности коммуникаций может возникнуть потенциал, именно по этой причине в помощь основной системе уравнивания потенциалов применяют дополнительную.

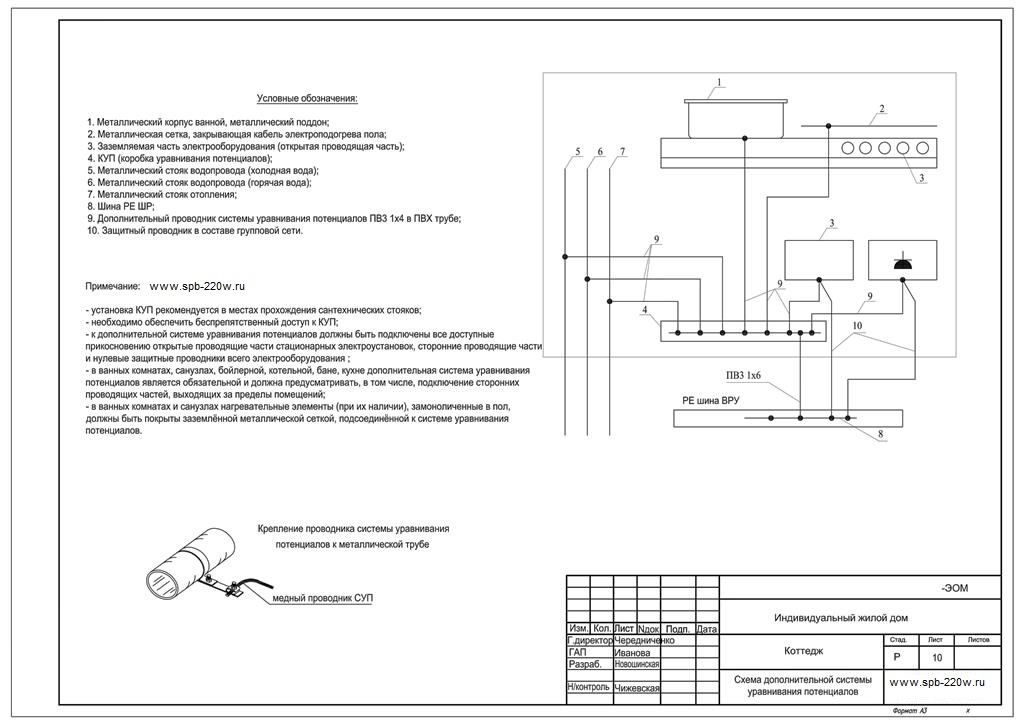

Такая система реализуется в ванной комнате, где соединяются следующие элементы:

— непосредственно ванна или душевая кабина.

— полотенцесушитель.

— трубы водопровода и газовые трубы.

— канализация.

— вентиляционные короба.



Все эти элементы соединяются отдельным медным проводником, концы которого собираются в КУП (коробка уравнивания потенциалов).

Если у вас нет подобной системы и вы хотите ее реализовать в вашей ванной комнате, то обязательно учтите следующие немаловажные требования:

1. Дополнительную систему категорически запрещается реализовывать, если в доме отсутствует или неисправна основная система уравнивания потенциалов.
2. Запрещается использовать соединение шлейфом.
3. Нельзя допускать разрывов защитного проводника, идущего от клеммной коробки до шины заземления, расположенного в квартирном щитке.

Также позаботьтесь о том, чтобы розетки, установленные в ванной комнате, имели дополнительное заземление.

Кстати, закрепить заземляющий проводник к металлическим трубам отопления и водопровода можно металлическими хомутами. Также учтите, что минимальное сечение жилы заземляющего провода должно быть 2,5 квадратных миллиметра.

С оригиналом статьи можно ознакомиться  —   Электрофиксик

Клеммы выравнивания потенциалов Weidmüller JB 25–50 и EBB 25–50/16

20.11.2020 – Weidmüller запускает в производство новые клеммы выравнивания потенциалов JB 25–50 и EBB 25–50/16 для децентрализованного выравнивания потенциалов.

Решение позволяет организовать замкнутую линию выравнивания потенциалов с проводниками сечением от 25 мм² до 50 мм², которая объединяет все электрические потенциалы, имеющиеся на производстве. Ответвления сечением до 16 мм ² могут быть произведены из общей системы соединения. Простые в установке клеммы выравнивания потенциалов надежно выравнивают разницу.

Обычно используются клеммы на три соединения, но, как правило, они очень громоздкие, и их дорогостоящая сборка требует много времени и усилий. Чтобы избежать появление паразитных токов в системах для протяженных производственных линий нужна единая стандартная система выравнивания потенциалов.

Новые клеммы выравнивания потенциалов легко устанавливаются и являются удобным решением для того, чтобы надежно выровнять потенциалы соединительных линий, например, в автомобильной промышленности, вдоль длинных производственных конвейеров.

Ваши особые преимущества:

Простое и надежное подключение

Уравнивание потенциалов уменьшает паразитные токи, которые могут вызвать ошибки измерений или поломку. По сравнению с соединением типа «звезда», децентрализованное выравнивание потенциалов дает огромную экономию места в шкафу. Исчезает необходимость в длинных соединительных проводах от отдельных полевых компонентов для соединения с общей шиной. Достаточно коротких ответвлений к клеммной колодке, соединенной в кольцо общей линии выравнивания потенциала. Таким образом, используется меньшее пространство, сокращается время проводного подключения.

Преимущества продукта:



Требуется меньше места

Клеммы выравнивания потенциалов от Weidmüller занимают мало места внутри лотка кабельной системы, высота клеммы всего 24 мм, оставляя достаточное пространство для линий электропитания и линий передачи данных.

Быстрая установка

JB 25–50 и EBB 25–50/16 просты в установке, у всех зажимных винтов на клеммах выравнивания потенциалов единый диаметр. Поэтому в процессе установки не требуется смена инструмента.

Другие опции подключения

Клеммы выравнивания потенциалов EBB 25–50/16 допускают опцию соединения двух ответвлений по 16 мм ², в таком виде клеммы уже поставляются с производства. Интуитивная регулировка

Weidmüller на данных клеммах использует светлые крепежные винты, которые четко видны в условиях недостаточной освещенности.

По материалам Weimüller





О молниезащите / Система уравнивания потенциалов

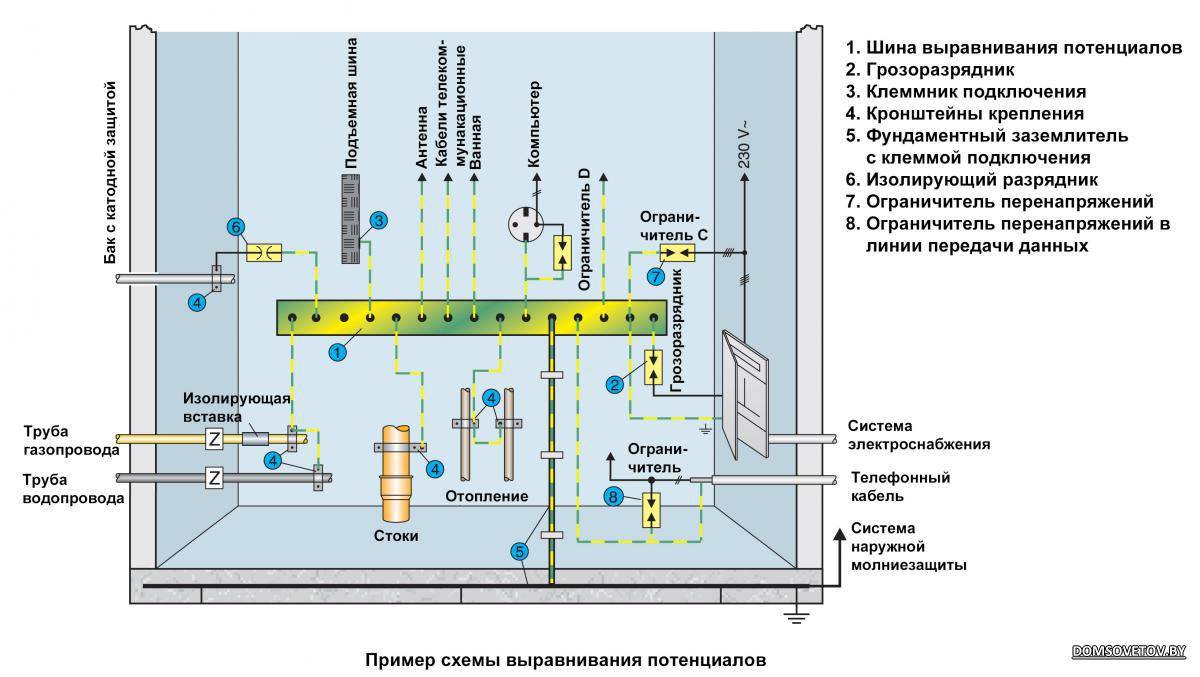

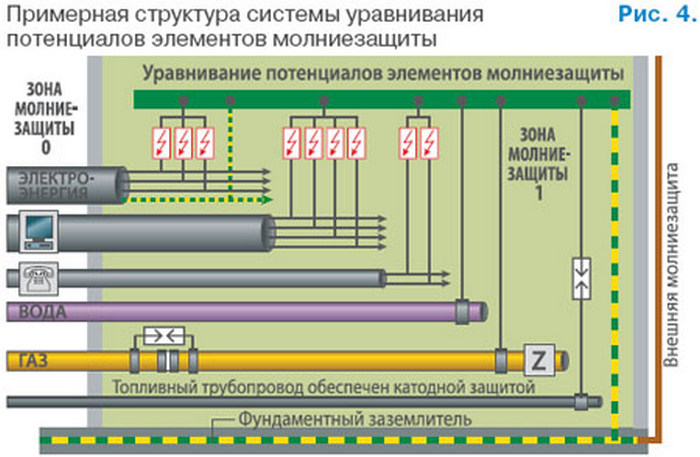

Уравнивание потенциалов представляет собой электрическое соединение, приводящее корпуса электрического оборудования к одинаковому или примерно одинаковому потенциалу. Уравнивание потенциалов молниезащиты является важной мерой для снижения опасности возгорания и взрыва в помещении или здании, которое необходимо защитить. Выполнение системы уравнивания потенциалов предусматривает соединение всех подлежащих заземлению проводников и металлических конструкций между собой и заземлением. Для этого необходимо следующие части сооружения соединить с уравниванием потенциалов:

• металлические каркасы сооружения;
• оборудование из металла;
• внешние проводящие детали;
• электрооборудование и оборудование системы передачи данных.

Система уравнивания потенциалов может комплектоваться шинами, соединительными клеммами, хомутами и другими элементами.

Сложные электронные системы находят все более широкое применение и распространение в областях обработки данных, в автоматизации производства с применением микропроцессоров, а также в области телекоммуникаций. Они становятся производительнее, а также чувствительнее к помехам. С одной стороны, возрастающая сложность устройств влечет за собой повышенную чувствительность оборудования к паразитным токам и перенапряжениям. С дугой стороны, при определенных обстоятельствах при отказе хотя бы одного блока происходит сбой всей системы электронной обработки данных или остановка производственной линии.

Самым неблагоприятным в этой ситуации может оказаться остановка производства на несколько дней или потеря данных.

Импульсные перенапряжения вызываются:

• Воздействием разрядов молний
• Электростатическими разрядами
• Коммутационными процессами, обратными воздействиями на сеть
• Электромагнитными и ядерными электромагнитными импульсами.

Воздействие разрядов молнии

Вероятность попадания молнии не так велика. При попадании в здание грозового разряда отводе его в землю возникает повышение потенциала земли. Заряд расходится от точки попадания, поражая все вокруг.

Причинами нарушения работы электрических приборов являются высокочастотные, электромагнитные импульсы, вырабатываемые статически заряженным воздухом.

В действительности, прямое попадание молнии необязательно. Мощный электромагнитный импульс, возникающий при атмосферном разряде, приводит к возникновению высоких наведенных токов в линиях, что и приводит к импульсным перенапряжениям в сети.

Влияние электростатического разряда

Электростатические эффекты связаны с деятельностью человека. Всем известен феномен подобный искровому разряду при касании рук. Разность потенциалов при этом может достигать 15000 Вольт. Если прикоснуться к чувствительным измерительным приборам, то возникающий при этом разряд может привести к сбою, временному отказу или полному выходу из строя оборудования. Даже если внешне ничего не происходит, электроника прибора подвергается избыточной нагрузке. Следствием этого могут стать серьезные отказы оборудования.

Влияние электромагнитного импульса

Электромагнитные импульсы могут возникнуть в момент включения оборудования. Скачки напряжения, длящиеся доли секунд, могут стать также причиной электромагнитных импульсов. Электромагнитные импульсы могут привести к повышению напряжения в сети на несколько киловольт, что может, в свою очередь, стать причиной выхода из строя электроприборов, или, как минимум, их ускоренного старения.

Одним из видов электромагнитного воздействия может быть электромагнитный импульс, возникающий при ядерных испытаниях. При проведении испытаний в атмосфере на высоте от 40 до 400 км возникает электромагнитный импульс, распространяющийся в радиусе 12000 км на поверхности Земли. При этом все ЛЭП в зоне поражения становятся индукционными проводящими антеннами, в которых возникает наведенный ток большой мощности. В этом случае все подключенные к сети электроприборы, системы телекоммуникаций, системы проводной и беспроводной связи воспринимают сильную помеху либо полностью выводятся из строя.
