Что означают буквы n l в электрике. Обозначения фазы и нуля в электрике. Как выглядит нейтраль

Работа с электричеством регламентируется специальными «Правилами устройства электроустановок» (ПУЭ). Здесьчетко прописана цветовая маркировка конкретного провода и кабеля, применяемых в электрике. А потому обозначение фазы и нуля стандарты для всех монтажных проводов.

Электрик вскрывает распределительную коробку. А там – кабели одинаковые, белого цвета. Работать с ними крайне сложно. И чтобы определить предназначение каждого, нужно измерить все показатели с помощью или мультиметра.

Провода нужно проверить с помощью индикаторной отвертки или мультиметра

Понятно, что расцветка проводов значительно облегчает ремонтный процесс. Подобный подход гарантирует безопасность проведения работ, делает процесс более простым и удобным. Кроме того, электрик тратит гораздо меньше времени, ориентируясь на цвета проводов.

Для обустройства электрической сети в доме используются три основных кабеля: фаза, ноль, земля. При монтаже применяется цветовая маркировка по пуэ.

Запомнить их не сложно. Тем более, обычно для обустройства электрической сети в доме используются три основных кабеля: фаза, ноль, земля. При монтаже применяется цветовая маркировка по пуэ. А значит, спутать предназначение конкретного провода невозможно.

Маркировка фаз по цветам поможет правильно повесить люстру, подключить любое электрооборудование к сети. Наиболее нагляден пример со светильником. Если перепутать фазу и ноль, при замене лампочки человек получит мощный удар током. И наоборот. Когда фаза и ноль, их обозначение не перепутаны, можно дотрагиваться даже до горящей лампы. Это абсолютно безопасно. Ведь фаза выходит на выключатель, а ноль – на лампу, нейтрализуя напряжение.

Буквенные подсказки

В схемах электропроводки принята не только цветовая, но и буквенная маркировка. Главное – запомнить три обозначения. Это l, n, pe в электрике. Данные буквенные обозначения также являются отличными подсказками мастерам.

Цвет и символы помогут разобраться в проводах

Обозначение l и n в электрике наносится возле клемм подключения

. Это первые буквы английских слов или словосочетаний, обозначающих функцию конкретного провода. Эти незамысловатые символы сориентируют, как правильно подключить прибор к сети.

Следует отметить, что l и n в электрике – универсальные обозначения. Они приняты повсеместно. А значит, проблем с подключением аппаратуры, приборов, устройств иностранных производителей не будет. И обозначения l, n в электрике подскажут, какой провод с каким нужно соединить.

Заземление: безопасность зелено-желтого цвета

Заземление или защитный проводник – это, прежде всего, безопасность. А безопасность в электрике дорогого стоит. Этот кабель выполняет функцию запасного игрока. И вступает в игру лишь в том случае, когда нарушена изоляция фазного или нулевого проводника. Проще говоря, без заземления неисправный электроприбор в момент соприкасания ударит человека, с заземлением – нет.

Именно поэтому сейчас различная бытовая техника, другие приборы выпускается с защитным кабелем. Заземление в обязательном порядке должна иметь электропроводка дома.

Провода заземления обеспечивают безопасность работы электричества в доме

Заземление обозначают сочетанием pe – сокращенно от словосочетания Protective Earthing. Иногда пишут слово «земля». На схемах графически означенный кабель может быть обозначен специальными символами:

Если разбирать цветовое обозначение, то, согласно ГОСТу Р50462, для данного вида кабеля используются желто-зеленые цвета. В жестком одножильном проводе основным является зеленый цвет, отороченный желтой полоской. В мягком многожильном в качестве основного цвета применяется желтый. Продольная полоска, напротив, зеленая. Бывают нестандартные варианты цветовой маркировки защитных соединений. В этом случае полоски имеют поперечный вид. Помимо этого, применяется только зеленая расцветка.

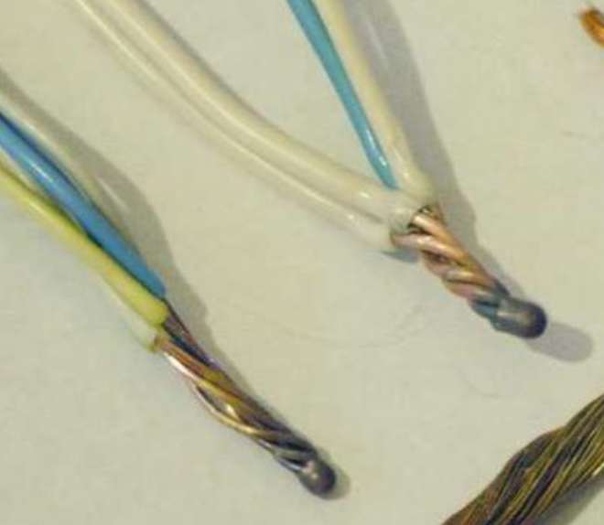

Зачастую заземляющий кабель идет в паре с нейтральным. Тогда к желто-зеленой раскраске прибавляется синяя каемка на концах кабеля. В этом случае меняется буквенная аббревиатура – pen.

Видео: как разобраться в цветовой маркировке прводов

Так или иначе, но ответ на вопрос, какого цвета заземление в трехжильном проводе, однозначен. Всегда нужно искать зелено-желтое сочетание.

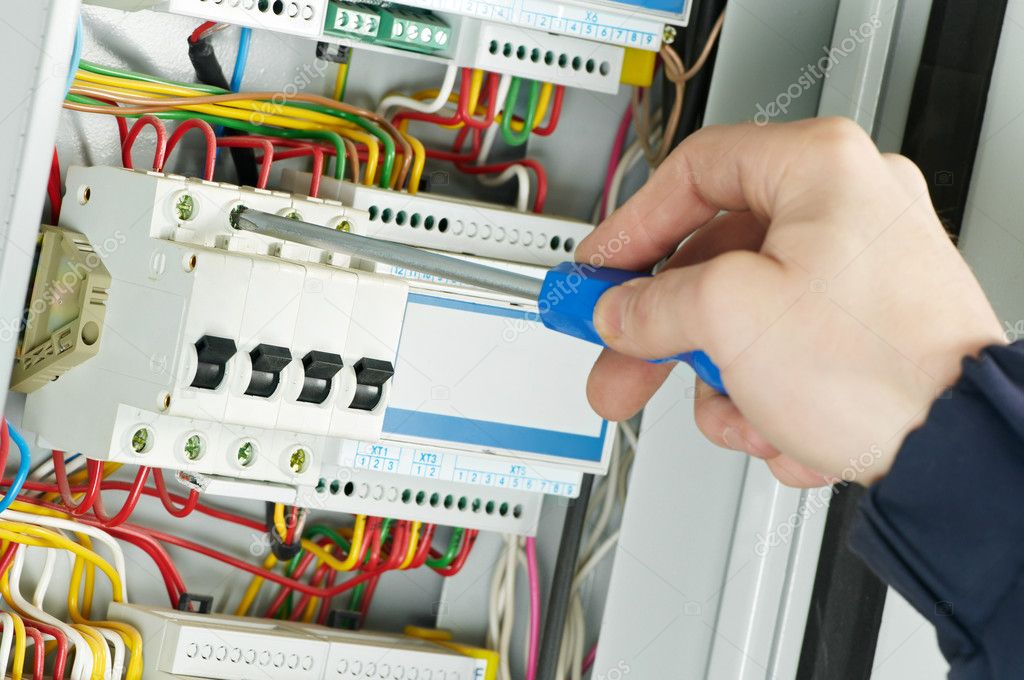

В распределительном щитке заземление найти не сложно. Для его подключения используется специальная шина. В иных случаях, кабель крепится к корпусу и металлической двери щитка.

Нулевой проводник

Нулевой проводник или, как его еще называют, нейтраль выполняет простую, но важную функцию. Он выравнивает нагрузки в сети, на выходе обеспечивая напряжение в 220 Вольт. Избавляет фазы от скачков и перекосов, нейтрализуя их. Не удивительно, что его символом является буква n – образован от английского слова Neutral. А сочетание обозначений n, l в электрике всегда идут рядом.

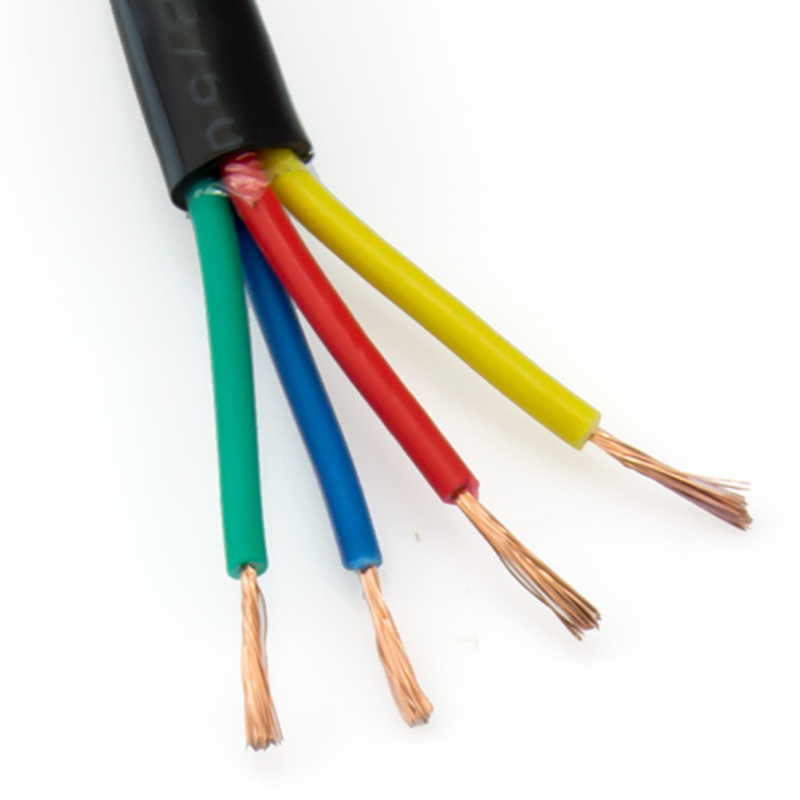

Цвет нулевого провода всегда синий. Конечно, встречаются вариации – от темно-синего до небесно-голубого. Но синий – он и в Африке синий.

Нулевой проводник всегда синего света

В распределительном щитке все кабели данной расцветки группируются на одной, нулевой шине с соответствующей буквенной аббревиатурой. В розетках также есть необходимая маркировка.

Поэтому мастер никогда не спутает, куда крепить специальный нулевой контакт.

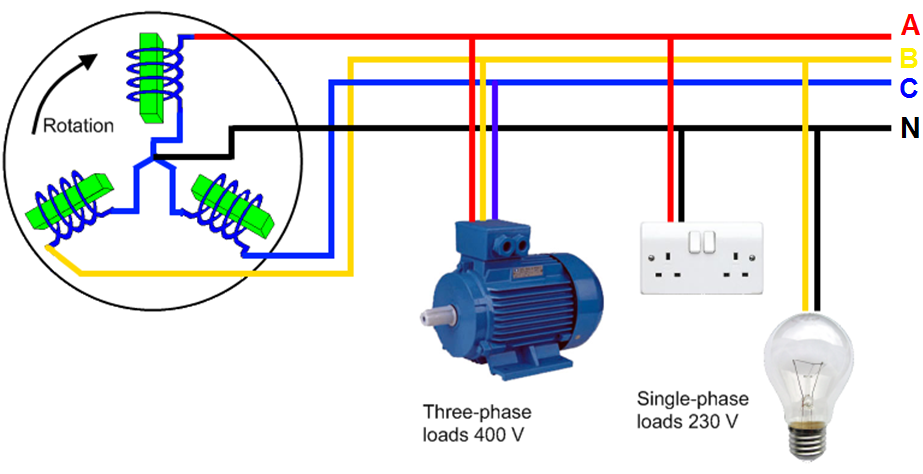

Такая маркировка, принцип работы применимы как к однофазной, так и к трехфазной сети.

Фаза: разноцветье в ассортименте

Именно через фазу проходит напряжение. А значит, работать с этим видом кабеля нужно особенно осторожно. Данный провод обозначается буквой l в электрике, что является сокращением слова Line. В трехфазной сети используется следующее обозначение проводников: l1, l2, l3. Иногда вместо цифр применяются английские буквы. Тогда получается la, lb, lc.

Цветовая маркировка проводов

Про цв етовое обозначение фаз можно говорить много. Понятно одно: фазный проводник может быть какого угодно цвета, кроме желтого, зеленого и синего. Однако в России нашли свой ответ на вопрос, какого цвета фаза. Согласно ГОСТ Р 50462-2009, рекомендуется использовать черный или коричневый цвет. Однако этот стандарт носит лишь рекомендательный характер. А потому производители не ограничивают себя определенными цветовыми рамками. Например, красный и белый встречаются гораздо чаще коричневого. Яркие цвета – розовый, бирюзовый, оранжевый, фиолетовый также часто присутствуют в наборе.

Считается, что яркие цвета защитят от опасности, привлекут внимание мастера. Все-таки с напряжением не шутят.

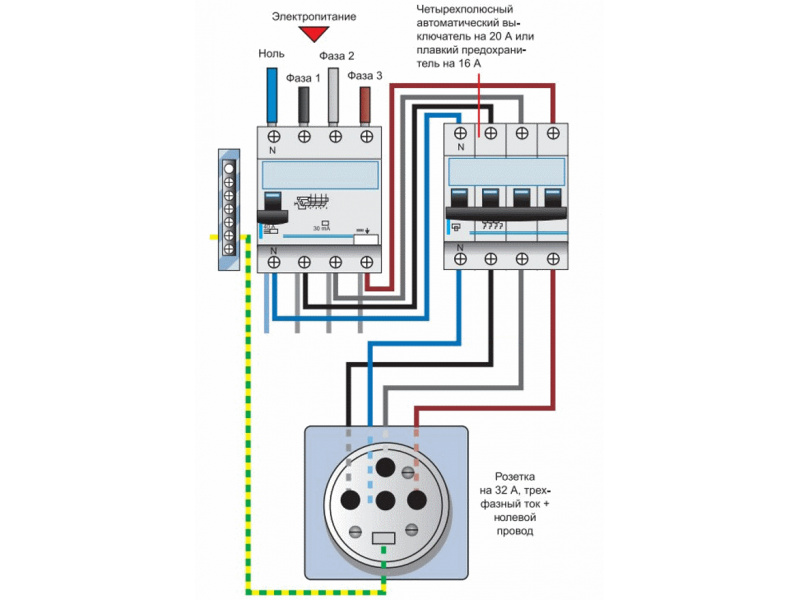

Цветовая маркировка фаз помогает в многофазных сетях. Кабели с несколькими фазами различаются между собой по окраске, что облегчает работу электрика. Несмотря на это, работать с ними нужно аккуратно.

Доверяй, но проверяй

Несмотря на ГОСТы и стандарты, цветовая маркировка не всегда может соответствовать предназначению конкретного кабеля. А потому лучше проверить правильность маркировки перед подключением оборудования. Трехжильный провод лучше тестировать мультиметром. Прибор укажет на фазный провод и, соответственно, на нулевой.

Перед подключением правильность маркировки лучше проверить специальным оборудованием

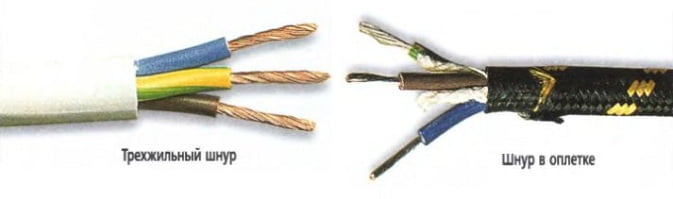

Вообще, трехжильный кабель в электрике используется часто. А потому важно научиться с ним работать. Очень значимо соблюдать и цветовую симметрию. Расцветка проводов по фазам должна соблюдаться неукоснительно.

Друг с другом должны быть соединены только проводники одного цвета . Иначе неприятностей не избежать. Может сломаться техника. Мастера может ударить током. Неправильно подключенная проводка может стать причиной пожара. Для того чтобы всего этого избежать как раз и применяется маркировка фаз, кабелей, клемм.

Работая с электричеством, можно заметить, что жилы проводов раскрашены в разные цвета. Интересно, но цвета никогда не повторяются вне зависимости от количества проводников в одной оболочке. Для чего это делается и как не запутаться в цветовом разнообразии – об этом наша сегодняшняя статья.

Суть цветовой маркировки проводов

Работа с электричеством – дело серьезное, поскольку существует риск поражения электрическим током. Простому человеку не так просто справиться с , ведь, разрезав кабель, можно увидеть, что все жилы имеют различную окраску. Такой подход не является придумкой производителей с целью выделить свою продукцию среди конкурентов, а очень важен при монтаже электропроводки. Чтобы избежать путаницы с окраской жил кабеля, всё разнообразие цветов сведено к одному стандарту – ПУЭ. Правила устройства электроустановок гласят, что жилы проводов необходимо дифференцировать по цветовому либо буквенно-цифровому обозначению.

Цветовая маркировка позволяет определять назначение каждого провода, что крайне важно при коммутации. Правильное соединение жил между собой, а также при монтаже электроустановочных изделий, помогает избежать серьезных последствий, таких как короткое замыкание, поражение электрическим током или вовсе пожар. Правильно соединенные провода помогают впоследствии без проблем произвести ремонт и обслуживание.

Согласно правилам цветовая расцветка проводов присутствует по всей длине. Однако в действительности можно встретить электропровода, окрашенные одним цветом. Чаще всего такое встречается в старом жилом фонде, где проложена алюминиевая проводка. Для решения проблем с цветовым обозначением каждой отдельно взятой жилы применяется термоусадочная трубка или изолента разных окрасов: черная, синяя, желтая, коричневая, красная и пр. Разноцветную маркировку делают в точках соединения проводов и на концах жил.

Перед тем как говорить о цветовом различии, стоит упомянуть про обозначение проводов буквами и цифрами. Фазный проводник в однофазной сети переменного тока обозначается латинской буквой "L" (Line). В трехфазной цепи фазы 1, 2 и 3 будут иметь соответственно обозначения "L1", "L2", "L3". Заземляющий фазный проводник обозначается аббревиатурой "LE" в однофазной сети и "LE1", "LE2", "LE3" в трёхфазной. Нулевому проводу присвоена буква "N" (Neutral). Нулевой или защитный проводник обозначается "PE" (Protect Earth).

Цветовое обозначение провода заземления

Согласно нормам использования электрического оборудования, все оно должно подключатся к сети, в которой имеется провод заземления. Именно при таком раскладе на технику будет распространяться гарантия производителя. Согласно ПУЭ защита заключается в желто-зеленую оболочку, причем цветовые полосы должны быть строго вертикальными. При другом расположении такая продукция считается нестандартной. Часто можно встретить в кабеле жилы с оболочкой ярко-желтого или зеленого окраса. В таком случае именно их используют в качестве заземления.

Интересно! Жесткий одножильный провод заземления окрашен в зеленый цвет с тонкой желтой полосой, а вот в мягком многожильном, наоборот, в качестве основного используется желтый, а дополнительным выступает зеленый.

В некоторых странах допускается монтаж жилы заземления без оболочки, а вот если вам повстречался кабель зелено-желтого цвета с синей оплеткой и обозначением PEN, то перед вами заземление, совмещенное с нейтралью. Следует знать, что земля никогда не подключается к устройствам защитного отключения, расположенным в распределительном щитке. Провод заземления подключают к шине заземления, к корпусу либо металлической дверке распредщитка.

На схемах можно увидеть различное обозначение заземления, поэтому чтобы избежать путаницы рекомендуем вам использовать нижеприведенную памятку:

Отдельный цвет для нулевого провода и разнообразие расцветки фазного

Как свидетельствует ПУЭ, для нейтрального провода, который ещё часто называют нулем, выделено единственное цветовое обозначение. Таким цветом является синий, причем он может быть яркого или темного исполнения и даже голубым – всё зависит от компании-изготовителя. Даже на цветных схемах этот провод всегда прорисовывается синим цветом. В распредщитке нейтраль подсоединяют к нулевой шине, которая соединена со счетчиком напрямую, а не с использованием автомата.

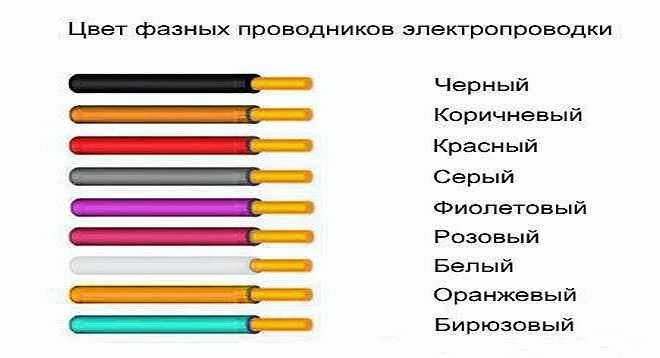

Согласно ГОСТу, цвета проводов фазы могут иметь любой окрас за исключением синего, желтого и зеленого, поскольку эти цвета относятся к нулю и заземлению. Такой подход помогает отличить фазный провод от остальных, поскольку он является наиболее опасным при работе. По нему проходит ток, поэтому крайне важно обеспечить правильное обозначение, чтобы работать было безопасно. Чаще всего фазные жилы в трёхжильном кабеле обозначаются черным или красным цветом. ПУЭ не запрещает использовать другие расцветки за исключением цветов, предназначенных для нуля и земли, поэтому иногда можно встретить фазную жилу в следующих оболочках:

  • коричневой;
  • серой;
  • фиолетовой;
  • розовой;
  • белой;
  • оранжевой;
  • бирюзовой.

Если цвета перепутаны

Мы привели основные правила маркировки L, N, PE жил в электрике по цветам, но часто бывает, что не все мастера соблюдают правила монтажа электропроводки. Кроме всего прочего, существует вероятность, что поменялись электропровода с разным цветом фазной жилы или вовсе одноцветного кабеля. Как же не ошибиться в подобной ситуации и сделать корректное обозначение нуля, фазы и заземления? Лучшим вариантов в таком случае станет маркировка проводов согласно их назначению. Необходимо при помощи кембриков (термоусадочных трубок) обозначить все элементы, которые отходят от распределительного щитка и следуют в жилище. Работа может занять продолжительное время, но это того стоит.

Для работы по выявлению принадлежности жил используют индикаторную отвертку – это самый простой инструмент, пользоваться которым для последующей маркировки фаз элементарно. Берем прибор и его металлическим кончиком дотрагиваемся до оголенной (!) жилы. Индикатор на отвертке загорится только в том случае, если вы нашли фазный провод. Если кабель является двухжильным, то вопросов больше быть не должно, потому что второй проводник – ноль.

Важно! В любом электрокабеле всегда имеются L и N жилы, вне зависимости от самого количества проводов внутри.


Если исследуется трехжильный провод, для нахождения заземляющей и нулевой жилы используют мультимер. Как известно, в нулевом проводнике возможно наличие электричества, но его дозы едва будут превышать 30В. Для измерения на мультимере необходимо настроить режим измерения напряжения переменного тока. После этого одним щупом дотрагиваются к фазной жиле, которая была определена с помощью индикаторной отвертки, а вторым – к оставшимся. Проводник, показавший наименьшее значение на приборе, будет нулевым.

Если получилось, что напряжение в остальных проводах одинаково, необходимо воспользоваться методом измерения сопротивления, что позволит определить землю. Для работы будут использоваться только жилы, назначение которых неизвестно – фазный провод в тесте не участвует. Мультимер переключают в режим измерения сопротивления, после чего одним щупом касаются заведомо заземленного и очищенного до металла элемента (это может быть, например, батарея отопления), а вторым – к жилам. Земля не должна превысить показание в 4 Ом, в то время как у нейтрали значение будет выше.

Те, кто хоть раз в жизни имели дело с электропроводами, не могли не обращать внимания, что кабели всегда имеют разный цвет изоляции. Придумано это не для красоты и яркой окраски. Именно благодаря цветовой гамме в одежде провода легче распознавать фазы, заземление и нулевой провод. Все они имеют свойственную им окраску, что во много раз делает удобной и безопасной работу с электропроводкой. Самое главное для мастера – это знать, какой провод каким цветом должен обозначаться.

Цветовая маркировка проводов

При работе с электропроводкой максимальную опасность представляют провода, к которым подключена фаза. Соприкосновение с фазой может привести к летальному исходу, поэтому для этих электропроводов выбраны самые яркие, например, красный, предупреждающие цвета.

Кроме того, если провода маркированы разными цветами, то при ремонте той или иной детали можно быстрее определить какие именно из пучка проводов необходимо проверить в первую очередь, и которые из них наиболее опасны.

Чаще всего для фазных проводов используется следующая расцветка:

  • Красные;
  • Черный;
  • Коричневый;
  • Оранжевые;
  • Сиреневые,
  • Розовые;
  • Фиолетовые;
  • Белый;
  • Серые.


Именно в эти цвета могут быть окрашены фазные провода. Вы сможете проще разобраться с ними, если исключите нулевой провод и землю. Для удобства, на схеме изображение фазного провода принято обозначать латинской литерой L. При наличии не одной фазы, а нескольких, к букве должно быть добавлено численное обозначение, которое выглядит так: L1, L2 и L3, для трехфазных в 380 В сетях. В некоторых исполнениях первая фаза (масса), может быть обозначена буквой A, вторая – B, а уже третья – C.

Какого цвета провод заземления

В соответствии с современными стандартами, проводник заземления должен иметь желто-зеленый цвет. С виду он похож на желтую изоляцию, на которой имеются две продольные ярко-зеленые полосы. Но встречается иногда и окраска из поперечных зелено-желтых полос.

Иногда, в кабеле могут иметься только ярко-зеленые или желтые проводники. В данном случае «земля» будет обозначаться именно таким цветом. Соответствующими цветами она же будет отображаться и на схемах. Чаще всего инженеры рисуют из ярко зелеными, но иногда можно заметить и желтые проводники. Обозначают на схемах или приборах «землю» латинскими (на английском) буквами PE. Соответственно этому маркируются и контакты, куда «земляной» провод нужно подключать.

Иногда специалисты называют заземляющий провод «нулевым и защитным», но не стоит путать. Если вы увидите такое обозначение, то знайте, что это именно земляной провод, а защитным его называют потому, что он что снижает риск удара током.

Ноль или нейтральный провод имеет следующий цвет маркировки:

  • Синий;
  • Голубой;
  • Синий с белой полоской.

Никакие цвета в электрике для маркировки нулевого провода не используются. Таким вы его найдете в любом, будь то трехжильном, пятижильном, а может и с еще большим количеством проводников. Синим и его оттенками обычно рисуют «ноль» на различных схемах. Профессионалы называют его рабочим нулем, потому, что (чего нельзя сказать о заземлении), участвует в электропроводке с питанием. Некоторые, при прочтении схемы называют его минус, в то время как фазу все считают «плюс».

Как проверить подключение проводов по цветам

Цвета проводов в электричестве придуманы для того, чтобы ускорить идентификацию проводников. Однако, полагаться лишь только на цвет опасною, ведь какой-либо новичок, или безответственный работник из ЖЗК-а, мог подключить их неправильно. В связи с этим, перед тем, как приступить к работам, необходимо удостовериться правильности их маркировки или подключения.

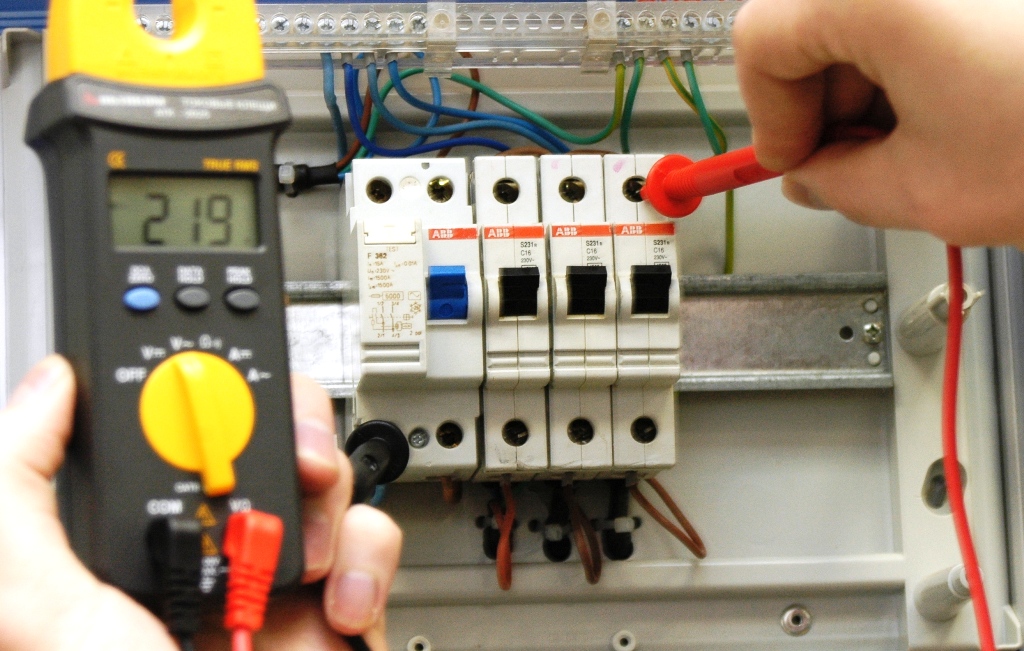

Для того, чтобы выполнить проверку проводов на полярность, берем индикаторную отвертку или мультиметр. Стоит заметить, что с отверткой на много проще работать: когда вы прикасаетесь к фазе загорается вмонтированный в корпус светодиод.

Если кабель двухжильный, тогда проблем практически нет- вы исключили фазу, значит второй проводник, который остался, это ноль. Однако часто встречаются и трехжильные провода. Здесь уже для определения вам понадобиться тестер, или мультиметр. При их помощи так же не сложно определить, какой проводов фазный (плюсовой), а какой – нулевой.

Делается это следующим образом:

  • На приборе выставляется переключатель таким образом, чтобы выбрать шакалу более 220 В.
  • Затем нужно взять в руки два щупа, и держа их за пластиковые ручки, очень аккуратно дотрагиваемся стержнем одного из щупов к найденному проводу-фазе, а второй прислоняем к предполагаемому нулю.
  • После этого на экране должно будет высветиться 220 В, или то напряжение, которое есть по факту в сети. Сегодня оно может быть ниже.


Если на дисплее появилось значение 220 В или что-то в этом пределе, то другой провод – это ноль, а оставшийся – предположительно «земля». В случае, если значение, появившееся на дисплее меньше, стоит продолжить проверку. Одним щупом опять прикасаемся к фазе, другим к предполагаемому заземлению. Если показания прибора будут ниже, чем в случае с первым измерением, то перед вами «земля». По стандартам она должна быть зеленого или желтого цвета. Если вдруг показания получились выше, это означает, что где-то напутали, и перед вами «нулевой» провод. Выходом из этой ситуации будет либо искать, где именно подключили провода неправильно, или оставив все как есть, запомнив, что провода перепутаны.

Обозначения проводов в электрических схемах: особенности подключения

Начиная любые электромонтажные работы на линиях, где уже проложена сеть, необходимо убедиться в правильности подключения проводов. Делается это с помощью специальных тестирующих приборов.

Необходимо запомнить, что при проверке соединения «фаза-ноль» показания индикаторного мультиметра всегда будут выше, чем в случае прозвонки пары «фаза-земля».

Провода в электрических цепях по нормам имеют цветную маркировку. Данный факт позволяет электрику в короткий промежуток времени найти ноль, заземление и фазу. В случае, если эти провода подсоединить неправильно между собой, то возникнет короткое замыкание. Иногда такая оплошность приводит к тому, что человек получает удар электрическим током. Поэтому, нельзя пренебрегать правилам (ПУЭ) подключения, и необходимо знать, что специальная цветовая маркировка проводов предназначена для обеспечения безопасности при работе с электропроводкой. Кроме того, данное систематизирование значительно сокращает время работы электрика, так, как он имеет возможность быстро найти нужные ему контакты.

Особенности работы с электропроводами разного цвета:

  • Если вам нужно установить новую, или заменить старую розетку, то определять фазу вовсе необязательно. Вилке вовсе неважно, с какой стороны вы ее подключите.

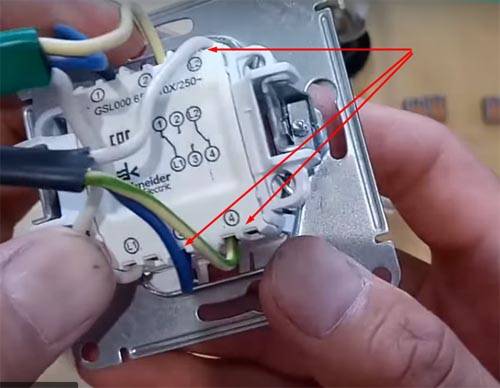

  • В случае, когда вы подключаете выключатель от люстры, то нужно знать, что нему необходимо подавать конкретно фазу, а к лампочкам только ноль.
  • Если цвет контактов и фазы и нуля совершенно одинаковый, то значение проводников определяется с помощью индикаторной отвертки, где рукоятка изготовлена из прозрачного пластика с диодом внутри.
  • Перед тем, как определить проводник, электрическую цепь в доме или другом помещение нужно обесточить, а проводки на концах зачистить и развести в стороны. Если этого не сделать, то они могут нечаянно соприкоснуться и получится короткое замыкание.

Использование цветной маркировки в электрике намного облегчило жизнь людей. Кроме того, благодаря цветовым обозначениям, на высокий уровень поднялась безопасность при работе с проводами, которые находятся под напряжением.

Обозначения и цвета проводов в электрике (видео)

Рейтинг 4.50 (1 Голос)

Для облегчения выполнения монтирования электропроводки, кабели изготавливаются с разноцветной маркировкой проводов. Монтаж сети освещения и подвод питания на розетки предполагает применение кабеля с тремя проводами.

Использование данной цветовой системы в разы уменьшает время ремонта, подключения розеток и . Так же данная схема минимизирует требования к квалификации монтажника. Это значит, что почти любой взрослый мужчина в состоянии сам выполнить, к примеру, установку лампы.

В данной статье мы рассмотрим как обозначается заземление, ноль и фаза. А так же другие цветовые маркировки проводов.

Цвет заземления

Цвет провода заземления, «земли» - почти всегда обозначен желто-зеленым цветом , реже встречаются обмотки как полностью желтого цвета, таки и светло-зеленого. На проводе может присутствовать маркировка "РЕ". Так же можно встретить провода зелено-желтого цвета с маркировкой "PEN" и с синей оплеткой на концах провода в местах крепления - это заземление, совмещенное с нейтралью.

В распределительном щитке (РЩ) стоит подключать к шине заземления, к корпусу и металлической дверке щитка. Что касается распределительной коробки, то там подключение идёт к заземлительным проводам от светильников и от контактов заземления розеток. Провод «земли» не надо подключать к УЗО (устройство защитного отключения), в связи с этим УЗО устанавливают в домах и квартирах, так как обычно электропроводка выполняется только двумя проводами Обозначение заземления на схемах:

Обычное заземление(1) Чистое заземление(2) защитное заземление(3) заземление к корпусу(4) заземление для постоянного тока (5)

Цвет нуля, нейтрали

Провод «ноля» - должен быть синего цвета . В РЩ надо подключать к нулевой шине, которая обозначается латинской буквой N. К ней же нужно подключить все провода синего цвета. Шина подсоединена к вводу посредством счетчика или же напрямую, без дополнительной установки автомата. В коробке распределения, все провода (за исключением провода с выключателя) синего цвета (нейтрали) соединяются и не участвуют в коммутации. К розеткам провода синего цвета «ноль» подключаются к контакту, который обозначается буквой N, которая маркируется на обратной стороне розеток.

Цвет фазы

Обозначение провода фазы не столь однозначно. Он может быть, либо коричневым, либо черным, либо красным, или же другими цветами кроме синего, зеленого и желтого. В квартирном РЩ фазовый провод, идущий от потребителя нагрузки, соединяется с нижним контактом автоматического выключателя либо к УЗО. В выключателях осуществляется коммутация фазового провода, во время выключения, контакт замыкается и напряжение подаётся к потребителям. В фазных розетках черный провод нужно подключить к контакту, который маркируется буквой L.

Как найти заземление, нейтраль и фазу при отсутствии обозначения

Если отсутствует цветовая маркировка проводов, то можно для определения фазы, при контакте с ней индикатор отвертки загорится, а на проводах нейтрали и заземления - нет. Можно воспользоваться мультиметром для поиска заземления и нейтрали. Находим отверткой фазу, закрепляем один контакт мультиметра на ней и "прощупываем" другим контактом провода, если мультиметр показал 220 вольт это - нейтраль, если значения ниже 220, то заземление.

Буквенные и цифровые маркировки проводов

Первой буквой "А" обозначается алюминий как материал сердечника, в случае отсутствия этой буквы сердечник - медный.

Буквами "АА" обозначается многожильный кабель с алюминиевым сердечником и дополнительной оплеткой из него же.

"АС" обозначается в случае дополнительной оплетки из свинца.

Буква "Б" присутствует в случае если кабель влагозащищенный и у него присутствует дополнительная оплетка из двухслойной стали.

"Бн" оплетка кабеля не поддерживает горение.

"В" поливинилхлоридная оболочка.

"Г" не имеет защитной оболочки.

"г"(строчная) голый влагозащищенный.

"К" контрольный кабель, обмотанный проволокой под верхней оболочкой.

"Р" резиновая оболочка.

"НР" негорящая резиновая оболочка.

Цвета проводов за рубежом

Цветовая маркировка проводов в Украине, России, Белорусии, Сингапуре, Казахстане, Китае, Гонконге и в странах европейского союза одинаковая: Провод заземления - Зелено-желтый

Провод нейтрали - голубой

фазы маркируется другими цветами

Обозначение нейтрали имеет черный цвет в ЮАР, Индии, Пакистане, Англии, однако это в случае со старой проводкой.

в настоящее время нейтраль синяя.

В австралии может быть синий и черный.

В США и Канаде обозначается белым. Так же в США можно найти серую маркировку.

Провод заземления везде имеет желтую, зеленую, желто-зеленую окраску, так же в некоторых странах может быть без изоляции.

Другие цвета проводов применяются для фаз и могут быть различными, кроме цветов означающих другие провода.

В подавляющем большинстве кабелей разная расцветка изоляции жил. Сделано это в соответствие с ГОСТом Р 50462-2009, который устанавливает стандарт маркировки l n в электрике (фазных и нулевых проводов в электроустановках). Соблюдения этого правила гарантирует быструю и безопасную работу мастера на большом промышленном объекте, а также позволяет избежать электротравм при самостоятельном ремонте.

Разнообразие расцветки изоляции электрокабелей

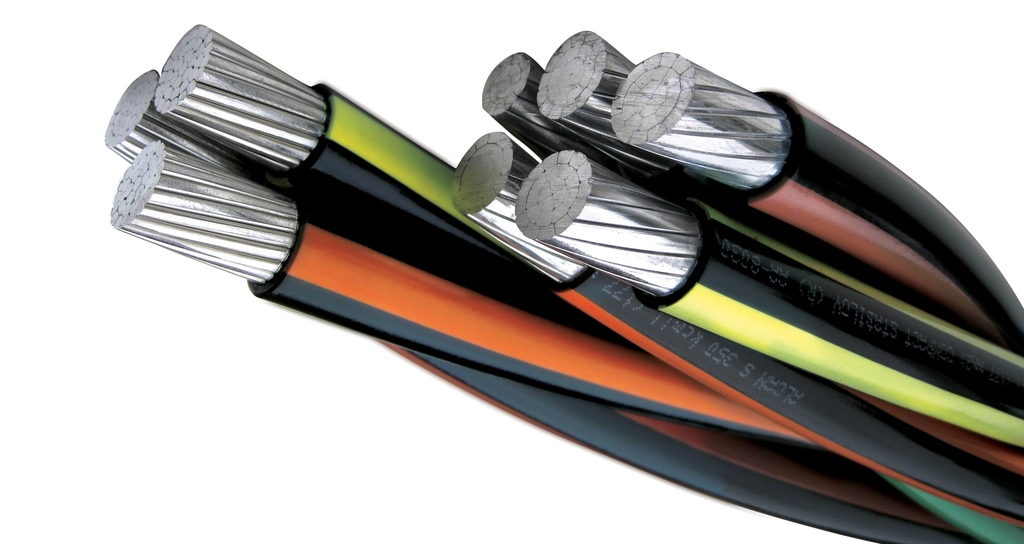

Цветовая маркировка проводов многообразна и сильно различается для заземления, фазных и нулевых жил. Чтобы не было путаницы, требования ПУЭ регламентируют какого цвета провод заземления использовать в щитке электропитания, какие расцветки обязательно надо использовать для нуля и фазы.

Если монтажные работы проводились высококвалифицированным электриком, который знает современные стандарты работы с электропроводами, не придется прибегать к помощи индикаторной отвёртки или мультиметра. Назначение каждой жилы кабеля расшифровывается знанием его цветового обозначения.

Цвет жилы заземления

С 01.01.2011 цвет жилы заземления (или зануления) может быть только желто-зеленой. Эта цветовая маркировка проводов соблюдается и при составлении схем, на которых такие жилы подписываются латинскими буквами РЕ. Не всегда на кабелях расцветка одной из жил предназначена для заземления – обычно она делается если в кабеле три, пять или больше жил.

Отдельного внимания заслуживают PEN-провода с совмещенными «землей» и «нолем». Подключения такого типа все еще часто встречаются в старых зданиях, в которых электрификация проводилась по устаревшим нормам и до сих пор не обновлялась. Если кабель укладывался по правилам, то использовался синий цвет изоляции, а на кончики и места стыков надевались желто-зеленые кембрики. Хотя, можно встретить и цвет провода заземления (зануления) с точностью до наоборот – желто-зеленый с синими кончиками.

Заземляющая и нулевая жила могут отличаются толщиной, часто она тоньше фазных, особенно на кабелях, что применяются для подключения переносных устройств.

Защитное заземление является обязательным при прокладке линий в жилых и промышленных помещениях и регулируется стандартами ПУЭ и ГОСТ 18714-81. Провод нулевой заземляющий должен иметь как можно меньшее сопротивление, то же самое касается заземляющего контура. Если все работы по монтажу выполнено правильно, то заземление будет надежным защитником жизни и здоровья человека в случае появления неисправностей электролинии. Как итог – правильная пометка кабелей для заземления имеет решающее значение, а зануление вообще не должно применяться. Во всех новых домах проводка делается по новым правилам, а старые поставлены в очередь для ее замены.

Расцветки для нулевого провода

Для «ноля» (или нулевого рабочего контакта) используются только определенные цвета проводов также строго определяемые электрическими стандартами. Он может быть синим, голубым или синим с белой полоской, причем независимо от количества жил в кабеле: трехжильный провод в этом плане ничем не будет отличаться от пятижильного или с еще большим количеством проводников. В электросхемах «нулю» соответствует латинская буква N – он участвует в замыкании цепи электропитания, а в схемах может читаться как «минус» (фаза, соответственно, это «плюс»).

Цвета для фазных проводов

Эти электропровода требуют особо осторожного и «уважительного» с собой обращения, так как они являются токоведущими, и неосторожное прикосновение может вызвать тяжелое поражение электрическим током. Цветовая маркировка проводов для подключения фазы достаточно разнообразна – нельзя применять только цвета смежные с синим, желтым и зеленым. В какой-то мере так гораздо удобнее запоминать каким может быть цвет провода фазы – НЕ синим или голубым, НЕ желтым или зеленым.

На электросхемах фазу обозначают латинской буквой L. Такая же разметка используется на проводах, если цветовая маркировка ни них не применяется. Если кабель предназначен для подключения трех фаз, то фазные жилы помечают буквой L с цифрой. Например, для составления схемы для трехфазной сети 380 В использовано L1, L2, L3. Еще в электрике принято альтернативное обозначение: A, B, C.

Перед началом работ надо определиться, как будет выглядеть комбинация проводов по цвету и неукоснительно придерживаться выбранной расцветки.

Если этот вопрос был продуман еще на этапе подготовительных работ и учтен при составлении схем электропроводки, следует закупить необходимое количество кабелей с жилами необходимых цветов. Если все-таки нужный провод закончился, то можно пометить жилы вручную:

  • кембриками обычными;
  • кембриками термоусадочными;
  • изолентой.

О стандартах цветовой маркировки проводов в Европе и России смотрите так же в этом видео:

Ручная цветовая разметка

Применяется в тех случаях, когда при монтаже приходится использовать провода с жилами одинаковой расцветки. Также часто это происходит при работе в домах старой постройки, в которых монтаж электропроводки производился задолго до появления стандартов.

Опытные электрики, чтобы не было путаницы при дальнейшем обслуживании электроцепи использовали наборы, позволяющие промаркировать фазные провода. Это допускается и современными правилами, ведь некоторые кабели изготавливаются без цветобуквенных обозначений. Место использования ручной маркировки регламентировано нормами ПУЭ, ГОСТа и общепринятыми рекомендациями. Она крепится на концы проводника, там, где он соединяется с шиной.

Разметка двужильных проводов

Если кабель уже подключен к сети, то для поиска фазных проводов в электрике используют специальную индикаторную отвертку – в ее корпусе есть светодиод, который светится, когда жало устройства касается фазы.

Правда эффективной она будет только для двухжильных проводов, ведь если фаз несколько, то определить где какая индикатор не сможет. В таком случае придется отключать провода и использовать прозвонку.

Стандарты не обязывают делать такую разметку на электропроводниках по всей их длине. Допускается отметить её лишь в местах стыков и соединения нужных контактов. Поэтому, при возникновении необходимости нанести метки на электрокабели без обозначений, нужно заранее приобрести материалы, для их разметки вручную.

Число используемых расцветок зависит от применяемой схемы, но главная рекомендация все же есть – желательно использовать цвета, исключающие возможность путаницы. Т.е. не применять для фазных проводов синие, желтые или зеленые метки. В однофазной сети, к примеру, фазу обычно обозначают красным цветом.

Разметка трехжильных проводов

Если надо определить фазу, ноль и заземление в трехжильных проводах, то можно попробовать сделать это мультиметром. Прибор устанавливается на измерение переменного напряжения, а затем щупами аккуратно коснуться фазы (его можно найти и индикаторной отверткой) и последовательно двух оставшихся проводов. Далее следует запомнить показатели и сравнить их между собой – комбинация «фаза-ноль» обычно показывает большее напряжение, нежели «фаза-земля».

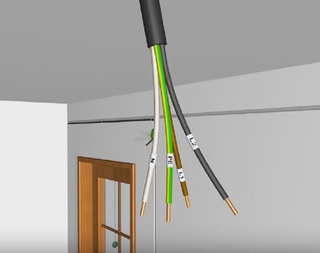

Когда фаза, ноль и земля определены, то можно наносить маркировку. По правилам, для заземления применяется провод цветной желто зеленый, а точнее жила с такой расцветкой, поэтому его маркируют изолентой подходящих цветов. Ноль, отмечается, соответственно, синей изолентой, а фаза любой другой.

Если же при профилактических работах выяснилось, что маркировка устарела, менять кабеля не обязательно. Замене, в соответствии с современными стандартами, подлежит только электрооборудование, вышедшее из строя.

Как итог

Правильная разметка проводов это обязательное условие качественного монтажа электропроводки при проведении работ любой сложности. Она значительно облегчает как сам монтаж, так и последующее обслуживание электросети. Чтобы электрики «разговаривали на одном языке», созданы обязательные стандарты цветобуквенной маркировки, которые схожи между собой даже в разных странах. В соответствии с ними L – это обозначение фазы, а N – ноля.

подключение плюс минус, расшифровка L и N на схеме в электричестве, цвета и маркировка проводов сети 220В, синий по английски

Автор Александр Гагын На чтение 6 мин.

Для создания электрических сетей — независимо от того, бытовые они или промышленные — используются изолированные кабели, внутри которых находится несколько токопроводящих жил.

Все они разного цвета, который соответствует назначению провода. Принятое обозначение L и N в электрике помогает упростить, ускорить монтаж и ремонт электросетей.

Маркировка проводов с помощью букв

Существует международная аббревиатура, которая используется в любой стране мира. Фазный провод обозначают буквой «L», нулевой — «N», заземление — сочетанием «PE».

Обозначение L в электрике

«L» — начало слова Line, такой буквой помечают фазу. Отсюда пошел термин «линейное напряжение». В цепях с переменным током фазы находятся под нагрузкой и обязательно покрыты цветной изоляцией.

При неосторожном прикосновении к таким оголенным жилам можно получить ожог, травму, а при их замыкании — повреждение или возгорание оборудования.

Обозначение N

Буквой «N» (Neutral) обозначают нейтральный провод. Его подключают к общей точке соединения обмоток, которые включены по типу звезды (на электростанции — к генератору, на подстанции — к трансформатору).

В странах, ранее входивших в состав СССР, его еще называют нулевой провод, или просто нуль.

Обозначение PE

Жила, соединенная с заземлением, имеет обозначение «PE». Такую аббревиатуру данный провод получил от английского словосочетания protective earthing.

Его применение позволяет защитить персонал предприятия или пользователей электросетей от удара током при неисправном электрооборудовании.

Цвета изоляционного покрытия проводников

В принятых ПУЭ указано, что надо обязательно обозначать разными цветами нуль, фазу и заземление. Здесь для каждого вида провода предусмотрены свои цвета изоляции. Знание того, как обозначают проводники разного назначения, помогает обойтись без расшифровки буквенных символов.

Жила заземления

С 2011 г. в РФ принят единый стандарт, который полностью соответствует европейским нормам. В нем указано, что заземление, которое обозначают РЕ, только желто-зеленого цвета.

В электропроводке старых домов заземление и нуль совмещены.

Защита должна быть организована как на промышленных, так и на жилых объектах.

Нулевые рабочие контакты

По существующим стандартам, изоляция нуля синяя или сине-белая. На электросхеме нейтральный провод читается как минус (это связано с тем, что он обеспечивает замыкание цепи).

Фазный провод

Фаза является той жилой, по которой непосредственно протекает электрический ток. Неопытным электрикам часто бывает сложно определить, где она находится.

Это связано с тем, что основными цветами ее изоляции являются черный и коричневый, но нередко это также может быть красный, оранжевый или другой цвет. Чтобы проще было ориентироваться, надо запомнить, что фаза не бывает синей, зеленой или желтой.

Если подключается одновременно несколько фаз, то на оборудовании рядом с буквой L пишут номер или указывают буквы А, В, С. На электросхемах эту жилу часто обозначают как плюс.

Особенности цветовой разметки вручную

Иногда при прокладке электрических сетей применяют проводники одинакового цвета. В проводке, которую делали давно, цвет жил часто не соответствует существующим стандартам. В таких ситуациях проводится ручная разметка.

Чтобы при ремонте и обслуживании электроцепей не возникало проблем, для маркировки фаз электрики применяют специальные наборы.

Существующие правила позволяют делать такую маркировку при использовании кабелей без цвето-буквенного обозначения. Согласно ГОСТ и ПУЭ, ручная разметка выполняется на концах проводников или там, где они соединяются.

Разметка двухжильного провода

Чтобы найти фазу на подключенном двужильном проводе, пользуются индикатором. Когда его жало коснется провода, пребывающего под напряжением, на тестере засветится имеющийся в его корпусе светодиод.

На протяжении всей длины разметку не наносят, достаточно сделать ее только в местах соединений.

Маркировку выполняют термоусадочными трубками или используют изоленту соответствующего цвета. В однофазных сетях фаза часто имеет красный цвет (главное, чтобы она не была синей, желтой или зеленой).

Трехжильного провода

Для определения того, где и какая жила находится в трехпроводниковом кабеле, понадобится мультиметр. Его надо поставить в режим, позволяющий измерять переменное напряжение.

Сначала с помощью индикатора находят фазу. Затем одним щупом прибора касаются фазы, а вторым по очереди нуля и заземления. В последнем варианте напряжение будет меньше.

После определения назначения проводов на них наносят маркировку. Нуль отмечают синей изоляционной лентой, заземление — желто-зеленым цветом, а фазу — любым другим.

Пятипроводной системы

При прокладке трехфазных сетей допускается использование только пятижильных кабелей. Это связано с тем, что 3 проводами подключают фазы, а 2 другими — нейтраль и заземление. Маркировку выполняют по принятым правилам.

Совмещенных проводов

Сравнительно часто, чтобы упростить монтаж электрической проводки, используют двух- или четырехжильные провода. Их обозначают как PEN (т. е. здесь совмещены заземление и нуль).

Жила будет синего цвета, а кембрики, устанавливаемые на соединениях и концах, — желто-зеленого. Существует и обратная маркировка: жила желто-зеленая, а кембрики синие.

Как обозначаются плюс и минус

Иногда требуется прокладка цепи постоянного тока:

  • в электротранспорте;
  • на подстанциях, для питания автоматики и цепей защиты;
  • в разных отраслях промышленности, строительства, народного хозяйства и т.д.

При создании таких цепей используют провод с 2 или 3 жилами, в нем:

  • плюс — красный;
  • минус — черный;
  • заземление — серый или белый.

При создании цепи постоянного тока от трехпроводной сети цвет плюсовой жилы должен быть аналогичным цвету фазы в трехжильном кабеле.

Для чего нужна цветовая маркировка

Фазу и нейтраль в рабочей цепи определяют индикатором или мультиметром, но эти приборы не всегда есть рядом. Если электроцепь выполнена в соответствии с существующими стандартами, то по цвету изоляции жил можно без дополнительного оборудования определить их назначение.

Это позволяет быстро найти нужный провод, поэтому эффективность работы электрика будет намного выше.

Буквенная маркировка на проводниках аналогична надписям на клеммах и контактах электрооборудования. Достаточно завести и зафиксировать нужный провод в клемме, которая соответствует его маркировке. Чтобы перестраховаться, лучше дополнительно проверять тестером, где находится фаза.

Расцветка проводки как вариант ускорения монтажа

До принятия в 2009 г. ГОСТ Р 50462 маркировка кабелей выполнялась черным и белым цветами. После подачи питания фазу и нейтраль определяли контрольной лампой или индикатором.

Разноцветное обозначение проводников позволяет удобнее и быстрее выполнять монтаж и ремонт электросетей, а также повышает безопасность, т.к. всегда видна фаза.

Основные требования к расцветке

Если монтаж электропроводки выполнял квалифицированный электрик, соблюдавший существующие стандарты, то во время проведения профилактических или ремонтных работ индикатор или мультиметр не понадобится. Выбор регламентированного цвета проводников зависит от их назначения.

При подсоединении выключателя провод протягивают от распредкоробки. На разрыв устанавливают фазу, а не нуль. Можно выполнять запитку кабелем белого цвета на 220В, но на схеме обязательно делают соответствующую пометку.

При подключении розеток соблюдают полярность. Фазу фиксируют справа, нуль — слева, а заземление — посредине. Если 2 проводника одинаковой расцветки, то, чтобы найти фазу и нейтраль, используют мультиметр, контрольную лампу и индикатор.

Если цепь однолинейная, отображается силовая часть — тип питания и число фаз. Для пометки однофазной цепи делают 1 засечку, для трехфазной — 3 и указывают цвет проводов. При отметке коммуникационного и защитного оборудования используют специальные обозначения.

Правильно выполненная цветовая разметка электропроводки и ее буквенная маркировка — основные признаки качественного и профессионального монтажа.

Соблюдение принятых правил помогает ускорить и упростить монтаж и последующий ремонт, обслуживание электросети. Стандартизация цвето-буквенной маркировки позволяет любому электрику без проблем разобраться в существующей проводке даже в другой стране.

Цветовая маркировка проводов и кабелей. Стандарт для Республики Беларусь

С помощью данного материала, хочу помочь новичкам и старожилам, разобраться и понять особенности цветовой маркировки проводов и кабелей согласно нормативам Республики Беларусь и не только.

Недавно мне довелось подключать квартирный щит, к которому приходило около 30 кабелей, с различной цветовой маркировкой жил. Прикол заключался в том, что маркировка настолько разная, что каждый электрик (а на объекте работало две бригады) трактовал цветовую маркировку по- своему. Естественно не обошлось без косяков, и за один день (как обычно) подключить щит мне не удалось, так как моё мнение по цвету жил не совпало с мнением других электриков. Мне пришлось еще один день потратить, чтобы прозвонить все линии для правильного подключения в щите. Рассказываю подробности…

К щиту были протянуты одни из самых популярных кабелей в Минске (на момент 2013-2015 год) производителя «АВТОПРОВОД», сделанный по ГОСТу. В трех жильном кабеле ВВГ-П 3x1,5 и ВВГ-П 3x2,5 расцветка жил следующая:

  • зеленая + красная + белая

Далее были кабели (Белтелекабель) с жилами:

  • белая + белая с черной полосой + белая с синей полосой,
  • белая + белая с коричневой полосой + белая с черной полосой

были и более приятные, "правильные" кабели по расцветке жил (почему правильные узнаете чуть позже):

  • желто-зеленая + голубая + белая
  • желто-зеленая + голубая + черная
  • желто-зеленая + голубая + коричневая (правда эта были не кабели ВВГ а установочный ПВС и шнур ШВВП, которые не должны применяться в стационарной электропроводке, но это другая история)

Прежде чем начинать разбираться в расцветке проводов, хочу отметить ошибки электриков, на которых я получил хороший опыт.

Ошибка 1. При выполнении электромонтажных работ использовались кабеля разных производителей с различными расцветками жил. При этом в различных жилах кабелей один цвет мог трактоваться по-разному. Например, в одном кабеле ноль черный, в другом кабеле черным цветом оказалась земля*.

Ошибка 2. При таких разных по цвету проводах, не были обозначены (с помощью изоленты или термоусадочных трубок) заземляющие и нейтральные жилы. Простыми словами можно было просто куском синей изоленты обмотать вокруг жилы, которую взяли за ноль, а заземляющую жилу отметить зелено-желтой изолентой.

Ошибка 3. Еще одна ошибка не относится к маркировке, но почему-то ее часто совершают большинство электромонтажников. Речь о запасе кабеля для подключения щитов. В данном случае подключить красиво довольно сложно, так как некоторых кабелей едва хватает для подключения. Это при том, что подключение осуществлялась с помощью клемм на DIN-рейку.

Никогда не экономьте кабель, при подключении электрических щитов! Если вы не знаете, на какой высоте будет установлен щит, оставляйте запас кабеля до пола (как делаю я). Лишний кабель всегда можно использовать как перемычки для подключения розеток.

*Термины: НОЛЬ (N) - рабочий нейтральный проводник, ЗЕМЛЯ (PE) – защитный проводник

Выводы которые я сделал при подключении щита, очень простые:

  1. Я перестал использовать кабели без желто-зеленой или голубой маркировки для линий розеток и питания освещения.
  2. В других случаях, я всегда отмечаю жилы с помощью изоляционной ленты для обозначения заземления (желто-зеленая изолента), нуля (синяя изолента) и фазы (красная изолента при однофазной электропроводки или желтая, зеленая, красная при трехфазной электропроводке).

Как-то незаметно меньше стал использовать кабель "АВТОПРОВОД",  а все больше "КОБРИНАГРОМАШ". С расцветкой у последнего, полный порядок.

А теперь давайте разбираться с цветами в электропроводке.

Цветовая маркировка проводов и кабелей в Республике Беларусь

Для начала следует понять, что цветная маркировка это отличное решение быстро определить любому мастеру (электрику, инженеру, энергетику и т. д.) какую роль выполняет тот или иной проводник в электроустановке. Но трудность заключается в том, что нет единого и точного правила для всех стран и производителей.

В каждой стране маркировка проводов по цвету разная и может значительно отличаться от нашей. В той же России столько путаницы с нормативами, что они сами не знают каких правил придерживаться.

В Республике Беларусь действуют национальные правила по устройству электроустановок ТКП 339-2011, которые частично сменили некоторые главы ПУЭ 6. В нем можно найти следующие пункты:

Давайте заглянем в стандарт СТБ МЭК 60173, на который ссылаются в данном пункте:

Обращаю Ваше внимание на четыре момента в этом стандарте:

  1. Четко определенно, что желто-зеленый проводник это ЗЕМЛЯ (PE)
  2. Голубой цвет это НОЛЬ (N)
  3. Рекомендуемые цвета для остальных жил : ЧЕРНЫЙ или КОРИЧНЕВЫЙ.
  4. Нерекомендуемые цвета для жил: зеленый, желтый, красный, серый и белый.

Не будем делать еще выводы, и продолжим изучать ТКП 339-2011:

Опять же, нам указывают что заземляющий (защитный) проводник должен быть ЗЕЛЕНО-ЖЕЛТЫЙ.и обозначаться латинскими буквами PE.

Из этого пункта понятно, что НОЛЬ (нейтральный проводник) должен обозначаться ГОЛУБЫМ цветом.

А этот пункт указывает каким цветом должны быть обозначены шины фаз, для напряжения 400 (380) Вольт:

  • L1 (фаза A) - ЖЕЛТЫЙ
  • L2 (фаза B) - ЗЕЛЕНЫЙ
  • L3 (фаза С) - КРАСНЫЙ

Мы ознакомились с пунктами ТКП 339-2011, связанные с цветовой маркировкой. Однако ТКП 339-2011, лишь частично заменил некоторые главы ПУЭ 6. Всё остальное, чего нет в техническом кодексе 339-2011, следует искать в ПУЭ 6, действующим в Республике Беларусь. А в нем можно найти следующий пункт 2.1.31:

Выводы на данный момент просты:

1. На территории РБ действуют нормы по цветовой маркировки шин (ЖЕЛТЫЙ, ЗЕЛЕНЫЙ, КРАСНЫЙ).

2. По расцветке жил проводов:

 ЗАЗЕМЛЕНИЕ (ЗЕМЛЯ) PE -  всегда ЖЁЛТО-ЗЕЛЁНЫЙ

 НОЛЬ (нейтральный проводник) N - всегда ГОЛУБОЙ (СИНИЙ, СВЕТЛО СИНИЙ)

  ФАЗА (фазный проводник) L - может быть черного, коричневого, серого, красного, фиолетового, розового, белого, оранжевого, бирюзового цвета. Однако рекомендуется использовать приоритетные цвета для обозначения фаз: КОРИЧНЕВЫЙ (приоритет для фазной жилы №1) и ЧЕРНЫЙ (при наличии коричневой жилы, приоритет для фазы №2) .

Всё! Больше путать Вас не буду. Что указано выше это основа.

Цветовая маркировка проводов в будущем.

А теперь бонус. Что нас ждет впереди?

Рано или поздно, но мы должны будем признать европейский стандарт по цветовой маркировке МЭК 60445:2010. Например в России уже действует ГОСТ Р 50462-2009.

Особенность данного стандарта в расцветке фаз: L1 - коричневый, L2 - черный, L3 - серый.

Поэтому электрикам, которые собираются продолжать заниматься электропроводкой в будущем, следует выучить данную маркировку:

Я тоже потихоньку перехожу на  европейский стандарт при сборке электрических щитов.

Для однофазных щитов, все чаще применяю провода: черный + голубой + желто-зеленый. Хотя, как показывает практика, заказчикам щитов интуитивно понятней, когда фаза обозначается красным проводом.

Для трехфазных щитов начинаю использовать расцветку фаз: коричневый, черный, серый. Ввод в таких щитах маркирую с помощью термоусадочных цветных трубок согласно нормативам ТКП 339-2011 (желтый, зеленый, красный).

Как правильно идентифицировать цветовую маркировку?

Для быстрой и правильной идентификации цвета проводов для электропроводки следует придерживаться нескольких правил:

 Правило 1. Всегда использовать приоритетные цвета для проводов:

  • Желто-зеленый - всегда ЗАЗЕМЛЕНИЕ.
  • Голубой (может быть светло синий или синий) – это всегда НОЛЬ.
  • Коричневый - это приоритетный цвет для обозначения фазы в однофазной электропроводке.

 Правило 2. Если в кабеле нет коричневого, черного, серого цвета, но есть красный, то его следует делать ФАЗОЙ. У большинства красный цвет ассоциируется с фазным проводником.

 Правило 3. Если в кабеле нет желто-зеленого цвета, но есть зеленый, то в однофазной электропроводке его следует делать ЗЕМЛЕЙ. Не лишним будет обозначить его желто-зеленой маркировкой (изолентой или термоусадкой).

Часто при прокладке кабеля от выключателя к распределительной коробке, желто-зеленую жилу используют как «общую фазу» для выключателя. Так делать нельзя!

Несколько примеров по правильному определению цветов в электропроводке на фото ниже:

Вот и всё, что мне хотелось вам рассказать про цветовую маркировку проводов. Теперь только остается следовать этим правилам и не создавать лишних хлопот себе и другим мастерам, при выполнении электромонтажных работ.

Каталог ЭРА S3 - Энергия света — Планета Электрика

Мы – официальные партнеры ЭРА S3 - Энергия света

Являясь официальным партнером ЭРА S3 - Энергия света мы предоставляем широкий ассортимент продукции, на который предоставляется фирменная гарантия производителя. Мы поддерживаем складскую программу, поставляем под заказ редкое оборудование и можем заказать в производство тот ассортимент, которого нет в наличии у производителя. Транслируем специальные предложения и акции. Вы можете быть уверены, что приобретая товар у нас, вы получаете качественное обслуживание.

ЭРА S3 - Энергия света для профессионалов

Для оптовых клиентов и участников программы "Клуб профессионалов" мы предоставляем ряд привилегий и услуг. Это персональный менеджер, специальные цены на сайте и в торговых залах «Планета электрика». Сборка, проектирование и многое другое, что может предложить ГК Электрокомплектсервис, как одна из крупных российских торговых сетей, специализирующаяся на продаже электротехнического и климатического оборудования.

О компании

Компания ЭРА присутствует на российском рынке электротехники с 2004 года. Под торговой маркой выпускается широкий спектр продукции для бытового и промышленного использования: источники света, светильники различного назначения, электроустановочные изделия, низковольтное оборудование, а также аксессуары и сопутствующие товары.

ЭРА – обладатель российской премии «Берегите энергию-2010» в номинации «Лучший производитель энергосберегающей продукции», категория «Освещение». Кроме того, организаторы отметили упаковку ЭРА как лучшую. Торговая марка удостоена двух дипломов конкурса «Российская Виктория» за создание дизайна упаковки LED-ламп.

Товары компании доступны в таких торговых гигантах, как Ашан, Леруа Мерлен, Метро, Лента. ЭРА заняла свое место не только на российском рынке. Продукция компании известна и популярна на территории Казахстана и Республики Беларусь.

Деятельность и ассортимент

Под торговой маркой ЭРА производятся:

  • источники света: светодиодные – лампы и ленты; галогенные лампы; лампы накаливания и сопутствующие товары – патроны и переходники;
  • светильники;
  • сетевые фильтры, удлинители, штепсельные вилки и розетки, тройники и колодки;
  • электроустановочные изделия;
  • проводные, беспроводные и видеозвонки;
  • переносные, настенные и компактные стабилизаторы напряжения;
  • элементы питания, аккумуляторы и зарядные устройства;
  • кабеленесущие системы, крепежные и соединительные аксессуары;
  • арматура для самонесущего изолированного провода;
  • корпуса и DIN-рейки.

Преимущества торговой марки ЭРА

  • Баланс цены и качества. Один из принципов компании – соблюдение равновесия между качеством продукции и ценой.
  • Доступность. Изделия торговой марки ЭРА доступны в крупных торговых сетях и небольших торговых точках России, Казахстана и Республики Беларусь.
  • Качественный дизайн. Компания понимает важность визуальной составляющей продукции. Собственный дизайн-центр занимается разработкой внешнего вида товара и упаковки. Дизайнерские решения команды ЭРА STYLE отмечены на конкурсе «Российская Виктория», им уделено особое внимание на премии «Берегите энергию-2010».
  • Дополнительные сервисы. В 2017 году компания запустила сервис для подбора освещения. При расчете учитывается ряд параметров: тип помещения, высота потолков и установки светильника, требуемая мощность и степень защиты. В специальной форме можно указать дополнительные характеристики. Услуга предоставляется бесплатно.

%d1%8d%d0%bb%d0%b5%d0%ba%d1%82%d1%80%d0%b8%d0%ba%d1%83 - English translation – Linguee

Организация обеспечила подготовку сотрудников и предоставила оборудование для укрепления базы четырех общинных радиостанций в

[...]

Карибском бассейне («Roоts FM», Ямайка; «Radio

[...] Paiwomak», Гайана; «Radio em ba Mango», Доминика; «Radio [...]

Muye», Суринам).

unesdoc.unesco.org

The Organization also provided training and equipment to reinforce the capacity of four community radio

[...]

stations in the Caribbean (Roots FM, Jamaica; Radio Paiwomak, Guyana;

[...] Radio em ba Mango, Dominica; and Radio Muye, [...]

Suriname).

unesdoc.unesco.org

RFLQ_S007BA Расчет ликвидности: [. ..]

перенести фактические данные в нов. бизнес-сферу .

enjoyops.de

enjoyops.de

RFLQ_S007BA Liquidity Calculation: [...]

Transfer Actual Data to New Business Area .

enjoyops.de

enjoyops.de

RM06BA00 Просмотр списка заявок .

enjoyops.de

enjoyops.de

RM06BA00 List Display of Purchase Requisitions .

enjoyops.de

enjoyops.de

Отметим, что к кривой ликвидных

[...] банковских выпусков с рейтингом Ba3 и Ba2 (BB- и BB соответственно) нижняя [...]

граница доходности нового

[...]

выпуска Промсвязьбанка предлагает премию в 160 б.п., что в то же время выглядит вполне адекватным за столь «длинный» риск.

veles-capital.ru

Note, versus the curve of liquid bank issues with Ba3 and

[...] Ba2 ratings (BB- and BB respectively), the lower border of the yield [...]

on the new issue by Promsvyazbank

[...]

provides for a premium of 160 b.p., which looks quite adequate for such a “long” risk.

veles-capital.ru

bb) содействовать созданию [...]

у женщин и девочек положительного представления о профессиональной деятельности в области науки

[...]

и техники, в том числе в средствах массовой информации и социальных средствах информации и через информирование родителей, учащихся, преподавателей, консультантов по вопросам профориентации и разработчиков учебных программ, а также посредством разработки и расширения других стратегий, призванных стимулировать и поддерживать их участие в этих областях

daccess-ods. un.org

(bb) Promote a positive image [...]

of careers in science and technology for women and girls, including in the mass media and

[...]

social media and through sensitizing parents, students, teachers, career counsellors and curriculum developers, and devising and scaling up other strategies to encourage and support their participation in these fields

daccess-ods.un.org

Политика управления денежными средствами Компании ограничивает суммы финансовых активов, которые можно содержать в каком-либо из банков, в зависимости от размера капитала уровня такого банка и его долгосрочного кредитного рейтинга, присвоенного агентством Standard & Poors (например, не более 40% для банка с рейтингом «BB» на 31 декабря 2010 года).

kmgep.kz

The Company’s treasury policy limits the amount of financial assets held at any one bank to the lower of a stipulated maximum threshold or a percentage of the bank’s Tier I capital, which is linked to the banks long term counterparty credit rating, as measured by Standard and Poor’s rating agency, (e. g. not greater than 40% for a BB rated bank at December 31, 2010).

kmgep.kz

Еще больше положение компании в

[...] [...] глазах  рынка было ухудшено решением рейтингового агентства S&P поместить кредитный рейтинг ENRC  BB+ на “credit watch negative”, что подразумевает повышенную вероятность падения рейтинга компании в ближайшие [...]

три месяца.

halykfinance.kz

To make things even worse, S&P placed ENRC’s BB+ credit rating on “credit watch negative”, which implies a higher probability of a downgrade into junk territory over the next three months.

halykfinance.kz

Рейтинг финансовой устойчивости

[...] "D-" (что отображает Ba3 по BCA оценке) присвоен [...]

Ардшининвестбанку как одному из крупнейших

[...]

банков Армении (будучи вторым банком в Армении по величине активов с долей рынка в 12,2% в 2007 году, Ардшининвестбанк в марте 2008 года стал лидером по этому показателю), широкой филиальной сетью, хорошими финансовыми показателями, особенно – растущей рентабельностью, высокой капитализацией и показателями эффективности выше среднего в контексте армянского рынка.

ashib.am

According to Moody's, ASHIB's "D-" BFSR -- which maps to a Baseline

[...] Credit Assessment of Ba3 derives from its [...]

good franchise as one of Armenia's largest

[...]

banks (ranking second in terms of assets with a 12.2% market share as at YE2007 -- reportedly moving up to first place by March 2008) and good financial metrics, particularly, buoyant profitability, solid capitalisation and above-average efficiency ratios, within the Armenian context.

ashib.am

В январе 2009 года, в рамках ежегодного пересмотра кредитных рейтингов, рейтинговой агентство Moody’s

[...]

подтвердило

[...] присвоенный в 2007 году международный кредитный рейтинг на уровне Ba3 / Прогноз «Стабильный» и рейтинг по национальной шкале [...]

Aa3.ru, что свидетельствует

[. ..]

о стабильном финансовом положении ОГК-1.

ogk1.com

In January 2009 as part of annual revising of credit ratings, the international rating agency Moody’s

[...]

confirmed the international

[...] credit rating at the level Ba3 with Stable outlook attributed in 2007 and the national scale rating Aa3.ru, which is [...]

an evidence of OGK-1’s stable financial position.

ogk1.com

На устройствах РПН с числом переключений более чем 15.000 в год мы

[...]

рекомендуем применять маслофильтровальную установку OF100 (инструкция по

[...] эксплуатации BA 018) с бумажными [...]

сменными фильтрами.

highvolt.de

If the number of on-load tap-changer operations per year

[...]

is 15,000 or higher, we recommend the use of

[...] our stationary oil filter unit OF [. ..]

100 with a paper filter insert (see Operating Instructions BA 018).

highvolt.de

1BB 2 b iii 2 Добыча Летучие выбросы (исключая удаление газа и сжигание в факелах) из газовых скважин через входные отверстия на устройствах переработки газа или, если обработка не требуется, в точках стыковки систем транспортировки [...]

газа.

ipcc-nggip.iges.or.jp

1B 2 b iii 2 Production Fugitive emissions (excluding venting and flaring) from the gas wellhead through to the inlet of gas processing plants, or, where processing is not required, to the tie-in points on gas transmission systems.

ipcc-nggip.iges.or.jp

Модели BJ и BB стали первыми марками холдинга [...]

Mack, построенными под влиянием новых транспортных веяний - машины способные

[...]

перевозить более тяжелые и объемные грузы с большей скоростью.

trucksplanet.com

The Models BJ and BB were the first trucks of Mack [...]

Company, built under the influence of new transport trends - machines

[...]

capable of carrying heavy and bulky loads with greater speed.

trucksplanet.com

В мае 2012 года рейтинговое агентство Fitch Rating повысило долгосрочные рейтинги Новосибирской

[...]

области в иностранной и национальной

[...] валюте с уровня «BB» до «BB+», а также долгосрочный [...]

рейтинг по национальной шкале –

[...]

с уровня «AA-(rus)» до «AA(rus)».

pwc.ru

In May 2012, Fitch Ratings changed its long-term rating for the Novosibirsk

[...]

Region (in foreign and local currency)

[...] from BB to BB+, and its long-term national-scale [. ..]

rating from AA-(rus) to AA(rus).

pwc.ru

Долгосрочный рейтинг в иностранной и национальной валюте подтвержден на уровне «BB».

telecom.kz

The long-term rating in foreign and national currency was confirmed at “BB” level.

telecom.kz

Вторая категория (BBB, BB, B) — стартап имеет готовый [...]

или почти готовый (тестирующийся) продукт и начал привлекать первых

[...]

клиентов, однако пока не демонстрирует высоких темпов роста клиентской базы и доходов.

digitaloctober.ru

Second category (BBB, BB, B) — the startup has [...]

a finished or almost finished (at the testing stage) product and has started

[...]

attracting its first clients, but has not get demonstrated a high income or client base growth rate.

digitaloctober.com:80

В нашем

[...] каталоге Вы найдете описание всех преимуществ, технических характеристик и номера деталей соединений SPH/BA.

staubli.com

Discover all the advantages, technical features and part numbers of the SPH/BA couplings in our catalog.

staubli.com

Быстроразъемные

[...] соединения SPH/BA с защитой от [...]

утечек при разъединении и быстроразъемные полнопоточные соединения DMR для

[...]

систем охлаждения: масляных систем и систем вода/гликоль.

staubli.com

SPH/BA clean break and DMR full [...]

flow quick release couplings for cooling applications such as oil and water glycol connections.

staubli.com

Компания также поставляет систему шасси для первого в мире гражданского конвертоплана «Tiltrotor»

[. ..] [...] (воздушного судна, оснащённого поворотными несущими винтами): Messier-Bugatti-Dowty поставляет оборудование для BA609 фирмы Bell/Agusta Aerospace, летательного аппарата, сочетающего в себе скорость и дальность самолёта с маневренностью [...] [...]

вертикально взлетающего вертолёта.

safran.ru

It also supplies the landing gear for the Bell/Agusta Aerospace BA609, the world’s first civilian tilt-rotor aircraft, combining the flexibility of vertical flight with the speed and range of a conventional aircraft.

safran.ru

16.11.2009 МРСК Центра присвоен

[...] кредитный рейтинг S&P «BB-/B/ruAA-» прогноз «Стабильный», [...]

свидетельствующий о способности

[...]

и готовности Компании своевременно и в полном объеме выполнять свои финансовые обязательства.

euroland.com

16. 11.2009 IDGC of

[...] Centre was assigned a BB-/B/ruAA- credit rating [...]

(“Stable”) by S&P, thus testifying to the Company’s capability

[...]

and readiness in the performance of its financial obligations.

euroland.com

Используйте сигнал BB или синхронизирующий сигнал уровня HDTV 3 в качестве [...]

внешнего синхронизирующего сигнала.

service.jvcpro.eu

Make use of BB signal or HDTV 3 level synchronizing signal as the external [...]

synchronizing signal.

service.jvcpro.eu

Международное рейтинговое агентство Fitch повысило приоритетный необеспеченный рейтинг эмиссии еврооблигаций TNK-BP International Ltd /ТНК-ВР/ на сумму 700 млн долл. с уровня «BB+» до «BBB-, а также приоритетный необеспеченный рейтинг гарантированной программы по выпуску долговых обязательств объемом 5 млрд долл. и существующего выпуска облигаций в рамках программы в размере 1,5 млрд долл. с уровня «BB+» до «BBB-.

tnk-bp.com

The international rating agency Fitch raised the priority unsecured rating of the issue of eurobonds of TNK-BP International Ltd. (TNK-BP) by $700 million from the level BB+ to BBB- and the priority unsecured rating of the issue of debt securities for $5 billion and the current issue of bonds for program implementation for $1.5 billion from the level BB+ to BBB-.

tnk-bp.com

bb) должны быть упакованы [...]

в закрытые контейнеры, которые были официально опечатаны и имеют регистрационный номер зарегистрированного

[...]

питомника; этот номер должен быть также указан в фитосанитарном сертификате в разделе «Дополнительная декларация.

fsvfn.ru

bb) be packed in closed containers [. ..]

which have been officially sealed and bear the registration number of the registered

[...]

nursery; this number shall also be indicated under the rubric “Additional Declaration” on the Phytosanitary Certificate.

fsvfn.ru

bb) Место производства, свободное [...]

от вредного организма – место производства, где данный вредный организм отсутствует, и

[...]

где оно официально поддерживается, cc) Участок производства, свободный от вредного организма - Определённая часть места производства, для которой отсутствие данного вредного организма научно доказано, и где в случае необходимости оно официально поддерживается в течение определённого периода времени, и которая управляется как отдельная единица, но таким же образом, как и свободное место производства.

fsvfn.ru

bb) Pest free place of production [...]

denotes to a place of production where a specific type of pest is not present and the

[. ..]

place is officially protected, 3 cc) Pest free production site denotes to a production area where a specific type of pest is not present and this status is officially protected for a certain period of time and to a certain part of production area administered as a separate unit as in the case of place of production free from pests.

fsvfn.ru

После того как вы загрузите изображение, вы

[...]

сможете поместить его в своих сообщениях,

[...] используя специальный BB код, который отображается [...]

под изображением при просмотре на полный экран.

forum.miramagia.ru

When you have uploaded a picture, you can place it in your

[...] posts by using the BB code text that is displayed [...]

below the image when you view it at full size.

forum.miramagia.com

В нее входят 6 базовых

[. ..] шасси с дополнительным индексом BB и колесными формулами 4x4, 6х6 и 8x8 (модели от 16.33ОBB до 41.460BB) с полезной нагрузкой 8-27 т и [...]

рядными 6-цилиндровыми

[...]

двигателями мощностью 326-460 л.с. Эту гамму замыкают седельные тягачи BBS (6x6/8x8) с допустимой нагрузкой на седло от 12 до 30 т, приспособленные для работы в составе автопоездов полной массой до 120 т и развивающие максимальную скорость 90 км/ч. Их оснащают 660-сильным дизелем V10, а наиболее тяжелые машины комплектуют автоматизированной 12-ступенчатой коробкой передач ZF.

trucksplanet.com

It has a bolster payload from 12 to 30

[...]

tons and GCVW is up

[...] to 120 tons. Maximum speed is 90 km/h. The semi-tractors are equipped with a 660 hp diesel engine V10, and the most heavy trucks are [...]

used an automatic 12-speed transmission ZF.

trucksplanet.com

S&P также понизило оценку риска перевода и

[...]

конвертации валюты для украинских

[...] несуверенных заемщиков с «BB» до «BB-», однако подтвердило краткосрочные [...]

рейтинги Украины по

[...]

обязательствам в иностранной и национальной валюте на уровне «В», рейтинг по национальной шкале «uaAA» и рейтинг покрытия внешнего долга на уровне «4».

ufc-capital.com.ua

S&P also downgraded the risk of currency transfer and

[...]

conversion for Ukrainian non-sovereign

[...] borrowers from BB to BB-, but confirmed the short-term ratings [...]

of Ukraine for liabilities

[...]

denominated in foreign and domestic currencies – at B level, its national scale rating -- uaAA and foreign debt coverage rating – at the level 4.

ufc-capital.com.ua

Для целей повышения безопасности и защиты корпоративной информации, СКУД bb guard является не просто профессиональным устройством контроля доступа с распознаванием лица, а предоставляет возможность интеграции как с системой bb time-management (с последующим формированием различных отчетов о посещаемости сотрудников [...]

для целей финансовой мотивации),

[...]

так и c третьими устройствами, такими как: электрические замки, сигнализация, датчики и т.д.

moscow-export.com

In order to increase security of corporate information, bb guard is not only a professional device for access control with face recognition, it also presents the possibility of integration with system bb time-management (with subsequent formation of various reports of staff attendance for their motivation) [. ..]

and with outside devices such as  electric locks, alarms, sensors, etc.

moscow-export.com

Оба этих варианта добавляют связь к оригинальному сообщению,

[...]

показывая имя автора, дату и время

[...] сообщения, в то время как BB Код тэг Цитировать указывает [...]

нужное сообщение без этой дополнительной информации.

ipribor.com.ua

Both these options add a link to the original post showing the name of the poster and the date and

[...]

time of the post, whereas the

[...] Bulletin Board Code quote tag simply quotes the relevant post [...]

without this additional information.

ipribor.com

Самостоятельная

[...]

финансовая позиция Самрук-Энерго на

[...] уровне рейтинговой категории BB отражает преимущество вертикальной [. ..]

интеграции, так как деятельность

[...]

компании включает весь процесс выработки энергии, начиная от добычи угля и заканчивая генерацией и распределением электрической и тепловой энергии.

halykfinance.kz

SE's standalone business and financial profile

[...] is assessed at BB rating category, which benefits [...]

from its vertical integration as its

[...]

activities range from coal mining to generation and distribution of power and heat.

halykfinance.kz

Насос типа MSD имеет самый широкий спектр гидравлических характеристик из всех

[...] многоступенчатых насосов класса BB3 на рынке.

sulzer.com

The MSD pump has the broadest

[...] hydraulic coverage of any BB3 type multistage pump [. ..]

in the market.

sulzer.com

федеральный поставщик электрики, сантехники, кабеля, светотехники, систем безопасности и СКС, крепежа, систем обогрева и вентиляции.

Компания ЭТМ является официальным дилером компании "Лайт Аудио Дизайн", российского производителя светодиодных светильников.

В ассортименте ЭТМ имеется следующая продукция "Лайт Аудио Дизайн":

  • Встраиваемые светильники для внутреннего освещения (серия NL Nova) 30100101
  • Светильники для уличного освещения (серия LAD LED R320) 301005
  • Прожекторы (серия LAD LED R320) 301007
  • Светодиодные системы освещения (светодиодные лампы для внутреннего освещения - серия NL Lamp) 302001

Деятельность компании началась в 2006 году с разработки светозвуковых проектов, поставки и монтажа профессионального светового и звукового оборудования. Для реализации проектов в данной области были разработаны собственные модели светодиодных светильников для клубного, архитектурного и ландшафтного освещения, которые до сих пор успешно эксплуатируются по всей стране.

По мере развития компании и рынка светодиодных приборов появилась потребность в разработке и производстве светильников для уличного и промышленного (серия LAD LED R320), а также офисного и торгового освещения (серии NL Nova, NL Lamp), что и является сегодня основным направлением деятельности компании «Лайт Аудио Дизайн». Все модели светильников разработаны с учетом особенностей их эксплуатации, результатов испытаний и наблюдений за уже установленными приборами. Особое внимание компания "Лайт Аудио Дизайн" уделяет отбору поставщиков комплектующих и материалов: CREE (светодиоды), MEAN WELL (блоки питания). "Лайт Аудио Дизайн" – первый в России лицензиат CREE LEDS (INGREDIENT BRANDING AND TRADEMARK LICENSE AGREEMENT).

Собственные производственные площади и высокотехнологичное оборудование позволяют оптимизировать процесс сборки светильников и обеспечивают высокое качество продукции. Все серии светильников прошли как обязательную, так и добровольную сертификацию и соответствуют всем государственным нормам.


Купить продукцию "Лайт Аудио Дизайн" Вы можете одним из способов:

Электрика для VOLVO NL NL 12/410 1995/1999 Дизель Седельный тягач

Электрика VOLVO Вольво нл нл 12/410 купить, заказать по выгодной цене для VOLVO NL NL 12/410 в каталоге интернет магазина автозапчастей ilan.by

  Фильтр

  Сортировать
  • ТО и фильтра

    • Расходники

    • Фильтра

  • Тормозная система

    • Тормозные элементы

  • Двигатель и выхлоп

    • Ремни, цепи и натяжители

    • Топливная система и управление двигателем

    • Фильтра

  • Электрика и освещение

  • Кузов и элементы

    • Система стеклоочистителя

Популярные запчасти

1 из 1

На складе 7 (шт.)

Наружный диаметр [мм]
108
Внутренний диаметр 1(мм)
93
Внутренний диаметр 2 (мм)
103
Размер резьбы
1 1/8-16 UN
Высота [мм]
261
Номер рекомендуемого специального инструмента
LS 11
Масляный фильтр; Фильтр, Гидравлическая система привода рабочего оборудования
VOLVO NL NL 12/410

На складе 11 (шт. )
Доставим за 1 дн.

Исполнение фильтра
Накручиваемый фильтр
Диаметр [мм]
112
диаметр 3 (мм)
81
Высота [мм]
157
Топливный фильтр
VOLVO NL NL 12/410
Наружный диаметр [мм]
310
Внутренний диаметр
200
Внутренний диаметр 1(мм)
10,3
Высота [мм]
370
Номера артикулов рекомендуемых комплектующих
C 20 118
Воздушный фильтр
VOLVO NL NL 12/410
Наружный диаметр [мм]
350
Внутренний диаметр
210
Внутренний диаметр 1(мм)
10,3
Высота [мм]
370
Номера артикулов рекомендуемых комплектующих
C 20 118
Воздушный фильтр
VOLVO NL NL 12/410
Напряжение [В]
12
Емкость батареи [Ач]
150
Ток холодного пуска EN [A]
900
Длина [мм]
510
Ширина (мм)
213
Высота [мм]
236
Расположение полюсных выводов
0
Исполнение днищевой планки
F4
Вид зажима цепи
1
Стартерная аккумуляторная батарея; Стартерная аккумуляторная батарея
VOLVO NL NL 12/410
Заменяемая часть
ток зарядки от генератора (А)
55
Напряжение [В]
28
рекомендуемые дополнительные ремонтные работы
Клиновой ремень / поликлиновой ремень
Модель генератора
для трёхфазного генератора переменного тока
Ременной шкив
без ремённого шкива
Генератор
VOLVO NL NL 12/410
Заменяемая часть
Распылитель
VOLVO NL NL 12/410
Номинальное напряжение [V]
28
Напряжение заряда [В]
28,5
Регулятор генератора
VOLVO NL NL 12/410
Наружный диаметр [мм]
310
Внутренний диаметр
200
Внутренний диаметр 1(мм)
10,3
Высота [мм]
370
Номера артикулов рекомендуемых комплектующих
AE 19314
Воздушный фильтр
VOLVO NL NL 12/410
Наружный диаметр [мм]
197
Внутренний диаметр
176
Внутренний диаметр 1(мм)
10,3
Высота [мм]
322
для артикула №
AE 35360
Фильтр добавочного воздуха
VOLVO NL NL 12/410
Сторона установки
спереди
Двигатель стеклоочистителя
VOLVO NL NL 12/410
Напряжение [В]
12
Емкость батареи [Ач]
115
Ток холодного пуска EN [A]
820
Длина [мм]
510
Ширина (мм)
213
Высота [мм]
235
Расположение полюсных выводов
0
Исполнение днищевой планки
F4
Вид зажима цепи
1
Стартерная аккумуляторная батарея; Стартерная аккумуляторная батарея
VOLVO NL NL 12/410
Напряжение [В]
12
Емкость батареи [Ач]
150
Ток холодного пуска EN [A]
900
Ток холодного пуска DIN [A]
900
Длина [мм]
510
Ширина (мм)
213
Высота [мм]
236
Расположение полюсных выводов
0
Исполнение днищевой планки
F4
Вид зажима цепи
DIN
Стартерная аккумуляторная батарея; Стартерная аккумуляторная батарея
VOLVO NL NL 12/410
Исполнение фильтра
с водным сепаратором
Диаметр [мм]
109
Высота [мм]
232
Топливный фильтр
VOLVO NL NL 12/410
Диаметр [мм]
197
Высота [мм]
361
Фильтр добавочного воздуха
VOLVO NL NL 12/410
Исполнение фильтра
Накручиваемый фильтр
Топливный фильтр
VOLVO NL NL 12/410
Количественная единица
комплект
Длина 1 [мм]
410
Длина 2 [мм]
410
Щетка стеклоочистителя
VOLVO NL NL 12/410
Использование давления для открывания (бар)
250
Давление открытия от [бар]
260
Давления открытия до [бар]
268
Распылитель
VOLVO NL NL 12/410
Мощность стартера [кВт]
5,5
Напряжение [В]
24
Стартер
VOLVO NL NL 12/410
Наружный диаметр [мм]
76
Внутренний диаметр 1(мм)
63
Внутренний диаметр 2 (мм)
72
Размер резьбы на выходе
M 16 X 1. 5
Высота [мм]
124
Топливный фильтр
VOLVO NL NL 12/410
ток зарядки от генератора (А)
55
Напряжение [В]
24
рекомендуемые дополнительные ремонтные работы
Клиновой ремень / поликлиновой ремень
Спецификация
ohne
Модель генератора
для трёхфазного генератора переменного тока
Генератор
VOLVO NL NL 12/410
Наружный диаметр [мм]
93
Внутренний диаметр 1(мм)
62
Внутренний диаметр 2 (мм)
71
Размер резьбы
M 16 X 1.5
Высота [мм]
144
Фильтр для охлаждающей жидкости
VOLVO NL NL 12/410
Сторона установки
спереди
Двигатель стеклоочистителя
VOLVO NL NL 12/410
Заменяемая часть
Мощность стартера [кВт]
5,5
Напряжение [В]
24
Стартер
VOLVO NL NL 12/410
ток зарядки от генератора (А)
55
Напряжение [В]
28
рекомендуемые дополнительные ремонтные работы
Клиновой ремень / поликлиновой ремень
Модель генератора
для трёхфазного генератора переменного тока
Ременной шкив
без ремённого шкива
Генератор
VOLVO NL NL 12/410
Диаметр [мм]
110
Высота [мм]
272
Присоединительная винтовая резьба
1 1/8" 16 UN
Масляный фильтр
VOLVO NL NL 12/410
Длина [мм]
1120
Ширина (мм)
10
Ремень
Зубчатый
Клиновой ремень
VOLVO NL NL 12/410
Наружный диаметр [мм]
197
Внутренний диаметр
176
Внутренний диаметр 1(мм)
10,3
Высота [мм]
322
для артикула №
C 31 1093/2
Фильтр добавочного воздуха
VOLVO NL NL 12/410
Исполнение фильтра
Фильтр-патрон
Диаметр [мм]
366
Высота [мм]
418
Воздушный фильтр
VOLVO NL NL 12/410
Подготовка топлива
рядный насос впрыска
Вид топлива
дизельное топливо
ТНВД
VOLVO NL NL 12/410
Диаметр [мм]
108
Высота [мм]
287
Топливно-водяной сепаратор
VOLVO NL NL 12/410
Наружный диаметр [мм]
350
Внутренний диаметр
210
Внутренний диаметр 1(мм)
10,3
Высота [мм]
370
Номера артикулов рекомендуемых комплектующих
AE 19314
Воздушный фильтр
VOLVO NL NL 12/410
Наружный диаметр [мм]
108
Внутренний диаметр 1(мм)
93
Внутренний диаметр 2 (мм)
103
Размер резьбы
1 1/8-16 UN
Высота [мм]
261
Масляный фильтр
VOLVO NL NL 12/410

1 из 1

Видели продажу

по более привлекательной цене?

Позвоните, напишите и получите скидку!

Наши корни уходят глубоко | Ньюфаундленд Пауэр

Наши корни уходят глубоко. 135 лет мы обеспечиваем электроэнергией жителей нашей провинции. Электроэнергетический бизнес в Ньюфаундленде и Лабрадоре начался всего через шесть лет после того, как Томас Эдисон изобрел электрическую лампочку в 1879 году.
St. John's Electric Light Company была основана в 1885 году. В результате ряда операционных расширений, покупок и объединений бизнес вырос в то, что теперь мы называем Newfoundland Power Inc.

При финансовой поддержке местных бизнесменов в мае 1885 года была образована компания
St. John’s Electric Light. Она использовала склад на Флавинс-лейн, принадлежащий Terra Nova Biscuit Manufacturing Company, для установки генерирующих мощностей и хранения электроэнергии. В первый год он убедил правительство, а также частный бизнес использовать электричество для освещения своих нужд вместо газа.

Гидроэлектростанция Петти-Харбор была построена в 1900 году железнодорожной компанией Сент-Джонс-Стрит, основанной Робертом Ридом и его сыновьями.В строительстве работало до 200 человек, и это было одним из крупнейших экономических событий своего времени. Электростанция обеспечивала электроэнергией, достаточной для питания трамвайной системы, а также для нужд всех жилых и бизнес-клиентов Сент-Джонс.


Гидроэлектростанция Петти-Харбор продолжает работать сегодня и входит в Зал славы гидроэлектростанций как первая гидроэлектростанция в провинции.

На рубеже веков электрификация происходила за пределами Санкт-Петербурга.Джона. United Towns Electrical Company Ltd., основанная в 1902 году, построила свою первую гидроэлектростанцию ​​в городе Виктория. Эта компания будет продолжать расти и обеспечивать электроэнергией полуостров Авалон за пределами Сент-Джонс и острова Белл, а также полуострова Бурин и Порт-о-Порт.

Гидроэлектростанция Виктория была занесена в Зал славы гидроэнергетики в 2017 году.

Union Electric Light and Power Company Inc.была зарегистрирована в 1916 году и принадлежала Профсоюзу защиты рыбаков. В 1917 году была завершена постройка гидроэлектростанции Порт-Юнион из-за необходимости обеспечить энергией ее первую разработку. Территория обслуживания расширилась, включив в себя районы полуострова Бонависта и Кларенвиль.

Компания Reid Newfoundland продала отель St.John’s Light and Power Company в Montreal Engineering, у которой было видение объединить источники энергии по всему Ньюфаундленду. Компания была переименована в Newfoundland Light and Power Company Limited. При новом владельце произошли значительные инвестиции и улучшения, в том числе увеличение пропускной способности порта Петти, а также расширение территории для трамваев.

В августе 1930 года начались работы по строительству гидроэлектростанции Pierre’s Brook.В проекте задействовано 250 человек, и он был продиктован необходимостью подведения электроэнергии к рудникам острова Белл.

Изменение техники сказалось на трамваях, и было решено прекратить эту услугу и проложить Уотер-стрит.В 1948 году Newfoundland Light and Power Company Limited стала исключительно электроэнергетической компанией. Впервые акции были выпущены в обращение в 1949 году, в том же году Ньюфаундленд стал 10-й провинцией Канады.

В 1951 году компания Newfoundland Light and Power Company Limited приобрела системы распределения в Корнер-Брук и Дир-Лейк у целлюлозно-бумажной фабрики Bowater's Newfoundland и компании Bay of Islands Light and Power.

В 1950-х годах Newfoundland Light and Power Company Limited расширила свои генерирующие мощности на Южном берегу Авалона, чтобы опережать рост спроса.В это время были построены гидроэлектростанция на мысе Бройл и гидроэлектростанция Horse Chops.

Чтобы удовлетворить спрос в районе Сент-Джонс, компания решила построить паровую установку на южной стороне Сент-Джонс.Джона, строительство которого было завершено в 1956 году. В том же году дистрибьюторские системы в Гранд-Фолс, Виндзор, Бишопс-Фоллс и Ботвуд были приобретены у Anglo Newfoundland Development Company.

Гидроэлектростанция Рэтлинг-Брук была построена в 1958 году.Также в этом году системы распределения Lewisporte, Gander и Badger были переданы Министерством транспорта Канады, и ответственность за систему распределения в Бэ Верте была передана по запросу правительства.

Ньюфаундленд Лайт энд Пауэр Ко.Limited была образована путем слияния компаний Newfoundland Light and Power Company, Limited, Union Electric Light and Power Company и United Towns Electric Company Limited.

Продолжение модернизации существующих активов, а также строительство новых гидроэлектростанций в ответ на растущий спрос на электроэнергию, увеличение использования электрического отопления и строительство полностью электрических домов.

В октябре 1985 года компания Newfoundland Light & Power Co. Limited отметила 100-летие своей работы. Одним из празднований столетия стало открытие мемориальной доски в Light & Power Park на Роулинз-Кросс, ознаменовавшей первое публичное использование электричества в Ньюфаундленде.

Акционеры Newfoundland Light & Power Co. Limited проголосовали за создание холдинговой компании, известной как Fortis Inc., которая станет 100% владельцем коммунального предприятия.29 декабря 1987 года каждая обыкновенная акция Newfoundland Light & Power Co. Limited была обменена на одну обыкновенную акцию Fortis Inc.

.

В 1998 году компания Newfoundland Light & Power Co.Limited стала Newfoundland Power Inc.

.

Ньюфаундленд Пауэр сегодня

Мы обеспечиваем безопасной и надежной электроэнергией более 269 000 клиентов, что составляет около 87% всех потребителей в Ньюфаундленде и Лабрадоре. У нас работает более 600 квалифицированных сотрудников от Сент-Джонс до Порт-о-Басков.

Электрические дистрибьюторы в Ньюфаундленде и Лабрадоре

Представитель Хаммонда:

CSA Enterprises Limited

# 50, Hamlyn Rd Plaza, офис 432

Санкт-ПетербургJohn's, NL, A1E 5X7

Канада

Факс: (709) 754-7220

Corner Brook | Гусь Бэй | Гранд-Фолс-Виндзор | Mount Pearl | Сент-Джонс | Вабуш

¶Корнер Брук

Guillevin International Inc.

51C Maple Valley Rd.

Корнер-Брук, Нидерланды, A2H 6J3

Канада

Телефон: (709) 639-7194

Факс: (709) 639-7110

¶Гусиная бухта

Guillevin International Inc.

396 Гамильтон Ривер Роуд

Goose Bay, NL, A0P 1C0

Canada

Телефон: (709) 896-3361

Факс: (709) 896-3362

¶Гранд-Фолс-Виндзор

Guillevin International Inc.

ул. Дугган, 15,

Гранд-Фолс-Виндзор, Нидерланды, A2A 2K2

Канада

Телефон: (709) 489-5704

Факс: (709) 489-2012

¶Гора Жемчужина

Rexel Atlantic

1144 Topsail Road

Mount Pearl, NL, A1N 5E8

Canada

Телефон: (709) 747-5300

Факс: (709) 747-5878

Источник Атлантик

38 Beclin Road

Mount Pearl, NL, A1N 5B8

Canada

Телефон: (709) 748-5060

¶Ст.Джона

Guillevin International Inc.

87 О'Лири Авеню

P.O. Box 12061

Сент-Джонс, Нидерланды, A1B 4B2

Канада

Телефон: (709) 570-5711

Факс: (709) 722-0897

Wesco Distribution Inc.

95 О'Лири Авеню

Санкт-ПетербургJohn's, NL, A1B 2C9

Канада

Телефон: (709) 726-9073

Факс: (709) 726-8490

¶Вабуш

Wesco Distribution Inc.

4 Вторая авеню, блок E

P.O. Box 365

Вабуш, Нидерланды, A0R 1B0

Канада

Телефон: (709) 282-3936

Факс: (709) 282-3454

Все электрические рабочие места в Ньюфаундленде и Лабрадоре

Labrador-Grenfell Health - Лабрадор-Сити, NL

… Отвечает за постоянное обслуживание и устранение неисправностей систем управления зданием, электричества и… Шкала заработной платы NAPE CG-29 $ 25.От 26 до 28,05 долларов в час…

Labrador-Grenfell Health - Nain, NL

… Некоторый опыт на полуквалифицированном уровне в строительстве, электрическом или механическом… в методах, материалах, инструментах и ​​методах, используемых в строительстве, электрике…

Kent Building Supplies - Conception Bay South, NL

Наша миссия - быть лучшим источником товаров для улучшения дома… Мы защищаем наших клиентов и персонал, нанимая и обучая сотрудников…

Fire-Tech Systems a Division of Vipond Inc .- Mount Pearl, NL

или эквивалентный опыт Учетные данные (сертификаты, лицензии, членство, курсы и т. Д.) Сертификат Канадской ассоциации пожарной сигнализации (CFAA) Электронный…

Aker Solutions - St. John's, NL

… изометрия тепловых трасс, Схемы панелей, отдельные линии и другие типовые электрические схемы… С гордой историей реализации сложных проектов по добыче нефти и…

Hatch - St. John's, NL

Обладая более чем шестидесятилетним опытом работы и техническим опытом в горнодобывающей промышленности… Мы привлекаем на наших 9000 сотрудников с опытом работы более 150…

Рыболовство и океаны Канада - Св.John's, NL

… электрические компоненты главной силовой установки, электрической установки, вспомогательного оборудования, палубы… Если вам нужно разместить на любом этапе оценки…

Wood Plc - St. John's, NL

… опасная зона электрическое оборудование и электрические системы, относящиеся к холодильному оборудованию, кондиционированию воздуха…

Cahill - Corner Brook, NL

… операции соответствуют стандартам и требованиям клиентов за счет подготовки спецификаций электрических систем…

Puglisevich Canada - St.John's, NL

… Главный электрик по установке, техническому обслуживанию и ремонту всего электрического оборудования… Помощь в обслуживании и ремонте основного бурового оборудования, такого как…

Puglisevich Canada - St. John's, NL

… или помощник суперинтенданта буровой установки как применимо для технического обслуживания всех электрических… техническое обслуживание и ремонт электрических компонентов морского оборудования, например…

Secunda Canada - St. John's, NL

… Технический специалист отвечает за техническое обслуживание и ремонт всех электрических… Secunda Canada это известная оффшорная морская компания и наша основная…

Kent Building Supplies - St.John's, NL

Наша миссия - быть лучшим источником товаров для улучшения дома… Мы защищаем наших клиентов и персонал, нанимая и обучая сотрудников…

Stantec - St. John's, NL

Обеспечение технической поддержки в области электротехники для проверки электрическое оборудование и системы… безграничные масштабы и значение вашей работы - и…

Кэхилл - Сент-Джонс, NL

Предоставление информации и обратной связи при проектировании электрических систем, включая определение размеров… Группа в настоящее время набирает для строительства здания Проектирование систем электроснабжения привело к…

The Cahill Group - St.John's, NL

Обеспечение ввода и обратной связи при проектировании электрических систем, включая определение размеров… Cahill Group - одна из крупнейших многопрофильных строительных компаний в…

Puglisevich Canada - St. John's, NL

Требуемые знания всех технических расчетов для электронного управления буровыми головками… любые технические проблемы или ограничения, которые могут повлиять на безопасность…

Brigade Group - St. John's, NL

… ODMB (s), модернизировать выключатель до 20 ампер, обновить график панели, электрическое отключение крючок…

The Doctor's House Inn & Spa - Green's Harbour, NL

Вы - мастер поделок в поисках нового… Мы ищем подходящего человека для нашей территории и… Нам нужны люди, которые не боятся небольшой тяжелой работы…

Колледж Северной Атлантики - Happy Valley-Goose Bay, NL

Успешный кандидат должен обладать знаниями и опытом в области торговли электрооборудованием ... Только кандидаты, которые o обратиться непосредственно к объявлениям о вакансиях…

Получать уведомления по электронной почте для этого поиска

Информация о системе | Ньюфаундленд и Лабрадор Hydro

Вы когда-нибудь задумывались, как электричество попадает от электростанции в ваш дом или офис? На самом деле это намного сложнее, чем щелчок переключателя.

Вот как это работает: Электроэнергия производится или генерируется на электростанции. Но поскольку большие объемы энергии не могут быть эффективно сохранены, электричество должно производиться «по запросу» и потребляться, как только оно произведено. Для этого он должен преодолевать большие расстояния по сложной сети линий передачи и распределения, терминалов и подстанций со скоростью, близкой к скорости света!

Посмотрите видео, чтобы увидеть, как работает наша система.

Наша провинциальная сетка

В настоящее время у нас есть девять гидроэлектростанций, одна тепловая электростанция, четыре газовых турбины и 25 дизельных электростанций, вырабатывающих электроэнергию.Мы также обслуживаем 54 высоковольтных конечных станции, 25 низковольтных подстанций и тысячи километров линий передачи и распределения по всей провинции.

Спрос и предложение

Поставка означает количество электроэнергии, произведенной для удовлетворения потребностей наших клиентов. В Ньюфаундленде и Лабрадоре доступно максимальное количество поколений. Спрос относится к электроэнергии, необходимой нашим бытовым и корпоративным клиентам. Спрос прогнозируется заранее каждый день, чтобы обеспечить наличие поставок для удовлетворения потребностей наших клиентов в электроэнергии.

Потребительский спрос наиболее высок в периоды пиковой нагрузки (с 7 до 10 и с 16 до 20 часов), особенно в зимние месяцы. Как правило, при понижении температуры спрос возрастает. Если спрос достигнет максимального доступного предложения, нам, возможно, придется попросить наших клиентов сберечь энергию, что может помочь уменьшить или избежать периодических отключений электроэнергии.

Как мы удовлетворяем наши потребности в энергии

Необходимо поддерживать баланс спроса и предложения. Каждый день мы производим только то количество электроэнергии, которое действительно необходимо нашим клиентам.Посетите наш раздел «Спрос и предложение», чтобы просмотреть текущее поколение островных систем и просмотреть отчеты о состоянии спроса и предложения системы, которые ежедневно подаются в Совет по коммунальным предприятиям.


Безопасная и надежная работа системы

Оператор системы Ньюфаундленда и Лабрадора (NLSO) несет ответственность за безопасную и надежную работу основной электрической системы в Ньюфаундленде и Лабрадоре, включая администрирование и обеспечение передачи в системе передачи NL в соответствии с Соглашением о многостороннем пуле (MPPA). ).

17 лучших электромонтажных работ в Сент-Джонс, Ньюфаундленд и Лабрадор (с зарплатой!)

Рыболовство и океаны, Канада

- Сент-Джонс, NL

Береговая охрана Канады (Агентство рыболовства и океанов Канады) - Флот Сент-Джонс ( Ньюфаундленд и Лабрадор), Дартмут (Новая Шотландия) SO-MAO-05 Действующий,…

$ 37.28 - 41,59 доллара в час

Aker Solutions

- St. John's, NL

Хотите решать сложные задачи мировой энергетики? В Aker Solutions мы вносим изменения и ускоряем работу. С гордой историей…

Предполагаемая стоимость: 80 000 - 110 000 долларов в год

Secunda Canada

- Сент-Джонс, NL

Обзор Secunda Canada - известная оффшорная морская компания, основной регион нашей деятельности - Восточная Канада . Опыт нашего персонала обусловлен…

Ориентировочно: 62 000 - 81 000 долларов США в год

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
