Что такое фаза в электричестве — назначение фазного и нулевого провода

Что такое фаза в электричестве — определение понятия

Фаза в электричестве – это разговорное название провода, находящегося под напряжением относительно другого, который называют нуль. Это название произошло из-за того что вырабатываемый на подстанциях ток, подающийся в дома, является переменным, то есть ЭДС, создаваемые на подстанциях, имеют одну и ту же частоту (для России и стран СНГ она составляет 50 Гц), но сдвинуты относительно друг друга во времени на определённый фазовый угол. В дома обычно подаются все три фазы и нет никакого значения, к какой фазе подключена ваша квартира.

Рисунок 1. Электрика и электричество – схематическое изображение фазы, нуля и земли

На рис. 1 схематично нарисована схема проведения электрического тока в квартиру от общей системы. Буквами $L1$, $L2$, $L3$ обозначены 1-3 фазы, а буквой $N$ – нулевой провод.

На рис. 2 показано схематическое подключение тока к квартире от трасформатора, буквой $L_T$ обозначена фаза на трансформаторе, буквой $L$ – фаза в квартире, а буква $R_H$ – это подключенный электроприбор, обладающий некоторым сопротивлением $R_H$.

От трансформатора идёт 2 провода, один – так называемый фазовый провод с напряжением, а другой – нулевой провод, от которого отведено заземление, осуществляемое помещением контакта в землю. Существуют и другие источники заземления помимо собственно земли, на данных рисунках заземление обозначено буквами $Змл$.

На рис. 3 изображён случай, когда нулевой заземлённый провод не проведён в квартиру от подстанции, а заземлён непосредственно в квартире. Напряжение $L_T$ между нулём и фазой будет одинаково для рисунков 2 и 3, однако, не рекомендуется заземлять напряжение от трансформатора непосредственно в квартире.

Принцип работы сети переменного тока

Чтобы понять, что такое фаза в электричестве, нужно представлять особенности переменного тока. От постоянного он отличается периодическими изменениями, как по значению, так и по направлению. Его характеристики – напряжение в данный момент времени и частота (отношение числа циклов к единице времени). Переменный ток находится в розетках и прямых подключениях к электрическому щиту.

Виды тока

Ток может быть постоянным и переменным. Ток, по величине не изменяющийся во временном промежутке — ток постоянного значения. Ток, величина которого, как и направление, меняется с течением времени, называется переменным.

Постоянные источники тока — аккумуляторы, батарейки и так далее. Переменный же ток «подходит» к бытовым и промышленным розеткам домов и предприятий. Основная причина этого кроется в том, что данный тип тока намного легче получать физически, преобразовывать в разные уровни напряжений, передавать по электропроводам на огромные расстояния без существенных потерь.

Однофазный ток

Переменный ток, который получают при помощи вращения в магнитном потоке проводника или системы проводников, соединенных в одну катушку, называется однофазным переменным током. Как правило, для передачи однофазного тока используют 2 провода. Называются они фазным и нулевым соответственно. Напряжение между этими проводами составляет 220 В.

Однофазное электропитание. Однофазный ток можно подвести к потребителю двумя различными способами: 2-проводным и 3-проводным. При первом (двухпроводном), для подведения однофазного тока используют два провода. По одному протекает фазный ток, другой предназначен для нулевого провода. Таким образом электропитание подведено почти во все, построенные в бывшем СССР, дома. При втором способе для подведения однофазного тока — добавляют ещё один провод. Называется такой провод заземлением (РЕ). Он предназначен для предотвращения поражения человека электрическим током, а так же для отвода токов утечки и предотвращения приборов от поломки.

Двухфазный ток

Под понятием двухфазный электрический ток все понимают – слияние двух однофазных токов, которые имеют сдвиг по фазе друг к другу. Угол сдвига может быть Pi2 либо 90 °.

Рассмотреть образование двухфазного тока можно на примере. Необходимо взять две индуктивные катушки и разместить их в пространстветак, чтобы оси этих катушек были перпендикулярны друг у другу. Затем нужно подключить обе катушки к двухфазному току. В итоге мы будем иметь систему, в которой образовалось 2 обособленных магнитных поля. В результирующем магнитном поле вектор будет вращатьсяс одной и той же скоростью и под одинаковым углом.

В результате такого вращения и образуется магнитное поле. Ротор с обмотками, которые произведены в форме короткозамкнутого «беличьего колеса» либо металлического цилиндра на валу, будут вращаться и тем самымприводить в движение различные частицы. Передача двухфазного тока осуществляется при помощью двух проводов: двумя фазными и двумя нулевыми.

Трехфазный ток

Здесь конструкция состоит уже из трех фаз тока, каждая из последующих смещена относительно предыдущей на 120 °. По жилым домам такой ток распределяют четырьмя проводами (три фазы и ноль) либо пятью (указанные плюс заземление). После прохождения через распределительный щит розетки в квартире им питают через одну фазу и ноль.

Маркировка кабелей по цвету

Это один из наиболее простых методов. Чтобы определить, что такое фаза и ноль по цвету, необходимо четко знать какие оттенки и чему соответствуют. Можно воспользоваться информацией о принятых в стране стандартах.

Не секрет, что каждый провод имеет индивидуальный цвет. Поэтому распознавание нуля не должно составлять особых проблем. Полученные знания позволят легко справиться с монтажом осветительного прибора или установкой розетки. Особенно актуален этот способ для новостроек. Ведь там, как правило, провода протягиваются опытными специалистами, которые четко соблюдают нормы и стандарты. Принятый на территории Российской Федерации в 2004 году стандарт IEC 60446 жестко регламентирует разделение фазы, заземления и нуля по цвету.

Стоит учесть, что:

  • если провод имеет синий либо сине-белый оттенок, можно смело говорить о том, что это – рабочий ноль
  • защитный ноль представлен кабелями в желто-зеленой оболочке
  • другие цвета характерны для фазы. Это могут быть красный, коричневый, белый либо черный. Возможны и другие варианты.

Такое обозначение успешно применяется в большинстве случаев. Но если проводка старая, или есть сомнения в профессионализме электриков, целесообразнее пользоваться дополнительными методами.

Структура электросети, основные элементы

Электросеть является связующим звеном между генераторами и реципиентами электрической энергии. Источниками энергии во внутренних сетях производственных и жилых помещений являются ВРУ (вводно-распределительные устройства). К ним посредством коммутаторов и предохранителей подключаются кабели, осуществляющие запитку электрического оборудования либо группы приемников через шинопроводы и ящики коммутации.

Устройство бытовой электропроводки.

Вначале электроэнергия вырабатывается на электростанции. Затем через промышленную электросеть она попадает на трансформаторную подстанцию, где напряжение преобразуется в 380 вольт. Соединение вторичных обмоток понижающего трансформатора выполнено по схеме «звезда»: три контакта подключены к общей точке «0», а три оставшихся присоединены к клеммам «A», «B» и «C» соответственно. Для наглядности приводится картинка.

Объединенные контакты «0» подсоединяются к заземлительному контуру подстанции. Также здесь ноль расщепляется на:

  • Рабочий ноль (на картинке изображен синим)
  • PE-проводник, выполняющий защитную функцию (линия желто-зеленого цвета)

Нули и фазы тока с выхода понижающего трансформатора подводятся к распределительному щитку жилого дома. Полученная трехфазная система разводится по щиткам в подъездах. В конечном итоге, в квартиру попадает фазовое напряжение 220 В и проводник PE, выполняющий защитную функцию.

Итак, что же такое и нольфаза тока ? Нулем называют проводник тока, присоединенный к заземлительному контуру понижающего трансформатора и служащий для создания нагрузки от фазы тока, подсоединенной к противоположному концу обмотки трансформатора. Кроме того, существует так называемый «защитный ноль» – это PE-контакт, описанный ранее. Он служит для отвода токов при возникновении технической неисправности в цепи.

Этот метод подключения жилых домов к городской электросети отработан десятилетиями, но все же он не идеален. Иногда в вышеописанной системе появляются неисправности. Чаще всего, они связаны с низким качеством соединения на определенном участке цепи или полным обрывом электрического провода.

Фаза и ноль: их значение в сети питания

Электроэнергия подается к потребительским розеткам от подстанций, которые уменьшают поступающее напряжение до 380 В. Вторичная обмотка такого трансформатора имеет соединение «звезда» — три его контакта связываются между собой в точке «0», остальные три вывода идут к клеммам «А»/«В»/«С».

Соединенные в точке «0» провода подсоединяются к «земле». В этой же точке происходит деление проводника на «ноль» (обозначен синим цветом) и защитный «РЕ»-кабель (желто-зеленая линия).

Данная модель прокладки проводов пользуются во всех возводимых ныне домах. Она называется — система «TN-S». Согласно этой схеме к распределительному оборудованию дома подходят три кабеля фазы и два указанных нуля.

В домах, на предприятиях и зданиях старой застройки зачастую нет «РЕ»-проводника и поэтому, схема получается не пятипроводной, а четырех (она обозначается как «TN-C»).

Все электропровода с подстанций подсоединяются к щитку, образуя систему из трех фаз. Далее уже происходит разделение по отдельным подъездам. В каждую из квартир подъезда подается напряжение лишь одной фазы — 220 В (провода «О»/«А») и защитный «РЕ»-кабель.

Вся возникающая нагрузка на систему электроснабжения при такой схеме распределяется в равномерном количестве, поскольку на каждом этаже дома выполняется разводка и подключение конкретных щитков к определенной электролинии напряжением в 220 В.

Схема подводимого напряжения представляет собой «звезду», которая в точности повторяет все векторные характеристики питающей подстанции. Когда в розетках нет никаких потребителей, то ток в данной цепи не протекает.

Данная схема соединения отработана годами. Она подтвердила свое право на использование тем, что признана оптимальной из всех существующих. Однако, в ней, как и в любом приборе, механизме или устройстве, периодически могут появляться всевозможные поломки и неисправности. Как правило, они бывают связаны с плохим качеством электросоединения или же полным обрывом кабелей в каких-либо местах схемы.

Что происходит в нуле и фазе при обрыве провода.

Обрывы на линии достаточно часто возникают по вине мастеров – они забывают подключить фазу либо ноль. Такие поломки достаточно распространены. Так же довольно часто происходит процесс отгорания нуля на подъездном щитке например, из-за высокой нагрузки в системе.

Если происходит порыв на любом участке цепи, то прекращает функционировать вся цепь, т.к. она размыкается. В таких ситуациях совершенно не важно, какой провод поврежден – фаза или ноль. То же самое случается и при порыве между распределительным щитом многоэтажки и щитком в подъезде. При таком порыве все потребители, которые были подключены к данному щитку, будут без электроэнергии.

Все ситуации, которые мы попытались описать выше, имеют место быть. Они могут показаться сложными, но не несут никакой опасности для человечества. Ведь обрыв произошел только одного провода, поэтому это совершенно не опасно.

Очень тревожная ситуация – когда пропадает контакт между контуром заземления на подстанции и средним пунктом, к которому поступает все напряжение внутридомового щитка.

Именно в таком варианте электрический ток движется по контурам AB, BC, CA. Совокупное напряжение этих контуров 380В. Именно по этой причине и возникает достаточно опасная ситуация – один щиток может вообще не иметь напряжения, потому что хозяин отключит все электроприборы, а на другом образуется очень высокий уровень напряжения, около 380В. Это может способствовать выходу из строя многих приборов, потому что для них необходимо напряжение в 220В.

Естественно, появление данной ситуации можно избежать. Имеется масса недорогого/дорогостоящего оборудования, которое защитит вашу технику от скачков напряжения. К такому оборудованию относится и стабилизатор напряжения. Различают такие виды стабилизаторов:

  1. Однофазный;
  2. Трехфазный.

Как определить ноль и фазу собственными силами.

Для определения нуля и фазы тока существуют специальные отвертки-тестеры.

 Она работает по принципу прохождения тока низкого напряжения через тело человека, использующего ее. Отвертка состоит из следующих частей:

  • Наконечник для подключения к фазовому потенциалу розетки;
  • Резистор, снижающий амплитуду электротока до безопасных пределов;
  • Светодиод, загорающийся при наличии потенциала фазы тока в цепи;
  • Плоский контакт для создания цепи сквозь тело оператора.

Принцип работы с отверткой-тестером показан на картинке ниже.

 Кроме тестовых отверток, существуют и другие способы определить, к какому контакту розетки подключена фаза тока, а к какому – ноль. Некоторые электрики предпочитают пользоваться более точным тестером, используя его в режиме вольтметра.

 Показания стрелки вольтметра означают:

1.    Наличие напряжения 220 В между фазой и нулем

2.    Отсутствие напряжения между землей и нулем

3.    Отсутствие напряжения между фазой и нулем

Вообще-то, в последнем случае стрелка должна показывать 220 В, но в данном конкретном случае центральный контакт розетки не подключен к потенциалу земли.

Зануление в квартире

Это соединение зануляющего кабеля с нулевым проводником электросети и корпусом прибора. Предполагается, что процедура обеспечивает ускорение отключения устройства от сети при прикосновении к опасному месту, если напряжение выше некоторого порога. Но она сопряжена с дополнительной опасностью: при разрыве нуля все приборы, подключенные в этот момент к сети квартиры, будут на поверхности иметь фазу (а не ноль), что создает существенную угрозу для здоровья жильцов. Поэтому проведение таких монтажных работ жестко регламентируется.

Знать, что именно называется фазой в электросети, и как ее обнаружить, чрезвычайно важно при проведении электромонтажных работ. В противном случае высок риск нанести ущерб здоровью квартирантов или состоянию электроприборов.

Как различить фазу, ноль, землю

Проще всего определить назначение проводников по цветовой маркировке. В соответствие с нормами, фазный проводник может иметь любой цвет, нейтраль – голубую маркировку, земля – желто-зеленого цвета. К сожалению, при монтаже электрики цветовая маркировка соблюдается далеко не всегда. Нельзя забывать и вероятности того, что недобросовестный или неопытный электрик легко может перепутать фазу и ноль или подключить две фазы. По этим причинам всегда лучше воспользоваться более точными способами, чем цветовая маркировка.

Определить фазный и нулевой проводники можно с помощью индикаторной отвертки. При соприкосновении отвертки с фазой загорится индикатор, так как по проводнику проходит электроток. Ноль не имеет напряжения, поэтому индикатор загореться не может.

Отличить ноль от земли можно с помощью прозвонки. Сначала определяется и маркируется фаза, затем щупом прозвонки нужно прикоснуться к одному и проводников и клемме заземления в электрощитке. Ноль звониться не будет. При прикосновении к земле раздастся характерный звуковой сигнал.

Определение сопротивления петли фаза-ноль

Для обеспечения нормального функционирования электрических приборов и проверки автоматов необходимо периодически проводить замеры сопротивления петли фаза-ноль. Потому как первоочередными причинами поломок осветительных приборов являются перегрузки сети и короткое замыкание. Измерение сопротивления позволяет в кратчайшие сроки выявить неисправность и предотвратить подобную ситуацию.

Далеко не все знают, что представляет собой понятие «петля фаза-ноль». Под этой фразой скрывается контур, образованный в результате соединения нулевого провода, находящегося в заземленной нейтрали. Замыкание этой электрической сети образует петлю фаза-ноль.

Измеряют сопротивление в этом контуре следующими методами:

  • падением уровня напряжения в отключенной цепи
  • падением уровня напряжения в результате сопротивления возрастающей нагрузки
  • использованием профессионального инструмента, интерпретирующего короткое замыкание в цепи

Второй способ используется чаще всего, так как отличается удобством, возможностью быстро измерить сопротивление, а также безопасностью.

Заключение

В этом материале мы подробно ответили на вопрос, что собой представляют фаза и ноль в современной электрике, для чего они нужны, а также разобрались, какими способами можно определить, где в проводке находится фазная жила. Какой из этих способов предпочтительнее, решать вам, но помните, что вопрос определения фазы, ноля и заземления очень важен. Неправильные результаты проверки могут стать причиной сгорания приборов при подключении, или, что еще хуже – причиной поражения электрическим током.

Источники

  • https://spravochnick.ru/fizika/elektricheskie_cepi_-_chto_eto/chto_takoe_faza_i_nol_v_elektrichestve/
  • https://amperof.ru/teoriya/faza-v-elektrichestve.html
  • https://ProFazu.ru/elektrosnabzhenie/elektroset/faza-i-nol-v-elektrike.html
  • https://www.calc.ru/Faza-Toka.html
  • http://orteamoscow.ru/News/5232/
  • https://remont. youdo.com/articles/electric/faza-i-nol/
  • https://MadEnergy.ru/stati/chto-takoe-faza-i-nol-v-elektrichestve.html
  • https://YaElectrik.ru/elektroprovodka/faza-i-nol-v-elektrike

Что такое фаза и ноль и что такое трехфазное электричество читайте определение в статье

Каждый из нас изучал тему “Электричество” в школьном курсе физики, но мало кто может объяснить, что такое электричество. В статье мы подробно рассмотрим этот вопрос, объясним понятия, связанные с электричеством, простым языком. Электричество Общие сведения Электричество обусловлено свойством атомов обладать электрическим зарядом. Заряд бывает положительным и отрицательным, и атомы, разноименно заряженные, притягиваются друг к другу, а одноименно заряженные — притягиваются. Атом может терять и приобретать электроны. В тот момент, когда он теряет электрон, то другие электроны стремятся заполнить его место, — это движение заряженных частиц и есть электричество.

Что значит фаза и ноль в электричестве

Мы плавно подошли к вопросу о том, что такое фаза и ноль в электричестве. Когда мы говорим не просто об абстрактном атоме, а об электрических проводах, то его контакты называются по-разному. Что такое фаза в электричестве — это отрицательно заряженный контакт электрического провода. Что такое ноль в электричестве — это положительно заряженный контакт электрического провода.

Три фазы в электричестве — что это такое? Что такое фаза в электричестве — определение. Мы уже разобрались, что такое фаза в электричестве — отрицательно заряженный контакт электрического провода. Всего существует три вида тока:

  • Однофазный.
  • Двухфазный.
  • Трехфазный ток. Поскольку самым распространенным является трехфазный ток, на нем работает большинство электростанций, то для подробного рассмотрения мы возьмем именно его.

Нулевая фаза в электричестве

Прежде, чем мы рассмотрим трехфазное электричество, стоит сказать о том, что такое нулевая фаза в электричестве. Нулевая фаза — это часть электрического провода, в которой нет напряжения, но есть электрический ток. Это — проводник электрического тока.

Что значит “трехфазное электричество”

Трехфазное электричество формируют четыре электрических провода: три фазы и один ноль. Что это с профессиональной точки зрения — трехфазное электричество?

Трехфазное электричество состоит из трех однофазных цепей с равной частотой и амплитудой. Эти однофазные провода смещены друг относительно друга на 1/3 периода. Каждая из таких цепей — фаза, и все они вместе формируют то, что мы называем трехфазным током.

Что такое противофаза в электричестве

Противофаза может возникнуть, когда синусоида колебаний одной фазы полностью копирует синусоиду другой фазы, но с противоположной полярностью. В таком случае возникает противофаза (или обратная фаза).

Подводим итоги

В статье мы рассмотрели множество важных вопросов об электричестве. Например, мы поговорили о том, что такое три фазы в электричестве, узнали, что трехфазное электричество сейчас используется чаще всего. Школьный курс физики дал нам необходимые базовые знания об электричестве, но со временем многое забывается, а кто-то, может, и вовсе пропускал информацию мимо ушей. Бывает такое, что учитель объясняет тему неинтересно, и это — одна из причин, почему многим людям физика дается сложно. Мы же говорим о сложных вещах простым языком. Фаза и ноль в электричестве, противофаза, трехфазный ток — все это только звучит сложно, а по итогу оказывается очень просто, если подобрать правильные слова. Также электрический ток генерируют подобные генераторы на разное кол-во квт http://arenda-samat.ru/category/all/generatori/

Фаза в электричестве – Всё о электрике

Что такое фаза тока?

Практически все новички и собственники домов часто сталкиваются с проблемой: что же такое фаза тока в обычной электрической проводке? Такие вопросы возникают чаще всего в процессе ремонта каких-то электроприборов.

При возникновении такой ситуации, в первую очередь, нужно думать и соблюдать технику безопасности.

А знания и умения должны отойти на второй план. Глубокие познания об самых простых законах образования тока и различных процессов, которые происходят непосредственно в бытовых приборах. Эти знания не только могут помочь найти решение проблем множества неисправностей, которые возникают в электроприборах, но и решить их самым простым и надежным способом.

Практически все конструкторы и инженеры работают над тем, чтобы сократить количество несчастных случаев в процессе ремонтных работ с электросетью либо электроприборами. Основная цель потребителей – соблюдать четко прописанные нормы и стандарты.

Давайте детальнее поговорим о токе:

  • однофазном;
  • двухфазном;
  • трехфазном.

Однофазный ток.

Под однофазным током подразумевают – переменный ток, образующийся в процессе вращательных действий в области магнитного поля проводника либо целой совокупности проводников, которые объединяются общий поток.

Как вы уже знаете, однофазный ток передается с помощью двух проводов.

Эти провода называют:

1.Один провод это, непосредственно, фаза;
2.Второй – ноль.

В этих проводах напряжение 220 В.

Однофазное электропитание можно охарактеризовать множеством способов. Ни для кого не секрет, что однофазный ток поступает к потребителю с помощью:

1.Двух проводов;
2.Трех проводов.

Первый вариант подачи однофазного тока – двухпроводной использует два провода, как это понятно уже исходя из названия. Один провод передает фазу, а второй предназначается для нулевого напряжения. На использовании такой системы ориентировались практически всегда при строительстве домостроений в СССР.

Использование второго предусматривает добавление еще одного провода. Он применяется для заземления. Основное предназначение такого провода – исключение варианта поражения людей электрическим током. Так же он нужен для отвода тока при утечке и исключение неполадок электроприборов.

Двухфазный ток.

Под понятием двухфазный электрический ток все понимают – слияние двух однофазных токов, которые имеют сдвиг по фазе друг к другу.

Угол сдвига может быть Pi2 либо 90 °.

Рассмотреть образование двухфазного тока можно на примере. Необходимо взять две индуктивные катушки и разместить их в пространстветак, чтобы оси этих катушек были перпендикулярны друг у другу. Затем нужно подключить обе катушки к двухфазному току. В итоге мы будем иметь систему, в которой образовалось 2 обособленных магнитных поля. В результирующем магнитном поле вектор будет вращатьсяс одной и той же скоростью и под одинаковым углом. В результате такого вращения и образуется магнитное поле. Ротор с обмотками, которые произведены в форме короткозамкнутого «беличьего колеса» либо металлического цилиндра на валу, будут вращаться и тем самымприводить в движение различные частицы.
Передача двухфазного тока осуществляется при помощью двух проводов: двумя фазными и двумя нулевыми.

Трехфазный ток.

Под трехфазной системой электрических цепей – принято понимать систему, состоящую из трех цепей. В этих цепях имеются переменные, ЭДС с одинаковой частотой, которые одинаково сдвинуты по фазе и по отношению друг к другу на 1/3 периода(=2/3). Каждый отдельный кусочек такой цепи можно смело назвать его фазой. А совокупную систему принято считать трехфазным током. Трехфазный ток без особого труда можно передавать на достаточно большие расстояния. Паре фазных проводов свойственно напряжение 380В. Если в паре фаза и ноль – 220В.

Распределить трехфазный ток по домостроениям можно такими способами:

Четырехпроводное подключение – происходит с использованием трех фаз и одного нулевого провода. Такая система до распределительного щитка, после используют два стандартных провода – фазу и ноль, чтобы иметь напряжение 220В.

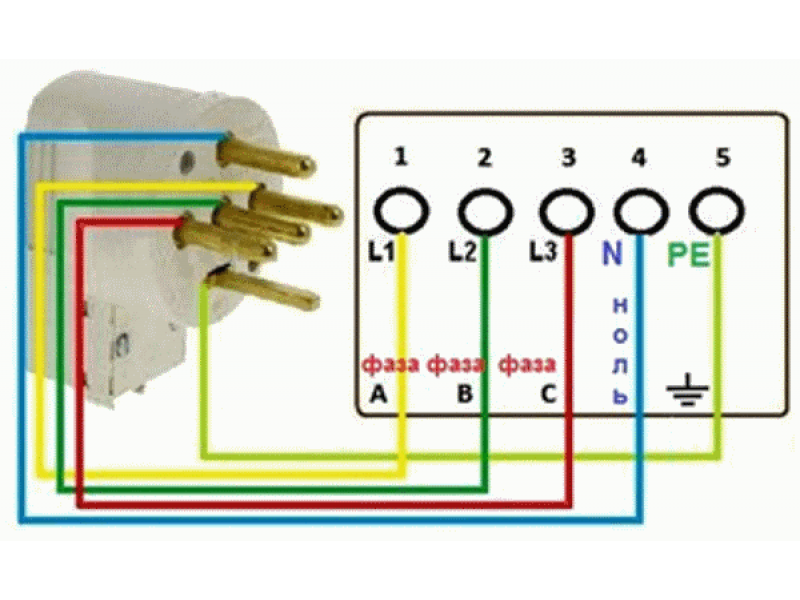

При пятипроводном подключении трехфазного тока к уже привычной схеме нужно добавить еще провод, который обеспечивает защиту и заземление. В трехфазной сети все фазы имеют одинаковую нагрузку, чтобы избежать перекоса фаз. От используемой в домостроении проводки зависит и возможность подключения к сети тех или иных электроприборов. Например, заземление просто необходимо если в сеть планируют включать достаточно мощные электроприборы, такие как холодильник, печь, обогреватель, компьютер, телевизор, джакузи, душевая кабинка.

Трехфазный ток применяют как источник электропитания двигателей, которые пользуются большой популярностью у потребителей.

Как устроена бытовая проводка

Изначально электроэнергию получают на электростанциях. Потом с помощью промышленной электросети ее передают на трансформаторную подстанцию, а там уже и происходит преобразование напряжения в 380В. Обмотки понижающего трансформатора соединены по принципу «звезда»: все три контакта необходимо подключить к точке «0», а оставшиеся контакты к клеммам «A», «B» и «C».

Все контакты «0», которые были объединены необходимо подключить к заземленному проводу на подстанции. Именно на территории подстанции и происходит расщепление ноля на:

1.Рабочий ноль;
2.PE-проводник, который выполняет защитную функцию.

После выхода из понижающего трансформатора все нули и фазы тока поступают в распределительный щиток домостроения. В результате получается трехфазная система, которая распределяется по всем щиткам многоэтажки. К конечному потребителю попадает напряжение 220В, проводник РЕ выполняет именно эту защитную функцию.

Теперь давайте более детально рассмотрим, что же представляет собой ноль и фаза тока? Нулем принято считать проводник тока, который подключают к контуру заземления в понижающем трансформаторе. Он предназначен для образования нагрузки фазы тока. Присоединять проводник необходимо к обмотке трансформатора. Так же есть такое понятие «защитный ноль» – это именно РЕ-контакт, который мы описывали ранее. Основное его предназначение – отвод тока в случае возникновения поломок либо неисправностей в цепи.

Такой метод пользуется огромной популярностью при подключении к электросети многоэтажных домов. Пользуются им уже много десятилетий. Случаются случаи, когда в системе возникают неисправности. В основном, причиной этому служит низкое качество соединения в цепи либо порыв на линии.

Что происходит в нуле и фазе при обрыве провода.

Обрывы на линии достаточно часто возникают по вине мастеров – они забывают подключить фазу либо ноль. Такие поломки достаточно распространены. Так же довольно часто происходит процесс отгорания нуля на подъездном щитке например, из-за высокой нагрузки в системе.

Если происходит порыв на любом участке цепи, то прекращает функционировать вся цепь, т.к. она размыкается. В таких ситуациях совершенно не важно, какой провод поврежден – фаза или ноль.

То же самое случается и при порыве между распределительным щитом многоэтажки и щитком в подъезде. При таком порыве все потребители, которые были подключены к данному щитку, будут без электроэнергии.

Все ситуации, которые мы попытались описать выше, имеют место быть. Они могут показаться сложными, но не несут никакой опасности для человечества. Ведь обрыв произошел только одного провода, поэтому это совершенно не опасно.

Очень тревожная ситуация – когда пропадает контакт между контуром заземления на подстанции и средним пунктом, к которому поступает все напряжение внутридомового щитка.

Именно в таком варианте электрический ток движется по контурам AB, BC, CA. Совокупное напряжение этих контуров 380В. Именно по этой причине и возникает достаточно опасная ситуация – один щиток может вообще не иметь напряжения, потому что хозяин отключит все электроприборы, а на другом образуется очень высокий уровень напряжения, около 380В. Это может способствовать выходу из строя многих приборов, потому что для них необходимо напряжение в 220В.

Естественно, появление данной ситуации можно избежать. Имеется масса недорогого/дорогостоящего оборудования, которое защитит вашу технику от скачков напряжения.

К такому оборудованию относится и стабилизатор напряжения. Различают такие виды стабилизаторов:

Как же определить фаза это или ноль?

Для определения ноль это либо фаза рекомендуют пользоваться специальным оборудованием – отверткой-тестером.

Функционирует этот прибор по принципу проведения тока с низким напряжением через тело человека, который его использует. Отвертка имеет такие составляющие:

1.Наконечник, с помощью которого есть возможность подключаться к фазе в розетке;
2. Резистор, который снижает разницу электротока до достижения им безопасного уровня;
3.Светодиод, который загорается, если это фаза;
4.Плоский контакт, который способствует возникновению сети с участием тела оператора.

Помимо отверток-тестеров имеются и иные варианты определения какой именно из контактов в розетке имеет поломку. С помощью такого оборудования электрики и определяют фазу и ноль в розетке. Кому-то привычнее использовать более точный тестер, который функционирует как вольтметр.

По показателям вольтметра можно сказать:

1.О наличии напряжения 220В между нулем и фазой;
2.О напряжении между нулем и землей либо его отсутствии;
3.О напряжении между нулем и фазой либо его отсутствии.

Что такое фаза и нуль в электричестве

В каждом современном доме есть электричество, благодаря которому работают розетки, лампочки и многие другие виды электрооборудования. Включая свет в комнате, пылесос в розетку или заряжая смартфон, мало кто задумывается, как же этот свет и зарядка в гаджете появляются. Что становится причиной работы лампочки и гула пылесоса? Вопросов, если подумать, много, но ответ один — электроэнергия

Фаза и нуль в электрике

Электроэнергия появляется в результате упорядоченного движения заряженных частиц в проводах — электронов. Рождаются эти электроны в огромных электростанциях — таких как, например, Волгоградская ГРЭС (гидроэлектростанция), Нововоронежская АЭС (атомная электростанция) и многих других в нашей стране. Далее по очень толстым проводам эта энергия передается на промежуточные подстанции (как правило, такие стоят по периферии городов), а от них — до местных КТП (комплектная трансформаторная подстанция), которые есть почти в каждом дворе.

Уровни напряжения в таких сетях варьируются от 750000 вольт до 380 вольт в конечной КТП. И именно последние делают так, что в розетке обычного дома появляется 220В. Казалось бы, все просто, но! В розетке находятся два провода. И из уроков физики каждый знает, что в электрике есть «фаза» и «нуль». Эти два слова дают нам свет, тепло, воду, газ и многое другое, чем мы пользуемся каждый день. Теперь по-порядку.

Фаза и нуль: понятия и отличие

Существует такое понятие, как напряжение. Это слово означает степень напряженности электрического поля в данной точке или цепи. Иначе его называют потенциалом. Если очень простыми словами, то это некий поршень, что дает толчок для электронов, чтобы они прошли по проводам и зажгли лампочку в люстре.

В общей цепи (фаза ноль), той, что приходит на люстру или розетку, есть два провода. Один из них и есть фаза. Именно этот провод находится под напряжением. Фаза в электротехнике сравнима с плюсом в автомобиле — это основное питание для сети.

Нуль — это провод, который не находится под напряжением (это именно то, чем отличается ноль от фазы). Он не перегружен в процессе отбора мощности, но, тем не менее, по нему так же течет электрический ток, только в направлении, обратном фазному. В отсутствии напряжения он является безопасным в плане поражения человека электротоком.

Зачем нужен ноль в электричестве

Нуль замыкает электрическую цепь. Без этого провода в цепи не может быть электрического тока, который и дает мощность для питания бытовых приборов. По сути, нулевой провод — это земля.

Откуда берется ноль в электросети

Начало свое нуль берет от комплектной трансформаторной подстанции 6(10)/0,4 кВ, где трансформатор своей нулевой шиной соединен с контуром заземления. Изначально именно земля является проводником с нулевым потенциалом, и именно поэтому многие путают нуль с землей. ВЛ (воздушная линия электропередачи), выходя из КТП, имеет 4 провода — 3 фазы и нуль, который в начале линии соединен с нулем трансформатора. На протяжении воздушной линии через одну опору производится повторное заземление, которое дополнительно связывает нуль линии с землей, что дает более полноценную связь цепи «фаза — нуль» для того, чтобы у конечного потребителя в розетке было не менее 220В.

Зачем нужен нуль

Основное назначение нулевого провода — замыкание цепи для создания электрического тока для работы любого электроприбора. Ведь для того, чтобы ток появился, необходима разность потенциалов между двумя проводами. Нуль потому так и называется, что потенциал на нем равен нулю. Отсюда и уровень напряжения 220В — 230В.

Как найти нуль и фазу

В домашних условиях, даже не имея специальных приборов и приспособлений, возможно определить в обычной розетке, какой из двух проводов является фазой, а какой нулем. В этом случае используются электролампа или индикаторная отвертка.

Проверка с помощью электролампы

Для поиска нуля и фазы достаточно взять обыкновенный патрон с лампочкой и прикрутить два провода на его штатные места. Затем один из этих проводов подключить к заземляющим ножам в розетке, а второй — к любому из двух силовых разъемов.

Фазным будет являться тот разъем, при подключении к которому лампочка будет загораться. Это происходит потому, что по Правилам устройства электроустановок (ПУЭ), в вводном электрощите нулевые провода всех розеток должны быть соединены с земляными проводами этих же розеток. А отдельно земляная шина должна быть соединена с защитным контуром заземления. Именно это и обеспечивает наличие надежного нуля во всей цепи энергоснабжения дома.

Обратите внимание! Самостоятельно подобные процедуры допустимо делать только в том случае, когда квалифицированной помощи ждать неоткуда, а также в случае аварийной ситуации (пожар, короткое замыкание, попадание человека под напряжение). Не стоит забывать, что электрический ток очень опасен. Не стоит рисковать своим здоровьем и своей жизнью из-за лампочки!

Индикаторная отвертка

Для того, чтобы определить фазу в сети переменного тока напряжением 220В — 230В, можно использовать бытовой указатель напряжения — индикаторную отвертку. Продается он практически в любом хозяйственном магазине и стоит (в зависимости от конструкции) очень недорого.

Как правило, инструкции к применению у подобных инструментов нет, поэтому, чтобы не получить электротравму, следует помнить несколько простых правил, применимых к любому инструменту, соприкасающемуся с токоведущими частями:

  1. Использовать инструмент только по назначению (запрещается применять указатель напряжения — индикаторную отвертку — в качестве обыкновенной отвертки для закручивания/откручивания винтов, саморезов, шурупов и т. д.)
  2. Перед использованием инструмента следует внимательно рассмотреть состояние изоляции на рукояти и жале (применимо для любых отверток, в том числе для индикаторных). Ни в коем случае не использовать приспособление, если изоляционное покрытие имеет сколы или вообще отсутствует.
  3. Проверять работоспособность индикаторных устройств необходимо на электроустановках, заведомо находящихся под напряжением (например, в удлинителе, в который включен работающий электроприбор).

В случае сомнения в работоспособности индикатора следует считать его неисправным, а электроустановку действующей.

Так же существуют более точные и безопасные приборы для определения наличия напряжения в сети — это мультиметры, токоизмерительные клещи, вольтамперфазометры (ВАФ) и другие.

Мультиметр

В быту, как правило, используются простые мультиметры. Они способны показать наличие напряжения в сети и его значение. Намного безопаснее использовать для определения фазы именно эти приборы, так как их щупы имеют диэлектрическую рукоятку. Принцип определения такой же, как и в случае с патроном — достаточно один щуп приложить к земляному контакту розетки, а второй накладывать на один из двух контактов розетки.

Важно! Как и правила дорожного движения, правила электробезопасности обязательно нужно соблюдать, ведь электрический ток невидим, неслышим и неосязаем, и именно этим он и опасен.

Электроэнергия (согласно второму закону Ньютона) не появляется из ниоткуда и не уходит в никуда. Она производится, транспортируется и потребляется на глазах. Нужно знать, откуда она берется, как к нам попадает и в каком виде. Каждый должен понимать, что в бытовом потреблении есть провода, которые могут нанести вред здоровью человека, а есть и такие, которые совершенно безвредны, поэтому необходимы небольшие знания и минимум приборов для определения и разграничения этих проводов. Но любые манипуляции с электричеством лучше доверять профессионалу — квалифицированному специалисту, чтобы избежать беды.

Что такое фаза и ноль в электричестве

Очень немного людей понимают суть электричества. Такие понятия как “электрический ток”, “напряжение” “фаза” и “ноль” для большинства являются темным лесом, хотя с ними мы сталкиваемся каждый день. Давайте же получим крупицу полезных знаний и разберемся, что такое фаза и ноль в электричестве. Для обучения электричеству с “нуля” нам нужно разобраться с фундаментальными понятиями. В первую очередь нас интересуют электрический ток и электрический заряд.

Ежедневная рассылка с полезной информацией для студентов всех направлений – на нашем телеграм-канале.

Электрический ток и электрический заряд

Электрический заряд – это физическая скалярная величина, которая определяет способность тел быть источником электромагнитных полей. Носителем наименьшего или элементарного электрического заряда является электрон. Его заряд равен примерно -1,6 на 10 в минус девятнадцатой степени Кулон.

Заряд электрона – минимальный электрический заряд (квант, порция заряда), который встречается в природе у свободных долгоживущих частиц.

Заряды условно делятся на положительные и отрицательные. Например, если мы потрем эбонитовую палочку о шерсть, она приобретет отрицательный электрический заряд (избыток электронов, которые были захвачены атомами палочки при контакте с шерстью).

Такую же природу имеет статическое электричество на волосах, только в этом случае заряд является положительным (волосы теряют электроны).

Кстати, о том, что такое ток, напряжение и сопротивление можно дополнительно почитать в нашей отдельной статье, посвященной закону Ома.

Электрический ток – это направленное движение заряженных частиц (носителей заряда) по проводнику. Само движение заряженных частиц возникает под действием электромагнитного поля – одного из фундаментальных физических полей.

Электрический ток может быть постоянным и переменным. При постоянном токе направление и величина тока не меняются. Переменный ток – это ток, изменяющийся во времени.

Источником постоянного тока является, например, батарейка. Но именно переменный ток используется в бытовых розетках, которые стоят в наших домах. Причина в том, что переменные токи гораздо проще получать и передавать на большие расстояния.

Кстати! Для наших читателей сейчас действует скидка 10% на любой вид работы

Основным видом переменного тока является синусоидальный ток. Это такой ток, который сначала нарастает в одном направлении, достигая максимума (амплитуды) начинает спадать, в какой-то момент становится равным нулю и снова нарастает, но уже в другом направлении.

Непосредственно о таинственных фазе и нуле

Все мы слышали про фазу, три фазы, ноль и заземление.

Простейший случай электрической цепи – однофазная цепь. В ней всего три провода. По одному из проводов ток течет к потребителю (пусть это будет утюг или фен), а по другому – возвращается обратно. Третий провод в однофазной сети – земля (или заземление).

Провод заземления не несет нагрузки, но служит как бы предохранителем. В случае, когда что-то выходит из-под контроля, заземление помогает предотвратить удар электрическим током. По этому проводу избыток электричества отводится или “стекает” в землю.

Провод, по которому ток идет к прибору, называется фазой, а провод, по которому ток возвращается – нулем.

Итак, зачем нужен ноль в электричестве? Да за тем же, что и фаза! По фазному проводу ток поступает к потребителю, а по нулевому – отводится в обратном направлении. Сеть, по которой распространяется переменный ток, является трехфазной. Она состоит из трех фазовых проводов и одного обратного.

Именно по такой сети ток идет до наших квартир. Подходя непосредственно к потребителю (квартирам), ток разделяется на фазы, и каждой из фаз дается по нулю. Частота изменения направления тока в странах СНГ – 50 Гц.

В разных странах действуют разные стандарты напряжений и частот в сети. Например, в обычной домашние розетки в США подается переменный ток напряжением 100-127 Вольт и частотой 60 Герц.

Провода фазы и нуля нельзя путать. Иначе можно устроить короткое замыкание в цепи. Чтобы этого не произошло и Вы ничего не перепутали, провода приобрели разную окраску.

Каким цветом фаза и ноль обозначены в электричестве? Ноль, как правило, синего или голубого цвета, а фаза – белого, черного или коричневого. Провод заземления также имеет свой окрас – желто-зеленый.

Итак, сегодня мы узнали, что же значат понятия «фаза» и «ноль» в электричестве. Будем просто счастливы, если для кого-то эта информация была новой и интересной. Теперь, когда вы услышите что-то про электричество, фазу, ноль и землю, вы уже будете знать, о чем идет речь. Напоследок напоминаем, если вам вдруг понадобится произвести расчет трехфазной цепи переменного тока, вы можете смело обращаться в студенческий сервис. С помощью наших специалистов даже самая дикая и сложная задача станет вам «по зубам».

{SOURCE}

Что такое фаза и ноль в электричестве

Электрическая фаза колебаний в электротехнике – это аргумент колебательной функции, то есть угол, на который смещены колебания значения ЭДС в пространстве относительно нуля.

Различают начальную фазу $φ_0$, описывающую начало колебательного процесса в нулевое время и полную фазу, описывающую состояние колебательного процесса в любой момент времени.

Пример уравнения c полной фазой, которое может описывать колебательный процесс: $cos(ωt + βx + φ_0)$. В момент времени, равный $t = 0$, угол колебаний составит $φ_0$, а если колебание начинается в точке с координатами $(0;0)$, то уравнение будет иметь вид типа $cos(φ_0)$.

Чаще всего для электроснабжения жилья используются трёхфазные системы электроснабжения, фазовый угол между генерируемыми ЭДС в которых равен $\frac{2π}{3}$ или $120°$.

Что такое фаза в электричестве — определение понятия

Фаза в электричестве – это разговорное название провода, находящегося под напряжением относительно другого, который называют нуль. Это название произошло из-за того что вырабатываемый на подстанциях ток, подающийся в дома, является переменным, то есть ЭДС, создаваемые на подстанциях, имеют одну и ту же частоту (для России и стран СНГ она составляет 50 Гц), но сдвинуты относительно друг друга во времени на определённый фазовый угол. В дома обычно подаются все три фазы и нет никакого значения, к какой фазе подключена ваша квартира.

Рисунок 1. Электрика и электричество – схематическое изображение фазы, нуля и земли

На рис. 1 схематично нарисована схема проведения электрического тока в квартиру от общей системы. Буквами $L1$, $L2$, $L3$ обозначены 1-3 фазы, а буквой $N$ – нулевой провод.

Готовые работы на аналогичную тему

На рис. 2 показано схематическое подключение тока к квартире от трасформатора, буквой $L_T$ обозначена фаза на трансформаторе, буквой $L$ – фаза в квартире, а буква $R_H$ – это подключенный электроприбор, обладающий некоторым сопротивлением $R_H$.

От трансформатора идёт 2 провода, один – так называемый фазовый провод с напряжением, а другой – нулевой провод, от которого отведено заземление, осуществляемое помещением контакта в землю. Существуют и другие источники заземления помимо собственно земли, на данных рисунках заземление обозначено буквами $Змл$.

На рис. 3 изображён случай, когда нулевой заземлённый провод не проведён в квартиру от подстанции, а заземлён непосредственно в квартире. Напряжение $L_T$ между нулём и фазой будет одинаково для рисунков 2 и 3, однако, не рекомендуется заземлять напряжение от трансформатора непосредственно в квартире.

Что такое ноль в электричестве — определение

Ноль – это провод, необходимый для замыкания электрического контура, по нему ток возвращается к источнику.

Для чего нужен ноль в электричестве? Ноль в электричестве нужен для равномерного распределения напряжения между фазами. При отсутствии нулевого провода напряжение между фазовыми проводами будет распределяться неравномерно, в результате чего на одной фазе может быть повышенное напряжение, которое может привести к пожару, а на других – пониженное, с которым часть электроприборов может не работать или работать некорректно. Для ноля также используются другие названия – его называют нейтральным или нулевым контактом.

Что такое нулевая фаза в электричестве

Нулевая фаза – это ещё одно народное название нулевого провода, не стоит путать его с землёй.

Ток в нулевом проводе не всегда равен нулю, он будет ненулевым при подключении электроприборов.

Что такое «земля» в электричестве

«Земля» – это провод, отводимый от нулевого, используемый для безопасности. Суть в том, что в случае обрыва электрической цепи или отсутствия сопротивления ток направляется в землю, что помогает избежать удара током.

Напряжение $U$ между нулевым проводом и землёй равняется нулю, тогда как напряжение между нулём и фазой для обычной квартиры будет равно $220$ В.

Электрика для чайников: фаза и ноль – что это и как определить где что

В случае, когда вы имеете дело с проводкой, состоящей из двух проводов – один из них всегда будет фазой, а второй нулём. Для того чтобы определить где какой – достаточно воспользоваться специальной пластиковой отвёрткой с индикатором.

Для этого необходимо сначала отключить электричество и развести 2 имеющихся провода во избежание короткого замыкания.

Затем нужно включить электричество обратно и аккуратно, не прикасаясь голыми руками к оголённой части проводов, приложить конец индикаторной отвёртки к проводу. Тот, на котором сработает лампочка индикаторной отвёртки, является фазой, второй провод будет нулём.

В случае же если вам приходится иметь дело с трёхжильным проводом – определить где фаза, а где ноль будет несколько сложнее. Для этого используют специальные приборы, например, можно определить где земля, а где ноль с помощью вольтметра. Для этого сначала нужно измерить напряжение $U$ по очереди между каждым из двух неизвестных проводов и фазовым проводом. Напряжение $U$ на «земле» всегда будет больше, чем на нулевом. Также можно отличить замелю от нуля с помощью омметра – сопротивление на заземлении всегда будет достаточно небольшим и будет в районе 4 Ом.

Замечание 1

Также нулевой провод, фаза и заземление обычно имеют разную расцветку. Для обозначения фазы используют чаще всего чёрную, коричневую или серую обмотку, для земли – жёлтую или зелёную, а для ноля – синюю или белую.

Что такое “фаза”, “ноль” и “земля”, и зачем они нужны.

Начнём с основ.
Допустим, на электростанции, вращается магнит (для примера – обычный, а в реальности – электромагнит), называемый “ротором”, а вокруг него, на “статоре”, закреплены три катушки (размазаны по статору).


Вращает этот магнит, скажем, поток воды на ГидроЭлектроСтанции.





Поскольку в таком случае магнитный поток, проходящий через катушки, меняется, то в катушках создаётся напряжение.
Каждая из трёх катушек – отдельная цепь, и в каждой из этих трёх цепей возникает одинаковое напряжение, сдвинутое на треть окружности друг относительно друга.
Получается “трёхфазный генератор”.


Можно было бы с одной такой катушки два провода просто взять и вести к дому, а там от них чайник запитывать.


Но можно сделать экономнее: зачем тащить два провода, если можно один конец катушки просто тут же заземлить, а от второго конца вести провод в дом.
Этот провод назовём “фазой”.
В доме этот провод подсоединить к одному штырьку вилки чайника, а другой штырёк вилки – заземлить.
Получим то же самое электричество.

Теперь, раз уж у нас три катушки, сделаем так: (например) левые концы катушек соединим вместе тут же, и заземлим.
А оставшиеся три провода и потянем к потребителю.
Получится, мы тянем к потребителю три “фазы”.
Вот мы и получили “трёхфазный ток”.
Точнее, генератор “трёхфазного тока”.
Это “трёхфазное” напряжение идёт по проводам Линии ЭлектроПередач (ЛЭП) к нам во двор, в дворовую подстанцию (домик такой стоит, рядом с детской площадкой).


“Трёхфазный ток” был изобретён Николой Теслой.


Передача электричества в виде трёхфазного тока, некоторые говорят, экономичнее (я не знаю, чем), и там ещё, говорят, у него есть разные преимущества над обычным током для промышленного применения.
Например, все вращающиеся штуки на заводах — станки там, двигатели, насосы, и прочее — сделаны именно для трёхфазного тока, поскольку гораздо легче построить вращающуюся хрень на трёхфазном токе: достаточно просто точно так же подсоединить эти три фазы к трём катушкам на окружности, и в центр вставить металлический стержень с рамкой — и будет он сам крутиться, как только пойдёт ток.
Такой агрегат называется «трёхфазным двигателем».
Поскольку изначально электричеством заморачивались именно на заводах (не было тогда ещё в домах компьютеров, холодильников и люстр), то исторически всё идёт от промышленности в первую очередь.
Поэтому, видимо, ток из электростанции в ЛЭП пускают всегда трёхфазным, с напряжением 35 килоВольтов между фазами (а ток — около трёхсот Амперов).

Такое высокое напряжение нужно, потому что нужна большая мощность тока: весь город энергию ест, как-никак.
Большую мощность тока можно получить либо повышая силу тока, либо повышая напряжение.
При этом чем больше сила тока, тем больше энергии тратится впустую при преодолении сопротивления проводов (потерянная энергия равняется силе тока в квадрате, умноженной на сопротивление проводов).
Поэтому экономически целесообразно повышать мощность передаваемого тока наращивая напряжение.
Потребитель потребляет из розетки именно мощность (силу тока, умноженную на напряжение), а не что-то отдельное, поэтому его не волнует, каким образом эта мощность к нему в дом попадёт.

Кстати, интересный момент: над силой тока в линии электропередачи мы вообще говоря не властны: сила тока — это мера того, как сильно ток течёт по проводам.
Можно сравнить это с силой тока холодной воды по трубам: если все краны включат в ванных, то сила тока воды будет очень большой, а если, наоборот, все краны свои закроют, то вода по трубам вообще не будет течь, и мы никак не можем управлять этой силой тока.
А вот напряжению тока вообще без разницы, потребляет ли кто-нибудь ток, или нет — оно полностью в нашей власти, и только мы можем им управлять.

Поэтому в ЛЭП за основу берётся именно напряжение тока, и именно с ним работают: перед передачей тока по проводам, излишнюю силу тока, выработанного электрогенератором, перегоняют в напряжение, а при приёме тока в «подстанции» во дворе вашего дома – наоборот, излишнее напряжение перегоняют обратно в силу тока, поскольку весь путь успешно пройден током с минимальными потерями.

Прямо всю силу тока перекачать в напряжение не получится, потому что при гигантских напряжениях в проводах возникают свои сложности (может пробить через изоляцию, например, или зажарить человека, проходящего под проводом, или ещё чего-нибудь).
Кстати, забавное видео про короткое замыкание на линии ЛЭП:



Теперь рассмотрим подробнее “трёхфазный ток”.
Это три провода, по которым течёт одинаковый ток, но сдвинутый на 120 градусов (треть окружности) друг относительно друга.
Какое напряжение у этого тока?
Напряжение всегда измеряется между чем-то и чем-то.
Напряжением трёхфазного тока называется напряжение между двумя его фазами (“линейное” напряжение).
Там, где мы соединили все три фазы вместе в одной точке (это называется соединением по схеме “звезда”), мы получили “нейтраль” (G на рисунке).
В ней, как нетрудно догадаться (или посчитать по формулам тригонометрии) напряжение равно нулю.

Пока просто попробуем подключить генератор к нагрузке, стоящей рядом.
Если все три выходящие из генератора линии соединить, через сопротивления, во вторую “нейтраль” (точка G), то мы получим так называемый “нулевой провод” (от G до M).



Зачем нам нужен нулевой провод?
Можно было бы дома просто подсоединять одну из фаз на один шпенёк вилки, а другой шпенёк вилки соединять с землёй, и чайник бы кипел.
Вообще, как я понял, так и делают в старых советских домах: там есть только фаза и земля в квартирах.
В новых же домах в квартиры входят уже три провода: фаза, земля и этот «ноль».
Это европейский стандарт.
И правильно соединять именно фазу с нулём, а землю вообще оставить в покое, отдав ей только роль защиты от удара током («заземление»).
Потому что если все на землю ещё и ток будут пускать, то само заземление станет опасным — абсурд получится.
Ещё некоторые мысли по поводу того, зачем нужны все три провода, есть в конце этой статьи, можете сразу пролистать и прочитать.

Теперь попробуем посчитать напряжение между фазой и “нейтралью”.
Вот ещё ссылка с расчётами.
Пусть напряжение между каждой фазой и “нейтралью” равно U.
Тогда напряжение между двумя фазами равно:
U sin(a) – U sin(a + 120) = 2 U sin((-120)/2) cos((2a + 120)/2) = -√3 U cos(a + 60).
То есть, напряжение между двумя фазами в √3 раз больше напряжения между фазой и “нейтралью”.
Поскольку наш трёхфазный ток на подстанции имеет напряжение 380 Вольт между фазами, то напряжение между фазой и нулём получается равным 220 Вольтам.
Для этого и нужен “ноль” – для того, чтобы всегда, при любых условиях, при любых нагрузках в сети, иметь напряжение в 220 Вольт – ни больше, ни меньше.
Если бы не было нулевого провода, то при разной нагрузке на каждую из фаз возник бы “перекос” (об этом ближе к концу статьи), и у кого-то что-то могло бы сгореть.

Ещё один момент: выше мы рассмотрели введение нейтрали у генератора.


А откуда взять нейтраль на дворовой подстанции?
В дворовой подстанции трёхфазное напряжение снижается (трёхфазным) трансформатором до 380 Вольт на каждой фазе.
Это будет похоже на генератор: тоже три катушки, как на рисунке.
Поэтому их тоже можно друг с другом соединить, и получить “нейтраль” на подстанции. А из нейтрали – “нулевой провод”.
Таким образом, из подстанции выходят “фаза”, “ноль” и “земля”, идут в каждый подъезд (своя фаза в каждый подъезд, наверное), на каждую лестничную площадку, в электрораспределительные щитки.

Итак, мы получили все три провода, выходящие из подстанции: “фаза”, “ноль” (“нейтраль”) и “земля”.
“фаза” – это любая из фаз трёхфазного тока (уже пониженного до 380 Вольт).
“ноль” – это провод от (заземлённой – воткнутой в землю – на подстанции) “нейтрали”.
“земля” – это провод от заземления (скажем, припаян к длинной трубе с очень малым сопротивлением, вбитой глубоко в землю).

По подъездам получается такая разводка (если предположить, что подъезд = квартира):



На подстанции фазы с левой стороны все соединены и заземлены, образуя ноль, а в конечных точках – в конце подъезда, после того, как они пройдут по всем квартирам – вообще не соединены никуда.
Потому что если бы в конце каждая фаза была бы замкнута на «ноль», то ток гулял бы себе по этому пути наименьшего (нулевого) сопротивления, и в квартиры (под нагрузку) вообще бы не заходил.
А так, он вынужден будет идти через квартиры.
И делиться будет по правилу параллельного тока: напряжение в каждую квартиру будет идти одно и то же, а сила тока – тем больше, чем больше нагрузка.
То есть, в каждую квартиру сила тока будет идти “каждому по потребностям” (и проходить через счётчик, который это всё будет считать).
Но для того, чтобы ток был постоянным по мере включения и отключения новых потребителей, нужно, чтобы сила тока в общем проводе каждый раз сама подстраивалась под подлюченную нагрузку.

Что может быть, если все включат обогреватели зимним вечером?


Ток в ЛЭП может превзойти допустимые пределы, и могут либо провода загореться, либо электростанция сгорит (что и было несколько раз в москве, но летом).

Есть ещё один вопрос: зачем тянуть в дом все три провода, если можно было бы тянуть только два – фазу и ноль или фазу и землю?

Фазу и землю тянуть не получится (в общем случае).
Это выше мы посчитали, что напряжение между фазой и нулём всегда равно 220 Вольтам.
А вот чему равно напряжение между фазой и землёй – это не факт.
Если бы нагрузка на всех трёх фазах всегда была равной (см. схему “звезды”), то напряжение между фазой и землёй было бы всегда 220 Вольт (просто вот такое совпадение).
Если же на какой-то из фаз нагрузка будет значительно больше нагрузки на других фазах (скажем, кто-нибудь включит супер-сварочную-установку), то возникнет “перекос фаз”, и на малонагруженных фазах напряжение относительно земли может подскочить вплоть до 380 Вольт.
Естественно, техника (без «предохранителей») в таком случае горит, и незащищённые провода тоже, что может привести к пожару.
Точно такой же перекос фаз получится, если провод “нуля” оборвётся или отгорит на подстанции.
Поэтому в домашней сети нужен ноль.

Тогда зачем нам в доме нужен провод “земли”?
Для того, чтобы “заземлять” корпусы электроприборов (компьютеров, чайников, стиральных и посудомоечных машин), для того, чтобы от них не било током.
Приборы тоже иногда ломаются.
Что будет, если провод фазы, где-нибудь внутри прибора, отвалится и упадёт на корпус прибора?
Если корпус прибора вы заранее заземлили, то возникнет “ток утечки” (упадёт ток в основном проводе фаза-ноль, потому что почти всё электричество устремится по пути меньшего сопротивления – по почти прямому замыканию фазы на ноль).
Этот ток утечки будет замечен “Устройством Защитного Отключения” (УЗО), и оно разомкнёт цепь.
УЗО наблюдает за входящим в квартиру током (фаза) и изходящим из квартиры током (ноль), и размыкает цепь, если эти токи не равны.
Если эти токи разные – значит, где-то “протекает”: где-то фаза имеет какой-то контакт с землёй.
Если эта разница резко подскакивает – значит, где-то в квартире фаза замкнула на землю.
Если бы в щитке не стояло УЗО, и вышеупомянутый провод фазы внутри корпуса, скажем, компьютера, отвалился бы, и замкнулся бы на корпус компьютера, и лежал бы так себе, а, потом, через пару дней, человек стоял бы рядом, и разговаривал по телефону, оперевшись одной рукой на корпус компьютера, а другой рукой – скажем, на батарею отопления, то догадайтесь, что бы стало с этим человеком.
Так что “земля” тоже нужна.

Поэтому нужны все три провода: “фаза”, “ноль” и “земля”.

В квартире к каждой розетке подходит своя тройка проводов “фаза”, “ноль”, “земля”.
Например, из щитка на лестничной площадке выходят три этих провода (вместе с ними ещё телефон, витая пара для интернета и мб какое-нибудь кабельное ТВ), и идут в квартиру.
В квартире на стене висит внутренний щиток.
Там на каждую “точку доступа” к электричеству стоит свой “автомат”.
От каждого автомата своя, отдельная, тройка проводов уже идёт к “точке доступа”: тройка к печке, тройка к посудомойке, тройка на зальные розетки и свет в люстре, и т.п..
Каждый “автомат” изготовлен на заводе под определённую максимальную силу тока.
Поэтому он “вырубается”, если вы даёте слишком большую нагрузку на “точке доступа” (например, включили слишком много всего мощного в розетки в зале).
Также, автомат “вырубится” в случае “короткого замыкания” (замыкания фазы на ноль), чем спасёт вашу квартиру от пожара.
Вас самих он не спасёт (слишком медленный). Вас спасёт толькоУЗО.

Под конец, просто так, напишу немного про “трансформатор” (читать не обязательно).



Я пробовал несколько раз понять, как он работает, но так и не понял…

Сила тока в цепи всегда подстраивается под подключённую нагрузку.
Для понимания этого факта можно рассмотреть, как работает трансформатор на подстанции.

Трансформатор – это сердечник, на котором две катушки: по одной ток входит, а по другой – выходит.



Если мы не выводим оттуда ток, то вводящая катушка – сама по себе, и она создаёт магнитный поток, который в свою очередь создаёт “сопротивляющееся напряжение” (это называется “ЭДС самоиндукции”), равное напряжению во вводящей цепи, и сводящее его в ноль.
Это “природное” свойство катушки (“индуктивности”) – она всегда сопротивляется какому бы то ни было изменению напряжения.
И по подключенному участку вводящей цепи ток практически не идёт (этот участок отводится от ЛЭП параллельно, чтобы, если в нём ток пропадёт, то у всех остальных ток остался), и практически нет потерь на таком “холостом ходу” трансформатора.

Потеряется только малость энергии, в том числе энергия, потраченная на “гистерезис” сердечника и на разогрев сердечника вихревыми токами (поэтому особо мощные трансформаторы погружают в масло для постоянного охлаждения).

Магнитный поток, распространяясь по сердечнику внутрь выводящей катушки, создаёт в ней тоже напряжение, которое могло бы вызвать протекание тока, но поскольку в данном случае к выводящей цепи мы ничего не подключили, то тока там не будет.

Если же мы начинаем выводить ток – замыкаем выводящую цепь – то по выводящей катушке начинает идти ток, и она тоже начинает создавать своё магнитное поле в сердечнике, противоположное магнитному полю, создаваемому вводной катушкой. Из-за этого ЭДС самоиндукции вводной катушки уменьшается, и более не компенсирует напряжение во вводной цепи, и по вводной цепи начинает течь ток. Ток нарастает до тех пор, пока магнитный поток “не станет прежним”. Как это – я хз, в википедии так написано, а сам я так и не понял, как этот трансформатор работает.

Поэтому получается, что ток на выходе из трансформатора сам себя регулирует: если нет нагрузки, то там не течёт ток; если есть нагрузка – то ток течёт соответствующий нагрузке.
И если мы смотрим телевизор, а потом соседи включают пылесос, то у нас обоих ничего не “вырубается”, так как сила тока тут же подстраивается под нас – потребителей электроэнергии.

Разница фазы и ноля в электрических цепях: как определить фазу

При проведении электромонтажных работ дома или в квартире самостоятельно жильцы часто интересуются, что такое фаза, зачем она нужна, и какими способами можно ее обнаружить. Ниже рассмотрены понятия фаза и ноль в электрике.

Электрический щиток

Принцип работы сети переменного тока

Чтобы понять, что такое фаза в электричестве, нужно представлять особенности переменного тока. От постоянного он отличается периодическими изменениями, как по значению, так и по направлению. Его характеристики – напряжение в данный момент времени и частота (отношение числа циклов к единице времени). Переменный ток находится в розетках и прямых подключениях к электрическому щиту.

Однофазный ток

Он направляется от распределительного щитка по двум проводам (фазному и нулевому), между которыми находится 220-вольтное напряжение. В электричестве фаза – это провод, по которому электроток направляется к розетке или прибору. Что такое в электричестве ноль? Это, в свою очередь, кабель, идущий от розетки, по которому ток направляется обратно. Иногда вопросом, что такое ноль, интересуются в контексте заземления. Физически это разные провода, хотя их потенциалы совпадают. Однофазный ток можно подвести к потребителю как двумя проводами (без заземления), так и тремя (с ним). Заземление производится для отвода утечки, защиты жильцов от удара током и приборов – от перегрузок.

Двухфазный ток

Это сочетание двух однофазных, смещенных относительно друг друга на 90 °. Конструктивно это выглядит как сочетание двух проводов-фаз (с указанным сдвигом) и двух нулевых.

Трехфазный ток

Здесь конструкция состоит уже из трех фаз тока, каждая из последующих смещена относительно предыдущей на 120 °. По жилым домам такой ток распределяют четырьмя проводами (три фазы и ноль) либо пятью (указанные плюс заземление). После прохождения через распределительный щит розетки в квартире им питают через одну фазу и ноль.

Структура электросети, основные элементы

Электросеть является связующим звеном между генераторами и реципиентами электрической энергии. Источниками энергии во внутренних сетях производственных и жилых помещений являются ВРУ (вводно-распределительные устройства). К ним посредством коммутаторов и предохранителей подключаются кабели, осуществляющие запитку электрического оборудования либо группы приемников через шинопроводы и ящики коммутации.

Структура электросети многоквартирного дома

Устройство бытовой электропроводки

Стандартная схема электрической проводки содержит следующие элементы:

  • многотарифный электросчетчик;
  • выключатель-автомат с номинальным значением тока 25 А;
  • механизм отключения, предохраняющий от короткого замыкания и перегрузок сети;
  • дифференциальный автоматический выключатель с порогом срабатывания 30 мА (ток утечки), он защищает розетки;
  • шкаф для монтажа с шинами (ноль и заземление) и дощечками для установки выключателей;
  • несколько автоматов для освещения с номинальным значением тока 10 А;
  • кабели с коробками распределения, направляющиеся к розеткам и приборам, освещающим помещения.

Часто владельцы квартир интересуются, фаза это плюс или минус, и в чем разница между нолем и землей. Поскольку электрическая фаза обладает переменным потенциалом, то показатель оного в проводе фазы становится то положительным, то отрицательным. Посему утверждать, что фаза это минус (либо плюс), будет некорректно – эти понятия лежат в разных плоскостях.

Теперь о том, чем нуль отличается от земли. Отличие в том, что через нулевой провод проходит ток и размыкается автоматами (к примеру, вводным). Для заземления в многоквартирном доме нужно подсоединиться к расположенной в стояке жиле, предназначенной специально для этого. Любое другое место, в том числе и щитковый корпус, применять для заземления строго запрещено – это грозит серьезными проблемами для здоровья жильцов.

Устройство бытовой электропроводки

Что происходит в нуле и фазе при обрыве провода

Если электропровод оборвался, соответствующая розетка или подсоединенный к ней прибор перестает функционировать. При этом не имеет значение, фазный или нулевой провод пострадал. Если разорвался кабель между щитами многоквартирного дома и одного из его подъездов, электричества лишатся все квартиры, подсоединенные к подъездному щиту. Если в трехфазном сочленении оборвался один из фазных проводов, ток,  который был в нем до этого, возникает в нулевом проводе, при этом в двух оставшихся фазах ничего не меняется.

Способ обнаружения отгорания нуля

Способы определения фазных и нулевых проводов

Зная, что в электротехнике фаза – это провод, по которому к прибору идет электричество, пользователь может заинтересоваться, можно ли найти фазу и нуль без использования приборов. Способ это сделать есть, хотя он не особенно надежен, так как не всегда прокладчики сетей соблюдают стандарты цветовой маркировки разных типов проводов. По стандартам, изоляция нулевого кабеля должна иметь голубой или синий цвет, заземления – быть окрашенной в желтую и зеленую полоску. Для фазного провода расцветка не регламентируется, она может быть разной, но только отличающейся от остальных кабелей.

Найти фазу можно по напряжению, которое измеряется мультиметром. В настройках указывают переменное напряжение более 220 В. Устанавливают контакт двух щупов с гнездами V и COM. Щупом, расположенным в V, касаются проводов – при прикосновении к нулю прибор ничего не покажет, а в фазе обнаружит напряжение в 7-15 В.

Также можно воспользоваться автоматом и индикаторной отверткой. С проводов счищают 1-2 см изоляции. Включают автомат и подносят отвертку рабочей стороной к проводу, держа при этом палец на металлическом отрезке рядом с рукоятью. При поднесении к фазе лампочка загорается.

Важно! При этом способе нельзя прикасаться пальцем к рабочей стороне отвертки. Провода перед процедурой надо развести подальше друг от друга, чтобы не случилось короткого замыкания.

Мультиметр позволяет провести детекцию фазного провода

Зануление в квартире

Это соединение зануляющего кабеля с нулевым проводником электросети и корпусом прибора. Предполагается, что процедура обеспечивает ускорение отключения устройства от сети при прикосновении к опасному месту, если напряжение выше некоторого порога. Но она сопряжена с дополнительной опасностью: при разрыве нуля все приборы, подключенные в этот момент к сети квартиры, будут на поверхности иметь фазу (а не ноль), что создает существенную угрозу для здоровья жильцов. Поэтому проведение таких монтажных работ жестко регламентируется.

Знать, что именно называется фазой в электросети, и как ее обнаружить, чрезвычайно важно при проведении электромонтажных работ. В противном случае высок риск нанести ущерб здоровью квартирантов или состоянию электроприборов.

Видео

Значение фаза и ноль в электричестве

Передача электрического тока осуществляется по трехфазным сетям, при этом большинство домов имеет однофазные сети. Расщепление трехфазной цепи осуществляется с помощью вводно-распределительных устройств (ВРУ). Простым языком этот процесс можно описать следующим образом. К электрощитку дома подводится трехфазная цепь, состоящая из трех фазных, одного нулевого и одного заземляющего проводов. Посредством ВРУ цепь расщепляется – к каждому фазному проводу добавляется один нулевой и один заземляющий, получается однофазная сеть, к которой и подключаются отдельные потребители.

Что такое фаза и ноль

Попробуем разобраться, что такое ноль в электричестве и чем он отличается от фазы и земли. Фазные проводники используются для подачи электроэнергии. В трехфазной сети три токоподающих провода и один нулевой (нейтральный). Передаваемый ток сдвигается по фазе на 120 градусов, поэтому в цепи достаточно одного нуля. Фазовый проводник имеет напряжение 220 В, пара «фаза-фаза» – 380 В. Ноль не имеет напряжения.


Фазы генератора и фазы нагрузки соединяются между собой линейными проводниками. Нулевые точки генератора и нагрузки соединяются между собой рабочим нулем. По линейным проводам ток движется от генератора к нагрузке, по нулевым – в обратном направлении. Фазные и линейные напряжения равны независимо от способа подключения. Земля (заземляющий провод) также как и ноль не имеет напряжения. Он выполняет защитную функцию.

Зачем нужно зануление

Человечество активно использует электричество, фаза и ноль – важнейшие понятия, которые нужно знать и различать. Как мы уже выяснили, по фазе электричество подается к потребителю, ноль отводит ток в обратном направлении. Следует различать нулевой рабочий (N) и нулевой защитный (PE) проводники. Первый необходим для выравнивания фазового напряжения, второй используется для защитного зануления.

В зависимости от типа линии электропередач может использоваться изолированный, глухозаземленный и эффективно-заземленный ноль. Большинство ЛЭП, питающих жилой сектор, имеет глухозаземленную нейтраль. При симметричной нагрузке на фазных проводниках рабочий ноль не имеет напряжения. Если нагрузка неравномерна, ток небаланса протекает по нулю, и схема электропитания получает возможность саморегулирования фаз.

Электросети с изолированной нейтралью не имеют нулевого рабочего проводника. В них используется нулевой заземляющий провод. В электросистемах TN рабочий и защитный нулевой проводники объединены на всем протяжении цепи и имеют маркировку PEN. Объединение рабочего и защитного нуля возможны только до распределительного устройства. От него к конечному потребителю пускается уже два нуля – PE и N. Объединение нулевых проводников запрещается по технике безопасности, так как в случае короткого замыкания фаза замкнется на нейтраль, и все электроприборы окажутся под фазным напряжением.

Как различить фазу, ноль, землю

Проще всего определить назначение проводников по цветовой маркировке. В соответствие с нормами, фазный проводник может иметь любой цвет, нейтраль – голубую маркировку, земля – желто-зеленого цвета. К сожалению, при монтаже электрики цветовая маркировка соблюдается далеко не всегда. Нельзя забывать и вероятности того, что недобросовестный или неопытный электрик легко может перепутать фазу и ноль или подключить две фазы. По этим причинам всегда лучше воспользоваться более точными способами, чем цветовая маркировка.

Определить фазный и нулевой проводники можно с помощью индикаторной отвертки. При соприкосновении отвертки с фазой загорится индикатор, так как по проводнику проходит электроток. Ноль не имеет напряжения, поэтому индикатор загореться не может.

Отличить ноль от земли можно с помощью прозвонки. Сначала определяется и маркируется фаза, затем щупом прозвонки нужно прикоснуться к одному и проводников и клемме заземления в электрощитке. Ноль звониться не будет. При прикосновении к земле раздастся характерный звуковой сигнал.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Объяснение трехфазного электричества – инженерное мышление

объяснение трехфазного электричества

Как работает трехфазное электричество? В этой статье мы объясним, как работает трехфазное электричество, мы начнем с основ однофазного генератора переменного тока, а затем добавим вторую и третью фазы, чтобы понять, как работает трехфазное электричество. Мы также расскажем, почему и где используется трехфазное питание, а также почему мы не используем больше фаз. Прокрутите вниз, чтобы просмотреть видеоурок

Простой генератор переменного тока (без катушек)

Итак, сначала давайте начнем с простого генератора переменного тока, мы начнем с одной фазы, чтобы понять, что происходит, а затем добавим другие фазы, пока не дойдем до трех фаз.

Обмотка катушки генератора переменного тока

Давайте возьмем медный провод и намотаем его на две катушки, затем разместим эти катушки друг напротив друга внутри статора и соединим концы вместе, чтобы создать законченную цепь.

Вращающееся магнитное поле внутри генератора

Теперь, если мы поместим магнит между этими катушками и начнем вращать магнит, то магнитное поле будет мешать свободным электронам внутри медной проволоки, и начнет течь электрический ток. Мы рассмотрели, как движутся свободные электроны в нашей предыдущей статье об основах электричества, поэтому, пожалуйста, проверьте это, если вы еще этого не сделали.щелкните здесь, чтобы просмотреть видео и статью о том, как работает электричество.

При вращении магнита меняется и полярность магнитного поля. Как вы можете видеть на иллюстрации, северный и южный полюсы вращаются, и, вращаясь, они проходят через катушки, которые заставляют электроны двигаться.

Магнитное поле нейтральное, минимальная и максимальная напряженность

Обратите внимание, что линии магнитного поля имеют овальную форму с каждой стороны и пересекаются через центральную ось магнита.Вы можете думать, что одна сторона является положительной, а другая – отрицательной, и между этими овалами магнитное поле нейтрально. Вы можете видеть, что интенсивность магнитного поля увеличивается с обеих сторон до центра, где оно достигает максимальной силы, а затем снова уменьшается, пока не вернется в нейтральную точку.

По мере того, как магнитное поле вращается через катушку, катушка будет испытывать возрастающую напряженность положительной половины магнитного поля. Во время этой возрастающей интенсивности свободные электроны в медной катушке будут выталкиваться и начнут двигаться все быстрее и быстрее в одном направлении, пока не достигнет максимальной точки магнитного поля, затем, когда магнитное поле уменьшается, начнется поток электронов. замедлить полностью, пока не достигнет нейтральной точки, где не будут течь электроны.Затем идет отрицательная сторона магнитного поля, поскольку оно проходит через свое намерение оттягивать свободные электроны назад. Снова поток электронов будет течь все быстрее и быстрее до точки максимума магнитного поля, а затем он снова уменьшится до нейтральной точки.

Вот почему электричество переменного тока называют переменным током, потому что ток электронов чередуется в направлении назад и вперед, как прилив на море.

Генератор синусоидального переменного тока

Если бы мы изобразили на графике скорость электронов, текущих во время вращения, то мы получили бы картину синусоидальной волны.В этой синусоидальной волне вы можете видеть, что электроны в начале неподвижны в нейтральной зоне, а затем скорость увеличивается через положительную половину до максимума. Затем он уменьшается полностью до нейтрального, где электроны снова не текут, а затем наступает отрицательная половина, где электроны ускоряются до максимальной точки, а затем замедляются, пока магнит не совершит 1 полный оборот, где это будет повторяться.

частота синусоидальной волны

Это полное вращение называется циклом, а количество циклов в секунду называется частотой, которая измеряется в герцах.Вероятно, вы видели, что на ваших электротоварах написано 50 Гц или 60 Гц, это означает, что генератор электростанции совершает полный оборот 50 или 60 раз в секунду. Направление тока меняется 50 или 60 раз в секунду. Когда это написано на электротехнической продукции, это просто говорит пользователю, к какому типу электричества он должен быть подключен.

Ток через генератор и лампу

Теперь вернемся к синусоиде, которую мы видели ранее. Этот график тока также представляет мощность, и если мы подключим лампу к цепи, мы увидим, что она будет увеличивать яркость вплоть до пика, а затем уменьшать яркость до нейтральной точки, где лампа выключена, поскольку ток не течет. , но затем он снова увеличивается в яркости, поскольку электроны начинают течь через него в противоположном направлении, пока он снова не достигнет нейтральной точки.

В нейтральной точке цикла лампа не излучает свет, в точках увеличения и уменьшения в цикле лампа тусклая. Лампа горит только полностью и ярко светится в максимальные моменты циклов. Это означает, что свет постоянно мигает и гаснет.

Двухфазный генератор переменного тока

Чтобы улучшить это, мы можем добавить еще один набор катушек или вторую фазу в генератор и разместить эти 120 градусов поворота от первого набора катушек, а затем подключить это к другой лампе.Это вращение означает, что катушки испытывают изменяющуюся напряженность магнитного поля в разные моменты времени. Первая катушка достигает максимального тока и яркости, и по мере ее уменьшения вторая катушка начнет увеличиваться.

Это улучшило освещение, но все еще есть зазор, который вызовет мерцание, поэтому мы можем добавить третий набор катушек или третью фазу, и это будет означать, что одна из ламп почти всегда имеет максимальную яркость, поэтому освещение почти постоянный.Это основы трехфазного электричества. Это означает, что передается больше мощности и достигается более стабильная скорость.

Трехфазный генератор переменного тока

Между фазами все еще есть небольшие промежутки, и вы можете добавлять все больше и больше фаз, чтобы заполнить эти промежутки, но становится все дороже и дороже поддерживать все эти кабели, поэтому трехфазное электричество стало широко распространенным, поскольку это хороший компромисс между предоставленной мощностью и стоимостью строительства.

В реальном мире вы не собираетесь использовать три лампы на разных фазах для создания освещения.Все лампы в ваших домах работают в однофазном режиме, но они мерцают, просто они включаются и выключаются так быстро, что человеческий глаз не увидит этого, если вы не запишите лампу в замедленном темпе.

Более практичным применением является питание электрических асинхронных двигателей и другого коммерческого и промышленного оборудования, поскольку трехфазное питание этих элементов обеспечивает большую мощность, что означает, что вы можете качать воду выше и запускать двигатели быстрее.

Трехфазное распределение электроэнергии

Мощность обычно генерируется и распределяется по трем фазам, а для изменения напряжения используются трансформаторы. Если вы хотите узнать, как работают трансформаторы, мы также рассмотрели это, ссылки находятся в видеоописании ниже.

Одна из интересных вещей, связанных с трехфазным питанием, заключается в том, что вы можете подключаться ко всем трем фазам и питать большое промышленное оборудование, или вы также можете подключаться только к одной из фаз, а также питать небольшие электрические товары.

трехфазное распределение электроэнергии в здании

Обычно так большие многоэтажки и небоскребы распределяют электричество по зданию. Двигатели лифтов и насосы кондиционеров нуждаются в трехфазном питании, а компьютеры и офисное оборудование – в однофазном питании.Таким образом, они распределяют трехфазное питание по зданию, а затем отводят от него по мере необходимости

То же самое и с распределением электроэнергии по городу. Дома будут подключаться только к одной фазе, потому что они не требуют большой мощности, тогда как большие здания будут подключены к трем фазам, поскольку им требуется много энергии.

Что такое однофазные и трехфазные электрические системы? SESCOS

Это только этап!

Вы слышали термины однофазный и трехфазный , когда речь идет об электропроводке? Если вам интересно, что это такое и как они влияют на вашу электрическую проводку, больше не удивляйтесь.

Даже если вы никогда не задумывались, всегда полезно понять основные электрические концепции. Вот краткое описание различий между двумя типами электрических систем.

Что это за фазы?

Трехфазное питание и однофазное питание – это разные способы настройки электрических систем. Большинство жилых домов, небольших многоквартирных домов и малых предприятий работают от однофазного источника питания.

Промышленные предприятия, такие как заводы, склады и перерабатывающие предприятия, работают от трехфазного источника питания.Если вы собираетесь подключить дом или офис, вам необходимо настроить его с помощью системы правильного типа.

Что такое однофазная система?

Однофазная установка требует двух проводов. Один должен быть проводником, а другой – нейтральным. По проводнику проходит ток. Нейтральный провод возвращает его.

Однофазная установка:

  • Получает питание от одного источника.
  • Имеет напряжение 230.
  • Требуется два провода для замыкания цепи.
  • Он имеет переменный источник питания, который может падать до нуля.
  • Он менее эффективен, чем трехфазная система.
  • Может питать фонари, мелкую бытовую технику и большую часть электроники.

Трехфазная система

Трехфазная система имеет четыре провода. Три – проводники, а один – нейтраль. Вы можете настроить трехфазную систему как однофазную, но нельзя сделать наоборот.

Трехфазная система:

  • Получает питание от трех проводов.
  • Имеет напряжение 415.
  • Требуется четыре провода для замыкания цепи.
  • Идеально подходит для интенсивного коммерческого использования.
  • Имеет постоянное электропитание.
  • Это более экономично, чем однофазная установка.

Есть ли двухфазная система?

Нет, нет. Вы получите только один или три.

Это сбивает с толку, потому что некоторые более крупные бытовые приборы работают от 240 вольт. Как они работают в однофазной системе?

В случаях, когда вам нужно 240 вольт, в цепь подаются оба горячих провода.Это двойное питание считается «полнофазной цепью» , потому что в небольших приборах, работающих от 120 вольт, используется только один горячий провод. Вот почему однофазные системы иногда называют двухфазными.

Как узнать, какой у вас тип?

Спросите профессионального электрика – всегда лучший вариант, и вот два варианта, которыми они могут помочь:

Первый – открыть коробку и посмотреть, сколько проводов находится внутри изоляции. Помните, что однофазная система имеет два провода.В трехфазной системе их четыре.

Другой способ – проверить напряжение. Если у вас трехфазная система, вы увидите показания 120 вольт между горячим проводом и заземляющим проводом. Вы увидите 206 вольт между двумя горячими проводами.

Если ваша система однофазная, вы будете измерять 120 вольт между горячим проводом и заземляющим проводом. Вы также увидите 240 вольт между двумя горячими проводами.

На SESCOS установлены фазеры

Надеемся, вам понравилось узнать о фазах и схемах.

В SESCOS мы работаем с электрическими системами всех типов и размеров. Среди наших клиентов местные жители, малый бизнес и крупные коммерческие предприятия. Свяжитесь с нами, если вам необходимо установить потолочный вентилятор, парковочное освещение или резервный генератор для вашего промышленного предприятия. Живете ли вы или работаете в Лисбурге, Рестоне или Винчестере, вы можете рассчитывать на SESCOS для всех ваших электрических нужд.

Разница между однофазной и трехфазной системой питания

Однофазное электричество

Однофазная система является наиболее распространенной и в основном используется в домах, тогда как трехфазная система распространена в промышленных или коммерческих зданиях, где требуются большие мощности.

Однофазные системы используют электроэнергию переменного тока (AC), в которой напряжение и ток меняются по величине и направлению циклически, обычно от 50 до 60 раз в секунду. В Великобритании однофазное напряжение составляет 230 вольт.

В электротехнике однофазная электроэнергия относится к распределению с использованием системы, в которой все напряжения источника питания изменяются в унисон.

Проще говоря, однофазное электричество можно рассматривать как каноэ для одного человека.Лопатка входит в воду, чтобы передать мощность, а затем покидает воду, прежде чем вторая лопасть снова войдет в воду, чтобы передать больше мощности, что приведет к изменению мощности.

Иногда будет нулевая выходная мощность, а в цикле будет два пиковых выхода мощности, см. Диаграмму ниже.

Рисунок 9: График однофазной мощности

Однофазное распределение используется, когда нагрузки в основном освещают и обогревают, с небольшим количеством крупных электродвигателей. Однофазный источник питания, подключенный к электродвигателю переменного тока, не создает вращающегося магнитного поля; Однофазные двигатели нуждаются в дополнительных цепях для запуска, и такие двигатели редко встречаются с номинальной мощностью выше 10 или 20 кВт.

Специальные однофазные тяговые электрические сети могут работать на частоте 16,67 Гц или других частотах для питания электрических железных дорог.

Трехфазное электричество

Проще говоря, трехфазное электричество можно рассматривать как три однофазных источника электроэнергии, которые подают свою пиковую мощность на расстоянии 120 ° друг от друга.

В качестве аналогии рассмотрим каноэ с тремя гребцами на байдарках, которые гребут на каноэ поочередно. В отличие от одного каноиста, всегда есть выходная мощность и никогда не бывает нулевой выходной мощности, что делает этот источник питания более подходящим для промышленных двигателей и оборудования.

Рисунок 10: График трехфазной мощности

Однофазное и трехфазное питание. Объяснение

Однофазный источник питания используется в большинстве домов и на малых предприятиях, поскольку его установка относительно проста и недорога. Коммерческие и промышленные предприятия с более высокими потребностями в электроэнергии предпочитают трехфазное питание, поскольку оно более эффективно и менее затратно в эксплуатации. Но в чем именно разница между однофазным и трехфазным питанием?

Однофазный и трехфазный

Чтобы проиллюстрировать разницу между однофазным и трехфазным, представьте себе гребца-одиночки в каноэ.Он может двигаться только вперед, пока его весло движется по воде. Когда он поднимает весло из воды, чтобы подготовиться к следующему гребку, мощность, подаваемая на каноэ, равна нулю.

А теперь представьте ту же каноэ с тремя гребцами. Если их гребки синхронизированы, так что каждый из них разделен на 1/3 цикла гребка, каноэ получает постоянное и последовательное движение по воде. Подается больше мощности, и каноэ движется по воде более плавно и эффективно.

Однофазное питание
  • Однофазное электричество используется в большинстве домов и на малых предприятиях
  • Обеспечивает достаточную мощность для большинства небольших потребителей, включая дома и небольшие непромышленные предприятия
  • Подходит для работы двигателей мощностью до 5 лошадиных сил; Однофазный двигатель потребляет значительно больше тока, чем эквивалентный трехфазный двигатель, что делает трехфазный двигатель более эффективным выбором для промышленного применения

Трехфазное питание
  • Распространено в крупных компаниях, а также в промышленности и производстве по всему миру
  • Все более популярны в энергоемких центрах обработки данных с высокой плотностью данных
  • Дорогой преобразование существующей однофазной установки, но трехфазная позволяет использовать меньшую, менее дорогую проводку и более низкое напряжение, что делает ее безопаснее и дешевле в эксплуатации.
  • Высокоэффективен для оборудования, рассчитанного на работу от 3-х фазного двигателя

Однофазные и трехфазные продукты от Tripp Lite

Что такое трехфазная система? Определение и типы

Определение: Система, состоящая из трех фаз, т.е.е., ток будет проходить через три провода, и будет один нейтральный провод для передачи тока короткого замыкания на землю, известный как трехфазная система. Другими словами, система, которая использует три провода для генерации, передачи и распределения, известна как трехфазная система. Трехфазная система также используется как однофазная, если от нее отсоединены одна из фаз и нейтральный провод. Сумма линейных токов в 3-х фазной системе равна нулю, а их фазы различаются под углом 120º

Трехфазная система имеет четыре провода, т.е.е. три токоведущих проводника и один нейтральный. Площадь поперечного сечения нейтрального проводника составляет половину живого провода. Ток в нейтральном проводе равен сумме линейного тока трех проводов и, следовательно, равен √3, умноженному на составляющие тока нулевой последовательности фаз.

Трехфазная система имеет несколько преимуществ, например, она требует меньшего количества проводов по сравнению с однофазной системой. Он также обеспечивает непрерывное питание нагрузки. Трехфазная система имеет более высокий КПД и минимальные потери.

Трехфазная система индуцирует в генераторе трехфазное напряжение равной величины и частоты. Он обеспечивает бесперебойное питание, т. Е. Если одна фаза системы нарушена, то оставшиеся две фазы системы продолжают подавать питание. Величина тока в одной фазе равна сумме тока в двух других. фазы системы.

Разность фаз трех фаз 120º необходима для правильной работы системы.В противном случае система выйдет из строя

Типы соединений в трехфазной системе

Трехфазные системы подключаются двумя способами: звездой и треугольником. Их подробное объяснение показано ниже.

Звездное соединение

Для соединения звездой требуется четыре провода, в которых есть три фазных провода и один нейтральный провод. Такой тип подключения в основном используется для передачи на большие расстояния, поскольку он имеет нейтральную точку.Нейтральная точка передает несимметричный ток на землю и, следовательно, уравновешивает систему.

Трехфазные системы, соединенные звездой, выдают два разных напряжения, то есть 230 В и 440 В. Напряжение между одной фазой и нейтралью составляет 230 В, а напряжение между двумя фазами равно 440 В.

Соединение треугольником

Соединение в треугольник имеет три провода, нейтральная точка отсутствует. Соединение треугольником показано на рисунке ниже.Линейное напряжение при соединении треугольником равно фазному напряжению.

Подключение нагрузок в трехфазной системе

Нагрузки в трехфазной системе также могут подключаться по схеме звезды или треугольника. Трехфазные нагрузки, подключенные по схеме треугольник и звезда, показаны на рисунке ниже.

Трехфазная нагрузка может быть сбалансированной или несбалансированной. Если три нагрузки (импедансы) Z 1 , Z 2 и Z 3 имеют одинаковую величину и фазовый угол, тогда трехфазная нагрузка называется сбалансированной.В состоянии баланса все фазы и линейные напряжения равны по величине.

Узнать | OpenEnergyMonitor

Трехфазное питание

История

Первые электрические системы генерировали постоянный ток с помощью динамо-машин. Вскоре стало понятно, что существуют серьезные ограничения на площадь и количество обслуживаемых клиентов, и на смену пришел переменный ток, который, как мы все знаем, можно преобразовать из одного напряжения в другое с минимальными потерями.Очень быстро (в 1885 году) итальянец Галилео Феррарис понял, что две обмотки, расположенные под углом друг к другу, могут создавать вращающееся магнитное поле, что очень помогает, когда требуется движение, и всего через два года появился трехфазный генератор переменного тока.

Что такое трехфазное питание?

Трехфазное питание состоит из 3 связанных источников напряжения, питающих одну и ту же нагрузку. Это значительное улучшение по сравнению с однофазным или двухфазным питанием. Три волны напряжения или тока следуют друг за другом на цикла, и (в идеале) , если вы суммируете токи вместе в любой момент, они идеально сбалансируются.В качестве механической аналогии представьте себе колесо с тремя эластичными ремнями, прикрепленными к ободу на расстоянии 120 ° друг от друга, и все они связаны вместе в центре. Силы там идеально сбалансированы, узел остается в центре колеса. Полосы представляют собой напряжения или токи, и легко увидеть, что все идеально сбалансировано.

Что еще более важно, мощность является непрерывной и постоянной, поэтому трехфазные двигатели работают более плавно (мы все слышали дребезжание бутылок в холодильнике, который обычно приводится в действие однофазным двигателем, который вибрирует в результате удвоенных импульсов мощности. частота сети).

Есть важные преимущества для энергокомпаний. Если все токи точно уравновешены, нейтральный проводник им не нужен. Посмотрите на воздушную линию высокого напряжения, и вы увидите 6 пучков основных проводов и один тонкий провод наверху. Три пучка на одной стороне – это три фазы одной цепи, вторая цепь – на другой стороне, а единственный проводник – это земля, которая, вероятно, имеет сердцевину оптического волокна для сигнализации и связи. Нет нулевого проводника.Точно так же можно сэкономить на количестве железа в трансформаторах, потому что магнитные потоки уравновешиваются там, где они встречаются.

Главное преимущество – моторы. Трехфазные токи создают вращающееся магнитное поле внутри двигателя, поэтому двигатель начинает вращаться самостоятельно. Никакого специального механизма не требуется. например Конденсатор фазового сдвига и дополнительная обмотка обычно используются с однофазным двигателем.

Именование

Традиционно в Великобритании три фазы обозначались красным, желтым (или белым) и синим цветами; с черным для нейтрали и зеленым для земли.Панъевропейская гармонизация в 2004 году привела к появлению стандарта: линия 1 – коричневый, линия 2 – черный, линия 3 – серый, нейтральный – синий, земля – ​​зеленые / желтые полосы. [Исчерпывающую таблицу цветов, используемых в разных странах, можно найти здесь: https://en.wikipedia.org/wiki/Three-phase_electric_power].

Примечание. Фазный провод – «Линия», а не «Под напряжением». Под напряжением понимается состояние цепи, нейтральный проводник, по которому проходит ток, считается «живым».

Определение трехфазного источника питания

Очевидный способ узнать, есть ли у вас трехфазное питание, – это найти счетчик и распределительный щит / потребительский блок.Не считая зеленого или зелено-желтого заземляющих кабелей, если у вас есть четыре достаточно толстых кабеля, подключаемых к счетчику, два из которых идут к вашему потребительскому блоку или плате предохранителей, у вас нет трехфазного источника питания. Если у вас есть восемь достаточно толстых кабелей, подключенных к счетчику, четыре из которых идут к вашему потребительскому блоку или плате предохранителей, а ваш главный автоматический выключатель имеет 3 или 4 секции с одним рабочим рычагом, работающим со всеми тремя или четырьмя – известные как 3- полюсный или 4-полюсный автоматический выключатель, тогда у вас будет трехфазное питание.

(a) Однофазный счетчик (Великобритания) (b) Однофазный двухполюсный автоматический выключатель (c) Клеммная колодка трехфазного счетчика с 8 основными и 2 вспомогательными клеммами. (d) 3-полюсный автоматический выключатель в 3-фазной установке. (Германия)

Математика трехфазного источника питания

При работе с однофазной сетью и чисто резистивной (или почти такой) нагрузкой, нормальных математических расчетов (V = I.R, P = V² / R и т. Д.) Будет достаточно. Когда учитываются реактивные компоненты (катушки индуктивности, конденсаторы), нам необходимо графическое представление, которое поможет нам визуализировать взаимосвязь между напряжением и током в различных частях цепи.Для этого мы используем устройство, называемое «фазором». Вектор – это просто линия, которая имеет длину, направление и вращается. Длина представляет собой величину напряжения или тока, угол представляет его отношение к некоторому эталону (который мы можем выбрать в соответствии с нашими обстоятельствами). Мы можем проиллюстрировать взаимосвязь между тремя напряжениями трехфазного источника питания с тремя векторами, разнесенными на 120 °. Если подключить к питанию 3-х канальный осциллограф, то мы увидим что-то вроде этого:

Векторы вращаются с частотой питания.Три вектора разнесены на 120 °, а три формы сигнала напряжения разнесены на 120 ° – 1 полный цикл составляет 360 °.

Схема иллюстрирует одно из основных свойств трехфазного источника питания. Если напряжение соответствует британскому стандарту 240 В, то есть напряжение между одной линией и нейтралью, длина стрелки представляет это. Напряжение между любыми двумя фазами явно больше. Тригонометрия покажет, что на самом деле оно в √3 раза больше – расстояние между кончиками стрелок, поэтому линейное напряжение равно 415.7 В (обычно 415 В). Кроме того, линейные напряжения сдвинуты по фазе на 30 ° относительно напряжений между фазой и нейтралью. Мощность, выдаваемая трехфазной системой, в три раза превышает мощность на фазу, или при единичном коэффициенте мощности, 3 × напряжение фаза-нейтраль × линейный ток или √3 × линейное напряжение × линейный ток.

В нынешнем виде эта диаграмма иллюстрирует соотношение между тремя напряжениями. Его не нужно ограничивать напряжением, мы можем использовать его и для тока. Его настоящая ценность приходит, когда мы показываем и то, и другое вместе.

Влияние несбалансированных нагрузок

Предположим, небольшая фабрика снабжается электроснабжением от подстанции. На подстанции заземлена нейтральная точка вторичных обмоток трансформатора. Кабели питают два завода, на первом из которых есть нагрузки, подключенные между каждой из фаз и нейтралью. Вопрос в том, как это повлияет на напряжение, получаемое второй фабрикой?

Обмотки трансформатора подстанции и кабель имеют полное сопротивление (для простоты предположим, что это только сопротивление, и они равны), которые в сумме представлены линией R .Мы также предположим, что заводские нагрузки также имеют одинаковое сопротивление.

Комбинация образует делитель напряжения, поэтому напряжение, полученное первой фабрикой, уменьшается на коэффициент R нагрузка / (R линия + R нагрузка ). Поскольку нагрузки равны, ток нейтрали отсутствует, поэтому напряжение нейтрали равно нулю.

Если нагрузки неравны, все начинает усложняться, поэтому воспользуйтесь нашей векторной диаграммой. Для ясности диаграммы мы предположим, что нагрузка на линии 3 очень мала, но что две другие нагрузки очень велики (намного больше, чем разрешено в реальном мире).Векторная диаграмма выглядит так:

В (а) длинные стрелки представляют собой напряжения холостого хода трансформатора. Напряжение на линии 1 (красный) уменьшается из-за падения напряжения на линии 1 R , в то же время напряжение нейтрали повышается в направлении линии 1 (короткие стрелки). То же самое происходит со строкой 2 (желтой). Линия 3 (синяя) несет очень небольшой ток, который мы игнорируем, поэтому ее напряжение остается прежним. В результате (b) нейтральная точка перемещается к средней точке между линиями 1 и 2 (т.е.e вдали от линии 3), напряжения между линией 1 и нейтралью, а также между линией 2 и нейтралью значительно снижаются, в то время как напряжение между линией 3 и нейтралью значительно увеличивается. Теперь на нейтральном проводе есть напряжение в противофазе с линией 3. Углы между тремя напряжениями больше не 120 °.

В реальном мире, в то время как кабели в первом приближении являются чисто резистивными, этого нельзя сказать об импедансе трансформатора и нагрузке, которые, вероятно, будут в разной степени индуктивными.Это означало бы, что векторы падения напряжения больше не параллельны линейным напряжениям, и вводятся дополнительные фазовые сдвиги. Однако принцип остается прежним.

Измерение трехфазной мощности

Для измерения трехфазной мощности вам понадобятся 3 ваттметра или – в терминах OpenEnergyMonitor – 3 emonTx (см. Примечание) . Вы просто измеряете три фазы так же, как вы измеряете три однофазные установки. Вам понадобится трансформатор тока и монитор напряжения на каждой фазе, а общая мощность – это сумма трех мощностей.

Если у вас 3-проводная симметричная система и нет нейтрального соединения, то можно показать, что вам нужны только два ваттметра или emonTx, а общая мощность составляет , но все же – это сумма двух мощностей. В этом случае вы будете измерять линейное напряжение, а не линейное напряжение, поэтому вам нужны трансформаторы напряжения, которые могут безопасно работать при 440 Вольт.

Приблизительный метод оценки трехфазной мощности с немодифицированным emonTx

Если доступ к измерению напряжений трех фаз затруднен, или вы не хотите добавлять дополнительное оборудование или использовать 3 модуля emonTx, то это можно сделать с помощью одного модуля emonTx, измерив напряжение на одной фазе и используя это измерение. чтобы получить приблизительное значение напряжений на двух других фазах.Этот метод предполагает, что напряжения будут относительно близкими друг к другу, а фазовые возмущения будут небольшими – хотя, как мы видели выше, ни то, ни другое не обязательно. Если система питания достаточно хорошо сбалансирована (что должно быть), вполне вероятно, что этот метод, тем не менее, будет более точным, чем простой расчет на номинальное предполагаемое напряжение и коэффициент мощности.

Принцип состоит в том, чтобы измерять напряжение первой фазы через определенные промежутки времени (в соответствии с обычными схемами эскиза и библиотечными процедурами).Измеренное напряжение сразу используется для расчета мощности и т. Д. В первой фазе, а затем сразу сохраняется. Спустя цикла сохраненное значение извлекается и используется с текущим измерением второй фазы для расчета мощности, а затем ⅓ цикла с текущим измерением третьей фазы для расчета этой мощности.

Мощность и другие измерения на первой фазе (той, на которой мы измерили напряжение) будут точными (в пределах нормы). Точность измерений для двух других фаз будет снижена, потому что в первую очередь, как уже упоминалось, напряжения трех фаз не будут точно отслеживать друг друга.Также существует внутреннее предположение, что фазовые отношения напряжений остаются постоянными, что не обязательно будет верным, хотя любое изменение здесь вряд ли внесет существенный вклад в какую-либо ошибку.

См. Примерную трехфазную прошивку emonTx V3.4

Трехфазный монитор Full Fat с использованием 3 x emonTx

Опасности

Основная опасность, конечно, заключается в более высоком напряжении, которое существует между линиями – около 400 В. Вероятность того, что поражение электрическим током в результате случайного контакта будет смертельным, намного выше.По этой причине не рекомендуется располагать розетки от разных фаз в одном помещении.

Существует менее очевидная опасность, связанная с возможностью отключения одной фазы, тогда трехфазный двигатель может выйти из строя, поскольку он будет работать только на одной фазе. Для любой такой нагрузки необходим трех- или четырехполюсный автоматический выключатель (размыкающий также нейтраль). Предохранители – не лучшая идея. Если один предохранитель «перегорел», результат будет однофазным.

Сравнение однофазных и трехфазных источников питания

Введение Однофазное питание – это двухпроводная цепь переменного тока. Обычно у нас есть один провод питания в одной фазе, то есть фазный провод и один нейтральный провод, при этом ток течет через нагрузку между проводом питания и нейтральным проводом. Трехфазное питание – это трехпроводная силовая цепь переменного тока, в которой каждый фазный сигнал переменного тока разнесен на 120 электрических градусов.
Предпосылки: одно- и трехфазное питание В жилых домах обычно используется однофазное питание, а в коммерческих и промышленных объектах – трехфазное.Важное различие между однофазным и трехфазным питанием заключается в том, что трехфазный источник питания может довольно хорошо выдерживать более высокие нагрузки. С другой стороны, они чаще всего используют однофазные источники питания, когда нагрузки очень простые, такие как освещение или отопление, а не большие электродвигатели. Наконец, еще одно важное отличие состоит в том, что из-за пиков и провалов напряжения однофазный источник питания не такой стабильный, как трехфазный. Трехфазный источник питания обеспечивает постоянную подачу питания.
Резюме: Различия между однофазным и трехфазным питанием Ключевые различия между однофазным и трехфазным питанием включают следующее:
  • Однофазный источник питания – это: когда питание подается по одному проводнику. Трехфазный источник питания – это: когда мощность течет по трем проводам.
  • Однофазный источник питания имеет один отчетливый волновой цикл. Трехфазное питание имеет три различных волновых цикла.
  • В Однофазный: Один провод подключается к цепи. В 3-фазном режиме: 3 провода подключаются к цепи.
  • Однофазное напряжение 230 В, трехфазное 415 В.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
