Зачем нужен бесперебойник (ИБП, УПС)?

Время прочтения: 5 мин

Дата публикации: 11-08-2020

Технологии непрерывно движутся вперед и оказывают все большее влияние на наши жизни, хотите Вы того, или нет. Стремление сделать жизнь проще, комфортнее, интереснее приводит к применению различного электрооборудования практически в любой сфере деятельности. Соответственно, временное отсутствие централизованного электроснабжения или его нестабильное состояние способны нарушить не только рабочий процесс, но и досуг. Вообще любую деятельность, которая хоть как-то связана с работой электрооборудования.

В таких обстоятельствах жители Киева, Харькова, Днепра, Одессы и других городов Украины стараются прибегнуть к различным способам борьбы с нестабильным электроснабжением, которое не только нарушает какую-либо деятельность, но и представляет опасность для исправности оборудования. Все чаще можно услышать вопросы о том, что такое ИБП, зачем нужен бесперебойник и так далее.

Мы постараемся максимально подробно осветить тему применения бесперебойника в различных сферах деятельности и привести примеры наиболее привлекательных моделей, которые можно купить в интернет-магазине электротехники «Вольтмаркет» по самым выгодным ценам с возможностью курьерской доставки.

Что такое ИБП

Источник бесперебойного питания – это электронное приспособление, которое совмещает в себе функционал сразу нескольких отдельных устройств, координируя их совместную работу при помощи системы управления на микроконтроллере. Кратко пройдемся по каждому из элементов стандартного бесперебойника, и разберемся, зачем нужен каждый из них.

Важнейшей частью ИБП можно назвать инвертор, представляющий собой преобразователь напряжения, принимающий на входе постоянный ток аккумуляторной батареи, и выдающий на выходе требуемый номинал переменного тока. Чаще всего инвертор находится в неактивном состоянии до тех пор, пока не потребуется автономная работа потребителя.

Раз уж начали с инвертора, то логично продолжить аккумуляторными батареями. Любому бесперебойнику требуются аккумуляторы, однако не в каждой модели они установлены. Нередко требуется подключение внешних батарей, что во многих ситуациях является неоспоримым достоинством. Что касается типа подключаемых к ИБП аккумуляторов, то это ни в коем случае не должны быть автомобильные свинцово-кислотные АКБ. Их технико-эксплуатационные характеристики плохо подходят к нагрузке такого типа. Вам потребуются тяговые гелевые аккумуляторы, циклический ресурс, низкий саморазряд и демократичная цена которых делает их прекрасным вариантом для использования с бесперебойниками. В нашем интернет-магазине, помимо широкого ассортимента ИБП, Вы найдете качественные тяговые аккумуляторы для них, которые можно купить с доставкой по всей территории Украины.

В конструкции ИБП есть инвертор, потребляющий заряд аккумуляторов в автономном режиме, и, собственно, сами аккумуляторы. Как нетрудно догадаться, исчерпавшие в процессе автономной работы заряд аккумуляторные батареи нуждаются в подзарядке. Соответственно, думаем, вполне понятно, зачем нужно зарядное устройство, которое является неотъемлемой частью практически любого ИБП. Встроенное зарядное устройство поддерживает максимальный заряд АКБ, пока сеть работает стабильно.

Примерно так и выглядит обыкновенный АКБ, сочетающий работу трех независимых узлов. В зависимости от конструкции, принцип работы может несколько отличаться, что будет рассмотрено нами далее.

Конструкции бесперебойников

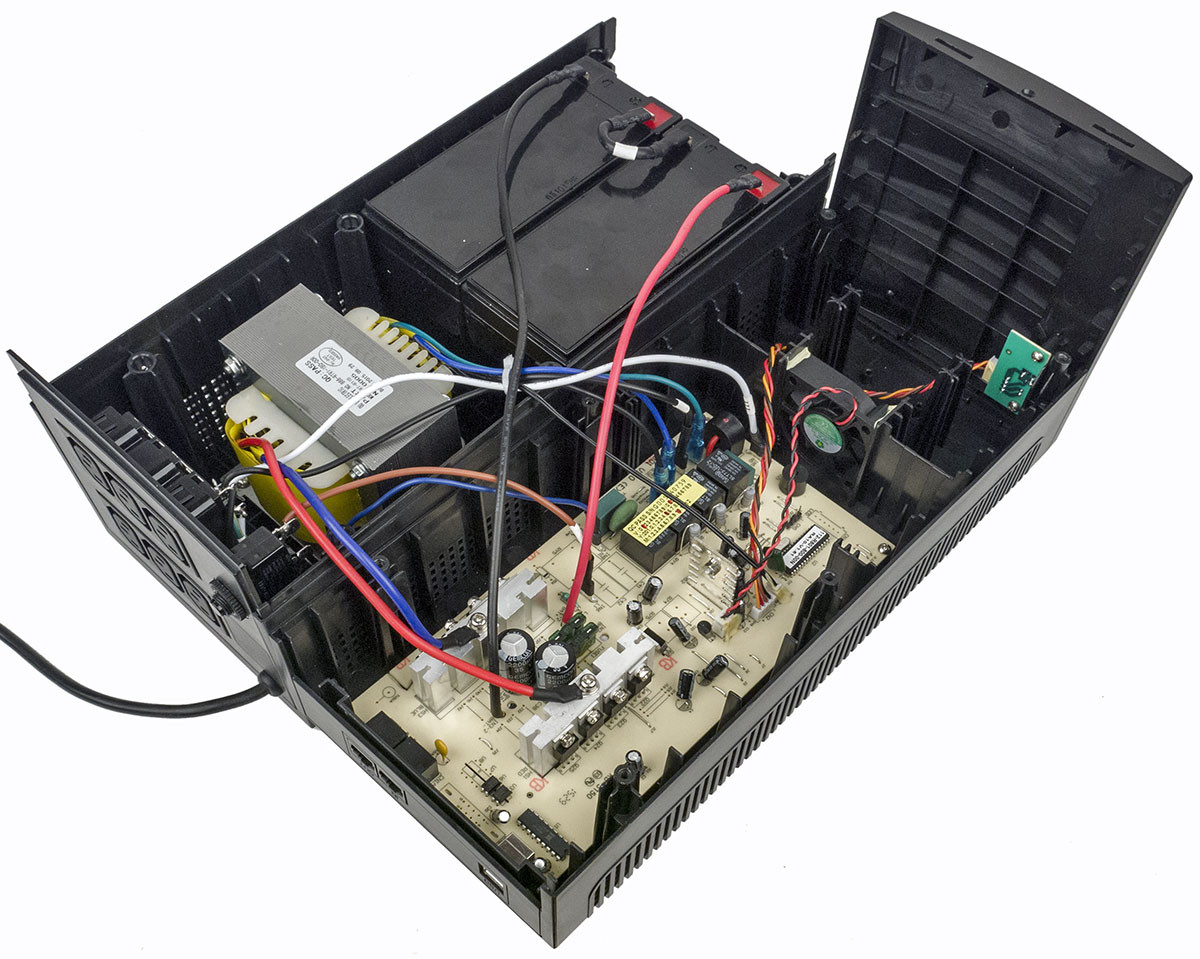

Выше мы кратко описали основные узлы стандартного ИБП, однако конструкция может значительно отличаться в зависимости от типа бесперебойника. Источник бесперебойного питания, работающий лишь на основе функциональных узлов, описанных выше, относится к одному из типов, который называют stand-by или OFF-LINE. Суть данной конструкции заключается в том, что ИБП находится в режиме ожидания (тот самый stand-by), пока напряжение не нарушит определенный рабочий диапазон, или вовсе не пропадет. Если такое случилось, то бесперебойник мгновенно вводит в работу инвертор, питающий потребителя от аккумулятора. Устройство проработает в данном состоянии до момента восстановления нормальной работы питающей сети, после чего произойдет возврат в основной режим с последующей подзарядкой аккумуляторов.

Также на рынке Украины существует немало бесперебойников, которые не ожидают ввода в эксплуатацию при обесточивании, а интерактивно взаимодействуют с сетью. В первую очередь, к таким ИБП можно отнести устройства line-interactive. Их интерактивность с сетью заключается в стабилизации напряжения. Когда инвертор не активен из-за соблюдения сетью рабочего диапазона, напряжение непрерывно стабилизируется встроенным ступенчатым стабилизатором. Судя по многочисленным отзывам, именно линейно-интерактивные бесперебойники наиболее популярны в нашей стране.

Наиболее функциональным видом, в свою очередь, является другой тип бесперебойников, который также взаимодействует с сетью, но на абсолютно другом уровне. Это – on-line ИБП. Бесперебойники данного класса, в отличие от других типов, имеют входной выпрямитель, преобразующий сетевой переменный ток в постоянный. Зачем нужен такой подход? Все, на самом деле, очень просто и лаконично. Во-первых, выпрямленный ток подается на инвертор, который осуществляет обратное преобразование в переменный. Да, здесь инвертор активен всегда: и когда сеть в нормальном состоянии, и когда она отсутствует. Во-вторых, выпрямитель выдает постоянный ток, пригодный не только для последующего преобразования инвертором, но и для заряда аккумуляторных батарей. Таким образом, выпрямитель участвует и в двойном преобразовании электрического сигнала для обеспечения его наилучших характеристик и избавления от помех, и в заряде аккумуляторных батарей. Как только сетевое напряжения выйдет за допустимый диапазон, выпрямитель просто напросто перестает функционировать, и постоянный ток инвертор получает не от него, а от аккумуляторов. Крайне удачная конструкция, обеспечивающая наилучшие характеристики, однако это соответствующим образом сказывается на цене бесперебойников on-line.

Зачем нужен бесперебойник

Рассмотрев конструкции ИБП, самое время перейти к итогам, а именно – к ответу на вопрос о том, зачем нужен бесперебойник. Первостепенная задача любого бесперебойника заключается в обеспечении не просто автономного, но и непрерывного питания потребителя. К примеру, топливные генераторы тоже нужны для обеспечения автономной работы, но их применение не позволяет добиться непрерывного функционирования техники. Как только произойдет обесточивание в сети, генератору потребуется время на запуск, в течение которого потребитель будет отключен.

Если же отключение недопустимо, требуется применять бесперебойник. ИБП может быть прекрасным вариантом для поддержания работоспособности с момента обесточивания сети до запуска генератора, ибо аккумуляторные батареи имеют ограниченный запас энергии, которого до возобновления электроснабжения может не хватить.

Яркий пример ситуации, когда нужна не длительная автономная работа, а именно непрерывность функционирования – это компьютер. Внезапное отключение электроснабжения может привести к потере несохраненных данных. В таких условиях становится очевидным, для чего нужен компьютерный ИБП: для возможности сохранить данные и завершить работу после отключения централизованного электроснабжения. Компьютерные бесперебойники наиболее доступны ввиду отсутствия жестких требований к качеству напряжения на выходе инвертора. К примеру, компьютерный ИБП со встроенными АКБ Luxeon UPS-800D имеет крайне доступную цену благодаря простому инвертору, выдающему аппроксимированную синусоиду на выходе.

Существует масса ситуаций, когда требуется длительная автономная работа потребителя. Вот зачем нужен бесперебойник с внешним подключением АКБ. Кому-то отсутствие встроенных батарей может показаться недостатком, однако это дает гибкость в плане автономности: Вы можете установить емкий аккумуляторный блок, который позволит добиться впечатляющего времени автономной работы. Такая возможность востребована при установке ИБП для котла. При выборе бесперебойника для котельного оборудования стоит также учитывать тип инвертора. В отличие от компьютерных аналогов, инвертор ИБП для котла должен выдавать сигнал правильной синусоидальной формы. Зачем нужен этот сигнал? Дело в том, что неотъемлемой частью системы отопления являются циркуляционные насосы. Любой электродвигатель работает в зависимости от характеристик напряжения, поэтому оно не должно иметь ступенчатую аппроксимированную форму. Это, конечно, соответствующим образом влияет на цену. Примерами пригодных для работы котла бесперебойников являются Volter ИБП-300, Элекс Кулон Q300 V3.0 или Phantom UPS-0512.

Выше мы привели примеры ИБП классов line-interactive и OFF-LINE. Тогда зачем нужны бесперебойники on-line? Чаще всего данные ИБП используются в профессиональных сферах, например для защиты серверов или промышленного оборудования. Только on-line бесперебойники могут гарантировать идеальное качество электрического сигнала абсолютно в любой момент времени, что бы ни происходило в сети. Принцип двойного преобразования полностью абстрагирует потребителя от состояния питающей сети. Столь высокие характеристики попросту не нужны для бытового оборудования, не говоря уже о многочисленных сетевых интерфейсах и возможностях интеграции в системы автоматики.

Подведем итог всего вышесказанного. Зачем нужен бесперебойник? Первое – для защиты потребителя от нестабильного электропитания. Второе – для обеспечения непрерывного функционирования в момент обесточивания сети. Третье – для длительной автономной работы(актуально для маломощных ИБП с внешними батареями высокой емкости). Какими бы ни были Ваши требования, в интернет-магазине электротехники «Вольтмаркет» Вы всегда найдете подходящий бесперебойник по выгодной цене.

цены от 2 592 рублей, отзывы, производители, поиск и каталог моделей

Другой город Абакан Алдан Александров Алексин Анапа Ангарск Апрелевка Армавир Архангельск Асбест Астрахань Балабаново Балаково Балашиха Балашов Барнаул Батайск Бежецк Белгород Белореченск Бердск Березники Березовский Бийск Благовещенск Бор Борисоглебск Братск Бронницы Брянск Брёхово Бугульма Бугуруслан Бузулук Великие Луки Великий Новгород Верхняя Пышма Видное Владикавказ Владимир Волгоград Волгодонск Волжский Вологда Волоколамск Воронеж Воскресенск Воткинск Выборг Вышний Волочек Вязники Вязьма Геленджик Глазов Голицыно Горячий Ключ Грозный Гусь-Хрустальный Дедовск Дзержинск Димитровград Дмитров Долгопрудный Домодедово Донской Дубна Егорьевск Екатеринбург Елабуга Елец Ессентуки Железногорск Жигулевск Жуковский Звенигород Зеленоград Зеленодольск Златоуст Иваново Ивантеевка Ижевск Иркутск Истра Йошкар-Ола Казань Калуга Каменка Пензенская обл. Каменск-Уральский Каменск-Шахтинский Камышин Касимов Кашира Кемерово Кимры Кингисепп Кинешма Киржач Кириши Киров Кирово-Чепецк Кировск Клин Клинцы Ковров Коломна Кольчугино Конаково Копейск Королев Костомукша Кострома Котельники Красково Красногорск Краснодар Красноярск Кропоткин Крымск Кстово Кузнецк Курган Курск Кыштым Лабинск Липецк Лиски Лобня Луховицы Лыткарино Люберцы Магнитогорск Майкоп Малоярославец Махачкала Миасс Михайловск Мичуринск Можайск Москва Московский Мурманск Муром Мытищи Набережные Челны Нальчик Наро-Фоминск Нахабино Невинномысск Нефтекамск Нижнекамск Нижний Новгород Нижний Тагил Новая Адыгея Новокузнецк Новокуйбышевск Новомосковск Новороссийск Новосибирск Новочебоксарск Новочеркасск Ногинск Обнинск Обь Одинцово Озерск Октябрьский Омск Оренбург Орехово-Зуево Орск Орёл Остров Пенза Первоуральск Переславль-Залесский Пермь Петрозаводск Петушки Печора Подольск Покров Прокопьевск Протвино Псков Пушкино Пятигорск Раменское Реутов Ржев Россошь Ростов-на-Дону Рыбинск Рязань Салават Салехард Самара Санкт-Петербург Саранск Сарапул Саратов Саров Сасово Северодвинск Семикаракорск Сергиев Посад Серов Серпухов Славянск-на-Кубани Смоленск Солнечногорск Сортавала Сочи Ставрополь Старая Купавна Старый Оскол Стерлитамак Ступино Сургут Сходня Сызрань Таганрог Тамбов Тверь Темрюк Тимашевск Тольятти Томск Троицк Московская обл. Туапсе Тула Тюмень Ульяновск Усть-Лабинск Уфа Ухта Фрязино Химки Чайковский Чебоксары Челябинск Череповец Черкесск Чехов Шатура Шахты Шуя Щекино Щелково Щербинка Электросталь Элиста Энгельс Юрьев-Польский Ярославль

Ваш город
Самара

Выбрать город Другой город Абакан Алдан Александров Алексин Анапа Ангарск Апрелевка Армавир Архангельск Асбест Астрахань Балабаново Балаково Балашиха Балашов Барнаул Батайск Бежецк Белгород Белореченск Бердск Березники Березовский Бийск Благовещенск Бор Борисоглебск Братск Бронницы Брянск Брёхово Бугульма Бугуруслан Бузулук Великие Луки Великий Новгород Верхняя Пышма Видное Владикавказ Владимир Волгоград Волгодонск Волжский Вологда Волоколамск Воронеж Воскресенск Воткинск Выборг Вышний Волочек Вязники Вязьма Геленджик Глазов Голицыно Горячий Ключ Грозный Гусь-Хрустальный Дедовск Дзержинск Димитровград Дмитров Долгопрудный Домодедово Донской Дубна Егорьевск Екатеринбург Елабуга Елец Ессентуки Железногорск Жигулевск Жуковский Звенигород Зеленоград Зеленодольск Златоуст Иваново Ивантеевка Ижевск Иркутск Истра Йошкар-Ола Казань Калуга Каменка Пензенская обл. Каменск-Уральский Каменск-Шахтинский Камышин Касимов Кашира Кемерово Кимры Кингисепп Кинешма Киржач Кириши Киров Кирово-Чепецк Кировск Клин Клинцы Ковров Коломна Кольчугино Конаково Копейск Королев Костомукша Кострома Котельники Красково Красногорск Краснодар Красноярск Кропоткин Крымск Кстово Кузнецк Курган Курск Кыштым Лабинск Липецк Лиски Лобня Луховицы Лыткарино Люберцы Магнитогорск Майкоп Малоярославец Махачкала Миасс Михайловск Мичуринск Можайск Москва Московский Мурманск Муром Мытищи Набережные Челны Нальчик Наро-Фоминск Нахабино Невинномысск Нефтекамск Нижнекамск Нижний Новгород Нижний Тагил Новая Адыгея Новокузнецк Новокуйбышевск Новомосковск Новороссийск Новосибирск Новочебоксарск Новочеркасск Ногинск Обнинск Обь Одинцово Озерск Октябрьский Омск Оренбург Орехово-Зуево Орск Орёл Остров Пенза Первоуральск Переславль-Залесский Пермь Петрозаводск Петушки Печора Подольск Покров Прокопьевск Протвино Псков Пушкино Пятигорск Раменское Реутов Ржев Россошь Ростов-на-Дону Рыбинск Рязань Салават Салехард Самара Санкт-Петербург Саранск Сарапул Саратов Саров Сасово Северодвинск Семикаракорск Сергиев Посад Серов Серпухов Славянск-на-Кубани Смоленск Солнечногорск Сортавала Сочи Ставрополь Старая Купавна Старый Оскол Стерлитамак Ступино Сургут Сходня Сызрань Таганрог Тамбов Тверь Темрюк Тимашевск Тольятти Томск Троицк Московская обл. Туапсе Тула Тюмень Ульяновск Усть-Лабинск Уфа Ухта Фрязино Химки Чайковский Чебоксары Челябинск Череповец Черкесск Чехов Шатура Шахты Шуя Щекино Щелково Щербинка Электросталь Элиста Энгельс Юрьев-Польский Ярославль Продолжить

цены от 2 463 рублей, отзывы, производители, поиск и каталог моделей

Другой город Абакан Алдан Александров Алексин Анапа Ангарск Апрелевка Армавир Архангельск Асбест Астрахань Балабаново Балаково Балашиха Балашов Барнаул Батайск Бежецк Белгород Белореченск Бердск Березники Березовский Бийск Благовещенск Бор Борисоглебск Братск Бронницы Брянск Брёхово Бугульма Бугуруслан Бузулук Великие Луки Великий Новгород Верхняя Пышма Видное Владикавказ Владимир Волгоград Волгодонск Волжский Вологда Волоколамск Воронеж Воскресенск Воткинск Выборг Вышний Волочек Вязники Вязьма Геленджик Глазов Голицыно Горячий Ключ Грозный Гусь-Хрустальный Дедовск Дзержинск Димитровград Дмитров Долгопрудный Домодедово Донской Дубна Егорьевск Екатеринбург Елабуга Елец Ессентуки Железногорск Жигулевск Жуковский Звенигород Зеленоград Зеленодольск Златоуст Иваново Ивантеевка Ижевск Иркутск Истра Йошкар-Ола Казань Калуга Каменка Пензенская обл. Каменск-Уральский Каменск-Шахтинский Камышин Касимов Кашира Кемерово Кимры Кингисепп Кинешма Киржач Кириши Киров Кирово-Чепецк Кировск Клин Клинцы Ковров Коломна Кольчугино Конаково Копейск Королев Костомукша Кострома Котельники Красково Красногорск Краснодар Красноярск Кропоткин Крымск Кстово Кузнецк Курган Курск Кыштым Лабинск Липецк Лиски Лобня Луховицы Лыткарино Люберцы Магнитогорск Майкоп Малоярославец Махачкала Миасс Михайловск Мичуринск Можайск Москва Московский Мурманск Муром Мытищи Набережные Челны Нальчик Наро-Фоминск Нахабино Невинномысск Нефтекамск Нижнекамск Нижний Новгород Нижний Тагил Новая Адыгея Новокузнецк Новокуйбышевск Новомосковск Новороссийск Новосибирск Новочебоксарск Новочеркасск Ногинск Обнинск Обь Одинцово Озерск Октябрьский Омск Оренбург Орехово-Зуево Орск Орёл Остров Пенза Первоуральск Переславль-Залесский Пермь Петрозаводск Петушки Печора Подольск Покров Прокопьевск Протвино Псков Пушкино Пятигорск Раменское Реутов Ржев Россошь Ростов-на-Дону Рыбинск Рязань Салават Салехард Самара Санкт-Петербург Саранск Сарапул Саратов Саров Сасово Северодвинск Семикаракорск Сергиев Посад Серов Серпухов Славянск-на-Кубани Смоленск Солнечногорск Сортавала Сочи Ставрополь Старая Купавна Старый Оскол Стерлитамак Ступино Сургут Сходня Сызрань Таганрог Тамбов Тверь Темрюк Тимашевск Тольятти Томск Троицк Московская обл. Туапсе Тула Тюмень Ульяновск Усть-Лабинск Уфа Ухта Фрязино Химки Чайковский Чебоксары Челябинск Череповец Черкесск Чехов Шатура Шахты Шуя Щекино Щелково Щербинка Электросталь Элиста Энгельс Юрьев-Польский Ярославль

Ваш город
Ярославль

Выбрать город Другой город Абакан Алдан Александров Алексин Анапа Ангарск Апрелевка Армавир Архангельск Асбест Астрахань Балабаново Балаково Балашиха Балашов Барнаул Батайск Бежецк Белгород Белореченск Бердск Березники Березовский Бийск Благовещенск Бор Борисоглебск Братск Бронницы Брянск Брёхово Бугульма Бугуруслан Бузулук Великие Луки Великий Новгород Верхняя Пышма Видное Владикавказ Владимир Волгоград Волгодонск Волжский Вологда Волоколамск Воронеж Воскресенск Воткинск Выборг Вышний Волочек Вязники Вязьма Геленджик Глазов Голицыно Горячий Ключ Грозный Гусь-Хрустальный Дедовск Дзержинск Димитровград Дмитров Долгопрудный Домодедово Донской Дубна Егорьевск Екатеринбург Елабуга Елец Ессентуки Железногорск Жигулевск Жуковский Звенигород Зеленоград Зеленодольск Златоуст Иваново Ивантеевка Ижевск Иркутск Истра Йошкар-Ола Казань Калуга Каменка Пензенская обл. Каменск-Уральский Каменск-Шахтинский Камышин Касимов Кашира Кемерово Кимры Кингисепп Кинешма Киржач Кириши Киров Кирово-Чепецк Кировск Клин Клинцы Ковров Коломна Кольчугино Конаково Копейск Королев Костомукша Кострома Котельники Красково Красногорск Краснодар Красноярск Кропоткин Крымск Кстово Кузнецк Курган Курск Кыштым Лабинск Липецк Лиски Лобня Луховицы Лыткарино Люберцы Магнитогорск Майкоп Малоярославец Махачкала Миасс Михайловск Мичуринск Можайск Москва Московский Мурманск Муром Мытищи Набережные Челны Нальчик Наро-Фоминск Нахабино Невинномысск Нефтекамск Нижнекамск Нижний Новгород Нижний Тагил Новая Адыгея Новокузнецк Новокуйбышевск Новомосковск Новороссийск Новосибирск Новочебоксарск Новочеркасск Ногинск Обнинск Обь Одинцово Озерск Октябрьский Омск Оренбург Орехово-Зуево Орск Орёл Остров Пенза Первоуральск Переславль-Залесский Пермь Петрозаводск Петушки Печора Подольск Покров Прокопьевск Протвино Псков Пушкино Пятигорск Раменское Реутов Ржев Россошь Ростов-на-Дону Рыбинск Рязань Салават Салехард Самара Санкт-Петербург Саранск Сарапул Саратов Саров Сасово Северодвинск Семикаракорск Сергиев Посад Серов Серпухов Славянск-на-Кубани Смоленск Солнечногорск Сортавала Сочи Ставрополь Старая Купавна Старый Оскол Стерлитамак Ступино Сургут Сходня Сызрань Таганрог Тамбов Тверь Темрюк Тимашевск Тольятти Томск Троицк Московская обл. Туапсе Тула Тюмень Ульяновск Усть-Лабинск Уфа Ухта Фрязино Химки Чайковский Чебоксары Челябинск Череповец Черкесск Чехов Шатура Шахты Шуя Щекино Щелково Щербинка Электросталь Элиста Энгельс Юрьев-Польский Ярославль Продолжить

цены от 6 279 рублей, отзывы, производители, поиск и каталог моделей

Другой город Абакан Алдан Александров Алексин Анапа Ангарск Апрелевка Армавир Архангельск Асбест Астрахань Балабаново Балаково Балашиха Балашов Барнаул Батайск Бежецк Белгород Белореченск Бердск Березники Березовский Бийск Благовещенск Бор Борисоглебск Братск Бронницы Брянск Брёхово Бугульма Бугуруслан Бузулук Великие Луки Великий Новгород Верхняя Пышма Видное Владикавказ Владимир Волгоград Волгодонск Волжский Вологда Волоколамск Воронеж Воскресенск Воткинск Выборг Вышний Волочек Вязники Вязьма Геленджик Глазов Голицыно Горячий Ключ Грозный Гусь-Хрустальный Дедовск Дзержинск Димитровград Дмитров Долгопрудный Домодедово Донской Дубна Егорьевск Екатеринбург Елабуга Елец Ессентуки Железногорск Жигулевск Жуковский Звенигород Зеленоград Зеленодольск Златоуст Иваново Ивантеевка Ижевск Иркутск Истра Йошкар-Ола Казань Калуга Каменка Пензенская обл. Каменск-Уральский Каменск-Шахтинский Камышин Касимов Кашира Кемерово Кимры Кингисепп Кинешма Киржач Кириши Киров Кирово-Чепецк Кировск Клин Клинцы Ковров Коломна Кольчугино Конаково Копейск Королев Костомукша Кострома Котельники Красково Красногорск Краснодар Красноярск Кропоткин Крымск Кстово Кузнецк Курган Курск Кыштым Лабинск Липецк Лиски Лобня Луховицы Лыткарино Люберцы Магнитогорск Майкоп Малоярославец Махачкала Миасс Михайловск Мичуринск Можайск Москва Московский Мурманск Муром Мытищи Набережные Челны Нальчик Наро-Фоминск Нахабино Невинномысск Нефтекамск Нижнекамск Нижний Новгород Нижний Тагил Новая Адыгея Новокузнецк Новокуйбышевск Новомосковск Новороссийск Новосибирск Новочебоксарск Новочеркасск Ногинск Обнинск Обь Одинцово Озерск Октябрьский Омск Оренбург Орехово-Зуево Орск Орёл Остров Пенза Первоуральск Переславль-Залесский Пермь Петрозаводск Петушки Печора Подольск Покров Прокопьевск Протвино Псков Пушкино Пятигорск Раменское Реутов Ржев Россошь Ростов-на-Дону Рыбинск Рязань Салават Салехард Самара Санкт-Петербург Саранск Сарапул Саратов Саров Сасово Северодвинск Семикаракорск Сергиев Посад Серов Серпухов Славянск-на-Кубани Смоленск Солнечногорск Сортавала Сочи Ставрополь Старая Купавна Старый Оскол Стерлитамак Ступино Сургут Сходня Сызрань Таганрог Тамбов Тверь Темрюк Тимашевск Тольятти Томск Троицк Московская обл. Туапсе Тула Тюмень Ульяновск Усть-Лабинск Уфа Ухта Фрязино Химки Чайковский Чебоксары Челябинск Череповец Черкесск Чехов Шатура Шахты Шуя Щекино Щелково Щербинка Электросталь Элиста Энгельс Юрьев-Польский Ярославль

Город не определен

Выбрать город Другой город Абакан Алдан Александров Алексин Анапа Ангарск Апрелевка Армавир Архангельск Асбест Астрахань Балабаново Балаково Балашиха Балашов Барнаул Батайск Бежецк Белгород Белореченск Бердск Березники Березовский Бийск Благовещенск Бор Борисоглебск Братск Бронницы Брянск Брёхово Бугульма Бугуруслан Бузулук Великие Луки Великий Новгород Верхняя Пышма Видное Владикавказ Владимир Волгоград Волгодонск Волжский Вологда Волоколамск Воронеж Воскресенск Воткинск Выборг Вышний Волочек Вязники Вязьма Геленджик Глазов Голицыно Горячий Ключ Грозный Гусь-Хрустальный Дедовск Дзержинск Димитровград Дмитров Долгопрудный Домодедово Донской Дубна Егорьевск Екатеринбург Елабуга Елец Ессентуки Железногорск Жигулевск Жуковский Звенигород Зеленоград Зеленодольск Златоуст Иваново Ивантеевка Ижевск Иркутск Истра Йошкар-Ола Казань Калуга Каменка Пензенская обл. Каменск-Уральский Каменск-Шахтинский Камышин Касимов Кашира Кемерово Кимры Кингисепп Кинешма Киржач Кириши Киров Кирово-Чепецк Кировск Клин Клинцы Ковров Коломна Кольчугино Конаково Копейск Королев Костомукша Кострома Котельники Красково Красногорск Краснодар Красноярск Кропоткин Крымск Кстово Кузнецк Курган Курск Кыштым Лабинск Липецк Лиски Лобня Луховицы Лыткарино Люберцы Магнитогорск Майкоп Малоярославец Махачкала Миасс Михайловск Мичуринск Можайск Москва Московский Мурманск Муром Мытищи Набережные Челны Нальчик Наро-Фоминск Нахабино Невинномысск Нефтекамск Нижнекамск Нижний Новгород Нижний Тагил Новая Адыгея Новокузнецк Новокуйбышевск Новомосковск Новороссийск Новосибирск Новочебоксарск Новочеркасск Ногинск Обнинск Обь Одинцово Озерск Октябрьский Омск Оренбург Орехово-Зуево Орск Орёл Остров Пенза Первоуральск Переславль-Залесский Пермь Петрозаводск Петушки Печора Подольск Покров Прокопьевск Протвино Псков Пушкино Пятигорск Раменское Реутов Ржев Россошь Ростов-на-Дону Рыбинск Рязань Салават Салехард Самара Санкт-Петербург Саранск Сарапул Саратов Саров Сасово Северодвинск Семикаракорск Сергиев Посад Серов Серпухов Славянск-на-Кубани Смоленск Солнечногорск Сортавала Сочи Ставрополь Старая Купавна Старый Оскол Стерлитамак Ступино Сургут Сходня Сызрань Таганрог Тамбов Тверь Темрюк Тимашевск Тольятти Томск Троицк Московская обл. Туапсе Тула Тюмень Ульяновск Усть-Лабинск Уфа Ухта Фрязино Химки Чайковский Чебоксары Челябинск Череповец Черкесск Чехов Шатура Шахты Шуя Щекино Щелково Щербинка Электросталь Элиста Энгельс Юрьев-Польский Ярославль Продолжить

ИБП (блок бесперебойного питания) Энергия Pro-500 12V Е0201-0027 – цена, отзывы, характеристики, фото

Васильев константин

25.12.2021

Прочитав все вопросы так и не понял какой вид акб использавать . Можно конкретный ответ- ???!

Василий Багазеев

23.12.2021

Подскажите пожалуйста, можно ли использовать с данным ИБП автомобильный АКБ TUDOR TK600, тип AGM? И можно ли использовать в квартире? (Планируется для котла)

ВсеИнструменты

26.12.2021

Здравствуйте, Василий! Этот аккумулятор подойдёт.

Анатолий М.

26.10.2021

Какая предусмотрена защита от глубокого разряда АКБ? Есть звуковое предупреждение глубокого разряда АКБ? Какой порог напряжения отключения АКБ и предупреждения об отключении АКБ? Добавьте фото разъемов подключения АКБ.

ВсеИнструменты

26.10.2021

Здравствуйте, Анатолий! Наличие звукового сигнала производитель не указал.

Алексей

01.10.2021

Какое напряжение на выходе 220 или 230, на скинах 230 в описании 220?

ВсеИнструменты

03.10.2021

Здравствуйте, Алексей! На выходе 220±1%

Дмитрий П.

30.09.2021

стабилизатор напряжения релейный?

Лариса

30.12.2020

При первом включении непрерывно подаёт звуковой сигнал и не включается, что это может быть?

ВсеИнструменты

31.12.2020

Здравствуйте, Лариса!К сожалению такой информации нет.

Раиль

19.12.2020

Возможно ли использовать данную модель с аккумулятором Delta серии GEL

ВсеИнструменты

21.12.2020

Здравствуйте, Раиль! Да, вместе работать будет.

Раздельщиков Юрий

23.01.2021

В инструкции к ИБП написано что использование с гелиевыми аккумуляторами нежелательно.

мой аккаунт взломан

07. 11.2020

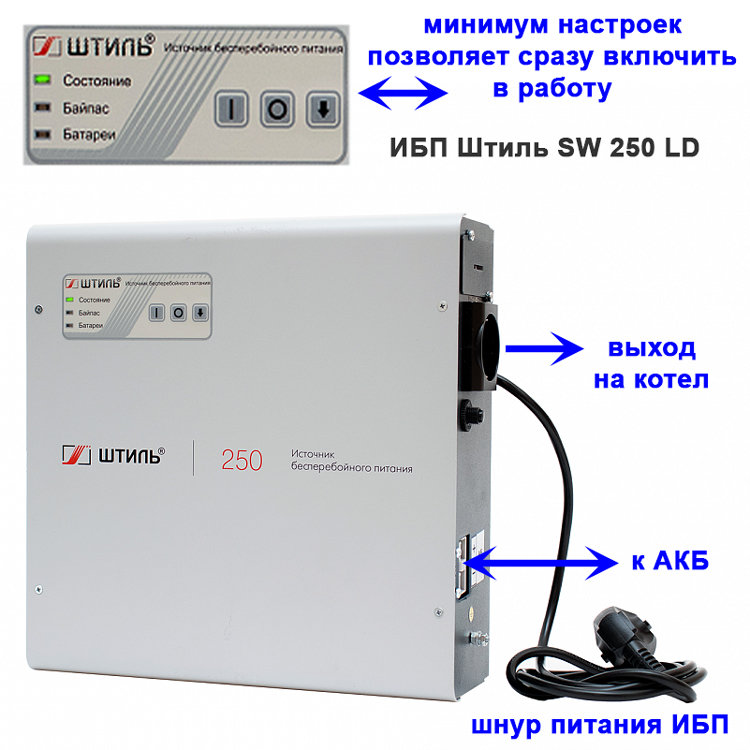

Здравствуйте! Этот ИБП подойдет для фазозависимых котлов с датчиком наличия пламени (датчик ионизации)?

ВсеИнструменты

08.11.2020

Здравствуйте! Для котла да

Юрий

01.11.2020

Здравствуйте. Может я задам тупой вопрос.В этот ИБП все же встроен аккумулятор и на сколько ампер, сколько часов он проработает после отключения тока, если будет подключен двухконтурный котёл мощностью 130 w. И приблизительно какой срок эксплуатации у него будет. Если аккумулятор все же встроен, то при выходе его из строя можно ли его заменить, путем один вынул другой вставил. Или нужно потом подключать аккумуляторы с наружи. А то я не пойму в описании имеется аккумулятор на 200 а/ч. Встроен или дополнительно подключаемый. На форуме был задан вопрос – можно ли его использовать без аккумулятора. Ответ нет. И это меня сбило с толку. . Спасибо.

ВсеИнструменты

02.11.2020

Здравствуйте, Юрий! Нет, аккумулятора нет в комплекте поставки.

Юрий Мещеряков

16.09.2020

Будет ли работать данный ИБП от бензогенератора? Если будет то посоветуйте бензогенератор ? (для питания котла Протерм).

ВсеИнструменты

16.09.2020

Здравствуйте, Юрий! Какова мощность котла?

Юрий Мещеряков

16.09.2020

135 Вт.

ВсеИнструменты

16.09.2020

Здравствуйте! Рассмотрите: Однофазный бензиновый генератор инверторного типа DDE GG3300Zi Да, работать будет.

ИБП – источник бесперебойного питания обзор, сравнение, лучшие продукты, внедрения, поставщики.

Как правильно выбрать ИБП?

Подбор источника бесперебойного питания необходимо осуществлять исходя из стоящих перед ним задач. Ответ на вопрос, как рассчитать ИБП, какую мощность выбрать достаточно прост. Необходимо суммировать мощность всех потребителей, указанную в технических характеристиках. Либо в единицах активной мощности (Вт), либо полной (ВА), в зависимости от того, что указано в паспорте. Затем нужно выбрать модель ИБП, с максимальной выходной мощностью в Вт либо в ВА (мы указываем обе величины) заведомо выше (примерно на 20%) суммарной мощности нагрузки. Для расчета времени автономной работы аккумуляторного комплекта можно воспользоваться батарейным калькулятором.

Важные замечания:

  • Если нагрузка имеет пусковые токи, то их также необходимо принимать в расчет.
  • При выборе трехфазного ИБП помните, что максимальная нагрузка на каждую фазу составляет 1/3 от номинальной.
  • Пересчет активной мощности (Вт) в полную (ВА) можно осуществлять с помощью коэффициента 0.7 для компьютерной нагрузки и 0.8 для смешанной . Причем активная меньше полной (Вт < ВА).
  • При возникновении сомнений лучше отдать предпочтение модели с большей мощностью. Балансировать на ее предельно допустимом значении не рекомендуется.
  • При выборе ИБП для применения на промышленном предприятии или заводе иногда оценка мощности происходит более сложным образом: учитывается рекуперативная способность нагрузки, КНИ тока, наличие индуктивной составляющей и др.
  • Лучше всего обратиться к нашим специалистам за консультацией.

Какие существуют средства дистанционного мониторинга ИБП?

Дистанционный мониторинг ИБП через локальную сеть или интернет осуществляется с помощью программно-аппаратных средств.

Управление источником бесперебойного питания производится через интерфейс RS232, соединяющий ИБП с компьютером или внешним SNMP/HTTP-адаптером, которые в свою очередь подключены к локальной вычислительной сети. Причем, SNMP/HTTP-адаптеры могут быть как внешние, так и внутренние. Также существуют GSM-модемы для управления ИБП через сотовые сети.

Данные средства позволяют производить автоматическую «свертку» операционной системы компьютера при пропадании сетевого электропитания с предварительным сохранением открытых файлов. А также мониторинг основных параметров входного и выходного напряжения, в том числе напряжения, частоты, нагрузки, емкости батарей и температуры внутри корпуса (не для всех моделей) и др. MODBUS-адаптеры и адаптеры с другими протоколами связи позволяют осуществлять интеграцию ИБП с различными системами диспетчеризации здания (SCADA).

При каких неисправностях ИБП подлежит списанию?

Неисправности ИБП для списания:

  • Серьезные механические повреждения, например, вызванные падением с большой высоты.
  • Повреждение устройства огнем во время пожара.
  • Попадание воды внутрь агрегата во время аварий водопровода или иных протечек и подтоплений.
  • При сроке эксплуатации прибора свыше 10–15 лет. Срок службы определяется в основном живучестью электролитических конденсаторов устройства.
  • Любые другие неустранимые повреждения или если стоимость восстановительного ремонта превышает стоимость покупки нового аналогичного блока бесперебойного питания. В этом случае целесообразно купить новый ИБП, например, один из этих: трехфазные ИБП. Данные модели отличаются эффективностью, экономичность и хорошо зарекомендовали себя в работе.
  • Вышедший из строя ИБП давно снят с производства и нет поставок требуемых запчастей.

Какие наиболее распространенные неисправности ИБП?

Запыление, загрязнение внутренних поверхностей прибора при его эксплуатации в помещении во время строительных работ. При многолетней эксплуатации: выработка батареями своего срока службы, высыхание смазки вентиляторов охлаждения, высыхание электролитических конденсаторов.

Наиболее частой поломкой является выход из строя инвертора, вызванный регулярными перегрузками устройства, длительной работой в тяжелом режиме, в том числе с неисправными батареями, крайне плохим качеством входной электросети, высоковольтными бросками напряжения.

Сколько лет служат блоки бесперебойного питания?

Срок службы источника бесперебойного питания может составить 10–20 лет и более. Главным фактором старения всех электронных схем, является высыхание электролитических конденсаторов. Но это не единственная проблема, которая может возникнуть.

Поэтому для поддержания ИБП большой мощности в работоспособном состоянии и его безаварийной эксплуатации на всем протяжении срока службы требуется регулярное сервисное обслуживание.

Другим узким местом системы бесперебойного питания является срок службы аккумуляторных батарей. Он зависит от их типа, а также условий эксплуатации (температура в помещении, достигнутое количество циклов глубокого разряда–заряда). Срок службы АКБ может составлять 5–8 лет или даже 10–15 для некоторых типов. Специалисты компании N-Power относят их к расходным материалам. На протяжении срока эксплуатации ИБП может потребоваться замена батарей несколько раз. При этом меняется весь батарейный комплект целиком. Замена отдельных батарей не допускается, т.к. совместная работа в единой линейке старых и новых АКБ приводит к быстрой деградации последних.

Каков порядок утилизации отслуживших свой срок ИБП?

Утилизация ИБП состоит из утилизации электронного модуля и утилизации батарей.

Аккумуляторные батареи содержат свинец, являющийся тяжелым металлом и представляющим угрозу для окружающей среды и здоровья человека. Он подлежит извлечению и вторичной переработке. Выбрасывать АКБ в мусоросборные контейнеры для твердых бытовых отходов категорические запрещается. Cдать аккумуляторы ИБП можно в любую специализированную организацию (с лицензией), занимающуюся сбором, утилизацией и переработкой батарей.

Старые и отслужившие свой срок электронные модули ИБП также подлежат правильной утилизации. Они содержат такие полезные для вторичной переработки материалы как черные металлы (корпус, шасси), цветные металлы: медь, латунь (трансформаторы), драгоценные металлы (электронные компоненты, контакты), пластик и др.

ИБП или стабилизатор? Может ли работать ИБП со стабилизатором?

В принципе, ИБП ─ это более сложное и дорогое устройство, обеспечивающее всестороннюю защиту нагрузки от любых неполадок сетевого напряжения, вплоть до полного его пропадания (blackout).

Кроме того, любой блок бесперебойного питания (за исключением примитивных Off-Line) имеет встроенный стабилизатор напряжения:

  • Любой линейно-интерактивный (Line-Interactive) ИБП оснащен встроенным автоматическим регулятором напряжения (AVR), т. е. ступенчатым релейным стабилизатором.
  • Каждый On-Line ИБП оснащен встроенным плавным стабилизатором, функцию которого выполняют последовательно выпрямитель, батарейный преобразователь (если он есть) и инвертор. В сетевом режиме стабилизацию обеспечивают выпрямитель и инвертор.
Источник бесперебойного питания

UPS, источник бесперебойного питания

Источник бесперебойного питания, широко известный как «Источник питания ИБП», представляет собой устройство, предназначенное для подачи питания на ваши компьютеры, серверы и центры обработки данных в случае сбоя основного питания, скачков напряжения или неожиданное отключение питания. Эти устройства содержат батарею, которая гарантирует питание вашей компьютерной системы в течение определенного периода времени, создавая период времени, достаточный для сохранения текущей задачи и выключения компьютера.Для получения дополнительной информации см. наше полное руководство по источникам бесперебойного питания (ИБП).

Источники бесперебойного питания ИБП?

На рынке доступно несколько типов систем ИБП:


  • Онлайн-ИБП — Система подачи питания путем преобразования входного переменного тока (электросети) в постоянный и обратного преобразования его в стабильный переменный ток с помощью инвертора при постоянной зарядке. батареи. Обеспечивает питание без кратковременных перерывов в подаче электроэнергии в случае отключения электроэнергии.

  • Резервный ИБП – Система, в которой обычно входной переменный ток (электроэнергия от электросети) выводится как есть на подключенные устройства, а при отключении питания или аномальном напряжении инвертор начинает питаться от батарей. В случае отключения электроэнергии на выходе переменного тока происходит мгновенный перерыв в несколько миллисекунд.

  • ИБП для параллельной обработки – При подаче питания от входа переменного тока (электросети) двунаправленный инвертор, подключенный параллельно, корректирует напряжение и поглощает шум.Поскольку это онлайн-инверторная (параллельная) система, она обладает как высокой эффективностью, так и высокой надежностью.

  • Гибридный ИБП – Эта система состоит из трех режимов: режим двойного преобразования, экономичный режим и режим активного фильтра. ИБП автоматически выбирает режим подачи питания, который наилучшим образом соответствует ситуации с питанием и условиям нагрузки. Можно переключаться между соответствующими режимами без мгновенного скачка выходного напряжения. Режим двойного преобразования выбирается, когда ситуация с питанием плохая, а экономичный режим выбирается, когда ситуация с питанием хорошая.

Как выбрать правильное устройство ИБП

Источники питания ИБП могут различаться по времени резервного питания, размеру, количеству и типу коммуникационных портов. Некоторые более дорогие модели оснащены интеллектуальной системой, которая автоматически отключает подключенные устройства, чтобы гарантировать, что никакие данные не будут потеряны, а отключение устройства будет безопасным. Все эти аспекты необходимо учитывать перед принятием окончательного решения о покупке той или иной модели.

Источник бесперебойного питания | Делл США

* Устройство поставляется с Windows 10 и бесплатным обновлением до Windows 11 или может быть предварительно загружено с Windows 11. Бизнес-кредит Dell: Предлагается бизнес-клиентам WebBank, членом FDIC, который определяет требования и условия кредита. Налоги, доставка и другие сборы являются дополнительными и варьируются. Минимальные ежемесячные платежи больше: 15 долларов США или 3% от нового баланса, указанного в ежемесячном платежном отчете. Dell и логотип Dell являются товарными знаками Dell Inc.

* Вознаграждения выдаются на вашу онлайн-учетную запись Dell Rewards (доступную через «Моя учетная запись Dell.com») обычно в течение 30 рабочих дней после даты отправки вашего заказа; Срок действия вознаграждения истекает через 90 дней (за исключением случаев, когда это запрещено законом).Сумма «Текущий баланс вознаграждений» может не отражать самые последние транзакции. Проверьте Dell.com Моя учетная запись, чтобы узнать актуальную информацию о балансе вознаграждений. Бонусные вознаграждения за отдельные покупки, указанные на странице dell.com/businessrewards или по телефону 800-456-3355. Общая сумма заработанных вознаграждений не может превышать 2000 долларов США в течение 3-месячного периода. Покупки в аутлете не дают права на получение вознаграждения. Вознаграждения не могут быть получены или применены для ПК в качестве услуг. Ускоренная доставка недоступна для некоторых мониторов, аккумуляторов и адаптеров и доступна в Continental (кроме Аляски) U.только С. Применяются другие исключения. Недействительно для реселлеров и/или онлайн-аукционов. Дополнительную информацию о программе Dell Rewards можно найти по адресу Dell.com/businessrewardsfaq .

*Возврат: 30-дневный период возврата рассчитывается с даты выставления счета. Исключения из стандартной политики возврата Dell все еще применяются, и некоторые продукты не подлежат возврату в любое время. При возврате телевизоров взимается плата за пополнение запасов. См. dell.com/returnpolicy.

* Предложения  могут быть изменены, не комбинируются со всеми другими предложениями.Лимит 5 единиц в заказе. Применяются налоги, доставка и другие сборы. Предложение о бесплатной доставке действительно только в континентальной части США (за исключением Аляски и абонентских ящиков). Предложение не действует для реселлеров. Dell оставляет за собой право отменить заказы, возникшие из-за ценовых или других ошибок.

*Информационный документ IDC «Оптимизация производительности при частой замене серверов для предприятий», подготовленный по заказу Dell Technologies и Intel, март 2021 г. Результаты основаны на интервью с 18 ИТ-специалистами и лицами, принимающими решения, на средних и крупных предприятиях, а также на веб-опросе 707 ИТ-специалистов. и руководители средних и крупных предприятий, использующие серверные решения Dell Technologies в 7 отраслях.См. полный технический документ: https://www.delltechnologies.com/resources/en-us/asset/white-papers/products/servers/server-infrastructure-resiliency-enterprise-whitepaper.pdf

Celeron, Intel, логотип Intel , Intel Atom, Intel Core, Intel Inside, логотип Intel Inside, Intel vPro, Intel Evo, Intel Optane, Intel Xeon Phi, Iris, Itanium, MAX, Pentium и Xeon являются товарными знаками корпорации Intel или ее дочерних компаний.

© NVIDIA, 2018, логотип NVIDIA, GeForce, GeForce RTX, GeForce MAX-Q, GRID, SHIELD, Battery Boost, CUDA, FXAA, GameStream, G-Sync, NVLINK, ShadowPlay, SLI, TXAA, PhysX, GeForce Experience, GeForce NOW, Maxwell, Pascal и Turing являются товарными знаками и/или зарегистрированными товарными знаками NVIDIA Corporation в США.С. и другие страны.

Что такое источник бесперебойного питания или ИБП

Источник бесперебойного питания (ИБП) или система бесперебойного питания — это электрический блок, обеспечивающий питание компьютеров, телекоммуникационного оборудования и т. д. Он не только обеспечивает аварийное резервное питание, но и защищает используемые устройства.

Причина, по которой система ИБП необходима, заключается в том, что электроснабжение может быть ненадежным.Входной источник питания может апериодически выходить из строя, что приводит к нарушению связи и потере данных. Более того, такие проблемы, как скачки напряжения, провалы напряжения, шумы, гармонические искажения, также влияют на качество сетевого питания. Для защиты безопасности устройства и обеспечения эффективности работы бесперебойное электропитание может быть надежной гарантией.

Как работает источник бесперебойного питания?

В отличие от обычной системы аварийного питания или резервного генератора, источник бесперебойного питания может обеспечить практически мгновенную защиту от перебоев в подаче электроэнергии за счет использования энергии, хранящейся в батареях.

Четыре основных функциональных компонента системы ИБП — это батареи, инвертор, выпрямитель и переключатель статического байпаса. Аккумуляторная батарея является сердцем ИБП, но также может быть основным источником отказа ИБП. Выпрямитель ИБП выполняет две важные функции: преобразовывает входное электропитание от сети переменного тока (переменного тока) в постоянный ток (постоянный ток) и подзаряжает батареи, в то время как мощность постоянного тока направляется на инвертор. Затем инвертор преобразует мощность постоянного тока от выпрямителя (или батарей) обратно в мощность переменного тока для использования в нагрузке. Переключатель статического байпаса позволяет электросети переменного тока поступать непосредственно через ИБП к нагрузке, минуя компоненты ИБП, обеспечивая жизненно важную линию защиты в случае отказа ИБП.


Рисунок 1: Компоненты источника бесперебойного питания.

Каковы основные типы источников бесперебойного питания?

Как правило, в соответствии с различными принципами работы, источник питания ИБП охватывает резервный (автономный) ИБП, линейно-интерактивный ИБП, онлайновый (двойного преобразования) ИБП.

Резервная система ИБП предлагает только самые основные функции, включая защиту от перенапряжения и резервное питание от батарей. Таким образом, качество его питания недостаточно хорошее, а стоимость намного ниже. Когда питание от сети выходит из строя или работает плохо, в дело вступают инвертор и аккумулятор, чтобы обеспечить непрерывную подачу питания на нагрузку в течение времени переключения менее 10 мс. Резервный ИБП можно использовать только с низкой номинальной мощностью менее 2 кВА, и он подходит для питания устройств, не чувствительных к колебаниям напряжения, таких как персональные компьютеры.


Рис. 2: Резервная система ИБП.

Линейно-интерактивный ИБП работает в основном так же, как резервный ИБП. Использование его в качестве резервного аккумулятора также требует времени передачи менее 10 мс. Но качество его электропитания можно улучшить, добавив режим байпаса, через который нагрузка может быть переведена на байпасный ввод переменного тока, если одна из функций ИБП выйдет из строя. По этой причине его стоимость относительно выше. Линейно-интерактивный ИБП может использоваться с малой номинальной мощностью менее 6 кВА и подходит для домашнего и офисного применения.


Рисунок 3: Линейно-интерактивная система ИБП.

Онлайн-ИБП обеспечивает непрерывное, чистое, высококачественное питание независимо от состояния входной сети. По сравнению с резервным ИБП и линейно-интерактивным ИБП, он может решить почти все проблемы с ненадежным питанием от сети и обеспечить резервное питание нагрузки без времени переключения, поскольку батареи всегда подключены к инвертору. Таким образом, его стоимость является самой высокой из трех. Онлайн-ИБП может использоваться с номинальной мощностью более 1 кВА и больше подходит для устройств, предъявляющих высокие требования к электропитанию и часто применяемых в центрах обработки данных.


Рис. 4: Онлайн-система ИБП.

На что обратить внимание при покупке источника бесперебойного питания?

Помимо вышеупомянутых трех распространенных конструкций источников питания ИБП, при покупке также необходимо учитывать следующие моменты.

Номинальное напряжение. Номинальное напряжение ИБП — это максимальная нагрузка, рассчитанная на поддержку, обычно в диапазоне от 300 ВА до 5000 кВА. Рекомендуется покупать ИБП с номинальным напряжением, в 1,2 раза превышающим общую необходимую нагрузку.

Мониторинг производительности. Мониторинг производительности ИБП постоянно отслеживает предупреждающие признаки, такие как ухудшение производительности или перегрев батареи, и отправляет уведомления в режиме реального времени при возникновении потенциальных проблем, благодаря которым можно избежать серьезных поломок.

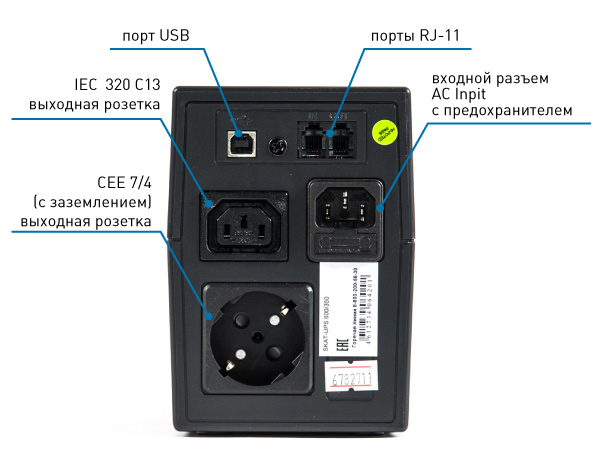

Доступные соединения. Аккумуляторы ИБП для домашнего использования обычно имеют 5-8 розеток. Некоторые из них используются для резервного питания, а некоторые — для защиты устройств. Некоторые ИБП можно использовать в центрах обработки данных для Ethernet и коаксиальных соединений.

Форм-факторы. Два основных форм-фактора: башенный/автономный и монтируемый в стойку. Башенный тип меньше по размеру и в основном подходит для простых домашних/офисных установок. Стоечные более крупные и в основном используются для более сложных коммерческих операций.

Аккумулятор. Выбор батарей, заменяемых пользователем, позволяет избежать замены всего ИБП при выходе из строя батареи. Покупка литий-ионных аккумуляторов с более длительным сроком службы также может быть экономически выгодным решением.

Шум. Меньшие ИБП обычно не требуют вентилятора для охлаждения, но более крупные часто требуют его.Если в окружающей среде требуется идеальная тишина, ИБП без вентилятора может быть лучшим выбором.

Часто задаваемые вопросы об источнике бесперебойного питания

1. В чем разница между однофазным ИБП и трехфазным ИБП?

Электроэнергетические предприятия генерируют трехфазную электроэнергию для эффективной доставки на большие расстояния. Для более крупных потребителей электроэнергии, таких как центры обработки данных, питание остается трехфазным, поэтому требуется трехфазный ИБП. Для небольших потребителей мощность преобразуется в однофазную мощность.

2. Сколько минут автономной работы от батареи обеспечивает ИБП?

С внутренними батареями ИБП обычно поддерживают электрические нагрузки в течение 10–15 минут. Подключение дополнительных расширенных батарейных модулей к ИБП может увеличить время работы до нескольких часов.

3. Нужно ли постоянно держать ИБП включенным?

Да, лучше оставить включенным, чтобы батарея сохраняла плавающий заряд. Когда ИБП отключен от сети, батареи саморазряжаются. При повторном подключении аккумуляторы должны перезаряжаться, чтобы компенсировать саморазряд. Повторяющиеся циклы частичной разрядки и полной зарядки сокращают срок службы батареи.

4. Для чего нужен порт USB?

Порты USB позволяют подключить систему ИБП к компьютеру и получить доступ к дополнительным функциям управления питанием.

5. Что такое масштабируемые модульные ИБП и сетевые ИБП?

Модульный ИБП

позволяет наращивать ИБП по мере роста потребностей в электроэнергии. Сетевой ИБП имеет возможности мониторинга и управления сетью, что позволяет быстро решать проблемы.

6. Как контролировать температуру и влажность вокруг ИБП?

Внешний датчик окружающей среды предоставляет информацию о температуре и влажности вокруг ИБП. Пользователи могут получить к ним доступ через SNMP/сетевую карту.

7. Как долго работают батареи ИБП?

Зависит от таких факторов, как емкость, модель, использование, окружающая среда и т. д. Расчетный срок службы батареи малого и среднего ИБП составляет в среднем 4–5 лет, а батареи ИБП большего размера — 8–10 лет.

Важность ИБП (источник бесперебойного питания) в системах управления

Первые концепции непрерывного электропитания были представлены в начале 20-го века, когда в 1934 году был выдан первый патент на устройство ИБП. Несколько десятилетий спустя современные ИБП появились в эпоху ПК, когда жесткие диски были менее стойкими, чем тех, кого мы видим сегодня. Внезапное отключение питания в серверной стойке с большей вероятностью может привести к физическому повреждению и повреждению каталогов на жестком диске.

Что такое ИБП?

ИБП, или источник бесперебойного питания, представляет собой устройство, выполняющее две основные функции:

  • Это система аварийного энергоснабжения, которая обеспечивает резервный источник энергии во время сбоев в электроснабжении. В зависимости от продолжительности отключения ИБП может поддерживать работу системы достаточно долго, пока коммунальные службы или генераторы не подключатся к сети, или он может предоставить достаточно времени для правильного отключения системы и предотвращения потери данных.
  • Защищает от скачков напряжения и провалов напряжения, которые могут повредить чувствительное электронное оборудование.

В настоящее время большинство компьютеров оснащены твердотельными накопителями (SSD), которые практически не содержат движущихся частей и могут лучше противостоять сбоям питания. Прочие устройства и ИТ-инфраструктура стали более надежными, а время загрузки значительно сократилось.

Однако, даже несмотря на эти достижения, ИБП остаются незаменимым решением, обеспечивающим надежность и еще больше повышающим непрерывность бизнеса. Хотя надежность энергосистемы США оценивается в 99 баллов.9%, это число по-прежнему означает примерно 9 часов потери электроэнергии в год для промышленности и среднего домохозяйства.

Кроме того, экстремальные погодные явления, такие как зимний шторм в Техасе в начале февраля, еще больше подчеркнули важность быстрого доступа к резервным источникам питания.



Типы ИБП

Существует три основных типа ИБП, также известных как топологии. Это:

  • Одиночное преобразование (резервное и линейно-интерактивное)
  • Двойное преобразование
  • Многорежимный



Одиночное преобразование

Системы ИБП с одним преобразованием непрерывно измеряют входную мощность переменного тока от коммунальных служб и переключаются на питание от батареи, когда входная мощность переменного тока выходит за установленные пределы.Питание от батареи используется до тех пор, пока входной переменный ток не вернется к нормальным уровням или не будет исчерпан уровень заряда.

Существует два основных подтипа ИБП с одним преобразованием: резервные и линейно-интерактивные.

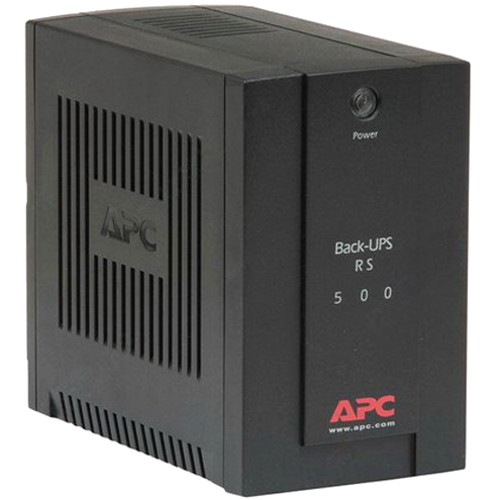

Резервный ИБП

— это самая простая и широко доступная конструкция ИБП. Они созданы для многих видов коммерческой бытовой электроники, таких как ПК, системы наблюдения и безопасности, банковские услуги и услуги в точках продаж, среди прочего. Резервный ИБП обнаруживает распространенные проблемы с входным питанием (пониженное напряжение, скачки напряжения) и в этих случаях переключается на резервное питание от батареи. Они оснащены инверторами для преобразования мощности постоянного тока от батареи в мощность переменного тока на выходе.



Рис. 1. BR700G от Schneider Electric, ИБП, обычно используемый с ПК. Изображение предоставлено Dell



Линейно-интерактивные ИБП

оснащены трансформаторами для регулирования нештатных условий входного переменного тока без переключения на питание от батарей. Линейно-интерактивные ИБП, широко используемые в бытовой электронике, также могут быть надежным решением для серверов среднего уровня.Существенным преимуществом перед резервными ИБП является возможность использовать питание от батарей для защиты от частотных аномалий. Линейно-интерактивные ИБП в среднем дороже резервных ИБП.



Двойное преобразование

Системы двойного преобразования, также известные как «онлайн» ИБП, преобразуют мощность дважды. На первом этапе входная мощность переменного тока преобразуется в постоянный ток и подается на инвертор. Затем мощность постоянного тока преобразуется обратно в переменный ток и направляется на выход для питания подключенного оборудования.



Рис. 2. Система ИБП Eaton 9PXM для центров обработки данных, розничной торговли и других критически важных ИТ-приложений. Изображение предоставлено Eaton



Как и в системах с одним преобразованием, как только входная мощность выходит за пределы установленного диапазона допустимых значений, ИБП переключается на питание от батареи и питает выходной инвертор. Этот тип ИБП обеспечивает высокий уровень изоляции подключенных компонентов от внешнего электропитания и обычно рекомендуется для критически важных ИТ-инфраструктур, таких как серверные.



Многомодовый

Как следует из названия, многорежимные ИБП используют функции систем одинарного и двойного преобразования для достижения более высокого уровня защиты и эффективности. Многорежимный ИБП работает как линейно-интерактивный при нормальных условиях входной мощности.

В случае скачка или падения напряжения ИБП переходит в режим двойного преобразования, чтобы лучше изолировать подключенное оборудование. В случае полной потери сетевого питания ИБП действует как резервный и использует питание от резервной батареи.



ИБП в системах управления

Источники бесперебойного питания в системах управления могут иметь различные размеры в зависимости от типа подсистемы.



Центры обработки данных и серверные комнаты

Центры обработки данных и серверные, играющие жизненно важную роль во многих современных автоматизированных системных инфраструктурах, являются наиболее распространенными и хорошо изученными местами интеграции блоков ИБП. В этих областях используется либо многорежимное, либо двойное преобразование — цель состоит в том, чтобы поддерживать работу критически важных серверов во время отключения электроэнергии.

В зависимости от продолжительности отключения питания и размера ИБП резервного питания может быть недостаточно для поддержания работоспособности системы. В этом случае ИБП обеспечивает как минимум достаточное время для мягкого отключения системы, что помогает избежать потери данных и подготавливает к плавному перезапуску.



Рис. 3. ИБП DiamondPlus 1100 с возможностью горячей замены от Mitsubishi Electric. Изображение предоставлено Mitsubishi Electric



Одной из ключевых характеристик ИБП в этих приложениях является время переключения.Из-за того, что некоторые транзакции данных происходят в течение миллисекунд, время переключения должно быть меньше или незаметным, чтобы избежать нарушения процесса. Это функция, над улучшением которой работают многие производители ИБП.



ПЛК и физические серверы

С другой стороны, для систем, управляемых ПЛК, и некоторых физических серверов интеграция ИБП может быть более сложной, и ее преимущества недостаточно понятны. Проблема возникает, когда задействованы движения и процессы, связанные с большим потреблением энергии. В этом случае проектирование ИБП с резервным питанием, способным работать в течение всего периода отключения электроэнергии, может быть неосуществимым или экономически нецелесообразным.

Преимущество использования резервного питания для менее резкой остановки и выключения систем сохраняется. Используя в качестве примера транспортные системы, ИБП может обнаружить потерю входной мощности и подготовить систему управления к остановке после плавного перехода к замедлению. Это может помочь избежать обрушений и столкновений и, таким образом, имеет последствия для безопасности.

Децентрализованные физические серверы также используются в системах управления (во многих случаях на базе Windows).Подобно ПК, эти серверы должны быть защищены от скачков напряжения, а также обеспечивать надлежащее отключение системы в случае сбоя.

Независимо от того, используются ли ПЛК, децентрализованные физические серверы, центры обработки данных или серверные комнаты, большинство промышленных систем требуют двойного преобразования или многорежимного ИБП. Эти типы ИБП предотвращают потерю данных и помогают подготовиться к плавному перезапуску системы.

Источники бесперебойного питания

для морской обороны

Это сложное оборудование для преобразования энергии предназначено для использования на военных кораблях, создавая непрерывный поток энергии для критически важных систем.В случае отключения электроэнергии Источники бесперебойного питания (ИБП) для морской обороны продолжают питать корабль от аккумуляторных аккумуляторов. После восстановления питания ИБП автоматически возвращается к входному питанию и перезаряжает свои батареи.

ИБП также можно использовать в качестве стабилизатора напряжения для блокировки скачков напряжения, скачков напряжения и переходных процессов, а также для поддержания стабильного напряжения на обслуживаемом оборудовании.



833 Серия
Источник бесперебойного питания (ИБП) переменного тока

Leonardo DRS мощностью 3 кВА обеспечивает резервное питание с кондиционированием для оборудования управления, контроля и связи, где необходим чистый и надежный источник питания. Вход в ИБП осуществляется от бортовой сети переменного тока 440 В, 60 Гц, 3 фазы, соответствующей стандарту MIL-STD-1399, раздел 300. Система ИБП обеспечивает 115 В переменного тока, 60 Гц, 1 фазу, высококачественную выходную мощность.

В случае потери входной мощности или если качество электроэнергии выходит за допустимые пределы, система ИБП продолжает обеспечивать выходную мощность в течение указанного времени с помощью аккумуляторных аккумуляторов, а после восстановления автоматически возвращается к входной мощности сети.

Каждая система ИБП состоит из силового блока, в котором находится силовая электроника, а также цепи управления и связи, а также аккумуляторного блока, в котором находятся аккумуляторные батареи.В системе ИБП используются круглые разъемы MIL-SPEC для входа, выхода и подключения батарейного блока.


ОСОБЕННОСТИ

  • Среднее время наработки на отказ (MTBF) — 40 000 часов
  • ЖК-дисплей состояния
  • Возможность встроенного тестирования (BIT)
  • Оперативное обслуживание аккумуляторов и зарядных устройств
  • Простой протокол сетевого управления (SNMP) связь и параметры управления

Загрузить техническое описание ИБП переменного тока 3 кВА

Глоссарий системной терминологии | Источник бесперебойного питания

Активное резервирование

Параллельная конфигурация ИБП, в которой несколько ИБП с одинаковой мощностью подключены параллельно и распределяют нагрузку. В случае выхода из строя одного блока ИБП другие блоки берут на себя его долю без перерыва в подаче питания на нагрузку.

Альтернативный источник питания

Резервный источник, используемый на случай сбоя в сети. Время подключения и продолжительность источника зависят от типа используемого источника.

Время поддержки

Время, в течение которого ИБП может снабжать номинальную нагрузку мощностью номинального качества при отключении сетевого питания. Это время зависит от батареи и эффективности ИБП.Типичное резервное копирование занимает от пяти минут до нескольких часов.

Аккумулятор на полках

Система установки аккумуляторных элементов, при которой элементы размещаются на нескольких вертикально расположенных полках или стеллажах, изготовленных из изоляционного материала.

Батарея (рекомбинация)

Аккумулятор со степенью рекомбинации газа не менее 95 %, т. е. не требуется доливка воды в течение срока службы аккумулятора. Так, обычно называют «необслуживаемым».

Аккумулятор (ярусный)

Система установки элементов аккумуляторных батарей, при которой элементы размещаются на ярусах из изоляционного материала.

Батарея (вентилируемая)

Аккумуляторные элементы оснащены заправочным отверстием для дистиллированной деминерализованной воды, используемой для добавления свободного электролита.

Аккумуляторные элементы

Взаимосвязанные элементы батареи, которые обеспечивают электроэнергию, создаваемую электролитической реакцией.

Автоматический выключатель батареи

Автоматический выключатель постоянного тока для защиты батареи ИБП.

BMS (система управления зданием)

Система, используемая для управления/мониторинга инженерных коммуникаций и систем здания.Обычно он состоит из датчиков, приводов и программируемых контроллеров, подключенных к центральному компьютеру или нескольким компьютерам, оснащенным специальным программным обеспечением.

Байпас

Действие по отключению ИБП и питанию критической шины от электросети. Это можно сделать как вручную, для обслуживания, так и автоматически в случае сбоя или перегрузки.

Зарядное устройство

Устройство, связанное с выпрямителем и используемое для снабжения батареи электроэнергией (постоянным током), необходимой для перезарядки и/или подзарядки батареи

Автоматический выключатель (аккумулятор)

Автоматический выключатель постоянного тока для защиты батареи ИБП.

Проводимость

Техническая характеристика проводимости является реальной частью комплексной проводимости. Это мера реакции тока электрической цепи, возникающая при приложении импульса переменного напряжения известной частоты и амплитуды. Сименс — это международная единица измерения, которую иногда называют «MHOS», что, конечно же, означает Ом, написанный наоборот. Проводимость также иногда называют «допуском» или «принятием», потому что она связана с электрической (проводящей) эффективностью цепи. Значение проводимости — это один из способов измерения резистивной характеристики любой батареи или элемента. По мере старения и выхода из строя аккумуляторов их внутреннее сопротивление, как правило, увеличивается, поскольку поверхность пластины может сульфатироваться или терять активный материал, что неблагоприятно влияет на его работоспособность. Это увеличение сопротивления можно наблюдать при снижении показаний проводимости. Это мера этого снижения с течением времени, которую можно использовать для расчета потери емкости элемента или батареи по мере ее возникновения. Это делается без разрядки элемента или батареи, и действует простое эмпирическое правило; высокая проводимость — это ХОРОШО, низкая — обычно ПЛОХО.

Кос фи

Измерение фазового сдвига между волной тока и волной напряжения, наблюдаемой на клеммах нагрузки, питаемой переменным током заданной частоты.

Кос фи1

Измерение фазового сдвига между основной волной тока и основной волной напряжения, наблюдаемой на клеммах нелинейной нагрузки.

Крест-фактор (Fc)

Отношение между пиковым значением тока и действующим значением тока.

Ток (пусковой)

Временный ток, наблюдаемый в сети, когда электрические устройства находятся под напряжением, как правило, из-за магнитных цепей устройств.Эффект измеряется максимальным пиковым значением тока и создаваемым им среднеквадратичным значением тока.

Гармоники тока

Весь переменный ток, который не является абсолютно синусоидальным, состоит из основной гармоники и определенного числа гармоник тока, которые являются причиной его деформации (искажения) по сравнению с теоретической синусоидой. Для каждой гармоники тока порядка n и среднеквадратичного значения In существует гармоника напряжения со среднеквадратичным значением Un. Если Zsn — выходное сопротивление источника напряжения для гармоники n-го порядка, то: Un = Zsn x In

Токовая петля (20 мА)

Система передачи, используемая на некоторых устройствах и обеспечивающая лучшую производительность, чем RS232C. Он обеспечивает высокую степень помехозащищенности и прост в реализации, но не стандартизирован.

Искажение (индивидуальное)

Отношение между среднеквадратичным значением гармоники n-го порядка и среднеквадратичным значением основной гармоники.

Искажение (всего)

Отношение между действующим значением всех гармоник несинусоидальной переменной периодической величины и основной гармоникой. Это значение также может быть выражено как функция индивидуального искажения каждой гармоники Hn = Yn /Y1

Электромагнитная совместимость

Возможность устройства нормально работать при установке рядом с другими устройствами с учетом помех, излучаемых каждым устройством, и их взаимной чувствительности.

Фильтр (фазосдвигающий)

Фильтр, используемый для уменьшения, если необходимо, общих искажений, вызванных гармониками тока, вводимыми в сеть перед ИБП его выпрямителем-зарядным устройством. Фильтрация лучше, чем у традиционных фильтров типа L или C.

Плавающее напряжение

Напряжение постоянного тока подается на аккумулятор для поддержания уровня заряда. Это напряжение зависит от типа батареи, количества ячеек и рекомендаций производителя.

Теорема Фурье

Теорема, утверждающая, что любая несинусоидальная периодическая функция (частота f) может быть представлена ​​в виде суммы членов (рядов), состоящих из: na синусоидального члена с частотой f, называемой основной частотой, n синусоидальных членов с частотами, кратными целым числам основной частоты (гармоник), na возможная составляющая постоянного тока, где n — целое число. n = 1 соответствует основной, n > 1 гармонике n-го порядка.

Гармоник

Синусоидальный член разложения в ряд Фурье периодической функции.Гармоника (или гармоническая составляющая) n-го порядка характеризуется: Yn – среднеквадратичное значение данной гармонической составляющей, w – угловая частота основной гармоники, связанная с частотой соотношением: w = 2¼f; phin — фазовый угол данной гармонической составляющей при t = 0,

.

Гармоники (ток и напряжение)

Весь переменный ток, который не является абсолютно синусоидальным, состоит из основной гармоники и определенного числа гармоник тока, которые являются причиной его деформации (искажения) по сравнению с теоретической синусоидой.Для каждой гармоники тока порядка n и среднеквадратичного значения In существует гармоника напряжения со среднеквадратичным значением Un. Если Zsn — выходное сопротивление источника напряжения для гармоники n-го порядка, то: Un = Zsn x In

Высокочастотные помехи

Высокочастотный паразитный ток, который либо проводится (электростатическое происхождение), либо излучается (электромагнитное происхождение) устройством.

Индивидуальное искажение

Отношение между среднеквадратичным значением гармоники n-го порядка и среднеквадратичным значением основной гармоники.

Пусковой ток

Временный ток, наблюдаемый в сети, когда электрические устройства находятся под напряжением, как правило, из-за магнитных цепей устройств. Эффект измеряется максимальным пиковым значением тока и создаваемым им среднеквадратичным значением тока.

Помехи (высокочастотные)

Высокочастотный паразитный ток, который либо проводится (электростатическое происхождение), либо излучается (электромагнитное происхождение) устройством.

Инвертор

Блок ИБП, воспроизводящий синусоидальный выходной сигнал (регулируемый и без разрывов) с использованием постоянного тока, подаваемого от выпрямителя-зарядного устройства или аккумулятора.Основными элементами инвертора являются преобразователь постоянного тока в переменный, система регулирования и выходной фильтр.

Инвертор (автономный или резервный)

Конфигурация ИБП, в которой инвертор монтируется параллельно линии питания нагрузки и резервирует электроэнергию. Эта конфигурация обеспечивает существенное снижение затрат, но применима только для малой мощности, менее 3 кВА, поскольку приводит к прерыванию продолжительностью до 10 мс во время передачи и не фильтрует пусковые токи.

Инвертор (онлайн)

Конфигурация ИБП, в которой инвертор устанавливается последовательно между сетью и нагрузкой.Вся мощность, потребляемая нагрузкой, проходит через инвертор. Это единственная конфигурация, используемая для высокой производительности.

Нагрузка (линейная)

Нагрузка, для которой форма напряжения и форма тока аналогичны или совпадают по фазе. Напряжение и ток связаны законом Ома U(t) = Z x I(t).

Нагрузка (нелинейная)

Нагрузка (обычно с импульсным источником питания), генерирующая основные гармоники тока. Форма волны тока не совпадает по фазе с формой волны напряжения. Закон Ома не применим.Его можно использовать только с каждой гармоникой.

Мощность нагрузки

Полная мощность Pu, которую обеспечивает инвертор ИБП при заданных условиях нагрузки. Он меньше или равен номинальной мощности Pn. Отношение Pu/Pn определяет % нагрузки инвертора.

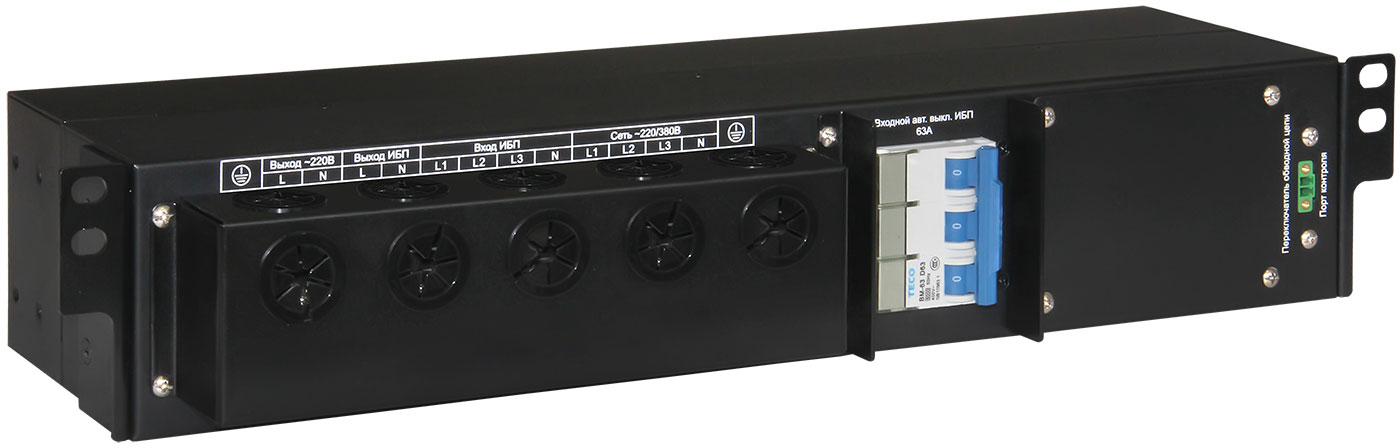

Сервисный байпас (обходной)

Ряд автоматических выключателей с ручным управлением, создающих параллельное замыкание перед размыканием (предпочтительно) вокруг ИБП и статического выключателя. После подачи питания все питание нагрузки подается через байпас, и ИБП может быть полностью обесточен, что позволяет выполнять любые действия по обслуживанию.Микроотключение (или микропрерывание) Полная потеря питания на 10 мс.

MTBF (среднее время наработки на отказ)

Математический расчет продолжительности нормальной работы ремонтируемого устройства между отказами. Произведение, выраженное в часах, является показателем надежности устройства.

MTTF (среднее время до отказа)

Математический расчет продолжительности нормальной работы неремонтопригодного устройства, т.е. для которого невозможна наработка на отказ.Произведение, выраженное в часах, является показателем надежности устройства.

MTTR (среднее время ремонта)

Математический расчет (или среднее статистическое, если доступно) времени, необходимого для ремонта устройства.

Уровень шума

Акустический уровень источника шума в децибелах, измеренный в соответствии с применимым стандартом ISO.

Нелинейная нагрузка

Нагрузка (обычно с импульсным источником питания), генерирующая основные гармоники тока.Форма волны тока не совпадает по фазе с формой волны напряжения. Закон Ома не применим. Его можно использовать только с каждой гармоникой.

Автономный инвертор (или резервный)

Конфигурация ИБП, в которой инвертор монтируется параллельно линии питания нагрузки и резервирует электроэнергию. Эта конфигурация обеспечивает существенное снижение затрат, но применима только для малой мощности, менее 3 кВА, поскольку приводит к прерыванию продолжительностью до 10 мс во время передачи и не фильтрует пусковые токи.

Он-лайн инвертор

Конфигурация ИБП, в которой инвертор устанавливается последовательно между сетью и нагрузкой. Вся мощность, потребляемая нагрузкой, проходит через инвертор. Это единственная конфигурация, используемая для высокой производительности.

Выход (номинальный)

Полная мощность Pn, которую ИБП может обеспечить при заданных условиях нагрузки (коэффициент мощности = 0,8).

Общее искажение

Отношение между действующим значением всех гармоник несинусоидальной переменной периодической величины и основной гармоникой.Это значение также может быть выражено как функция индивидуального искажения каждой гармоники Hn = Yn /Y1

Процентная нагрузка

Отношение между мощностью Pu, потребляемой нагрузкой, и номинальной выходной мощностью Pn системы ИБП (Pu/Pn). Иногда упоминается как коэффициент нагрузки.

Фазовый фильтр

Фильтр, используемый для уменьшения, если необходимо, общих искажений, вызванных гармониками тока, вводимыми в сеть перед ИБП его выпрямителем-зарядным устройством. Фильтрация лучше, чем у традиционных фильтров типа L или C.

Коэффициент мощности (л)

Отношение между активной мощностью (истинной мощностью) P, подаваемой на нагрузку, и полной мощностью S, подаваемой на указанную нагрузку источником питания переменного тока.

Источник питания (альтернативный)

Резервный источник, используемый на случай сбоя в сети. Время подключения и продолжительность источника зависят от типа используемого источника.

Источник питания (безопасность)

Источник питания для нагрузок, определяемых действующими нормами безопасности как критические.На этот источник питания не должны влиять перебои в сети, и он, как правило, отделен от других источников питания.

ШИМ (широтно-импульсная модуляция)

Метод высокочастотного прерывания инвертора с использованием средств регулирования, позволяющих быстро изменять ширину импульса в течение одного периода, что позволяет поддерживать выходную мощность инвертора в допустимых пределах даже для нелинейных нагрузок.

Номинальная мощность

Полная мощность Pn, которую ИБП может обеспечить при заданных условиях нагрузки (коэффициент мощности = 0.8).

Реактивное сопротивление (субпереходное Uscx %, для генератора)

Относительное измерение (%) внутреннего сопротивления генератора переменного тока во время гармонических явлений. Это реактивное сопротивление, также называемое продольным переходным реактивным сопротивлением генератора, иногда обозначается как X”d. Для наиболее распространенных генераторов значение находится в диапазоне от 15 до 20%. Оно может снизиться до 12% для оптимизированных систем и до 6% для специальные устройства

Рекомбинационная батарея

Аккумулятор со степенью рекомбинации газа не менее 95%, т.е.е. нет необходимости добавлять воду в течение срока службы батареи. Так, обычно называют «необслуживаемым».

Выпрямитель/зарядное устройство

Компонент ИБП, потребляющий от сети мощность, необходимую для питания инвертора и плавающего заряда или перезарядки батареи. Переменный входной ток выпрямляется и затем распределяется на инвертор и аккумулятор.

Резервирование (активно)

Параллельная конфигурация ИБП, в которой несколько ИБП с одинаковой мощностью подключены параллельно и распределяют нагрузку.В случае выхода из строя одного блока ИБП другие блоки берут на себя его долю без перерыва в подаче питания на нагрузку.

Резервирование (резерв)

Конфигурация ИБП, в которой один или несколько ИБП работают в режиме ожидания, без нагрузки или только с частичной нагрузкой, и могут немедленно резервировать неисправный ИБП путем непрерывного переключения нагрузки, осуществляемого статическим переключателем.

Надежность

Вероятность того, что устройство выполнит требуемую функцию при заданных условиях в течение заданного периода времени.Действующее значение переменного тока с гармониками Действующее значение Yrms несинусоидального переменного тока может быть определено на основе токов отдельных гармоник: где Y – действующее значение основной гармоники.

RS232C (рекомендуется стандартный RS232C)

Стандарт

, определяющий схемы связи между устройствами для синхронной и асинхронной передачи по следующим типам линий: двухпроводным, четырехпроводным, двухточечным, телефонным линиям и местным линиям связи с короткими кабелями.Хотя стандарт распространяется только на передачу на расстояние до 15 метров, часто можно обеспечить правильную передачу на большие расстояния, используя высококачественный экранированный кабель в достаточно удовлетворительной электрической среде. Большинство терминалов и устройств на рынке могут реализовать этот стандарт передачи.

RS422A (рекомендуемый стандарт RS422A)

Стандарта

RS232C достаточно для передачи в нормальных условиях. Для передачи в условиях помех или на большие расстояния стандарт RS422A предлагает вариант дифференциальной работы со сбалансированным напряжением, что обеспечивает гораздо более высокие характеристики.Более того, его можно использовать для многоточечных соединений, обычно до десяти точек подключения (один отправитель и до десяти получателей).

RS485 (рекомендуется стандартный RS485)

Этот стандарт аналогичен RS422A, за исключением того, что количество возможных соединений больше, и до 32 отправителей могут быть соединены с таким же количеством получателей. Эта система специально разработана для локальных сетей.

Установка безопасности

Установка, питающая электрическое оборудование, которое может иметь непосредственное влияние на безопасность пользователей и поэтому должно оставаться под напряжением даже в случае сбоя в сети. Как правило, характеристики источника питания и условия переключения на безопасный источник для такого электрического оборудования регулируются применимыми нормами.

Защитный источник питания

Источник питания для нагрузок, определяемых действующими нормами безопасности как критические. На этот источник питания не должны влиять перебои в сети, и он, как правило, отделен от других источников питания.

Переключатель статического байпаса

Устройство силовой электроники, которое можно использовать для переключения с одного источника на другой без прерывания подачи питания.В ИБП переключение осуществляется с сети 1 на сеть 2 и обратно. Передача без перерыва возможна благодаря отсутствию механических частей и сверхбыстрому переключению электронных компонентов.

Сверхпереходное реактивное сопротивление генератора (Uscx %)

Относительное измерение (%) внутреннего сопротивления генератора переменного тока во время гармонических явлений. Это реактивное сопротивление, также называемое продольным переходным реактивным сопротивлением генератора, иногда обозначается как X”d.Для большинства распространенных генераторов значение колеблется от 15 до 20%. Он может снизиться до 12% для оптимизированных систем и до 6% для специальных устройств.

Термический побег

Тепловой разгон происходит в батарее VRLA, когда скорость внутреннего тепловыделения превышает скорость, с которой тепло может рассеиваться в окружающую среду. Обычно это вызвано чрезмерным напряжением заряда или высокой температурой окружающей среды. По мере повышения температуры увеличивается внутренний ток, что приводит к повышению внутренней температуры и самоподдерживающемуся циклу разгона.Если это состояние будет продолжаться в течение длительного периода времени, температура батареи VRLA может повышаться до тех пор, пока в конечном итоге элементы не высохнут, а контейнер, если он пластиковый, может размякнуть (100°C), разорваться и расплавиться (160°C). опасное состояние, которое может привести к материальному ущербу, пожару и причинению вреда персоналу.

Генератор Тевенина

Для данной нагрузки можно рассматривать источник питания как генератор напряжения, называемый генератором Тевенина, состоящим из генератора идеального напряжения Uo, включенного последовательно с внутренним импедансом Zs: n Uo — напряжение, измеренное на клеммы нагрузки, учитывая, что нагрузка должна быть отключена (клеммы нагрузки образуют разомкнутую цепь), n Zs — эквивалентное полное сопротивление, если смотреть на клеммы нагрузки (опять же считается разомкнутой цепью), полученное путем короткого замыкания вышестоящего генератора напряжения (с).

Допуск в %

Предел допустимых отклонений для данного количества, выраженный в процентах от номинального значения.

Напряжение короткого замыкания трансформатора (Uscx %)

Относительное измерение (%) внутреннего сопротивления трансформатора. Это полное сопротивление короткого замыкания обычно называют напряжением короткого замыкания, поскольку оно измеряется во время испытания на короткое замыкание (замыкание вторичной обмотки, на которое действует ток, равный In). Для наиболее распространенных трехфазных трансформаторов это значение колеблется от 3 до 6%.

UL

Underwriters Laboratories (UL) — неправительственная, некоммерческая сертификационная организация в США, в которой представлены не только государственные органы, но и группы потребителей, «экспортные» услуги, исследования и т. д. После сертификации продукт может иметь маркировку UL.

ИБП (источник бесперебойного питания)

Электрическое устройство, обеспечивающее интерфейс между источником питания от сети и чувствительными нагрузками (компьютерные системы, контрольно-измерительные приборы и т. д.).). ИБП подает синусоидальный переменный ток без помех и со строгими допусками по амплитуде и частоте. Как правило, он состоит из выпрямителя/зарядного устройства и инвертора вместе с аккумулятором для резервного питания в случае сбоя в сети.

ИБП (параллельно с резервированием)

ИБП, состоящий из нескольких параллельно соединенных ИБП с одинаковой выходной мощностью (P), каждый из которых оснащен своей батареей. Если один блок выходит из строя, один или несколько других берут на себя образовавшуюся избыточную нагрузку.Если ИБП имеет номинальную мощность n x P и состоит из n + k блоков, k — это уровень резервирования для всего набора из n + k блоков.

ИБП (параллельный без резервирования)

ИБП, состоящий из нескольких (n) параллельно соединенных блоков ИБП с одинаковой выходной мощностью (P), каждый из которых оснащен своей батареей для больших нагрузок. Общий выпуск равен количеству единиц, умноженному на их индивидуальный выпуск (n x P). В этой конфигурации ни один ИБП не является резервным.

ИБП (одиночный)

ИБП, состоящий из одного блока ИБП (выпрямитель/зарядное устройство, инвертор и байпас) и батареи.

Вентилируемый аккумулятор

Аккумуляторные элементы оснащены заправочным отверстием для дистиллированной деминерализованной воды, используемой для добавления свободного электролита.

Напряжение (плавающее)

Напряжение постоянного тока подается на аккумулятор для поддержания уровня заряда. Это напряжение зависит от типа аккумулятора, количества ячеек и рекомендаций производителя.

Гармоники напряжения

Весь переменный ток, который не является абсолютно синусоидальным, состоит из основной гармоники и определенного числа гармоник тока, которые являются причиной его деформации (искажения) по сравнению с теоретической синусоидой.Для каждой гармоники тока порядка n и среднеквадратичного значения In существует гармоника напряжения со среднеквадратичным значением Un. Если Zsn — выходное сопротивление источника напряжения для гармоники n-го порядка, то: Un = Zsn x In

Проверка состояния источника бесперебойного питания

Источник бесперебойного питания (ИБП) — это резервный аккумулятор, который обеспечивает резервное питание в случае выхода из строя основного источника питания.

Знание того, как проверить состояние источника бесперебойного питания, должно стать одним из первых шагов на пути к качественному удаленному мониторингу. Вы должны знать, как работает ваша система резервного питания, чтобы обеспечить бесперебойную работу сети в любое время.


Развертывание удаленного терминала для мониторинга состояния ИБП

Чтобы иметь возможность проверить состояние вашего ИБП в любой момент, необходимо, чтобы ваша система ИБП всегда находилась под полным контролем.

Итак, для этого вам необходимо развернуть блок удаленной телеметрии (RTU) для измерения напряжения аккумуляторов на удаленных объектах. С помощью RTU вы можете установить пороговые значения аварийных сигналов для каждой отдельной батареи в цепи резервного питания.Это означает, что если напряжение выходит за пределы или ниже установленных пределов, RTU выдает сигнал тревоги. Кроме того, если какая-либо батарея в цепочке выходит за пределы установленного нормального диапазона, также будет установлен сигнал тревоги.

В некоторых случаях резервные батареи имеют собственные внутренние системы контроля производительности. Имейте в виду, однако, что в случае сбоя ИБП их встроенная система мониторинга также выйдет из строя. Вы не можете слепо доверять этим встроенным системам мониторинга, чтобы предупредить вас, когда произойдет серьезная проблема.

Лучше всего использовать высококачественное RTU-устройство.


Убедитесь, что доступ к вашим текущим аналоговым значениям и пороговым сигналам тревоги возможен через SNMP, через мастер-станцию, через встроенный веб-интерфейс вашего RTU, а также через SMS/оповещения по электронной почте.

Важные функции Ваш RTU должен контролировать ИБП

Что следует искать в RTU, который будет поддерживать резервную батарею? Существуют важные функции, которые вам нужны, чтобы ваше устройство могло предоставить вам обзор всего оборудования на удаленных площадках. Вот некоторые из этих функций:

Отслеживание напряжения

Один неисправный аккумуляторный блок может ухудшить производительность и срок службы вашего массива аккумуляторов, поэтому важно использовать высокотехнологичную систему мониторинга аккумуляторов.Лучше следить за всей строкой, чем вообще ничего не делать. Однако это не скажет вам, сколько клеток деградировало и степень повреждения. Это означает, что этот метод не повысит надежность вашей сети на 100%.

Многие системы имеют только один датчик для всего комплекта батарей. Это предупредит вас о проблеме, но вы не сможете узнать, какая батарея на самом деле вызывает проблему.

В большинстве случаев, однако, одна батарея сдохнет, но остальные батареи компенсируют это.Который оказывает остальные батареи. Но вы не будете уведомлены об этом, потому что датчик может только прочитать, что все еще работает.

Таким образом, наилучшей практикой при мониторинге напряжения вашего ИБП является наличие датчиков, контролирующих каждую из ваших ячеек в отдельности. Эти датчики будут смотреть не только на низкие напряжения, но и на разницу между ячейками и среднее значение всех ячеек. Этот метод не только позволит избежать простоя сети, но и продлит срок службы ваших аккумуляторов.

Температура батареи

Ваш ИБП защитит ваши критически важные операции в случае сбоев в подаче электроэнергии. Очень важно, чтобы вы знали, сколько энергии у вас осталось.

Для этого очень важен контроль напряжения. Но это не единственное, что вы можете сделать. Температура ваших батарей также является хорошим показателем для определения состояния вашей батареи.

Если температура поднимется слишком высоко, вы поймете, что, вероятно, что-то не так.Таким образом, пара аналоговых входов (один для напряжения и один для температуры) — это хороший метод мониторинга, который вы можете применить на практике.

Немедленные уведомления

Одним из основных преимуществ развертывания высококачественного удаленного терминала для мониторинга состояния вашего ИБП является то, что он должен предоставить вам множество вариантов уведомлений для оперативных отчетов о тревогах. Вот некоторые из этих вариантов:

  • через SNMP на главную станцию ​​

  • непосредственно к вам через текстовые сообщения или электронные уведомления 24×7.Это может представлять собой разницу между отключением электроэнергии и временем безотказной работы.

    Благодаря гибким, подробным и немедленным уведомлениям вы не останетесь в неведении, не зная, что ваше критически важное оборудование не работает. И нужные люди узнают о тревогах в нужное время.


    У нас есть решение для вас

    Мониторинг и проверка состояния вашей системы ИБП является важной частью действительно надежной сети.

    Когда мы работаем с нашими клиентами, первое, что мы рекомендуем, это простое измерение напряжения цепи.Аналоговый вход RTU обычно может обрабатывать любое обычное напряжение постоянного тока (-48 В постоянного тока, +24 В постоянного тока, +12 В постоянного тока). Аналоговые входы NetGuardian, например, могут измерять любое напряжение от -90 вольт постоянного тока до +90 вольт постоянного тока.

    Если у вас уже есть RTU с аналоговым входом общего назначения, вы можете просто подключить к нему свою батарею для измерения напряжения (и, косвенно, оставшегося времени работы от батареи).

    Более элегантная опция, которую можно заказать для RTU NetGuardian, — аналоговый канал с внутренней проводкой.

Добавить комментарий

Ваш адрес email не будет опубликован.
