Мультиметры серии MY – технические характеристики, описание, документация / Библиотека / Элек.ру

  • 23 апреля 2019 г. в 14:13
  • 295

  • Поделиться

  • Пожаловаться

Назначение

Цифровой мультиметр MY измеряет величины силы постоянного и переменного тока, постоянного и переменного напряжения, сопротивления, коэффициента усиления биполярных транзисторов и eмкости конденсаторов. Высокое входное сопротивление не вносит погрешности при измерениях величин и говорит о высокой точности прибора.

Выбор пределов измерения величин производится вручную путем установки нужного положения многопозиционного переключателя.

С помощью мультиметрa можно проверять полупроводниковые диоды и прозванивать электрические цепи. Результаты измерений выводятся на крупный цифровой 31/2 -разрядный ЖК-дисплей. Питание осуществляется от одной батареи 9В. Система автоматического отключения питания выключит прибор после примерно 40 минут его бездействия.

Рабочее положение измерительного прибора можно изменять с помощью упора на тыльной стороне корпуса.

Преимущества

  • Cконструированы в соответствии с IEC-1010, касающийся электронной измерительной техники с категорией перегрузок CAT II и загрязнения 2.
  • Жидкокристаллический дисплей с максимальным отсчетом 1999-19999.
  • Измерение емкости, частоты и температуры.
  • Звуковой прозвон цепей и проверка диодов и транзисторов.
  • Проверка проводимости.
  • Измерение h31э биполярных транзисторов.
  • Высокая точность измерений.
  • Метод измерения – АЦП двойного интегрирования.

Технические характеристики

ОбозначениеЗначение
MY-60MY-61MY-62MY-63MY-65MY-67MY-68
Режим выбора пределов измеренияручнойавтоматический
Кол-во измерений в секунду2-32
Разрядность ЖКД31/241/233/4
Постоянное напряжение U=0,1 мB-1000 B0,01 мB-1000 B0,1 мB-1000 B
Переменное напряжение U~0,1 мB-700 B0,1 мB-750 B1 мB-750 B
Переменны ток I~0,1 мкА-10 А10 мкА-10 А0,1 мкА-10 А10 мкА-10 А0,1 мкА-10 А
Постоянный ток I=0,01 мкА-10 А1 мкА-10 А0,1 мкА-10 А10 мкА-10 А0,1 мкА-10 А
Диапазон частот по переменному току40-400 Гц40-1000 Гц40-400 Гц40-1000 Гц
Сопротивление R0,1 Ом-200 МОм0,01 Ом-200 МОм0,1 Ом-40 МОм0,1 Ом-32,6 МОм
Входное сопротивление R10 МОм
Емкость Снет1 пФ-20 мкФ0,1 пФ-20 мкФнет100 пФ-32,6 мкФ
Память “HOLD”нетесть
Частота Fнет1 Гц-20 кГцнет10 Гц-150 кГц
Коэфф. усиления транзисторов h31эдо 1000
Режим “прозвонка”меньше 50 Oмменьше 25 Oм
Диод-тестесть
Питание9 В
Габариты, мм91x189x31,5
Вес, г (с батареей)310
СервисИндикация разряда батарейки Индикация перегрузки “1”Графичес. лин. шкала
ПрочеенетАвтовыключение измерительного прибора через ~40 мин.
Фотографии, изображения
Скачать документацию

Производитель

Компания «МФК ТЕХЭНЕРГО» образована в 1990 году. За прошедшие годы компания стала одной из крупнейших производственно-коммерческих компаний в России, специализирующейся на низковольтном электротехническом оборудовании. На долгосрочной основе мы осуществляем комплексные поставки электротехнического оборудования для предприятий: ГУП «Московский метрополитен», СУ-155, «Главмос», ГК «ПИК», ГК «Стройтэк», «Капитал Групп», ГУП «Мосстройресурс», ОАО «Российские железные дороги» и РАО «ЕЭС России», ОАО «Газпром», ОАО «Концерн Росэнергоатом».

Смотрите также компании в каталоге, рубрика «Мультиметры портативные»

Похожие документы

×
  • ВКонтакте
  • Facebook
  • html”>Twitter
  • Pinterest

Мультиметры цифровые || «Электроприбор»

Testo 760 Мультиметр цифровой  1. Цифровой мультиметр — Testo 760-1  2. Цифровой мультиметр — Testo 760-2  3. Цифровой мультиметр — Testo 760-3  Testo 760-1 мультиметр цифровой  При измерении таких электрических параметров, как сила тока, напряжение или сопротивление, вы рассчитываете на абсолютно надежные измерительные инструменты. Прибор Testo 760-1 – это цифровой мультиметр, устанавливающий новые стандарты надежности. По сравнению со […]

Fluke 106 Мультиметр цифровой  Цифровой мультиметр Fluke 106 подстраивается под ваш стиль работы! Благодаря специальной форме он удобно помещается в ладони, поэтому вы с легкостью сможете использовать его в любых условиях работырабочих условиях.

Мультиметры Fluke 106 позволяют измерить значения различных электрических параметров такие как: напряжение постоянного и переменного тока до 600В, сопротивление до 40 МОм, […]

АММ-1042 Мультиметр — ЖКИ 3 разряда (1999 отсчётов), подсветка — Входной импеданс при измерении постоянного и переменного напряжения 10 МОм — Рабочая частота при измерении переменного напряжения от 50 до 400 Гц — Ручной и автоматический выбор диапазона — Функция удержания показаний — Полная защита от перегрузок на всех диапазонах — Автоматическая индикация полярности — […]

MAS830 Мультиметр цифровой Мультиметр MAS830 измеряет постоянное и переменное напряжение, постоянный ток и сопротивление в цепи. А так же с помощью данного прибора можно проводить тестирование диодов и прозвонку целостности цепи. Мультиметр MAS830 является портативным мультиметром, компактные размеры позволяют всегда носить его с собой.

Но, несмотря на малые размеры, данный мультиметр обладает широким функционалом и […]

MAS838 Мультиметр цифровой Мультиметр цифровой MAS838 предназначен для измерения постоянного и переменного напряжения, постоянного тока, сопротивления и проверки диодов и коэффициента усиления транзисторов. Некоторые модели позволяют проверять температуру, снабжены звуковым пробником (прозвонкой) и имеют подсветку дисплея. Технические параметры мультиметра MAS838 Выбор пределов измерений ручной Диапазоны измерения постоянного напряжения 600 Диапазоны измерения переменного напряжения 600 Диапазоны […]

MS5209 Тестер сопротивления заземления, аналоговый Основные характеристики тестера MS5209: — Сопротивление заземления: 10/100/1000Ω/250V: ±5.0% от полной шкалы — Тестовый ток 2mA, что позволяет измерять сопротивление без отключения схемы измерения — Шаговое напряжение: 30V (около 5KΩ/V), 40 – 400Hz: ±5.

0% от полной шкалы — Режим автопроверки Технические параметры тестера MS5209: Вес, 3.09 кг

MS5308 Портативный RLC-метр с автовыбором диапазонов Портативный LCR-метр MS5308 имеет микропроцессорное управление и предназначен для измерения индуктивности L, емкости C, сопротивления R, импеданса |Z|, тангенса угла потерь D, добротности Q, угла сдвига фазы Θ, а также эквивалентного последовательного сопротивления конденсаторов и катушек индуктивности (ESR). Питание LCR-метра MS5308 осуществляется от 8-ми батарей 1,5В типа AA. LCR-метр […]

MS5900 Детектор последовательности фаз Детектор последовательности фаз MS5900 (индикатор чередования фаз) предназначен для определения порядка чередования фаз в трехфазных цепях переменного тока, а также направления вращения трехфазных двигателей. Диапазоны измерений детектора последовательности фаз MS5900: — Номинальное напряжение определения фазы: 120 В ~ 400 В — Рабочая частота: 2 Гц ~ 400 Гц — Потребляемый ток: […]

MS5902 RTD Детектор автоматических выключателей / тестер розеток Детектор автоматических выключателей/тестер розеток MS5902 предназначен для обнаружения требуемого автоматического выключателя или предохранителя и для тестирования розеток. У вас больше не возникнет затруднений при поиске выключателя, соответствующего данной розетке или прибору. Прибор для поиска скрытых коммуникаций. Особенности тестера MS5902 RTD: Бесконтактная идентификация линии или автомата Звуковая и […]

MS6013 Измеритель С (емкости конденсаторов) MS6013  – C-метр предназначен для измерения ёмкости конденсаторов Диапазоны 200пФ / 2000пФ / 0,02мкФ / 0,2мкФ / 2мкФ / 20мкФ / 200мкФ / 2000мкФ / 20000мкФ Разрядность шкалы 1999 отчетов Технические параметры измерителя MS6013 Измерение сопротивления Нет Измерение емкости Да Измерение индуктивности Нет Госреестр РФ Нет Вес, г 550

MS6100 Частотомер (10Гц — 1.3ГГц) MS6100 недорогой универсальный частотомер с диапазоном частот 10Гц — 1.3ГГц. Основные характеристики частотомера MS6100: — Измерение периода и суммарной частоты. — Генератор выходного сигнала 10 МГц. — Режим «Data hold» (сохранение данных).

— Дисплей: 8 разрядов. — Диапазон частот: 10Гц-1.3ГГц. — Пределы измерений: канал А 10 — 100 МГц; канал […]

MS6610 Измеритель освещенности, люксметр Основные характеристики люксметра MS6610: Бюджетный цифровой люксметр MS6610 предназначен для измерения освещенности. Контрастный ЖК-дисплей позволяет легко считывать показания даже при ярком освещении. Измеритель освещенности MS6610 имеет функцию удержания показания результата измерения. — Измерение силы света в диапазоне 0 — 50000 лк — Дисплей 3½ разряда (max. 1999) — Точность 5% — […]

MS6708 Измеритель уровня шума  Прибор разработан в соответствии со стандартами IEC651 тип 2, ANSI S1.4 тип 2. — Измерительный диапазон: от 30 до 130 дБ, автоматический выбор диапазона. — Два «весовых» частотных фильтра звукового давления, А и С. — Два интервала выборки: высокая скорость (FAST) / низкая скорость (SLOW). — Функция сохранения максимального значения (МАХ).

[…]

MS6810 Тестер кабеля Кабельный тестер MS6810 предназначен для многофункционального использования при проверке сетевых кабельных линий из коаксиального кабеля (BNC), экранированного кабеля на витых парах (DTP) и неэкранированного кабеля на витых парах (STP). Прибор позволяет автоматически определять обрыв, короткое замыкание, перестановки пар или реверсированные пары. Все испытания может проводить один человек с помощью дистанционного пульта, находящегося […]

MS6811 Тестер кабеля Основные характеристики тестера MS6811: — Позволяет проверять кабели из неэкранированных и экранированных витых пар на соответствие стандартам 10Base-T, Token Ring, 568A и 568B. — Длина проверяемого кабеля: от 0.4 до 200 метров. — Проверка на обрывы, короткие замыкания, перекрестные, перепутанные и расщепленные пары. — Проверка целостности экранировки кабеля. — Режим DEBUG, позволяющий […]

MS6813 Тестер кабеля Данный прибор является ручным тестером сетевых кабелей и идеально подходит для прокладки, тестирования, обслуживания и осмотра коаксиальных кабелей (BNC), неэкранированных (UTP) и экранированных (STP) витых пар. Прибор также позволяет быстро и удобно тестировать режимы работы телефонных линий и сильно упрощает их прокладку и обслуживание. Особенности тестера MS6813: — Тестирование коаксиальных кабелей (BNC), […]

MS6818 Прибор (локатор) для поиска скрытой проводки, кабеля Кабельный локатор MS6818 — профессиональный прибор для поиска скрытой проводки или кабеля в стенах, позволяющий определять места разрывов и коротких замыканий в скрытой проводке, кабелях, теплом полу. В комплекте: генератор и приемник — Обнаружение кабелей, электропроводки, труб подачи воды и газа, скрытых в стенах или земле. — […]

MS8209 Мультиметр цифровой — Разрядность шкалы мультиметра 4000 отсчетов — Постоянное напряжение: 400m/4/40/400/600V: ±0.7% — Переменное напряжение: 400m/4/40/400V: ±0.8%, 600V: ±1.0% — Сопротивление: 400/4K/40K/400K/4MΩ: ±1.2%; 40MΩ: ±2.0% — Емкость конденсаторов: 4n/40n/400n/4μ/40μ/200μ: ±3. 0% — Температура: -20°С -400°С: ±3.0%(0.1°С), 20°С — 1000°С: ±3.0%(1°С) — Прозвонка соединений — Подсветка дисплея — Измерение влажности: 30% — 95%RH погрешность 5.0% […]

MS8211 Цифровой автоматический мультиметр-щуп Цифровой мультиметр MS8211 — карманный прибор, позволяющий измерять постоянное и переменное напряжение, сопротивление. Имеет режим «прозвонка», диод-тест. Особенность мультиметра MS8211 заключается в наличии бесконтактного датчика напряжения (NCV) с регулировкой чувствительности. Мультиметр MS8211 имеет звуковую и световую индикацию. Модель работает от 2 батареек 1.5 В ААА. Характеристики мультиметра MS8211: — Максимальное значение […]

MS8211D Цифровой автоматический мультиметр-щуп — Разрядность шкалы мультиметра: 2000 отсчетов — Автоматический/ручной выбор диапазона измерения — Постоянное напряжение: 200mV/2/20/200/600V: ±0.7% — Переменное напряжение: 200mV/2/20/200V: ±0. 8% 600V: ±1.0% — Постоянный ток: 20m/200mA: ±1.5% — Переменный ток: 20m/200mA: ±2.0% — Сопротивление: 200/2/20/200/2M/20MΩ: ±1.0% — Тест логических уровней КМОП и ТТЛ (+ двухцветная светодиодная индикация) — Удержание показаний […]

MS8216 Мультиметр цифровой Профессиональный мультиметр MS8216  самый маленький и легкий, с широким спектром функций и специальным отделением для щупов. Общие характеристики мультиметра MS8216: — Количество разрядов индикатора 3 3/4 —  Измерение постоянного напряжения — Измерение переменного напряжения — Измерение сопротивления — Измерение частоты — Измерение электроемкости — Тестирование диодов — Тестирование транзисторов — Автоматическое отключение […]

MS8217 Мультиметр цифровой — Разрядность шкалы мультиметра: 4000 отсчетов — Коэффициент подавления синфазных сигналов: 100дБ — Постоянное напряжение: 400mV: ±1.0%, 4/40/400/1000V: ±0. 5% — Переменное напряжение: 400mV: ±3.0%, 4/40/400/1000V: ±1.0% — Постоянный ток: 400μ/4m/40m/400m/4/10A: ±1.5% — Переменный ток: 400μ/4m/40m/400m/4/10A: ±1.5% — Сопротивление: 400/4K/40K/400K/4MΩ: ±0.5%, 40MΩ: ±1.5% — Частота (при измерении напряжения или тока): 50/500/5K/50K/100KHz: ±0.1% — […]

MS8229 Мультиметр цифровой Цифровой мультиметр MS8229 объединяет в себе сразу пять измерительных приборов с непревзойденными характеристиками. Помимо основных функций мультиметра (измерения величин силы постоянного и переменного тока, постоянного и переменного напряжения, сопротивления), MS8229 позволяет измерять температуру, влажность, уровень звукового поля и уровень внешней освещенности. Прибор полностью соответствует международному стандарту IEC1010-1 CATII 1000V / CATIII 600V. […]

MS8233A Универсальный мультиметр Прибор MS8233A является портативным мультиметром, компактные размеры позволяют всегда носить его с собой. Но, несмотря на малые размеры, данный мультиметр обладает широким функционалом и это выгодно отличает его от других. Прибор имеет функцию удержания результата измерений DATA HOLD для тех случаев, когда измерения проводятся в труднодоступных местах и не всегда есть возможность […]

MS8236 Мультиметр цифровой Мультиметр MS8236 — это уникальный прибор, сочетающий в себе функции цифрового мультиметра и кабельного тестера. В случае использования прибора как цифрового мультиметра он способен измерять постоянное и переменное напряжение до 600 Вольт, постоянный и переменный ток до 10 ампер, сопротивление до 20 Мегаом, а так же проверять диоды и проверять цепи на […]

MS8239C Мультиметр цифровой Мультиметр MS8239C измеряет постоянный и переменный ток, постоянное и переменное напряжения, сопротивление, емкость конденсаторов, частоту сигнала, скважность импульсов (отношение периода следования импульсов и их длительности) и температуру. Большой 33/4-разрядный ЖК дисплеем с индикацией максимального значения величины измерения 3999 имеет подсветку, которая помогает в помещениях с недостаточной освещенностью. Мультиметр MS8239C может проверять полупроводниковые […]

MS8250D Мультиметр Мультиметр MS8250D имеет стандартный функционал – измерения напряжения, тока, сопротивления, емкости, частоты, прозвонки цепи и проверки диодов. Но так же прибор обладает встроенным устройством бесконтактного обнаружения напряжения, предусматривает возможность измерения минимальных, максимальных и относительных значений. Результаты измерений фиксируются на дисплее, на котором отображаются не только 6600-разрядные показатели, но и аналоговая шкала на 66 […]

MS8251B Мультиметр цифровой  MS8251B — цифровой мультиметр с функцией бесконтактного детектирования высокого напряжения — NCV. Отличительной чертой данной модели является большой двухстрочный монохромный дисплей с аналоговой шкалой и яркой подсветкой, позволяющий одновременно отображать несколько параметров, также мультиметр позволяет выполнять относительные измерения, тестировать диоды, проверять целосность электрической цепи со звуковой индикацией. Стоит отметить реализацию функций отображения минимальных […]

MS8261 Мультиметр цифровой Мультиметр MS8261 полностью соответствует международному стандарту IEC1010-1 CAT II 1000V / CAT III 600V. Прибор обладает большим 3½-разрядным ЖК дисплеем c подсветкой с максимальным индицируемом значением параметра измерения 1999, причем одновременно со значением индицируются единицы измерения измеренного параметра. Цифровой мультиметр MS8261 позволяет измерять значения силы тока постоянного и переменного напряжения, значения постоянного […]

MS8264 Мультиметр цифровой Цифровой мультиметр MS8264 является вторым представителем новой серии MS826x. В отличие от начальной модели MS8261 данная модель позволяет дополнительно к имеющимся функциям измерять частоту сигнала и температуру. Прибор полностью соответствует международному стандарту IEC1010-1 CAT II 1000V / CAT III 600V. Большой 31/2-разрядный ЖК дисплей c подсветкой с максимальным выводимым значением параметра измерения […]

Fluke 107 Мультиметр цифровой Цифровой мультиметр Fluke 107 подстраивается под ваш стиль работы! Благодаря специальной форме он удобно помещается в ладони, поэтому вы с легкостью сможете использовать его в любых условиях работы. Fluke 107 — это простой и компактный аппарат, при помощи которого вы сможете измерить силу постоянного и переменного тока, напряжение, сопротивление. Кроме того, […]

Fluke 17B Мультиметр цифровой Мультиметр Fluke 17B относится к классу многофункциональных приборов, измеряющих с высокой точностью целый ряд параметров электрических цепей. Портативный и удобный в управлении мультиметр Fluke 17B+ отвечает высоким требованиям, которые традиционно предъявляет компания Fluke ко всем своим продуктам. Хотя тестер совмещает в себе большое количество функций различных измерительных приборов, точность измерений остаётся достаточно […]

Fluke 289 Мультиметр цифровой Цифровые мультиметры Fluke 289 для измерения истинных среднеквадратичных значений разработаны для профессионалов высшего класса в своей области. Приборы данной серии пришли на замену устройствам серии 180 и, помимо всех прежних функций, они оснащены новыми функциональными возможностями. Обе модели обеспечивают расширенную регистрацию данных в автоматическом режиме с выводом трендов на экран прибора […]

Fluke 287 Мультиметр цифровой Цифровые мультиметры Fluke 287 для измерения истинных среднеквадратичных значений разработаны для профессионалов высшего класса в своей области. Мультиметры Fluke 287 обеспечивают расширенную регистрацию данных в автоматическом режиме с выводом трендов на экран прибора без необходимости переноса данных на компьютер. Функция TrendCapture позволяет инженерам и техническим специалистам гораздо быстрее устанавливать неисправности, например, […]

АМ-7025 Мультиметр-калибратор Многофункциональные мультиметры-калибраторы технологических процессов АМ-7025 предназначены для измерения и выдачи сигналов высокоточного значения при проверке и калибровке различного оборудования (датчики, измерители, преобразователи, контроллеры и т. п.) во время проведения ремонтных или пуско-наладочных работ. Это компактные портативные приборы, необходимые в работе инженеров, наладчиков и специалистов ремонтных служб, позволяющие сэкономить время и решить широкий круг задач […]

АМ-7113 Мультиметр-калибратор процессов Многофункциональные мультиметры-калибраторы АМ-7113 предназначены для измерения и выдачи сигналов высокоточного значения при проверке и калибровке различного оборудования (датчики, измерители, преобразователи, контроллеры и т.п.) во время проведения ремонтных или пуско-наладочных работ. Это компактные портативные приборы, необходимые в работе инженеров, наладчиков и специалистов ремонтных служб, позволяющие сэкономить время и решить широкий круг задач в […]

АМ-7111 Калибратор Многофункциональные калибраторы технологических процессов AM-7111 предназначены для выдачи сигналов высокоточного значения при проверке и калибровке различного оборудования (датчики, измерители, преобразователи, контроллеры и т. п.) во время проведения ремонтных или пуско-наладочных работ. Это компактные портативные приборы, необходимые в работе инженеров, наладчиков и специалистов ремонтных служб, позволяющие сэкономить время и решить широкий круг задач в полевых […]

АМ-7070 Калибратор напряжения и тока Профессиональный калибратор AM-7070 является источником калиброванного значения напряжения и тока и предназначен для генерации регулируемого сигнала постоянного напряжения и тока при настройке и тестировании датчиков и другого оборудования в различных областях применения (ремонтные службы, нефтяная и химическая промышленность, испытательные лаборатории, производство и контроль качества, учебные заведения). Дополнительно имеется функция измерения […]

АМ-7079 Мультиметр-калибратор процессов В качестве мультиметра прибор может измерять постоянное и переменное напряжение, постоянный и переменный ток, сопротивление, частоту, проводить тестирование диодов и осуществлять прозвонку цепи. Кроме того АМ-7079 позволяет выполнять измерения температуры при помощи выносных термопар S, B, E, K, J, T, N типа, а также термоспротивлений типа PT100 и Cu50. Как калибратор, прибор имеет функции […]

АМ-1038 Мультиметр цифровой Профессиональный мультиметр АМ-1038 имеет базовую погрешность 0,03%. Предназначен для измерения постоянного и переменного тока/напряжения, сопротивлении, емкости, частоты, могут отображать dBm и позволяет все это вывести на компьютер через USB-интерфейс с гальванической развязкой. Также этот прибор имеет множество дополнительных функций. — Дисплей 50 000 единиц — Базовая погрешность 0,03% — True RMS — […]

АММ-1149 Мультиметр Мультиметр АММ-1149 представляет собой надёжный прибор, предназначенный для проведения широкого круга измерений. Он имеет большой ЖК индикатор (50000 отсчётов) с крупными цифрами и графической шкалой. ЖКИ 4½ разряда (50000 отсчётов), подсветка Графическая шкала Входной импеданс при измерении постоянного и переменного напряжения >10 МОм Рабочая частота при измерении переменного напряжения от 50 до 20000 […]

АММ-1178 Мультиметр цифровой Мультиметр цифровой АММ-1178 предназначен для измерения напряжения переменного и постоянного тока, силы переменного и постоянного тока, сопротивления, ёмкости, частоты, коэффициента заполнения, dBm и температуры (с помощью термопар и терморезисторов). Прибор тестирует диоды и проверяет целостность электрической цепи. Особенности цифрового мультиметра АММ-1178 — TrueRMS измерения (40 Гц-1 кГц) — Измерение постоянного / переменного […]

АММ-1139 Мультиметр цифровой Промышленный водонепроницаемый True RMS прецизионный мультиметр АММ-1139 обеспечивает безопасность и точность измерений в любых условиях и предоставляют пользователю максимум возможностей. Прибор имеет  многофункциональный ЖКИ высокого разрешения с подсветкой и аналоговой шкалой, а так же  пик-детектор, функцию регистратора и режим измерения токовой петли. Особенности мультиметра АММ-1139 — ЖКИ 5 разрядов (40 000 отсчётов), […]

АММ-1028 Мультиметр цифровой Профессиональный водонепроницаемый True RMS мультиметр АММ-1028 высокой разрядности (11 000 отсчётов) сочетает в себе точность измерений, широкий функционал, простоту эксплуатации, надёжность и безопасность эксплуатации. Цифровой мультиметр АММ-1028 предназначен для измерения с высокой точностью напряжения и силы постоянного и переменного тока, сопротивления, ёмкости, частоты и температуры, а также тестирования диодов и проверки целостности […]

АММ-1130 Мультиметр TrueRMS мультиметр АММ-1130 позволяет выполнять измерения постоянного/переменного тока и напряжения, сопротивления, емкости, температуры, частоты, коэффициента заполнения с высокой точностью (до 0,1%), а также обладает широким набором возможностей, в том числе: тестирование диодов, прозвонку цепи, фиксацию текущих, пиковых, минимальных и максимальных значений. Модель АМ-1130 предусматривает возможность подключения к ПК через USB-интерфейс. Программное обеспечение реализует […]

АММ-1037 Мультиметр Технические характеристики  мультиметра АММ-1037 — ЖК дисплей с подсветкой: 4 1/2 разряда, 19999 отсчетов — TrueRMS измерения (40 Гц…1 кГц) — Скорость измерения 3 раза/сек — Базовая погрешность 0,1% — Входной импеданс 10 МОм — Автоматический и ручной выбор диапазонов — Удержание текущих значений — Тест диодов и прозвонка цепи — Индикатор разряда батарей — […]

АММ-1015 Мультиметр Технические характеристики мультиметра АММ-1015 — ЖК дисплей с подсветкой: 4 1/2 разряда, 19999 отсчетов — TrueRMS измерения (40 Гц…1 кГц) — Скорость измерения 3 раза/сек — Базовая погрешность 0,1% — Входной импеданс 10 МОм — Автоматический и ручной выбор диапазонов — Удержание текущих значений — Индикатор разряда батарей — Автовыключение питания (15 минут) […]

АМ-1108B Мультиметр цифровой — TrueRMS измерения (20 Гц-1 кГц) — Измерение постоянного / переменного напряжения и тока — Измерение переменного напряжения и тока с постоянной составляющей (AC+DC) — Измерение сопротивления, ёмкости, частоты и коэффициента заполнения — Измерение температуры термопарами К-типа и термосопротивлениями PT-100 — Функции прозвонки цепи и тестирование диодов — Двухстрочный цифровой дисплей (22000/2200 отсчетов) […]

АМ-1189 Мультиметр — Дисплей: двойной цифровой ЖК с LED подсветкой и аналоговой шкалой (51 сегмент). — Разрядность первичного цифрового дисплея 50000 отсчетов, вторичного — 5500 отсчетов — Три режима измерений: быстрый (FAST), медленный (SLOW), регистратор — Скорость обновления: 14 раз/сек (FAST режим) — TRUE RMS измерения (AC, AC+DC) — Автоматический и ручной выбор диапазонов измерения […]

АМ-1108 Мультиметр цифровой AM-1108 это ручной мультиметр с батарейным питанием, предназначеный для измерения широкого спектра электрических параметров, а так же имеющий функцию регистратора и возможность подключения к ПК. Технические характеристики мультиметра AM-1108 — Широкий двойной ЖК-дисплей (68х37 мм) — Контрастная белая подсветка (автоотключение через 0…9000 с) — Изменяемый входной импеданс при измерении dB — Базовая […]

АМ-1152 Мультиметр Мультиметр AM-1152 повышенной безопасности предназначен для измерений постоянного и переменного тока и напряжения, сопротивления, емкости, частоты, температуры, коэффициента заполнения, проверки диодов и прозвонки электрических цепей. Модель АМ-1152 обеспечивает высокую степень электробезопасности благодаря быстродействующим предохранителям, стойким к большим токам КЗ (сертификат VDE/UL 30kA/1000V) и подключения к ПК через USB-интерфейс. Программное обеспечение  реализует отображение текущего […]

АМ-1061 Мультиметр цифровой Цифровой мультиметр АМ-1061 выполнен в корпусе из ударопрочного полистирола. Высота цифр на ЖКИ у этой модели 23 мм. Для быстрого измерения параметров переменного напряжения в нем предусмотрено измерение частоты и коэффициента заполнения импульсного сигнала. При измерении переменного напряжения и тока отображаются истинные среднеквадратичные значения (TrueRMS). Технические характеристики мультиметра АМ-1061 Измеряемая величина Диапазон […]

АМ-1171 Мультиметр с опцией Bluetooth Мультиметр AM-1171 предназначен для измерения постоянного и переменного тока и напряжения, сопротивления, ёмкости, частоты, проверки диодов и прозвонки электрических цепей. Модель АМ-1171 предусматривает возможность измерения температуры и подключения к ПК через USB-интерфейс. Программное обеспечение реализует, отображение текущего значения и истории измерений в виде таблицы и графика с определением максимального, минимального и […]

АМ-1060 Мультиметр цифровой Корпус мультиметра АМ-1060 выполнен из ударопрочного полистирола. Разнообразные сервисные режимы и функции значительно ускоряют проведение измерений этим прибором. Технические характеристики мультиметра АМ-1060 Измеряемая величина Диапазон Погрешность постоянное напряжение 0,1 мВ…1000 В 0,5% переменное напряжение 0,1 мВ…1000 В 1,0% постоянный ток 0,1 мкА…10 А 1,0% переменный ток 0,1 мкА…10 А 1,0% сопротивление 0,1 […]

АМ-1118B Мультиметр Данный прибор имеет широкий набор функций от измерения напряжения до измерения температуры, с возможностью передачи данных на компьютер через встроенный USB-интерфейс с гальванической развязкой. Программное обеспечение  реализует отображение текущего значения и истории измерений в виде таблицы и графика с определением максимального, минимального и среднего значений, обработки и сохранения в файлы данных на ПК. Технические […]

АММ-1218 Мультиметр цифровой Технические характеристики мультиметра АММ-1218 — Большой ЖК дисплей (58,5 мм х 41 мм) с подсветкой: 3 5/6 разряда, 5999 отсчетов — TrueRMS измерения (40 Гц…1 кГц) — Скорость измерения 3 раза/сек — Базовая погрешность 0,5% — Входной импеданс ≥10 МОм — Автоматический и ручной выбор диапазонов — Удержание текущих значений — Режим […]

АМ-1142 Мультиметр Мультиметр AM-1142 предназначен для измерений постоянного и переменного тока и напряжения, сопротивления, емкости, частоты, температуры, коэффициента заполнения, проверки диодов и прозвонки электрических цепей. Модель АМ-1142 предусматривает возможность подключения к ПК через USB-интерфейс. Программное обеспечение реализует отображение текущего значения и истории измерений в виде таблицы и графика с определением максимального, минимального и среднего значений, обработки […]

АМ-1118 Мультиметр цифровой Данный прибор имеет широкий набор функций от измерения напряжения до измерения температуры, с возможностью передачи данных на компьютер через встроенный USB-интерфейс с гальванической развязкой. Программное обеспечение реализует отображение текущего значения и истории измерений в виде таблицы и графика с определением максимального, минимального и среднего значений, обработки и сохранения в файлы данных на ПК. […]

АММ-3033 Мультиметр — RLC метр Мультиметр АММ-3033 представляет собой многофункциональный прибор, который позволяет не только измерять напряжение постоянного и переменного тока, частоты, выполнять измерения значений постоянного и переменного тока, но и выполнять измерения значений сопротивления, емкости и индуктивности на тестовых частотах до 10 кГц. Также в приборе имеется возможность сохранения измеренных данных на SD-карту в […]

АММ-3031 Мультиметр цифровой Комбинированный водонепроницаемый RLC-мультиметр АММ-3031 — универсальный прибор для тестирования оборудования и входящих в его состав компонентов. Особенности мультиметра АММ-3031 — ЖКИ 4 разряда (6 000 отсчётов), подсветка, бысродействующая графическая шкала — Базовая погрешность 0,1% — Функция удержания текущих, минимальных и максимальных показаний (HOLD/MIN/MAX) — Режим относительных измерений (REL) — Автовыбор диапазонов — […]

АМ-1019 Мультиметр цифровой Данный прибор высоко оценят специалисты, решающие широкий круг профессиональных задач. Количество и разнообразие дополнительных опций, реализованных в этом приборе, позволяют Вам выбрать прибор подходящий именно для Вашей работы. Кроме основных измерений прибор также измеряет освещенность, уровень шума, влажность воздуха. — Дисплей 3999 единиц — Измерение освещенности, уровня шума, влажности воздуха — Автоматический […]

АММ-1062 Мультиметр цифровой Комбинированный мультиметр «6 в 1» АММ-1062 сочетает в себе функции измерения как электрических так и физических величин: температуры, влажности, уровня шума и освещённости. Прибор имеет многофункциональный ЖКИ с подсветкой, отображающий одновременно 3 измеряемых параметра. Встроенный шумомер может применяться на производстве, в образовательных учреждениях, офисных и жилых помещениях, а так же звукозаписывающих студиях, […]

АМ-1016 Мультиметр цифровой Этот универсальный прибор объединяет в себе функции мультиметра и тестера телефонных линий и кабелей компьютерных сетей. При помощи АМ-1016 можно проверить T568A, T568B, 10Base-T, Token Ring. — 3½ цифры LCD, макс. показание 1999 — Тестовое гнездо телефонной линии RJ-11 — Тестовое гнездо кабелей «витая пара» RJ-45 — Индикатор разряда батареи — Тестирование […]

АМ-1081 Мультиметр Мультиметр АМ-1081 предназначен для измерений постоянного и переменного тока и напряжения, сопротивления, емкости, частоты, проверки диодов и прозвонки электрических цепей. Подзарядка встроенного аккумулятора производится от ручного генератора, может питаться от батарей. Технические характеристики мультиметра АМ-1081 Параметр Значение Напряжение DC 50/60 Гц Диапазон 6 В / 60 В / 600 В Разрешение 0,001 В […]

АММ-1063 Мультиметр цифровой Мультиметр «карандашного» типа АММ-1063 идеально подходит для тестирования электронных схем и компонентов (резисторов, конденсаторов, диодов), а так же проверки целостности цепей (прозвонки). Особенности мультиметра АММ-1063 — ЖКИ 4 разряда (6000 отсчётов) — Функция удержания текущих, минимальных и максимальных значений — Автоматический и ручной выбор диапазонов — Автоотключение питания (без возможности отключения функции) […]

АММ-1179 Мультиметр — ЖКИ 4 3/4 разряда (40000 отсчётов), подсветка — Графическая шкала — Входной импеданс при измерении постоянного / переменного напряжения >10 / 9 МОм — TrueRMS измерения — Рабочий диапазон частот при измерении переменного напряжения от 50 до 1000 Гц — Крест-фактор ≤3 до 500 В, ≤1,5 до 500 В — Функция захвата […]

АМ-1006 Мультиметр Компактный прибор АМ-1006 обеспечивает широкий набор функций, высокую точность измерений и отвечает всем требованиям к современным мультиметрам. Благодаря своей универсальности, он может заменить сразу несколько измерительных приборов при проверке или наладке каких-либо электронных устройств. — Измерение постоянного и переменного тока и напряжения, сопротивления, емкости, температуры, частоты — Проверка диодов, звуковая прозвонка цепи — […]

M300 Мультиметр цифровой Мультиметр M300 может с успехом применяться для работ: в цехах, мастерских и в домашних условиях. Щупы убираются в специальную выемку в корпусе. Технические характеристики мультиметра M300: — Максимальное индицируемое число: 3999 — Индикация разряда батарей — Индикация перегрузки — Измерение постоянного напряжения — Измерение переменного напряжения — Измерение постоянного тока — Измерение […]

АМ-1180 Мультиметр цифровой Компактный мультиметр АМ-1180 обеспечивает измерение постоянного и переменного напряжения, постоянного и переменного тока, сопротивления. При использовании совместно с прибором дополнительного кабеля и программного обеспечения можно осуществлять передачу данных в компьютер через порт RS-232 с оптической развязкой. Технические характеристики мультиметра АМ-1180 Измеряемая величина Диапазон Погрешность постоянное напряжение 100 мкВ…600 В 0,5% переменное напряжение […]

M320 Мультиметр цифровой Цифровой мультиметр M320 обладает автоматическим переключением пределов измерений. Для осуществления каких-либо измерений, достаточно включить прибор и с помощью кругового переключателя выставить тип величины, которую надо измерить (напряжение, ток, сопротивление). Мультиметр M320 прекрасно подходит как автолюбителям для измерений напряжения бортовой сети автомобиля и прозвонки качества соединения проводников, так и для электромонтажников и инженеров. […]

АММ-1019 Мультиметр — Широкий ЖК дисплей с подсветкой 3 ½ разряда (1999 отсчетов) — Базовая погрешность 0,5% — Входной импеданс 10 МОм — Частотный диапазон при измерении напряжения 40…400 Гц — Скорость измерений: 3 изм/с — True RMS измерения — Ручной выбор диапазона — Удержание текущих значений — Тест диодов и прозвонка цепи — Тестирование […]

АМ-1009B Мультиметр Мультиметры AM-1009В предназначены для измерения постоянного и переменного (40-400 Гц) тока (до 20 А) и напряжения, сопротивления, ёмкости, проверки диодов и прозвонки цепей. Технические характеристики мультиметра AM-1009В — Широкий ЖК дисплей с подсветкой (65х45 мм) 3 ½ разряда (1 999 отсчетов) — Базовая погрешность 1,5% / Входной импеданс 10 МОм — Частотный диапазон […]

АММ-1032 Мультиметр цифровой Профессиональный и недорогой True RMS мультиметр АММ-1032 представляет собой компактный многофункциональный прибор с большим ЖКИ (6000 отсчётов) с крупными цифрами, подсветкой и аналоговой шкалой. Встроенный бесконтактный датчик напряжения переменного тока позволит Вам быстро и безопасно проверить наличие питания в цепи. Особенности мультиметра AMМ-1032 — ЖКИ 4 разряда (6000 отсчётов), подсветка — Аналоговая […]

АМ-1083 Мультиметр цифровой Мультиметры АМ-1083 предназначены для измерения постоянного и переменного (40-400 Гц) тока (до 20 А) и напряжения, сопротивления, ёмкости, проверки диодов и прозвонки цепей. Технические характеристики мультиметра АМ-1083 — Широкий ЖК дисплей с подсветкой (65х45 мм) ЖКИ 3 ½ разряда, (1 999 отсчетов) — Базовая погрешность 0,5% / Входной импеданс 10 МОм — […]

АММ-1071 Мультиметр Мультиметр АММ-1071 представляет собой надёжный и недорогой прибор предназначен для проведения типичных измерений. Он имеет большой ЖК индикатор (4000 отсчётов) с крупными цифрами. Особенности мультиметра АММ-1071 — ЖКИ 4 разряда (4000 отсчётов), подсветка — Входной импеданс при измерении постоянного и переменного напряжения 10 МОм — Рабочая частота при измерении переменного напряжения от 45 […]

АММ-1009 Мультиметр цифровой Мультиметр АММ-1009 представляет собой надёжный и простой прибор, имеющий широкий набор типичных измерительных функций и большой ЖКИ (4000 отсчётов) с крупными цифрами и подсветкой. Его можно применять для диагностики автомобильных цепей и мощных бытовых приборов, благодаря расширенному диапазону тока (кратковременно до 20 А). Особенности мультиметра АММ-1009 — ЖКИ 3 1/2 разряда (4000 […]

АММ-1008 Мультиметр цифровой Мультиметр АММ-1008 представляет собой надёжный и недорогой прибор, имеющий широкий набор типичных измерительных функций и большой ЖКИ (2000 отсчётов) с крупными цифрами и подсветкой. Его можно так же применять для диагностики автомобильных цепей и мощных бытовых приборов, благодаря расширенному диапазону тока (кратковременно до 20 А). Особенности мультиметра АММ-1008 — ЖКИ 3 1/2 […]

АММ-1022 Мультиметр — ЖКИ 3 разряда (1999 отсчётов), подсветка — Входной импеданс при измерении постоянного и переменного напряжения 1 МОм — Рабочая частота при измерении переменного напряжения от 40 до 400 Гц — Функция удержания показаний — Измерение коэффициента усиления по току hFE: от 0 до 1000 — Полная защита от перегрузок на всех диапазонах […]

АММ-1048 Мультиметр Особенности мультиметра АММ-1048 — ЖКИ 3 3/4 разрядов (4 000 отсчётов) — Бесконтактный индикатор напряжения — Фонарик — Входной импеданс >7,5 МОм — Рабочая частота на переменном токе/напряжении 50…60 Гц — Автоотключение питания (15 минут бездействия, неотключаемое) — Индикация выхода за пределы диапазона «OL» — Индикатор разряда батареи — Предохранители 0,4 А/600 В […]

АММ-1216 Мультиметр цифровой — Большой ЖК дисплей (58,5 мм х 41 мм) с подсветкой: 3 5/6 разряда, 5999 отсчетов — TrueRMS измерения (40 Гц…1 кГц) — Базовая погрешность 0,5% — Входной импеданс ≥10 МОм — Скорость измерения 3 раза/с — Автоматический и ручной выбор диапазонов — Удержание текущих значений — Режим относительных измерений — Тест […]

АМ-1092 Мультиметр цифровой Портативный цифровой мультиметр АМ-1092 с автоматическим выбором диапазонов и имеющий графическую шкалу-32 сегмента. Технические характеристики мультиметра АМ-1092 Измеряемая величина Диапазон Погрешность постоянное напряжение 100 мкВ…600 В 0,5% переменное напряжение 1 мВ…600 В 0,5% постоянный ток 0,1 мкА…10 А 1,0% переменный ток 0,1 мкА…10 А 2,5% сопротивление 0,1 Ом…30 МОм 1,0% — Дисплей […]

АВМ-1061 Вольтметр высокочастотный Комбинированный прибор  АВМ-1061 сочетающий в одном корпусе: высокочастотный вольтметр, измеритель уровня сигнала, частотомер. Данный вольтметр позволяет проводить высокоточные измерения напряжения и уровня сигнала на частотах до 1,2 ГГц. Основные характеристики прибора АВМ-1061 — Частотный диапазон: 9 кГц…1,2 ГГц. ВЧ пробник. — Диапазон измерения амплитуды: 1 мВскз…10 В скз (50 Ом). — Диапазон […]

АВМ-1084 Милливольтметр двухканальный Двухканальный милливольтметр АВМ-1084 предназначен для проведения измерений напряжения и мощности в лабораторных условиях с базовой погрешностью до 1%. Основные характеристики прибора АВМ-1084 — Измерение: переменного напряжения (mV, V) в диапазоне 0,1 мкВ…300 В (5 Гц…5 МГц) мощности (W) математических функций: dBm, dBmV, dBV, Vp-p относительных измерений: dB, %, Min/Max — Базовая погрешность […]

АВМ-1165 Милливольтметр Двухканальный милливольтметр АВМ-1165 имеет разрешение 4½ и предназначен для проведения измерений напряжения и мощности в лабораторных условиях с базовой погрешностью до 1,5%. Основные характеристики прибора АВМ-1165 — 2 независимых канала — Разрядность до 4 ½ — Измерение переменного напряжения (mV, V) в диапазоне 50 мкВ…300 В (5 Гц…5 МГц) — Измерение мощности (-83 […]

АВМ-1164 Милливольтметр Двухканальный милливольтметр АВМ-1164 имеет разрешение 3½ и предназначен для проведения измерений напряжения и мощности в лабораторных условиях с базовой погрешностью до 1,5%. Основные характеристики прибора АВМ-1164 — 2 независимых канала — Разрядность до 3 ½ — Измерение переменного напряжения (mV, V) в диапазоне 50 мкВ…300 В (5 Гц…3 МГц) — Измерение мощности (-83 […]

АВМ-4561 Настольный универсальный мультиметр. 6 1/2 разряда Мультиметр АВМ-4561 предназначен для измерения напряжения и силы постоянного и переменного тока, сопротивления и частоты. Основные характеристики прибора АВМ-4561 — Разрядность индикатора 6½ — 12 различных измерений, постоянное/переменное напряжение, постоянный/переменный ток, 2/4 — проводное измерение сопротивления, частота/период, проверка диодов, dB/dBm и др. — TrueRMS для измерения переменного тока […]

АВМ-4551 Настольный универсальный мультиметр. 5 1/2 разряда Настольный универсальный мультиметр АВМ-4551 предназначен для измерения широкого круга величин: напряжения, тока, сопротивления, частоты, тестирования диодов. Широкие функциональные возможности мультиметра АВМ-4551, включая измерение иcтинных среднеквадратических значений (TrueRMS), изменяемую разрядность дисплея, сравнение результатов измерений с заданными значениями и возможность дистанционного управления, позволяют рекомендовать мультиметр АВМ-4551 для применения в разнообразных […]

АВМ-4552 Настольный универсальный мультиметр. 5 1/2 разряда Мультиметр АВМ-4552 — это высокоточный измеритель с разрешением дисплея 5½ разрядов, отличающийся высокой производительностью, высокой точностью измерений и широкими функциональными возможностями, включая измерение иcтинных среднеквадратических значений (TrueRMS) и возможность дистанционного управления при помощи SCPI команд. Цифровой мультиметр АВМ-4552 имеет функции автоматического измерения и анализа результатов измерений. Измерительные возможности мультиметра […]

АВМ-4081 Настольный универсальный мультиметр. 4 1/2 разряда АВМ-4081 является классическим 4 ½ разрядным TrueRMS мультиметром, который позволяет проводить измерения с базовой точностью измерения 0,02% и имеет возможность передачи данных в персональный компьютер по нескольким интерфейсам, в т.ч. Bluetooth. Основные характеристики прибора АВМ-4081 — Двойной ВФД 63000 единиц — True RMS — Bluetooth — Постоянное напряжение […]

АВМ-4142 Настольный универсальный мультиметр. 4 1/2 разряда Мультиметр АВМ-4142 предназначен для измерения напряжения и силы постоянного и переменного тока, сопротивления и частоты. Прибор имеет изменяемую разрядность дисплея и позволяет производить измерение постоянной и переменной составляющих в частотном диапазоне до 100 кГц, истинного среднеквадратичного значения (True RMS), сравнение результатов измерений с заданными значениями, проверку диодов и […]

АВМ-4085 Настольный универсальный мультиметр. 4 3/4 разряда Настольный универсальный мультиметр АВМ-4085 позволяет измерять широкий круг величин: напряжение, ток, сопротивление, частоту и др. Широкие функциональные возможности настольного цифрового мультиметра АВМ-4085, включая измерение истинных среднеквадратических значений (True RMS) и возможность передачи данных в компьютер, при невысокой цене позволяют рекомендовать цифровой мультиметр АВМ-4085 для применения в научно-исследовательских и […]

АВМ-4141 Настольный универсальный мультиметр. 4 1/2 разряда Мультиметр АВМ-4141 предназначен для измерения напряжения и силы постоянного и переменного тока, сопротивления и частоты. Прибор имеет изменяемую разрядность дисплея и позволяет производить измерение постоянной и переменной составляющих в частотном диапазоне до 100 кГц, истинного среднеквадратичного значения (True RMS), сравнение результатов измерений с заданными значениями, проверку диодов и […]

АВМ-4086 Настольный универсальный мультиметр. 4 1/2 разряда Основные характеристики прибора АВМ-4086 — Универсальный цифровой мультиметр 4½ разряда — Базовая погрешность 0,025% — TrueRMS (20 Гц…1 кГц) — Измерение: постоянное напряжение 1 мкВ…1000 В переменное напряжение 500 мВ…750 В постоянный ток 0,01 мкА…10 А переменный ток 500 мкА…10 А сопротивления 10 мОм…50 МОм (2/4-проводная схема) емкость […]

АВМ-4084 Настольный универсальный мультиметр. 4 1/2 разряда Основные характеристики мультиметра АВМ-4084 —  Мультиметр универсальный. 4 1/2 разрядов (19999 отчетов) — True RMS — Постоянное напряжение 1000 В (±0,05%) — Переменное напряжение 750 В (±0,8%) — Постоянный ток 20 А (±0,35%) — Переменный ток 20 А (±0,8%) — Сопротивление 20 МОм (±0,1%) — Емкость 200 мкФ […]

CMM-40 Мультиметр Назначение мультиметра CMM-40 Мультиметры цифровые CMM-40 разработаны для измерения основных электрических величин. Являются удобным и высокоточным инструментом, как в профессиональной деятельности, так и для бытового использования. Имеет большой контрастный дисплей с яркой диодной подсветкой, а также ударопрочный и влагонепроницаемый корпус. — измерение напряжения постоянного и переменного тока; — измерение силы постоянного и переменного […]

CMM-10 Мультиметр Назначение мультиметра CMM-10 Мультиметры цифровые CMM-10 разработаны для измерения основных электрических величин. Являются удобным, портативным и функциональным инструментом, как в профессиональной деятельности, так и для бытового использования. Корпус мультиметра выполнен из качественного пластика с прорезиненными вставками со степенью защиты — IP40. Дисплей оснащен яркой диодной подсветкой. — измерение напряжения постоянного и переменного тока […]

Тестирование мультиметров, а также об ошибках измерения / Хабр

Проведено исследование работы цифровых мультиметров в режиме вольтметра переменного тока, и стрелочного прибора. В штатных и нештатных режимах, на токах различной формы — как симметричной полярности, так и при наличии постоянной составляющей.

Содержание публикации:

  • Описание используемых приборов, и их начальная калибровка
  • Тест на синусоидальном токе различной частоты
  • Тест током прямоугольной формы
  • Тест на прямоугольном токе с постоянной составляющей
  • Тест сигналами произвольной формы, в т.ч. импульсным
  • Многозначительный вывод
  • Голосовалка

Список подопытных приборов, все они подключены параллельно:

Fluke 87-V — качественный автоматический мультиметр, способный вычислять действующее (среднеквадратичное) значение «true rms» измеряемых токов и напряжений.
UT-70C — рабочая лошадка, таскаемая везде и повсюду. Выпущен популярной фирмой Uni-T, тоже автоматический, но уже не «true rms».

И главные герои исследования — недорогой прибор MAS-830L фирмы Mastech, и совсем безродный DT-832 которые обычно насыпают ведрами на сдачу. Их я арендовал из разных мест, чтобы избежать возможных глюков конкретного единичного экземпляра.

Паспортные данные этих приборов по перем. напряжениюFluke 87-V

Переменное напряжение 0.1 мВ — 1000 В
Разрешающая способность 1 мВ
Частоты до 20 кГц
Заявленная точность 0.7 % или 2 ед. мл. разряда

UT-70C

Переменное напряжение до 1000 В
Разрешающая способность 1 мВ
Частоты 40 — 400 Гц
Заявленная точность 1.5 % или 4 ед. мл. разряда

Mastech M830L

Переменное напряжение 0,1 В — 600 В
Разрешающая способность 10 мВ
Частоты 40 — 400 Гц
Заявленная точность 0.5 % или 2 ед. мл. разряда

DT 832

Переменное напряжение 0,1 В — 750 В
Разрешающая способность 0.1 В
Частоты 40 — 400 Гц
Заявленная точность 1.2 % или 10 ед. мл. разряда


В опытах участвует и стрелочный вольтметр переменного тока В3-10А, советского производства, выпущенный в 1969 году. Это хороший качественный прибор. Данный экземпляр немного занижает показания на несколько процентов, но это будет со временем починено. В тестах он используется на пределе измерения «3v».
Подробнее о вольтметре В3-10А можно узнать тут

На принципиальной схеме цветом отмечено прохождение сигнала режиме измерения «3v».
Как видите это обычный вольтметр с диодным выпрямителем. Правда сделан очень надежно, с применением высококачественных компонентов.

И данный экземпляр действительно с военки:



Визуальное наблюдать за подаваемыми на приборы сигналами будем с помощью цифрового осциллографа Lecroy 9354TM. Он тоже лохматых годов, но до сих пор исправно работает.
Внешний вид осциллографа
Под осциллограммой сигнала находится статистика его параметров. Наиболее интересны для данного исследования те, что выделены яркостью на фото:

pkpk — полный амплитудный размах сигнала
RMS — среднеквадратичное значение
freq — частота исследуемого сигнала, или его импульсов

В колонке average наблюдаем среднее значение параметра, low и high — мин. и макс его значения в пределах выборки, sigma среднеквадратическое отклонение. Пользоваться будем только данными из колонки average.

Калибровка

Подаем на цифровые мультиметры 220 v из розетки. Стрелочный вольтметр пока отключим, т.к. ему еще не сделана профилактика после приобретения.

Также откалибруемся по постоянке, в том числе посмотрим что покажет стрелочный прибор. Подаем 2.5 v от блока питания. Осциллограф немного завышает — как оказалось по сравнению с флюком.

По этому шаблону организованы все фотографии в дальнейшем: сначала осциллограмма, под ней показания приборов.

Теперь убедившись в работоспособности приборов, начинаем тесты. Сигналы подаем от низковольтного ГСС типа Г3-36А. Конечно он не цифровик, но так даже лучше — ближе к реальным условиям.

Синусоидальный переменный ток различной частоты

Подаем напряжение 2.5 v на частотах 30Гц, 300 Гц, 3 кГц, 20 кГц, 50 кГц, и 150 кГц.

Подробности под катом

——————————————————————————

——————————————————————————

——————————————————————————

——————————————————————————

——————————————————————————



Первым как ни странно начал сливаться UT70C начиная с 3 кГц. В то время как недорогие мультиметры проскочили этот барьер — если конечно не считать что с самого начала их ошибка составляла целых 16% в сторону занижения. На 20 кГц их показания нельзя даже назвать оценочными, так что остались в адеквате только Флюк и стрелочный. Которые прошли 50 кГц еще около дела, но более высокие частоты ими измерять уже бессмысленно.

Тест током прямоугольной формы

Этот режим, как и все дальнейшие — являются нештатными для не «true rms» приборов, но всё же проведем исследование. Подаем примерно 2.5 v прямоугольного напряжения на частотах 30 Гц, 3 кГц, 30 кГц, и 100 кГц.

Подробности под катом

——————————————————————————

——————————————————————————

——————————————————————————


Показания дешевых мультиметров стали более адекватными на частотах до 3 кГц. А вот UT70C на герцах немного завысил, но выровнялся ближе к делу на 3 кГц. Более высокие частоты потянули только Флюк и стрелочный.

Прямоугольный сигнал с постоянной составляющей

Посмотрим как на них ведут себя приборы на частотах 300 Гц, 3 кГц, 50 кГц, и 200 кГц.

Подробности под катом

——————————————————————————

——————————————————————————

——————————————————————————


Очень эффектно показали себя недорогие мультиметры, для них частотный барьер кажется утратил актуальность. В то время как нормальные приборы до последнего пытаются работать мозгом процессором чтоб выжать нечто адекватное — простые вплоть до 200 кГц банально показывают амплитудное значение сигнала. Теперь понятно чем восторгаются искатели сверхъединичных технологий, и почему предпочитают именно дешевые приборы. По ним ведь легче всего получается вечняк…

Подаем сигналы сложной формы

Которые получены путем искажения прямоугольного напряжения катушками и конденсаторами.

Подробности под катом

——————————————————————————

——————————————————————————

——————————————————————————


На первом сигнале с основной частотой 5 кГц — адекватные показания только у Флюка и стрелочного прибора.
Короткие биполярные импульсы нормально переваривает Флюк (ну и конечно осциллограф тоже). А вот дешевые приборы их практически не видят. UT-70C дает ошибку более половины действующего значения, да и стрелочный тоже немалую.

Третий эксперимент на частоте 30 кГц — результат получше предыдущего, но ошибка тем не менее заметна.
В четвертом опыте снова подан ток с постоянной составляющей. Дешевые мультиметры и в этот раз выдали амплитудное значение, да еще и с некоторым превышением.

По завершении любых исследований, полагается делать вывод.

В данном случае он может быть таким

Updated: Присоединю два комментария читателей,
проясняющие парадоксальность данной статьи
Всем критикующим «измеряли не тем, не так и не то»: статья, ИМХО, является продолжением цикла про строителей сверхъединичных генераторов и как раз и призвана показать, что все эти гении от физики и электротехники, пользуясь дешевыми мультиметрами, измеряют сферического коня в вакууме, а не реальную картину в своих генераторах.
Это не сравнительный обзор тестеров, это обзор тестеров применительно именно к вечнякам, когда подобными тестерами пытаются измерять что-то на мегагерцовых частотах (или постоянку со сложными высокочастотными выбросами).


Да, но это ясно только тем кто читал эти предыдущие статьи. Даже не столько сами статьи, сколько комментарии к ним.
Для тех кто не читал и открывает эту статью это выглядит именно как простой сравнительный тест мультиметров, и как вывод что «вот этим китайским г… пользоваться вообще нельзя», покупайте все Флюки а всему остальному место в мусорном ведре. Хотя вывод как раз из всех проведенных тестов можно совсем другой(противоположный) сделать — для своей области применения дешевые китайские тестеры даже на удивление адекватны — дают ровно то что заявлено производителями и сколько заплачено (с учетом цены даже пожалуй больше чем можно ожидать за такую цену)…

DT-9969 Мультиметр цифровой True RMS

Особенности: DT-9969 Мультиметр цифровой True RMS

• Прорезиненный ударопрочный корпус обеспечивает защиту прибора от различных механических повреждений
• Ударопрочная защищенная конструкция позволяет прибору работать в жестких условиях эксплуатации
• Эргономичный и современный дизайн имеет подставку-упор для удобного вертикального расположения
• предназначены для использования как внутри помещений, так и снаружи
• Подсветка дисплея LCD
• Автоматическое отключение питания

Область применения: DT-9969 Мультиметр цифровой True RMS

• ЖКХ, в быту;
• Энергетика: диагностика электрических соединений;
• радиоэлектроника и диагностика электрических приборов

DT-9969  профессиональный цифровой мультиметр в двойном пластиковом водонепроницаемом корпусе со степенью защиты IP67. Мультиметр измеряет среднеквадратичное значение переменного напряжения и тока – True RMS Передача результатов на PC и смартфон по Bluetooth, Meterbox (приложение для Android)

Программное обеспечение

Meterbox представляет собой программное приложение мобильного телефона для выполнения «облачных» расчетов. С помощью данной программы можно передавать результаты измерений на смартфон по системе Bluetooth. Пользователи могут распределить полученные данные для хранения и выполнения расчетов в «облаке» с помощью смартфона. Подобное решение в ногу со временем позволяет получить доступ к таким функциям прибора, которые отсутствуют в других мультиметрах.

Включает в себя панель измерений, графики показаний в режиме реального времени, интерфейс для просмотра статистики, статистический анализ, доступ к «облачному» серверу, распределение данных и мощные возможности для выполнения расчетов как на ПК; функцию экспорта данных, удобную при выполнении измерений.

Удобный интерфейс Meterbox превращает обычный мультиметр в высокотехнологичный прибор с различным набором профессиональных функций (графический режим, дистанционное управление, хронометраж, сигналы предупреждения и т.п.), которые реализованы в высокотехнологичных устройствах. С данной программой сложную задачу можно выполнить легко, «играючи».

Технические характеристики мультиметра DT-9969

Режим

Диапазон

Разрешение

Точность

Постоянное напряжение

50мВ

0,001мВ

± (0,06%+ 9)

500мВ

0,01мВ

±(0,06%+ 4)

5В

0,0001В

50В

0,001В

500В

0,01В

1000В

0,1В

±(0,1%+ 5)

Переменное напряжение



50 до1000Гц

50мВ

0,001мВ

 ±(1%+9)

500мВ

0,01мВ

5В

0,0001В

50В

0,001В

500В

0,01В

1000В

0,1В



Характеристики переменного тока установлены в интервалах диапазонов значений: от 5 до 100%

Постоянный ток

500мкА

0,01мкА

±(1% + 3)

5000мкА

0,1мкА

50мА

0,001мА

500мА

0,01мА

10A

0,001A

(20А: не более 30 сек при сниженной точности измерения)

Переменный ток



50 до1000Гц

500мкА

0,01мкА

±(1,5%+9)

5000мкА

0,1мкА

50мА

0,001мA

500мА

0,01мA

10A

0,001A

(20А: не более 30 сек при сниженной точности измерения)



 Характеристики переменного тока установлены в интервалах диапазонов значений: от 5 до 100% всей шкалы.

Замечание: параметры точности соответствуют температурам окружающего воздуха 18 °C – 28 °C (65 °F – 83 °F) и относительной влажности менее 75 %.

Режим

Диапазон

Разрешение

Точность

Сопротивление

50Ом

0,001Ом

±(0,3%  + 9)

500Ом

0,01Ом

5кОм

0,0001кОм

±(0,3%  + 4)

50кОм

0,001кОм

500кОм

0,01кОм

5МОм

0,0001МОм

50МОм

0,001МОм

±(2%  + 10)

Емкость

500нФ

0,01нФ

±(3,5%  + 40)

5мкФ

0,0001мкФ

±(3,5%  + 10)

50мкФ

0,001мкФ

500мкФ

0,01мкФ

5000мкФ

0,1мкФ

±(5%  + 10)

50мФ

0,001мФ

Частота
(электронная)

50Гц

0,001Гц

±(0,1%   + 1)

500Гц

0,01Гц

5кГц

0,0001кГц

50кГц

0,001кГц

500кГц

0,01кГц

5МГц

0,0001МГц

50МГц

0,001МГц

Чувствительность: мин. 0,8В (действующее значение) при коэффициенте заполнения 20-80% и частоте <100кГц, мин. 5В (действующее значение) при коэффициенте заполнения 20-80% и частоте >100кГц.

Коэффициент заполнения

0,1 to 99,90%

0,01%

±(1,2% + 2)

Длительность импульса: 100мкс-100мс, частота: 5Гц-150кГц

Температура
(тип K)

-58 до 2192°F

0,1°F

±(1,0% + 4,5°F)
±(1,0% + 2,5°C)
(без учета точности датчика)

-50 до 1200°C

0,1°C



Корпус                                 двойной пластик, водонепроницаемый (Ip67)
Контроль диодов       тестовый ток не более 0,9мА, постоянное напряжение открытой цепи 2,8В, стандартно
Контроль на обрыв   срабатывает звуковой сигнал, если сопротивление ниже 35Ом (примерно), тестовый ток <0,35мА
Пиковое значение          Продолжительность > 1мс
Датчик темп-ры    Термопара К-типа
Входное                              >10МОм (постоянное напряжение)
сопротивление    >3МОм (переменное напряжение)
Реакция                   действующее значение
Диапазон частот  40Гц – 1000Гц
Крест-фактор                    ≤ 3 в диапазоне до 500В, со снижением линейности
нагрузки                             до ≤ 1,5 при 1000В
Экран                                    ЖК, 40000 отсчетов, подсветка и графическая шкала
Индикатор
перегрузки                        «OL»
Автоматическое  примерно через 15 минут после последнего
выкл. питания      измерения
Полярность                  автоматическая, знак (-) указывает на отрицательную полярность измерений
Быстродействие 8 измерений в секунду, номинально
Индикатор низкого
заряда батареи    «        » в случае низкого заряда элемента питания
Элемент питания один, 9В (NEDA 1604)
Предохранители         диапазоны мкА, мА: 0,5А/1000В, керамический малоинерционный. Диапазон А: 10А/1000В  керамический малоинерционный
Рабочие                              5°C – 40 °C
температуры                    (41 °F – 104 °F)
Температуры                    -20 °C – 60 °C
хранения                (-4 °F – 140 °F)
Относительная    не более 80% при 31°С (87°F) со снижением
влажность              линейности до 50 % при 40°С (104°F)
Отн. влажность
при хранении                    <80%
Рабочая высота   не более 2000 м (7000 футов)
Вес                            365,9 г (0,806 фунта) (с кожухом)
Размеры                 170×81×50мм (6,69”×3,2”×2,0”) (с кожухом)
Безопасность              прибор предназначен для работы с оборудованием электросетей, имеет двойную изоляцию в соответствии с требованиями EN61010-1 и IEC61010-1, ред. 2 (2001), соответствует кат.IV, 600В и кат.III, 1000В, степень загрязнения: 2.
Соответствие              СЕ

Электрические измерения мультиметром – Ремонт220

Автор Фома Бахтин На чтение 3 мин. Просмотров 13.7k. Опубликовано Обновлено

Любой электрик, будь-то опытный или начинающий специалист, а то и  вовсе – просто домашний мастер, рано или поздно сталкивается с электрическими измерениями, точнее, с измерениями различных электрических величин. Чаще всего, в электроремонтных работах, электрические измерения сводятся к измерению таких величин, как сопротивление, напряжение или сила тока.

Все приборы, предназначенные для электрических измерений можно разделить на две группы: аналоговые («цешки»), где значение измеряемой величины указывается стрелкой на шкале прибора и цифровые, преобразующие входной сигнал аналого-цифровым преобразователем в цифровой и выводящие значение измеряемой величины на ЖК-дисплей.

В настоящее время цифровые приборы практически полностью заменили аналоговые. Этому есть свои причины: прежде всего, это – простота в использовании, ведь в отличие от стрелочных (аналоговых), нет необходимости разбираться в пределах измерения и градуирования шкалы прибора. К тому-же, они гораздо точее аналоговых и для более точных измерений лучше использовать именно их.

Мультиметр. Наиболее популярный из цифровых измерительных приборов – мультиметр или «тестер» – комбинированный прибор, базовые функции которого – измерение сопротивления, переменного и постоянного напряжения и силы тока. Это минимальный набор функций, имеющихся даже у самых простых и недорогих мультиметров.

С помощью более функциональных, качественных, а следовательно и более дорогих мультиметров можно, помимо перечисленных электрических величин, можно измерять ёмкость, индуктивность, иногда даже температуру, некоторые модели могут иметь функцию звукового сигнала, сигнализирующего о наличии замкнутой цепи, что иногда бывает очень удобно, иметь большее количество пределов измерений и меньшую погрешность.

Электрические измерения мультиметром.

Чаще всего, электрикам приходится измерять сопротивление, определять наличие или отсутствие электрической цепи. Щупы подключаются к разъемам 1 (общий) и 2. Переключатель режимов измерения должен находиться на режиме «омметр».

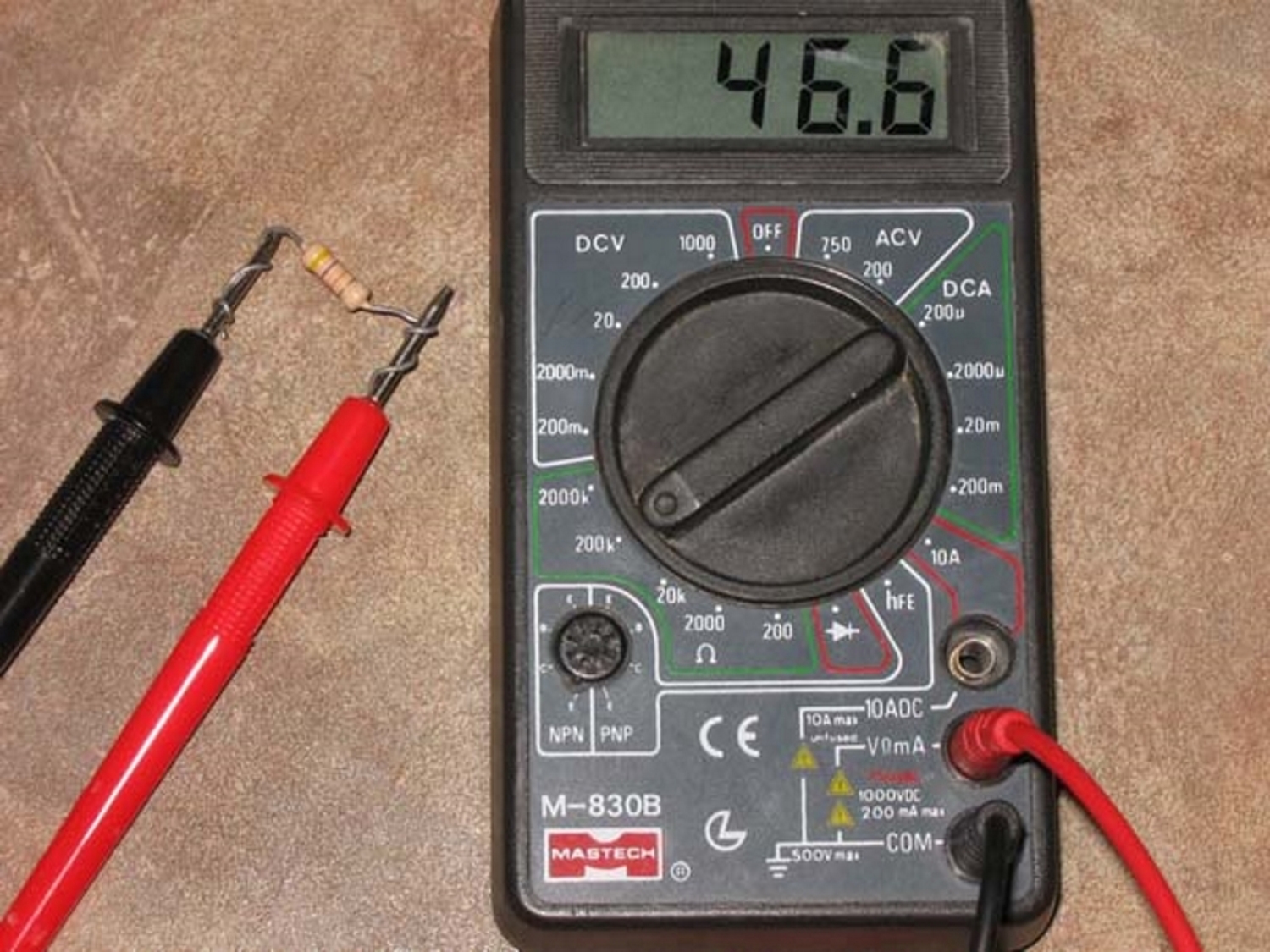

Если при измерении сопротивления цепи на табло прибора выводится цифра 1, то измеряемое сопротивление превышает установленный предел измерения, его следует увеличить. В случае, если выбран максимальный предел измерения, а результат тот-же, измеряемая цепь явно находится в обрыве.

При измерении сопротивления недорогим китайским мультиметром, для большей точности учтите сопротивление проводов щупов, замкнув их друг на друге и запомнив выведенное на табло значение сопротивления, которое нужно будет вычесть из получившегося конечного результата измерения.

Обратная сторона дешевизны китайских мультиметров – постоянно меняющиеся, «прыгающие» значения измеряемых параметров. Для точных измерений (напр. при «прозвонке» обмотки электродвигателя, когда надо узнать её точное сопротивление) лучше воспользоваться более качественным и точным прибором. Дешевый тестер подойдет лишь для простой прозвонки цепи.

Подобным образом измеряется напряжение: Щупы мультиметра также подключаются к разъемам 1 и 2, только, выбирая режим «вольтметр» нужно выбрать род напряжения – переменный V~ или постоянный V-. Зная предположительно значение измеряемого напряжения выберите ближайшее большее ближнее значение предела измерения. Например, при измерении напряжения в сети 220 в. – это предел измерения  ~750 в.

Измеряя силу тока, щупы подключаются к разъемам 1 и 3. Дешевые мультиметры, как правило имеют небольшие пределы измерения по току, никогда на превышайте их! Измеряя ток, следует помнить, что мультиметр должен быть подключен последовательно (в разрыв) в измеряемую цепь, а не параллельно – как  при измерении сопротивления или напряжения!

Это основные и наиболее часто измеряемые параметры, данным прибором можно пользоваться в радиотехнике – проверять годность диодов или транзисторов различной проводимости (p-n-p или n-p-n).

Мультиметр. Как пользоваться мультиметром.

Измерение электрических параметров – testo 745 / testo 750 / testo 755 / testo 760 / testo 770

Мультиметр

A B C D E F G H I K L M N O P Q R S T U V W X Y Z
А Б В Г Д Ж З И К Л М Н О П Р С Т Ф Х Ч Ш Э Ю Я

Мультиметр или, как его еще называют, тестер — это  цифровой или аналоговый измерительный прибор, обладающий набором ряда функций. Как правило, мультиметр включает в себя вольтметр (для определения напряжения в электрических цепях), амперметр (измеряет силу тока в амперах) и омметр (определяет сопротивление как постоянного, так и переменного электрического тока).

Компактный переносной мультиметр может использоваться для поиска неполадок и проведения базовых измерений. Для более детальной и тщательной проверки используются стационарные устройства, которые имеют множество разнообразных возможностей.

Наиболее важные характеристики мультиметра – разрядность и точность. Точность мультиметра характеризует погрешности измерений. На точность измерений влияет точность АЦП (устройство, которое преобразует входящий аналоговый сигнал в цифровой), степень защиты от внешних воздействий, качество использующихся радиоэлементов и качества проведённой калибровки. Разрядность мультиметра, хоть и не оказывает влияния на его точность, но является важным параметром в выборе прибора.

Простые цифровые мультиметры, имеющие разрядность 2,5, годятся для бытовых вычислений. Большую популярность для проведения измерений, не требующих особой точности, приобрели доступные модели мультиметров с разрядностью 3,5. Для проведения еще более точных  измерений связанных с электротехникой (например, ремонт ноутбуков) применяют мультиметры с разрядность 4,5. Существуют и высокоточные мультиметры с разрядностью 5, способные обеспечить максимальную точность измерения.

Как правило, аналоговые и цифровые мультиметры помимо стандартного набора возможностей (измерение постоянного и переменного напряжения и тока, измерение емкости конденсаторов, измерение сопротивления), обладают еще и  следующими функциями:
1. Прозвонка — определение электрического сопротивления со световым или звуковым сигналом при низком сопротивлении цепи (менее 50 Ом).
2. Тест диодов — проверка на целостность полупроводниковых диодов.
3. Измерение электрической ёмкости.
4. Тест транзисторов — проверка полупроводниковых транзисторов
5. Измерение частоты гармонического сигнала.
6. Определение температуры внешним датчиком.

Независимо от типа, мультиметр имеет два измерительных щупа, которые и соединяются с проверяемой цепью.  При подключении к цепи прибор, учитывая выбранный вами режим работы, отображает показания.

Существует несколько диапазонов для каждой величины измерения. Верхние пределы шкалы, например, при измерении постоянного напряжения, могут колебаться от 200 мВ до 1000 В. А поскольку в ноутбуках используется напряжение питания +12 и +5 В, измерения лучше выполнять на пределе 20 В. На больших пределах точность считывания может оказаться недостаточной, а на меньших – прибор будет зашкаливать и может выйти из строя.

Важно помнить, что большинство аналоговых приборов не применимы для ремонта ноутбуков, поскольку они могут представлять реальную угрозу для цифровых схем. Так, измеряя силу сопротивления, на щуп подается напряжение равное 9 В. Учитывая, что в различных цифровых приборах это напряжение не оказывается выше 3-5 В, создается опасность выхода из строя цифровой схемы. Ремонт ноутбуков и тестирование блока питания лучше осуществлять с помощью универсального цифрового измерительного прибора. Так, при наличии мультиметра, не составит труда определить, исправен ли внешний блок питания ноутбука, а также целостность его кабеля. К тому же величина необходимого напряжения, как правило, указана на корпусе ноутбука или блоке питания.

Мультиметр превосходно сочетает в себе омметр, вольтметр, амперметр и является незаменимым помощником в ремонте ноутбуков при проверке различных электронных компонентов.


тестер для измерения основных параметров электрического тока

Как измерить силу тока мультиметром

Как проверить транзистор мультиметром

Как пользоваться мультиметром

Что измеряет мультиметр? Каковы критерии выбора?

При проведении электротехнических, радиомонтажных, ремонтных работ используется мультиметр. Этот многофункциональный инструмент специалисты называют тестером, поскольку с его помощью можно провести диагностику оборудования, электрических сетей, определить их работоспособность, целостность цепи, величину напряжения, силы тока, сопротивления, провести тестирование транзисторов, диодов, других радиодеталей. Один компактный измеритель заменяет сразу несколько приборов: омметр, вольтметр, амперметр.

Назначение измерителя

Мультиметры находят широкое применение в различных областях деятельности человека:

  • в электротехнической и электронной промышленности;
  • в строительстве;
  • при выполнении ремонтных работ;
  • в сервисных центрах.


Многие производители, при разработке новых моделей приборов, оснащают их дополнительными функциональными возможностями. Такие многофункциональные измерители позволяют, кроме стандартных измерений, определять и другие характеристики:

  • емкость конденсаторов;
  • индуктивность катушек;
  • частоту электросети;
  • проводить мониторинг уровня шума, освещенности;
  • контролировать качество соединений;
  • выявлять наличие в цепи разрывов.


Понятно, что чем функционал шире, тем выше ценовая категория прибора. Мастеру-любителю достаточно купить недорогой мультиметр, измеряющий только основные параметры сети. А для профессионального использования потребуется более дорогое многофункциональное устройство.

Классификация приборов

Тестеры изготавливают многие отечественные и зарубежные производители оборудования для неразрушающего контроля. Разработчики стремятся не только оснастить их набором необходимых функций, но и сделать максимально, компактным, удобным, простым в использовании. Все модели могут быть разделены на несколько классов и категорий в зависимости от различных, присущих им свойств и качеств. Учитывая принципы, положенные в основу действия мультиметра, выделяют следующие виды устройств.

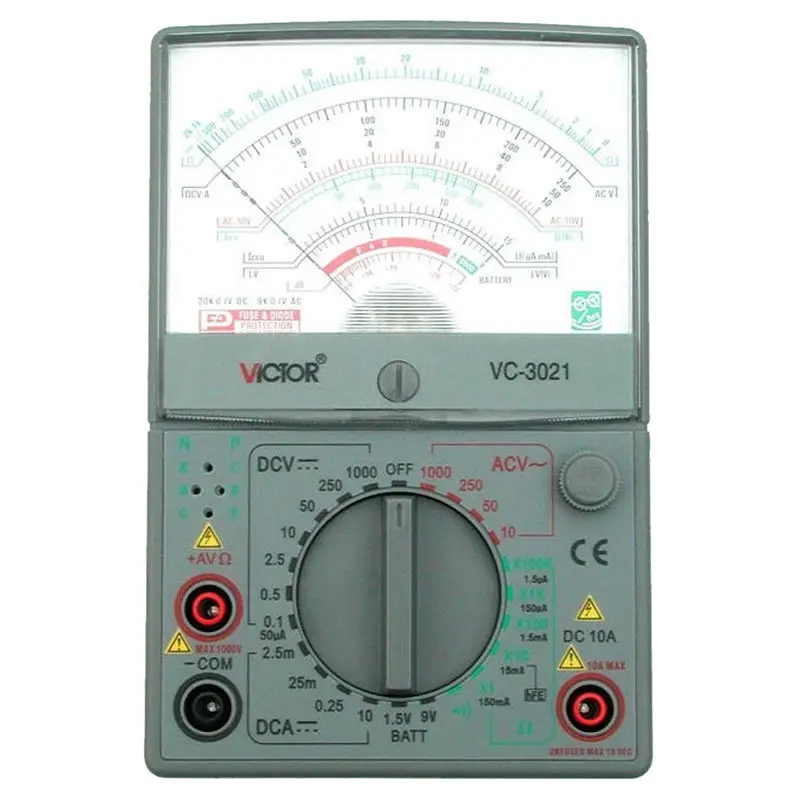

Аналоговые

Это классические приборы, имеющие градуированную шкалу и стрелку. Это идеальные устройства, для диагностики, тестирования в условиях наличия радиопомех. Однако они имеют недостатки, присущие всем аналоговым приборам

  • продолжительность выполнения замера увеличивается, так как оператору приходится ждать, пока стрелка перестанет колебаться;
  • точность результата снижается, поскольку присутствует так называемый «человеческий фактор», пользователь, может ошибиться, снимая показания в силу слабого зрения, в зависимости от угла обзора;
  • для того чтобы точно зафиксировать результат в условиях низкой освещенности, потребуется использование фонарика.


Более современные модели имеют встроенные электронные блоки, повышающие точность результатов, подсветку циферблата и другие функции, облегчающие работу оператора.

Цифровые

Использование современных технологий позволило создать компактные, высокоточные тестеры. Они оснащены высокочувствительной электроникой, жидкокристаллическими дисплеями большой яркости и контрастности. С их помощью можно проводить диагностику в темных помещениях, ночью. Прочный, надежный корпус предохраняет внутреннюю конструкцию от механических повреждений, попадания пыли, грязи. Встроенная память дает возможность сохранять результаты замеров, другую информацию, которая затем может быть передана на ПК для проведения дальнейшей, более тщательной обработки, создания базы данных, формирования подробных, специализированных отчетов.

Широкий диапазон цен позволяет выбирать цифровые мультиметры, в соответствии с потребностями, стоящими перед пользователем задачами. Единственным недостатком этого класса тестеров является их восприимчивость к радиопомехам, электромагнитному излучению.

По точности выполнения измерений



В зависимости от предела погрешностей измерений приборы имеют различную разрядность: от 2,5 (при точности 10%), до 3,5 (1%), 5 и более.

Мультиметры можно классифицировать по способу выполнения измерений. В этом случае выделяют следующие два класса тестеров.

Прямые

Это наиболее простые в использовании модели, выполняющие замеры подключением щупов к разъемам тестируемого оборудования, измеряемой цепи. На циферблате, дисплее устройства сразу можно видеть результаты проведенной диагностики, достаточно только настроить прибор на отображение в единицах измеряемой величины при помощи регулятора на лицевой панели.

Косвенные

Даже самым простым тестером, позволяющим измерять стандартные величины, можно определить такие параметры как мощность, индуктивность, другие характеристики. В некоторых случаях для этого может потребоваться дополнительное оборудование. После снятия показаний достаточно воспользоваться формулами, связывающими определяемый показатель с силой тока, напряжением, сопротивлением.

Функциональность



Чтобы увеличить функциональность своих моделей некоторые производители предусматривают возможность подключения к мультиметру дополнительных датчиков, преобразователей, усилителей, токовых клещей. Это позволяет проводить измерения прямым способом или с использованием специальных таблиц таких связанных и не связанных с электрическими характеристиками параметров, как:

  • уровень влажности древесины;
  • концентрация соленого раствора;
  • кислотность почвы;
  • освещенность;
  • давление;
  • температуру.
  По большей части производитель не поставляет набор датчиков в комплекте с измерителем, но указывает в руководстве по эксплуатации возможность их подключения.

Параметры выбора



Интернет-магазин АналитПромПрибор предлагает ознакомиться с каталогом мультиметров и подобрать прибор, который сможет полностью удовлетворить все ваши потребности. Если у вас возникнут проблемы с выбором или оформлением заявки обращайтесь к нашим сотрудникам. Сделать это можно различными способами: позвонив по телефону, написав на электронную почту или непосредственно на сайте, заполнив поля специальной формы.

Почему заказывать оборудование у нас выгодно? Мы проводим различные акции, предоставляем скидки, предлагаем специальные условиям нашим постоянным клиентам. Но даже не это самое главное. Основное наше преимущество состоит в том, что мы работаем только с проверенными производителями. Любой купленный у нас мультиметр будет (при правильном использовании и должном уходе) работать долгие годы. Надежные специализированные микросхемы, контроль качества сборки, прочный корпус, обеспечивающий защиту от проникновения влаги, пыли, грязи обеспечат стабильность и достоверность получаемой информации. Эргономичность корпуса, наличие специальных прорезиненных накладок сделают процесс использования удобным и комфортным.

Для использования в быту достаточно приобрести недорогой, простой в эксплуатации прибор. В этом случае вам не потребуется высокая точность данных, а определить наличие электрического тока в цепи, диагностировать наличие разрыва и решить другие простейшие задачи он поможет.

Если же прибор необходим для работы, то нужно отдать предпочтение более дорогим профессиональным моделям, обладающим расширенным функционалом:

  • генерирование импульсов различного назначения;
  • тестирование полупроводниковых элементов;
  • подсветка дисплея;
  • автоотключение питания;
  • возможность проведения ряда измерений в автоматическом режиме;
  • расчет среднеквадратичного значения;
  • фиксация текущих результатов на экране дисплея.
    Каждая позиция, представленная в нашем каталоге, оснащена фотографией прибора, описанием его технических и эксплуатационных характеристик. Внимательно ознакомьтесь с ними, обратив внимание в первую очередь, на следующие параметры:
  • точность результатов для бытовых приборов не имеет особого значения, а для профессионального использования мы предлагаем устройства, позволяющие получать данные с погрешностью 0,025-3%;
  • рабочий диапазон обозначает предельно возможные максимальные и минимальные значения, мультиметры различаются по способу установки пределов замера: с ручной и автоматической настройкой;
  • разрядность шкалы показывает, сколько знаков после запятой будет отображено на экране дисплей, для бытовых моделей, не отличающихся высокой точностью достаточно 3,4 знаков, у профессиональных тестеров их может быть 6 и более;
  • при решении сложных задач, когда требуется одновременно отслуживать несколько различных параметров удобны измерители, имеющие два и более экрана;
  • в качестве источника питания современные тестеры используют обычные батарейки, но для работы в условиях промышленного производства, когда за рабочую смену оператор выполняет не одну серию замеров, более удобны измерители, питающиеся от аккумуляторной батареи либо снабженные дополнительными модулями;
  • защита входов прибора обеспечит не только долговечность прибора и возможность получения достоверных данных, но и электробезопасность пользователя.


АналитПромПрибор предлагает своим клиентам только те приборы, которые прошли сертификацию и допущены к использованию на территории нашей страны. На задней, панели (оборотной стороне измерителя) вы увидите логотип Ростеста, являющийся гарантией качества и надежности мультиметра.

Мы предлагаем



В ассортименте нашего каталога представлены модели ведущих мировых производителей.

Fluke

Американская компания, среди продукции которой есть модели, предназначенные для различных категорий пользователей:

  • компактные портативные приборы, позволяющие быстро оценить работоспособность оборудования, выявить место расположения неисправности;
  • стационарные устройства, для получения высокоточных сведений;
  • сверхинтеллектуальные приборы, позволяющие регистрировать полученную информацию, графически отображать данные.


К категории таких многофункциональных устройств относится, например, Fluke 279 FC, мультиметр-тепловизор для быстрого, эффективного, точного обнаружения проблем электрооборудования.

Testo

Производитель, представляющий линейку цифровых приборов, предназначенных для решения любых электротехнических задач:

  • 760-1 – мультиметр бытового назначения, для определения стандартных электрических параметров;
  • 760-2 – для измерения силы тока больших величин, оснащен фильтром низких частот;
  • 760-3 – позволяет выполнять измерения напряжения в пределах до 1000 В.
  Удобство использования и настройки обеспечивается заменой поворотных регуляторов кнопками.

CEM

Известная во всем мире китайская компания предлагает разнообразные приборы для тестирования электротехнических приборов различного назначения. Они просты в использовании, отличаются высокой надежностью и качеством исполнения. Позволяют решать широкий спектр задач. Например, модель DT-9979 оснащена двойным пластиковым корпусом позволяющим проводить измерения в самых жестких условиях, имеет уровень защиты IP67.

Что такое цифровой мультиметр?

Цифровой мультиметр – это измерительный прибор, используемый для измерения двух или более электрических величин, в основном напряжения (вольты), тока (амперы) и сопротивления (Ом). Это стандартный диагностический инструмент для технических специалистов в электротехнической / электронной промышленности.

Цифровые мультиметры давно заменили игольчатые аналоговые измерители из-за их способности выполнять измерения с большей точностью, надежностью и увеличенным импедансом. Fluke представила свой первый цифровой мультиметр в 1977 году.

Цифровые мультиметры объединяют в себе возможности тестирования однозадачных измерителей – вольтметра (для измерения вольт), амперметра (ампер) и омметра (ом). Часто они включают несколько дополнительных специализированных функций или расширенных параметров. Таким образом, технические специалисты с особыми потребностями могут найти модель, отвечающую их потребностям.

Лицевая сторона цифрового мультиметра обычно включает четыре компонента:

  • Дисплей: где можно просматривать результаты измерений.
  • Кнопки: для выбора различных функций; параметры зависят от модели.
  • Диск (или поворотный переключатель): для выбора основных значений измерения (вольт, ампер, ом).
  • Входные гнезда: куда вставляются измерительные провода.

Измерительные провода представляют собой гибкие изолированные провода (красный – положительный, черный – отрицательный), которые подключаются к цифровому мультиметру. Они служат проводником от проверяемого объекта к мультиметру. Наконечники пробников на каждом выводе используются для тестирования цепей.

Термины «счетчик» и «цифры» используются для описания разрешающей способности цифрового мультиметра – того, насколько точным может быть измерение.Зная разрешение мультиметра, технический специалист может определить, можно ли увидеть небольшое изменение измеряемого сигнала.

Пример: Если мультиметр предлагает разрешение 1 мВ в диапазоне 4 В, можно увидеть изменение на 1 мВ (1/1000 вольта) при чтении 1 В.

Цифровые мультиметры обычно группируются по количеству отображаемых на них отсчетов (до 20 000).

Вообще говоря, мультиметры попадают в одну из нескольких категорий:

  • Универсальные (также известные как тестеры)
  • Стандартные
  • Продвинутые
  • Компактные
  • Беспроводные

Нужна помощь в выборе мультиметра, который подходит именно вам? Воспользуйтесь селектором инструментов цифрового мультиметра.

Безопасность

Каждое приложение с цифровым мультиметром представляет потенциальную угрозу безопасности, которую необходимо учитывать при проведении электрических измерений. Перед использованием любого электрического испытательного оборудования люди должны всегда сначала обращаться к руководству пользователя, чтобы узнать о надлежащих рабочих процедурах, мерах предосторожности и ограничениях.

Что такое мультиметр?

Мультиметр, также известный как вольт-омметр, представляет собой портативный тестер, используемый для измерения электрического напряжения, тока (силы тока), сопротивления и других величин.Мультиметры бывают в аналоговой и цифровой версиях и полезны для всего, от простых тестов, таких как измерение напряжения батареи, до обнаружения неисправностей и сложной диагностики. Они являются одним из инструментов, которые предпочитают электрики для поиска и устранения неисправностей в электродвигателях, приборах, цепях, источниках питания и системах электропроводки. Домашние мастера также могут научиться использовать мультиметры для основных измерений в доме.

Аналоговые мультиметры

Аналоговый мультиметр основан на микроамперметре (устройстве, измеряющем силу или ток) и имеет стрелку, которая перемещается по градуированной шкале.Аналоговые мультиметры менее дороги, чем их цифровые аналоги, но некоторым пользователям может быть трудно считывать точные показания. Кроме того, с ними необходимо обращаться осторожно, так как они могут быть повреждены при падении.

Аналоговые мультиметры обычно не так точны, как цифровые, при использовании в качестве вольтметра. Однако аналоговые мультиметры отлично подходят для обнаружения медленных изменений напряжения, потому что вы можете наблюдать за перемещением стрелки по шкале. Аналоговые тестеры являются исключительными в качестве амперметров из-за их низкого сопротивления и высокой чувствительности с масштабом до 50 мкА (50 микроампер).

Цифровые мультиметры

Цифровые мультиметры являются наиболее распространенным типом и включают простые версии, а также усовершенствованные конструкции для инженеров-электронщиков. Вместо движущейся стрелки и шкалы аналоговых счетчиков цифровые счетчики отображают показания на ЖК-экране. Как правило, они стоят дороже аналоговых мультиметров, но разница в цене между базовыми версиями минимальна. Опытные тестировщики намного дороже.

Цифровые мультиметры обычно лучше аналоговых по функции вольтметра из-за более высокого сопротивления цифровых.Но для большинства пользователей основным преимуществом цифровых тестеров является удобочитаемость и высокая точность цифровых показаний.

Использование мультиметра

Основные функции и операции мультиметра одинаковы как для цифровых, так и для аналоговых тестеров. Тестер имеет два вывода – красный и черный – и три порта. Черный провод подключается к «общему» порту. Красный провод подключается к любому из других портов, в зависимости от желаемой функции.

После подключения проводов поверните ручку в центре тестера, чтобы выбрать функцию и соответствующий диапазон для конкретного теста.Например, когда ручка установлена ​​на «20 В постоянного тока», тестер обнаружит постоянное напряжение (постоянный ток) до 20 вольт. Чтобы измерить меньшее напряжение, установите ручку в положение 2 В или 200 мВ.

Чтобы снять показания, вы касаетесь оголенным металлическим концом каждого вывода одной из проверяемых клемм или проводов. Напряжение (или другое значение) будет считано тестером. Мультиметры можно безопасно использовать в цепях и оборудовании под напряжением, при условии, что напряжение или ток не превышают максимально допустимые значения тестера.Кроме того, вы должны быть осторожны, никогда не касайтесь оголенных металлических концов выводов тестера во время испытания под напряжением, потому что вы можете получить удар электрическим током.

Функции мультиметра

Мультиметры могут показывать самые разные показания в зависимости от модели. Базовые тестеры измеряют напряжение, силу тока и сопротивление и могут использоваться для проверки целостности цепи, простой тест для проверки всей цепи. Более продвинутые мультиметры могут проверять все следующие значения:

  • Напряжение и сила переменного тока (переменного тока)
  • Напряжение и сила постоянного тока
  • Сопротивление (Ом)
  • Емкость (фарады)
  • Электропроводность (сименс)
  • Децибел
  • Рабочий цикл
  • Частота (Гц)
  • Индуктивность (Генри)
  • Температура Цельсия или Фаренгейта

К некоторым мультиметрам могут быть прикреплены аксессуары или специальные датчики для дополнительных показаний, таких как:

  • Уровень освещенности
  • Кислотность
  • Щелочность
  • Скорость ветра
  • Относительная влажность
Объяснение измерений мультиметра

| Evaluation Engineering

Мультиметр или цифровой мультиметр (DMM) – один из наиболее важных и распространенных предметов лабораторного оборудования.Мультиметры используются для выполнения основных электрических измерений, связанных с законом Ома. Сюда входят такие измерения, как напряжение, ток, сопротивление и т. Д. Мультиметры могут быть как портативными, так и настольными. Настольные мультиметры, как правило, обеспечивают более высокую точность, чем их портативные аналоги меньшего размера. В этой статье предполагается, что используется настольный мультиметр.

Измерения мультиметром по закону Ома

Начнем с постоянного напряжения , одного из самых простых и часто используемых мультиметров.Измерение постоянного напряжения используется для определения разности электрических потенциалов между двумя точками в цепи постоянного или «постоянного тока». Эта разница потенциалов измеряется в [вольтах постоянного тока]. Чтобы измерить напряжение постоянного тока с помощью настольного мультиметра, после его включения выберите режим «DC V».

Подключите щупы к мультиметру; положительный датчик должен быть подключен к порту «INPUT HI», а отрицательный датчик должен быть подключен к порту «INPUT LO». Подайте питание на тестируемую цепь или устройство и проверьте точки на цепи.

Измерение напряжения переменного тока почти идентично измерению напряжения постоянного тока, однако этот режим используется для измерения потенциала напряжения между двумя точками цепи переменного или «переменного тока». Единица измерения переменного напряжения – [вольт, переменный ток]. Чтобы измерить напряжение переменного тока с помощью настольного мультиметра, выберите режим «AC V» и подключите щупы. Положительный датчик должен быть подключен к порту «INPUT HI», а отрицательный датчик должен быть подключен к порту «INPUT LO». Подайте питание на тестируемую цепь или устройство и проверьте точки на цепи

. Измерение сопротивления с помощью мультиметра можно выполнить несколькими способами, в зависимости от уровня точности, необходимой для измерения.Мультиметры измеряют сопротивление, подавая небольшой ток в цепь, а затем измеряя падение напряжения в этих точках цепи. Известный ток и результирующее падение напряжения затем используются для расчета сопротивления по закону Ома, V = I * R. Поскольку даже у проводов есть сопротивление, провода датчиков могут фактически добавить к наблюдаемому измерению сопротивления. По этой причине существует два различных режима измерения сопротивления: 2-проводный режим и 4-проводный режим.

Если вас не беспокоит добавленное сопротивление проводов зонда, достаточно будет измерить сопротивление двухпроводной схемы .Это более простое измерение, а датчики менее сложные и дорогие. При 2-проводном измерении подаваемый ток и наблюдаемое напряжение измеряются одними и теми же датчиками.

Чтобы выполнить двухпроводное измерение сопротивления настольным мультиметром, выберите режим «Ом» или «Ω» и подключите щупы к портам «INPUT HI» и «INPUT LO». Убедитесь, что тестируемая цепь или устройство выключены. Затем исследуйте желаемый участок контура.

Если вы хотите максимально точное измерение сопротивления, вам нужно будет измерить сопротивление по 4-проводной схеме .При 4-проводном измерении используются 2 дополнительных датчика, отсюда и термин «4-проводное». Два провода используются для подачи тока, а два других – для измерения напряжения. Это устраняет эффективное падение напряжения на сопротивлении проводов зонда, тем самым делая измерение напряжения и, следовательно, результирующее сопротивление более точным.

Чтобы выполнить 4-проводное измерение сопротивления настольным мультиметром, выберите режим «Ом» или «Ω» на вашем мультиметре (возможно, вам придется нажать эту кнопку более одного раза, чтобы убедиться, что выбран 4-проводный режим).Подключите первый набор датчиков к портам «INPUT HI» и «INPUT LO», а второй набор датчиков – к портам «SENSE HI» и «SENSE LO». Убедитесь, что питание тестируемой цепи или устройства отключено, затем проверьте желаемую область цепи, используя оба датчика «HI» на одной стороне компонента и оба датчика «LO» на другой стороне измеряемого компонента

It Важно, чтобы цепь не была включена во время измерения сопротивления. Поскольку мультиметр измеряет сопротивление как расчет наблюдаемого падения напряжения из-за введенного тока, включение цепи вызовет помехи при измерении сопротивления и приведет к неверным показаниям.

Постоянный или постоянный ток измеряет однонаправленный поток электронов в цепи, а единица измерения – [амперы, постоянный ток]. Чтобы произвести любое измерение тока, в цепи должен быть «разрыв», который затем замыкается мультиметром, позволяя току течь через сам мультиметр. Другими словами, измерение тока должно производиться последовательно со схемой; тогда как измерения напряжения и сопротивления выполняются параллельно цепи.

Чтобы измерить постоянный ток настольным мультиметром, выберите на мультиметре режим «I DC».Подключите положительный датчик к порту «мА» для измерения малых токов или к порту «10A» для измерения больших токов. Подключите отрицательный датчик к порту «INPUT LO». Подключите щупы к соответствующим точкам последовательно с цепью, затем подайте питание на тестируемую цепь или устройство и запишите измерение постоянного тока.

Переменный ток или переменный ток – это измерение тока, который периодически меняет направление. Единица измерения переменного тока – [амперы, переменный ток].Как и при измерениях постоянного тока, переменный ток необходимо измерять последовательно со схемой, чтобы электроны могли проходить через мультиметр для проведения измерения.

Для измерения переменного тока настольным мультиметром выберите режим «I AC», подключите положительный датчик к порту «mA» для измерения малых токов или к порту «10A» для измерения больших токов. Подключите отрицательный датчик к порту «INPUT LO». Подключите щупы к соответствующим точкам последовательно с цепью, затем подайте питание на тестируемую цепь или устройство.

Одна из наиболее частых ошибок при измерении тока мультиметром – использование порта «мА» при измерении больших токов. При измерении токов более 200 мА лучше всего переключиться и использовать порт «10A», чтобы избежать перегорания предохранителя внутри мультиметра.

Дополнительные измерения мультиметра

Diode Test – Мультиметры также могут использоваться для измерения падения напряжения на диоде с прямым смещением. Чтобы измерить падение напряжения на диоде, мультиметр автоматически подает небольшое напряжение на щупы и увеличивает это напряжение до тех пор, пока два щупа не будут электрически соединены (т.е.е. диод проводящий и смещенный в прямом направлении). Единица измерения для проверки диодов – [вольт, постоянный ток].

Чтобы выполнить проверку диодов с помощью настольного мультиметра, установите мультиметр в режим проверки диодов, нажав кнопку с символом диода. Подключите положительный датчик к порту «INPUT HI», а отрицательный датчик – к порту «INPUT LO». Убедитесь, что тестируемая цепь или устройство выключены. Подсоедините щупы к диоду (соблюдая правильную полярность), затем запишите падение напряжения на диоде.

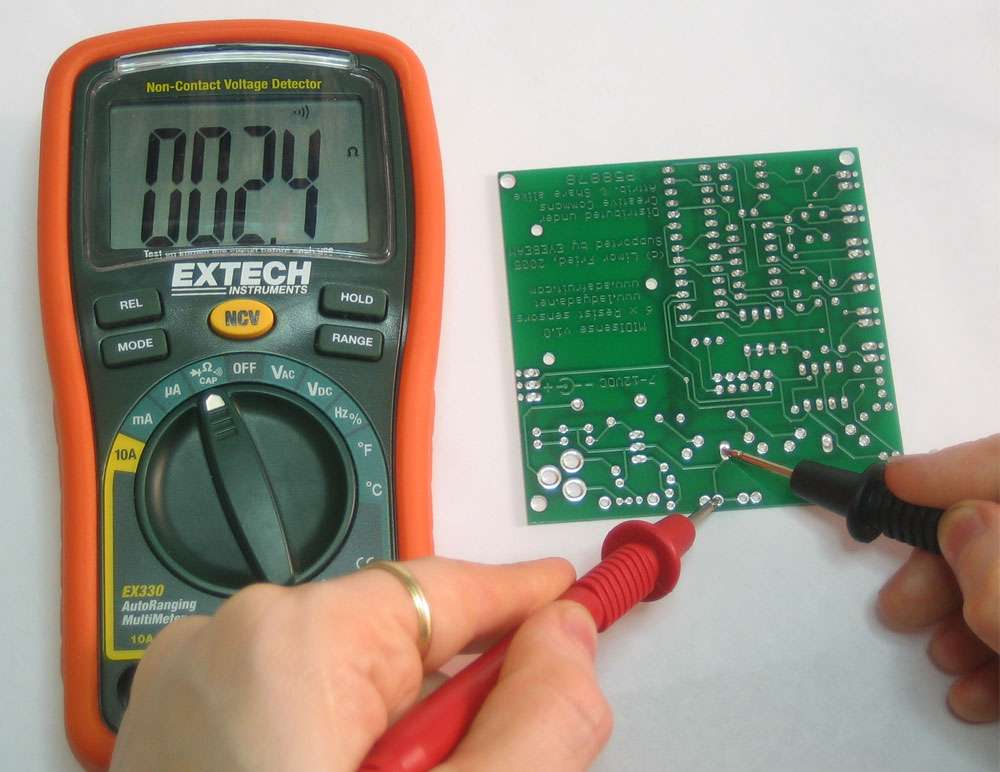

Измерение целостности цепи (или электрического соединения) с помощью мультиметра – чрезвычайно полезный инструмент для отладки и поиска неисправностей. Если цепь не работает должным образом, одно из первых действий при обнаружении проблемы – проверить наличие всех ожидаемых соединений и отсутствие нежелательных коротких замыканий. Конечно, можно использовать режим измерения сопротивления мультиметра для проверки наличия этих соединений, но использование режима непрерывности делает это еще проще.Это связано с тем, что мультиметр издает звуковой сигнал, если между датчиками имеется соединение с низким сопротивлением, поэтому вам даже не придется отрывать взгляд от схемы, которую вы отлаживаете.

Важно проверить руководство по эксплуатации вашего мультиметра, чтобы увидеть, где он проводит черту с точки зрения «низкого сопротивления», чтобы подавать сигнал непрерывности. Для многих мультиметров это сопротивление составляет около 20 Ом. Чтобы проверить непрерывность с помощью настольного мультиметра, установите мультиметр в режим непрерывности, нажав кнопку, которая выглядит так, как будто на ней есть символ звука.Подключите положительный датчик к порту «INPUT HI», отрицательный датчик – к порту «INPUT LO» и убедитесь, что тестируемая цепь или устройство выключены. Проверьте различные точки цепи и прислушайтесь к непрерывному звуковому сигналу.

Частота
Мультиметры также могут использоваться для измерения частоты сигнала переменного напряжения. Частота – это измерение количества циклов, повторяющихся в сигнале каждую секунду. Например, синусоида, которая повторяет 10 циклов каждую секунду, будет иметь частоту 10 Гц или 10 Гц.Диапазон входных частот мультиметров может сильно различаться, поэтому убедитесь, что ваш мультиметр способен измерять более высокочастотные сигналы. Как и в случае напряжения, измерение частоты производится параллельно цепи.

Рекомендуется использовать специальный частотомер, когда необходимо измерить высокочастотные сигналы с более высокой точностью. Чтобы измерить частоту настольным мультиметром, установите мультиметр в режим «FREQ», затем подключите положительный датчик к порту «INPUT HI», а отрицательный датчик – к порту «INPUT LO».Убедитесь, что на тестируемую цепь или устройство подано питание, затем проверьте компонент, который нужно измерить на частоту.

В заключение
Выбор лучшего мультиметра может оказаться непростой задачей. Ценовые диапазоны могут сильно различаться в зависимости от марки и характеристик. Обязательно изучите все соображения, которые необходимо учитывать при выборе настольного мультиметра.

Мультиметр и его широкий спектр измерительных функций

Приобретая мультиметр , вы получаете высокопроизводительный многофункциональный измерительный прибор.Он подходит для использования в качестве прибора для измерения напряжения и тока. Как правило, его можно переключить с постоянного на измерение параметров переменного тока, а также использовать его в качестве измерителя сопротивления. Когда дело доходит до работы мультиметра, часто также возможны дополнительные функции. Параметры измерения автоматически определяются и выбираются через назначение разъемов. Функциональные клавиши просты в использовании, а показания четко отображаются на дисплее.

Независимо от того, используете ли вы мультиметр для измерения напряжения или других измеряемых величин, этот прибор незаменим в секторе электроники из-за его широкого спектра применений. Применяется как в профессиональной электротехнике, так и в домашних условиях.

Преимущества цифровых мультиметров testo 760

  • Настройка автоматического тестирования, основанная на подключении проводов, предотвращает перегорание предохранителей в измерителе
  • Измеритель предотвращает переключение с V на A или с A на V, если провода не подключены к соответствующему разъему
  • Измеритель автоматически определяет процесс тестирования и выбирает правильную конфигурацию измерителя
  • 3 кнопки, которые подсвечиваются для легкого и четкого выбора функций тестирования

Цифровой мультиметр testo 760 в сравнении

    • Цифровой мультиметр testo 760-1
  • testo 760-1, мультиметр, включая батарейки и 1 комплект измерительных кабелей
  • Арт. 0590 7601
  • Напряжение: от 0,1 мВ до 600 В
  • Ток: от 1 мА до 10 А
  • Сопротивление: от 0,1 Ом до 40 МОм
  • Частота: от 0,001 Гц до 512 кГц
  • Емкость: от 0,001 нФ до 100 мкФ
  • Температура: Н / Д
  • Категория измерений: CAT IV 300 V; CAT III 600 В
    • Цифровой мультиметр testo 760-2
  • testo 760-2, мультиметр TRMS, включая батареи, 1 комплект измерительных кабелей и 1 адаптер для термопар типа K
  • Арт. 0590 7602
  • Напряжение: от 0,1 мВ до 600 В
  • Ток: от 0,1 мкА до 10 А
  • Сопротивление: от 0,1 Ом до 60 МОм
  • Частота: от 0,001 Гц до 30 МГц
  • Емкость: от 0,001 нФ до 30000 мкФ
  • Температура: от -4 до 932 ° F
  • Категория измерений: CAT IV 600 В; CAT III 1000 В
    • Цифровой мультиметр testo 760-3
  • testo 760-3, мультиметр TRMS, включая батарейки и 1 комплект измерительных кабелей
  • Арт. 0590 7603
  • Напряжение: от 0,1 мВ до 1000 В
  • Ток: от 0,1 мкА до 10 А
  • Сопротивление: от 0,1 Ом до 60 МОм
  • Частота: от 0,001 Гц до 60 МГц
  • Емкость: от 0,001 нФ до 60000 мкФ
  • Температура: от -4 до 932 ° F
  • Категория измерений: CAT IV 600 В; CAT III 1000 В

Выполняйте точные измерения с помощью инновационного цифрового мультиметра

Вы можете использовать мультиметр для измерения силы тока, а также для проверки напряжения и сопротивления.Уровень инноваций инструментов Testo впечатляет благодаря высокому стандарту надежности и точности. Вам не нужно сначала выбирать розетки, а затем необходимую функцию измерения. Вместо этого прибор уже определяет соответствующий параметр измерения через назначение разъема. Таким образом исключаются любые возможные неправильные настройки, которые всегда влекут за собой риск.

Работа мультиметра имеет простую структуру, и это признак того, что эти приборы современны.Вместо обычной поворотной ручки на удобном измерительном приборе есть функциональные клавиши, которыми можно удобно управлять одной рукой. Большой дисплей с подсветкой упрощает считывание измеренных значений.

В зависимости от того, какую модель вы выберете, диапазон напряжений может доходить до 1000 вольт, диапазон частот – до 30 МГц, а емкость – до 60 000 мкФ. Эти значения относятся к прибору testo 760-3, который сертифицирован для использования в промышленном секторе. Здесь мультиметр со встроенным фильтром нижних частот используется, например, для измерений в больших электрических системах.

В профессиональных мультиметрах электрические параметры дополняются возможностью измерения температуры. Для этого измерения вы прикрепляете адаптер термопары и датчик температуры, которые вы можете купить отдельно.

Преимущества цифровых мультиметров Testo:

  • высокая эксплуатационная надежность благодаря автоматическому обнаружению,
  • исключение неверных настроек,
  • пригодность для большого количества функций электрических измерений,
  • большой дисплей с подсветкой.

Измерительные задачи цифрового мультиметра

Цифровой мультиметр Testo , как полезный универсальный инструмент, поможет вам в решении всех задач электрических измерений. Он автоматически определяет параметры измерения и предоставляет вам точные данные и повышенную надежность независимо от области применения. Определение истинного среднеквадратичного значения означает, что пользователи всегда знают точную ситуацию в области электроники.

Перед началом измерения пользователи должны ознакомиться с прибором и проверить измерительные кабели и розетки.Вы можете очень легко управлять мультиметром с помощью удобных клавиш с подсветкой, не прибегая к помощи второй руки. Небольшой вес в 340 граммов также является важным преимуществом. В мультиметрах Testo интегрированная технология и эксплуатационная надежность идеально согласованы друг с другом:

  • многочисленные функции прибора,
  • большой диапазон измерения,
  • высокий уровень точности,
  • сертификаты безопасности – TÜV; CSA; CE.

Использование мультиметра для измерения напряжения – и выполнения других измерительных задач

С многофункциональным прибором измерение основных электрических параметров превращается в детскую игру. Однако эксплуатация может быть несколько более сложной в зависимости от требований к задачам электрических измерений. Обширный диапазон измерений позволяет проверять силу тока до диапазона мкА. Независимо от измеренного значения, прибор дает чрезвычайно точные результаты.Среди прочего, многофункциональный прибор подходит для использования в качестве: прибора для измерения тока и напряжения

  • , прибора для измерения сопротивления
  • , прибора для измерения емкости и частоты
  • , прибора для измерения температуры
  • (для этого необходимо использовать адаптер). ).

Как измерить ток с помощью мультиметра

Сила тока измеряется в амперах и показывает, какой электрический заряд проходит через определенную область в заданный период времени.Для измерения используются такие инструменты, как токоизмерительные клещи, или мультиметр , используемый для измерения постоянного и переменного тока.

Вот как действовать, когда вы измеряете ток с помощью мультиметра:

  • диапазон измерения установлен (запуск в верхнем диапазоне измерения, если значения неизвестны),
  • электрическая цепь активируется и размыкается,
  • подключаются измерительные кабели и электрическая цепь снова замыкается,
  • значение тока измеряется и отображается на дисплее мультиметра.

Как мультиметр измеряет сопротивление

Автор: Шаан

Как сотрудник Amazon я зарабатываю на соответствующих покупках

С технической точки зрения электрические приборы должны облегчить работу, но иногда это невозможно, и мы выясняем, как именно можно выполнять некоторые работы. заставьте ваш разум кружиться и сокрушить вас. В этой статье мы рассмотрим все, что касается мультиметра, в попытке разгадать этот прибор и, в частности, выяснить, как этот мультиметр используется для определения сопротивления и, таким образом, выяснить его использование.

Мультиметры и сопротивление

Мультиметр – это электронный прибор, который объединяет несколько функций измерения в одну, отсюда и название «мультиметр». Другими словами, он служит универсальным магазином для всех ваших электронных потребностей. Его можно использовать для измерения сопротивления, тока или напряжения, и по этой причине его также называют вольт-ом-миллиметром или ВОМ. Он портативный и обычно имеет цифровой дисплей для считывания напряжения-тока или сопротивления. Служит для обнаружения неисправностей и комплексной диагностики.Они используются для поиска и устранения неисправностей в приборах, двигателях и цепях.

Электрическое сопротивление – это сопротивление устройства протеканию тока. Несколько факторов влияют на сопротивление цепи или устройства, включая материал, толщину и длину. Эти факторы важны для определения того, является ли материал хорошим проводником или плохим проводником, или, другими словами, электрическим изолятором или электрическим проводником. Сопротивление обычно измеряется в омах и обозначается Ω.

Сопротивление может быть получено из напряжения и заданного тока, которые известны с использованием закона Ома, или его можно измерить с помощью простого прибора, такого как омметр, или составного прибора, такого как мультиметр. Резистор – это электрический компонент, который препятствует прохождению тока. Существуют различные виды резисторов; некоторые из них являются фиксированными, а другие – переменными.

Типы мультиметров

Существуют аналоговые и цифровые мультиметры. Аналоговые мультиметры полезны при обнаружении медленных изменений напряжения, поскольку вы можете видеть, как стрелка постепенно перемещается по шкале.Однако они могут оказаться сложными для получения точных результатов, и поэтому большинство пользователей предпочитают использовать цифровые мультиметры. Поэтому большинство используемых в настоящее время мультиметров являются цифровыми и обеспечивают более высокую точность и надежность.

Части мультиметра

Штатный мультиметр состоит из следующих частей: дисплея, кнопок, поворотного переключателя и входных разъемов. Дисплей показывает показания, а также действует как дисплей для входных измерений. Кнопки различаются в зависимости от используемой модели и выполняют различные функции.Поворотный переключатель или циферблат, как его чаще называют, используется для выбора значений измерения. Входные гнезда обеспечивают порт для подключения проводов. Провода представляют собой проводники между тестируемым устройством и мультиметром.

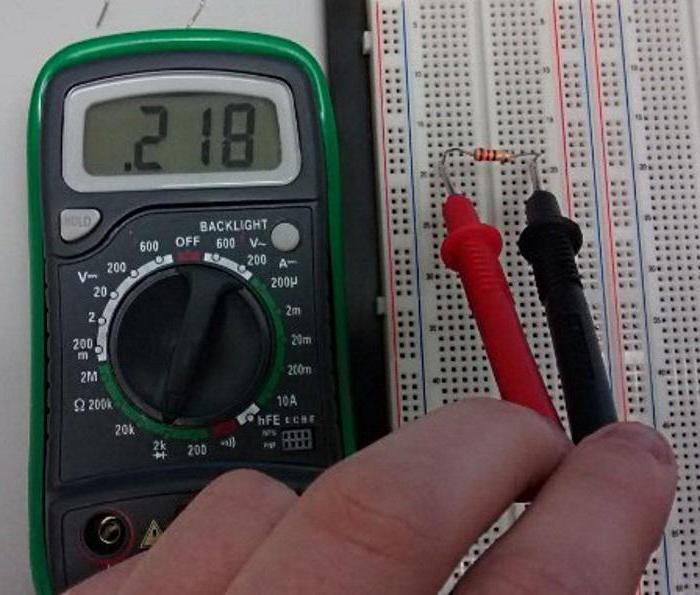

Как измерить сопротивление с помощью мультиметра

  1. Если измеряемый компонент каким-либо образом подключен к источнику питания, выключите источник питания.
  2. Измеряемый объект должен быть отключен от любых существующих цепей, так как мультиметр работает, подавая напряжение на измеряемый объект.
  3. Вставьте красный провод в положительный входной разъем, а черный провод – в отрицательный входной разъем.
  4. Сначала поверните шкалу на минимальное значение омического сопротивления в омической области, затем отрегулируйте шкалу на сопротивление, большее, чем измеряемое для оптимальной чувствительности.
  5. Диапазон составляет от 200 Ом до 2 мегаом

Таким образом, чтобы измерить сопротивление 1 Ом, установите шкалу на 20 Ом

Назначение

Мультиметры выполняют множество функций, в том числе

Лучшие бюджетные мультиметры

Итак со всей этой новообретенной информацией обо всем, мультиметр может тогда столкнуться с дилеммой, какой мультиметр лучше всего подходит для ваших нужд.Список довольно длинный, но некоторые попадают в пятерку лучших. Это лучшие доступные бюджетные мультиметры.

К ним относятся:

Как проверить сопротивление заземления с помощью мультиметра

Мультиметр также можно использовать для определения сопротивления заземления. Электричество стремится найти путь наименьшего сопротивления к земле. Поэтому для определения безопасности жизненно важно регулярно измерять сопротивление системы заземления. Система заземления должна иметь сопротивление не более 25 Ом. Неправильное заземление опасно и может сделать ваш дом уязвимым для пожара, поэтому важно часто проверять заземление.

Определение сопротивления заземления:

  • Подключите щупы мультиметра к измерителю, красный к положительному разъему, а черный провод к отрицательному разъему.
  • Отключите любой ток, ранее протекавший в цепи
  • Установите мультиметр на Ом
  • Подключите красный провод к нейтрали
  • Коснитесь черным проводом порта заземления в розетке

Как выбрать мультиметр

Чтобы упростить поиск мультиметра, вот несколько вещей, которые следует учитывать при покупке.

Проверьте доступные провода для пробников и определите, какие из них лучше всего подходят для ваших нужд.Ваш выбор варьируется между тестовыми пробниками, зажимами из крокодиловой кожи и крючками для микросхем. В зависимости от того, каким прибором измеряется сопротивление, выбор должен подходить как перчатка.

Проверьте диапазон сопротивления измерителя, чтобы убедиться, что он работает с измеряемым элементом. Убедитесь, что он дает вам достаточно места для эффективного измерения сопротивления.

Определите, какие другие дополнительные функции были бы полезны в вашем мультиметре, и обязательно выберите измеритель, отвечающий этим требованиям. Хотя это может не помешать сделке, если вы можете использовать мультиметр, который измеряет непрерывность и емкость, то почему бы и нет.

Как и при всех необходимых покупках, цена играет жизненно важную роль при принятии решения, какой мультиметр выбрать. Выбранный вами мультиметр не должен повредить ваши карманы, так как существует широкий выбор мультиметров, доступных для покупки во всех ценовых диапазонах.

Безопасность

Информацию о мерах безопасности см. В руководстве пользователя. Кроме того, в целях безопасности держите пальцы подальше от любых токопроводящих частей устройства и беритесь только за пластмассовые или изолированные области. Когда мультиметр используется для проверки источников питания большой мощности, в качестве меры предосторожности следует использовать защитные очки.Часто проверяйте свою проводку на предмет повреждений, чтобы предотвратить случайное короткое замыкание или другие несчастные случаи.

Если вам понравилась эта статья, вас также заинтересует:

Как работают мультиметры | Блог Simply Smarter Circuitry

Мультиметр – это инструмент, предназначенный для поиска и устранения неисправностей электрических и электронных цепей и используемый для проверки напряжений для подтверждения правильных рабочих уровней. Стандартные мультиметры измеряют ток, сопротивление и напряжение.Более дорогие модели также могут измерять емкость и индуктивность. Кроме того, осциллограф может иметь функции мультиметра.

Амперметр измеряет ток, омметр позволяет определять сопротивление, а вольтметр используется для измерения напряжения между двумя точками. Мультиметры объединяют все три функции в одном приборе. (Примечание: вам необходимо уметь распознавать общие символы электронных схем для компонентов, чтобы полностью понимать, как использовать мультиметр.)

Функция амперметра мультиметра используется для измерения количества электронов, проходящих через заданную точку за определенный промежуток времени (т.е.е. Текущий). Единицы измерения известны как амперы. Ваш мультиметр может проверить, сколько ампер, например, потребляет прибор, чтобы вы могли определить, потребляет ли он чрезмерный ток, который приведет к размыканию автоматического выключателя.

Функция омметра измеряет электрическое сопротивление – сопротивление электрическому току – и использует единицы измерения, известные как омы. Электрическая цепь будет иметь сопротивление равное нулю или близкое к нулю, если она замкнута накоротко. Когда цепь разомкнута, она имеет бесконечное сопротивление и ток не течет.

Функция вольтметра мультиметра измеряет электрический потенциал между двумя точками в вольтах и ​​особенно полезна для проверки того, почти полностью ли разрядилась батарея.

Кроме того, мультиметры позволяют измерять ток и напряжение в двух различных режимах: переменного тока (AC) и постоянного тока (DC). В бытовых розетках почти всегда используется переменный ток. Имейте в виду, что в разных странах разные стандарты напряжения переменного тока, поэтому многие путешественники обнаруживают, что их электроника неисправна в других частях мира.Если вы не уверены в напряжении, вы можете использовать функцию вольтметра переменного тока вашего мультиметра, чтобы узнать.

Бытовые розетки подают переменный ток, а батареи – постоянный. Вы должны принять во внимание режим тока того, что вы измеряете, и установить мультиметр в правильный режим для точного измерения электрических или электронных цепей.

Ник Якубовски

Начало работы с мультиметром

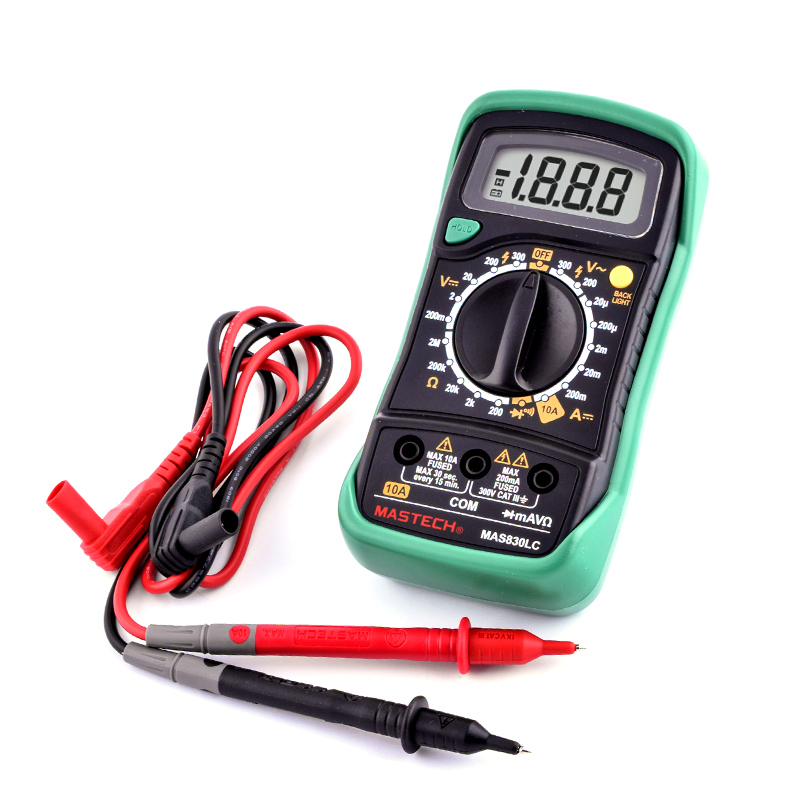

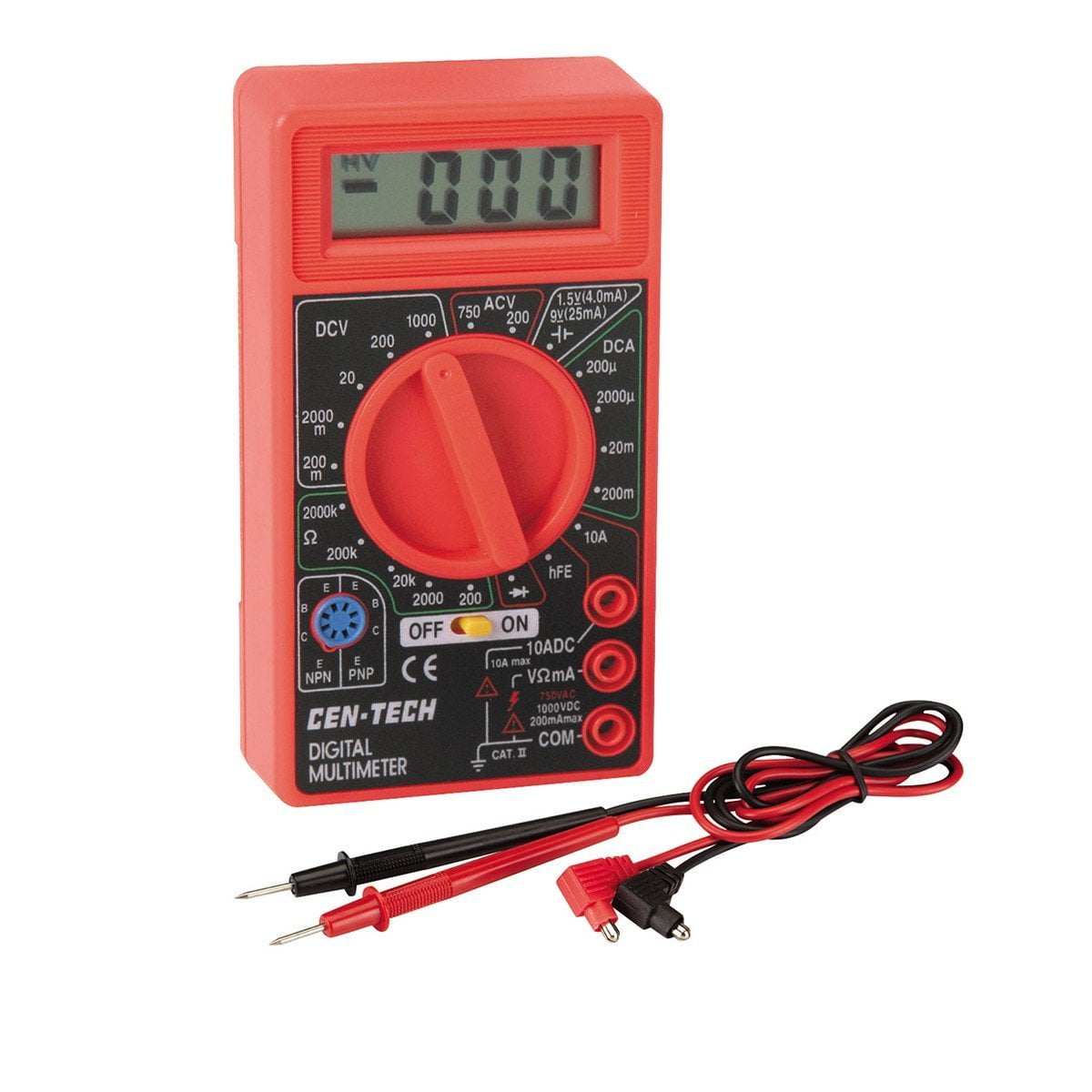

Мультиметры – идеальный инструмент для поиска и устранения неисправностей в электрических цепях, от промышленных до бытовых устройств.Существуют сотни различных типов мультиметров с разными возможностями и ценами, однако основы их использования должны быть одинаковыми. Мультиметры измеряют напряжение, ток и сопротивление по аналоговым или цифровым схемам. Самым распространенным измерителем является цифровой мультиметр (DMM) .

Функции мультиметра

Базовые измерители обычно имеют три порта для измерения следующего:
1. COM
2. Вольт / Ом
3. Ампер.

Некоторые цифровые мультиметры имеют только один порт для усилителя, в то время как некоторые имеют порты миллиампер и усилителя (показано ниже).Порт миллиампер используется для измерения токов менее 300 мА (типично) для более точного считывания.


Поворотный переключатель, показанный здесь выше, используется для выбора типа измерения, которое вы хотите выполнить.
  • Знак «V» с волнистой линией над ним предназначен для измерения напряжения переменного тока.
  • Знак «V» с пунктирными и сплошными линиями над ним предназначен для измерения постоянного напряжения.
  • «мВ» с пунктирной и сплошной линиями над ним используется для измерения милливольт постоянного тока.
  • Положение «Ω» предназначено для измерения сопротивления.
  • На следующей позиции отображается символ «диод». Эта позиция позволяет нам протестировать диодов .
  • Положение «mA / A» предназначено для измерения миллиампер и ампер.
  • Последняя позиция, «мкА», предназначена для измерения микроампер.

Выполнение простых измерений

Лучший способ понять, как пользоваться цифровым мультиметром, – это провести несколько простых измерений.

Проверка напряжения постоянного / переменного тока: аккумулятор

1. Подключите черный разъем к COM-порту мультиметра, а красный разъем к порту Voltage (часто обозначается как VΩmA).
2. Установите шкалу измерителя на напряжение постоянного тока (обозначается буквой В).
3. Поместите красный датчик в положение «+», а черный датчик – в положение «-» на батарее.

Ваш измеритель должен отображать напряжение постоянного тока. Вы можете выполнить те же действия, чтобы измерить напряжение переменного тока, сопротивление и целостность цепи. Просто убедитесь, что шкала установлена ​​правильно, чтобы измерить соответствующую единицу (например, напряжение переменного тока, напряжение постоянного тока, Ом, диод и т. Д.).

Примечание. При измерении сопротивления обычно требуется измерять компонент вне цепи, как показано ниже, а не в цепи.Проведение внутрисхемных измерений может привести к неточности из-за сопротивления соседних компонентов.


Измерение сопротивления
Измерение непрерывности
Тест батареи

Измерение тока

Измерение тока немного отличается от простого размещения щупа на контакте с напряжением. Сначала вставьте красный разъем в порт усилителя (обычно обозначается буквой A).

Для измерения тока необходимо замкнуть измеритель в цепь, как показано на изображении ниже.Цепь размыкается, и датчики вставляются в замкнутую цепь, поэтому ток проходит через счетчик, замыкая контур. Другой и, возможно, более точный метод заключается в измерении напряжения на резисторе и использовании закона Ома (V = IR) для расчета тока.


Схема измерения тока

Характеристики и типы мультиметра

Существует два основных типа мультиметров – аналоговый и цифровой.

Аналоговые мультиметры все еще широко используются и стоят примерно так же, как цифровой мультиметр (DMM), но не обеспечивают такой же точности, как DMM.Аналоговые измерители полезны для отображения показаний в реальном времени с падениями напряжения и тока, когда необходимо постоянно наблюдать за эффектами регулировки частей схемы, таких как нагрузка. Отличительной особенностью аналоговых счетчиков является дисплей с подпружиненным стрелочным указателем, который опирается на проволочную катушку, окруженную магнитом. При протекании тока он создает силу, которая толкает магнит, чтобы скрутить катушку, вызывая ее вращение.

Цифровые мультиметры используются чаще из-за их точности и простоты использования.В отличие от аналоговых измерителей, цифровые мультиметры не имеют сопротивления внутри, что обеспечивает точные показания. Он также не ограничен размером считывающего циферблата. Цифровые мультиметры легко калибруются и имеют автоматическую регулировку диапазона.


Velleman AVM460 Аналоговый мультиметр
Другие общие функции цифрового мультиметра:
  • Автоматический выбор диапазона для выбора конкретного диапазона для тестируемого количества
  • Образец и удержание, чтобы отобразить самые последние показания после того, как измеритель отключен от тестируемой цепи
  • Испытания с ограничением тока на падение напряжения на полупроводниковых переходах для проверки диодов и транзисторов
  • Отображение тестируемого количества в виде гистограммы, которая упрощает тестирование по принципу «годен / не годен», а также позволяет определять быстро меняющиеся тенденции.
  • Малополосный осциллограф Функциональность
  • Тестеры автомобильных цепей
  • Простой сбор данных для записи максимальных и минимальных показаний за определенный период или для отбора проб через фиксированные интервалы
  • Интеграция с пинцетом для использования с технологией SMD

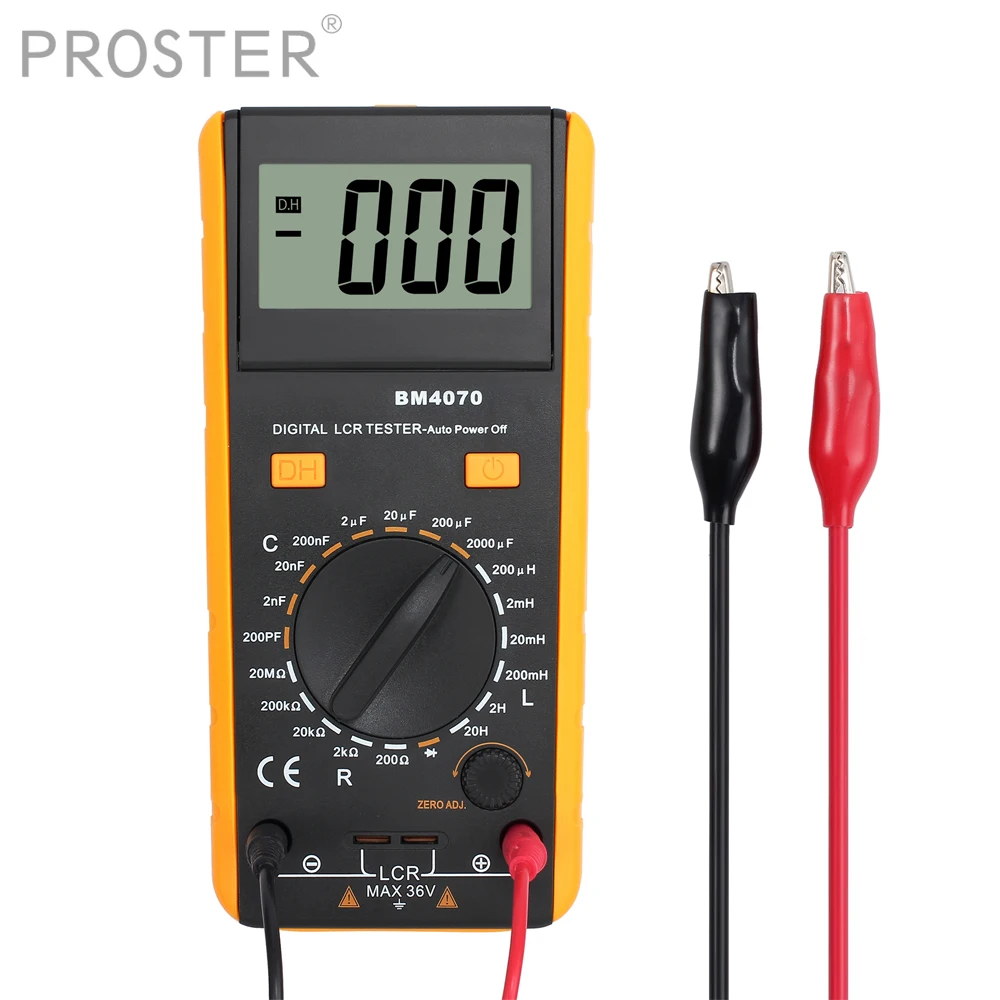

  • Комбинированный измеритель LCR для малогабаритных компонентов SMD и сквозных отверстий
Цифровые мультиметры также могут быть напрямую подключены к компьютеру с помощью каналов IrDA , RS-232 , USB или инструментальной шины, такой как IEEE-488 .Интерфейс позволяет компьютеру записывать измерения по мере их выполнения.

На что обращать внимание на базовый мультиметр?

• Проверка целостности цепи с помощью пьезозуммера
• Проверка сопротивления от 10 Ом (или ниже) до 1 МОм (или выше)
• Проверка постоянного напряжения от 100 мВ (или ниже) до 50 В
• Проверка переменного напряжения от 1 В и до 400 В (или 200 В в США / Канаде / Японии)

Если вы планируете достаточно продвинуться в области электроники и хотите измерить счетчик, который
не перерастет в ближайшее время, вот несколько других функций, которые вы захотите найти в счетчике:

  • Автоотключение: продлевает срок службы батарей
  • Испытание постоянного и переменного тока, от 10 мА до 10 А для некоторых моделей
  • Kick Stand: удерживает глюкометр в вертикальном положении и освобождает руки от работы на рабочих поверхностях
  • Кнопка удержания: сохраняет значение, отображаемое на дисплее, чтобы вы могли зондировать, не глядя на счетчик
  • Обычная батарея: 9V или AA , в карманных счетчиках используются трудно заменяемые монетные ячейки

Velleman DVM810 Mini 3-1 / 2 Цифровой мультиметр

Безопасность прежде всего: общие ошибки при использовании мультиметра

Помните, что вы имеете дело с электричеством, поэтому важно соблюдать осторожность при использовании мультиметра.Некоторые из наиболее распространенных ошибок, которые совершают люди, включают:
  • Не забывайте переключать измерительные провода (гнезда) при переключении между измерением тока и проверкой напряжения / сопротивления
  • Превышение максимального значения счетчика
  • Функциональный переключатель находится в неправильном положении при попытке измерения
  • Использование метра в зоне, превышающей заявленный рейтинг
  • Во избежание ложных показаний, которые могут привести к поражению электрическим током или травмам, заменяйте батарею, как только загорится индикатор
    .Кроме того, при проведении измерений держите пальцы за защитными кожухами на щупах.
  • Некоторые простые ошибки могут привести к серьезным травмам и даже смерти. Обязательно всегда проверяйте провода и убедитесь, что шкала находится в правильном положении
    , и никогда не используйте измеритель, если провода были повреждены.
  • Никогда не используйте измеритель в цепях, мощность которых превышает 4800 Вт, и будьте осторожны при работе с напряжением выше 60 В постоянного тока или 30 В переменного тока
    среднеквадратичного значения, поскольку они могут представлять опасность поражения электрическим током.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
