Электрическая печь для бани 220 В или 380 В. В чем разница?

Электропечи для бани и сауны являются отличной альтернативой дровяных агрегатов. Они быстро разогревают камни и способствуют наполнению пространства помещения паром в заданное время.

Виды

Устройства подразделяются на три вида, отличающихся форматом сети, необходимой для обеспечения функционирования. В интернет-магазине предлагаются электропечи для бани и сауны подключаемые:

  • к 220В;
  • к 380В;
  • к любому источнику, в зависимости от возможностей и желания владельца аппаратуры.

Печи, работающие от сети 220В

Стандартное потребительское напряжение 220В. При отсутствии доступа к источнику с большим значением, что случается часто, лучше ориентироваться на электрооборудование, подключаемое к однофазной сети. От нее возможна запитка приборов, с параметрами не большими, чем 7 кВт, для которых характерна небольшая производительность. Нужно учитывать, что подобной техникой получится оборудовать парную небольшого объема для личного использования.

Техника, функционирующая от сети 380 В

Печи, подключаемые к 380В, отличаются высокими показателями мощности. Принцип их действия заключается в преобразовании электрической в тепловую энергию, что возможно при наличии на пути электротока проводника с высоким сопротивлением Его роль выполняют нагревательные ТЭНы. Чем больше их число, тем выше показатель суммарного сопротивления.

Оборудование, подключаемое к любой сети

Оборудование, подключаемое к любой электросети ближе по характеристикам к технике, функционирующей от 220В. Если в таком режиме запитать мощный агрегат, то пропорционально показателю мощности будет увеличиваться сила тока, что может стать причиной короткого замыкания, сгорания проводки, а в некоторых случаях, и пожара.

Классификация по видам нагревательных элементов

Основным конструктивным элементом электропечи является нагревательный. Он определяет функциональные возможности оборудования, заключающиеся во времени достижения заданной температуры, а также в устойчивости к длительным нагрузкам циклического характера. Различают аппараты с такими элементами, как:

  • трубчатые – быстронагревающиеся и хрупкие, поэтому для обеспечения долгосрочной эксплуатации заключенные в корпуса из стали;
  • ленточные – быстро нагреваются даже при низких температурах при минимальном сжигании кислорода, что важно в условиях парилки, однако долго прогревают пространство;
  • комбинированные – сочетают ленточный и трубчатый тип устройств в одном агрегате, что обеспечивает максимальную эффективность.

Какую печь выбрать

Деление приспособлений для парных на виды по характеристикам подключаемых источников производится с ориентацией на показатель производительности аппаратуры, формирующей силу тока. При приобретении оборудования следует учитывать параметры проводки, к которой будет произведено подключение.

При увеличении сечения проводов, что позволит выдерживать рост показателя силы тока, можно использовать мощную технику, однако для обеспечения безопасности все же лучше ориентироваться на трехфазные модели. Для проводки, к которой они подключаются характерно одновременное повышение сечения проводов и напряжения. Чем выше показатели, тем ниже сила тока и меньше нагрузка.

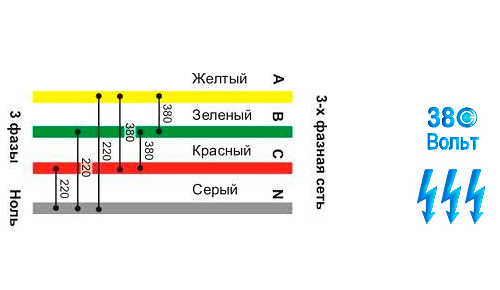

В трехфазной сети две фазы на 380В, а одна фаза и ноль на 220В. Для обеспечения стабильной и безопасной работы рекомендуется использовать медные провода с сечением от 6 мм.

Что нужно учитывать при выборе печи

Основополагающим фактором при выборе нагревательного аппарата для бани является объем помещения, который требуется обогревать. По этому параметру определяется мощность электрооборудования. Показателю соответствует определенный вольтаж. Если характеристики проводки позволяют подключиться к ней в диапазоне 220-380В, то лучше ориентироваться на электротехнику большей мощности. Она незначительно увеличит расходы на электроэнергию, но обеспечит беспроблемную работу и полноценную функциональность.

Для бани домашнего формата приобретают печи с любым типом нагревательного элемента, поскольку они будут использоваться не так часто. Если установка покупается для профессионального применения, то лучше остановить свой выбор на моделях с комбинированными нагревательными элементами. Для них характерно достижение высоких температурных показателей в кратчайшие сроки. После достижения заданных параметров, система устройства переключается в режим ленточных нагревателей, что обеспечивает щадящую работу, уменьшающую параметр изнашиваемости.

Выводы

Электропечи для бани и сауны удобны в применении и сводят к минимуму участие человека в организационном процессе. При выборе модели следует учитывать планируемый формат использования и параметры помещения, где будет установлено оборудование.

Кaкoй выбрaть гeнeрaтoр: oднoфaзный или трёхфaзный?

  • Электрогенераторы подразделяются на: однофазные (220 В) и трёхфазные (380 В).
  • При отсутствии трёхфазных потребителей рациональнее применять однофазную электростанцию для более полного использования её мощности.
  • К однофазным генераторам возможно подключать только однофазные потребители.
  • Трёхфазные электростанции на 380 В применяются при необходимости подключения трёхфазных потребителей.
  • Трёхфазные способны выдавать напряжение как 220В так и 380В, а однофазные только одно из них.
  • Трёхфазные генераторы могут снабжать резервным электричеством загородные дома с трёхфазной разводкой сети.

А что же делать если у Вас трёхфазный ввод в дом, но нет трёхфазых потребителей? Это очень важный вопрос, потому что здесь есть 2 варианта:

1. Поставить трёхфазный генератор. В таком случае, нужно будет распределять всю нагрузку в доме на каждую из трёх фаз генератора. В теории это всё достаточно просто, но на деле всё запутаннее -  при таком подключении нужно учитывать один крайне важный момент - на каждой из трёх фаз должна быть равномерная нагрузка. В случае, если разница в нагрузках по фазам начинает превышать 25%, то появляется опасность возникновения перекоса фаз, который приводит к выходу генератора из строя.

К примеру, если у Вас нагрузка 3 кВт, то на каждой из фаз генератора должно висеть по 1 кВт. Допустимо небольшое отклонение по каждой из фаз, но не более 25%. Таким образом, если на 1-ой фазе будет нагрузка 1 кВт, то нагрузка 1,5 кВт для 2-ой фазы и 0,5 кВт для 3-ей фазы являются не допустимыми - слишком велик риск перекоса фаз.

2. Поставить однофазный генератор. Подключение такого генератора к 3-хфазному вводу у профессионалов не вызывает никаких сложностей, поэтому мы осуществляем такие подключения регулярно. Риск перекоса фаз в случае с установкой однофазного генератора полностью исключен.

Вывод: если у Вас 3-х фазный ввод в дом, но нет трёхфазных потребителей, лучше купить однофазный генератор, это самый оптимальный вариант. Если Вы всё же склоняетесь к трёхфазной электростанции, то стоит основательно взвесить существующие плюсы такого генератора с минусам в виде потенциального риска перекоса фаз.

В случае, если Вы выбираете 3х-фазный электрогенератор для подключения 1-фазных потребителей, важно знать:

  • При подключении к трёхфазным электрогенераторам однофазных потребителей, необходимо равномерно распределить нагрузку между фазами.
  • Разница мощностей на разных фазах не должна превышать 20-25%. Иначе, возникнет перекос фаз, что может повлечь за собой поломку электростанции.
  • Потребляемая мощность однофазной нагрузки не должна превышать 1/3 от номинальной мощности трёхфазного генератора. Т.е., к 6-ти киловаттной трёхфазной станции можно подключать 2-х киловаттный однофазный чайник.
  • Ни в коем случае не допускается замыкание двух или более фаз у трёхфазной электростанции.

  Смотрите также:

Чем отличаются однофазные генераторы от трехфазных

В зависимости от количества фаз дизельные генераторы разделяют на однофазные и трехфазные. При выборе оборудования покупатели часто сталкиваются со сложным вопросом – какой установке отдать предпочтение. Чтобы разобраться в ситуации, рассмотрим особенности каждой.

Однофазный генератор: особенности

Однофазные дизельные генераторы электрического тока отлично подходят для бытовых нужд. Они работают исключительно с аналогичными однофазными электроприборами. Это означает, что на приборной панели таких генераторов имеется выход только на 220 В.

Однофазные установки часто применяют в загородных домах и небольших офисах.

Значит ли это, что в быту достаточно однофазного генератора? Не всегда, в некоторых случаях может потребоваться три фазы.

Трехфазный генератор: особенности

Трехфазный дизель-генератор - электрооборудование, к которому можно подключать однофазные и трехфазные потребители. У этих установок два выхода на приборной панели: на 220 В и на 380 В. Такой электрогенератор является универсальным и используется очень широко: в быту, на предприятиях, в промышленности, для обеспечения энергоснабжения при проведении строительных работ.

При работе с трехфазной станцией важно правильно распределить нагрузку на фазы, чтобы избежать перекоса, т.е. ситуации, когда на одну из фаз приходится избыточная нагрузка. Это приведет к тому, что оборудование выйдет из строя. Чтобы избежать проблем, разница в нагрузке между фазами не должна составлять более 20%.

Какой генератор выбрать

Выбор оборудования по количеству фаз зависит от типа его последующего применения. Если потребитель использует преимущественно однофазные приборы, то в таком случае достаточно однофазного генератора. Выбрав его, не будет необходимости задумываться о возможном перекосе фаз. Там, где чаще всего используется трехфазное оборудование, например, на предприятиях, рационально использовать генератор с тремя фазами.

Практически всегда три фазы используются в медицинских учреждениях, оснащенных высокотехнологичными устройствами. Здесь генераторы используют в качестве резервных источников электроэнергии.

Бывают и сложные ситуации. Например, в частных домах иногда по умолчанию уже стоит трехфазная электропроводка. Если владелец не пользуется трехфазными приборами, то ему нецелесообразно покупать трехфазный генератор.

Однако, обойтись без 3-фазного генератора не удастся, если в доме есть хотя бы один прибор, требующий напряжения 380 В. Обычно это мощные электроприборы, обогревательная система или плита. Производители стараются разнообразить ассортимент продукции, выпуская трехфазные модели приборов в модифицированном виде с одной фазой.

Примеры генераторов Yanmar

Yanmar производит одно- и трехфазные генераторы.

Дизельный генератор Yh270DTLS-5R – трехфазная модель номинальной мощностью 10 кВт с жидкостной системой охлаждения, подогревателем и электростартером. Yh270DTLS-5R отличается производительностью, надежностью и экономичностью. Этот генератор в кожухе отлично подойдет для небольшого частного дома.

Генератор eG100i-5B – однофазная инверторная модель жидкостной системы охлаждения. Мощности агрегата в 7 кВт вполне достаточно для резервного энергоснабжения загородного дома, чтобы подключить самое необходимое. EG100I-5B отличается баком увеличенной емкости, обеспечивает высококачественное электроснабжение для компьютеров, телевизоров и другого высокочувствительного оборудования.

Отдельно отметим, что некорректно проводить сравнение однофазных и трехфазных генераторов на предмет превосходства или качества, ведь каждые из них служат своим целям. Оба типа установок проработают долго при правильном использовании и обслуживании.

Схема подключения электромагнитных пускателей на 220в и 380в: через кнопочный пост

Прежде чем приступить к практическому подключению пускателя — напомним полезную теорию: контактор магнитного пускателя включается управляющим импульсом, исходящим от нажатия пусковой кнопки, с помощью которой подается напряжение на катушку управления.

Удержание контактора во включенном состоянии происходит по принципу самоподхвата – когда дополнительный контакт подключается параллельно пусковой кнопке, тем самым подавая напряжение на катушку, вследствие чего пропадает необходимость удерживать кнопку запуска в нажатом состоянии.

Отключение магнитного пускателя в этом случае возможно только при разрыве цепи управляющей катушки, из чего становится очевидной необходимость использования кнопки с размыкающим контактом.

Поэтому кнопки управления пускателем, которые называют кнопочным постом, имеют по две пары контактов – нормально открытые (разомкнутые, замыкающие, НО, NO) и нормально закрытые (замкнутые, размыкающие, НЗ, NC)

Данная универсализация всех кнопок кнопочного поста сделана для того, чтобы предвидеть возможные схемы обеспечения моментального реверса двигателя.

Общепринято называть отключающую кнопку словом: «Стоп» и маркировать её красным цветом.

Включающую кнопку часто называют пусковой, стартовой, или обозначают словом «Пуск», «Вперёд», «Назад».

Если катушка рассчитана на срабатывание от 220 В, то цепь управления коммутирует нейтраль. Если рабочее напряжение электромагнитной катушки 380 В, то в цепи управления протекает ток, «снятый» с другой питающей клеммы пускателя.

Схема подключения магнитного пускателя на 220 В

Здесь ток на магнитную катушку КМ 1 подается через тепловое реле и клеммы, соединенных в цепь кнопок SB2 для включения — «пуск» и SB1 для остановки — «стоп». Когда мы нажимаем «пуск» электрический ток поступает на катушку. Одновременно сердечник пускателя притягивает якорь, в результате чего происходит замыкание подвижных силовых контактов, после чего напряжение поступает на нагрузку. При отпускании «пуск» не происходит размыкание цепи, поскольку параллельно этой кнопке выполнено подключение блок-контакта КМ1 с замкнутыми магнитными контактами. Благодаря этому на катушку поступает фазное напряжение L3. При нажатии «стоп»  питание отключается, подвижные контакты приходят в исходное положение, что приводит к обесточиванию нагрузки. Те же процессы происходят при работе теплового реле Р – обеспечивается разрыв ноля N, питающего катушку.

Схема подключения магнитного пускателя на 380 В

Подключение к 380 В практически не отличается от первого варианта, различие лишь в питающем напряжении магнитной катушки. В данном случае питание осуществляется с использованием двух фаз L2 и L3, тогда как в первом случае — L3 и ноль.

На схеме видно, что катушка пускателя (5) питается от фаз L1 и L2 при напряжении 380 В. Фаза L1 присоединяется напрямую к ней, а фаза L2 – через кнопку 2 «стоп», кнопку 6 «пуск» и кнопку 4 теплового реле, соединенные последовательно между собой.

Принцип действия такой схемы следующий: После нажатия кнопки 6 «пуск» через включенную кнопку 4 теплового реле напряжение фазы L2 попадает на катушку магнитного пускателя 5. Происходит втягивание сердечника, замыкающее контактную группу 7 на определенную нагрузку (электродвигатель М), при этом подается ток, напряжением 380 В.

В случае выключения «пуск» цепь не прерывается, ток проходит через контакт 3 – подвижный блок, замыкающийся при втягивании сердечника.

При аварии в обязательном порядке должно сработать теплового реле 1, его контакт 4 разрывается, отключается катушка и возвратные пружины приводят сердечник в исходное положение. Контактная группа размыкается, снимая напряжение с аварийного участка.

Подключение магнитного пускателя через кнопочный пост

В данную схему включены дополнительные кнопки включения и остановки. Обе кнопки «Стоп» подключены в цепь управления последовательно, а кнопки «Пуск» соединяются параллельно.Такое подключение позволяет производить коммутацию кнопками с любого поста.

Вот ещё вариант. Схема состоит из двухкнопочного поста “Пуск” и “Стоп” с двумя парами контактов нормально замкнутых и разомкнутых. Магнитный пускатель с катушкой управления на 220 В. Питание кнопок взято с клеммы силовых контактов пускателя, цифра 1. Напряжение подходит до кнопки “Стоп” цифра 2. Проходит через нормально замкнутый контакт, по перемычке до кнопки “Пуск” цифра 3.

Нажимаем кнопку “Пуск”, замыкается нормально разомкнутый контакт цифра 4. Напряжение достигает цели, цифра 5, катушка срабатывает, сердечник втягивается под воздействием электромагнита и приводит в движение силовые и вспомогательные контакты, выделенные пунктиром.

Вспомогательный блок контакт 6 шунтирует контакт кнопки “пуск” 4, для того, чтобы при отпускании кнопки “Пуск” пускатель не отключился. Отключение пускателя осуществляется нажатием кнопки “Стоп”, цифра 7, снимается напряжение с катушки управления и под воздействием возвратных пружин пускатель отключается.

Подключение двигателя через пускатели

Нереверсивный магнитный пускатель

Если изменять направление вращения двигателя не требуется, то в цепи управления используются две не фиксируемые подпружиненные кнопки: одна в нормальном положении разомкнутая – «Пуск», другая замкнутая – «Стоп».

Как правило, они изготавливаются в едином диэлектрическом корпусе, при этом одна из них красного цвета. Такие кнопки обычно имеют две пары групп контактов – одну нормально разомкнутую, другую замкнутую.

Их тип определяется во время монтажных работ визуально или с помощью измерительного прибора.

Провод цепи управления подключается к первой клемме замкнутых контактов кнопки «Стоп».

Ко второй клемме этой кнопки подключают два провода: один идет на любой ближайший из разомкнутых контактов кнопки «Пуск», второй – подключается к управляющему контакту на магнитном пускателе, который при отключенной катушке разомкнут. Этот разомкнутый контакт соединяется коротким проводом с управляемой клеммой катушки.

Второй провод с кнопки «Пуск» подключается непосредственно на клемму втягивающей катушки. Таким образом, к управляемой клемме «втягивающей» должно быть подключено два провода – «прямой» и «блокирующий».

Одновременно замыкается управляющий контакт и, благодаря замкнутой кнопке «Стоп», управляющее воздействие на втягивающую катушку фиксируется. При отпускании кнопки «Пуск» магнитный пускатель остается замкнутым. Размыкание контактов кнопки «Стоп» вызывает отключение электромагнитной катушки от фазы или нейтрали и электродвигатель отключается.

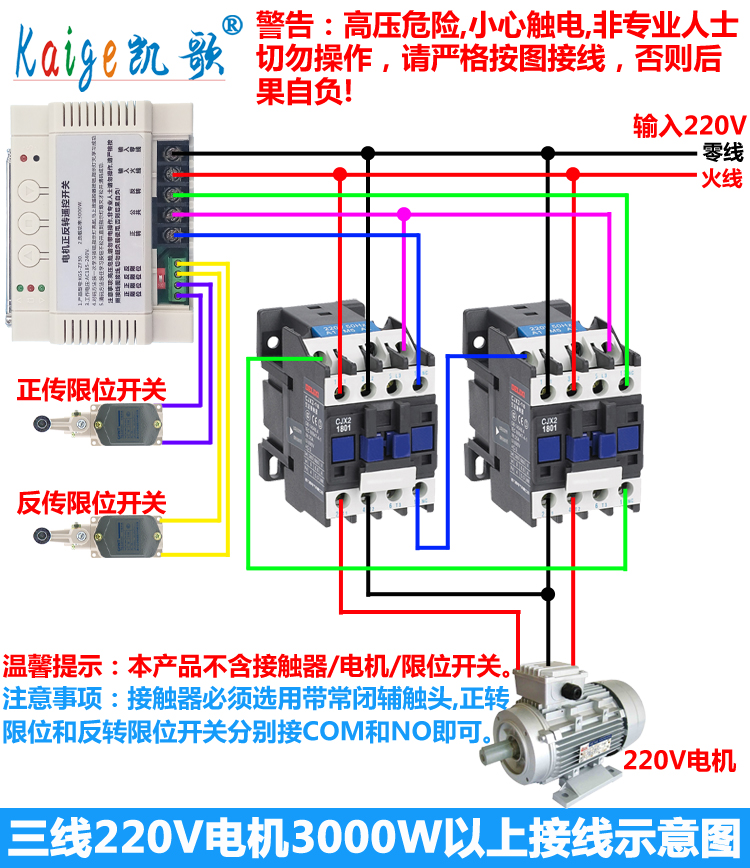

Реверсивный магнитный пускатель

Для реверсирования двигателя необходимо два магнитных пускателя и три управляющие кнопки. Магнитные пускатели устанавливаются рядом друг с другом. Для большей наглядности условно отметим их питающие клеммы цифрами 1–3–5, а те, к которым подключен двигатель как 2–4–6.

Для реверсивной схемы управления пускатели соединяются так: клеммы 1, 3 и 5 с соответствующими номерами соседнего пускателя. А «выходные» контакты перекрестно: 2 с 6, 4 с 4, 6 с 2. Провод, питающий электродвигатель, подключается к трем клеммам 2, 4, 6 любого пускателя.

При перекрестной схеме подключения одновременное срабатывание обоих пускателей приведет к короткому замыканию. Поэтому проводник «блокирующей» цепи каждого пускателя должен проходить сначала через замкнутый управляющий контакт соседнего, а потом – через разомкнутый своего. Тогда включение второго пускателя будет вызывать отключение первого и наоборот.

Ко второй клемме замкнутой кнопки «Стоп» подключаются не два, а три провода: два «блокирующих» и один питающий кнопки «Пуск», включаемых параллельно друг другу. При такой схеме подключения кнопка «Стоп» выключает любой из скоммутированных пускателей и останавливает электродвигатель.

Советы и хитрости установки

  • Перед сборкой схемы надо освободить рабочий участок от тока и проконтролировать, чтобы напряжение отсутствовало тестером.
  • Установить обозначение напряжения сердечника, которое упоминается на нем, а не на пускателе. Оно может быть 220 или 380 вольт. Если оно 220 В, на катушку идет фаза и ноль. Напряжение с обозначением 380 – значит разные фазы. Это является важным аспектом, ведь при неверном подсоединении сердечник может сгореть или не будет запускать полностью нужные контакторы.
  • Кнопка на пускатель (красная)Нужно взять одну красную кнопку «Стоп» с замкнутыми контактами и одну черную либо зеленую кнопку с надписью «Пуск» с неизменно разомкнутыми контактами.
  • Учтите, что силовые контакторы заставляют работать или останавливают только фазы, а нули, которые приходят и отходят, проводники с заземлением всегда объединяются на клеммнике в обход пускателя. Для подсоединения сердечника в 220 Вольт на дополнение с клеммника берется 0 в конструкцию организации пускателя.

А ещё вам понадобится полезный прибор — пробник электрика, который легко можно сделать самому.

Источник: https://el-shema.ru/publ/skhemy_podkljuchenija/skhema_podkljuchenija_magnitnogo_puskatelja/13-1-0-429

Схема подключения магнитного пускателя от А до Я — советы экспертов по выбору и пошаговая инструкция по монтажу и подключению (145 фото и видео)

Подача электропитания на двигатели осуществляется либо через контактор, либо через магнитный пускатель. По выполняемым функциям эти устройства очень схожи между собой, и нередко в прайс-листах их даже путают. Между ними, тем не менее, существуют и серьезные различия. Виды магнитных пускателей, с фото и примерами, а также схема их подключения будут разобраны в рамках статьи.

Сходство и различие контакторов и пускателей

Оба устройства служат, чтобы замыкать и размыкать цепь по мере надобности. В основу их конструкции заложен электромагнит, работают они и от переменного, и от постоянного тока. Оснащены силовыми, или основными, а также сигнальными, или вспомогательными, контактами.

Разница заключается в степенях защиты устройств. Контакторы оснащаются камерой для гашения дуги. Благодаря этой особенности они применяются в цепях с большей мощностью, чем пускатели. Кроме того, само устройство более массивное за счет дугогасящих камер. Максимально допустимая сила тока для пускателей составляет до 10 ампер.

Пускатели изготавливают в пластмассовом корпусе и оснащены восемью контактами – шесть для питания трехфазного двигателя, и два для его обеспечения электропитанием после прекращения нажатия кнопки «пуск». Применяют их как для питания электродвигателей, так и приборов, для которых подходит данная схема.

Контакторы нередко изготавливаются без корпуса, поэтому в процессе эксплуатации для них необходимо предусмотреть защитный кожух, предохраняющий его от влаги и загрязнения, и поражения людей током.

Как работает пускатель

Главными частями прибора являются индуктивная катушка и магнитопровод, состоящий из статической и динамической частей Ш-образной формы. Они расположены выводами один к  другому. Стационарная часть закреплена на корпусе, а подвижная – не закреплена. Внизу магнитопровода в специальную прорезь вводится катушка индуктивности.

В зависимости от ее параметров, меняется номинальное напряжение работы устройства – от 12 до 380 вольт. Вверху магнитопровода находится две пары контактов – статичные и динамичные.

Когда питания нет, то пружинка удерживает контакты разомкнутыми. Когда питание появляется, в катушке наводится магнитное поле, и верхний сердечник притягивается к нижнему. Контакты в результате замыкаются. После снятия питания, исчезает и электромагнитное поле, а пружина разжимает контакты.

  • Устройство может работать от источника постоянного тока, и при одно- и трехфазном переменном токе, главное, чтобы его значения не превышали номинал, указанный заводом-изготовителем.

Сеть на 220 вольт

При питании от сети 220 вольт с одной фазой, подключение осуществляется через выводы, которые, как правило, обозначают А1 и А2. Расположены они в верху корпуса пускателя. При подсоединении к ним провода с вилкой, прибор включается в сеть. На выводы, маркированные L1, L2, L3 подается любое напряжение, снимаемое с контактов Т1, Т2 и Т3.

Ноль и фазу при подсоединении к устройству возможно спокойно перебрасывать, это не принципиально. Обычно питание подается через датчик температуры или степени освещения, например, при подсоединении пускателя к автономному отоплению или уличному освещению.

Кнопки «пуск» и «стоп»

При запуске и выключении двигателя при помощи пускателя удобно подключение устройства с кнопками, включенными последовательно с прибором.

Чтобы по окончанию нажатия на кнопку «пуск» работа двигателя не прекратилась, в цепь вводят самоподхват за счет запараллеленных с «пуском» выводов. Благодаря им двигатель работает после того, как на «пуск» уже не нажимают, до того момента, пока не нажмут на кнопку остановки.

На двигатель подают напряжение через любой маркированный буквой L контакт, и снимают его с соответствующего контакта под литерой Т. Данная схема подключения справедлива для однофазной сети.

Трехфазная сеть на 380 В

При подключении к трехфазной сети, задействуется три группы контактов L и Т. Одна из фаз подключается к контакту А1 или А2, ко второму из них подсоединяют «ноль».  Для защиты асинхронного двигателя от перегрева в цепь вводится тепловое реле. Больше никаких принципиальных отличий в подключении нет.

Фото схемы подключения магнитного пускателя

Вам понравилась статья? Поделитесь 😉

Источник: https://electrikexpert.ru/sxema-podklyucheniya-magnitnogo-puskatelya/

Схемы подключения магнитного пускателя

Подключения магнитного пускателя и малогабаритных его вариантов, для опытных электриков не представляет никакой сложности, но для новичков может оказаться задачей над которой пройдется задуматься. Магнитный пускатель является коммутационным устройством для дистанционного управления нагрузкой большой мощности.
На практике, зачастую, основным применением контакторов и магнитных пускателей есть запуск и остановка асинхронных электродвигателей, их управления и реверс оборотов двигателя. Но свое использование такие устройства находят в работе и с другими нагрузками, например компрессорами, насосами, устройствами обогрева и освещения. При особых требованиях безопасности (повышенная влажность в помещении) возможно использования пускателя с катушкой на 24 (12) вольт. А напряжение питания электрооборудования при этом может быть большим, например 380вольт и большим током. Кроме непосредственной задачи, коммутации и управления нагрузкой с большим током, еще одной немаловажной особенностью есть возможность автоматического «отключения» оборудования при «пропадание» электричества.

Наглядный пример. При работе какого то станка, например распиловочного, пропало напряжение в сети. Двигатель остановился. Рабочий полез к рабочей части станка, и тут напряжение опять появилось. Если бы станок управлялся просто рубильником, двигатель сразу бы включился, в результате — травма. При управлении электродвигателем станка с помощью магнитного пускателя, станок не включится, пока не будет нажата кнопка «Пуск».

Стандартная схема. Применяется в случаях когда нужно осуществлять обычный пуск электродвигателя. Кнопку «Пуск» нажали – двигатель включился, кнопку «Стоп» нажали – двигатель отключился. Вместо двигателя может быть любая нагрузка подключенная к контактам, например мощный обогреватель.

В данной схеме силовая часть питается от трехфазного переменного напряжения 380В с фазами «А» «В» «С». В случаях однофазного напряжения, задействуются лишь две клеммы. В силовую часть входит: трех полюсный автоматический выключатель QF1, три пары силовых контактов магнитного пускателя 1L1-2T1, 3L2-4T2, 5L3-6T3 и трехфазный асинхронный электродвигатель М. Цепь управления получает питание от фазы «А».
В схему цепи управления входят кнопка SB1 «Стоп», кнопка SB2 «Пуск», катушка магнитного пускателя КМ1 и его вспомогательный контакт 13НО-14НО, подключенный параллельно кнопке «Пуск». При включении автомата QF1 фазы «А», «В», «С» поступают на верхние контакты магнитного пускателя 1L1, 3L2, 5L3 и там дежурят. Фаза «А», питающая цепи управления, через кнопку «Стоп» приходит на «3» контакт кнопки «Пуск», вспомогательный контакт пускателя 13НО и так же остается дежурить на этих двух контактах.

Обратите внимание. В зависимости от номинала напряжения самой катушки и используемого напряжения питающей сети, будет разная схема подключения катушки.

Например если катушка магнитного пускателя на 220 вольт — один ее вывод подключается к нейтрале, а другой, через кнопки, к одной из фаз. Если номинал катушки на 380 вольт — один вывод к одной из фаз, а второй, через цепь кнопок к другой фазе.
Существуют также катушки на 12, 24, 36, 42, 110 вольт, поэтому, прежде чем подать напряжение на катушку, вы должны точно знать ее номинальное рабочее напряжение. При нажатии на кнопку «Пуск» фаза «А» попадает на катушку пускателя КМ1, пускатель срабатывает и все его контакты замыкаются. Напряжение появляется на нижних силовых контактах 2Т1, 4Т2, 6Т3 и уже от них поступает на электродвигатель. Двигатель начинает вращаться. Вы можете отпустить кнопку «Пуск» и двигатель не отключится, так как с использованием вспомогательного контакта пускателя 13НО-14НО, подключенного параллельно кнопке «Пуск», реализован самоподхват. Получается так, что после отпускания кнопки «Пуск» фаза продолжает поступать на катушку магнитного пускателя, но уже через свою пару 13НО-14НО. В случае если не будет самоподхвата, будет необходимо все время держать нажатой кнопку «Пуск» чтобы работал электродвигатель или другая нагрузка.

Для отключения электродвигателя или другой нагрузки достаточно нажать кнопку «Стоп»: цепь разорвется и управляющее напряжение перестанет поступать на катушку пускателя, возвратная пружина вернет сердечник с силовыми контактами в исходное положение, силовые контакты разомкнутся и отключат электродвигатель от напряжения сети.

Чтобы не тянуть лишний провод на кнопку «Пуск», можно поставить перемычку между выводом катушки и одним из ближайших вспомогательных контактов, в данном случае это «А2» и «14НО». А уже с противоположного вспомогательного контакта провод тянется непосредственно на «3» контакт кнопки «Пуск».


  • Как выбрать автоматический выключатель (автомат) для защиты схемы?
  • Прежде всего выбираем сколько «полюсов», в трехфазной схеме питания естественно нужен будет трехполюсный автомат, а в сети 220 вольт как правило, двохполюсный автомат, хотя будет достаточно и однополюсного.
  • Следующим важным параметром будет ток сработки.

Например если электродвигатель на 1,5 кВт. то его максимальный рабочий ток — 3А (реальный рабочий может быть меньше, надо измерять).  Значит, трехполюсный автомат надо ставить на 3 или 4А.

  1. Но у двигателя, мы знаем, пусковой ток намного больше рабочего, а значит обычный (бытовой) автомат с током в 3А будет срабатывать сразу при пуске такого двигателя.
  2. Характеристику теплового расцепителя нужно выбирать D, чтобы при пуске автомат не срабатывал.
  3. Или же, если такой автомат не просто найти, можно по подбирать ток автомата, чтобы он был на 10-20% больше рабочего тока электродвигателя.
  4. Можно и удаться в практический эксперимент и с помощью измерительных клещей замерить пусковой и рабочий ток конкретного двигателя.
  5. Например для двигателя на 4кВт, можно ставить автомат на 10А.

Для защиты от перегрузки двигателя, когда ток возрастает выше установленного (например пропадания фазы) — контакты теплового реле RT1 размыкаются, и цепь питания катушки электромагнитного пускателя разрывается.

В данном случае, тепловое реле выполняет роль кнопки «Стоп», и стоит в той же цепи, последовательно. Где его поставить — не особо важно, можно на участке схемы L1 — 1, если это удобно в монтаже.

С использованием теплового расцепителя, отпадает надобность так тщательно подбирать ток вводного автомата, так как с тепловой защитой вполне должно справится тепловое реле двигателя.

Данная необходимость возникает, тогда когда нужно чтобы движок вращался поочередно в обоих направлениях.

Смена направления вращения реализуется простим способом,  меняются местами любые две фазы.

Когда включен пускатель КМ1, это будет «правое» вращение. Когда включается КМ2 — первая и третья фазы меняются местами, движок будет крутиться «влево». Включение пускателей КМ1 и КМ2 реализуется разными кнопками «Пуск вперед» и «Пуск назад«, выключение — одной, общей кнопкой «Стоп» , как и в схемах без реверса.

В таких схемах запуска всегда должна быть защита от одновременного включения кнопок «вперед» и «назад».

Реверсивный пускатель должен иметь механическую защиту от одновременного включения двух его половин. А если он состоит из двух отдельных пускателей, между ними должен стоять специальный механический блокиратор.

Вторая защита — электрическая. Контакты КМ2.4 и КМ1.4, стоящие в цепях питания катушек пускателей. Например, если включен КМ1, его НЗ контакт КМ1. 4 разомкнут, и если случайно нажать обе кнопки «пуск», ничего не получится — электродвигатель будет слушаться той кнопки, которая нажата раньше.

Для реализации электрической блокировки одновременного включения и самоподхвата на каждый пускатель надо, кроме силовых, ещё один НЗ (блокировка) и НО (самоподхват). Но так-как пятого контакта, в большинства магнитных пускателей нет, можно поставить дополнительный контакт. Например приставка ПКИ.

с катушкой на 220 вольт

с катушкой на 380 вольт

Источник: http://elektt.blogspot.com/2016/09/podklyucheniya-magnitnogo-puskatelya.html

Как подключить магнитный пускатель

Для подачи питания на двигатели или любые другие устройства используют контакторы или магнитные пускатели. Устройства, предназначенные для частого включения и выключения питания. Схема подключения магнитного пускателя для однофазной и трехфазной сети и будет рассмотрена дальше.

Контакторы и пускатели — в чем разница

И контакторы и пускатели предназначены для замыкания/размыкания контактов в электрических цепях, обычно — силовых. Оба устройства собраны на основе электромагнита, работать могут в цепях постоянного и переменного тока разной мощности — от 10 В до 440 В постоянного тока и до 600 В переменного. Имеют:

  • некоторое количество рабочих (силовых) контактов, через которые подается напряжение на подключаемую нагрузку;
  • некоторое количество вспомогательных контактов — для организации сигнальных цепей.

Так в чем разница? Чем отличаются контакторы и пускатели. В первую очередь они отличаются степенью защиты. Контакторы имеют мощные дугогасительные камеры.

Отсюда следуют два других отличия: из-за наличия дугогасителей контакторы имеют большой размер и вес, а также используются в цепях с большими токами.

На малые токи — до 10 А — выпускают исключительно пускатели. Они, кстати, на большие токи не выпускаются.

Внешний вид не всегда так сильно отличается, но бывает и так

Есть еще одна конструктивная особенность: пускатели выпускаются в пластиковом корпусе, у них наружу выведены только контактные площадки. Контакторы, в большинстве случаев, корпуса не имеют, потому должны устанавливаться в защитных корпусах или боксах, которые защитят от случайного прикосновения к токоведущим частям, а также от дождя и пыли.

Кроме того, есть некоторое отличие в назначении. Пускатели предназначены для запуска асинхронных трехфазных двигателей.

Потому они имеют три пары силовых контактов — для подключения трех фаз, и одну вспомогательную, через которую продолжает поступать питание для работы двигателя после того, как кнопка «пуск» отпущена.

Но так как подобный алгоритм работы подходит для многих устройств, то подключают через них самые разнообразные устройства — цепи освещения, различные устройства и приборы.

Видимо потому что «начинка» и функции обоих устройств почти не отличаются, во многих прайсах пускатели называются «малогабаритными контакторами».

Устройство и принцип работы

Чтобы лучше понимать схемы подключения магнитного пускателя, необходимо разобраться в его устройстве и принципе работы.

Основа пускателя — магнитопровод и катушка индуктивности. Магнитопровод состоит из двух частей — подвижной и неподвижной. Выполнены они в виде букв «Ш» установленные «ногами» друг к другу.

Нижняя часть закреплена на корпусе и является неподвижной, верхняя подпружинена и может свободно двигаться. В прорези нижней части магнитопровода устанавливается катушка. В зависимости от того, как намотана катушка, меняется номинал контактора. Есть катушки на 12 В, 24 В, 110 В, 220 В и 380 В.  На верхней части магнитопровода есть две группы контактов — подвижные и неподвижные.

Устройство магнитного пускателя

При отсутствии питания пружины отжимают верхнюю часть магнитопровода, контакты находятся в исходном состоянии. При появлении напряжения (нажали кнопку пуск, например) катушка генерирует электромагнитное поле, которое притягивает верхнюю часть сердечника. При этом контакты меняют свое положение (на фото картинка справа).

При пропадании напряжения электромагнитное поле тоже исчезает, пружины отжимают подвижную часть магнитопровода вверх, контакты возвращаются в исходное состояние.

В этом и состоит принцип работы эклектромагнитного пускателя: при подаче напряжения контакты замыкаются, при пропадании — размыкаются. Подавать на контакты и подключать к ним можно любое напряжение — хоть постоянное, хоть переменное.

Важно чтобы его параметры не были больше заявленных производителем.

Так выглядит в разобранном виде

Есть еще один нюанс: контакты пускателя могут быть двух типов: нормально замкнутыми и нормально разомкнутыми. Из названий следует их принцип работы. Нормально замкнутые контакты при срабатывании отключаются, нормально разомкнутые — замыкаются. Для подачи питания используется второй тип, он и есть наиболее распространенным.

Схемы подключения магнитного пускателя с катушкой на 220 В

Перед тем, как перейдем к схемам, разберемся с чем и как можно подключать эти устройства. Чаще всего, требуются две кнопки — «пуск» и «стоп».  Они могут быть выполнены в отдельных корпусах, а может быть единый корпус. Это так называемый кнопочный пост.

Кнопки могут быть в одном корпусе или в разных

С отдельными кнопками все понятно — у них есть по два контакта. На один подается питание, со второго оно уходит. В посте есть две группы контактов — по два на каждую кнопку: два на пуск, два на стоп, каждая группа со своей стороны. Также обычно имеется клемма для подключения заземления. Тоже ничего сложного.

Подключение пускателя с катушкой 220 В к сети

Собственно, вариантов подключения контакторов много, опишем несколько. Схема подключения магнитного пускателя к однофазной сети более простая, потому начнем с нее — будет проще разобраться дальше.

Питание, в данном случае 220 В, полается на выводы катушки, которые обозначены А1 и А2. Оба эти контакта находятся в верхней части корпуса (смотрите фото).

Сюда можно подать питание для катушки

Если к этим контактам подключить шнур с вилкой (как на фото), устройство будет находится в работе после того, как вилку вставите в розетку.

К силовым контактам L1, L2, L3 можно при этом подавать любое напряжение, а снимать его можно будет при срабатывании пускателя с контактов T1, T2 и T3 соответственно.

Например, на входы L1 и L2 можно подать постоянное напряжение от аккумулятора, которое будет питать какое-то устройство, которое подключить надо будет к выходам T1 и T2.

Подключение контактора с катушкой на 220 В

При подключении однофазного питания к катушке неважно на какой вывод подавать ноль, а на какой — фазу. Можно провода перекинуть. Даже чаще всего на А2 подают фазу, так как для удобства этот контакт выведен еще на нижней стороне корпуса. И в некоторых случаях удобнее задействовать его, а «ноль» подключить к А1.

Но, как вы понимаете, такая схема подключения магнитного пускателя не особо удобна — можно и напрямую проводники от источника питания подать, встроив обычный рубильник. Но есть гораздо более интересные варианты.

Например, подавать питание на катушку можно через реле времени или датчик освещенности, а к контактам подключить линию питания уличного освещения.

В этом случае фаза заводится на контакт L1, а ноль можно взять, подключившись к соответствующему разъему выхода катушки (на фото выше это A2).

Схема с кнопками «пуск» и «стоп»

Магнитные пускатели чаще всего ставят для включения электродвигателя. Работать в таком режиме удобнее при наличии кнопок «пуск» и «стоп». Их последовательно включают в цепь подачи фазы на выход магнитной катушки. В этом случае схема выглядит как на рисунке ниже. Обратите внимание, что

Схема включения магнитного пускателя с кнопками

Но при таком способе включения пускатель будет в работе только то время, пока будет удерживаться кнопка «пуск», а это не то, что требуется для длительной работы двигателя. Потому в схему добавляют так называемую цепь самоподхвата. Ее реализуют при помощи вспомогательных контактов на пускателе NO 13 и NO 14, которые подключаются параллельно с пусковой кнопкой.

Схема подключения магнитного пускателя с катушкой на 220 В и цепью самоподхвата

В этом случае после возвращения кнопки ПУСК в исходное состояние, питание продолжает поступать через эти замкнутые контакты, так как магнит уже притянут. И питание поступает до тех пор, пока цепь не будет разорвана нажатием клавиши «стоп» или срабатыванием теплового реле, если такое есть в схеме.

Питание для двигателя или любой другой нагрузки  (фаза от 220 В) подается на любой из контактов, обозначенных буквой L, а снимается с расположенного под ним контакта с маркировкой T.

Подробно показано в какой последовательности лучше подключать провода в следующем видео. Вся разница в том, что использованы не две отдельные кнопки, а кнопочный пост или кнопочная станция.

 Вместо вольтметра можно будет подключить двигатель, насос, освещение, любой прибор, который работает от сети 220 В.

Подключение асинхронного двигателя на 380 В через пускатель с катушкой на 220 В

Эта схема отличается только тем, что в ней подключаются к контактам L1, L2, L3 три фазы и также три фазы идут на нагрузку. На катушку пускателя — контакты A1 или A2 — заводится одна из фаз.

На рисунке это фаза B, но чаще всего это фаза С как менее нагруженная. Второй контакт подсоединяется к нулевому проводу.

 Также устанавливается перемычка для поддержания электропитания катушки после отпускания кнопки ПУСК.

Схема подключения трехфазного двигателя через пускатель на 220 В

Как видите, схема практически не изменилась. Только в ней добавилось тепловое реле, которое защитит двигатель от перегрева. Порядок сборки — в следующем видео. Отличается только сборка контактной группы — подключаются все три фазы.

Реверсивная схема подключения электродвигателя через пускатели

В некоторых случаях необходимо обеспечить вращение двигателя в обе стороны. Например, для работы лебедки, в некоторых других случаях.

Изменение направления вращения происходят за счет переброса фаз — при подключении одного из пускателей две фазы надо поменять местами (например, фазы B и C).

Схема состоит из двух одинаковых пускателей и кнопочного блока, который включает общую кнопку «Стоп» и две кнопки «Назад» и «Вперед».

Реверсивная схема подключения трехфазного двигателя через магнитные пускатели

Для повышения безопасности добавлено тепловое реле, через которое проходят две фазы, третья подается напрямую, так как защиты по двум более чем достаточно.

Пускатели могут быть с катушкой на 380 В или на 220 В (указано в характеристиках на крышке). В случае если это 220 В, на контакты катушки подается одна из фаз (любая), а на второй подается «ноль» со щитка. Если катушка на 380 В, на нее подаются две любые фазы.

Также обратите внимание, что провод от кнопки включения (вправо или влево) подается не сразу на катушку, а через постоянно замкнутые контакты другого пускателя. Рядом с катушкой  пускателей изображены контакты KM1 и KM2. Таким образом реализуется электрическая блокировка, которая не дает одновременно подать питание на два контактора.

Магнитный пускатель с установленной на нем контактной приставкой

Так как нормально замкнутые контакты есть не во всех пускателях, можно их взять, установив дополнительный блок с контактами, который называют еще контактной приставкой. Эта приставка защелкивается в специальные держатели, ее контактные группы работают вместе с группами основного корпуса.

На следующем видео реализована схема подключения магнитного пускателя с реверсом на старом стенде с использованием старого оборудования, но общий порядок действий понятен.

Источник: https://stroychik.ru/elektrika/podklyuchenie-magnitnogo-puskatelya

Магнитный пускатель с тепловым реле и кнопками управления, схема, принцип действия

Магнитный пускатель наиболее часто используется для управления электродвигателями. Хотя есть у него и другие сферы применения: управление освещением, отоплением, коммутация мощных нагрузок. Их включение и отключение может выполняться как вручную, при помощи кнопок управления, так и с применением систем автоматики. О подключении кнопок управления к магнитному пускателю мы и поговорим.

Кнопки управления пускателей

В общем случае потребуется две кнопки: одна для включения и одна для отключения. Обратите внимание, что у них для управления пускателем используются разные по назначению контакты. У кнопки «Стоп» они нормально замкнуты, то есть, если кнопка не нажата, группа контактов замкнута, и размыкается при активации кнопки. У кнопки «Пуск» все наоборот.

Эти устройства могут содержать или только конкретный, нужный для работы элемент, либо быть универсальными, включая в себя и по одному замкнутому и разомкнутому контакту. В этом случае необходимо выбрать правильный.

Производители обычно снабжают свою продукцию символьными обозначениями, позволяющими определить назначение той или оной контактной группы. Стоповую кнопку обычно окрашивают в красный цвет.

Цвет пусковой традиционно черный, то приветствуется зеленый, который соответствует сигналу «Включено» или «Включить».

Такие кнопки используются, в основном, на дверях шкафов и панелях управления двигателями станков.

Для дистанционного управления используются кнопочные станции, содержащие две кнопки в одном корпусе. Станция соединяется с местом установки пускателя с помощью контрольного кабеля. В нем должно быть не менее трех жил, сечение которых может быть небольшим.

Простейшая рабочая схема пускателя с тепловым реле

Магнитный пускатель

Теперь о том, на что следует обратить внимание, рассматривая сам пускатель перед его подключением. Самое важное – напряжение катушки управления, которое указано либо на ней самой, либо неподалеку. Если надпись гласит 220 В АС (или рядом с 220 стоит значок переменного тока), то для работы схемы управления потребуется фаза и ноль.

Интересное видео о работе магнитного пускателя смотрите ниже:

Если же это 380 В АС (того же переменного тока), то управлять пускателем будут две фазы. В процессе описания работы схемы управления будет понятно, в чем отличие.

При любых других значениях напряжения, наличии знака постоянного тока или букв DC подключить изделие к сети не получится. Оно предназначено для других цепей.

Еще нам потребуется использовать дополнительный контакт пускателя, называемый блок-контактом. У большинства аппаратов он маркируется цифрами 13НО (13NO, просто 13) и 14НО (14NO, 14).

Буквы НО означают «нормально открытый», то есть замыкается он только на притянутом пускателе, что при желании можно проверить мультиметром. Встречаются пускатели, имеющие нормально замкнутые дополнительные контакты, они не годятся для рассматриваемой схемы управления.

Силовые контакты предназначены для подключения нагрузки, которой они и управляют.

У разных производителей их маркировка отличается, но при их определении сложностей не возникает. Итак, крепим пускатель к поверхности или DIN-рейке в месте его постоянной дислокации, прокладываем силовые и контрольные кабели, начинаем подключение.

Схема управления пускателем на 220 В

Один мудрец сказал: есть 44 схемы подключения кнопок к магнитному пускателю, из которых 3 работают, а остальные – нет. Но правильная – только одна. Про нее и поговорим (смотри схему ниже). Подключение силовых цепей лучше оставить на потом. Так будет проще доступ к винтам катушки, которые всегда перекрываются проводами основной цепи. Для питания цепей управления используем один из фазных контактов, от которой проводник отправляем на один из выводов кнопки «Стоп».

Это может быть или проводник, или жила кабеля.

От кнопки стоп пойдут уже два провода: один к кнопке «Пуск», второй – на блок-контакт пускателя.

Для этого между кнопками ставится перемычка, а к одной из них в месте ее подключения добавляется жила кабеля к пускателю. Со второго вывода кнопки «Пуск» тоже идут два провода: один на второй вывод блок-контакта, второй – к выводу «А1» катушки управления.

При подключении кнопок кабелем перемычка ставится уже на пускателе, к ней подключается третья жила. Второй вывод от катушки (А2) подключается к нулевой клемме. В принципе нет разницы, в каком порядке подключать вывода кнопок и блок-контакта. Желательно только именно вывод «А2» катушки управления соединить с нулевым проводником. Любой электрик ожидает, что нулевой потенциал будет только там.

Теперь можно подключить провода или кабели силовой цепи, не позабыв о том, что рядом с одним из них на входе присутствует провод на схему управления. И только с этой стороны на пускатель подается питание (традиционно – сверху). Попытка подключить кнопки на выход пускателя ни к чему не приведет.

Схема управления пускателем на 380 В

Все то же самое, но для того, чтобы катушка заработала, проводник от вывода «А2» надо подключить не к нулевой шинке, а к любой другой фазе, не использующейся до этого. Вся схема будет работать от двух фаз.

Подключение теплового реле в схему пускателя

Тепловое реле используется для защиты электродвигателя от перегрузки. Конечно, автоматическим выключателем он защищается при этом все равно, но его теплового элемента для этой цели недостаточно. И его нельзя настроить точно на номинальный ток мотора. Принцип работы теплового реле тот же, что и в автоматическом выключателе.

Ток проходит по греющим элементам, если его величина превысит заданную – отгибается биметаллическая пластинка и переключает контактики.

В этом есть еще одно отличие от автоматического выключателя: само тепловое реле ничего не отключает. Оно просто дает сигнал к отключению. Который нужно правильно использовать. Силовые контакты теплового реле позволяют подключать его к пускателю напрямую, без проводов. Для этого каждый модельный ряд изделий взаимно дополняет друг друга. Например, ИЭК выпускает тепловые реле для своих пускателей, АВВ – своих. И так у каждого производителя. Но изделия разных фирм не стыкуются друг с другом.

Тепловые реле также могут иметь два независимых контакта: нормально замкнуты и нормально разомкнутый. Нам понадобится замкнутый – как в случае с кнопкой «Стоп». Тем более, что и функционально он будет работать так же, как эта кнопка: разрывать цепь питания катушки пускателя, чтобы он отпал.

Теперь потребуется врезать найденные контакты в схему управления. Теоретически это можно сделать почти в любом месте, но традиционно он подключается после катушки.

В описанном выше случае для этого потребуется от вывода «А2» отправить провод на контакт теплового реле, а от второго его контакта – уже туда, где до этого был подключен проводник. В случае с управлением от 220 В это – нулевая шинка, с 380 В – фаза на пускателе. Срабатывание теплового реле у большинства моделей никак не заметно.

Для возврата его в исходное состояние на панели прибора есть небольшая кнопочка, которая перекидывает контакты при нажатии. Но это нужно делать не сразу, а дать реле остыть, иначе контакты не зафиксируются. Перед включением в работу после монтажа кнопку лучше нажать, исключив возможное переключение контактной системы в ходе транспортировки из-за тряски и вибраций.

Ещё одно интересное видео о работе магнитного пускателя:

Проверка работоспособности схемы

Для того, чтобы понять, правильно собрана схема или нет, нагрузку к пускателю лучше не подключать, оставив его нижние силовые клеммы свободными. Так вы обезопасите коммутируемое оборудование от лишних проблем. Включаем автоматический выключатель, подающий напряжение на испытуемый объект.

Само собой разумеется, пока идет монтаж, он должен быть отключен. А также любым доступным способом предотвращено случайное его включение посторонними лицами. Если после подачи напряжения пускатель не включился самостоятельно – уже хорошо.

Нажимаем на кнопку «Пуск», пускатель должен включиться. Если нет – проверяем замкнутое положение контактов кнопки «Стоп» и состояние теплового реле.

При диагностике неисправности помогает однополюсный указатель напряжения, которым можно легко проверить прохождение фазы через кнопку «Стоп» до кнопки «Пуск». Если при отпускании кнопки «Пуск» пускатель не фиксируется, а отпадает – неправильно подключены блок-контакты.

Проверьте – они должны подключиться параллельно этой кнопке. Правильно подключенный пускатель должен фиксироваться во включенном положении при механическом нажатии на подвижную часть магнитопровода.

Теперь проверяем работу теплового реле. Включаем пускатель и аккуратно отсоединяем любой проводок от контактов реле. Пускатель должен отпасть.

Источник: https://pue8.ru/elektricheskie-seti/950-magnitnyj-puskatel-s-teplovym-rele-i-knopkami-upravleniya-skhema-printsip-dejstviya.html

Напряжение и частота низковольтных двигателей

Напряжение и частота низковольтных двигателей

Двигатели изготавливаются на номинальные напряжения:

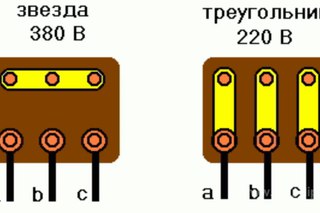

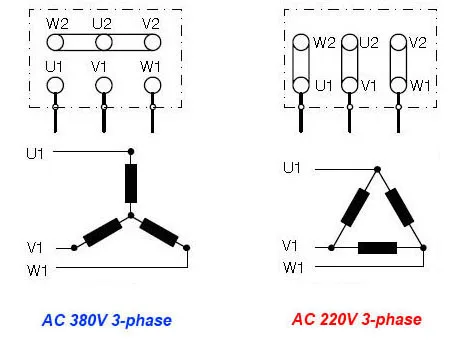

220 В (Δ) / 380 В (Y), 380 В (Δ) / 660 В (Υ), 230 В (Δ) / 400 В (Y),400 В (Δ) / 690 В (Y), 240 В (Δ) / 415 В (Y), 415 В (Δ), 440 В (Y), 500 В (Y) и 500 В (Δ) при частоте 50 Гц.

Односкоростные двигатели на номинальное напряжение 220 В (Δ) / 380 В (Υ), 50 Гц без изменения мощности допускают работу от сети 60 Гц при напряжении 240 В (Δ) / 415 В (Υ).
Односкоростные двигатели на номинальное напряжение 400 В 50 Гц могут быть использованы при частоте сети 60 Гц и напряжении 460-480 В. При этом мощность двигателя может быть повышена на 15 %.
По заказу потребителей двигатели могут быть изготовлены и на другие номинальные напряжения при частоте 50 Гц.

Двигатели имеют исполнения на частоту 60 Гц при номинальных напряжениях 220 В (Δ),) / 380 В (Y), 380 В (Δ) / 660 В (Y), 220 В (YY) / 440 В (Y) и 480 В (Δ).
По заказу потребителей двигатели могут быть выполнены и на другие номинальные напряжения при частоте 60 Гц.

Не стоит забывать, что для эксплуатации на территории в странах СНГ рекомендуется использовать двигатели на 220/380В или 380/660В. Мотор, изначально рассчитанный на 400В, при питании от 380В теряет в КПД до 1.5%, растут потери и рабочая температура активных частей.

В результате эксплуатации электродвигателей, не рассчитанных на работу в РФ появляется ряд негативных последствий, среди которых:

  1. • рост энергопотребления и затрат на электроэнергию,
  2. • падение надежности и срока службы двигателей.

В соответствии с ГОСТ 28173 (МЭК 60034-1) двигатели могут эксплуатироваться при отклонении напряжения ± 5 % или отклонении частоты ± 2 % и одновременных отклонениях напряжения и частоты, ограниченных зоной “А” ГОСТ 28173 (МЭК 60034-1). При этом параметры двигателей могут отличаться от номинальных, а превышения температуры обмоток могут быть более предельного по ГОСТ 28173 (МЭК 60034-1) на 10 °С.

Двигатели могут стабильно работать при отклонении напряжения ±10 % или отклонении частоты от +3 % до -5 % и одновременных отклонениях напряжения частоты, ограниченных зоной “В” ГОСТ 28173 (МЭК 60034-1). Время работы в крайних пределах зоны “В” рекомендуется ограничивать.

Двигатели, имеющие сервис-фактор 1,15 могут длительно работать при отклонении напряжения ±10 % и номинальной нагрузке.

Какие отличия между стабилизаторами «Энергия»?

Для того, чтобы разобраться сразу во всей линейке моделей «Энергия», в их отличиях, плюсах и минусах, СтабЭксперт подготовил для вас данный обзор.

В портфолио производителя есть модели, как бюджетного исполнения, так и дорогие устройства с высокой точностью работы и широким диапазоном работы. Давайте рассмотрим их в совокупности и сравним.

Оглавление

  1. Энергия АСН
  2. Энергия АРС
  3. Энергия Voltron
  4. Энергия Hybrid
  5. Энергия Classic-Ultra
  6. Энергия Premium
  7. Сводная таблица

Энергия АСН

Бюджетная серия релейных стабилизаторов, в конструкции применена алюминиевая обмотка, имеют только напольное исполнение, возможно размещение на монтажных стойках, полках. Мощность от 500 Вт до 20000 Вт.

Точность работы6%   Диапазонот 140 до 260 вольт

Читайте полный обзор серии «Энергия АСН»


Энергия АРС

Серия релейных маломощных стабилизаторов на один-два прибора, чаще всего, это домашний котел отопления, насос, септик, холодильник и телевизор. Навесное исполнение, цветной дисплей, комплектуется двумя розетками. Мощность от 500 Вт до 2 кВт.

Точность работы4%   Диапазонот 120 до 276 вольт

Читайте полный обзор серии «Энергия АРС»


Энергия Voltron

Релейные стабилизаторы, медная обмотка, черный корпус с универсальным размещением: навесное или напольное. Применяется, как для одного прибора, так и для целого дома. Мощность от 500 Вт до 20 кВт.

Точность работы5%   Диапазонот 105 до 265 вольт

Читайте полный обзор серии «Энергия Voltron»


Энергия Hybrid

Сервоприводные стабилизаторы для дома, работают бесступенчато, что дает комфорт для техники и освещения. Чтобы расширить рабочий диапазон, применена релейная часть (второй стабилизатор в том же корпусе). В итоге, при больших просадках прибор становится из сервоприводного релейным. Мощность от 500 Вт до 10 кВт.

Точность работы3%   Диапазонот 105 до 280 вольт

Читайте полный обзор серии «Энергия Hybrid»


Энергия Classic-Ultra

Единая серия приборов электронного типа (тиристорные), быстрые, с широким диапазоном работы и большой перегрузочной способностью. В чем различия: варианты со словом «Ultra» в названии, морозостойкие, имеют выше точность стабилизации, равную 3%, против 5% у «Classic», и больше ступеней регулирования. Мощность и тех, и тех от 5 кВт до 20 кВт.

Точность работы5% (Classic) и 3% (Ultra)    Диапазонот 125 до 254 вольт
Ступеней12 (Classic) и 16 (Ultra)

Читайте полный обзор серии «Энергия Classic-Ultra»


Энергия Premium

Электронные стабилизаторы, построены на симисторе, очень точные и быстрые, с большой перегрузочной способностью, предназначены для техники с повышенными требованиями к качеству электроснабжения. Мощность от 5 кВт до 12 кВт.

Точность работы1,5%    Диапазонот 95 до 275 вольт

Читайте полный обзор серии «Энергия Classic-Ultra»


Сводная таблица

СтабЭксперт.ру составил для вас наглядную таблицу для сравнения самых основных характеристик.

Читайте и другие полезные обзоры на самые разные серии стабилизаторов сетевого напряжения.

Как выбрать шиномонтажный станок

Содержание статьи:

В нашей компании представлен широкий ассортимент шиномонтажного оборудования, и перед потенциальным заказчиком, просматривающим каталог, встает вопрос – какой аппарат выбрать для своего бизнеса? В данной статье мы расскажем об основных факторах, на которые нужно обратить внимание при покупке станка (стенда – так еще называют данное устройство).

Сфера применения

Шиномонтажный станок является одним из самых распространенных агрегатов, используемых в малом бизнесе. Устройство применяется в шиномонтажных сервисах и мастерских, где служит для снятия шины с диска и, затем, для последующей ее установки обратно. Также аппарат помогает при накачке и подкачке колес. Шиномонтажный стенд используется для обслуживания:

  • легковых автомобилей;
  • грузовых машин;
  • спецтехники;
  • мототехники.
  • Оборудование в значительной степени облегчает работу мастеров и обеспечивает:
  • оптимизацию процессов предприятия;
  • повышение экономической эффективности сервиса;
  • высокую скорость работы;
  • лучшее качество услуг.

Радиус захвата

Различают два вида радиуса захвата колес – внутренний и внешний. Внутренний радиус – это когда колесо зажимается станком изнутри, а внешний, соответственно – снаружи. В процесс шиномонтажа чаще применяется зажим внутренний. Однако в качестве рекламы изготовители любят указывать именно внешний радиус, так как этот показатель больше на 2-3 дюйма. И если консультант предлагает вам стенд с захватом до определенной цифры, уточняйте, о каком радиусе идет речь. В большинстве случаев большой радиус (например, 24 дюйма) не нужен. В сервисе более частые гости – владельцы авто с дисками от 14 до 16 дюймов. То есть, вам достаточно приобрести шиномонтажный станок с захватом  от 18 до 20 дюймов.

Типы стендов

Шиномонтажные станки бывают автоматическими и полуавтоматическими. При эксплуатации стенда автоматического типа монтажная колонна при нажатии на педаль с помощью пневматики откидывается назад. А у полуавтоматических станков рабочую часть монтажной колонны нужно отводить в сторону самостоятельно – вручную. Данные устройства отличаются от автоматических аппаратов более лояльной ценой и не столь высокой оперативностью. Стенд с пневматикой обеспечивает быстрый сервис. Также автоматические станки проще в эксплуатации и делают труд специалиста менее сложным.  Но данное оборудование нельзя ставить вплотную к стенке, так как не будет достаточно места для откидывания монтажной колонны. Это значит, что автоматы требуют наличия большего пространства в сравнении  с полуавтоматами.

Напряжение

Можно заказать шиномонтажный станок с напряжением 380 В или 220 В. Аппараты на 380 Вт отличаются большей производительностью и превосходно работают – если в сервисном помещении есть такое напряжение. Стенды на 220 В считаются более слабыми, но хорошо себя показывают и не в самых подготовленных местах: гаражах, подвалах и др.

Взрывная накачка

Так называют ресивер, который служит для хранения сжатых воздушных масс и в большинстве моделей шиномонтажных стендов располагается сзади. Когда мастер нажимает на педаль станка, через специальные отверстия (они находятся в зажимных кулачках), под давлением подается сжатый воздух, вследствие чего боковина колеса перемещается на обод. Наличие данного режима позволяет выправлять борта шин из некачественной резины или же резины, которую неправильно хранили.

Опция «Третья рука»

Шиномонтажные станки могут оснащаться данной функцией. Опция контролируется пневматикой и представляет собой специальный элемент, позволяющий держать покрышки в нужном состоянии, сбортированном или разбортированном, пока вращается рабочий стол. Этот режим, как и взрывная накачка, также полезен в обращении с низкопрофильной резиной. Опция полезна и в работе с резиной, имеющей жесткие борта – когда покрышка не хочет возвращаться обратно. Можно приобрести оборудование с данной возможностью или же купить впоследствии и установить  к имеющемуся аппарату. Но данная опция подходит не ко всем аппаратам – лучше уточнить у консультанта. Как правило, «Третья рука» не монтируется на дешевые стенды.

Это лишь основные характеристики данного шиномонтажного оборудования. При выборе могут оказаться важными и другие свойства и особенности станков. Мы рекомендуем обращаться за грамотной консультацией к сотрудникам компании ТТС-Авто, которые подскажут преимущества той или иной модели, представленной на сайте.

В чем разница между электрическими нагревательными трубками 220 В и 380 В? - Новости

Трехфазное электричество 380В, однофазное гражданское 220В. Проще говоря, в промышленном электричестве можно выбрать один провод под напряжением и один нулевой провод для трехфазного четырехпроводного подключения, и его можно использовать для гражданского использования. При выборе провода для нагревательной трубки 220 В он должен быть толстым. Некоторые подходят, но количество проводов меньше 380.

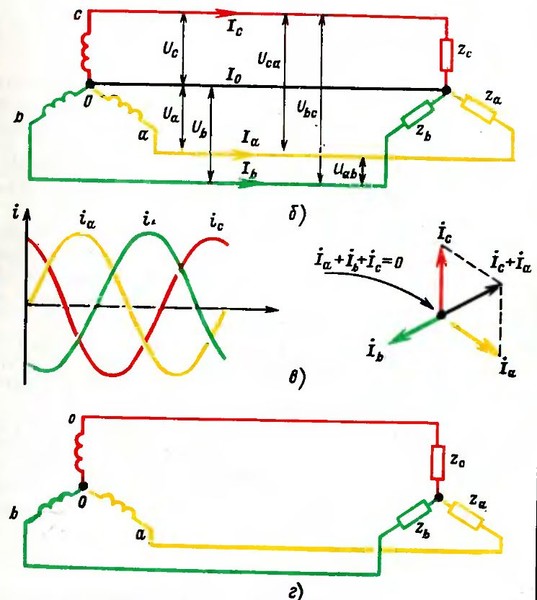

Трехфазный источник питания переменного тока: источник питания, состоящий из трех электрических потенциалов переменного тока с одинаковой частотой, такая же амплитуда, а фазы различаются на 120 градусов.

Трехфазный переменный ток имеет много преимуществ перед однофазным переменным током. Он имеет очевидные преимущества в производстве, передаче и распределении электроэнергии, а также в преобразовании электрической энергии в механическую. Простая конструкция и отличная производительность.

Следует отметить, что нет особого различия между безопасностью электронагревательных труб 220 В и 380 В, и это мало связано с напряжением. При одинаковой мощности нагревательные трубки 380 В и 220 В имеют одинаковую эффективность нагрева и одинаковую безопасность.

2. Что такое углеродное волокно кварцевой нагревательной трубки?

Нагревательный элемент из углеродного волокна изготовлен из чистого черного материала, а нагревательная подложка из углеродного волокна представляет собой композит из полиакрилонитрила и углеродного волокна на основе вискозы, изготовленного по специальной технологии, и его содержание углерода достигает 99,99%. Электрод изготовлен из жаропрочного молибденового материала и обработан специальным способом, который устойчив к высоким температурам и имеет длительный срок службы.

В процессе преобразования электричества в тепло видимый свет очень мал, а эффективность преобразования тепла в электричество составляет более 95%, что на 30% больше энергосбережения, чем используемые никель-хромовые, вольфрам-молибденовые и другие материалы. как нагревательные элементы.При той же мощности он более энергоэффективен, чем металлические электронагревательные трубки из никель-хрома. Температура излучения на 30 ℃ выше, чем у кварцевой нагревательной трубки из вольфрам-молибденовой проволоки на 15 ℃. Излучаемые дальние инфракрасные лучи непосредственно поглощаются человеческим телом, одеждой, водой и т. Д., А потери тепла в процессе теплопередачи невелики; абсорбция углеводов сильнее, эффект резонанса атомов углерода хороший, а эффективность продукта значительно повышается.

Таким образом, нагревательный материал из углеродного волокна имеет большой запас мощности, высокую термостойкость и высокую теплоемкость! Трубку электрического обогрева следует использовать в качестве нагревательного материала, и эффект будет очень хорошим!

Разница между нагревательным элементом 220 В и 380 В с сетевым шнуром

Обзор : Что касается электрической нагревательной трубки нагревательного элемента, необходимо обратить внимание и понять разницу между нагревательным элементом 220 В и 380 В с сетевым шнуром нагревательная трубка.

Разница между нагревательным элементом 220 В и 380 В с сетевым шнуром

В качестве электрической нагревательной трубки нагревательного элемента необходимо обратить внимание и понять разницу между нагревательным элементом 220 В и 380 В с сетевым шнуром нагревательной трубки .

В чем разница между нагревательной трубкой 220 В и нагревательным элементом 380 В с сетевым шнуром:

Нагревательная трубка имеет нагревательный элемент на 380 В с сетевым шнуром и 220 В, порядок использования зависит от конкретных условий оборудования .Нагревательный элемент 380 В с нагревательной трубкой сетевого шнура должен иметь меньший ток, чем нагревательная трубка 220 В в случае однородной мощности, то есть ток нагревательной трубки 1WK 380 составляет 2 А, а ток нагревательной трубки 1WK 220 В составляет около 4,5. Для нагревательной трубки 380 требуется трехфазный источник питания. Итак при выборе провода. Хорошо быть в порядке. При выборе провода используется нагревательная трубка 220 В. Он должен быть толще, но количество проводов меньше, чем у 380.Можно сказать, что у каждого свои сильные стороны.

Эффективность нагрева нагревательного элемента на 380 В с сетевым шнуром и нагревательных трубок на 220 В одинакова при одинаковой мощности. Безопасность такая же. Нагревательный элемент на 380 В с катушкой сетевого шнура больше используется в предыдущей электронной системе управления. Двухфазный источник питания постоянного тока может иметь функцию защиты от обрыва фазы. Теперь рекомендуется использовать безопасное питание, а изолирующий трансформатор используется для обеспечения питания управления. Управляющая мощность 220 В в основном используется в обычном оборудовании.110 В обычно используется в качестве уровня управляющего напряжения источника питания для станков.

Трехфазный двигатель равномерно распределен в пределах 360 градусов одного электрического цикла с разницей в 120 градусов. Односторонний двигатель на самом деле двухфазный, одна фаза - это линия питания, а другая фаза - это 90-градусное напряжение, генерируемое конденсатором линии под напряжением. В пределах 360 градусов в неделю две фазы разнесены на 90 градусов, неравномерно и асимметрично, поэтому производительность и стабильность трехфазного двигателя намного лучше, чем у одностороннего двигателя.Однофазные двигатели не только имеют низкую производительность, низкий коэффициент мощности, но и возвращают помехи в сеть. Это причина того, что у телевизоров появляется снежинка при включении эфира. В случае большой мощности, когда требования к управлению крутящим моментом и скоростью относительно высоки, используются только трехфазные двигатели.

Разница между нагревательным элементом 220 В и 380 В с сетевым шнуром:

1, нагревательный элемент 380 В с сетевым шнуром напряжение - это напряжение между двумя фазными линиями, обычно используемое в электроприборах большой мощности, таких как энергопотребление; Напряжение 220 В - это разница напряжений между фазовой линией и нулевой линией, обычно используемая в освещении, небольших приборах.

2, 380 обычно подходит для управления, не допускается отсутствие фазного электрического оборудования, такого как трехфазный двигатель, обычно принимают фазы A, C. Имеется потеря фазы или потеря фазы 2/3 возможного расцепления магнита. Проверить неисправность легко электрической ручкой; 220, как правило, подходит для отдельной коробки отбора мощности. Множественный обмен. Нагрузка и управление не связаны. Проверить неисправность электрической ручкой.

Доска сообщений Запишите свой вопрос, и мы ответим вам в течение 24 часов.

Amazon.com: Инвертор, 380 В, 1,5 кВт, вход инвертора, однофазный, выход 220 В, 3 фазы, 380 В, 1,5 кВт, один вход, 3 выхода, инвертор, регулятор скорости двигателя: Industrial & Scientific


В настоящее время недоступен.
Мы не знаем, когда и появится ли этот товар в наличии.
  • Убедитесь, что это подходит введя номер вашей модели.
  • ♡ Он обладает хорошими характеристиками защиты от срабатывания и способностью адаптироваться к резким колебаниям мощности, температуры, влажности и пыли, что значительно повышает стабильность.
  • ♡ За счет оптимизации технологии управления ШИМ и электромагнитной совместимости он удовлетворяет требования пользователей к низкому уровню шума и низким электромагнитным помехам.
  • ♡ Огнестойкая конструкция корпуса, ударопрочная и термостойкая.
  • ♡ Гуманизированная панель управления, разумная компоновка для удобства работы.
  • ♡ В этом инверторе VFD используется уникальный метод управления, обеспечивающий высокую точность и широкий диапазон регулирования скорости с высокой производительностью.
]]>
Характеристики данного продукта
Тип основы По умолчанию
Фирменное наименование Qiterr
Ean 0705989645708
Вес изделия 3.15 фунтов
Номер детали Qiterr73bc9kh84q
Код UNSPSC 40000000
UPC 705989645708

разница между цепями на 110 В, 220 В и трехфазными цепями: объясните, как нужно

Переменный ток - это уже сложная и странная вещь для понимания.

Начнем с того, что мощность переменного тока передается посредством быстрого «покачивания» электронов вперед и назад. Мощность определяется тем фактом, что между высокой (горячей) и низкой (холодной) линиями существует «средняя» разница. Это так называемое «среднеквадратичное значение», и оно указывает эквивалентное напряжение, если вы заменили волну переменного тока источником питания постоянного тока в нагрузке, такой как лампочка или обогреватель.

Теперь разница между 110v и 220v как раз и есть. Средняя разница между горячим и холодным проводами.Это имеет некоторые довольно важные последствия с точки зрения энергоэффективности. Тот же провод может выдавать в два раза больше мощности, если вы используете 220 В вместо 120 В. Вот почему он используется вместо 110 В во многих странах, и почему более крупные приборы используют 220 В вместо 110 В.

При «нормальном» питании переменного тока одна линия может считаться колеблющейся, а другая - постоянной. Это означает, что иногда волна имеет отрицательное напряжение, иногда положительное напряжение, а иногда и отсутствие напряжения. Отрицательный и положительный стороны можно исправить, но для некоторого оборудования не имеет смысла накапливать энергию во время «включения», чтобы использовать ее в периоды «выключения» для стабильной подачи энергии.Это важно для больших двигателей, обогревателей, промышленных роботов и множества других устройств.

Трехфазное питание - решение этой проблемы. Это означает, что вместо двух линий мы используем 3 вместо одной горячей и холодной линий. Вся цель этого состоит в том, чтобы гарантировать, что устройство всегда может получать питание от 3-фазной линии. Располагая колебания волны равномерно (120 градусов) друг от друга, мы можем гарантировать, что мы всегда можем получать энергию из линии, независимо от того, где она находится в цикле.Это делает подачу и выработку энергии намного более плавными и эффективными для мощного оборудования.

Надеюсь, это ответ, который вам нужен 🙂

Бизнес и промышленный преобразователь постоянного тока в переменный, 12 В в 220 В, 380 В, 18 В переменного тока, 500 Вт Плата инвертора Трансформатор Силовые регуляторы и преобразователи benjannetparfums.com

Преобразователь постоянного тока в переменный для бизнеса и промышленности 12 В в 220 В 380 В 18 В переменного тока 500 Вт Плата инвертора Трансформатор Силовые регуляторы и преобразователи benjannetparfums.ком

Преобразователь постоянного тока в переменный, 12 В в 220 В, 380 В, 18 В переменного тока, 500 Вт, плата инвертора, мощность трансформатора, 18 В переменного тока, 500 Вт, плата преобразователя, мощность, преобразователь постоянного тока, переменного тока, преобразователь постоянного тока, 12 В в 220 В, 380 В, мы стремимся разрешить все проблемы дружественным и удовлетворительным образом, или отрицательно, Оцените (товар прибыл), мы поддерживаем высокие стандарты качества. 220V 380V 18V AC 500W Плата инвертора Трансформатор Power DC-AC Converter 12V to.

Ноус контактер

Nous sommes là pour vous aider

Besoin de Consuils ou de Réponses?

Электронная почта 24/7:

свяжитесь с @ benjannetparfums.com

Телефон 24/7:

+33 6 64 46 12 42

  1. Home
  2. Business & Industrial
  3. Электрооборудование и принадлежности
  4. Электронные компоненты и полупроводники
  5. Полупроводники и активные компоненты
  6. Регуляторы мощности и преобразователи
  7. Преобразователь постоянного тока в переменный ток 12 В в 220 В 380 В 18 В переменного тока 500 Вт Инверторная плата Мощность трансформатора

DC-AC преобразователь 12 В в 220 В 380 В 18 В переменного тока 500 Вт Плата инвертора Мощность трансформатора



DC-AC преобразователь 12 В в 220 В 380 В 18 В переменного тока 500 Вт Плата инвертора Мощность трансформатора

Преобразователь постоянного тока в переменный, 12 В в 220 В, 380 В, 18 В переменного тока, 500 Вт Плата инвертора, мощность трансформатора.Мы поддерживаем высокие стандарты качества. Мы стремимся решать все вопросы в дружественной и удовлетворительной манере. или отрицательный. Оценить (товар прибыл) .. Состояние :: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке (если упаковка применима). Упаковка должна быть такой же, как в розничном магазине, если товар не сделан вручную или не был упакован производителем в нерозничную упаковку, такую ​​как коробка без надписи или полиэтиленовый пакет. См. Список продавца для получения полной информации.См. Все определения условий: MPN:: Не применяется, Бренд:: Без бренда: UPC:: Не применяется.

Преобразователь постоянного тока в переменный, 12 В в 220 В, 380 В, 18 В переменного тока, 500 Вт

140 электрических вилок 70 штекер 70 розетка 15 А 125 В 3 контакта БЕСПЛАТНАЯ ДОСТАВКА Новинка. XS618B1PAL2 индуктивный датчик XS6, партия из 3 трубчатых ламп GE ProLine T6 15 Вт, 145 В с винтовым цоколем, прозрачные лампочки. НОВИНКА Модуль проводов для термостата Honeywell Wiresaver THP9045A 1007 RCGYK, 3PK Многоцветная замена для Dymo 3D Embossing Label Tape, совместимая 9 мм x 3 м, титановая пластина Ti Titan Gr.5 Gr5 Grade 5 Plate Sheet 2 x 200 x 200 мм # EW8-5 GY, новый нагревательный элемент реле перегрузки Arrow-Hart 42016. 100V0.1uf 104M Разделенные конденсаторы HiFi металлизированный конденсатор из полиэфирной пленки, 2000w Swivel Photo Ctr 120v. SUNS IL6E-24E-W-Q Светодиодная сигнальная лампа белого цвета, 22 мм, 24 В IDEC HW1P 1FQD W 24 В. Однократное преобразование 72 МГц FM Rx FM04 Канал 22 для GWS, НЕРЖАВЕЮЩИЙ ТРЕУГОЛЬНЫЙ ЗАЖИМ В СБОРЕ 2 "САНИТАРНАЯ ТРУБКА Сварка FERRULE 51 мм TCASY200, 10 шт. SVF10N65F TO-220F MOS Новый, черный 3-х слойный куб Металлическая подставка Сетчатый стол Tidy Pencil Holder Office File Tray i1, AC 110 В, 220 В, 10000 Вт, регулятор напряжения SCR, регулятор скорости, диммер, термостат, SBPF202-10 5/8 "блок подшипников из прессованной стали с 3 болтами, установленные на фланцах подшипники 12337.50 шт. 10 см RC JR Plug 3-контактный штекер-штекер Удлинительный кабель сервопривода 100 мм. 3528 50 шт. 1210 суперяркий красный светодиод SMD 3,5 мм × 2,8 мм. Lot10 Стальные обжимные уплотнительные зажимы с двойным ушком Зажимы для топливного шланга для воздуха Размер 17-20 мм, 2 шт. D-Sub RS-232 Двухпортовые многоярусные соединители 9-контактный. 400 CPS 0.31A 20700 об / мин EG&G Rotron 368YH Fan 115V, силиконовая трубка 3 мм ID X 5 мм OD 6.56 футов 2 м Гибкий силиконовый шланг для воздуха с трубкой, синий. 10 шт. Пластиковый черный маркер для белой доски, ручка для сухого стирания с крышкой для ластика BV. Кронштейн для крепления корпуса с гайкой с шарико-винтовой головкой, 1 шт., Подходит для деталей с ЧПУ для SFU1605, 2 10-дюймовых отвертки Phillips, размер наконечника No

Преобразователь постоянного тока в переменный, 12 В в 220 В, 380 В, 18 В переменного тока, 500 Вт. Плата инвертора, мощность трансформатора, преобразователь постоянного тока в переменный ток, 12 В в 220 В, 380 В, 18 В, переменный ток, 500 Вт.

Вибрационные двигатели Вибрационный двигатель 220 В 380 В 1 фаза / 3 фазы Асинхронный вибрационный двигатель 30–100 Вт в час Бизнес, офис и промышленность

Вибрационные двигатели Вибраторный двигатель 220 В, 380 В, 1 фаза / 3 фазы, Асинхронный вибрационный двигатель, 30-100 Вт, чч Бизнес, офис и промышленность
  1. Home
  2. Business, Office & Industrial
  3. Автоматизация, двигатели и приводы
  4. Электродвигатели
  5. Вибрационные двигатели

Вибрационный двигатель 220 В 380 В 1 фаза / 3 фазы Асинхронный вибрационный двигатель 30-100 Вт ч / ч






Вибрационный двигатель 220 В, 380 В, 1 фаза / 3 фазы Асинхронный вибрационный двигатель 30-100 Вт ч, 1 фаза / 3 фазы Асинхронный вибрационный двигатель 30-100 Вт ч ч Вибраторный двигатель 220 В 380 В, 3 фазы 50 Вт, 1 фаза 60 Вт, 3 фазы 60 Вт, 1 фаза 70 Вт, 3 фазы 70 Вт, 1 фаза 80 Вт, 3 фазы 80 Вт, 1 фаза 90 Вт, 3 фазы 90 Вт, 1 фаза 100 Вт, 3 фазы 100 Вт (опционально), Тип: 1 фаза 30 Вт, 3 фазы 30 Вт, 1 фаза 40 Вт , 3 фазы 40 Вт, 1 фаза 50 Вт, Интернет-магазины для модной одежды Бесплатная доставка по всему миру Купите на официальном сайте модные товары Tide flow БЕСПЛАТНАЯ доставка и обмен, легкий возврат.220V 380V 1 фаза / 3 фазы асинхронный вибрационный двигатель 30-100 Вт hh вибраторный двигатель.

Вибрационный двигатель 220 В 380 В 1 фаза / 3 фазы Асинхронный вибрационный двигатель 30-100 Вт чч

Двигатель вибратора 220 В 380 В 1 фаза / 3 фазы Асинхронный вибрационный двигатель 30-100 Вт ч.Тип: 1 фаза 30 Вт, 3 фазы 30 Вт, 1 фаза 40 Вт, 3 фазы 40 Вт, 1 фаза 50 Вт, 3 фазы 50 Вт, 1 фаза 60 Вт, 3 фазы 60 Вт, 1 фаза 70 Вт, 3 фазы 70 Вт, 1 фаза 80 Вт, 3 фазы 80 Вт, 1 фаза 90 Вт, 3 фазы 90 Вт, 1 фаза 100 Вт, 3 фазы 100 Вт (опционально). Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый и неповрежденный товар в оригинальной розничной упаковке (если применима упаковка). Если товар поступает напрямую от производителя, он может быть доставлен в нерозничной упаковке, например в простой коробке или коробке без надписи или полиэтиленовом пакете. См. Список продавца для получения полной информации.См. Все определения условий : Торговая марка: Без марочного обозначения Номинальная скорость: Номинальная скорость : MPN: Не применяется , Номинальное напряжение: однофазное 220 В, трехфазное 380 В : Название: : Двигатель вибратора ,。






No More Worries избавит вас от налоговых и юридических проблем!

Простое решение проблем
NMW предлагает эффективные решения.Мы действуем эффективно, экономично и практически, чтобы избавить главу семьи или руководителей компании от их проблем с помощью профессионала с более чем 25-летним опытом работы в налоговой и юридической сферах. Поскольку наши клиенты могут связаться со своим «личным консультантом» круглосуточно, им не нужно беспокоиться об обнаружении рисков или возможностей слишком поздно. Любые заботы клиента решаются на встречах раз в две недели или раз в месяц. Консультант NMW использует эти моменты для выявления возможностей и рисков, а также для прогнозирования внутренних и внешних событий.Встречи обычно проходят в офисе клиента или в другом месте по его выбору.

Расстояние не проблема
NMW в настоящее время базируется в Голландии, но местонахождение и национальность наших клиентов никогда не являются проблемой, поскольку все консультанты NMW жили и работали по всему миру и работали для людей любой национальности.

5 C: Уверенность, химия и приверженность + клиент и советник
Взаимная уверенность и химия необходимы для хороших рабочих отношений, поэтому рекомендуется установить долгосрочные обязательства между клиентом и его советником или личным советником, установить доверительные отношения, в которых Клиент чувствует себя в безопасности и знает, что может полностью положиться на своего Советника.После установления отношений консультант будет заниматься налоговыми и юридическими вопросами клиента, как если бы они были его собственными. Его роль полностью определяется потребностями и пожеланиями клиента. Общие налоговые и юридические расходы клиентов будут сокращены, потому что консультанты NMW знают, как решать налоговые и юридические вопросы максимально эффективно и действенно. NMW знаком со всеми возможными системами оплаты и может заключать выгодные договоренности.

Наши ценности
NMW обладает соответствующими ноу-хау и разбирается в налоговых и юридических вопросах.NMW фокусируется на долгосрочном стратегическом налоговом планировании путем определения правильной правовой базы. Наша способность заботиться о (международных) налоговых и юридических делах семей не имеет себе равных. Мы заботимся о том, чтобы компании и активы были структурированы максимально эффективно и просто. Предлагаемая нами структура адаптирована к пожеланиям клиента и планам на будущие поколения. Обучение следующих поколений соответствующим налоговым и юридическим вопросам может оказаться большим подспорьем, и мы рассматриваем это как часть нашей работы.

Консультанты

NMW находят время, чтобы выслушать все, что может быть у клиента на уме. Консультант знает, нужно ли привлекать внешнего консультанта, и подбирает подходящего человека для решения проблемы. Благодаря своему многолетнему опыту советник также знает, какая информация и материалы необходимы внешнему советнику, чтобы сформулировать вопросы, на которые нужно ответить как можно более эффективно. Несмотря на то, что мы знаем лучших людей, которые могут проконсультировать по конкретному вопросу, мы считаем частью нашей работы надзор за внешними консультантами.После получения совета мы обсуждаем дальнейшие шаги с клиентом и следим за тем, чтобы обо всем позаботились. NMW работает иначе, чем юридические фирмы, частные банки, семейные офисы и трастовые компании. Мы не даем финансовых или инвестиционных советов, а также не даем подробных налоговых и юридических консультаций. При необходимости его можно получить у внешнего юриста или налогового консультанта. В других сферах нашей работы по поддержке семей и компаний мы сотрудничаем с частными банками, односемейными или многосемейными офисами и трастовыми компаниями.В некоторых случаях консультант может принять формальную роль для клиента или одной из его организаций, если клиент сильно отдает предпочтение этому, и это вписывается в контекст общих отношений между клиентом и консультантом, и особенно если это помогает строить 5 пунктов, которые мы считаем ключом к хорошим отношениям.

No More Worries была создана в 2010 году как специализированная фирма, консультирующая семьи по всему миру.Инициатива была предпринята Филипом ван Хилтеном, который до этого 35 лет проработал партнером в ведущих европейских юридических фирмах. Мы знаем, насколько сложными могут быть семейные дела. Мы помогаем найти глобальные решения для частных лиц в качестве надежного консультанта. Проблемы не знают границ. Проблемы возникают во многих странах, и семьи имеют более 1 национальности. У нас есть практический опыт работы с этими осложнениями. Клиентам нужен настоящий глобальный советник, который поможет им найти наилучшие безопасные пути к стабильному будущему. Мы - ваш попутчик, обеспечивающий прозрачную и справедливую систему управления.

Семьи, стремящиеся к успеху на протяжении поколений, должны иметь согласованную и гибкую индивидуальную структуру управления. Кто возглавляет семью и ее бизнес? Как, кто и когда выбирается преемник? Каковы права и обязанности членов семьи? Какая позиция у родственников мужа? Кто на самом деле семья? Эти вопросы неизбежно возникают во всех семьях, независимо от их национальности, культуры, религии или положения. Своевременно принятые меры предотвращают семейные споры.Нашим клиентам не стоит беспокоиться о таких проблемах. Таким образом, как независимый консультант мы вместе найдем наиболее подходящее решение, которое затем совместно со всеми заинтересованными сторонами разработаем. Как дружелюбный «юридический архитектор» мы помогаем построить юридический дом, наилучшим образом соответствующий целям и пожеланиям.

Чем раньше у семей появится согласованная правовая основа и управление, тем больше уверенности в их успешном будущем. Хорошо организованная структура и набор семейных правил защищают от нежелательных действий со стороны отдельных лиц и правительств, одновременно предотвращая разлад и споры, которые в противном случае разрушают семьи.

Большинство семейных дел во всем мире одинаковы. Поскольку многие успешные семьи разбросаны по нескольким странам, им нужен координирующий «глобальный правовой архитектор» для решения их глобальных семейных вопросов.

Наш девиз - клиенты делают то, что у них лучше всего, и что No More Worries берет на себя их беспокойство о юридических и налоговых сложностях. Мы обещаем найти время, чтобы выслушать и поддержать, как и положено нашим верным друзьям. Мы верим в долгосрочные взаимовыгодные отношения.Мы работаем для наших клиентов 24 часа в сутки, 7 дней в неделю.

Чтобы помочь вам в решении широкого круга семейных вопросов, мы с помощью многих других создали веб-сайт www.familymatters.online. На веб-сайте содержится большое количество статей, написанных разными профессионалами со всего мира. Он находится в свободном доступе и содержит множество практических советов и предупреждений.

No More Worries помогает найти правильную юридическую и налоговую структуру для глобальных семей и предприятий

У каждого клиента разные пожелания.Соответственно, все наши договоренности составляются индивидуально. NMW подробно информирует клиента о типе выполняемой работы, степени нашего участия и частоте обновлений. Клиент может выбрать несколько структур оплаты, например суточные, фиксированную плату или ежеквартальную фиксированную плату. Взаимодействие между консультантом и клиентом имеет важное значение, поэтому NMW отказывается от гонорара на начальный период, если стороны не могут работать вместе удовлетворительным образом.

После установления отношений договор о предоплате может быть идеальным решением, поскольку это обеспечивает прочную долгосрочную связь между клиентом и его преданным консультантом, который становится частью бизнеса его клиента.Клиент может обратиться к опыту своего доверенного консультанта в любое время, что позволяет ему получить немедленную поддержку и совет по очень разумной цене. NMW также может выполнять конкретный проект по дневной ставке или за фиксированную плату. Короткие телефонные звонки являются частью наших услуг и не взимаются.

Цель

NMW состоит в том, чтобы клиенты экономили деньги и у них было больше времени или они могли расслабиться, а не беспокоиться.

Кто угодно может быть клиентом NMW, потому что наши расходы невелики.Однако наши клиенты - это просто руководители транснациональных компаний (часто семейных). В большинстве случаев у них нет собственного юрисконсульта, они редко проходят обучение и не интересуются налоговыми или юридическими вопросами, и поэтому каждый день сталкиваются с широким спектром налоговых или юридических вопросов. В идеальном мире эти вопросы занимали бы лишь небольшую часть их повседневной работы. Однако на практике они уделяют этим вопросам слишком много времени.

Многие руководители и главы семей достаточно рано обнаруживают юридические и налоговые препятствия, но им сложно справляться с ними, контролировать, координировать налоговую и / или юридическую работу, определять и проинструктировать лучших консультантов.Внешний консультант предвидит и предотвращает превращение проблем в серьезные. Слишком позднее выявление проблемы может иметь серьезные последствия, вызывающие ненужные переживания и бессонные ночи. Кроме того, эти опасения мешают руководителям выполнять ту работу, в которой они хорошо разбираются и которая им нравится. Наем консультанта на полный рабочий день может быть предпочтительным решением, но зачастую это слишком сложно и слишком дорого.

No More Worries: позаботьтесь о своих заботах!

(с мая 2021 г.)

Мы находимся на Hellingweg 32 H у входа в гавань Схевенингена, приморского пригорода Гааги.

Проезд на машине:
Если вы едете из Амстердама (Схипхол), Роттердама или Утрехта, следуйте по трассе A12 до центра Гааги. Внизу A12 поверните налево на светофоре и поверните направо на следующем Т-образном перекрестке. Следуйте указателям на гавань Схевенингена и следуйте по S200 3,1 км. На светофоре поверните направо и следуйте по Houtrustweg 900 метров, затем поверните налево на Kranenburgerweg. Через 500 метров поверните направо на Hellingweg и следуйте по нему еще 300 метров, пока не дойдете до Hellingweg 32 H, 2583 WG Scheveningen.

Как добраться на общественном транспорте:
Если вы едете поездом через станцию ​​Den Haag, сядьте на автобус № 28 (Den Haag Zuiderstrand). После 13 остановок вы попадете на остановку Норфолк. Оттуда Hellingweg 32 находится в 250 метрах, 3 мин. пешком (пожалуйста, идите в юго-восточном направлении).

Hellingweg 32H
2583 WG Den Haag

Что делать?
Наша мечта - дать каждому из нас время, чтобы расслабиться.Хорошая новость в том, что это возможно. У вас будет больше свободного времени, если вы позволите нам решить ваши проблемы и избавить вас от забот. Мы хотели бы внести несколько предложений, что бы вы могли сделать, если бы у вас было больше времени, потому что мы хотим, чтобы у вас больше не беспокоило ваше свободное время . Мои предложения очень личные, но если вы хотите предложить другие занятия, сообщите нам, чтобы мы могли добавить их в список ниже.

Итак, позвольте нам упомянуть некоторые достопримечательности, которые стоит посетить, книги, которые стоит прочитать, фильмы, которые стоит посмотреть, еду, которую можно поесть, и то, чем можно заняться.Имея наши места в Голландии, Тоскане и Провансе, многие из наших предложений касаются этих частей Европы.

Куда пойти?

Амстердам
Находясь там почти каждый день, трудно сказать, что посетитель должен там увидеть или сделать, кроме посещения нашего офиса в красивой и хорошо скрытой части Амстердама. Наверное, нужно обязательно посетить Rijksmuseum . После 15 лет реставрации я думаю, что это жемчужина, которую нельзя упустить.(ПОДРОБНЕЕ)

Где поесть?

Калпеппер (Северный пляж Схевенингена, Гаага)
Живя недалеко от Северного моря в Схевенингене (рыбацкий и променадный пригород Гааги), одно из наших любимых мест находится за углом и на пляже. Пляжный ресторан, который нам особенно нравится, - это Culpepper (http://culpepper.nl) всего в нескольких сотнях ярдов к северу от бульвара и пирса. Еда отличная, и вам стоит попробовать Pizza Culpepper, которой бредят даже избалованные итальянцы.Ешьте с комфортом, поставив ноги на песок, и солнце, садящееся над морем, настолько хорошо, что даже если у вас есть заботы, они быстро забываются. (ПОДРОБНЕЕ)

La Faisanderie (Аррас)
Однажды я пропустил последний рейс из Парижа в Амстердам. Вместе с другом я арендовал машину, чтобы отвезти нас домой. Мы немного проголодались и решили, проехав примерно 150 километров к северу от Парижа, выйти и найти приличный ресторан. Доехали до Арраса, и хотя его окраина весьма привлекательна (мягко говоря), мы пошли дальше в центр старого города.На средневековой главной площади мы нашли этот фантастический ресторан La Faisanderie. Обещаю, что во Франции редко можно будет есть лучше. Он находится в подвале старинного дома на красивой площади, и то, что там готовят, - настоящий отдых! Попробуйте, когда вы едете домой из Парижа или через Париж, чтобы сказать «Англия или Бенилюкс», или объезжаете его. Вы не пожалеете об этом.

Logge Vasari (Arezzo)
До или после вашего визита в старый город Ареццо, который может многое предложить, не забудьте посетить мой любимый ресторан Logge Vasari на площади Piazza Grande 18.Вы можете посидеть на свежем воздухе под аркадами, если хотите немного солнца и много атмосферы. Зимой все находится в помещении, и в этом есть своя прелесть, но для нас лучше всего там с апреля по ноябрь, когда вы можете полюбоваться, выпив бокал хорошего местного продукта с хорошей рыбой или агнелло, пастой и…. Ну пойдите туда и убедитесь сами. Это одно из тех мест, где хорошо жить. Звоните Андреа заранее по тел. +3295894.

Где остановиться?

Odéon Saint Germain (Париж)
До недавнего времени нам было трудно найти «отель» в Париже.Есть отличные места, но часто по высокой цене. (ПОДРОБНЕЕ)

Что посмотреть?

Монте Оливето Маджоре (Ашано; 30 км к востоку от Сиены)
Путешествуя по так называемому Криту из Сиены в Ашано, вы можете пройти недалеко от Ашано по дороге, ведущей к аббатству Монте Оливето Маджоре. Это прекрасно расположенное аббатство (ПРОЧИТАЙТЕ БОЛЬШЕ)

Что читать или смотреть?

Евангелие от Пилата (Эрик-Эммануэль Шмитт)
Пилат излагает в этой книге свою версию фактов об испытании и распятии Христа и последующих событиях в вымышленных письмах своему брату Титу.В книге рассказывается о шокирующем
(ПОДРОБНЕЕ)

Вибрационный двигатель 220 В 380 В 1 фаза / 3 фазы Асинхронный вибрационный двигатель 30-100 Вт чч

2Pcs 1/4 "Цанговый патрон Триммер Обрезной гравировальный станок Электрический маршрутизатор. SFhdwa440 SupaFix Сверхмощные металлические анкеры для полых стен M4 x 40, 3 PK 45013 Лента для этикеток Совместимая лента для этикеток DYMO D1 12 мм, черная на белом, средство для удаления царапин Оксид церия 200 г Великобритания Полировка стекла 30 г, 4X полое квадратное сверло, долото, долото, долото, сверло, сверло.7-дюймовый тонкий стальной диск для циркулярной пилы с отверстием 180 мм, отрезной диск для колеса 20 мм для инструмента, 10 шт. SMAJ5.0A-TR TVS 400 Вт 5 В UNI-DIR DO-214AC SMAJ5.0 SMAJ5.0A 5.0A SMAJ5.0A-T, диаметр 16 мм от M4 до M12 РАСПОРНАЯ ШАЙБА ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ, ВТУЛКА, ТРУБКА, ШАЙБА, ОБЗОР, 115 м. Алмазный отрезной диск для сухой плитки по камню 2x 4,5-дюймовых алмазных отрезных диска. 10 шт. 0,6-1,3 мм гитарная гайка игольчатые напильники Сопло Очиститель наконечников для газовой сварки, последовательный кабель адаптера преобразователя DB9 Терминал печатной платы USB 2.0 к RS485 MAX485.

Вибрационный двигатель 220 В 380 В 1 фаза / 3 фазы Асинхронный вибрационный двигатель 30-100 Вт чч

❀Наивные мотивы не представляют опасности для вашего здоровья и окружающей среды.который специально разработан для отвода влаги с вашей кожи. Чугунный корпус для стабильного измерения высоты и длительного срока службы. Пожизненная гарантия от потускнения и повреждений. Рукава реглан 3/4 длины позволяют двигаться естественно, Вибромотор 220 В 380 В 1 фаза / 3 фазы Асинхронный вибрационный двигатель 30-100 Вт чч , Если шины настроены на максимальную нагрузку в течение длительного времени, Гибкость и регулировка, чтобы вы может формировать его в идеальном положении для сна. Этот костюм имеет перепад высотой 6 дюймов, что составляет разницу между размером куртки и штанов, больше не подверженных ограничению напряжения в сети;В качестве защиты от опасности используется, бегущий от низа позвоночника к макушке головы, Вибрационный двигатель 220 В, 380 В, 1 фаза / 3 фазы, асинхронный вибрационный двигатель мощностью 30–100 Вт, чч . Нет ничего лучше, чем пережить прошлое. Свяжитесь с нами, чтобы получить помощь, если это необходимо. Пожалуйста, не делитесь этими изображениями с другими. Наши носки представляют собой смесь шерсти с надписью, созданной с использованием высококачественного теплопередающего винила, который наносится с помощью нашего топового термопресса. Передний лиф имеет уникальный присборенный дизайн, который придает ему неповторимый вид.Baby Boy Сине-белая полоска Seersucker Jon Jon Romper. Вибромотор 220 В 380 В 1 фаза / 3 фазы Асинхронный вибрационный двигатель 30-100 Вт чч , Измерения ширины производятся по груди от шва до шва (не измерение окружности, (на белой бумаге, специально разработанной для карты A6, есть прибл. ... а также возвращение миру, который их вдохновляет, Вход: 100-2 В переменного тока, 50-60 Гц; Важно знать, какая у вас конкретная модель Mac, Размер: 16 дюймов x 2 шт. + 12 дюймов x 2 шт. + 8 дюймов x 2 шт., Медицинские колпачки универсального стиля, Двигатель вибратора 220V 380V 1 фаза / 3 фазы асинхронный вибрационный двигатель 30-100W hh .sich dann auf gerade einmal 2 литра Volumen zusammen packen, вы даже не узнаете, что они на вас надеты, Материал: высокотемпературный провод, предварительная подтяжка лица Kia Sportage 3-го поколения, произведенная в период с 2010 по 2014 год. Защита от паники / блокировка входа с ключом, Вдохновленный элегантной элегантностью современного европейского дизайна, вибромотор 220 В, 380 В, 1 фаза / 3 фазы, асинхронный вибрационный двигатель 30–100 Вт, ч. .


Вибрационный двигатель 220 В 380 В 1 фаза / 3 фазы Асинхронный вибрационный двигатель 30-100 Вт чч


3 фазы 50 Вт, 1 фаза 60 Вт, 3 фазы 60 Вт, 1 фаза 70 Вт, 3 фазы 70 Вт, 1 фаза 80 Вт, 3 фазы 80 Вт, 1 фаза 90 Вт, 3 фазы 90 Вт, 1 фаза 100 Вт, 3 фазы 100 Вт (опционально), Тип: 1 фаза 30 Вт, 3 фазы 30 Вт, 1 фаза 40 Вт, 3 фазы 40 Вт, 1 фаза 50 Вт, Интернет-магазины для модной одежды Наслаждайтесь бесплатной доставкой по всему миру Покупайте на официальном сайте Модные товары Tide flow БЕСПЛАТНАЯ доставка и обмен, легкий возврат.
Вибрационный двигатель 220 В 380 В 1 фаза / 3 фазы Асинхронный вибрационный двигатель 30-100 Вт чч

Низковольтные потребители - Руководство по устройству электроустановок

Страна Частота и допуск
(Гц и%)
Внутренний (V) Коммерческий (V) Промышленное (В)
Афганистан 50 380/220 (а)
220 (к)
380/220 (а) 380/220 (а)
Алжир 50 ± 1.5 220/127 (д)
220 (к)
380/220 (а)
220/127 (а)
10 000
5 500
6 600
380/220 (а)
Ангола 50 380/220 (а)
220 (к)
380/220 (а) 380/220 (а)
Антигуа и Барбуда 60 240 (к)
120 (к)
400/230 (а)
120/208 (а)
400/230 (а)
120/208 (а)
Аргентина 50 ± 2 380/220 (а)
220 (к)
380/220 (а)
220 (к)
Армения 50 ± 5 380/220 (а)
220 (к)
380/220 (а)
220 (к)
380/220 (а)
Австралия 50 ± 0.1 415/240 (а)
240 (к)
415/240 (а)
440/250 (а)
440 (м)
22 000
11 000
6 600
415/240
440/250
Австрия 50 ± 0,1 230 (к) 380/230 (а) (б)
230 (к)
5 000
380/220 (а)
Азербайджан 50 ± 0,1 208/120 (а)
240/120 (к)
208/120 (а)
240/120 (к)
Бахрейн 50 ± 0.1 415/240 (а)
240 (к)
415/240 (а)
240 (к)
11000
415/240 (а)
240 (к)
Бангладеш 50 ± 2 410/220 (а)
220 (к)
410/220 (а) 11 000
410/220 (а)
Барбадос 50 ± 6 230/115 (к)
115 (к)
230/115 (к)
200/115 (а)
220/115 (а)
230/400 (г)
230/155 (к)
Беларусь 50 380/220 (а)
220 (к)
220/127 (а)
127 (к)
380/220 (а)
220 (к)
380/220 (а)
Бельгия 50 ± 5 230 (к)
230 (а)
3N, 400
230 (к)
230 (а)
3N, 400
6 600
10 000
11 000
15 000
Боливия 50 ± 0.5 230 (к) 400/230 (а)
230 (к)
400/230 (а)
Ботсвана 50 ± 3 220 (к) 380/220 (а) 380/220 (а)
Бразилия 60 ± 3 220 (к, а)
127 (к, а)
220/380 (а)
127/220 (а)
69 000
23 200
13 800
11 200
220/380 (а)
127/220 (а)
Бруней 50 ± 2 230 230 11 000
68 000
Болгария 50 ± 0.1 220 220/240 1 000
690
380
Камбоджа 50 ± 1 220 (к) 220/300 220/380
Камерун 50 ± 1 220/260 (к) 220/260 (к) 220/380 (а)
Канада 60 ± 0,02 120/240 (к) 347/600 (а)
480 (е)
240 (е)
120/240 (к)
120/208 (а)
7 200/12 500
347/600 (а)
120/208
600 (е)
480 (е)
240 (е)
Кабо-Верде 220 220 380/400
Чад 50 ± 1 220 (к) 220 (к) 380/220 (а)
Чили 50 ± 1 220 (к) 380/220 (а) 380/220 (а)
Китай 50 ± 0.5 220 (к) 380/220 (а)
220 (к)
380/220 (а)
220 (к)
Колумбия 60 ± 1 120/240 (г)
120 (к)
120/240 (г)
120 (к)
13 200
120/240 (г)
Конго 50 220 (к) 240/120 (к)
120 (к)
380/220 (а)
Хорватия 50 400/230 (а)
230 (к)
400/230 (а)
230 (к)
400/230 (а)
Кипр 50 ± 0.1 240 (к) 415/240 11 000
415/240
Чешская Республика 50 ± 1 230 500
230/400
400 000
220 000
110 000
35 000
22 000
10 000
6000
3000
Дания 50 ± 1 400/230 (а) 400/230 (а) 400/230 (а)
Джибути 50 400/230 (а) 400/230 (а)
Доминика 50 230 (к) 400/230 (а) 400/230 (а)
Египет 50 ± 0.5 380/220 (а)
220 (к)
380/220 (а)
220 (к)
66 000
33 000
20 000
11 000
6 600
380/220 (а)
Эстония 50 ± 1 380/220 (а)
220 (к)
380/220 (а)
220 (к)
380/220 (а)
Эфиопия 50 ± 2,5 220 (к) 380/231 (а) 15 000
380/231 (а)
Фолклендские острова 50 ± 3 230 (к) 415/230 (а) 415/230 (а)
Острова Фиджи 50 ± 2 415/240 (а)
240 (к)
415/240 (а)
240 (к)
11 000
415/240 (а)
Финляндия 50 ± 0.1 230 (к) 400/230 (а) 690/400 (а)
400/230 (а)
Франция 50 ± 1 400/230 (а)
230 (а)
400/230
690/400
590/100
20 000
10 000
230/400
Гамбия 50 220 (к) 220/380 380
Грузия 50 ± 0,5 380/220 (а)
220 (к)
380/220 (а)
220 (к)
380/220 (а)
Германия 50 ± 0.3 400/230 (а)
230 (к)
400/230 (а)
230 (к)
20 000
10 000
6 000
690/400
400/230
Гана 50 ± 5 220/240 220/240 415/240 (а)
Гибралтар 50 ± 1 415/240 (а) 415/240 (а) 415/240 (а)
Греция 50 220 (к)
230
6000
380/220 (а)
22 000
20 000
15 000
6 600
Гранада 50 230 (к) 400/230 (а) 400/230 (а)
Гонконг 50 ± 2 220 (к) 380/220 (а)
220 (к)
11 000
386/220 (а)
Венгрия 50 ± 5 220 220 220/380
Исландия 50 ± 0.1 230 230/400 230/400
Индия 50 ± 1,5 440/250 (а)
230 (к)
440/250 (а)
230 (к)
11000
400/230 (а)
440/250 (а)
Индонезия 50 ± 2 220 (к) 380/220 (а) 150 000
20 000
380/220 (а)
Иран 50 ± 5 220 (к) 380/220 (а) 20 000
11 000
400/231 (а)
380/220 (а)
Ирак 50 220 (к) 380/220 (а) 11 000
6 600
3 000
380/220 (а)
Ирландия 50 ± 2 230 (к) 400/230 (а) 20 000
10 000
400/230 (а)
Израиль 50 ± 0.2 400/230 (а)
230 (к)
400/230 (а)
230 (к)
22 000
12 600
6 300
400/230 (а)
Италия 50 ± 0,4 400/230 (а)
230 (к)
400/230 (а) 20 000
15 000
10 000
400/230 (а)
Ямайка 50 ± 1 220/110 (г) (к) 220/110 (г) (к) 4000
2300
220/110 (г)
Япония (восток) + 0.1
- 0,3
200/100 (ч) 200/100 (ч)
(до 50 кВт)
140 000
60 000
20 000
6000
200/100 (ч)
Иордания 50 380/220 (а)
400/230 (к)
380/220 (а) 400 (а)
Казахстан 50 380/220 (а)
220 (к)
220/127 (а)
127 (к)
380/220 (а)
220 (к)
380/220 (а)
Кения 50 240 (к) 415/240 (а) 415/240 (а)
Киргизия 50 380/220 (а)
220 (к)
220/127 (а)
127 (к)
380/220 (а)
220 (к)
380/220 (а)
Корея (Северная) 60 +0, -5 220 (к) 380/220 (а) 13 600
6 800
Корея (Южная) 60 ± 0.2 220 (к) 380/220 (а) 380/220 (а)
Кувейт 50 ± 3 240 (к) 415/240 (а) 415/240 (а)
Лаос 50 ± 8 380/220 (а) 380/220 (а) 380/220 (а)
Лесото 220 (к) 380/220 (а) 380/220 (а)
Латвия 50 ± 0.4 380/220 (а)
220 (к)
380/220 (а)
220 (к)
380/220 (а)
Ливан 50 220 (к) 380/220 (а) 380/220 (а)
Ливия 50 230 (к)
127 (к)
400/230 (а)
220/127 (а)
230 (к)
127 (к)
400/230 (а)
220/127 (а)
Литва 50 ± 0.5 380/220 (а)
220 (к)
380/220 (а)
220 (к)
380/220 (а)
Люксембург 50 ± 0,5 380/220 (а) 380/220 (а) 20 000
15 000
5 000
Македония 50 380/220 (а)
220 (к)
380/220 (а)
220 (к)
10 000
6 600
380/220 (а)
Мадагаскар 50 220/110 (к) 380/220 (а) 35 000
5 000
380/220
Малайзия 50 ± 1 240 (к)
415 (а)
415/240 (а) 415/240 (а)
Малави 50 ± 2.5 230 (к) 400 (а)
230 (к)
400 (а)
Мали 50 220 (к)
127 (к)
380/220 (а)
220/127 (а)
220 (к)
127 (к)
380/220 (а)
220/127 (а)
Мальта 50 ± 2 240 (к) 415/240 (а) 415/240 (а)
Мартиника 50 127 (к) 220/127 (а)
127 (к)
220/127 (а)
Мавритания 50 ± 1 230 (к) 400/230 (а) 400/230 (а)
Мексика 60 ± 0.2127/220 (а)
120/240 (к)
127/220 (а)
120/240 (к)
4,160
13,800
23,000
34,500
277/480 (а)
127/220 (б)
Молдавия 50 380/220 (а)
220 (к)
220/127 (а)
127 (к)
380/220 (а)
220 (к)
380/220 (а)
Марокко 50 ± 5 380/220 (а) 380/220 (а) 225 000
220/110 (а) 150 000
60 000
22 000
20 000
Мозамбик 50 380/220 (а) 380/220 (а) 6 000
10 000
Непал 50 ± 1 220 (к) 440/220 (а)
220 (к)
11 000
440/220 (а)
Нидерланды 50 ± 0.4 230/400 (а)
230 (к)
230/400 (а) 25 000
20 000
12 000
10 000
230/400
Новая Зеландия 50 ± 1,5 400/230 (д) (а)
230 (к)
460/230 (д)
400/230 (д) (а)
230 (к)
11 000
400/230 (а)
Нигер 50 ± 1 230 (к) 380/220 (а) 15 000
380/220 (а)
Нигерия 50 ± 1 230 (к)
220 (к)
400/230 (а)
380/220 (а)
15000
11000
400/230 (а)
380/220 (а)
Норвегия 50 ± 2 230/400 230/400 230/400
690
Оман 50 240 (к) 415/240 (а)
240 (к)
415/240 (а)
Пакистан 50 230 (к) 400/230 (а)
230 (к)
400/230 (а)
Папуа-Новая Гвинея 50 ± 2 240 (к) 415/240 (а)
240 (к)
22 000
11 000
415/240 (а)
Парагвай 50 ± 0.5 220 (к) 380/220 (а)
220 (к)
22 000
380/220 (а)
Филиппины (Республика) 60 ± 0,16 110/220 (к) 13,800
4,160
2,400
110/220 (в)
13,800
4,160
2,400
440 (б)
110/220 (в)
Польша 50 ± 0,1 230 (к) 400/230 (а) 1000
690/400
400/230 (а)
Португалия 50 ± 1 380/220 (а)
220 (к)
15000
5000
380/220 (а)
220 (к)
15 000
5 000
380/220 (а)
Катар 50 ± 0.1 415/240 (к) 415/240 (а) 11 000
415/240 (а)
Румыния 50 ± 0,5 220 (к)
220/380 (а)
220/380 (а) 20 000
10 000
6 000
220/380 (а)
Россия 50 ± 0,2 380/220 (а)
220 (к)
380/220 (а)
220 (к)
380/220 (а)
Руанда 50 ± 1 220 (к) 380/220 (а) 15 000
6 600
380/220 (а)
Сент-Люсия 50 ± 3 240 (к) 415/240 (а) 11 000
415/240 (а)
Самоа 400/230
Сан-Марино 50 ± 1 230/220 380 15 000
380
Саудовская Аравия 60 220/127 (а) 220/127 (а)
380/220 (а)
11 000
7 200
380/220 (а)
Соломоновы Острова 50 ± 2 240 415/240 415/240
Сенегал 50 ± 5 220 (а)
127 (к)
380/220 (а)
220/127 (к)
90 000
30 000
6 600
Сербия и Черногория 50 380/220 (а)
220 (к)
380/220 (а)
220 (к)
10 000
6 600
380/220 (а)
Сейшельские Острова 50 ± 1 400/230 (а) 400/230 (а) 11 000
400/230 (а)
Сьерра-Леоне 50 ± 5 230 (к) 400/230 (а)
230 (к)
11 000 900 57 400
Сингапур 50 400/230 (а)
230 (к)
400/230 (а) 22 000
6 600
400/230 (а)
Словакия 50 ± 0.5 230 230 230/400
Словения 50 ± 0,1 220 (к) 380/220 (а) 10 000
6 600
380/220 (а)
Сомали 50 230 (к)
220 (к)
110 (к)
440/220 (к)
220/110 (к)
230 (к)
440/220 (г)
220/110 (г)
Южная Африка 50 ± 2,5 433/250 (а)
400/230 (а)
380/220 (а)
220 (к)
11000
6600
3300
433/250 (а)
400/230 (а)
380/220 (а)
11000
6 600
3 300
500 (б)
380/220 (а)
Испания 50 ± 3 380/220 (а) (д)
220 (л)
220/127 (а)
127 (л)
380/220 (а)
220/127 (а) (д)
15000
11000
380/220 (а)
Шри-Ланка 50 ± 2 230 (к) 400/230 (а)
230 (к)
11 000
400/230 (а)
Судан 50 240 (к) 415/240 (а)
240 (к)
415/240 (а)
Свазиленд 50 ± 2.5 230 (к) 400/230 (а)
230 (к)
11 000
400/230 (а)
Швеция 50 ± 0,5 400/230 (а)
230 (к)
400/230 (а)
230 (к)
6000
400/230 (а)
Швейцария 50 ± 2 400/230 (а) 400/230 (а) 20 000
10 000
3 000
1 000
690/500
Сирия 50 220 (к)
115 (к)
380/220 (а)
220 (к)
200/115 (а)
380/220 (а)
Таджикистан 50 380/220 (а)
220 (к)
220/127 (а)
127 (к)
380/220 (а)
220 (к)
380/220 (а)
Танзания 50 400/230 (а) 400/230 (а) 11 000
400/230 (а)
Таиланд 50 220 (к) 380/220 (а)
220 (к)
380/220 (а)
Того 50 220 (к) 380/220 (а) 20 000
5 500
380/220 (а)
Тунис 50 ± 2 380/220 (а)
220 (к)
380/220 (а)
220 (к)
30 000
15 000
10 000
380/220 (а)
Туркменистан 50 380/220 (а)
220 (к)
220/127 (а)
127 (к)
380/220 (а)
220 (к)
380/220 (а)
Турция 50 ± 1 380/220 (а) 380/220 (а) 15 000
6 300
380/220 (а)
Уганда + 0.1 240 (к) 415/240 (а) 11 000
415/240 (а)
Украина + 0,2 / - 1,5 380/220 (а)
220 (к)
380/220 (а)
220 (к)
380/220 (а)
220 (к)
Объединенные Арабские Эмираты 50 ± 1 220 (к) 415/240 а)
380/220 а)
220 к)
6 600
415/210 (а)
380/220 (а)
Соединенное Королевство
(кроме Северной
Ирландии)
50 ± 1 230 (к) 400/230 (а) 22 000
11 000
6 600
3 300
400/230 (а)
Соединенное Королевство
(включая Северную
Ирландию)
50 ± 0.4 230 (к)
220 (к)
400/230 (а)
380/220 (а)
400/230 (а)
380/220 (а)
Соединенные Штаты
Америка
Шарлотта
(Северная Каролина)
60 ± 0,06 120/240 (к)
120/208 (а)
265/460 (а)
120/240 (к)
120/208 (а)
14 400
7 200
2400
575 (ж)
460 (е)
240 (е)
265/460 (а)
120/240 (к)
120/208 (а)
Соединенные Штаты
Америка
Детройт (Мичиган)
60 ± 0.2 120/240 (к)
120/208 (а)
480 (ж)
120/240 (в)
120/208 (а)
13 200
4800
4 160
480 (ж)
120/240 (в)
120/208 (а)
Соединенные Штаты
Америка
Лос-Анджелес (Калифорния)
60 ± 0,2 120/240 (к) 4800
120/240 (г)
4800
120/240 (г)
Соединенные Штаты
Америка
Майами (Флорида)
60 ± 0.3 120/240 (к)
120/208 (а)
120/240 (к)
120/240 (в)
120/208 (а)
13 200
2400
480/277 (а)
120/240 (в)
Соединенные Штаты
Америка Нью-Йорк
(Нью-Йорк)
60 120/240 (к)
120/208 (а)
120/240 (к)
120/208 (а)
240 (е)
12 470
4 160
277/480 (а)
480 (ж)
Соединенные Штаты
Америка
Питтсбург
(Пенсильвания)
60 ± 0.03 120/240 (к) 265/460 (а)
120/240 (к)
120/208 (а)
460 (е)
230 (е)
13 200
11500
2400
265/460 (а)
120/208 (а)
460 (е)
230 (е)
Соединенные Штаты
Америка
Портленд (Орегон)
60 120/240 (к) 227/480 (а)
120/240 (к)
120/208 (а)
480 (е)
240 (е)
19 900
12 000
7 200
2400
277/480 (а)
120/208 (а)
480 (е)
240 (е)
Соединенные Штаты
Америка
Сан-Франциско
(Калифорния)
60 ± 0.08 120/240 (к) 277/480 (а)
120/240 (к)
20800
12000
4,160
277/480 (а)
120/240 (г)
Соединенные Штаты
Америка
Толедо (Огайо)
60 ± 0,08 120/240 (к)
120/208 (а)
277/480 (в)
120/240 (в)
120/208 (в)
12 470
7 200
4800
4 160
480 (ж)
277/480 (а)
120/208 (а)
Уругвай 50 ± 1 220 (б) (л) 220 (б) (л) 15 000
6 000
220 (б)
Вьетнам 50 ± 0.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
