Чем должны быть укомплектованы электроустановки: Вопрос: Чем должны быть укомплектованы электроустановки? : Смотреть ответ

Содержание

Чем должны быть укомплектованы электроустановки? – Ответ СДО, КАСКОР

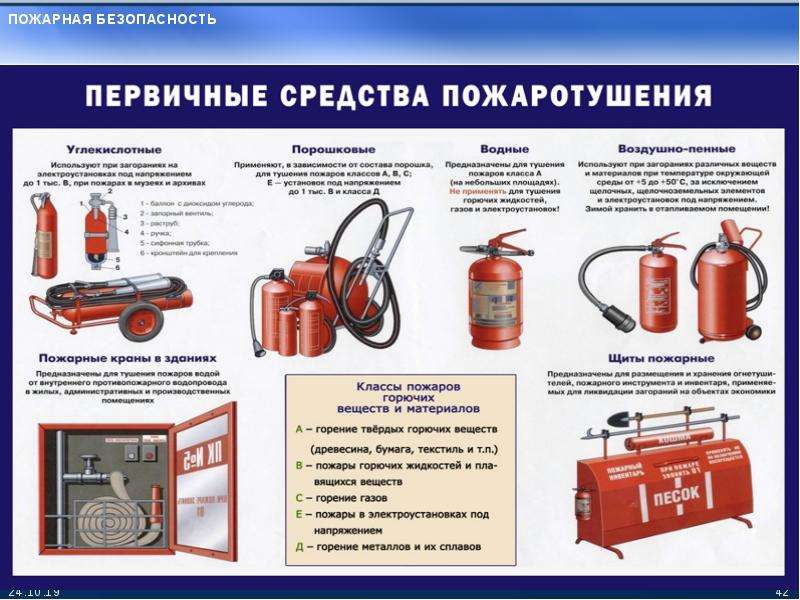

Средствами пожаротушения

Испытанными защитными средствами, средствами пожаротушения, исправным инструментом и средствами оказания первой медицинской помощи

Исправным инструментом

Средствами пожаротушения, исправным инструментом и средствами оказания первой медицинской помощи

Защитными средствами, средствами пожаротушения

Найти другие ответы на вопросы

Другие варианты ответов

Защитными средствами, средствами пожаротушения

Средствами пожаротушения, исправным инструментом и средствами оказания первой медицинской помощи

Исправным инструментом

Защитными средствами, средствами пожаротушения

Средствами пожаротушения, исправным инструментом и средствами оказания первой медицинской помощи

Исправным инструментом

Испытанными защитными средствами, средствами пожаротушения, исправным инструментом и средствами оказания первой помощи

I.

Область применения Правил по охране труда при эксплуатации электроустановок / КонсультантПлюс

I. Область применения Правил по охране труда

при эксплуатации электроустановок

1.1. Правила по охране труда при эксплуатации электроустановок (далее – Правила) устанавливают государственные нормативные требования охраны труда при эксплуатации электроустановок.

Требования Правил распространяются на работодателей – юридических и физических лиц независимо от их организационно-правовых форм и работников из числа электротехнического, электротехнологического и неэлектротехнического персонала организаций (далее – работники), занятых техническим обслуживанием электроустановок, проводящих в них оперативные переключения, организующих и выполняющих строительные, монтажные, наладочные, ремонтные работы, испытания и измерения, а также осуществляющих управление технологическими режимами работы объектов электроэнергетики и энергопринимающих установок потребителей.

Требования безопасности при эксплуатации специализированных электроустановок, в том числе контактной сети электрифицированных железных дорог, городского электротранспорта должны соответствовать Правилам с учетом особенностей эксплуатации, обусловленных конструкцией данных электроустановок.

Надзор за соблюдением требований, установленных Правилами, за исключением требований, установленных главой II Правил, осуществляется уполномоченными федеральными органами исполнительной власти при осуществлении ими федерального государственного энергетического надзора <1>.

(абзац введен Приказом Минтруда России от 15.11.2018 N 704н)

——————————–

<1> Статья 367 Трудового кодекса Российской Федерации (Собрание законодательства Российской Федерации, 2002, N 1, ст. 3; 2018, N 30, ст. 4542).

(сноска введена Приказом Минтруда России от 15.11.2018 N 704н)

Надзор за соблюдением требований, установленных главой II Правил, осуществляется уполномоченными федеральными органами исполнительной власти при осуществлении ими федерального государственного надзора за соблюдением трудового законодательства и иных нормативных правовых актов, содержащих нормы трудового права <2>.

(абзац введен Приказом Минтруда России от 15. 11.2018 N 704н)

——————————–

<2> Статья 367 Трудового кодекса Российской Федерации.

(сноска введена Приказом Минтруда России от 15.11.2018 N 704н)

(п. 1.1 в ред. Приказа Минтруда России от 19.02.2016 N 74н)

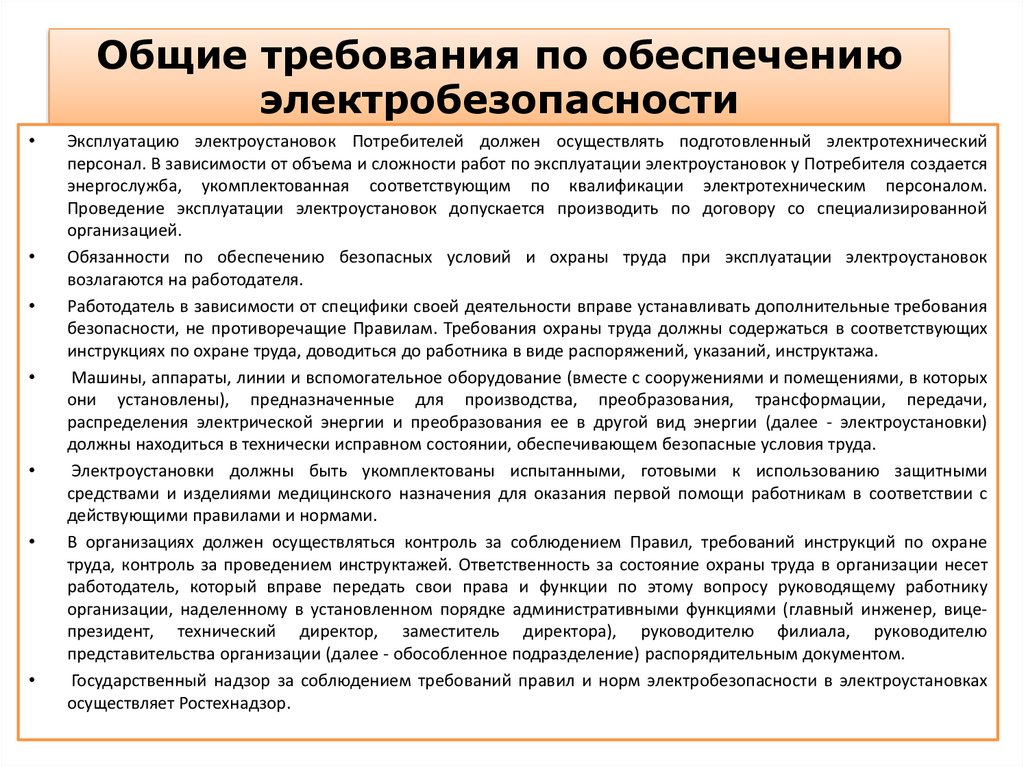

1.2. Обязанности по обеспечению безопасных условий и охраны труда возлагаются на работодателя.

Работодатель в зависимости от специфики своей деятельности вправе устанавливать дополнительные требования безопасности, не противоречащие Правилам. Требования охраны труда должны содержаться в соответствующих инструкциях по охране труда, доводиться до работника в виде распоряжений, указаний, инструктажа.

1.3. Машины, аппараты, линии и вспомогательное оборудование (вместе с сооружениями и помещениями, в которых они установлены), предназначенные для производства, преобразования, трансформации, передачи, распределения электрической энергии и преобразования ее в другой вид энергии (далее – электроустановки) должны находиться в технически исправном состоянии, обеспечивающем безопасные условия труда.

1.4. Электроустановки должны быть укомплектованы испытанными, готовыми к использованию защитными средствами и изделиями медицинского назначения для оказания первой помощи работникам в соответствии с действующими правилами и нормами.

1.5. В организациях должен осуществляться контроль за соблюдением Правил, требований инструкций по охране труда, контроль за проведением инструктажей. Ответственность за состояние охраны труда в организации несет работодатель, который вправе передать свои права и функции по этому вопросу руководящему работнику организации, наделенному в установленном порядке административными функциями (главный инженер, вице-президент, технический директор, заместитель директора), руководителю филиала, руководителю представительства организации (далее – обособленное подразделение) распорядительным документом.

1.6. Лица, виновные в нарушении требований Правил, привлекаются к ответственности в установленном порядке.

Открыть полный текст документа

Чем должны быть укомплектованы электроустановки

Комплектация электроустановок

В самом начале стоит отметить, что правила безопасности и нормы должны соблюдаться абсолютно всеми работниками организаций и небольших компаний вне зависимости от имеющихся форм собственности, решений физических лиц любого уровня и каких-либо организационных или правовых актов.

Электроустановки должны соответствовать предписанным требованиям комплектации и безопасности, поставляться и использоваться исключительно в пригодном с технической точки зрения для деятельности виде.

Чем должны быть укомплектованы электроустановки

Для подробного изучения норм комплектации, необходимо обратиться к документу, раскрывающему вопрос «О минимальных нормах комплектования электроустановок потребителей электрозащитными средствами».
Указанные нормы комплектации являются минимальными и не подлежат замене, однако при желании руководителей лист может быть дополнен пунктами, а количество позиций увеличено при технической необходимости. Требования к комплектации разработаны с целью обеспечения безопасности и комфортной деятельности при использовании устройства.
Нормы комплектации: торговые предприятия, жилые здания, офисы, больницы и школы
Электроустановки в указанных подразделениях в обязательном порядке должны быть укомплектованы следующим.

Во-первых, указателем напряжения в количестве двух штук.

Во-вторых, как минимум, двумя парами диэлектрических перчаток и одним ковром возле щита управления. Количество ковров может увеличиваться в зависимости от имеющихся условий.

В-третьих, исходя из технических условий, обязательно наличие предупреждающих знаков, плакатов безопасности, ограждений и заземлений, предусматривающие перенос.

В-четвертых, требуются изолирующие клещи при условии, что в щитах распределения встроены предохранители.

И, в-пятых, обязательны защитные очки в количестве одной штуки.
Нормы комплектации: организации без помещения для ВРУ, имеющие водно-распределительные пункты, офисные помещения и павильоны

В данных подразделения минимальные требования сокращены, что объясняется их техническими характеристиками и возможностями. Электроустановки должны быть в обязательном порядке укомплектованы, во-первых, парой указателей напряжения, во-вторых, двумя парами диэлектрических перчаток и, в-третьих, в зависимости от условий, предупреждающими знаками и плакатами безопасности.

Указанный минимум устанавливается государственной структурой «Мосгосэнергонадзор» и обеспечивает необходимый уровень безопасности при использовании технического устройства. Любое уклонение от выполнения норм, выявленное при проверке, предусматривает применение санкций.

Короткая заметка: Если возникла необходимость снабдить частный дом водой, но организация артезианской скважины по какой-то причине не представляется возможной, выручает бурение скважин на песок.

Пишите комментарии, дополнения к статье, может я что-то пропустил.

Загляните на карту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.

Всего доброго.

Twitter
Google
Печать
Reddit
Facebook
LinkedIn
по электронной почте

Правила технической эксплуатации электроустановок (стр. 9 из 19)

2 Задание на производство работы, определяющее ее содержание, место, время, меры безопасности (если они требуются), и работников, которым поручено ее выполнение, с указанием группы по электробезопасности.

Вопрос 15

Термины. Распоряжение – это…

1 Задание на производство работы, оформленное на специальном бланке установленной формы и определяющее содержание, место работы, время ее начала и окончания, условия безопасного проведения, состав бригады и работников, ответственных за безопасное выполнение работы.

2(*) Задание на производство работы, определяющее ее содержание, место, время, меры безопасности (если они требуются), и работников, которым поручено ее выполнение, с указанием группы по электробезопасности.

Вопрос 1

п.1.1.2. Допускается ли в зависимости от местных условий применение дополнительных мер безопасности труда, если они не предусмотрены настоящими Правилами?

1 Нет, не допускается.

2(*) Допускается, если эти меры безопасности не противоречат настоящим Правилам, внесены в соответствующие инструкции по охране труда и доведены до персонала в виде распоряжений, указаний, инструктажа.

Вопрос 2

пп.1.1.3,1.1.4. Каким требованиям должны удовлетворять электроустановки?

1(*) Электроустановки должны находиться в технически исправном состоянии, обеспечивающем безопасные условия труда.

2(*) Электроустановки должны быть укомплектованы испытанными, готовыми к использованию защитными средствами.

3(*) Электроустановки должны быть укомплектованы средствами оказания первой медицинской помощи в соответствии с действующими правилами и нормами.

Вопрос 3

п.1.1.4. Чем должны быть укомплектованы электроустановки?

1(*) Испытанными и готовыми к использованию защитными средствами.

2(*) Средствами оказания первой медицинской помощи.

Вопрос 4

п.1.1.5. Кто несет ответственность за состояние охраны труда в организации?

1(*) Руководящий работник организации, которому работодатель распорядительным документом передал свои права и функции по вопросу ответственности за состояние охраны труда в организации.

2 Главный инженер.

3 Мастер.

4(*) Работодатель.

Вопрос 5

п.1.1.6. Допускается ли выполнение распоряжений и заданий, противоречащих требованиям настоящих Правил?

1 Да, в аварийных случаях.

2(*) Нет, не допускается.

НА: 3, Раздел 2, Глава 2

Требования к персоналу

Вопрос 1

п.1.2.1. Допускаются ли к выполнению работ в электроустановках работники, не имеющие профессиональной подготовки?

1 Нет, не допускаются.

2(*) Да, если до допуска к работе они прошли обучение в специализированных центрах подготовки персонала (учебных комбинатах, учебно-тренировочных центрах и т.п.).

Вопрос 2

п.1.2.3. Когда проводится проверка состояния здоровья работника?

1(*) До приема его на работу.

2(*) Периодически, в порядке, предусмотренном Минздравом России.

Вопрос 3

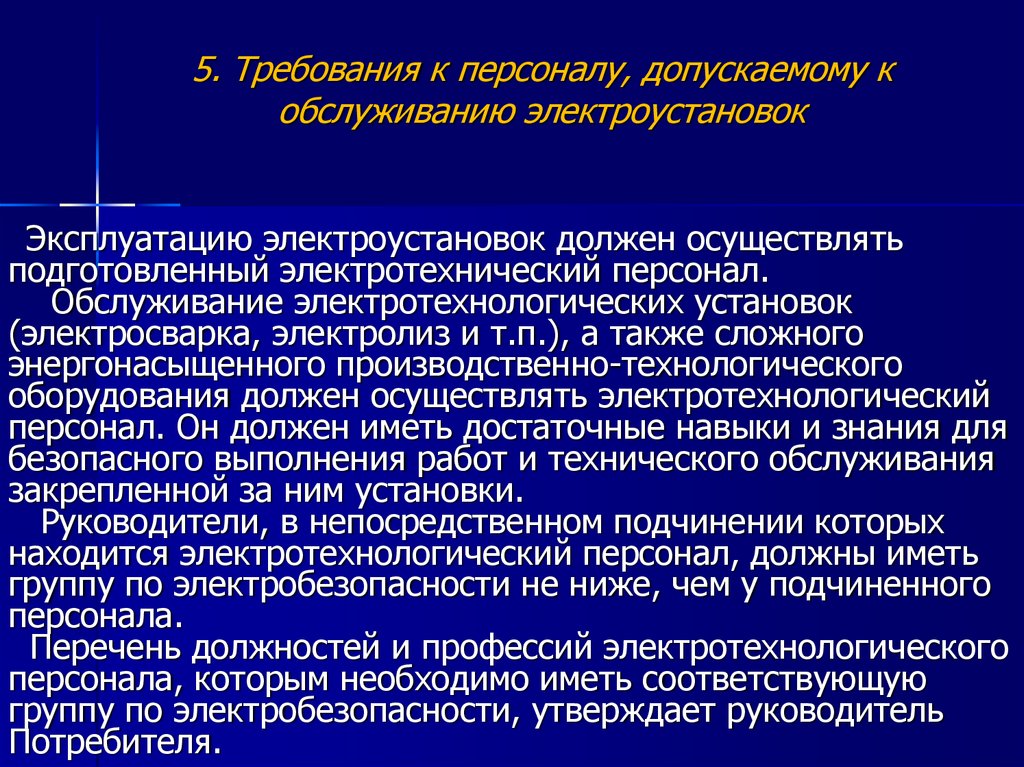

пп.1.2.4,1.2.5. Какие требования предъявляются к электротехническому персоналу перед допуском к самостоятельной работе?

1(*) Персонал до допуска к самостоятельной работе должен быть обучен приемам освобождения пострадавшего от действия электрического тока, оказания первой помощи при несчастных случаях.

2(*) Персонал должен пройти проверку знаний настоящих Правил и других нормативно-технических документов в пределах требований, предъявляемых к соответствующей должности или профессии.

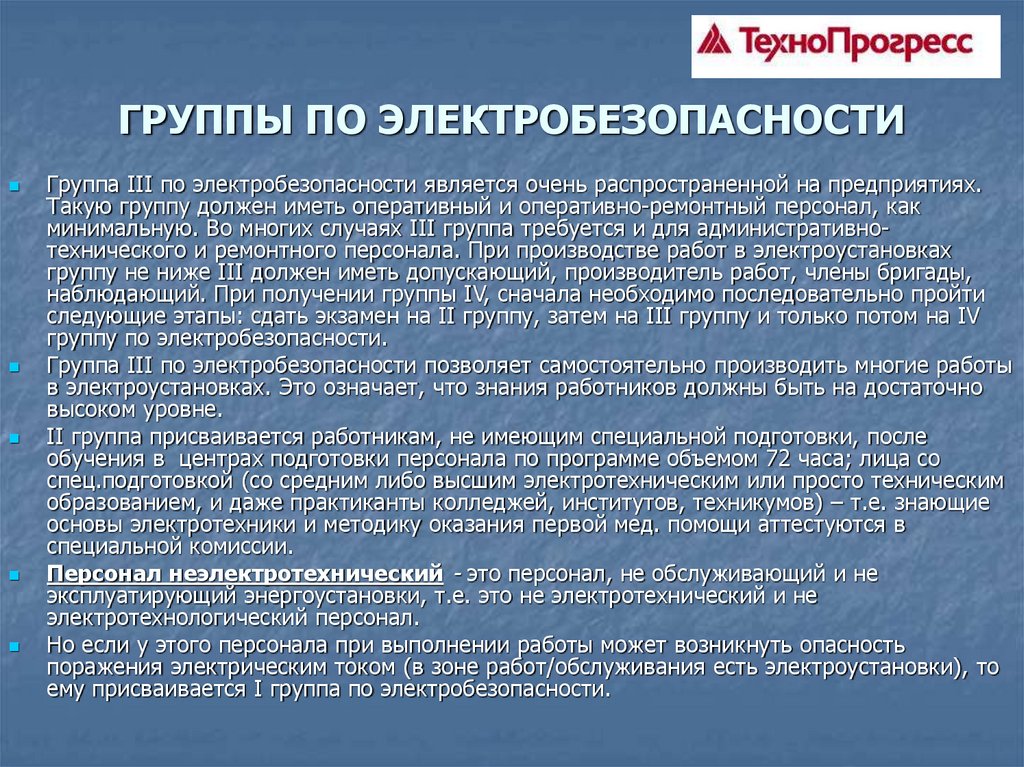

3(*) Персонал должен иметь соответствующую группу по электробезопасности.

4(*) Персонал обязан соблюдать требования настоящих Правил, инструкций по охране труда, указания, полученные при инструктаже.

Вопрос 4

п.1.2.6. В каком документе должна быть сделана запись о праве работника на проведение специальных работ?

1 В журнале по проверке знаний.

2 В трудовой книжке.

3(*) В удостоверении.

Вопрос 5

п.1.2.6. Какие работы относятся к специальным, право на проведение которых отражается в удостоверении после проверки знаний работника?

1(*) Верхолазные работы.

2(*) Работы под напряжением на токоведущих частях: чистка, обмыв и замена изоляторов, ремонт проводов, контроль измерительной штангой изоляторов и соединительных зажимов, смазка тросов.

3(*) Испытания оборудования повышенным напряжением (за исключением работ с мегаомметром).

4(*) Работы, предусмотренные указанием работодателя с учетом местных условий.

Вопрос 6

п.1.2.7. Является ли обязательным закрепление распоряжением работника, проходящего стажировку, дублирование, за опытным работником?

1 Нет, не обязательно.

2(*) Да, обязательно.

Вопрос 7

п.1.2.8. Что должен предпринять работник, обнаружив нарушение настоящих Правил?

1(*) Если не может принять меры к устранению нарушений настоящих Правил, он должен немедленно сообщить вышестоящему руководителю о всех замеченных им нарушениях и представляющих опасность для людей неисправностях электроустановок, машин, механизмов, приспособлений, инструмента.

2(*) Принять меры к устранению нарушений настоящих Правил.

НА: 3, Раздел 2, Глава 3

Оперативное обслуживание. Осмотры электроустановок

Вопрос 1

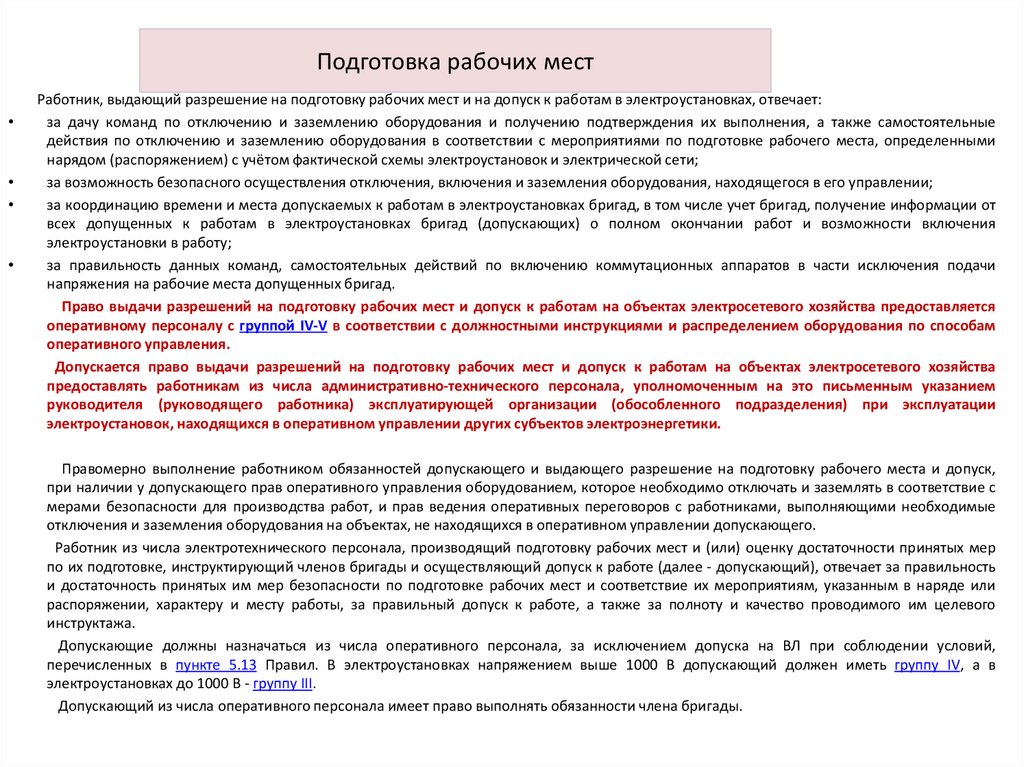

п.1.3.1. Обязательно ли для допускающих по наряду-допуску и распоряжению наличие допуска на право выполнения оперативных переключений?

1 Нет, не обязательно.

2(*) Да, обязательно.

Вопрос 14

п. 1.3.4. Кто имеет право единоличного осмотра электротехнической части технологического оборудования, электроустановок напряжением выше 1000 В?

1(*) Работник из числа оперативного персонала с группой по электробезопасности не ниже III.

2(*) Работник из числа административно-технического персонала, имеющий группу по электробезопасности V.

3 Оперативный персонал с группой по электробезопасности не ниже IV.

Вопрос 15

п.1.3.4. Кто имеет право единоличного осмотра электротехнической части технологического оборудования, электроустановок напряжением до 1000 В?

1(*) Работник из числа оперативного персонала с группой по электробезопасности не ниже III.

2(*) Работник из числа административно-технического персонала, имеющий группу по электробезопасности IV и право единоличного осмотра на основании письменного распоряжения руководителя организации.

3 Оперативный персонал с группой по электробезопасности не ниже IV.

Вопрос 17

п.1.3. 6. Разрешается ли при осмотре электроустановок открывать двери щитов, сборок, пультов управления и других устройств?

1 Нет, не разрешается.

2(*) Да, разрешается.

Вопрос 18

п.1.3.6. Допускается ли во время осмотра электроустановок выполнение какой-либо работы?

1(*) Нет, не допускается.

2 Да, допускается.

Вопрос 19

п.1.3.7. Допускается ли при замыкании на землю в электроустановках напряжением 3-35 кВ приближаться к месту замыкания на расстояние менее 4 м в ЗРУ и менее 8 м – в ОРУ и на ВЛ?

1(*) Допускается только для оперативных переключений с целью ликвидации замыкания и освобождения людей, попавших под напряжение. При этом следует пользоваться электрозащитными средствами.

2 Нет, не допускается.

Вопрос 20

п.1.3.8. Обязательно ли применение диэлектрических перчаток при отключении и включении разъединителей, отделителей и выключателей напряжением выше 1000 В с ручным приводом?

1 Только в ЗРУ и на ВЛ.

2(*) Да, обязательно.

Вопрос 21

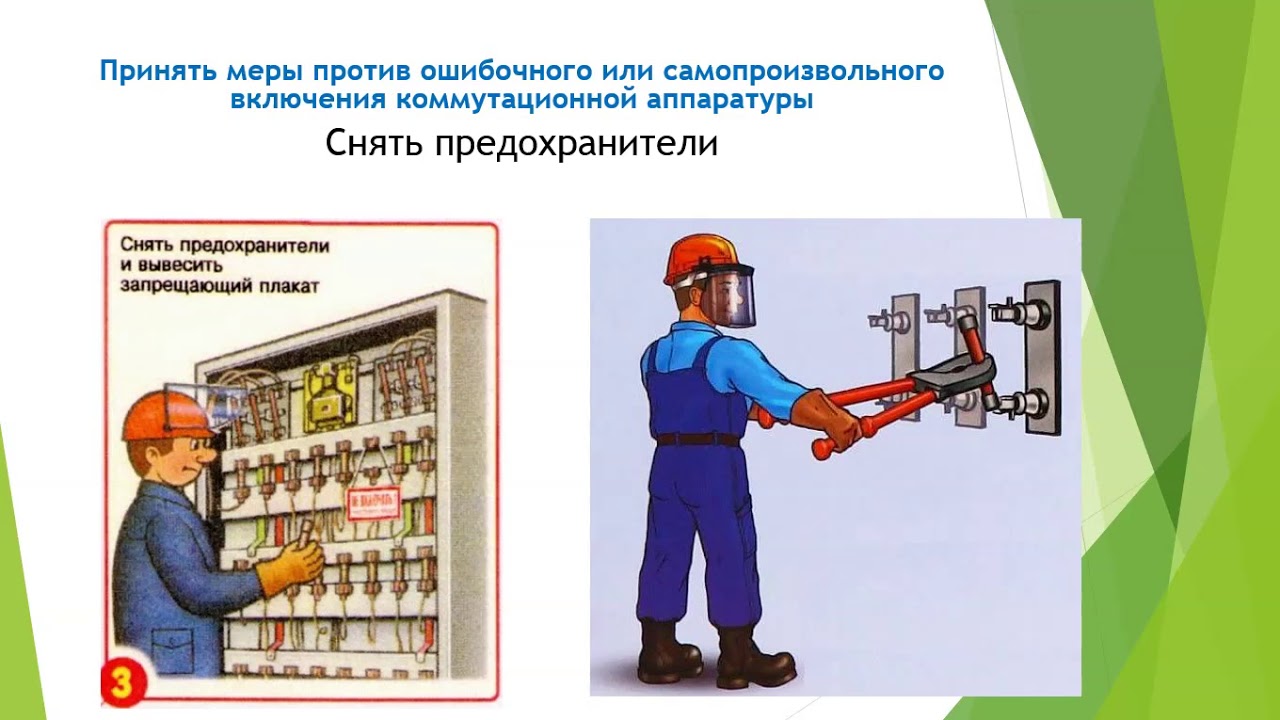

п.1.3.9. Допускается ли снимать и устанавливать предохранители, находящиеся под напряжением?

1(*) Да, но без нагрузки.

2 Нет, не допускается.

Вопрос 22

п.1.3.9. Какие предохранители допускается заменять под напряжением и под нагрузкой?

1(*) Предохранители во вторичных цепях.

2(*) Предохранители трансформаторов напряжения.

3(*) Предохранители пробочного типа.

4 Замена не допускается.

Вопрос 24

п.1.3.11. Двери помещений электроустановок, камер, щитов и сборок, кроме тех, в которых проводятся работы, должны быть…

1 Закрыты на замок и опломбированы.

2(*) Закрыты на замок.

Вопрос 25

п.1.3.12. Где должны находиться на учете ключи от электроустановок?

1(*) У оперативного персонала.

2(*) В электроустановках, не имеющих местного оперативного персонала, ключи могут быть на учете у административно-технического персонала.

3 У административно-технического персонала.

Вопрос 26

п.1.3.12. Кому должны выдаваться ключи от электроустановок под расписку?

1(*) Работникам, имеющим право единоличного осмотра (в том числе оперативному персоналу), – от всех помещений.

2(*) При допуске по наряду-допуску – допускающему из числа оперативного персонала, ответственному руководителю и производителю работ, наблюдающему – от помещений, в которых предстоит работать.

3 Директору предприятия.

Вопрос 27

п.1.3.12. Где должны учитываться выдача и возврат ключей от электроустановок?

1(*) В специальном журнале произвольной формы или в оперативном журнале.

2 В журнале учета работ по нарядам-допускам и распоряжениям.

Вопрос 28

п.1.3.13. Разрешается ли при несчастных случаях для освобождения пострадавшего от действия электрического тока снятие напряжения с электроустановки без предварительного разрешения?

1 Нет, только после предварительного разрешения руководителя работ.

2(*) Да, напряжение с электроустановки должно быть снято немедленно.

НА: 3, Раздел 2, Глава 4

Порядок и условия производства работ

Вопрос 1

п.1.4.1. На основании каких документов должны проводиться работы в действующих электроустановках?

1(*) По наряду-допуску.

2(*) По распоряжению.

3(*) По перечню работ, выполняемых в порядке текущей эксплуатации.

4 По распоряжению одним работником, если эти работы внесены в списки работ, которые могут выполняться одним работником, и утверждены главным инженером.

Вопрос 2

п.1.4.2. Допускается ли расширение рабочих мест и объема задания, определенных нарядом-допуском или распоряжением или утвержденным перечнем работ, выполняемых в порядке текущей эксплуатации?

1 Да, после разрешения руководителя работ.

Требования к электроустановкам – Справочник химика 21

Раздел 5. Требования к электроустановкам [c.73]

Электроустановки должны соответствовать требованиям Правил устройства электроустановок , Правил те.хнической эксплуатации электроустановок потребителей , Правил техники безопасности при эксплуатации электроустановок потребителей и настоящих Правил. [c.73]

ГОСТ 11616-73 Инструмент слесарно-мон-тажный с изолирующими рукоятками для работы в электроустановках напряжением до 1000 В. Требования к изоляции, 1.01.74 [c.202]

Электробезопасность. При эксплуатации электрооборудования работники могут подвергаться воздействию электрического тока, электрической дуги, статического электричества, а на высоковольтных установках и электромагнитного поля. Защита от такого воздействия обеспечивается системой организационно-технических мероприятий и средств. Система устанавливает общие требования иа все электроустановки, на основе которых для каждого отдельного случая составляют нормативно-техническую документацию (инструкцию) по охране труда, утверждаемую в установленном порядке. [c.573]

ТРЕБОВАНИЯ К ПЕРСОНАЛУ, ОБСЛУЖИВАЮЩЕМУ ЭЛЕКТРОУСТАНОВКИ [c.136]

Инструкция не заменяет действующие правила, нормы, технические условия на ремонт оборудования, положение о планово-предупредительном ремонте (ПНР), требования СНиП, П1-4.80, правила ведения работ в электроустановках потребителей и инструкций по проведению огневых, газоопасных работ и работ в закрытой аппаратуре, а определяет порядок организации, ответственность должностных лиц и их взаимосвязь с целью обеспечения безопасности при производстве подготовительных и ремонтных работ. -I [c.222]

В Правилах устройства электроустановок (ПУЭ) приводится их классификация по опасности поражения электрическим током, взрывоопасности и пожароопасности, а также содержатся основные термины и определения электроустановок и их элементов. Приводятся требования по исполнению электрооборудования, электрических аппаратов, приборов, кабельной продукции и ее элементов в зависимости от климатических, технологических (агрессивности сред) и других условий эксплуатации требования к элементам защиты в электроустановках, габаритным расстояниям и другие сведения, необходимые при устройстве электроустановок. [c.6]

Эксплуатация электроустановок и электроинструмента при любом напряжении относится к работам, проводимым в условиях повышенной опасности. Поэтому к персоналу, использующему электрическую аппаратуру и эксплуатирующему электроустановки, предъявляют повышенные требования как в отношении специ-альной профессиональной подготовленности, так и в отношении уровня знаний по электробезопасности. [c.7]

БТ1-3-60. Для выполнения работы по распоряжению производитель работ (наблюдающий) должен быть назначен из числа ремонтного персонала пли персонала спецпальных служб, электроизмерительных лабораторий, постоянно обслуживающего данную электроустановку. К членам бригады, работающим под надзором наблюдающего, это требование не относится. Работы по распоряжению могут выполняться также оперативным персоналом или под его наблюдением. [c.150]

БП-б-5. При ироизводстве в электроустановках предприятий всякого рода аварийных работ дежурными бригадами городских сетей или районных энергетических управлений, например измерений и испытаний аварийно поврежденных кабелей, необходимы выдача наряда и оформление допуска к работам в соответствии с требованиями настоящих Правил. [c.153]

Электроустановки должны соответствовать требованиям Правил устройства электроустановок , Правил технической эксплуатации электроустановок и потребителей и других нормативных документов. [c.358]

Согласно РТМ, большинство взрывозащищенного электрооборудования, в том числе и импортного, может ремонтироваться ремонтными предприятиями и электроремонтными цехами химических предприятий, получившими разрешение от органов Госгортехнадзора на данный ремонт по РТМ. Подробно требования к взрывозащищенному электрооборудованию и электроустановкам изложены в Пособии для изучающих эксплуатацию электроустановок взрывоопасных производств , одобренном Госэнергонадзором и выпущенным издательством Проминь , г. Днепропетровск, 1973 г. [c.341]

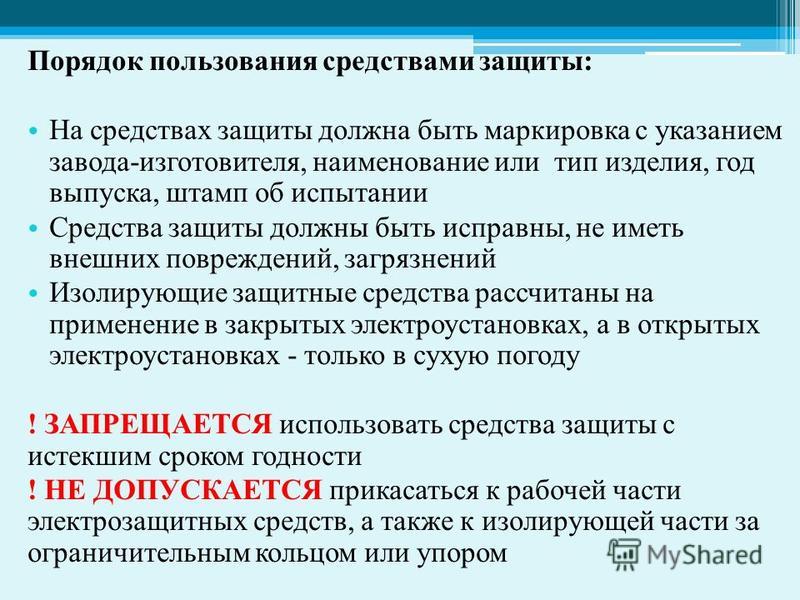

Электрозащитные средства — это переносимые и перевозимые изделия, служащие для защиты людей, работающих с электроустановками, от поражения электрическим током, от воздействия электрической дуги. Эти средства должны обеспечивать высокую степень защиты и удобство при эксплуатации. Их выбирают с учетом требований безопасности дЛя данного вида работ. В первую очередь безопасность обеспечивается применением средств коллективной защиты, а затем, если она не может быть обеспечена, применяют средства индивидуальной защиты. [c.46]

Наибольшую пожарную опасность представляют электроустановки в помещениях, где возможно образование взрывоопасных смесей газов и паров с воздухом. К электрооборудованию подобных производств предъявляются повышенные требования пожаро-и взрывобезопасности. Оно должно обеспечивать взрывобезопасность в помещениях соответствующего класса. [c.42]

Ответственность за выполнение упомянутых Правил возлагается на специально подготовленное, т. е. удовлетворяющее всем изложенным в них требованиям, лицо электротехнического персонала из числа ИТР данного предприятия, знающее электроустановки своего хозяйства настолько, чтобы уметь организовать технически грамотную и безопасную эксплуатацию этих установок, и именуемое в тексте Правил лицом, ответственным за электрохозяйство предприятия, организации, колхоза, совхоза и т. п. [c.172]

В этом случае лицом, ответственным за электрохозяйство предприятия, может быть назначен главный механик только при условии, если он удовлетворяет всем требованиям Правил (возраст, стаж работы в электроустановках, необходимые навыки и знания). [c.173]

К таким лицам отнесены Правилами и инженеры по ТБ. Но не все инженеры по ТБ допускаются к инспектированию электроустановок, а только те, которые по своему должностному положению контролируют электрохозяйство и персонал, обслуживающий его, и удовлетворяют требованиям, предъявляемым Правилами, т. е. имеют общий производственный стаж (необязательно в электроустановках) не менее 3 лет, необходимые знания Правил, а также возраст не моложе 20 лет. Поэтому молодые специалисты, только окончившие ВУЗ или техникум и ранее не работавшие на производстве, не могут назначаться на должности инженеров по ТБ. [c.174]

Правила и нормы состоят из следующих разделов 1. Общая часть 2. Строительная Часть 3. Санитарно-техническая часть 4. Технологическая часть 5. Требования к электроустановкам 6. Требования к вспомогательным зданиям и помещениям 7. Газоспасательная служба 8. Содержание территории, рабочих помещений и противопожарные мероприятия 9. Содержание, ремонт и чистка оборудования [c.273]

Электроустановки должны соответствовать требованиям Правил устройства электроустановок. Правил технической эксплуатации электроустановок потребителей и Правил техники безопасности при эксплуатации электроустановок потребителей. Правил изготовления взрывозащищенного и рудничного электрооборудования, ГОСТов на взрывозащищенное электрооборудование, а также других нормативных документов, утвержденных или согласованных Госстроем СССР, и настоящих Правил. [c.125]

УП-3-85. На взрывоопасные помещения и наружные установки распространяются требования, приведенные в 1-7-21, о допустимости применения в электроустановках напряжением до 1000 в как глухозаземленной нейтрали, так и изолированной нейтрали, при этом для последних должен быть обеспечен автоматический контроль изоляции сети с действием на сигнал. [c.843]

Раздел I Организация эксплуатации Глава I-I. Общие положения Глава 1-2. Общие требования к организации эксплуатации и проведению работ в электроустановках напряжением до 1000 в и выше 1000 в Глава 1-3. Оперативные переключения и производство работ в электроустановках напряжением до 1000 в Глава 1-4. Оперативные переключения и производство работ в электроустановках напряжением свыше 1000 в Глава 1-5. Общие требования к организации и проведению работ на воздушных линиях электропередачи напряжением выше 1000 в. [c.885]

ЭШ—13—1. Требования настоящей главы распространяются на электроустановки производств, относящихся, согласно действующим ПУЭ, к взрывоопасным. Выбор и установка электрооборудования должны производиться в соответствии с требованиями главы VII—3 ПУЭ. [c.100]

Время работы и нахождения в резерве должно быть выбрано так, чтобы включение было возможным без проверки состояния изоляции. Электроустановки, выведенные из работы на срок больше суток, должны перед включением проверяться в соответствии с требованиями ЭШ— 13—23 настоящей главы. [c.105]

Электроустановки должны соответствовать требованиям Правил устройства электроустановок , Правил технической эксплуатации и безопасности обслуживания электроустановок промышленных предприятий и настоящим Правилам. [c.53]

Некоторые контролирующие органы, а также службы эксплуа тации химических предприятий требуют прокладывать к светильнику отдельный заземляющий проводник (начиная от места ответвления к светильнику) при любых видах проводки. Такое требование является необоснованным, В соответствии с Инструкцией по выполнению сетей заземления в электроустановках отдельный заземляющий проводник необходим только при открытой проводке. [c.69]

Правила и нормы состоят из следующих разделов Раздел 1. Общая часть Раздел 2. Строительная часть Раздел 3. Санитарно-техническая часть Раздел 4. Технологическая часть Раздел 5. Требования к электроустановкам Раздел 6. Требойания к вспомогательным зданиям и помещениям. Раздел 7. Газоспасательная служба Раздел 8. Содержание территории, рабочих помещений и противопожарные мероприятия Раздел 9. Содержание, ремонт и чистка оборудования Раздел 10. Индивидуальная защита и личная гигиена работающих. [c.320]

Б11-2-15. В электроустановках напряжением 15 кв и нпже в случаях особой необходимости по условиям работ ограждение может касаться частей, находящихся под папряженпем. Используемые в таких случаях ограждения (накладки, колпаки) должны удовлетворять требованиям Правил пользования и испытания защитных средств, применяемых п электроустановках (Приложение XI) . [c.136]

БП-4-5. Работы на токоведущих частях, находящихся под напряжением, должны производиться с применением основных и дополнительных изолирующих защитных средств, выполненных в соответствии с требованиями Правил иользования и испытания защитных средств, применяемых в электроустановках . [c.152]

Рассмотрим несколько схем с использованием таких устройств (рис. 3). Для катодной защиты силовых кабелей 1 [16] предложено включать в контур защитного заземления 2 для трансформаторных подстанций (ТП) сопротивления 3. Это позволяет снизить защитный ток, повысить надежность работы СКЗ. Однако недостатко ее является снижение требований техники безопасности электроустановки. [c.20]

Электроустановки. Они должны соответствовать требованиям Правил устройства электроустановок и других нормативных документов. Электрооборудование, электроаппаратура и освещение, устанавливаемые в помещениях взрывоопасных производств, по своему исполнению должны соответствовать категории и группе взрывоопасности смесей по классификации, приведенной в Правилах изготовления взрывозащищенного и рудничного электрооборудования (ПИВРЭ). Резервуары, технологическое оборудование, трубопроводы, сливно-наливные устройства и другое оборудование, связанное с приемом, переработкой [c.331]

Электроустановки должны быть выполнены в соответствии с проектом и ПУЭ, а их эксплуатация должна производиться в соответствии с требованиями Правил технической эксплуатации электроуста- [c.364]

ГОСТ 121 019—79 ССБТ Электробезопасиость Общие требования и номенклатура видов защиты Распространяется иа электроустановки производственного и бытового назначения на ста днях проектирования изготовления монтажа наладки испытаний и эксплуатации и устанавливает общне требования по предотвра щению опасного и вредного воздействия яа людей электрического тока электрической дуги и электромагнитного поля а также иомен клатуру видов защиты работающих от воздействия указанных факторов Содержит перечни технических мероприятий по обеспе чению электробезопасйостн а также термины и пояснения к ним Не устанавливает требований по защите людей от вредного воз действия статического электричества [c.276]

Следует отметить, что в химической и нефтехимической промышленности действуют более 30 отраслевых правил по технике безопасности, в том числе для производств и переработки пластмасс, лаков и красок, химических волокон, хлора, элементоорганических соединений, фосфора и неорганических продуктов, ацетилена, стекловолокна и стеклопластиков, химико-фотографических препаратов, пероксида водорода, йода и брома, органических и неорганических реактивов, органических и неорганических продуктов азотной промышленности, синтетических спиртов, каучуков и др. В этих Правилах многократно повторяются разделы общих правил ПБВХП—74 с указани- м требований, предъявляемых к территории, зданиям и сооружениям, санитарно-техническим условиям, электроустановкам, вспомогательным зданиям и сооружениям, во многих случаях не имеющим характерных отличительных особенностей. [c.18]

Боты резиновые диэлектрические — ГОСТ 13385—78. Диэлектрические резиновые боты (арт. 4101Т) (рис. 40) и галоши, надеваемые на обычную обувь, являются дополнительным изолирующим средством защиты от электротока на электроустановках с напряжением свыше 1000 В. Диэлектрические боты изготавливают светло-серого или бежевого цвета без лакировки. Размеры бот от № И до № 15. По требованию -заказчика предприятие-изготовитель может выпускать боты 8-го и 17-го размеров. [c.93]

ГОСТ 12.1.019—79 ССБТ. Электробезопасность. Общие требования. Распространяется на электроустановки производственного и бытового назначения на стадиях проектирования, изготовления, монтажа, наладки, испытаний и эксплуатации и устанавливает общие требования по предотвращению опасного и вредного воздействия на людей электрического тока, электрической дуги и электромагнитного поля. Содержит перечни технических способов и средств защиты, а также организационных и технических мероприятий по обеспечению электробезопасностн. Не устанавливает требований по защите людей от вредного воздействия статического электричества. [c.143]

Внутренний энергетический аудит служит инструментом выявления на предприятии резервов экономии энергоресурсов. Так как обеспечение эффективного и рационального использования топлива и энергии является одной из основных задач службы главного энергетика предприятия, проведение внутреннего аудита должно рассматриваться как вьшолнение энергетиками своих служебных обязанностей. Следовательно, выполнять эту работу они могут без предварительного получения специальных свидетельств, сертификатов. Учитывается только соответствие специалиста тем требованиям, которые предъявляются к энергетикам на производстве состояние здоровья, знание производственных инструкций, наличие допуска к работе на электроустановках и др. Многолетний опыт БАЗа [17.13] показывает, что внутренний энергоаудит успешно могут выполнять комплексные специализированные подразделения. Сроки проведения внутреннего энергоауцита и объекты обследования предприятия устанавливают самостоятельно, исходя из сложившейся практики разработки планов по рационализации энергопотребления. Внутренний энергетический аудит предприятия может быть также вьшолнен по договору со специализированной организацией. [c.333]

При выборе электрооборудования учитывают условия окружающей среды. Поэтому Правилами устройства электроустановок (ПУЭ) определены требования, которые предъявляются к электроустановкам, размещенным во взрывоопасных зонах внутри и вне помещений. Выбор и установка электрооборудования (машин, аппаратов, устройств), электропроводок и кабельных линий для взрывоопасных зон должна проводитьсв в соответствии с ПУЭ на основании классификации взрывоопасных смесей и взрывоопасных зон. Рассмотренные далее сведения не распространяются на подземные установки в шахтах и на предприятиях, взрывоопасность установок которых является следствием применения, производства и хранения взрывчатых веществ, а также на электрооборудование, расположенное внутри технологических аппаратов. [c.349]

Настоящие Правила содержат следующие разделы I. Общие правила II. Генеральный план и требования к территории предприятия 111. Строительная часть IV. Специальные противопожарные мероприятия V. Санитарно-техническая часть VI. Технологическая часть VII. Газовое хозяйство, требования к организации проведения газоопасных и огневых работ VIII. Требования к электроустановкам [c.274]

Настоящие Правила содержат I. Общая часть П. Строительная часть П1. Санитарно-техническая часть IV. Технологическая часть V. Требования к электроустановкам VI. Требования к вспомогательным зданиям и помещениям VII. Содержание рабочйх помещений и противопожарные мероприятия VIII. Содержание, ремонт и чистка оборудования IX. Индивидуальная защита и личная гигиена работающих [c.275]

Широкое применение четырехпроводных сетей напряжением 380 В с глухозаземленной нейтралью в промышленных электроустановках полностью оправдывается технико-экономическими соображениями. Однако условия, гарантирующие электробезопасность, во многих случаях полностью не соблюдаются. Исследования, проведенные во ВНИИПроектэлектромонтаже, показали, что кратность силы тока однофазного короткого замыкания по отношению к силе номинального тока защитных аппаратов для значительного числа электроприемников не удовлетворяет требованиям ПУЭ. При этом время отключения аварийных участков недопустимо велико. Это объясняется как низким уровнем эксплуатации, так и недостаточной точностью расчетов, проведенных на стадии проектирования системы зануления. С этой точки зрения переход на повышенное напряжение 660 В требует проверки выполнения условий безопасности как на стадии проектирования системы зануления, так и при ее эксплуатации. [c.50]

1910.303 – Общие. | Управление охраны труда

Трубы или воздуховоды, которые являются посторонними для электрической установки и которые требуют периодического обслуживания или неисправность которых может поставить под угрозу работу электрической системы, не должны располагаться поблизости от сервисного оборудования, распределительного устройства в металлическом корпусе или промышленных узлов управления. Там, где это необходимо, должна быть предусмотрена защита, чтобы избежать повреждений в результате утечки конденсата и разрывов в таких посторонних системах.

Примечание к параграфу (h) (5) (vi) этого раздела: Трубопроводы и другие объекты не считаются иностранными, если они предусмотрены для противопожарной защиты электроустановки.

Таблица S-2 – Минимальная глубина свободного рабочего пространства под электрооборудованием, более 600 В

Номинальное напряжение относительно земли	Минимальное расстояние в свету для состояния ² ³
	Состояние А		Условие B		Состояние C
	м	футов	м	футов	м	футов
601-2500 В	0.9	3,0	1,2	4,0	1,5	5,0
2501-9000 В	1,2	4,0	1,5	5,0	1,8	6,0
9001 В-25 кВ	1,5	5,0	1,8	6,0	2.8	9,0
Более 25-75 кВ ¹	1,8	6,0	2,5	8,0	3,0	10,0
Более 75 кВ ¹	2,5	8,0	3,0	10,0	3,7	12,0

Примечания к таблице S-2:

¹ Минимальная глубина свободного рабочего пространства перед электрооборудованием с номинальным напряжением относительно земли выше 25000 вольт может быть такой же, как и для 25000 вольт в условиях A, B и C для установок, построенных до 16 апреля 1981 года.

² Условия A, B и C следующие:

Условие A – открытые токоведущие части с одной стороны и отсутствие токоведущих или заземленных частей с другой стороны рабочего пространства или открытые токоведущие части с обеих сторон, эффективно защищенные подходящей древесиной или другим изоляционным материалом. Изолированный провод или изолированные шины, работающие при напряжении не более 300 вольт, не считаются токоведущими частями.

Условие B – открытые части под напряжением с одной стороны и заземленные части с другой. Бетонные, кирпичные и плиточные стены считаются грунтованными поверхностями.

Условие C – открытые токоведущие части по обеим сторонам рабочего пространства (не защищены, как предусмотрено в условии A), между ними находится оператор.

³ Не требуется рабочее пространство сзади оборудования, такого как передние распределительные щиты или блоки управления, у которых нет заменяемых или регулируемых частей (таких как предохранители или переключатели) на задней панели, и где все соединения доступны из других мест, кроме назад. Там, где для работы с обесточенными частями на задней стороне закрытого оборудования требуется доступ с тыльной стороны, минимальное рабочее пространство составляет 762 мм (30 дюймов).) по горизонтали.

Таблица S-3 – Высота неохраняемых токоведущих частей над рабочим пространством

Номинальное напряжение между фазами	Высота
Номинальное напряжение между фазами	м	футов
601-7500 В	¹ 2,8	¹ 9,0.
7501 В-35 кВ	2,8	9.0.
Более 35 кВ	2,8 + 9,5 мм / кВ свыше 35 кВ	9,0 + 0,37 дюйма / кВ свыше 35 кВ.

¹ Минимальная высота может составлять 2,6 м (8,5 футов) для установок, построенных до 13 августа 2007 г. Минимальная высота может составлять 2,4 м (8,0 футов) для установок, построенных до 16 апреля 1981 г., если номинальное напряжение между фазами находится в диапазоне 601-6600 вольт.

Качество и безопасность электромонтажа

При соблюдении процедур контроля качество и безопасность будут гарантированы только в том случае, если:

Дизайн был выполнен в соответствии с последней редакцией соответствующих правил электромонтажа
Электрооборудование соответствует действующим стандартам на продукцию
Выполнена первоначальная проверка соответствия электрооборудования стандарту и нормативам
Соблюдаются рекомендации по периодической проверке установки.

Первоначальные испытания установки

Перед тем, как коммунальное предприятие подключит установку к своей сети электроснабжения, должны быть выполнены строгие предпусковые электрические испытания и визуальные осмотры со стороны властей или назначенного им агента.

Эти тесты проводятся в соответствии с местными (правительственными и / или институциональными) правилами, которые могут незначительно отличаться от страны к стране. Однако принципы всех таких правил являются общими и основаны на соблюдении строгих правил безопасности при проектировании и реализации установки.

IEC 60364-6 и соответствующие стандарты, включенные в это руководство, основаны на международном консенсусе в отношении таких испытаний, призванных охватить все меры безопасности и утвержденные методы установки, обычно требуемые для жилых, коммерческих и (большинства) промышленных зданий. Однако во многих отраслях существуют дополнительные правила, относящиеся к конкретному продукту (нефть, уголь, природный газ и т. Д.). Такие дополнительные требования выходят за рамки данного руководства.

Пусконаладочные электрические испытания и визуальный осмотр установок в зданиях обычно включают в себя все следующее:

Испытания на непрерывность и проводимость защитных, эквипотенциальных и заземляющих проводов
Испытания сопротивления изоляции между токоведущими проводниками и защитными проводниками, подключенными к заземляющему устройству
Испытание на соответствие цепей SELV (безопасное сверхнизкое напряжение) и PELV (защита сверхнизким напряжением) или на электрическое разделение
Сопротивление изоляции полов и стен
Защита автоматическим отключением питания
- Для TN путем измерения полного сопротивления контура короткого замыкания и проверки характеристик и / или эффективности соответствующих защитных устройств (устройство защиты от сверхтоков и УЗО)
- Для TT, путем измерения сопротивления RA заземляющего электрода открытых проводящих частей и проверки характеристик и / или эффективности соответствующих защитных устройств (устройство защиты от сверхтоков и УЗО)
- Для IT, путем расчета или измерения тока Id в случае первого короткого замыкания на линейном проводе или в нейтрали и с испытанием, проведенным для системы TN, где условия аналогичны системе TN, в случае ситуации двойного повреждения изоляции , с испытанием, проведенным для системы TT, где условия аналогичны системе TT в случае двойного повреждения изоляции.
Дополнительная защита путем проверки эффективности защитной меры
Проверка полярности, правила запрещающие установку однополюсных переключающих устройств в нейтральном проводе.
Проверка чередования фаз при многофазной цепи
Функциональное испытание КРУ путем проверки их установки и настройки
Падение напряжения путем измерения импеданса цепи или с помощью диаграмм

Эти испытания и проверки являются базовыми (но не исчерпывающими) для большинства установок, в то время как многочисленные другие испытания и правила включены в правила, чтобы охватить конкретные случаи, например : установки с изоляцией класса 2, специальные места и т. д.

Цель этого руководства – привлечь внимание к особенностям различных типов установки и указать основные правила, которые необходимо соблюдать для достижения удовлетворительного уровня качества, обеспечивающего безопасную и безотказную работу.

Методы, рекомендуемые в этом руководстве, при необходимости измененные для соответствия любым возможным отклонениям, налагаемым энергокомпанией, предназначены для удовлетворения всех требований к испытаниям и проверкам перед вводом в эксплуатацию.

После проверки и тестирования должен быть предоставлен первоначальный отчет, включающий записи проверки, записи испытанных цепей вместе с результатами испытаний и возможными ремонтами или улучшениями установки.

Обезопасить существующие электроустановки

Эта тема находится в стадии реального выполнения из-за статистических данных о происхождении электроустановок (количество старых и признанных опасных электрических установок, существующие установки не соответствуют будущим потребностям и т. Д.)

Периодические контрольные испытания установки

Во многих странах все установки в промышленных и коммерческих зданиях, а также установки в зданиях, используемых для общественных собраний, должны периодически проверяться уполномоченными агентами.

Необходимо провести следующие тесты

Проверка работоспособности УЗО и регулировка
Соответствующие измерения для обеспечения безопасности людей от поражения электрическим током и защиты имущества от огня и тепла
Подтверждение того, что установка не повреждена
Выявление дефектов установки

На рис. A3 показана частота проверок, обычно предписываемых в зависимости от типа установки.

Рис. A3 – Частота контрольных испытаний, обычно рекомендуемая для электроустановок

Тип установки		Частота тестирования
Установки, требующие защиты сотрудников	Места, в которых существует риск деградации, пожара или взрыва Временные сооружения на стройплощадках Места, в которых существуют установки среднего напряжения Места с ограниченным проводником, где используется мобильное оборудование	Ежегодно
Установки, требующие защиты сотрудников	Другие случаи	каждые 3 года
Установки в зданиях, используемых для общественных собраний, где требуется защита от риска пожара и паники	В зависимости от типа заведения и его способности принимать публику	От одного до трех лет
Жилой	Согласно местному законодательству	Пример: REBT в Бельгии, который устанавливает периодический контроль каждые 20 лет.

Что касается первоначальной проверки, необходимо предоставить отчет о периодической проверке.

Оценка соответствия (стандартам и спецификациям) оборудования, используемого в установке

Соответствие оборудования действующим стандартам может быть подтверждено несколькими способами.

Подтверждение соответствия оборудования действующим стандартам:

По знаку соответствия, предоставленному соответствующим органом по сертификации, или
Сертификатом соответствия, выданным органом по сертификации, или
По декларации соответствия производителя

Декларации соответствия

В качестве бизнеса декларация соответствия, включая техническую документацию, обычно используется для высоковольтного оборудования или для определенных продуктов.В Европе декларация CE является обязательной декларацией соответствия.

Примечание: маркировка CE

В Европе европейские директивы требуют, чтобы производитель или его уполномоченный представитель наносили маркировку CE под свою ответственность. Это означает, что:

Продукт соответствует требованиям законодательства
Предполагается, что он продается в Европе

Маркировка CE не является ни знаком происхождения, ни знаком соответствия, она дополняет декларацию соответствия и техническую документацию на оборудование

Сертификат соответствия

Сертификат соответствия может укрепить декларацию производителя и доверие клиента.Это может потребоваться в соответствии с нормативными актами стран, налагаемых клиентами (морское, ядерное и т. Д.), Быть обязательным для гарантии технического обслуживания или соответствия между оборудованием.

Знак соответствия

Знаки соответствия являются надежным стратегическим инструментом для подтверждения долговременного соответствия и укрепляют доверие к бренду производителя. Знак соответствия выдается органом по сертификации, если оборудование соответствует требованиям применимого справочного документа (включая стандарт) и после проверки системы менеджмента качества производителя.

Аудит производства и контроль оборудования проводятся ежегодно во всем мире.

Гарантия качества

Лаборатория для испытания образцов не может подтвердить соответствие всего производственного цикла: эти испытания называются типовыми испытаниями. В некоторых испытаниях на соответствие стандартам образцы разрушаются (например, испытания предохранителей).

Только производитель может подтвердить, что изготовленные изделия действительно имеют заявленные характеристики.

Сертификат обеспечения качества предназначен для завершения первоначального декларирования или сертификации соответствия.

В качестве доказательства того, что были приняты все необходимые меры для обеспечения качества продукции, производитель получает сертификат системы контроля качества, который контролирует производство соответствующего продукта. Эти сертификаты выдаются организациями, специализирующимися на контроле качества, и основаны на международном стандарте ISO 9001: 2000.

Эти стандарты определяют три типовые системы контроля качества, соответствующие различным ситуациям, а не различным уровням качества:

Модель 3 определяет обеспечение качества путем инспекции и проверки конечной продукции.
Модель 2 включает, помимо проверки конечного продукта, проверку производственного процесса. Например, этот метод применяется к производителю предохранителей, рабочие характеристики которых невозможно проверить без разрушения предохранителя.
Модель 1 соответствует модели 2, но с дополнительным требованием, что качество процесса проектирования должно быть строго проверено; например, если он не предназначен для изготовления и тестирования прототипа (случай, когда продукт изготавливается по индивидуальному заказу в соответствии со спецификацией).

Раздел 7G: Электробезопасность

РАЗДЕЛ 7: Методы и процедуры безопасной работы

7G: ЭЛЕКТРИЧЕСКАЯ БЕЗОПАСНОСТЬ

Оборудование с электроприводом, такое как нагревательные плиты, мешалки, вакуумные насосы, аппараты для электрофореза, лазеры, нагревательные кожухи, ультразвуковые устройства, источники питания и микроволновые печи, являются важными элементами многих лабораторий. Эти устройства могут представлять значительную опасность для лабораторных работников, особенно при неправильном обращении или отсутствии технического обслуживания.Многие лабораторные электрические устройства требуют высокого напряжения или мощности, что несут в себе еще больший риск. Большие конденсаторы, используемые во многих лазерных импульсных лампах и других системах, способны накапливать смертельное количество электроэнергии и представляют серьезную опасность, даже если источник питания был отключен.

Сообщения об инцидентах в университетском городке, которые привели к поражению электрическим током, включая инциденты, близкие к смертельному, описаны в Anecdotes .

Опасность поражения электрическим током (вверху)

Основными опасностями, связанными с электричеством, являются поражение электрическим током и пожар.Поражение электрическим током происходит, когда тело становится частью электрической цепи, либо когда человек соприкасается с обоими проводами электрической цепи, одним проводом цепи под напряжением и землей, либо с металлической частью, которая находится под напряжением при контакте с электрический проводник.

Тяжесть и последствия поражения электрическим током зависят от ряда факторов, таких как путь через тело, сила тока, продолжительность воздействия, а также влажная или сухая кожа.Вода является отличным проводником электричества, позволяя току легче течь во влажных условиях и через влажную кожу. Эффект от шока может варьироваться от легкого покалывания до сильных ожогов и остановки сердца. В приведенной ниже таблице показана общая взаимосвязь между степенью травмы и величиной тока для 60-циклового пути от руки к ноге с длительностью разряда в одну секунду. Читая эту диаграмму, имейте в виду, что большинство электрических цепей могут обеспечить в нормальных условиях ток до 20000 миллиампер

Текущий	Реакция
1 миллиампер	Уровень восприятия
5 Миллиампер	Легкий фетр; не больно, но беспокоит
6-30 Миллиампер	Болезненный шок; диапазон “отпускания”
50-150 миллиампер	Сильная боль, остановка дыхания, сильное сокращение мышц
1000-4,300 Миллиампер	Фибрилляция желудочков
10000+ миллиампер	Остановка сердца, тяжелые ожоги и вероятная смерть

Помимо опасности поражения электрическим током, искры от электрического оборудования могут служить источником воспламенения легковоспламеняющихся или взрывоопасных паров или горючих материалов.См. Анекдоты .

Потеря мощности

Отключение электроэнергии может создать опасные ситуации. Легковоспламеняющиеся или токсичные пары могут выделяться в виде химического нагрева при выходе из строя холодильника или морозильника. Вытяжные шкафы могут перестать работать, позволяя испарениям попадать в лабораторию. Если магнитные или механические мешалки не работают, безопасное смешивание реагентов может быть нарушено.

Предотвращение поражения электрическим током (вверху)

Существуют различные способы защиты людей от опасностей, вызываемых электричеством, включая изоляцию, защиту, заземление и электрические защитные устройства.Сотрудники лаборатории могут значительно снизить опасность поражения электрическим током, соблюдая некоторые основные меры предосторожности:

Проверяйте электропроводку оборудования перед каждым использованием. Немедленно замените поврежденные или изношенные электрические шнуры.
При каждом использовании электрического оборудования соблюдайте безопасные методы работы.
Знайте расположение и порядок работы с выключателями и / или панелями автоматических выключателей. Используйте эти устройства для отключения оборудования в случае пожара или поражения электрическим током.
Ограничьте использование удлинителей.Используйте только для временных операций и только на короткие периоды времени. Во всех остальных случаях потребуйте установку новой электрической розетки.
с несколькими вилками должны иметь автоматические выключатели или предохранители.
Поместите открытые электрические проводники (например, те, которые иногда используются в устройствах для электрофореза) за экранами.
Сведите к минимуму вероятность попадания воды или химических веществ на электрическое оборудование или рядом с ним.

Изоляция

Все электрические шнуры должны иметь достаточную изоляцию для предотвращения прямого контакта с проводами.В лаборатории особенно важно проверять все шнуры перед каждым использованием, поскольку коррозионные химикаты или растворители могут разрушить изоляцию.

Поврежденные шнуры следует немедленно отремонтировать или вывести из эксплуатации, особенно во влажных средах, таких как холодные комнаты и рядом с водяными банями.

Ограждение

Токоведущие части электрооборудования, работающего под напряжением 50 В и более (например, устройства для электрофореза), должны быть защищены от случайного контакта. Экраны из оргстекла могут использоваться для защиты от открытых токоведущих частей.

Заземление

В лаборатории следует использовать только оборудование с трехштырьковыми вилками. Третий контакт обеспечивает заземление для внутренних электрических коротких замыканий, тем самым защищая пользователя от потенциального поражения электрическим током.

Устройства защиты цепей Устройства защиты цепей

предназначены для автоматического ограничения или отключения электрического тока в случае замыкания на землю, перегрузки или короткого замыкания в системе электропроводки.Прерыватели цепи замыкания на землю, автоматические выключатели и предохранители – три хорошо известных примера таких устройств.

Предохранители и автоматические выключатели предотвращают перегрев проводов и компонентов, который в противном случае может создать опасность пожара. Они отключают цепь при ее перегрузке. Эта защита от перегрузки очень полезна для оборудования, которое остается включенным на длительный период времени, такого как мешалки, вакуумные насосы, сушильные шкафы, вариаки и другое электрическое оборудование.

Прерыватель цепи замыкания на землю, или GFCI, предназначен для отключения электроэнергии при обнаружении замыкания на землю, защищая пользователя от потенциального поражения электрическим током.GFCI особенно полезен возле раковин и влажных мест. Поскольку GFCI могут вызвать неожиданное отключение оборудования, они могут не подходить для определенного оборудования. Портативные адаптеры GFCI (доступные в большинстве каталогов средств безопасности) можно использовать с розетками, не имеющими отношения к GFCI.

Двигатели

В лабораториях, где используются летучие легковоспламеняющиеся материалы, электрическое оборудование с приводом от двигателя должно быть оборудовано искробезопасными асинхронными двигателями или пневмодвигателями. Эти двигатели должны соответствовать требованиям к взрывобезопасности по классу 1, разделу 2, группе C-D Национальным кодексом электробезопасности (US DOC, 1993).Многие мешалки, вариаки, выпускные планки, духовые шкафы, тепловая лента, нагревательные плиты и тепловые пушки не соответствуют требованиям правил .

Избегайте двигателей с последовательной обмоткой, которые обычно используются в некоторых вакуумных насосах, роторных испарителях и мешалках. Двигатели с последовательной обмоткой также обычно используются в бытовых приборах, таких как блендеры, миксеры, пылесосы и дрели. Эти устройства не следует использовать, если воспламеняющиеся пары не контролируются надлежащим образом.

Хотя в некотором новом оборудовании используются безыскровые асинхронные двигатели, двухпозиционные переключатели и регуляторы скорости могут создавать искру при регулировке из-за наличия открытых контактов.Одно из решений – удалить все переключатели, расположенные на устройстве, и вставить переключатель на шнур рядом со штекером.

Методы безопасного труда (вверху)

Следующие действия могут снизить риск травм или возгорания при работе с электрическим оборудованием:

Избегайте контакта с электрическими цепями под напряжением.
Используйте защиту вокруг открытых цепей и источников электрического тока под напряжением.
Отключите источник питания перед обслуживанием или ремонтом электрооборудования.
Когда необходимо обращаться с подключенным к розетке оборудованием, убедитесь, что руки сухие, и, по возможности, надевайте непроводящие перчатки и обувь с изолированной подошвой.
Если это безопасно, работайте только одной рукой, держа вторую руку сбоку или в кармане, вдали от любых токопроводящих материалов. Эта мера предосторожности снижает вероятность несчастных случаев, в результате которых через грудную полость проходит ток.
Сведите к минимуму использование электрического оборудования в холодных комнатах или других местах, где вероятна конденсация.Если оборудование необходимо использовать в таких местах, установите его на стене или вертикальной панели.
Если вода или химические вещества попали на оборудование, отключите питание главным выключателем или автоматическим выключателем и отключите оборудование от сети.
Если человек соприкасается с проводником под напряжением, не прикасайтесь к оборудованию, шнуру или человеку. Отсоедините источник питания от автоматического выключателя или вытащите вилку с помощью кожаного ремня.

Высокое напряжение или ток (вверху)

Ремонт высоковольтного или сильноточного оборудования должен выполняться только обученными электриками.Лабораторные работники, которые имеют опыт выполнения таких задач и хотели бы выполнять такую работу на собственном лабораторном оборудовании, должны сначала пройти обучение по специальным методам работы, связанным с электробезопасностью, у сотрудников EHS. Свяжитесь с инженером по безопасности университета по телефону 258-5294 для получения дополнительной информации.

Изменение электропроводки и инженерных сетей (вверху)

Любые модификации существующего электрооборудования в лаборатории или здании должны быть завершены или одобрены либо менеджером здания, либо инженером из отдела технических средств, либо персоналом специальных помещений здания.Все модификации должны соответствовать как стандартам безопасности, так и требованиям проектирования сооружений.

Любые несанкционированные модификации лабораторного оборудования, обнаруженные в ходе лабораторных исследований или других видов деятельности, проверяются EHS и персоналом предприятия, чтобы определить, соответствуют ли они проектным спецификациям.

Глава 15.36 ЭЛЕКТРИЧЕСКИЙ КОД

Глава 15.36

ЭЛЕКТРИЧЕСКИЙ КОД

Ячейки:

15.36.010 Принятие.

15.36.020 Модификации.

15.36.030 Апелляции.

15.36.040 Местные поправки к Национальному электротехническому кодексу, издание 2014 г.

15.36.010 Принятие.

Кодекс, известный как Национальный электротехнический кодекс, издание 2014 года, Национальной ассоциации противопожарной защиты, и каждая его часть, вместе с местными поправками, изложенными в NPMC 15.36.040, составляют законы города, касающиеся электрических установок. .Электронная копия Национального электротехнического кодекса хранится в городских офисах. (Постановление 17-12 § 2 (D), 2017 г .; Постановление 12-10 § 2, 2012 г.)

15.36.020 Модификации.

Строительное должностное лицо имеет право изменять любое из положений Национального электротехнического кодекса, принятого данной главой, после подачи письменного заявления владельцем или арендатором или его должным образом уполномоченным агентом, когда возникают практические трудности на пути выполнения строгая буква кода; при условии соблюдения духа кодекса, обеспечения общественной безопасности и совершения существенного правосудия.Подробные сведения о модификации, если она предоставлена или разрешена, и решение Строительного должностного лица по этому поводу должны быть внесены в записи Департамента, а подписанная копия должна быть предоставлена заявителю. (Постановление 17-12 § 2 (D), 2017 г .; Постановление 12-10 § 2, 2012 г.)

15.36.030 Апелляции.

Каждый раз, когда Строительный чиновник отклоняет заявку или отказывается предоставить разрешение, на которое подано заявление, или когда утверждается, что положения кодекса были неправильно истолкованы или неправильно истолкованы, заявитель может обжаловать решения Строительного чиновника к мэру / Сити-менеджер в течение тридцати дней со дня принятия решения.Апелляционный совет назначается на индивидуальной основе, члены указанного совета будут состоять из местных специалистов по проектированию, подрядчиков, инспекторов или других представителей общественности, которых мэр / городской менеджер считает осведомленными в предмете обсуждения. (Постановление 17-12 § 2 (D), 2017 г .; Постановление 12-10 § 2, 2012 г.)

15.36.040 Местные поправки к Национальному электротехническому кодексу, издание 2014 г.

Поправки к Национальному электротехническому кодексу, издание 2014 г., опубликованные Национальным комитетом электротехнического кодекса, настоящим принимаются городом Северного полюса в следующем виде:

Статья 210.8, Защита персонала от замыканий на землю. Добавить подраздел (E) следующего содержания:

(E) Детские сады.

Во всех детских дошкольных учреждениях, как это определено действующими строительными нормами, принятыми городом Северного полюса, все 125-вольтовые, однофазные, 15- и 20-амперные розетки, установленные в местах, доступных для детей, должны иметь прерыватель цепи замыкания на землю (GFCI). ) защита.

Статья 210.52, Розетки розетки в жилых помещениях.Добавить подраздел (J) следующего содержания:

(Дж). Парковочные места.

Для каждой жилой единицы и передвижного дома должна быть по крайней мере одна внешняя водонепроницаемая дуплексная розетка на отдельной 20-амперной цепи рядом с местами парковки на территории.

Статья 220.52, Нагрузки на болтовые нагреватели для малогабаритной бытовой техники, прачечных и автомобильных головок – жилые помещения. Добавить подразделы (C) и (D) следующего содержания:

(С). Нагрузка на нагреватель болта головки автомобиля.

Нагрузка фидера не менее 1500 вольт-ампер должна быть включена для каждой отдельной 20-амперной ответвленной цепи, требуемой Статьей 210.52 (e). Это требование также распространяется на статьи 220.30, 220.31, 220.32, 220.33.

(D). Коммерческие парковочные места.

Минимальная расчетная нагрузка для каждой розетки нагревателя болта головки автомобиля составляет 1200 вольт-ампер. Если служебные устройства, устройства защиты от перегрузки по току фидера и ответвления расположены снаружи, то разрешается использовать 1200 вольт ампер для первых 30 ячеек, 1000 вольт ампер для следующих 30 ячеек и 800 вольт ампер для каждой ячейки, превышающей 60.

Статья 230.9 (A), Разрешения. Изменить следующим образом:

Рабочие провода, установленные в виде открытых проводов или многожильных кабелей без общей внешней оболочки, должны иметь зазор не менее 900 мм (3 фута) от окон, которые предназначены для открывания, дверей, подъездов, балконов, лестниц, лестниц, пожарные лестницы, вентиляционные отверстия на чердаках зданий и т. д.

Статья 230.11, Требования к деталям услуги. Добавьте новый раздел следующим образом:

Сервисные установки должны соответствовать деталям Приложения № 1 «Бытовые услуги».

Статья 230.12. Временное энергоснабжение. Добавьте новый раздел следующим образом:

Temporary Services должны соответствовать деталям Приложения № 2 Temporary Services.

Статья 230.24 (B), Вертикальный зазор для воздушных проводов. Изменить следующим образом:

(1) 3,81 м (12,5 фута) – у входа в электрические сети зданий, а также в самой нижней точке капельного контура электрического входа в здание и над зонами или тротуарами, доступными только для пешеходов, при измерении от последней ступени или другого уровня доступная поверхность только для воздушных проводов обслуживания, поддерживаемых и соединенных вместе с заземленным неизолированным проводом, где напряжение не превышает 150 вольт на землю

(2) 3.81 м (12,5 футов) – над жилой недвижимостью и проездами, а также над коммерческими зонами, не подверженными движению грузовиков, где напряжение не превышает 300 вольт относительно земли.

Статья 230.26, Приложение. Изменить следующим образом:

Ни в коем случае эта точка крепления не должна находиться на высоте менее 4,27 м (14 футов) над готовым уклоном.

Статья 230.28, Служебные мачты как опоры. Добавить подразделы (C), (D), (E) и (F) следующего содержания:

(С).Общий.

Когда верхний трубопровод устанавливается на стороне карниза конструкции с скатной крышей, канал служебной мачты должен проходить через крышу.

(D). Размер кабелепровода.

Размер кабелепровода должен составлять не менее двух дюймов жесткого металлического или промежуточного металлического канала и должен выступать не менее чем на три фута над поверхностью крыши. Если при установке используются муфты, они должны располагаться ниже свеса крыши.

(E).Guyed Support.

Кабелепровод служебной мачты при установке через крышу должен быть прикреплен к крыше с помощью гальванизированного закрытого рым-болта не менее 5/8 дюйма с использованием скрученного авиационного троса из нержавеющей стали длиной не менее 1/8 дюйма с четырьмя утвержденными зажимами. Если трубопровод служебной мачты простирается над крышей более чем на четыре фута в длину, то требуется установка двойной V-образной растяжки.

(F). Защита счетчика.

Когда свес карниза меньше восемнадцати дюймов, требуется дополнительная защита для защиты счетчика от повреждений снегом и льдом с помощью как минимум 18-го металлического кожуха из оцинкованной стали или его эквивалента, простирающегося над счетчиком.

Статья 230.41 «Изоляция вводов служебных вводов». Добавьте следующее:

Отдельные незаземленные служебные входные проводники должны иметь изоляцию типа XHHW, RHW или R, одобренную для использования вне помещений. Никакая другая изоляция неприемлема.

Статья 230.54 (F), Капельные петли. Добавьте следующее:

Для работы на 100 ампер оставьте 18 дюймов проводов, для 200 ампер и больше оставьте 24 дюйма проводов, выходящих из погодозащищенной головки.

Статья 230.70 (A) (1), Место нахождения. Добавьте следующее:

При установке внутри здания должны быть предусмотрены средства отключения всех проводников в здании от проводников служебного входа на внешней стороне здания.

Статья 230.70 (A) (3), Пульт дистанционного управления. Добавьте следующие подразделы:

(a) Устройство дистанционного управления должно быть переключателем с ключом, одобренным пожарной службой.

(b) Выключатель с ключом отключает подачу электроэнергии во всем здании.

(c) Если объект оборудован генератором, должен быть установлен переключатель с ключом для отключения генератора в случае аварийной ситуации. Этот выключатель должен быть расположен рядом с клавишным выключателем дистанционного управления электрическими службами или выключателем электрического обслуживания.

(d) Места переключателя с ключом должны быть отмечены видимым знаком, указывающим «Только для пожарных» и «Отключение генератора».

Статья 230.70 (A) (4). Добавить подраздел (4):

(4).Природный и сжиженный углеводородный газ. Электрооборудование (например: сервисный выключатель, электрические счетчики, розетки и т. Д.) Должно быть установлено на расстоянии не менее 5 футов от любой установки в резервуаре для сжиженного нефтяного газа и соответствующих регуляторов и т. Д. Или счетчика и регуляторов ПГ. Если газовое оборудование установлено на расстоянии менее 5 футов от электрического оборудования, то электрическое оборудование должно соответствовать требованиям статей 500 и 501 Национального электротехнического кодекса.

Статья 230.70 (B), Маркировка. Добавьте следующее:

Если на любой отдельной услуге используется более одного метра, они должны быть постоянно обозначены цифрами, нанесенными на основании счетчика высотой не менее одного дюйма или идентифицированными другими утвержденными средствами, которые соответствуют номеру на обслуживаемом модуле.

Статья 250.66 (B), Соединения с электродами в бетонном корпусе. Изменить следующее:

Если провод заземляющего электрода соединен с электродом в бетонной оболочке, как это разрешено в 250,52 (A) (3), в основании должен быть установлен неизолированный медный провод # 4 AWG длиной не менее 6,0 м (20 футов). 100-200 ампер сервисный. В основании должен быть проложен неизолированный медный провод №2 AWG на ток 225–300 ампер. Для работы на 350-400 ампер требуется неизолированный медный провод 1/0 AWG.Для работы на 450-500 ампер требуется неизолированный провод сечением 2/0 AWG, а для работы с током более 500 ампер – неизолированный провод 3/0 AWG.

Статья 410.36 (B), Подвесные потолки. Добавьте следующее исключение:

Исключение: когда осветительные приборы имеют сейсмическую опору в соответствии с действующими строительными нормами, принятыми городом Северного полюса, вышеуказанные опоры не требуются.

Статья 700.12 (B), Генераторная установка.Добавить подраздел (7):

(7). Генератор должен иметь внешний выключатель, расположенный рядом с выключателем для обслуживания, чтобы предотвратить запуск генератора при отключении обычного питания в случае аварийной ситуации или пожара. Рядом с разъединителем обслуживания должен быть установлен знак защиты от атмосферных воздействий с надписью: «Выключатель аварийного отключения генератора».

(Постановление 17-12 § 2 (D), 2017 г .; Постановление 12-10 § 2, 2012 г.)

Свод правил штата Калифорния, раздел 8, раздел 2300.Определения.

(a) Включены только определения терминов, специфических и существенных для правильного использования данного Приказа о безопасности. В общем, только те термины, которые используются в двух или более статьях, определены в статье 1. Другие определения включены в статью, в которой они используются, но могут быть упомянуты в статье 1.

Приемлемо. Установка или оборудование приемлемы для Отдела безопасности и гигиены труда, если они одобрены в соответствии с положениями Раздела 2305.4 настоящих Правил безопасности.

Принято. Установка считается «принятой», если она была проверена и признана национально признанной испытательной лабораторией и признана соответствующей установленным планам или процедурам применимых норм.

(A) Применение оборудования (кроме способов подключения). Допускает близкое приближение, потому что не охраняется запертыми дверями, возвышением или другими эффективными средствами.

(B) Готово. Возможность быстрого доступа для эксплуатации, обновления или осмотра, без необходимости того, чтобы те, к кому требуется свободный доступ, перелезали через препятствия или устраняли их, или прибегали к переносным лестницам, стульям и т. Д.

(C) Безопасно. Не подвергать лиц, устанавливающих, эксплуатирующих, обслуживающих или проверяющих электрическое оборудование, серьезным рискам споткнуться или упасть или вступить в контакт с электрическими частями, движущимися механизмами, поверхностями или объектами, работающими при высоких температурах, или другим опасным оборудованием.

(D) Применение метода подключения. Может быть удалено или обнажено без повреждения конструкции или отделки здания, или не будет постоянно закрыто структурой или отделкой здания (см. «Скрытые» и «Открытые»).

Пропускная способность. Ток в амперах, который проводник может непрерывно проводить в условиях эксплуатации, не превышая его температурный предел.

Устройство. Утилизационное оборудование, обычно отличное от промышленного, обычно изготавливаемое стандартных размеров или типов, которое устанавливается или подключается как единое целое для выполнения одной или нескольких функций, таких как стирка одежды, кондиционирование воздуха, смешивание пищевых продуктов, жарка во фритюре и т. Д.

Устройство, Фиксированный. Устройство, которое закреплено или иным образом закреплено в определенном месте.

Переносной прибор. Прибор, который действительно перемещается или может быть легко перемещен с одного места на другое при нормальном использовании.

Утверждено. Проводники и оборудование, требуемые или разрешенные этими приказами, должны быть приемлемы для Отдела безопасности и гигиены труда только в том случае, если они утверждены в соответствии с положениями Раздела 2305.4 настоящих Правил безопасности.

Армированный кабель (тип AC). Сборка изолированных проводов в гибком металлическом корпусе.

Аскарель.Общий термин для группы негорючих синтетических хлорированных углеводородов, используемых в качестве электроизоляционных материалов. Используются аскарели разных композиционных типов. В условиях возникновения дуги образующиеся газы, хотя и состоят преимущественно из негорючего хлористого водорода, могут включать в себя различные количества горючих газов в зависимости от типа аскарела.

Заглушка (заглушка) (заглушка). Устройство, которое путем вставки в розетку устанавливает соединение между проводниками присоединенного гибкого шнура и проводниками, постоянно подключенными к розетке.

Автомат. Самодействующий, работающий своим собственным механизмом под воздействием какого-либо безличного воздействия, например, при изменении силы тока, давления, температуры или механической конфигурации.

неизолированный проводник. См. Дирижер.

Баррикада. Физические препятствия, такие как ленты, экраны, конусы или конструкции, которые настроены таким образом, чтобы предупреждать и ограничивать доступ в опасную зону.

Барьер. Физическое препятствие, предназначенное для предотвращения контакта с оборудованием или токоведущими частями или предотвращения несанкционированного доступа к рабочей зоне.

Санузел. Область, включающая раковину с одним или несколькими из следующего: туалет, ванна или душ.

Облигация. Электрическое соединение одного металлического элемента с другим с целью минимизации разности потенциалов и обеспечения подходящей проводимости для тока короткого замыкания или для уменьшения тока утечки и электролитического действия.

Бондинг (скрепленный). Постоянное соединение металлических частей для образования токопроводящей дорожки, которая обеспечит электрическую непрерывность и способность безопасно проводить любой ток, который может возникнуть.

Перемычка для склеивания. Надежный проводник для обеспечения необходимой электропроводности между металлическими частями, которые необходимо электрически соединить.

Соединительная перемычка, цепь. Соединение между частями проводника в цепи для поддержания требуемой допустимой нагрузки цепи.

Связывающая перемычка, оборудование. Соединение между двумя или более частями заземляющего провода оборудования.

Соединительная перемычка, основная. Соединение между заземленным проводом цепи и заземляющим проводом оборудования на сервисе.

Ответвление цепи. Проводники цепи между конечным устройством максимальной токовой защиты, защищающим цепь, и розеткой (ями).

Ответвление цепи, устройство. Ответвленная цепь, подающая энергию в одну или несколько розеток, к которым должны быть подключены приборы; в таких цепях не должно быть постоянно подключенных осветительных приборов, не являющихся частью прибора.

Ответвление цепи общего назначения. Ответвительная цепь, которая питает ряд розеток для освещения и бытовой техники.

Филиал, индивиду.Ответвительная цепь, которая питает только одно утилизирующее оборудование.

Отводная цепь, многопроволочная. Ответвленная цепь, состоящая из двух или более незаземленных проводников, имеющих разность потенциалов между ними, и идентифицированного заземленного проводника, имеющего равную разность потенциалов между ним и каждым незаземленным проводником цепи и который подключен к нейтральному проводнику системы.

Дом. Отдельно стоящая конструкция или отделенная от прилегающих конструкций противопожарными стенами, при этом все отверстия в ней защищены утвержденными противопожарными дверями.

Площадь застройки. Помещение, хранилище или монтажные ограждения, такие как кабелепровод, вытяжная коробка, распределительные щиты и другие подобные корпуса.

Шкаф. Корпус, предназначенный для поверхностного или скрытого монтажа и снабженный рамой, ковриком или обшивкой, в которой находится или может быть подвешена распашная дверь или двери.

Оболочка кабеля. Защитное покрытие, нанесенное на кабели.

Система кабельных лотков. Узел или совокупность узлов или секций и связанных с ними фитингов, образующих жесткую конструктивную систему, используемую для надежного крепления или поддержки кабелей и дорожек качения.Системы кабельных лотков включают лестницы, желоба, каналы, лотки со сплошным дном и другие подобные конструкции.

Кабельная шина. Сборка изолированных проводов с арматурой и окончаниями проводов в полностью закрытом вентилируемом защитном металлическом корпусе.

Клеточная линия. Сборка электрически связанных электролитических ячеек, питаемых от источника постоянного тока.

Приставки для сотовых линий и вспомогательное оборудование. Присоединения к клеточной линии и вспомогательное оборудование включают, помимо прочего, вспомогательные резервуары, технологические трубопроводы, воздуховоды, структурные опоры, открытые проводники клеточной линии, трубопроводы и другие каналы, насосы, позиционирующее оборудование, а также электрические устройства для отключения или обхода ячеек.Вспомогательное оборудование также включает инструменты, сварочные аппараты, тигли и другое переносное оборудование, используемое для эксплуатации и технического обслуживания в рабочей зоне линии электролизера. Вспомогательное оборудование в рабочей зоне сотовой линии включает открытые токопроводящие поверхности незаземленных кранов и кранового оборудования для обслуживания ячеек.

Машина для полива с центральным шарниром. Многоточечная ирригационная машина, которая вращается вокруг центральной оси и использует переключатели выравнивания или аналогичные устройства для управления отдельными двигателями.

Сертифицировано. Оборудование считается «сертифицированным», если на нем есть этикетка, бирка или другая запись о сертификации, что оборудование:

(A) было протестировано и признано национально признанной испытательной лабораторией соответствующим национально признанным стандартам или безопасным для использования в указанным способом; или

(B), продукция которого периодически проверяется признанной на национальном уровне испытательной лабораторией и признается лабораторией как безопасная для использования по назначению.

Контур.Проводник или система проводников, по которым должен протекать электрический ток.

Автоматический выключатель. Устройство, предназначенное для размыкания и замыкания цепи неавтоматическими средствами и автоматического размыкания цепи при заданном максимальном токе без ущерба для себя при правильном применении в пределах своего номинала.

(A) Регулируемый. (Применительно к автоматическим выключателям.) Квалификационный термин, указывающий, что автоматический выключатель может быть настроен на отключение при различных значениях тока и / или времени в пределах заранее определенного диапазона.

(B) Мгновенное отключение. (Применительно к автоматическим выключателям.) Квалификационный термин, указывающий на то, что при срабатывании автоматического выключателя задержка не вводится намеренно.

(C) Обратное время. (Применительно к автоматическим выключателям.) Квалификационный термин, указывающий на намеренно введенную задержку срабатывания автоматического выключателя, которая уменьшается по мере увеличения величины тока.

(D) Нерегулируемый. (Применительно к автоматическим выключателям.) Квалификационный термин, указывающий на то, что автоматический выключатель не имеет никаких регулировок для изменения значения тока, при котором он сработает, или времени, необходимого для его работы.

(E) Настройка. (О автоматическом выключателе.) Значение тока и / или времени, при котором регулируемый автоматический выключатель настроен на срабатывание.

Скрытый. Оказывается недоступным из-за конструкции или отделки здания. Провода в скрытых кабельных каналах считаются скрытыми, даже если они могут стать доступными после их извлечения. [См. «Доступный – (применительно к методам подключения)»]

(A) Без покрытия. Проводник, не имеющий никакого покрытия или какой-либо электрической изоляции. (См. «Покрытый проводник.”)

(B) Покрытие. Проводник, заключенный в материал, состав или толщину которого не признается настоящими Приказами как электрическая изоляция. (См. «Неизолированный проводник».)

Токоведущая часть. Проводник, подключенный в электрическую цепь к источнику напряжения.

(C) Изолированный. Проводник, заключенный в материал определенного состава и толщины, признаваемый настоящими Приказами как электрическая изоляция.

Трубопровод. (См. «Дорожка качения».)

Разъем, давление (без пайки).Устройство, которое устанавливает соединение между двумя или более проводниками или между одним или несколькими проводниками и выводом посредством механического давления и без использования припоя.

Непрерывный режим. (См. Раздел «Работа».)

Непрерывная нагрузка. Нагрузка, при которой ожидается, что максимальный ток будет продолжаться в течение трех часов или более.

Контроллер. Устройство или группа устройств, которые служат для управления определенным образом электрической мощностью, подаваемой на устройство, к которому оно подключено.

Варочный блок, устанавливаемый на стойке. Прибор для приготовления пищи, предназначенный для установки внутри или на столе и состоящий из одного или нескольких нагревательных элементов, внутренней проводки и встроенных или отдельно устанавливаемых органов управления. (См. «Духовка, настенная установка».)

Проводник с покрытием. (См. Раздел «Проводник».)

Токоведущая часть. Проводник, подключенный в электрическую цепь к источнику напряжения.

Коробка с вырезом. Корпус, предназначенный для поверхностного монтажа и имеющий распашные двери или крышки, прикрепленные непосредственно к стенкам самого корпуса и выдвигающиеся вместе с ними.(См. «Шкаф».)

Влажное место. (См. Раздел «Расположение».)

Мертвая передняя часть Без токоведущих частей, подверженных воздействию человека на рабочей стороне оборудования.

Обесточен. Отсутствие электрического подключения к источнику разности потенциалов и отсутствие электрического заряда; не имея потенциала, отличного от потенциала земли.

Коэффициент спроса. Отношение максимальной нагрузки системы или части системы к общей подключенной нагрузке системы или рассматриваемой части системы.

Устройство. Единица электрической системы, которая предназначена для передачи, но не использования электрической энергии.

Диэлектрический нагрев. Нагрев номинально изолирующего материала из-за его собственных диэлектрических потерь при помещении материала в переменное электрическое поле.

Разные системы. Те, которые получают питание от разных источников, или от отдельных трансформаторов или групп трансформаторов, вторичные обмотки которых не соединены между собой, или от отдельных служебных выключателей.

Средства отключения. Устройство, группа устройств или другие средства, с помощью которых проводники цепи могут быть отключены от источника питания.

Отдел. Если в данном подразделе не указано иное, термин «Подразделение» относится к нынешнему Подразделению безопасности и гигиены труда или любому из его предшественников, включая бывший Подразделение промышленной безопасности или Подразделение администрации по охране труда. Ссылка на бывший Подразделение промышленной безопасности или Управление по охране труда в этих приказах означает ссылку на их преемник, Подразделение по безопасности и гигиене труда или любое последующее учреждение-преемник.

Сухое место. (См. Раздел «Расположение».)

Пылезащищенный. Так сконструирован или защищен, что пыль не помешает его успешной работе.

Пыленепроницаемый. Изготовлен таким образом, чтобы пыль не попадала в кожух.

(A) Непрерывный режим. Работа при практически постоянной нагрузке неограниченно долгое время.

(B) Прерывистый режим. Работа с чередующимися интервалами (1) нагрузки и холостого хода; или (2) нагрузка и отдых; или (3) нагрузка, без нагрузки и отдых.

(D) Кратковременная работа. Работа при практически постоянной нагрузке в течение короткого и точно определенного времени.

Рабочая зона линии электролитических ячеек. Рабочая зона клеточной линии – это космическая оболочка, в которой работа или техническое обслуживание обычно выполняются на открытых находящихся под напряжением поверхностях линий электролитических ячеек или их присоединениях или поблизости от них.

Ячейки электролитические.Резервуар или чан, в которых электрохимические реакции вызываются приложением энергии с целью очистки или производства пригодных для использования материалов.

В комплекте. Окруженный корпусом, корпусом, забором или стенами, которые предотвратят случайный контакт людей с частями под напряжением.

Корпус. Корпус или корпус устройства, забор или стена вокруг установки для предотвращения случайного контакта персонала с частями, находящимися под напряжением, или для защиты оборудования от физического повреждения.

Под напряжением. Электрически подключен к источнику разности потенциалов.

Детали под напряжением (токоведущие части). Части, которые имеют потенциал, отличный от потенциала земли, или какое-то проводящее тело, которое служит вместо земли.

Защита от падения. Любое оборудование, устройство или система, которые не позволяют сотруднику упасть с возвышенности или смягчают последствия такого падения.

Оборудование. Общий термин, включающий в себя материал, арматуру, устройства, приборы, приспособления, аппаратуру и т.п., используемые как часть или в связи с электрической установкой.

Провод заземления оборудования. См. «Заземляющий провод, оборудование».

Аппарат взрывозащищенный. Аппарат, заключенный в корпус, способный выдержать взрыв определенного газа или пара, который может произойти внутри него, и предотвратить воспламенение определенного газа или пара, окружающего корпус, от искр, вспышек или взрыва газа или пара внутри , и который работает при такой внешней температуре, что окружающая легковоспламеняющаяся атмосфера не будет воспламеняться.

Открыто. (Применительно к токоведущим частям.) Возможность непреднамеренного прикосновения или приближения человека на расстояние, превышающее безопасное расстояние. Он применяется к частям, которые не защищены, не изолированы или не изолированы должным образом. (См. «Доступный» и «Скрытый».)

Открыто. (Применительно к способам электромонтажа.) На или прикрепленных к поверхности или за панелями, предназначенными для обеспечения доступа. [См. «Доступно – (применительно к методам подключения)»]

Открыто. (Для целей статьи 87). Если цепь находится в таком положении, что в случае отказа опор или изоляции может возникнуть контакт с другой цепью.

Внешнее управление. Возможность работы без контакта оператора с частями под напряжением.

Питатель. Все проводники цепи между вспомогательным оборудованием, источником отдельной производной системы или другим источником питания и конечным устройством максимального тока ответвленной цепи.

Фитинг.Принадлежность, такая как контргайка, втулка или другая часть системы электропроводки, которая предназначена в первую очередь для выполнения механических, а не электрических функций.

Фонтан. Фонтаны, декоративные бассейны, демонстрационные бассейны и бассейны с отражениями.

ПРИМЕЧАНИЕ: Это определение не включает питьевые фонтанчики.

Земля. Проводящее соединение, намеренное или случайное, между электрической цепью или оборудованием и землей или некоторым проводящим телом, которое служит вместо земли.

Заземлен. Связан с землей или с каким-либо проводящим телом, которое служит вместо земли.

Заземленный провод. Умышленно заземленный провод системы или цепи.

Заземляющий провод. Проводник, используемый для соединения оборудования или заземленной цепи системы электропроводки с заземляющим электродом или электродами.

Заземляющий провод, оборудование. Проводник, используемый для соединения нетоковедущих металлических частей оборудования, кабельных каналов и других кожухов с заземленным проводником системы, проводником заземляющего электрода или обоими способами на сервисном оборудовании или в источнике отдельно созданной системы.

Провод заземляющего электрода. Проводник, используемый для соединения заземляющего электрода с заземляющим проводом оборудования, с заземленным проводом или с обоими цепями в сервисном оборудовании или в источнике отдельно производной системы.

Прерыватель цепи при замыкании на землю. Устройство, предназначенное для защиты персонала, которое функционирует для обесточивания цепи или ее части в течение установленного периода времени, когда ток на землю превышает некоторое заданное значение, которое меньше того, которое требуется для срабатывания устройства защиты от сверхтоков цепи питания. .

Охраняемая. Крытые, экранированные, огражденные, закрытые или иным образом защищенные с помощью подходящих крышек, кожухов, барьеров, перил, экранов, матов или платформ, чтобы исключить вероятность приближения к опасной точке или контакта людей или предметов.

Медицинские учреждения. Здания или части зданий, в которых оказывается медицинская, стоматологическая, психиатрическая, сестринская, акушерская или хирургическая помощь.

ПРИМЕЧАНИЕ. Медицинские учреждения включают, помимо прочего, больницы, дома престарелых, учреждения ограниченного ухода, клиники, медицинские и стоматологические кабинеты, а также центры амбулаторной помощи, как постоянные, так и передвижные.

Отопительное оборудование. Для целей статьи 77.2 термин «нагревательное оборудование» включает любое оборудование, используемое для целей нагрева, если тепло генерируется индукционными или диэлектрическими методами.

Подъемник. Любой шахтный проход, люк, колодец или другое вертикальное отверстие или пространство, предназначенное для работы лифта или кухонного лифта.

Идентифицировано (применительно к оборудованию). Утверждено как подходящее для конкретной цели, функции, использования, среды или приложения, если это описано в конкретном требовании.

ПРИМЕЧАНИЕ: Некоторые примеры способов определения пригодности оборудования для конкретной цели, среды или применения включают исследования, проводимые признанной на национальном уровне испытательной лабораторией (путем составления списков и маркировки), инспекционным агентством или другой организацией, признанной в соответствии с определением «приемлемого». . »

Индукционный нагрев. Нагрев номинально проводящего материала из-за его собственных потерь I ² R, когда материал находится в переменном электромагнитном поле.

Утеплен. Отделен от других проводящих поверхностей диэлектриком (включая воздушное пространство), обеспечивающим высокое сопротивление прохождению тока.

Изолированный провод. См. «Изолированный проводник».

Блокировка. Электрическое, механическое устройство или устройство с замком, предназначенное для предотвращения нежелательной последовательности операций.

Рейтинг прерывания. Наибольший ток при номинальном напряжении, который устройство защиты от перегрузки по току должно отключать в стандартных условиях испытаний.

Машина для полива. Машина с электрическим приводом или управлением, с одним или несколькими двигателями, непереносимая вручную и используемая в основном для транспортировки и распределения воды в сельскохозяйственных целях.

Изолированный. (Применительно к местонахождению.) Недоступен для людей, если не используются специальные средства доступа.

С маркировкой. Оборудование считается «маркированным», если к нему прикреплен ярлык, символ или другой опознавательный знак признанной на национальном уровне испытательной лаборатории, которая проводит периодические проверки производства такого оборудования и на этикетке которой указано соответствие национально признанным стандартам или испытаниям для определить безопасное использование указанным способом.

Осветительная розетка. Розетка, предназначенная для прямого подключения патрона, осветительного прибора или подвесного шнура, заканчивающегося патроном.

Включено в список. Оборудование или материалы, включенные в список, опубликованный признанной на национальном уровне испытательной лабораторией, которая проводит периодические проверки производства такого оборудования, и в чьем списке указано, что оборудование соответствует признанным на национальном уровне стандартам или было протестировано и признано безопасным для использования определенным образом.

Живые детали.Электропроводящие компоненты.

(A) Влажное место. Частично защищенные места под навесами, навесами, крытыми открытыми верандами и т.п., а также внутренние помещения с умеренной влажностью, такие как подвалы, амбары и склады-холодильники.

(B) Сухое место. Место обычно не подвержено сырости или сырости. Место, классифицированное как сухое, может быть временно подвержено сырости или сырости, как в случае строящегося здания.

(C) Мокрая зона. Установки под землей, в бетонных плитах или кирпичной кладке в непосредственном контакте с землей, а также в местах, подверженных насыщению водой или другими жидкостями, например, в зонах мойки автомобилей, а также в местах, подверженных атмосферным воздействиям и незащищенных.

Блокировка в открытом положении. Использование запираемых устройств, таких как навесные замки, кодовые замки или другие положительные методы или процедуры, которые эффективно предотвращают неожиданное или непреднамеренное включение указанной цепи, оборудования или прибора.

Кабель в металлической оболочке (тип MC). Заводская сборка из одного или нескольких изолированных проводников схемы с элементами оптического волокна или без них, заключенных в броню из металлической ленты или гладкой или гофрированной металлической оболочки.

Металлический корпус. Прилагательное «в металлическом корпусе» относится к электрическому устройству, окруженному металлическим корпусом или корпусом.

Кабель в металлической оболочке с минеральной изоляцией (тип MI). Кабель типа MI с минеральной изоляцией в металлической оболочке представляет собой заводскую сборку из одного или нескольких проводов, изолированных сильно сжатой огнеупорной минеральной изоляцией и заключенных в непроницаемую для жидкости и газонепроницаемую непрерывную оболочку из меди или легированной стали.

Минимальная дистанция подхода. На ближайшем расстоянии квалифицированный специалист, в том числе квалифицированный электротехник, квалифицированный лесоруб и квалифицированный триммер для обрезки веток, может приблизиться к незащищенному объекту под напряжением.

Мобильный рентген. Рентгеновское оборудование, установленное на постоянном основании с колесами или роликами или обоими для перемещения в полностью собранном виде.

Центр управления двигателем. Сборка из одной или нескольких закрытых секций, имеющих общую шину питания и в основном содержащих блоки управления двигателями.

Кабель с неметаллической оболочкой (типы NM, NMC и NMS). Заводская сборка двух или более изолированных проводов, имеющих внешнюю оболочку из влагостойкого, огнестойкого неметаллического материала.

Открытая проводка. Неизолированные проводники или изолированные проводники без заземленных металлических оболочек или экранов, установленные над землей, но не внутри устройств или корпусов электропроводки.

Выход. Точка в системе электропроводки, через которую подается ток для питания оборудования утилизации.

Контурное освещение. Расположение ламп накаливания или электрического разряда освещения, чтобы выделить или привлечь внимание к определенным элементам, таким как форма здания или украшение окна.

Духовка, настенная. Духовка для приготовления пищи, предназначенная для установки в стене или на стене или другой поверхности и состоящая из одного или нескольких нагревательных элементов, внутренней проводки и встроенных или отдельно устанавливаемых органов управления. (См. «Варочный блок, установленный на счетчике».)

Перегрузка по току.Любой ток, превышающий номинальный ток оборудования или допустимую нагрузку проводника. Это может быть результатом перегрузки, короткого замыкания или замыкания на землю.

Перегрузка. Эксплуатация оборудования с превышением номинальной допустимой нагрузки или номинальной допустимой нагрузки или проводника с превышением номинальной допустимой нагрузки, которая, если она сохраняется в течение достаточного времени, может вызвать повреждение или опасный перегрев. Неисправность, такая как короткое замыкание или замыкание на землю, не является перегрузкой. (См. Перегрузка по току.)

Панель. Одиночная панель или группа панельных блоков, предназначенная для сборки в виде единой панели, включая шины, автоматические устройства максимального тока, а также с переключателями или без переключателей для управления световыми, тепловыми или силовыми цепями; предназначен для размещения в шкафу или ящике для вырезок, размещенных в стене или перегородке или у них и доступным только спереди.(См. «Коммутатор».)

Постоянно установленные декоративные фонтаны и бассейны с отражениями. Бассейны, которые построены в земле, на земле или в здании таким образом, что фонтан или бассейн нельзя легко разобрать для хранения, независимо от того, обслуживаются они электрическими цепями любого типа или нет. Эти устройства в первую очередь сконструированы из-за их эстетической ценности и не предназначены для плавания или ходьбы вброд.

Стационарные бассейны для плавания, бродяги и лечебные бассейны.Бассейны, построенные в земле или частично в земле, и все другие бассейны, способные удерживать воду на глубине более 42 дюймов (1,07 м). Это определение также применяется ко всем бассейнам, установленным внутри здания, независимо от глубины воды, независимо от того, обслуживаются ли они электрическими цепями любого типа.

Портативный рентген. Рентгеновское оборудование, предназначенное для переноски в руках.

Кабель лотка питания и управления (тип TC). Заводская сборка из двух или более изолированных проводов с присоединенными к ним оголенными или покрытыми заземляющими проводниками в неметаллической оболочке или без них, одобренная для установки в кабельных лотках, в кабельных каналах или там, где поддерживается коммуникационным проводом.

Кабель лотка с ограничением мощности (тип PLTC). Заводская сборка двух и более изолированных жил под неметаллической оболочкой.

Розетка. Замкнутая сборка, которая может включать розетки, автоматические выключатели, держатели предохранителей, предохранители, шины и средства для монтажа ватт-часов; предназначены для подачи и управления питанием передвижных домов, транспортных средств для отдыха или лодок или для использования в качестве средства распределения энергии, необходимой для работы мобильного или временно установленного оборудования.

Электромонтаж помещений (Электросхема помещений).Эта внутренняя и внешняя проводка, включая проводку силовых, осветительных, управляющих и сигнальных цепей вместе со всем связанным с ней аппаратным обеспечением, арматурой и электромонтажными устройствами; как постоянно, так и временно установленные, простирающиеся от точки обслуживания электрических проводов или источника энергии (например, батареи, солнечной фотоэлектрической системы или генератора, трансформатора или преобразователя) до розеток. Такая проводка не включает внутреннюю проводку приборов, приспособлений, двигателей, контроллеров, центров управления двигателями и подобного оборудования.

Вытяжной ящик. Коробка с глухой крышкой, в которую рабочие могут дотянуться, но не войти, которая вставляется в один или несколько участков кабельного канала для облегчения вытягивания, соединения, поддержки, распределения или проверки проводников. Термин «вытяжная коробка» включает, но не ограничивается: соединительные коробки, соединительные коробки, опорные коробки проводов, смотровые коробки и люки.

Квалифицированный электромонтер. Квалифицированное лицо, прошедшее не менее двух лет обучения и имеющее опыт работы с высоковольтными цепями и оборудованием и продемонстрировавшее на практике знакомство с выполняемой работой и связанными с ней опасностями.

Квалифицированный триммер для обрезки веток. Лицо, прошедшее как минимум 18-месячное обучение и опыт работы на рабочем месте и знакомое со специальными методами и опасностями, связанными с операциями по обрезке деревьев при расчистке линии.

Квалифицированное лицо. Лицо, назначенное работодателем, которое прошло обучение и продемонстрировало навыки и знания в области строительства и эксплуатации электрического оборудования и установок, а также связанных с этим опасностей.

1.Считается ли сотрудник «квалифицированным лицом», будет зависеть от различных обстоятельств на рабочем месте. Например, человек может считаться «квалифицированным» в отношении определенного оборудования на рабочем месте, но «неквалифицированным» в отношении другого оборудования.

2. Сотрудник, который проходит обучение на рабочем месте и который в ходе такого обучения продемонстрировал способность безопасно выполнять свои обязанности на его или ее уровне подготовки и который находится под непосредственным наблюдением квалифицированного лицо считается квалифицированным лицом для выполнения этих обязанностей.

Квалифицированный лесоруб. Сотрудник, который благодаря соответствующему обучению и практическому опыту продемонстрировал знакомство с методами и опасностями обслуживания и удаления деревьев, а также с оборудованием, используемым для конкретных операций.

Raceway. Закрытый канал из металла или неметаллических материалов, специально предназначенный для удержания проводов, кабелей или шин с дополнительными функциями, разрешенными в данных заказах. Дорожки качения включают, помимо прочего, жесткий металлический канал, жесткий неметаллический канал, промежуточный металлический канал, непроницаемый для жидкости гибкий трубопровод, гибкую металлическую трубку, гибкий металлический канал, электрические неметаллические трубки, электрические металлические трубки, дорожки качения под полом, дорожки качения пола из ячеистого бетона, Дорожки качения пола из ячеистого металла, дорожки качения на поверхности, кабельные каналы и шинопроводы.

Защита от дождя. Сконструирован, защищен или обработан таким образом, чтобы дождь не мешал успешной работе устройства.

Непромокаемый. Они сконструированы или защищены таким образом, чтобы под проливным дождем не попадала вода.

Розетка. На розетке установлено контактное устройство для подключения насадки. Одиночная розетка – это одноконтактное устройство, на котором нет другого контактного устройства на том же ярме. Множественная розетка – это два или более контактных устройства на одном ярме.

Розетка розетка. Розетка, в которой установлена одна или несколько розеток.

Цепь дистанционного управления. Любая электрическая цепь, которая управляет любой другой цепью через реле или эквивалентное устройство.

Сервис. Обслуживаются проводники и оборудование для передачи энергии из системы электроснабжения в систему электропроводки помещения.

Сервисный кабель. Служебные жилы выполнены в виде кабеля.

Сервисные кондукторы. Проводники от точки обслуживания к средствам отключения обслуживания.

Отказ от обслуживания. Воздушные служебные провода от последнего столба или другой воздушной опоры до сращиваний, если таковые имеются, подключенных к служебным входным проводникам в здании или другой конструкции, включая их.

Кабель служебно-входной. Узел с одним или несколькими проводниками, имеющий общую оболочку или без нее, в основном используется для обслуживания и относится к следующим типам:

(A) Тип SE. Тип СЭ с огнестойким влагостойким покрытием; и

(B) Тип USE.Тип USE, предназначенный для подземного использования, имеющий влагостойкое покрытие, но не требующий наличия огнестойкого покрытия. Одножильные одножильные конструкции типа USE, предназначенные для подземного использования, могут иметь оголенный медный провод, соединенный со сборкой. Узлы типа USE с одиночными, параллельными или кабельными жилами, предназначенные для подземного использования, могут иметь концентрический провод без изоляции из меди. Эти конструкции не требуют внешнего покрытия.

Служебно-вводные проводники, подвесная система.Сервисные проводники между выводами сервисного оборудования и точкой, обычно находящейся за пределами здания, вдали от стен здания, где они соединяются с помощью ответвителя или стыка с сервисным ответвлением.

Служебно-вводные кондукторы, подземная система. Сервисные провода между выводами сервисного оборудования и точкой подключения к сервисной стороне.

Сервисное оборудование. Необходимое оборудование, обычно состоящее из одного или нескольких автоматических выключателей или переключателей и плавких предохранителей, и их принадлежностей, подключенных к концу нагрузки служебных проводов к зданию или другому сооружению или иным образом обозначенной области и предназначенное для создания основного элемента управления и отключение питания.

Пункт обслуживания. Точка соединения объектов обслуживающего хозяйства с электропроводкой помещения.

Боковой сервис. Подземные сервисные проводники между уличной магистралью, включая любые стояки на опоре, другой конструкции или от трансформаторов, и первой точкой подключения к служебным входным проводникам в клеммной коробке, счетчике или другом корпусе с достаточным пространством внутри или снаружи стена здания. Если нет клеммной коробки, счетчика или другого корпуса с достаточным пространством, точкой подключения считается точка входа служебных проводов в здание.

Service Raceway. Дорожка кабельного ввода, закрывающая проводники служебного входа.

Экранированный кабель с неметаллической оболочкой (тип SNM). Заводская сборка двух или более изолированных проводов в экструдированном сердечнике из влагостойкого, огнестойкого неметаллического материала, покрытых перекрывающейся спиральной металлической лентой и экраном для проводов и покрытых экструзией из экструдированного материала для защиты от влаги, пламени, масла, коррозии. неметаллический материал, устойчивый к грибкам и солнечным лучам.

Показать окно. Любое окно, используемое или предназначенное для демонстрации товаров или рекламных материалов, независимо от того, полностью ли оно или частично закрыто или полностью открыто сзади, и независимо от того, имеет ли оно платформу выше уровня пола улицы.

Цепь сигнализации. Любая электрическая цепь, питающая сигнальное оборудование.

Подходит. Способен безопасно выполнять определенную функцию, указанную в настоящих Приказах.

(A) Переключатель общего назначения. Выключатель, предназначенный для использования в общих распределительных и распределительных цепях. Он рассчитан в амперах и способен отключать номинальный ток при номинальном напряжении.

(B) Универсальный мгновенный переключатель. Выключатель общего назначения, сконструированный таким образом, чтобы его можно было устанавливать в коробках устройств или на крышках коробок, или иным образом использовать вместе с системами электропроводки, признанными настоящим Приказом.

(C) Изолирующий выключатель. Выключатель, предназначенный для отключения электрической цепи от источника питания. У него нет отключающей способности, и он предназначен для работы только после размыкания цепи каким-либо другим способом.

(D) Выключатель цепи двигателя. Переключатель мощностью в лошадиных силах, способный отключать максимальный рабочий ток перегрузки двигателя той же мощности, что и переключатель, при номинальном напряжении.

Коммутатор. Большая отдельная панель, рама или сборка панелей, на которых установлены, на лицевой или задней стороне или на обоих, переключатели, устройства защиты от сверхтока и другие защитные устройства, шины и, как правило, приборы.Распределительные щиты обычно доступны как сзади, так и спереди, и не предназначены для установки в шкафах. (См. «Панели».)

Термовыключатель. Устройство защиты от перегрузки по току, которое содержит нагревательный элемент в дополнение к возобновляемому плавкому элементу, который размыкает цепь, и воздействует на него. Он не предназначен для прерывания токов короткого замыкания.

Термозащита. (Применительно к двигателям.) Слова «Термозащита» на паспортной табличке двигателя или мотор-компрессора указывают на то, что двигатель снабжен термозащитным устройством.

Тепловая защита. Внутреннее защитное устройство от перегрева, которое реагирует на температуру и / или ток и которое защищает оборудование от перегрева из-за перегрузки или невозможности запуска.

Коммунальное оборудование. Оборудование, использующее электрическую энергию для электронных, электромеханических, химических, обогревательных, осветительных или аналогичных целей.

Автомобиль. Устройство, с помощью которого можно приводить в движение, передвигать или тянуть любое лицо или имущество, за исключением устройства, перемещаемого силой человека или используемого исключительно на стационарных рельсах или гусеницах.

Вентилируемый. Оснащен средствами, обеспечивающими циркуляцию воздуха, достаточную для удаления избытка тепла, дыма или паров.

Летучая легковоспламеняющаяся жидкость. Легковоспламеняющаяся жидкость с температурой вспышки ниже 38 ^o C (100 ^o F), или легковоспламеняющаяся жидкость, температура которой выше ее точки вспышки, или горючая жидкость класса II с давлением пара не более 276 кПа (40 psia). при температуре 38 ^o C (100 ^o F) и температуре выше точки вспышки.

Напряжение (цепи). Наибольшая среднеквадратичная (эффективная) разность потенциалов между любыми двумя проводниками рассматриваемой цепи.

Некоторые системы, такие как 3-фазные 4-проводные, однофазные 3-проводные и 3-проводные постоянного тока, могут иметь различные цепи с различным напряжением.

Напряжение, номинальное. Номинальное значение, присвоенное цепи или системе с целью удобного обозначения ее класса напряжения (120/240 вольт, 480Y / 277 вольт, 600 вольт и т. Д.).

Фактическое напряжение, при котором работает схема, может отличаться от номинального в пределах диапазона, обеспечивающего удовлетворительную работу оборудования. (См. «Номинальное напряжение для электроэнергетических систем и оборудования (60 Гц)», ANSI C84.1-1977 и дополнение C84.1a-1980.)

Водонепроницаемость. Конструкция такова, что влага не проникает внутрь корпуса.

Всепогодный. Они сконструированы или защищены таким образом, чтобы воздействие погодных условий не мешало успешной работе.

Непромокаемое, непромокаемое или водонепроницаемое оборудование может соответствовать требованиям по защите от атмосферных воздействий, когда меняющиеся погодные условия, отличные от влажности, такие как снег, лед, пыль или экстремальные температуры, не имеют значения.

Кабельные каналы. Желоба из листового металла с откидными или съемными крышками для размещения и защиты электрических проводов и кабелей, в которых проводники укладываются на место после того, как кабельный канал был установлен как целостная система.

MSHA – Руководство по политике программы

77.501 Электрические распределительные цепи и оборудование; Ремонт
«Электромонтажные работы», упоминаемые в данном разделе, включают проектирование, установка, обслуживание или ремонт электрооборудования и схемы.Соединения и заделки электрических кабелей, установка стяжек на концах кабелей, электрическая машина ремонт, электромонтаж, работы на столбах и линиях, выполненные работы внутри электрических подстанций или в других местах в непосредственной близости к открытым электрическим частям, находящимся под напряжением, работы, выполняемые внутри трансформаторы, распределительные коробки, распределительные щиты, электрические панели или другие корпуса электрооборудования и схем являются примерами задач, которые считаются “электромонтажными” и должны выполняться под непосредственным руководством или под непосредственным наблюдением квалифицированного специалиста.

Примеры работ, которые не считаются “электрическими” работа “и не требуется, чтобы ее выполнял квалифицированный лица или под непосредственным наблюдением квалифицированного специалиста, эксплуатация электрооборудования, транспортировка оборудования и кабели, работа управляющих переключателей, автоматических выключателей или распределительные коробки, при условии, что никакие части под напряжением не обнажаются, замена режущие долота, смазочные работы, перемещение цепей под напряжением кабели, или вставляя или извлекая соответствующие кабельные соединители в или из их сосудов.Эти задачи считаются частью нормального режима работы электрооборудования; следовательно, они не считаются «электромонтажными работами».

Термин «прямой надзор» не следует толковать как означающий: чтобы квалифицированный специалист всегда физически присутствовал при проведении такого ремонта, но квалифицированный специалист имеет следующие обязанности:

Квалифицированное лицо должно осмотреть и / или испытать электрическую цепь или машину и определить необходимость ремонта или технического обслуживания.
Квалифицированное лицо должно дать конкретные инструкции сотруднику, назначенному для выполнения этой работы, в отношении характера и объема ремонта, который должен быть выполнен, и, при необходимости, предписать способ выполнения работы.
Квалифицированное лицо всегда находится под постоянной обязанностью инструктировать, консультировать или консультироваться с сотрудником в случае, если назначенная работа не может быть выполнена сотрудником в установленном порядке.
Квалифицированный специалист должен проверить и протестировать выполненную работу, прежде чем цепь будет под напряжением или машина будет возвращена в эксплуатацию.

Политика MSHA заключается в том, что лицо, обученное выполнению электрических работ и обслуживанию электрооборудования под непосредственным контролем квалифицированного специалиста, не должно выполнять обязанности по тестированию или поиску и устранению неисправностей в цепях под напряжением. Лица, обученные выполнению электромонтажных работ и обслуживанию электрического оборудования, могут проводить испытания и устранение неисправностей в цепях под напряжением только в рамках своей программы обучения.Во время этой операции тестирования и поиска и устранения неисправностей квалифицированный специалист, как определено в Разделе 77.103, должен постоянно присутствовать, чтобы наблюдать, инструктировать и помогать обучаемому.

«С соответствующей маркировкой» означает, что на открытом отключающем устройстве должен быть прикреплен знак с надписью «Опасно – Руки прочь – Не закрывать – Шахтеры, работающие на линии». На бирке должно быть указано имя человека, который ее установил.

Ключи от замков, используемых для блокировки выключателей, должны храниться у человека, работающего с цепью или оборудованием.

77.502 Электрооборудование; Осмотр, тестирование и техническое обслуживание
Для целей данного раздела «электрическое оборудование» включает все цепи управления; переключатели или устройства управления; предохранители; предохранители; трубопроводы; проводка; моторы; трансформаторы; осветительное оборудование; ручные инструменты, такие как дрели, гаечные ключи, пилы и т. д. Испытания, осмотры и надлежащее обслуживание, требуемые настоящим Разделом, должны включать все элементы, упомянутые выше, и все другое подобное оборудование на руднике.

77.503 Электрические проводники
Раздел 77.503 требует, чтобы «электрические проводники были достаточного размера, имели достаточную пропускную способность по току и имели такую конструкцию, чтобы повышение температуры в результате нормальной эксплуатации не повредило изоляционные материалы». Раздел 77.503-1 описывает термин «достаточный» и заявляет, что электрические проводники должны «соответствовать минимальной допустимой нагрузке по току, предусмотренной Национальным электротехническим кодексом 1968 года» (курсив добавлен).В то время как Раздел 77.503 устанавливает общие требования к допустимой токовой нагрузке и размеру проводов, Раздел 77.503-1 включает конкретные минимальные требования стандартов, опубликованных консенсусными организациями по стандартизации.

С момента публикации NEC 1968 года в производстве силовых кабелей произошел технологический прогресс. Были разработаны изолированные проводники с лучшими классами изоляции и температурными характеристиками, которые намного превосходят возможности проводников, указанных в NEC 1968 года. Поэтому таблицы допустимой нагрузки для изолированных проводов, отличных от выводных кабелей, используемых на поверхности и изготовленных в соответствии с минимальными стандартами NEC, или которые соответствуют более общему испытанию на безопасность Раздела 77.503 приемлемы.

Например, проводники, изготовленные в соответствии со стандартами Ассоциации инженеров по изолированным кабелям (ICEA), которые соответствуют таблицам допустимой нагрузки ICEA или другим национально признанным стандартам, будут приемлемы как отвечающие требованиям Раздела 77.503. Принудительные меры не должны приниматься, если кабели не соответствуют спецификациям стандартов NEC 1968 года по допустимой нагрузке и температуре, но соответствуют минимальному уровню безопасности, обеспечиваемому соответствием NEC, или превышают его.Эта правоприменительная политика позволит использовать электрические проводники новой конструкции, которые не рассматриваются NEC 1968 года, но которые соответствуют Разделу 77.503 и обеспечивают равную или лучшую защиту майнеров.

Висячие кабели должны соответствовать минимальным требованиям к пропускной способности, установленным Ассоциацией инженеров по изолированным силовым кабелям (IPCEA) – Национальной ассоциацией производителей электроэнергии (NEMA). Эта политика не влияет на обработку ведомых кабелей MSHA.

77.504 Электрические соединения или стыки; Пригодность
Этот раздел требует, чтобы соединения, выполненные в электрических проводниках, выполнялись обычным образом и обеспечивали достаточную электрическую проводимость, чтобы соединенные проводники не нагревались и не искрились под нагрузкой. Из-за различных характеристик устройств, таких как терминал давления или соединители для сращивания под давлением и наконечники для пайки, они должны подходить для материала проводника и должны быть правильно установлены и использованы.Проводники из разнородных металлов не должны смешиваться в зажиме или соединительном соединителе, где происходит физический контакт между разнородными проводниками, если только устройство не подходит для цели и условий использования. Такие материалы, как припой, флюсы, ингибиторы и соединения, если они используются, должны быть подходящими для использования и должны быть такого типа, который не будет оказывать неблагоприятного воздействия на проводники, установку или оборудование. Паяные стыки в электрических проводниках должны быть соединены с соответствующими разъемами, а затем припаяны.Соединения, выполненные путем скручивания проводников вместе, завязывания узлов в проводниках, сращивания с оголенными или оголенными проводниками, сращивания, которые нагреваются или образуют дугу под нагрузкой, или сращивания многожильных кабелей, у которых не заменена внешняя оболочка, будут представлять собой несоответствие.

Все соединения или сращивания в изолированных проводниках должны быть повторно изолированы, по крайней мере, с такой же степенью защиты, как и остальная часть проводника. Лента, такая как резина, стекло, асбест или пластик, будет приемлемой в качестве изоляции.Фрикционная лента не является приемлемым изоляционным материалом, но может использоваться для обеспечения механической защиты.

77.505 Кабельная арматура; Пригодность
Для целей данного раздела под кабелем с одним или несколькими жилами понимается кабель, имеющий внешнюю оболочку в дополнение к изоляции, предусмотренной для каждого силового проводника. Электрический фитинг – это аксессуар, такой как зажим или другая часть системы электропроводки, который предназначен в первую очередь для выполнения механической, а не электрической функции.Правильная электрическая арматура для кабеля, входящего в распределительную коробку, электрическую панель, клеммную коробку или другой электрический корпус, предназначена для предотвращения напряжения электрических соединений и предотвращения истирания или другого движения кабеля, которое может привести к электрическому напряжению. провод на короткое замыкание к каркасу шкафа. Правильная арматура позволяет использовать соединительные коробки, уплотнительные сальники, изоляторы деформации, зажимы для натяжения, металлические или деревянные зажимы и т. Д. арматуры, но должны быть снабжены изолированными втулками.

77.506 Электрооборудование и цепи; Защита от перегрузки и короткого замыкания
Раздел 77.506 требует «автоматических выключателей или предохранителей правильного типа и емкости» для электрооборудования и цепей для защиты от коротких замыканий и перегрузок. Раздел 77.506-1 определяет, что считалось правильный тип и мощность автоматических выключателей и предохранителей на момент принятия стандарта. Такие устройства и предохранители должны соответствовать минимальным требованиям NEC 1968 года.Для определенного землеройного оборудования, требующего строгого соблюдения условий 1968NEC, может быть запрещено использование устройств защиты цепи соответствующего типа и мощности. Следовательно, Раздел 77.506-1 не должен применяться к некоторому оборудованию, которое соответствует требованиям Раздела 77.506.

Системы контуров (обратной связи) переменного и постоянного тока и их средства управления, которые используются на больших экскаваторах, канатных тросах и шахтных подъемных установках, обычно проектируются таким образом, чтобы их токи ограничивались значениями ниже тех, которые могут вызвать вредное воздействие. состояние перегрузки цепей или двигателей.Эти цепи на оборудовании, указанном выше, соответствуют Разделу 77.506 и не должны иметь устройств защиты от короткого замыкания или перегрузки в соответствии с условиями NEC.

77.507 Электрооборудование; Выключатели
Цель этого раздела – требовать, чтобы все устройства управления были полностью закрыты, чтобы предотвратить обнажение оголенных проводов и частей под напряжением. Примерами несоблюдения этого положения являются самодельные методы пуска, такие как вилки и розетки, отводы троллейбусов и «стингеры» контактного провода, которые используются для пуска или остановки электродвигателей.

77.508 Грозозащитные разрядники, незаземленные и
открытые силовые проводники и телефонные провода
Проводники, снабженные металлическим экраном или покрытые заземленной металлической крышкой или корпусом, подвешенные на заземленном коммуникационном проводе, установленные под заземленным металлическим каркасом, защищенные эффектом зонтика воздушной заземленной статической линии или закопанные в землю, не считаются незащищенными на протяженности, защищенной таким образом. Если контактный провод d.c. Если система подключена параллельно оголенному фидерному кабелю, один грозозащитный разрядник обеспечит защиту для обоих, если они соединены между собой рядом с грозозащитным разрядником.

В соответствии с положениями настоящего Раздела трехфазные цепи переменного тока должны быть снабжены либо тремя отдельными грозозащитными разрядниками, либо трехфазным разрядником, который состоит из трех разрядников в одном корпусе с общей клеммой заземления.

77.511 Знаки опасности на электроустановках
«Основные электрические установки» должны включать следующее:

Все высоковольтные установки, содержащие открытые части под напряжением, такие как: закрытые забором подстанции; трансформаторы на салазках; трансформаторы или распределительные устройства, расположенные в подвалах или помещениях; автоматические выключатели и распределительные щиты; корпуса на бортовых машинах, на подготовительных заводах или в цехах, в которых находятся высоковольтные выключатели, предохранители или открытые шины; и высоковольтные средства управления двигателем.
Примеры высоковольтных установок, которые не считаются крупными: высоковольтные кабели, обслуживающие наземное горное оборудование; полюсные трансформаторы, регуляторы и конденсаторы; полюсные выключатели-разъединители; мотор-генераторные установки, не имеющие открытых частей под высоким напряжением, а также высоковольтные кабели или проводка в трубопроводах, проходящих через корпуса от этажа до этажа на подготовительных заводах или машинах.
Помещения или участки, в которых находятся распределительные щиты, содержащие открытые части, на которые подается напряжение более 40 вольт на землю.

77.513 Изоляционные маты на выключателях питания
Изоляционные маты или сухие деревянные платформы необходимо держать на месте, где человек обычно стоит у распределительных щитов или переключателей управления питанием, только в случае опасности поражения электрическим током. , но не ограничиваются следующим:

все передние распределительные щиты под напряжением с открытыми компонентами, находящимися под напряжением более 40 вольт относительно земли; и
– все воздушные высоковольтные разъединители, приводимые в действие с земли посредством механической связи.(Требования к высоковольтным переключателям см. В Разделе 77.704-9.)

Закрытые переключатели управления мощностью, такие как переносные автоматические выключатели в распределительных станциях, которые получают питание от системы с резистивным заземлением, в соответствии с требованиями Раздела 77.802 или 77.901, не являются считается источником опасности поражения электрическим током.

Заземленные металлические маты или пластины нельзя использовать вместо изоляционных матов перед передними распределительными щитами под напряжением.

Изоляционные маты или платформы, устанавливаемые на высоковольтных установках, должны быть рассчитаны на напряжение не ниже междуфазного напряжения цепи.Изоляционные маты могут обеспечить такую дополнительную безопасность, если они размещены на пускателях низковольтных линий, коробках предохранителей и других низковольтных распределительных устройствах, содержащих возобновляемые части.

77.516 Электромонтаж и оборудование; Установка и обслуживание
Раздел 77.516 требует, помимо соответствия разделам 77.503 и 77.506, чтобы электрическое оборудование, установленное после 30 июня 1971 года, соответствовало требованиям NEC. NEC был включен в стандарты MSHA для рассмотрения методов проводки и электромонтажа для наземных объектов и сооружений, специально не описанных в Части 77.NEC будет по-прежнему применяться к наземным объектам и сооружениям, кроме указанного оборудования для выемки грунта. NEC содержит инструкции по технике безопасности, которые не предназначены специально для оборудования и проводов для выемки грунта, но охватывают гораздо более широкий круг вопросов. В то время как Раздел 77.516 касается проводки и электрического оборудования, установленного после 30 июня 1971 года на горнодобывающих машинах, многие положения NEC не применимы к методам подключения, типам оборудования и условиям на этих машинах.Например, определенное землеройное оборудование, спроектированное и установленное с 30 июня 1971 года, несовместимо с требованиями NEC 1968 года. Следовательно, строгое соблюдение и соблюдение норм NEC в отношении методов электропроводки, используемых на наземном горном оборудовании, нецелесообразно.

Электропроводка и электрическое оборудование, установленное после 30 июня 1971 года, бортовое электрическое или дизельное оборудование для выемки грунта, не обязано соответствовать требованиям NEC в соответствии с разделом 77.516, хотя операторы шахт могут полагаться на него в качестве руководства.Эта политика распространяется на такое оборудование, как канатные дороги, экскаваторы, бульдозеры, роторные экскаваторы, мобильные буровые установки, мобильные краны, самосвалы и концевые погрузчики. Однако все другие соответствующие положения Части 77 будут по-прежнему применяться к этим машинам. Оборудование и проводка, установленные после 30 июня 1971 года, будут проверяться, и принудительные меры будут приняты таким же образом, как и в отношении оборудования, установленного до этой даты. Например, разделы 77.404 и 77.502, требующие проверки и надлежащего обслуживания, будут соблюдаться вместе с соответствующими токами проводов в соответствии с разделом 77.503, защиту от короткого замыкания и перегрузки в соответствии с Разделом 77.506 и всеми соответствующими положениями о заземлении.

Подчасть G …. Висячие кабели

77.600 Висячие кабели; Защита от короткого замыкания; отключающие устройства
В этом разделе не разрешается использование одноэлементных предохранителей для защиты от короткого замыкания подводящего кабеля. Двухэлементные предохранители с адекватной отключающей способностью могут использоваться для защиты от короткого замыкания для однофазных цепей и постоянного тока. концевые кабельные цепи.

«Соответствующая отключающая способность» означает, что предохранитель или автоматический выключатель способен отключать максимальный ток короткого замыкания, который цепь может проводить, без разрушения устройства.

Этот раздел требует, чтобы защита от короткого замыкания была обеспечена для каждого незаземленного провода питания. Следовательно, в системах постоянного тока, в которых не заземлена ни одна полярность, должны быть предусмотрены защитные элементы как для положительной, так и для отрицательной линии.Это требует использования предохранителей каждой полярности или двухполюсного автоматического выключателя.

Должны быть предусмотрены визуальные средства отключения питания от подводящих кабелей, чтобы можно было легко определить, обесточен ли кабель. Закрытые автоматические выключатели неприемлемы в качестве визуального доказательства отключения питания. Вилки и розетки, расположенные у автоматического выключателя, будут приемлемы в качестве видимых средств отключения питания.

77.603 Крепление висячих кабелей к оборудованию
Если используется тензодатчик, он должен быть спроектирован и установлен таким образом, чтобы предотвратить повреждение оболочки кабеля.Кабельные захваты, такие как захваты Келлемса, прикрепленные к машине, могут использоваться вместо зажимов для натяжения.

77.606 Продольные кабели под напряжением; Обращение
Другие защитные устройства, такие как изолированные рукава, изолированные куртки, изолированные фартуки, изолированные крюки для переноски кабеля и т. Д., Требуются настоящим Разделом, когда они необходимы для предотвращения контакта подводящего кабеля под напряжением с телом или одеждой кабельного манипулятора.

77.606-1 Перчатки резиновые; Минимальные требования
Резиновые перчатки с номинальным напряжением не менее 20 000 вольт должны использоваться при работе с подводящими высоковольтными кабелями под напряжением, независимо от того, какие другие защитные устройства используются.

Подчасть H …. Заземление

77.700-1 Утвержденные методы заземления
Утвержденные методы заземления металлических корпусов электрического оборудования, получающего питание от незаземленных систем переменного тока, содержатся в Разделе 77.701-1.

Утвержденные методы заземления металлических корпусов электрооборудования, питаемого от систем постоянного тока, содержатся в Разделе 77.701-2.

Подчасть H не определяет утвержденные методы заземления металлических корпусов стационарного оборудования, получающего питание от низко- и средневольтных глухозаземленных систем переменного тока.Тем не менее, Раздел 77.701 требует, чтобы такие ограждения были заземлены методами, утвержденными уполномоченным представителем Секретаря. Инспектор не должен утверждать какой-либо метод заземления, который не включает прочное соединение с заземляющим проводом, который проходит до точки заземления источника питания. Заземленный силовой провод жестко заземленной системы переменного тока может служить заземляющим проводом оборудования только между заземленной точкой источника питания и заземленным корпусом средства отключения обслуживания здания или другого стационарного объекта.Точка заземления источника питания и металлический корпус каждого средства отключения обслуживания должны быть подключены к приемлемой заземляющей среде, такой как металлические ватерлинии, имеющие низкое сопротивление относительно земли, поле заземления с низким сопротивлением и т. Д. указать утвержденные методы заземления металлических корпусов переносного или мобильного оборудования, получающего питание от высоковольтных систем, поскольку требования к заземлению таких корпусов конкретно содержатся в Разделе 77.802.

В этом разделе указаны утвержденные методы заземления металлических оболочек, брони и кабелепроводов, закрывающих силовые провода. Утвержденные методы заземления, перечисленные в этом разделе, аналогичны тем, что для каждого из них требуется надежное соединение с приемлемой заземляющей средой. В системах с заземленным сопротивлением единственной приемлемой средой заземления является заземленная нейтраль системы. В других системах приемлемая наземная среда включает:

Металлические ватерлинии, имеющие низкое сопротивление относительно земли;
Поле заземления с низким сопротивлением; или
Любая другая среда заземления, обеспечивающая отсутствие разницы потенциалов между металлическими корпусами и землей.

Следует подчеркнуть, что металлические корпуса всех цепей, питаемых от одной и той же системы, должны быть прочно подключены к одной и той же заземляющей среде.

Работа с электроприводом

Убедитесь, что электрическое оборудование, используемое для работы, безопасно. Вот список действий, которые необходимо предпринять для этого:

Выполните оценку рисков, чтобы определить опасности, риски, связанные с этими опасностями, и меры контроля, которые вам следует использовать.
Убедитесь, что электрическое оборудование подходит для работы и того, как оно будет использоваться.
Убедитесь, что электрическое оборудование в хорошем состоянии. В этом вам поможет буклет HSE «Обслуживание переносного и переносного электрооборудования».
Убедитесь, что оборудование подходит для источника питания, с которым оно будет использоваться, и что электропитание безопасно.
Часто бывает полезно использовать устройство защитного отключения (УЗО) между источником питания и оборудованием.
Убедитесь, что пользователь оборудования обучен безопасному использованию оборудования и может обеспечить безопасность других.
Убедитесь, что пользователь знает, какие средства индивидуальной защиты следует носить, как им пользоваться, и убедитесь, что они это делают.

Проверить соответствие электрооборудования

Оборудование должно быть физически способным выполнять эту работу, а также спроектировано и сконструировано таким образом, чтобы механические и электрические нагрузки не приводили к небезопасности оборудования.
Если окружающая среда влажная, вы можете использовать аккумуляторное или пневматическое оборудование, или оборудование, которое работает при пониженном напряжении, например, от трансформатора с выходом, центральным отводом от земли (это вдвое снижает напряжение между проводом под напряжением. и земля). Они используются в строительной отрасли и легко доступны в пунктах проката.
Если окружающая среда является проводящей с ограниченным движением (например, внутри металлического резервуара), необходимы дополнительные меры предосторожности.BS7671 «Требования к электроустановкам», Правила проводки IEE, семнадцатое издание, раздел 706, дает руководство по этому поводу.
Если есть вероятность, что поблизости есть взрывоопасная атмосфера (содержащая легковоспламеняющиеся аэрозоли, пары, газы или пыль), вы должны убедиться, что работа может быть выполнена безопасно, и что выбрано правильное оборудование. (см. Ресурсы)

[Наверх]

Проверить исправность электрооборудования

Многие неисправности рабочего оборудования можно обнаружить при простом визуальном осмотре:

Выключите оборудование и отсоедините его от сети, прежде чем начинать какие-либо проверки.
Убедитесь, что вилка правильно подключена (но только если вы компетентны).
Убедитесь, что предохранитель правильно рассчитан, проверив заводскую табличку оборудования или инструкцию.
Убедитесь, что вилка не повреждена, а кабель надежно закреплен и внутренние провода не видны.
Убедитесь, что электрический кабель не поврежден и не отремонтирован с помощью изоляционной ленты или неподходящего разъема. Поврежденный кабель должен заменить квалифицированный специалист на новый.
Убедитесь, что внешняя крышка оборудования не имеет повреждений, которые могут привести к электрическим или механическим повреждениям.
Проверьте наличие следов ожогов или пятен, свидетельствующих о перегреве оборудования.
Расположите все изогнутые провода так, чтобы они не вызывали споткнуться и не могли быть повреждены.

Если вас беспокоит безопасность оборудования, прекратите его использование и попросите компетентного лица провести более тщательную проверку.

Дополнительная информация о визуальном осмотре электрооборудования содержится в бесплатном руководстве «Домашнее задание».

Могут потребоваться дополнительные регулярные проверки, если оценка риска показывает, что это необходимо (например, если оборудование используется в суровых условиях). Эти проверки должны проводиться компетентным лицом с использованием подходящего оборудования и достаточно часто, чтобы гарантировать, что оборудование не становится небезопасным между проверками.

В таблице ниже представлен список рекомендуемых интервалов первоначального осмотра для различных типов оборудования.Комбинированная проверка и испытание может представлять собой испытание портативных устройств (PAT) или подробное испытание с помощью более сложного прибора. Вы должны убедиться, что лицо, проводящее тесты, обучено и компетентно для этого. Дополнительную информацию см. В буклете с инструкциями «Обслуживание переносного и переносного электрического оборудования».

Вам может потребоваться изменить частоту проведения проверок, если есть признаки того, что оборудование может стать небезопасным до следующей проверки.

Вид деятельности	Проверки пользователей	Визуальный осмотр	Комбинированный контроль и испытания
Аренда оборудования	НЕТ	До выдачи / после возврата	До выпуска
Строительство (подробнее см. Электробезопасность на строительных площадках)	110 В – Сеть 230 В еженедельно – Ежедневно / каждую смену	110 В – ежемесячно 230 В – еженедельно	110 В – Перед первым использованием на объекте, затем 3 раза в месяц, сеть 230 В – Перед первым использованием на объекте, затем ежемесячно
Легкая промышленность	Есть	Перед первым использованием, затем 6 раз в месяц	от 6 месяцев до 1 года
Тяжелая промышленность / высокий риск повреждения оборудования	Ежедневно	Еженедельно	от 6 месяцев до 1 года
Офисные информационные технологии, например настольные компьютеры, копировальные аппараты, факсы	№	1-2 года	Нет, если двойная изоляция, в противном случае до 5 лет
Не переносное оборудование с двойной изоляцией, например, вентиляторы, настольные лампы	№	2-3 года	№
Переносное оборудование с двойной изоляцией (класс II), например, некоторые средства для мытья полов, кухонное оборудование и утюги	Есть	от 6 месяцев до 1 года	№
Заземленное оборудование (класс I), например электрические чайники, некоторые средства для мытья полов	Есть	от 6 месяцев до 1 года	1-2 года
Оборудование, используемое населением, например, в гостиницах	Сотрудник	3 месяца	1 год
Кабели и вилки, удлинители	Есть	1 год	2 года

[В начало]

Убедитесь, что электрическое оборудование подходит для электроснабжения

Убедитесь, что электрическое оборудование, которое вы собираетесь использовать, подходит для источника питания, к которому вы его подключаете.Убедитесь, что напряжение правильное и источник питания может обеспечивать ток, необходимый для оборудования (требования к питанию оборудования будут указаны на его паспортной табличке).

Убедитесь, что источник питания безопасен для использования

Вы должны быть уверены в безопасности использования источника питания. Регулярные тесты, проводимые компетентным специалистом с использованием подходящего оборудования, являются хорошим способом снижения рисков. Если есть доказательства того, что источник питания может быть небезопасным, например, поврежденное оборудование или проводка, источник питания не следует использовать до тех пор, пока не будут выполнены работы по исправлению этого положения.Некоторые простые пользовательские проверки электрических розеток можно выполнить с помощью тестера электрических розеток, но важно, чтобы использовался тестер правильного типа. Если остаются какие-либо сомнения относительно безопасности электроснабжения, компетентное лицо должно: проконсультироваться.

[В начало]

Используйте устройство защитного отключения (УЗО)

Устройство остаточного тока (УЗО) может снизить вероятность поражения электрическим током, но электрический ток все же может вызвать очень серьезные или смертельные травмы, поэтому УЗО следует использовать только в качестве вторичного средства снижения риска поражения людей электрическим током.УЗО не предназначены для предотвращения воспламенения взрывоопасной атмосферы и не должны использоваться для этой цели.

Лучшее место для УЗО – встроить в главный распределительный щит, так как это означает, что электропитание постоянно защищено. Если это невозможно, электрическая розетка с УЗО или вилка в адаптере УЗО также могут обеспечить дополнительную безопасность.

Если используется электрическая розетка с УЗО или вилка в адаптере УЗО, то перед использованием пользователь должен проверить ее, нажав на кнопку «Тест».Неисправные УЗО не следует использовать и либо снимать для использования, либо маркировать как неисправные.

УЗО обнаруживает некоторые, но не все, неисправности в электрической системе и быстро отключает питание, снижая вероятность травм, вызванных электрическим током распространенного типа. Чтобы снизить вероятность травмирования людей, УЗО должно иметь ток отключения не более 30 миллиампер (мА). Для защиты от возгорания используются УЗО с более высоким током отключения.

Помните:

УЗО – ценное устройство безопасности, никогда не обходите его; если срабатывает УЗО, это признак неисправности.Перед повторным использованием проверьте систему; если УЗО срабатывает часто и в системе не обнаружено неисправностей, проконсультируйтесь с изготовителем УЗО; УЗО имеет кнопку тестирования, чтобы проверить, что его механизм свободен и функционирует. Используйте это регулярно.

Если цепи освещения защищены тем же УЗО, которое также защищает другое оборудование, неисправность, вызывающая срабатывание УЗО, также приведет к потере освещения, что может вызвать ряд рисков (например, срабатывания и падения или опасности от движущейся техники).

Полезные товары

Магазин бытовой техники

Чем должны быть укомплектованы электроустановки: Вопрос: Чем должны быть укомплектованы электроустановки? : Смотреть ответ

Чем должны быть укомплектованы электроустановки? – Ответ СДО, КАСКОР

I.

Чем должны быть укомплектованы электроустановки

Комплектация электроустановок

Правила технической эксплуатации электроустановок (стр. 9 из 19)

Требования к электроустановкам – Справочник химика 21

1910.303 – Общие. | Управление охраны труда

Качество и безопасность электромонтажа

Первоначальные испытания установки

Обезопасить существующие электроустановки

Периодические контрольные испытания установки

Оценка соответствия (стандартам и спецификациям) оборудования, используемого в установке

Декларации соответствия

Примечание: маркировка CE

Сертификат соответствия

Знак соответствия

Гарантия качества

Раздел 7G: Электробезопасность

Глава 15.36 ЭЛЕКТРИЧЕСКИЙ КОД

Глава 15.36

15.36.010 Принятие.

15.36.020 Модификации.

15.36.030 Апелляции.

15.36.040 Местные поправки к Национальному электротехническому кодексу, издание 2014 г.

Свод правил штата Калифорния, раздел 8, раздел 2300.Определения.

MSHA – Руководство по политике программы

Работа с электроприводом

Проверить соответствие электрооборудования

Проверить исправность электрооборудования

Убедитесь, что электрическое оборудование подходит для электроснабжения

Убедитесь, что источник питания безопасен для использования

Используйте устройство защитного отключения (УЗО)

Помните:

Добавить комментарий Отменить ответ
