Особенности конструкции бронированных кабелей

Современные методы прокладки кабельных линий в населенных пунктах и на территории производственных предприятий предполагают укладку и заделку кабелей в заранее подготовленные земляные траншеи. Такой способ предъявляет особые требования к гидроизоляции и защите оболочки кабеля от механических повреждений. Поэтому для устройства подземных силовых и телекоммуникационных линий допускается использовать только специальным образом защищенный - бронированный кабель.

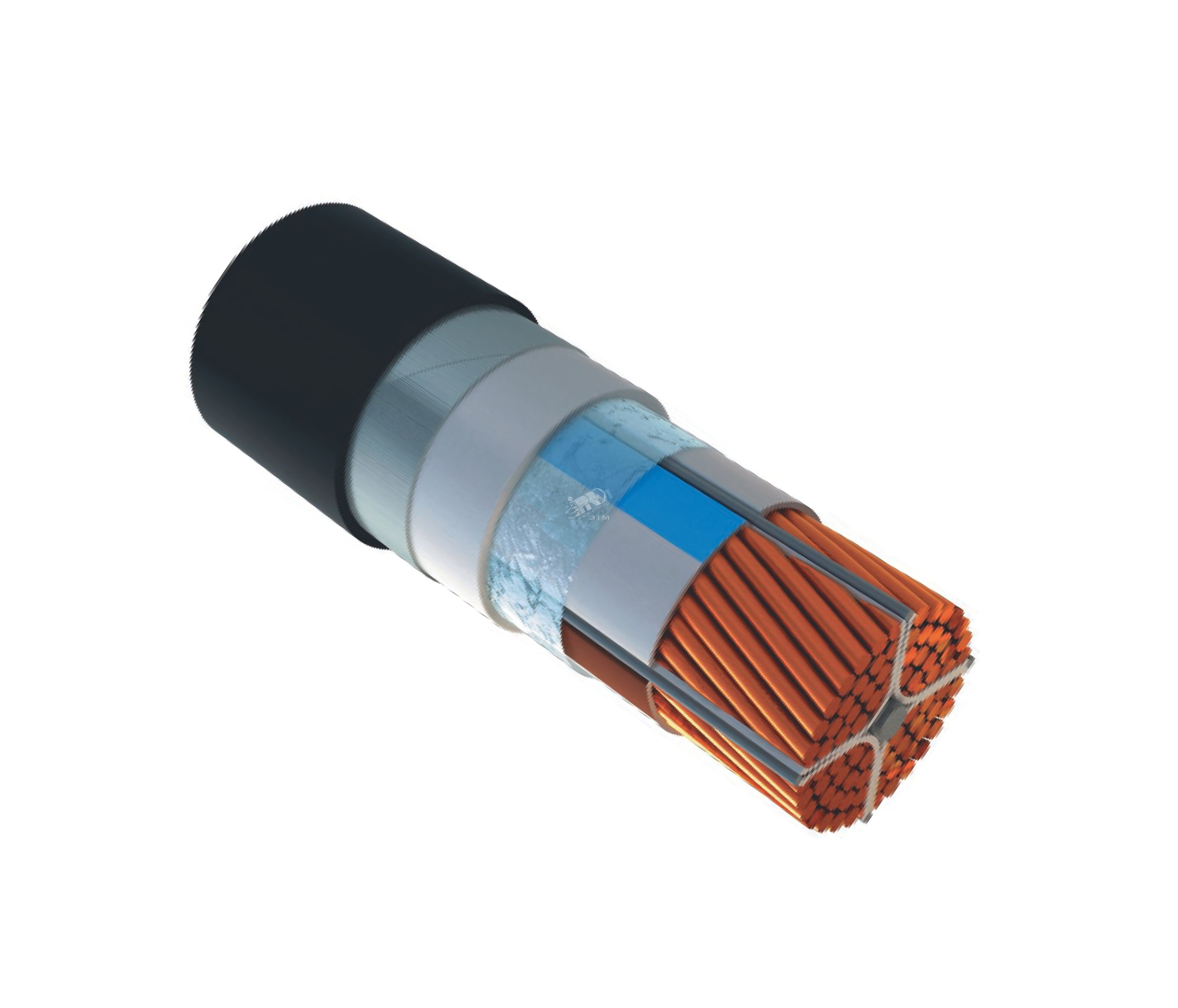

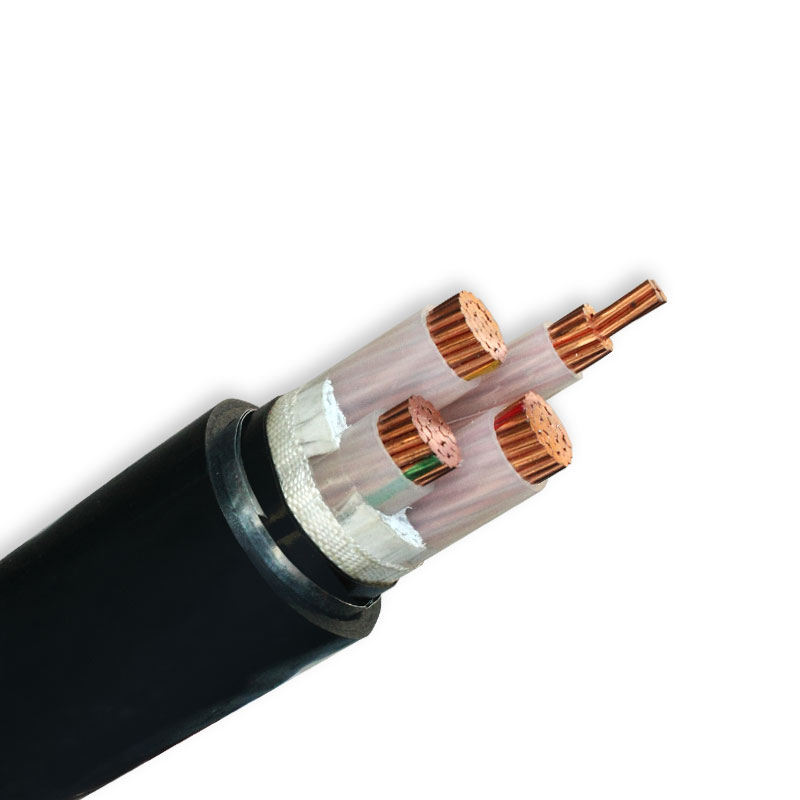

Конструктивно бронированный кабель состоит из определенного количества изолированных токопроводящих медных или алюминиевых проводников, дополнительного общего слоя изоляции из лавсана, бумаги или поливинилхлорида, оболочки гидроизоляции из ПВХ, а также металлической брони и защитного покрова из специальной кабельной пряжи.

Прочность металлического кожуха должна обеспечивать защиту от повреждений при подвижках грунта, случайных ударах и других значительных механических воздействиях.

Чтобы внешняя защитная оболочка могла обеспечить длительный срок эксплуатации подземной кабельной линии, ее изготавливают из защищенных от коррозии металлических лент или проволоки. Для кабелей различного назначения в качестве брони используются:



  • Стальная оцинкованная лента (кабель АВБ6Шв, ААБл, ВБ6Шв, ААБ2л, АПВББШВ).
  • Стальная гофрированная лента (кабель ТППэпБ6Шп-Z и оптоволокно).
  • Стальная оцинкованная проволока (ААПл, АСКл, ПвКШп). Такая защита кабеля более эффективна, так как «работает» и на сжатие, и на изгиб, и на растяжение.
  • Защитная оболочка из алюминиевой ленты (кабель ААШВ и некоторые другие).



Область применения кабеля с защитной броней

Прокладка силовых и сигнальных кабелей под землей имеет ряд преимуществ перед воздушным способом монтажа. Они не загромождают городской пейзаж, не препятствуют проезду по территории производственных предприятий, им не опасна ветровая нагрузка, ветви падающих деревьев, повреждение опор автотранспортом. Бронированный кабель обеспечивает надежную защиту от ударов, наездов и перегибов, грунтовых вод и связанной с этим коррозии, защищает от повреждения грызунами.

Данная продукция используется для подключения различного промышленного, складского и горнодобывающего оборудования, применяется во всех помещениях с высокой опасностью возникновения пожара, пролива больших количеств жидкости или случайного повреждения проводов движущимися механизмами. Расчетный срок службы большинства видов бронированных кабелей составляет не менее 50 лет.



Как «читать» маркировку бронированного кабеля / Статьи и обзоры / Элек.ру

Кабели бывают различных марок и видов. Каждый из них имеет свои особенности и предназначение. При этом нельзя сказать, какой вариант лучше, а можно лишь выбрать подходящий для конкретной задачи. Среди всего многообразия можно выделить

бронированный кабель — он используется для прокладки линии под землей и защищен от движений грунта и других механических повреждений. Такие изделия станут полезны, например, для ввода электричества в дом.

Основные типы и виды

Прежде чем перейти к основной теме нашей статьи, давайте разберемся, какие вообще кабели бывают.

Контрольные кабели — обычно состоят из набора жил от пары до нескольких десятков. Используются для сборки цепей управления и подключения групп датчиков и исполнительных механизмов. Может быть экранирован — это поможет избежать помех и придаст дополнительную прочность изделию. Пример такого кабеля — КВВГ — медный с ПВХ-изоляцией. Вначале маркировки таких кабелей обычно стоит буква К.

КВВГ

Информационные и сигнальные кабели. К ним относится витая пара, оптоволоконные. Оптоволокно может быть одномодовым и многомодовым, в зависимости от предназначения и конструкции. Телефонная «лапша» тоже относится к этому классу. Витая пара может дополняться экранами и защитными оболочками, как и другие виды кабельных изделий.

Бронированная витая пара для внешней прокладки самонесущая

Силовые кабели используются для подключения электрооборудования к питающей сети. Если в маркировке первой буквой стоит А — например АВВГ, то жилы в нём из алюминия. Если же буквы А нет, например ВВГ, то он медный. Остальные буквы говорят нам о материалах изоляции и наличии дополнительных составляющих. ВВГ — расшифровывается, как Винил-Винил-Голый, то есть два слоя изоляции из ПВХ и голая жила.

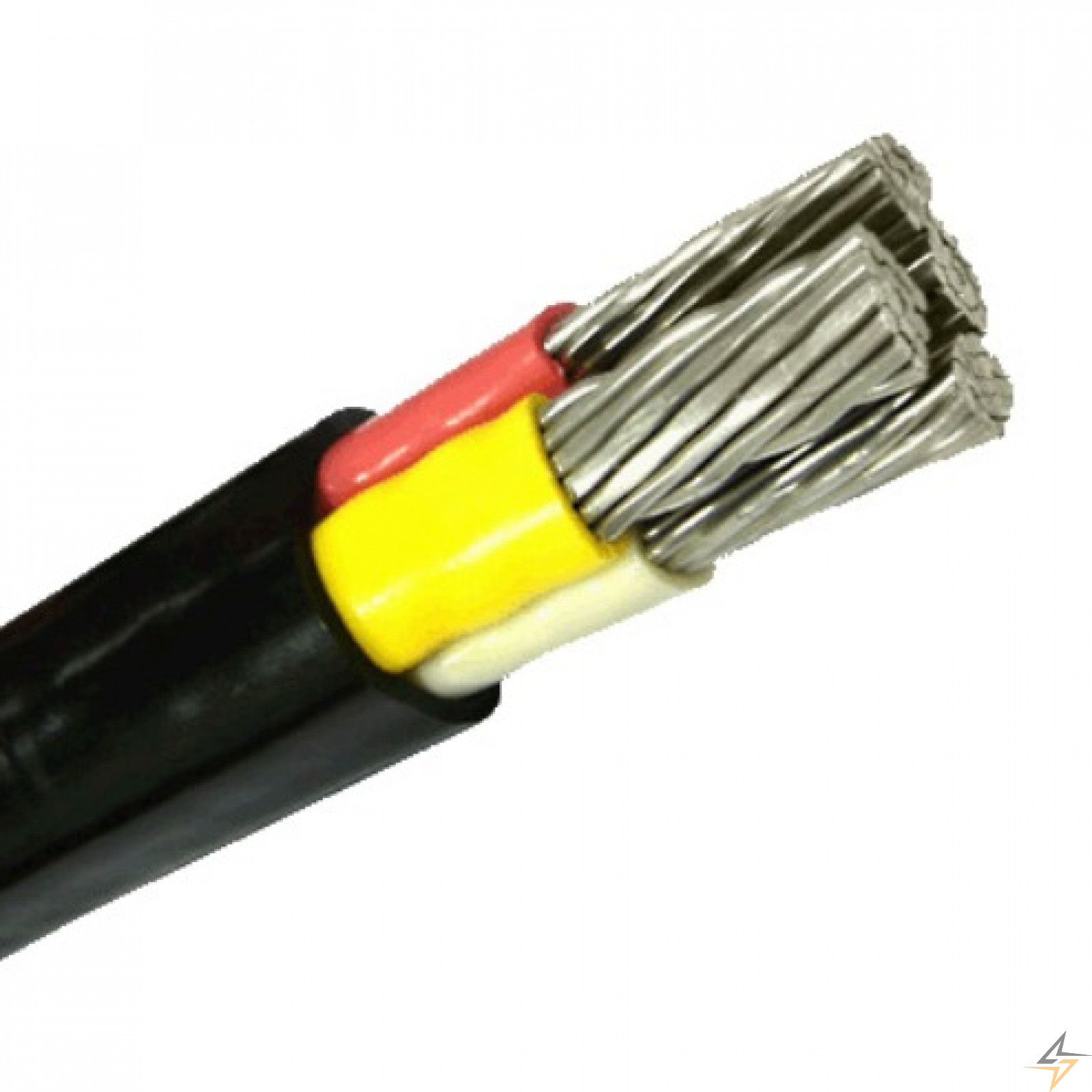

ВВГ 4×1.5

Силовой бронированный — отдельный вид изделий предназначенный для эксплуатации в сложных условиях в агрессивной срезе или при возможных механических воздействия, в том числе в грунте. Броней могут защищаться и информационные кабели. Могут быть как алюминиевыми, так и медными. В качестве примера можно привести кабель бронированный медный ВБбШв с изоляцией из сшитого полиэтилена и оболочкой из выпресованного шланга из ПВХ, и броней из стальных лент, подробнее об этом вы узнаете ниже.

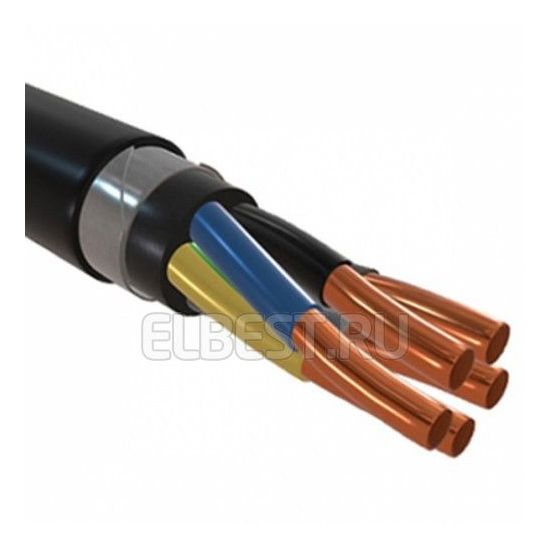

ВБбШВ с пятью жилами

Отдельное слово нужно сказать о грузонесущем геофизическом кабеле — это вид бронированных изделий применяющихся в исследовательских целях в нефте- и газодобывающей промышленности, в морских и геологических экспедициях. Носит еще одно название — каротажный.

Каротажный кабель

Маркировка кабелей со слоем брони

Защищенные изделия зачастую имеют довольно длинную маркировку. Чтобы научиться распознавать марки бронированных кабелей нужно разобраться, что значат буквы в маркировке, для этого разберем на примере нескольких марок.

У бронированного кабеля АВБбШв маркировка значит:

  • А — алюминиевые жилы;
  • В — виниловая внутренняя изоляция;
  • Б — бронированный;
  • б — без подушки;
  • Шв — внешняя оболочка в виде выпресованного ПВХ шланга.

Подобный ему ВБбШвнг расшифровывается так:

  • буквы «А» вначале нет, значит, жилы из меди;
  • В — виниловая внутренняя изоляция;
  • Б — бронированный;
  • б — без подушки;
  • Шв — внешняя оболочка в виде выпресованного ПВХ шланга.
  • нг — не распространяет горение.

Третья марка ТППэпБ — это телефонный бронированный, расшифровывается так:

  • Т — говорит о предназначении — «Телефонный»;
  • П — изоляция из полиэтилена;
  • П — изоляция из полиэтителена;
  • эп — экран из алюмополимерной ленты;
  • Б — броня из двух стольных лент.

Конструкция

С примерной расшифровкой маркировки разобрались, теперь давайте перейдем к рассмотрению общей конструкции бронированных кабелей. Он состоит из:

  1. Токопроводящей жилы из алюминия или меди.
  2. Слоя изоляции поверх жилы, обычно это ПВХ, полиэтилен или пропитанная бумага.
  3. Далее идет экран из медных проволок или же различных проводящих лент, например из металла или проводящих картонов и бумаг.
  4. Поверх экрана еще один слой изоляции.
  5. Затем идет слой брони, обычно выполненной в виде лент, тогда верхняя лента накладывается так, чтобы перекрывать стыки витков нижней ленты. Ленты как спираль на кабель.
  6. В центре кабеля может располагаться осевой элемент, это может быть стальной канат или прут из стеклопластика в покрытии или без. Он выполняет несущую роль и снимает механические нагрузки с жил.

На конце устанавливается специальная муфта для бронированного кабеля концевая — она нужна для того, чтобы слои изоляции и защиты кабеля оставались в целостности и сохранности, а жилы были разведены друг от друга и надежно заизолированы.

Концевая муфта, слева видно заземляющий проводник для брони, жилы разведены и заизолированы, на них надеты изоляторы

Для соединения строительных длин бронированного кабеля или соединения в ходе ремонтных работ при повреждениях тоже выполняется в муфтах, которые обычно заливаются битумом или другими диэлектрическими растворами. Если конкретнее, то этот пункт зависит от того на какое напряжение рассчитан кабель, чем выше напряжение, например распределительные сети 6-10кВ, тем более жесткие требования к соединениям и изоляции. При высоком напряжении наличие воздуха в соединении может быть губительным, так как происходит его ионизация, в результате чего возможно развитие разрядов.

Основные параметры

При выборе продукции следует обращать внимание на следующие параметры:

  1. Номинальное напряжение. На этот параметр обращают внимание в первую очередь, особенно если вы прокладываете линию не 0.4кВ, а 6, 10 и более киловольт. На него влияет качество и толщина изоляции.
  2. Сечение проводов и кабелей — не менее важный параметр от него зависит, какую мощность выдержит кабель.
  3. Наличие и тип брони.
  4. Наличие экрана.
  5. Класс гибкости жилы. Он играет важную роль для электромонтажа в малых пространствах, например в электрощите.

Стоит отметить, что все параметры и подробные требования описаны в государственных стандартах и ТУ на производство кабелей. Примером таких нормирующих документов являются:

  1. ГОСТ 16442-80. Стандарт на кабели ВВГ, АВВГ, АВБбШв, ВБбШв.
  2. ГОСТ 22483-77. Электрическое сопротивление жилы.
  3. ГОСТ 24641-81. Оболочки из алюминия и свинца для силовых кабелей.
  4. ГОСТ 7006-72. Защитные покровы кабелей (вариации, требования).
  5. ГОСТ 23286-78. Толщины изоляции и оболочки, испытания напряжением.
  6. ГОСТ 31996-2012. Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0.66, 1, 3 кВ.

Область применения

Бронированные кабели применяют для прокладки линии в туннелях, шахтах, траншеях. Их укладывают в землю без использования труб ПНД или защиты других типов. Но стоит отметить, что такая защита никогда лишней не бывает. Слой брони защищает от движений грунта и других вредных факторов.

Интересно:

Броня предназначена не только для защиты от повреждения лопатой или другим инструментом, но и для защиты от зубов грызунов.

Прокладка на поверхности возможна, при условии минимальных механических нагрузок и напряжений. Т.е. он должен быть зафиксирован и вероятность его растяжений и воздействия должна быть минимизирована. В быту такой кабель применяют для ввода электроэнергии в дом, или чтобы подключить гараж, летнюю кухню, флигель, сарай и другие постройки к электроэнергии. В таком случае прокладывают опять же — в грунте.

Прокладка и разделка бронированного кабеля

Разделка бронированного кабеля не так проста как у обычного. Дело не закончится как всегда простым срезанием изоляции. Для правильной разделки необходимо оголить концы кабеля и снять слои изоляции и брони на такие длины, чтобы получить надежную конструкцию пригодную для установки муфт.

Вам потребуются ножницы для резки металлических лент, они пригодятся и для толстых слоев изоляции, хотя она поддастся и монтажному ножу. Также станет полезной ножовка по металлу, пассатижи для снятия экрана и бронелент. Режут бронированные кабели ножницами НС (секторные). Они нужны для вырезания дефектных участков, отрезания лишней длины от концов.

Длины концов кабеля после разделки могут быть указаны в инструкции или документации к муфтам или специальным таблицам из соответствующей литературы.

Важно:

Разделка кабеля заключается в поступенчатом снятии защитных покровов — слоев изоляции, брони, обмоток, экранов. Каждая из ступеней отличается по длине от конца кабеля, а край покрова на этой ступени фиксируется бандажом из стальной проволоки.

На картинке показаны ступени разделки, а в таблице длины, соответствующие различным сечениям кабеля в мм. Это только один из примеров, в реальности это зависит от типа кабеля и вида соединительной или концевой муфты, однако на эти данные можно ориентироваться.

Сечение жил, кв.мм

Длина, мм

А

Б

О

П

И

Г

10-35

295

125

35

20

115-Г

35

50-95

365

135

35

20

175-Г

45

120-185

420

155

35

20

210-Г

50

240

455

160

35

20

250-Г

55

Разделка бронированного кабеля происходит по ступеням

Расшифровка обозначений:

  1. — наружный защитный покров.
  2. — броня.
  3. — свинцовая оболочка.
  4. — поясная изоляция.
  5. — фазная изоляция (жил).
  6. — жилы.
  7. — бандаж из проволоки.
  8. — бандаж из проволоки.

Какие марки использовать

Для линий 0.4 кВ используют кабели АВБбШв или медный ВБбШв. Их выпускают в диапазоне сечений от 2.5 до 240 кв. мм, а количество жил может быть от 1 до 5.

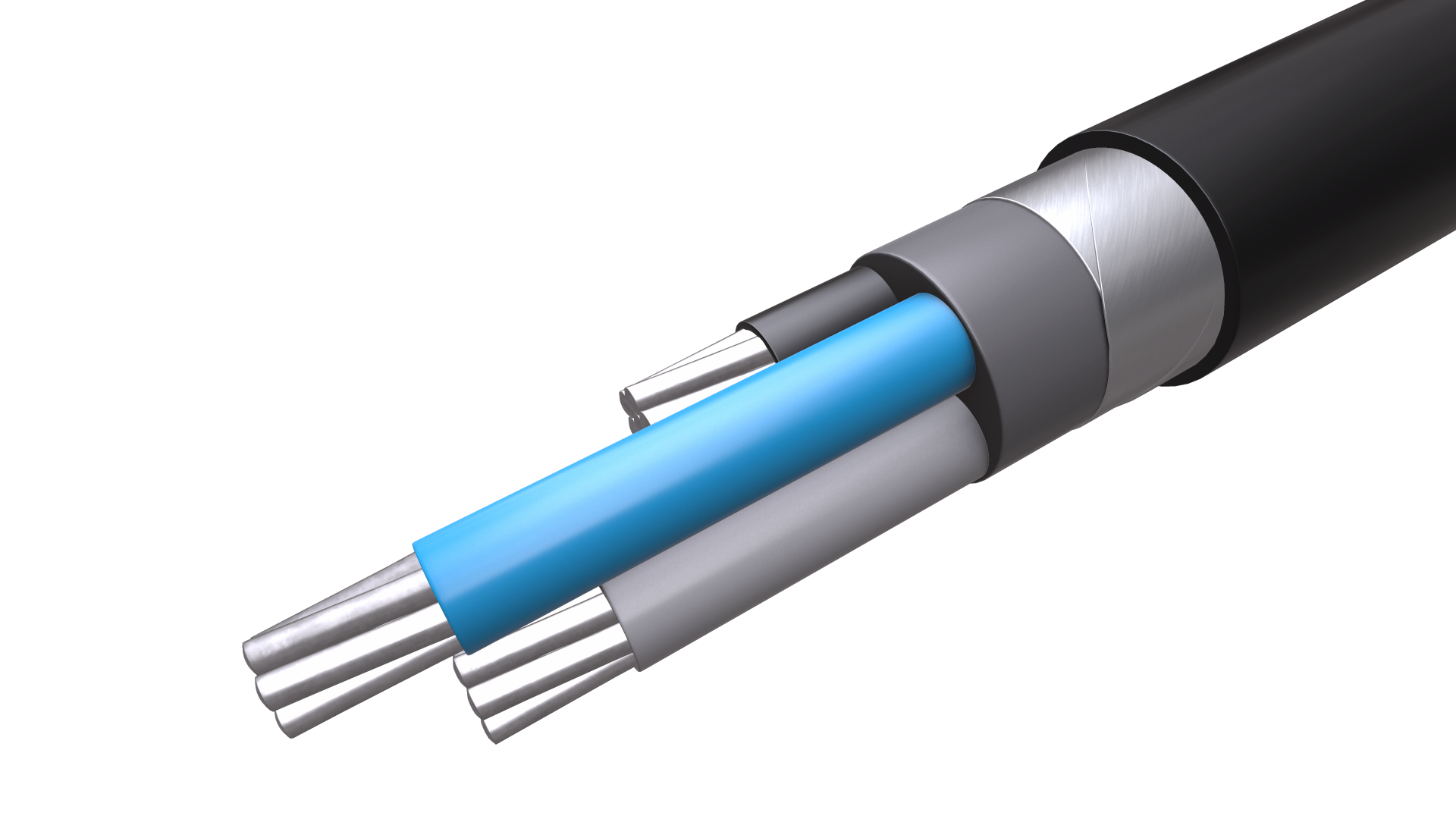

Внешний вид АВБбШв

Для высокого напряжения 6-10 и более кВ используют такие кабели из меди:

ПвПг — бронированный ВВ кабель, изоляция — сшитый полиэтилен, присутствует экран, возможна прокладка на дне водоемов и подземная прокладка, номинальное напряжение в зависимости от конкретного экземпляра 6-10кВ. Диапазон сечений жил — 50-800 кв.мм.

Внешний вид ПвПг

ЦСПГ, через дефис указывают номинальное напряжение, например ЦСПГ-10 — на 10 кв. Жилы бывают однопроволочными (в маркировке добавляют «ОЖ») и многопроволочными. Изоляция — бумажная с пропиткой, есть свинцовая оболочка, битумная подушка и стальная проволочная броня. Диапазон сечений — 25-240 кв. мм.

Внешний вид ЦСПГ

С алюминиевыми жилами:

ААБл — бронированный, номинальное напряжение 1-10 кВ. Указывается в индексе после маркировке, т.е. ААБл-6 — кабель на 6 кВ. Жилы — однопроволочные или многопроволочные. Бумажная изоляция, слой поясной изоляции из полупроводящей бумаги, далее слой алюминиевой оболочки, брони из двух стальных лент. Диапазон сечений 50-240 мм. Нельзя использовать для прокладки в вертикальном положении, но есть версия с нестекающей пропиткой для этих целей — ЦААБЛ-10. Монтаж бронированного кабеля этой марки в грунте возможнее при низкой коррозионной активности.

Внешний вид ААБл

Как проложить в земле

Марки кабеля для прокладки в земле мы рассмотрели выше, многие из них подходят и для прокладки по дну водоемов. Давайте рассмотрим чем особенности и опасности прокладки кабеля под землей:

  1. Корни деревьев, зачастую не представляют особой опасности, но всё же воздействуют на линию негативным образом.
  2. Движение грунта, в особенности содержащихся в грунте камней, кусков строительного мусора.
  3. Возможность повреждения при «раскопках» коммуникаций другими службами или при копке фундаментов для будущих зданий.

От этих факторов в какой-то мере защищает броня, иногда дополнительно кабель укладывают в защитную трубу, например ПНД или гофрированную.

Кабель в земле должен быть проложен без натяжения, свободно, возможно небольшими изгибами. В траншею перед укладкой линии подсыпается подушка из песка, она даст дополнительную защиту. Кабель засыпают грунтом, через небольшое расстояние (20-30 см выше) прокладывают сигнальную ленту яркого цвета, сейчас производятся и яркие ленты с надписями типа «ОСТОРОЖНО КАБЕЛЬ!».

Перед закапыванием и после проверяют линию на наличие КЗ, так как во время строительных работ возможны повреждения изолирующих.

Прокладка кабеля под дорогой

В случае возникновения необходимости проложить участок бронированного кабеля под дорогой, водоемом, или другими сооружениями возможны два варианта:

  1. Траншейный метод. В таком случае, если происходит прокладка под дорогой, снимается слой покрытия (асфальт и пр). Его недостатком является — повреждение дорожного полотна, итоговая стоимость с учетом восстановления.
  2. Бестраншейный метод, он же метод ГНБ или метод прокола. ГНБ расшифровывается как «Горизонтально-направленное бурение», недостатком является лишь в необходимости найти оборудование, это может быть проблемой в отдаленных регионах. Этот метод используется при прокладке и кабелей и водопроводов и других коммуникаций.

В любом случае прокладка линии под дорогой должна быть согласована с организацией ответственной за ремонт и эксплуатацию этого участка дороги, часто и с городской администрацией.

Производители

В среднем у всех производителей цена за метр кабеля одного типа приблизительно одинакова. Есть разница до 20%, также следует учитывать стоимость доставки, поэтому сравнивать цены не совсем корректно, ведь на итоговую стоимость сильно влияют и логистические затраты. Однако если вести речь о производителях, можно выделить продукцию следующих:

  • ОАО «Псковкабель», г. Псков;
  • ООО «Рыбинсккабель», г. Рыбинск;
  • ЗАО «Завод Москабель», г. Москва;
  • АО «Завод «Энергокабель», г. Москва;
  • ОАО «Кабельный завод «Энергия», г. Пролетарск;
  • АО «Сибкабель», г. Томск;
  • ООО «Томсккабель», г. Томск.

Источник: Компания ООО «СОЮЗ-ЭНЕРГО»

марки, виды, технология и особенности подземной прокладки, фото, видео, медный, алюминиевый

Автор Aluarius На чтение 4 мин. Просмотров 200 Опубликовано

Провести электричество к своему частному дому можно двумя способами: воздушкой или под землей. Второй вариант сегодня применятся чаще всего в виду отсутствия сложных монтажных работ, связанных с установкой столбов. Плюс, этот способ гораздо дешевле. Но чтобы правильно провести технологию подземной прокладки, необходимо правильно выбрать кабель. Специалисты считают, что бронированный кабель для прокладки в земле – оптимальный для этого вариант.

Конечно, никто не запрещает использовать для подводки и обычные небронированные изделия. Но их придется укладывать в трубы (полимерные или асбестовые). А это опять является усложнением работ. Во всем остальном это один и то же процесс.

Бронированный кабель

Прокладка кабеля

Как и любой строительный процесс, прокладка кабеля в земле, делится на несколько этапов. Здесь важно последовательность выполнения работ, и обязательное выполнение всех монтажных нюансов.

Этап №1 – подготовка

В первую очередь необходимо подготовить проект, который укажет контур проведения трассы. Здесь важно учитывать момент пересечения линии подземной прокладки с другими инженерными сетями, которые расположены под землей. Необходимо максимально избегать этих пересечений.

Теперь, что касается глубины траншеи. Обычно этот показатель варьируется в пределах от 80 см до 1,5 м. Все зависит от условий прокладки. К примеру, если на пути прокладки электрической трассы встречается автомобильная дорога, то сам кабель должен быть уложен под ней на глубине 1,25 м. Если траншея выкапывается на поле или лужайке (газоне), то глубина составляет 80-90 см.

Размеры траншеи для прокладки кабеля

Внимание! Выкапывать траншеи под проводку надо очень аккуратно. Особенно в местах пересечения с другими коммуникационными сетями. Здесь важно ничего не повредить.

В готовую траншею засыпается песок толщиною 15 см. Его надо обязательно утрамбовать, поливая водой. На этом подготовительный этап можно считать законченным.

Этап №2 – прокладка

Процедура прокладки кабеля под землей – операция стандартная. Его просто укладывают на песчаную подушку, соединяя между собой участки. Сложных требований в этом процессе нет. Главное – прямолинейность расположения. Если есть повороты, то они должны быть плавными. Но тут есть один момент, связанный с подвижками грунта в сезоны. Поэтому сам кабель укладывают волнообразно без натяжки.

А вот все остальное связано с защитой проводки от внешнего воздействия.

  • Если производится прокладка кабеля для освещения территории участка, то для этого используются кабеля небольшого сечения, выдерживающие небольшую мощность. Поэтому их накрывают сверху пленкой или сеткой.
  • Если это кабель для прокладки в земле, идущий на дом мощностью 1 кВт и выше, то трассу придется закрыть кирпичом или бетонными плитами. Кирпич укладывается поперек направления монтажа проводки.
Уложенный в землю бронированный силовой кабель

 Внимание! Рекомендуется каждый участок цельно протянутого кабеля проверить на сопротивление изоляционной оболочки. После соединения всех участков в одну трассу также надо провести еще один общий замер сопротивления.

Для низковольтных трасс этот показатель должен быть равен 0,5 МоМ. Тестирование производится мегомметром на 2500 В. Испытания проводится в течение одной минуты.

Итак, кабель уложен, защищен и проверен на качество. Всю траншею можно засыпать грунтом. Главное – вывести концы проводки из земли на поверхность к точкам подключения у трансформатора с одной стороны, и у дома с другой. Нередко сверху самой проводки производиться засыпка песчаным слоем толщиною 10 см, а поверх трассы закладывается сигнальная лента. Ее укладывают прямо по контуру уложенного кабеля.

Виды бронированных кабелей

Существует достаточно большой ряд бронированной кабельной продукции, которая предназначается для эксплуатации в разных условиях (климатических и грунтовых).

  • Для прокладки кабеля под землей, в которой присутствуют агрессивные вещества (солончак, болота, насыпной строительный мусор и так далее) лучше всего укладывать провод в свинцовой или алюминиевой оплетке. К примеру, кабель марки ААБл.
  • На участках, где присутствует механические нагрузки, лучше всего использовать бронированный кабель для прокладки с проволочной защитой. К примеру, ПвКШп (здесь используется стальная проволока) или ПвКаШп с алюминиевой проволокой.
  • Для стандартных грунтов можно использовать кабельную продукцию в пластиковой оболочке со стальной ленточной оплеткой, такую как ВБбШв или ПвБШв. Обе марки – медный образец.
  • Для регионов Крайнего Севера рекомендуется использовать продукцию, которая может выдержать сезонные подвижки грунта. Тот же провод ПвКШп.

Заключение по теме

Итак, теперь вы знаете, как применять силовой или осветительный кабель для прокладки в земле. Конечно, своими руками это делать не рекомендуется. Особенно когда разговор заходит о силовом электрическом контуре. В действующих законодательных актах строго прописано, что этим должны заниматься специалисты. Ведь именно они проводят все испытания и подключение к трансформатору. При этом обязательно выдается акт приемки трассы в работу. Без него вам электричество в дом не получить.

Бронированный провод. Бронированный электрический кабель — особенности и преимущества.


вббшв и вббшвнг, расшифровка и технические характеристики, медный бронированный, силовой

Бронированный кабель обладает хорошей прочностью и длительным сроком службы Любая работы должна выполняться не только быстро и качественно, но труд не должен быть напрасным. Это значит, что произведенные работы должны быть выполнены надолго. Это относиться и к монтажу различных электросетей. В данном случае важную роль играет правильный подбор материала, посредством которого будут производиться работы. Проще говоря, необходимо осуществить правильный выбор кабелей (диаметр – сечение) для проведения работ.

ВБбШв кабель бронированный: расшифровка аббревиатуры и конструкция

Для передачи электроэнергии на различные расстояния, используют токоведущие проводники в виде кабелей. Согласно некоторым факторам и условиям эксплуатации, для корректной и долговечной работы кабелей, для прокладки используют бронированные модели. Благодаря своим характеристикам, отлично себя зарекомендовали кабели следующих марок: ВБбШВ, ВБбШВнг, ВбШВ, ВбШ и ВБбШ.

Расшифровка аббревиатуры кабеля:

  • В – изоляция находящаяся внутри изготовлена и ПВХ – пластиката;
  • Бб – стальная броня из лент;
  • Шв – оболочка снаружи в виде поливинилхлоридного шланга.

Согласно техническим характеристикам и условий использования, данный кабель имеет следующую конструкцию. Токопроводящая жила из меди. В свою очередь жилы подразделяются на четыре вида и могут быть в виде одной проволоки, состоять из нескольких проволок, быть секторными или круглыми.

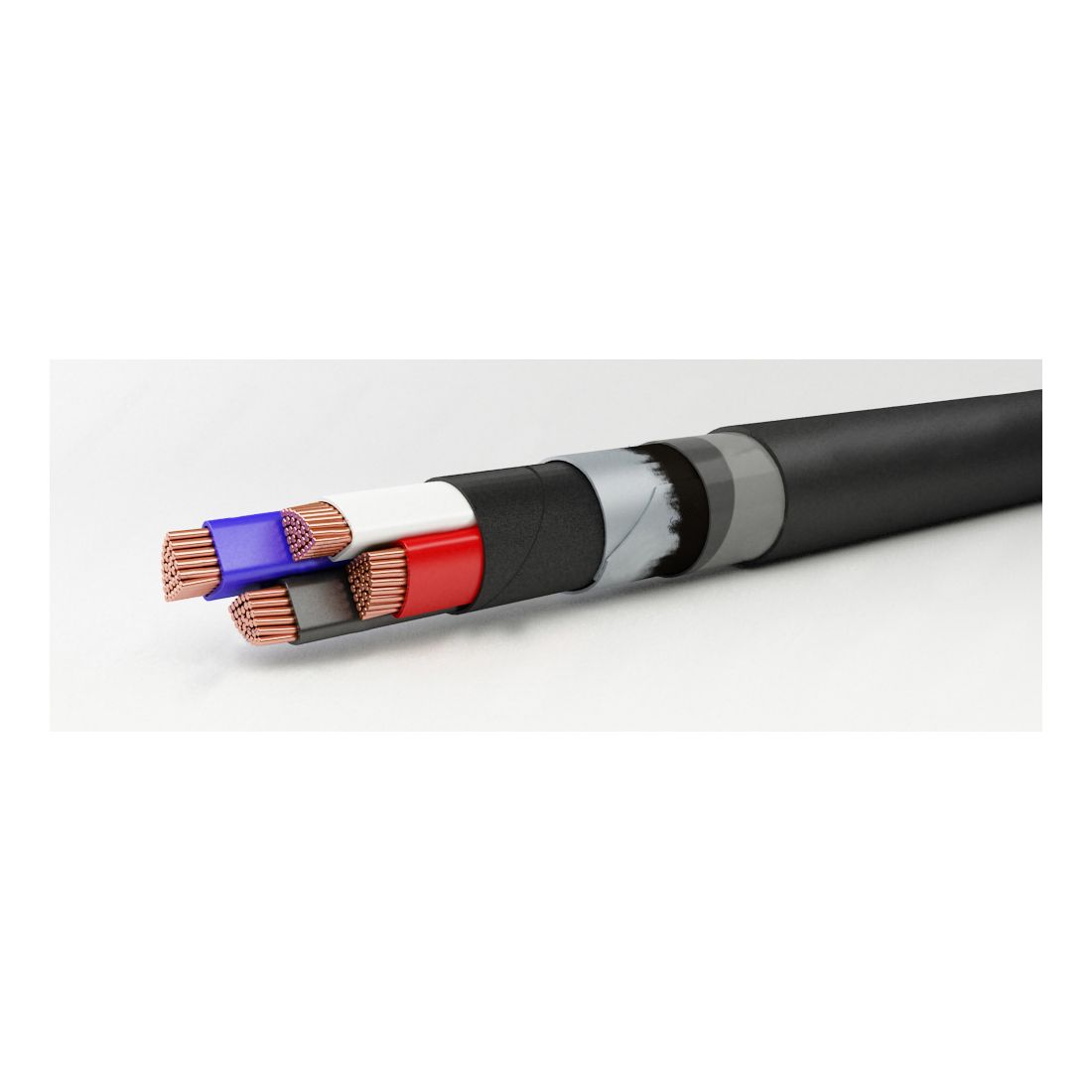

Бронированный ВБбШв кабель может отличаться по толщине

Далее идет изоляция непосредственно самих жил, поясная изоляция, экран, металлический экран, броня, прослойка и наружная оболочка. Согласно правилам ГОСТ, маркировка каждой жилы по цвету соответствует установленным стандартам.

Обратите внимание! При отсутствии вначале аббревиатуры буквы (А), можно понять что жилы кабеля медные.

Бронирование кабеля состоит из двух, уложенных внахлест стальных лент. Таким образом, стыки нижнего слоя брони перекрываются верхним слоем.

Технические характеристики кабеля ВБбШв

Под техническими характеристиками кабеля подразумевают все свойства, которыми обладает данный вид изделия. Согласно модификации и области применения, они могут отличаться.

Основные параметры:

  • Климатические условия;
  • Температура работы;
  • Частота и сила тока;
  • Стойкость к механическому воздействию;
  • Срок службы.

Согласно использованию кабеля в различных климатических условиях, кабели подразделяют на два типа, которые обозначаются аббревиатурами УХЛ (умеренно – холодный климат), и Т (тропический климат).

Данный кабель делится на виды по способу размещения. Например кабели первой категории имеют возможность размещения на открытых пространствах, а кабели пятой используют в помещениях, в которых высокая относительная влажность и нет возможности ручной регулировки.

Оптимальной рабочей температурой для кабелей ВБбШв, являются значения от -50 до +50 градусов Цельсия.

Влажность воздуха (относительная), при температуре +350С, не должна превышать значения более 98%.

Обратите внимание! Правилами разрешен монтаж кабеля без осуществления прогрева при температуре +150С.

При проведении испытаний, в зависимости от сечения кабеля установлены параметры рабочего напряжения, которые варьируются от 0,66 кВт до 1 кВт.

При правильном хранении, кабель имеет эксплуатационный период до 30 лет. Гарантия на изделие составляет 5 лет.

Кабель ВБбШв: область применения и производитель

Благодаря своим свойствам и особенностям, данные кабели прокладываются в местах с повышенными мерами безопасности и возможными механическими нагрузками.

При покупке кабеля ВБбШв следует проверить его на наличие повреждений

Кабель используется для:

  • Монтажа внутри помещений;
  • Установки в траншеях;
  • Укладки в кабельканалах;
  • Прокладки по эстакадам.

Стоит отметить, что данные кабели можно использовать не только для передачи переменного напряжения, но и для подачи постоянного. В этом случае используют только одножильные модели.

Важно знать! Кабели марки ВБбШв, используют только для монтажа стационарных электросетей.

Данные кабели применяют и для прокладывания частных сетей. Например, можно проложить кабель от дома к любой постройке на участке.

В настоящее время производителей данной марки кабеля насчитывается около десятка. Но как и любую другую продукцию подделывают. Поэтому, чтобы обезопасить себя от приобретения некачественного товара стоит знать самых известных производителей.

Медный силовой провод производят:

  • Кавказкабель;
  • Кольчугинский зваод;
  • Псковкабель;
  • Севкабель;
  • Уралкабель;
  • Камкабель;
  • Энергокабель.

Данные производители, занимают прочные позиции на рынке и давно зарекомендовали себя качеством своей продукции.

Небольшая хитрость, проверить купленный кабель на качество, достаточно легко, нужно просто измерить сечение жил, оно должно соответствовать техническим характеристикам изделия.

Медный кабель ВВГнг: характеристики

Самым распространенным в применении, является кабель с маркировкой ВВГнг. Обладая отличительными свойствами, данный кабель имеет возможность использования в различных установках и электросетях.

Характеристики медного кабеля ВВГнг следует уточнить при покупке у продавца

Кабель состоит из:

  • Медные жилы:
  • Оболочка.

Данный вид силового провода применяется для подключения стационарных электрических установок, которые работают на напряжении от 0,6 до 6 кВт, при номинальной частоте 50 Гц.

Являясь универсальным, кабель можно использовать для прокладывания в сухом или влажном помещении, на максимальной высоте, которая составляет 4300м.

Аббревиатура изделия расшифровывается следующим образом. В – винил, в – винил, г – голый. Согласно маркировке, кабель состоит из внутренней и внешней поливинилхлоридной оболочки с медными жилами, и отсутствующей брони.

Обратите внимание! Последние буквы в аббревиатуре означают, что провод не поддерживает горение.

Токопроводящая жила, имеет моно или многопроволочную конструкцию. Максимальное количество жил в кабеле составляет 6 штук. В многопроволочной жиле, отдельные провода скручены между собой.

Характеристики бронированного кабеля (видео)

Использование различных видов кабелей и проводов, направленно не только на промышленность, многие являясь многофункциональными, используются и для монтажа частных электросетей.

Добавить комментарий

6watt.ru

свойства и сфера применения, прокладка в земле

Человек использует кабельные системы для передачи электроэнергии с тех пор, как было изобретено электричество. Данная продукция выпускается в большом ассортименте, и для решения определенной задачи выбирается нужная марка. В последнее время широкое применение находит бронированный кабель — силовой электрический провод с дополнительной защитой.

Конструкция и область применения

Часто прокладка силовых кабелей ведется в местах повышенной проходимости людей и автомашин. Для исключения повреждений изоляционного слоя, которые могут создать опасную ситуацию, используется бронированный кабель, имеющий следующие составные элементы:

  1. Изоляция — материал, изолирующий жилы друг от друга. Изоляция бывает бумажной, резиновой, из ПВХ и др.
  2. Токопроводящие жилы из металла с разным сечением, количество которых может быть разным. Сами жилы бывают разные: круглые, плоские, сегментные, прямоугольные, секторные.
  3. Заполнители. Они, заполняя пространство между изоляцией, создают сегмент механической прочности и жесткости изделия. Это может быть бумага, резина, масло, полимеры и т.д. Заполнители должны иметь диэлектрические характеристики и герметизирующие свойства.
  4. Экраны — это особые оплетки провода, которые используются для уменьшения влияния электромагнитного излучения. Экраны также помогают создаваемому кабелем электрическому полю быть симметричным. Экраны изготовляются из полупроводящей бумаги, из металлов в оболочке и других материалов.
  5. Кабельная оболочка нужна для защиты от механических перегрузок и повреждений, а также от проникновения во внутреннюю часть влаги.
  6. Подушка оболочки служит для предохранения от повреждений защитных оболочек со стороны бронирующих лент.
  7. Бронированный слой представлен переплетенными оцинкованными ленточными слоями. Он защищает токоведущие жилы от разных повреждений в ходе установки и эксплуатации. Ленточная броня гораздо надежнее, чем из проволоки, но и значительно дороже.

Бронированный кабель может прокладываться как ручным, так и механическим способом в зависимости от свойств грунта и разновидности проводов. Этот кабель устойчив к высоким температурам и влажности воздуха, а также к переменам погодных условий. Сегодня большую популярность получил дизайн приусадебных участков и загородных домов.

С помощью бронированных кабельных систем устанавливают светильники, насосные устройства для полива деревьев и насаждений. Бронированный кабель в основном используется при установке подземной электропроводки, но может применяться и для работ на открытых поверхностях, когда нужна дополнительная защита от случайных повреждений.

Разновидности брони и маркировка

Броня силового кабеля изготавливается из разных материалов, от этого зависит цена и качество продукта. Изделие со стальной оцинкованной лентой можно использовать на тех участках, где имеется вероятность повреждений кабельных сетей. Кабель, оснащенный защитой в виде стальной оцинкованной проволоки, будет пригоден в условиях повышенной влажности. Кабель с броней в виде стальной гофрированной ленты является лучшим вариантом для прокладки под землей.

Для правильного подбора нужного кабеля надо знать его маркировку, стандарт которой одинаков для всех видов. Маркировочный код — это набор букв и цифр, где каждый из символов означает особое свойство или техническую характеристику изделия:

  1. Металл, из которого изготовлены токоведущие жилы. Если стоит буква "А", то это алюминиевый кабель, если же этой буквы нет, значит, кабель из меди
  2. Экран. Буква "Э" — есть экранированный слой, отсутствие "Э" говорит о том, что экрана нет
  3. Бронирующий слой. "Б" — двухленточная стальная броня, а если рядом стоит буква "б" — нет битумной подушки; "К" — проволочная броня.
  4. Форма жил. Буква "о" обозначает монолитные жилы, буква "м" — многопроволочные; "с" — сегментные; круглые — буквой "к".

На изделии могут быть указаны и другие буквы, которые указывают на противопожарные характеристики кабеля. Современные производители предлагают различные модели данной продукции.

Преимущества и недостатки

Очевидное преимущество бронированных кабельных изделий – прочность и надежность.Следует отметить следующие положительные стороны наличия в кабеле специальной брони:

  1. Устойчивость к коррозии и повышенной влажности.
  2. Большой срок службы – до 50 лет.
  3. Непритязательность к условиям хранения.
  4. Простота укладки.
  5. Устойчивость к различным температурам: от - 50 до + 50, максимальная высокая температура – 90 градусов.
  6. Широкий ассортимент дает возможность выбрать нужное бронированное изделие для применения в любой отрасли.

Нельзя умолчать и об одном имеющемся недостатке: бронированный провод не отличается гибкостью. Это не такая большая проблема, когда электрические сети прокладываются на многие километры. Когда необходимо использовать именно гибкое изделие, промышленность предлагает особый вариант кабеля, защитную роль в котором исполняет спираль из стальной проволоки.

Прокладка кабеля в земле

При проведении электроэнергии к дому можно воспользоваться воздушным и подземным способом. В последнее время чаще применяется второй, так как отпадает необходимость устанавливать столбы, а это лишние расходы и неудобства. Но для того чтобы правильно выполнить подземную прокладку, нужно выбрать провод. В качестве оптимального варианта для этого случая специалисты рекомендуют бронированный кабель для прокладки в земле.

Как и в любом деле, здесь нужно соблюдать обязательные правила и действовать по инструкции. На этапе подготовки необходимо составить проект, где будет указан путь проведения кабеля. Если это делается где-то за городом, на даче, то пересечение с другими подземными линиями вряд ли возможно, а вот в городской черте об этом нельзя забывать. Что касается глубины траншеи, то она должна быть от 80 до 150 см.

В вырытую траншею насыпается песок или особое волокно толщиной 15 см для создания тепловой подушки. Ни в коем случае нельзя использовать горючий материал. Если не удается очистить яму от мусора, то можно залить бетонный пенал.После утрамбовки подготовку можно считать законченной. При приобретении кабеля надо учитывать настоящую и перспективную нагрузку (телевизора, плиты, стиральной машины и др.).

Подготовленный провод без натяжки свободно укладывается на песчаную подушку, повороты должны быть плавными, без резких перегибов провода. Дальнейшие действия направлены на защиту проводки от внешнего воздействия:

  1. При прокладке линии для освещения участка используется кабель с небольшим сечением, он накрывается сверху пленкой или сеткой. Перед укладкой необходимо проверить участок укладки, найденные повреждения изолируются.
  2. Если же линия укладывается в земле, то траншея засыпается песком толщиной не менее 10 см, сверху закрывается красным кирпичом. Дополнительной защитой может стать сигнальная лента, распределенная по контуру проложенного кабеля. Кирпич должен быть уложен поперек направления монтажа.
  3. Необходимо обязательно сделать заземление брони, проверив на сопротивление, чтобы избежать замыкания.
  4. Траншея засыпается грунтом и утрамбовывается. При этом нельзя забывать о выведении концов провода из земли к местам подключения.

Своими руками данную работу делать не рекомендуется. Только специалисты, допущенные к работе с высоким напряжением, могут проводить подобные подключения. Кроме того, выдается специальный документ на прием трассы в работу и подключение к дому.

220v.guru

Сравнительный обзор бронированных кабелей | ЭлМикс

Бронированные силовые кабели предназначены для прокладки линий электропередач в грунте, под водой или открытым способом, когда есть вероятность воздействия на них механическим или термическим способом.

Для предохранения кабеля от таких воздействий он оснащён специальной стальной бронёй, навитой из ленты или проволоки.

Она надёжно защищает сердечник кабеля от случайного повреждения лопатой или камнями при проведении грунтовых работ, от огня и мелких грызунов, обитающих в почве.

Кроме того, бронированный кабель обладает следующими преимуществами:

  • повышенная защищённость от коррозии и влаги;
  • продолжительность работы до 50 лет и выше;
  • защита от электромагнитных излучений;
  • большой срок хранения;
  • простота укладки, не требующая дополнительных мер защиты;
  • универсальность применения.

Основными недостатками бронированного кабеля являются повышенный вес и пониженная гибкость.

Особенности маркировки и устройства бронированных силовых кабелей

В отличие от других типов силовых кабелей бронированные изделия содержат в буквенно-цифровом обозначении отечественных марок добавку в виде следующих букв:

  • «Б» - если для брони используются стальные ленты, например, АВБбШв, ААБ2л и т.д.;
  • «К» - если броня выполнена из круглой стальной проволоки, например, ПвКШп, АСКл и т.д.;
  • «П» - если броня сделана из плоской стальной проволоки, например, ААПл.

Некоторые кабели вместо стальной брони имеют свинцовую или алюминиевую защитную оболочку (АСШв, ААШв), обладающей меньшей прочностью по сравнению со стальной бронёй, но обеспечивающей большую устойчивость к коррозии и агрессивной среде.Как и вся кабельная продукция, бронированные кабели конструктивно содержат несколько токопроводящих алюминиевых или медных жил, каждая из которых изолирована бумажной или виниловой изоляцией. Вместе они образуют сердечник кабеля, помещённый в поясную изоляцию, также выполненную из пропитанной бумаги или ПВХ.

Кроме того, кабели могут иметь экранирующий слой (оплётку) из алюминиевой фольги (проволоки) для защиты от электромагнитных излучений и выравнивания электростатического потенциала, а также дополнительные защитные оболочки и шланги.

Отличительной особенностью бронированных кабелей является наличие брони, которая накручивается на сердечник из одной или двух стальных лент, придающих кабелю необходимую жёсткость и подвижность. Недостатком стальных лент является то, что кабель теряет гибкость и становится критичным к продольным нагрузкам, направленным на растяжение. Для устранения таких недостатков применяется витая броня из проволоки, которая обеспечивает большую гибкость и растяжимость кабеля. Для обеспечения устойчивости к коррозии используется оцинкованная лента и проволока.

Сравнительная характеристика наиболее популярных бронированных кабелей

АВБбШв – бронированный алюминиевый кабель, производимый для монтажа электрических сетей, питающих стационарные установки с рабочими напряжениями 660В, 1кВ и 6кВ.

Допустимые условия эксплуатации: диапазон температур - 0±500С, влажность – до 98%. Количество жил – 1,3,4,5 круглого и секторного сечения. Площадь сечения жил – (2,5-240) мм2. Материал изоляции – ПВХ. Броня из двойной стальной ленты с битумным заполнением. Срок службы более 30 лет.

ААШв – бронированный алюминиевый кабель с алюминиевой защитной оболочкой предназначен для монтажа трёхфазных электрических сетей с изолированной нейтралью с рабочим напряжением 1,6,10кВ в грунтах с повышенной кислотностью.

Допустимые условия эксплуатации: диапазон температур - 0±500С, влажность – до 98%. Количество жил – 1,3,4 секторного сечения. Площадь сечения жил – (35-240) мм2. Материал изоляции – бумага с канифольно-масляной пропиткой. Имеет экранирующий слой из токопроводящей бумажной ленты и алюминиевую защитную оболочку с битумным уплотнителем. Срок службы 30 лет и более.

ААБл – бронированный кабель с алюминиевой защитной оболочкой и бронёй из стальной ленты. Он предназначен для монтажа стационарных электросетей на напряжения 1,6,10кВ в грунтах со слабой и средней коррозионной активностью.

Допустимые условия эксплуатации: диапазон температур - 0±500С, влажность – до 97%. Количество жил – 3 или 4 секторного сечения. Площадь сечения жил – (35-240) мм2. Материал изоляции – бумага с диэлектрической пропиткой. Имеет экран из электропроводной бумаги и алюминиевую защитную оболочку с битумной подушкой. Механическая защита обеспечивается стальной бронёй из витой ленты. Наружное покрытие выполнено из стеклопряжи. Срок службы не менее 30 лет.

ААБ2л – бронированный кабель по характеристикам соответствующий предыдущей марке кабеля, отличается только тем, что в подушке брони проложен не один, а два слоя лавсановой ленты, обеспечивающих повышенную устойчивость к коррозии. Поэтому эта марка кабеля может применяться в грунтах с повышенной кислотностью.

elektrika-ok.ru

Что такое бронированный кабель и в чем его уникальность

С ним прокладывать любую электросеть будет проще, удобнее и надежнее. Бронированный кабель ничего не боится, не страшны ему вода, земля, ветер. Работать с ним в удовольствие. А еще электропроводка, выполненная с таким кабелем, прослужит долго. Что это такое, чем отличается, для чего используется? На все интересующие вопросы найдется свой ответ.

Что такое бронированный кабель

Кабель состоит из множества жилок (могут быть выполнены из различных металлов, сплавов), проводящих электричество, которые изолируются специальным ПВХ-пластиковым шлангом. Поверх этого идет дополнительная броня, состоящая из многослойной обмотки оцинкованной стальной проволокой. В результате получается сверхпрочный кабель, который качественно проводит ток, не требует дополнительной защиты от внешних факторов.

Достоинства и недостатки

Главный и основной плюс кабеля – в его прочности, несмотря на колоссальные нагрузки (электрические, механические). Это не единственный положительный пункт в списке достоинств, также следует отметить, что кабель с броней:

  • не повреждается в условиях повышенной влажности, коррозия ему не страшна;
  • спокойно выдерживает высокие и низкие температуры;
  • эксплуатируется 30-50 лет;
  • легок в монтаже;
  • вложенные деньги на покупку кабеля будут оправданы, ведь он не ломается и не требует частого ремонта;
  • богатый ассортимент позволяет подобрать такой кабель в брони, который нужен для выполнения конкретной задачи.

Несмотря на впечатляющий список плюсов, следует обратить внимание на недостатки. Кабель с броней совершенно негибкий. Если он необходим для проведения электрического тока на много километров, то данный показатель несущественен. Если же гибкость имеет значение, то следует выбирать кабель с броней, который защищен одной стальной спиралью.

Виды бронирования кабеля

Броня, которая покрывает кабель, бывает нескольких видов. Если она выполнена из ленточной оцинкованной стали, то такой провод не перерубить даже острейшей лопатой во время выкапывания рва, траншей.

Проволочная стальная защита гарантирует, что кабель не растянется, не будет поврежден под воздействием влаги.

Броню из гофрированных стальных лент чаще устанавливают для телефонных линий или используют в качестве защиты оптического кабеля. Он не повредится в случае сильных ударов, механического воздействия, выдержит нападение грызунов, пожелающих проверить его прочность на зуб.

Какие бывают виды бронированных силовых кабелей

Изделия, называющиеся АВБбШв и ВБбШв, считаются самыми востребованными и популярными. Такие кабели подойдут для сети с напряжением 0,66 – 35 кВ.

Каждая буква аббревиатуры имеет свое значение:

  • В - означает, что жилы изолированы проводниками из ПВХ;
  • Б – листовая броня состоит из двух спиралей, причем внутренняя спираль перекрывается внешней так, чтобы не было зазоров;
  • б – свидетельствует про битумную прослойку, общее жильное сечение такого кабеля от 6 кв. мм;
  • Шв – наличие внешнего ПВХ-шланга;
  • А – в продукте имеются алюминиевые жилы, если буква в названии кабеля отсутствует, значит, жилы из меди;

Различие этих двух типов кабелей – в материале, из которого изготавливались жилы. Медные жилы способны выдержать больше нагрузки, чем алюминиевые, но стоимость такого кабеля существенно дороже.

Тем, кто желает приобрести высококачественную продукцию, стоит заказывать кабель АВБбШв и ВБбШв http://elis-group.ru/vbbshv/ в «ЭЛИС-ГРУПП». Покупатели не будут разочарованы. Клиентам предлагается огромнейший выбор (причем все есть в наличии) по приятным ценам от производителей. Если необходимо, возможно заказать доставку в любой регион РФ.

cable-plus.ru

Бронированный электрический кабель — особенности и преимущества.

Современный бронированный электрический кабель применяется в различных сферах и представляет собой надежное, долговечное и эффективное изделие широкого спектра действия. Как правило, делается из классической меди и может быть 1-жильным или 2-жильным. Бывают бронированные кабели и на большее количество жил, для реализации специфических задач. Чаще всего жилы упакованы в специальную оболочку из ПВХ в форме круга или с сечением секторного типа. Хорошо себя зарекомендовали в эксплуатации в самом широком диапазоне температур (от -50 до +50 градусов по Цельсию) и могут применяться в любой климатической зоне.

Где используется бронированный кабель и в чем его отличия от обыкновенного проводника

Бронированные кабели используются для передачи электричества в тех местах, где условия эксплуатации приравнены к средним или тяжелым, а также там, где необходима максимальная надежность. В первую очередь, такие кабели применяются при прокладке траншей различного назначения. Во вторую очередь, электрические бронированные проводники такого типа служат единственным вариантом для питания между различными станциями стационарного типа и являются прекрасным решением для передачи постоянного тока (для переменного используются реже или не используются вовсе). Основные преимущества и отличия от обычных кабелей состоят в следующем.

  • Высочайшая надежность, долговечность и эффективность. Обычные кабели не могут гарантировать такое качество и срок работы, как бронированные. Поэтому для уличной прокладки силовых линий бронированные будут предпочтительнее.
  • Многоступенчатая и многослойная конструкция бронированных кабелей обеспечивает оптимальные характеристики, которые невозможно сравнить с параметрами обычных проводов — настолько всё более продуманно и качественно в целом.
  • Высокая стойкость к огню и пожарам в целом, поэтому, если требуется обеспечить электричеством объект с повышенной взрывной опасностью, бронированные кабели не имеют аналогов среди обычных проводников такого же типа и класса.

Что касается разницы в цене, то она не очень высокая. Конечно, некоторые бронированные кабели, броня которых делается из стальных лент, могут стоить достаточно дорого, но если брать усредненную статистику по интернет-магазинам за последние годы, то среднестатистическая стоимость бронированного электрического кабеля лишь на 20 % выше, чем обыкновенного.

kvantcable.ru

Бронированный кабель для безопасной передачи электроэнергии

Заключенные в оболочку и изолированные друг от друга проводники или оптические волокна образуют токопроводящие конструкции. Бронированный кабель становится силовым устройством, имеющим дополнительную защиту от всевозможных механических повреждений. Это в разы увеличивает надежность изделия, долговечность его эксплуатации. Внешняя металлическая оболочка охраняет жилы от грызунов, сильных ударов различными инструментами, агрессивной среды.

Конструктивное устройство

Бронированный кабель выпускается во множестве модификаций. Все специфические особенности каждого вида продукции зафиксированы в маркировке. Однако конструктивное устройство разнообразных типов этой продукции имеет много общих черт.

Традиционно бронированные кабели состоят из:

  • токонесущей жилы или жил;
  • изоляционного слоя каждой жилы;
  • поясной изоляции;
  • электропроводящего экрана;
  • металлического экрана;
  • брони;
  • прослойки;
  • внешней оболочки.

Помимо этого, изделия могут отличаться рядом других конструктивных особенностей. Токонесущие жилы бывают однопроволочными либо многопроволочными, круглыми или секторными. В качестве наружной оболочки могут использоваться 2 ленточно-стальных слоя. Наматывание верхнего слоя брони осуществляется таким образом, что нижние стыки обязательно перекрываются.

При безопасном использовании изделия наиболее важной конструктивной частью становится броня. Благодаря этому элементу бронированный кабель применяется для прокладки по воздуху, в земле или воде. Внешняя защита обеспечивает противостояние различным механическим либо непредвиденным воздействиям. К минимуму сводится риск аварийной опасности.

Токопроводящие сердечники обычно изготавливаются из меди или алюминия. Для мощных проводников электричества лучше применять бронированный кабель с медными жилами. Они отличаются более высокими показателями проводимости.

Виды брони

Для внешней защиты жил употребляют ленточную, гофрированную либо проволочную броню. Ленточный тип представлен переплетением 2 лент. Изготавливают их из алюминиевого сплава либо оцинкованной стали.

Гофрированная броня может выполняться в виде стальной сварной трубы. Покрывается она составом с антикоррозийными свойствами. Проволочная защита делается в виде повивов либо оплетки из алюминиевой или оцинкованной проволоки.

При незначительных растягивающих нагрузках рекомендуется применять бронированный кабель, имеющий ленточную броню из оцинкованной стали. Увеличенные растягивающие усилия требуют использования гофрированного панциря.

Прокладка конструкций с проволочной или гофрированной броней осуществляется в таких условиях:

  • регионы вечной мерзлоты;
  • скалистая почва;
  • болотистая местность;
  • речные переходы;
  • под водой.

Выбор брони обусловлен конкретными обстоятельствами монтажа. Окончательное решение диктуется техническими и эксплуатационными задачами.

Сферы применения, особенности прокладки

Бронированный кабель имеет широкую область использования. Продукт применяют при подключении электрооборудования в бытовых или промышленных условиях. Часто может использоваться для стационарной прокладки. В отдельных случаях применяется при подключении подвижных агрегатов, оборудования, установок.

Бронированный кабель сохраняет эксплуатационный свойства в температурных режимах от -50°C до +50°C. Предельный показатель длительного нагрева жил составляет +90°C. При коротких замыканиях выдерживает температуру свыше +250°C.

Прокладывается силовой кабель без лишних затрат на дополнительные защитные элементы. Отсутствует необходимость применять короба или лотки. Продукт обладает высоким порогом по максимальному изгибу жил. Эксплуатационный срок измеряется 30 годами и более.

Для успешного и надежного монтажа учитывают место и условия прокладки. Укладывание в земляных траншеях осуществляется без ограничений. Монтаж в колодцах или тоннелях возможен при допустимой влажности 98% и температуре +35°C. В холодное время года бронированный кабель может прокладываться при температурных показателях не ниже -15°C.

Земляные траншеи оборудуются подушкой из песка и гравия. Так обеспечивается дополнительная защита кабельной линии. Прокладка и эксплуатация не должны допускать деформации брони. Растягивающие нагрузки сводятся к минимуму.

Виды маркирования

Конкретный вид изделия получает цветовое, буквенное, цифровое обозначения. Маркирование в сокращенном виде заключает важную техническую информацию. Кодировке поддаются сведения о марке, разновидности, свойствах, стандартах продукции.

Для правильной и успешной идентификации указанных качеств и характеристик следует ознакомиться с общими принципами маркирования. Считывание информации помогает определиться с выбором продукции. Расшифровка условных знаков гарантирует оптимальное функциональное использование изделия.

Бронированные кабели с различными свойствами и характеристиками обозначаются цветовыми либо графическими знаками. В надписях применяются буквенные и цифровые символы. Маркировка содержит главные сведения, без которых не обойтись потребителю. Некоторые информационные знаки с достаточной точностью расшифровываются только специалистами.

Цветовые обозначения

Комфортность, надежность монтажа и дальнейшей эксплуатации обеспечивается соответствием цветовой маркировки. Применяется в изоляционном материале кабельных жил либо шин. Исходным моментом становится функциональное назначение отдельных проводов.

Цветовая маркировка бронированного кабеля учреждается в зависимости от национальных стандартов, нормативов. Многие страны стремятся соблюдать общие принципы. Изложены они в документе МЭК 60445:2010. Положения разработаны Международной Электротехнической Комиссией.

Согласно традиционным эталонам, провод заземления окрашивается в желто-зеленые тона. Иногда «земля» узнается по желто-зеленым полоскам на проводе. Наносятся они в продольной и поперечной направленности. В отдельных случаях оболочка заземления бывает чисто желтой либо чисто зеленой.

Бронированный кабель, используемый в 1-фазной или 3-фазной сети, имеет провод «рабочий ноль». Ему принято придавать синюю либо голубую окраску. Такие стандартные окрасы помогают сразу определить нулевой (нейтральный) контакт.

Самой широкой цветовой гаммой могут обозначаться фазные (силовые) провода. Они покрываются таким цветом:

  • черный;
  • белый;
  • серый;
  • красный;
  • коричневый;
  • оранжевый;
  • фиолетовый;
  • розовый;
  • бирюзовый.

Наиболее частым стандартным решением для обозначения фазного провода становится использование белой, черной, коричневой окрасок. Тот или иной окрас оболочки фазного провода зависит во многом от производителя. Современная практика предполагает применение различных ярко-насыщенных тонов для обозначения фазы.

Буквенные и цифровые отметки

Помимо цветовой символики применяется буквенная и цифровая маркировка бронированного кабеля. Буквенный артикул составляет наименование конкретного вида. Оно должно совпадать с данными ГОСТа.

Для буквенных маркировок используется общий принцип для отечественной и зарубежной практики. Каждая отдельная литера обозначает присутствие того или иного конструктивного элемента. Алфавитная направленность распространяется от внутренних составляющих к внешним. Вначале маркируются материалы токонесущей жилы, а потом — материалы оболочек.

Бронированный кабель в безопасном применении должен соответствовать допустимым токовым нагрузкам, приемлемым токам короткого замыкания. Поэтому очень важны такие параметры, как сечение и наружный диаметр. Имеют они цифровые обозначения, позволяющие рассчитывать допустимые нагрузки. Свериться с нужными данными можно по табличным значениям.

Детализированную информацию о типоразмерах и их применению всегда можно получить у специалистов. Они выберут из огромного ассортимента именно тот бронированный кабель, который лучше всего справится с предполагаемыми задачами.

Строгое соблюдение маркировки становится гарантией безопасного подключения приборов, аппаратов, распределительных устройств. Несоблюдение соответствующих обозначений вызывает неблагоприятные последствия. Их диапазон весьма широк: от короткого замыкания до поражения электрическим током. Избежать подобных опасностей позволяет внимательное ознакомление с устройством и маркировкой изделий.

normdom.ru

Прокладка в земле бронированного кабеля. Что лучше использовать

Строительство любого частного дома требует подвода электричества. В строительный вагончик или домик на огороде достаточно будет воздушной подводки. Но если дом представляет собой основательное сооружение, то тут без прокладки проводов в земле не обойтись. Закопанный кабель удобен тем, что применение его очень удобно в самых разнообразных случаях: от снабжения дома и пристроек до освещения территории. К тому же он не подвергается внешним погодным воздействиям и не портит ландшафтный дизайн.

Бронированный кабель для прокладки в земле

Кабельная продукция довольно разнообразна и использовать можно любой силовой провод. Кабельные провода могут быть как бронированными, так и без брони. В одном случае достаточно просто уложить в траншею и закопать, в другом — предварительно надо просунуть его через ПВХ трубы. В нашем случае нужен будет провод в металлической оплётке.

Особые требования к прокладываемой кабельной продукции

Требования, предъявляемые к прокладыванию подземных электрических коммуникаций, складываются из правильного поэтапного выполнения работ. Прокладка осуществляется после того как выполнен ряд условий:

  1. Естественно, что кабельные коммуникации будут проходить по максимально короткой дистанции. Однако такое не всегда удаётся и поэтому приходится обходить препятствия. Провода должны лежать на дне траншеи и ни в коем случае не иметь искривлений. То есть либо убираются препятствия в виде корней деревьев, либо огибают непроходимые участки так чтобы не получилось изломов.
  2. Глубина траншеи должна быть не меньше 75 сантиметров, а то и метра. Делается такая глубина с расчётом на создание дренажа из песка или специального волокна. Дренажная подушка должна быть из негорючих материалов.
  3. Само собой, что бронированный кабель должен быть заземлён.
  4. Если рядом пролегают два и более электропровода, расстояние между ними должно составлять от 11 сантиметров.
  5. Подключение бронепроводов к ВЛЭП осуществляется с помощью концевых муфт.
  6. Лучше всего использовать провода с медными жилами.
Прокладка бронированного кабеля в земле
  1. Прежде чем начать работы по протягиванию силовых электрических коммуникаций, следует посмотреть план и выяснить нет ли на пути препятствий. Сначала на плане, а потом на местности обозначается будущая трасса. Это будет первым пунктом электротехнических работ.
  2. На следующем этапе роется траншея. С учётом песчаной подушки, глубина траншеи под газоном будет не менее 90 сантиметров, под автомобильной дорогой — не меньше 125 сантиметров. Толщина подушки составит 15 сантиметров.
  3. Прокладка в земле уже подразумевает, что силовой кабель будет бронированный. К тому же медная проводка устойчивее к механическим воздействиям. Поперёк проложенных проводов можно положить кирпичи или бетонные плиты. Так мы защитим коммуникации от возможного механического воздействия на них. Когда прокладывание закончено и сооружена защита, необходимо сделать замеры сопротивления изоляции. Отсутствие отклонений от нормы означает исправность. После этого траншея засыпается полностью и при необходимости трамбуется.
Марка кабеля для прокладки в земле

Для прокладывания в земле используются силовые бронированные кабели определённой маркировки. Маркировка полностью зависит от грунта и условий эксплуатации. Например, грунт с высокой степенью коррозии потребует от используемого провода дополнительной прочности. Поэтому бронированным проводам не нужна дополнительная защита и они полностью подходят для использования их в любых условиях.

Обычно прокладывают бронированный медный кабель ВББШВ. По новому ГОСТу Р 53769-2010 его марка будет ВБШВ. Данные провода допускаются к использованию в траншее и по воздуху. Воздушная прокладка применяется в случаях сильной влажности грунта или других особых условиях.

Если нет в наличии медного провода, можно прокладывать алюминиевый аналог АВБбШв. Независимо от того, из какого материала изготовлены электрические провода обязательно заземляется броня.

Буквы в маркированных кабельных продуктах отображают заключённую в них информацию:

  • материал, из которого сделаны жилы;
  • какого вида изоляция применена;
  • сечение провода;
  • допустимое напряжение сети;
  • номинальная сила тока.

Рассмотрим медный продукт типа ВББШВ:

  • первая буква обозначает изоляцию жил — поливинилхлорид;
  • следующая буква подразумевает, что провода бронированные;
  • вторая буква «Б» — это слой битума;
  • две последние буквы говорят о том, что внешний шланг сделан из поливинилхлорида.
Состав силовых токопроводящих проводов

Прокладываемый в земле силовой кабель может содержать несколько жил с разноцветной изоляцией. Жилы бывают медные или из алюминия. Если это одножильный продукт, то сечение будет в пределах 2,5-625 квадратных миллиметров (квадратов). В многожильных сечение колеблется от 2,5 до 240 квадратов.

В ПВХ изоляции цвета могут изменяться:

  • белый на жёлтый;
  • красный на малиновый;
  • синий на зелёный;
  • коричневый на чёрный или жёлто-зелёный.

Если сечение будет больше 70 квадратов, то дополнительно жилы маркируются цифрами.

Следующим элементом будет поясная ПВХ изоляция, выполненная из лент. После ПВХ изоляции следует бронированный ленточный слой. Ленты брони выполняются из оцинкованной стали.

В силовых кабельных продуктах с сечением от 6 квадратных миллиметров используется битум, обмотанный полиэтилентерефталатной пленкой.

Последний составной элемент кабельного продукта — шланг ПВХ.

Преимущества проводки электрокоммуникаций в земле

Существует три вида подвода электропроводов: воздушный, подземный и комбинированный. Отличаются они не только этим, но и ценой, и степенью сложности монтажа.

  1. Самый простой это воздушный тип, когда провод по воздуху подводится от ближайшей ЛЭП.
  2. Прокладывание в грунте гораздо сложнее по исполнению. Обслуживание в случае аварий также отличается трудоёмким процессом.
  3. Самый сложный по исполнению — комбинированный. Часть участков укладывается в траншеях, а часть по воздуху. Такая прокладка самая трудоёмкая и зависит от рельефа и расположения ЛЭП.

В чём же преимущества траншейного типа проводки? Преимущества можно пересчитать по пальцам, но они стоят того, чтобы о них упомянули:

  • цена такой линии на самом деле может быть ниже воздушной;
  • правильная технология укладки, позволит избежать ремонта длительное время;
  • провод выбирается нужной длины с минимальным запасом, так как не надо учитывать провисание;
  • кабельная линия защищена от внешнего воздействия и погодных факторов;
  • эстетическая составляющая.

remontoni.guru

Какой бронированный кабель выбрать: 5 важных пунктов


ВБбШв кабель бронированный: расшифровка аббревиатуры и конструкция

Для передачи электроэнергии на различные расстояния, используют токоведущие проводники в виде кабелей. Согласно некоторым факторам и условиям эксплуатации, для корректной и долговечной работы кабелей, для прокладки используют бронированные модели. Благодаря своим характеристикам, отлично себя зарекомендовали кабели следующих марок: ВБбШВ, ВБбШВнг, ВбШВ, ВбШ и ВБбШ.

Расшифровка аббревиатуры кабеля:

  • В – изоляция находящаяся внутри изготовлена и ПВХ – пластиката;
  • Бб – стальная броня из лент;
  • Шв – оболочка снаружи в виде поливинилхлоридного шланга.

Согласно техническим характеристикам и условий использования, данный кабель имеет следующую конструкцию. Токопроводящая жила из меди. В свою очередь жилы подразделяются на четыре вида и могут быть в виде одной проволоки, состоять из нескольких проволок, быть секторными или круглыми.

Далее идет изоляция непосредственно самих жил, поясная изоляция, экран, металлический экран, броня, прослойка и наружная оболочка. Согласно правилам ГОСТ, маркировка каждой жилы по цвету соответствует установленным стандартам.

Обратите внимание! При отсутствии вначале аббревиатуры буквы (А), можно понять что жилы кабеля медные.

Бронирование кабеля состоит из двух, уложенных внахлест стальных лент. Таким образом, стыки нижнего слоя брони перекрываются верхним слоем.

Технические характеристики кабеля ВБбШв

Под техническими характеристиками кабеля подразумевают все свойства, которыми обладает данный вид изделия. Согласно модификации и области применения, они могут отличаться.

Основные параметры:

  • Климатические условия;
  • Температура работы;
  • Частота и сила тока;
  • Стойкость к механическому воздействию;
  • Срок службы.

Согласно использованию кабеля в различных климатических условиях, кабели подразделяют на два типа, которые обозначаются аббревиатурами УХЛ (умеренно – холодный климат), и Т (тропический климат).

Данный кабель делится на виды по способу размещения. Например кабели первой категории имеют возможность размещения на открытых пространствах, а кабели пятой используют в помещениях, в которых высокая относительная влажность и нет возможности ручной регулировки.

Оптимальной рабочей температурой для кабелей ВБбШв, являются значения от -50 до +50 градусов Цельсия.

Влажность воздуха (относительная), при температуре +350С, не должна превышать значения более 98%.

Обратите внимание! Правилами разрешен монтаж кабеля без осуществления прогрева при температуре +150С.

При проведении испытаний, в зависимости от сечения кабеля установлены параметры рабочего напряжения, которые варьируются от 0,66 кВт до 1 кВт.

При правильном хранении, кабель имеет эксплуатационный период до 30 лет. Гарантия на изделие составляет 5 лет.

Кабель ВБбШв: область применения и производитель

Благодаря своим свойствам и особенностям, данные кабели прокладываются в местах с повышенными мерами безопасности и возможными механическими нагрузками.

Кабель используется для:

  • Монтажа внутри помещений;
  • Установки в траншеях;
  • Укладки в кабельканалах;
  • Прокладки по эстакадам.

Стоит отметить, что данные кабели можно использовать не только для передачи переменного напряжения, но и для подачи постоянного. В этом случае используют только одножильные модели.

Важно знать! Кабели марки ВБбШв, используют только для монтажа стационарных электросетей.

Данные кабели применяют и для прокладывания частных сетей. Например, можно проложить кабель от дома к любой постройке на участке.

В настоящее время производителей данной марки кабеля насчитывается около десятка. Но как и любую другую продукцию подделывают. Поэтому, чтобы обезопасить себя от приобретения некачественного товара стоит знать самых известных производителей.

Медный силовой провод производят:

  • Кавказкабель;
  • Кольчугинский зваод;
  • Псковкабель;
  • Севкабель;
  • Уралкабель;
  • Камкабель;
  • Энергокабель.

Данные производители, занимают прочные позиции на рынке и давно зарекомендовали себя качеством своей продукции.

Небольшая хитрость, проверить купленный кабель на качество, достаточно легко, нужно просто измерить сечение жил, оно должно соответствовать техническим характеристикам изделия.

Медный кабель ВВГнг: характеристики

Самым распространенным в применении, является кабель с маркировкой ВВГнг. Обладая отличительными свойствами, данный кабель имеет возможность использования в различных установках и электросетях.

Кабель состоит из:

  • Медные жилы:
  • Оболочка.

Данный вид силового провода применяется для подключения стационарных электрических установок, которые работают на напряжении от 0,6 до 6 кВт, при номинальной частоте 50 Гц.

Являясь универсальным, кабель можно использовать для прокладывания в сухом или влажном помещении, на максимальной высоте, которая составляет 4300м.

Аббревиатура изделия расшифровывается следующим образом. В – винил, в – винил, г – голый. Согласно маркировке, кабель состоит из внутренней и внешней поливинилхлоридной оболочки с медными жилами, и отсутствующей брони.

Обратите внимание! Последние буквы в аббревиатуре означают, что провод не поддерживает горение.

Токопроводящая жила, имеет моно или многопроволочную конструкцию. Максимальное количество жил в кабеле составляет 6 штук. В многопроволочной жиле, отдельные провода скручены между собой.

Характеристики бронированного кабеля (видео)

Использование различных видов кабелей и проводов, направленно не только на промышленность, многие являясь многофункциональными, используются и для монтажа частных электросетей.

Бронированный кабель с алюминиевыми жилами

Электрический силовой бронированный кабель в своем составе имеет броню в виде обвивающих стальных лент, а наружная оболочка из ПВХ-пластиката служит надежной защитой всей конструкции от влаги и механических повреждений. Благодаря данной конструкции прокладка электросетей значительно упростилась, а имеющаяся стальная защита надежно защищает кабель, как под землей, так и на поверхности.
Тело бронированного кабеля сформировано из нескольких токопроводящих алюминиевых жил, в изоляции из силанольносшитого полиэтилена, что позволяет использовать кабель при температурах от (-50 С) до (+100 С).

Защитная броня, обвивающая внутреннюю конструкцию кабеля, представляет стальные ленты, уложенные в два слоя таким образом, чтобы полностью закрыть имеющиеся промежутки между витками.
Главным достоинством алюминиевого силового кабеля является высокие прочностные свойства и стойкость к большим механическим нагрузкам. Кроме этого, в числе его достоинств можно отметить:
- стойкость к появлению коррозии в условиях высокой влажности;
- срок службы составляет 30 лет;
- простота монтажа;
- широкий диапазон рабочих температур;
- высокая надежность и гибкость;
- широкая область применения.
Алюминиевые силовые кабели благодаря своим уникальным свойствам используются для прокладывания многокилометровых линий и подключения к электроустановкам и промышленному оборудованию.
Существуют другие разновидности брони, кроме использующихся в данном типе кабеля стальных оцинкованных лент, представляющих собой сверхпрочный материал, способный оградить кабель от механических повреждений в процессе проведения работ – удара лопатой или ковшом экскаватора. В качестве бронирующего материала могут быть использованы:
- высокопрочная оцинкованная стальная проволока, которая служит надежной защитой от воздействия влажной среды, силовых ударов и усилий на растяжение;
- гофрированные ленты из стали, которые используют для защиты бронированного оптического кабеля.
Материал токопроводящих жил в силовых бронированных кабелях также может различаться. В качестве сырья для производства токопроводящих жил используют алюминий. Кабель бронированный с медными жилами отличается от алюминиевого более высокими эксплуатационными качествами, однако цена силового кабеля с алюминиевыми жилами гораздо ниже, к тому же и вес у продукции с жилами из алюминия меньше. В связи с данными показателями алюминиевые силовые кабели завоевали широкую популярность у потребителей и имеют более обширную область применения.

Выбор кабеля для электроплиты.

Бронированный греюший кабель серии НБМК



Дополнительная информация и консультации специалистов




 pea.ru »  »  »  » Бронированный греюший кабель серии НБМК

- Оформить заказ на греющий кабель НБМК -

Общие сведения

Электрические нагревательные кабели с проволочной броней и оболочкой для обогрева лестниц, площадок, дорог, стадионов, плоских кровель, желобов, капельников

Особенности

  • Рабочая температура до 90 °С
  • Линейное тепловыделение до 25 Вт/м
  • Коррозионная стойкость
  • Повышенная устойчивость к тепловым перегрузкам
  • Высокая устойчивость к поперечным и продольным механическим нагрузкам
  • Повышенная гибкость
  • Стандартно выпускаются на рабочее напряжение 220-240 В переменного тока (380 В по заказу)

Бронированные кабели НМБК предназначены для обогрева футбольных полей и спортивных площадок. Их можно также использовать в системах ТЕПЛОЛЮКС для обогрева пола помещений большой площади, таких как торговые и выставочные залы, культовые здания.

Кабели НБМК могут также использоваться для обогрева трубопроводов и резервуаров когда требуется обеспечить не только механическую, но и коррозионную защиту нагревательных элементов.

Бронированные кабели НБМК отличаются от кабелей НБМ меньшей массой и повышенной гибкостью при сохранению высоких механических и тепловых характеристик.

Наружная полимерная оболочка повышает коррозионную стойкость кабеля и защищает от возможных повреждений при проведении сварочных работ на объекте. Поставляются в виде готовых нагревательных секций ТСОЭ с “холодными концами” и муфтами. Стандартные нагрева-тельные секции на базе кабеля НБМК для систем ТЕПЛОСКАТ имеют линейную мощность 20 Вт/м.

Технические характеристики

НБМК
Максимальная температура 70 °С
Максимальная допустимая температура без нагрузки (1000 часов суммарно) 90 °С
Минимальная температура монтажа 20 °С
Электропитание ~220-240 В (~380 В по заказу)
Сопротивление изоляции не менее 1*103 МОм*м
Минимальный радиус изгиба при эксплуатации и хранении

200 мм

Минимально допустимый радиус однократного изгиба при монтаже  35 мм
Нагревательная жила Многопроволочная из стальных оцинкованных или медных проволок
Изоляция Из сополимера полипропилена
Броня Одноповивная из стальных оцинкованных проволок
Наружная оболочка Радиационно сшитый полиэтилен
Испытательное напряжение изоляции  3750 В

Нагревательные кабели НБМК предназначены для обогрева объектов, в процессе строительства или эксплуатации которых возможны механические и коррозионные воздействия на кабель.

За счет массы металлической брони и небольшого терми-ческого сопротивления кабели НБМК обладают повышенной устойчивостью к тепловым перегрузкам. Бронированные нагревательные кабели НБМК - оптимальное решение для предотвращения обледенения элементов водосточных систем в системе ТЕПЛОСКАТ, а также дорог, пандусов, ступеней лестниц в системе ТЕПЛОДОР.

Кабели НБМК эффективно решают задачи обогрева прямо-линейных водосточных лотков большого сечения, длинных капельников, снегозадерживающих устройств в системе ТЕПЛОСКАТ.

Подробности сертификации

Российский Сертификат Соответствия РОСС RU.АЮ64.B05508

Сертификат пожарной безопасности ССПБ RU.ОП019.В00366

Сертификаты соответствия на нагревательные секции ТСОЭ: России - РОСС RU.МЕ67.B01627 Беларуси - BY/112 03.1.1.AA13663

Сертификат пожарной безопасности на секции ТСОЭ ССПБ RU.ОП019.Н00078

Гигиеническое Заключение на секции ТСОЭ 77.01.09.355.П.37124.12.2

По запросу возможна сертификация на соответствие другим национальным стандартам

Технические характеристики

НБМК
Максимальная температура 70 °С
Максимальная допустимая температура без нагрузки (1000 часов суммарно) 90 °С
Минимальная температура монтажа 20 °С
Электропитание ~220-240 В (~380 В по заказу)
Сопротивление изоляции не менее 1*103 МОм*м
Минимальный радиус изгиба при эксплуатации и хранении

200 мм

Минимально допустимый радиус однократного изгиба при монтаже  35 мм
Нагревательная жила Многопроволочная из стальных оцинкованных или медных проволок
Изоляция Из сополимера полипропилена
Броня Одноповивная из стальных оцинкованных проволок
Наружная оболочка Радиационно сшитый полиэтилен
Испытательное напряжение изоляции  3750 В

Масса и габариты

Марка Матер. нагрев. жилы Сопротивл. нагр. жилы, Ом /100 м Наружн. диаметр, мм Масса, кг / 100 м
НБМК 3х0,25с сталь
оцинк.
145 5,9 7,65
НБМК 4х0,25с 108 5,9 7,69
НБМК 7х0,25с 62 5,9 7,79
НБМК 10х0,25с 43 5,9 7,89
НБМК 10х0,3с 30 5,9 8,04
НБМК 7х0,28м медь 4,1 5,9 7,90
НБМК 7х0,37м 2,5 5,9 8,16
НБМК 7х0,42м 1,85 5,9 8,84
НБМК 7х0,52м 1,40 5,9 9,25
НБМК 7х0,85м 0,45 5,9 12,52

Параметры серейных нагревательных секций

Марка Длина нагрев. кабеля, м Мощность “горячей” секции, Вт Стартовая мощность при 5оС, Вт
ТСОЭ2-37-730 37 730 940
ТСОЭ2-43-840 43 840 1080
ТСОЭ2-57-1120 57 1120 1400
ТСОЭ2-68-1350 68 1350 1680
ТСОЭ2-82-1620 82 1620 2040

Стандартный секции на рабачее напряжение 380 В, линейная мощность 20 ВТ/М

Марка Длина нагрев. кабеля, м Мощность “горячей” секции, Вт Стартовая мощность при 5оС, Вт
ТСОЭ3-64-1250 64 1250 1600
ТСОЭ3-74-1470 74 1470 1900
ТСОЭ3-98-1950 98 1950 2500
ТСОЭ3-117-2340 117 2340 2960
ТСОЭ3-142-2800 142 2800 3500


Стандартный секции на рабачее напряжение 220-240 В, линейная мощность 25 ВТ/М

Марка Длина нагрев. кабеля, м Мощность “горячей” секции, Вт Стартовая мощность при 5оС, Вт
ТСОЭ3-64-1250 34 820 1020
ТСОЭ3-74-1470 39 960 1190
ТСОЭ3-98-1950 52 1270 1560
ТСОЭ3-117-2340 62 1540 1870
ТСОЭ3-142-2800 75 1840 2230

Стандартный секции на рабачее напряжение 220-240 В, линейная мощность 25 ВТ/М

Марка Длина нагрев. кабеля, м Мощность “горячей” секции, Вт Стартовая мощность при 5оС, Вт
ТСОЭ3-64-1250 58 1450 1800
ТСОЭ3-74-1470 68 1650 2040
ТСОЭ3-98-1950 89 2220 2730
ТСОЭ3-117-2340 107 2660 3240
ТСОЭ3-142-2800 128 3220 3900

Принадлежности

Набор комплектующих изделий для подключения питания, соединения и оконцевания греющего кабеля, а также управляющее устройство.

Для обеспечения безотказной эксплуатации и выполнения всех норм и требований по безопасности рекомендуем использовать оригинальные комплектующие компании ССТ.

Полный перечень дополнительных устройств и аксессуаров, а также сведений по их установке вы найдете в каталоге:







Дополнительная информация, консультации, цены

Мы предложим эффективное и экономичное решение. Воспользуйтесь опытом наших технических специалистов - заполните форму справа, или позвоните.

Подбор и поставка взрывобезопасного оборудования BARTEC. Кабельные муфты Raychem, Прогресс. Греющий кабель, электрообогрев.

Контактная информация
  • Руководитель направления:
    Захаров Валерий Владимирович
  • Моб. 8(926) 207-36-30
  • (495) 229-85-86 (многоканальный)
  •
    (495) 956-7100
    956-7101
    (499) 265-2890
    265-3108 (доб. 505)

  • [email protected]



Что нужно знать перед покупкой

При выполнении электрических проектов в вашем доме, как правило, вы будете использовать неметаллический или неметаллический электрический кабель, поскольку с ним легко обращаться и он недорого. Но иногда вы можете открыть стену или потолок и встретить кабель с металлической оболочкой, называемый BX. Несмотря на то, что кабель BX широко использовался в прошлом, он не ушел в прошлое. Даже в новых проектах у вас по-прежнему есть выбор: использовать кабель BX с металлической армировкой или кабель NM с пластиковой оболочкой.

Что такое кабель и провод BX?

Под альтернативными названиями, такими как кабель с металлической оболочкой, тип AC, MC, Greenfield или армированный кабель, кабель BX представляет собой набор изолированных проводов с пластиковым покрытием (обычно сечением 14 или 12), связанных вместе и защищенных лентой. хотелось металлической обшивки.Металлическая оболочка BX спирально или скручена вокруг проводов.

BX контрастирует с более новым кабелем NM, что означает «неметаллический». Вместо металлической оболочки у NM есть гладкое виниловое покрытие, которое легко рвать и протягивать сквозь отверстия в шпильках. Romex - одна из популярных марок электрических кабелей NM.

Основное различие между BX и NM заключается в том, что BX может обеспечить заземление через внешний металлический корпус. Этот кожух нужно прикрепить к металлическим ящикам.

Еще одно отличие состоит в том, что некоторые типы кабелей BX можно прокладывать в открытых местах, в помещении или на улице. Кабель и проводка NM всегда должны быть проложены в закрытом месте (обычно в стене, потолке или под полом). Всегда проверяйте местные строительные и электрические нормы, чтобы узнать, нельзя ли оставлять кабель BX незащищенным.

BX Cable Долговечность и замена

Как и в случае с любым другим кабелем, если броня порезана, порезана или порезана, провода внутри могут быть повреждены.Броня BX, хотя и намного прочнее, чем винил NM, все же может быть пробита решительным и неудачно установленным гвоздем или винтом. Однако, за исключением электрических проводов, проходящих через жесткие металлические каналы, ни один другой тип электрического кабеля не имеет такой прочной внешней оболочки, как кабель BX.

Провода внутри брони могут демонстрировать ухудшение их резиновой изоляции. Но это может быть только обнаженные концы. Если вы оторвите металлическую обшивку, вы можете обнаружить, что изоляция все еще в порядке.

Если старая проводка BX находится в хорошем состоянии и может выдерживать более высокие сегодняшние требования к мощности, обычно нет причин для ее замены. В отличие от старых трубчатых проводов начала 20-го века, оболочка провода не станет липкой и со временем не разрушится.

Кабель

BX в сравнении с электрическим кабелем NM

Кабель Кабель Виниловая оболочка кабеля Кабель Кабель Кабель
Кабель BX НМ Кабель
Рыхление BX трудно оторвать без специального инструмента. NM намного проще оторвать. Это достигается с помощью недорогого кабельный рыхлитель.
Стоимость BX дороже кабеля NM. NM обычно на 25 процентов дешевле кабеля BX, поскольку он легче поставляется и использует меньше исходных материалов.
Обработка BX тяжелый, и его трудно проходить через шпильки. Не только кабель NM светится, но и скользкое покрытие позволяет легко протянуть кабель через отверстия в шпильках.
Безопасность BX безопаснее NM, так как металлическая броня хорошо защищает от случайных пробоев. NM легко пробивается.
Заземление BX заземляется с помощью металлической брони или внутреннего заземляющего провода с зеленым пластиковым покрытием. Поскольку винил не токопроводящий, заземление обеспечивается отдельным проводом заземления из неизолированной меди в жгуте.
Резка BX распиливается ножовкой.А еще лучше использовать специальный инструмент для резки армированного кабеля. NM можно разрезать линейными плоскогубцами или даже резаком на устройстве для зачистки проводов.
Код BX принят Национальным электротехническим кодексом (NEC). NEC не принимает старые кабели BX без внутренней соединительной ленты. NM также принят NEC.

Как оторвать кабель BX

Существует два метода снятия внешней металлической брони кабеля BX: с помощью специального режущего инструмента BX или вручную с помощью плоскогубцев.

BX Режущий инструмент

Если вы планируете много резать, вы можете приобрести специальный резак BX, такой как Roto-Split. Этот инструмент стоит от 20 до 50 долларов и делает работу по разделению и разрыву кабеля BX намного проще и безопаснее, чем вручную.

Вставив кабель в паз инструмента, вы поворачиваете ручку, чтобы отрезной диск срезал металлическую оболочку. Инструмент откалиброван для резки металла, но не касается внутренних проводов.

Резка BX вручную

Броню можно разрезать и разорвать без режущего инструмента BX. Вы можете разрезать внешнюю броню ножовкой, используя крепкие кусачки для проволоки или плоскогубцы.

При использовании этого метода существует опасность порезать изоляцию внутренних проводов, не говоря уже о том, чтобы порезать пальцы об острую металлическую броню.

История развития и развития кабеля BX

BX - один из самых ранних типов электрических кабелей, разработанных как для домашнего, так и для коммерческого использования в начале 20 века.

Формы BX все еще могут быть найдены домовладельцами, ремонтирующими свои дома. Неясно, как термин «BX» стал обозначать кабель с металлической арматурой, но он может иметь какое-то отношение к продукту, впервые произведенному в районе Бронкс в Нью-Йорке.

Что покупать: кабель или провод BX?

Как домашнему электрику, работающему в домашних условиях, вам, вероятно, будет легче обращаться с электрическими кабелями марки NM или Romex, разрывать и тянуть их. Если специфика работы или электрические нормы не требуют использования кабеля BX, ваш электромонтажный проект будет выполняться быстрее с NM, проводкой в ​​пластиковой оболочке.

Кабель BX тяжелый, а его поверхность гофрирована, что затрудняет протягивание через отверстия в шпильках. Металлическую оболочку кабеля BX трудно разрезать, не надрезав внутреннюю проволоку. Кабель NM также представляет опасность защемления внутренних проводов. Но поскольку внешняя оболочка более мягкая, для ее разрезания требуется меньше усилий.

Кроме того, в то время как в магазинах товаров для дома все еще продаются кабели BX, владельцы домашних хозяйств найдут гораздо больший выбор кабелей NM в торговых точках.

Металлический армированный кабель Vs. Традиционный электрический кабель и кабелепровод

Почему выбирают кабель с металлической армировкой?
Электрический провод?

НАШЕ РЕШЕНИЕ ПОСЛЕДУЮЩИЙ ВОПРОС

КАК ЭКОНОМИТЬ С FEEDER MC

Подрядчики, использующие армированный кабель типа MC, сообщают о 50-70% экономии труда и материалов по сравнению с традиционными трубами и проводами.

Преимущества армированного кабеля

  • Устранение необходимости в кабелепроводах
  • Обеспечивает более высокую механическую защиту и долговечность
  • Требуется меньше рабочих часов при установке


Подрядчики могут легко определить возможности для армированного кабеля , потому что он может использоваться в любом приложении, где проложены обычные трубы и провода.Сюда входят промышленные, коммунальные и коммерческие проекты.

Feeder MC в основном используется в коммерческом строительстве, а MC с рубашкой широко используется в промышленности. Он разрешен для внутреннего или внешнего обслуживания, фидера или ответвленных цепей и может быть открытым или скрытым.

АЛЬТЕРНАТИВНАЯ ЭКОНОМИЯ

Металлические армированные кабельные конструкции (MC) представляют собой экономичную альтернативу традиционным трубам и проводам.Эти высокопроизводительные решения обеспечивают значительную экономию средств за счет устранения необходимости в прокладке электропроводки и трудозатрат на установку. Подрядчикам, использующим армированный кабель, требуется ограниченное тяговое оборудование, меньшее количество катушек, никаких специальных инструментов для резки или гибки и меньше времени на установку протяжек.

ПРЕИМУЩЕСТВА БРОНИРОВАННОГО КАБЕЛЯ
  • Армированные кабели обеспечивают необходимую защиту и долговечность без необходимости использования кабелепровода, колен, дорогостоящих смещений и муфт для кабелепроводов.
  • Металлическая броня устойчива к коррозии, что делает ее пригодной для участков, подверженных воздействию влаги.
  • Блокируемая броня является гибкой, в отличие от кабелепровода или даже сплошной сварной брони, что гарантирует отсутствие повреждений внутренних проводников. Кроме того, его легче установить там, где сложные, близко расположенные изгибы затруднительны для кабелепровода.
  • Для установки не требуются специальные инструменты для резки или гибки.

Эти преимущества могут означать значительную экономию материальных и трудовых затрат.

ПРИМЕР ЭКОНОМИИ ЗАТРАТ

На основе почасовой ставки электриков Союза и рекомендованного NECA рабочего времени для одиночных кабелей / кабелепроводов по сравнению с питающим кабелем MC (обновлено в феврале 2021 г.)

Метод часов на 100 минут
Оцинкованный кабелепровод и провод 3 дюйма 33,2
ПВХ 3 "кабелепровод и провод 23.2
Сервисный провод 4/0 AWG MC 7,6
(Только для целей сравнения - фактические результаты могут отличаться)

Достаточно сложно оправдать мои ожидания. Служение приходит время от времени. Продукция и услуги всегда на высшем уровне.

Быстрая обработка расценок и заказов, исключительные знания в области проводки, а команда Service Wire очень профессиональна.

ПИТАТЕЛЬ MC

Растущая цена и ограниченная доступность трубопровода могут оказать сильное влияние на прибыльность подрядчика, ставя под сомнение их способность конкурировать на рынке после пандемии. Устраните проблему с помощью Feeder MC.

Service Wire предлагает броню из гальванизированной стали или алюминия. Броня намотана на проводники по спирали и позволяет легко изгибать ее.Куртки доступны из ПВХ, ServiceCPE ® и EnviroPLUS ® (LSZH) .

Армированный кабель типа MC

можно установить в кабельный лоток, стойки, подвесы или в качестве экономичной замены кабелепровода и провода, если это указано в Национальном электротехническом кодексе (NEC).

Хотите сравнить цены? Мы обновили нашу таблицу экономии затрат на рабочую силу и материалы.Запросите копию и посмотрите, как вы можете начать экономить сегодня.

Запросить литературу

ПИТАТЕЛЬ MC

Гибкий блокируемый MC (UL 1569)

  • XHHW-2 Внутренние проводники
    Цветные, пронумерованные или полосатые проводники

В НАЛИЧИИ:
# 8 AWG - 600 тысяч кубометров
2-4 проводника
Цветовые коды 120 В и 480 В
50% земля
ПВХ, ServiceCPE ® или EnviroPLUS ® Куртка

КУРТКА MC

Гибкая блокировка типа MC (UL 1569)

  • XHHW-2 Внутренние проводники
    Цветные, пронумерованные или полосатые проводники

В НАЛИЧИИ:
AIA и GSIA
# 14 AWG - 750 тыс. Куб. Мил.
2-37 проводников
Цветовые коды 120 В и 480 В
50% земля
ПВХ, ServiceCPE ® или EnviroPLUS ® Куртка

TECK90

Гибкая блокировка типа MC (UL 1569)

  • XHHW-2 Внутренние проводники
    Цветные, пронумерованные или полосатые проводники

В НАЛИЧИИ:
AIA и GSIA
# 8 AWG - 600 киловатт миллиметра
2-19 Проводников
Цветовые коды 120 В и 480 В
50% молотый
ПВХ, ServiceCPE ® или EnviroPLUS ® Куртка

Родственные

СТАТЬИ

BX Cable / AC Lite Алюминиевый армированный кабель

120 / 208V Solid
2701-42-00 2701-60-00 14-2 Сплошной (черный, белый) 250 ' 1000' 84 0.485
2702-42-00 2702-60-00 14-3 Сплошной (черный, красный, белый) 250 ' 1000' 100 0,453
2703-42-00 2703-60-00 14-4 (черный, красный, синий, белый) 250 ' 1000'120 0,486
2704-42-00 2704-60-00 12-2 Сплошной (черный, белый) 250 ' 1000' 104 0.514
2705-42-00 2705-60-00 12-3 Сплошной (черный, красный, белый) 250 ' 1000' 133 0,535
2706-42-00 2706-60-00 12-4 (черный, красный, синий, белый) 250 ' 1000' 279 0,581
2707-42-00 2707-60-00 10-2 Сплошной (черный, белый) 250 ' 1000' 143 0.585
2708-42-00 2708-60-00 10-3 Сплошной (черный, красный, белый) 250 ' 1000' 187 0,610
2709-42-00 2709-60-00 10-4 (черный, красный, синий, белый) 250 ' 1000' 232 0,653
120/208 В многожильный
2715-40-00 2715-45-00 8-2 Многожильный (черный, белый) 200 ' 500' 214 0.755
2716-40-00 2716-45-00 8-3 Многожильный (красный, белый) 200 '500' 285 0,789
2717-32-00 2717-45-00 8-4 Многожильный 125 ' 500' 400 0,864
2719-32-00 2719-45-00 6-2 Многожильный 125 '500'552 0,951
2720-32-00 2720-45-00 6-3 Многожильный (черный, красный, синий, белый) 125 ' 500' 437 0.875
2721-30-00 2721-45-00 6-4 Многожильный 100 ' 500'329 0,835
2724-30-00 2724-45-00 4-3 Многожильный (черный, красный, белый) 100 ' 500' 635 0,975
2725-30-00 2725-45-00 4-4 Многожильный (черный, красный, синий, белый) 100 ' 500' 812 1.062
2728-30-00 2728-45-00 3-3 Многожильный (черный, красный, белый) 100 ' 500' 765 1,028
2729-30-00 2729-45-00 3-4 Многожильный (черный, красный, синий, белый) 100 ' 500' 1004 1,173
2726-30-00 2726-45-00 2-3 многожильный (черный, красный, белый) 100 ' 500' 909 1.093
2727-30-00 2727-45-00 2-4 Многожильный (черный, красный, синий, белый) 100 ' 500' 1173 1,195
277/480 В твердый
2704N42-01 * 2704N60-01 * 12-2 Сплошной (коричневый, серый) 250 ' 1000' 104 0,514
2705N42-01 * 2705N60-01 * 12-3 Сплошной (коричневый, оранжевый, серый) 250 ' 1000' 133 0.535

Серия армированных кабелей AC / BX для медицинских учреждений

Кабельная продукция переменного тока от AFC Cable Systems ® существует с момента начала деятельности AFC в 1926 году. За это время компания AFC начала производить две разновидности гибких армированных кабелей (тип AC). Это стандартный кабель переменного тока и кабель HCF, предназначенный для использования в медицинских учреждениях. Оба этих кабеля переменного тока оснащены системой идентификации ColorSpec ® .

Оригинальный кабель переменного тока AC-90 ® разработан для большинства коммерческих, промышленных и многоквартирных распределительных цепей, служб питания, освещения, управления и сигнальных цепей.Был представлен дополнительный кабель переменного тока, разработанный компанией AFC, который получил название AC-Lite ® . Это просто вариант AC-90 ® , но вместо него используется алюминиевая броня.

Кабель переменного тока больничного класса - это вторая разновидность гибкого армированного кабеля, разработанная AFC и получившая название HCF. Этот кабель HCF предназначен для использования не только в больницах, но и в других областях ухода за пациентами. Продукт HFC идеально подходит для таких применений благодаря добавлению зеленого изолированного медного заземления.Он обеспечивает резервное заземление или изолированное заземление, создавая дополнительный уровень безопасности, если это необходимо в этих медицинских средах.

Система идентификации ColorSpec ® , с которой разработаны эти кабели, предназначена для помощи в идентификации гибких армированных кабелей на расстоянии. Стальной трос AC-90 ® поставляется с черной броней, AC-Lite ® - с простой серебряной броней, а кабели HCF-90 ® - с зеленой броней. Кроме того, все кабели переменного тока AFC имеют маркировку фазы, нанесенную непосредственно на броню для дополнительной идентификации без дополнительного этапа открытия панели для определения фазного напряжения.Проводники изолированы влаго- и огнестойкой бумажной пленкой, которая соответствует всем применимым требованиям OSHA и HUD.

Кабели переменного тока

могут быть проложены различными способами, вне зависимости от того, открыты они или скрыты, установлены на поверхности, заделаны штукатуркой или кирпичом, за исключением влажных или сырых мест, пустот в кирпичных блоках или стенах, выложенных плиткой, под фальшполами, над подвесными потолками. и многое другое. Кабель HCF также может быть проложен в этих местах, но также включает в себя дома престарелых, больницы, стоматологические кабинеты, клиники, амбулаторные учреждения, другие медицинские центры (кроме опасных мест для обезболивания) и центры обработки данных.

Давайте проверим ваши знания о кабелях

Методы подключения NEC, глава 3, включают в себя различные типы кабелей, такие как: 1) армированный кабель (тип AC) [Art. 320]; 2) кабель в металлической оболочке (тип MC) [Art. 330]; 3) кабель в неметаллической оболочке (типы NM и NMC) [Art. 334]; 4) кабель лотка питания и управления: Тип TC [Art. 336]; 5) служебный входной кабель: типы SE и USE [ст. 338].

Бронированный кабель представляет собой набор изолированных проводов от 14 AWG до 1 AWG, по отдельности завернутых в вощеную бумагу и заключенных в гибкую спиральную металлическую броню с блокировкой и внутренней соединительной полосой, плотно контактирующей с броней по всей ее длине.

Кабель в металлической оболочке (тип MC) представляет собой заводскую сборку изолированных проводов цепи с оптоволоконными элементами или без них, заключенных в броню из металлической ленты (или металлической оболочки) [разд. 330,2]. Поскольку внешняя оболочка традиционного кабеля типа MC с блокировкой не указана в качестве заземляющего проводника оборудования (EGC) [разд. 250.118 (10) a.], Тип MC содержит EGC [Разд. 330.108]. Существует кабель типа MC, в котором металлическая оболочка сочетается с оголенным EGC, который квалифицирует кабель как EGC [разд.250.118 (10) b.] ( рис. 1, ).

Кабель с неметаллической оболочкой (типы NM и NMC) включает два или более изолированных проводника от 14 AWG до 2 AWG в неметаллической оболочке [разд. 334.2]. Кабель NM имеет изолированные жилы, заключенные в общую неметаллическую оболочку. Оболочка кабеля типа NMC также устойчива к коррозии.

Кабель лотка питания и управления (тип TC) представляет собой заводскую сборку из двух или более изолированных проводов под неметаллической оболочкой [разд.336,2].

Служебный входной кабель представляет собой одно- или многожильную сборку с общей оболочкой или без нее, используемую в основном для служебных целей [разд. 338,2]. Кабели типа SE и SER имеют огнестойкое влагостойкое покрытие. Кабель SER имеет изолированную нейтраль (в результате получается три изолированных проводника) с неизолированным EGC. Кабель SER круглый, а 2-проводный кабель SE плоский. Кабель типа USE предназначен для подземных применений; его покрытие влагостойкое, но не огнестойкое.

использует

Тип Кабель переменного тока

Можно использовать бронированный кабель для [Разд. 320.10]:

(1) Фидеры и ответвления в открытых или скрытых установках.

(2) Лотки кабельные.

(3) Сухие места.

(4) Заложен в штукатурку или кирпич, за исключением сырых или влажных помещений.

(5) Воздушные пустоты, не подверженные чрезмерной влажности или сырости.

Вы также можете установить армированный кабель в приточном пространстве, если он указан для использования в помещении для кондиционирования воздуха [разд.300.22 (C) (1)] Однако вы не можете его использовать [Разд. 320,12]:

(1) При наличии физического повреждения.

(2) В сырых или влажных местах.

(3) В воздушных пустотах стен из кирпичной кладки или плитки, где такие стены открыты или подвержены чрезмерной влажности или сырости.

(4) В случае воздействия коррозионных условий.

Кабель типа MC

Общие области применения кабеля с металлической оболочкой (тип MC) включают [разд. 330,10 (А)]:

(1) В ответвлениях, фидерах и службах.

(2) В цепях питания, освещения, управления и сигнализации.

(3) В помещении или на открытом воздухе.

(4) Открытые или скрытые.

(5) Непосредственно закопано, если идентифицировано для этой цели.

(6) В кабельном лотке.

(7) В дорожке качения.

(8) Как антенный кабель на мессенджере.

(9) Во взрывоопасных зонах, как разрешено в разд. 501,10 (В), 502,10 (В) и 503,10.

(10) Заложен в гипс или кирпич в сухих помещениях.

(11) Во влажных помещениях, где поверх металлической оболочки предусмотрена коррозионно-стойкая оболочка и выполняется любое из следующих условий:

а.Металлическое покрытие непроницаемо для влаги.

г. Под металлическим покрытием предусмотрена оболочка, влагостойкая.

г. Изолированные проводники под металлическим покрытием предназначены для использования во влажных помещениях.

(12) Если используются одножильные кабели, все проводники цепи должны быть сгруппированы вместе, чтобы минимизировать наведенное напряжение на оболочке [разд. 300,3 (В)].

Конкретные области применения кабеля типа MC включают [330.10 (B)]:

(1) В кабельном лотке по арт.392.

(2) Непосредственно под землей (кабели должны быть защищены согласно разделу 300.50).

(3) Устанавливается как служебный входной кабель (если установлен согласно п. 230.43).

(4) Устанавливается вне зданий; он должен соответствовать пп. 225.10, 396.10 и 396.12.

Но вы не можете его использовать [Сек. 330.12], где это:

(1) Возможны физические повреждения.

(2) Подвержены разрушающим коррозионным условиям в (a) или (b), если металлическая оболочка или броня не устойчива к условиям (или защищена материалом, устойчивым к условиям):

а.Прямое закапывание в землю или заливка в бетон, если не указано иное для применения.

г. Подвергается воздействию золы, сильных хлоридов, едких щелочей или паров хлора или соляной кислоты.

Кабель типа NM и NMC

Вы можете использовать кабели типа NM и NMC для [Разд. 334.10]:

(1) Одно- и двухквартирные жилые дома любой высоты, а также пристроенные / отдельно стоящие гаражи или складские помещения.

(2) Многоквартирные жилые дома, разрешенные для строительства типов III, IV и V.См. Приложение E для определения типов зданий [NFPA 220, Таблица 3-1].

(3) Прочие конструкции, разрешенные для строительства типов III, IV и V. Кабели должны быть скрыты в стенах, полах или потолках, которые обеспечивают тепловой барьер материала не менее 15 минут. степень чистоты, указанная в перечнях огнестойких сборок.

Но нельзя использовать кабели типов NM или NMC [разд. 334,12 (А)]:

(1) В любом жилище или строении, не разрешенном в Разд.334.10 (1), (2), (3) и (5).

(2) Открывается в полости подвесного потолка, кроме одно-, двух- и многоквартирных жилых домов.

(3) В качестве служебно-вводного кабеля.

(4) В коммерческих гаражах с опасными участками, как определено в гл. 511,3.

(5) В кинотеатрах и подобных местах, за исключением разрешенных в разд. 518,4 (В).

(6) В киностудиях.

(7) В аккумуляторных.

(8) В шахтах, лифтах или эскалаторах.

(9) Заливка цементом, бетоном или заполнителем.

(10) В любом опасном месте, кроме случаев, разрешенных другими разделами Кодекса.

И вы не можете использовать кабели типа NM:

(1) При воздействии едких паров или паров.

(2) При заделке в кирпичную кладку, бетон, саман, заливку или штукатурку.

(3) В мелкой выемке в кирпичной кладке, бетоне или самане и покрытой штукатуркой, саманом или аналогичной отделкой.

(4) Во влажных или сырых местах ( Рис.2 ). Дорожка кабельного телевидения в плите первого этажа считается влажным местом [разд. 300,5 (В)].

Тип TC Кабель

Вы можете использовать кабель лотка питания и управления (тип TC) в [сек. 336.10]:

(1) Цепи питания, освещения, управления и сигнализации.

(2) Кабельные лотки, в том числе с механически прерывистыми сегментами до 1 фута

(3) Дорожки качения.

(4) Наружные площадки, поддерживаемые проводом связи.

(5) Цепи Класса 1, как разрешено в Частях II и III Ст. 725.

(6) Цепей пожарной сигнализации без ограничения мощности в сек. 760,49.

(7) Между кабельным лотком и оборудованием, если оно соответствует гл. 336.10 (7) от a до f.

(8) Влажные места, где кабель устойчив к влаге и коррозионным агентам.

(9) Жилые дома на одну и две семьи, кабель типа TC ‑ ER разрешен по ч. II ст. 334.

(10) Непосредственно захоронен, если определен для прямого захоронения.

Но вы не можете использовать кабели типа TC [разд. 336.12]:

(1) В случае физического повреждения

(2) За пределами системы кабельных лотков или кабельных лотков, за исключением случаев, разрешенных в разд. 336,10 (4), 336,10 (7), 336,10 (9) и 336,10 (10)

(3) Подвергается воздействию прямых солнечных лучей, если не указано, что он устойчив к солнечному свету.

Кабели типа SE и USE

Вы можете использовать служебный входной кабель в качестве [разд. 338.10]:

• Служебные входные проводники, если они установлены по ст.230.

• Ответвительные цепи и фидеры, в которых проводники цепи изолированы.

Кабель

SE допускается для ответвлений и фидеров, если изолированные жилы используются для разводки цепей, а неизолированные жилы используются только для заземления оборудования ( Рис. 3 ).

Исключение: в существующих установках неизолированные проводники могут использоваться в качестве нейтрального проводника, если неизолированный нейтральный проводник кабеля исходит из вспомогательного оборудования .

Кабель

SE, используемый для ответвлений или фидеров, должен соответствовать гл. 338.10 (В) (4) (а) и (б).

(а) Внутреннее оборудование. Устанавливайте в соответствии с теми же требованиями, что и кабель типа NM - Art. 334, без гл. 334,80.

При установке в теплоизоляции допустимая нагрузка проводов 10 AWG и менее должна соответствовать номинальной температуре проводника 60 ° C (140 ° F) в соответствии с таблицей 310.15 (B) (16). Для корректировки и / или регулировки допустимой токовой нагрузки проводника используйте номинальную допустимую допустимую нагрузку проводника по температуре.

(b) Наружные установки. Поддерживайте кабель в секунду. 334,30. При прокладке под землей кабель должен соответствовать ч. II ст. 340.

Невозможно использовать кабель SE [сек. 338,12 (А)]:

(1) При физическом повреждении, если не защищено в соответствии с п. 230,50 (В).

(2) Под землей с желобом или без него.

Нельзя использовать USE-кабель [Sec. 338,12 (В)]:

(1) Для внутренней проводки.

(2) Над землей, за исключением случаев, когда защита от физического повреждения в сек.300,5 (Г).

Проверьте свой выбор

Как видите, существует много различий в разрешенном и запрещенном использовании кабелей. Знание этих правил Кодекса поможет вам выбрать правильный кабель для приложения. Как только вы это сделаете, выполните требования NEC к установке выбранного вами кабеля. На данный момент у вас еще есть много шагов для завершения работы. Чтобы не переделывать их, проверьте свой выбор кабеля, прежде чем приступить к ним.

Холт является владельцем Mike Holt Enterprises, Inc.в Лисбурге, штат Флорида. С ним можно связаться по адресу www.mikeholt.com.

Бронированный кабель по сравнению с гибким кабелем: основные различия

При передаче данных или электропитании в суровых условиях защита кабелей имеет решающее значение для безопасной и надежной работы. Здесь в игру вступают бронированные кабели. Они используются в основном в промышленности, часто в кабельных лотках и кабельных каналах. Они часто не используются в приложениях для гибкости. Хотя они могли работать там, соединительный кабель создавал слабое звено.Чтобы бороться с этим, вы должны использовать либо гибкий кабель внутри, либо незаметные провода.

Различные конструкции бронированных кабелей от Mencom Corp.

Бронированные кабели имеют металлическую оболочку определенного типа, которая является первым слоем брони. Обычно он изготавливается из переплетенного или непрерывного алюминия или нержавеющей стали, или он может быть покрыт гладкой или гофрированной металлической лентой. Согласно Mencom, который использует конструкцию из нержавеющей стали, броня защищает кабель внутри от повреждения водой из-за промывки под высоким давлением, чистящих средств и экстремальных температур.
В отличие от экрана кабеля, который часто имеет оплетку или пленку, броневой экран наматывается на кабель, что придает ему гофрированный вид.

Материалы оболочки, такие как силиконовая трубка, термопластичный эластомер или ПВХ, дополнительно защищают кабели от агрессивных химикатов, масел и солнечного света, но также предотвращают физическое повреждение в результате повторяющихся ударов, истирания нагруженными компонентами и сварочного шлака. Кроме того, большинство материалов для оболочки армированных кабелей являются огнестойкими.

Два джентльмена по имени Эдвин Гринфилд и Гас Джонсон впервые разработали бронированный кабель, или кабель BX, в начале 20 века. В нем использовалась гибкая стальная крышка, но теперь чаще используются гибкие алюминиевые трубы. Кабели с металлической оболочкой обычно представляют собой запорные тросы из оцинкованной стали или алюминия. В армированных кабелях некоторых компаний, таких как Mencom, используется тканая гибкая конструкция из нержавеющей стали.

Большая разница между этими тремя конструкциями заключается в том, как они заземлены. BX обычно шлифуют через оболочку; именно поэтому кабели BX чаще всего необходимо закапывать.Бронированные кабели также заземляются через оболочку, но могут быть открыты в определенных областях, не вызывая заземления системы. Кабели с металлической арматурой, подобные тем, которые используются в промышленных условиях, имеют заземляющий провод - обычно отожженный неизолированный медный провод - внутри жгута проводов. Это позволяет использовать их на открытых площадках, например, при проезде через фабрики и заводы, через кабельные каналы, кабельные лотки и держатели.

Бронированные кабели должны иметь класс защиты IP67 и, в частности, сертифицированы по стандартам UL и NEC.

Особая благодарность Mencom Corp. (www.mencom.com) за помощь в написании этой статьи.

Обзор требований к кабелям с металлической оболочкой | Журнал для подрядчиков по электротехнике

В Национальный электротехнический кодекс от 2002 года ( NEC ), касающийся кабеля с металлической оболочкой (тип MC), внесен ряд изменений, которые следует рассмотреть перед вашим следующим электрическим проектом. В 1999 NEC , статья 334 охватывала кабель типа MC; однако в 2002 году NEC кабель типа MC был перемещен в статью 330.Пока вы не ознакомитесь с новым местоположением в NEC , вам может потребоваться некоторое время, чтобы найти его. Однако есть более существенные изменения, чем просто перемещение статьи в главе 3.

Кабель с металлической оболочкой

представляет собой заводскую сборку из одного или нескольких изолированных проводников цепи с волоконно-оптическими элементами или без них, заключенных в броню из металлической ленты. или гладкая или гофрированная металлическая оболочка. Каждый электрический провод внутри кабеля имеет индивидуальную изоляцию и может быть медным, алюминиевым с медным покрытием или алюминием.

Раздел 330.116 требует, чтобы металлическое покрытие кабеля типа MC было одного из трех типов: гладкая (трубчатая) металлическая оболочка, гофрированная металлическая оболочка и соединяющаяся металлическая ленточная броня. Кабель типа MC с металлической ленточной броней с блокировкой должен иметь неизолированный или изолированный провод заземления оборудования в дополнение к любым другим проводам внутри кабеля.

Заземляющий провод оборудования может быть одним проводником или может быть разделен на несколько проводов, что позволяет кабелю иметь меньший общий диаметр, чем кабель, который включает только один провод заземления оборудования.Заземляющий проводник внутри кабеля и внешняя броня кабеля с соответствующим разъемом вместе образуют путь заземления для повреждения и обеспечивают любое необходимое соединение для оборудования.

В тех случаях, когда они не подвергаются физическому насилию, кабели типа MC разрешается устанавливать в качестве служебных, фидерных и ответвительных кабелей для цепей освещения, питания, управления и сигнализации. Кабель типа MC без внешней неметаллической оболочки может быть проложен в «другом пространстве, используемом для окружающего воздуха» в соответствии с Разделом 300.22 (С).

Эти кабели можно прокладывать как в помещении, так и на улице, а также в открытых и скрытых местах. Их можно сразу закопать, если они определены для такого использования. Их можно установить в кабельный лоток или в любой кабельный канал.

Кабели могут быть проложены как открытые участки или как антенный кабель на коммуникационном тросе. При установке во влажном месте металлическая крышка должна быть непроницаемой для влаги или изолированные проводники должны быть указаны для использования во влажной среде. Кабель типа MC с неметаллической оболочкой также можно использовать во влажных помещениях.

Раздел 330.10 (A) (13), касающийся разрешенного использования кабеля типа MC, содержит существенное изменение для 2002 NEC . Этот новый подраздел позволяет использовать одножильные кабели типа MC. Если используются одножильные кабели типа MC, все фазные проводники и нейтральный проводник, если это требуется для схемы, должны быть сгруппированы вместе, чтобы свести к минимуму возможность индуцированного напряжения на оболочке.

Раздел 330.116 также был изменен, чтобы требовать, чтобы любой одножильный кабель типа MC изготавливался с немагнитной оболочкой или броней.Эта немагнитная оболочка гарантирует, что магнитные линии потока не будут вызывать протекание тока по оболочке кабеля, а там, где кабели сгруппированы вместе, должна способствовать устранению потоков магнитных линий от одного проводника к другому.

Раздел 330.80 (B) содержит новый текст для определения допустимой нагрузки для этих одножильных кабелей типа MC. Однопроводные жилы типа MC могут быть сгруппированы в треугольную или квадратную конфигурацию и установлены на коммуникационном проводе. Или они могут быть сгруппированы в треугольную или квадратную конфигурацию как открытые участки с поддерживаемым свободным воздушным пространством не менее 2.В 15 раз больше наружного диаметра самого большого проводника в конфигурации, причем это пространство сохраняется между первой конфигурацией и любыми дополнительными конфигурациями.

Таблица 310.20 может использоваться для проводов с номинальным напряжением от нуля до 2000 вольт, а таблицы 310.67 и 310.68 - для проводов с номинальным напряжением более 2000 вольт.

Одно дополнительное изменение в кабеле 2002 NEC для кабеля типа MC связано с разделом 310.15 (B) (2) (a) и поправочными коэффициентами в таблице 310.15 (B) (2) (a) для таблиц 310 токовой нагрузки.С 16 по 310.21. Обычно, если кабели связаны друг с другом на длину более 24 дюймов, а количество проводников превышает три, допустимая нагрузка на каждый кабель должна быть снижена в зависимости от количества токонесущих проводников в пучке. Новый 310.15 (B) (2) (a), исключение № 5 был добавлен для исключения поправочных коэффициентов для кабелей типов AC и для кабелей MC без общей внешней оболочки при следующих условиях:

(a) Каждый кабель не может иметь более трех токоведущих проводов.

(b) Проводники должны быть выполнены из меди № 12 AWG минимум.

(c) Не более 20 токоведущих проводов скручиваются, уложены друг на друга или поддерживаются в уздечных кольцах.

Однако, если кабели укладываются в стопку или жгуты длиной более 24 дюймов без соблюдения зазора, а количество токоведущих проводников превышает 20, необходимо использовать поправочный коэффициент 60% для регулировки допустимой токовой нагрузки проводов, указанной в таблицах.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
