Бетонные лотки для кабеля


Лотки кабельные (ЛК)

УСЛОВНОЕ ОБОЗНАЧЕНИЕ: ЛК 75.30.30 ЛК – лоток кабельный 75 – длина 30 – ширина

30 – высота

Область применения:

ХАРАКТЕРИСТИКИ Лотки кабельные (ЛК):

Наименование Размеры, мм Масса,кг Объём,м3 Цена,руб Длина – l Ширина – b Высота – h
Лотки кабельные (ЛК)
ЛК 75.30.3074028028080*528
ЛК 75.30.45740280430130*910
ЛК 75.45.30740430280120*720
ЛК 75.45.45740430430 150*950
ЛК 75.45.60740430580200*1320
ЛК 75.60.30740580280130*800
ЛК 75. 60.45740580430180*1180
ЛК 75.60.60740580580230*1520
ЛК 75.60.90740580880380*2508
ЛК 75.90.45740880430230*1430
ЛК 75.90.60740880580280*1620
ЛК 75.90.90740880880430*2840
ЛК 75.120.457401180430340*2240
ЛК 75.120.607401180580400*2320
ЛК 75.120.907401180880500*3300
ЛК 75.120.1207401180
1180
680*4490
ЛК 75. 150.457401480430400*3170
ЛК 75.150.607401480580450*2600
ЛК 75.150.90 7401480880630*3650
ЛК 75.150.12074014801180780*5150
ЛК 75.180.607401780580600*3950
ЛК 75.180.907401780880730*4234
ЛК 75.180.12074017801180950*5510
ЛК 75.210.907402080880880*5680
ЛК 300.30.452990280430500*3300
ЛК 300.45. 302990430280450*2880
ЛК 300.45.602990430580800*5120
ЛК 300.60.602990580580880*5630
ЛК 300.60.9029905808801480*10200
ЛК 300.90.452990880430900*5940
ЛК 300.90.6029908805801130*6780
ЛК 300.120.45299011804301350*7830
ЛК 300.120.60 299011805801550*9300
ЛК 300.120.1202990118011802700*16200
ЛК 300. 150.45299014804301630*9780
ЛК 300.150.60299014805801850*11100
ЛК 300.150.90299014808802500*15000
ЛК 300.150.1202990148011803130*18780
ЛК 300.180.60299017805802400*14400
ЛК 300.180.90299017808802900*17980
ЛК 300.180.1202990
1780
11803780*22680
ЛК 300.210.90299020808803450*21900
ЛК 300.30.30-129902802803300,132000
ЛК 300. 45.45-129904304306000,243240
ЛК 300.60.30-129905802805300,212800
ЛК 300.60.45-129905804306800,273400
ЛК 300.60.60-129905805808800,353400
ЛК 300.60.90-1299058088014800,593400
ЛК 300.90.45-1;3 29908804309000,363800
ЛК 300.90.60-1;3299088058011300,454500
ЛК 300.90.90-1;3299088088017000,6810540
ЛК 300.120.90-12990118088019800,7911880

*На сайте может быть представлен не весь перечень продукции, подробную информацию, вам подскажут по телефонам+7 (495) 789-39-23 (Москва) или +7 (4872) 71-11-73 (Тула)

Для прокладки электросетей и коммуникаций связи используются специальные лотки кабельные железобетонные. В компании «Технология» вы можете купить кабельные лотки ЛК современной конструкции – собственное производство лотков для кабеля обеспечивает лучшие условия качества, низкую цену на кабельные лотки и быструю доставку любой партии по Москве, Туле и области.

Бетонные кабельные лотки ГОСТ 13015-2003

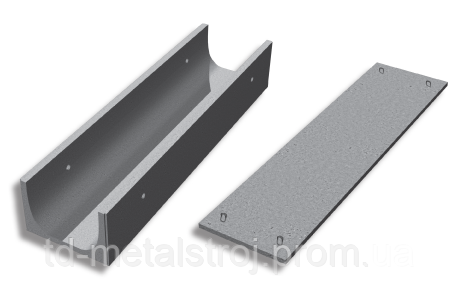

Лоток кабельный ЛК – это изделие из железобетона U-образной формы, которое обеспечивает изоляцию прокладываемых кабелей, труб и прочих коммуникаций от воздействий грунта, воды, механических повреждений и других факторов. Наиболее часто лоток под кабель используют для прокладки силовых кабелей и проводов компьютерной и телефонной связи. Полную герметичность кабельной трассы обеспечивает Ж Б лоток кабельный с крышкой. Такая сборная конструкция позволяет прокладывать любые кабельные коммуникации с большой скоростью и обеспечивает надежную сохранность: выполняется прокладка кабельных лотков, в них укладываются коммуникации, а сверху всё плотно закрывается бетонной плитой для кабельных каналов.

Железобетонные кабельные лотки выполняются из тяжелых марок бетона и стальной арматуры. При монтаже кабельных лотков необходимо подготавливать подушку из песка, а места стыков качественно обрабатывать бетоном – это обеспечит высокую эффективность и долговечность кабельной трассы. Также необходимо предусматривать деформационные швы примерно каждые 50 метров – это обеспечит сохранность канала даже в случае подвижек грунта. Правильно установленные бетонные кабельные лотки могут служить десятилетия, не теряя своих эксплуатационных характеристик.

Основное различие лотков для кабеля – это их размеры. Кабельный лоток имеет длину, ширину и высоту, которые соответствуют стандартам прокладки подземных коммуникаций. В системах кабельных лотков чаще всего используются кабельные лотки 300 и 75 см длиной. От размера зависит вес кабельного лотка и цена изделия и доставки.

Лотки для кабеля бетонные – купить в компании «Технология»

В каталоге кабельных лотков от компании «Технология» представлен большой выбор размеров – все они соответствуют стандартам ГОСТ 21509-85, выполнены из качественных материалов и проверены временем. Уточнить размеры и стоимость кабельного лотка, получить любую другую консультацию и оформить заказ Вам помогут наши менеджеры по телефонам +7 (495) 789-39-23 (Москва) или +7 (4872) 71-11-73 (Тула).

artgbi.ru

Какие бывают кабельные лотки?

Лотки для кабеля относятся к электромонтажным изделиям, использующимся при прокладке кабельных трасс и монтаже электропроводки. Они служат опорой и защищают проводники от механических повреждений. На сегодняшний день существует несколько вариантов изготовления данных изделий, поэтому далее мы решили рассмотреть основные виды и размеры кабельных лотков, применяемых в электромонтаже.

Виды лотков для кабеля

Лотки, в которые укладывается кабель, различаются конструкциями, а также материалами, из которых они изготовлены. Различия имеются и в особенностях применения. Конструкция может быть изготовлена из следующих материалов:

  • металл;
  • пластик;
  • бетон (железобетон).

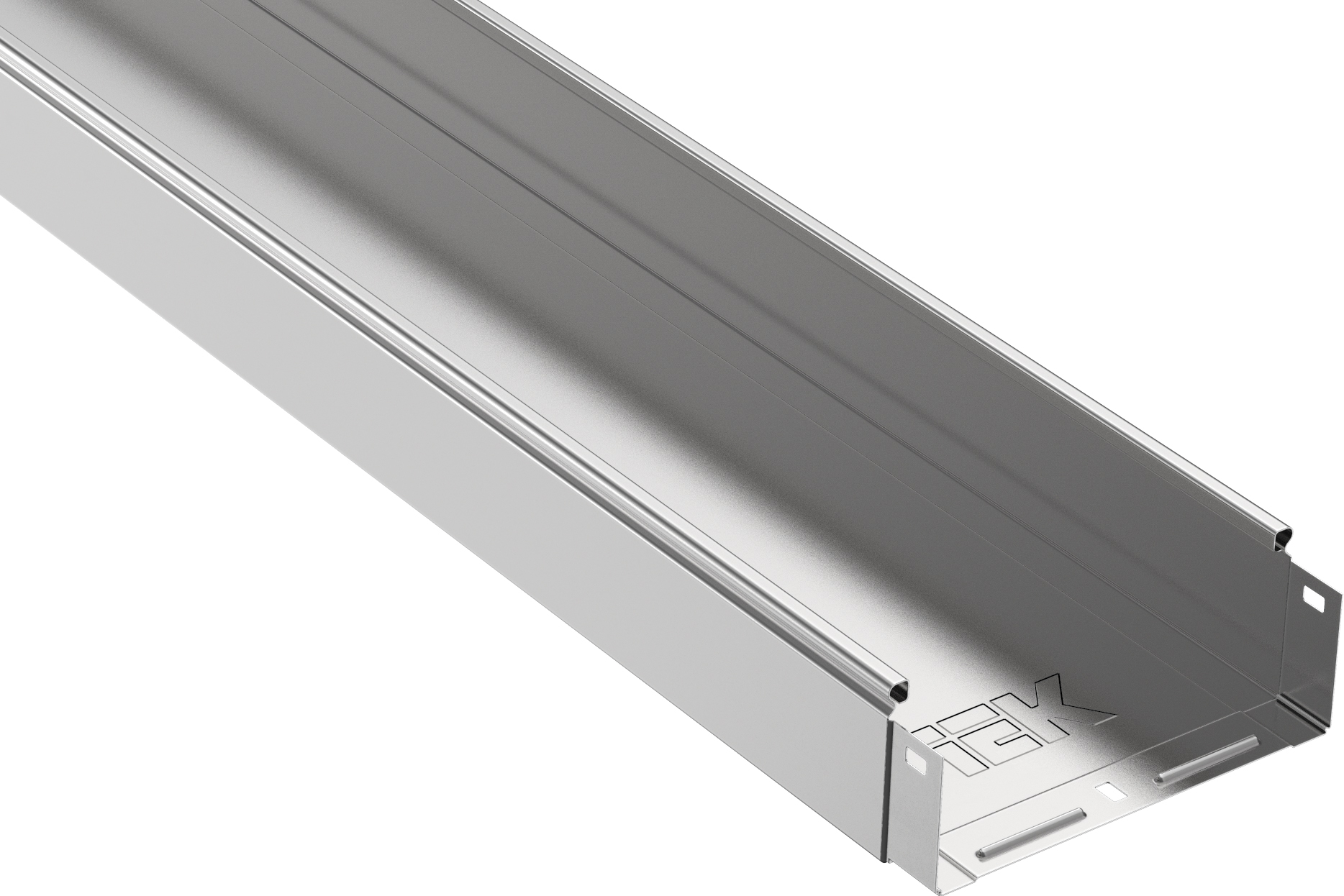

Металлический кабельный лоток обычно изготавливается штамповкой из тонколистовой низкоуглеродистой стали. В зависимости от условий эксплуатации могут использоваться следующие виды антикоррозионной обработки:

  • Оцинковка холодная (по методу Сендзимира). При этом способе рулонная сталь без остановки прокатывается через цинковую ванну. После этого, кабельный лоток формуется уже из оцинкованного листа. Преимущество метода – скорость. Недостаток – тонкий защитный слой цинка. Обычно так изготавливают короба, предназначенные для внутренней установки.
  • Оцинковка горячая заключается в том, что в расплавленный цинк опускается уже готовое изделие. В этом случае, защита от коррозии более надежна. Такие лотки можно использовать для наружного монтажа.
  • Окраска специальными эмалями, содержащими антикоррозионные присадки. Может использоваться как дополнительная мера защиты уже оцинкованных изделий.

Для эксплуатации в особо тяжелых условиях, кабельный лоток изготавливается из листовой нержавеющей стали. В лотки из этого материала, обладающего высокими гигиеническими качествами, укладывается кабель на предприятиях пищевой промышленности. Существенно облегчить конструкцию кабельной системы, сохранив при этом достаточную механическую прочность, позволяет применение лотков из проволоки, один из которых изображен на фото ниже:

Кабельный лоток из пластика. Невысокие прочностные показатели этого материала ограничивают их применение. Такие виды лотков используются, когда нужно проложить силовой либо телекоммуникационный провод или кабель сравнительно небольшого сечения внутри жилых и производственных зданий. Лотки этого типа имеют сравнительно небольшие размеры.

Применение пластиковых коробов и каналов обусловлено рядом преимуществ:

  • кабельный лоток из ПВХ сравнительно недорог;
  • конструкции из этого материала имеют небольшой вес;
  • кабельный канал из ПВХ легко деформируется, благодаря чему трасса проводки легко корректируется в процессе монтажа;
  • изделия из ПВХ хорошо вписываются в интерьер жилых и производственных помещений.

Пластиковые кабель-каналы имеют и недостатки:

  • быстрый износ в процессе эксплуатации, ломкость конструкций, сказывающаяся при необходимости заменить или отремонтировать кабель;
  • склонность к деформированию при нагревании кабелей;
  • используются, чтобы смонтировать кабель внутри помещений, для наружного монтажа не применяются.

Также следует отметить, что кабельный лоток из металла или пластика может иметь различное исполнение и размеры. Приведенный ниже список показывает, какие бывают виды конструкций изделий:

  • открытый лоток;
  • закрытого типа, оснащенный крышкой;
  • перфорированный;
  • неперфорированный.

Модели открытого вида и перфорированные хороши тем, что создают благоприятные условия для охлаждения токоведущих проводников, которые в них проложены. Неперфорированные лотки с герметично закрывающейся крышкой используются в тех случаях, когда кабель необходимо защитить от воздействия агрессивных компонентов атмосферы или влаги. Крышки таких изделий имеют специальное замковое устройство, обеспечивающее герметичность конструкции.

Ну и последний вариант, о котором хотелось бы рассказать — кабельный лоток из бетона. Основная сфера применения железобетонных лотков – это прокладка кабельных трасс под землей или по поверхности грунта. Это обусловлено высокой прочностью, которой обладают эти типы изделий, и их способностью длительно противостоять вредному воздействию грунтовой влаги, защищая кабель. Лотки из бетона обычно имеют более крупные размеры, чем изделия из других материалов. При проектировании открытых распределительных устройств подстанций, бетонный кабельный лоток практически не имеет альтернативы в настоящее время. Вся кабельная разводка в таких электроустановках укладывается в короба из бетона и накрывается крышками из бетона, стали или асбоцементных плит.

Основные размеры

Типоразмеры лотков обычно определяются двумя цифрами, обозначающими ширину и высоту изделия в миллиметрах. Например, обозначение 50х50 относится к лотку, ширина и высота которого составляют 50 миллиметров. Эти размеры являются основными. Кроме них указывается длина лотковой секции и толщина стенки. Некоторые размеры кабельных лотков мы предоставили в таблицах, для ознакомления.

Железобетонные конструкции:

Пластиковые:

Металлические:

Вот мы и рассмотрели основные размеры и виды кабельных лотков. Как вы видите, существует большое количество вариантов исполнения и типоразмеров изделий, благодаря чему можно подобрать оптимальный вариант для собственных условий применения!

Будет полезно прочитать:

Нравится(0)Не нравится(0)

samelectrik. ru

Кабельные лотки

Железобетонные изделия| Лотки| Кабельные лотки

  • Самая большая пропарочная камера в МО — 500 куб.м/сут
  • Собственный автопарк (грузоподъемность более 40 т)
  • Консультации от главного технолога производства
  • Помощь специалиста по телефону или с выездом на объект
  • Мы — завод-производитель. Покупайте без посредников

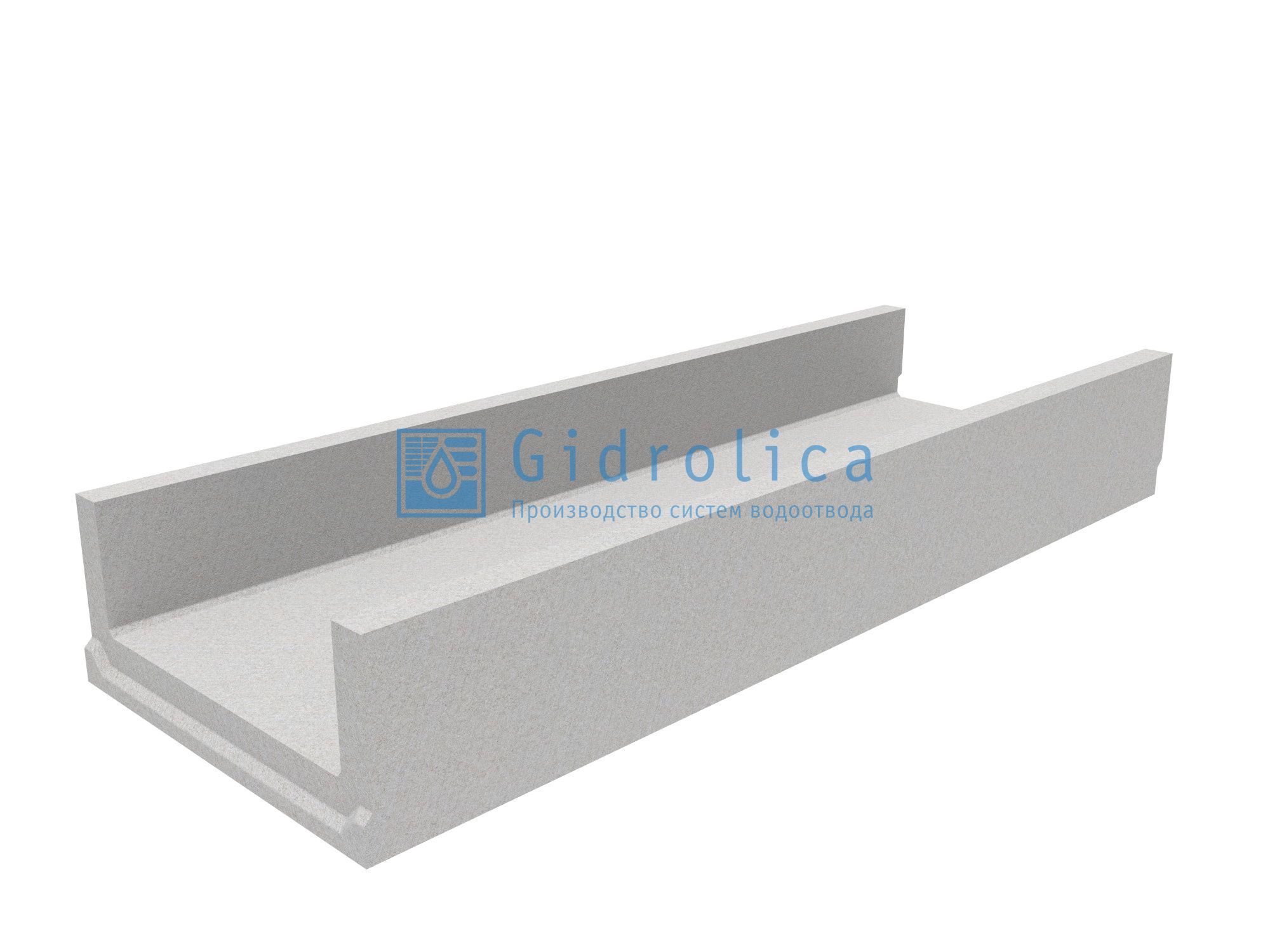

Бетонные кабельные лотки – это надежные скобообразные конструкции, применяемые для защиты инженерных коммуникаций, линий электропередач, наземных и подземных узлов подстанций. Компания комбинат «ЖБИ 11» занимается изготовлением кабельных лотков согласно требованиям ГОСТа 21509-85 из высококачественного бетона с применением специальных веществ, повышающих прочность и устойчивость продукции к агрессивным факторам.

О компании Наша команда Клиенты Контакты

Изготовление кабельного проходного или непроходного жб лотка осуществляется методом вибрационного прессования. Бетонный материал спрессовывается под действием высокого давления, приобретает однородную структуру и не содержит пустот. Созданный таким способом канал обладает высокой прочностью и служит надежной защитой инженерных коммуникаций от техногенных и природных воздействий. Профили активно используются для прокладки проводов и рассчитаны на максимальное напряжение 35 кВ.

Купить кабельный лоток

Купить кабельный лоток можно на нашем сайте. Перфорированные железобетонные изделия имеют оптимальный баланс – доступная цена и высокое качество.

Цены в таблице указаны в рублях, с учётом НДС (18%).

Наименование изделияРазмеры, ммМассаНорма загрузки (20т), штЦена розницаЦена (мелкий опт) ОТ 100 шт.Длинаширинавысотакгруб, с НДСруб, с НДС
УБК-1а (Л 20.10)19901000160270802866.502730договорные
УБК-2а (Л 20.5)199050016017011218901800договорные
УБК -5 (П10.5)10005006073274945900договорные
БК-11а (Брусок Б-5)500100150201000371. 70354договорные
БК-12а (Брусок Б10)100010015040500743.40708договорные

Лоток позволяет надежно разместить кабель, обеспечив ему нормальные условия эксплуатации. Канал является востребованным железобетонным товаром. У нас представлен перфорированный тип изделий. Их покупка поможет Вам сэкономить расходы на монтаж коммуникаций. Железо в комплексе с бетоном является основой жб продукции, а ее преимущества состоят не только в стоимости:

  • конструкция лотка кабельного канала предполагает наличие бортиков, облегчающих монтаж кабеля;
  • в наличии представлены изделия для широкого спектра применения;
  • продукция подходит для установки на сухих и сыпучих почвах, грунтах с подземными водами;
  • изделия не подвержены разрушениям при сейсмическом воздействии активностью до 9 баллов;
  • конструкции подходят для полуподземной, подземной и открытой прокладки.

Чтобы Вы могли легко выбрать лоток для монтажа кабельного провода, канал железобетонный представлен у нас в нескольких моделях. Изделия из железа и бетона имеют умеренную цену.

Спецпредложения Прайс-лист Шаблоны договоров Расчетные реквизиты

Если Вам необходимо купить кабельные лотки, воспользуйтесь нашим предложением. Чтобы оформить заявку позвоните по указанным номерам. Компания комбинат «ЖБИ 11» принимает заявки по телефонам 8 (800) 555-03-63 (Россия), +7 (495) 788-99-00 (Москва).

Где применяются кабельные лотки?

Прайс кабельных лотков можно найти в соответствующем разделе сайта. Их сортамент широко применяется в строительстве для прокладки инженерных коммуникаций. Они служат надежной защитой от любых повреждений природного и техногенного характера. Подобные профили используются для прокладки проводов с максимальным напряжением 35 кВ.

Установка кабельных лотков из бетона осуществляется в:

  • сухих грунтах;
  • сыпучих и зыбких грунтах;
  • почвах с подземными водами;
  • областях с высокой (до 9 баллов) сейсмической активностью;
  • производственных цехах и промышленных зданиях (полуподземная и открытая прокладка каналов).

Для удобства выбора подходящей модели на сайте был размещен подробный каталог кабельных лотков.

Особенности производства кабельных лотков жби описаны в ГОСТе 21509-85. Создаются они из высококачественного бетона с добавлением специальных веществ, увеличивающих прочность материала и его сопротивляемость агрессивным средам.

Изготовление кабельных лотков осуществляется методом вибрационного прессования. При этом однородная бетонная масса спрессовывается под воздействием высокого давления. Уличный кабельный лоток, как и другие подобные конструкции, не должен содержать пустот. Поэтому созданный с использованием вибрации профиль более прочный, чем просто прессованный.

Технические характеристики

Прежде чем купить напольные кабельные лотки или другую жб форму, стоит определиться с их параметрами.

Размеры железобетонных каналов:

  • Высота бортиков – 160 мм.
  • Ширина колеблется от 500 до 1000 мм.
  • Железобетонный кабельный лоток УБК 2а, как и его аналоги, имеет длину 1990 мм.
  • Вес варьируется от 0,17 до 0,28 т.

Если необходима форма с высоким показателем прочности и долговечности, но меньшей массой, прибегают к покупке оцинкованных кабельных лотков.

Оформляя заказ на приобретение железобетонного канала, вы сможете узнать все параметры модели у нашего консультанта. Ориентировочная стоимость кабельных лотков указана в прайсе.

Особенности кабельных лотков

Преимущества железобетонных каналов:

  • отличная вентиляция трассы, по которой проходит кабель;
  • возможность применения небронированных проводов, что не безопасно в случае использования металлического аналога;
  • относительно легкий доступ к коммуникациям;
  • длительный срок эксплуатации;
  • широкий ассортимент, позволяющий прокладывать любые линии кабелей.

Еще одним плюсом использования таких ЖБК является цена. Кабельный лоток неперфорированный отличается доступной стоимостью по сравнению с перфорированным аналогом, обладающим большей несущей способностью и ребрами жесткости.

Хранение и транспортировка

ЖБИ 11 реализует кабельные лотки по цене за штуку, а также доставляет их по Московской области. Перевозится товар специально оборудованным грузовым автомобильным транспортом. Хранится продукция уложенной в штабеля, на деревянных брусьях. Высота стопки не должна превышать 3 м. Продажа кабельных лотков компанией ЖБИ 11 осуществляется оптом и в розницу.

Как купить кабельные лотки

Оформление заказа

Уточните цену и наличие кабельных лотков, связавшись с менеджерами (заполнить форму обратной связи), или позвоните по указанных на сайте номерам телефонов. После обсуждения деталей заказа оформляется договор поставки.

Оплата

Возможны различные способы оплаты: расчет наличными или перечисление средств на расчетный счет (безнал). Также возможна рассрочка платежа (заключение договора поручительства).

Доставка или самовывоз

Доставка кабельных лотков осуществляется автотранспортом компании или ЖД транспортом. Возможен самостоятельный вывоз со склада в черте МО. Условия и сроки доставки оговариваются в индивидуальном порядке.

Приемка и разгрузка

Стоимость заказа включает 1 (один) час на разгрузку продукции силами покупателя. Отгрузка осуществляется в любой день недели. После разгрузки, покупатель получает свой комплект документов.

О компании

История ООО «ЖБИ 11» берет свое начало в 2001 году, когда в цехах нашего объединения было налажено производство железобетонных изделий в широком ассортименте:

  • Плиты дорожные типа ПДН.
  • Бетонные заборы.
  • Блоки фундаментные типа ФБС.
  • Кольца колодезные и сопутствующие элементы – днища, сегменты и доборы.
  • Колодцы унифицированные.
  • Лотки для широкого применения – водостоки, дренажные сооружения, каналы автодорог, теплотрассы.
  • Люки чугунные литые.
  • Решетки ливневые.
  • Лестничные марши типа ЛС.
  • Элементы коллекторов.
  • Трубы различных типов (асбестоцементные, коллекторные, безнапорные раструбные).

Наши координаты

Офис

123007, г. Москва, ул. Розанова, д.10, стр.1, Многоканальный тел.: +7 (495) 788-99-00 Руководство: [email protected] Коммерческий отдел: [email protected]

График работы: с 8:00 до 18:00

gbi11.ru

ЛОТКИ ЖЕЛЕЗОБЕТОННЫЕ. Описание, технические характеристики – ГК РОСАТОМСНАБ

Задать вопрос

Включают в себя:

  • Лотки железобетонные теплотрасс
  • Лотковые элементы сборных каналов
  • Плиты днища каналов
  • Плиты перекрытия каналов
Железобетонные лотки используются в дорожном, жилищном, коммерческом строительстве и других сферах. Их предназначение — прокладка труб и кабелей, отведение и пропуск воды (водоотводные желоба, лотки дождевые и дренажные, прочие подвиды). В современном строительстве создание практически ни одной дороги, многоэтажного здания, гаражного комплекса, парковки, террасы, оранжереи и других видов недвижимости не обходится без железобетонных лотков. Основные и главные достоинства — эффективное использование площадей объекта (крыши и подземных частей), возможность сокращения расходов. С экономической точки зрения использование железобетонных лотков более чем оправдано, т.к. при возведении таких же по конструктиву и реализуемому внутреннему пространству конструкций на месте строительства стоимость лотков ЖБИ ниже в 2-2,5 раза, а экономия времени и занятости рабочих и вовсе и идёт ни в какое сравнение.

Лотки железобетонные – строительные материалы, производимые из тяжелых бетонов на основе каркаса из стальной арматуры. Данные изделия выпускаются согласно ГОСТ 23009-78, на основе портландцемента марки не ниже М400 и арматуры из стали класса А-1, А-3, в качестве наполнителей используются гравий, гранит, отборный песок. Такие лотки железобетонные применяются во всех конструкциях и любых видах грунта, кроме агрессивных к бетону. В случаях, когда окружающая среда агрессивна, в изготовлении таких специализированных изделий используется сульфатостойкий портландцемент.

В любом случае, бетон для изготовления лотков соответствует ГОСТ 10268-80. Чтобы избежать засорения лотков при эксплуатации, применяются плиты перекрытия каналов теплотрасс, которые закрывают лоток сверху, как крышка. Они производятся из тех же материалов, что и сами лотки. Лотки железобетонные в зависимости от функций, конструкции и типа монтажа можно условно разделись на разновидности: • дренажные, тип МЖБЛ; • автодорожные, тип: Л, Б, серия чертежей 3.503.1-66; • водоотводные; • лотки теплотрасс, тип: Л, серия чертежей 3.006.1-8; • непроходные каналы; • межпутевые, междушпальные, тип МПЛ, МШЛ, серия Серия 3.501-68; • кабельные, энергетические, тип: УБК, УБС, серия чертежей 3.006.1-2.87; Лотки железобетонные для теплотрасс применяются для прокладки подземных коммуникаций – магистральных трубопроводов, водопроводных и канализационных сетей в коммунальном хозяйстве. Могут также использоваться в строительстве подземных паркингов, зимних садов, оранжерей и пр. Лотки водоотводные применяются в строительстве гидротехнических сооружений, сооружаемых для отвода ливневых или грунтовых вод от автомобильных дорог, промышленных зон, грузовых терминалов, железнодорожных путей, взлетно-посадочных полос аэропортов и т. п. Лотки дренажные железобетонные применяются, как основной элемент линейного дренажа и водоотвода, сооружаемых для отведения талой и дождевой воды. Такие дренажные системы необходимы для благоустройства территорий производственных предприятий и объектов частного строительства. Дренажные системы делятся на два типа – линейные и точечные. Железобетонные дренажные лотки применяются именно для линейных дренажных систем. Лотки железобетонные кабельные применяются при прокладке кабелей электрических сетей. Они защищают прокладываемую коммуникацию и кабели от агрессивного воздействия внешней среды – влаги и грунта. Такой тип лотков обозначается маркой «УБК». Лотки железобетонные междупутные и междушпальные применяются в строительстве сооружений, отводящих воду от железнодорожного полотна. Все железобетонные лотки, и лотки теплотрасс в частности, должны обладать достаточно высокой термо- и гидроизоляцией, чтобы обеспечивать защиту труб теплотрасс от агрессии внешней среды, коррозии, влаги и утечек термоизолирующего теплотрассу воздуха. Чтобы обеспечить отсутствие зазоров между элементами и герметичность соединений, применяют специальные изолирующие обмазочные мастики. Обмазочная гидроизоляция должна производиться во время укладки и железобетонных лотков в траншеи и их стыковки. Вовремя и качественно произведенная гидроизоляция железобетонных лотков теплотрасс и плит теплотрасс, а особенно, их стыков, увеличивает срок их службы в несколько раз. Теплотрассы, монтируемые из железобетонных лотков, обладают несомненным преимуществом: они практичны в эксплуатации и, легко и быстро укладываются. Такие теплотрассы удобны для плановой ревизии – достаточно раскопать траншею, снять крышку лотка, при необходимости заменить поврежденные трубы теплотрассы, а железобетонные лотки и плиты перекрытия каналов теплотрасс остаются на месте и могут служить еще не одно десятилетие.

Лотки железобетонные штабелируются согласно требованиям техники безопасности и СНИП III-4-80.

НКЛ ЛП-1 Габариты (Д х Ш х В в мм. ): 3000x1080x540

Масса (в кг.): 1090

НКЛ ЛП-1а Габариты (Д х Ш х В в мм.): 3000x1080x540

Масса (в кг.): 1090

НКЛ ЛД-1 Габариты (Д х Ш х В в мм.): 3000x1090x180

Масса (в кг.): 740

НКЛ ЛП-2 Габариты (Д х Ш х В в мм.): 3000x1460x690

Масса (в кг.): 1600

НКЛ ЛП-2а Габариты (Д х Ш х В в мм.): 3000x1460x690

Масса (в кг.): 1600

НКЛ ЛД-2 Габариты (Д х Ш х В в мм.): 3000x1470x180

Масса (в кг.): 980

НКЛ ЛП-4 Габариты (Д х Ш х В в мм.): 3000x2090x920

Масса (в кг.): 2800

НКЛ ЛП-4а Габариты (Д х Ш х В в мм. ): 3000x2090x920

Масса (в кг.): 2800

НКЛ ЛД-4 Габариты (Д х Ш х В в мм.): 3000x2100x220

Масса (в кг.): 1700

НКЛ ЛП-6 Габариты (Д х Ш х В в мм.): 3000x2610x1140

Масса (в кг.): 4170

НКЛ ЛП-6а-1 Габариты (Д х Ш х В в мм.): 2400x2610x1140

Масса (в кг.): 3340

НКЛ ЛП-6а Габариты (Д х Ш х В в мм.): 3000x2610x1140

Масса (в кг.): 4170

НКЛ ЛД-6 Габариты (Д х Ш х В в мм.): 3000x2620x220

Масса (в кг.): 2480

НКЛ ЛП-8а-1 Габариты (Д х Ш х В в мм.): 2400x2610x1140

Масса (в кг.): 4100

НКЛ ЛП-8а Габариты (Д х Ш х В в мм.): 3000x3000x1480

Масса (в кг.): 5130

НКЛ ЛП-12а Габариты (Д х Ш х В в мм.): 1980x3000x1860

Масса (в кг.): 5380

Лоток Л2-8 Габариты (Д х Ш х В в мм.): 2970x570x360

Масса (в кг.): 450

Лоток Л2-15 Габариты (Д х Ш х В в мм.): 2970x570x360

Масса (в кг.): 450

Лоток Л3-8/2 Габариты (Д х Ш х В в мм.): 2970×780/620×380/300

Масса (в кг.): 300

Лоток Л4-4 Габариты (Д х Ш х В в мм.): 1475×780/620×530/450

Масса (в кг.): 180

Лоток Л4-8/2 Габариты (Д х Ш х В в мм.): 2970×780/620×530/450

Масса (в кг.): 900

Лоток Л4-15 Габариты (Д х Ш х В в мм.): 2970×780/620×530/450

Масса (в кг.): 900

Лоток Л5-8 Габариты (Д х Ш х В в мм.): 2970×780/600×680/600

Масса (в кг.): 1130

Лоток Л5-15 Габариты (Д х Ш х В в мм.): 2970×780/600×680/600

Масса (в кг.): 1130

Лоток Л6-5 Габариты (Д х Ш х В в мм.): 2970×1160/1000×530/450

Масса (в кг.): 1130

Лоток Л6-8 Габариты (Д х Ш х В в мм.): 2970×1160/1000×530/450

Масса (в кг.): 1130

Лоток Л6-15 Габариты (Д х Ш х В в мм.): 2970×1160/1000×530/450

Масса (в кг.): 1130

Лоток Л7-5 Габариты (Д х Ш х В в мм.): 2970×1160/1000×680/600

Масса (в кг.): 1350

Лоток Л7-8 Габариты (Д х Ш х В в мм.): 2970×1160/1000×680/600

Масса (в кг.): 1350

Лоток Л7-15 Габариты (Д х Ш х В в мм.): 2970×1160/1000×680/600

Масса (в кг.): 1350

Лоток Л8-5 Габариты (Д х Ш х В в мм.): 2970×1160/1000×1000/900

Масса (в кг.): 1950

Лоток Л8-8 Габариты (Д х Ш х В в мм.): 2970×1160/1000×1000/900

Масса (в кг.): 1950

Лоток Л8-15 Габариты (Д х Ш х В в мм.): 2970×1160/1000×1000/900

Масса (в кг.): 1950

Лоток Л9-5 Габариты (Д х Ш х В в мм.): 2985×1160/900×1310/1200

Масса (в кг.): 2550

Лоток Л9-3/5/8/15 Габариты (Д х Ш х В в мм.): 2970×1480/1280×550/450

Масса (в кг.): 1650

Лоток Л9-8 Габариты (Д х Ш х В в мм.): 2985×1160/900×1310/1200

Масса (в кг.): 2550

Лоток Л9-11 Габариты (Д х Ш х В в мм.): 2985×1160/900×1310/1200

Масса (в кг.): 2550

Лоток Л9-15 Габариты (Д х Ш х В в мм.): 2985×1160/900×1310/1200

Масса (в кг.): 2550

Лоток Л11-3 Габариты (Д х Ш х В в мм.): 2970×1480/1280×700/600

Масса (в кг.): 1800

Лоток Л11-5 Габариты (Д х Ш х В в мм.): 2970×1480/1280×700/600

Масса (в кг.): 1800

Лоток Л11-8 Габариты (Д х Ш х В в мм.): 2970×1480/1280×700/600

Масса (в кг.): 1800

Лоток Л11-11 Габариты (Д х Ш х В в мм.): 2970×1480/1280×700/600

Масса (в кг.): 1800

Лоток Л11-15 Габариты (Д х Ш х В в мм.): 2970×1480/1280×700/600

Масса (в кг.): 1800

Лоток Л12-3 Габариты (Д х Ш х В в мм.): 2970×1480/1280×1010/900

Масса (в кг.): 2400

Лоток Л12-5 Габариты (Д х Ш х В в мм.): 2970×1480/1280×1010/900

Масса (в кг.): 2400

Лоток Л12-8 Габариты (Д х Ш х В в мм.): 2970×1480/1280×1010/900

Масса (в кг.): 2400

Лоток Л12-11 Габариты (Д х Ш х В в мм.): 2970×1480/1280×1010/900

Масса (в кг.): 2400

Лоток Л12-15 Габариты (Д х Ш х В в мм.): 2970×1480/1280×1010/900

Масса (в кг.): 2400

Лоток Л13-3 Габариты (Д х Ш х В в мм.): 2970×1480/1280×1310/1200

Масса (в кг.): 3230

Лоток Л13-5 Габариты (Д х Ш х В в мм.): 2970×1480/1280×1310/1200

Масса (в кг.): 3230

Лоток Л13-8 Габариты (Д х Ш х В в мм.): 2970×1480/1280×1310/1200

Масса (в кг.): 3230

Лоток Л13-11 Габариты (Д х Ш х В в мм.): 2970×1480/1280×1310/1200

Масса (в кг.): 3230

Лоток Л13-15 Габариты (Д х Ш х В в мм.): 2970×1480/1280×1310/1200

Масса (в кг.): 3230

Лоток Л15-3 Габариты (Д х Ш х В в мм.): 2970x1840x700

Масса (в кг.): 2480

Лоток Л15-5 Габариты (Д х Ш х В в мм.): 2970x1840x700

Масса (в кг.): 2480

Лоток Л15-8 Габариты (Д х Ш х В в мм.): 2970x1840x700

Масса (в кг.): 2480

Лоток Л15-11 Габариты (Д х Ш х В в мм.): 2970x1840x700

Масса (в кг.): 2480

Лоток Л15-15 Габариты (Д х Ш х В в мм.): 2970x1840x700

Масса (в кг.): 2480

Лоток Л20-3 Габариты (Д х Ш х В в мм.): 2970×2380/2100×1040/900

Масса (в кг.): 4000

Лоток Л20-11 Габариты (Д х Ш х В в мм.): 2970×2380/2100×1040/900

Масса (в кг.): 4000

Лоток Л20-15 Габариты (Д х Ш х В в мм.): 2970×2380/2100×1040/900

Масса (в кг.): 4000

Лоток Л20-5 Габариты (Д х Ш х В в мм.): 2970×2380/2100×1040/900

Масса (в кг.): 4000

Лоток Л20-8 Габариты (Д х Ш х В в мм.): 2970×2380/2100×1040/900

Масса (в кг.): 4000

Лоток Л23-3 Габариты (Д х Ш х В в мм.): 2970x2460x720

Масса (в кг.): 3550

Лоток Л23-5 Габариты (Д х Ш х В в мм.): 2970x2460x720

Масса (в кг.): 3550

Лоток Л23-8 Габариты (Д х Ш х В в мм.): 2970x2460x720

Масса (в кг.): 3550

Лоток Л23-11 Габариты (Д х Ш х В в мм.): 2970x2460x720

Масса (в кг.): 3550

Лоток Л23-15 Габариты (Д х Ш х В в мм.): 2970x2460x720

Масса (в кг.): 3550

ПТ-75-180-16-12 Габариты (Д х Ш х В в мм.): 1780х740х160

Масса (в кг.): 530

ПТ-75-210-16-9 Габариты (Д х Ш х В в мм.): 740x2080x160

Масса (в кг.): 610

ПТ-75-210-20-12 Габариты (Д х Ш х В в мм.): 2080х740х200

Масса (в кг.): 780

ПТ-75-240-14-3 Габариты (Д х Ш х В в мм.): 2380x740x140

Масса (в кг.): 630

ПТ-75-240-14-6 Габариты (Д х Ш х В в мм.): 740x2380x140

Масса (в кг.): 630

ПТ-75-240-20-9 Габариты (Д х Ш х В в мм.): 2380х740х200

Масса (в кг.): 880

ПТ-75-240-25-12 Габариты (Д х Ш х В в мм.): 2380x740x250

Масса (в кг.): 1100

ПТ-75-240-25-15 Габариты (Д х Ш х В в мм.): 2380x740x250

Масса (в кг.): 1100

ПТ-75-300-20-6 Габариты (Д х Ш х В в мм.): 740x2980x200

Масса (в кг.): 1100

ПТ-75-45-6-15 Габариты (Д х Ш х В в мм.): 430х740х60

Масса (в кг.): 48

ПТ-75-60-8-15 Габариты (Д х Ш х В в мм.): 740x580x80

Масса (в кг.): 85

ПТ-75-60-8-3 Габариты (Д х Ш х В в мм.): 740x580x80

Масса (в кг.): 85

ПТ-75-90-10-15 Габариты (Д х Ш х В в мм.): 740x880x100

Масса (в кг.): 160

ПТ-75-90-10-6 Габариты (Д х Ш х В в мм.): 740x880x100

Масса (в кг.): 160

ЛК-300-180-90-3 Габариты (Д х Ш х В в мм.): 2990x1780x880

Масса (в кг.): 2900

ЛК-300-180-60-3 Габариты (Д х Ш х В в мм.): 2990x1780x580

Масса (в кг.): 2400

ЛК-300-150-120-3 Габариты (Д х Ш х В в мм.): 2990x1480x1180

Масса (в кг.): 3130

ЛК-300-150-90-3 Габариты (Д х Ш х В в мм.): 2990x1480x880

Масса (в кг.): 2400

ЛК-300-150-60-3 Габариты (Д х Ш х В в мм.): 2990x1480x580

Масса (в кг.): 1700

ЛК-300-120-90-3 Габариты (Д х Ш х В в мм.): 2990x1180x880

Масса (в кг.): 1980

ЛК-300-120-60-3 Габариты (Д х Ш х В в мм.): 2990x1180x580

Масса (в кг.): 1550

ЛК-300-60-90-4 Габариты (Д х Ш х В в мм.): 2990x580x880

Масса (в кг.): 1420

ЛК-300-60-60-3 Габариты (Д х Ш х В в мм.): 2990x580x580

Масса (в кг.): 850

ЛК-300-60-45-3 Габариты (Д х Ш х В в мм.): 2990x580x430

Масса (в кг.): 680

ЛК-75-180-90-3 Габариты (Д х Ш х В в мм.): 740x1780x880

Масса (в кг.): 730

ЛК-75-150-120-3 Габариты (Д х Ш х В в мм.): 740x1480x1180

Масса (в кг.): 780

ЛК-75-150-90-3 Габариты (Д х Ш х В в мм.): 740x1480x880

Масса (в кг.): 600

ЛК-75-150-60-3 Габариты (Д х Ш х В в мм.): 740x1480x580

Масса (в кг.): 420

ЛК-75-60-90-4 Габариты (Д х Ш х В в мм.): 740x580x880

Масса (в кг.): 360

ЛК-75-60-60-4 Габариты (Д х Ш х В в мм.): 740x580x580

Масса (в кг.): 220

ЛК-75-60-45-3 Габариты (Д х Ш х В в мм.): 740x580x430

Масса (в кг.): 180

Плита дорожная ПДН 3х1.20 Габариты (Д х Ш х В в мм.): 3000x920x450

Масса (в кг.): 900

Плита дорожная ПДН6-2 Габариты (Д х Ш х В в мм.): 3000x930x150

Масса (в кг.): 630

Задать вопрос

rosatomsnab.ru

Преимущества металлических лотков над бетонными кабельными лотками

Безопасность подачи и распределения электроэнергии любого здания, помещения невозможна без кабельных лотков (ЛК). Они обеспечивают надежную защиту от раздражителей со стороны внешней среды, заметно повышают эксплуатационные возможности линий электропитания. Кабельный лоток бывает железобетонный, с пластиковой крышкой, металлический.

БЕТОННЫЙ КАБЕЛЬНЫЙ ЛОТОК

Кабельный бетонный лоток с крышкой или без – изделие, которое обеспечивает изоляцию коммуникационных труб и проводов от воздействий окружающего мира. Они используются в энергетическом, железнодорожном и даже в гражданском строительстве. Особенно актуален бетон для прокладки подземных кабелей и отведения сточных вод.

Кабельные лотки обеспечивают герметичность кабельной трассы, обладают высокой прочностью, надёжностью. Сухость внутри короба создаёт воздушную подушку, которая идеально подходит для силовых кабелей. Делятся ЖБТ лотки на 3 типа:

  • водоотводные желоба – монтаж происходит вдоль кромки асфальтовых дорог;
  • телескопические – лотки имеют трапециевидную форму, быстро собираются, рассчитаны на максимальное водоотведение;
  • лотки ЖБТ для сборных каналов – в состав добавляют дополнительные смеси, которые делают изделие супер прочным, толстым. Такой желоб не боится перепада температур, на нём не появляются трещины.

Помимо преимуществ железобетонного кабельного лотка с крышкой есть и значительные минусы. Конструкции имеют большой вес. Их невозможно установить одному или даже двум мастерам. Кроме того, в отличие от классических металлических кабельных лотков ЖБТ не позволяет в любой момент произвести монтаж. Доступ к кабельным системам закрыт. Чтобы сдвинуть плиту-крышку потребуются силы и время.

Если устанавливать бетонные лотки по воздуху, то потребуется постоянная проверка опоры и целостности конструкций. При замене кабеля или демонтаже доступ будет ограничен. Установка потребует в 3 раза больше времени, чем для металлических лотков. К минусам относится и срок службы. В отличие от металла ЖБТ способен находится в идеальном состоянии не больше 20 лет. И это с условием того, что каждый квартал будут проводиться надлежащие проверки и осмотры.

Цена на кабельный бетонный лоток превышает стоимость пластиковых и металлических изделий. Это связано с количеством потраченного материала при изготовлении, сложностью и спецификой монтажа.

для чего применяют и какие бывают

Для выполнения работ по прокладке различных инженерных сетей, сооружения тепловых трасс, дренажных систем и объектов гидротехнического назначения используют конструкции П-образного профиля из железобетона. После прокладки коммуникационных систем устанавливают крышки лотков, которые надежно защищают магистрали от влияния природных факторов и доступа посторонних. Лоток железобетонный кабельный отличается повышенной прочностью и надежностью. Он изготавливается согласно требованиям стандарта. Проложенные в нем коммуникации находятся в полной безопасности.

Для чего выпускают заводы ЖБИ лотковые изделия?

Изготовление коммуникационных каналов из железобетона осуществляется на специализированных предприятиях, согласно положениям нормативной документации.

Благодаря повышенной прочности и надежности железобетонных конструкций лоткового типа область использования изделий довольно обширная:

  • сфера дорожного строительства;
  • коммунальная отрасль;
  • жилищное и промышленное строительство;
  • энергетическая сфера.

Железобетонные лотки для кабеля востребованы при сооружении парковочных комплексов, промышленных и коммерческих объектов, жилых зданий, а также при прокладке автомобильных дорог и обустройстве террас.


Бетонный кабельный лоток предназначен для применения в энергетическом строительстве

Спектр решаемых задач:

  • укладка электрокабелей от подстанций с трансформаторами и линий телекоммуникационной связи;
  • строительство закрытых и открытых дренажных систем и сооружение закрытых водоотводящих каналов;
  • прокладка магистралей подачи воды, а также размещение различных труб, в том числе канализационных.

Железобетонные каналы востребованы не только для прокладки кабелей связи. Они используются для обеспечения эффективного отвода воды на различных объектах:

  • заводах и фабриках;
  • железнодорожных линиях;
  • автомобильных дорогах;
  • аэродромных полосах;
  • автомобильных стоянках;
  • парках и скверах;
  • жилых зданиях;
  • гидротехнических строениях.

Лотковые каналы – универсальный вид строительной продукции, широко применяемой в областях промышленного и частного строительства. Технология изготовления продукции предусматривает лабораторный контроль входного сырья и проверку качества готовых изделий.


Они служат для защиты кабеля от давления почвы и воздействия грунтовых вод

Основные разновидности лотковых изделий

При проведении строительных работ, а также при прокладке дорог очень часто необходимо выделять территории, по которым будут проходить коммуникации – провода, трубы и т.д. При этом важной задачей является сохранение целостности прокладываемых объектов, и потому для их защиты используются самые разные конструкции (узнайте здесь, как бетонировать в мороз).

Элементы сборного канала

Наиболее распространенным изделием в этом случае является железобетонный лоток.

На сегодняшний день в промышленности и строительстве применяются такие разновидности:

  • Изделия для сборных каналов. Отличаются наибольшими габаритами, применяются для сооружения систем водоотведения и ливневой канализации. Для этих конструкций характерна высокая прочность и стойкость к коррозионным воздействиям.

Обратите внимание! При покупке подобных изделий важно обращать внимание на такой параметр как цена. Лотки, произведенные в фабричных условиях, стоят дороже, однако для их изготовления используется более качественный тяжелый бетон, кроме того, они значительно лучше сопрягаются друг с другом за счет точных размеров.

  • Телескопические конструкции. Представляют собой трапециевидные изделия, которые устанавливаются сериями по нескольку штук на обочинах дорог для обеспечения максимально эффективного водоотведения. Для материала характерно низкое водопоглощение, что существенно увеличивает срок службы лотков данного типа.

Фото телескопической конструкции

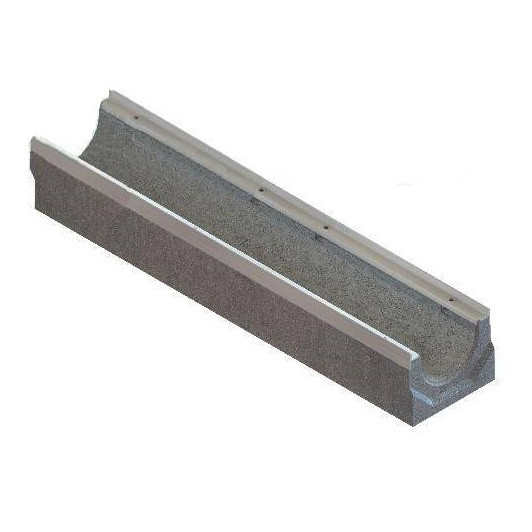

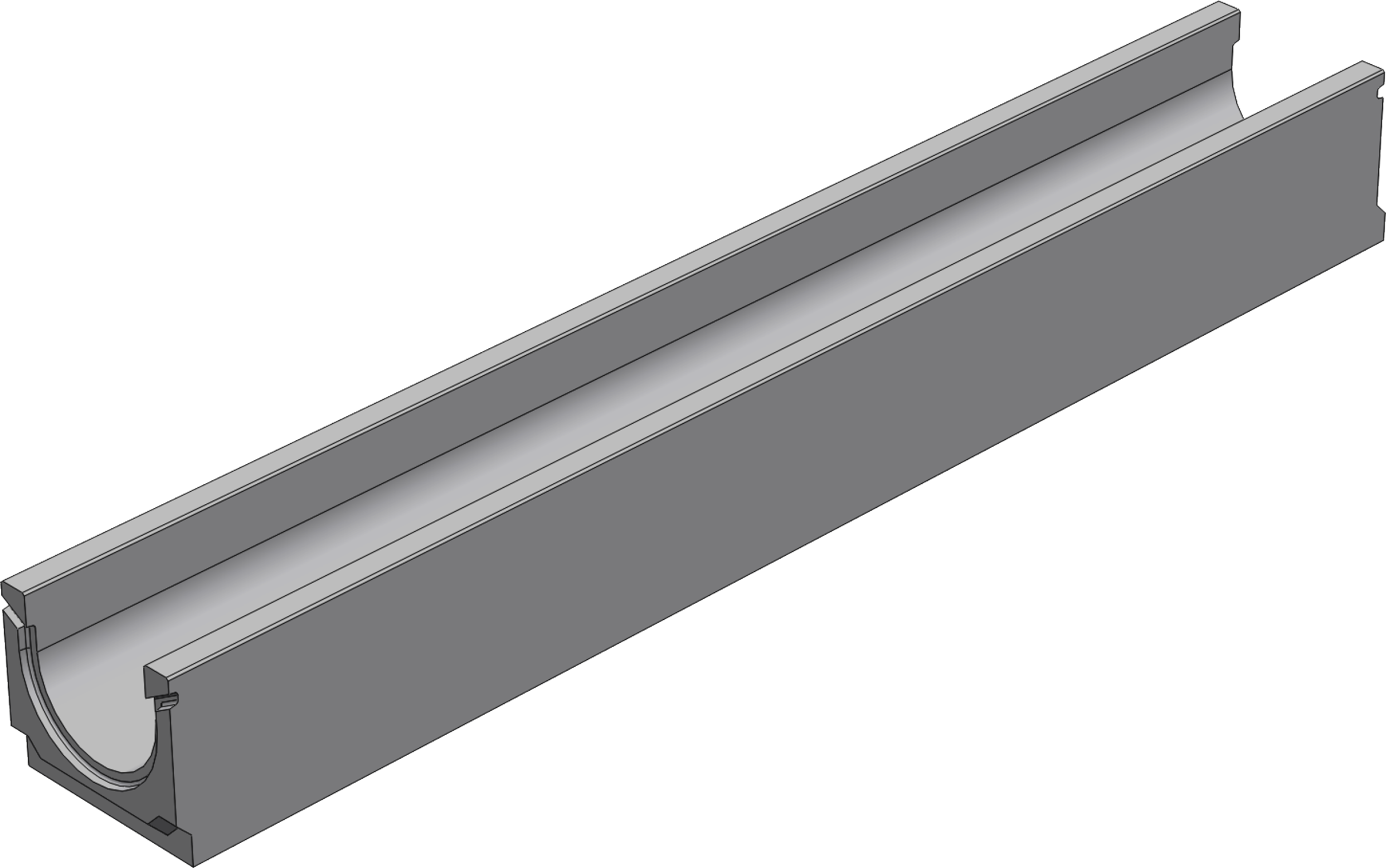

  • Водопропускные желоба. Монтируются для эффективного водоотвода вдоль кромки асфальтного покрытия. Обычно их устанавливают с уклоном, чтобы не препятствовать движению стока. Для производства применяется методика преднапряжения арматуры и высокотемпературной сушки, что существенно улучшает механические параметры.

Большинство разновидностей, перечисленных выше, используются исключительно профессиональными строителями. А вот наземные и подземные короба для кабельной продукции можно устанавливать и своими руками. Они отличаются меньшими габаритами по сравнению с водопропускными лотками, но в то же время не уступают им по прочности.

В следующем разделе мы подробно рассмотрим этот тип железобетонных изделий.

Виды лотков из железобетона

Согласно классификации, кабельные железобетонные лотки отличаются следующими параметрами:

  • конструктивным исполнением;
  • возможностью комплектации крышкой;
  • габаритными размерами;
  • функциональным назначением;
  • особенностями монтажа.

В строительной сфере применяют следующие разновидности лотковых каналов:

  1. Изделия П-образного сечения, имеющие форму прямоугольного параллелепипеда. Они применяются для строительства составных каналов, в качестве дренажных и водоотводящих элементов. Увеличенные габариты железобетонных каналов позволяют уложить на подставках различные виды электрокабелей. Продукцию отличает увеличенная прочность, а также коррозионная устойчивость. Прочностные характеристики позволяют применять лотки во влажных и промерзающих почвах.
  2. Продукцию трапециевидной формы. За счет изменения ширины канала вдоль продольной оси изделия обеспечивается возможность телескопического соединения. Фиксированные размеры телескопических лотков обеспечивают высокую точность сопряжения каналов и ускоряют монтажные работы. Изделия устанавливают по обочинам транспортных магистралей для отвода осадков с дорожного полотна. Продолжительный ресурс эксплуатации лотков телескопического типа обеспечивается за счет устойчивости изделий к поглощению влаги.

Маркировка изделий отличается в зависимости от назначения:

  • аббревиатура УБК соответствует энергетическим лоткам;
  • сокращение МЖБЛ применяется для дренажных каналов и водоотводящих лотков;
  • маркировка Л используется для дорожных и теплотрассовых лотков;
  • индекс МШЛ соответствует продукции, предназначенной для железнодорожных линий.


Так как изделие будет эксплуатироваться в особых условиях, производство лотков ЛК требует ответственного подхода ко всем этапам технологического процесса

В зависимости от конкретного исполнения лотка и его функционального назначения изделие может комплектоваться крышкой. Для обеспечения герметичности каналов также используют плиты дорожные, которыми закрывают внутреннюю полость.

Лоток железобетонный кабельный – основные характеристики

Требованиями действующего стандарта регламентированы эксплуатационные характеристики, которыми обладают лотки кабельные бетонные:

  • стойкость к воздействию отрицательной температуры;
  • сохранение целостности при температурных перепадах;
  • устойчивость арматурной решетки каналов к воздействию влаги;
  • повышенный запас прочности железобетонной конструкции.

Нормативная документация содержит также требования по размерам лотковых изделий и их форме.

Конфигурация каналов отличается в зависимости от назначения:

  • каналы трапециевидной формы используются в мостостроении и дорожной сфере, а также применяются при сооружении дренажных и канализационных линий;
  • лотки с профилем поперечного сечения в виде квадрата или прямоугольника используются при прокладке теплотрасс, различных трубопроводов и кабельных сетей;
  • продукция полукруглого или параболического профиля применяется для сооружения канализационных линий, организации водоотвода и строительства дренажных линий.


Затвердевшая смесь должна обладать повышенной прочностью, водостойкостью, морозостойкостью, долговечностью
Стандарт регламентирует следующие характеристики лотков:

  • плотность применяемого бетона – до 2,4 т/м3;
  • диаметр стальной арматуры – не меньше 0,6 см;
  • класс арматурных стержней – AI-AIII;
  • марка применяемого бетона – М300 и выше;
  • крупность используемого заполнителя – не более 15 мм.

Соблюдение предприятиями-изготовителями требований стандарта и изготовление продукции в соответствии с технологией гарантирует качество железобетонных каналов.

Как изготавливают лотки кабельные бетонные

Поскольку изделию суждено эксплуатироваться в неблагоприятных условиях, выпуск железобетонных лотков требует ответственности на каждой стадии технологического процесса. Решающее значение в прочности изделия играет состав бетона. Готовая затвердевшая смесь обязана иметь повышенную надежность, водостойкость, долговечность и морозостойкость.

Герметичность бетона — определяющий фактор, поскольку кабель не способен сопротивляться губительному влиянию влаги. В железобетонном тоннеле сухость гарантирована длительный период, воздушная же подушка, как естественный теплоизолятор, значительно смягчает температурные перепады.

Бетонный лоток гарантирует надежную защиту проложенным внутри него силовым кабелям. Подобный вариант прокладки коммуникаций оптимален, поскольку проверен временем.

Какими преимуществами обладает лоток железобетонный кабельный?

До появления железобетонных лотков монтаж коммуникационных линий и трубопроводных магистралей выполнялся в каналах, сооруженных из кирпича. Однако кирпичные конструкции не обладают таким комплексом достоинств, как сборные лотки из армированного бетона. Каналы из кирпича обладают пониженной ремонтопригодностью и имеют недостаточно высокий срок эксплуатации. В связи с этим возникает потребность в использовании более надежного стройматериала.

Лоток железобетонный кабельный применяется для решения широкого комплекса задач и превосходит аналогичные конструкции из кирпича по комплексу показателей:

  • повышенному запасу прочности и надежности. Изделия сохраняют целостность при подвижках грунта и способны воспринимать значительные нагрузки;
  • возможности применения в сейсмически активных зонах. Бетон, усиленный арматурой, сохраняет характеристики при повышенной сейсмоактивности;


В железобетонном коробе сухость сохраняется на долгий срок, а воздушная подушка, являясь естественным теплоизолятором, смягчает перепады температур

  • ремонтопригодности. Демонтировав защитную крышку лотка, несложно выполнить ремонтные и восстановительные мероприятия;
  • темпам сооружения коммуникационных каналов. Из стандартных элементов быстро монтируются сборные лотки необходимой длины;
  • герметичности. После цементирования стыковых участков сборной конструкции и установки защитной крышки обеспечивается надежная защита магистралей от проникновения грунтовых вод и осадков.

Кроме указанных плюсов, следует дополнительно отметить ряд преимуществ:

  • возможность монтажа каналов во влажных почвах;
  • ускоренный доступ к проложенным коммуникациям;
  • снижение общего объема затрат по сравнению с конструкциями из кирпича;
  • ускоренные темпы выполнения монтажных операций;
  • увеличенный запас прочности;
  • морозоустойчивость и влагостойкость;
  • возможность эксплуатации в агрессивных средах.

В преимуществах использования кабельных лотков неоднократно убедились профессиональные строители. При выполнении ремонтных работ достаточно снять слой почвы, поднять крышку и заменить поврежденный кабель или трубу. После окончания ремонта наносится обмазочная мастика, устанавливается крышка и выполняется засыпка грунтом. При этом отсутствует необходимость в демонтаже железобетонных лотков, срок эксплуатации которых превышает несколько десятков лет.

Кабельные железобетонные лотки: достоинства продукции

До того, как начала производить кабельные ЖБ лотки, коммуникационные линии и трубопроводные магистрали монтировали в каналах, построенных из кирпича. Но характеристики таких конструкций были не очень хорошими, так как они не отличались прочностью и надежностью, предполагали короткий срок эксплуатации и не были пригодны к ремонту.

Основные преимущества кабельных железобетонных лотков:

  • Прочность и надежность, стойкость к нагрузкам и агрессивным средам, целостность при движении грунта (ввиду чего их можно применять в сейсмоактивных зонах, влажных грунтах), морозоустойчивость. Лотки не боятся резких перепадов температуры влаги, так как в качестве природного теплоизоляционного слоя выступает воздушная подушка.
  • Ремонтопригодность – сняв верхний слой грунта и подняв защитную крышку, можно быстро и легко провести нужные мероприятия, починить или заменить элементы, а потом нанести обмазочную мастику, накрыть крышкой, засыпать грунтом и дальше эксплуатировать коммуникации.
  • Скорость сооружения коммуникационных каналов.
  • Герметичность – после того, как монтаж окончен и стыки процементированы, крышка установлена, магистрали надежно защищены от осадков и грунтовых вод.
  • Снижение общей стоимости монтажа в сравнении с кирпичными конструкциями.
  • Длительный срок эксплуатации – лотки, в которые укладывается кабель или трубы, другие элементы, способны прослужить несколько десятков лет, а то и больше.

Конструкция и типоразмеры лотковой продукции

Железобетонный лоток для кабеля изготавливается из следующих стройматериалов

  1. Прочного бетона марки В20-В25. Для изготовления бетонной смеси используется цемент марок М400 или М500, перемешанный с очищенным песком и щебеночным наполнителем. Повышенная стойкость к воздействию влаги достигается благодаря использованию модифицирующих компонентов.
  2. Арматурных прутков, соответствующих классу А1 и выше. Арматурная решетка повышает прочностные характеристики бетонного массива и собирается из стальных стержней, связанных отожженной проволокой.


Отличительной чертой этих изделий является их универсальность
Рецептура используемого бетонного раствора и конструктивные особенности продукции позволяют использовать лотки и поставляемые совместно с ними защитные крышки в условиях с различным климатом и сейсмической активностью. Железобетонные каналы отличаются увеличенной прочностью, морозоустойчивостью, влагостойкостью, а также четкими геометрическими размерами.

Габариты изделий изменяются в зависимости от исполнения:

  • длина равна 740-3950 см;
  • ширина составляет 280-2380 см;
  • высота в интервале от 28 до 118 см.

Масса небольших лотков составляет 0,1 т и увеличивается до 2,7 т для изделий с максимальными габаритами.

О монтаже коммуникационных каналов – варианты размещения

Железобетонные лотки размещаются различным образом:

  • выше уровня нулевой отметки. Они монтируются на спланированную поверхность. После монтажа магистралей устанавливаются защитные крышки. Данный метод установки отличается простотой и позволяет снизить объем расходов;
  • ниже уровня грунта. Каналы располагаются в траншее, основание которой находится на заданной глубине. Крышки устанавливаются после монтажа коммуникаций, зазоры герметизируются, конструкция засыпается почвой.

Выбор оптимального метода монтажа определяется функциональным назначением лотковой конструкции и особенностями эксплуатации.

что это такое, характеристики и применение


что это такое, характеристики и применение

Лотки УБК имеют второе название – лотки кабельных каналов. Их относят к высокопрочной продукции, которая изготовлена из железобетона. Масса таких бетонных конструкций составляет 175 кг. О конструкции лотков читайте подробнее на сайте компании БетонЦентр. Они используются во время прокладки различных коммуникаций: малых потоковых кабелей, энергетических сетей и так далее.

Общая информация и предназначение

Лоток представлен в виде скобы из армированной бетонной смеси. Он состоит из специальных закладных деталей, которые нужны для фиксации кабелей. В зависимости от условий работы устройство может перекрываться бетонными плитами, которые могут не иметь между собой воздушную прослойку. Закладные детали и арматурные элементы перед изготовлением в условиях производства проходят антикоррозийную обработку. Лотки покрыты плитами, что позволяет изолировать их от возможных коррозийных воздействий и влияния окружающей среды.

Кабельные желобы представлены в виде скоб, у которых стенки отличаются различной высотой. Данный параметр имеет влияние на характер используемой кабельной линии. Под этим понимаются каналы проходного и непроходного типов. Для последнего варианта производятся желобы с просветами квадратной формы. Они необходимы для наблюдения за состоянием кабелей, которые могут быть повреждены. Под открытый вид электролиний создаются специализированные защитные лотки.

Могут применяться при:

  1. Производстве кабельных лотков, выполненных из бетона марок B15-25. Они обеспечивают продукции высокие прочностные характеристики.
  2. Роль арматурного остова играет сварная клетка. Она изготавливается из стальных прутьев, ширина которых составляет от 6 до 10 мм. Может использоваться металлическая проволока с диаметром 4 мм.
  3. Во время изготовления необходимо добиться максимальной однородности используемого раствора. В реализованной продукции не допускается наличие воздушных пробок.

Технические характеристики

Во время прокладки электрических шин и кабелей под автомобильными магистралями, железнодорожными путями и на обычной грунтовой поверхности требуется наличие тщательной гидроизоляции лотка. Так же его требуется проверить на прочность, устойчивость к действию нагрузок и отсутствие дефектов в виде сколов и трещин.

Для защиты от агрессивного влияния окружающей среды во время создания лотков УБК применяет бетон с минимальной маркой 300. Он устойчив к коррозии и влагонепроницаемый.

К готовым изделиям предъявляются основные технические требования, которые составляются на основании следующих характеристик:

  1. Устойчивость бетона сжатию.
  2. Степень обработки закладных деталей и арматуры антикоррозийным покрытием.
  3. Вид сварки.
  4. Толщина защитного слоя бетона.
  5. Геометрические параметры изделия и отсутствие трещин.

Лотки УБК имеют повышенную степень практичности при эксплуатации. Чтобы осуществлять техническое обслуживание кабелей достаточно демонтировать бетонную плиту. На стадии установки кабельных каналов нельзя подвергать их ударам и повреждениям. Лотки УБК предусматривают наличие защитных прокладок в точках установки монтажных и крепежных элементов.

Преимущества:

  1. Хороший уровень проветривания кабельной линии.
  2. Беспрепятственный и быстрый доступ к кабелям.
  3. Долговечность, устойчивость к негативным воздействиям.
  4. Большой выбор изделий позволит подобрать продукцию на любой вкус.
  5. Протягивание незащищенных проводов и кабелей.
  6. Широкий диапазон цен, который делает покупку по карману большинству потребителей.

Сфера использования

Использование данной разновидности оборудования обусловлено поддержкой и защитой электрических коммуникаций от негативных фактов, которые могут нанести вред системе. Внутри желобов могут находиться кабеля с мощностью до 500 кВ.

Места, пригодные для монтажа кабельных желобов:

  1. Сыпучие грунты.
  2. Сухое основание.
  3. Территории с поверхностным течением.
  4. Районы, подверженные сейсмическим воздействиям.
  5. Промышленные объекты.
  6. Производственные цеха.

sxteh.ru

Кабельный лоток – это… Что такое Кабельный лоток?

 Кабельный лоток Открытая конструкция, предназначенная для прокладки проводов и кабелей.

Строительный словарь.

  • Кабельный колодец
  • Калорифер
Смотреть что такое “Кабельный лоток” в других словарях:
  • кабельный лоток — лоток Лотком называется открытая конструкция, предназначенная для прокладки на ней проводов и кабелей. Лоток не является защитой от внешних механических повреждений проложенных на нем проводов и кабелей. Лотки должны изготовляться из несгораемых… …   Справочник технического переводчика

  • кабельный лоток — лоток Лотком называется открытая конструкция, предназначенная для прокладки на ней проводов и кабелей. Лоток не является защитой от внешних механических повреждений проложенных на нем проводов и кабелей. Лотки должны изготовляться из несгораемых… …   Справочник технического переводчика

  • Кабельный лоток — Открытая конструкция, предназначенная для прокладки проводов и кабелей …   Словарь строителя

  • кабельный лоток лестничного типа — Нрк. кабельная лестница Опорная конструкция для кабелей, состоящая из последовательно расположенных поперечных опорных элементов, жестко прикрепленных к основным продольным опорным элементам [ГОСТ Р МЭК 60050 826 2009] EN cable ladder cable… …   Справочник технического переводчика

  • вертикальный кабельный лоток (в шкафах) — вертикальный кабельный лоток [Интент] 1 Вертикальный кабельный лоток 1 Вертикальный кабельный лоток. Ввод кабелей снизу. Рис. Legrand Тематики стойки и шкафы EN sinked cable tray …   Справочник технического переводчика

  • проволочный кабельный лоток — [Источник] [http://www.abn.ru/inf/abn office/lotki/16.jpg] …   Справочник технического переводчика

  • лоток — 47 лоток: Разовая потребительская тара, имеющая корпус разнообразной формы, с плоским дном и низкими бортиками, предназначенная для упаковывания продукции, укупоривание которой проводится с помощью пленочных материалов Источник: ГОСТ 17527 2003:… …   Словарь-справочник терминов нормативно-технической документации

  • лоток для прокладки кабеля (или полка) — 3.4. лоток для прокладки кабеля (или полка) : Опорная конструкция в виде непрерывного основания с ребордами и без крышки. Примечание Кабельный лоток может иметь или не иметь перфорацию. [МЭС 826 15 08] Источник: ГОСТ Р МЭК 60204 1 2007:… …   Словарь-справочник терминов нормативно-технической документации

  • кабельный канал — Кабельным каналом называется закрытое и заглубленное (частично или полностью) в грунт, пол, перекрытие и т. п. непроходное сооружение, предназначенное для размещения в нем кабелей, укладку, осмотр и ремонт которых возможно производить лишь при… …   Справочник технического переводчика

  • кабельный туннель — Коридор, размеры которого допускают проход людей по всей его длине, содержащий поддерживающие конструкции для кабелей, а также соединительные и (или) другие элементы электропроводок [ГОСТ Р МЭК 60050 826 2009] кабельный туннель Кабельным туннелем …   Справочник технического переводчика

dic.academic.ru

для чего применяют и какие бывают

Для выполнения работ по прокладке различных инженерных сетей, сооружения тепловых трасс, дренажных систем и объектов гидротехнического назначения используют конструкции П-образного профиля из железобетона. После прокладки коммуникационных систем устанавливают крышки лотков, которые надежно защищают магистрали от влияния природных факторов и доступа посторонних. Лоток железобетонный кабельный отличается повышенной прочностью и надежностью. Он изготавливается согласно требованиям стандарта. Проложенные в нем коммуникации находятся в полной безопасности.

Для чего выпускают заводы ЖБИ лотковые изделия?

Изготовление коммуникационных каналов из железобетона осуществляется на специализированных предприятиях, согласно положениям нормативной документации.

Благодаря повышенной прочности и надежности железобетонных конструкций лоткового типа область использования изделий довольно обширная:

  • сфера дорожного строительства;
  • коммунальная отрасль;
  • жилищное и промышленное строительство;
  • энергетическая сфера.

Железобетонные лотки для кабеля востребованы при сооружении парковочных комплексов, промышленных и коммерческих объектов, жилых зданий, а также при прокладке автомобильных дорог и обустройстве террас.

Бетонный кабельный лоток предназначен для применения в энергетическом строительстве

Спектр решаемых задач:

  • укладка электрокабелей от подстанций с трансформаторами и линий телекоммуникационной связи;
  • строительство закрытых и открытых дренажных систем и сооружение закрытых водоотводящих каналов;
  • прокладка магистралей подачи воды, а также размещение различных труб, в том числе канализационных.

Железобетонные каналы востребованы не только для прокладки кабелей связи. Они используются для обеспечения эффективного отвода воды на различных объектах:

  • заводах и фабриках;
  • железнодорожных линиях;
  • автомобильных дорогах;
  • аэродромных полосах;
  • автомобильных стоянках;
  • парках и скверах;
  • жилых зданиях;
  • гидротехнических строениях.

Лотковые каналы – универсальный вид строительной продукции, широко применяемой в областях промышленного и частного строительства. Технология изготовления продукции предусматривает лабораторный контроль входного сырья и проверку качества готовых изделий.

Они служат для защиты кабеля от давления почвы и воздействия грунтовых вод

Виды лотков из железобетона

Согласно классификации, кабельные железобетонные лотки отличаются следующими параметрами:

  • конструктивным исполнением;
  • возможностью комплектации крышкой;
  • габаритными размерами;
  • функциональным назначением;
  • особенностями монтажа.

В строительной сфере применяют следующие разновидности лотковых каналов:

  1. Изделия П-образного сечения, имеющие форму прямоугольного параллелепипеда. Они применяются для строительства составных каналов, в качестве дренажных и водоотводящих элементов. Увеличенные габариты железобетонных каналов позволяют уложить на подставках различные виды электрокабелей. Продукцию отличает увеличенная прочность, а также коррозионная устойчивость. Прочностные характеристики позволяют применять лотки во влажных и промерзающих почвах.
  2. Продукцию трапециевидной формы. За счет изменения ширины канала вдоль продольной оси изделия обеспечивается возможность телескопического соединения. Фиксированные размеры телескопических лотков обеспечивают высокую точность сопряжения каналов и ускоряют монтажные работы. Изделия устанавливают по обочинам транспортных магистралей для отвода осадков с дорожного полотна. Продолжительный ресурс эксплуатации лотков телескопического типа обеспечивается за счет устойчивости изделий к поглощению влаги.

Маркировка изделий отличается в зависимости от назначения:

  • аббревиатура УБК соответствует энергетическим лоткам;
  • сокращение МЖБЛ применяется для дренажных каналов и водоотводящих лотков;
  • маркировка Л используется для дорожных и теплотрассовых лотков;
  • индекс МШЛ соответствует продукции, предназначенной для железнодорожных линий.
Так как изделие будет эксплуатироваться в особых условиях, производство лотков ЛК требует ответственного подхода ко всем этапам технологического процесса

В зависимости от конкретного исполнения лотка и его функционального назначения изделие может комплектоваться крышкой. Для обеспечения герметичности каналов также используют плиты дорожные, которыми закрывают внутреннюю полость.

Лоток железобетонный кабельный – основные характеристики

Требованиями действующего стандарта регламентированы эксплуатационные характеристики, которыми обладают лотки кабельные бетонные:

  • стойкость к воздействию отрицательной температуры;
  • сохранение целостности при температурных перепадах;
  • устойчивость арматурной решетки каналов к воздействию влаги;
  • повышенный запас прочности железобетонной конструкции.

Нормативная документация содержит также требования по размерам лотковых изделий и их форме.

Конфигурация каналов отличается в зависимости от назначения:

  • каналы трапециевидной формы используются в мостостроении и дорожной сфере, а также применяются при сооружении дренажных и канализационных линий;
  • лотки с профилем поперечного сечения в виде квадрата или прямоугольника используются при прокладке теплотрасс, различных трубопроводов и кабельных сетей;
  • продукция полукруглого или параболического профиля применяется для сооружения канализационных линий, организации водоотвода и строительства дренажных линий.
Затвердевшая смесь должна обладать повышенной прочностью, водостойкостью, морозостойкостью, долговечностью

Стандарт регламентирует следующие характеристики лотков:

  • плотность применяемого бетона – до 2,4 т/м3;
  • диаметр стальной арматуры – не меньше 0,6 см;
  • класс арматурных стержней – AI-AIII;
  • марка применяемого бетона – М300 и выше;
  • крупность используемого заполнителя – не более 15 мм.

Соблюдение предприятиями-изготовителями требований стандарта и изготовление продукции в соответствии с технологией гарантирует качество железобетонных каналов.

Какими преимуществами обладает лоток железобетонный кабельный?

До появления железобетонных лотков монтаж коммуникационных линий и трубопроводных магистралей выполнялся в каналах, сооруженных из кирпича. Однако кирпичные конструкции не обладают таким комплексом достоинств, как сборные лотки из армированного бетона. Каналы из кирпича обладают пониженной ремонтопригодностью и имеют недостаточно высокий срок эксплуатации. В связи с этим возникает потребность в использовании более надежного стройматериала.

Лоток железобетонный кабельный применяется для решения широкого комплекса задач и превосходит аналогичные конструкции из кирпича по комплексу показателей:

  • повышенному запасу прочности и надежности. Изделия сохраняют целостность при подвижках грунта и способны воспринимать значительные нагрузки;
  • возможности применения в сейсмически активных зонах. Бетон, усиленный арматурой, сохраняет характеристики при повышенной сейсмоактивности;
В железобетонном коробе сухость сохраняется на долгий срок, а воздушная подушка, являясь естественным теплоизолятором, смягчает перепады температур
  • ремонтопригодности. Демонтировав защитную крышку лотка, несложно выполнить ремонтные и восстановительные мероприятия;
  • темпам сооружения коммуникационных каналов. Из стандартных элементов быстро монтируются сборные лотки необходимой длины;
  • герметичности. После цементирования стыковых участков сборной конструкции и установки защитной крышки обеспечивается надежная защита магистралей от проникновения грунтовых вод и осадков.

Кроме указанных плюсов, следует дополнительно отметить ряд преимуществ:

  • возможность монтажа каналов во влажных почвах;
  • ускоренный доступ к проложенным коммуникациям;
  • снижение общего объема затрат по сравнению с конструкциями из кирпича;
  • ускоренные темпы выполнения монтажных операций;
  • увеличенный запас прочности;
  • морозоустойчивость и влагостойкость;
  • возможность эксплуатации в агрессивных средах.

В преимуществах использования кабельных лотков неоднократно убедились профессиональные строители. При выполнении ремонтных работ достаточно снять слой почвы, поднять крышку и заменить поврежденный кабель или трубу. После окончания ремонта наносится обмазочная мастика, устанавливается крышка и выполняется засыпка грунтом. При этом отсутствует необходимость в демонтаже железобетонных лотков, срок эксплуатации которых превышает несколько десятков лет.

Конструкция и типоразмеры лотковой продукции

Железобетонный лоток для кабеля изготавливается из следующих стройматериалов

  1. Прочного бетона марки В20-В25. Для изготовления бетонной смеси используется цемент марок М400 или М500, перемешанный с очищенным песком и щебеночным наполнителем. Повышенная стойкость к воздействию влаги достигается благодаря использованию модифицирующих компонентов.
  2. Арматурных прутков, соответствующих классу А1 и выше. Арматурная решетка повышает прочностные характеристики бетонного массива и собирается из стальных стержней, связанных отожженной проволокой.
Отличительной чертой этих изделий является их универсальность

Рецептура используемого бетонного раствора и конструктивные особенности продукции позволяют использовать лотки и поставляемые совместно с ними защитные крышки в условиях с различным климатом и сейсмической активностью. Железобетонные каналы отличаются увеличенной прочностью, морозоустойчивостью, влагостойкостью, а также четкими геометрическими размерами.

Габариты изделий изменяются в зависимости от исполнения:

  • длина равна 740-3950 см;
  • ширина составляет 280-2380 см;
  • высота в интервале от 28 до 118 см.

Масса небольших лотков составляет 0,1 т и увеличивается до 2,7 т для изделий с максимальными габаритами.

О монтаже коммуникационных каналов – варианты размещения

Железобетонные лотки размещаются различным образом:

  • выше уровня нулевой отметки. Они монтируются на спланированную поверхность. После монтажа магистралей устанавливаются защитные крышки. Данный метод установки отличается простотой и позволяет снизить объем расходов;
  • ниже уровня грунта. Каналы располагаются в траншее, основание которой находится на заданной глубине. Крышки устанавливаются после монтажа коммуникаций, зазоры герметизируются, конструкция засыпается почвой.

Выбор оптимального метода монтажа определяется функциональным назначением лотковой конструкции и особенностями эксплуатации.

Подводим итоги

Лоток железобетонный кабельный – многофункциональное изделие, незаменимое в области дорожного, жилищного и коммунального строительства. Конструкция лотка обеспечивает возможность формирования каналов заданной длины и конфигурации. Изделие отличается длительным периодом эксплуатации и обеспечивает надежную защиту проложенных коммуникаций.

pobetony.expert

Что такое металлический кабельный лоток, преимущества его применения

Лотки металлические кабельные – что это такое?

Лоток металлический  (кабель-канал) – это электромонтажное изделие, в который при прокладке электросетей убираются провода. Он представляет собой закрытый короб прямоугольного поперечного сечения. Устанавливается на стену, потолок, пол.

В процессе монтажа лотки собираются в единую систему, которая представляет собой совокупность опорных элементов (секций), предназначенных для монтажа сетей коммуникаций. К ним относятся прямые секции кабельных лотков, а также фасонные, угловые, тройниковые, крестообразные и переходные секции.

Металлический кабель-канал изготавливают  из нержавеющей и оцинкованной  стали. Он надежно защищен от коррозии и достаточно прочен, чтобы нести собственный вес и вес лежащих внутри проводов. Лоток из металла часто окрашивают в цвета RAL-палитры для повышения  коррозионной стойкости и эстетической привлекательности. Купить лоток металлический можно в ООО “КНВ Лоток”



Применение металлических кабельных лотков

Лотки металлические  кабельные применяются для чистового (эстетичного) проведения инженерных сетей в зданиях и на улице. Допускается их монтаж в жилых помещениях, в цехах промышленных производств и на предприятиях пищевой промышленности. Кроме этого, кабельные каналы могут быть использованы для разделения проводов по назначению или для формирования их в отдельные потоки (группы).



Кабельный лоток (металлическй) – в чем его преимущества



  • Гибкость инсталляции. С помощью кабель-каналов создаются гибкие эстетически привлекательные конструкции.
  • Дешевизна монтажа. У кабельных лотков доступная цена и устанавливаются они легко и быстро.
  • Безопасность. Укрытые в коробе кабели не соприкасаются с предметами и поверхностями, которые есть в помещении, поэтому, даже при повреждении изоляции провода и возникновении короткого замыкания, вероятность возгорания мала.

В целом, кабельные лотки отлично справляются со своим предназначением. Созданные с их помощью коммуникационные и электрические сети безопасные, эстетичные и обладают всеми преимуществами внешней проводки, такими как мобильность и доступность.

www.koks-montazh.ru

Как выбрать металлические кабельные лотки, что предпочесть?

Кабельные лотки – это металлические конструкции, изготовленные из стали, которой придали дополнительную форму лотка для жесткости, прошедшие оцинковочную обработку для придания антикоррозийных свойств. Применяют лотки для прокладки кабелей напряжением до 1000 В и производят из перфорированного или неперфорированного стального листа, проволоки. Высота лотков от 50 до 100 мм, ширина 50, 100, 200 и 400 мм, длина 2-3 м.

Металлические кабельные лотки являются изделиями, использование которых в частых случаях связано с большими промышленными, складскими и торговыми помещениями,но каждый отдельный случай характеризуется своими особенностями эксплуатации лотка, а соответственно, и определенными требованиями к продукции. Современные производители предлагают российским потребителям лотки различных видов обработки при учете всех требований. После обработки металл приобретает особенные характеристики, изначально отсутствующие у него. На современном российском рынке представлены три вида лотков, для обработки которых используются разные способы.

Оцинковка по методу Сендзимира

Лотки, оцинковка которых производится по методу Сендзимира, являются наиболее распространенными. Оцинковка по методу Сендзимира – это оцинковка, состоящая из двух этапов: высокоскоростной прокачки черного металла в рулонах через ванны с цинком и изготовления из него непосредственно самого лотка.

Оцинковка, произведенная данным методом позволяет повышать уровень защиты лотков от коррозионных процессов. Цинковое покрытие позволяет обеспечивать как барьерную, так и электрохимическую защиту от коррозии, поэтому оно является в некотором смысле уникальным. Именно электрохимическая защита известна в качестве «жертвенной», так как в гальванической паре цинк «жертвует» собой, защищая сталь, на которой он находится. Действия цинка будут аналогичными. Проявление данного эффекта можно увидеть и на локальных участках, в которых уже отсутствует покрытие.

Однако цинковый слой, наносимый на лоток при цинковании по методу Сендзимира, имеет меньшую толщину по сравнению со слоем цинка, наносимого на лоток при горячей оцинковке. Таким образом, меньшим является и уровень защиты. Другими словами, лоток защищен от коррозионных процессов и сможет служить на протяжении длительного периода времени при умеренных условиях коррозии. Следовательно, лотки, прошедшие обработку цинком по методу Сендзимира, очень хорошо могут эксплуатироваться внутри таких зданий как офисы, школы, магазины, гостиницы, а также склады и спортивные залы.

Горячее цинкование лотков

Горячее цинкование предусматривает опускание в ванну с горячим цинком уже готового изделия. Выполнение такой обработки в наиболее частых случаях осуществляется под индивидуальный заказ, поскольку использование данных лотков связано с особо тяжелыми эксплуатационными условиями.

При горячем цинковании на готовое изделие осуществляется нанесение более толстого цинкового слоя, благодаря чему повышаются антикоррозионные характеристики и увеличивается срок эксплуатации лотка. Лотки, прошедшие такую обработку, могут использоваться в более тяжелых коррозионных условиях или на открытом воздухе.

В соответствии с действующим на российской территории стандартом SFS-EN ISO 12944-2, имеется пять уровней воздействия окружающей среды в разных промышленных условиях (от С1 до С5). С1 являются наиболее простыми и наименее вредными эксплуатационными условиями, С5 представляют собой наиболее тяжелые условия. Толстый, порядка 100 мкм, цинковый слой делает лотки, которые обработаны с помощью горячего цинкования, подходящими для использования в условиях степени СЗ — С4, т.е. в производственных помещениях, для которых характерна высокая влажность или загрязненный воздух, к примеру, в бассейнах, ремонтных доках, на химических предприятиях. Кроме того, целесообразным станет использование таких лотков снаружи зданий городской и промышленной инфраструктурной системы, в промышленных и прибрежных районах, для которых характерна умеренная концентрация соли в воздухе. При этом лоток будет являться гарантированной защитой для проводки в течение нескольких десятков лет.

Лотки из нержавеющей стали

Выполнение лотков из нержавеющей стали осуществляется под индивидуальный заказ, однако цена таких лотков намного выше всех своих аналогов. В соответствии со стандартом SFS-EN ISO 12944-2, лотки из нержавеющей стали выдерживают степень воздействия С5, поэтому их чаще всего используют в тяжелых промышленных условиях. Основным элементом нержавеющей стали является хром, концентрация которого превышает 12%. Улучшение коррозионной стойкости связано с увеличением концентрации хрома. Аналогичным образом в условиях высоких температурных режимов происходит снижение степени окисления и образования окалины.

Такие лотки будут незаменимы в тех местах, где установлены повышенные требования к уровню гигиены – на фармакологических предприятиях, предприятиях пищевой промышленности. Они не вступают в реакцию с химическими элементами, а также не выделяют в природную среду вещества, вредные для человеческого здоровья.

Актуальность использования лотков из нержавеющей стали зафиксирована также в химической и деревообрабатывающей промышленной сфере.

Выбор антикоррозийной защиты лотка

Каждый вид лотков характеризуется своими преимуществами и особенностями,поэтому они должны соответствовать различным требованиям и могут применяться в разных ситуациях. В настоящее время на отечественном рынке более широко представлены лотки, оцинковка которых производится по методу Сендзимира. При необходимости осуществления прокладки трасс любой сложности внутри здания можно выбрать данный вариант, т.к. он удовлетворяет качественным требованиям, а также является приемлемым по цене.

Если вы нуждаетесь в более надежной защите для эксплуатации в тяжелых коррозионных условиях, необходимо осуществить поиск лотков из нержавеющей стали или обработанных методом горячего цинкования. Чаще всего их выполняют под заказ, однако их производство осуществляют немногие компании.

Качество лотков отечественного производства не уступает качеству продукций производителей из Европы. К тому же, необходимо учитывать, что поставка продукции с европейских складов осуществляется в не совсем подходящие сроки.

В настоящее время можно отметить активное развитие российского рынка кабеленесущих систем, а также повышение культуры монтажа. Еще не так давно лотки из металла с простой оцинковкой хорошего качества считались редким явлением. В настоящее время данная продукция является доступной в широком ассортименте, при этом она уже начала производиться в нашей стране.

Как не ошибиться при покупке кабельного лотка?

Ключевое значение при подборе компонентов для прокладки кабельных трасс играет тип кабеля. Провода с различными параметрами имеют индивидуальные особенности, например, для чувствительных проводов, прежде всего, необходимо учитывать расстояние, на котором они будут располагаться относительно друг друга во избежание экранирования, а для передачи энергии токами на промышленной частоте необходимым критерием является эффективный теплоотвод.

При подборе элементов системы кабельных каналов обязательно нужно учитывать все критерии, которые определяют основные параметры.

Что учесть при выборе лотков?

Попробуем рассмотреть более детально критерии, которые определяют параметры лотков:

  • Габариты лотков напрямую зависят от количества кабелей и их диаметра. Максимальные размеры пучка кабелей должны быть немного меньше, чем высота стенок лотка. Суммарное количество диаметров кабелей должно быть меньше ширины лотка.
  • Теплоотвод кабелей. Здесь всё зависит от рода энергии, протекающей по кабелям. Основная потеря мощности в них происходит из-за нагрева. Для этого необходимо предусмотреть дополнительное пространство в лотках. Если кабель не нагревается, то можно выбрать лотки с высокой стенкой для укладки в несколько слоёв. Если же он подвержен нагреву, то необходимо выбирать лоток с низкими бортами. Проволочные или перфорированные лотки выбираются, когда имеются более жесткие требования по теплоотводу.
  • Легкость монтажа системы очень сильно зависит от особенностей конструкции. Более дешевые лотки с прямыми концами нуждаются в соединительных деталях, что делает монтаж более сложным и затратным с точки зрения времени. Для высокой скорости монтажа необходимы более функциональные конструкции, к примеру, в наших лотках используются разъем «мама-папа».
  • Прочность лотка выбирается по суммарному весу кабелей. Для лотков с более высокими стенкамииспользуется толстая сталь, соответственно их несущая способность значительно выше. Лестничные лотки способны нести наибольшую нагрузку. Неперфорированные металлические лотки, по нагрузочной способности, не отличаются от перфорированных.
  • Уровень необходимой защиты определен типом кабеля и указывается его производителем. Проволочные лотки имеют минимальную степень защиты, а неперфорированные лотки с крышками имеют максимальную защиту.
  • Минимальный радиус изгиба кабелей указывается производителем, при подборе лотка изгиб кабеля должен быть значительно больше радиуса изгиба аксессуаров для фасона. Из-за физической природы энергии, которая проходит через оптоволоконный кабель нужно особенно строго учитывать радиус изгиба кабеля.
  • Степень коррозии зависит от климатических условий места, где будет размещаться трасса. Оцинковка лотка различными материалами нужна для увеличения его стойкости. Уровень антикоррозийной защиты напрямую зависит от толщины оцинковки. Гальванически оцинкованные лотки с толщиной оцинковки до 10 мкм хорошо использовать для их размещения внутри помещений. Лотки, оцинкованные методом горячего погружения и имеющие толщину слоя до 60 мкм, нужно использовать при наружном размещении трасы. А изделия из нержавеющей стали целесообразны в химической или пищевой промышленности, при размещении трассы в тоннелях.

Помните, что главная задача, которую выполняют металлические лотки – защита от внешних факторов. В связи с этим правильно выбранный продукт и качественная сборка будут гарантировать лучший технико-экономичный результат.

pro-lotok.com

что это такое, характеристики и применение

Лотки УБК имеют второе название – лотки кабельных каналов. Их относят к высокопрочной продукции, которая изготовлена из железобетона. Масса таких бетонных конструкций составляет 175 кг. О конструкции лотков читайте подробнее на сайте компании БетонЦентр. Они используются во время прокладки различных коммуникаций: малых потоковых кабелей, энергетических сетей и так далее.

Общая информация и предназначение

Лоток представлен в виде скобы из армированной бетонной смеси. Он состоит из специальных закладных деталей, которые нужны для фиксации кабелей. В зависимости от условий работы устройство может перекрываться бетонными плитами, которые могут не иметь между собой воздушную прослойку. Закладные детали и арматурные элементы перед изготовлением в условиях производства проходят антикоррозийную обработку. Лотки покрыты плитами, что позволяет изолировать их от возможных коррозийных воздействий и влияния окружающей среды.

Кабельные желобы представлены в виде скоб, у которых стенки отличаются различной высотой. Данный параметр имеет влияние на характер используемой кабельной линии. Под этим понимаются каналы проходного и непроходного типов. Для последнего варианта производятся желобы с просветами квадратной формы. Они необходимы для наблюдения за состоянием кабелей, которые могут быть повреждены. Под открытый вид электролиний создаются специализированные защитные лотки.

Могут применяться при:

  1. Производстве кабельных лотков, выполненных из бетона марок B15-25. Они обеспечивают продукции высокие прочностные характеристики.
  2. Роль арматурного остова играет сварная клетка. Она изготавливается из стальных прутьев, ширина которых составляет от 6 до 10 мм. Может использоваться металлическая проволока с диаметром 4 мм.
  3. Во время изготовления необходимо добиться максимальной однородности используемого раствора. В реализованной продукции не допускается наличие воздушных пробок.

Технические характеристики

Во время прокладки электрических шин и кабелей под автомобильными магистралями, железнодорожными путями и на обычной грунтовой поверхности требуется наличие тщательной гидроизоляции лотка. Так же его требуется проверить на прочность, устойчивость к действию нагрузок и отсутствие дефектов в виде сколов и трещин.

Для защиты от агрессивного влияния окружающей среды во время создания лотков УБК применяет бетон с минимальной маркой 300. Он устойчив к коррозии и влагонепроницаемый.

К готовым изделиям предъявляются основные технические требования, которые составляются на основании следующих характеристик:

  1. Устойчивость бетона сжатию.
  2. Степень обработки закладных деталей и арматуры антикоррозийным покрытием.
  3. Вид сварки.
  4. Толщина защитного слоя бетона.
  5. Геометрические параметры изделия и отсутствие трещин.

Лотки УБК имеют повышенную степень практичности при эксплуатации. Чтобы осуществлять техническое обслуживание кабелей достаточно демонтировать бетонную плиту. На стадии установки кабельных каналов нельзя подвергать их ударам и повреждениям. Лотки УБК предусматривают наличие защитных прокладок в точках установки монтажных и крепежных элементов.

Преимущества:

  1. Хороший уровень проветривания кабельной линии.
  2. Беспрепятственный и быстрый доступ к кабелям.
  3. Долговечность, устойчивость к негативным воздействиям.
  4. Большой выбор изделий позволит подобрать продукцию на любой вкус.
  5. Протягивание незащищенных проводов и кабелей.
  6. Широкий диапазон цен, который делает покупку по карману большинству потребителей.

Сфера использования

Использование данной разновидности оборудования обусловлено поддержкой и защитой электрических коммуникаций от негативных фактов, которые могут нанести вред системе. Внутри желобов могут находиться кабеля с мощностью до 500 кВ.

Места, пригодные для монтажа кабельных желобов:

  1. Сыпучие грунты.
  2. Сухое основание.
  3. Территории с поверхностным течением.
  4. Районы, подверженные сейсмическим воздействиям.
  5. Промышленные объекты.
  6. Производственные цеха.

www.stroysmi.ru

кабельный лоток – это… Что такое кабельный лоток?



лотокЛотком называется открытая конструкция, предназначенная для прокладки на ней проводов и кабелей.Лоток не является защитой от внешних механических повреждений проложенных на нем проводов и кабелей. Лотки должны изготовляться из несгораемых материалов. Они могут быть сплошными, перфорированными или решетчатыми. Лотки могут применяться в помещениях и наружных установках[ПУЭ. Раздел 2]кабельный лотокОпорная конструкция для кабелей, состоящая из протяженного основания с вертикальными бортами и не имеющая крышки.Примечание – Кабельный лоток может быть перфорированным или сетчатым[ГОСТ Р МЭК 60050-826-2009]

лоток для прокладки кабеля (или полка)Опорная конструкция в виде непрерывного протяженного основания с ребордами бортами и без крышки. ПримечаниеКабельный лоток может иметь или не иметь перфорацию.[ГОСТ Р МЭК 60204-1-2007]

лоток электротехнический Открытый жёлоб на специальных подставках, применяемый для размещения в нём кабелей при надземной их прокладке на местности[Терминологический словарь по строительству на 12 языках (ВНИИИС Госстроя СССР)]

EN

cable tray cable support consisting of a continuous base with raised edges but no covering NOTE – A cable tray may be perforated or mesh.[IEV number 826-15-08]

cable traycable support consisting of a continuous base and raised edges and no coveringNOTE A cable tray may be perforated or non-perforated.[IEV 826-15-08][IEC 60204-1-2006]

FR

chemin de câbles, mtablette, f support de câbles constitué d’une base continue avec de rebords, mais ne comportant pas de couvercle NOTE – Un chemin de câbles peut être perforé ou en treillis. [IEV number 826-15-08]

Кабельный лоток неперфорированный

Кабельный лоток перфорированный

Кабельный лоток проволочный (сетчатый)

[http://www.szpk-nw.ru/catalog_p.html?cid=5]

[http://www.elsyst.ru/photo/catalog/6l.jpg]



Рис. 33. Кабельный лоток лестничного типа:1, 2- прямые секции, 3 — угловая секция. 4, 5 — переходные секции и шарнирные соединители, 6 — прижимы, 7 — подвески

Кабельные лотки применяют для прокладки силовых и контрольных кабелей и проводов напряжением до 1000 В и изготовляют из перфорированного гнутого металлического листа. Ширина лотка 50, 100, 200 и 400 мм, длина 2 м. В номенклатуру лотков входят готовые для сборки элементы, обеспечивающие создание трассы с необходимыми поворотами и разветвлениями в горизонтальной и вертикальной плоскостях.Соединение лотков выполняют болтами, благодаря этому обеспечивается надежная электрическая цепь, необходимая для сети заземления. Крепят лотки на кронштейнах, подвесках и сборных кабельных конструкциях. Лотки, установленные на опорных конструкциях, крепят так, чтобы была исключена возможность сползания, опрокидывания и падения их.При пересечении лотков с другими коммуникациями лотки прокладывают с отступом от стен, если это невозможно, выполняют обходы.

[http://forca.ru/knigi/oborudovanie/montazh-i-ekpluataciya-kabelei_8.html]

Кабельный лоток[http://www.solan.ru/data/lotok_dstr.gif]

Тематики
  • изделие электромонтажное
  • электропроводка, электромонтаж
Обобщающие термины
  • кабельное сооружение
  • конструкции для прокладки кабелей и проводов
Синонимы
  • лоток
  • лоток для прокладки кабеля
EN
  • cable tray
  • trunking
  • wireway
DE
FR
  • canal électrotechnique
  • chemin de câbles, m
  • tablette, f

normative_ru_fr.academic.ru

Кабельные железобетонные лотки, применяемые для прокладки кабеля в земле | Кабель.РФ: всё об электрике

Кабельный железобетонный лоток широко применяется в строительстве с целью осуществления прокладки инженерных коммуникаций. За счет их использования достигается обеспечение максимально надежной защиты коммуникаций от любых повреждающих воздействий как природного, так и техногенного характера. Допустимо использование лотков для прокладки кабелей с напряжением до 35 киловольт.

 Кабельный железобетонный лоток (рис.1), область применений которого достаточно широка, — это полое железобетонное изделие в виде канала. Основными достоинствами является то, что они позволяют наиболее эффективно использовать площадь объекта, а также помогают снизить общие затраты на строительство.

Если говорить об экономии, то она видна невооруженным взглядом, ведь использовать кабельный лоток бетонный выходит в 2–3 раза дешевле, чем осуществлять прокладку кабеля, используя иные конструкции для реализации внутреннего пространства.

Производство ЖБ-лотков


 Железобетонные кабельные лотки размеры имеют различные и производятся из тяжелого бетона, а в качестве каркаса применяется стальная арматура. Выпуск данного изделия осуществляется по ГОСТ № 23009-78, используя в качестве основы портландцемент, марка которого не должна быть ниже М400, а также арматуру, которая была произведена из стали классов А3 или А1. В качестве наполнителя могут быть использованы следующие материалы:

  • отборный песок,
  • гранит,
  • гравий.

Данный продукт должен быть произведен согласно всем технологическим требованиям, в противном случае он попросту не будет обладать необходимыми характеристиками. Одной из наиболее основных характеристик можно с легкостью назвать повышенную прочность, которой можно добиться только в том случае, если будет использован качественный бетон. Помимо этого, свойствами бетона будет определяться морозоустойчивость, а также стойкость к растрескиванию. Стоит заметить, что в случае нарушения технологии производства лотки могут потерять свою способность к непропусканию влаги, что недопустимо. В том случае, если все процедуры по производству были выполнены качественно, ваши кабели будут надежно защищены от вредного воздействия.

 ЖБ-лотки кабельные могут использоваться в любых типах грунта, за исключением тех, которые агрессивны к такому материалу, как бетон. Во избежание засорения допустимо применение специальных плит перекрытия (рис. 2), которые должны быть изготовлены из того же материала, что и ЖБ-лотки кабельные.

Кабельный лоток железобетонный: преимущества


 В чем преимущество использования такого продукта, как кабельный железобетонный лоток? Стоит отметить следующее:

  • Великолепная вентиляция проложенной кабельной трассы;
  • Возможность использовать небронированные кабели, а также сэкономить средства на их прокладке;
  • Сравнительно простой доступ к коммуникациям, который достигается снятием защитной крышки;
  • Повышение срока службы коммуникаций;
  • Широкий ассортимент продукции, который позволяет решать вопросы по прокладке кабельных линий любых типов.

Монтаж лотков


 Монтаж данных изделий должен быть произведен согласно СНиП 16-80, касающегося сборных железобетонных и бетонных конструкций. Также следует помнить о СНиП 4-80, где описана техника безопасности в строительстве.

 Непосредственно к установке стоит приступить только после того, как была проведена проверка уклонов траншей и отметок. Швы, которые будут образованы после укладки лотков, следует залить цементом (М-50), а битумом заполняются деформационные стыки. Грунт следует засыпать равномерным слоем, а также делать его уплотнение по СНиП 8-76.

Оригинал статьи размещен на нашем сайте cable.ru.

Если этот материал был для Вас полезным, поделитесь им в социальных сетях!

Также рекомендуем статью о применении металлорукава при прокладке кабеля.

А для того, чтобы не пропустить выход новых статей, ставьте “лайк” и подписывайтесь на наш канал: Кабель.РФ: всё об электрике.

Железобетонные лотки для кабелей: разновидности

При возведении зданий довольно широко применяют железобетонные лотки для кабелей. Они используются для прокладывания проводов связи и электрической проводки, но иногда в них помещают трубы маленького радиуса. Лотки защищают линии от грязи, пыли и повреждений. Благодаря им, затраты на коммуникации становятся гораздо меньше. Каркас изготовлен из стальной арматуры, а основа — из тяжелых марок бетона.

Применение: в каких случаях требуется?

Кабельные лотки используются для прокладывания мощных электросетей в колоссальных масштабах. Делается это либо по воздуху (затратный и трудоемкий вариант с применением дорогостоящего оборудования) или же по земле. Чаще всего применяется второй способ. В этом случае гарантируется доступ к системам, следует просто поднять плиту перекрытия. Эти изделия универсальны, поэтому их еще задействуют для прокладывания разнообразных систем, в том числе и теплотрасс. В ГОСТ Р 52868—2007 подробно расписано об особенностях применения изделия.

Посмотреть «ГОСТ Р 52868—2007» или cкачать в PDF (6.1 MB)

Изготовление

Делаются кабельные лотки по промышленной технологии, процесс включает такие этапы:

  1. Нарезаются заготовки необходимого размера, потом из них изготавливаются детали для арматурной решетки.
  2. Арматурный каркас собирается с помощью сварки.
  3. На поверхность наносятся антикоррозийные растворы.
  4. Внутренняя часть обрабатывается смазкой, чтобы ее было проще разбирать после застывания бетона.
  5. Готовую литейную конструкцию фиксируют.
  6. Смешиваются специальные ингредиенты, чтобы сделать бетонный раствор.
  7. Приготовленную смесь заливают в форму.
  8. Готовую продукцию отсылают в специальную лабораторию для проверки качества.

Железобетонные кабельные лотки делаются из марки бетона М200 и выше, укрепляются арматурой из стали или проволокой.

Процесс изготовления конструкций включает проверку на наличие дефектов и нанесение маркировки, если изделие соответствует всем требованиям.

Специалисты в лаборатории осматривают изделие внешне на наличие брака. Проверяют его герметичность и устойчивость к коррозии. При присутствии дефектов делают их обработку. А также следят, чтобы все характеристики соответствовали необходимым стандартам. Готовую продукцию маркируют с помощью букв или цифр. Затем отправляют в эксплуатацию на строительные работы.

Достоинства

Благодаря кабельным лоткам, цена за прокладку коммуникации и трудоемкость работ значительно уменьшается. Они имеют такие преимущества:

  • Защита электропроводов от загрязнений и грунтовых вод.
  • Минимальное повреждение дорог от грунта.
  • Монтаж лотков во влажной области.
  • Размещение инженерных сеток на уровне почвы.
  • Безопасность размещения коммуникации, несмотря на сложные условия рельефа.
  • Применение электрокабелей с минимальной защитой от влаги.
  • Легкий доступ к сетям.
  • Прочность, практичность, надежность, герметичность коробки изделия.
  • Долговечный срок службы.
  • Выносливость к температурам и, благодаря этому, возможность применения в агрессивной среде и там, где повышенная влажность.
  • Помещение перегородки или металлических конструкций внутрь лотка.

Разновидности

Телескопические лотки отличаются низким влагопоглощением, благодаря чему срок их эксплуатации увеличивается.

В строительной промышленности при прокладывании дорог выделяется специальный участок, по которому проходят различные системы. Главная задача — сохранить их в неповрежденном состоянии. С ней легко справится железобетонный лоток, который имеет такие разновидности:

  • Изделия для сборных каналов. У них максимальные размеры, они прочные, стойкие к коррозии, используются в водных и ливневых системах.
  • Телескопические конструкции. Имеют трапециевидный вид и долговечный срок эксплуатации благодаря низкому влагопоглощению. Устанавливаются вдоль дорог по несколько штук для большего водоотвода.
  • Желоба, пропускающие воду. Чтобы не мешать потоку, монтируются под уклоном, при их производстве применяют прием сушки под высокотемпературным режимом.

Чтобы установить лоток предстоит выкопать траншею, в которую укладывают каналы. На стыках делается гидроизоляция. Затем устанавливают крышку и засыпают землей.

Краткое заключение

Железобетонные кабельные емкости выполняют внушительную численность функций в строительной сфере и при укладке коммуникационных систем. Они являются неуязвимой защитой для них от влияний окружающей среды и негативных факторов. Отличаются длительным сроком эксплуатации, легкие в монтаже, прочные и надежные, устойчивые к перепадам температур. Соответствуют необходимым стандартам.

технические требования и классификация, цены

Для отвода воды от дорог и зданий, прокладки различных видов коммуникаций и теплотрасс используют специальные защитные конструкции – лотки, изготовленные из высококачественных антикоррозионных материалов. Важным преимуществом ЖБИ конструкций является их доступная цена, заметная экономия времени на проведение строительных и монтажных работ. Ознакомление с классификацией защитных изделий поможет выбрать нужный тип и размер железобетонных лотков для решения конкретной инженерной задачи.

Оглавление:

  1. Технические требования
  2. Виды лотков
  3. Размеры
  4. Расшифровка маркировки
  5. Расценки

Особенности и назначение

Материалом служит бетон плотностью не менее 2400 кг/м3, упрочненный арматурой класса А-I, A-II или арматурной проволокой B-I. По способу изготовления различают вибролитые и вибропрессованные лотки. Второй тип более устойчив к агрессивному влиянию внешней среды, бетон на вибропрессе получается плотным, с равномерной структурой и низкой водопроницаемостью. Стенки изделий иногда упрочняют с помощью накладок из оцинкованной стали.

К лоткам, согласно ГОСТ 13015.0-83, 10268-80, предъявляются следующие требования:

  • прочность бетона на сжатие – не менее М300;
  • размер частиц заполнителя бетонной смеси – максимум 15 мм;
  • применяемый портландцемент – марка не ниже М400;
  • толщина слоя бетона над арматурой – минимум 15 мм;
  • на рабочей поверхности не должно быть наплывов бетона, раковин глубиной более 2 мм и диаметром более 3 мм;
  • на наружной поверхности возможно наличие усадочных трещин не толще 0,1 мм.

По выполняемым функциям защитные ЖБИ изделия классифицируют следующим образом:

1. водоотводные лотки (тип Л, серия 006.1-2/87) – применяются для создания дренажных, канализационных и коллекторных сетей, служат для транспортирования сточных, подпочвенных и дождевых вод;

2. кабельные (тип УБК, УБС, серия чертежей 3.006.1-2,87) – предохраняют от повреждения кабельные каналы (электротехнические, информационные, связи) и шины, прокладываемые под землей, а также являются надежными электроизоляторами, предотвращая контакт высоковольтных силовых линий с почвой;

3. лотки теплотрасс (тип Л, серия 006.1-8) – защищают трубы, заполненные паром или горячей водой, от потерь тепла, давления и смещения грунта, коррозионного разрушения, грызунов;

4. дренажные (МЖБЛ) – для отвода подпочвенной, талой и дождевой влаги от фундаментов домов, автостоянок, пешеходных зон, автомобильных трасс, железнодорожного полотна;

5. автодорожные (тип Л, Б; серия 503.1-66) – удаляют воду с автодорог к откосам;

6. междушпальные, межпутевые (МПЛ, МШЛ, серия 501-68) – для отведения воды от железнодорожных линий.

Железобетонные водоотводные лотки могут выполнять различные функции. В зависимости от цели применения, исполнения и способа монтажа их делят на следующие группы:

  • ливневые – для сбора и отведения большого объема воды, образующегося во время проливных дождей;
  • канализационные – транспортируют стоки к коллекторам;
  • телескопические – для сбора воды на склонах и насыпях и ее сброса на специально отведенном участке; при строительстве дорог с их помощью создают поперечную дренажную систему;
  • водопропускные – являются желобами для обеспечения самотечного движения воды.

Разновидности лотков

Промышленностью выпускаются изделия с прямоугольным, треугольным, трапециевидным, эллиптическим, параболическим сечением. Нужную форму подбирают в зависимости от решаемых технических задач.

1. Квадратные или прямоугольные. Наиболее распространенный тип – короб П-образного сечения, напоминающий желоб. Такой профиль имеют канальные лотки: в них укладываются пучки кабелей, промежутки заполняются бетонной смесью, а гидроизоляция производится с помощью мастики. В дренажных системах тоже чаще всего используют железобетонные водопропускные лотки прямоугольного сечения.

2. Треугольные. Это оптимальный вариант для ливневой канализации, проложенной вдоль автодорог, предпочтителен треугольный профиль.

3. Трапециевидные. Такая форма свойственна телескопическим водоотводным лоткам: укладывая вдоль склона, их вставляют друг в друга. Это позволяет выдержать напор воды, возникший из-за разности высот.

4. Параболические. Они служат для водоотведения, дренажа, удаления стоков и дополняются решетками из чугуна, нержавеющей стали, пластика. Ограждения обеспечивают безопасность, выполняют эстетическую роль и являются преградой для мусора. ЖБИ лотки параболического сечения устанавливают на «подушку» из бетона, стыки заделывают раствором.

В каждой из названных групп встречаются разные модификации – цельные, сборные, широкие, узкие, доборные.

Габариты лотков

Размер изделия зависит от его функционального назначения, марки и расчетной нагрузки. Варьируются длина, ширина, высота, толщина стенок, объем. Условно лотки делятся на две категории: стандартные и нестандартные. Наиболее востребованными являются ГОСТовские ЖБИ с такими габаритами:

  • прямоугольные и квадратные – 2970х420х360; 2970х1840х570; 2970х2780х1060 мм;
  • трапециевидные – 2990х280х280; 2990х1180х430; 2990х2080х880 мм;
  • параболические – 720х420х360; 720х1160х1310; 720х2780х1060 мм.

Нестандартные лотки имеет смысл заказывать для крупных объектов, чтобы окупилась стоимость проектирования и изготовления оснастки. При этом основные параметры должны отвечать общим техническим требованиям.

Как маркируются изделия?

Каждая серия имеет определенное обозначение, представляющее собой сочетание букв и цифр. В маркировке, регламентируемой государственными стандартами, зашифрован тип, размер, особенности конструктивного исполнения, индекс нагрузки. Далее приводится несколько примеров обозначений ЖБИ.

1. Для изоляции теплотрасс (например, Л-12-8/2). Буква Л с номером из серии (12) обозначает типоразмер, цифра 8 – расчетную нагрузку в тс/м2. Цифра 2 после штриха свидетельствует, что длина не совпадает со стандартным габаритом (6 м), а составляет ½ от этого показателя – 3 м.

2. Лотки водопропускные. Они маркируются буквами Б или ЛТ. К серии Б относятся изделия с такими габаритами: длина – 1000-2500 мм, ширина – 375-750, высота – 215-450 мм. Размер ЛТ несколько больше: длина – 1000-5980, ширина – 360-1700, высота – 80-1000 мм.

3. Кабельные (например, УБК.2А). Буквенный шифр обозначает, что изделие относится к универсальным кабельным, цифра 2 – типоразмер (1990х500х160 мм). Литера А обозначает, что имеются закладные элементы (сетка и стержни).

Стоимость

ЖБИ являются самым доступным вариантом обустройства системы водоотведения или дренажа. Цена зависит от конструктивных особенностей, класса расчетной нагрузки, пропускной способности (ширины гидравлического сечения), технологии изготовления. Желательно приобретать продукцию от производителя: в этом случае можно избежать таможенных и логистических надбавок. Чтобы убедиться в качестве товара, следует ознакомиться с сертификатом на него и гарантиями качества от поставщика.

Средние цены на лотки, реализуемые в Московской области, приведены в таблице.

КомпанияМаркировкаРазмеры, ммЦена, рубли
ЖБИ-ЦентрЛ-1-71100х390х3701 150
Л-3002950х540х4303 930
Комбинат ЖБИ-11Л-1-71100х390х370750
Л-23-52300х540х3003 070
КЖБИЛ-1-8/2740х420х3603 800
Л-15-8/22980х1840х720015 200
Одинцовский ЖБКЛоток телескопический Б-71500х890х4003 350
Дорожный Л-23-52360х530х3003 110
МШЛ-0,71500х400х8003 920

Материал: Бетонный кабельный желоб, 500 рупий / шт. Лен Chenni

Материал: Бетонный кабельный желоб, 500 рупий / шт. Chenni Flax | ID: 15037058888
Уведомление : Использование неопределенной константы EOT – предполагается ‘EOT’ в /home/indiamart/public_html/prod-fcp/cgi/view/product_details3.php в строке 1623

Подробнее о продукте

Реквизиты компании

Спецификация продукции

Материал Бетон
Размер По требованию заказчика
Характеристика Чистовая отделка

Описание продукта

Благодаря богатому промышленному опыту и знаниям в этом бизнесе, мы заняты обеспечением Бетонных Кабельных Желобов.

Заинтересованы в этом продукте? Получите актуальную цену у продавца

Связаться с продавцом

Изображение продукта

О компании

Год основания 2013

Юридический статус Фирмы Физическое лицо – Собственник

Характер бизнеса Производитель

Количество сотрудников от 11 до 25 человек

Годовой оборот Rs.50 лакх – 1 крор

Участник IndiaMART с апреля 2017 г.

Основанная в 2013 по адресу Карур, Тамил Наду , мы «Chenni Flax» – это Индивидуальное предприятие, основанное на , занимающееся производством и торговлей из труб RCC, RCC Хомут для трубки Юма, RCC Bench и другие.Кроме того, мы одобрили строгие проверки на соответствие всему ассортименту, чтобы гарантировать, что наши продукты безупречны и соответствуют стандартам, установленным в отрасли.

Получите бесплатные предложения от нескольких продавцов

Вернуться к началу 1

Есть потребность?
Получите лучшую цену

1

Есть потребность?
Получите лучшую цену

Кабельная разводка центра обработки данных – поднятые по сравнению с бетонными полами

Раньше дата-центры строились просто с фальшполом.Это было сделано по нескольким причинам: для обеспечения воздушного потока, прокладки силовых и других кабелей и гибкости во время перемещений и изменений. Однако для большинства современных центров обработки данных более распространенным выбором стали бетонных полов или плит , при этом кабели и даже охлаждение проходят сверху, а не снизу.

Но что лучше для центров обработки данных , и есть ли еще место для фальшполов в новых и более современных центрах обработки данных?

Перейти в раздел:

Особенность – Кабельная разводка центра обработки данных сверху и снизу – Поднятые и бетонные полы – Блог о прокладке кабелей

Причины использования бетонных полов

Во-первых, давайте посмотрим, почему некоторые центры обработки данных могут выбирать бетонные полы или плиты, а не фальшпол во время строительства, включая плотность мощности , охлаждение и многое другое. .

Во-первых, сегодняшним центрам обработки данных с высокой удельной мощностью требуется единиц охлаждения , а фальшпол может не соответствовать этой задаче. Новые системы свежего воздуха и системы локализации «горячего коридора» работают лучше, чем прокладка воздуха под полом.

Во-вторых, центры обработки данных становятся больше и плотнее одновременно . Компоненты становятся больше, а кабели – толще. По мере того как потребность в емкости хранения увеличивается на , растет и потребность в конкретном центре обработки данных.Этим более крупным центрам обработки данных требуется более сложное охлаждение , не говоря уже о способности выдерживать больший вес, чем фальшпол.

Напротив, даже в небольших центрах обработки данных часто не хватает места для , чтобы добавить пандусы на фальшполах , что делает их применение непрактичным. В компактных помещениях трудно достичь надлежащей удельной мощности с фальшполом .

Все это веские аргументы в пользу бетонных полов в центрах обработки данных, но означает ли это, что фальшполам действительно нет места? Не совсем.

причин, по которым центрам обработки данных может потребоваться фальшпол

Фальшполы все еще используются в различных помещениях, включая два основных сценария.

  • Низкая плотность мощности может означать много перемещений и изменений, и особенно в некоторых помещениях с клетками, фальшпол часто по-прежнему является лучшим выбором.
  • Если вода необходима для охлаждения IT-пространства . В случае некоторых современных систем охлаждения вода необходима как часть технологического процесса, поэтому фальшполы обеспечивают место для транспортировки этой водной безопасности без ущерба для электронного оборудования.

Однако это лишь пара возможных сценариев. Теперь давайте посмотрим на фальшполы и бетонные полы в модели и сравните бок о бок.

Споры о фальшполах и бетонных полах

Вот что следует учитывать:

  • Неправильная планировка – Когда-то довольно распространенная, она приводила к необходимости свободного пространства под полом для охлаждения и необходимости гибкости при перемещениях и изменениях. Поскольку оборудование модернизируется и стандартизируется как по размеру, так и по конфигурации, компоновка становится более предсказуемой.
  • Длина кабеля и кронштейны – Когда-то кабели должны были быть намного короче для защиты от ухудшения качества сигнала. Поскольку используются оптоволоконные кабели и кабели Ethernet с высокой пропускной способностью , необходимость в том, чтобы кабели были короткими, перестала быть критичной, и необходимость в большом количестве кронштейнов для их удержания и прокладки под полом отпала.
  • Силовые кабели – Силовые кабели когда-то проходили снизу вверх, и для доступа необходимо было иметь фальшпол. Теперь стойки и шкафы позволяют подключать питание сверху, а это означает, что пространство под полом больше не требуется.Однако для старых систем, которые все еще используются, фальшпол все еще необходим.
  • Заземление оборудования – Медная сетка использовалась для обеспечения прочного заземления между устройствами. Новые варианты кабельной разводки означают, что это больше не проблема. Их заземляющие провода обеспечивают целостность каждой цепи.

Короче говоря, чем больше технологический прогресс , тем меньше требуется фальшполов . Но не все центры обработки данных развиваются и обновляются с одинаковой скоростью, и фальшполы во многих случаях по-прежнему полезны.

Пыль и статическое электричество

Бетонные полы вызывают последнее беспокойство. Хотя большинство современных устройств имеют антистатическую защиту , некоторые из них все еще уязвимы даже при низких напряжениях, таких как статический разряд от технического специалиста .

Сплошные полы часто строятся с использованием заземленных статических элементов , которые также могут использовать либо антистатические панели , либо напольные покрытия , чтобы предотвратить накопление в первую очередь.Для фальшполов давно используются антистатические панели.

Конечно, многие будут утверждать, что зазоры между панелями пола или даже раствор между панелями , нанесенный на твердые полы, является магнитом для пыли, а пыль является убийцей в любом центре обработки данных . Однако бетонные полы могут быть покрыты антистатическим материалом , который является бесшовным, что позволяет легко очищать и предотвращать накопление пыли .

Но что подойдет вашему центру обработки данных? Только вы можете просмотреть все варианты и определить, что лучше всего подойдет для вашего общего плана охлаждения , перемещений, изменений и обновлений .

Приобретите наш ассортимент сетевых кабелей


Об авторе

Луи Чомпфф, основатель и управляющий директор, AnD Cable Products
Луи основал AnD Cable Products – Intelligently Designed Cable Management в 1989 году. До этого он проработал более 20 лет в ведущей мировой телекоммуникационной компании в различных сферах деятельности. руководящих должностей по управлению данными. Луи – энтузиаст-изобретатель, который спроектировал, запатентовал и вывел на рынок свои инновационные стойки для прокладки кабелей Zero U и этикетки для кабелей Unitag , которые стали ведущими в отрасли продуктами для прокладки кабелей в сети.Компания AnD Cable Products предлагает только продукты, которые имеют продуманную конструкцию, повышают эффективность, долговечны и надежны, могут использоваться повторно, просты в использовании или снижают затраты на оборудование. Он является основным автором блога Cable Management Blog , где вы можете найти идеи для организации сетевых кабелей, способы прокладки кабелей в серверной стойке и советы по экономии места, тенденции центров обработки данных, последние инновации и многое другое.
Посетите https://andcable.com или сделайте покупки в Интернете https://andcable.com/shop/

Китайский производитель кабельного лотка, Перфорированный кабельный лоток, Кабельный лоток из композитной эпоксидной смолы поставщик

В 1990 году компания QIWEI Anti-коррозионное и энергосберегающее электрическое оборудование Co., Ltd была основана и сумела стать ведущим металлургическим производителем кабельных лотков и компонентов, которые прошли сертификацию качества по системе ISO9001-2008, системе ISO14001-2004 и сертификату CE.

Сегодня это процветающая компания с устойчивым ростом сотрудников и постоянной приверженностью технологиям с …

В 1990 году была основана компания QIWEI Anti-Corror and Energy-сберегающее электрическое оборудование Co., Ltd, которая сумела стать ведущим металлургическим производителем кабельных лотков и компонентов, которые прошли сертификацию качества по системе ISO9001-2008, системе ISO14001-2004 и CE. сертификат.

Сегодня это процветающая компания с устойчивым ростом сотрудников и постоянной приверженностью технологиям с 1 патентом на изобретение (номер патента: 98101542.5 на композиционную эпоксидную смолу в качестве нового антикоррозионного материала для кабельных лотков) и 10 патентами на полезные модели. , также гордится тем, что является участником рынка материальных ресурсов Sinopec с кабельными лотками, экспортируемыми в более чем 20 стран и регионов.

Кабельные лотки марки JIWEI широко используются в горнодобывающей промышленности, ликеро-водочных заводах, электростанциях, промышленных и нефтехимических, цементных, пищевых компаниях, автомобилестроении, торговых центрах, гипермаркетах, высотных зданиях, отелях, стадионах, метро, ​​аэропортах и ​​наземных экспонентах и ​​других проектах с классические кабельные лотки, как показано ниже:

Все системы доступны по запросу:

* Канальный кабельный лоток / кабельный канал

* Перфорированный кабельный лоток

* Лестничный кабельный лоток

* Кабельный лоток с проволочной сеткой

* Кабельный лоток фермы

* Экранированный кабельный лоток

* Стойка канала

* Весь спектр поддерживающей системы

Все доступные материалы:

* Кабельный лоток из композитного эпоксидной смолы

* Кабельный лоток HDG

* Кабельный лоток FRP

* Кабельный лоток с порошковым покрытием

* Кабельный лоток из ПВХ

* Кабельный лоток из нержавеющей стали

* Огнестойкий кабельный лоток…

Основываясь на профессиональной команде инженеров с техническими патентами, мы можем предоставить профессиональные решения для удовлетворения различных потребностей клиентов.

Надеемся на возможное сотрудничество с уважаемым Вами, любой ответ будет оценен высоко!

С уважением,

Госпожа Элиза Инь

Максимально допустимая токовая нагрузка кабелей, проложенных в бетонных желобах

Какое максимальное количество кабелей можно проложить в предварительно отформованном бетонном кабельном желобе?

Пропускная способность кабелей по току часто обсуждалась на форуме инженерных сообществ IET, и мы также получаем несколько запросов по этой теме на линию технической поддержки IET.Сколько тока может нести кабель, зависит от физики и представляет собой самостоятельный высокотехнический предмет.

Был задан вопрос, ответственный за публикацию этой статьи:

«Какое максимальное количество кабелей можно проложить в предварительно формованном бетонном кабельном желобе?»

Запрос был связан с обширным проектом зарядки электромобилей (EV): проектировщику необходимо было учесть факторы снижения номинальных характеристик до 60 кабелей, проложенных в бетонной траншее.

Хотя у меня нет намерения исследовать минное поле сложных уравнений теплопотери в этой статье, я хотел бы дать очень общий обзор концепции и сложностей расчета токовой нагрузки кабелей.

Что влияет на допустимую нагрузку на кабели?

Допустимая нагрузка по току кабеля определяется максимально допустимой температурой проводника и скоростью, с которой он рассеивает тепло в окружающую среду, принимая во внимание окружающий материал, который будет иметь тепловые свойства и сопротивляться рассеиванию тепла, это позвонил я 2 убытки р.Другие потери включают диэлектрические потери из изоляционных материалов, скин-эффект, вызванный переменным током, и потери на вихревые токи.

Наиболее важной частью выполнения расчетов номинального тока кабеля является определение температуры проводника для данной нагрузки или, наоборот, определение допустимого тока нагрузки для данной температуры проводника.

Как выбрать номинальный ток для кабелей в желобах

В таблице 4C6 стандарта BS 7671: 2018 + A1: 2020 приведены коэффициенты номинальных значений для кабелей, заключенных в желоба в бетонном полу.Эти коэффициенты применяются к номиналу воздуха без кабеля, указанному в соответствующей таблице в Приложении 4.

Коэффициенты номинальных значений для кабелей, заключенных в желоба в бетонном полу, были впервые введены в Таблицу 30 13-го издания Правил электропроводки IEE, которое было опубликовано в 1955 году. За исключением размеров проводников, измененных на метрические, эти номинальные значения остались неизменными. Хотя с тех пор технологии значительно продвинулись вперед, законы физики остались неизменными.

Интересная история, которую я обнаружил во время написания этой статьи, заключается в том, что происхождение факторов снижения номинальных характеристик в BS 7671 неизвестно.Согласно документу IEEE «Расчеты пропускной способности кабелей в неглубоких желобах » (Г. Андерс, М. Коутс и М. Чаабан), был найден проект документа, который выводит простое уравнение для расчета теплового сопротивления желоба. Документ не датирован и автор не указан, но предполагается, что он был подготовлен одним или несколькими производителями кабеля в Великобритании. Ссылки в документе указывают на то, что он был произведен в конце 1940-х или начале 1950-х годов.

Допустимая нагрузка кабеля в BS 7671: 2018 + A1: 2020

BS 7671: 2018 + A1: 2020 содержит таблицы номинальных значений и коэффициентов оценки для часто используемых кабелей и методов установки.Допустимые значения токовой нагрузки, определенные в BS 7671: 2018 + A1: 2020, были получены из комбинации стандартов IEC и работы, выполненной организацией под названием RINA, ранее ERA (Ассоциация электрических исследований). Первые части серии отчетов ERA 69-30 были опубликованы в 1969 году. Отчеты все еще доступны и могут быть приобретены здесь.

Допустимая нагрузка по току кабелей, указанная в Приложении 4 к BS 7671: 2018 + A1: 2020, будет охватывать большинство установок, но значения будут консервативными и не обязательно обеспечат кабель наиболее эффективного сечения (в зависимости от того, как вы определите «эффективный»).Для получения дополнительной информации см. Статью IET Wiring Matters, Амперы на фунт . При проведении нестандартных расчетов лучше всегда проконсультироваться с производителями кабеля.

Что делать, если метод установки или коэффициент снижения не указаны в BS 7671: 2018 + A1: 2020?

Если бы в BS 7671: 2018 + A1: 2020 были указаны все возможные кабели и методы установки, размер Стандарта значительно увеличился бы. Хотя BS 7671: 2018 + A1: 2020 действительно распространяется на большинство типичных электрических установок, будут случаи, когда установки будут отличаться от тех, что указаны в Стандарте.В этом сценарии проектировщик должен будет принять инженерное решение, чтобы определить допустимую нагрузку по току кабеля, или обратиться за советом к производителям кабеля.

Решение

может быть основано на опубликованных поправочных и понижающих коэффициентах в BS 7671: 2018 + A1: 2020, дополнительно исправленных инженером-электриком или указаниями производителя, что предпочтительно. В некоторых случаях может потребоваться выполнить подробные расчеты теплопередачи для определения допустимой нагрузки кабеля по току.

Важно, чтобы эти расчеты выполнял кто-либо, имеющий опыт в этой области работы (который не обязательно может быть инженером-электриком). Физика, связанная с потерей тепла, похожа на физику машиностроения и основана на принципах теплопередачи. Есть консультации, которые специализируются на этом виде работы.

Какие стандарты охватывают расчет максимальной токовой нагрузки кабелей?

Международные стандарты, регулирующие допустимую нагрузку на кабели, – это серия IEC 60287 для стационарных условий и IEC 60853 для циклических условий для большинства практических применений.

Эти стандарты содержат методы расчета допустимого номинального тока кабелей на основе данных о допустимом превышении температуры, сопротивлении проводника, потерях и тепловом сопротивлении с использованием аналитических методов. Многие уравнения в этих стандартах основаны на фундаментальной теории теплопередачи, а другие являются эмпирическими уравнениями, полученными в результате испытаний. Эмпирические уравнения основаны на наблюдениях и опыте, а не на теориях.

Метод расчета является сложным и трудоемким, с дополнительными возможностями внесения ошибок, поэтому метод конечных элементов является сегодня предпочтительным подходом инженеров.Конечно-элементный анализ – это численный метод, используемый для решения сложных инженерных задач, обычно выполняемый с помощью программного обеспечения для моделирования. Этот метод подразделяет проблему на более мелкие задачи, называемые «конечными элементами», которые решаются и возвращаются в исходную задачу.

Программа способна моделировать и анализировать как установившиеся, так и переходные условия, сезонные изменения и эффекты, такие как высыхание почвы, намного быстрее, чем это было бы достигнуто путем выполнения отдельных расчетов.

Руководство по использованию методов конечных элементов для расчета номинального тока кабеля приведено в IEC TR 62095: 2003 Электрические кабели – Расчет номинального тока – Расчет номинального тока кабеля с использованием метода конечных элементов.

Как рассчитать номинальный ток кабелей в желобах

Если установка отличается от той, что указана в BS 7671: 2018 + A1: 2020, потребуется расчет. Расчет кабелей в желобах представляет особую проблему, поскольку существует несколько определенных методов определения размеров.Один из распространенных подходов – использовать эмпирический метод, определенный в IEC 60287-2-1: 2015 Расчет номинального тока – Расчет теплового сопротивления .

Где:

Вт TOT – общая мощность, рассеиваемая в желобе на метр длины (Вт / м)

p – это та часть периметра желоба, которая эффективно отводит тепло (м)

Δθ tr – повышение температуры воздуха в кабельном желобе (K)

Метод включает в себя расчет повышения температуры воздуха в желобе выше температуры окружающей среды с последующим расчетом рейтинга, как если бы он находился на открытом воздухе, но с повышенной температурой.Важно помнить, что любой, кто выполняет эти расчеты, должен работать непосредственно с копией соответствующего стандарта.

Некоторые исследования пришли к выводу, что эмпирический метод является консервативным из-за того, что он не принимает во внимание конкретную тепловую среду за пределами кабеля. Если проектировщик хочет избежать этого консерватизма, потребуется полный расчет с учетом окружающей среды за пределами кабеля, обычно с использованием анализа методом конечных элементов.

Пункты, которые следует учитывать, включают тепловое сопротивление отдельных частей, таких как кабель, поверхность кабеля относительно внутреннего желоба, внутренние поверхности желоба и внешняя поверхность желоба с окружающей средой.

Здесь я обычно приводил несколько примеров вычислений; однако они слишком сложны для статей такого типа. Более подробное руководство по методам расчета см. В документе IEEE «Расчет допустимой нагрузки для кабелей в неглубоких желобах » (Г. Андерс, М. Коутс и М. Чаабан).

Определение допустимой нагрузки по току путем расчета фактической теплопередачи, вероятно, приведет к получению кабеля менее консервативного размера. Для небольших проектов это может не иметь большого влияния, но для более крупных проектов и высоких проектных затрат это может быть чрезвычайно выгодно как с точки зрения физического размера, так и с точки зрения стоимости.

Если для кабеля используются несколько методов прокладки, например, прокладка части трассы под землей и оставшаяся часть на кабельном лотке, то проектировщик обычно выбирает наихудший сценарий и применяет его к весь проложенный кабель. Однако если выполнить подробный расчет теплопередачи, можно будет выполнить более точный анализ всей кабельной трассы.

Сводка

Чтобы избежать трудностей с расчетом допустимой токовой нагрузки кабелей, по возможности используйте уже опубликованные методы установки и рейтинговые коэффициенты: кто-то уже проделал за вас тяжелую работу! В противном случае лучше всего начать с разговора с производителями кабеля.

Хотя BS 7671: 2018 + A1: 2020 чрезвычайно полезен в качестве руководства для определения допустимой токовой нагрузки кабелей для большинства электрических установок, бывают ситуации, когда может потребоваться подробный расчет допустимой нагрузки по току. В этом случае посоветуйтесь с кем-нибудь, кто имеет опыт проведения такого типа расчетов.

Телекоммуникационная горизонтальная кабельная разводка и опорная конструкция – UIT

4.1

Горизонтальная кабельная разводка – это часть телекоммуникационной кабельной системы, которая простирается от телекоммуникационной комнаты до телекоммуникационной розетки в рабочей зоне.Горизонтальная кабельная разводка должна быть проложена в домашней звездообразной топологии. Это предпочтительно что телекоммуникационная комната должна располагаться на одном этаже с рабочими зонами служил. Максимальное горизонтальное расстояние должно составлять 76 метров (250 футов). Для удобства прокладка кабеля и будущее расширение в коридоре или основных распределительных магистралях, кабель лотки являются предпочтительным методом разводки горизонтальной проводки от телекоммуникационных помещение к выходам связи.Когда требуются кабелепроводы, необходимо использовать кабелепровод диаметром не менее 1 дюйма. нужно бежать к каждому домкрату; Гнезда с гирляндной цепью неприемлемы. J-образные крючки, разнесенные каждые 4 фута, может использоваться для разводки небольших пучков кабелей над подвесными потолочные пространства, от основных распределительных магистралей до мест розеток в комнатах. Кабельные лотки должен быть спроектирован с учетом максимального расчетного коэффициента заполнения от 40% до максимального внутренней глубины 6 дюймов, чтобы обеспечить возможность прокладки кабеля в будущем.Продукция для кабельных лотков должна быть торговой марки B-Line или Flex Tray. Кабель нельзя прикреплять к кабелепроводу, трубам и т. Д. другое подсобное сооружение, либо уложенное поверх потолочной плитки. Установить водосточные трубы. над стойкой или вертикальной прокладкой кабелей, чтобы обеспечить соблюдение радиуса изгиба.

Все тракты кабелепровода должны иметь натяжные тросы.

4.2

J-образные крюки должны быть прикреплены к элементам конструкции с помощью креплений, соответствующих материалу. Для дерева следует использовать шурупы или стяжные болты, шурупы с пластиковыми или свинцовыми анкерами. применяется для штукатурки и бетона, саморезы – для листов металл. Следует избегать крепления только к гипсокартону.

4.3

Unistrut или аналогичный может использоваться при необходимости для обеспечения точек крепления для кабелепровод или кабельный лоток. Все резьбовые стержни должны быть прикреплены к резьбовым анкерам.

4,4

Иногда могут использоваться большие крючки, которые выдерживают вес многих тросов, и надежно крепится с помощью стяжных болтов, металлических анкеров для бетона или металлических анкеров с эпоксидной смолой.

4,5

Крюки должны быть установлены на расстоянии не более четырех (4) футов друг от друга. Может потребоваться более тесный интервал в местах, где кабели проложены по углам или находятся в непосредственной близости от других механические или электрические системы.

4,6

Если используются кабельные каналы, кабельные лотки и кабелепроводы, они должны иметь размер в соответствии с список ниже.Минимальный размер дорожки качения и кабелепровода составляет 1 дюйм или эквивалентный диаметр. Используйте кабельные лотки Flextray или B-Line. Допускается не более двух изгибов на 90 градусов. между горизонтальными точками протяжки кабеля, хотя не рекомендуется изгибать под углом 90 градусов. Использовать широкие гнутые изделия, когда требуются 90-е годы. Количество кабелей, которые можно установить в трубопроводе ограничено максимально допустимым натяжением кабелей.Максимум заполнение 40% является предпочтительным для будущих добавлений кабеля.

Коммуникационная проводка не используется совместно с другими специалистами (пожарные, HVAC и т. Д.). В других отраслях, где требуются кабельные каналы низкого напряжения, необходимо предусмотреть свои собственные пути.

4,7

Дорожка качения, кабельный лоток и канал для ЕМТ

Таблица размеров кабелепроводов для ЕМТ

Размер кабелепровода EMT Максимальное количество кабелей
1 дюйм 4
1-1 / 4 дюйма 6
1-1 / 2 дюйма 8
2 дюйма 14
2-1 / 2 дюйма 17
3 дюйма 20
Кабельный лоток – Продукция B-Line
КОМПЛЕКТ ШАЙБЫ SPL Разъем в сборе
FTA6HD Вешалка
FT4X8X10 ELG Кабельный лоток Flex Tray
FT4X4X10 ELG Кабельный лоток Flex Tray
БЧ42 J-образные крючки Bline
БЧ42-РБ

J-образные крючки Bline с монтажным кронштейном

BCH64 J-образные крючки Bline

Ни одна секция внутреннего кабелепровода не должна быть длиннее 100 футов между точками тяги.Ни одна секция кабелепровода не должна содержать более двух изгибов под углом 90 градусов или эквивалентных участков между ними. точки притяжения. Для трубопроводов с внутренним диаметром 2 дюйма или менее внутренняя часть радиус изгиба кабелепровода должен быть как минимум в 6 раз больше внутреннего диаметра. Для трубопроводов с внутренним диаметром более 2 дюймов, внутренний радиус изгиба в трубопроводе должен быть как минимум в 10 раз больше внутреннего диаметра.Размер кабелепровода напрямую связан до запланированного диаметра пучка кабелей, включая известные будущие установки, и максимальное растягивающее усилие, которое может быть приложено к кабелю без ухудшения характеристик. свойств передачи кабеля. Кабелепроводы должны быть расширены для устранения заусенцев. и острые края. Натяжная струна или канат должны быть помещены в установленные кабелепроводы.

  • Гибкий кабелепровод (металлический или пластиковый) не допускается.
  • Системы дорожек кабельного телевидения не должны сжимать кабель с радиусом изгиба менее 1,21 дюйма при условии максимального заполнения.

4,8

При прокладке кабелей в неизолированной стене из гипсокартона коробка не требуется; вместо монтажный кронштейн устройства может быть надежно закреплен в стене.

4,9

Когда коробка кабелепровода и дорожки качения используется как домкрат, так и тяговая коробка, минимальная глубина коробки должна составлять 3-1 / 8 дюйма.

4,10

Кабель на открытых готовых участках (например, открытых потолках) должен быть проложен в кабелепроводе ЕМТ, или подходящую дорожку качения.Не рекомендуется использовать дорожку качения, которая сочетает в себе электрические и коммуникационная проводка; однако при необходимости для этого можно использовать опоры электропередач.

.

Добавить комментарий

Ваш адрес email не будет опубликован.
