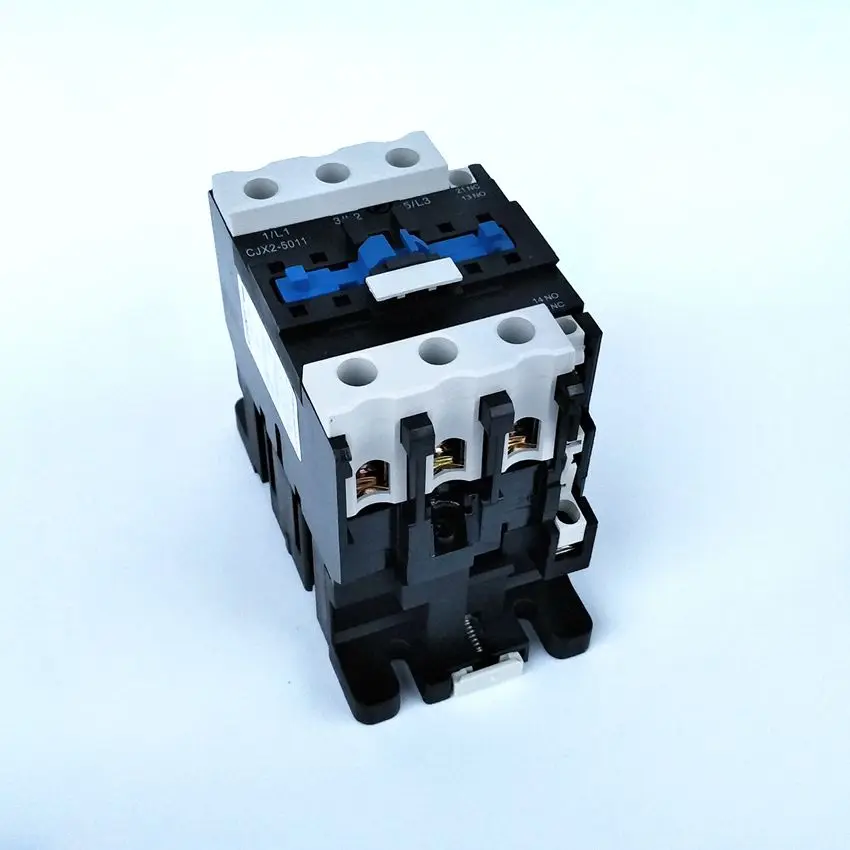

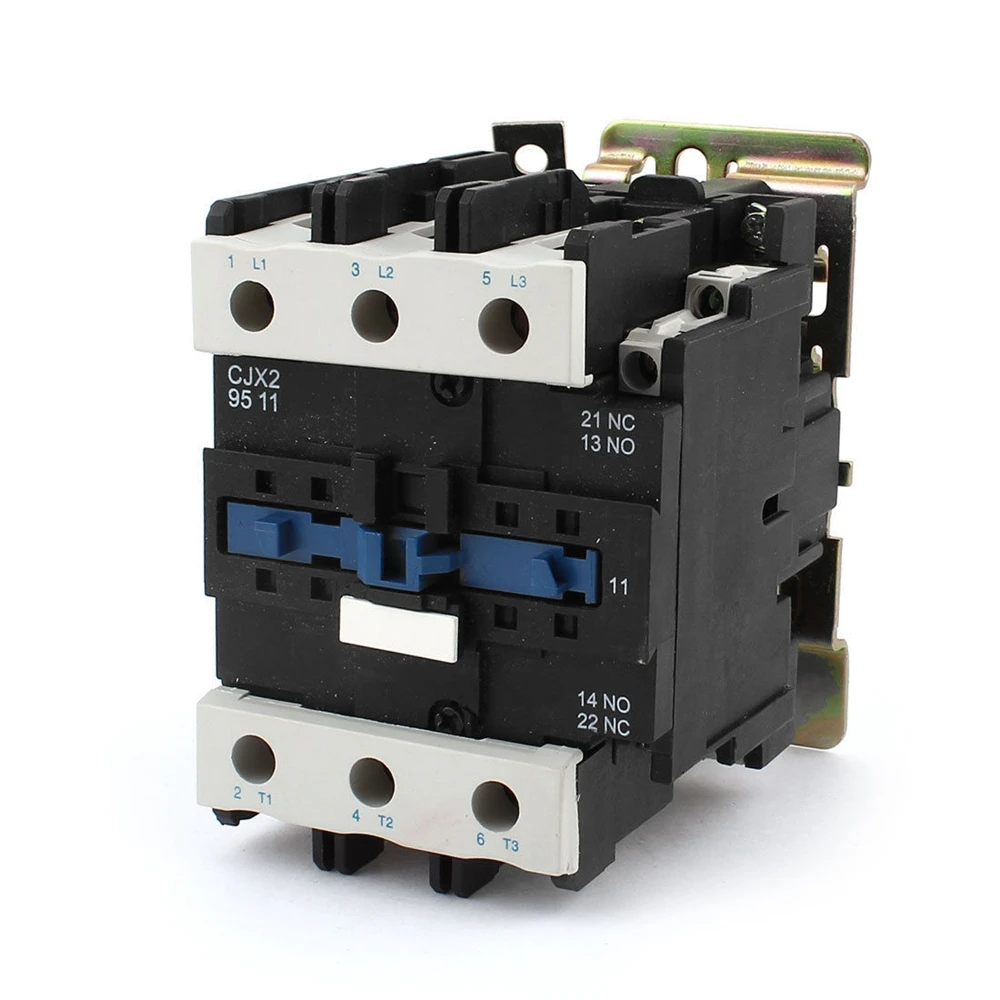

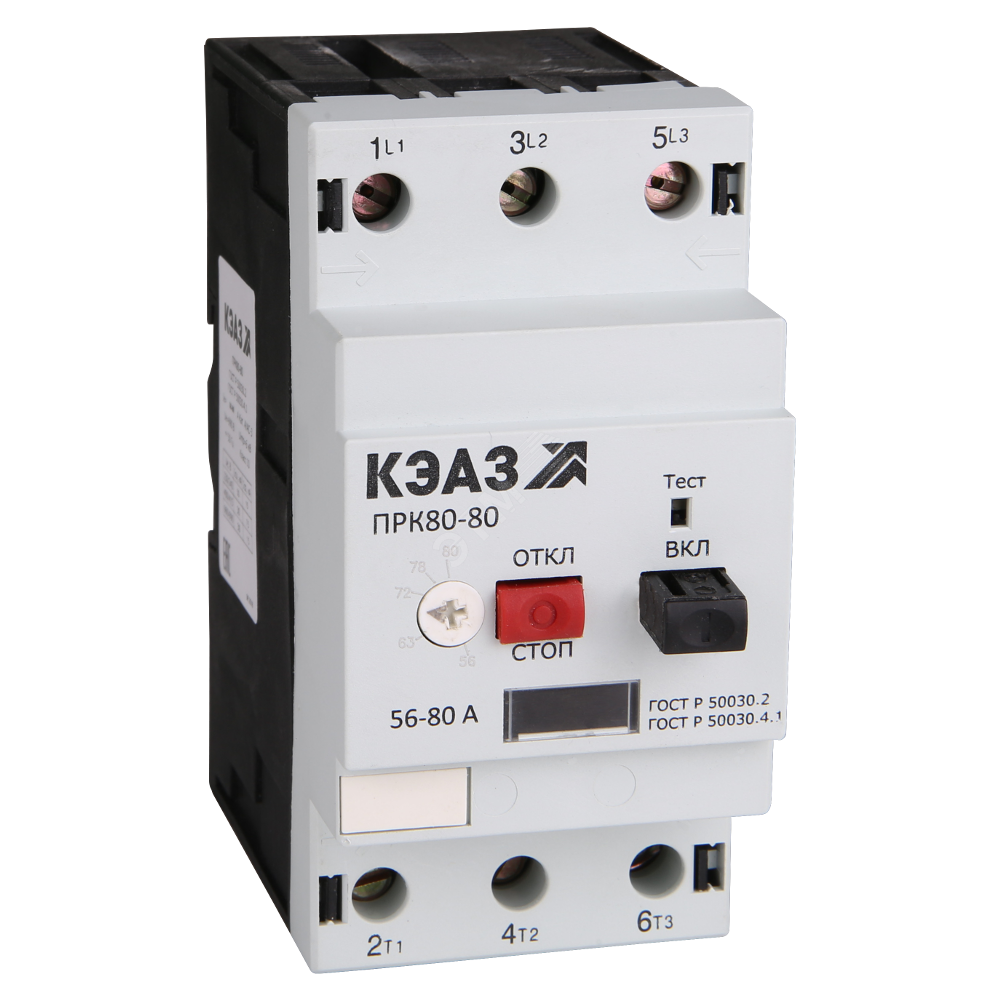

Чем отличается контактор от магнитного пускателя

Контактор и пускатель предназначены для одного и того же – коммутации силовых цепей, а также цепи управления. Часто профессиональным наладчикам электрооборудования или, например, специалистам с дипломами ВУЗов не всегда удается обосновать, чем отличается контактор от магнитного пускателя. Ведь вроде бы обоими электротехническими изделиями выполняется ряд схожих функций. Однако некоторые отличия между ними все-таки есть.

Что общего между устройствами?

Контактор, впрочем, как и магнитный пускатель, «занимается» коммутацией цепей, преимущественно силовых. Таким образом, применение обоих устройств целесообразно при запуске двигателей переменного тока или же при вводе/выводе ступеней сопротивлений в случае реостатного пуска.

Конструкция приспособлений может быть представлена одной или несколькими парами контактов для управляющей цепи – нормально замкнутыми или разомкнутыми. Кстати, визуально их можно даже не отличить в некоторых случаях, в чем вы можете убедиться, просмотрев фото:

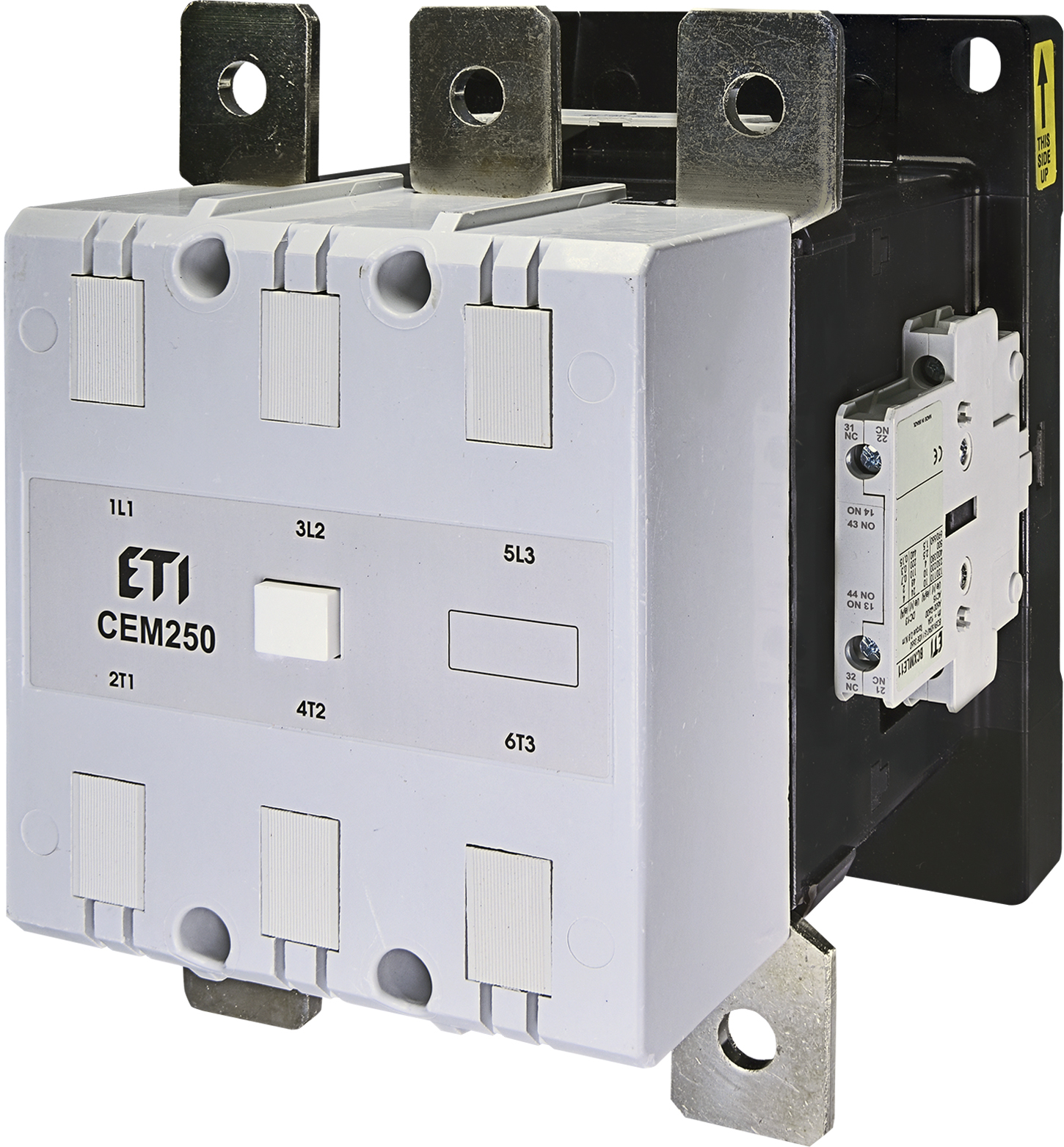

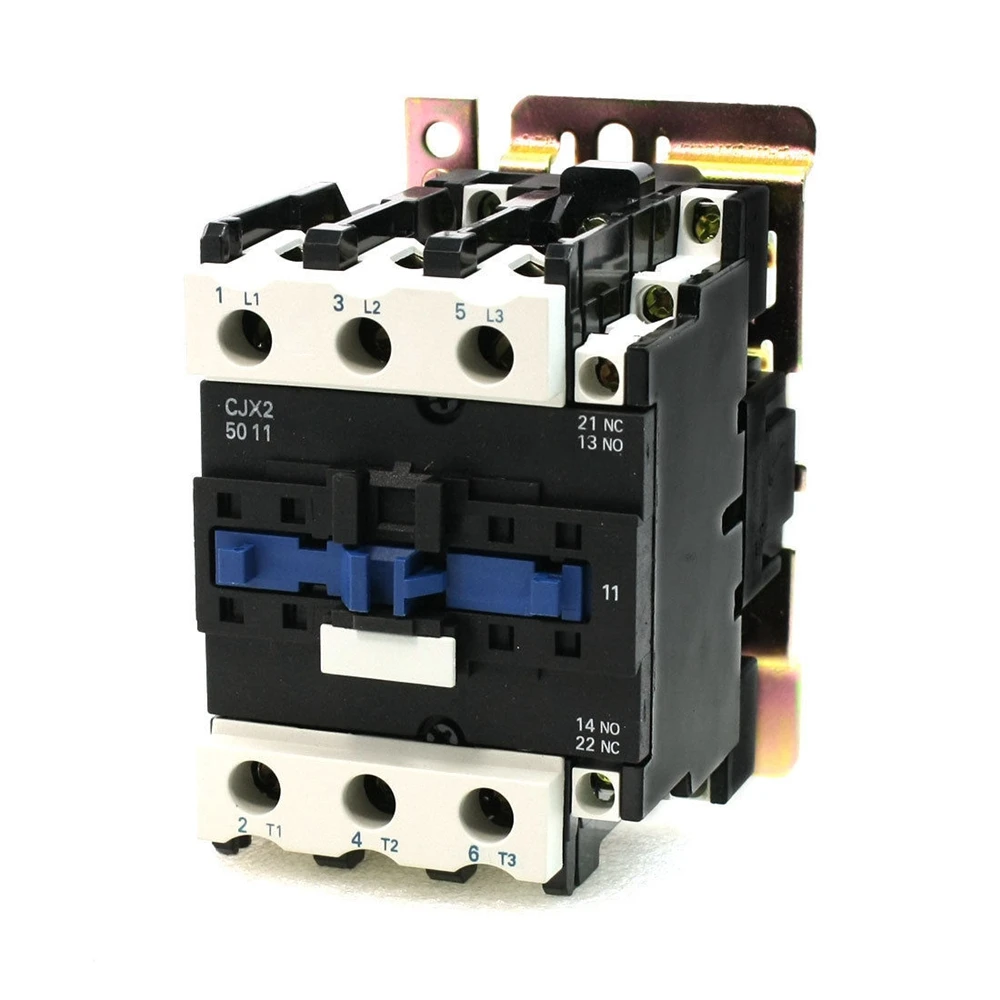

Хотя мощные контакторы могут значительно отличаться, как этот:

Отличия приспособлений

Большому количеству торговых предприятий свойственно магнитный пускатель называть «малогабаритным контактором». Ведь если с ним сопоставить контактор, аналогичный по токовой нагрузке, то разница между их габаритами будет видна невооруженным глазом. К тому же, вес трехполюсного 100-амперного контактора достаточно высок, по сравнению со 100-амперным пускателем.

Следует учитывать, что обзавестись слаботочным контактором (например, 10-амперным) не удастся – их просто не производят. Звеном в слабых цепях сможет стать только магнитный пускатель.

Отличия приспособлений можно найти и в их конструкционных особенностях. Контактор обладает парой силовых контактов и достаточно громоздкими дугогасительными решетками. Таким образом, своего корпуса у приспособления нет, что требует его установки в таких местах, в которых он будет недоступен посторонним лицам и ограничен от попадания влаги.

Магнитный пускатель отличается тем, что снаружи покрыт пластиковым «панцирем», обеспечивающим силовым проводным контактам защиту. При этом приспособление не имеет дугогасительных камер, что тоже является отличием. Поэтому оно не используется для монтажа в мощных цепях с большим количеством коммутаций в связи с недостаточной защитой от дуговых разрядов.

При этом отличается пускатель от своего «конкурента» и более качественной защитой электрического оборудования, особенно при наличии дополнительного кожуха (в частности металлического). Это делает возможной установку устройства практически везде, чем, в свою очередь, похвастаться контактор не сможет.

Разница между электротехническими устройствами также обусловлена их назначением. Несмотря на то, что магнитный пускатель хорошо подходит к обогревателям, соленоидным катушкам, различным по мощности светильникам и прочим электроприемникам, по сути, он предназначен для асинхронных 3-х фазных двигателей на переменном токе.

В связи с этим конструкция каждого представлена 3-мя парными силовыми проводами. Его управляющим контактам приходится «заниматься» поддержанием включенного состояния устройства или, например, составлением сложных управляющих цепей с реверсивным пуском.

Контактор же отличается тем, что он коммутирует абсолютно все цепи переменного тока. Отсюда и отличия между устройствами по силовым проводам – контакторам «выделяются» наличием от 2-х до 4-х полюсов.

Итог

На самом деле можно сказать, что отличия между аппаратами являются достаточно условными. На практике разница между ними определяется назначением приспособления и ценовой политикой. Потребителю в любом случае удастся выбрать товар в соответствии со своими нуждами и потребностями, а разница в названии определяется производителями. Надеемся, мы помогли вам ответить на вопрос, чем отличается контактор от магнитного пускателя!

Напоследок советуем просмотреть полезное видео по теме:

Похожие материалы:

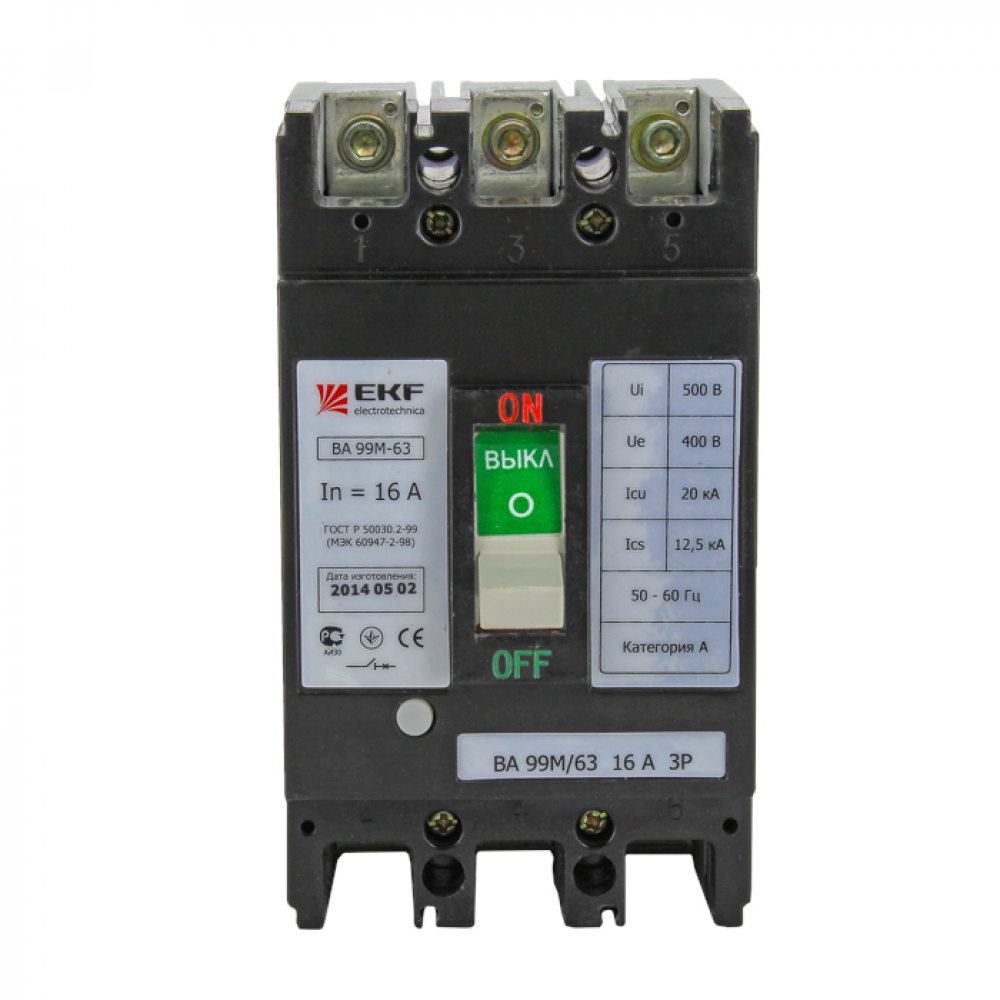

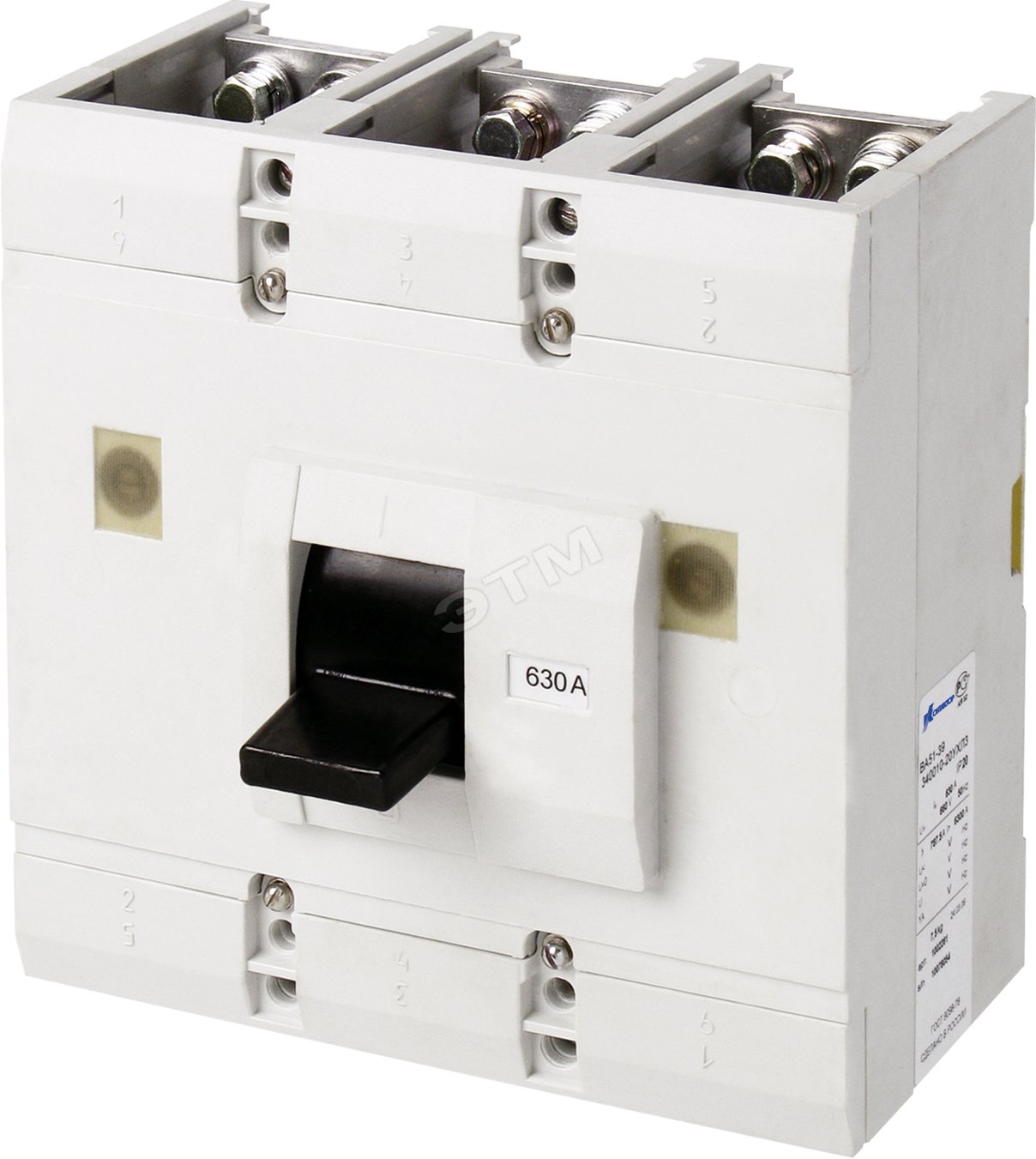

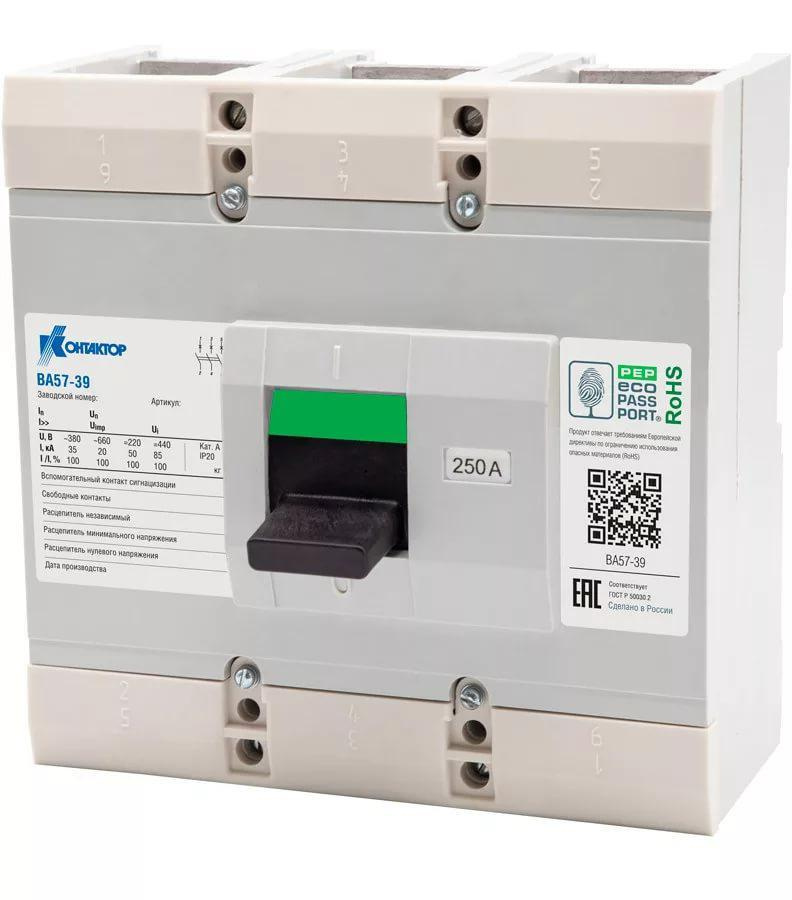

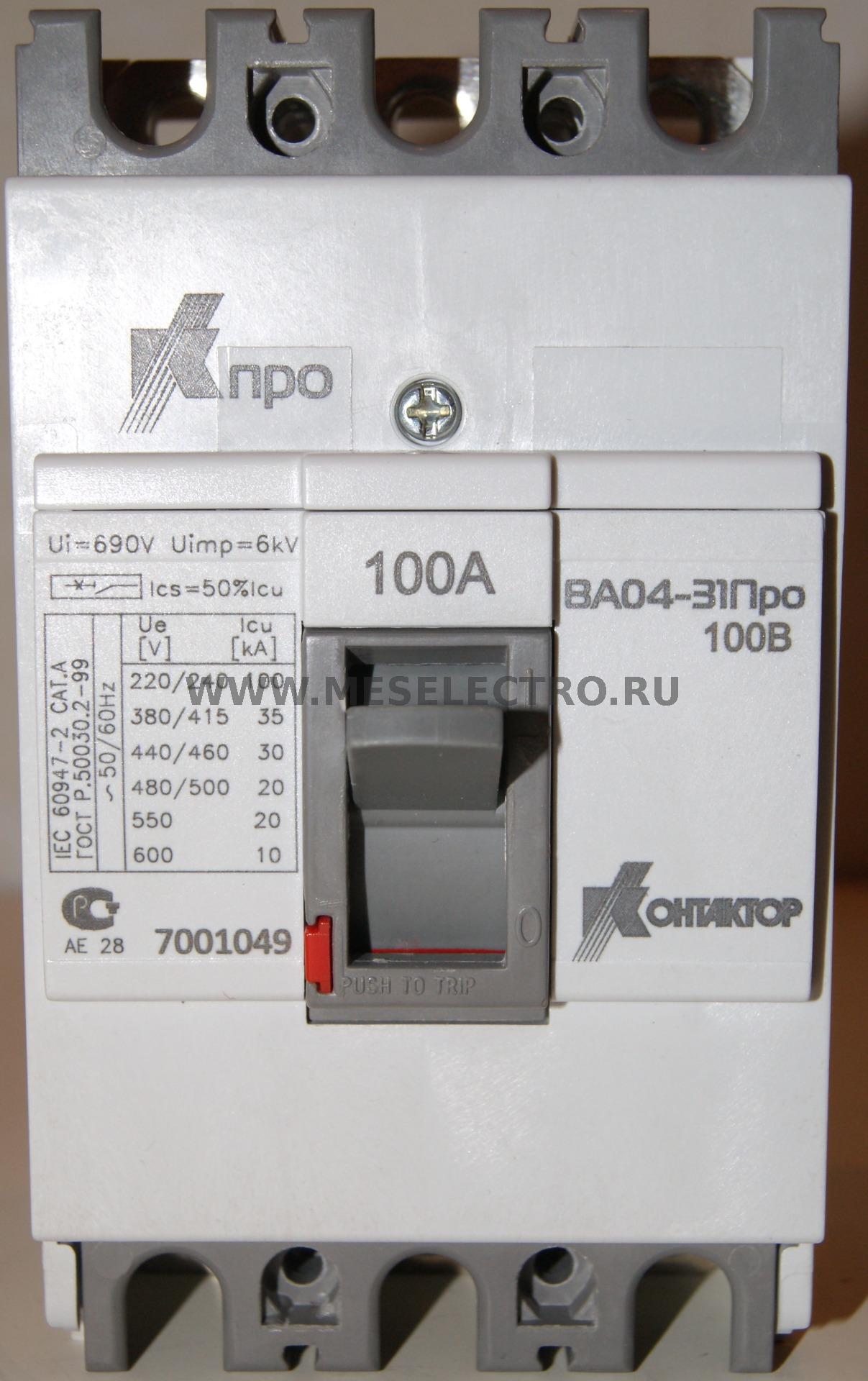

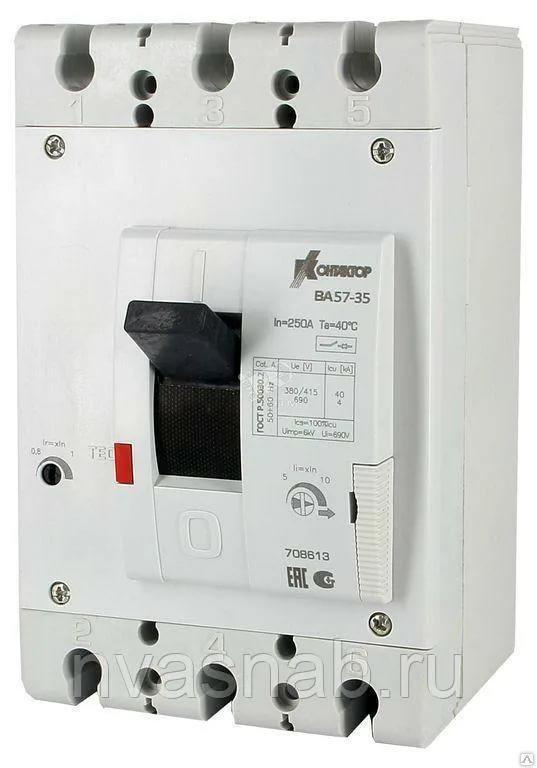

АВТОМАТИЧЕСКИЕ ВЫКЛЮЧАТЕЛИ (АВТОМАТЫ)

10 АВТОМАТИЧЕСКИЕ ВЫКЛЮЧАТЕЛИ (АВТОМАТЫ)

Автоматические выключатели, как правило, предназначаются для отключения поврежденного участка сети при возникновении в нем аварийного режима (короткое замыкание, ток перегрузки, пониженное напряжение). Термическое и электродинамическое (при коротком замыкании) воздействия повышенных токов могут привести к выходу из строя электрооборудования. В условиях пониженного напряжения, если механический момент нагрузки на валу остается неизменными, через работающие двигатели также будет протекать повышенный ток.

Автомат в отличие от контактора имеет узел элементов защиты, автоматически обнаруживающий появление в сети ненормальных условий и дающий сигнал на отключение. Если контактор рассчитывается лишь на отключение токов перегрузки, которые достигают нескольких тысяч ампер, то автомат должен отключать токи короткого замыкания, достигающие многих десятков и даже сотен килоампер. Кроме того, автомат редко отключает электрическую цепь, в то время как контактор предназначается для частых оперативных коммутаций номинальных токов нагрузки.

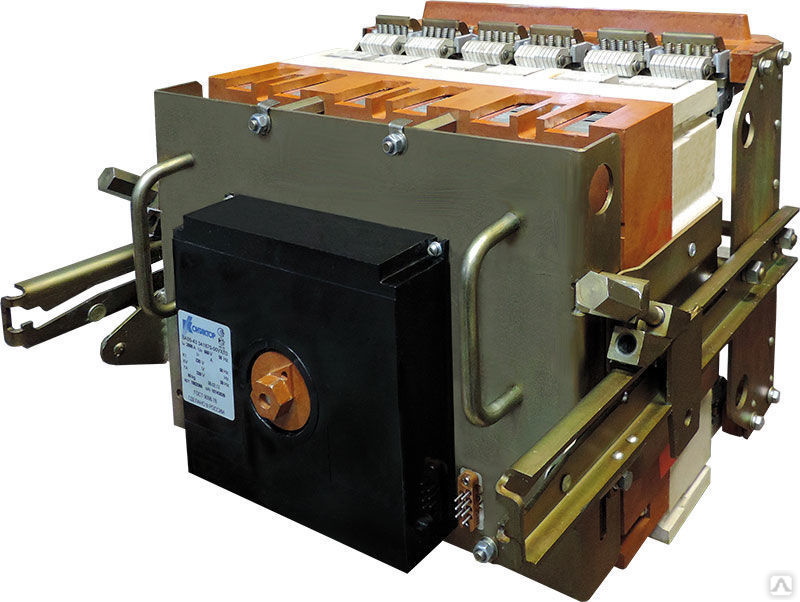

Различают несколько разновидностей автоматов: универсальные (работают на постоянном и переменном токе), установочные (предназначаются для установки в общедоступных помещениях и выполняются по типу установочных изделий), быстродействующие постоянного тока и гашения магнитного поля мощных генераторов.

Рисунок – Конструктивная схема автомата

На рисунке дана условная конструктивная схема универсального автомата в упрощенном изображении. Автомат коммутирует электрическую цепь, подсоединяемую к выводам А и Б. В указанном положении автомат отключен и силовая электрическая цепь разомкнута. Чтобы включить автомат, надо вращать вручную по часовой стрелке рукоятку 3. Создается усилие, которое, перемещая рычаги 4 и 5 вправо, будет поворачивать основную несущую деталь 6 автомата вокруг неподвижной оси О по часовой стрелке. Замыкаются и включают цепь тока вначале дугогасительные 8 и 10, а затем главные 7 и 11 контакты автомата. После этого вся система остается в крайнем правом положении, зафиксированном специальной защелкой, и удерживается ею (на рисунке не показана).

Отключающая пружина 2 взводится при включении автомата. При подаче команды на отключение она отключает автомат. Когда по катушке электромагнитного расцепителя 1 протекает ток короткого замыкания, на его якоре создается электромагнитная сила, переводящая рычаги 4 и 5 вверх за мертвую точку, в результате чего автомат пружиной 2 отключается автоматически. При этом контакты размыкаются, и возникающая на них дуга выдувается в дугогасительную камеру 9 и гасится в ней.

Система рычагов 4 и 5 выполняет функции механизма свободного расцепления, который в реальных автоматах имеет более сложное устройство. Механизм свободного расцепления позволяет автомату отключаться в любой момент времени, в том числе и в процессе включения, когда включающая сила воздействует на подвижную систему автомата. Если рычаги 4 и 5 переведены вверх за мертвую точку, то жесткая связь между системами приводной и подвижной нарушается. Мертвая точка соответствует такому положению рычагов, когда прямые линии  и , соединяющие оси вращения, совпадают по направлению друг с другом. Автомат немедленно отключается за счет действия возвратной пружины 2, независимо от того, воздействует ли включающая сила на приводную систему автомата или нет.

Механизм свободного расцепления предотвращает возможность следующих друг за другом циклов “отключения-включения” автомата (“прыгание автомата”) при возможном включении его на существующее в цепи короткое замыкание. Представим себе, что при соприкосновении контактов включающегося автомата по цепи пройдет ток короткого замыкания. В этом случае максимальный расцепитель 1 сработает и переведет рычаги механизма свободного расцепления 4 и 5 вверх за мертвую точку. Автомат отключится и больше не включится, так как механическая связь между включающей силой и подвижной системой автомата нарушена. Если бы не было механизма свободного расцепления, то после автоматического отключения автомата последовало бы его немедленное повторное включение под воздействием силы включающего устройства, которая к этому времени могла оказаться неснятой. Произошли бы быстро следующие друг за другом многократные отключения и включения автомата в тяжелом режиме короткого замыкания, что может привести к разрушению автомата.

При отключении автомата первыми размыкаются главные контакты 7 и 11, и весь ток перейдет в параллельную цепь дугогасительных контактов 8 и 10 с накладками из дугостойкого материала. На главных контактах дуга не должна возникать, чтобы эти контакты не обгорали. Дугогасительные контакты размыкаются, когда главные контакты расходятся на значительное расстояние. На них возникает электрическая дуга, которая выдувается вверх и гасится в дугогасительной камере 9.

При включении автомата первыми замыкаются дугогасительные контакты, а затем главные. Возможная из-за вибрации контактов электрическая дуга возникает и гасится лишь на дугогасительных контактах.

Быстродействующие автоматы предназначаются для защиты установок постоянного тока (транспортные, преобразовательные). Их собственное время срабатывания – доли миллисекунды, обычных автоматов – десятые доли секунды.

Быстрое размыкание контактов при возникновении аварийного режима в сети определяет характерную особенность этих автоматов. Сопротивление рано появляющейся на контактах электрической дуги, включенное последовательно в отключаемую цепь, ограничивает ток короткого замыкания, не давая ему, возрасти до установившегося значения. Быстродействие аппарата достигается применением поляризованных электромагнитных устройств в приводе, интенсивных дугогасительных устройств, магнитных систем, в которых изменяющиеся магнитные потоки не сцепляются с замкнутыми обмотками и проходят по шихтованной части магнитопроводов (борьба с замедляющим влиянием вихревых токов) и т.д., а также максимальным упрощением кинематической схемы аппарата и ликвидацией промежуточных звеньев между измерительным органом (расцепителем) и контактами.

РАСЦЕПИТЕЛИ АВТОМАТОВ

Расцепители в автоматах являются измерительными органами. Они контролируют величину соответствующего параметра защищаемой цепи и дают сигнал на отключение автомата, когда он достигает заданного значения, называемого уставкой (ток срабатывания, напряжения срабатывания и т.д.). В расцепителях предусмотрены возможности регулирования уставки в достаточно широких пределах. Это необходимо для осуществления селективной (избирательной) защиты электрической сети, в которую включен автомат.

Селективность защиты достигается прежде всего за счет разного времени срабатывания предыдущей и последующей ступени защиты. Разница во времени срабатывания этих ступеней называется ступенью селективности во времени. Существует также ступень селективности по току.

В разветвленной сети нарастание выдержки времени от одной ступени защиты к другой может привести к недопустимо большой величине этой выдержки на последних ступенях защиты. Длительное протекание большого тока короткого замыкания (10 кА) может привести к недопустимому нагреву проводов в цепи. Поэтому при больших токах целесообразно осуществлять мгновенное отключение автомата (расположенного близко к месту которого замыкания) при помощи расцепителя токовой отсечки.

На величину тока кроме электромагнитного может реагировать тепловой расцепитель, устройство которого аналогично тепловому реле. Этот расцепитель не используется для защиты от токов короткого замыкания, так как он создает при этом недопустимо высокие выдержки времени, однако позволяет получить необходимые в эксплуатацонных условиях большие выдержки времени при токах перегрузки. Тепловым расцепителям свойственны недостатки: их защитные характеристики (зависимость времени срабатывания от тока) нестабильны и меняются с температурой окружающей среды; время возврата расцепителя в исходное положение после срабатывания велико.

В автоматах применяются также расцепители минимального напряжения, подающие команду на отключение автомата при понижении напряжения ниже заданного уровня. Такие расцепители обычно строятся на электромагнитном принципе. При понижении напряжения ниже заданного уровня электромагнитная сила оказывается меньше силы возвратной пружины. Якорь электромагнита отпускается и через промежуточное звено (валик) воздействует на защелку автомата, в результате чего последний отключается.

В отличие от электромагнитного полупроводниковые расцепители, которые широко применяются в последнее время, не имеют такого большого количества подвижных механических элементов. Но главные их преимущества заключаются в улучшении эксплуатационных характеристик: широкие диапазоны регулирования токов и времени срабатывания, что позволяет унифицировать изделия и выпускать меньшую их номенклатуру, более тонкая и точная регулировка времени срабатывания при больших токах короткого замыкания и т. д. В измерительных органах таких расцепителей применяются трансформаторы тока, а одним из основных узлов у них является узел выдержки времени. В их состав входит также выходное реле, передающее сигнал на отключающий электромагнит. Выдержка времени в таких расцепителях осуществляется за счет применения контуров RC в цепях управления транзисторами и применения магнитных накопителей и бесконтактных счетчиков импульсов.

БЕЗДУГОВЫЕ КОНТАКТНЫЕ АППАРАТЫ

Цепь переменного тока можно отключить без образования электрической дуги, если развести контакты с достаточной скоростью непосредственно перед переходом тока через нулевое значение. В это время электромагнитная энергия, запасенная в цепи, приближается к нулю.

Рисунок Полуволна тока

На рисунке изображена полуволна переменного тока. Если точка А соответствует моменту размыкания контактов и образования дуги, то дуга в этом полупериоде будет гореть в течение времени . За это время через неё пройдет количество электричества, определяемой площадью , и выделенная в дуге энергия будет относительно большой. Когда же контакты аппарата разомкнутся непосредственно перед переходом тока через нуль (точка В), в дуге выделится значительно меньшая энергия, так как время её существования  и мгновенные значения токов будут значительно меньше. Когда контакты аппарата расходятся перед переходом тока через нуль, количество электричества в стадии газового разряда определится площадью  и дуговой столб не успевает накопить в своем объеме значительный запас тепловой энергии. Это тепло быстро рассеивается вблизи перехода тока через нуль, а восстанавливающаяся прочность межконтактного промежутка приобретает высокие значения и быстро нарастает во времени. Создаются условия, при которых дуга гаснет, не успев развиться. Отключение цепи переменного тока становиться практически бездуговым.

Отключающие аппараты с фиксированным моментом расхождения контактов непосредственно перед нулевым значением переменного тока принято называть синхронными выключателями.

Основная трудность при создании синхронных выключателей заключается в достижении необходимой точности срабатывания аппарата непосредственно перед нулем тока и в разведении контактов на необходимое изоляционное расстояние за очень малое время, предшествующее переходу тока через нуль. Чтобы преодолеть эти трудности искусственно растягивается пауза тока до одного полупериода ( с при ) с помощью диодов.

КОМАНДОАППАРАТЫ И НЕАВТОМАТИЧЕСКИЕ ВЫКЛЮЧАТЕЛИ

К командоаппаратам относятся путевые и конечные выключатели, кнопки управления, многоцепные аппараты – ключи управления и командоконтроллеры, многочисленные пары контактов которых коммутируются в определенной последовательности при повороте рукоятки из одного положения в другое.

Путевые и конечные выключатели осуществляют коммутацию цепей управления и автоматики на заданном участке пути, проходимом управляемым механизмом. Конечные выключатели устанавливаются, например, в механизмах подъемно-транспортных устройств, в суппортах металлорежущих станков. В первом случае они ограничивают высоту подъема грузов, во втором – ход суппорта, подавая в конце контролируемого хода механизма сигнал на отключение двигателей (а в подъемниках также сигнал на срабатывание тормозного электромагнита).

Командоконтроллер – многопозиционный аппарат, управляющий катушками контакторов, главные контакты которых включены в силовые цепи электрических машин, трансформаторов и резисторов. Контроллер – это также многопозиционный аппарат, предназначенный для управления электрическими машинами и трансформаторами путем коммутации непосредственно силовых цепей обмоток машин, трансформаторов, а также резисторов. С помощью контроллеров (и командоконтроллеров) могут осуществляться пуск, регулирование скорости, реверсирование и остановка двигателей.

Пакетные выключатели – аппараты закрытого типа. Дуга возникает и гасится в ограниченном объеме, в результате давление в этом объеме повышается. С повышением давления сопротивление дуги и напряжение на ней возрастают. Физически это объясняется тем, что с повышением давления уменьшаются расстояния, на которых взаимодействуют элементарные частицы газа. Это приводит, во-первых, к усилению интенсивности теплообмена между частицами газа и улучшению условий теплопередачи от дуги и, во-вторых, к уменьшению длины свободного пробега электронов в газе. При прочих равных условиях это снижает интенсивность процессов ионизации, так как электрон на меньшей длине свободного пробега способен приобрести меньшую энергию, двигаясь в электрическом поле. Это приводит к росту сопротивления и напряжения дуги.

11 ЭЛЕКТРОМЕХАНИЧЕСКИЕ КОММУТАЦИОННЫЕ АППАРАТЫ

Контактор – это двухпозиционный аппарат с самовозвратом, предназначенный для частых коммутаций токов, не превышающих токи перегрузки, и приводимый в действие приводом. Этот аппарат имеет два коммутационных положения, соответствующие включенному и отключенному его состояниям. В контакторах наиболее широко применяется электромагнитный привод. Возврат контактора в отключенное состояние (самовозврат) происходит под действием возвратной пружины, массы подвижной системы или при совместном действии этих факторов.

 Пускатель – это коммутационный аппарат, предназначенный для пуска, остановки и защиты электродвигателей без выведения и введения в их цепи сопротивлений резисторов. Пускатели осуществляют защиту электродвигателей от токов перегрузки. Распространенным элементом такой защиты является тепловое реле, встраиваемое в пускатель.

Токи перегрузки для контакторов и пускателей не превышают (8-20)-кратных перегрузок по отношению к номинальному току. Для режима пуска двигателей с фазовым ротором и торможения противотоком характерны (2.5-4)-кратные токи перегрузки. Пусковые токи электродвигателей с короткозамкнутым ротором достигают (6-10)-кратных перегрузок по сравнению с номинальным током.

Электромагнитный привод контакторов и пускателей при соответствующем выборе параметров может осуществлять функции защиты электрооборудования от понижения напряжения. Если электромагнитная сила, развиваемая приводом, при снижении напряжения в сети окажется недостаточной для удержания аппарата во включенном состоянии, то он самопроизвольно отключится и осуществит таким образом защиту от понижения напряжения. Как известно, понижение напряжения в питающей сети вызывает протекание токов перегрузки по обмоткам электродвигателей, если механическая нагрузка на них будет оставаться неизменной.

Контакторы предназначены для коммутации силовых цепей электродвигателей и других мощных потребителей. В зависимости от рода коммутируемого тока главной цепи различают контакторы постоянного и переменного тока. Они имеют главные контакты, снабженные системой дугогашения, электромагнитный привод и вспомогательные контакты.

Как правило, род тока в цепи управления, которая питает электромагнитный привод, совпадает с родом тока главной цепи. Однако известны случаи, когда катушки контакторов переменного тока получают питание от цепи постоянного тока.

 Рисунок 1 – Конструктивная схема контактора

На рис. 1 изображена конструктивная схема контактора, отключающего цепь двигателя. В этом случае напряжение на катушке 12 отсутствует и его подвижная система под действием возвратной пружины 10, создающей силу Fв, придет в нормальное состояние.Возникающая при расхождении главных контактов дуга Д гасится в дугогасительной камере 5.

Быстрое перемещение дуги с контактов в камеру обеспечивается системой магнитного дутья. В цепь главного тока включена последовательная катушка 1, которая размещена на стальном сердечнике 2. Стальные пластины – полюса 3, расположенные по бокам сердечника 2, подводят создаваемое катушкой 1 магнитное поле к зоне горения дуги в камере. Взаимодействие этого поля с током дуги приводит к появлению сил, которые перемещают дугу в камеру.

Контактор включит цепь с током I0, если подать напряжение U на катушку 12 приводного электромагнита. Поток Ф, созданный током, протекающим через катушку электромагнита, разовьет тяговую силу и притянет якорь 9 электромагнита к сердечнику, преодолев силы Fв противодействия возвратной 10 и Fk контактной 8 пружин.

Сердечник электромагнита оканчивается полюсным наконечником 11, поперечное сечение которого больше поперечного сечения самого сердечника. Установкой полюсного наконечника достигается некоторое увеличение силы, создаваемой электромагнитом, а также видоизменение тяговой характеристики электромагнита (зависимости электромагнитной силы от величины воздушного зазора).

Соприкосновение контактов 4 и 6 друг с другом и замыкание цепи при включении контактора произойдет раньше, чем якорь электромагнита полностью притянется к полюсу. По мере движения якоря подвижный контакт 6 будет как бы «проваливаться», упираясь своей верхней частью в неподвижный контакт 4. Он повернется на некоторый угол вокруг точки А и вызовет дополнительное сжатие контактной пружины 8. Появится провал контактов, под которым подразумевается величина смещения подвижного контакта на уровне точки его касания с неподвижным контактом в случае, если неподвижный будет удален.

Провал контактов обеспечивает надежное замыкание цепи, когда толщина контактов уменьшается вследствие выгорания их материала под. действием электрической дуги. Величина провала определяет запас материала контактов на износ в процессе работы контактора.

После соприкосновения, контактов происходит перекатывание подвижного контакта по неподвижному. Контактная пружина создает определенное нажатие в контактах, поэтому при перекатывании происходит разрушение окисных пленок и других химических соединений, которые могут появиться на поверхности контактов. Точки касания контактов при перекатывании переходят на новые места контактной поверхности, не подвергавшиеся воздействию дуги и являющиеся поэтому более «чистыми». Все это уменьшает переходное сопротивление контактов и улучшает условия их работы. В то же время перекатывание повышает механический износ контактов (контакты изнашиваются).

В момент соприкосновения подвижный контакт 6 сразу же оказывает на неподвижный контакт 4 давление, обусловленное предварительным натяжением контактной пружины 8. Вследствие этого переходное сопротивление контактов в момент их касания будет небольшим и контактная площадка не разогреется при включении до значительной температуры. Кроме того, предварительное контактное нажатие, созданное пружиной 8, позволяет снизить вибрацию (отскоки) подвижного контакта при ударе его о неподвижный контакт. Все это предохраняет контакты от приваривания при включении электрической .цепи. На контактах имеются контактные накладки, выполненные из специального материала, например серебра, чтобы улучшить условия длительного прохождения тока через замкнутые контакты во включенном состоянии. Иногда применяются накладки из дугостойкого материала для уменьшения износа контактов под воздействием электрической дуги (металлокерамика «серебро-окись кадмия» и др.). Гибкая связь 7 (для подвода тока к подвижному контакту) изготовляется из медной фольги (ленты) или тонкой проволоки.

Раствором контактов называется расстояние между подвижным и неподвижным контактами в отключенном состоянии контактора. Раствор контактов обычно лежит в пределах от 1 до 20 мм. Чем ниже раствор контактов, тем меньше ход якоря приводного электромагнита. Это приводит к уменьшению в электромагните рабочего воздушного зазора, магнитного сопротивления, намагничивающей силы, мощности катушки электромагнита и его габаритов. Минимальная величина раствора контактов определяется: технологическими и эксплуатационными условиями, возможностью образования металлического мостика между контактами при разрыве цепи тока, условиями устранения возможности смыкания контактов при отскоке подвижной системы от упора при отключении аппарата. Раствор контактов также должен быть достаточным для обеспечения условий надежного гашения дуги при малых токах.

Рисунок 2 – Прямоходовой пускатель

Изображенная на рис. 1 схема контактора поворотного типа довольно типичная. Обычно такие контакторы предназначаются для тяжелого режима работы (большая частота циклов коммутационных операций, индуктивные цепи) при относительно высоких значениях номинального тока (десятки и сотни ампер). Другой распространенный тип контакторов и пускателей — прямоходовой; он рассчитывается преимущественно на меньшие номинальные токи (десятки ампер) и более легкие условия работы. Прямоходовой пускатель (рис. 2) имеет мостиковые контакты 2 и 3, с которых дуга выдувается в дугогасительные камеры 1. Сила Fk контактной пружины создает нажатие в замкнутых контактах, возвратная пружина Fп возвращает подвижную систему аппарата в отключенное состояние, когда будет снято напряжение с катушки. Аппарат включается электромагнитом при подаче напряжения на его катушку 5. На полюсах электромагнита переменного тока устанавливаются короткозамкнутые витки 4, устраняющие вибрацию якоря во включенном положении аппарата.

В отличие от контактора постоянного тока в контакторе переменного тока для уменьшения потерь на вихревые токи применяют шихтованные магнитопроводы и короткозамкнутые витки на полюсах для устранения вибрации якоря. Контакторы переменного тока чаще изготовляют трехполюсными, постоянного тока – однополюсными и двухполюсными. В качестве дугогасительного устройства в контакторах на постоянном токе чаще применяются щелевые камеры, на переменном – чаще дугогасительная решетка.

Для гашения дуги применяют также камеры с дугогасительной решеткой. Дугогасительная решетка представляет собой пакет тонких металлических пластин 5 (рис. 1). Под действием электродинамических сил, создаваемых системой магнитного дутья, электрическая дуга попадает на решетку и рвется на ряд коротких дуг. Пластины интенсивно отводят тепло от дуги и гасят ее, но пластины дугогасительной решетки обладают значительной термической инерционностью – при большой частоте включений они перегреваются и эффективность дугогашения падает.

Мощные контакторы переменного тока имеют главные контакты, снабженные системой дугогашения – магнитным дутьем и дугогасительной камерой с узкой щелью или дугогасительной решеткой, как и контакторы постоянного тока. Конструктивное отличие заключается в том, что контакторы переменного тока выполняют многополюсными; обычно они имеют три главных замыкающих контакта. Все три контактных узла работают от общего электромагнитного привода клапанного типа, который поворачивает вал контактора с установленными на нем подвижными контактами. На том же валу устанавливают вспомогательные контакты мостикового типа. Контакторы имеют достаточно большие габаритные размеры. Их применяют для управления электродвигателями значительной мощности.

Для увеличения срока службы конструкция контакторов допускает смену контактов.

Существуют комбинированные контакторы переменного тока, в которых параллельно главным замыкающим контактам включают два тиристора. Во включенном положении ток проходит через главные контакты, поскольку тиристоры находятся в закрытом состоянии и ток не проводят. При размыкании контактов схема управления открывает тиристоры, которые шунтируют цепь главных контактов и разгружают их от тока отключения, препятствуя возникновению электрической дуги. Поскольку тиристоры работают в кратковременном режиме, их номинальная мощность невелика и они не нуждаются в радиаторах охлаждения.

Наша промышленность выпускает комбинированные контакторы типа КТ64 и КТ65 на номинальные токи, превышающие 100 А, выполненные на базе широко распространенных контакторов КТ6000 и снабженные дополнительным полупроводниковым блоком.

Коммутационная износостойкость комбинированных контакторов в режиме нормальных коммутаций составляет не менее 5 млн. циклов, а коммутационная износостойкость полупроводниковых блоков примерно в 6 раз выше. Это позволяет многократно использовать их в системах управления.

Для управления электродвигателями переменного тока небольшой мощности применяют прямоходовые контакторы с мостиковыми контактными узлами. Двукратный разрыв цепи и облегченные условия гашения дуги переменного тока позволяют обойтись без специальных дугогасительных камер, что существенно уменьшает габаритные размеры контакторов.

Прямоходовые контакторы обычно выпускаются промышленностью в трехполюсном исполнении. При этом главные замыкающие контакты разделяются пластмассовыми перемычками 1.

Наряду со слаботочными герконами, созданы герметичные силовые магнитоуправляемые контакты (герсиконы), способные коммутировать токи в несколько десятков ампер. На этой основе были разработаны контакторы для управления асинхронными электродвигателями мощностью до 1.1 кВт. Герсиконы отличаются увеличенным раствором контактов (до 1.5 мм) и повышенным контактным нажатием. Для создания значительной силы электромагнитного притяжения используют специальный магнитопровод.

Область применения электромагнитных контакторов достаточно широка. В машиностроении контакторы переменного тока применяют чаще всего для управления асинхронными электродвигателями. В этом случае их называют магнитными пускателями. Магнитный пускатель представляет собой простейший комплект аппаратов для дистанционного управления электродвигателями и кроме самого контактора часто имеет кнопочную станцию и аппараты защиты.

На рисунке 1 (а, б) показаны соответственно монтажная и принципиальная схемы соединений нереверсивного магнитного пускателя. На монтажной схеме границы одного аппарата обводят штриховой линией. Она удобна для монтажа аппаратуры и поиска неисправностей. Читать эти схемы трудно, так как они содержат много пересекающихся линий.

                                             а)                                        б)

Рисунок 1 – Схемы нереверсивного пускателя

На принципиальной схеме все элементы одного аппарата имеют одинаковые буквенно-цифровые обозначения. Это позволяет не связывать вместе условные изображения катушки контактора и контактов, добиваясь наибольшей простоты и наглядности схемы.

Нереверсивный магнитный пускатель имеет контактор KM с тремя главными замыкающими контактами (Л1-С1, Л2-С2, Л3-С3) и одним вспомогательным замыкающим контактом (3-5).

Главные цепи, по которым протекает ток электродвигателя, принято изображать жирными линиями, а цепи питания катушки контактора (или цепи управления) с наибольшим током – тонкими линиями.

Для включения электродвигателя М необходимо кратковременно нажать кнопку SB2 «Пуск». При этом по цепи катушки контактора потечет ток, якорь притянется к сердечнику. Это приведет к замыканию главных контактов в цепи питания электродвигателя. Одновременно замкнется вспомогательный контакт 3 – 5,

что создаст параллельную цепь питания катушки контактора. Если теперь кнопку «Пуск» отпустить, то катушка контактора будет включена через собственный вспомогательный контакт. Такую схему называют схемой самоблокировки. Она обеспечивает так называемую нулевую защиту электродвигателя. Если в процессе работы электродвигателя напряжение в сети исчезнет или значительно снизится (обычно более чем на 40% от номинального значения), то контактор отключается и его вспомогательный контакт размыкается. После восстановления напряжения для включения электродвигателя необходимо повторно нажать кнопку «Пуск». Нулевая защита превращает непредвиденный, самопроизвольный пуск электродвигателя, который может привести к аварии.

Аппараты ручного управления (рубильники, конечные выключатели) нулевой защитой не обладают, поэтому в системах управления станочным приводом обычно применяют контакторное управление.

Для отключения электродвигателя достаточно нажать кнопку SB1 «Стоп». Это приводит к размыканию цепи самопитания и отключению катушки контактора.

В том случае, когда необходимо использовать два направления вращения электродвигателя, применяют реверсивный магнитный пускатель, принципиальная схема которого изображена на рисунке 2, а. Для изменения направления вращения асинхронного электродвигателя необходимо изменить порядок чередования фаз статорной обмотки. В реверсивном магнитном пускателе используют два контактора: КМ1 и КМ2. Из схемы видно, что при случайном одновременном включении обоих контакторов в цепи главного тока произойдет короткое замыкание. Для исключения этого схема снабжена блокировкой. Если после нажатия кнопки SВ3 «Вперед» и включения контактора КМ1 нажать кнопку SB2 «Назад», то размыкающий контакт этой кнопки отключит катушку контактора КМ1, а замыкающий контакт подаст питание в катушку контактора КМ2. Произойдет реверсирование электродвигателя.

Рисунок 2 – Схемы реверсивного пускателя

Аналогичная схема цепи управления реверсивного пускателя с блокировкой на вспомогательных размыкающих контактах изображена на рисунке 2, б. В этой схеме включение одного из контакторов, например КМ1, приводит к размыканию цепи питания катушки другого контактора КМ2. Для реверса необходимо предварительно нажать кнопку SB1 «Стоп» и отключить контактор КМ1. Для надежной работы схемы необходимо, чтобы главные контакты контактора КМ1 разомкнулись раньше, чем произойдет замыкание размыкающих вспомогательных контактов в цепи контактора КМ2. Это достигается соответствующей регулировкой положения вспомогательных контактов по ходу якоря.

В серийных магнитных пускателях часто применяют двойную блокировку по приведенным выше принципам. Кроме того, реверсивные магнитные пускатели могут иметь механическую блокировку с перекидным рычагом, препятствующим одновременному срабатыванию электромагнитов контакторов. В этом случае оба контактора должны быть установлены на общем основании.

Магнитные пускатели открытого исполнения монтируют в шкафах электрооборудования. Пускатели пылезащищенного и пылебрызгонепроницаемого исполнения снабжают кожухом и монтируют на стене или стойке в виде отдельного аппарата.

Электромагнитные контакторы выбирают по номинальному току электродвигателя с учетом условий эксплуатации. ГОСТ 11206-77 устанавливает несколько категорий контакторов переменного и постоянного тока. Контакторы переменного тока категории АС-2, АС-3 и АС-4 предназначены для коммутации цепей питания асинхронных электродвигателей. Контакторы категории АС-2 используют для пуска и отключения электродвигателей с фазным ротором. Они работают в наиболее легком режиме, поскольку эти двигатели обычно пускаются при помощи роторного реостата. Категории АС-3 и АС-4 обеспечивают прямой пуск электродвигателей с короткозамкнутым ротором и должны быть рассчитаны на шестикратный толчок пускового тока. Категория АС-3 предусматривает отключение вращающего асинхронного электродвигателя. Контакторы категории АС-4 предназначены для торможения противотоком электродвигателей с короткозамкнутым ротором или отключения неподвижных электродвигателей и работают в наиболее тяжелом режиме.

Контакторы, предназначенные для работы в режиме АС-3, могут быть использованы в условиях, соответствующих категории АС-4, но номинальный ток контактора при этом снижается в 1.5-3 раза. Аналогичные категории применения предусмотрены для контакторов постоянного тока.

Контакторы категории ДС-1 применяют для коммутации малоиндуктивной нагрузки. Категории ДС-2 и ДС-3 предназначены для управления электродвигателями постоянного тока с параллельным возбуждением и позволяют коммутировать ток, равный . Категории ДС-4 и ДС-5 применяют для управления электродвигателями постоянного тока с последовательным возбуждением.

Указанные категории определяют режим нормальных коммутаций, в котором контактор может непрерывно работать длительное время. Кроме того, различают режим редких (случайных) коммутаций, когда коммутационная способность контактора может быть увеличена примерно в 1. 5 раза.

Если асинхронный электродвигатель работает в повторно-кратковременном режиме, то выбор контактора осуществляется по величине среднеквадратичного тока. На выбор контактора влияет степень защиты контактора. Контакторы защищенного исполнения имеют худшие условия охлаждения, и их номинальный ток снижается примерно на 10% по сравнению с контакторами открытого исполнения.

КОНТАКТНО – ДУГОГАСИТЕЛЬНЫЕ СИСТЕМЫ КОНТАКТОРОВ

В контакторах обычно используются рычажные (рис. 1, а) и мостиковые (рис. 1, б) контакты. В рычажных контактах образуется при отключении один разрыв (одна дуга), в мостиковых – два (две дуги). Поэтому при прочих равных условиях возможности для отключения электрических цепей у аппаратов с мостиковыми контактами выше, чем у аппаратов с рычажными (пальцевыми) контактами.

Рисунок 1 – Рычажные и мостиковые контакты

Мостиковые контакты по сравнению с рычажными имеют тот недостаток, что в замкнутом состоянии в них создается два контактных перехода тока, в каждом из которых должно быть создано надежное касание. Поэтому сила контактной пружины  должна быть удвоенной (по сравнению с рычажными контактами), что в конечном итоге увеличивает мощность электромагнитного привода контактора.

В контакторах переменного тока на отключаемые токи до 100 А при напряжении сети до 100-200 В можно не применять дугогасительные камеры, так как дуга гасится за счет растяжения ее в атмосферном воздухе (открытый разрыв). Для предотвращения перекрытия электрических дуг на соседних полюсах применяются изоляционные перегородки. Контакторы с открытым разрывом дуги существуют также и на постоянном токе, но отключаемые токи для них существенно меньше.

При высоких значениях отключаемых токов и напряжений аппараты снабжаются дугогасительными камерами, из которых наиболее распространены щелевые камеры и дугогасительные решетки. Щелевая камера (рис. 2, а) образует внутри узкий просвет (щель) между стенками из дугостойкого изоляционного материала (асбестоцемент и др.). В него загоняется электрическая дуга 1 и там она гасится за счет усиленного отвода тепла при тесном соприкосновении со стенками.

Дугогасительная решетка (рис. 2, б) представляет собой пакет из тонких (мм) металлических пластин 2, на которые выдувается дуга. Пластины выполняют роль радиаторов, интенсивно отводящих тепло от столба дуги и способствующих ее гашению.

Наиболее важной характеристикой дугогасительной камеры является вольт – амперная характеристика. Используя ее, можно рассчитать процессы гашения дуги при отключении цепи.

Рисунок 2 – Дугогасительные камеры

Как показал опыт эксплуатации, дугогасительная решетка непригодна для частых отключений цепи при сравнительно больших токах. При большой частоте отключений ее пластины разогреваются до высоких температур и не успевают остыть. Они оказываются неспособными охлаждать столб дуги, и решетка отказывает в работе. Для режима частых отключений цепи более пригодны щелевые дугогасительные камеры.

Система магнитного дутья предназначена для того, чтобы создать дополнительные силы для схода дуги с контактов и вхождения ее в дугогасительную камеру (рис. 3, а). Катушка 1 магнитного дутья включена последовательно в цепь отключаемого тока. Созданный ею магнитный поток Ф с помощью деталей 2 и 3 магнитопровода подводится к зоне горения дуги у входа в дугогасительную камеру 4.

Рисунок 3 – Система магнитного дутья

Взаимодействие тока дуги (А) с магнитным полем напряженностью (А/м) приводит к появлению действующей на дугу электродинамической силы (Н), которая загоняет дугу длиной  (м) в камеру:

,                                          (*)

где Гн/м.

В зоне горения дуги (в воздушном зазоре , м, между пластинами 3 на рис. 3, а) в соответствии с законом полного тока для однородного поля (HL=Iw) напряженность поля (А/м)

.

Подставив это значение в (*), получим:

,

где  – число витков катушки.

Так как в системе с катушкой последовательного магнитного дутья сила пропорциональна квадрату тока, то целесообразно использовать этот вид дутья в контакторах, рассчитанных на сравнительно большие номинальные токи. Для сокращения расхода меди на изготовление катушки, сечение которой должно выбираться по номинальному току контактора, желательно иметь возможно меньшее число витков катушки. Однако это число витков должно обеспечивать такую напряженность магнитного поля в зоне его взаимодействия с током дуги, которая создаст условия для надежного гашения дуги в заданном диапазоне отключаемых токов. Обычно оно измеряется единицами при номинальных токах в сотни ампер, а при токах в десятки ампер достигает десяти и выше.

Преимущество систем с катушкой последовательного магнитного дутья заключается в том, что направление силы  не зависит от направления тока . Это позволяет применять указанную систему не только на постоянном, но и на переменном токе. Однако на переменном токе вследствие появления вихревых токов в магнитопроводе может возникнуть сдвиг по фазе между током дуги и результирующей напряженностью магнитного поля в зоне горения дуги, что может вызвать обратное «забрасывание» дуги в камеру.

Недостаток системы с катушкой последовательного магнитного дутья – малая напряженность магнитного поля, создаваемая ею при небольших отключаемых токах. Поэтому параметры этой системы надо выбирать так, чтобы в области этих токов обеспечить максимально возможную напряженность магнитного поля в зоне горения дуги, не прибегая к значительному увеличению числа витков катушки магнитного дутья, чтобы не вызывать излишнего расхода меди на её изготовление. При небольших токах магнитопровод этой системы не должен насыщаться. Тогда почти вся намагничивающая сила катушки компенсируется падением магнитного потенциала в воздушном зазоре и напряженность магнитного поля в нем окажется максимально возможной. При больших токах магнитопровод, наоборот, целесообразно вводить в насыщение, когда его магнитное сопротивление становится большим. Это снизит напряженность магнитного поля в зоне расположения дуги, уменьшит силу  и интенсивность гашения дуги, снизит перенапряжения при её гашении.

Существует система с катушкой параллельного магнитного дутья, когда катушка 1 (см. рис. 3), содержащая сотни витков из тонкого провода и рассчитываемая на полное напряжение источника питания, создает в зоне горения дуги напряженность магнитного поля (А/м)

.

Действующая на дугу электродинамическая сила (Н) (см. рис. 3, б)

,

где

В этой системе сила, действующая на дугу, пропорциональна току в первой степени. Поэтому она оказывается более целесообразной для контакторов на небольшие токи (примерно до 50 А).

Контактор с параллельной катушкой магнитного дутья реагирует на направление тока. Если направление магнитного поля сохраняется неизменным, а ток изменит свое направление, то сила  будет направлена в противоположную сторону. Дуга будет перемещаться не в дугогасительную камеру, а в противоположную сторону – на катушку магнитного дутья, что может привести к аварии в контакторе. Это – недостаток рассматриваемой системы. Недостатком этой системы является также необходимость повышения уровня изоляции катушки в расчете на полное напряжение сети. Понижение напряжения сети приводит к уменьшению намагничивающей силы катушки и ослаблению интенсивности магнитного дутья, что снижает надежность дугогашения.

В системе магнитного дутья вместо катушки напряжения можно применять постоянный магнит. По свойствам такая система аналогична системе с параллельной катушкой магнитного дутья. Замена катушки напряжения постоянным магнитом исключит расход меди и изоляционных материалов, которые потребовались бы на создание катушки. При этом в системе не должны нарушаться свойства постоянного магнита в процессе эксплуатации.

Системы с катушкой параллельного магнитного дутья и постоянными магнитами на переменном токе не применяются, так как практически невозможно согласовать направление магнитного потока с направлением тока дуги, чтобы получить одно и то же направление силы  в любой момент времени.

С увеличением напряженности поля магнитного дутья улучшаются условия схода дуги с контактов на дугогасительные рога и облегчается её вхождение в камеру. Поэтому с ростом  уменьшается также износ контактов от термического воздействия дуги, но до определенного предела.

Большие напряженности поля создают значительные силы, воздействующие на дугу и выбрасывающие расплавленные металлические мостики из межконтактного промежутка в атмосферу. Это повышает износ контактов . При оптимальной напряженности поля  износ контактов минимален.

Износ контактов – важный технический фактор. Поэтому принимаются серьезные меры, например уменьшение вибрации контактов при включении аппарата, чтобы уменьшить износ и увеличить срок службы контактов.

Важной характеристикой дугогасительного устройства переменного тока является закономерность роста восстанавливающейся прочности межконтактного промежутка за переходом тока через нуль.

ТОП-5 событий в Днепре на минувшей неделе, с 24 по 30 января

На минувшей неделе в Днепре произошла трагедия, которая потрясла не только Украину, но и мир. На территории “Южмаша” военнослужащий Национальной гвардии Украины Артемий Рябчук при выдаче оружия выстрелами из автомата Калашникова расстрелял караул военнослужащих НГУ, после чего с оружием скрылся. Преступника удалось задержать и он предстал перед судом. О чем еще говорили в городе в период с 24 по 30 января?

В Днепре СБУ завершила расследование по схемам продаж авиационных комплектующих

Перед судом предстанет разоблаченный Службой безопасности Украины организатор канала незаконного вывоза из Украины товаров военного назначения.

Канал был обнаружен и заблокирован контрразведчиками СБУ в конце прошлого года в ходе выполнения комплексных мероприятий по предотвращению угроз оборонного потенциала Украины.

Установлено, что двое жителей Днепропетровщины скупали на территории Украины авиационные агрегаты и комплектующие к военной технике (авиационные насосы и контакторы), вывозили их в страны ближнего зарубежья и сбывали для нужд военно-промышленных предприятий и военных объектов этих стран.

Обвинительный акт в отношении злоумышленника направлен в суд.

Жители Днепра из-за снегопада застряли в Стамбуле

Во многих частях Турции прошел сильный снегопад, нарушив движение транспорта. Подобные погодные условия сделали заложниками стихии не только жителей страны, а также ее гостей – туристов. Среди них и жители Днепра, которые не могли вернуться домой.

Жители Днепра должны были вылететь рейсом из Стамбула в Запорожье 26 января в 7:55, но рейс перенесли на 27 января. Отметим, что по решению властей выполнение рейсов из Стамбула возможно, но в “ограниченном количестве” через подготовленную полосу.

Военнослужащий расстрелял сослуживцев из автомата

27 января в 03:40 на территории Южного машиностроительного завода “Южмаш” произошла трагедия. Военнослужащий Национальной гвардии Украины солдат срочной службы Рябчук Артемий Юрьевич 2001 г. р., при выдаче оружия выстрелами из автомата Калашникова расстрелял караул военнослужащих НГУ, после чего с оружием скрылся. В результате этого пять человек погибли, а еще пятеро получили ранения. В городе была введена полицейская операция «Сирена». По тревоге подняли личный состав подразделений Национальной полиции и Национальной Гвардии. Артема Рябчука задержали в 9.30 утра по адресу улица Крайняя, Подгородное.

Государственное бюро расследований зарегистрировало уголовное производство по служебной халатности руководства Национальной гвардии Украины, что привело к трагедии на территории Южного машиностроительного завода.

Директор Государственного бюро расследований Алексей Сухачев отметил, что ДБР проводит весь комплекс мер по установлению не только обстоятельств преступления, но и проведет тщательное расследование условий, которые могли стать следствием трагедии в Днепре.

Артемию Рябчуку суд избрал меру пресечения – содержание под стражей сроком до 27 марта 2022 года без возможности внесения залога.

В Днепре вступил в силу приговор суда по факту совершения террористического акта

В Днепре вступил в силу приговор суда по факту совершения террористического акта – сбивание ракетной установкой военно-транспортного самолета Ил-76 Вооруженных сил Украины. В результате попадания снаряда в самолет, он загорелся и упал, девять членов экипажа и сорок военнослужащих погибли.

Рассмотрение доказательств, собранных следователями Службы безопасности Украины в пределах досудебного расследования, длившегося более пяти лет. Коллегия судей Красногвардейского районного суда г. Днепропетровска, после объективного и беспристрастного рассмотрения обстоятельств и доказательств, приняла процессуальное решение по вине организаторов и лиц, причастных к совершению террористического акта.

Окончательно, после рассмотрения апелляционной жалобы, длившейся почти год, вынесены приговоры трем террористам, виновным в гибели военнослужащих ВСУ.Всем трем террористам назначено наказание в виде пожизненного лишения свободы.

ГБР проводит обыск в воинской части, где проходил службу Артемий Рябчук

Следователи ГБР проводят неотложный обыск в воинской части Национальной гвардии Украины, где проходил службу подозреваемый в убийстве сослуживцев на Южмаше А. Рябчук. Данные действия проводят в целях проверки обстоятельств, которые могли стать предпосылками или причиной совершения преступления.

Работники Бюро изучают документы о порядке прохождения и организации службы, работе с личным составом, работе психологов соответствующего подразделения, необходимых для всестороннего и полного расследования данного уголовного производства.

Процессуальное руководство осуществляет специализированная прокуратура в военной и оборонительной сфере.

Читайте также: В Днепре прошла церемония прощания с погибшими на ЮМЗ.

Должен ли безобрывной переключатель быть оснащен контакторами или автоматическими выключателями?

Выбор подходящего переключателя

Автоматические переключатели поддерживают несколько режимов работы (ручной, автоматический, неавтоматический, развязка байпаса и т. д.) и имеют ряд различных механизмов переключения (контакторы, автоматические выключатели).

Переключатели ввода резерва используются для защиты критических электрических нагрузок от потери питания.Нормальный источник питания нагрузки резервируется резервным (аварийным) источником питания. Автоматический переключатель подключается как к обычному, так и к аварийному источникам питания и питает нагрузку от одного из этих двух источников.

В случае потери питания от основного источника питания безобрывный переключатель переводит нагрузку на резервный (аварийный) источник питания .

Переключение может быть автоматическим или ручным, в зависимости от типа используемого оборудования переключателя ввода резерва.

После восстановления нормального питания нагрузка автоматически или вручную переключается обратно на обычный источник питания, опять же в зависимости от типа используемого оборудования для переключения (рис. 1).

Как работает АТС? (начиная с основ…)

В оборудовании автоматического ввода резерва интеллектуальная система переключателя инициирует переключение, когда нормальное питание отключается или напряжение падает ниже заданного значения. Если источником аварийного питания является резервный генератор, безобрывный переключатель инициирует запуск генератора и переключается на резервный источник питания при наличии достаточного напряжения генератора.

Когда нормальное питание восстанавливается, безобрывный переключатель автоматически переключается обратно и инициирует останов двигателя.

В случае отказа основного источника питания и отсутствия аварийного источника питания, АВР остается подключенным к обычному источнику питания до тех пор, пока не отключится аварийный источник питания. появляться.

Однако с помощью информации, содержащейся в этой технической статье, проектировщики электротехники могут отсортировать свои варианты и выбрать переключатель, соответствующий их конкретным требованиям .

Содержание:

Итак, давайте начнем обсуждение с приведенного ниже содержания.

Механизм переключения

Механизм переключения безобрывного переключателя – это часть, которая физически отвечает за передачу номинального электрического тока и переключение соединения с одного источника питания на другой (основной на резервный источник).

Технология механизма переключения низкого напряжения представлена ​​двумя основными типами, обычно называемыми контактором типа и автоматическим выключателем типа . Механизмы переключения автоматических выключателей можно разделить на два подтипа: литой корпус (до 1000 А) и силовой корпус (от 1000 А до 5000 А).

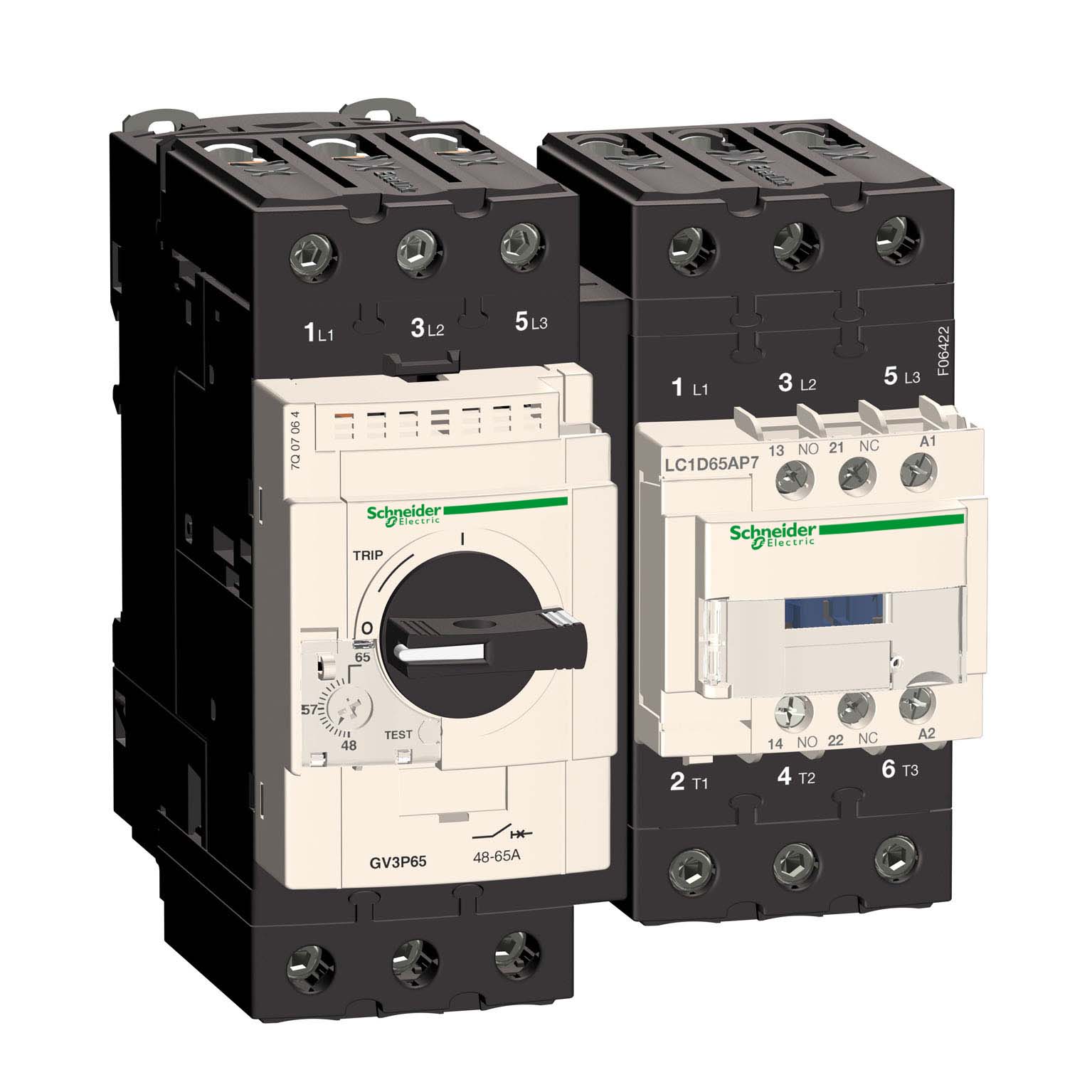

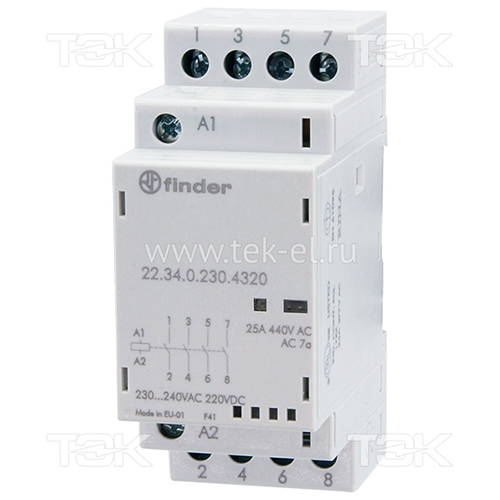

1. Контакторные коммутационные механизмы

Это самый распространенный и доступный тип коммутационных механизмов. В большинстве случаев контакторы сконструированы как двухпозиционные переключатели, в которых один оператор размыкает один набор силовых контактов и замыкает второй набор.

В конструкции с открытым переходом часто используется механическая блокировка для предотвращения одновременного замыкания обоих наборов контактов. В конструкции закрытого перехода механическая блокировка отсутствует.

Преимущества

• Контакторные механизмы переключения поддерживают все три типа переключения: размыкание с задержкой, размыкание по фазе и замыкание
самый экономичный

Недостатки

• Механизмы переключения контакторов не имеют встроенной защиты от перегрузки по току , поэтому силовые контакты не являются самозащитными. В случае неисправности контакты, как правило, остаются замкнутыми, и дальнейшая жизнеспособность зависит от других защитных устройств в электрической цепи, что устраняет условие
• При номинальном токе WCR может быть ниже по сравнению с механизмом переключения автоматического выключателя

Вернуться к содержанию ↑

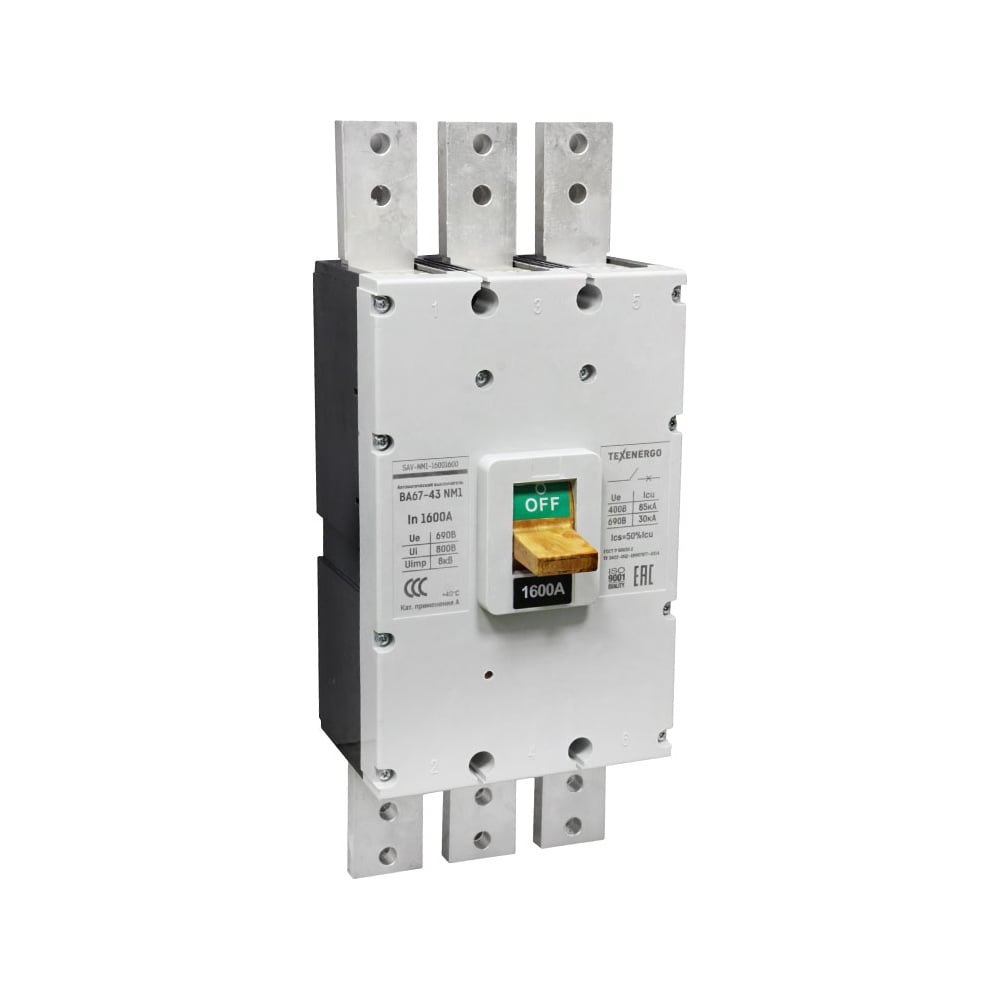

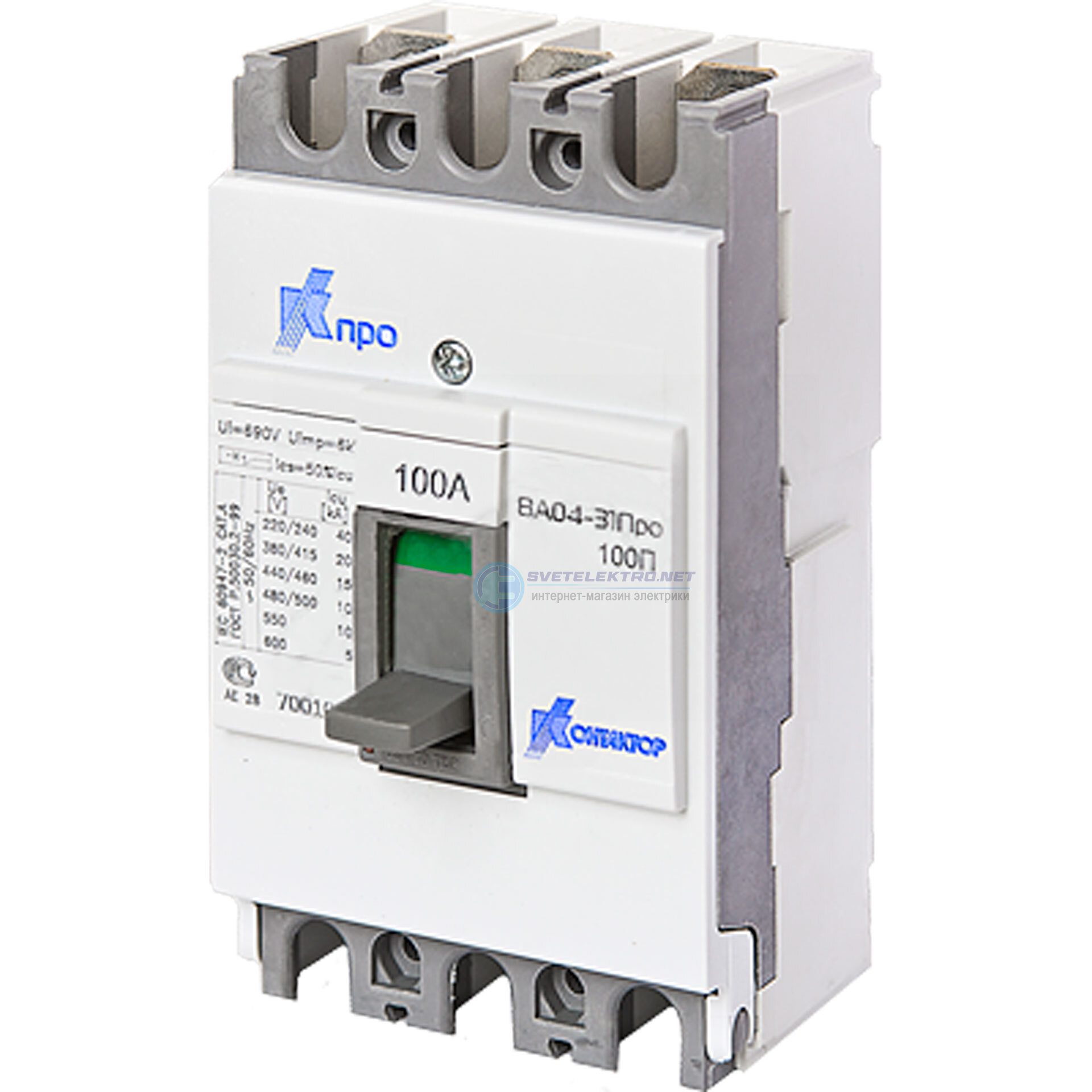

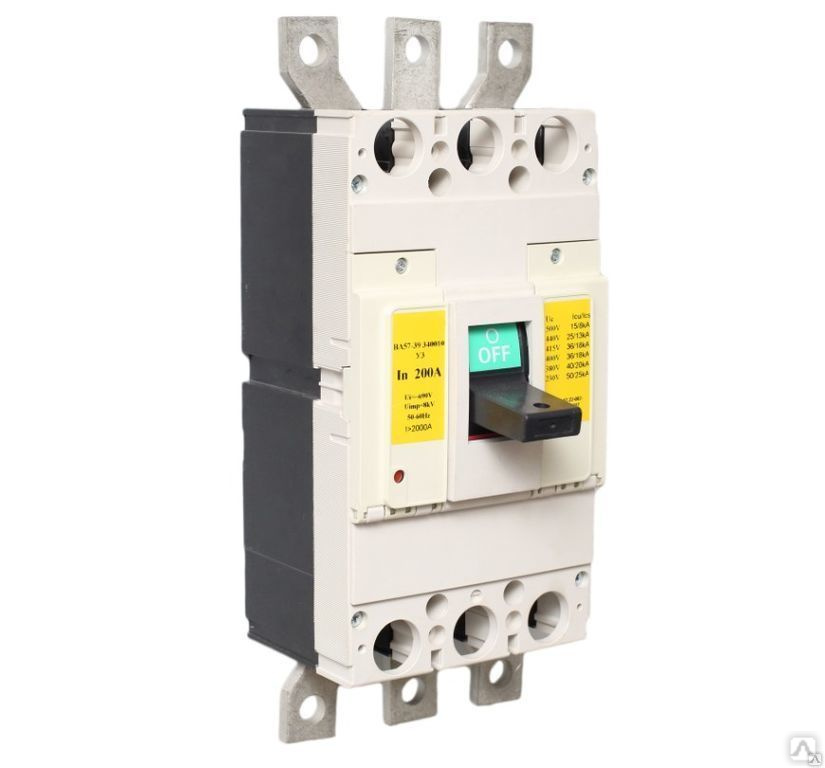

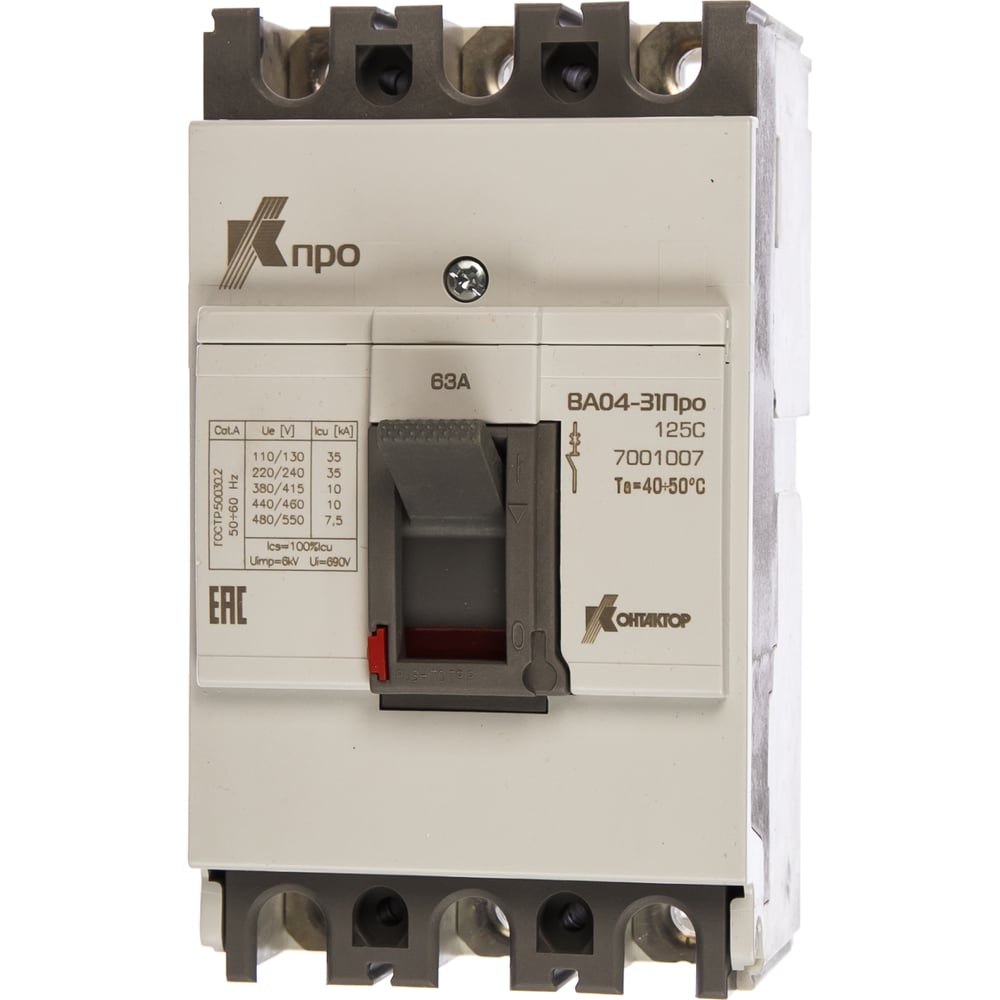

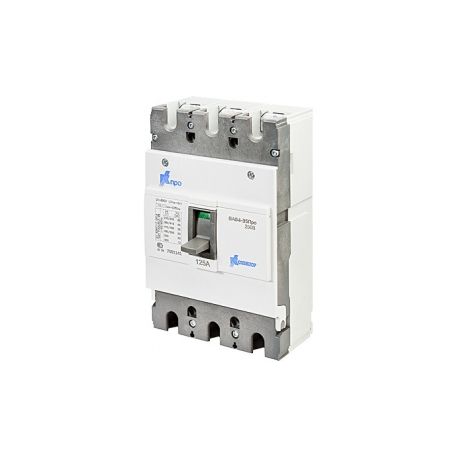

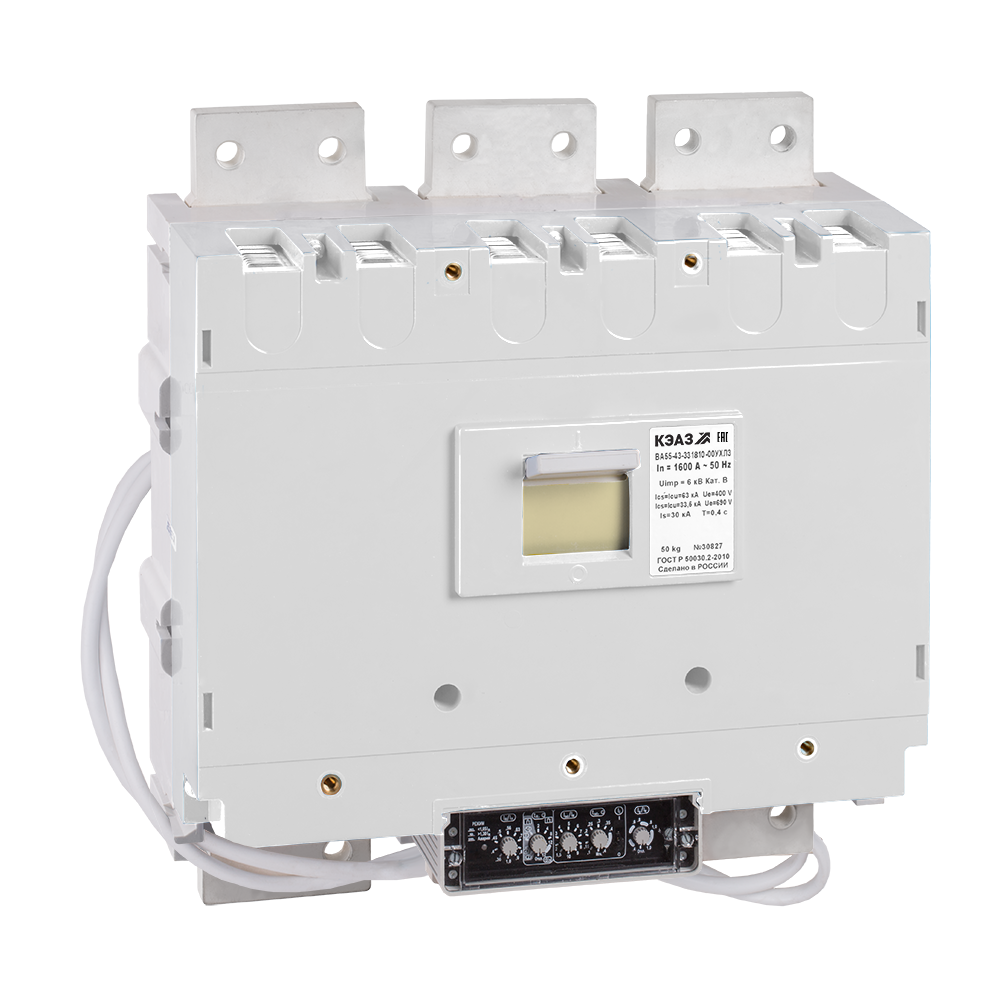

2.1 Коммутационные механизмы в литом корпусе

Обычно используемые для замыкания и размыкания цепи между разъемными контактами как в нормальных, так и в нештатных условиях. поддержки либо механически управляемого переключателя с центральным положением, либо моторного привода.

Обычно они собраны в закрытом корпусе, изготовленном из изоляционного материала.

Механизмы переключения в литом корпусе представляют собой компактное, экономичное и доступное в обслуживании решение, поскольку они устраняют необходимость в дополнительных защитных устройствах на входе.

Каждый механизм в литом корпусе в отдельности соответствует отраслевому стандарту UL® 489, который распространяется на низковольтные выключатели и автоматические выключатели в литом корпусе.

Преимущества

• Контакты обеспечивают самозащиту при высоких токах короткого замыкания благодаря встроенному магнитному датчику.
• Механизмы переключения в литом корпусе могут быть оснащены встроенной защитой от перегрузки по току, которая обеспечивает функцию «блокировки» и исключает автоматическое переключение в состояние отказа.
• Пользователи могут вручную управлять ими под нагрузкой благодаря «быстрому замыканию/размыканию», перекидному переключателю.
• Механизмы переключения в литом корпусе обеспечивают высокую устойчивость к замыканию (WCR) при более низких силах тока , что устраняет необходимость в увеличенном размере корпуса переключателя для соответствия требованиям спецификации.

Недостатки

• Механизмы переключения в литом корпусе, как правило, дороже, чем механизмы переключения контакторов.
• Механизмы переключения в литом корпусе не поддерживают закрытые или синфазные переходы.

Механизмы переключения в литом корпусе идеально подходят для нагрузок до 1000 А, для которых требуется компактный переключатель большой мощности со встроенной защитой от замыканий .

Вернуться к содержанию ↑

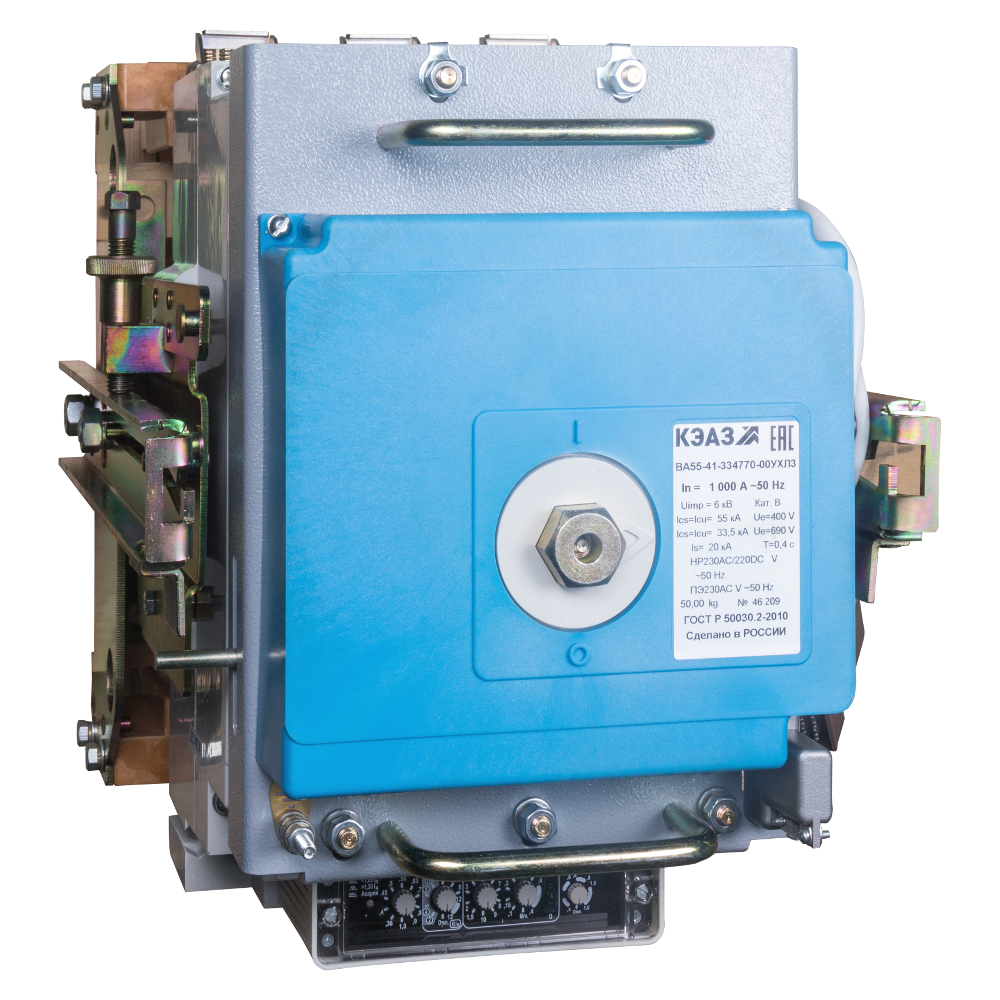

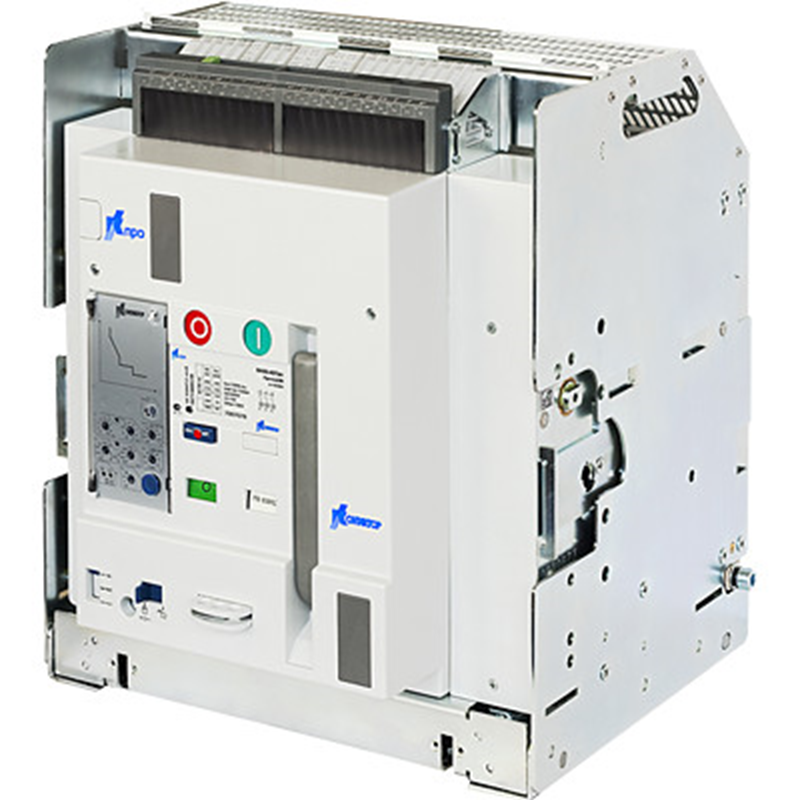

2.2 Механизмы переключения силового корпуса

Механизмы силового корпуса крупнее, быстрее и мощнее, чем механизмы в литом корпусе , и способны выдерживать ток до 5000 ампер. Используемая ими двухступенчатая технология накопления энергии может работать как механически, так и электрически, а некоторые модели имеют встроенную защиту от перегрузки по току, подобную той, что обычно используется в конструкциях с литым корпусом.

Каждый механизм корпуса питания соответствует отраслевому стандарту UL 1066, который распространяется на низковольтные выключатели корпуса питания.

Преимущества , программируемая защита от перегрузки по току, обнаружение замыкания на землю, измерение качества электроэнергии и диагностика.

Быстрая скорость замыкания облегчает синфазные и замкнутые переходы в дополнение к переходам с задержкой.

Недостатки

• Механизмы переключения в силовом корпусе крупнее контакторов и корпусов в литом корпусе.
• Механизмы переключения силового корпуса обычно являются самыми дорогими из трех типов механизмов переключения .

Вернуться к содержанию ↑

Режимы работы переключателя

Переключение питания включает два процесса: инициирование и функционирование. Инициация — это то, с чего начинается перенос. Операция – это то, что завершает его. Большинство переключателей резерва могут поддерживать несколько режимов работы за счет добавления настраиваемых параметров.

Вернуться к содержанию ↑

1. Ручной режим

В ручном режиме запуск и управление выполняются вручную , обычно нажатием кнопки или перемещением рукоятки.

Этот тип переключения представляет собой неавтоматический переключатель, инициируемый вручную и управляемый вручную. Нет моторного привода или соленоида для включения передачи. Оператор должен открыть дверцу корпуса и нажать на ручную рукоятку.

Преимущества

• В конструкциях с литым корпусом или силовым корпусом переключения могут выполняться под нагрузкой в ​​качестве защиты от сбоев, если автоматический контроллер и/или схема управления повреждены или вышли из строя.
• Оператор имеет максимальный контроль над процессом перевода
• Перевод не зависит от автоматического контроллера

Недостатки

• Оператор должен физически присутствовать, чтобы инициировать перевод –
6 даже ночью и в выходные дни

6 Время задержки перехода зависит от оператора и, следовательно, может увеличиться по сравнению с автоматическим переключением режимов, которые описаны ниже

• Ограничено переходами с задержкой открытия, так как открытые синфазные и замкнутые переходы требуют микропроцессорной логики для управления синхронизацией источника
• На некоторых В конструкциях безаварийного переключателя операторы должны открыть внешнюю защитную дверь для доступа к механизму переключения, подвергая их воздействию электрического оборудования под напряжением и потенциально требуя от них носить средства индивидуальной защиты l режим, если только их переключатель не может выполнять автоматический перевод в некоторых особо срочных ситуациях

Вернуться к содержанию ↑

2.

Неавтоматический режим

В неавтоматическом режиме оператор вручную инициирует передачу, нажимая кнопку или поворачивая переключатель , что заставляет внутреннее электромеханическое устройство электрически управлять механизмом переключения.

На самом деле этот тип переключения инициируется вручную, но управляется электрически через соленоид в конструкции на основе контактора и моторный привод в конструкции на основе выключателя.

Преимущества

• Как и в ручном режиме, операторы полностью контролируют инициирование переключения
• Переходы выполняются быстрее, чем в ручном режиме, благодаря электромеханическому устройству, электрически управляющему механизмом переключения
• Неавтоматические переключатели имеют тенденцию стоимость меньше, чем у автоматического типа

Недостатки

Как и в ручном режиме, для инициирования передачи должен присутствовать человек-оператор, и нет поддержки открытого синфазного или закрытого переходов.

Вернуться к содержанию ↑

3. Автоматический режим

В автоматическом режиме контроллер переключателя полностью управляет как запуском, так и операцией . Инициирование запускается, когда автоматический контроллер обнаруживает недоступность или потерю источника питания, и операция обычно выполняется электрическим соленоидом или двигателем.

Преимущества

• Переключение и повторное переключение может быть выполнено в кратчайшие сроки
• Поскольку переключатель передачи выполняет весь процесс перехода сам, нет зависимости от оператора-человека
• Пользователи получают большую гибкость, поскольку они могут выбор из автоматического, неавтоматического и ручного режимов работы с использованием программируемых уставок и/или встроенной панели управления
• Автоматический режим соответствует требованиям NEC, применимым к аварийным и требуемым по закону системам

Недостатки

Автоматические переключатели имеют тенденцию к увеличению стоимости больше, чем устройства, работающие только в ручном или неавтоматическом режиме

Автоматический ввод резерва (АВР)

4.

Режим изоляции байпаса

Традиционные переключатели ввода резерва имеют один механизм переключения. Изолирующие переключатели байпаса, напротив, включают механизмы двойного переключения, обеспечивающие резервирование для критически важных приложений.

Первичный коммутационный механизм обеспечивает повседневное распределение электроэнергии на нагрузку, а вторичный коммутационный механизм служит в качестве резервного.

Во время ремонта или технического обслуживания технический специалист может шунтировать питание основного механизма через дополнительный механизм, чтобы обеспечить непрерывное питание критических нагрузок.

Обходной изолирующий переключатель резерва

Преимущества

• Работа в обходном режиме изоляции позволяет пользователям безопасно обслуживать переключатели без ущерба для доступности
• Вторичный механизм переключения обеспечивает встроенное резервирование, если первичный механизм неисправен или требует плановой проверки

Недостатки

• Автоматические переключатели с режимом изоляции байпаса обычно дороже, так как они требуют двойных механизмов переключения
• Механизмы двойного переключения также делают переключатели с режимом изоляции байпаса больше, чем традиционные типы переключателей

Принцип работы изоляции байпаса

Вернуться к содержанию ↑

Справочник по каталогу // Вводное руководство по выбору правильного автоматического переключателя для вашей среды — EATON

JBH Автоматический однофазный ручной контактор

JBH Автоматический однофазный ручной контактор (ключ)
