Как проверить автоматический выключатель | RuAut

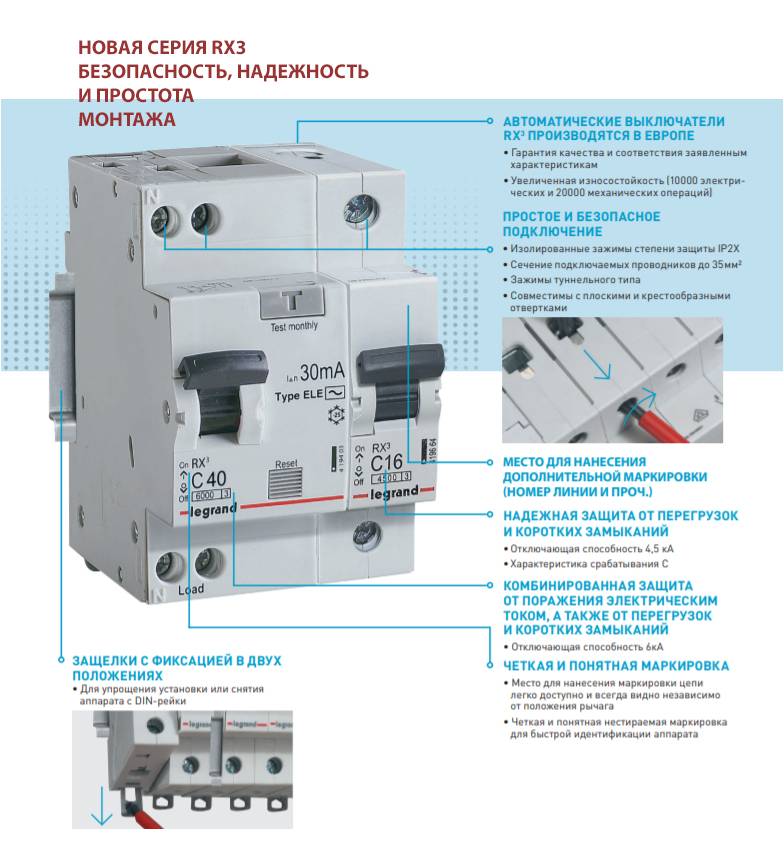

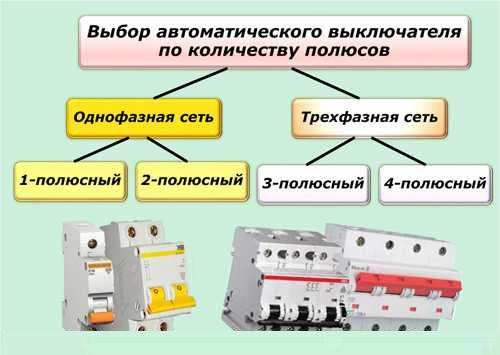

Автоматические выключатели предназначены для выполнения функции защиты электрических цепей напряжением до 1000 В от аварийных режимов работы. Рассматриваемые электрические аппараты могут обеспечивать надежную защиту электрических цепей только в тех ситуациях, когда фактические рабочие характеристики функционирования автоматического выключателя полностью соответствуют заявленным, а сам он находится в исправном техническом состоянии. Именно по этой причине выполнение проверки автоматических выключателей представляет собой один из обязательных необходимых этапов работ при вводе в эксплуатацию электрических щитов разнообразного назначения, а также и в ходе периодической их ревизии. Ниже будут рассмотрены некоторые особенности, которые выявляются про проведении проверки рассматриваемых аппаратов.

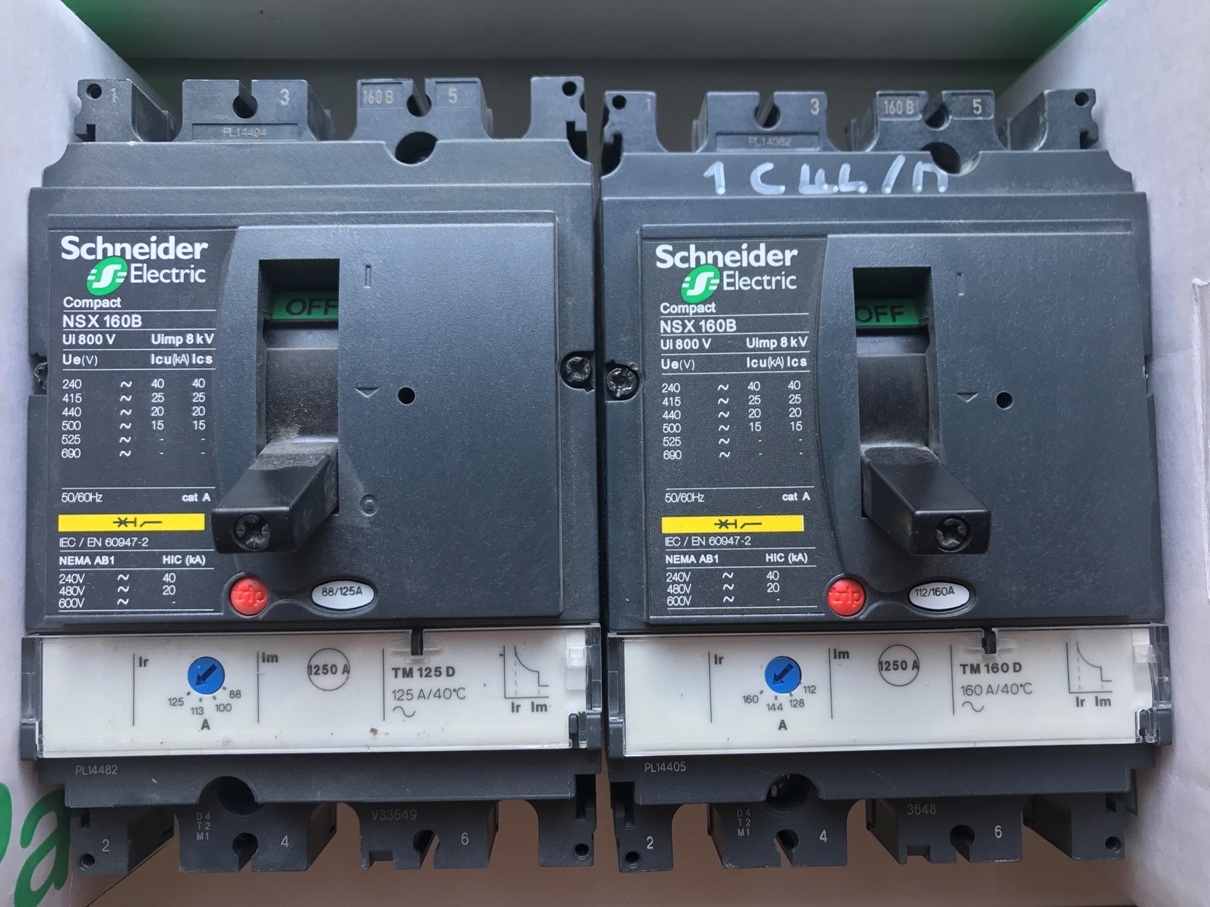

На первом этапе требуется осуществить визуальный осмотр аппарата. Корпус самого выключателя автоматического типа должен быть промаркирован надлежащим образом, при поверхностном осмотре не должно быть обнаружено видимых дефектов, зазоров в прилегающих частях корпуса выключателя.

Требуется вручную выполнить несколько операций отключения и включения аппарата.

Автоматический выключатель должен зафиксироваться в положении “включен” и он должен отключаться без возникновения каких-либо проблем. Кроме этого следует внимательно оценить качество зажимов автомата. В случае, если никакие видимые повреждения автоматического выключателя обнаружены не были, то переходим ко второму этапу проверки – проверяем рабочие характеристики аппарата.

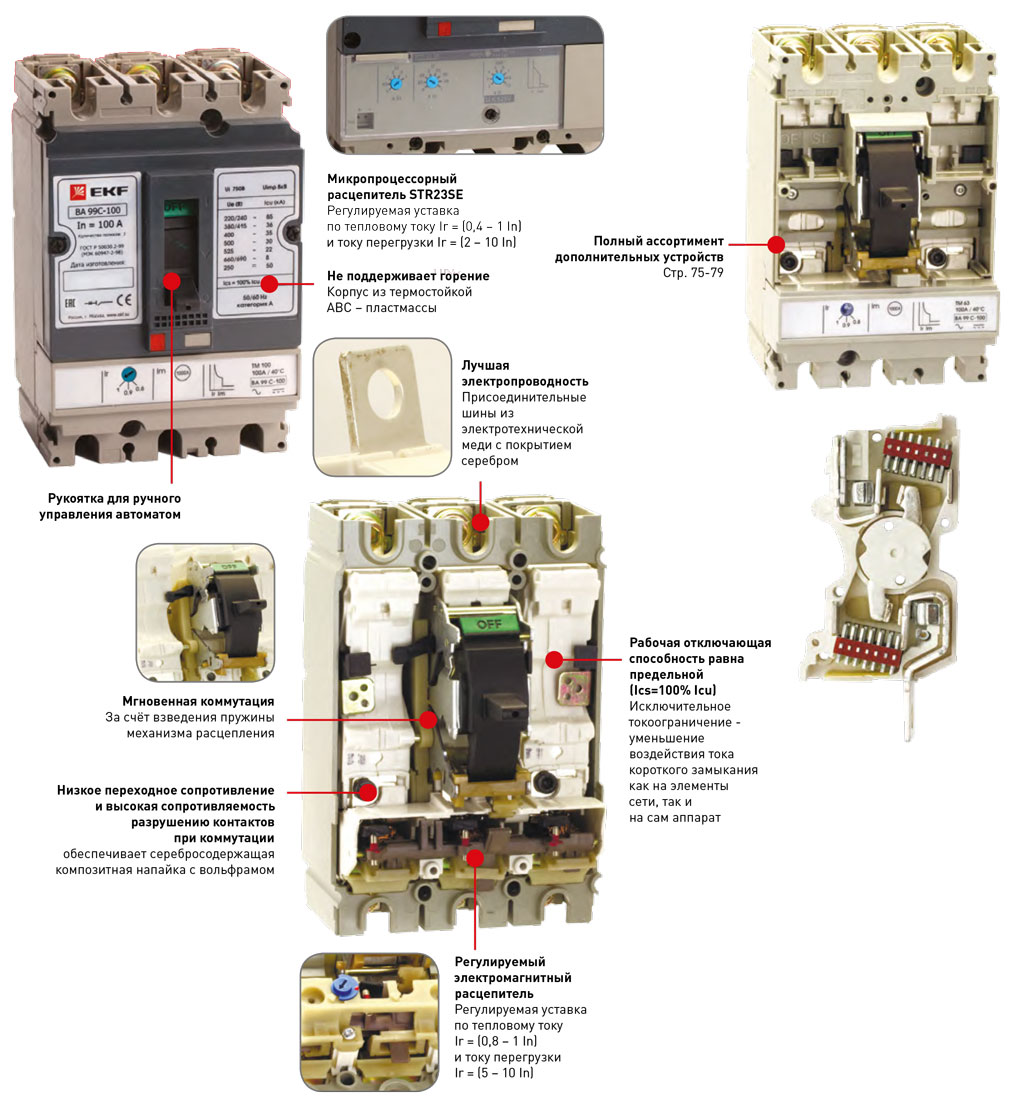

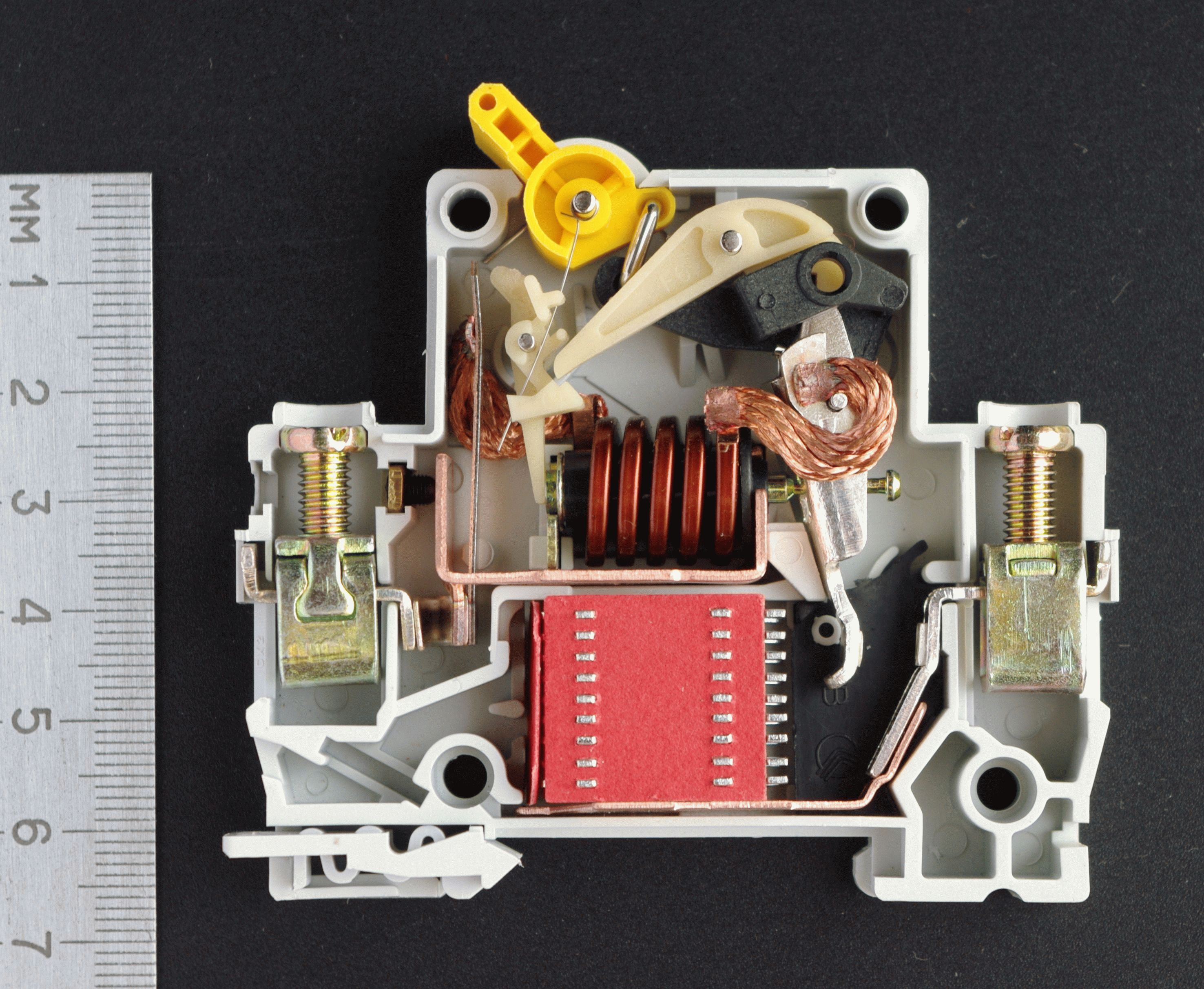

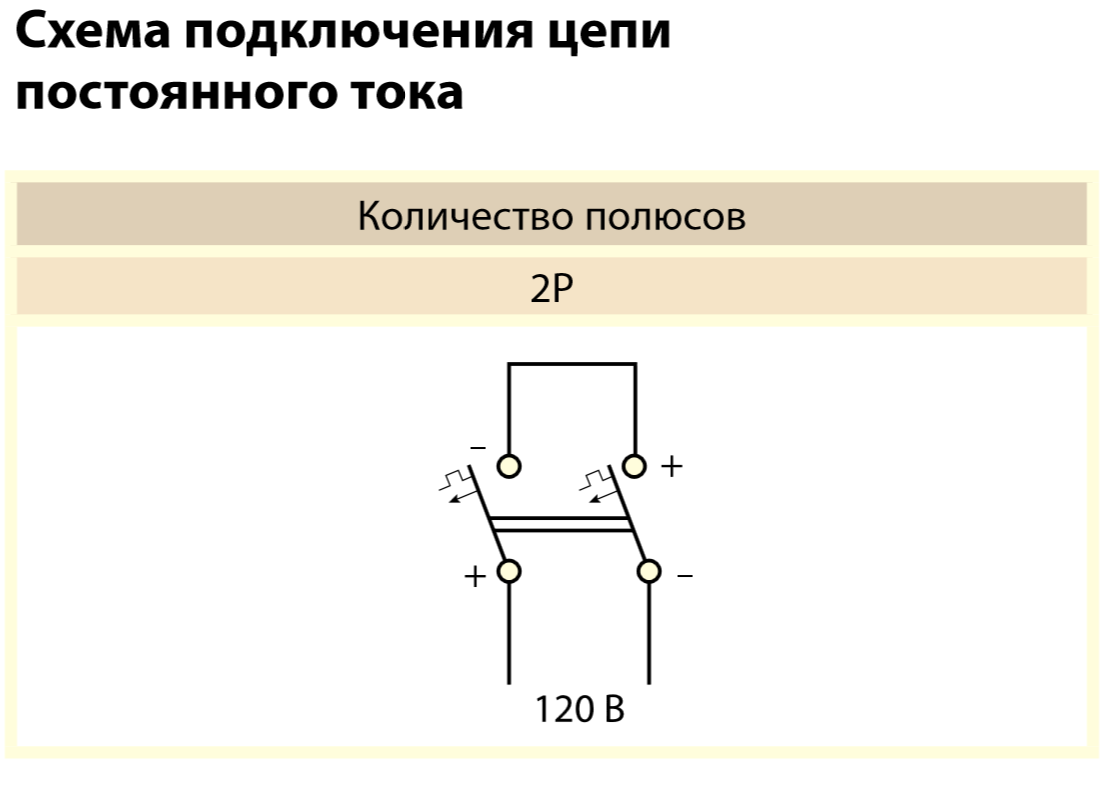

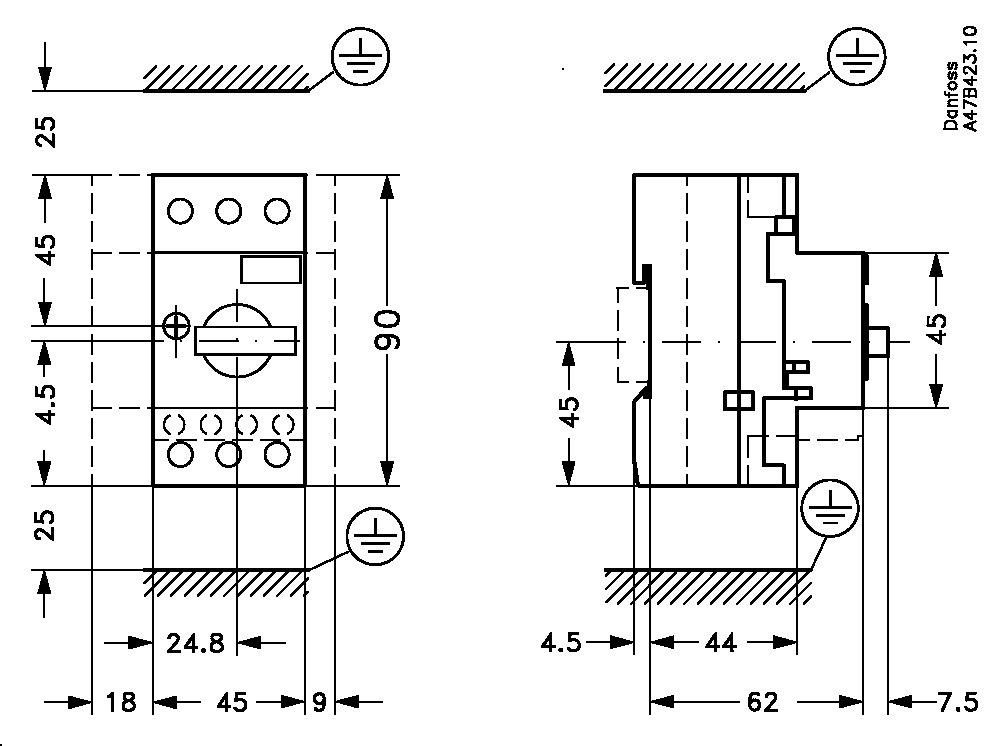

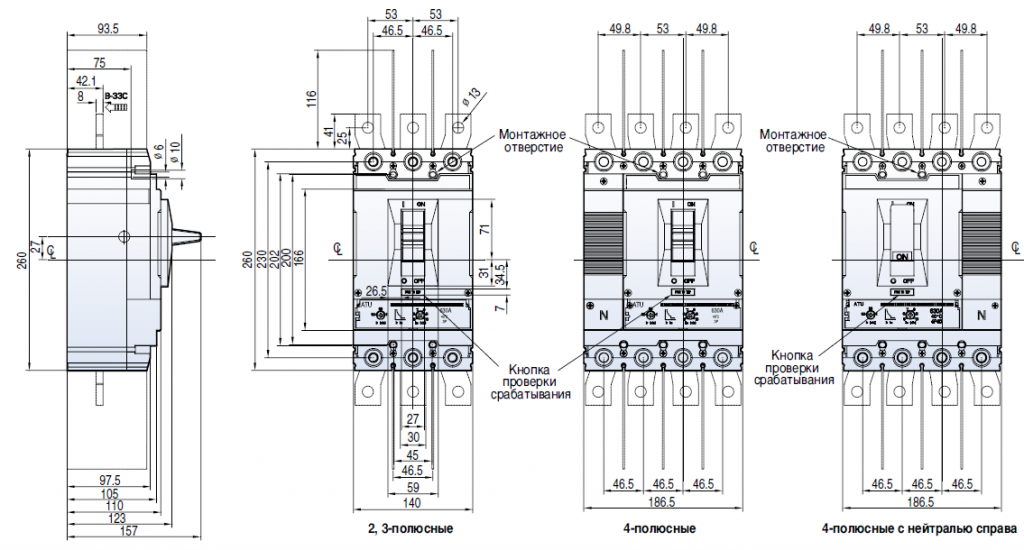

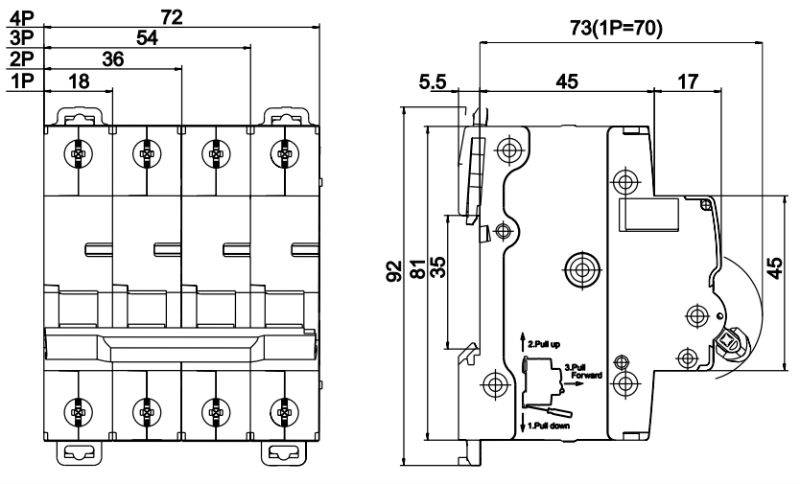

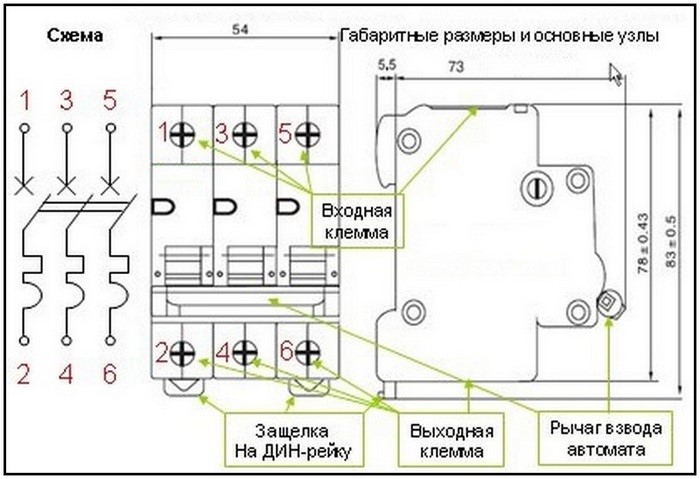

Конструкция автоматического выключателя подразумевает под собой наличие независимого, теплового и электромагнитного расцепителей. На данном этапе проверка выключателя автоматического типа подразумевает под собой проверку работоспособности расцепителей, которые были перечислены выше, при разнообразных условиях функционирования. Этот процесс носит название “прогрузка”.

Прогрузка аппаратов, про которые идет речь, выполняется на специализированном испытательном оборудовании, посредствам которого на испытуемый выключатель можно подать требуемый ток нагрузки, а также благодаря использованию специальной установки можно зафиксировать время срабатывания автоматического выключателя.

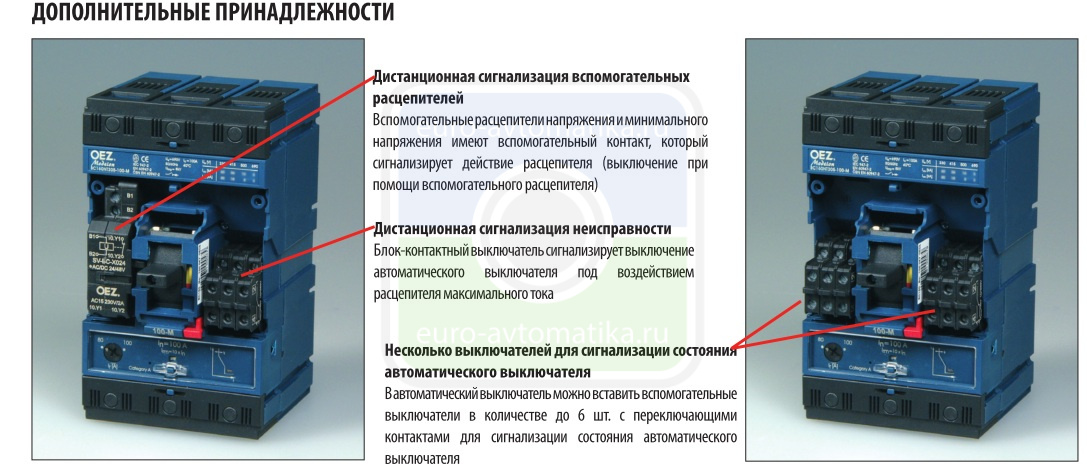

Функцией независимого расцепителя является осуществление размыкания и замыкания контактов выключателя автоматического типа в моменты, когда выполнение операций отключения и включения аппарата происходит вручную. Кроме этого независимый расцепитель должен автоматически отключать защитный аппарат при возникновении ситуации, когда на него воздействуют два других расцепителя, которые предназначены для осуществления защиты от сверхтоков.

Тепловой расцепитель предназначен для выполнения защиты от увеличения тока нагрузки, который протекает через выключатель автоматического типа, выше определенного установленного номинального показателя. Основой конструкции рассматриваемого расцепителя является биметаллическая пластина. В случае протекания через эту пластину тока нагрузки, она деформируется из-за нагрева.

Деформация происходит таким образом, что данная пластина отклоняется до определенного фиксированного положения, чем и выполняет определенное воздействие на весь механизм свободного расцепления. А именно этом механизм уже в свою очередь обеспечивает отключение выключателя в автоматическом режиме. Также следует отметить, что время срабатывания теплового расцепителя напрямую зависит от значения тока нагрузки.

Каждый конкретный класс и тип автоматических выключателей имеет свою собственную времятоковую характеристику. В значениям этой характеристики легко проследить зависимость тока нагрузки от времени срабатывания теплового расцепителя именно этого автоматического выключателя.

Когда выполняют проверку теплового расцепителя, то берут несколько значений тока, фиксируют время, за которое происходит автоматическое отключение автоматического выключателя. Значения, которые получены таким образом, сравнивают с теми значениями, которые заявлены во времятоковой характеристике для рассматриваемого аппарата. Также не следует забывать, что температура окружающей среды оказывает влияние на время срабатывания теплового расцепителя.

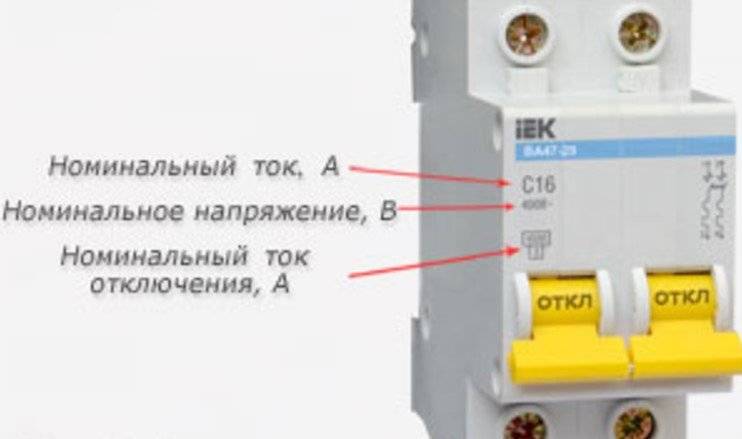

В паспортных данных, которые прилагаются к автоматическому выключателю, заявлены времятоковые характеристики для температурных условий, которые соответствуют 25 ˚С. Следует учитывать, что при снижении температуры время срабатывания теплового расцепителя увеличивается, а при повышении температуры, наоборот, время срабатывания уменьшается.

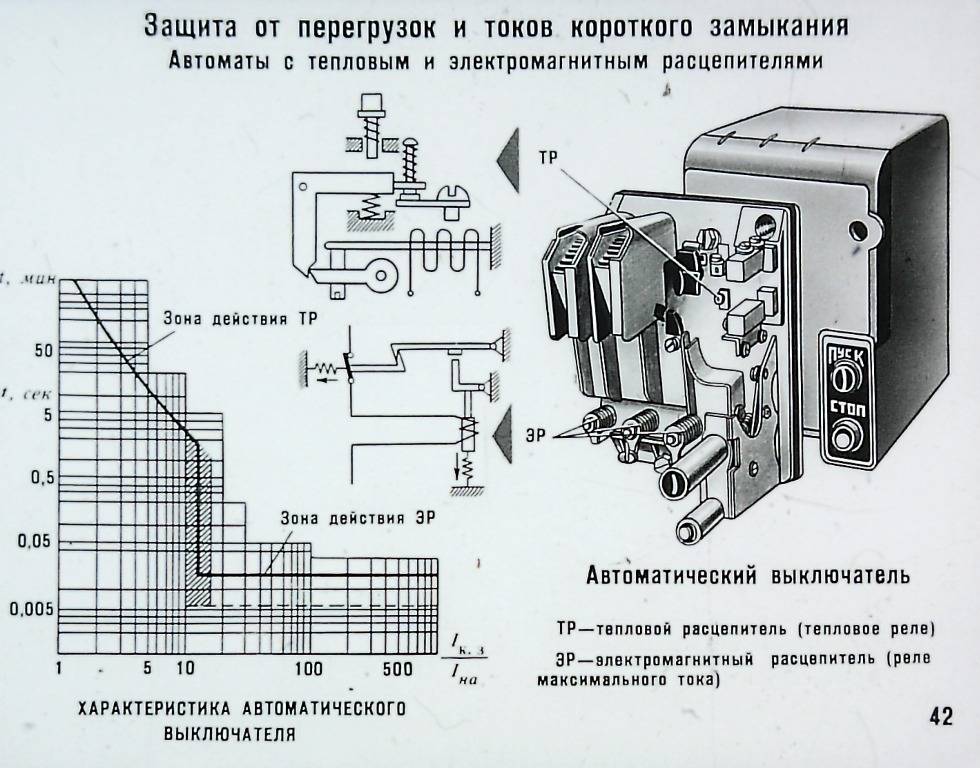

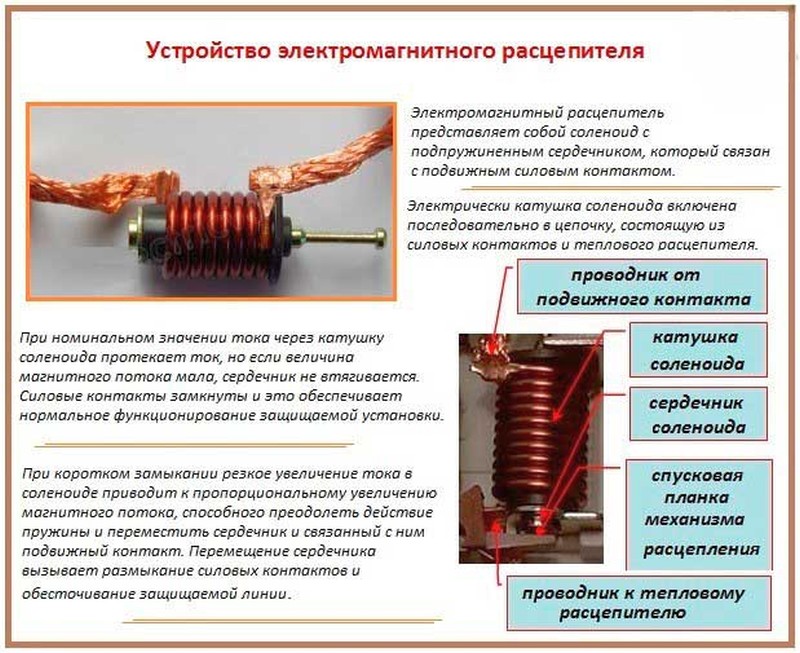

Электромагнитный расцепитель главным образом служит для того, чтобы осуществить защиту электрической цепи от токов, значительно превышающих номинальный ток, и от токов короткого замыкания. Класс автоматического выключателя показывает ту величину тока, при которой сработает данный рассматриваемый расцепитель. Кратность тока срабатывания электромагнитного расцепителя к номинальному току автомата показывает класс автоматического выключателя.

К примеру, класс «C» говорит о том, что электромагнитный расцепитель сработает в том случае, когда значение номинального тока превысится в 5-10 раз. Иными словами, если номинальный ток выключателя 30 А, то ток срабатывания его электромагнитного расцепителя будет находиться в интервале 150-300 А. В отличие от теплового расцепителя электромагнитный расцепитель должен сработать за доли секунды, то есть практически мгновенно.

Как проверить электрический автомат? Основные принципы технической проверки.

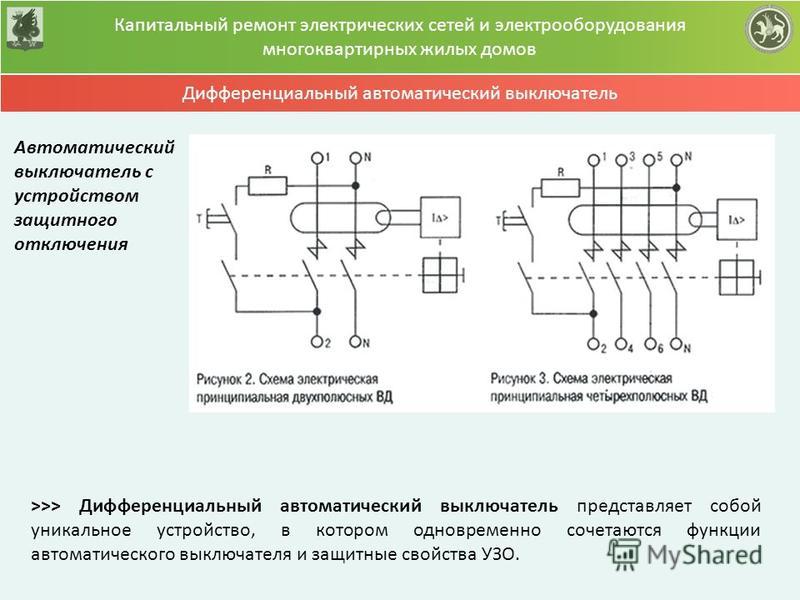

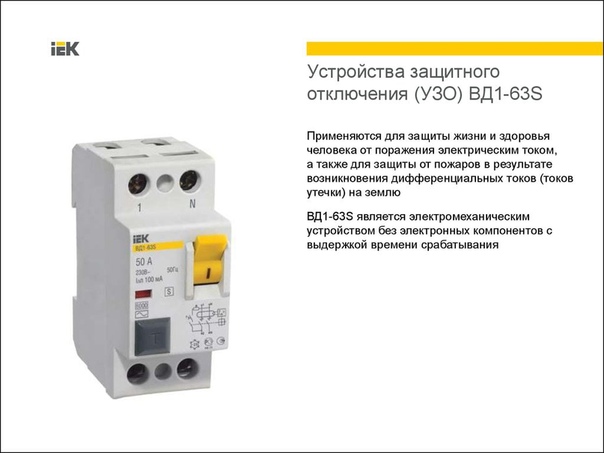

Автоматические выключатели или УЗО сегодня эксплуатируются практически в каждой квартире. Их основным предназначением является спасение электрической проводки от токов большой величины.

Однако каждый электрический автомат должен пройти проверку на производстве. Автоматы Schneider зарекомендовали себя исключительно с лучшей стороны, приобрести их по доступной стоимости можно на сайте http://eleksun.com.ua/avtomaticheskij-vyklyuchatel-schneider-electric.

Как осуществляется техническая проверка?



Безусловно, для полноценной проверки должна использоваться специальная установка. Стоит напомнить, что УЗО имеет три типа разъединителей:

  • независимый;
  • тепловой;
  • электромагнитный.

Независимым разъединителем называют механизм, который может управляться при помощи передвижения рычажка, который находится на лицевой стороне электротехнического устройства.

По большому счету, остальные разъединители также воздействуют на этот механизм, осуществляя прекращение подачи электричества.

Специальная установка необходима для того, чтобы регулировать токи, которые будут подаваться на электрический аппарат. Кроме того, благодаря специальному устройству установки становится возможным фиксация времени срабатывания аппарата.

Этот показатель также располагается не на последнем месте.

Принцип работы теплового разъединителя



Ни для кого не секрет, что при повышении силы тока проводники начинают разогреваться. Это означает, что сечения проводника явно недостаточно, чтобы пропустить в единицу времени ток подобной величины.

При достижении определённого значения температуры биметаллическая пластика деформируется – выгибается. В результате происходит разъединение автомата. Естественно, даже в случае нормального тока в сети, автомат туже не подключит электроэнергию.

Ведь пластина должна остыть, чтобы прийти в исходное положение.

Принцип работы электромагнитного разъединителя построен на сверхвысоких величинах токов короткого замыкания. Строго говоря, процентное соотношение между максимальной величиной тока КЗ и номинального тока и характеризует автоматический выключатель (присваивает ему класс).

Смотрите также:

В видео будет продемонстрировано, как в бытовых условиях можно проверить УЗО на срабатывание:

Tweet

Устройство проверки автоматических выключателей — УПА-6М — ООО ЭнергоЭкспорт

Описание

Устройство проверки автоматов — УПА-6М предназначено для проверки работоспособности и контроля ампер–секундных характеристик автоматических выключателей переменным током промышленной частоты в диапазоне 6А—6кА, с измерением и регистрацией величин тока и времени проходящего через автоматический выключатель, далее АВ.

Может использоваться в качестве регулируемого источника переменного тока до 6кА в силовых цепях низкого импеданса.

Для обеспечения электробезопасности персонала, выходные токопроводящие цепи гальванически развязаны от питающей сети.

Величина напряжения на выходных шинах устройства прогрузки автоматов — 6М, при полностью открытом тиристорном ключе не превышает 7В, что благоприятно сказывается на контактах автоматических выключателей в момент отключения — значительно уменьшается их износ при многократных испытаниях.

Характеристики

Напряжение питания, (В)*380 ± 10%
Частота питающей сети, (Гц)50 ± 1%
Максимальный ток потребления питающей сети, (А)50
Максимальное напряжение на выходных шинах, (В)7
Максимальный ток на выходных шинах (действующее значение),(кА)6
Максимальная потребляемая мощность, кВА30
** Диапазон измерения и регистрации выходного тока, А, при погрешности измерения менее 3%6 — 6000
Диапазон измерения и регистрации длительности выходного тока, сек, при погрешности измерения менее 1,5%0,01 — 1000
Порог срабатывания температурной защиты, (С°)96 ± 10%
Габаритные размеры, (мм)500 x 250 x 475
Масса прибора без гибких шин, (кг), не более56
Средний срок службы прибора, (лет)10

* Допускается питание от напряжения 220 В

** Технические характеристики соответствуют приведенным значениям при эксплуатации прибора в комплекте с регулятором напряжения однофазным (РНО).

Условия эксплуатации

Диапазон температуры окружающего воздуха, (С°)+10 + 35
Относительная влажность воздуха при Т=25 (С°), (%)≤ 80.
Атмосферное давление, (мм.рт.ст.)630  — 795

Проверка автоматических выключателей в электрических сетях напряжением до 1000 В на срабатывание по току

Автоматические выключатели предназначены для того, чтобы защитить распределительную сеть при возможных аварийных ситуациях (повреждение изоляции). В том случае, когда через них проходят токи больше номинальных и токи короткого замыкания, то они должны отключить сеть.

Когда нашей электролабораторией проводится проверка автоматических выключателей, то величиной, которая измеряется, является время на отключение выключателя при токе большем, чем его номинальное значение.

Испытания проводятся при следующих условиях:

  1. Устанавливают автоматический выключатель вертикально.
  2. Автоматический выключатель, над которым будут проводиться испытание, должен быть отключен от сети.
  3. Данное испытание проводится при частоте сети, равной 50+ — 5 Гц.

УПТР-1МЦ – прибор для проверки автоматических выключателей (так же для проверки релейных защит). Используется для проверки выключателей, которые работают с номинальным током до 350А и выходными токами 0-5000 А. Каждый полюс автомата имеет свой тепловой элемент, который воздействует на общий расцепитель автомата. Если проверка проводится одновременно большого количества автоматов, то испытывать на начальный ток срабатывания тепловых элементов нецелесообразно, поскольку проверка каждого автомата может занять времени в несколько часов.

Поэтому проверка срабатывания автоматических выключателей проводится с током, который равен трех- и двухкратному току с одновременной нагрузкой испытательного тока всех полюсов самого автомата. Если в автомате тепловой элемент не отключает ток, то он является не пригодным к эксплуатации и дальнейшие испытания могут не проводиться.

Все тепловые элементы должны пройти проверку тепловых характеристик при испытательном токе на всех полюсах автомата (полюса соединяются последовательно). Если расцепители не имеют тепловые элементы, то автомат должен быть включен вручную, а испытательный ток подбирается такой, при котором автомат сам отключится. Все результаты заносятся в протокол проверки автоматических выключателей.

Контроль точности всех полученных результатов приборов для прогрузки автоматических выключателей находится под контролем специальных органов, которые проводят ежегодную проверку.

Проверка расцепителей автоматических выключателей должна проводиться в соответствии с требованиями по охране труда. Данные испытания должны проводиться на отключенных установках, а отсоединение и присоединение всего комплекта для проведения испытаний нужно производить только при снятом напряжении.

Проверка расцепителей автоматических выключателей

В данной статье мы расскажем вам и даже покажем на фотографиях и видео как происходит проверка расцепителей автоматических выключателей. Проверять будем тепловой и электромагнитный расцепители трех-полюсного автоматического выключателя марки ВА47-29 С16 фирмы IEK. Для проверки будем использовать прибор марки УПТР-1МЦ.

В начале работы собираем испытательную схему. соединяем трансформаторный блок с регулировочным блоком с помощью силового и контрольного кабелей. Затем, с помощью соединительных проводов сечением 16 квадратных миллиметров, подключаем в цепь испытуемый автоматический выключатель. Теперь все готово для испытания расцепителей данного автомата.

Начнем с испытания теплового расцепителя. Для этого будем пропускать через испытуемый автомат ток, равный приблизительно 2,55 тока номинального. В нашем случае, номинальный ток автоматического выключателя равен 16 амперам, следовательно испытательный ток будем подбирать равным 41-45 ампер. Отключиться исправный автомат должен не позднее чем через 60 секунд после включения испытательного тока. Время срабатывания теплового расцепителя было зафиксировано секундомером, встроенным в прибор.

Даем автомату немного времени остынуть и производим проверку электромагнитного расцепителя. Испытуемый автоматический выключатель имеет категорию “С”, значит уставка электромагнитного расцепителя настроена на ток, равный 5-10 номинального. В нашем случае это 80-160 ампер. Исходя из этого, пропускать ток через автоматический выключатель будем дважды. Сначала пропускаем ток, равный 80 с небольшим ампер. Время пропуска устанавливаем 500 миллисекунд. Реакция расцепителя: не должен сработать.

Затем пропускаем ток, равный 160 ампер. Время пропуска оставляем 500 миллисекунд. Теперь расцепитель должен сработать. В нашем случае автоматический выключатель прошел все испытания, для его срабатывания потребовалось 108 ампер.

Время срабатывания теплового и электромагнитного расцепителей соответствуют нормативным документам и данным завода изготовителя.

Испытание автоматических выключателей входит в программу приёмо-сдаточных испытаний электрооборудования. Как можно убедиться из данного примера, работа это требует определенного количества временных затрат. Согласно нормативным документам, не обязательно проверять все сто процентов имеющихся в электроустановке автоматических выключателей. В обязательном порядке испытанию подвергаются все вводные и межсекционные автоматы, а также десять процентов автоматов, непосредственно питающих электроприемники. В случае, если среди этих десяти процентов будет выявлен хотя бы один неисправный автоматический выключатель, то он заменяется на исправный, и производится проверка еще десяти процентов автоматов. Проверку могут производить только квалифицированные специалисты, имеющие соответствующие допуски и разрешения. Компания должна иметь свидетельство о регистрации электроизмерительной лаборатории, а также свидетельства о ежегодной поверке всех измерительных и испытательных приборов.

Напоминаем, что наша компания ООО “Олимп-02” проводит испытания всех видов автоматических выключателей с тепловыми, электромагнитными и электронными расцепителями. В нашей компании работают только специалисты самого высокого уровня, они имеют обширные знания и большой опыт работы в данной сфере. В нашей компании вы можете бесплатно получить консультацию по любым вопросам, связанным с электрооборудованием и электроустановками. Мы всегда онлайн!


Проверка электромагнитного расцепителя видео

Тег video не поддерживается вашим браузером.


Проверка теплового расцепителя видео

Тег video не поддерживается вашим браузером.


Испытание автоматических выключателей, протокол проверки автоматических выключателей

Главная / Испытание автоматических выключателей

Для чего необходимо испытывать автоматические выключатели?

Выключатели с автоматическим режимом в первую очередь служат для защиты распределительной сети электроприемника и переменного тока в аварийных случаях при неисправности изолирующей части.

Для защиты, автоматические выключатели несут в себе максимальные расцепители токов короткого замыкания и токов перегрузки.

В момент прохождении через этот выключатель тока больше номинальных, он обязан отключаться. Электронными или тепловыми устройствами осуществляется защита от чрезмерной перегрузки.

Электронными или электромагнитными расцепителями идет защита от тока короткого замыкания.

Измеряемая величина эта то время отключения выключателя в автоматическом режиме при определенной заданной величине токов, которые превышают установленное значение токов автоматического выключателя.

Характеристика расцепления, то есть времятоковое значение, автоматического выключателя проверяется исключительно соответствуя с требованиями ГОСТ Р50345 99.

Когда проводятся испытания:

  • обязательно при вводе электроустановки в эксплуатацию
  • в процессе эксплуатации по установленным нормам ГОСТ;
  • после капитального и текущего ремонта электроустановок;
  • после текущих ремонтов электрооборудования;
  • как профилактические испытания.

Условия, при которых проводятся проверка автоматических выключателей:

Испытания выключателя с автоматическим режимом проводят только при частоте сетей (50±5) Гц; Перед испытанием, необходимо отключать автоматический выключатель от сети, проверка автоматических выключателей;
Автоматический выключатель монтируется вертикально.

Осуществление проверки срабатывания расцепителей выключателей с автоматическим режимом.
Необходимо в первую очередь собрать схему, по которому можно проверить срабатывание расцепителей выключателей с автоматическим режимом согласно с имеющейся инструкцией от изготовителя применяемого нагрузочного оборудования.
Без выдержки времени идет срабатывание электромагнитного расцепителя.

Комбинированному расцепителю необходимо сработать с обратнозависимой выдержкой времени при его перезагрузке, а также без выдержки, которая возникает при коротких замыканиях.Проверка действий расцепителей автоматических выключателей до 1000В, Прогрузка автоматов.

Ток не регулирует установки расцепителей.

Во всех имеющихся полюсах автомата находится тепловой элемент, который воздействует на расцепитель автомата. Для того чтобы точно убедиться в правильности действия тепловых элементов, нужно проверить каждый по отдельности.

При проведении одновременной проверки огромного количества автоматов, испытание элементов по начальным токам срабатывания не имеет смысла, потому как на проверку всех автоматов расходуется не мало времени.
Учитывая этот момент, лучше всего тепловые элементы необходимо проверять испытательным током, который будет равен двукратному и трехкратному току расцепителя при массовой нагрузке испытательным током всех имеющихся полюсов автомата. При случае, когда тепловой элемент не сработал, то автомат в использовании не пригоден и последующим испытаниям не подлежит.

У каждого теплового элемента должны проверяться тепловые характеристики при массовой нагрузке испытательными токами полюсов автомата, которые необходимо соединить в правильной последовательности.

При проведении проверки электромагнитных расцепителей, которые не имеют тепловых элементов, автомат их включает в ручном режиме и дает установку такой величине испытательного тока, при которой произойдет отключение автомата.

После того, как автомат отключиться, необходимо уменьшить величину тока до нуля. Тем самым в указанном правильном порядке проверить электромагнитные составляющие в оставшихся полюсах автомата.

Время при котором происходит срабатывание автомата вычисляется по шкале секундомера испытательной техники. Времятоковые значения срабатывания расцепителей выключателя должны иметь соответствия паспортным данным изготовителя, а также соответствовать калибровкам.

протокол испытания автоматических выключателей

Полученные результаты испытаний автоматических выключателей оформляют в “Протокол проверки автоматических выключателей напряжения до 1000В”.
Контроль точности полученных результатовприсваивается, автоматический выключатель гост соответствие.

Контроль измерений происходит каждый год проверкой приборов, которые применяются для испытания выключателей с автоматическим режимом, в органах Госстандарта России.

У приборов должны иметься работающие свидетельства о проверке. Не допустимо проведение измерений прибором, у которого просрочен срок проверки.

Требование к подготовке работников при проведении испытаний автоматических выключателей.

К проведению измерений допускаются те лица, которые прошли необходимую аттестацию и обучение с присвоением группы не ниже третьей при работе в электроустановках не более 1000В, которые имею запись, что они допускаются к измерениям и испытаниям в электроустановках не более 1000В.
Проверка функциональности автоматического выключателя производится по указанию лишь квалифицированного персонала в составе бригады от двух человек и более. Выполняющий работу должен иметь пятый разряд, а члены бригады не ниже четвертого разряда.

Сопутствующие вопросы:

Испытания автоматических выключателей до 1000В, прогрузка автоматов

Поиск повреждения кабеля

Автоматический выключатель гост

Периодичность проверки автоматических выключателей

Протоколы электроизмерениям

Прогрузка автоматических выключателей

Неисправности автоматических выключателей

Технический отчет по электроизмерениям

Проверка автоматов;

Проверка УЗО





Методика проверка и испытание автоматических выключателей — Методики испытаний / Документы — Электротехническая лаборатория, г.

Ханты-Мансийск

Общие положения.

Данная методика предназначена для производства измерений времени срабатывания аппаратов защиты с тепловыми, электро­магнитными и полупроводниковымирасцепителями с целью проверки выполнения требова­ний пункта 413 ГОСТ Р50571.3-94, обеспечивающего безопасность косвенного прикосновения к нетоковедущим
металлическим частям оборудования в момент замыкания фазного проводника.

Время отключения для распределительных цепей не должно превышать 5 с, если сопротивление защитного заземления меньше:

(50/U0)*Z0

где Uo — номинальное фазное напряжение, Zo — сопротивление цепи фаза-нуль, т.е. достаточно мало, чтобы обеспечить безопасное напряжение прикосновения на металлических час­тях оборудования, и 0,4 с для цепей, питающих передвижное и пере­носное оборудование и для распределительных цепей, в которых не выполняется вышеуказанное условие для сопротивления защитного заземления.

Объектом измерений являются автоматические выключатели, которые служат для защиты распределительных сетей переменного тока и электроприемников в аварийных случаях при повреждении изоляции. Для осуществления защитных функций автоматические выключатели имеют максимальные расцепители от токов перегрузки и токов короткого замыкания. При прохождении через автоматический выключатель токов больше номинальных не менее 20%, последний должен отключаться. Защита от перегрузки осуществляется тепловыми или электронными устройствами. Защита от токов короткого замыкания осуществляется электромагнитными или электронными расцепителями.

Измеряемой величиной является время отключения АВ при заданной величине тока, превышающей номинальное значение тока АВ.

2.
Объем и нормы испытаний

Согласно ПУЭ 7 изд. п.1.8.37, ПТЭЭП 2003 г.( приложение 1 §26) и Правил технического обслуживания устройств РЗ и А эл. сетей 0. 4 — 35 кВ (РД 34.35.613-89 §58 ) Электрические аппараты до 1 кВ испытываются при вводе в эксплуатацию, а также в процессе ее в следующем объеме:

2.1. Измерение сопротивления изоляции

Сопротивление изоляции аппаратов должно соответствовать величинам, указанным в табл. 1.8.37 ПУЭ и табл.37 ПТЭЭП, но не менее 0,5 МОм. Периодичность проверки при вводе в эксплуатацию и в процессе ее не реже1 раза в 6 лет.

2.2. Испытательное напряжение для автоматических выключателей, магнитных пускателей и контакторов — 1кВ. Продолжительность приложения нормированного испытательного напряжения — 1мин.

Испытательное напряжение 1000 В промышленной частоты может быть заменено измерением одноминутного значения сопротивления изоляции мегаомметром на напряжение 2500В. В этом случае измерение сопротивления изоляции мегаомметром на 500 — 1000 В по п.1.1 можно не проводить (см. п.п.28.3, приложения 3 ПТЭЭП; п.1.8.37 ПУЭ).

2.3. Проверка действия максимальных, минимальных или независимых расцепителей автоматических выключателей (АВ).

Проверка действия (работоспособности) максимальных (тепловых, электромагнитных и комбинированных) расцепителей АВ, тепловых расцепителей магнитных пускателей (ПМ) производится первичным током от постороннего источника тока как при вводе электроустановок (или отдельного аппарата АВ или ПМ) в эксплуатацию, так и в процессе их эксплуатации в сроки, определяемые графиком ППР электрооборудования предприятия.

Плавкие вставки предохранителей должны проверяться в те же сроки, что и другие защитные аппараты. При этом проверяется их соответствие номинальным параметрам защищаемого оборудования, отсутствие трещин на корпусах предохранителей, наличие заполнителя.

2.4. Проверка работы автоматических выключателей и контакторов при пониженном и номинальном напряжениях оперативного тока.

Значения напряжения и количества операций при испытании автоматических выключателей и контакторов многократными включениями и отключениями

приведены в табл. 18.40 ПУЭ.

При профилактических испытаниях указанная проверка производится не реже 1 раза в 12 лет (п. 28.8 приложение 2 ПТЭЭП), кроме случаев, оговоренных выше, для взрывоопасных зон.

3. Условия испытаний.

При проведении испытаний соблюдают следующие условия:

Выключатель устанавливают вертикально.

Выключатели, предназначенные для установки в отдельной оболочке, испытывают в наименьшей оболочке, предписанной изготовителем.

Испытания проводят при частоте (50 ±5) Гц.

Во время испытаний не допускается обслуживание или разборка АВ.

Испытания проводят при искусственном или естественном освещении, при температуре 20-25 0С и относительной влажности воздуха до 80%(при 25 0С), и защищают от чрезмерного наружного нагрева или охлаждения.

4.
Метод испытаний.

Испытания автоматических выключателей производятся в соответствии с требованиями ГОСТ Р 50345-92 (п. 8) путем проверки время — токовых характеристик. Стандартные диапазоны токов мгновенного расцепления в соответствии с ГОСТ Р 50345-92 п.4.3.5 указаны в таблице 1.

Диапазоны токов мгновенного расцепления. Таблица 1.

Тип

Диапазон

В

3 In-5 In

С

5 In-10 In

D

10 In-50 In

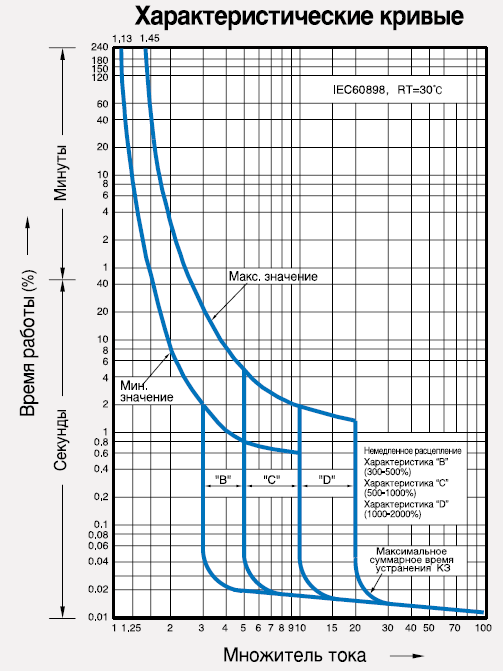

Времятоковая характеристика (характеристика расцепления) АВ проверяется в соответствии с требованиями ГОСТ Р 50345-99 п.8.6.1 таблица 6.

5. Требования безопасности

5. 1. При проверке срабатывания расцепителей АВ работа оформляется распоряжением (заданием) или нарядом.

5.2. Перед работой должны быть оформлены организационные и выполнены технические мероприятия, согласно требований раздела 3 ПОТ РМ-016-2001.

5.3. Измерение производится звеном из двух специалистов с квалификационной группой не ниже 111 и 1У. Работы выполняются в последовательности, определенной данной методикой. Подключать приборы к объекту измерений необходимо посредством соединительных проводов, поставляемых в комплекте с прибором. Запрещается выполнять работы в дождь и при повышенной влажности.

6. Требования к квалификации операторов

6.1. К выполнению проверки срабатывания расцепителей АВ допускаются лица электротехнического персонала, не моложе 18 лет, прошедшие проверку знаний ПОТ РМ-016-2001 и ПЭЭП, имеющих электротехническое среднее или высшее образование и практический опыт работы с приборами, знающие настоящую методику, обеспеченные спецодеждой, инструментом, индивидуальными защитными средствами.

7. Подготовка к выполнению измерений.

При подготовке к выполнению испытаний проводят следующие работы:

7.1 Перед выполнением испытаний необходимо проверить:

— соответствие типов и параметров АВ проекту или паспорту на электроустановку;

— соответствие токов уставки АВ проекту;

— проверить правильность монтажа АВ (в соответствии с требованием паспорта на АВ),

— проверить отсутствие видимых повреждений АВ,

— проверить соблюдение полярности подключения АВ,

— проверить надежность затяжки контактных зажимов АВ.

7.2 Снять напряжение со всех частей проверяемого АВ и принять меры, препятствующие подаче напряжения на место работы, вследствие ошибочного или самопроизвольного включения коммутационной аппаратуры. Проверить отсутствие напряжения на токоведущих частях. Оставшиеся под напряжением токоведущие части должны быть ограждены, на ограждениях вывешены предупреждающие и предписывающие плакаты.

7.3 Собрать схему нагрузочного устройства, по схеме, приведенной на рис 1.

7.4 Отсоединить внешние проводники от выводов АВ.

8. Устройство прибора.

Структурная схема прибора представлена на рисунке 1.

УПТР состоит из регулировочного (БР) и нагрузочного (БН) блоков. Блок

регулировочный БР содержит автоматический выключатель включения сети ВК, схему

синхронизации СС, автотрансформаторный регулятор напряжения РН и схему измерения

СИ. Блок нагрузочный БН содержит нагрузочный трансформатор ТН и измерительный

трансформатор тока ТТ.

При работе блоки БР и БН соединяются двумя кабелями. Вход ТН через Х2

соединен с выходом РН, выход ТТ через Х1 соединен с входом СИ, проверяемый

расцепитель Р от 25А и выше подключается к шинам Ш1 и Ш2 нагрузочного блока, а

расцепитель Р до 25А подключается к клеммам Кл1 и Кл2.

Выходные параметры УПТР устанавливаются соответствующими переключателями.

Конструктивно блоки БР и БН выполнены в прочных стальных корпусах с ручками

для переноски, предназначенных для размещения при работе на горизонтальных

поверхностях.

Данные в скобках для УПТР-2, 3

Рис. 1. Структурная схема УПТР

9. Порядок работы с УПТР

Краткие замечания

После транспортировки в зимних условиях перед очередным включением необходимо

дать прогреться изделию до комнатной температуры в течение 2-х часов.

Во избежание дополнительных погрешностей измерений при работе следует использовать

только гибкие соединители, поставляемые изготовителем.

Перед началом работы убедитесь в отсутствии механических повреждений изоляции. Все

органы управления и индикации размещены в блоке БР, вид лицевой панели которого

представлен на рис. 2.

В целях уменьшения погрешностей измерений запрещается использовать в совместной

работе блоки БР и БН разных номеров.

Все кабельные соединения расположены на правой стенке прибора.

Предохранитель ПР1 на ток 0,5А установлен в цепи трансформаторов питания схем СС и

СИ. Предохранитель ПР2 на ток 5А установлен в цепи гнёзд ГН1-2 и ГН3-4.

Примечания:

Для получения больших токов необходимо нагрузочный блок располагать в

непосредственной близости от испытуемого автомата, используя при этом комплект

гибких соединителей, подключив их попарно.

Рис. 2. Вид лицевой панели блока БР с органами управления и индикации. УПТР-1МЦ

10. Последовательность выполнения измерений.

10.1. Проверка токовых отсечек.

10.1.1. Переключатель предела измерений прибора УПТР ≪Ток срабатывания≫ устанавливается в соответствии с ожидаемым током.

10.1.2. Кнопкой ≪Автоматический≫, со временем длительности пуска равным 200mс, подают ток на испытуемый автомат, после каждого нажатия на кнопку постепенно увеличивая ток переключателями ≪Грубо≫ и ≪Точно≫, приближаясь к ожидаемой уставке. С увеличением номера положения на переключателе — ток выхода увеличивается. Сначала увеличивают ток переключателем грубой регулировки, потом — точной регулировки, до тех пор, пока испытуемый автомат отключится. При этом измеритель тока зафиксирует действующее значение величины тока срабатывания отсечки

10.1.3. Для окончательной оценки тока отсечки и времени срабатывания выключателя, следует сбросить показания приборов отсчёта времени и тока, для чего, спустя 2-3 сек. после последнего измерения нажать на кнопку ≪Сброс≫, после чего снова включить испытуемый автомат подать на него ток, нажав на кнопку ≪ Автоматический ≫.

10.1.4. Примечания:

10.1.4.1. Для получения больших токов необходимо нагрузочный блок располагать в непосредственной близости от испытуемого автомата, используя при этом комплект гибких соединителей, подключив их попарно.

10.1.4.2. Если нагрузочный трансформатор не обеспечивает максимального тока короткого замыкания (см. таблицу 1), то следует проверить сопротивление петли фаза-ноль (фаза-фаза), которое должно быть не более 0,3 Ома, либо ревизовать испытуемый автомат.

10.1.4.3. При больших кратностях тока, подаваемого на автомат, время действия последнего мало и может составлять доли периода (или полупериода ) частоты 50Гц.

10.1.4.4. Момент подачи тока, а также его синхронизация с сетью, осуществляется как в режиме автоматического пуска, так и в режиме ручного пуска.

10.1.4.5. Следует обращать внимание на правильность установки переключателя предела измерений измерителей тока и времени.

10.1.4.6. Поскольку ГОСТ регламентирует для различных выключателей различное время их минимального отключения, следует устанавливать переключатель длительности автоматического пуска в соответствии с требованиями ГОСТа, т.е. 200 или 500 мсек.

10.1.4.7. Соединители длиной по 1,5 м. используются для проверки малоамперных (до 32А) автоматов, расположенных на некоторой высоте от пола.

10.1.4.8. Шнур питания УПТР-1МЦ оканчивается ≪евро≫ вилкой с контактом заземления, обеспечивающим безопасность работы на УПТР.

10.1.4.11. Место подключения УПТР к питающей сети должно удовлетворять следующим условиям:

1. Ответная часть сетевого разъёма (розетка) должна обеспечивать контакт соединения вилки шнура УПТР с ≪землёй≫, либо с защитным проводником

2. Провода, подводящие к розетке, сама розетка должны выдерживать мощность, потребляемую УПТР из сети

3. Электрическая сеть в месте подключения должна обеспечивать получение максимальных токов, потребляемых УПТР (см. п10.1.4.2)

8.2.4.12. Подгонку тока по п.10.1.2 выполнять только при времени автоматического пуска — 200 мс.

10.1.4.13. Для проверки времени действия автоматических выключателей с замедлением более 200 мс, при выполнении п.10.13. перейти на время автоматического пуска, равное 500 мс

10.2. Проверка тепловых расцепителей

10.2.1. Выполнить подготовительные мероприятия.

10.2.2. Переключатель предела измерений установить на предел, соответствующий ожидаемому току.

10.2.3. Первоначально ток на автомат подается нажатием на кнопку ≪Автоматический пуск≫ при времени 200 мсек. Переключателями ≪Грубо≫ и ≪Точно≫ устанавливают необходимую величину тока, которая должна быть достаточна для действия теплового расцепителя автомата за определенное время, согласно характеристике теплового расцепителя данного автомата. Затем, когда величина тока установлена, не меняя положение переключателей ≪Грубо≫ и ≪Точно≫, подают ток на автомат, нажав кнопку ≪Ручной пуск≫.

10.2.4. Когда сработает тепловой расцепитель схема пуска отключится автоматически и УПТР зафиксирует показания тока и время срабатывания автомата.

10.2.5. Отключение подачи тока при необходимости может выполнить оператор, нажатием кнопки ≪СТОП≫.

10.2.6. При ощутимом нагреве БН, следует делать перерывы в работе на 5-10 минут.__

11. Техническое обслуживание

Обслуживание изделия во время эксплуатации сводится к очистке поверхности сухой

тканью и проверке отсутствия механических повреждений, могущих повлиять на работу УПТР или безопасность работы с ним.

12.Определение погрешности измерения

По техническим условиям расцепители автоматических выключателей имеют разброс параметров по срабатыванию: + 10% тепловых расцепителей; + 15% электромагнитных расцепителей. Исходя из этого, погрешность измерений при испытаниях, которая составляет 5%, не учитывается.

13. Обработка результатов испытаний

Согласно требованиям ГОСТ Р 50571.16-99 для регистрации и обработки результатов испытаний, должен вестись рабочий журнал, который должен быть пронумерован и прошнурован.

Лица, допустившие нарушение ПОТ РМ-016-2001 и ПЭЭП, а также исказившие достоверность и точность испытаний, несут ответственность в соответствии с законом и Положением о лаборатории.

14. Оформление результатов испытаний

По результатам испытаний составляется протокол.

РАЗРАБОТАЛ:

Начальник электролаборатории

Как проверить автоматический выключатель

Основная функция и назначение автоматических выключателей, которые можно найти в современных домах, состоит в том, чтобы прерывать поток тока, как только в цепи обнаруживается неисправность, относительно каждого из трех типов используемых выключателей – стандартного, GFCI и AFCI. автоматические выключатели (АВ).

Возьмите мультиметр на Амазоне.

Стандартный выключатель (рис. 1) предназначен для обнаружения превышения тока, протекающего по цепи и превышающего номинальное значение выключателя, или внезапного скачка тока, например, вызванного коротким замыканием.

Выключатель GFCI (рис. 2), предназначенный для «обнаружения» малейшей разницы в токе между токами, втекающими через горячую линию, и токами, возвращающимися через нейтральную линию, когда малейшая величина непреднамеренно отводится по альтернативному пути, такому как человеческое тело, тем самым спасая жизни.

Автоматический выключатель AFCI (рис. 3), предназначенный для «обнаружения» любых нерегулярных «дуговых разрядов», которые не может обнаружить ни один из других типов автоматических выключателей, вызванных утечками тока между горячими и нейтральными линиями в цепи, обычно вызванными старыми, изношенными или поврежденные кабели.Часто возникающие внутри стен, они известны как наиболее частая причина электрических пожаров.

Автоматические выключатели рассчитаны на десятилетия, но случайное или частое срабатывание приведет к их износу и, в конечном итоге, к выходу из строя. Регулярный систематический осмотр электрической панели может быть полезен и должен выполняться периодически. Обратите особое внимание на те выключатели, которые часто срабатывают, так как электрическое искрообразование всякий раз, когда они включены или выключены, постепенно разъедает и сжигает контакты.Есть несколько проблем, которые могут предупредить вас о неисправности автоматических выключателей.

Вот пошаговый подход к проверке автоматических выключателей.

Выпуск 1. Выключатель срабатывает часто или не остается. Сброс

Во время сброса сработавший выключатель издает щелчок при выключении, но не остается во включенном положении. Это может быть вызвано коротким замыканием, перегрузкой цепи или искрением из-за неисправности проводки.

Шаг 1.1 — Выключите выключатель.

Шаг 1.2. Отсоедините и выключите все, на что влияет эта цепь, наблюдая за сгоревшими или подгоревшими розетками и вилками и запахом гари. Это даст вам ключ к возможной причине.

Шаг 1.3 — Снова включите выключатель. Если он все еще срабатывает, проблема, скорее всего, механическая, и прерыватель необходимо заменить. Если нет, проблема, вероятно, связана с одним из светильников или розеток в цепи.

Шаг 1.4 — Включите и снова подключите все, ОДИН РАЗ, ожидая несколько минут между каждым, пока автоматический выключатель не сработает снова.

Шаг 1.5. После изоляции вероятного виновника отсоедините и выключите все остальное в этой цепи. Если выключатель все еще срабатывает, это подтверждает, что розетка или то, что к ней подключено, неисправно и нуждается в ремонте.

Шаг 1.6 — если он больше не срабатывает при отключении всего остального, однако причиной может быть перегрузка цепи из-за слишком большого количества приборов, что потребует добавления новой выходной цепи. С другой стороны, это может быть вызвано дуговым разрядом при утечке тока в старой или изношенной проводке внутри стен.

Если вы не уверены, какой именно, возможно, пришло время обратиться за профессиональным советом.

Выпуск 2 — Рычаг переключателя свободно перемещается, но не может быть сброшен.

Обычно это механическая неисправность одного из внутренних компонентов выключателя (рис. 4 и 5), приводящего в действие рычаг, но просто для подтверждения того, что это не электрическая неисправность, выключите главный выключатель панели и проверьте его снова. Если проблема остается, замените прерыватель

Если проблема исчезнет, ​​продолжите устранение неполадок, выполнив действия, описанные в «Проблема № 1».

Проблема 3 — Автоматический выключатель включен, но не подает питание на цепь

Шаг 3.1. Здесь необходимо принять решение либо обратиться к специалисту для дальнейшего расследования и устранения проблемы, либо если у вас есть достаточный предыдущий опыт электромонтажных работ внутри электрощита, чтобы сделать еще один шаг вперед.

Шаг 3.2. На этом этапе безопасность должна быть на первом месте, поскольку открыт доступ к полному току 200 с лишним ампер электрического входа вашего дома. Возьмите фонарь на батарейках и выключите главный выключатель на панели (рис. 6 и 7).

Шаг 3.3 — Снимите переднюю крышку главной панели, открывая проводку к каждой клемме выключателя (Рисунок 7).

Шаг 3.4 — Убедитесь, что провода надежно закреплены на каждой клемме, затем снимите выключатель с шины (Рисунок 8).

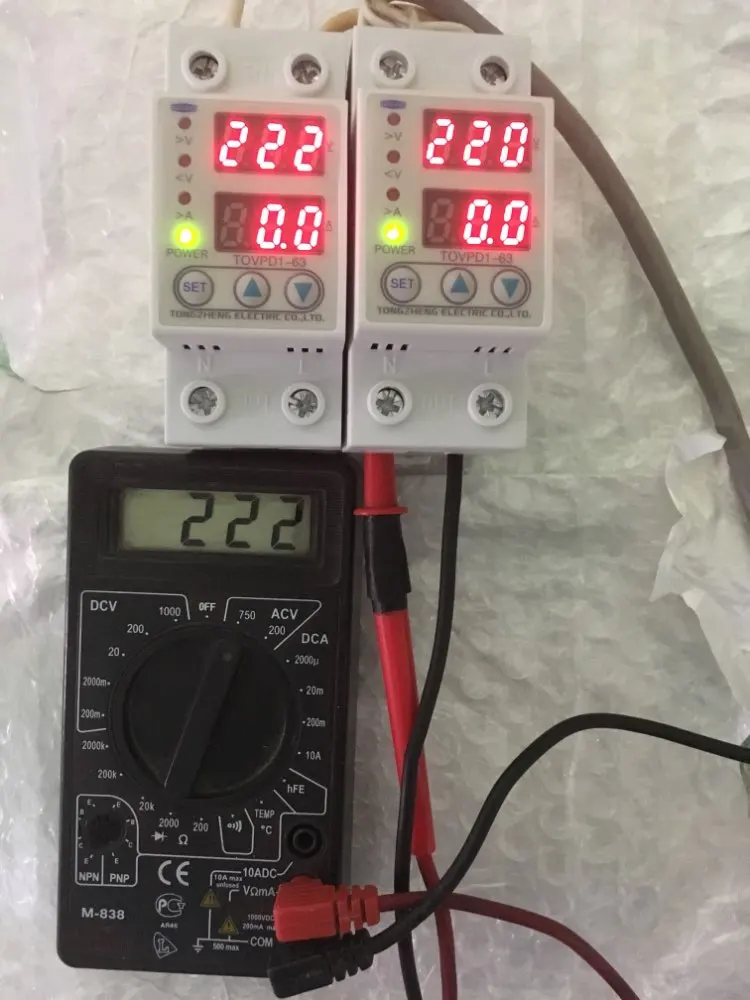

Шаг 3.5. Включите выключатель и с помощью мультиметра, настроенного на непрерывность, измерьте клеммы переключателя или каждую клемму переключателя, как показано на рис. 8. быть заменены.

Шаг 3.6 — Если выключатель исправен, проблема, скорее всего, заключается в обрыве или отключении линии на одной из розеток или распределительных коробок вдоль цепи.

Шаг 3.7 — Переустановите выключатель, провода и переднюю главную панель, поскольку выключатель исправен, и приступайте к устранению неполадок в остальной части цепи или обратитесь за помощью к специалисту, если вам неудобно делать это самостоятельно.

Выпуск 4 — Отключение стандартного выключателя при минимальной нагрузке

Это распространенная внутренняя проблема, часто наблюдаемая в неисправных автоматических выключателях, где фактическое номинальное значение выключателя изменяется из-за износа или отказа компонентов.Потребуется замена прерывателя. Однако, если проблема не устранена, проведите дальнейшее расследование, выполнив шаги с 1.1 по 1.5.

Выпуск 5 — Гудящий звук внутри коробки автоматического выключателя

Жужжание, искры или шипение, исходящие от автоматического выключателя, обычно вызваны неисправностью или коррозией внутреннего контактора или цепью, потребляющей слишком большой ток.

Этап 5.1 — Откройте дверцу электрощита и внимательно осмотрите все выключатели, обращая пристальное внимание на запахи гари, указывающие на перегрев проводов и изоляции или плавление пластикового корпуса выключателя.

Шаг 5.2 — При обнаружении запаха гари ощупайте выключатели и вокруг них рукой на наличие признаков того, что он нагревается, чтобы изолировать его и выключить.

Шаг 5.3 — Если жара не обнаружено, а запах сохраняется, выключите главный выключатель на панели (Рисунок 6). В целях безопасности при снятии передней панели главный выключатель панели должен быть выключен и оставаться выключенным до тех пор, пока крышка не будет снова установлена.

Шаг 5.4 — Если вам удобно получить доступ внутрь основной панели, снимите ее переднюю крышку и прислушайтесь, откуда исходит шум, осмотрите провода, клеммные соединения и выключатели на наличие подгоревших или сгоревших частей и проводов и обратите внимание на запахи гари и их происхождение.

Крайне важно найти и заменить неисправный выключатель, так как гудение или жужжание указывают на сопротивление и в конечном итоге могут привести к пожару.

Всякий раз, когда необходимо заменить автоматический выключатель, помните, что существуют автоматические выключатели разных типов, производителей и номиналов. Там, где был GFCI CB, замена его стандартным CB будет «работать», но не обеспечит надлежащей защиты вам и вашей семье, а разные бренды не взаимозаменяемы.

Когда вы совершаете покупку по ссылкам на нашем сайте, мы можем получать комиссионные бесплатно для вас.

Как определить неисправность автоматического выключателя всего за 3 шага?

Вас беспокоит неисправность автоматического выключателя? Или, возможно, вы захотите протестировать автоматический выключатель перед его покупкой. Как правило, знание того, как определить, что автоматический выключатель неисправен, является незаменимым навыком, которым должен обладать каждый домовладелец.

Какой бы ни была причина, всегда есть контрольные симптомы слабого автоматического выключателя, которые могут помочь вам определить, неисправен ли автоматический выключатель.

В общем, существует множество признаков неисправности главного выключателя, о которых вы должны знать перед использованием или покупкой автоматического выключателя. И да, не волнуйтесь, действительно есть способы определить, неисправен ли автоматический выключатель.

Если, например, вы хотите проверить, не исправен ли у вас автоматический выключатель, то вы должны сначала удалить всю электронику в подключенной цепи, а затем тщательно проверить ее с помощью мультиметра.

Для получения дополнительной информации следуйте этому руководству, чтобы узнать, как узнать, в хорошем или плохом состоянии находится ваш гидромолот.

Инструменты, которые вам понадобятся для этой задачи

Для этой задачи вам понадобятся следующие инструменты:

  • Цифровой мультиметр
  • Электрические защитные перчатки
  • Плоскогубцы с тонкими губками
  • Совершенно новый автоматический выключатель (на случай, если вы захотите немедленно заменить неисправный автоматический выключатель)

Инструменты, которые я описал выше, важны, прежде чем вы проверите свой собственный автоматический выключатель. Я не рекомендую вам проверять щуп автоматического выключателя, если у вас нет элементов, которые я перечислил.

Пошаговое руководство о том, как определить неисправность автоматического выключателя

Теперь, чтобы определить, неисправен ли автоматический выключатель, я составил упрощенное руководство, которое поможет вам выполнить проверку.

Шаг

1. Отключите всю подключенную электронику

В качестве общего совета рекомендуется сначала удалить всю электронику, подключенную к цепи, в которую вы собираетесь вмешаться. Однако, если вы знаете, вы можете просто удалить любые устройства, подключенные к определенной цепи, которую вы собираетесь протестировать.

Если вы не уверены в цепи конкретного выключателя, то я умоляю вас отключить всю электронику в непосредственной близости от вашей рабочей зоны.

Это делается главным образом для предотвращения скачков напряжения, которые могут повредить вашу электронику, а также случайно ударить вас током.

Шаг

2. Снимите панель выключателя

Не забудьте надеть электрические защитные перчатки и проверить, есть ли у вас все необходимые инструменты, прежде чем приступить к работе над этим электрическим проектом.

Теперь снимите панель, закрывающую пространство всей системы выключателя. В зависимости от устройства вашего дома крышка выключателя может удерживаться вместе винтами или ручным замком.

В любом случае, снимайте панель с максимальной осторожностью, чтобы случайно не уронить и не повредить ее.

Шаг

3. Щуп с мультиметром

Теперь подготовьте свой мультиметр, так как теперь вы начнете проверять, не исправен ли ваш автоматический выключатель.

Аккуратно подключите черный провод к разъему «COM» мультиметра, а красный провод подключите к разъему, помеченному буквой V и символом «Омега» (Ω).Таким образом, ваш мультиметр будет правильно измерять напряжение автоматического выключателя.

Осторожно подсоедините контрольный наконечник красного провода к винту, удерживающему каждую отдельную рукоятку выключателя. Тем временем поднесите конец черного провода к нейтральному стержню автоматического выключателя.

Нейтральная планка, о которой я упоминал, видна рядом с самими рукоятками выключателя. Их хорошо видно, поэтому найти их не составит труда.

Будьте внимательны при проверке каждого выключателя по отдельности.Убедитесь, что ваша кожа не соприкасается ни с одной из металлических частей печатной платы во время проведения теста, так как вы можете случайно получить удар током.

Это облегчает считывание мультиметром общей допустимой нагрузки по напряжению автоматического выключателя. В зависимости от характеристик самого выключателя показания мультиметра должны составлять около 120–250 В, в зависимости от того, является ли он однополюсным или двухполюсным выключателем.

Однако, если ваши показания напряжения равны нулю, вам может потребоваться срочно заменить неисправный автоматический выключатель.Нулевое показание означает, что выключатель неисправен и может привести к несчастным случаям с электрическим током, если его не проверить.

Общие признаки неисправных выключателей

Помимо непосредственной проверки каждого выключателя на предмет его неисправности, существуют также показательные признаки того, что выключатель неисправен. Я взял на себя смелость перечислить каждый из них ниже.

1. Запах гари

Это сразу признак того, что что-то пошло не так с вашими автоматическими выключателями.Если вы чувствуете запах горелого, исходящий от автоматических выключателей, то пришло время применить проверку и посмотреть, все ли в порядке с вашей электропроводкой.

2. Горячий на ощупь выключатель

Это еще один признак того, что вы должны быть осторожны, когда дело доходит до ваших автоматических выключателей. Горячий выключатель может означать, что цепь перегружена, что проявляется в выделении тепла.

Когда это произойдет, я умоляю вас немедленно вызвать профессионального электрика, чтобы предотвратить дальнейшую эскалацию несчастных случаев с электрическим током.

3. Частое срабатывание выключателя

Если ваш автоматический выключатель часто срабатывает, это может быть признаком того, что либо ваша электрическая цепь неисправна, либо неисправен сам автоматический выключатель. Тем не менее, важно немедленно заняться автоматическим выключателем, если он регулярно срабатывает.

Если у вас есть дополнительные вопросы относительно автоматических выключателей, которые постоянно срабатывают, ознакомьтесь с этим руководством, чтобы узнать, почему мой/ваш автоматический выключатель продолжает срабатывать.

4. Долговечность работы гидромолота

Другим важным аспектом, который необходимо учитывать, является общий возраст автоматического выключателя.Очевидно, что возраст выключателя свидетельствует о его рабочем состоянии. Как правило, чем старше выключатель, тем больше он подвержен ошибочным срабатываниям.

Изношенные из-за старости выключатели представляют опасность поражения электрическим током, поэтому их следует заменить как можно скорее.

5. Очевидное повреждение автоматического выключателя

Всегда проверяйте, не поврежден ли автоматический выключатель и его панель. Это связано с тем, что тепло, выделяемое неисправным выключателем, могло вызвать внешнее повреждение.

Вы должны немедленно вызвать специалистов, если заметите какое-либо повреждение панели автоматического выключателя, чтобы предотвратить дальнейшую эскалацию электротравмы.

Почему важно знать, неисправен ли ваш автоматический выключатель

Ответ прост: это для того, чтобы предотвратить катастрофические происшествия с вашими домами. Поскольку вы никогда не подозреваете о потенциальной опасности возгорания, вызванной электрическими источниками, вы всегда должны следить за тем, чтобы ваши отказоустойчивые системы были в хорошем состоянии и функционировали.

Очевидно, что неисправный автоматический выключатель не может эффективно выполнять свои функции; следовательно, вы должны проявлять максимальную заботу о них, чтобы пожар не повредил и даже не охватил ваш дом.

И если вы не знали, пожары, какими бы слабыми они ни были, всегда снижают стоимость вашего имущества. Поэтому, если вы планируете продать свой дом в будущем, то в ваших интересах сохранить структурную целостность вашего дома.

Это включает заботу о каждом аспекте вашего имущества, включая автоматические выключатели.Тотальный пожар, вызванный неисправными выключателями, может и снизит стоимость вашего дома.

Заключение

В общем, есть несколько шагов, которые вы можете выполнить, чтобы проверить, неисправен ли автоматический выключатель. Точно так же существуют симптомы и контрольные признаки, указывающие на то, что автоматический выключатель выходит из строя.

Тем не менее, оба эти фактора являются важными факторами, которые всегда следует учитывать при обслуживании дома, чтобы защитить его от неблагоприятных происшествий. В конце концов, кто хотел бы, чтобы их дома были охвачены пламенем?

Вы узнали что-нибудь из этой статьи? Теперь вы знаете, как определить, неисправен ли автоматический выключатель? Если да, то не стесняйтесь задавать любые свои вопросы ниже раздела комментариев.

Проверка неисправного автоматического выключателя

Майкл Чотинер

Часто срабатывает автоматический выключатель на панели домашнего обслуживания? Если ваш ответ да, то знаете почему? Существует ряд возможных причин, от короткого замыкания прибора до плохого соединения клемм. Но чтобы понять, что не так с вашим автоматическим выключателем, вы должны понять, что такое автоматические выключатели, что они должны делать и как они работают.

Автоматические выключатели распределяют и делят электроэнергию

Выключатели

, которые находятся в сервисных панелях, которые распределяют питание по нескольким цепям внутри здания, по сути, являются защитными выключателями, которые контролируют поток электроэнергии в отдельную цепь.Каждая цепь предназначена для обслуживания некоторого количества розеток, светильников и/или приборов. Они также позволяют отключать питание отдельных цепей, чтобы можно было безопасно работать с проводкой и подключенными к ним приборами.

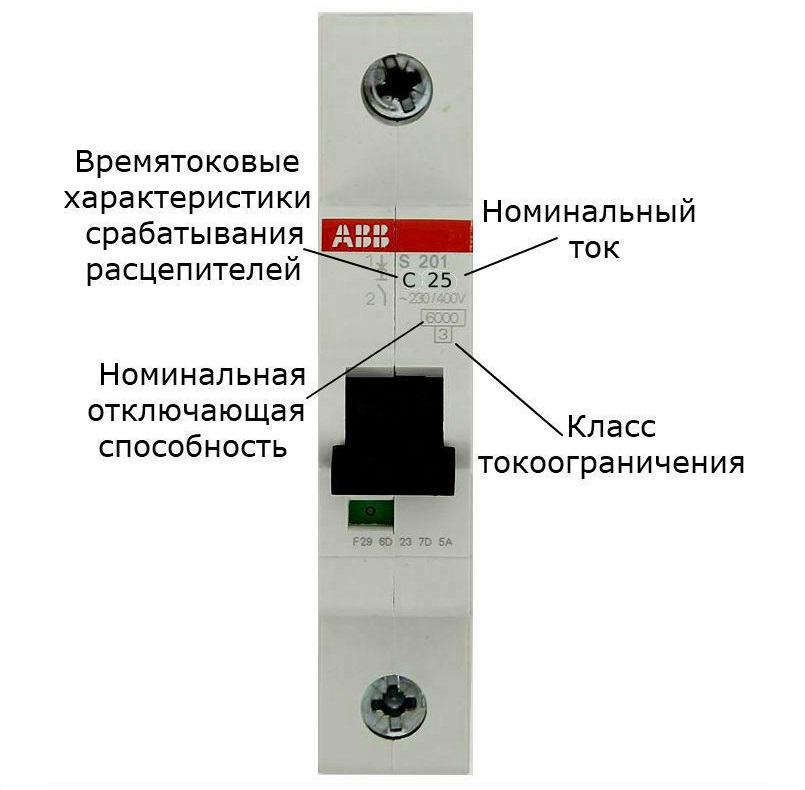

Автоматические выключатели определяются их номинальной силой тока, которая представляет собой приблизительное общее количество электроэнергии, которое, как ожидается, будет потребляться приборами в цепи в любой момент времени. Номинальная сила тока является приблизительным числом, потому что выключатели на самом деле предназначены для отключения своей цепи, если потребляемый ток превышает 80% их номинального значения.

Выключатели имеют внутренний механизм, который нагревается, когда через них проходит электричество. Чем больше потребляемый ток, тем горячее становится выключатель, пока не сработает внутренний механизм и цепь не разорвется. Таким образом они предотвращают возгорание.

Что вызывает срабатывание выключателей?

Теперь вернемся к исходному вопросу: если один или несколько автоматических выключателей в сервисной панели вашего дома часто срабатывают, в чем причина? Как и в случае с большинством загадок по уходу за домом, лучше всего начать с наиболее вероятных причин, протестировать, чтобы подтвердить или устранить каждую по порядку, и перейти к менее очевидным объяснениям. Вот несколько типичных причин:

Цепь перегрузки

“Перегрузка цепи” является наиболее распространенной причиной срабатывания выключателя. Перегрузка цепи часто является результатом конструкции цепи, которая не предполагала, например, одновременное использование одного прибора с электродвигателем и другого с нагревательным змеевиком. В моем доме с 200-амперной сетью и кухней, которая была модернизирована в 1990-х годах с помощью специальной цепи для электрической плиты, мы не можем одновременно включить микроволновую печь и тостер, не отключив выключатель, защищающий цепь. обслуживание розеток над прилавками.

Что мне с этим делать? Я должен добавить выключатель к панели и подключить розетку для микроволновки к новой цепи — может быть, когда я снова переделаю кухню. А пока я собираюсь приготовить тосты, прежде чем подогреть кофе!

Чего я не собираюсь делать, так это устанавливать выключатель с более высоким номиналом для управления цепью. Это было бы опасно, так как существующая проводка может перегреться, а автоматический выключатель не распознает ее как чрезмерную.Выключатель не сработает, что может привести к пожару.

Это может быть неисправный прибор

Если какое-либо устройство в цепи имеет короткое замыкание или неисправность проводки, это может привести к срабатыванию автоматического выключателя. На вашей сервисной панели должна быть маркировка, указывающая, какой выключатель управляет каждой цепью. Когда срабатывает выключатель и вы подозреваете, что проблема может заключаться в неисправном устройстве, отключите все в этой цепи и переустановите выключатель. Подключайте по одному прибору и включайте его.Подождите 15 минут или около того, и если выключатель не сработает, отключите прибор от сети и проверьте следующий. Если вы найдете виновника, отремонтируйте или замените его.

Или это может быть плохой выключатель!

Устранив указанные возможные причины, считайте, что проблема может заключаться в самом прерывателе. Для проверки выключателей электрик будет использовать цифровой мультиметр. Они подключают черный провод к общему (COM) входу, а красный провод — к входу с маркировкой 250 мА/250 В, устанавливая циферблат на 200 по шкале диапазона ACV.Они также будут использовать отвертки с изолированными ручками, чтобы предотвратить поражение электрическим током от какой-либо неисправной цепи.

Перед работой с открытой сервисной панелью, находящейся под напряжением, ваш электрик должен соблюдать некоторые меры предосторожности, в том числе:

  • Убедитесь, что пол чистый и сухой.
  • Носите обувь на резиновой подошве.
  • Не прикасайтесь к металлическим предметам внутри панели управления голыми пальцами — они, скорее всего, наденут защитные перчатки электрика для дополнительной меры безопасности.Безопасно прикасаться к пластиковым деталям, таким как пластиковые тумблеры, если их нужно сбросить.

Затем электрик проверит автоматический выключатель с помощью мультиметра, проверяя как ваши однополюсные выключатели (рассчитанные на 15, 20 или 30 ампер, для защиты 120-вольтовых цепей), так и ваши двухполюсные выключатели, которые используются для защитить цепи на 240 вольт, обслуживающие основные бытовые приборы, такие как электрические плиты, оборудование для кондиционирования воздуха и электрические сушилки. Двухполюсные выключатели выглядят как два соединенных вместе однополюсных выключателя.

На однополюсном выключателе они проверят, показывает ли счетчик 120 вольт. Низкое значение (или ноль) указывает на неисправность прерывателя. Точно так же на двухполюсном выключателе они проверят показания 240 вольт.
Если электрик обнаружит неисправность выключателя, он заменит его и определит, что привело к его выходу из строя. В некоторых случаях это могло быть просто плохое соединение на клемме выключателя. В других случаях может потребоваться замена всей сервисной панели.

Об авторе: Майкл Чотинер — бывший плотник и руководитель строительства, консультирующий домовладельцев по различным темам, связанным с рукоделием.Чтобы узнать больше о выборе центров нагрузки и автоматических выключателей Home Depot, нажмите здесь.

Вернуться к списку статей по электротехнике

Проверьте свои автоматические выключатели — Проверка состояния электрооборудования

Регулярная проверка состояния электрооборудования в вашем доме важна для безопасности вашей семьи. На самом деле, Комиссия по безопасности потребительских товаров США предлагает проверять электрическое состояние каждой комнаты в вашем доме не реже одного раза в шесть месяцев. Начните с проверки ваших осветительных приборов.Мощность лампочек должна быть на уровне рекомендуемого максимума или ниже, электрические розетки вместе с их выключателями не должны быть горячими на ощупь, лицевые панели должны быть на месте, чтобы предотвратить удары током, а неиспользуемые розетки должны быть закрыты заглушками на случай, если в вашем доме есть дети.

Необходимо регулярно проверять все электрические шнуры на наличие признаков износа и повреждений. Своевременно заменяйте поврежденные шнуры и держите их подальше от пешеходных дорожек, чтобы не споткнуться.Убедитесь, что все электроприборы в доме находятся в рабочем состоянии и используются в соответствии с правилами техники безопасности. Если вы не используете электроприборы в ванной или на кухне, отключите их от сети, но держите шнуры подальше от источников воды или тепла. Проверьте автоматические выключатели, чтобы убедиться, что они не застряли и находятся в хорошем рабочем состоянии.

Как проверить автоматические выключатели

Автоматические выключатели в вашем доме действуют как устройства безопасности, которые отключают электроэнергию в вашем доме, если через проводку проходит слишком много энергии.Даже если кажется, что все работает хорошо, все равно важно проверять автоматические выключатели примерно каждые три месяца. Если вы отключили цепь, выполните следующие действия, чтобы ваша система питания снова заработала.

Сначала проверьте, не находится ли какой-либо из переключателей на автоматическом выключателе в положении ВЫКЛ. В этом случае поверните их в положение ON. Прерыватель работает нормально, если после выполнения шагов проблема была решена. Если нет, проверьте на короткое замыкание. Для этого переведите выключатель в положение ВЫКЛ, а затем верните его в положение ВКЛ.При включении прислушивайтесь к любым необычным звукам или, если выключатель не держится, вытащите из него провод и повторите включение и выключение. Если это не помогает, возможно, проблема в проводке.

Вы можете проверить свою панель несколькими способами: с помощью вольтметра, омметра, тестера Виггина или путем изменения проводки. Проверив свой выключатель с помощью вышеупомянутых устройств, вы узнаете, неисправен ли выключатель или проблема связана с панелью.Однако, если у вас дома ничего из этого нет, более простым вариантом будет перенос проводки на другой автоматический выключатель. Выключите оба выключателя, переместите проводку, а затем включите новый выключатель. Если прерыватель не работает, значит неисправна проводка, а если работает, то проблема в старом прерывателе.



Испытания автоматических выключателей

Industrial Tests, Inc. предоставляет комплексные услуги по испытаниям автоматических выключателей в рамках наших услуг по электрическим испытаниям и техническому обслуживанию.Мы проводим испытания автоматических выключателей для промышленных предприятий, крупных коммерческих объектов и муниципальных электростанций. Мы доступны 24 часа в сутки, семь дней в неделю и являемся первым выбором менеджера по техническому обслуживанию для электрических испытаний, технического обслуживания и ремонта.

Профилактическое обслуживание, осмотр и тестирование

Профилактическое обслуживание зависит от условий эксплуатации автоматических выключателей. При первичном осмотре выключателя (автоматических выключателей) будут проверяться твердые частицы, которые загрязняют внутреннюю работу выключателя.Накопление твердых частиц, как правило, можно устранить, щелкнув планку на выключателе «Выкл.» и «Вкл.», чтобы убрать скопившуюся пыль.

Общие процедуры плановых полевых испытаний

Обычные полевые испытания не требуют использования сложного оборудования для проверки того, что CB находится в рабочем состоянии. Некоторые руководящие принципы и рекомендации для этих испытаний включают плановое техническое обслуживание и проверку того, что характеристики этого автоматического выключателя соответствуют калибровочным кривым производителя. Важно, чтобы эти тесты проводились в контролируемых условиях при температуре окружающей среды, чтобы не было искажений в данных. Некоторые из тестов перечислены ниже.

Проверка сопротивления изоляции

Для проверки сопротивления отдельных выключателей желательно отсоединить проводники нагрузки и линии. Если он не отключен, тестовые измерения также будут включать характеристики подключенной цепи. Испытания на сопротивление имеют решающее значение для проверки правильности работы изоляционного материала, из которого изготовлены выключатели в литом корпусе.Для проверки сопротивления изоляции используется прибор, известный как «мегомметр». Прибор мегомметра подает известное постоянное напряжение на данный провод в течение заданного периода времени, чтобы проверить сопротивление внутри изоляции на этом конкретном проводе или обмотке. Важно, чтобы прикладывалось напряжение, потому что сопротивление, измеренное с помощью омметра, может варьироваться, когда нет разности потенциалов. Следует также отметить, что если вы приложите слишком высокое напряжение, чтобы эта изоляция не выдержала, то вы потенциально можете повредить изоляцию.Меггеры имеют рейтинг и специальные настройки, которые варьируются от настроек 300, 600, 1000 и 3000 вольт. Обученные технические специалисты и инженеры ITI специализируются на использовании мегомметров и проверке сопротивления изоляции.

Проверка соединения

Проверка соединения жизненно важна для обеспечения надлежащего электрического соединения и выявления признаков перегрева, отмеченных обесцвечиванием. Важно, чтобы электрические соединения были правильно подключены к выключателю, чтобы предотвратить и уменьшить перегрев.ITI специализируется на тестировании соединений и обладает достаточными знаниями, чтобы знать, что алюминиевые разъемы имеют гальваническое покрытие и не должны подвергаться абразивной очистке. ITI отремонтирует и заменит поврежденные алюминиевые разъемы (наконечники), чтобы предотвратить дальнейшее повреждение.

Проверка контактного сопротивления

Нормальный износ контактов внутри CB возникает после длительного использования. Обычный и простой способ определить признаки износа выключателя — измерить сопротивление на каждом полюсе выключателя.ITI индуцирует ток через выключатель и использует вольтметр для определения напряжения на выключателе. Зная индуцированный ток и измеренное напряжение, ITI может определить контактное сопротивление на основе закона Ома. Признаки ненормальных условий внутри выключателя, такие как эрозия и загрязнение контактов, очевидны, если на прерывателе наблюдается чрезмерное падение напряжения в милливольтах. Проверка контактного сопротивления имеет жизненно важное значение для определения того, годен ли выключатель к работе.

Тест отключения при перегрузке

Компоненты автоматического выключателя, отключающие перегрузку, можно проверить, введя 300 % номинала выключателя в каждый полюс выключателя, чтобы определить, что он разомкнется автоматически. Цель этого теста — убедиться, что CB будет функционировать. См. стандарты NETA в отношении времени срабатывания, приемлемого для испытания на срабатывание при перегрузке. При попытке определить характеристики отключения, отличные от того, работает ли автоматический выключатель, целесообразно обратиться к кривым отключения производителя и руководствам по эксплуатации.

Мгновенное магнитное отключение

Когда дело доходит до плановых испытаний, более уместно определить, что магнитная функция работает и отключит автоматический выключатель, а не определять точное значение, при котором срабатывает мгновенная магнитная функция.

Для получения информации о любых процедурах тестирования, перечисленных выше, или для получения дополнительной информации обращайтесь в ITI. Мы более чем рады помочь.

Узнайте больше об испытаниях элегазовых выключателей для промышленных предприятий, крупных коммерческих объектов и муниципальных электростанций.

Узнайте больше об испытаниях распределительных устройств для промышленных предприятий, крупных коммерческих объектов и муниципальных электростанций.

Industrial Tests, Inc. Обеспечение испытаний автоматических выключателей в Калифорнии и по всей стране

С офисами за пределами Сакраменто и Фресно, Калифорния, Industrial Tests, Inc. предоставляет услуги по тестированию автоматических выключателей клиентам по всей территории California , включая Сан-Франциско, Лос-Анджелес и Сан-Диего, а также в Аризоне, Неваде, Орегоне, Вашингтоне, Техасе и по всей стране. Мы обслуживаем промышленных, коммерческих и муниципальных клиентов в различных отраслях, включая электростанции, электростанции, ветряные и солнечные батареи, нефтехимическую промышленность, производство, гостиницы, больницы, муниципалитеты, оборонных подрядчиков, центров обработки данных и многих других приложений, которые полагаются на высокую мощность электрическое оборудование.Какими бы ни были ваши потребности в тестировании автоматических выключателей, свяжитесь с нами, и мы позаботимся о том, чтобы к вашему оборудованию относились с должным вниманием и требованиями безопасности, которых оно заслуживает. См. нашу полную линейку электрических испытаний.

Подробнее о тестировании автоматических выключателей

Важность испытаний автоматических выключателей

Автор: Spence Thomas
Автоматические выключатели являются очень важными электрическими компонентами, которые служат ключевой цели — их работа заключается в отключении или «размыкании» тока при обнаружении неисправностей.Теперь сами автоматические выключатели не застрахованы от проблем. Например, коррозия может привести к повреждению автоматических выключателей, помимо механических проблем, присущих самому выключателю.

Это может привести к проблемам во всей электрической системе, делая ее уязвимой для других проблем, таких как перегрузка. Излишне говорить, что это делает проверку автоматических выключателей важной задачей, которую необходимо выполнять на регулярной основе.

Как работают автоматические выключатели

Во всех странах используется фиксированное значение, в соответствии с которым распределяется напряжение. В США 120/240 вольт. Представленное значение может быть постоянным, но то, что проходит через отдельные соединения, будет различаться по току и сопротивлению.

Электротехнические изделия, которые мы используем, такие как трубки или лампочки, имеют стандартное значение сопротивления, указанное соответствующими производителями. Это значение известно как нагрузка и отвечает за правильное функционирование этих компонентов.

Когда на трубку или колбу подается электрический заряд, нить накала оказывает сопротивление потоку.Чем больше заряд/поток борется с сопротивлением, тем выше рассеивание энергии. Эта рассеянная энергия и есть то, что мы видим как свет.

При проектировании электрических цепей необходимо уделять особое внимание тому, чтобы фаза и нейтраль не соприкасались. Заряд отправляется на компонент, который обеспечивает сопротивление. Другими словами, он ограничивает количество заряда, который может пройти. Это, в свою очередь, гарантирует, что общий ток, сопротивление и напряжение не будут колебаться.

Роль автоматических выключателей

Автоматические выключатели

играют очень важную роль. Они отвечают за размыкание и замыкание цепи. Замыкание особенно важно, чтобы неисправности не повредили всю цепь или ее части. Они поставляются с обширным жизненным циклом, что позволяет им выдерживать значительную динамическую и статическую нагрузку.
Но чтобы это продолжалось, необходимо проверить автоматические выключатели.

Автоматические выключатели имеют контакты, которые обугливаются после нескольких циклов.Происходит это в результате индуктивной отдачи, возникающей при сбросах. Регулярное тестирование гарантирует, что контакты остаются в хорошем состоянии. Техники используют измерение сопротивления для проверки уровня карбонизации. Низкое сопротивление указывает на то, что контакты находятся в хорошем состоянии и могут продолжать проводить ток.

Конечным преимуществом тестирования автоматического выключателя является то, что оно помогает определить, является ли цепь безопасной, что может предотвратить электрическую аварию. Помимо этого, это также может помочь предотвратить простои и повысить надежность.

Как определить, какой автоматический выключатель управляет какой розеткой или светом в вашем доме

Как определить, какой выключатель управляет светом или розеткой в ​​вашем доме

Проблема: Вам необходимо выполнить электромонтажные работы с определенной розеткой, выключателем или светильником в вашем доме. Вы знаете, что первое, что вы должны сделать, это отключить автоматический выключатель на этом устройстве. Но, какой выключатель является правильным.

Решение: Подойдите к главному электрощиту, откройте внешнюю крышку и увидите 20-30 или более автоматических выключателей.Не паникуйте, на обратной стороне крышки панели есть список по количеству выключателей. Рядом с каждым номером прерывателя находится описание каждой цепи и того, что она контролирует. Это, конечно, в лучшем случае. Описания могут быть минимальными — например, «освещение» или «розетки» с линией, идущей вверх и вниз, охватывающей 3, 4, 5 или более выключателей. Иногда в этом списке ничего не написано.

Вместо того, чтобы отключать все «осветительные» выключатели, вы должны определить и пометить эти цепи.Для этого вам понадобится помощник. Каждый из вас берет свои сотовые телефоны и вместе с вами у распределительного ящика и вашим помощником внутри устанавливает связь. Попросите вашего помощника подойти к устройству, с которым вы хотите работать (розетке, выключателю и т. д.). Если вы работаете с розеткой, подключите лампу или радиоприемник (включенный) к розетке и убедитесь, что розетка находится под напряжением. Если розетка включена, включите выключатель, чтобы розетка была под напряжением. Если вы работаете с настенным бра или любым типом встроенного освещения (освещение, которое не подключено к розетке), убедитесь, что светильник включен.Теперь, пока вы общаетесь со своим помощником, выключайте выключатели – по порядку – по одному, пока ваш помощник не сообщит, что свет (или радио) погас. Используя радиоприемник, подключенный к розетке, вы можете сделать это самостоятельно, увеличив громкость и открыв двери и окна. После того, как вы идентифицировали цепь, вы хотите пометить ее на схеме рядом с номером выключателя. Вы можете сделать то же самое для других выключателей, чтобы вам не пришлось делать это в будущем.

ПРИМЕЧАНИЕ. Вы можете исключить несколько автоматических выключателей, используя следующую информацию.Розетки и автоматические выключатели освещения будут иметь обозначение «15» или «20» AMP. Сдвоенные автоматические выключатели (два автоматических выключателя, соединенных вместе на своих выключателях) и автоматические выключатели на 20 ампер не будут использоваться для электрических розеток или цепей освещения. ПРИМЕЧАНИЕ ПО БЕЗОПАСНОСТИ. После того, как вы определили и выключили автоматический выключатель, дважды проверьте с помощью мультиметра, чтобы убедиться, что питание отключено. См. раздел «Как пользоваться мультиметром» на этом веб-сайте. ч..







































Что такое испытание автоматического выключателя и как оно выполняется

Тестирование автоматического выключателя

используется для проверки работы каждой системы коммутации и программирования всей конструкции отключения. Проверка автоматических выключателей необходима для обеспечения безопасной и надежной работы этого ключевого звена в цепочке энергетических активов. Автоматические выключатели выполняют три основные задачи :

  • В закрытом состоянии они должны проводить ток максимально эффективно.
  • В разомкнутом состоянии они должны максимально эффективно изолировать контакты друг от друга.
  • В случае неисправности они должны максимально быстро и надежно отключать ток повреждения, тем самым защищая все последующее оборудование.

Выполнение проверки автоматического выключателя является более сложной задачей по сравнению с другими электрическими компонентами, такими как трансформатор, поскольку ток короткого замыкания больше. На рынке США и в регионах с частыми землетрясениями наиболее популярными высоковольтными автоматическими выключателями являются блоки с «глухим резервуаром», тогда как в Центральной Европе стандартными являются выключатели с рабочим резервуаром. В других местах доступны оба типа автоматических выключателей.

Почему важна проверка автоматического выключателя ?

Автоматический выключатель может простаивать годами, но в случае неисправности он должен постепенно, в течение нескольких миллисекунд, отключать токи короткого замыкания в огромные килоамперы.К основным ошибкам автоматических выключателей относятся неправильное поведение, короткое замыкание в катушках, повреждение/износ механических соединений или изоляционного материала. Поэтому автоматические выключатели необходимо регулярно и тщательно проверять. Автоматические выключатели выполняют жизненно важную роль в , защищая дорогостоящее оборудование от повреждений из-за неисправностей , то есть надежно подключая и отключая электроэнергию; это требует подтверждения их надежности с помощью полевых испытаний во время установки и регулярных эксплуатационных испытаний в течение всего срока службы, чтобы предотвратить дорогостоящие сбои и проблемы, которые могут даже поставить под угрозу безопасность подстанции. Поэтому регулярная проверка работоспособности ваших автоматических выключателей является важной и рентабельной частью любой стратегии технического обслуживания. Тестирование автоматических выключателей, в частности, сосредоточено на получении значений движения и времени на блоках. Однако наши испытательные решения произвели революцию в области испытаний автоматических выключателей. Выполнение испытаний без использования аккумуляторной батареи станции значительно повышает безопасность на протяжении всего процесса испытаний.

Каковы этапы проверки автоматического выключателя?

Типовые испытания выключателя

Типовые испытания организуются с целью подтверждения возможностей и обеспечения точности номинальных характеристик автоматического выключателя.Такие испытания проводятся в специально построенной испытательной лаборатории.

  1. Механические испытания – Типовые испытания механических характеристик, включающие многократное размыкание и замыкание выключателя. Автоматический выключатель должен замыкаться и размыкаться с надлежащей скоростью, выполнять назначенную ему работу и функционировать без каких-либо сбоев.
  2. Термические испытания — Термические испытания проводятся для проверки тепловых характеристик автоматических выключателей. Из-за протекания номинального тока через его полюс в номинальном состоянии испытуемый выключатель подвергается установившемуся повышению температуры.Повышение температуры для номинального тока не должно превышать 40° для тока менее 800А нормального тока и 50° для нормального значения тока 800А и выше.
  3. Диэлектрические испытания — Эти испытания проводятся для проверки способности выдерживать промышленную частоту и импульсное напряжение. Испытания частоты сети продолжаются на новом выключателе; испытательное напряжение изменяется с номинальным напряжением автоматического выключателя. При импульсных испытаниях на выключатель подается импульсное напряжение определенного значения. Для наружного контура проводятся сухие и влажные испытания.
  4. Испытание на короткое замыкание — Автоматические выключатели подвергаются внезапным коротким замыканиям в лабораториях для испытаний на короткое замыкание, и снимаются осциллограммы, чтобы узнать поведение автоматических выключателей во время включения, во время размыкания контактов и после возникновения дуги. вымирание. Осциллограммы изучаются с особым упором на токи включения и отключения, как симметричные, так и несимметричные напряжения повторного включения, а распределительное устройство иногда испытывается при номинальных условиях.

  Текущие испытания автоматического выключателя

Обычные испытания проводятся в соответствии со стандартами Индийской инженерной службы и Индийскими стандартами.Эти испытания проводятся на территории производителей. Обычные испытания подтверждают правильность работы автоматического выключателя. Обычные испытания подтверждают правильное функционирование автоматического выключателя. Обычные испытания не обязательно включают сложное оборудование, чтобы убедиться в работоспособности автоматического выключателя. Некоторые руководящие принципы и рекомендации для этих испытаний включают плановое техническое обслуживание и проверку того, что характеристики этого автоматического выключателя соответствуют калибровочным кривым производителя. Крайне важно, чтобы эти испытания проводились в стабильных условиях при подходящей температуре, чтобы не было отклонений в данных.Некоторые из тестов перечислены ниже.

Профилактическое обслуживание автоматического выключателя, проверка и испытания

Профилактическое обслуживание зависит от условий эксплуатации автоматических выключателей. При первичном осмотре выключателя (автоматических выключателей) будут проверяться твердые частицы, которые загрязняют внутреннюю работу выключателя. Накопление твердых частиц, как правило, можно устранить, включив токарный станок на выключатель «Выкл.» и «Вкл.», чтобы убрать скопившуюся пыль

Проверка отключения автоматического выключателя

Путем анализа тока, потребляемого отключающей катушкой во время работы автоматического выключателя, можно определить наличие механических или электрических проблем. Во многих случаях такие проблемы можно локализовать, чтобы помочь найти основную причину. Опционально, мониторинг напряжения питания отключения во время работы может выявить проблемы, возникающие при отключении аккумуляторов.

Проверка сопротивления изоляции

Для проверки сопротивления отдельных выключателей желательно отсоединить проводники нагрузки и линии. Если они не отсоединены, тестовые значения также будут включать характеристики подключенной цепи. Испытания на сопротивление имеют решающее значение для проверки правильности работы изоляционного материала, из которого изготовлены выключатели в литом корпусе.Для проверки сопротивления изоляции используется прибор, известный как мегомметр. Прибор мегомметра подает известное постоянное напряжение на данный провод в течение заданного периода времени, чтобы проверить сопротивление внутри изоляции на этом конкретном проводе или обмотке. Крайне важно, чтобы использовалось напряжение, поскольку сопротивление, проверенное омметром, может отличаться, если нет отчета о разности потенциалов. Следует также отметить, что если вы приложите слишком высокое напряжение, чтобы эта изоляция не выдержала, то вы потенциально можете повредить изоляцию.

Тесты соединений

Проверка соединения важна для того, чтобы убедиться в наличии соответствующего электрического соединения и распознать следы перегрева, обозначенные разницей в цвете. Важно, чтобы электрические соединения были правильно подключены к выключателю, чтобы предотвратить и уменьшить перегрев.

Проверка сопротивления контакта

Нормальный износ контактов внутри CB возникает после длительного использования. Простым методом выявления следов ослабления в автоматическом выключателе является количественное определение сопротивления на каждом полюсе выключателя.Признаки ненормальных условий внутри выключателя, такие как эрозия и загрязнение контактов, очевидны, если на прерывателе наблюдается чрезмерное падение напряжения в милливольтах. Проверка контактного сопротивления важна для определения того, способен ли автоматический выключатель функционировать.

Тест отключения при перегрузке

Компоненты автоматического выключателя, отключающие перегрузку, можно проверить, введя 300 % номинала выключателя в каждый полюс выключателя, чтобы определить, что он разомкнется автоматически.Целью этого является убедиться, что автоматический выключатель будет работать или нет. См. стандарты NETA в отношении времени срабатывания, приемлемого для испытания на срабатывание при перегрузке. При попытке выяснить характеристики срабатывания рекомендуется обратиться к руководствам производителя.

Мгновенное магнитное отключение

При плановых испытаниях важно выяснить, что магнитная функция работает и отключит автоматический выключатель, вместо того, чтобы найти точное значение, при котором срабатывает мгновенная магнитная функция.

Как выполняется проверка автоматического выключателя?

Для проверки работы и состояния автоматических выключателей в энергосистемах используется различное испытательное оборудование. Как проверить автоматический выключатель включает в себя множество различных методов тестирования и типов тестеров. Это определит, как проверить автоматический выключатель с помощью различных инструментов тестирования, которые будут применяться для проверки оборудования в различных условиях или типах работы. Узнайте, как проверить автоматический выключатель с помощью различных наборов тестов, которые могут вам понадобиться.

Тестирование на различном оборудовании:

Чтобы понять, как проверить автоматический выключатель, требуется глубокое знание самого выключателя:

  • Как это работает
  • Его допуски,
  • Эталонные значения предыдущих тестов,
  • Исходные значения, с которыми можно сравнить фактические результаты, иногда определяемые графиком номинального времени,
  • Установленные настройки или исходные характеристики, предоставленные производителем

В этом смысле способ проверки автоматического выключателя становится анализом тенденций, поскольку результаты испытаний не всегда являются окончательными, а имеют смысл только по сравнению с предыдущими данными или результатами.

Проверка с помощью анализатора автоматических выключателей

Временные испытания различных операций отключения и включения выключателя являются эффективным способом проверки автоматического выключателя, анализируя не только время срабатывания, но и существенную синхронность полюсов при различных операциях. Это определяет, как тестировать автоматический выключатель с помощью различных моделей его работы, которые могут управляться напрямую из анализатора автоматического выключателя или инициироваться внешним сигналом, проверяя время размыкания или замыкания каждого полюса в одиночном или комбинированном режимах, и проверка возможной разницы между полюсами или несовпадения времени, что может привести к опасному отсутствию синхронизма.Как проверить автоматический выключатель с помощью анализатора автоматического выключателя, зависит также от типа возможных проблем, которые необходимо подтвердить, что приводит к проверке других характеристик, таких как возможный дребезг, надлежащая работа сопротивлений перед вводом, состояние катушек и механический анализ с использованием данных о скорости перемещения и ускорении контакта с использованием соответствующих преобразователей.

Проверка микроомметром

Автоматические выключатели обычно выдерживают огромное значение тока.Большее контактное сопротивление приводит к большим потерям, низкой пропускной способности по току и опасным горячим точкам в выключателе, поэтому проверка сопротивления с помощью микроомметров является другим способом проверки автоматического выключателя для выявления и предотвращения возможных проблем. Для проверки автоматического выключателя с помощью микроомметра также требуются надежные измерения и широкий диапазон инжекции с высокой мощностью, что позволяет использовать более длинные измерительные провода, меньше проблем с подключением и более точные измерения.

Тестирование с помощью сильноточного тестера первичного впрыска

Анализ характеристик времени срабатывания автоматических выключателей низкого напряжения и автоматических выключателей в литом корпусе выполняется с помощью подачи сильного тока, как способ проверки всей функциональности.Способ проверки автоматического выключателя этого типа зависит от его максимального номинального тока, настроек защиты от срабатывания и типов обратной кривой, которые определяют уровни срабатывания при перегрузке и коротком замыкании, а также временные задержки; все эти функции должны быть проверены с помощью соответствующего набора для проверки первичной подачи, способного имитировать соответствующие требуемые сильноточные замыкания и фиксировать реакцию выключателя. Система, которая легко модернизируется по мощности, позволяет тестировать автоматический выключатель в различных возможных ситуациях и диапазоне выключателей; как проверить автоматический выключатель такого типа, также требуется гибкая конструкция испытательного комплекта для успешного выполнения определенной работы с большим током, а также конструкция, позволяющая расположить его ближе к выключателю и, таким образом, уменьшить мощность, необходимую при меньшем испытании. ведет; это случай системы Raptor, модульной и гибкой системы первичного ввода, которая легко и быстро адаптирует свою мощность к нескольким высоким номинальным токам различных автоматических выключателей.

Преимущества тестирования автоматических выключателей

  • Быстрота и простота выполнения на месте
  • Цепи можно тестировать под нагрузкой или без нагрузки
  • Проверка работоспособности всего цикла отключения
  • Проверка общей синхронизации системы отключения
  • Определяет необходимость технического обслуживания
  • Часть комплексной программы диагностического обслуживания
  • Найти ранние признаки возможных проблем
  • Избегайте других проблем, кроме захвата деталей
  • Создайте базу данных тестовых записей для отслеживания тенденций
  • Выбрать плохих актеров



.

Добавить комментарий

Ваш адрес email не будет опубликован.
