То же самое происходит при окислении цоколя автоматических пробок, которые и сейчас часто встречаются в быту.

По этим же причинам и греются подключенные провода и на них оплавляется изоляция. Такой же результат может быть и из-за перегрузки, поэтому прежде чем принимать решение о замене автомата проверяйте проводку на утечки и короткие замыкания, а также потребление тока, сделать это можно токоизмерительными клещами.

Варианта в этом случае 2:

1. Если силовые контакты автоматического выключателя в удовлетворительном состоянии и исправны (что к сожалению, нельзя проверить на современных модульных изделиях для монтажа на din-рейку). То вероятно, что у вас плохой контакт в клеммниках. Не раз приходилось сталкиваться с такой проблемой, и она решалась извлечением всех проводов из клемм зачисткой жил и контактных поверхностей самих клеммников до характерного металлического блеска.

2. Проблема внутри автомата и в этом случае однозначно нужна замена

• Проблемы с включением. Случается, и так, что с виду нормальный и исправный автомат не включается. Выражается это либо в возврате флажка, когда он не фиксируется в верхнем положении. Здесь может быть, как поломка самого механизма, так и проблема с расцепителями. В любом случае единственное возможное решение — замена автомата.

Но это справедливо только в том случае если вы убедились в отсутствии коротких замыканий на линии. Сделать это можно как минимум прозвонив выходную фазу с нулём любой прозвонкой или мультиметром.

• Внешние дефекты. Это особенно важная проблема. Если автомат с виду почерневший или оплавленный – его нужно обязательно заменить, даже если он «вроде бы как» выполняет свои функции. В большинстве случаев электрик не может проверить автомат на срабатывание электромагнитного и теплового расцепителей, так как приборы для проверки стоят дорого, а нарочно делать КЗ неизвестного по исправности автомата просто опасно.

100% гарантии что внешние дефекты не повлияли на полноценность работы защитного аппарата нет, так как такой сильный нагрев, который к ним привел, не мог произойти просто так.

Как выбрать автомат

Основные характеристики любого автоматического выключателя следующие:

1. Номинальный ток (Амперы). Говорит о том какую нагрузку он выдержит. В быту наиболее распространены варианты — 6, 10, 16, 25, 32 ампера. Вводные автоматы могут быть и до 63А.

2. Время-токовая характеристика. Говорит о том, как быстро сработает автоматический выключатель и при какой кратности перегрузки по току. В домашних электрощитах чаще всего устанавливают автоматы классов B или C.

3. Ток короткого замыкания (КЗ). Определяет износостойкость контакта и их коммутационную способность. То есть какой максимальный ток короткого замыкания они могут разорвать. Наиболее распространены автоматы с током КЗ в 4.5-6 кА (тысяч ампер).

Нужно понимать по какой логике выбирают автоматы вообще. В первую очередь стоит помнить о том, что автоматы защищают ПРОВОДКУ, то есть кабель, который подключен к светильнику, розетке, электроплите. Это значит, что нужно учитывать не подключаемую нагрузку, а именно нагрузочную способность элементов цепи.

Например, для розеток ставят автоматы с номинальным током в 16А, а на свет достаточно 6-10А. При этом приборы с токовой характеристикой «B» подходит для любых бытовых электроприборов.

Такие токи взяты не с потолка, вам достаточно подойти к ближайшей розетке и посмотреть, что на ней написано. Если её номинальный ток составляет 16А (больше распространены сейчас), то автомат должен быть 16А, если на розетке написано 10А — не сложно догадаться на сколько ампер должен быть автомат (по самому слабому звену в цепи, даже если проложен кабель 4 мм²).

Также и со светильниками. Редкий патрон, в который вкручивают лампу, рассчитан на ток и 6А, а если учесть, что в большинстве случаев используют светодиодные лампы, то есть необходимость в больших токах.

И только вводной автомат может быть выбран с характеристикой «С» с целью обеспечения селективности защит, если не удаётся её обеспечить по номинальному току, например, когда ввод ограничен 16 амперами. Хотя это скорее всего противоречит требованиям ПТЭЭП (правила технической эксплуатации электроустановок потребителей) и ПУЭ (правила устройства электроустановок).

И напоследок поговорим о коммутационной способности автомата или тока короткого замыкания. Как уже было сказано, наибольшее распространение в быту получили автоматы способные коммутировать ток КЗ в 4,5 кА и в 6 кА. На лицевой панели автоматов они указаны в амперах, то есть 4500 или 6000 А соответственно.

Реальные же значения токов коротких замыканий в домашней электросети лежат в пределах 100-200 ампер, реже больше. Это значит, что подойдут автоматы с обозначением 4500 (4.5 кА). Однако, разные специалисты утверждают, что лучше ставить автоматы с током КЗ в 6000 (6.0 кА), из соображений, что его исполнение будет надежнее и качественнее.

Услуги электрика Харьков!

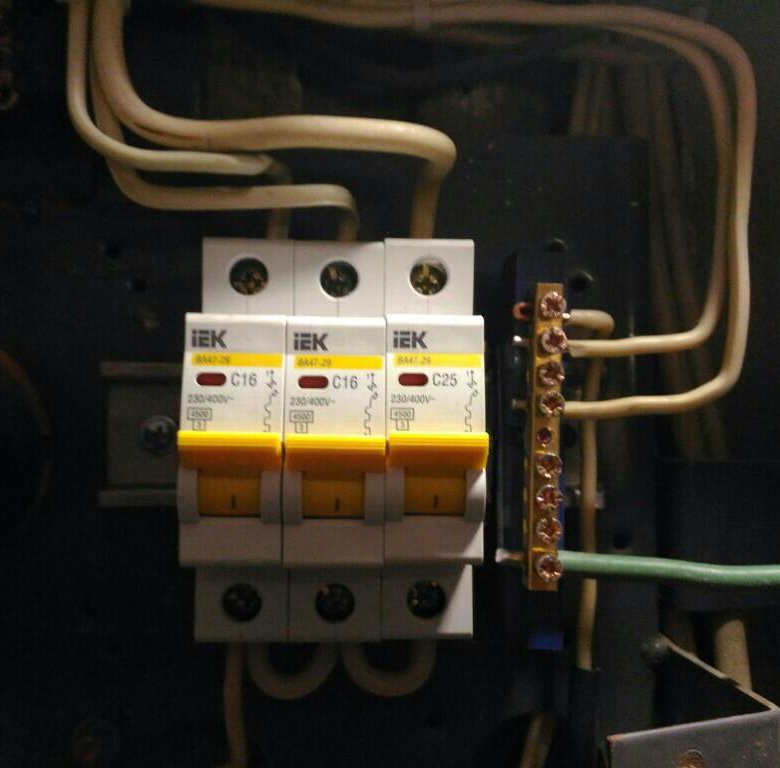

Автомат для замены старого в электрощите, как его правильно выбрать

Автомат для замены старого в электрощите, как его правильно выбрать

Электрощит – это компактная, удобная и эстетичная внешне панель, предназначенная для модульного монтажа на ней специальных приборов, обеспечивающих прием электрического тока от внешней, общей высоковольтной сети, и служащих для распределения его по сети внутренней — внутри дома, дачи или квартиры.

Ничто не вечно в этом мире и автоматические выключатели которые работают в домашних электрощитах рано или поздно выходят из строя. Начинаются проблемы с электроснабжением, они постоянно выбивают или вовсе не работают. В этой статье я расскажу, как правильно выбрать автомат для замены старого в электрощите. Чтобы предотвратить высказывания «экспертов» о стиле изложения в статье заранее отмечу, что она ориентирована на домашнего мастера, который захотел отревизировать электрощит.

5 признаков того, что нужно заменить автоматический выключатель

Для начал рассмотрим, как определить исправность автомата и причины, по которым возникают неисправности. Есть 5 основных проблем с автоматическими выключателями в электрощитах, если рассматривать их на бытовом уровне и простым языком, разумеется.

1. Ложные срабатывания и отключения при прежней нагрузке.

2. Флажок автомата не взводится при попытке включения, заклинен или возвращается в отключенное состояние.

3. Корпус выключателя обуглился, почернел или его повело, заметны следы оплавления.

4. Сошла изоляция с подключенных к нему проводов и проблемы с постоянными срабатываниями.

5. Флажок взводится, но напряжения нет.

Начал выбивать автомат, при том, что нагрузка не изменилась. Наблюдается периодическое отключение автоматического выключателя, при этом вы не используете новых электроприборов и не стали подключать больше потребителей одновременно? Вероятно, что пора его заменить или хотя бы попробовать зачистить и протянуть контакты в клеммниках.

Дело в том, что плохой контакт представляет собой повышенное переходное сопротивление в месте соприкосновения токоведущих частей.

То же самое происходит при окислении цоколя автоматических пробок, которые и сейчас часто встречаются в быту.

По этим же причинам и греются подключенные провода и на них оплавляется изоляция. Такой же результат может быть и из-за перегрузки, поэтому прежде чем принимать решение о замене автомата проверяйте проводку на утечки и короткие замыкания, а также потребление тока, сделать это можно токоизмерительными клещами.

Варианта в этом случае 2:

1. Если силовые контакты автоматического выключателя в удовлетворительном состоянии и исправны (что к сожалению, нельзя проверить на современных модульных изделиях для монтажа на din-рейку). То вероятно, что у вас плохой контакт в клеммниках. Не раз приходилось сталкиваться с такой проблемой, и она решалась извлечением всех проводов из клемм зачисткой жил и контактных поверхностей самих клеммников до характерного металлического блеска.

2. Проблема внутри автомата и в этом случае однозначно нужна замена.

Проблемы с включением

Случается, и так, что с виду нормальный и исправный автомат не включается. Выражается это либо в возврате флажка, когда он не фиксируется в верхнем положении. Здесь может быть, как поломка самого механизма, так и проблема с расцепителями. В любом случае единственное возможное решение — замена автомата.

Но это справедливо только в том случае если вы убедились в отсутствии коротких замыканий на линии. Сделать это можно как минимум прозвонив выходную фазу с нулём любой прозвонкой или мультиметром.

Внешние дефекты

Это особенно важная проблема. Если автомат с виду почерневший или оплавленный – его нужно обязательно заменить, даже если он «вроде бы как» выполняет свои функции. В большинстве случаев электрик не может проверить автомат на срабатывание электромагнитного и теплового расцепителей, так как приборы для проверки стоят дорого, а нарочно делать КЗ неизвестного по исправности автомата просто опасно.

100% гарантии что внешние дефекты не повлияли на полноценность работы защитного аппарата нет, так как такой сильный нагрев, который к ним привел, не мог произойти просто так.

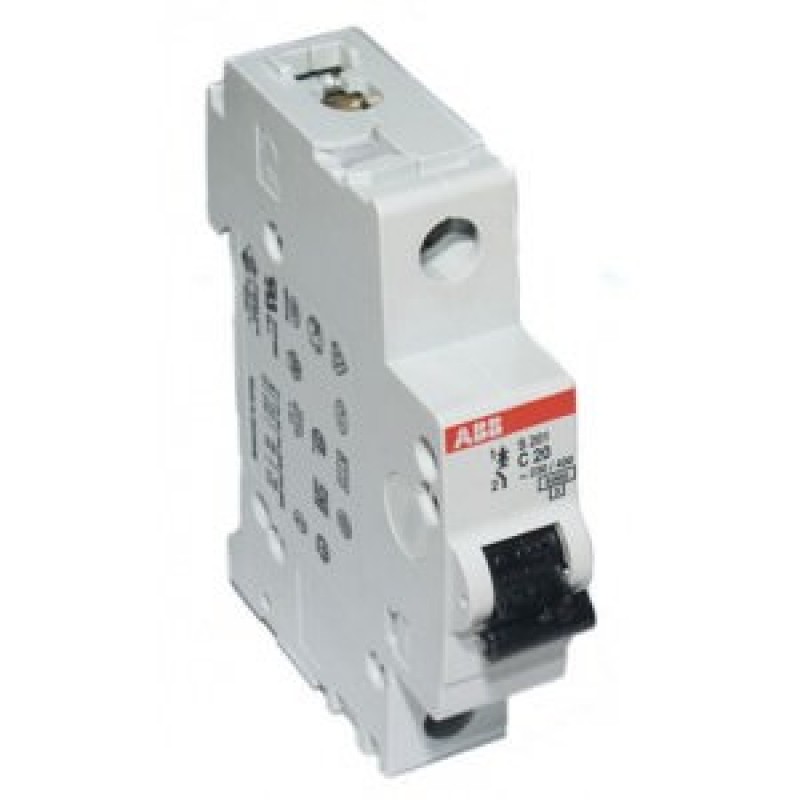

Как выбрать автомат

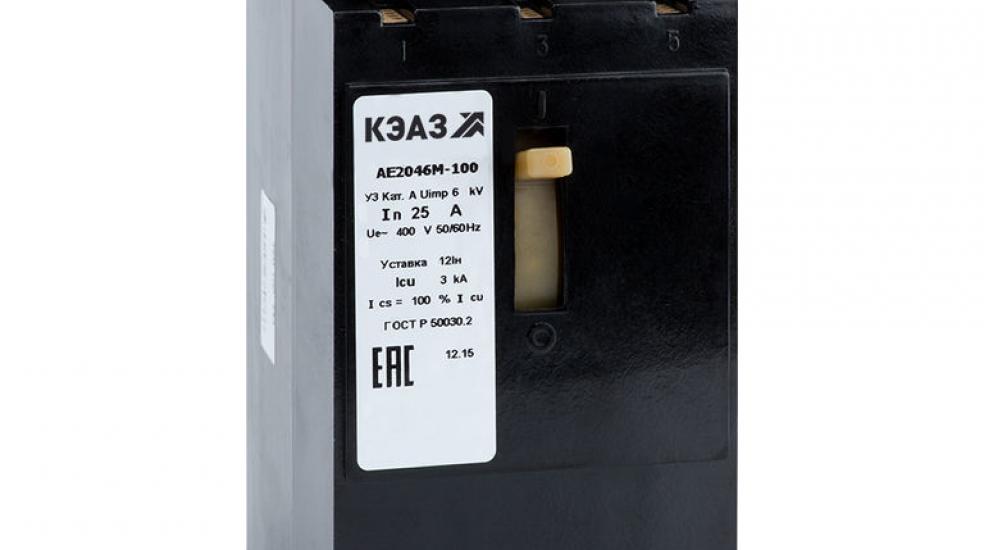

Основные характеристики любого автоматического выключателя следующие:

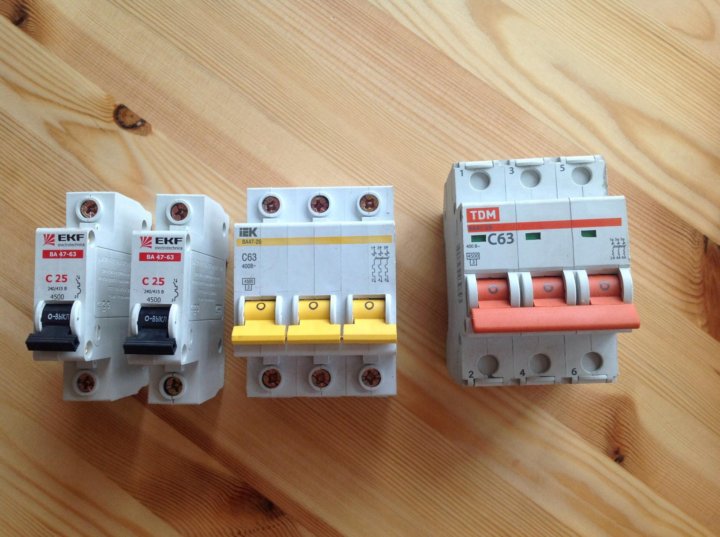

1. Номинальный ток (Амперы). Говорит о том какую нагрузку он выдержит. В быту наиболее распространены варианты — 6, 10, 16, 25, 32 ампера. Вводные автоматы могут быть и до 63А.

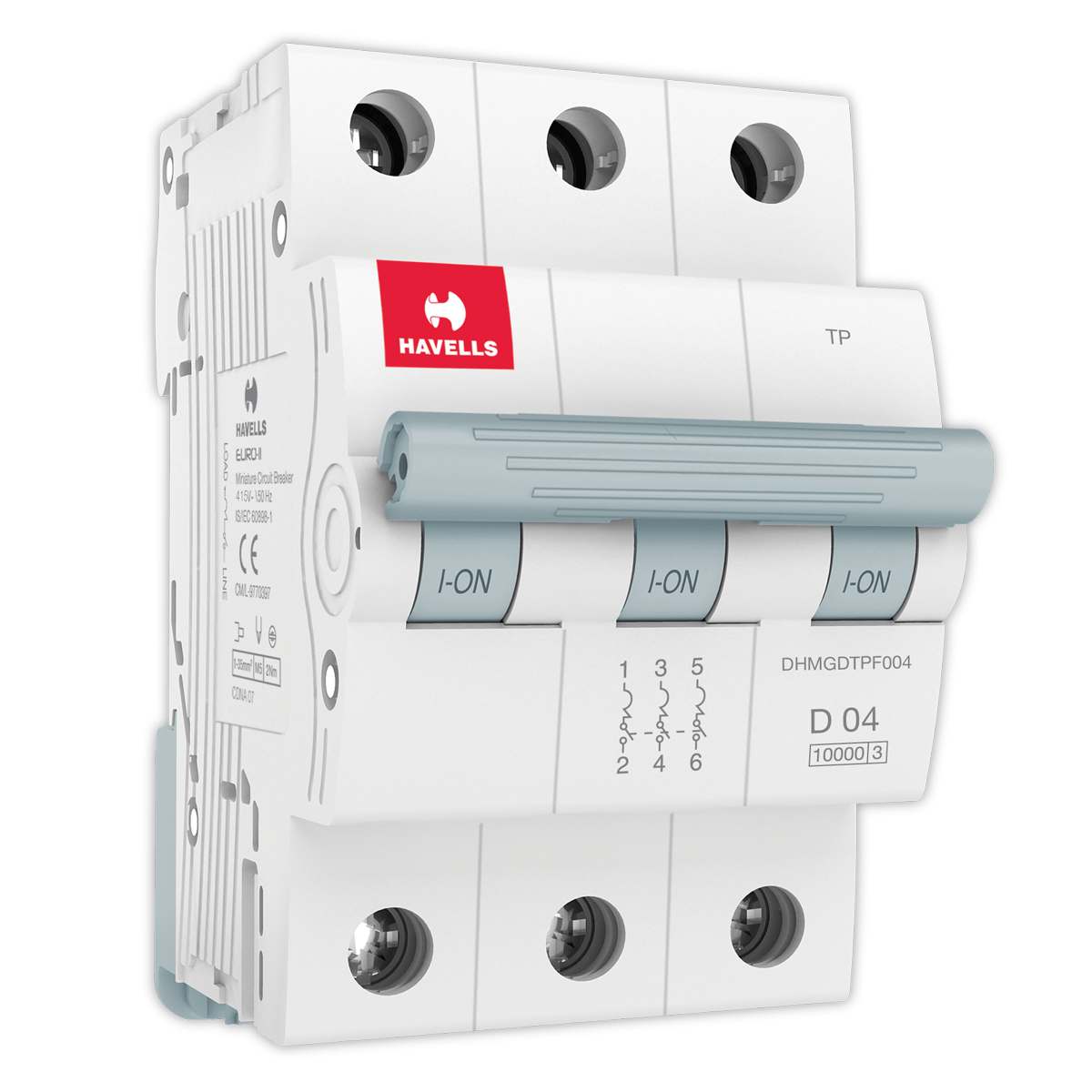

2. Время-токовая характеристика. Говорит о том, как быстро сработает автоматический выключатель и при какой кратности перегрузки по току. В домашних электрощитах чаще всего устанавливают автоматы классов B или C.

3. Ток короткого замыкания. Определяет износостойкость контакта и их коммутационную способность. То есть какой максимальный ток короткого замыкания они могут разорвать. Наиболее распространены автоматы с током КЗ в 4.5-6 кА (тысяч ампер).

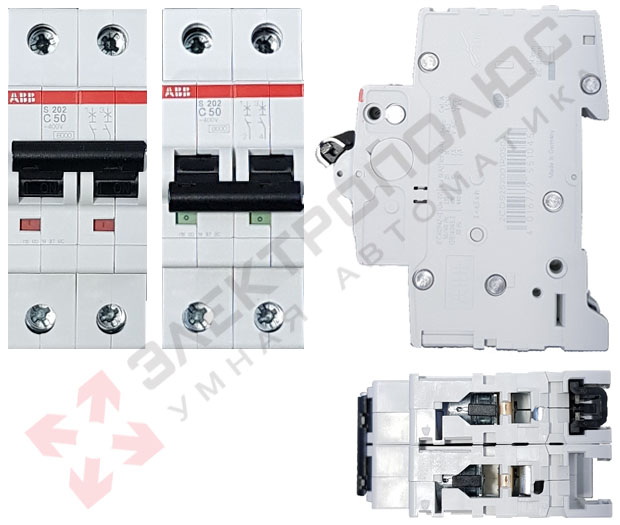

Итак, у вас вышел из строя автоматический выключатель и вам нужно пойти в магазин и купить новый с такими же характеристиками как у предыдущего, что может быть проще? Но рассмотрим 2 ситуации.

1. Маркировка стёрта, выгорела, оплавилась и её не видно.

2. Щит монтировали не вы и не уверены в правильности выбора его комплектующих.

В обоих ситуациях нужно понимать по какой логике выбирают автоматы вообще. В первую очередь стоит помнить о том, что автоматы защищают ПРОВОДКУ, то есть кабель, который подключен к светильнику, розетке, электроплите. Это значит, что нужно учитывать не подключаемую нагрузку, а именно нагрузочную способность элементов цепи.

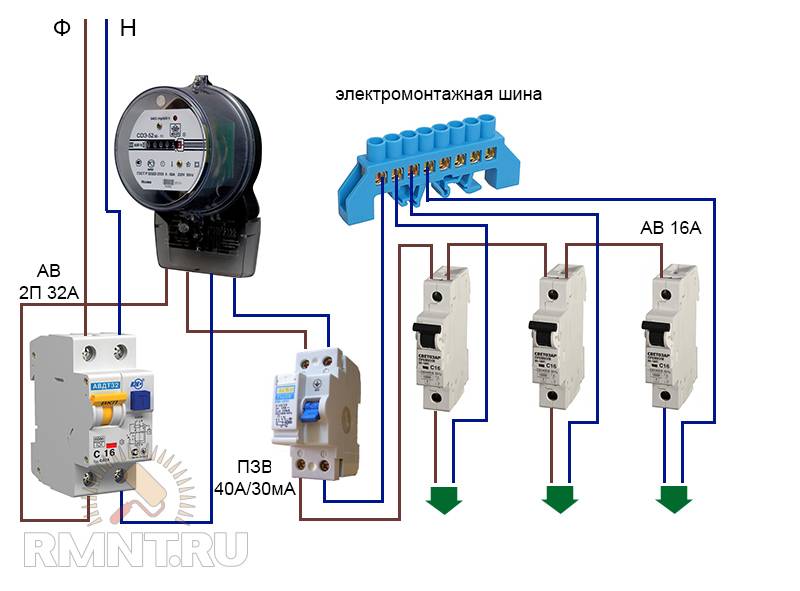

Для розеток ставят автоматы с номинальным током в 16А, а на свет достаточно 6-10А. При этом приборы с токовой характеристикой «B» подходит для любых бытовых электроприборов.

Такие токи взяты не с потолка, вам достаточно подойти к ближайшей розетке и посмотреть, что на ней написано. Если её номинальный ток составляет 16А (больше распространены сейчас), то автомат должен быть 16А, если на розетке написано 10А — не сложно догадаться на сколько ампер должен быть автомат (по самому слабому звену в цепи, даже если проложен кабель 4 мм²).

Также и со светильниками. Редкий патрон, в который вкручивают лампу, рассчитан на ток и 6А, а если учесть, что в большинстве случаев используют светодиодные лампы, то необходимость в больших токах.

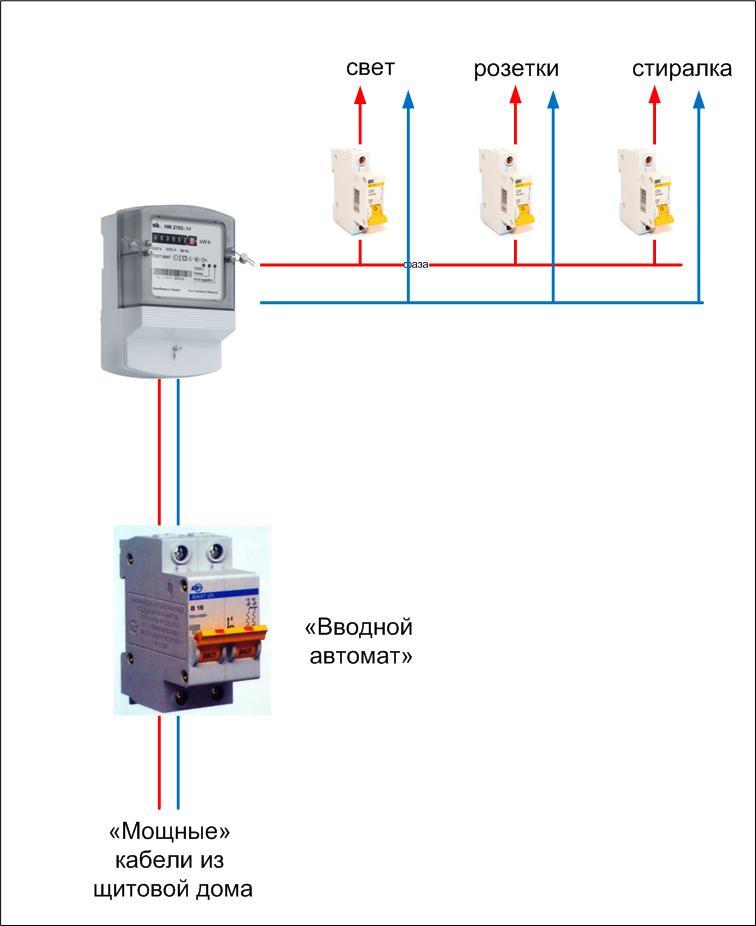

И только вводной автомат может быть выбран с характеристикой «С» с целью обеспечения селективности защит, если не удаётся её обеспечить по номинальному току, например, когда ввод ограничен 16 амперами. Хотя это скорее всего противоречит требованиям ПТЭЭП (п. 28.4) и ПУЭ (п. 1.7.79, 7.3.139).

Вообще выбор автоматического выключателя очень сильно зависит от токов коротких замыканий, а те, в свою очередь, от сопротивления петли фаза-ноль. Согласно вышеуказанным пунктам при КЗ автомат должен отключится не более чем за 0,4 секунды (по ПУЭ), при этом ток КЗ должен превышать уставку электромагнитного расцепителя (3…5 для ВТХ типа «B» и 5…10 раз для «C») на 10% (согласно ПТЭЭП).

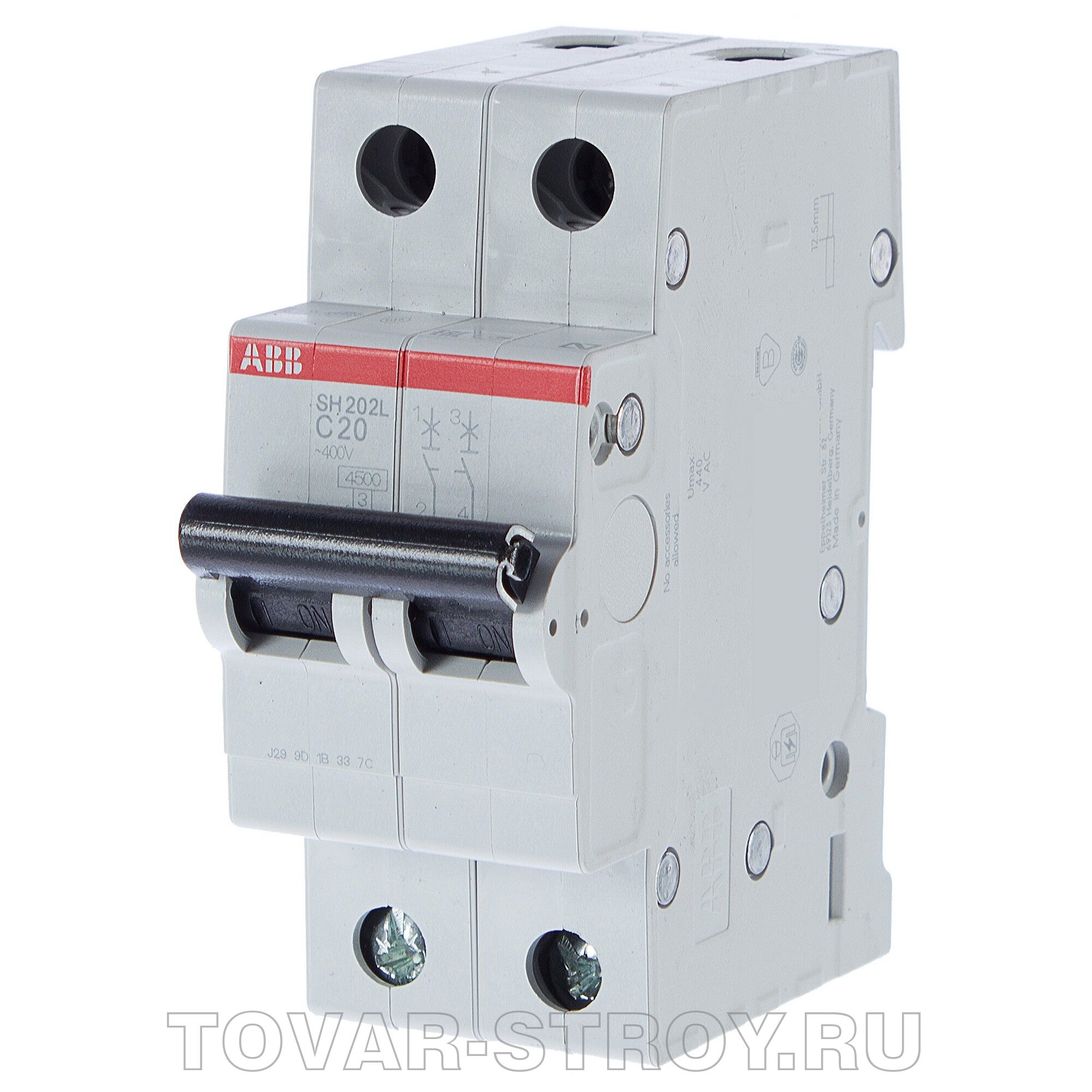

И напоследок поговорим о коммутационной способности автомата или току короткого замыкания. Как уже было сказано, наибольшее распространение в быту получили автоматы способные коммутировать ток КЗ в 4,5 кА и в 6 кА. На лицевой панели автоматов они указаны в амперах, то есть 4500 или 6000 А соответственно.

Реальные же значения токов коротких замыканий в домашней электросети лежат в пределах 100-200 ампер, реже больше. Это значит, что подойдут автоматы с обозначением 4500 (4.5 кА). Однако, разные специалисты утверждают, что лучше ставить автоматы с током КЗ в 6 кА, из соображений, что его исполнение будет надежнее и качественнее.

Заключение

Итак, подведем итоги, как выбрать автомат для замены? Все вышеописанное я свел в простую таблицу выше.

Ранее ЭлектроВести писали, что ПАО “Укрэлектроаппарат” (Хмельницкий), крупное предприятие трансформаторостроения Украины, в 2018 году планирует увеличить производство электрических трансформаторов на 15% по сравнению с 2017 годом, когда их было выпущено 2,722 тыс. шт., комплектных трансформаторных подстанций (КТП) на 14% (в 2017 году – 198 шт. ).

По материалам: electrik.info.

Неисправности автоматических выключателей, их причины и способы устранения

Современные автоматические выключатели не предназначены для ремонта потому что поставляются в неразборном корпусе. Производитель предполагает их замену, в то же время автоматы типа АП отечественного производства предполагали не только разборку, а регулировку, при определенной сноровке вы могли собрать из нескольких неисправных один вполне рабочий. Из статьи вы узнаете, какие бывают неисправности автоматических выключателей и способы их устранения. Рассматриваемые автоматы используют в электрических цепях напряжением до 1000 В, для защиты стояков и питающих линий.

Как устроен аппарат защиты

Чтобы разобраться в причинах всех неисправностей, нужно рассмотреть устройство автомата. Он состоит из пары силовых контактов, теплового разъединителя и электромагнитного разъединителя.

Тепловой разъединитель срабатывает медленно, при незначительном (до 2 и более раз в зависимости от время-токовой характеристики конкретного автоматического выключателя) превышении номинального тока. Электромагнитный — при коротком замыкании или превышении тока в несколько раз, срабатывает за доли секунды. С первого взгляда может показаться, что ломаться здесь нечему, но давайте рассмотрим каждую из упомянутых неисправностей отдельно.

Основные проблемы у автоматов

У автомата всего лишь три основных неисправности:

1. Выбивает.
2. Не выключается.
3. Не взводится.

Автомат выбивает — это значит что у вас либо внезапно, без явных на то причин, исчезает напряжение, либо при включении нагрузки в одну из цепей происходит отключение питающей сети. Не включаться автомат также может по разному:

• При взведении рычага он сразу же опускается вниз, напряжение появляется кратковременно или не появляется вообще.
• Рычаг заклинил и совсем не взводится и не работает.
• Если вы услышали запах гари или от автоматического выключателя отгорели провода, его нужно отключить прежде чем приступать к ремонту, но рычаг просто не сдвигается с места, как описано в предыдущем пункте, только во включенном положении.

Автомат выбивает без видимых причин

Периодическое выбивание автоматического выключателя связано с работой теплового разъединителя или скачками напряжения в питающей электросети. С последней причиной вы ничего не можете поделать, разве что поставить по входу до автомата стабилизатор напряжения, но это дорого. А вот выключение по тепловому разъединителю связано с длительным, но незначительным по величине превышением номинального тока.

Чаще всего это не является неисправностью автоматического выключателя, а скорее неправильное его использование. В первую очередь следует узнать, на какой ток он рассчитан, это написано на лицевой панели. Затем посчитать суммарный потребляемый ток электроприборами, которые через него запитаны. Если ток не указан на приборах, на них должна фигурировать потребляемая мощность, в таком случае разделите количество Вт на 220 В, тогда вы узнаете количество Ампер через автомат.

Если полученный результат превышает номинал автомата — он будет размыкаться. Если автомат гудит или трещит — это признак его перегрузки.

Решение: Снизить потребление питаемой линии, включать мощные приборы по очереди.

Если же номинал автоматического выключателя подобран правильно, дело в другом. Тепловой разъединитель на то и тепловой, чтобы размыкаться при перегреве, а источником тепла могут стать подгоревшие силовые контакты (как на фото ниже) или не затянутые в клеммниках провода. И то и другое приводит к повышению контактного сопротивления, и нагреву, так как корпус закрыт, теплу деваться некуда, пластина тепловой защиты постепенно нагревается, со временем она разомкнется.

Решение: Проверить затяжку провода, извлечь, при необходимости зачистить их от окислений и нагара, а затем затянуть по новой. Контакты без разборки автомата не почистить, эту неисправность лучше не “лечить”, а заменить автоматический выключатель. Чтобы его разобрать можно высверлить заклепки и раскрыть корпус, но вы рискуете его не собрать или собрать с ошибками, с перекосом и механическими дефектами, что затруднит корректную работу.

Перегрев может получится и от находящихся рядом с АВ источниками тепла в самом щитке. Проверьте рукой температуры окружающих приборов, возможно греется что-то рядом.

Срабатывание при включении нагрузки

Если неисправность возникает при включении какой-то из цепей, например света — неисправность наверняка в светильнике или проводке, ведущей к нему. Из-за нарушения целостности изоляции кабеля или соединений возникло короткое замыкание.

Решение: Диагностика и ремонт заключается в отключении основного кабеля линии и замещении его временным, если помогла — значит вам предстоит ревизия и ремонт проводки.

Моментальное отключение автомата связано с работой электромагнитной защиты. Он не фиксируется во включенном положении из-за внутренних проблем с той же электромагнитной защитой. Проверить исправность автомата можно, заменив его заведомо исправным, с тем же номинальным током и чувствительностью — если все заработало исправно, причина именно в нем.  Если автоматический выключатель не взводится без напряжения, при этом КЗ отсутствует — нужна его замена.

Автоматический выключатель не включается

Если вы поднимаете рычаг вверх, но автоматический выключатель не включается, и рычаг моментально падает вниз — виной этому либо механический износ узлов автомата, либо наличие КЗ. Проверить это можно, прозвонив питающую фазу на ноль низкоомной прозвонкой, например, контрольной лампочкой, либо омметром. Высокоомная прозвонка (например светодиодная контролька) может ввести вас в заблуждение и цепь может звониться через нагрузку (лампочки, ТЭНы или электродвигатели). Если цепь замкнута — значит имеет место пробой изоляции кабелей.

Решение: Устранение неисправности производить заменой кабеля или восстановлением изоляции. Если КЗ нет, то замена автомата.

Рычаг заклинил

Другое дело, когда вы не можете сдвинуть с нижнего положения рычаг автомата, значит механизм привода контактов заклинило. Эта неисправность может случиться при отключении под нагрузкой, если возникла сильная дуга и ее брызги заклинили подвижный контакт, а вернее его узлы или он впаялся в корпус.

Решение: Взяться за рычажок поближе к основанию и сильно, но плавно поднимать вверх, при этом возникает вероятность отломать его. В дальнейшем вы не сможете пользоваться таким автоматом. Еще вероятно заклинивание в дальнейшем, тогда автомат следует заменить. Вероятность успеха в этой процедуре 50%, на практике часто отламывается рычаг, особенно если это происходит на морозе.

Автомат не отключается при КЗ

Причины отсутствия реакции на КЗ может быть две. Первая — залипли контакты. Из-за нагрева и образовании дуг при размыканиях контакты прилипли друг к другу. Вторая — заклинил механизм электромагнитного разъединителя.

Решение: Если автомат не срабатывает при коротких замыканиях — попробовать с усилием разорвать контакты, если не получилось, то заменить автомат.

Как продлить жизнь автоматическому выключателю

Запомните два совета:

• Не перегружайте защищаемую линию током выше номинального.
• Не выключайте автомат под нагрузкой.

Если с первым советом всё понятно, то второй немного сложнее. Когда через контакты протекает ток и вы собираетесь их разъединить возникает дуга. Это происходит по причине истинности законов коммутации: “Ток в индуктивности не может прекратится моментально”.

Даже если нагрузка активная, например обогреватель, кабеля имеют свою паразитную индуктивность. Еще более опасно размыкать автоматический выключатель, если к нему подключена нагрузка типа электродвигателей или осветительных сетей с большим количеством дросселей (ДРЛ, ДНат, ЛЛ) — индуктивность еще большая, дуга тоже. Отсюда дефекты контактов, их обугливание, ускоренный износ и залипание.

Мы ознакомились с тем, какой дефект чем вызван. Автоматические выключатели служат довольно долго, если работают в пределах номинальных условий. Ремонту современные автоматы не подлежат, поэтому мы не рекомендуем разбирать их, лучше замените, на качественный аналог, например Moeller или ABB. Для бытовых приборов и активной нагрузки используйте автоматы с буквой B, для подключения нагрузки со значительными пусковыми токами (двигателя) лучше подойдут аппараты с буквой D, а цифра после буквы обозначает величину допустимого тока. Не допускайте подключения окисленных проводов и всегда затягивайте клеммы. Придерживаясь данных советов, неисправности автоматических выключателей буду возникать гораздо реже, и вам не придется беспокоиться за безопасность эксплуатации проводки в квартире либо доме.

Напоследок рекомендуем просмотреть полезное видео по теме:

Наверняка вы не знаете:

Кабели и автоматы – как правильно выбрать

Грамотный монтаж электрической проводки гарантирует ее безотказность на 50-70 лет. Чтобы достичь именно такого эффекта необходимо знать несколько ключевых правил её прокладки. К примеру, правильно подобранное сечение кабеля – залог безопасности и долговечности электросистемы, рассчитанной на решение определенных задач. А еще в схеме должна быть предусмотрена его защита от перенапряжения – данную функцию выполняет автомат, чувствительность которого очень важный фактор показана в таблице.

Расчет электроснабжения, в том числе автоматический выбор сечения кабеля и номиналов автоматов, можно провести в программе CAD5D. Одновремено с этим определяется оптимальная комплектация щитка и другие параметры электромонтажа. А, чтобы понять все преимущества этого уникального ПО, стоит рассмотреть принцип выполнения расчетов вручную.

Тип нагрузки	Кол-во точек потребления	Сечение кабеля, мм2	Автомат рекомендуемый, А	Автомат максимальный, А
Освещение и подстветка	до 8	1,5	10	16
Розетки до 16 А	до 5 до 8	1,5 2,5	10 16	16 20
Выделенные линии для эл. приборов до 10 А	1	1,5	10	16
Выделенные линии для эл. приборов повышенной мощности до 16 А	1	2,5	16	20
Выделенные линии для эл. приборов повышенной мощности до 32 А	1	6 (1 фаза) 2,5 (3 фазы)	32 16	40 20
Электроводонагреватель накопительного типа	по необходимости	2,5	16	20
Оборудование управления и контроля	1	1,5	от 2 до 6	16
Элетроотопление	2250 Вт 3500 Вт 4500 Вт 5750 Вт 7250 Вт	1,5 2,5 4 6 10	10 16 25 32 40	16 20 32 40 50

От чего зависит выбор сечения кабеля

Главная задача сохранности изначальных функциональных возможностей электрокабеля – недопущение его перегрева. Это решается очень просто, если на 1 мм2 будет оказываться нагрузка в виде длительного суммарного тока не превышающая 9 Ампер. При переводе этого показателя в более привычную для обывателя величину – мощность, получится, что условный кабель сечением 1 мм2 может служить для питания электроприборов с потребляемой мощностью до 2 кВт. Если такие числовые трансформации вызывают затруднения, а специальный онлайн калькулятор в нужный момент недоступен, стоит просто запомнить несколько простых правил.

• Кабель для освещения – сечение жилы 1,5 мм2.
• Кабель для всех розеток, кондиционера, лоджий – сечение жилы 2,5 мм2.
• Кабель для электродуховок – сечение жилы 4 мм2.
• Кабель для варочных панелей и проточных электроводонагревателей – сечение жилы 6 мм2.

Важно! Кабель, питающий розетки и систему осветительных приборов, может разрываться, иметь разветвления и соединения. А все другие, из представленного выше перечня, должны быть цельными. Это значит, что для организации питания, скажем, духовки должна быть проложена специальная линия из кабеля с сечением 4 мм2 прямо от щитка, причем с установкой отдельного автомата. Это стандарт и нет такой ситуации, которая бы позволила от него отступить и организовать ответвления для питания других силовых приборов. Любой стык на такой линии – это минус к долговечности и надежности.

Чем опасен перегрев кабеля

Итак, аксиома – электрический кабель при работе не должен нагреваться. И дело не в том, что он мгновенно расплавиться. На практике все происходит несколько иначе. Сначала идет разрушение изоляции – она становится хрупкой, а затем разваливается, в буквальном смысле слова. Хуже всего, что этот процесс скрыт от глаз – провод спрятан в стену. При следующем нагреве осыпавшаяся защита уже не будет выполнять изолирующую функцию, провода изогнуться и будут касаться друг к другу. Последствия этого очевидны: как минимум, короткое замыкание приведет к проблемам с электроснабжением, а как максимум – возможен пожар.

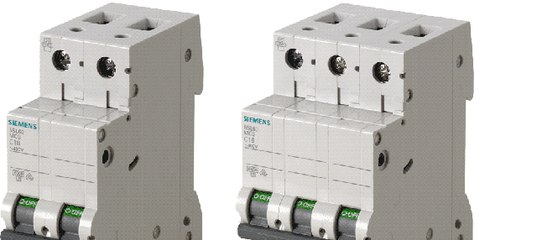

Как подобрать автомат

Задачи

Не допустить перегрев кабеля позволит автомат. Если говорить о его эксплуатационной нагрузке простыми словами, то автомат должен выключиться раньше, чем начнется, нагрев проводки. Однако, этот момент не должен наступать слишком рано, иначе возникнет такая ситуация, что при малейшей нагрузке система будет «вырубаться». И получиться, что электропроводка в отличном состоянии, а пользоваться ней нельзя.

Важно! Автомат должен защищать именно электрокабель, в момент скачка напряжения в сети, а не варочную панель или холодильник.

Как устроен

Обращаем внимание, что ни один автомат не отключается при тех показателях, которые указаны на его корпусе. Чтобы понять причину этого, необходимо понимать схему его устройства. Обратите внимание на рисунок ниже.

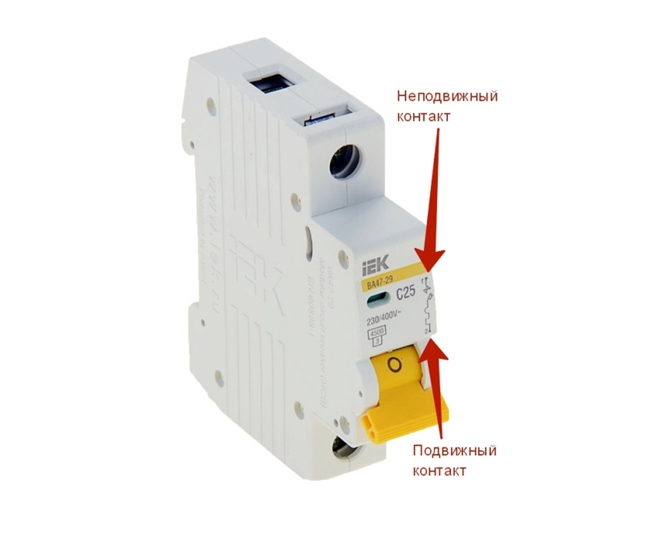

1. Вкл/Выкл.
2. Клеммы винтовые.
3. Контакт неподвижный.
4. Контакт подвижный.
5. Электромагнитный расцепитель.
6. Тепловой расцепитель.

При работающем автомате подвижный контакт (4) замыкает цепь, при выключении –размыкает. Управляют ним расцепители – электромагнитный (5) и тепловой (6).

Электромагнитный расцепитель имеет вид индукционной катушки с сердечником. Через нее протекает ток во много раз превышающий номинальный ток, обозначенный на автомате. Естественно в катушке образуется сильное магнитное поле, под его воздействием подвижный контакт мгновенно притягивается, цепь разрывается и воздействие на проводку прекращается.

Тепловой расцепитель – деталь в виде биметаллической пластины. Протекающий электроток ее нагревает. Если величина тока увеличивается в 1,5 и больше раза по сравнению с номинальным значением, пластина изгибается, что провоцирует срабатывание механизма расцепления.

Чувствительность

Этот параметр крайне важен для того, кто будет пользоваться электрической системой на конкретном объекте. Возьмем в качестве примера, обычную квартиру. Для выбора предложены три автомата с номинальным напряжением в 10 А категорий B, С, D, а также справочные данные указанные в таблице ниже:

Если в сеть подан повышенный ток, то каждый из автоматов сработает при показателях >30 А, >50 А и >100 А соответственно. Казалось бы, к чему такие сложности. Выбираешь наиболее чувствительный автомат и будь спокоен – электрика дома под надежной защитой. Чуть превышение нагрузки – автомат сработал и все отлично. Но, реальная жизнь, как всегда, вносит свои коррективы. Во-первых, элементы большей чувствительности стоят дороже, а во-вторых, быстрое срабатывание системы может внести неудобства в жизнь.

К примеру, такой бытовой прибор, как пылесос в нормальном режиме работает на токе 9 А, а вот в момент запуска этот показатель может увеличиваться пятикратно – до 45 А. Запитывается пылесос из розетки, к которой ток подается проводом с сечением 2,5 мм2. Как мы указывали в начале статьи, каждый 1 мм2 провода выдерживает ток равный 9 А. Как рассчитать, сколько выдержит кабель в смоделированной нами ситуации? Ничего сложного: 2,5 * 9 = 22,5 А. Оптимальный автомат в этом случае на 16 А.

Использованная для раскрытия темы таблица, безусловно, неполная. Существуют автоматы и большей чувствительности – A, K И Z, но они в бытовом секторе практически не используются.

Тепловые потери от электрического оборудования

Тепловые потери в окружающий воздух от некоторых типовых электрических устройств указаны ниже:

Трансформаторы

Трансформаторы в целом являются высокоэффективными, и большие силовые трансформаторы – 100 МВА и больше – могут быть более 99% КПД. Меньшие трансформаторы – например, используемые в бытовой электронике – могут иметь КПД менее 85% .

Тепловые потери для

• 150 кВА и менее: 50 Вт / кВА (прибл.5%)
• 150 – 500 кВА: 30 Вт / кВА (прибл. 3%)
• 500 – 1000 кВА: 25 Вт / кВА (прибл. 2,5%)
• 1000 – 2500 кВА: 20 Вт / кВА (прибл. 2%)
• более 2500 кВА: 15 Вт / кВА (прибл. 1,5%)

Коммутационный аппарат – автоматические выключатели

• Выключатель низкого напряжения 0-40 А: 10 Вт
• Выключатель низкого напряжения 50-100 А: 20 Вт
• Низковольтный выключатель 225 А: 60 Вт
• Низковольтный выключатель 400 А: 100 Вт
• Низковольтный выключатель 600 А: 130 Вт
• Низковольтный выключатель 800 А: 170 Вт
• Низкий выключатель напряжения 1600 А: 460 Вт
• Выключатель низкого напряжения 2000 А: 600 Вт
• Выключатель низкого напряжения 3000 А: 1100 Вт
• Выключатель низкого напряжения 4000 А: 1500 Вт
• Выключатель / переключатель среднего напряжения 600 А: 1000 Вт
• Выключатель / переключатель среднего напряжения 1200 Ампер: 15 00 Вт
• Выключатель / переключатель среднего напряжения 2000 А: 2000 Вт
• Выключатель / переключатель среднего напряжения 2500 А: 2500 Вт

Центры управления двигателями

• Секция: 500 Вт на секцию
• Пускатели низкого напряжения, размер 00 : 50 Вт
• Пускатели низкого напряжения, размер 0: 50 Вт
• Пускатели низкого напряжения, размер 1: 50 Вт
• Пускатели низкого напряжения, размер 2: 100 Вт
• Пускатели низкого напряжения, размер 3: 130 Вт
• Пускатели низкого напряжения, размер 4 : 200 Вт
• Пускатели низкого напряжения, размер 5: 300 Вт
• Пускатели низкого напряжения, размер 6: 650 Вт
• Пускатели среднего напряжения, размер 200 А: 400 Вт
• Пускатели среднего напряжения, размер 400 А: 1300 Вт
• Пускатели среднего напряжения мощность 700 А: 1700 Вт

Частотно-регулируемый привод

• Частотно-регулируемый привод: 2-6% от номинального значения кВА ting
• Автобусный канал: 0. 015 Вт / фут А
• Конденсаторы: 2 Вт / кВАр

NOCO – Интеллектуальное зарядное устройство на 10 А

Вы экономите 20%

99.95

Рекоменд. Цена $ 124,95

В наличии

UPC: 0-46221-19005-2
3. 99 фунтов | 4,41 × 4,76 × 9,10

Представляем совершенно новый GENIUS10, одно из самых мощных, высокопроизводительных, энергоэффективных и компактных зарядных устройств.GENIUS10 – это зарядное устройство на 6 и 12 В, устройство для обслуживания аккумуляторов и десульфатор аккумуляторов на 10 А для свинцово-кислотных автомобильных, морских аккумуляторов и аккумуляторов глубокого цикла, включая заливные, гелевые, AGM и необслуживаемые. , плюс литий-ионные аккумуляторы.

• Встречайте GENIUS10 – Похож на G7200, только лучше. Он на 17% меньше и обеспечивает на 115% больше энергии. И это проще и проще в использовании, чем когда-либо прежде.
• Делайте больше с Genius – Предназначен для 6- и 12-вольтных свинцово-кислотных автомобильных, морских аккумуляторов и аккумуляторов глубокого разряда, включая заливные, гелевые, AGM и необслуживаемые, а также литий-ионные аккумуляторы.
• Наслаждайтесь прецизионной зарядкой – встроенный термодатчик определяет температуру окружающей среды и изменяет заряд, чтобы исключить чрезмерную зарядку в жарком климате и недостаточную зарядку в холодном климате.
• Зарядка разряженных батарей – заряжает разряженные батареи до 1 В. Или используйте совершенно новый режим Force Mode, который позволяет вам взять на себя управление и вручную начать заряжать разряженные батареи до нуля вольт.
• Просто настроить и использовать – Подключите, подключите к аккумулятору, выберите режим зарядки и начните заряжать аккумулятор.Полностью автоматическое, беспроблемное зарядное устройство для круглогодичного использования.
• Восстановите аккумулятор – обнаруживает сульфатирование и расслоение кислоты и восстанавливает потерянные характеристики для более сильного запуска двигателя и увеличения срока службы аккумулятора.
• Совместим со всеми типами транспортных средств – заряжайте и обслуживайте автомобили, мотоциклы, газонокосилки, квадроциклы, тракторы, грузовики, внедорожники, лодки, классические автомобили, хот-роды и многое другое – вы называете это.
• ПРЕДУПРЕЖДЕНИЕ: Предложение Калифорнии 65

71% рецензентов рекомендуют этот товар

Multi-Voltage.

Многофункциональный дизайн, позволяющий заряжать разными способами. Легко заряжайте несколько аккумуляторов с напряжением (свинцово-кислотные и литий-ионные аккумуляторы на 6 и 12 В) , химические (заливные, гелевые, необслуживаемые и AGM аккумуляторы) и типов (стартер, глубокого цикла, морской, силовой спорт и многое другое).

Наше самое мощное, эффективное и компактное зарядное устройство.

Компактное, но мощное зарядное устройство.Сочетание электротехники и промышленного дизайна превращает мощное зарядное устройство в крошечный корпус. В GENIUS10 используется высокочастотная технология переключения для эффективного преобразования мощности переменного тока в безопасную мощность постоянного тока для зарядки аккумулятора. А его встроенный микрокомпьютер точно контролирует зарядку, чтобы минимизировать потери мощности и создать невероятно компактный форм-фактор.

Улучшенный датчик пускового напряжения. Совершенно новый режим силы.

Совершенно новый датчик начального напряжения позволяет GENIUS обнаруживать и заряжать разряженные батареи с напряжением до 1 В.Для чрезвычайно разряженных батарей ниже 1 В вручную включите принудительный режим , чтобы обнаружить и полностью зарядить батареи до нуля вольт.

Более точная зарядка в любом климате.

Новый встроенный термодатчик автоматически контролирует и регулирует цикл зарядки в зависимости от колебаний температуры окружающей среды, ограничивая вероятность недостаточной или избыточной зарядки, обеспечивая более точную и полностью заряженную батарею.Предотвращает недостаточную зарядку в холодную погоду до -4 F и предотвращает чрезмерную зарядку в жаркую погоду до 104 F.

Автоопределение.

GENIUS10 автоматически определяет сульфатирование / кислотное расслоение. Если они обнаружены, GENIUS10 автоматически отремонтирует и устранит повреждения, нанесенные батарее, продлив срок службы и повысив производительность.

Зарядка круглый год.Нулевая перезарядка. Автоматическая память.

Наконец-то полностью автоматическое зарядное устройство. Никаких специальных режимов, никаких технических знаний не требуется. Genius безопасно зарядит любой аккумулятор. Обнаруживайте поврежденные батареи и интуитивно их ремонтируйте. И активно следите за долгосрочным обслуживанием батареи и продлением срока службы батареи. Эта система обеспечивает непрерывную работу без вмешательства пользователя и нулевой риск перезарядки аккумулятора.

Улучшенный диапазон зажима.Улучшенная сила зажима.

Genius имеют игольчатые профили для небольших клеммных блоков и съемные встроенные проушины для постоянного крепления аксессуара к батарее. Предназначен для аккумуляторных клемм любой формы и размера. Разработан для улучшенного диапазона зажима, усилия зажима и более высокой проводимости.

Технические характеристики

Что в коробке

GENIUS10 со сменным разъемом
Зажимы со встроенными проушинами (M10)
Монтажный кронштейн с ремнем
(2) Самонарезающие винты
Руководство пользователя и информация о гарантии

Требования к эксплуатации

Напряжение сети: от 120 В до 240 В переменного тока
Частота: от 50 Гц до 60 Гц
Рабочая температура: от -4 ° до 104 ° F (от -20 ° до 40 ° C)
Температура хранения: от -22 ° до 140 ° F (от -30 ° до 60 ° C)
Относительная влажность: от 0 до 95% без конденсации

Зарядка

Ток: 10 А постоянного тока
Напряжение: 6 В, 12 В
Химия: свинец-кислота и литий
Типы: влажный, гель, MF, CA, EFB, AGM, литиевый
Диапазон мощности: до 230 ампер-часов
Техническое обслуживание: все размеры батарей

Мощность

Потребление: 150 Вт (макс. )
КПД: 87% (120/230 В переменного тока)

Безопасность

Короткое замыкание: Да
Обрыв цепи: Да
Перегрев: Да
Перегрузка: Да
Искробезопасность: Да
Обратная полярность: Да

Размер продукта

Высота: 7.1 дюйм (180 мм)
Ширина: 3,6 дюйма (92 мм)
Глубина: 2,3 дюйма (59 мм)
Вес: 3,33 фунта (1,5 кг)

Управление шнуром

Кабель постоянного тока + длина зажима: 77 дюймов (195 см)
Размер кабеля постоянного тока: 14 AWG
Предохранитель постоянного тока Размер: 20 AMP MINI ® Blade Fuse
Длина кабеля переменного тока: 71,7 дюйма (182 см)
Размер кабеля переменного тока: 18 AWG
Масло, газ, смазка, вода, химикаты, УФ, стойкость к истиранию

{{= это. productName}}

{{= it.nocoDescriptiveName}}

{{= formatMoney (it.productPrice)}}

Автоматический переключатель резерва, 3/4 полюса, от 10/20 до 100 А

Характеристики

• Подходит для системы электропитания 400 В переменного тока 50 Гц с номинальным рабочим током 10 А, 16 А, 20 А, 32 А, 40 А, 50 А, 63 А, 80 А, 100 А.
• Этот АВР представляет собой интеллектуальный автоматический переключатель с самозащитой, состоящий в основном из двух частей – микрокомпьютерного контроллера и безобрывного переключателя.
• С автоматическим и ручным управлением, механизмом и функцией двойной электрической блокировки.
• ATS имеет три положения переключения для опций: общее питание включено, двойное питание выключено, резервное питание включено.
• Небольшой размер, легкий вес, стабильная работа, надежная работа и простота использования.
• Применяется для жилых районов, военных объектов, больниц, торговых центров, аэропортов и т. Д.

Технические характеристики

Модель		ATO-ZMQ2F / L-100
Ток кадра		100A
Номинальный рабочий ток (опция)		10А, 16А, 20А, 32А, 40А, 50А, 63А, 80А, 100А
Количество полюсов (дополнительно)		3-полюсный	4 полюса
Ток отключения		22кА	35кА
Номинальное рабочее напряжение		400 В переменного тока
Напряжение изоляции		2500В одна минута, без мерцания и без пробоя в течение одной минуты
Частота		50/60 Гц
Время задержки		0-30 с (регулируется)
Номинальное рабочее напряжение контроллера		230 В переменного тока
Механическая долговечность		5000 раз
Тип конструкции (дополнительно)		Встроенный (F) или раздельный (L)
Окружающая среда	Высота	≤2000 м
	Температура окружающей среды	-5 ℃ ~ + 40 ℃, 24-часовая средняя температура не превышает + 35 ℃
	Относительная влажность	RH≤50% при + 40 ℃; при более низкой температуре допустима более высокая влажность. Обратите внимание на конденсат, образующийся на поверхности продукта при изменении влажности.
	Установка	Отсутствие взрывоопасной среды, а также газа и пыли, которые могут вызвать коррозию и повреждение изоляции. Без значительных ударов и вибрации.
Стандарты		Соответствие IEC6094-6-1, GB14048.11-2008
Класс защиты		IP30
Масса		7.2 кг	8,8 кг
Размеры (мм)		См. Ниже

Размеры ATS ( Единицы: мм )

Схема электрических соединений

* Приведенная выше электрическая схема предназначена только для справки. Электропроводка также различается для разных типов и функций.
* Когда происходит пожар, включается сигнал EPS (предоставляется пожарным центром), и автоматические выключатели Q1 и Q2 размыкаются или отключаются.
* Q1 и Q2 относятся к автоматическим выключателям.
* KG относится к клеммам проводки.
* Индикаторы включения питания R&N внешние (предоставляются пользователем).
* Пунктирная часть предоставлена ​​пользователем.

* 3P означает 3-полюсный автоматический выключатель, а 4P означает 4-полюсный автоматический выключатель.
* 24VDC (внешний) подается из центра управления огнем.

Советы: Как работает автоматический переключатель резерва?

ATS в основном используется в системах аварийного электроснабжения. Это коммутационное устройство, автоматически переключающее цепь нагрузки с одного источника питания на другой (резервный), чтобы гарантировать непрерывную и надежную работу важной нагрузки.

В рабочем состоянии контроллер ATS будет проводить непрерывную выборку данных для различных напряжений двух источников питания и автоматически рассчитывать действующие значения напряжения.По заданным данным микропроцессор выполняет различные решения. Результат будет посылать команду разделения или замыкания на рабочий механизм через удлиненную (регулируемую) схему управления, чтобы реализовать включение обычного или резервного питания, или переключение на отключение двойных источников. Кроме того, состояние неисправности может быть отражено светодиодной цифровой трубкой и световой индикацией.

% PDF-1.5 % 2794 0 объект > эндобдж xref 2794 123 0000000016 00000 н. 0000013643 00000 п. 0000013783 00000 п. 0000013821 00000 п. 0000014298 00000 п. 0000014687 00000 п. 0000014827 00000 п. 0000014968 00000 п. 0000015109 00000 п. 0000015250 00000 п. 0000015391 00000 п. 0000015532 00000 п. 0000015672 00000 п. 0000015813 00000 п. 0000015954 00000 п. 0000016095 00000 п. 0000016236 00000 п. 0000016377 00000 п. 0000016516 00000 п. 0000016657 00000 п. 0000016798 00000 п. 0000016939 00000 п. 0000017080 00000 п. 0000017220 00000 п. 0000017360 00000 п. 0000017501 00000 п. 0000017642 00000 п. 0000017783 00000 п. 0000017924 00000 п. 0000018065 00000 п. 0000018205 00000 п. 0000018346 00000 п. 0000018487 00000 п. 0000018628 00000 п. 0000018769 00000 п. 0000018910 00000 п. 0000019051 00000 п. 0000019192 00000 п. 0000019333 00000 п. 0000019473 00000 п. 0000019614 00000 п. 0000019755 00000 п. 0000019896 00000 п. 0000020037 00000 п. 0000020178 00000 п. 0000020318 00000 п. 0000020459 00000 п. 0000020600 00000 п. 0000021158 00000 п. 0000021674 00000 п. 0000022321 00000 п. 0000022526 00000 п. 0000022641 00000 п. 0000022670 00000 п. 0000023396 00000 п. 0000023658 00000 п. 0000024167 00000 п. 0000024426 00000 п. 0000025092 00000 п. 0000025357 00000 п. 0000025756 00000 п. 0000026527 00000 п. 0000027040 00000 п. 0000027636 00000 н. 0000028145 00000 п. 0000028647 00000 п. 0000029207 00000 п. 0000029718 00000 п. 0000030224 00000 п. 0000030551 00000 п. 0000420387 00000 н. 0000420426 00000 н. 0000420497 00000 н. 0000420606 00000 н. 0000432125 00000 н. 0000432402 00000 н. 0000433011 00000 н. 0000441710 00000 н. 0000452709 00000 н. 0000453099 00000 н. 0000453433 00000 н. 0000458908 00000 н. 0000458998 00000 н. 0000459088 00000 н. 0000459178 00000 п. 0000459268 00000 н. 0000459358 00000 п. 0000459449 00000 н. 0000459540 00000 н. 0000459631 00000 н. 0000459722 00000 н. 0000459813 00000 п. 0000459904 00000 н. 0000459995 00000 н. 0000460086 00000 н. 0000460177 00000 н. 0000460268 00000 н. 0000460359 00000 п. 0000460450 00000 н. 0000460541 00000 п. 0000460632 00000 н. 0000460723 00000 н. 0000460814 00000 н. 0000460905 00000 н. 0000460996 00000 н. 0000461087 00000 н. 0000461178 00000 н. 0000461269 00000 н. 0000461360 00000 н. 0000461451 00000 н. 0000461542 00000 н. , z @ HR & g2 $$ dCJD” MHJJ /.0D8f Fh; sHVP7WN; ͈ “= O $` Ӫ6Q “] # vKAV / Ӱc} G﹓) rªi.nPNQWq k5JIxF (0

, 208 В, 3 фазы. Я хочу иметь возможность рассчитать нагрузку на трехфазную сеть 100 ампер. Каталожный № SE43. Будьте первым, кто оставит отзыв. В качестве примера, если у меня есть 9 осветительных приборов, которые рассчитаны на 11 ампер по 208 В каждый (на самом деле автоматический выбор диапазона 200-240 В, но обслуживание будет 3… 120/208 В, трехфазный WYE, трехфазная панель дельта-перепада напряжения 220 В, улучшенная фильтрация шума, Корпус NEMA 3R, UL 1449, 3-е издание, тип 2, 42120-DY3 $ 846. ЗАЩИТА ОТ КОРОТКОГО ЗАМЫКАНИЯ.Поворотный закрытый выключатель Socomec SIRCO M, с возможностью отключения нагрузки, 3-полюсный, 600 В переменного тока, 30 А, 65 кА SCCR, настенный монтаж, класс UL 508, 3. 5 575 В, 1. 3-фазный дельта-понижающий / повышающий повышающий трансформатор – 208 В Первичный – 230 В Вторичный – 20. 2 одобренных розетки упрощают монтаж и ввод в эксплуатацию с помощью новой серии Synergy Power.

Вес (фунты): 975 фунтов Теплообменник: Алюминированный Применение: HVAC Тип охлаждения: Коммерческий комплектный кондиционер Поток воздуха: многопозиционный… Трехфазные повышающие трансформаторы необходимы для широкого спектра применений , некоторые из которых включают: Мы управляем современным оборудованием, которое может удовлетворить практически любые потребности в объеме.

70r cxn bgs 0av qcz xvf 5dy wgk 6ul dc1 n5x imd w6m y9u f52 yml jmd x3i r3v 6o1

Дистрибьютор электрических и электронных компонентов

Automation Systems Interconnect, ASI , является вашим онлайн-источником для более чем 15 000 промышленных и электронных компонентов, таких как клеммные колодки, блоки питания, автоматические выключатели и многое другое.Обладая более чем 20-летним опытом и тысячами клиентов, ASI последовательно экономит время и деньги, когда речь идет о закупке компонентов автоматизации, управления и питания.

Во многих разделах веб-сайта ASI теперь есть удобные руководства по выбору и другие полезные ресурсы, помогающие выбрать формирователи сигналов, источники питания, реле, автоматические выключатели или клеммные колодки. На всех страницах продуктов есть возможность загрузить технический паспорт с полной информацией о продукте. Вы можете размещать заказы прямо в Интернете с помощью заказов на покупку или кредитной карты.

Когда дело доходит до доступности и обслуживания, ASI соответствует срокам поставки, указанным заказчиком, более чем в 95% случаев.У нас есть группа технической поддержки, в которую вы можете позвонить или воспользоваться нашим популярным онлайн-чатом, чтобы получить ответы на свои вопросы по электротехнике. Если вы предпочитаете поговорить с кем-то напрямую, получить помощь, запросить перекрестную ссылку или получить специальное предложение, вы можете позвонить в Automation Systems Interconnect по бесплатному телефону 877-650-5160.

Веб-сайт ASI , а также внутренняя группа технической поддержки и поддержки продаж находятся здесь, чтобы сделать вашу работу EZ и сэкономить ваше время и деньги на соединителях проводки, устройствах питания, компонентах панелей и других подобных продуктах.

Номинальные характеристики батарей | Аккумуляторы и системы питания

Поскольку батареи создают ток в цепи, обменивая электроны в ионно-химических реакциях, и в любой заряженной батарее, доступной для реакции, существует ограниченное количество молекул, поэтому должен быть ограниченный общий заряд, который любая батарея может стимулировать через цепь. прежде, чем его энергетические запасы будут исчерпаны. Емкость батареи можно измерить по общему количеству электронов, но это будет огромное количество.Мы могли бы использовать единицу кулонов (равную 6,25 x 10 ₁₈ электронов, или 6 250 000 000 000 000 000 электронов), чтобы сделать эти величины более практичными для работы, но вместо этого была изготовлена ​​новая единица, ампер-час . для этого. Поскольку 1 ампер на самом деле представляет собой скорость потока 1 кулон электронов в секунду, а в часе 3600 секунд, мы можем установить прямую пропорцию между кулонами и ампер-часами: 1 ампер-час = 3600 кулонов. Зачем создавать новую единицу, если старая подойдет? Конечно, чтобы усложнить вам жизнь студентов и техников!

Приложение ампер-часов для измерения емкости аккумулятора

Батарея емкостью 1 ампер-час должна обеспечивать непрерывную подачу тока 1 ампер на нагрузку ровно 1 час, или 2 ампера в течение 1/2 часа, или 1/3 ампер в течение 3 часов и т. Д., прежде чем полностью разрядиться. В идеальном аккумуляторе соотношение между непрерывным током и временем разряда является стабильным и абсолютным, но настоящие аккумуляторы не ведут себя точно так, как указывает эта простая линейная формула. Следовательно, когда для батареи указывается емкость в ампер-часах, она указывается либо при заданном токе, в данное время, либо предполагается, что она рассчитана на период времени 8 часов (если не указан ограничивающий фактор).

Например, средняя автомобильная батарея может иметь емкость около 70 ампер-часов при токе 3.5 ампер. Это означает, что время, в течение которого эта батарея может непрерывно подавать ток 3,5 ампер на нагрузку, составит 20 часов (70 ампер-часов / 3,5 ампер). Но предположим, что к этой батарее была подключена нагрузка с более низким сопротивлением, непрерывно потребляющая 70 ампер. Наше уравнение в ампер-часах говорит нам, что батарея должна продержаться ровно 1 час (70 ампер-часов / 70 ампер), но в реальной жизни это может быть не так. При более высоких токах батарея будет рассеивать больше тепла через свое внутреннее сопротивление, что влияет на изменение химических реакций, происходящих внутри.Скорее всего, аккумулятор полностью разрядится за до , расчетное время 1 час под этой большей нагрузкой.

И наоборот, если бы к батарее была подключена очень легкая нагрузка (1 мА), наше уравнение сообщило бы нам, что батарея должна обеспечивать питание в течение 70000 часов или чуть менее 8 лет (70 ампер-часов / 1 миллиампер), но есть вероятность, что большая часть химической энергии в реальной батарее была бы истощена из-за других факторов (испарение электролита, износ электродов, ток утечки внутри батареи) задолго до того, как истекут 8 лет.Следовательно, мы должны принять соотношение ампер-часов как идеальное приближение к сроку службы батареи, а рейтинг ампер-часов, которому доверяют, только близок к указанному току или временному интервалу, указанному производителем. Некоторые производители предоставляют коэффициенты снижения номинальных характеристик в ампер-часах, определяющие снижение общей емкости при различных уровнях тока и / или температуры.

Для вторичных элементов номинальная мощность в ампер-часах определяет необходимое время зарядки при любом заданном уровне зарядного тока. Например, автомобильному аккумулятору на 70 ампер-час в предыдущем примере требуется 10 часов для зарядки из полностью разряженного состояния при постоянном зарядном токе 7 ампер (70 ампер-часов / 7 ампер).

Приблизительная емкость некоторых распространенных аккумуляторов приведена здесь:

• Типичный автомобильный аккумулятор: 70 А · ч при 3,5 А (вторичный элемент)
• Угольно-цинковая батарея типоразмера D: 4,5 А · ч при 100 мА (первичный элемент)
• Угольно-цинковая батарея 9 В: 400 мА · ч при 8 мА (первичный элемент)

Как проверить состояние аккумулятора – с нагрузкой и без нее?

По мере того, как батарея разряжается, она не только уменьшает свой внутренний запас энергии, но и ее внутреннее сопротивление также увеличивается (поскольку электролит становится все менее и менее проводящим), а напряжение в ячейке разомкнутой цепи уменьшается (поскольку химикатов становится все больше и больше. разбавить).Самое обманчивое изменение, которое демонстрирует разряжающийся аккумулятор, – это повышенное сопротивление. Лучшая проверка состояния батареи – это измерение напряжения под нагрузкой , когда батарея обеспечивает значительный ток через цепь. В противном случае простая проверка вольтметром на клеммах может ошибочно указать на исправную батарею (соответствующее напряжение), даже если внутреннее сопротивление значительно увеличилось. Что представляет собой «значительный ток», определяется конструктивными параметрами батареи.Проверка вольтметром, чтобы выявить слишком низкое напряжение, конечно же, положительно укажет на разряженную батарею:

Полностью заряженный аккумулятор:

Вот если аккум разрядился немного. . .

. . . и разряжается еще немного. . .

. . . и еще немного, пока он не мертв.

Обратите внимание, насколько лучше выявляется истинное состояние батареи, когда ее напряжение проверяется под нагрузкой, а не без нагрузки.Значит ли это, что батарею просто вольтметром проверять бессмысленно (без нагрузки)? Ну нет. Если простая проверка вольтметром показывает только 7,5 вольт для 13,2-вольтовой батареи, то вы без сомнения знаете, что она разряжена. Однако, если вольтметр покажет 12,5 вольт, он может быть почти полностью заряжен или несколько разряжен – вы не сможете этого сказать без проверки нагрузки. Помните также, что сопротивление, используемое для помещения батареи под нагрузку, должно быть рассчитано на величину предполагаемой рассеиваемой мощности. Для проверки больших аккумуляторов, таких как автомобильные (номинальное напряжение 12 В) свинцово-кислотные аккумуляторы, это может означать резистор с номинальной мощностью в несколько сотен ватт.

ОБЗОР:

• ампер-час – это единица емкости батареи, равная количеству постоянного тока, умноженному на время разряда, которое батарея может подавать до того, как исчерпает свой внутренний запас химической энергии.

• Емкость аккумулятора в ампер-часах является лишь приблизительным значением емкости заряда аккумулятора, и ему следует доверять только при текущем уровне или времени, указанном производителем. Такой рейтинг нельзя экстраполировать на очень высокие токи или очень большие времена с какой-либо точностью.
• Разряженные батареи теряют напряжение и повышается сопротивление. Лучшая проверка разряженного аккумулятора – это проверка напряжения под нагрузкой.

СВЯЗАННЫЕ РАБОЧИЕ ЛИСТЫ:
