Дифференциальный автомат. Назначение и принцип работы дифференциального автомата

Дифференциальный автоматический выключатель представляет собой уникальное устройство, в котором одновременно сочетаются функции автоматического выключателя и защитные свойства УЗО.

Дифференциальный автомат предназначен для защиты человека от поражений электрическим током при его соприкосновении с токоведущими частями электрооборудования либо при утечке электрического тока. В этом случае дифференциальный автомат выполняет функции устройства защитного отключения.

Также устройство осуществляет защиту электрической сети от коротких замыканий и перегрузок, выполняя функции автоматического выключателя.

Конструкция устройства

Конструктивно диф автоматы из состоят рабочей и защитной части.

Рабочая часть представляет собой автоматический выключатель, в котором имеется специальный механизм независимого расцепления и рейка сброса с помощью внешнего механического воздействия. В различных типах диф автоматов устанавливаются четырехполюсные или двухполюсные автоматические выключатели.

Дифференциальный автомат, как и обычный автоматический выключатель, оборудован двумя расцепителями:

  • - электромагнитный расцепитель отключает линию электропитания в случае короткого замыкания;
  • - тепловой расцепитель срабатывает в случае возникновения перегрузки защищаемой группы.

Защитной частью устройства является модуль дифференциальной защиты. Он обнаруживает дифференциальный электрический ток на землю (ток утечки). Кроме этого, модуль преобразовывает электрический ток в механическое воздействие, с помощью которого через специальную рейку осуществляется сброс выключателя.

Для обеспечения питания модуля защиты от электрического тока он включается последовательно с автоматическим выключателем.

В модуле защиты от электрического тока имеются некоторые дополнительные устройства, среди которых дифференциальный трансформатор, обнаруживающий остаточный электрический ток, а также электронный усилитель с катушкой электромагнитного сброса.

Для проверки исправности модуля дифференциальной защиты на корпусе устройства расположена специальная кнопка «Тест». При нажатии на эту кнопку создается искусственный ток утечки и автомат (если он исправен) должен отключиться.

Как работает диф автомат

В диф автомате, как и в устройстве защитного отключения, в качестве датчика утечки тока применяется специальный трансформатор. Работа этого трансформатора основана на изменении дифференциального тока в проводниках, подающих электрическую энергию на электроустановку, на которой обеспечивается защита.

Ток утечки отсутствует, если нет повреждений изоляции электропроводки или к токоведущим частям установки никто не прикасается. В этом случае в нулевом и фазном проводе нагрузки будут протекать равные токи.

Этими токами в магнитном сердечнике трансформатора тока наводятся встречно направленные равные магнитные потоки. В результате этого ток вторичной обмотки равен нулю и чувствительный элемент – магнитоэлектрическая защелка не срабатывает.

В случае возникновения утечки, к примеру, если человек случайно прикоснется к фазному проводнику или при нарушении изоляционных свойств диэлектрика, происходит нарушение баланса тока и магнитных потоков.

Во вторичной обмотке возникает электрический ток, который приводит в действие магнитоэлектрическую защелку. Сработавшая защелка воздействует на механизм, расцепляющий автомат и контактную систему.

Где применяются диф автоматы

Дифференциальный автомат может с успехом применяться в однофазных и трехфазных сетях переменного тока. Эти устройства способствуют значительному повышению уровня безопасности в процессе постоянной эксплуатации различных электроприборов.

Кроме этого, дифференциальные автоматические выключатели способствуют предотвращению пожаров, вызванных возгоранием изоляции токоведущих частей некоторых электрических приборов.

Похожие материалы на сайте:

Понравилась статья - поделись с друзьями!

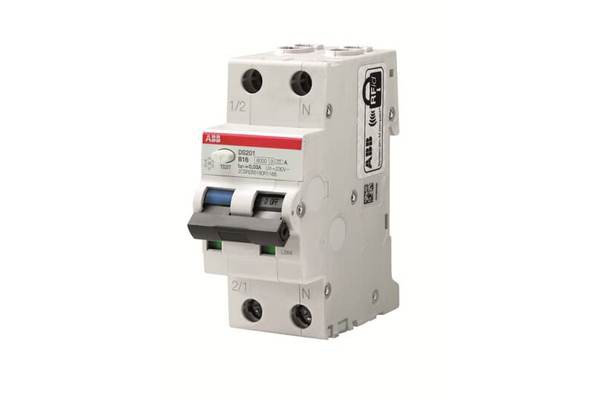

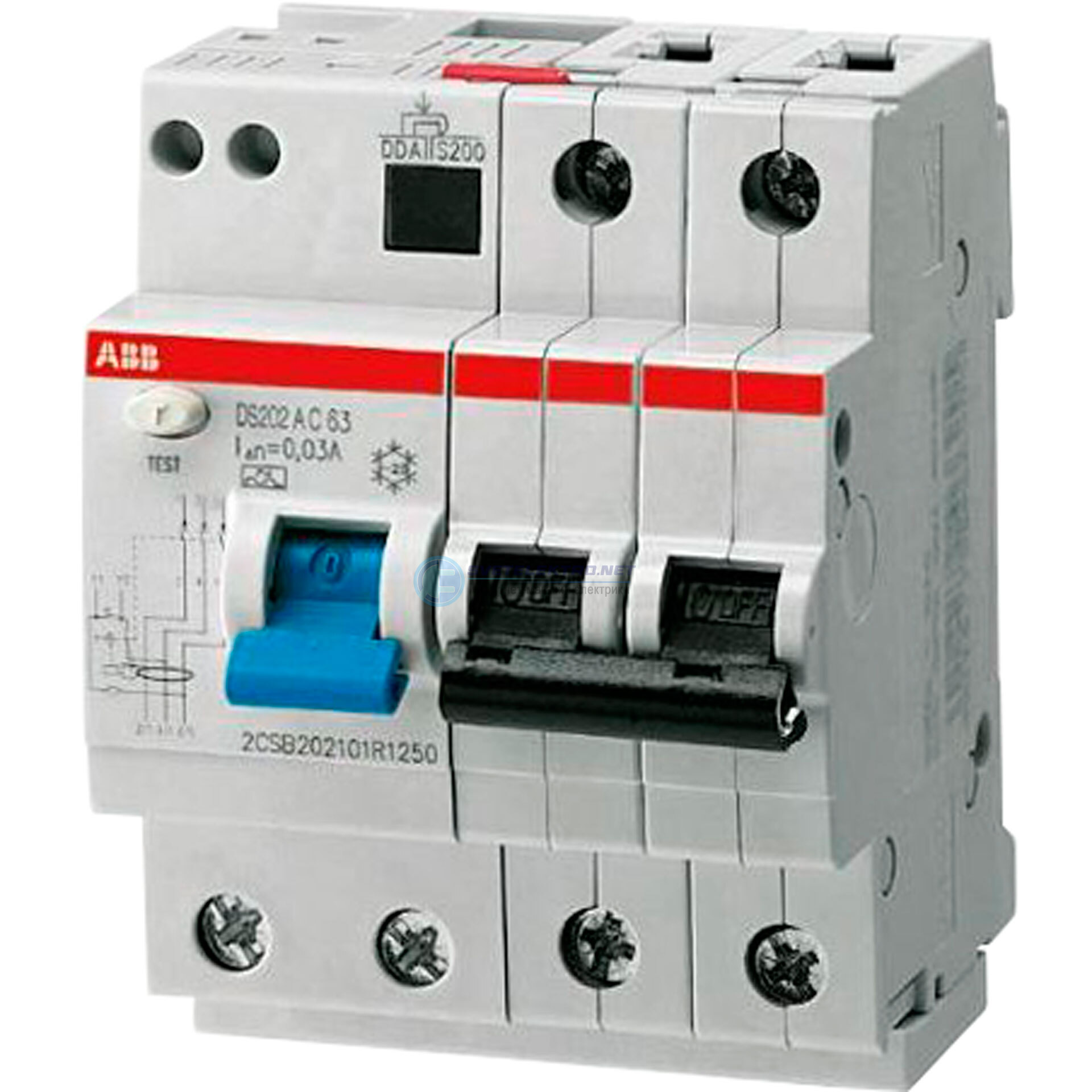

Дифференциальные автоматы двухполюсные ABB серий DSh301R, DS201 тип АС

Дифференциальные автоматические выключатели ABB серии DS.

Для защиты людей и животных от поражения электрическим током в случае прикосновения к электроприборам или кабелям разработаны специальные устройства защитного отключения. Это касается всех видов контакта — и прямого, то есть прикосновения к оголенному проводу, и косвенного, то есть касания элементов электротехники под напряжением.В случае повреждения или неудовлетворительного состояния изоляции проводов и кабелей также возникает риск утечки тока и, как следствие, пожароопасная ситуация.

Дифференциальные двухполюсные автоматы компании ABB предназначены для экстренного размыкания электрических сетей в случае опасности. Они могут быть использованы в помещениях любого типа — жилых домах, промышленных и административных зданиях, торговых помещениях. Широкая линейка моделей позволяет подобрать необходимое устройство для каждой электрической сети.

Модели дифференциальных выключателей типа DSH941R предназначены для номинального тока от 6 до 40А, то есть к данному устройству можно подключать кабель сечением не более 16мм2.

Аппараты DSH941R можно использовать только для переменного тока, они нечувствительны к импульсным дифтокам, которые могут возникнуть при работе с люминесцентными лампами.

При выборе дифференциального двухполюсного автомата необходимо определиться с характеристиками:

- характеристики срабатывания — A, B, C, D, K или Z

< >А – для размыкания цепей с большой длиной электроповодки, а также для защиты полупроводниковых устройств

< >В – подходит для осветительных сетей общего назначения

< >C – для размыкания цепей с умеренными пусковыми токами (например, трансформаторы или двигатели)

< >D – для размыкания цепей с большими пусковыми токами и в сетях с активно-индуктивной нагрузкой

< >K – подходит для сетей с индуктивной нагрузкой

< >Z – для подключения электронных устройств, использующихся в качестве нагрузки

- номинальное напряжение

На каждом дифференциальном аппарате ABB расположена кнопка «ТЕСТ», которую необходимо нажимать один раз в месяц — устройство имитирует утечку тока и показывает, исправна ли ваша система защиты.

Выбор дифференциального автоматического выключателя

Дифференциальный автоматический выключатель  является устройством, объединяющим функции УЗО и автоматического выключателя (по типу "два в одном"). Устройство предназначено для защиты человека от поражения электрическим током в случае прикосновения к токоведущим частям или поверхности оборудования.

Благодаря высокому быстродействию, дифференциальные автоматы обеспечивают эффективную защиту человека от поражения электрическим током в случае его прикосновения к токоведущим частям или оказавшимся под напряжением в результате повреждения изоляции нетоковедущих частей. Дифференциальный автомат срабатывает в обоих случаях - как при утечке тока на землю, так и при коротких замыканиях и перегрузке. Подобно устройствам защитного отключения, дифференциальные автоматы выпускаются рассчитанными на разный рабочий ток и на разный ток утечки. Выгодным применение такого автомата оказывается в случае, когда на установку двух отдельных устройств в электрошкафу не хватает места Часто стоимость раздельно поставляемых УЗО и автоматического выключателя ниже, чем для заменяющего их дифференциального автомата - все зависит от марки автомата.

Дифференциальный автомат выбирается исходя из расчетного тока и суммарного тока утечки. Необходимо выбирать такие дифференциальные автоматы, которые имеют максимальную коммутационную способность для групповых устройств - на уровне 6000 А, а для оконечных - не менее 3000 А. Из числа электронных дифференциальных автоматов предпочтение следует отдавать тем, которые имеют защиту от обрыва нулевого проводника - обрыв может привести к потере дифференциальными автоматами напряжения питания, что делает их неработоспособными.

Для наилучшей защиты от вышедшего из-под контроля тока целесообразно устанавливать отдельные дифференциальные выключатели на каждую ветвь потребления тока с разными характерами нагрузки. Например, для предотвращения пожара на кухне, на которой находится множество мощных электроприборов, потребуются менее чувствительные выключатели. Зато они не будут отключать электричество от каждого "броска" тока, вызванного включившимся холодильником. А для защиты выделенной линии в ванную комнату и в детскую нужно поставить самые чувствительные устройства, "чувствующие" утечку тока даже в 10 мА.

Рабочие параметры дифференциальных выключателей: номинальное напряжение, номинальный ток, номинальный отключающий дифференциальный ток (уставка по току утечки) выбираются на основе технических параметров проектируемой электроустановки. Качество и надежность работы выключателей определяется рядом параметров, прежде всего номинальным условным током короткого замыкания Inc и номинальной включающей и отключающей (коммутационной) способностью Im. Номинальный условный ток короткого замыкания Inc — характеристика, определяющая надежность и прочность устройства, качество исполнения его механизма и электрических соединений (минимально допустимое значение Inc=3 кА.). Коммутационная способность УЗО — Im, согласно требованиям норм, должна быть не менее десятикратного значения номинального тока или 500 А (берется большее значение). Качественные устройства имеют, как правило, гораздо более высокую коммутационную способность — 1000, 1500 А.

См. каталог:

Модульная защитная аппаратура Hager
Автоматические выключатели, УЗО и дифф. автоматы Hager
Линейные защитные автоматы - для защиты кабелей и проводов
Автоматические выключатели Hager HMF на токи 80-125А
Автоматические выключатели SASSIN
Устройства защитного отключения SASSIN
Автоматы дифференциальные SASSIN серии C45L, C45N

Статьи по теме:

Советы для тех, кто строит дом
Выбор автоматического выключателя
Выбор устройства защитного отключения (УЗО)
Выбор дифференциального автомата
Проведение электромонтажных работ




Если у Вас возникли вопросы по материалу статьи или есть что добавить, пишите нам письмо на электронный адрес [email protected], сообщение на странице Обратная связь или в Книге отзывов и предложений

Внимание! При полном или частичном копировании материалов данной статьи или другой информации с сайта

www. electromirbel.ru, обязательно наличие активной ссылки, ведущей на главную страницу www.electromirbel.ru или на страницу с копируемым материалом. Гиперссылка не должна быть запрещена к индексации поисковыми системами (например, с помощью тегов noindex, nofollow и т.д.)!!!


По материалам http://energy-etc.ru

Дифференциальные автоматы

В квартире гаснет свет, кого-то бьет током холодильник, и вообще начинается непонятно что. Все начинают в темноте бегать по квартире, тот кого ударило током от холодильника, стоит в ступоре и вообще не понимает, что происходит. Согласитесь, комичная ситуация, но вряд ли кто-то из вас хотел бы в ней оказаться. Главное в такой ситуации не поддаваться панике. Нужно выключить холодильник из розетки и затем включить автоматический выключатель. Свет включится, а потом уже разбирать последствия. Будем надеяться, что в случае с конкретным примером никто не пострадал, и ни одна единица домашней техники не сгорела, ну кроме холодильника, разумеется.

Он ведь редиска, током бьется. Ну ладно, шутки шутками, а мы сегодня поговорим про дифференциальные автоматы. Всем кому интересно, переходим глазами через красивую картинку, на второй абзац.

Итак, что же это за зверь такой, дифференциальный автомат? И как он поможет совладать с нашим старым знакомым, монстром, который сидит в розетке? На самом деле сегодня мы с вами поговорим о том же, о чем говорили в последних статьях. С тем лишь отличием, что не по отдельности, а обо всем и сразу. Дифференциальный автомат — это устройство защитного отключения с функцией защиты от перенапряжения. То есть это два разных устройства которые объединили в одном корпусе — УЗО и автоматический выключатель. И соответственно это супер защита от всего и сразу, ведь и утечка тока и перенапряжение нам теперь не страшны. Я вам советую прочитать несколько прошлых статей, так как в них дана более подробная информация про каждое из устройств. Ну а для самых занятых или просто лентяев, а так же для тех кто уже все прочитал, далее ещё разок коротенько вспомним оба эти устройства.

Автоматический выключатель — пробка. Ну или устройство для защиты от перенапряжения. Почему автомат — пробка? Спросите вы. Да просто потому, что прогресс и сделал из пробки автоматический выключатель. Сначала были керамические пробки, потом более навороченные, а спустя много лет появился автоматический выключатель. Подробнее можно посмотреть здесь. Как я уже не раз сказал, его основная функция — защита от перенапряжения. То есть он защищает вашу технику от сгорания при скачках напряжения в сети. Хотя спасает он не только технику, но и лампы, и даже нервы. Особенно когда сгорает техника. Описать словами его работу просто — как только ток становится больше допустимой силы, он срабатывает и размыкает цепь. В итоге отключается электричество и нервы с техникой остаются целы. Никаких других функций у автоматического выключателя нет.

Теперь давайте вспоминать, что такое устройство защитного отключения. Устройство защитного отключения защищает от протечек. От протечек электрического тока, в следствии неисправностей проводки или техники. Согласитесь, неприятно, когда с вами пытается драться стиральная машина? Да ещё и током? А если она вообще короткое замыкание устроит? Нет. Так дело не пойдёт. Что-то с ней нужно сделать. А нужно поставить специальное устройство которое сделает её безопаснее. Таким устройством и является УЗО. Кто забыл УЗО — устройство защитного отключения. Оно, как понятно из начала абзаца, защищает вас от поражения электрическим током в результате его утечки. Принцип работы устройств защитного отключения можно подробно рассмотреть здесь. Тут поговорим коротко. Устройство защитного отключения считает сумму токов, и как только находит отклонение от нормы, сразу отключает нагрузку.

Функции дифференциального автомата

Теперь вы имеете представление о этом самом звере — дифференциальном автомате. Осталось только разобраться как его правильно выбрать. На самом деле ничего сложного в этом нет, так как характеристики такие же как у автоматических выключателей и устройств защитного отключения. С одной лишь разницей — характеристики этих двух устройств, здесь очень тесно переплетены.

Давайте поговорим про характеристики. И первая и самая главная из них — мощность автомата. Как вы помните, сила тока измеряется в амперах. А так как сила тока прямо пропорциональна напряжению и обратно пропорциональна сопротивлению, мощность в данном случае и является силой тока. Так что исходя из ваших потребностей можете смело подбирать нужный ампераж. Могу вас научить одному трюку — как вычислить нужный ампераж. Для этого не нужно десять лет учить физику, достаточно просто разделить общую мощность на напряжение. Так, например, если у вас напряжение сети двести двадцать вольт, а автомат должен передавать мощность в три киловатта, то посчитать не сложно. Делим три киловатта на 220, то получиться примерно 13 с половиной. Округляем до значений с которыми выпускаются автоматы, получается, что нам нужен автомат на 16 ампер.

Теперь поговорим про номинальную отключающую способность. Она, как правило, для таких устройств стандартная — 4,5 килоампера. Она показывает максимальную мощность которую способен выдержать автомат и при этом остаться работоспособен. Так что это не самая важная характеристика.

Теперь непосредственно про ток утечки. Эта характеристика самая важная в подобного рода устройствах. Она показывает минимальную величину утечки тока, при которой дифференциальный автомат сможет заподозрить и отключить питание. Эта характеристика измеряется в миллиамперах. Почему в настолько маленьких величинах? Спросите вы. Впрочем резонный вопрос. На самом деле такие устройства ведь делаются не под каждого индивидуального покупателя, а для всех. Соответственно у каждого из нас с вами разный организм. И каждый отдельно взятый организм реагирует на поражение электрическим током по разному. Согласитесь, напряжение, опасное для маленького ребенка, вряд ли навредит взрослому человеку. В этом и заключается основная причина таких маленьких единиц измерения. Как правило для бытового применения оптимальным считается показатель — тридцать миллиампер. Ток такой силы попросту не способен навредить человеку любого возраста. Можете смело брать дифференциальный автомат с такой характеристикой и пользоваться, ничего с вами не случится.

Ну вот, теперь вы знаете как правильно выбрать дифференциальный автомат. Главное, не экономьте на своей безопасности. Возьмите хороший дифференциальный автомат. Ведь он способен защитить вас не только от утечек тока, но и от драки с холодильником или стиральной машиной.

Наши менеджеры компании ГК ПрофЭлектро окажут специализированную помощь и помогут подобрать необходимый для вас товар. Чтобы сделать заказ или узнать стоимость звоните по телефону +7 499 707 14 60 или оставляйте заявку [email protected] и мы Вам перезвоним сами!

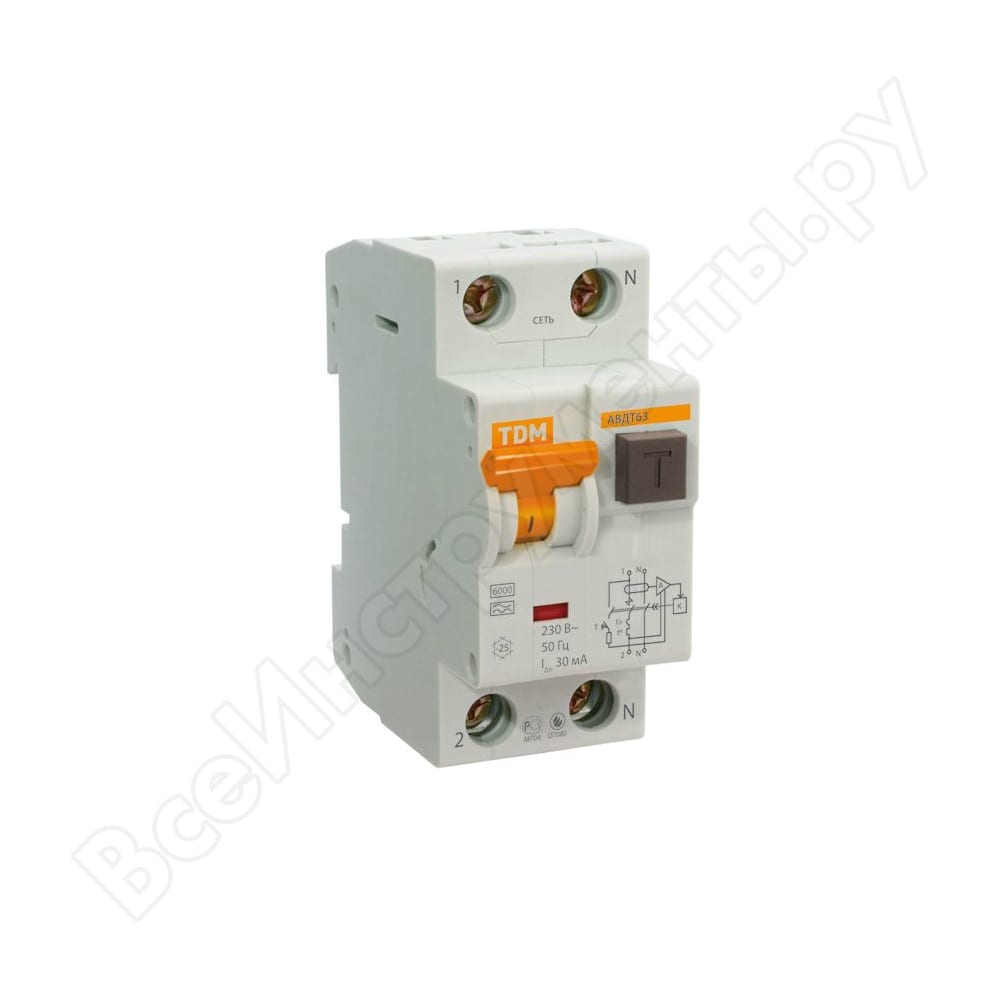

Диф.автоматы АВДТ63 и АВДТ32

Диф.автоматы АВДТ63 и АВДТ32

Включите в вашем браузере JavaScript!

Назначение

- Электрооборудование жилых и офисных зданий.
- Проведение тока в нормальном режиме.
- Отключение тока при коротких замыканиях или перегрузке.
- Отключение тока при прикосновении человека к токоведущим частям электроустановок или протекании дифференциального (утечки) тока на землю.



Конструкция

        Аппарат АВДТ63 представляет собой компактный дифференциальный автомат и сочетает в себе функции автоматического выключателя и выключателя дифференциального тока.
Аппарат занимает два стандартных модуля в щитке (36мм). Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта.
        На лицевой панели выключателя реализован механический индикатор положения контактов (включено/отключено). Аппарат имеет повышенную помехозащищенность. В левом модуле расположен полноценный автоматический выключатель с высокой предельной отключающей способностью (6000А) и увеличенной дугогасящей камерой, в правом – контактная группа нулевого полюса и блок дифференциальной защиты.

Преимущества

- Универсальная головка усиленного винта клеммного зажима позволяет использовать как крестовую, так и шлицевую отвертку и обеспечить необходимое усилие при затяжении.
- Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать аппарат даже начинающему монтажнику.
- Наличие двойного одновременного подключения шины и проводника значительно расширяет диапазон возможных схемных решений.
- Клеммы аппарата промаркированы и подписаны (Сеть/ Нагрузка), что позволяет избежать ошибок при монтаже.







Маркировка

  • Номинальный ток – значение тока в амперах (А), который дифференциальный автомат способен пропускать бесконечно долго без отключения цепи.
  • Номинальное напряжение – напряжение переменного тока (знак ~), при котором дифференциальный автомат работает в нормальных условиях.
  • Кривая отключения – отражает порог срабатывания при защите от короткого замыкания.
    • Кривая B– автомат срабатывает при появлении вцепи тока в 3-5 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 48-80А). Используется в бытовых сетях с замоноличенной алюминиевой проводкой.
    • Кривая С– ток вцепи в 5-10 раз больше номинального (т.е. автомат на16А отключит цепь при токе 80-160А). Используют в современном жилом строительстве и в офисных сетях.
  • Номинальная отключающая способность – максимальный ток короткого замыкания, который данный дифференциальный автомат способен отключить и остаться в работоспособном состоянии.
  • Дифференциальный ток – ток в миллиамперах (мА), протекающий по телу человека, прикоснувшегося к токоведущей части и стоящего на токопроводящем полу. Для защиты от поражения используют аппараты с уставками 10, 30 и 100мА. Аппараты с уставкой 300 мА используют для защиты от пожаров или как двухступенчатую селективную защиту.
  • Класс А – дифференциальные автоматы класса А защищают как от синусоидальных, так и пульсирующих дифференциальных токов. Они возникают в цепи, где есть электронная техника – компьютеры, телевизоры, DVD-плееры – т.к. эти приборы обладают импульсными источниками питания.
  • Устройство способно работать при температуре −25°С.

Назначение

  • Электрооборудование жилых и офисных зданий.
  • Проведение тока в нормальном режиме.
  • Отключение тока при коротких замыканиях или перегрузке.
  • Отключение тока при прикосновении человека к токоведущим частям электроустановок или протекании дифференциального (утечки) тока на землю.

Применение

  • Групповые линии, питающие розетки наружной установки.
  • Розеточные группы ванных и душевых помещений.
  • Цепи освещения подвалов и гаражей.

Материалы

  • Корпус и детали выполнены из пластика, не поддерживающего горение.
  • Маркировка выполнена в соответствии с требованиями ГОСТ и не подвержена стиранию в пределах срока эксплуатации.
  • Контактные группы снабжены серебряными наплавками для увеличения срока службы контактов.
  • В фазном полюсе предусмотрена многослойная перфорированная обмедненная пластина на выходе дугогасительной камеры для снижения температуры продуктов горения дуги при коротких замыканиях и ограничения выброса продуктов горения дуги в пространство щитка.

Конструкция

  • Аппарат АВДТ63 представляет собой компактный дифференциальный автомат и сочетает в себе функции автоматического выключателя и выключателя дифференциального тока.
  • Аппарат занимает два стандартных модуля в щитке (36мм).
  • Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта.
  • На лицевой панели выключателя реализован механический индикатор положения контактов (включено/отключено).
  • Аппарат имеет повышенную помехозащищенность.
  • В левом модуле расположен полноценный автоматический выключатель с высокой предельной отключающей способностью (6000А) и увеличенной дугогасящей камерой, в правом – контактная группа нулевого полюса и блок дифференциальной защиты.

Преимущества

  • Универсальная головка усиленного винта клеммного зажима позволяет использовать как крестовую, так и шлицевую отвертку и обеспечить необходимое усилие при затяжении.
  • Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать аппарат даже начинающему монтажнику.
  • Наличие двойного одновременного подключения шины и проводника значительно расширяет диапазон возможных схемных решений.
  • Клеммы аппарата промаркированы и подписаны (Сеть/ Нагрузка), что позволяет избежать ошибок при монтаже.

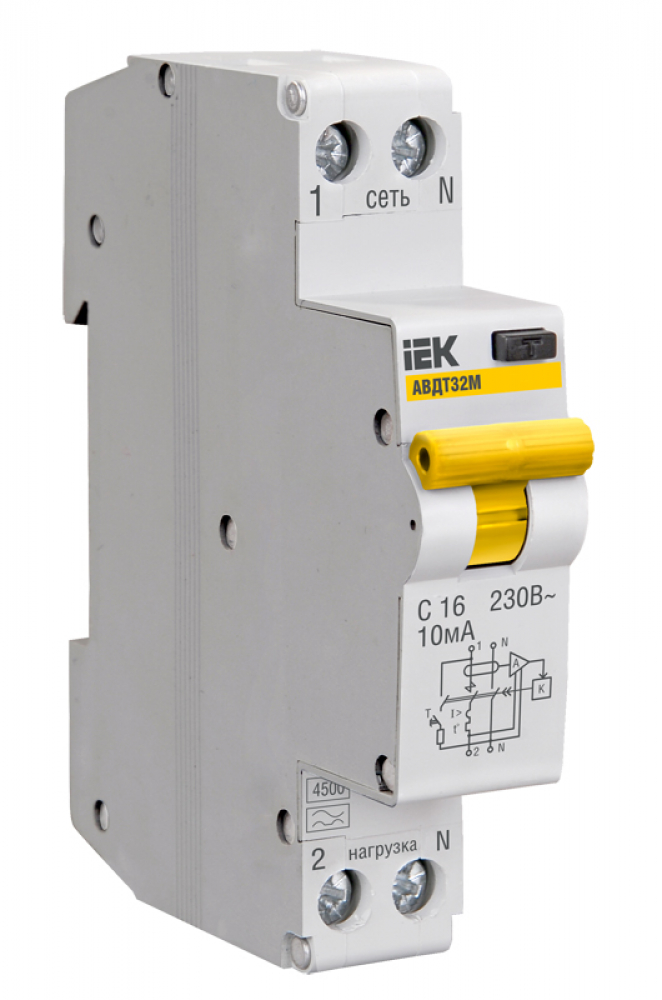

Автоматические выключатели дифференциального тока Энергия АВДТ 32

Характеристики:

Название модели Дифференциальный автомат АВДТ-32 1P+N 16А (С) 30мА (AC) 6кА ЭНЕРГИЯ

Артикул Е0302-0006

Номинальное напряжение AC, В 230

Частота, Гц 50 (60)

Характеристики отключения (кривая тока) С

Номин. отключающий дифференциальный ток, mA 30

Номин. условный ток короткого замыкания, кА 6

Рабочая характеристика при наличии дифференциального тока AC

Номинальный ток, А 16

Число полюсов 1P+N

Ввод кабеля сечением, мм² 1 – 16

Износостойкость механическая, не менее 105 циклов В-О

Износостойкость электрическая, не менее 6000 циклов В-О

Степень защиты, IP 20

Рабочая температура, °С от –25 до +50

Минимальная партия, шт. 1

Дифференциальный автоматический выключатель – устройство, принцип действия и область применения дифавтоматов

При проектировании электрики частного дома или квартиры часто возникает дилемма, какой автоматический прибор выбрать для защиты человека от косвенного прикосновения — УЗО или дифференциальный автомат?

Данная статья посвящена дифавтомату — что это такое и для чего он нужен.

Дифференциальный автомат является многофункциональным устройством. В число выполняемых им функций входят:

  • коммутация электрических цепей;
  • защита электрооборудования от сверхтоков короткого замыкания и перегрузок;
  • выполнение автоматического защитного отключения при появлении токов утечки.

В состав дифференциального автомата входит автоматический выключатель, конструктивно объединённый с дифференциальным устройством защитного отключения (УЗО).

Такое функциональное объединение позволяет оптимизировать использование внутреннего пространства распределительных щитов, поскольку дифавтомат занимает меньше места, чем автоматический выключатель и УЗО. Кроме этого, устройство «два в одном» всегда дешевле двух отдельных приборов.

В соответствии с устоявшимся трендом последних лет, дифференциальные автоматы выпускаются в основном в модульном исполнении. Конструкция креплений, предназначенная для установки дифавтомата на din-рейку, позволяет легко интегрировать автомат в любой распределительный щит или шкаф с электрооборудованием.

К особенностям дифавтоматов относится то, что они разрывают не только фазную линию питания, но и нулевой провод. То есть, в однофазных цепях применяются двухполюсные дифавтоматы, а в трёхфазных — четырёхполюсные, что отличается от типовой схемы подключения обычных автоматических выключателей.

Конструктивно дифференциальный автомат представляет собой два устройства, включенных последовательно:

  • автоматический выключатель;
  • устройство защитного отключения.

Цепи фазных полюсов автоматов содержат электромагнитные и тепловые расцепители, обеспечивающие отключение питания при перегрузках и коротких замыканиях.

ПРИНЦИП ДЕЙСТВИЯ ТЕПЛОВОГО И ЭЛЕКТРОМАГНИТНОГО РАСЦЕПИТЕЛЕЙ

Электромагнитный расцепитель дифавтомата состоит из токовой катушки, внутри которой расположен подвижный магнитный сердечник (боёк). Электромагнитная система расцепителя настроена таким образом, что при достижении в катушке тока определённого значения происходит втягивание магнитного сердечника.

Втягиваясь, сердечник-боёк воздействует на привод защёлки, удерживающей автомат во включенном положении. Выбитая из зацепления защёлка освобождает привод автоматического выключателя, который под воздействием пружин перемещается в отключенное положение, разрывая токовые полюсы дифавтомата.

Электромагнитный расцепитель автомата играет роль защиты от сверхтоков, возникающих при коротких замыканиях.

Тепловой механизм расцепления дифавтомата содержит биметаллический элемент, меняющий свою форму при нагревании. Биметаллический элемент представляет собой соединение двух пластин из разнородных металлических сплавов, имеющих различные коэффициенты теплового расширения.

Нагревание такой конструкции вызывает её изгиб, обусловленный различием линейного расширения разнородных материалов. Нагревание биметалла осуществляется под действием электротока, протекающего непосредственно по пластинам, либо по намотанной на них спирали.

Деформируемый вследствие нагрева биметалл воздействует на защёлку привода автомата, что вызывает его отключение.

Характеристика теплового расцепителя автомата имеет интегральную зависимость. Величина линейного смещения биметалла, пропорциональная количеству теплоты, выделяемому проводником, определяется двумя факторами:

    величиной протекающего электротока; продолжительностью его действия.

Таким образом, время автоматического срабатывания теплового расцепителя дифавтомата зависит от токовой величины.

УСТРОЙСТВО И РАБОТА ДИФФЕРЕНЦИАЛЬНОГО МОДУЛЯ

Дифференциальный модуль представляет собой трансформатор тока, вторичная обмотка которого намотана на тороидальном сердечнике. Первичной обмоткой служат проводники фазного и нулевого провода, пропущенные через середину сердечника.

При отсутствии утечек, электротоки фазного и нулевого проводов равны и направлены противоположно в любой момент времени. В этом случае суммарное значение магнитной индукции, наводимой этими токами в сердечнике равно нулю, следовательно, равен нулю и электроток вторичной обмотки трансформатора.

При возникновении токовой утечки в защитное заземление, ток нулевого провода становится меньше фазного. Возникновение дисбаланса вызывает появление электротока во вторичной обмотке трансформатора.

Система настроена таким образом, что при достижении токовой разности определённой величины срабатывает исполнительный орган, воздействующий на защёлку привода выключателя.

Поскольку модуль защитного отключения фактически реагирует на токовую разность фазного и нулевого проводов, он называется дифференциальным. Таким способом осуществляется автоматическая защита от косвенного прикосновения в случае повреждения изоляции электроприборов и оборудования.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДИФАВТОМАТОВ

Характеристики дифференциальных автоматов включают параметры устройств, входящих в их состав, то есть, автоматических выключателей и устройств защитного отключения. Рассмотрим их подробнее.

Номинальный ток дифавтомата — токовая нагрузка, на которую рассчитана работа автомата в длительном режиме. Ряд токовых номиналов стандартизован.

Номинальное напряжение — класс напряжения сети, на которое рассчитан данный автомат. Дифавтоматы, предназначенные для работы в однофазной сети имеют номинальное напряжение 220 вольт, трёхфазные приборы — 380 вольт.

Частота переменного тока равна количеству полных периодов колебаний напряжения в единицу времени. Для большинства стран мира принят стандарт номинальной частоты сетевого напряжения 50 герц (50 колебаний в секунду).

Вид время-токовой характеристики автомата (B, C или D) определяет график зависимости времени срабатывания защиты от величины тока. Уставка дифференциального тока — значение тока утечки, при котором происходит отключение дифавтомата.

Тип дифференциальной защиты определяет, на какой род тока утечки реагирует данное устройство. Модули дифференциальной защиты типа AC фиксируют переменный синусоидальный ток утечки, устройства типа A кроме этого реагируют на пульсирующие однонаправленные токи.

Отключающая способность выражается максимальным значением тока, который способно отключить данное коммутационное устройство. Количество полюсов дифавтомата может быть 2 или 4 для однофазных и трёхфазных приборов соответственно.

Степень защиты в соответствии с международной кодировкой IP (International Protection Marking) определяет уровень защищённости оболочки прибора от воздействия внешних факторов.

Основными критериями являются пыле – влаго – защита, а также возможность проникновения внутрь устройства твёрдых частиц определённых размеров. Большинство моделей дифференциальных автоматических выключателей имеют степень защиты IP20.

КАК ПРАВИЛЬНО ВЫБРАТЬ ДИФФЕРЕНЦИАЛЬНЫЙ АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ

Установка дифавтоматов целесообразна везде, где планируется размещение устройств защитного отключения. Поскольку дифавтомат совмещает в себе функции двух приборов, его выбор включает две задачи:

  • выбор параметров автоматического выключателя;
  • выбор характеристики УЗО.

Автомат выбирается в первую очередь по номиналу, который должен с некоторым запасом покрывать токовую нагрузку всех электроприборов на защищаемом участке электропроводки. По возможности должна быть обеспечена селективность работы защит.

Это означает, что при возникновении перегрузки электроприбора должен отключиться автоматический выключатель, непосредственно питающий этот электроприбор.

Для выбора выключателей по условиям селективности сопоставляются время – токовые характеристики приборов. Добиться селективной работы тепловых защит сравнительно несложно. Что же касается электромагнитных расцепителей, то согласовать их работу чаще всего не удаётся.

Например, при коротком замыкании в розетке отключается не только выключатель, питающий данную розеточную группу, а также автомат ввода. Впрочем, в бытовых условиях особых проблем это не создаёт.

При выборе дифференциального защитного модуля главным ориентиром служит токовая уставка утечки. Для защиты от косвенного прикосновения применяются дифавтоматы с номиналом 10-30 мА.

При установке дифференциального автомата на вводе квартиры или дома выбирается модель с номиналом 100-300 мА. Такие номиналы обеспечивают противопожарную защиту при повреждении изоляции электропроводки.

  *  *  *


© 2014-2021 г.г. Все права защищены.
Материалы сайта имеют ознакомительный характер и не могут использоваться в качестве руководящих и нормативных документов.

▷ Автоматический выключатель остаточного тока (RCCB)

Новая статья от Маниша, одного из членов ЕЭК! В своей последней статье он рассказал вам о миниатюрных автоматических выключателях (MCB). Сегодня он рассмотрит другой важный тип автоматического выключателя, называемый автоматическим выключателем остаточного тока (RCCB).

Введение
Автоматические выключатели остаточного тока

A - это еще один другой класс автоматических выключателей. Автоматический выключатель остаточного тока (RCCB) - это, по сути, устройство измерения тока, используемое для защиты цепи низкого напряжения в случае неисправности.Он содержит переключающее устройство, которое отключается при возникновении неисправности в подключенной цепи.

Назначение УЗО

Автоматические выключатели остаточного тока

предназначены для защиты человека от риска поражения электрическим током, поражения электрическим током и пожаров, вызванных неисправной проводкой или замыканием на землю.

RCCB особенно полезен в ситуациях, когда в цепи происходит внезапное замыкание на землю.

например Человек случайно контактирует с обрывом провода под напряжением в цепи.

В такой ситуации при отсутствии ВДТ в цепи может произойти замыкание на землю, и человек подвергнется риску поражения электрическим током.

Однако, если та же цепь защищена с помощью ВДТ, он отключит цепь за доли секунды, таким образом предотвращая поражение человека электрическим током. Следовательно, установка RCCB в вашу электрическую цепь является хорошей и безопасной практикой.

Как это защищает?

Как объяснялось выше, RCCB предназначен для защиты от замыканий на землю и связанных с ними рисков для жизни человека, таких как поражение электрическим током.

Основной фундаментальный принцип работы RCCB заключается в том, что в идеальных ситуациях ток, протекающий в цепи через провод под напряжением (горячий), должен быть таким же, как ток, возвращаемый из нейтрали.

В случае замыкания на землю ток попадает на землю случайно (например, при случайном контакте с разомкнутым проводом и т. Д.). В результате уменьшается ток, возвращаемый из нейтрали. Этот дифференциал тока также известен как «остаточный ток».

RCCB спроектирован таким образом, что он непрерывно определяет и сравнивает разницу (значение остаточного тока) в значениях тока между токоведущим и нейтральным проводами. Любое небольшое изменение текущего значения из-за такого события приведет к отключению ВДТ от цепи.

Типы ВДТ

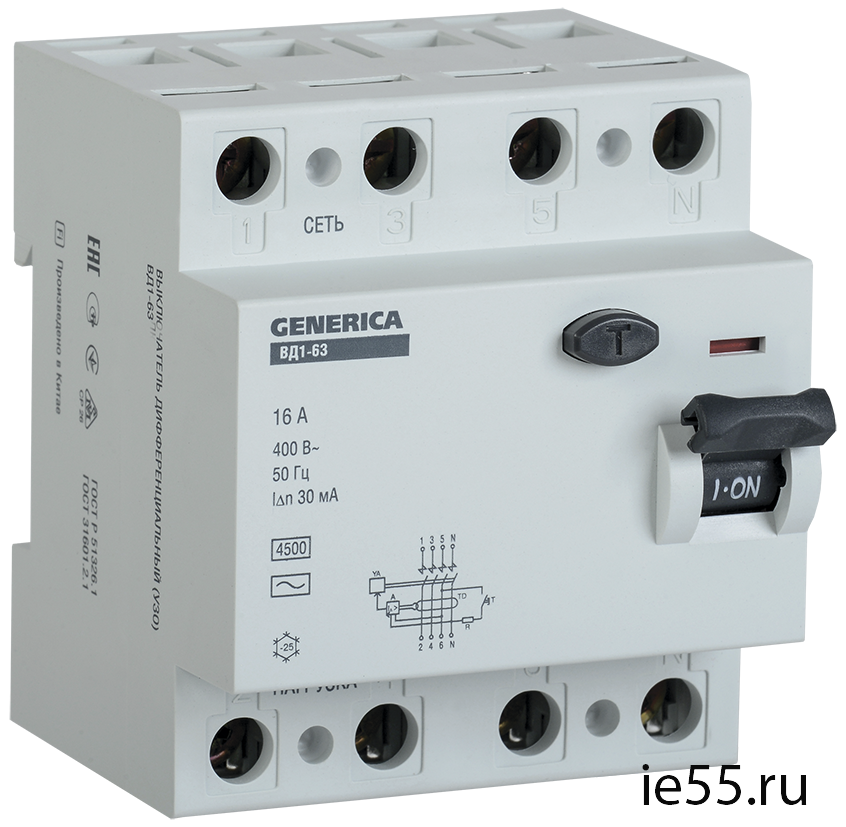

  • 2-полюсный RCCB : используется в случае однофазного источника питания, в котором задействованы только провод под напряжением и нейтральный провод. Это как показано на изображении ниже. Он имеет два конца, к которым подключены токоведущий и нейтральный провода.Поворотный переключатель используется для переключения RCCB обратно в положение ON или OFF. Кнопка тестирования помогает периодически проверять работоспособность RCCB.

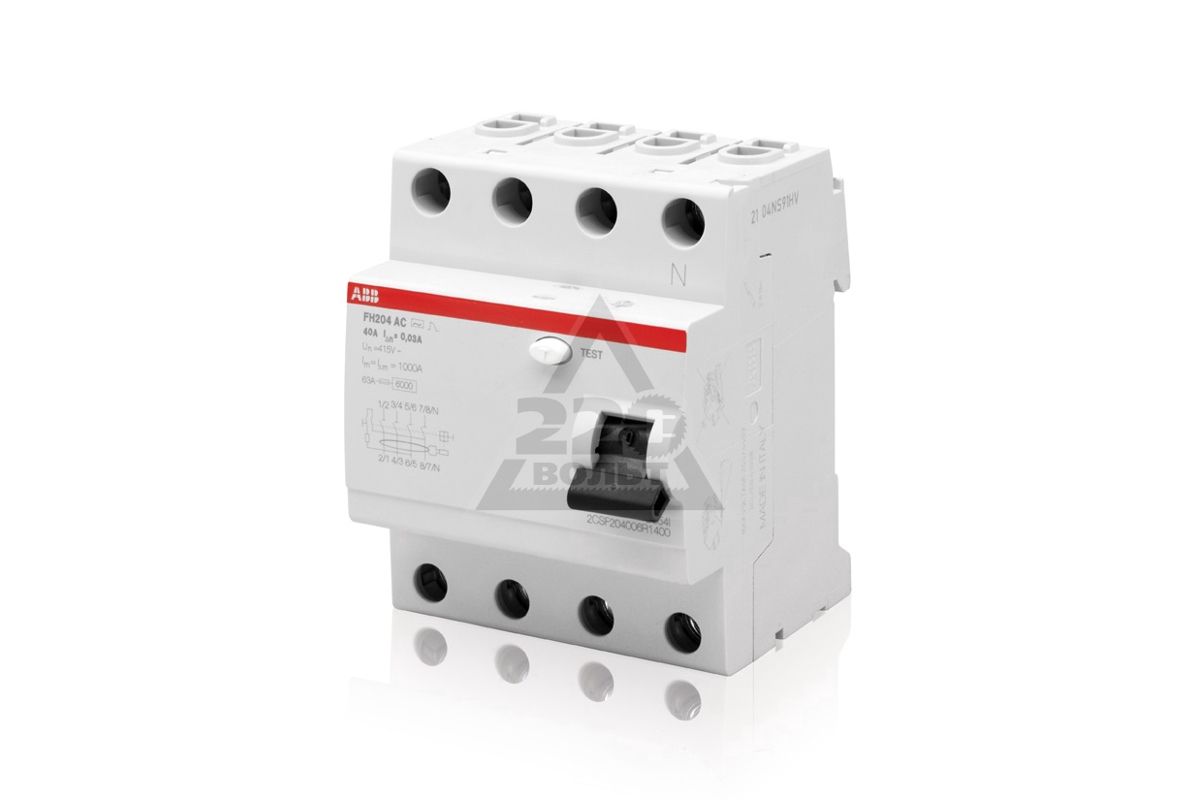

  • 4-полюсный RCCB : Используется в случаях подключения трехфазного источника питания с использованием трех фазных проводов и нейтрали. Это как показано на изображении ниже. Он состоит из двух концов, к которым подключены три фазы и нейтральный провод. Кроме того, по конструкции и работе он аналогичен двухполюсному ВДТ.

RCCB бывают разных номиналов, например: 30 мА, 100 мА, 300 мА

Чувствительность по остаточному току

RCCB в первую очередь разработан для защиты от замыканий на землю и их последствий для жизни человека, таких как поражение электрическим током.

Согласно исследованиям, человек может выдержать электрический шок только силой 30 мА.
Таким образом, ВДТ в защите от низкого напряжения сконструированы таким образом, что они отключаются от цепи даже при небольшом изменении значения остаточного тока до 30 мА. Время отклика обычно находится в пределах 40 мс, что гарантирует полную защиту человека от поражения электрическим током в любое время.

Более высокие значения 300 мА используются в случаях, когда требуется защита от опасности возгорания.Это полезно в местах, где хранится много легковоспламеняющихся материалов.

Заключение

RCCB - это важное защитное устройство в вашей электрической цепи, которое помогает предотвратить поражение электрическим током в случае замыкания на землю. Правильно установленный ВДТ гарантирует отсутствие смертельных травм для человека в случае случайного прикосновения к токоведущим проводам.

Что еще вы можете сказать об этом ребенке с автоматическим выключателем?

▷ Устройство остаточного тока и прерыватель цепи остаточного тока

Уже давно Андрей не публиковал статьи для блога сообщества электротехники.Вот его участие!

Что такое устройство защитного отключения и автоматический выключатель и где его использовать?

Давайте прочитаем его статью и вспомним, что вы также можете публиковать дискуссии, обзоры оборудования, статьи, эссе или свидетельства / истории о карьере. Просто отправьте нам письмо.


Современная система распределения электроэнергии требует более строгих мер защиты, чем обычный автоматический выключатель, используемый для защиты от перегрузок цепи. Стандартный предохранитель много раз оказывался слишком медленным и / или недостаточно чувствительным, чтобы предотвратить возгорание или поражение электрическим током.

Электроустановки для зданий Стандарт IEC 60364 требует установки устройств остаточного тока в определенных частях цепи, таких как силовые розетки и цепи, питающие электрооборудование, работающее во влажных / влажных средах, таких как ванные комнаты и кухни.

Эти устройства остаточного тока (RCD) или прерыватели цепи остаточного тока (RCCB) контролируют баланс токов между горячим и нейтральным проводами и разрывают цепь, когда есть разница в токе, протекающем через них.

Давайте посмотрим на рисунок ниже. В (a) мы последовательно подключили УЗО к нашему потребителю M. В нормальных рабочих условиях путь прохождения тока показан пунктирной петлей. Теперь представьте, что человек каким-то образом контактирует с горячим проводом (изоляция кабеля разрушается на небольшом участке, и он касается металлического шасси оборудования), часть тока проходит через человека и заземляется обратно в генератор, создавая второй путь прохождения тока, как в (b).

Это приведет к тому, что ток, протекающий через провод L (горячий), будет равен сумме тока через провод N (нейтральный) и тока, протекающего через землю.
Эта разница в токе между проводами L и N обнаруживается УЗО, и оно разрывает цепь, если разница превышает пороговое значение.

Пороговые значения для УЗО зависят от типа опасности, которую оно призвано предотвратить. Для предотвращения поражения электрическим током диапазон составляет 5–30 мА, для предотвращения пожара - 100–1000 мА, а для защиты оборудования большой мощности - 3–30 А.

Самым важным аспектом любого УЗО является очень маленькое время отклика. Как только разница в токе превысит пороговое значение, цепь будет отключена менее чем за 300 мс для УЗО общего назначения. Обычно они имеют маркировку G.

.

Как видите, такая защита невозможна с классическим автоматическим выключателем, потому что он не имеет такой высокой чувствительности и не такой быстрый.

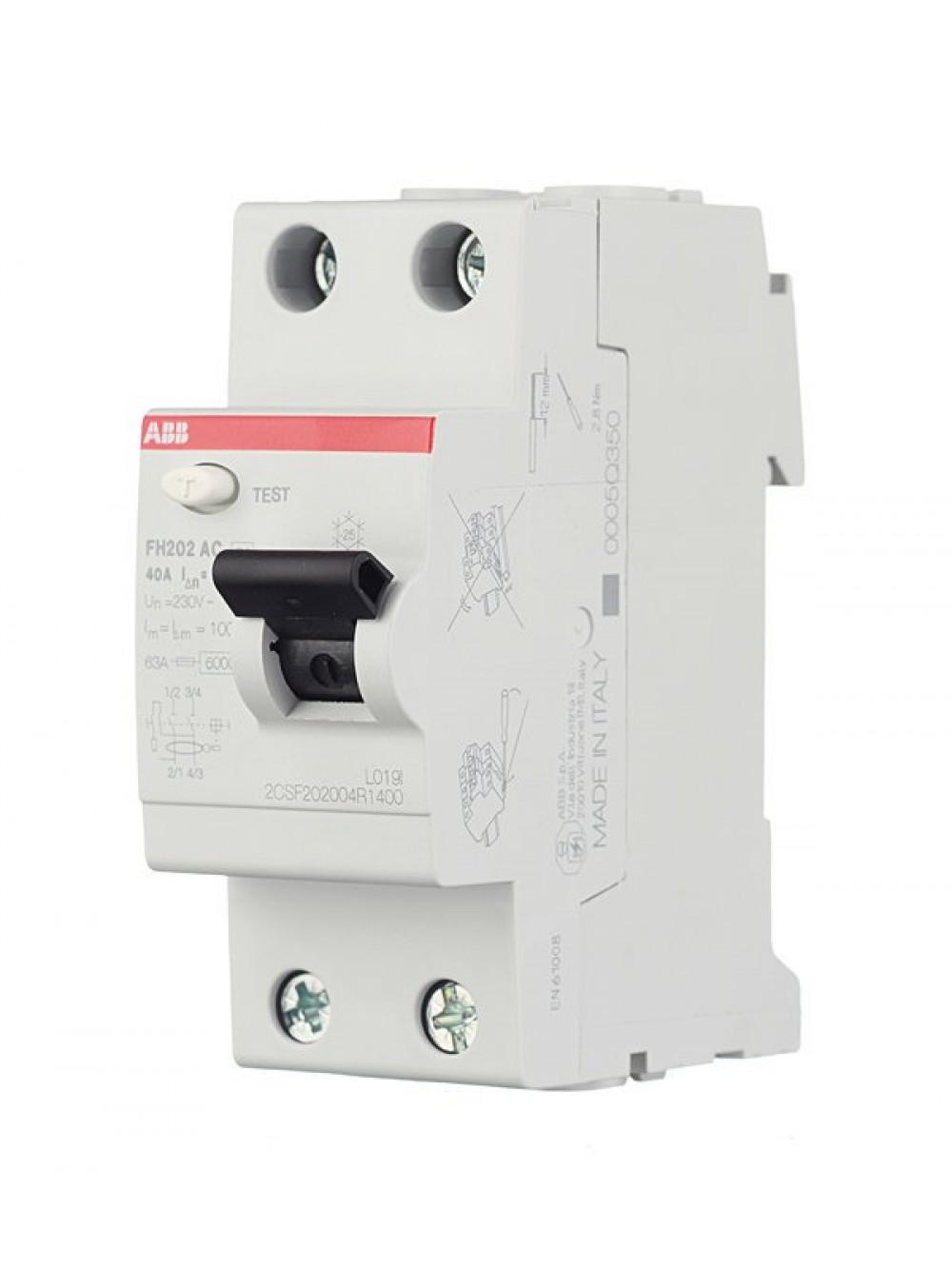

На рынке вы найдете индивидуальные УЗО, такие как Итон ниже.

Большинство из них оснащено кнопкой, в данном случае желтой.Это тестовая кнопка, которая разрывает цепь, и она очень полезна при поиске и устранении неисправностей.

Другой важный аспект заключается в том, что все УЗО будут иметь контакты как для горячего, так и для нейтрального провода, а 3-фазные УЗО будут иметь контакты для всех фазных проводов и нейтрали.

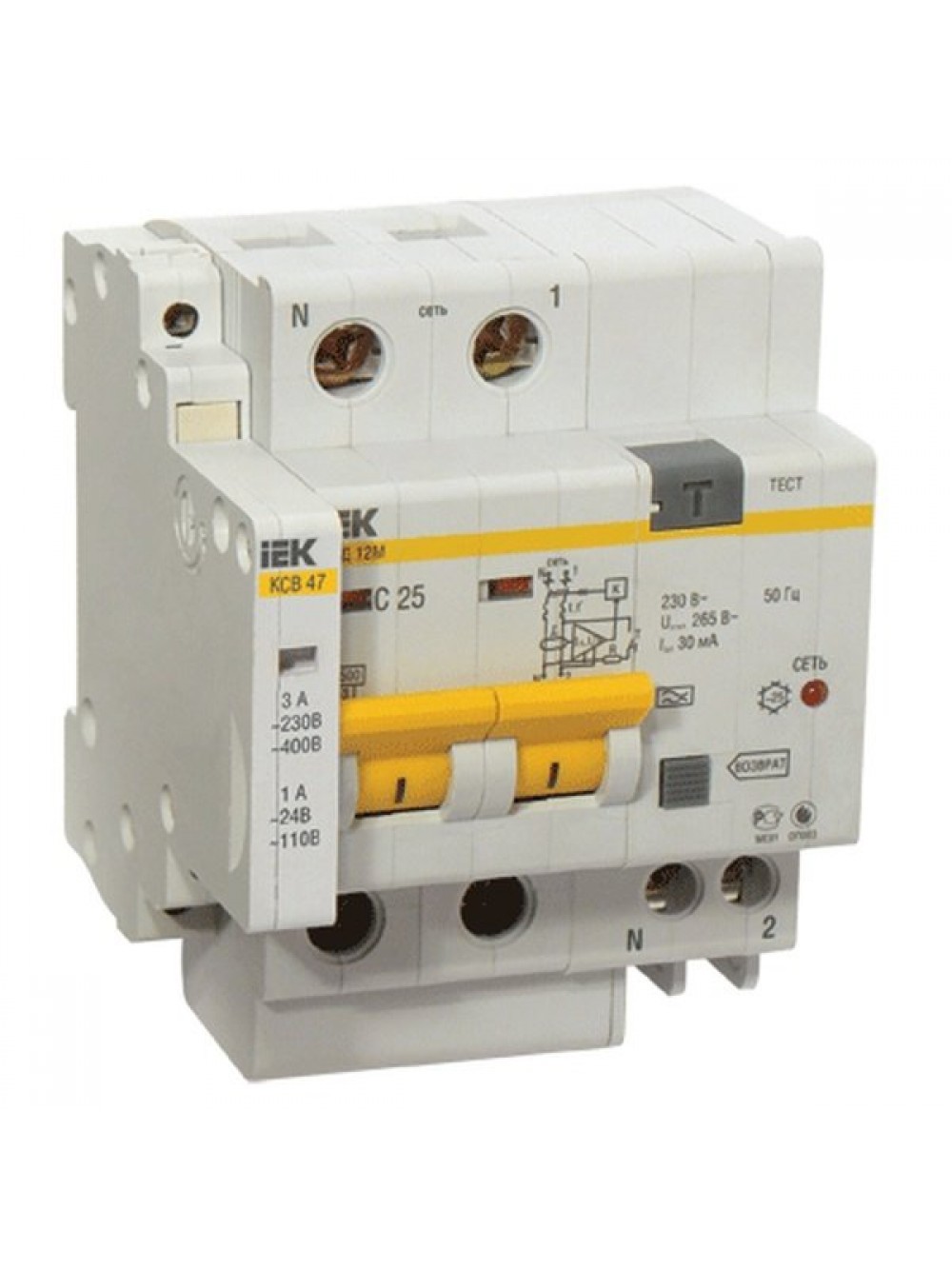

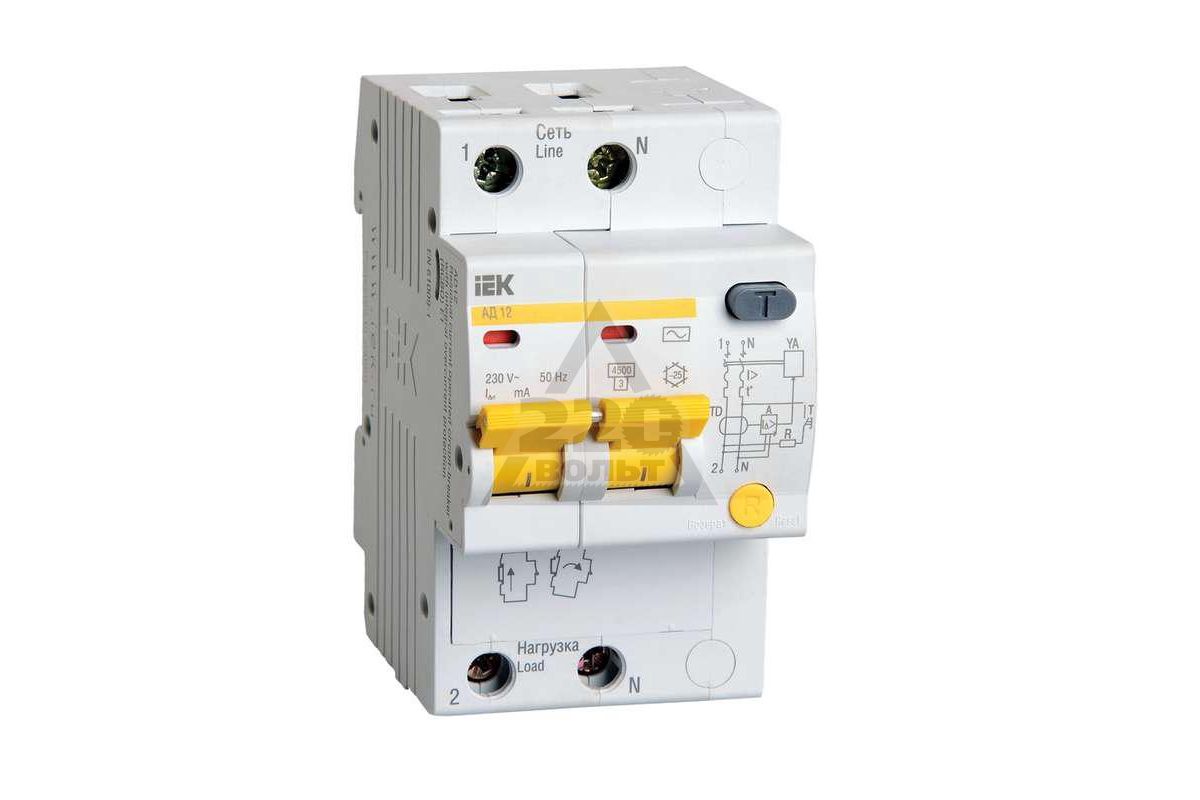

Другие производители включают УЗО с обычным автоматическим выключателем MCB, что обычно называется RCBO (выключатель остаточного тока с перегрузкой по току). Примером может служить Merlin Gerin 19665, который вы можете увидеть ниже.

Заключение

В заключение УЗО необходимы в современных электрических системах и обеспечивают повышенную защиту жизни человека и оборудования.Они могут вызвать головную боль при установке такого выключателя в старые установки из-за ложного срабатывания.

Очень важно иметь хорошую цепь нейтрали с этими устройствами, что вы не всегда найдете в старых зданиях, я уверен, вы согласны.
Спасибо за внимание,
Андрей
Ваши впечатления от этой статьи?

▷ Автоматические выключатели остаточного тока

Что такое прерыватель цепи остаточного тока? Как это работает? Когда и где мы его используем? Это то, что Насир собирается объяснить в следующей статье из своей серии руководств по автоматическим выключателям.Вы с ним согласитесь?

До сих пор мы изучали автоматический выключатель как предохранительное устройство, которое обнаруживает только дополнительный или чрезмерный ток, протекающий в цепи. Несомненно, чрезмерные токи очень опасны для проводки, схем и оборудования, которое подключено к схемам в качестве нагрузки.

Но иногда в цепи возникает ток утечки, который может оказаться еще более фатальным, поскольку он смертельно опасен для человека. Итак, вопрос в том, что в этом случае могут делать автоматические выключатели? Для этого были выбраны автоматические выключатели дифференциального тока, основная функция которых заключается в предотвращении ударов, вызванных утечкой на землю, которые могут оказаться фатальными.

Принцип действия выключателя остаточного тока

Основным принципом работы выключателя дифференциального тока является определение баланса токов в двух его проводах, поскольку входящий ток должен быть равен выходному току в электрической цепи, при условии, что не происходит потеря тока в виде каких-либо потерь. утечки или что-то в этом роде.

Выключатель - это электрическое устройство, которое определяет баланс электрического тока между двумя проводниками с помощью дифференциального трансформатора тока.Один провод называется токоведущим, а другой - нейтральным.

Выключатель отключает цепь, как только обнаруживает, что ток в обоих проводниках неодинаков.

Как это работает?

Теперь главный вопрос в том, как работает этот баланс? Автоматический выключатель дифференциального тока имеет встроенный трансформатор баланса тока, иногда дифференциальный трансформатор, который имеет два типа обмоток: первичную и вторичную.

Наряду с этими обмотками для обнаружения сигнала неисправности используется реле, подключенное к вторичным обмоткам.

В случае отсутствия тока утечки намагниченности в обоих проводниках нейтрализуют друг друга, и остаточный магнетизм не образуется, поскольку они равны по величине, но противоположны по направлению.

В случае наличия некоторого тока утечки остаточный магнетизм не равен, и в цепи создается дисбаланс, который вызывает поток утечки в сердечнике.Этот поток рассеяния вызывает электрический сигнал, который может быть обнаружен реле, прикрепленным ко вторичной обмотке.

Реле действует как переключатель и, следовательно, используется для отключения или повторного включения цепи. В этом случае, когда он получает электрический сигнал из-за дисбаланса тока, он немедленно отключает цепь, тем самым действуя как предохранительное устройство.

Применение выключателя остаточного тока

Эти автоматические выключатели имеют огромное значение, поскольку они предотвращают удары, вызванные утечками тока, которые могут оказаться фатальными для человека.По этой причине они используются почти во всех электрических схемах в домах, офисах и зданиях для защиты в случае, если требуется какой-либо тип ручного управления.

Это был другой тип автоматического выключателя, работа которого немного отличалась от остальных типов, которые мы изучили до сих пор. Причина этого в том, что остальные типы защищают цепь, тогда как она используется для защиты человека.

В моем следующем уроке я собираюсь изучить автоматические выключатели утечки на землю, которые несколько похожи на эти.Так что продолжайте посещать блог сообщества электротехники, чтобы узнать еще кое-что об очень интересном.

Насир.

▷ Автоматический выключатель утечки на землю (ELCB)

Привет всем! Мы уже имели дело с автоматическими выключателями утечки на землю 3 года назад, но сегодня мы представляем новую статью от нашего коллеги Маниша на эту тему, которая меня освежает. Надеюсь, это поможет! Если есть вопросы, оставьте комментарий.

Рис. 1.0: Схема ELCB

Введение

В моей последней статье я рассказал вам о выключателе остаточного тока (RCCB).Сегодня мы рассмотрим другой важный тип автоматического выключателя, называемый автоматическим выключателем утечки на землю (ELCB). ELCB - это еще один класс автоматических выключателей со специальной функцией.

ELCB: для чего?

Автоматический выключатель утечки на землю - это устройство безопасности, используемое в электрических цепях с высоким сопротивлением заземления для предотвращения риска поражения электрическим током. В отличие от ранее изученных RCCB, ELCB - это устройство, работающее от напряжения.
ELCB обнаруживает небольшие паразитные напряжения в металлических корпусах электроустановок и прерывает цепь, если уровень напряжения превышает порог опасности.

Прерыватели цепи утечки на землю

были изобретены почти 60 лет назад и когда-то довольно широко использовались в электрических установках. Однако с изобретением ВДТ - усовершенствованного устройства защиты, использование УЗО сократилось.

Таким образом, основной целью ELCB является обнаружение утечек на землю и предотвращение травм людей от поражения электрическим током.

ELCB: как он защищает?

Несмотря на то, что использование ELCB перешло в RCCB, работающему под током, интересно изучить принцип работы автоматического выключателя утечки на землю.На рисунке 1.0 ниже изображена схема этого устройства.

Рис. 1.0: Схема ELCB

Как показано на рисунке, устройство состоит из двухполюсного переключателя, соединяющего стороны питания и нагрузки. Этот двухполюсный переключатель внутренне подключен к катушке отключения соленоида. Катушка отключения подключается между землей и открытым металлическим каркасом электроустановки. Как видно на рисунке, клемма E катушки отключения подключена к заземляющему электроду, а клемма F подключена к металлическому корпусу.

Во время нормальной работы двухполюсный переключатель замкнут, и ток течет от источника питания к стороне нагрузки через две линии (фаза, нейтраль). В течение этого периода между клеммами F и E не течет ток на землю. Следовательно, напряжение между клеммами E и F незначительно (почти равно нулю).

В случае неисправности напряжение на выводе F, подключенном к оголенным металлическим изделиям, повышается, а напряжение на выводе E имеет нулевой потенциал. Таким образом, увеличивается разность потенциалов между выводами E и F.Это приводит к срабатыванию подключенной катушки отключения. Затем движение отключающей катушки размыкает двойной переключатель и тем самым размыкает цепь.

Видна кнопка тестирования. Он используется для проверки работы ELCB. При нажатии он временно подключает клемму F к линии через испытательный резистор. Он отключает питание от металлического корпуса, чтобы избежать попадания опасного электрического тока обратно в металлический корпус.

Преимущества ELCB перед RCCB

Одним из основных преимуществ ELCB перед RCCB является то, что он менее чувствителен к условиям неисправности по сравнению с RCCB, следовательно, у него меньше случаев ложных отключений.

Недостатки ELCB

  1. Если стержень заземления электроустановки расположен рядом с другим стержнем заземления здания, то высокий ток утечки на землю из другого здания может повысить местный потенциал земли и вызвать разность напряжений на двух заземлениях, снова отключив ELCB.
  2. Во время грозы может возникнуть неприятное отключение из-за ударов молнии.
  3. ELCB
  4. не обнаруживают ток короткого замыкания, который не проходит через подключенный заземляющий стержень.
    Например. человек, непосредственно контактирующий с токоведущим проводом. Следовательно, в таких случаях ELCB не предлагает никакой защиты.
  5. Негерметичные приборы, такие как водонагреватели, погружные нагреватели, могут вызвать прохождение тока утечки через клемму F, подключенную к заземлению, и вызвать ложное срабатывание.
Заключение

ELCB, хотя и обеспечивает хорошую защиту от замыкания на землю, имеет некоторые ограничения и недостатки, которые делают более привлекательным использование УЗО, которые в основном используются в настоящее время.

Автоматический выключатель остаточного тока (RCCB): принцип, преимущества и ограничения

Хотя электричество стало незаменимым компонентом нашей жизни, на самом деле оно несет в себе опасность для жизни человека и имущества. Поражение электрическим током и пожар - это два основных риска, связанных с электричеством, поэтому нельзя допускать халатности, когда дело касается изоляции оборудования.
Автоматический выключатель остаточного тока (RCCB) - важная мера безопасности, когда речь идет о защите электрических цепей.Это датчик тока, который может автоматически измерять и отключать цепь, когда в подключенной цепи возникает неисправность или ток превышает номинальную чувствительность.

В этом блоге мы собираемся изучить:
1. Принцип RCCB.
2. Преимущества ВДТ.
3. Чувствительность ВДТ.
4. Ограничения ВДТ.
5. Классификация ВДТ.

Предназначенный для защиты человека от риска поражения электрическим током, а также поражения электрическим током и пожаров, RCCB особенно полезен в случаях внезапного замыкания на землю.Наличие RCCB гарантирует, что в таких случаях цепь немедленно отключится, и, таким образом, человек будет защищен от поражения электрическим током.

Принцип RCCB

RCCB работает по принципу закона Кирхгофа, который гласит, что входящий ток должен быть равен выходному току в цепи. Таким образом, RCCB сравнивает разницу в значениях тока между проводами под напряжением и нейтралью. В идеале ток, протекающий в цепи от провода под напряжением, должен быть таким же, как ток, протекающий через нейтральный провод.В случае неисправности ток от нейтрального провода уменьшается, разница между ними известна как остаточный ток. При обнаружении остаточного тока срабатывает RCCB для отключения цепи.

Испытательная цепь, входящая в комплект устройства защиты от остаточного тока, обеспечивает проверку надежности RCCB. Когда кнопка тестирования нажата, ток начинает течь через тестовую цепь. Поскольку это создает дисбаланс в нейтральной катушке устройства, ВДТ отключается, и питание отключается, тем самым проверяя надежность ВДТ.

Преимущества RCCB

  • Обеспечивает защиту от замыкания на землю, а также от любого тока утечки
  • Автоматически отключает цепь при превышении номинальной чувствительности.
  • Предлагает возможность двойной оконечной нагрузки как для кабельных соединений, так и для шинных соединений
  • Обеспечивает защиту от колебаний напряжения, поскольку включает в себя фильтрующее устройство, которое защищает от переходных уровней напряжения.

Чувствительность УЗО

Человек способен выдержать поражение электрическим током до 30 мА.В то время как до 10 мА может вызвать ощущение покалывания, 10 мА и более могут привести к сокращению мышц, что в дальнейшем приведет к параличу дыхания при токе около 30 мА. Поэтому RCCB предназначены для поиска небольших изменений остаточного тока. В случаях, когда требуется защита от огня, ВДТ также используются для отслеживания более высоких изменений остаточного тока до 300 мА.

Ограничения RCCB

Хотя RCCB имеет много преимуществ, он также имеет некоторые ограничения:

  • RCCB не гарантирует работу, если нагрузки не генерируют стандартные формы сигналов.Это главным образом потому, что RCCB предназначен для работы с нормальными формами волны питания.
  • Возможно, произошло нежелательное отключение RCCB. Это происходит главным образом потому, что всякий раз, когда происходят резкие изменения электрической нагрузки, на землю может протекать небольшой ток, особенно в старых приборах.
  • RCCB не защищает от перегрузки по току. Он был разработан для защиты только в том случае, если текущий ток и ток нейтрали различны. Однако перегрузку по току обнаружить нельзя.
  • RCCB не защищает от ударов нейтрали.В основном потому, что ток в них сбалансирован. Ток уравновешивается, поскольку оба терминала удерживаются вместе.
  • RCCB не защищает от перегрева, который возникает при неправильном вкручивании проводов в клеммы.

Классификация ВДТ

ВДТ бывают двух типов; 2-х полюсные ВДТ и 4-х полюсные ВДТ.

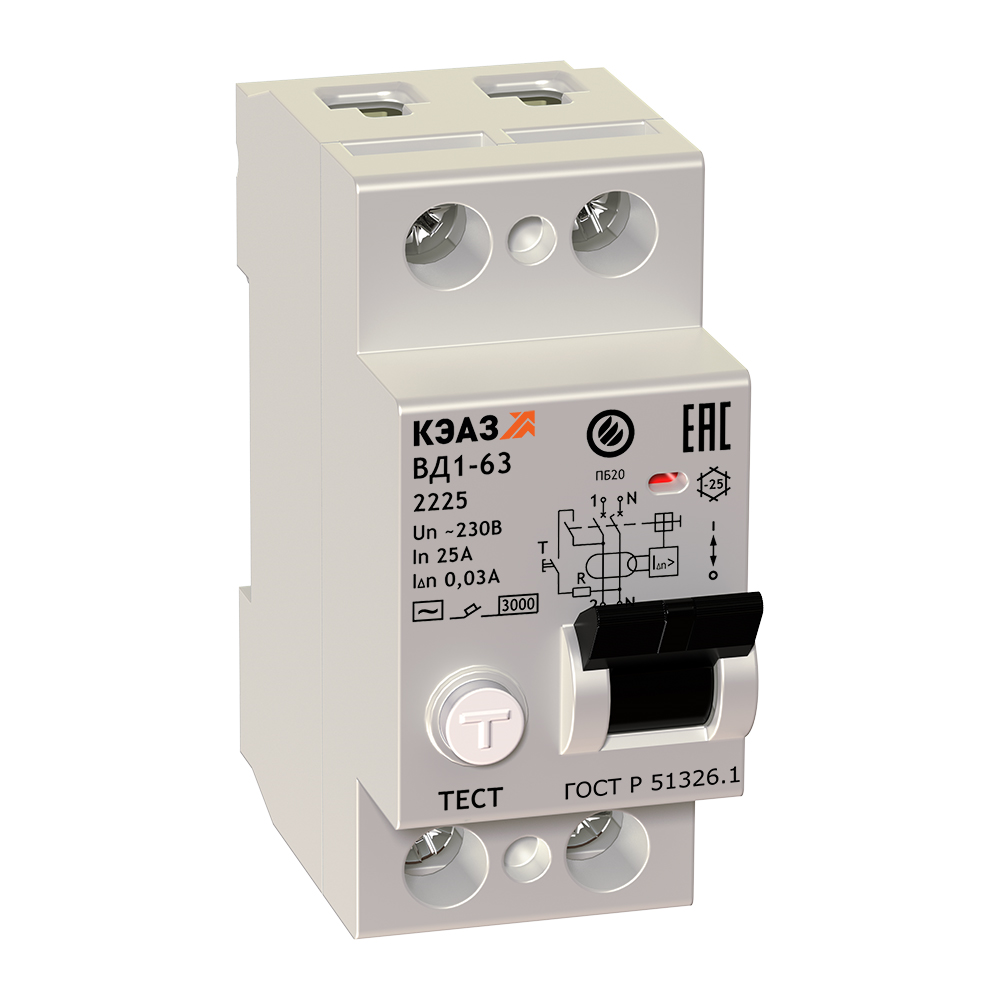

2-полюсный RCCB: Используется в случае однофазного подключения к источнику питания, имеющего только фазу и нейтраль.

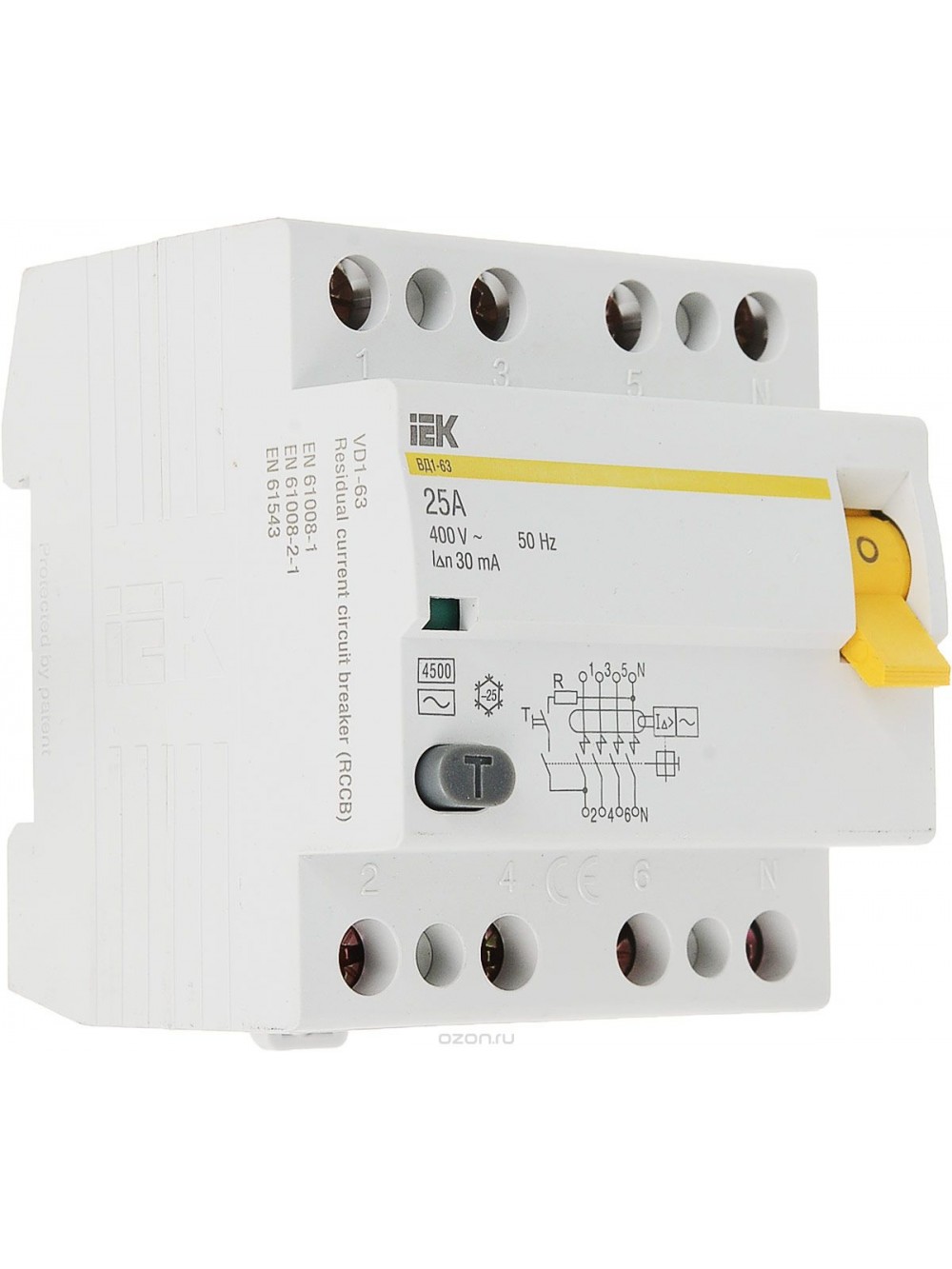

4-полюсный УЗО: Используется при трехфазном питании.

Номинальный ток от 10 до 0,100 А
Чувствительность 30 100 300 м А

RCCB поэтому чрезвычайно важен для обеспечения защиты цепей в реальном времени. В промышленных предприятиях и, особенно, в высоковольтных коммерческих установках, его важность нельзя недооценивать, поскольку из-за него всегда существует риск ударов и несчастных случаев. В C&S Electric мы предлагаем Wintrip RCCB, ультрасовременный продукт, пригодный для промышленного, бытового и коммерческого применения.ВДТ C&S соответствуют стандарту IEC 61008-1 и используются как для управления, так и для изоляции электрических цепей. C&S Electric является уважаемым мировым брендом продуктов для управления энергопотреблением уже более 50 лет, поэтому вы можете быть уверены, что находитесь в надежных руках.

В чем разница между устройством защитного отключения (УЗО) и автоматическим выключателем с максимальной токовой защитой (RCBO)? - Энергид

Эти два устройства обеспечивают безопасность вашей проводки.Проще говоря, у первого одна функция, а у второго - две. Давайте посмотрим на них:

Устройство защитного отключения

Устройство остаточного тока постоянно контролирует вашу электропроводку, чтобы обнаруживал утечки тока . Как? Он непрерывно измеряет количество тока, проходящего через провод в одном направлении, и снова через другой провод в противоположном направлении.

  • Если он обнаруживает разницу больше 300 мА (миллиампер) или в некоторых случаях меньше, он разрывает цепь.
  • Если ток «отсутствует», это означает, что где-то в проводке есть утечка. Если этот ток протекает через тело человека, это может привести к смертельному поражению электрическим током.

Устройства защитного отключения защищают людей .

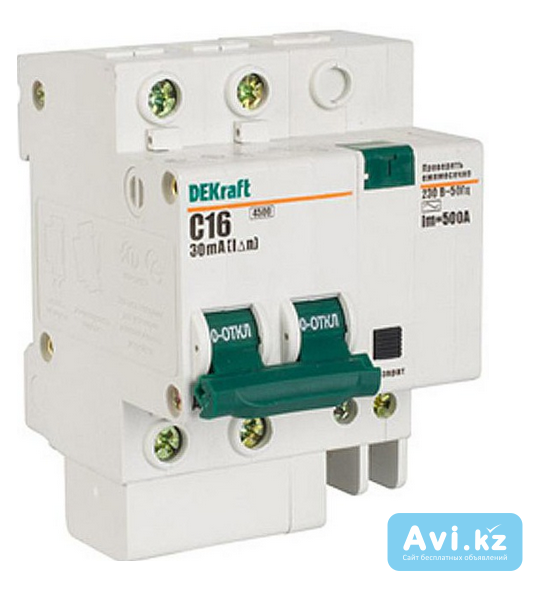

Автоматический выключатель нулевой последовательности с максимальной токовой защитой

Это защитное устройство, которое сочетает в себе две функции. Он действует как устройство защитного отключения и как выключатель .

  • Автоматический выключатель разрывает цепь, если потребляемый ток становится слишком высоким.
    Как? Автоматический выключатель настраивается на допустимую нагрузку проводов в цепи, которую он защищает. Если есть перегрузка, вызванная, например, короткое замыкание или чрезмерное потребление, вызванное подключением слишком большого количества устройств к одной цепи, он реагирует. Без этой защиты провода могут расплавиться и загореться.
    Автоматические выключатели защищают оборудование и здания.
  • Устройство защитного отключения работает так же, как описано выше.
    Устройства защитного отключения защищают людей.

Таким образом, автоматические выключатели с максимальной токовой защитой защищают людей, оборудование и здания.

Итак, что мне выбрать?

Законодательство требует:

  • УЗО 100-300 мА, охватывающее всю установку
  • второй УЗО на 10-30 мА во влажных помещениях (кухня, ванная, подсобное помещение и т. д.)
  • автоматические выключатели в каждой цепи.

Однако вы можете выполнить эти требования и сэкономить место на панели автоматического выключателя: в некоторых цепях вы можете заменить два устройства (УЗО и автоматический выключатель) одним устройством (RCBO). Это защитит эти цепи одновременно от утечек тока и перегрузок.

Устройства защитного отключения (УЗО) и прерыватели замыкания на землю (GFI)

Устройства защитного отключения (УЗО) и прерыватели замыкания на землю (GFI) Рекламное объявление

Криса Вудфорда.Последнее изменение: 5 марта 2021 г.

Электричество невероятно полезно, но оно также может быть невероятно опасным! Знаете ли вы, что для сильного электрического ток течет через твое сердце, чтобы убить тебя? Это должно дать вам сделайте паузу для размышлений, если вы регулярно пользуетесь электроинструментом. Считать о том, если на мгновение: если вы используете электрический кусторез и вы случайно перерубили кабель, электричество должно пойти где-то. Если у инструмента металлический корпус, вы держитесь за него, и вы стоите на земле, очень высок риск, что ваш тело образует «короткое замыкание» - путь наименьшего сопротивления для протекания тока.Занимает просто мгновение ока для тока, который делает вам одолжение, чтобы передумать, проскочить через ваш тело, и убьет тебя. Один из способов снизить риск - использовать умный защитный гаджет под названием УЗО (устройство защитного отключения) или GFI (прерыватель замыкания на землю) , который автоматически отключает паразитные токи, прежде чем они смогут поразить вас электрическим током, вызвать пожар или нанести другой ущерб. Давайте подробнее рассмотрим, как это блестящее оборудование может спасти вашу жизнь!

Artwork: Зачем нужны УЗО: силовые кабели легко повредить, что может поставить под угрозу вашу жизнь.В случае неисправности или аварии устройство УЗО предназначено для очень быстрого отключения электроэнергии, что значительно снижает риск смертельного исхода. поражение электрическим током.

Зачем нужны УЗО?

Фото: Типичный адаптер RCD с трехконтактной розеткой для электросети Великобритании. Подключите УЗО к розетке, подключите прибор к УЗО, и все готово. Синяя кнопка тестирует устройство: нажмите на нее, и вы вызовете временное короткое замыкание. это должно отключить питание.Зеленая кнопка - это переключатель сброса, который возвращает УЗО к нормальной работе. после теста или настоящей вырезки. В США такое устройство чаще называют как прерыватель замыкания на землю (цепи) (GFI / GFCI), хотя RCD и GFI / GFCI не полностью эквивалентны.

Цифры меняются из года в год, но Статистика правительства США показывает, что смерть от электрического тока является одной из пяти основных причин смерти на работе. Он также убивает и ранит многих людей дома. По данным Американской ожоговой ассоциации (цитируется Британским медицинским журналом), несчастные случаи, связанные с электричеством, вызывают несколько сотен смертей и несколько тысяч травм каждый год в Только Соединенные Штаты.

Как и почему людей убивают электрическим током? По сути, потому что они случайно касаются высоковольтного оборудования или из-за того, что электрический прибор выходит из строя таким образом, что его открытые металлические части временно становятся «под напряжением» и становятся опасными. Многие электроприборы имеют предохранители для защиты от чрезмерных токов, но они не помогают в такой ситуации. У некоторых приборов также есть "заземляющие" или "заземляющие" кабели, чтобы защитить нас, когда кабели под напряжением касаются вещей, которых не должны. Земля или земля не являются частью нормальной цепи электропитания: это просто запасной кабель, прикрепленный к оголенным металлическим частям прибора, который в конечном итоге подсоединен к земле через домашнюю проводку через металлический стержень или водопроводную трубу, которая входит в землю за пределами вашего дома.Основная идея заключается в том, что если кабель под напряжением выходит из строя и касается чего-то вроде внешнего металлического корпуса тостера, кабель заземления несет ток безопасно прочь. Но что, если выйдет из строя и заземляющий кабель - например, если вы его перережете? Вот где нам на помощь приходят RCD и GFI.

Рекламные ссылки

Как в УЗО используется электромагнетизм

Если вы читали наши статьи об электричестве и магнетизм, ты знайте, что эти два явления подобны двум сторонам медали - единому Явление называется электромагнетизмом .Электрические токи могут производить магнитные поля, в то время как магнитные поля могут вызвать электрические токи течь. УЗО используют соединение между электричеством и магнетизм особенно остроумным способом.

Предположим, вы используете электроинструмент, например, газонокосилку. Есть два провода, идущие от источника электроэнергии к электродвигателю который вращает режущие лезвия. Один провод называется фазным или живым а другой называется нейтральным. Если тебе не повезло прорезав один из этих проводов, ток должен куда-то течь.Если вы сократите через кабель газонокосилки под напряжением с садовой парой из нержавеющей стали ножницы, например, ножницы, ваши руки, руки и ноги будут образуют часть цепи, по которой протекает электричество. Ты может быть мертв в течение секунды! Но если кабель подключен к УЗО, УЗО обнаруживает резкое изменение тока и размыкает схема примерно за 30–50 миллисекунд. Это должно быть достаточно быстро достаточно, чтобы спасти вашу жизнь в большинстве случаев. УЗО не предохраняет вас от поражения электрическим током: оно означает поражение электрическим током. не должно длиться достаточно долго, чтобы убить вас.

УЗО

чем-то похожи на трансформаторы

Изображение: упрощенная иллюстрация трансформатора. Медные первичный и вторичный кабели соединены магнитным способом через железный сердечник, а не электрически.

УЗО

работают аналогично трансформаторам электроэнергии; если ты не знаком с ними, возможно, вам будет полезно просмотреть наша подробная статья о трансформаторах, чтобы вы понимали, что будет дальше.

В трансформаторе две катушки медной проволоки (называемой первичной и вторичный) обернуты вокруг круглого утюга сердечник (иногда называют тороидом).Используя разные количество провода в двух катушках, трансформатор может преобразовать электрический ток высокого напряжения в низковольтный (или наоборот).

Внутри УЗО, токоведущий и нейтральный кабель от электрического обертка вокруг железного сердечника, очень похожая на ту, что в трансформатор. Кабель под напряжением оборачивается вокруг одной стороны жилы и нейтрали. кабель идет вокруг другого, так что:

  1. Переменный ток течет вперед и назад через провод под напряжением (зеленый).
  2. При этом он индуцирует (создает) магнитное поле в железном сердечнике, как в трансформаторе (синяя стрелка).
  3. Между тем, противоположный переменный ток также течет вперед и назад через нейтральный провод. (апельсин).
  4. Ток нейтрали индуцирует в сердечнике равное и противоположное магнитное поле (красная стрелка).
  5. В нормальных условиях магнитные поля, наведенные токоведущим и нейтральным проводами, нейтрализуются: в сердечнике нет общего магнитного поля, и нет ничего, что могло бы остановить ток, протекающий через устройство, которое вы используете.

Что происходит, когда возникают проблемы?

Теперь предположим, что вы перерезали или повредили кабель, ведущий к вашему прибору. Если вы прорежете один из силовых проводов, фактически произойдет утечка тока из цепи, так что будет неравные токи, протекающие в токоведущем и нулевом проводах. Один из проводов будет пропускать больше тока, чем другой, поэтому создаваемые ими магнитные поля больше не будут компенсироваться, и в сердечнике появится чистое магнитное поле.

Как это нам помогает? Железный сердечник имеет третью катушку меньшего размера проволоки, обернутой вокруг него.Это называется поиском или детектором. катушка, и она подключена к очень быстрому электромагнитному переключателю, называемому реле (транзисторы, тиристоры и даже вместо них можно использовать вакуумные лампы). Когда происходит дисбаланс тока, магнитное поле, индуцированное в сердечнике, вызывает электрический ток течет в поисковой катушке. Этот ток запускает реле, а затем реле отключает питание. Посмотрите, как это происходит в анимации в поле ниже.

Как работают устройства УЗО

  1. При нормальной работе, когда нет магнитного поля в сердечника, через поисковую катушку (серая) или реле (синее) электричество не проходит.
  2. Предположим, вы перерезаете провод под напряжением (зеленый) садовыми ножницами - и предположим, что вам требуется десятая доля секунды, чтобы разрезать насквозь.
  3. В течение этой десятой секунды, когда вы начинаете резать, возникает дисбаланс тока между токоведущим и нейтральным кабелями. Через нейтральный провод (оранжевый) протекает больше тока, чем через провод под напряжением (зеленый), поэтому нейтральный провод создает большее магнитное поле (красная стрелка) в железном сердечнике. чем провод под напряжением (синяя стрелка).
  4. Два магнитных поля больше не компенсируются. Чистое магнитное поле в сердечнике вызывает прохождение электрического тока в поисковой катушке (серый), который активирует реле (синий).
  5. Реле размыкается, разрывая кабели входящей цепи и прекращая подачу всей энергии всего за 30 миллисекунд - быстрее, чем удар электрическим током может остановить ваше сердце.

Нужно ли покупать УЗО?

"Менее половины (49%) [домов] имеют устройство защитного отключения (УЗО) в коробке с предохранителями, жизненно важное устройство безопасности, которое сводит к минимуму риск возгорания путем отключения электроэнергии в случае неисправности."

Первое направление по электробезопасности, Великобритания, 2012

Фото: Этот современный блок предохранителей (иногда называемый потребительским блоком) имеет встроенную защиту от УЗО, но только в цепях, окрашенных в зеленый цвет (как правило, основные розетки внизу). Другие розетки (и такие вещи, как цепи освещения) не имеют защиты от УЗО и окрашены в красный цвет.

Если вы пользуетесь электроинструментами любого типа, в том числе такими, как мойки высокого давления, бензопилы и газонокосилки, это хорошая идея защитить себя с помощью УЗО, но вы можете быть защищены уже без даже зная это.Современные бытовые блоки предохранителей (распределительные щиты), подобные показанному здесь, имеют встроенные УЗО на некоторых (но не все) бытовые схемы. Это означает, что если вы перережете кабель или намочите его, выключатель на блоке предохранителей отключит питание и спасет вашу жизнь, сделав то же самое Работа как плагин УЗО. Жизненно важно понимать, как устроен блок предохранителей. В этом поле например, только розетки на нижнем этаже имеют защиту УЗО. Итак, если вы используете нижний этаж Подключите вилку к вашей газонокосилке в саду, и вы защищены.Однако, если вы использовали электроинструменты, подключенные к розетке наверху, вам необходимо использовать подключаемое УЗО для защиты сами, потому что в цепях наверху не установлены УЗО.

Кто изобрел RCD / GFCI?

Как и многие другие изобретения, УЗО были изобретены разными людьми, в разных местах, в разное время. Первым, кто разработал прерыватель цепи такого типа, по-видимому, был австрийский производитель. физик Готфрид Бигельмайер (1924–2007), которому 25 апреля 1958 года был выдан австрийский патент (№ 197 468) на RCD.

Американский инженер-электрик Чарльз Далзил (1904–1986) также спас бесчисленное количество жизней, когда примерно в 1960 году придумал свой собственный прерыватель цепи замыкания на землю. Он начал патентовать идею в январе 1961 года (в заявке номер 85364) и, наконец, получил патент в октябре 1965 года. Среди преимуществ изобретения, перечисленных Далзилом, были достаточно высокая чувствительность к току, чтобы защитить людей от поражения электрическим током, низкий рабочий ток и потребление энергии, а также минимальное количество того, что он назвал "неудобствами". отключение.«

Изображение: Как работает прерыватель тока замыкания на землю (с типовой схемой подключения для США). Это оригинальный дизайн Чарльза Далзиэля из его патента начала 1960-х годов. Я раскрасил его для ясности, используя те же цвета, что и выше. Два силовых провода A, B проходят через коричневый трансформатор, как указано выше, а N - это земля. Цепь отключения срабатывает, когда между проводом A или проводом B и заземляющим проводом N протекает ток, создавая в сердечнике чистое магнитное поле, которое индуцирует ток в проводе. вторичная / поисковая катушка (обозначенная здесь как NS), активирующая синюю цепь отключения.Цепь отключения прерывает A и B (как показано синей пунктирной линией слева) с помощью реле, транзистор, кремниевый управляемый выпрямитель (тиристор), электронная лампа или аналогичный переключатель. Изображение из патента США 3 213 321: Миниатюрный дифференциальный автоматический выключатель Чарльза Далзила, любезно предоставлено Бюро по патентам и товарным знакам США.

Рекламные ссылки

Если вам понравилась эта статья ...

... вам могут понравиться мои книги. Мой последний Бездыханный: почему загрязнение воздуха имеет значение и как оно влияет на вас.

Узнать больше

На этом сайте

На других сайтах

Книги

Общие
Электробезопасность

Статьи

Патенты

Пожалуйста, НЕ копируйте наши статьи в блоги и другие сайты

статей с этого сайта зарегистрированы в Бюро регистрации авторских прав США. Копирование или иное использование зарегистрированных работ без разрешения, удаление этого или других уведомлений об авторских правах и / или нарушение смежных прав может привести к серьезным гражданским или уголовным санкциям.

Авторские права на текст © Крис Вудфорд 2008, 2021. Все права защищены. Полное уведомление об авторских правах и условиях использования.

Подписывайтесь на нас

Сохранить или поделиться этой страницей

Нажмите CTRL + D, чтобы добавить эту страницу в закладки на будущее, или расскажите об этом друзьям с помощью:

Цитировать эту страницу

Вудфорд, Крис. (2008/2021) УЗО. Получено с https://www.explainthatstuff.com/howrcdswork.html. [Доступ (укажите дату здесь)]

Больше на нашем сайте ...

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
