Крепление СИП на анкерной концевой опоре А23 (А31)

Наименование фирмы NILED Наименование фирмы ВК Тип изделия Количество
PA 1500 PA 1500 P анкерный зажим 1 шт
СS 10.3 CA 1500 кронштейн анкерный 1 шт
F 207 F 20.7 металлическая лента 2 м
NC 20 C 20 скрепа для фиксации ленты 2 шт
CE 25.150 CE 16.
150 		герметичный колпачок 4 шт
Е 778 CSL 180 ремешок 2 шт


Крепление СИП на анкерной концевой опоре А 23 (А 31)

Линия электропередачи до 1 кВ на основе самонесущего изолированного провода состоит из анкерных и промежуточных опор. Анкерные опоры устанавливаются в начале и конце линии, на поворотах и в других местах, где требуется натяжение провода. При строительстве анкерных опор используется характерная арматура для СИП: кронштейн, металлическая лента, скрепы и зажимы.

В первую очередь к опоре крепится кронштейн с помощью ленты и скреп. За кронштейн подвешивается анкерный зажим. И непосредственно к анкерному зажиму крепится провод СИП. При монтаже используется специальный инструмент.

Какую марку арматуры СИП использовать при строительстве анкерной концевой опоры А23 (А31) до 1 кВ

В ЦФО РФ широкое распространение получили марки арматуры СИП НИЛЕД и ВК. Несмотря на разнообразие производителей на рынке, упомянутые компании заслужили доверие своих клиентов, их изделия достаточно надежны и соответствуют нормативным требованиям ГОСТа.  Более того, данные марки находятся в разных ценовых сегментах, что позволяет подобрать необходимые товары согласно установленному бюджету.

Комплектовать анкерную концевую опору А 23 (А 31) до 1 кВ в Норма-кабель

Всю необходимую арматуру для монтажа СИП на анкерной опоре вы можете купить в ООО ТК “Норма-кабель”. Наша компания – это крупнейший дилер НИЛЕД в ЦФО по итогам 2014 года. Мы поставляем на рынок провод СИП, арматуру СИП до 1 кВ, высоковольтную арматуру и оборудование, а также стойки СВ для строительства анкерных и промежуточных опор.

Если перед вами стоит задача быстро и выгодно укомплектовать анкерную опору для СИП-2 – звоните в “Норма-кабель”. У нас есть все в наличии на складах.


разновидности и задачи, выбор и применение, особенности монтажа

Каждый опытный электрик знает, что для подключения потребителя к самонесущей линии требуется самонесущий изолированный провод. Решить эту задачу невозможно без специализированной арматуры. Она необходима для обеспечения поддержки электрического провода на всей его протяженности. К тому же только с ее помощью можно надежно зафиксировать электрокабель к стене или опоре.

Основные задачи

Если прокладку самонесущего провода проводить без использования подходящей арматуры, то впоследствии невозможно будет выполнить следующий перечень часто возникающих задач:

  1. Подключить кабель к трансформаторам;
  2. Защитить сеть от перегрузок;
  3. Создать ответвления;
  4. Довести электрическую магистраль до потребителя с надежным ее закреплением.

Учитывая сферу использования арматуры для СИП провода, становится понятно, что она должна быть выполнена только из нейтральных материалов. Иначе говоря, ее присутствие рядом с человеком допускается действующими стандартами, так как она не способна нанести вреда его здоровью.

Более того, именно с помощью арматуры можно обеспечить максимально высокий уровень безопасности, ведь она позволяет уменьшить число несчастных случаев, а вдобавок ко всему поддерживает высокую ресурсность электрической линии.

Арматура для СИП проводов и кабелей включает в себя множество разных элементов — зажимы, колпачки и наконечники. И каждый из них имеет свое особое назначение.

Применение для монтажа

Один из наиболее распространённых видов арматуры для СИП — зажимы, которые бывают нескольких типов: анкерные, поддерживающие, соединительные и ответвительные. Помимо этого выделяют изолированные наконечники и изоляционные колпачки.

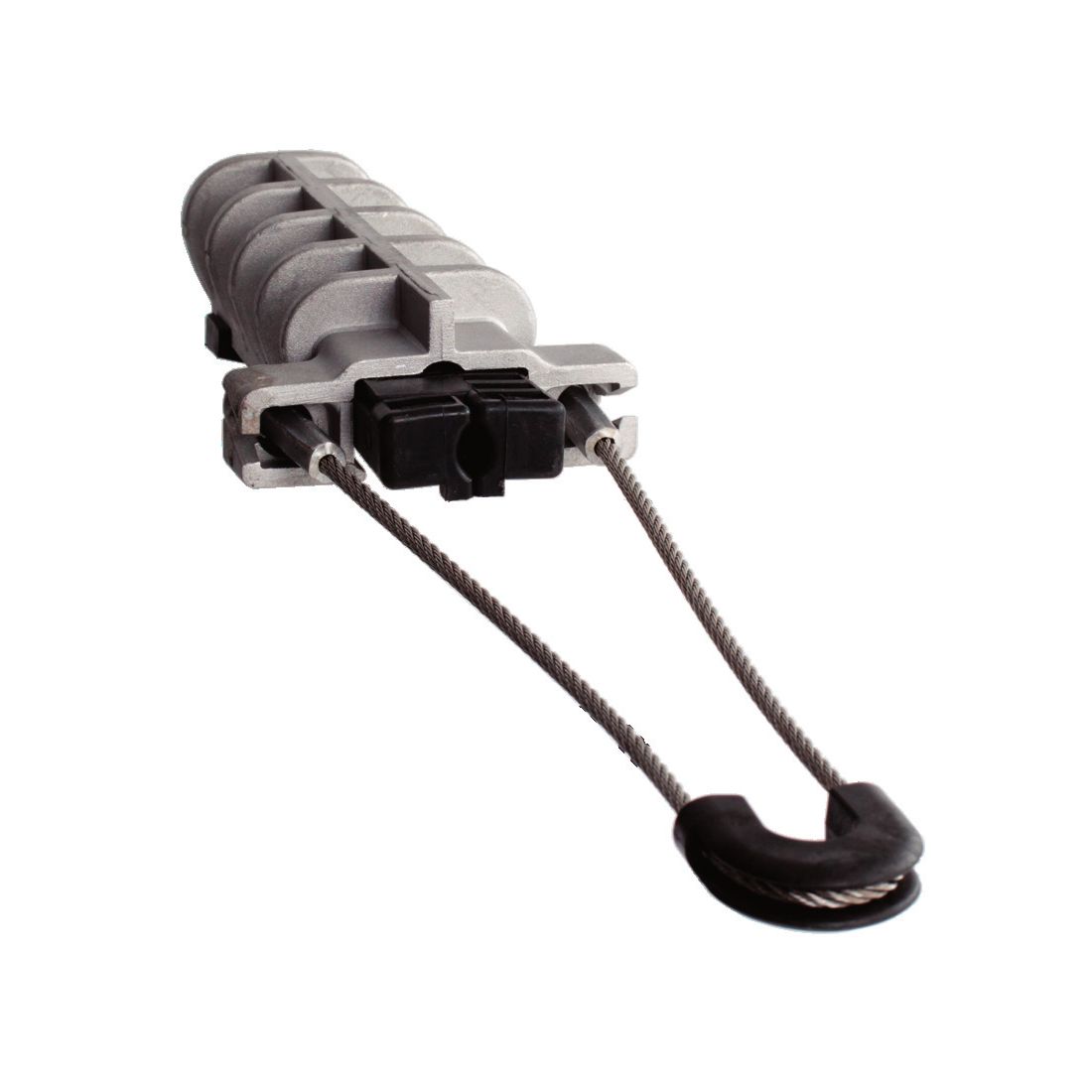

  1. Анкерные зажимы. Предназначены для закрепления линии на определенной высоте. Эта арматура является универсальной, поскольку ее можно применять для крепления к любой поверхности.

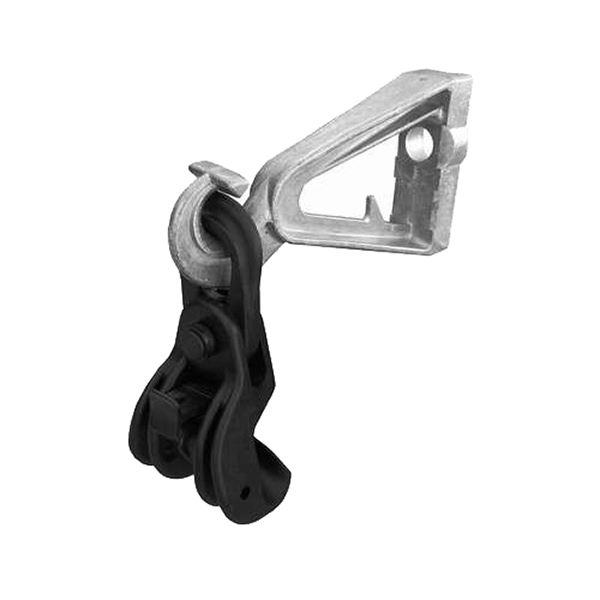

  2. Поддерживающие зажимы. Используются, когда важно не допустить провисания провода между опорами.
  3. Соединительные зажимы. Особый вид арматуры, с помощью которого можно заметно ускорить процесс монтажа СИП провода. Эти зажимы позволяют соединить два кабеля буквально за пару секунд. Причём качество контакта получается достаточно высоким.

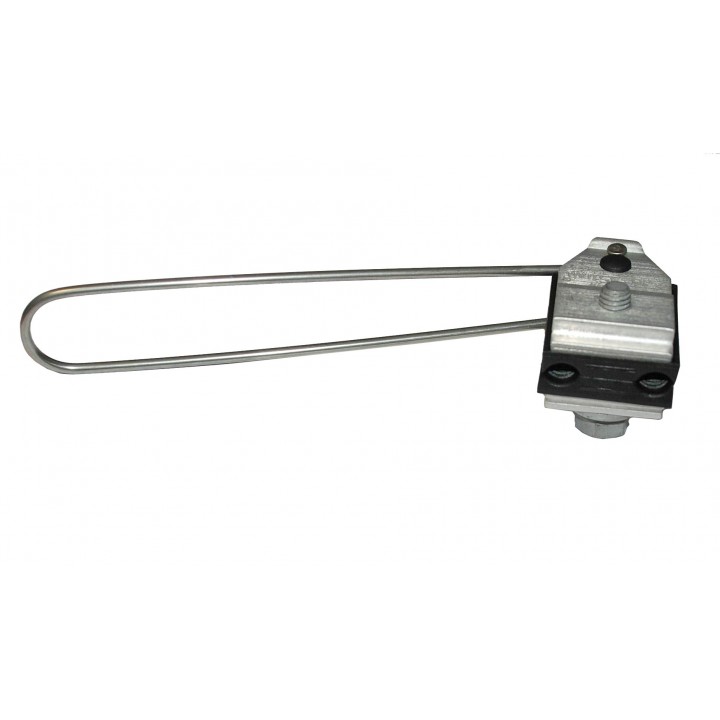

  4. Ответвительные зажимы. Необходимость в них возникает, когда требуется выполнить отвод провода.

Арматура для СИП

Под арматурой для провода СИП следует понимать всё разнообразие приспособлений, используемых для крепления провода СИП на опорах и фасадах зданий, для подключения потребителя, при соединении с силовым подземным кабелем. Выпускаемая сегодня арматура для СИП специально спроектирована под современные конструкции кабеля. При правильно выполненном монтаже арматура для СИП может служить не менее 40 лет. Арматура может использоваться даже при низких температурах за исключением тех территорий, где температура находится ниже отметки 200 градусов Цельсия.

Усовершенствованным вариантом СИП является модификация СИП2а. Главными его отличиями являются следующие:

  1. Повышенная устойчивость к короткому замыканию;
  2. Возможность закрепления на стенах здания;
  3. Возможность создания ответвлений в условиях подключенной линии;
  4. Возможность монтажа с использованием универсальной подвесной и натяжной арматуры.

Распространенные разновидности

Для закрепления кабеля СИП существует множество видов арматуры. Далее будут рассмотрены лишь разновидности, которые являются наиболее распространенными и позволяют выполнить электрический ввод в частный дом.

  1. Анкерный кронштейн. С его помощью выполняется крепление анкерных зажимов магистральных линий СИП. Приспособление выполнено из алюминиевого сплава, не подвержено коррозии и низким температурам. Для крепления анкерных кронштейнов используют бандажную ленту из нержавеющей стали.
  2. Зажим ответвительный. Необходим для создания надежного контакта, обеспечиваемого за счет конструкции контактных пластин из луженой меди, даже с проводами малых сечений. Эту разновидность арматуры используют для соединения жил сечением от 6 до 150 мм2 в магистрали с жилами сечением от 1,5 до 6 мм2 при подведении уличного освещения, а также электрическом вводе в дом.
  3. Зажим анкерный. С помощью этого приспособления может быть выполнено крепление изолированных проводников на ответвлениях к вводам до 1000 В. Корпус этой арматуры содержит внутренние клинья, выполненные из термопластика, благодаря которым создаётся надежное соединение с жилами провода без повреждения его изоляции. Арматура выполнена из атмосферостойкой пластмассы. Используемая в конструкции петля зажима отличается высокой прочностью, выполнена из стали горячей оцинковки.
  4. Промежуточный зажим. Разновидность арматуры, с помощью которой производится крепление самонесущей системы СИП-4, имеющей две или четыре несущих жилы, к промежуточным или угловым опорам. Прокладка дополнительных проводов выполняется вдоль зажима. Корпус крепежного приспособления изготовлен из материала, не подверженного воздействию ультрафиолета.

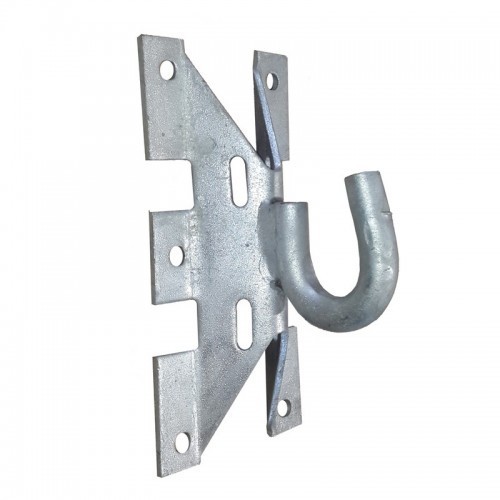

  5. Крюк. Вид арматуры, используемый для крепления магистрального провода в подвешенном состоянии. Крюк изготовлен из оцинкованной стали и монтируется к опоре при помощи пары стальных лент.
    С помощью крюка выполняется крепление проводников и кабелей к деревянным, железобетонным и металлическим опорам, а также к поверхностям стен зданий и сооружений.

Правила ввода в дом

После того как кабель СИП был подведен от воздушной линии до стены дома, перед владельцем возникает вопрос, как правильно завести его в дом? Допустимо ли это делать, используя кабель СИП, или же это должен быть медный кабель, который необходимо заводить внутрь дома, предварительно соединив его с основным магистральным проводом? Чтобы дать правильный ответ на этот вопрос, необходимо вначале ознакомиться с рядом нормативных документов. Прежде всего, нужно обратиться к ПУЭ, где отсутствуют какие-либо указания о том, что кабель СИП можно заводить внутрь жилых помещений.

В другом документе ГОСТ Р 52373−205 говорится, что кабель СИП можно использовать исключительно для прокладки воздушных линий. Хотя если внимательно прочитать п. 10.3 данного ГОСТа, то СИП кабель можно проводить по стене здания, однако это нужно делать, соблюдая следующее требование — прокладка провода по горючим основаниям должна выполняться только в гофре или кабель-канале.

Ввод кабеля

На основании вышесказанного становится ясно, как именно необходимо выполнять ввод в дом электрического кабеля. Первым делом нужно поставить на фасаде дома пломбируемый бокс. Он обязательно должен быть уличного исполнения и иметь уровень защиты не ниже IP65. Уже в него устанавливаем автоматический выключатель — двух или четырехполюсный — всё зависит от напряжения (220 или 380 В).

К автомату подводим СИП кабель, а от автомата ведем в здание подходящий требованиям кабель.

К примеру, это может быть провод марки ВВГнг сечением 10 мм2. Место ввода кабеля в дом обязательно армируется пластиковой или стальной трубой. Для автомата старайтесь установить номинальный ток на ступень выше тока автомата, который установлен у вас в электрощите.

Неправильный вариант монтажа

Также возможен и другой вариант — кабель вводят в здание напрямую без установки на фасаде дома бокса с автоматическим выключателем. Такой вариант вполне допустим, даже несмотря на то что это будет несколько противоречить правилам. К этому способу прибегают многие электрики и фирмы. Не против него и контролирующие организации, которые без каких-либо замечаний принимают такой вариант монтажа. Хотя если вы всё-таки хотите себя обезопасить от возможных проблем, то советуем вам выбрать именно первый вариант ввода.

Допустимое расстояние

Чтобы после подключения дома к главной электромагистрали не возникло проблем, это необходимо делать с соблюдением определенных правил. Кабель СИП, который был введён в дом без их учета, может однажды привести к пожару и даже поражению человека электрическим током. Если обратиться к требованиям ПУЭ, то в них приведены следующие расстояния, которые должны быть соблюдены при вводе в дом кабеля СИП:

  1. Ответвительная опора должна располагаться от фасада здания не дальше, чем на 10 м.
  2. Опора ВЛ должна быть установлена не дальше, чем на 25 м от фасада здания.
  3. Опору ВЛ следует располагать не дальше, чем на 15 м до ответвительной опоры.
  4. Проложенные кабели должны провисать в пролете ВЛ не более, чем на 6 м.
  5. Монтаж кабелей на фасаде здания разрешается выполнять на высоте не менее 2,7 м.

Распространённые ошибки

Во время сооружения линии электропередач необходимо в точности соблюдать требования действующих норм и стандартов, которые способны повлиять на надежность электроснабжения. Именно поэтому необходимо с особой тщательностью подходить к выбору линейно-сцепной арматуры и расчету параметров воздушной линии.

Ошибки могут быть чреваты очень серьезными последствиями. Не допустить или свести их появление к минимуму можно, помня о следующих важных нюансах:

  1. Перед вынесением окончательного решения во время приемки ВЛ необходимо опираться не только на результаты визуального осмотра уже возведённой линии, но и правильность выполнения монтажа, личное присутствие во время которого обязательно.
  2. Для прокладки магистрали должны использоваться материалы, удовлетворяющие требованиям, которые предъявляются к строящейся ВЛ.
  3. Монтажная бригада должна иметь в наличии весь необходимый комплект оборудования, инструмента и приспособлений.
  4. Заниматься возведением и обслуживанием магистрали должен только обученный персонал.
  5. Начинать прокладку линии разрешается, только имея на руках качественно разработанный проект.

Неправильный выбор зажимов

В большинстве случаев необходимость доработки проекта ВЛ, предусматривающего использование СИП кабеля, возникает из-за неправильного подбора прокалывающих зажимов. Например, когда рекомендованный зажим был выбран без учета сечения провода. В итоге получается, что зажим, который предназначен для работы с кабелем меньшего сечения, неспособен проколоть изоляцию, вследствие чего нельзя обеспечить хороший контакт с проводником.

Если же всё-таки контакт возникает, то через зажим будет проходить ток больше той величины, на которую он рассчитан. Это в конечном итоге может привести к аварии на линии. Также возможна и другая ситуация, когда рекомендованный к использованию в проекте зажим был подобран без учета материала кабеля СИП. Если эту ошибку своевременно не заметить и не устранить, то это может привести к разрушению проводника в месте контакта из-за электрохимической коррозии.

Заключение

Для грамотного подведения электрической магистрали к дому необходимо обладать определенными знаниями в области электротехники. Ведь любая ошибка, допущенная как на этапе проектирования, так и во время монтажных работ, может закончиться серьезными последствиями вплоть до аварии. Известно, что электрические магистрали прокладываются с использованием СИП кабеля, что является самым правильным на сегодняшний день решением. Но выполнить эту работу качественно невозможно без использования подходящей арматуры.

Арматура для СИП кабеля отличается большим разнообразием и включает множество разных приспособлений. Об особенностях и о назначении каждой из них может знать только специалист, который и должен производить прокладку магистрали вплоть до ее ввода в жилое здание или иной другой объект.

Эта работа должна выполняться не только с использованием специального инструмента, но и с учетом требований, определенных ПУЭ. Иначе всё может закончиться для владельца серьезными проблемами — не только в плане нанесения ущерба здоровью, но и санкциями со стороны контролирующих организаций.

Подбор арматуры для СИП



СИП к магистральной линии

с неизолированными проводами

СИП от магистральной линии

Наименование Кол-во

1 Монтажная лента F207 2 м

2 Скрепа для крепления ленты А200 2 шт.

3 Кабельный ремешок S 180 3 шт.

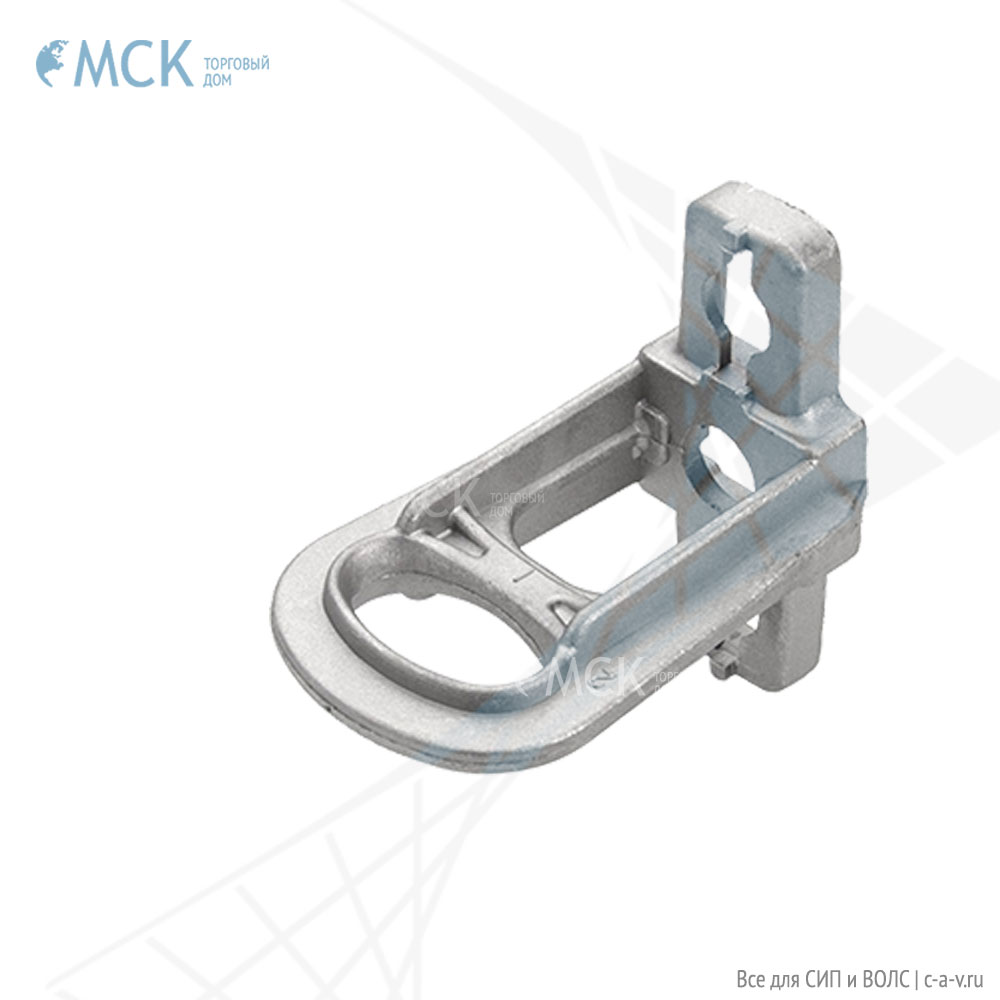

4 Кронштейн СА 1500 1 шт.

5 Анкерный зажим РА 1500 1 шт.

6 Ответвительный зажим для присоединения СИП к голым проводам ZP 645 N 4 шт. (при добавле- нии жилы уличного освещения — 5)

7 Провод СИП-2 3×50+1×54,6

Провод АС 4×50 согласно проекту



Наименование Кол-во

1 Монтажная лента F207 4 м

2 Скрепа для крепления ленты А 200 4 шт.

3 Комплект промежуточной подвески ES 1500 1 шт.

4 Ответвительный зажим ZP 645, ZP 171, ZP 172. 2 шт.

5 Кабельный ремешок S 180 2 шт.

6 Кронштейн СА 1500 1 шт.

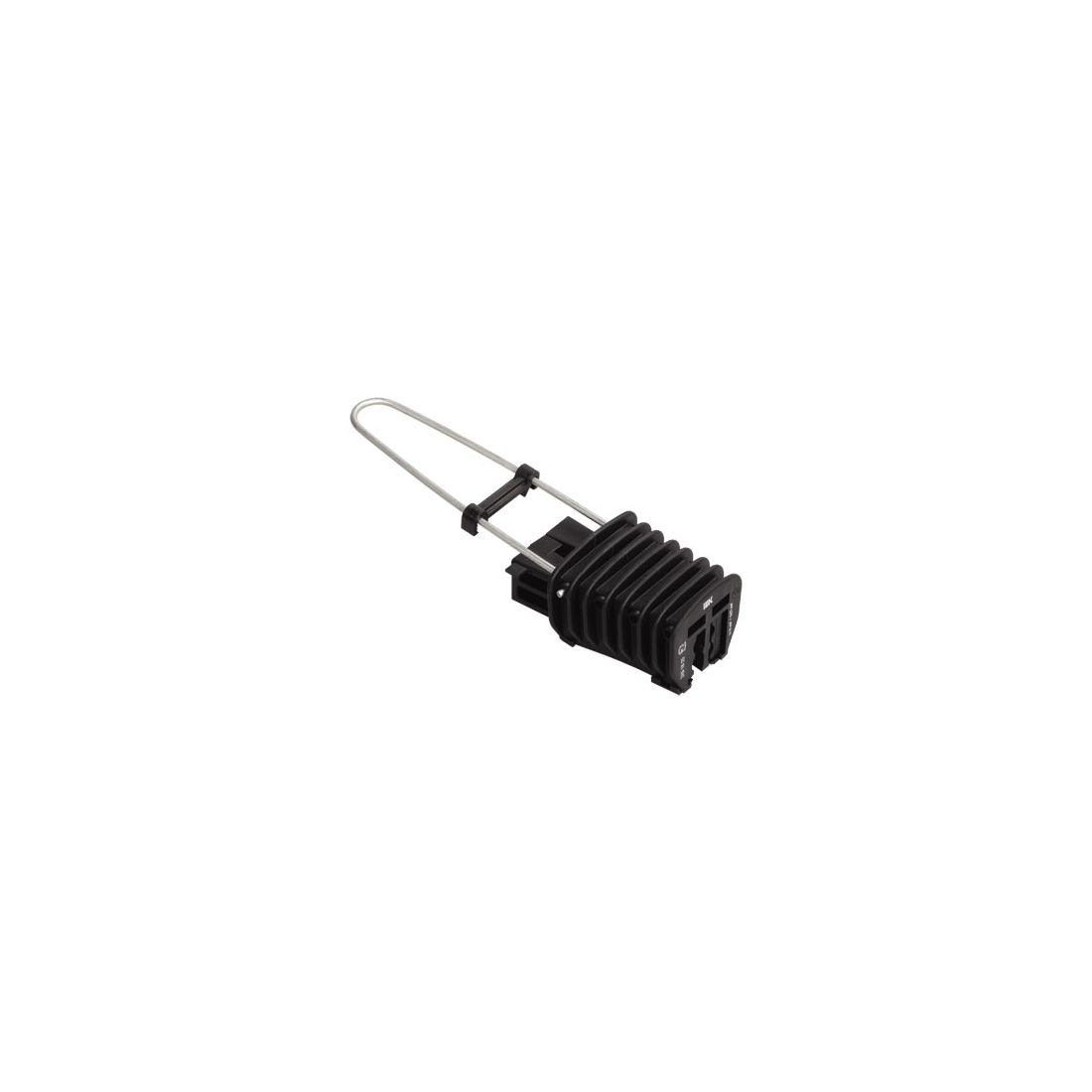

7 Анкерный зажим для проводов абонентов РА 25*100 1 шт.

8 Провод СИП-4 2х16 согласно проекту



Наименование Кол-во

1 Кронштейн СА 1500 2 шт.

2 Монтажная лента F 207 2 шт.

3 Скрепа для крепления ленты А 200 2 шт.

4 Анкерный зажим РА 1500 2 шт.

5 Кабельный ремешок S 180 3 шт.

6 Провод СИП-2 3х50+1х54,6 согласно проекту



Наименование Кол-во

1 Монтажная лента F 207 2 метра

2 Скрепа для крепления ленты А 200 2 шт.

3 Комплект промежуточной подвески ES 1500 1 шт.

4 Кабельный ремешок S180 3 шт.

5 Провод СИП-2 3х50+1х54,6 согласно проекту



Наименование Кол-во

1 Зажим для временного заземления ZPZ 481 4 шт.

2 Съемное закорачивающее устройство 1 шт.

3 Съемный удлинитель со штекером и

струбциной 1 шт.

4 Заземление 1 шт.

5 Провод СИП-2 3х50+1х54,6 согласно

проекту



Наименование Кол-во

1 Монтажная лента F 207 4 м

2 Скрепа для крепления ленты A 200 4 шт.

3 Комплект промежуточной подвески ES 1500 1 шт.

4 Ответвительный зажим ZP 95 4 шт.

5 Кабельный ремешок S180 4 шт.

6 Кронштейн СА 1500 1 шт.

7 Анкерный зажим РА 1500 1 шт.

8 Провод СИП-2 3х35+1х54,6 согласно проекту



Наименование Кол-во

1 Монтажная лента F 207 2 м

2 Скрепа для крепления ленты A 200 2 шт.

3 Комплект промежуточной подвески

ES 1500 1 шт.

4 Кабельный ремешок S 180 4 шт.

5 Ответвительный зажим ZP 10 М 2 шт.

6 Провод СИП-2 3х50+1х54,6+1х25 согласно

проекту



Наименование Кол-во

1 Монтажная лента F 207 4 м

2 Скрепа для крепления ленты A 200 4 шт.

3 Кабельный ремешок S 180 3 шт.

4 Кронштейн СА 1500 2 шт.

5 Анкерный зажим РА 1500 2 шт.

6 Провод СИП-2 3х50+1х54,6 согласно

проекту







Наименование Кол-во

1 Кабельный ремешок S 180 2 шт.

2 Кронштейн СА 1500 1 шт.

3 Анкерный зажим РА 1500 1 шт.

4 Изолированные наконечники CPTAU 50 3 шт.

5 Изолированные наконечники CPTAU 54 1 шт.

6 Провод СИП-2 3х50+1х54,6 согласно проекту



Наименование Кол-во

1 Кронштейн СА 1500 1 шт.

2 Монтажная лента F 207 2 м

3 Скрепа для крепления ленты А 200 2 шт.

4 Анкерный зажим РА 1500 2 шт.

5 Кабельный ремешок S 180 3 шт.

6 Провод СИП-2 3х35+1х54,6 согласно проекту



Наименование Кол-во

1 Кронштейн СА 1500 1 шт.

2 Анкерный зажим РА 1500 1 шт.

3 Кабельный ремешок S 180 1 шт.

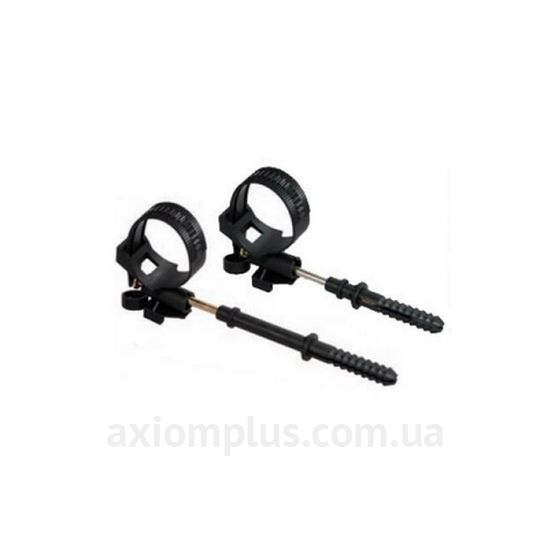

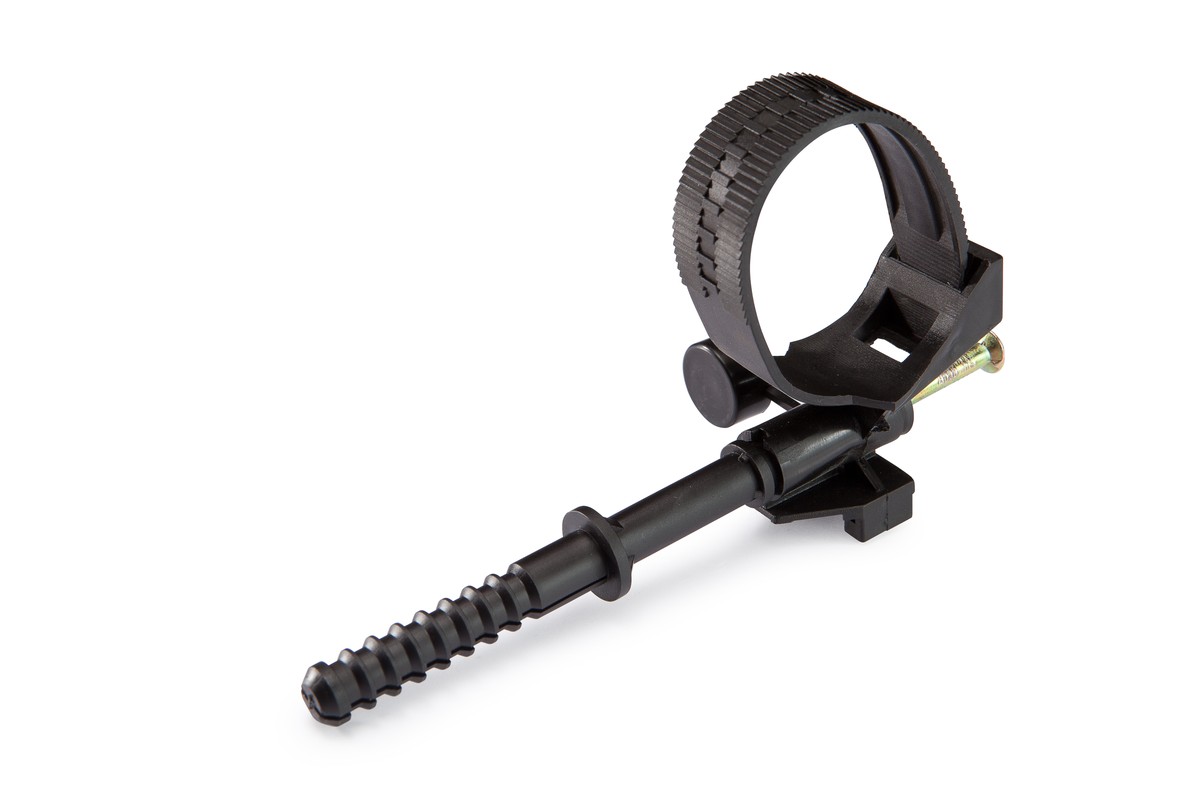

4 Фасадные крепления SF-10 1 шт.

5 Провод СИП-2 3х35+1х54,6 согласно проекту



Наименование Кол-во

1 Изолированные наконечники CPTAU 35 3 шт.

2 Изолированные наконечники CPTAU-54 1 шт.

3 Провод СИП-2 3х35+1х54,6 согласно



Наименование Кол-во

1 Монтажная лента F 207 4 м

2 Скрепа для крепления ленты А 200 4 шт.

3 Кронштейн СА 1500 1 шт.

4 Анкерный зажим РА 1500 1 шт.

5 Кабельный ремешок S 180 3 шт.

6 Комплект концевой муфты 1 шт.

7 Защита силового кабеля 1 шт.

8 Провод СИП-2 3х50+1х54,6 Кабель 4х50 согласно проекту



Наименование Кол-во

1 Зажим для соединения алюминиевых

и стальных проводов ПС1-1 1 шт.

2 Скрепа для крепления ленты А 200 2 шт.

3 Монтажная лента F 207 2 м

4 Зажимы для подключения абонента к изолированному магистральному про- воду, а также для повторного заземления ZP 171, ZP 172 1 шт.

5 Комплект промежуточной подвески ES 1500 1 шт.

6 Кабельный ремешок S 180 2 шт.

7 Провод СИП-2 3х50+1х54,6 согласно проекту



Наименование Кол-во

1 Монтажная лента F 207 2 м

2 Скрепа для крепления ленты А 200 2 шт.

3 Кронштейн СА 1500 1 шт.

4 Анкерный зажим РА 25*100 2 шт.

5 Кабельный ремешок S 180 3 шт.

6 Провод СИП-4 2х16 согласно проекту



Наименование Кол-во

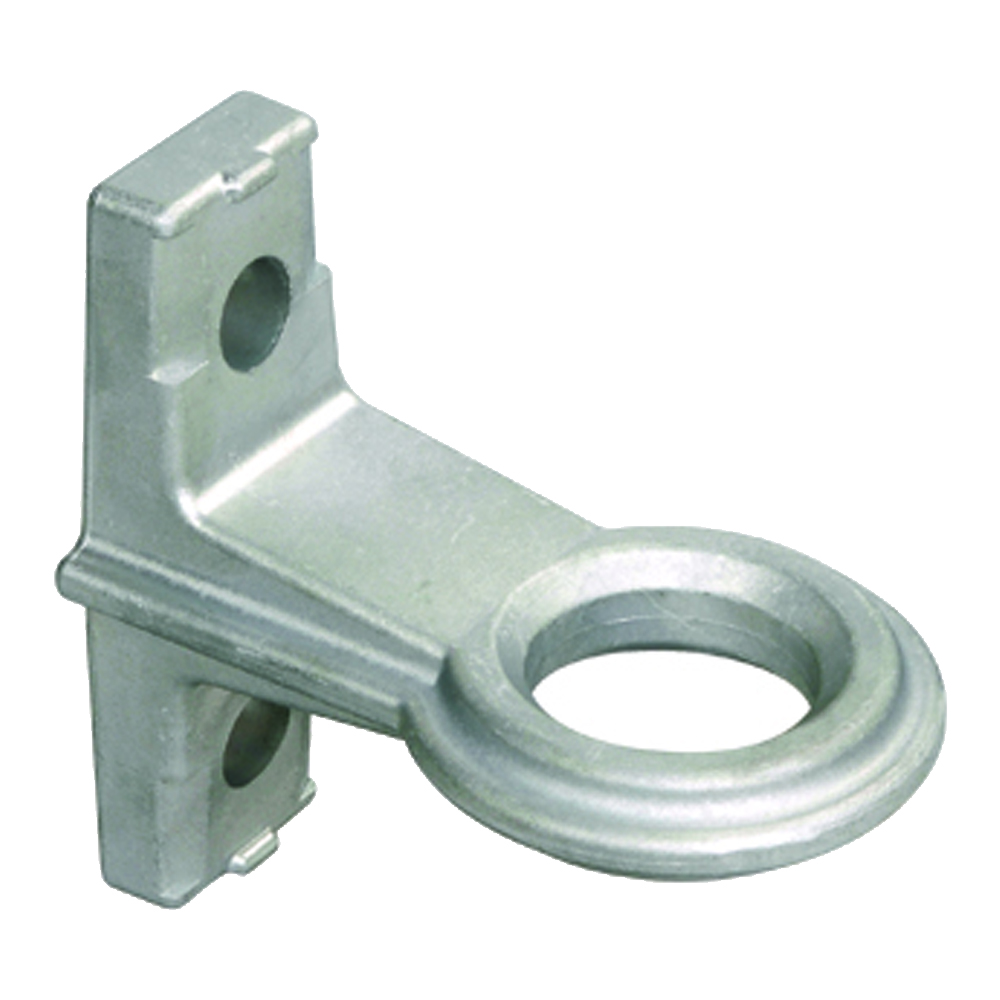

1 Кронштейн СА 16 1 шт.

2 Анкерный зажим для проводов абонентов РА 25*100 1 шт.

3 Фасадное крепление SF-10 1 шт.

4 Провод СИП-4 2х16 согласно проекту



Наименование Кол-во

1 Фасадное крепление SF-10 (1 шт./1 м)

2 Провод СИП-4 2х16 согласно проекту





Наименование Кол-во

1 Соединительный зажим MJPT 54,6 N 1 шт.

2 Соединительный зажим MJPT 50 3 шт.

3 Кабельный ремешок S 180 4 шт.

4 Провод СИП-2 3х50+1х54,6 согласно проекту





Наименование Кол-во

1 Крюк монтажный КМ-16 2 шт.

2 Монтажная лента F 207 2 шт.

3 Скрепа для крепления ленты А 200 2 шт.

4 Анкерный зажим РА 425/120 2 шт.

5 Кабельный ремешок S 180 2 шт.

6 Провод СИП-4 4х70 согласно проекту



Наименование Кол-во

1 Монтажная лента F 207 2 метра

2 Скрепа для крепления ленты А 200 2 шт.

3 Крюк монтажный КМ-16 1 шт.

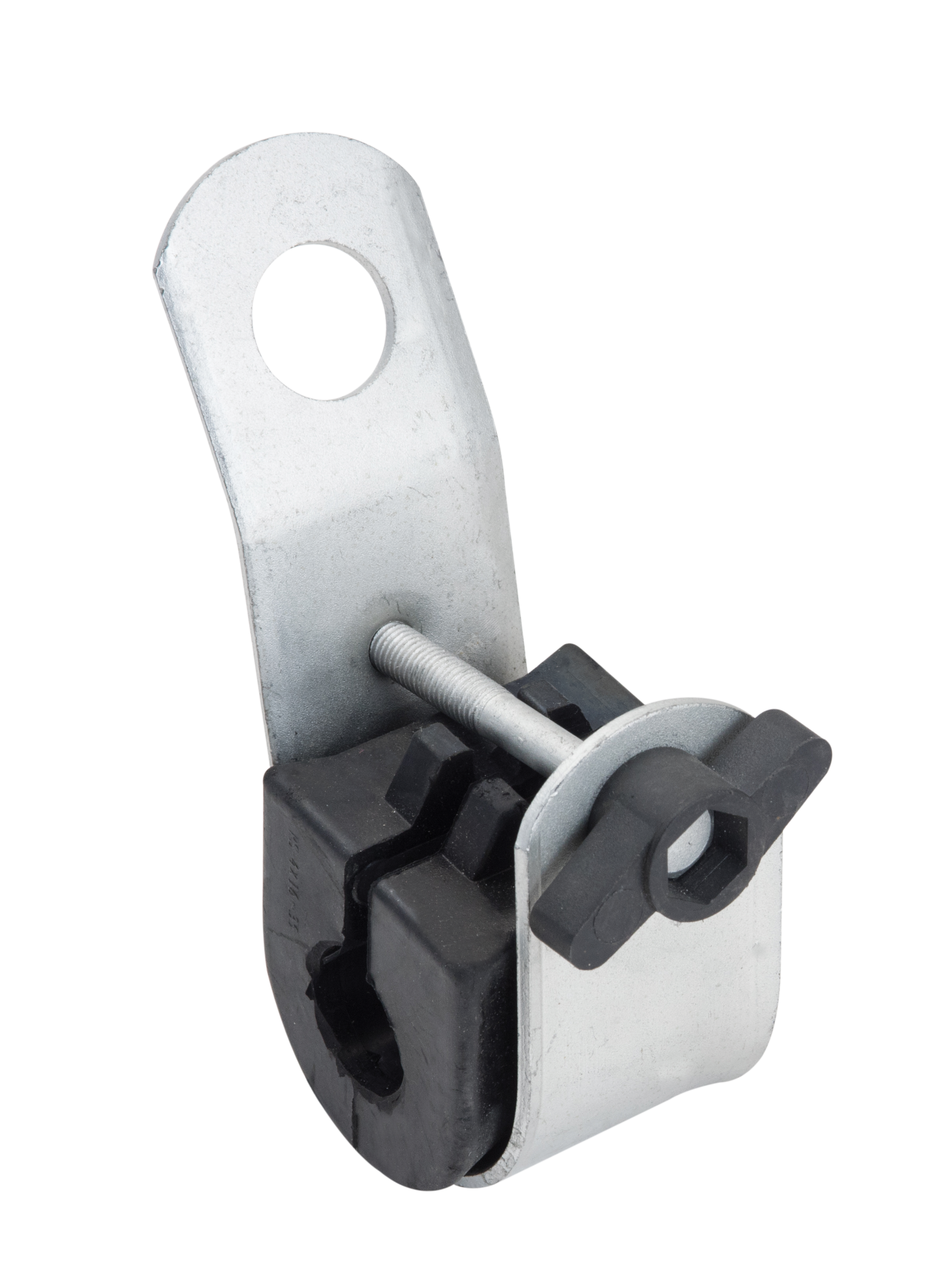

4 Поддерживающий зажим PS 16/120 1 шт.

5 Кабельный ремешок S180 2 шт.

6 Провод СИП-4 4х70 согласно проекту





Наименование Кол-во

1 Монтажная лента F 207 4 м

2 Скрепа для крепления ленты А 200 4 шт.

3 Крюк монтажный КМ-16 1 шт.

4 Крюк универсальный 1 шт.

5 Поддерживающий зажим PS 16/120 1 шт.

6 Анкерный зажим РА 425/120 1 шт.

7 Ответвительный зажим ZP 95 4 шт.

8 Кабельный ремешок S 180 4 шт.

9 Провод СИП-4 4х70 согласно проекту



Наименование Кол-во

1 Монтажная лента F 207 2 м

2 Скрепа для крепления ленты А 200 2 шт.

3 Крюк монтажный КМ-16 1 шт.

4 Поддерживающий зажим PS 16/120 1 шт.

5 Ответвительный зажим ZP 10М 2 шт.

6 Кабельный ремешок S 180 4 шт.

7 Провод СИП-4 4х50+1х16 согласно проекту



Наименование Кол-во

1 Монтажная лента F 207 4 м

2 Скрепа для крепления ленты А 200 4 шт.

3 Кабельный ремешок S 180 3 шт.

4 Крюк монтажный КМ-16 2 шт.

5 Анкерный зажим РА 425/120 2 шт.

6 Провод СИП-4 4х70 согласно проекту



Наименование Кол-во

1 Крюк монтажный КМ-16 1 шт.

2 Монтажная лента F 207 2 м

3 Скрепа для крепления ленты А 200 2 шт.

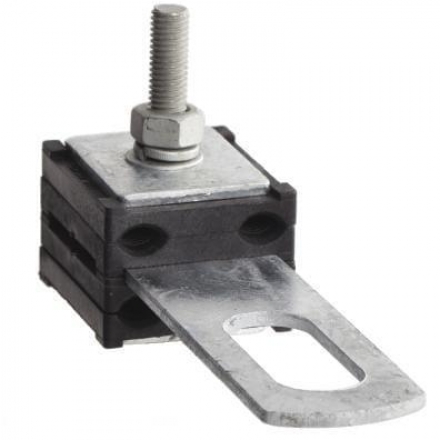

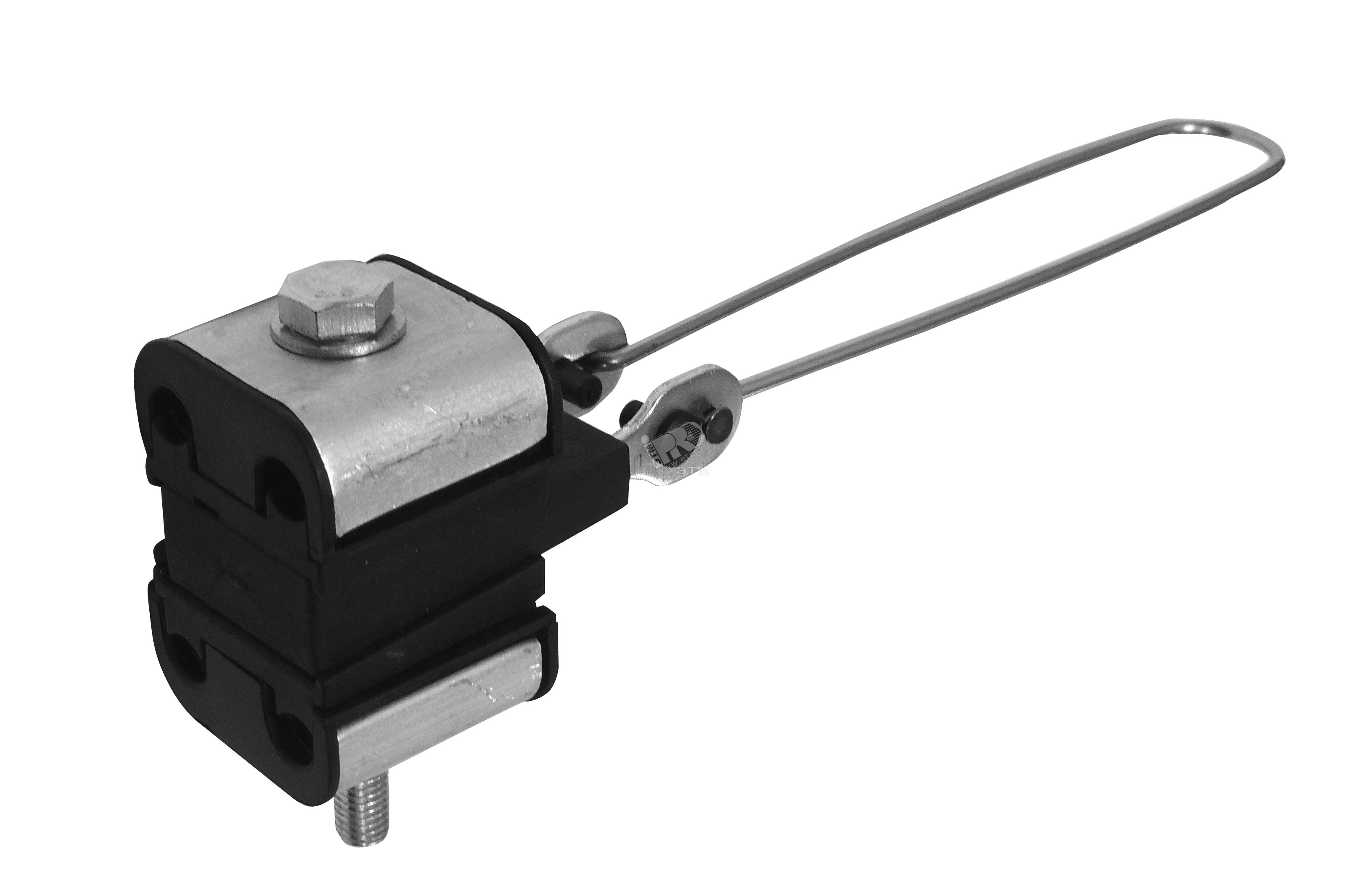

4 Анкерный зажим РА 216/435 2 шт.

5 Кабельный ремешок S 180 2 шт.

6 Провод СИП-4 4х35 согласно



Наименование Кол-во

1 Крюк универсальный 1 шт.

2 Анкерный зажим РА 425/120 1 шт.

3 Кабельный ремешок S 180 1 шт.

4 Фасадные крепления SF 10 1 шт.

5 Провод СИП-4 4х70 согласно проекту





Наименование Кол-во

1 Монтажная лента F 207 4 м

2 Скрепа для крепления ленты А 200 4 шт.

3 Крюк монтажный КМ-16 1 шт.

4 Анкерный зажим РА 216/435 1 шт.

5 Кабельный ремешок S 180 2 шт.

6 Комплект концевой муфты 1 шт.

7 Защита силового кабеля 1 шт.

8 Провод СИП-4 4х35 согласно проекту





Арматура для СИП-4

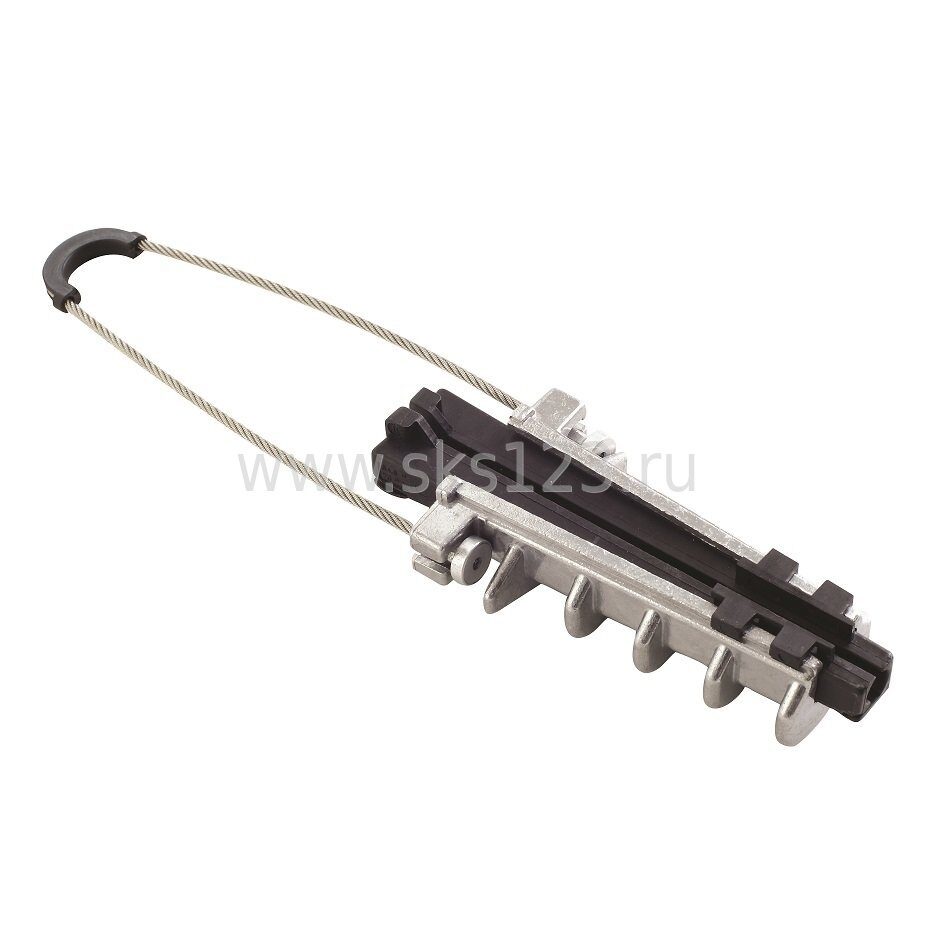

Анкерные клиновые зажимы для проводов ввода в дом

Назначение: Арматура для СИП 4. Зажимы натяжные клиновые предназначены для концевого крепления проводов ввода в дом.

Особенности:

Подвижной клин не требует монтажного инструмента. Удобная дужка позволяет крепить зажим к кронштейнам и крюкам. Зажим РА 2/25 предназначен специально для наиболее применяемого СИП-4 2х16, 2х25.
Маркировка Аналоги Сечение, мм2 Предельная нагрузка, даН
PA 2/25 PC 63 TF 8, PA 4, SO 157. 1 2х16/2х25 200
PA 25 SO 25, SO 243, PA 25х100, PC 63, F 27 2х16/4х25 220

Анкерный зажим для проводов ввода в дом

Назначение: Арматура для самонесущих изолированных проводов, применяется для анкерного крепления 2-х и 4-х жильного СИП на опорах или на стенах зданий посредством стандартных крюков.

Особенности:

Состоит из щёк зажима, изготовленных из коррозионностойкого алюминиевого сплава, полимерных ультрафиолетовых вставок и дужки из нержавеющей стали. Необходим ключ для затяжки болта. Оснащен съемной скобой.
Маркировка Аналоги Сечение, мм2 Предельная нагрузка, даН
PA 2/35 SO 157. 1 2х16/2х35 500
PA 4/35 SO 158.1 4х16/4х35 700

Анкерно-поддерживающий зажим для СИП-4

Назначение: Применяется для анкерной и промежуточной подвески 2-х и 4-х жильного СИП.

Особенности:

Универсальная конструкция зажима позволяет легко превратить его в анкерный или поддерживающий зажим поворотом фиксирующего элемента на 900, путем ослабления болта. Рельеф поверхности клиньев обеспечивает надежную фиксацию проводника, препятствуя его выскальзыванию, не повреждая при этом изоляцию. Крепление на крюк.
Маркировка Аналоги Сечение, мм2 Предельная нагрузка, даН
PA 216/435 HEL 5505-2, GUKp2 2х16/4х35 1000

Анкерно-поддерживающий зажим для СИП-4

Назначение: Применяется для подвески на промежуточных и угловых опорах 4-х жильного СИП.

Особенности:

Выполнен из полимера высокой прочности. Устойчив к погодным условиям и воздействию ультрафиолетового излучения. Крепление на крюк. Стальное кольцо позволяет увеличить срок службы зажима.
Маркировка Аналоги Сечение, мм2 Максимальный угол отклонения
PSP 35 PS 83 2х16/4х35 300

Анкерные и поддерживающие зажимы для магистральной четырехпроводной системы СИП без отдельного несущего проводника

Назначение: Применяется для анкерного крепления 4-жильного СИП.

Особенности:

Зажим крепится на крюках и кронштейнах с помощью единственного болта. Прижимная часть клинового типа является саморегулируемой. Клинья легко раздвигаются благодаря пружине, что облегчает установку проводов.
Позиция Аналоги Сечение, мм2 Предельная нагрузка, даН
RPA 425/50 SO 118.425, HEL 5503, GUKo1 4х25/4х50 2000
RPA 450/120 SO 234, PA 4 РА 50-120 4х50/4х120 2500

Анкерные и поддерживающие зажимы для магистральной четырехпроводной системы СИП без отдельного несущего проводника

Назначение: PSP 25/120 – применяется для подвески на промежуточных и угловых опорах до 30о 4-х жильного СИП;
PSP 120 – применяется для подвески на промежуточных и угловых опорах до 90о 4-х жильного СИП.

Особенности:

Универсальный диапазон сечений. Вставка предохраняет жгут проводов от механического повреждения.
Позиция Аналоги Сечение, мм2 Предельная нагрузка, даН
PSP 25/120 SO 270, USC 25-120, UPU2 4х25/4х120 1000
PSP 120 SO 136.02 4х50/4х120 1000

Версия для печати

Высоковольтная арматура для сип кабеля до 1 кВт- Magnitsnab.ru

В настоящее время при монтаже различных электротехнических систем (строительство магистральных воздушных линий элекропередач,монтаж различных ответвлений к вводам во всевозможные коммерческие сооружения,жилые помещения,хозяйственные постройки),а также при их ремонте или совершенствовании широко применяются самонесущие изолированные провода, основное назначение которых – передача и распределение переменного тока в сетях освещения и силовых сетях напряжением 0,4 -1 кВт.

Провод СИП представляет собой жгут скрученный из изолированных сверхстабилизированным сшитым полиэтиленом фазных алюминиевых жил и нулевой несущей жилы в центре которой находится стальной сердечник обкрученный вокруг алюминиевыми проволоками. Благодаря изоляции между жилами провода СИП имеют по сравнению с голыми проводами ряд больших преимуществ , которые дают возможность :

  • проводить ремонт и техобслуживание без отключения сети ;
  • существенно упростить монтаж на стенах самых различных сооружений ;
  • значительно ( до 80 % ) уменьшить расходы так как при монтаже :
      1) отпадает потребность в изоляторах и специальных опорных сооружениях ;
      2) можно использовать персонал любой квалификации .
  • предотвратить короткое замыкание в процессе эксплуатации провода между ветвей деревьев , при падении или схлестывании проводов ;
  • использовать в климатически неблагоприятных зонах так как :
      • 1) температура эксплуатации СИП колеблется от -60 С до + 50 С ;
      2) СИП устойчив ультрафиолетовому излучению ,обледенению и ветрам .
  • исключить возможность несанкционированного подключения к линии электропередач.
  • при прокладке электросетей в условиях города уменьшить размер отсечения земли.
  • увеличить срок службы электротехнической системы до 50 лет.
  • значительно уменьшить потери на воздушной линии выполненой СИП за счет уменьшения реактивного сопротивления изолированного проводника приблизительно в три раза по отношению к неизолированному.

Незаменимым и очень важным элементом при проведении электротехнических работ является арматура для СИП.

Арматура для СИП – это широкий набор изделий, которые предназначены для таких видов работ:

  • соединение с силовым кабелем трансформаторных подстанций;
  • крепление СИП на опорах и фасадах различных строений и зданий;
  • разводка линий;
  • подключение потребителей;
  • соединение с оголенным проводом в местах перехода на СИП с неизолированной высоковольтной линии.

Арматура для CИП в разнообразном и качественном исполнении очень широко представлена на современном рынке. Она появилась в ассортименте многих компаний как наших так и зарубежных. Некоторые из них специализируются только на такой продукции. Какую марку арматуры для СИП вы бы не выбрали она должна отвечать высоким стандартам качества и пройти все соответствующие эксплуатационные испытания.

Спектр такой продукции очень широкий.

Арматура для СИП бывает:

  • защитная;
  • контактная;
  • соединительная ;
  • сцепная ;
  • поддерживающая ;
  • натяжная ;
  • спиральная.

Все типы изделий для СИП должны быть :

  • простыми в эксплуатации ;
  • универсальными ;
  • прочными .

Наиболее распространенные типы изделий для СИП :

  • анкерные клиновые зажимы ( используются для крепления и натяжки двухжильных и четырехжильных самонесущих изолированых проводов на опоры и стены домов. Не требуют специального инструментария , просты в монтаже .)
  • прокалывающие ответвительные зажимы для отвода СИП :
      • 1) на наружные системы освещения ;
      2) к введенному в эксплуатацию промышленному объекту или жилому дому ;
      3) от магистрали выполненной неизолированными проводами ;
      4) к системам праздничных городских украшений , к рекламным щитам и т. п.
  • поддерживающие зажимы ( используются для промежуточного крепления проводов между анкерными зажимами. Препятствуя колебанию ,они повышают их надежность .)
  • плашечные зажимы :
      • 1) для проводов ,на которых отсутствует изоляция ;
      2) для проводов с различным сечением жил.
  • наконечники ( для герметичного оконцевания жил)
  • гильзы ( для герметичного соединения жил очищенных от изоляции )
  • крюки крепежные :
      • 1) универсальные для монтажа на стену и столб ;
      2) для округлых опор удерживаемые бандажной лентой ;
      3) для плоских поверхностей удерживаемые анкерами .
  • расходники :
      • 1) бандажная лента для закрепления крюков на опорах ;
      2) скрепы для фиксации бандажной ленты ;
      3) комплекты фасадного крепления .
  • монтажные инструменты :
      • 1) приспособления для резки и натяжки бандажной ленты ;
      2) раскаточный ролик ;
      3) пресса ручные гидравлические для обжима наконечников и гильз.
  • элементы оснащения опор ;
  • средства защиты и устройства заземлений СИП ;
  • муфты :
  • дополнительные элементы арматуры ( для монтажа СИП ) .

Для создания надежного электрического контакта и чтобы обеспечить безопасность арматура для СИП должна отвечать соответствующим нормам :

  • большая механическая и химическая прочность ;
  • максимальная герметичность ;
  • антикоррозийная устойчивость ;
  • стойкость к перепадам температур ( от -45 С до + 85 С ) ;
  • влагостойкость ;
  • хорошая устойчивость к ультрафиолету ;
  • стойкость к вибрациям .

Цена арматуры для СИП , как правило , невысока и дает возможность подобрать наиболее подходящие приспособления , что в свою очередь вместе с правильно проведенным монтажом , обеспечат безопасные и простые ремонтные работы ,высокое качество крепления и фиксации кабельной продукции ,надежную и долгосрочную эксплуатацию .

Известные производители арматуры для СИП – Ensto, Sicam, Niled, KBT,IEK .

Арматура для СИП, примеры крепления и монтажа, крепление СИП к столбам

В данном разделе можно найти всю необходимую арматуру для СИП: наконечники, зажимы (анкерные, ответвительные, плашечные, поддерживающие, прокалывающие), кронштейны, наконечники, колпачки, фасадные крепления, крюки от различных производителей, таких как Niled (Нилед), Ensto (Энсто), Tyco, IEK (ИЭК), Sicame.

Более полный список арматуры для СИП с описанием находится ниже в таблице, там же можно увидеть и цены на весь комплекс устройств для СИП.

Арматура для СИП обеспечивает электрический контакт, надёжную фиксацию проводов в зажимах, герметизацию токоведущих частей.

На сайте представлен не весь ассортимент арматуры для СИП, за более подробной информацией обращайтесь к нашим менеджерам по тел. (499) 290-30-16.

Обеспечим выгодные цены. пишите   tehnolog-zakaz@list.ru

рис.

производитель

код

наименование

сокращенное
наименование

Ед.

цена с
НДС



61634

Бандаж PER 15

PER 15

Штука

10,64

МЗВА

83379

Вязка спиральная ВС 35/50. 2

ВС 35/50.2

Штука

116,00

МЗВА

83378

Вязка спиральная ВС 70/95.2

ВС 70/95.2

Штука

125,83

Niled

162654

Зажим анкерный DN 35 (SO 252.01, PA 1000)

DN 35

Штука

665,19

TYCO
Electronics

58167

Зажим анкерный PA 1000 (25-35)

PA 1000

Штука

543,77

МЗВА

118302

Зажим анкерный PA 1500/35 (35-70 кв. мм)

PA 1500/35

Штука

324,98

TYCO
Electronics

53492

Зажим анкерный PA 1500 (50-70 кв. мм)

PA 1500

Штука

423,94

Niled

162655

Зажим анкерный PA 1500
(SO 250.01, PA 1500)

PA 1500

Штука

718,84



197254

Зажим анкерный PA 1500Е ВК
(PA1500, SO250. 1, ЗАН 50-70)

PA 1500Е ВК

Штука

426,53



197256

Зажим анкерный PA 2/25 ВК
(DN123, SO25, PA 25*100, ЗАБ 16-25)

PA 2/25 ВК

Штука

97,86



197255

Зажим анкерный PA 2000 ВК
(PA2200, SO251.1, PA95-2000)

PA 2000 ВК

Штука

841,39

Niled

162656

Зажим анкерный PA 2200
(SO 251. 01, PA 95-2000)

PA 2200

Штука

1 034,47

МЗВА

59511

Зажим анкерный PA 25*100
(2*16-4*25кв. мм) д/от

PA 25*100

Штука

69,31



197257

Зажим анкерный PA 25 ВК

PA 25 ВК

Штука

105,04

ENSTO

43823

Зажим анкерный SO 157. 1 2*(16-35)

SO 157.1

Штука

275,47

ENSTO

43822

Зажим анкерный SO 158.1 4*(16-35)

SO 158.1

Штука

293,24

ENSTO

35849

Зажим анкерный SO 250.01  (50-70)

SO 250.01

Штука

1 030,41

ENSTO

56174

Зажим анкерный SO 251. 01 (95)

SO 251.01

Штука

1 052,36

ENSTO

91267

Зажим анкерный SO 252.01

SO 252.01

Штука

1 092,34

Niled

162658

Зажим анкерный для проводов ввода
DN 123 (SO 25, PA 25*100)

DN 123

Штука

134,06



197267

Зажим влагозащищенный
с раздельной затяжкой болтов СВР 1
(35-70/6-25) ВК (P 21)

СВР 1

Штука

172,27



197268

Зажим влагозащищенный с раздельной
затяжкой болтов СВР 2
(35-70/35-70) ВК (P72, SLIP22. 1+SL29.4)

СВР 2

Штука

204,85

Niled

152652

Зажим для временного заземления PC 481

PC 481

Штука

786,28

Niled

159158

Зажим ответвительный P 4

P 4

Штука

127,03

Niled

75698

Зажим ответвительный P 645
(SLIW 15. 1,P2X-95)

P 645

Штука

236,89

Niled

159166

Зажим ответвительный P 70

P 70

Штука

314,16

TYCO
Electronics

58193

Зажим ответвительный ЕР95-13
(16-95/1,5-10 кв. мм)

ЕР95-13

Штука

107,84

TYCO
Electronics

58724

Зажим ответвительный Р2Х-95
(P2R-95) 16-95/4-50 кв. мм

Р2Х-95 (P2R-95) 16-95/4-50

Штука

104,52

TYCO
Electronics

55113

Зажим ответвительный Р3Х-95
25-95/25-95 кв. мм

Р3Х-95 25-95/25-95

Штука

209,54

Niled

152648

Зажим плашечный CD 35

CD 35

Штука

159,93



197269

Зажим плашечный CD 35 ВК (SL2. 11)

CD 35 ВК

Штука

159,93

ENSTO

61632

Зажим плашечный SL 37.1

SL 37.1

Штука

98,35

ENSTO

59007

Зажим плашечный SL 37.2

SL 37.2

Штука

196,56

МЗВА

116223

Зажим поддерживающий PS 16/70
(16-70мм) МЗВА (1 в упак. )

PS 16/70

Штука

252,77

ENSTO

65894

Зажим поддерживающий SO 130
2-4*(25-120)

SO 130 2-4*(25-120)

Штука

868,99

ENSTO

55515

Зажим поддерживающий SO 239
2-4х(6-25)

SO 239 2-4х(6-25)

Штука

389,72

ENSTO

67153

Зажим поддерживающий SO 265

SO 265

Штука

372,08

ENSTO

35846

Зажим поддерживающий SO 69. 95 (16-95)

SO 69.95

Штука

595,19



197265

Зажим прокалывающий CTN 35 от ВЛ
(16-95\16-35) ВК
(N640, SLIP22.12/127, RPD 25/CN)

CTN 35

Штука

223,54



197266

Зажим прокалывающий CTN 95
от ВЛ (16-95\25-95) ВК
(N70, SLIP22.12/127, CDR/CN 1S 95 UK)

CTN 95

Штука

375,69



197264

Зажим прокалывающий СТ1S 95-70
(25-95\25-95) ВК
(P70, SLIW 17. 1, P4x150D, ЗОИ 25-95)

СТ1S 25-95

Штука

265,87



197262

Зажим прокалывающий СТ 25
(16-70\1,5-10) ВК
(P4, SLIW 11.1, EP95-13, ЗОИ 16-70)

СТ 25

Штука

123,70



197263

Зажим прокалывающий СТ 70
(16-95\2,5-35) ВК
(P645, SLIW 15.1, P2R95, ЗОИ 16-95/ЗОИ 35-150)

СТ 70

Штука

182,82

МЗВА

116224

Зажим прокалывающий OP-6
(6-150/1,5-10мм) (1 в упак. )

OP-6

Штука

98,62

МЗВА

116217

Зажим прокалывающий OP-645
(16-150/16-35) (1 в упак.)

OP-645

Штука

117,15

МЗВА

132908

Зажим прокалывающий OP-95
(16-150/16-95) (1 в упак.)

OP-95

Штука

201,34

ENSTO

35845

Зажим прокалывающий SLIP 22. 1
(10-95/10-95)

SLIP 22.1

Штука

479,73

ENSTO

61635

Зажим прокалывающий SLIP 22.12
(25-95/2,5-95)

SLIP 22.12

Штука

479,73

ENSTO

101490

Зажим прокалывающий SLIP 22.127 (Al-Cu)

SLIP 22.127

Штука

479,73

TYCO

56186

Инструмент натяжения ленты OPV (R-MAF)

OPV

Штука

1 0883,62

ENSTO

61633

Кожух защитный SP 15

SP 15

Штука

95,78

TYCO
Electronics

56175

Колпачки изолирующие CECT 16-150

CECT 16-150

Штука

30,24

Niled

152651

Колпачки концевые изолирующие CE 25-150
(PK 99. 2595,CECT 16-150) NILED

CE 25-150

Штука

68,80



197273

Колпачки концевые изолирующие СЕСТ 25-150 ВК

СЕСТ 25-150

Штука

43,62



197272

Колпачки концевые изолирующие СЕСТ 6-35 ВК

СЕСТ 6-35

Штука

42,86

МЗВА

116219

Колпачок концевой изолирующий CI 25-150 (1 в упак. )

CI 25-150

Штука

29,87

МЗВА

116222

Колпачок концевой изолирующий CI 6-35
(1 в упак.)

CI 6-35

Штука

28,87

ENSTO

58723

Комплект промежуточной подвески SO 260
(25-95)

SO 260

Штука

1 139,01

МЗВА

118301

Комплект промежуточной подвески
ES 1500 (16-70) (30 в упак.)

ES 1500

Штука

327,04

TYCO
Electronics

53471

Комплект промежуточной подвески
ES 1500 (25-95 кв. м)

ES 1500

Штука

423,94

Niled

162657

Комплект промежуточной подвески ES 1500 E (SO 260,ES 1500)

ES 1500 E

Штука

794,57



197258

Комплект промежуточной подвески
ES 54-14 ВК
(ES1500E, SO260, ES1500, КОМП 1500)

ES 54-14 ВК

Штука

359,81



197270

Крепление фасадное BRPF 150.1 (40 мм) ВК
(SF20, SO70.13, BRPF-70-150-1F, КФК 12-47,1)

BRPF 150.1

Штука

71,77



197271

Крепление фасадное BRPF 150.6 (60 мм) ВК
(SF50, SO90.1, BRPF-70-150-6F, КФК 12-47,6)

BRPF 150.6

Штука

78,73

TYCO
Electronics

56627

Крепление фасадное BRPF 70-150-1F
(SF 20)

BRPF 70-150-1F

Штука

75,82

TYCO
Electronics

92891

Крепление фасадное BRPF 70-150-6F

BRPF 70-150-6F

Штука

80,76

Niled

162664

Крепление фасадное SF 50
(SO 90.1, BRPF 70-150-6F)

SF 50

Штука

119,43

TYCO
Electronics

56460

Кронштейн анкерный CA 1500-2

CA 1500-2

Штука

189,09



197259

Кронштейн анкерный CA 1500 ВК
(CS 10.3, SO253, CA1500, КАМ 4000)

CA 1500

Штука

201,17

Niled

159164

Кронштейн анкерный CA 16 NILED



Штука

55,82

Niled

162660

Кронштейн анкерный CA 2000

CA 2000

Штука

323,32

МЗВА

118338

Кронштейн анкерный CA 2000 (50 в упак.)

CA 2000

Штука

185,20



197260

Кронштейн анкерный CA 25 ВК
(CA 16, CAB 25)

CA 25

Штука

44,58

МЗВА

133774

Кронштейн анкерный CA 25 пластик (1 в упак.)

CA 25

Штука

24,44

TYCO
Electronics

61315

Кронштейн анкерный CAB 25

CAB 25

Штука

45,99

Niled

162659

Кронштейн анкерный CS 10.3
(SO 253,CA 1500-2)

CS 10.3

Штука

284,33

ENSTO

69722

Кронштейн анкерный SO 253

SO 253

Штука

407,58

ENSTO

35848

Крюк бандажный SOT 29

SOT 29

Штука

485,62

МЗВА

59005

Крюк бандажный КР 16 (аналог SOT 29)

КР 16

Штука

169,82



197261

Крюк монтажный CF 16 ВК (CF16, SOT 29.10, HEL-5661)

CF 16

Штука

266,33

Niled

162667

Лебедка ручная PT 500

PT 500

Штука

71 120,96

ENSTO

99103

Лента COT 37 (рулон 25 м)

COT 37

Штука

3 267,00

Niled

193076

Лента бандажная F 207 (F 2007, COT 37) (уп. 50 м)

F 207

Штука

4 373,70



212339

Лента бандажная Л 207 (уп. 50 м)

Л 207

уп. 50 м

2 117,25



150098

Лента Л 207 (уп. 25 м)

Л 207

уп. 25 м

1 058,93



83334

Разрядник РДИП-10-4 УХЛ1 (аналог SDI 97)

РДИП-10-4

Штука

5 533,15

ENSTO

55137

Ролик монтажный ST 26.1

ST 26.1

Штука

3 176,73

Niled

162666

Ролик раскаточный RT 1

RT 1

Штука

4 355,15

ENSTO

35857

Скоба (скрепа) COT 36 (уп. 100 шт.)

COT 36

Штука

40,36

Niled

162685

Скрепа для ленты (бугель) NB 20 (уп. 100 шт.)

NB 20

уп. 100 шт.

2 161,28

Niled

162684

Скрепа для ленты NC 20 (COT 36,A 200) (уп. 100 шт.)

NC 20

уп. 100 шт.

1 552,04

TYCO
Electronics

43829

Скрепа для ленты А 200 (уп. 100 шт.)

А 200

уп. 100 шт.

1 032,34

Niled

156754

Устройство д/натяжения кабеля (лягушка) SCT 50.70 25-95мм2

SCT 50.70

Штука

14 900,46

МЗВА

101506

Устройство защиты от дуги УЗД 1.1

УЗД 1.1

Штука

608,78



Также у нас можно купить кабель и провод СИП, цены на который можно увидеть ниже.

ЦЕНА НА ПРОВОД СИП (NEXANS)



ЦЕНА НА КАБЕЛЬ СИП



Самые выгодные цены, ассортимент и качество. Доставка, отправка в любые регионы.
(499) 290-30-16, (495) 973-16-54, 740-42-64, 973-65-17
E-mail для заказа продукции: tehnolog_zakaz@list.ru

Крепление для СИП кабеля — обзор крепежей

Провода ЛЭП – это наиболее простой и недорогой способ передачи электроэнергии на любые расстояния. В электрических сетях до 1000 В ЛЭП располагаются вдоль улиц больших и малых поселений. На опорах крепятся изоляторы с наиболее дешевыми алюминиевыми проводами. И уже от них делаются ответвления в дома. Для подобных ответвлений от магистральных проводов широко используются самонесущие провода. Как выполнить крепление таких проводов к различным опорам?

Для чего нужны СИП

Самонесущие провода с изолированными жилами сокращенно обозначаются как СИП, то есть Самонесущий Изолированный Провод. Он представляет собой витую пару и устойчив к продольным нагрузкам. До появления этой разновидности проводов компенсация продольной нагрузки возлагалась на трос. Он являлся опорой для изолированного провода, закрепленного вдоль этого троса. Монтаж таким способом занимал больше времени и технически получался сложнее в сравнении с монтажом новых проводов.

Собственно, по этой причине их и придумали. Теперь они применяются повсюду там, где по тем или иным причинам невозможно использовать более дешевые оголенные провода. Поэтому их располагают вблизи сооружений и в окружении деревьев. Если бы провода были оголены – деревья, особенно в сырую ветреную погоду, могли бы прикоснуться к ним и вызвать короткое замыкание. Для монтирования СИП используется специализированная арматура. Ее элементы адаптированы для расположения на стенах домов и опорах (столбах).

Технические характеристики СИП-проводов

Состав арматуры

Поскольку опоры для самонесущих-ИП бывают различной конструкции, в соответствии с ней выбирается и часть арматуры для монтирования к этим опорам. Арматура и непосредственно СИП в связке образуют цепочку. Она начинается на опоре и заканчивается на стене дома. Первое звено – это кронштейны, которые располагаются на деревянных, стальных и железобетонных столбах.

Кронштейн удерживает следующее звено – зажим анкерный. Затем из элементов арматуры следуют зажимы промежуточные поддерживающие. И завершается эта арматурная цепочка креплением на фасаде здания (стене). Это так называемое фасадное крепление.

Кронштейн Разновидности кронштейнов для самонесущих ИП Анкерный зажим для СИП Еще один анкерный зажим Еще один анкерный зажим Еще один анкерный зажим Еще один анкерный зажим Еще один анкерный зажим для СИП Анкерный зажим Разновидности анкерных зажимов для СИП Промежуточные зажимы Разновидности промежуточных зажимов для самонесущих-ИП Разновидности фасадных креплений для СИП

Делаем оптимальный выбор элементов для крепления

Показанные на изображениях модели – это лишь часть из того, что производится в мире для монтирования самонесущих-ИП. По этой причине у продавцов в наличии может оказаться та продукция, которая действительно предназначена для крепления этих проводов, но не оптимальна для конкретного покупателя. При выборе элементов монтирования надо учитывать, с какой целью СИП используется. Например, силовые провода могут нагреваться, поскольку в них допускается температура жил до 90 градусов Цельсия.

По этой причине нужна и соответствующая подборка элементов для монтирования. Кронштейны фасадного крепления для таких проводов должны обеспечивать большее расстояние до стены для наилучшего охлаждения провода. Опытные электрики, которые выполнили большое число инсталляций самонесущих-ИП, рекомендуют широко распространенные марки СИП с жилами 16 и 25 кв. мм крепить зажимом (далее на изображении).

Зажим для СИП Зажим для СИП Этот зажим не рекомендуется использовать для СИП-2

Причин этому две. Китайские зажимы этой модели содержат непрочную скобу, которая ломается, и в результате этого провод может оторваться. Другой недостаток этой модели, даже если она не китайского производства, а от известного бренда, состоит в том, что жилы провода после зажима расположены слишком близко от кронштейна. Поэтому неудобно выполнять монтажные работы. Особенно при фасадном креплении.

Скоба зажима и места ее разлома (их касаются пальцы) Модель анкерного кронштейна, рекомендуемая для широкого применения

На изображении выше показан недорогой и удобный анкерный кронштейн. Это справедливо, потому что для монтирования его на столбе нужна всего одна лента. Также и на стене дома его возможно закрепить всего одним метизным креплением. Прочность таких соединений достаточна для большинства ситуаций, связанных с монтированием самонесущих-ИП как на столбах, так и на стенах. Поэтому не имеет смысла применять более массивные, дорогие и сложные в установке модели кронштейнов.

Важные нюансы монтажа

  1. Нельзя использовать один анкерный кронштейн для двух зажимов самонесущих-ИП. Усилие со стороны провода должно быть приложено наиболее соосно кронштейну. Составляющая силы, направленная в сторону будет воздействовать на кронштейн разрушающе. Один провод СИП – один кронштейн. Это правило нельзя нарушать.
  2. Если никак нельзя избежать бокового усилия в кронштейне, рекомендуется использовать его специальную модель с прикреплением в трех или четырех точках, расположенных по углам основания воображаемой пирамиды, в вершине которой расположена точка контакта кронштейна и зажима.
Пример модели кронштейна, рекомендуемой для самонесущих-ИП, присоединенного под углом к нему



  1. Для монтирования на столбах лентой рекомендуется применять такие кронштейны, у которых большие ограничительные выступы для удерживания ее. Со временем появляется люфт, который обусловлен растяжением ленты. Если выступы маленькие, кронштейн может соскочить с места крепления.
  2. На прямых участках рекомендуется применять поддерживающие зажимы. Они в основном дешевле, потому что их конструкция проще, чем у анкерных. Но на прямых участках этого достаточно.
  3. Для монтирования анкерного зажима на стене дома выбирается место, защищенное от падения снега и сосулек.
  4. Монтирование СИП делается с учетом расстояний, которые обязательно соблюдаются. Если стена дома, на которой крепится анкерный кронштейн, удалена от столба больше чем на 25 метров, для самонесущих-ИП нужна дополнительная промежуточная опора.
  5. Расстояние от поверхности земли до кронштейна делается 2,5 метра или больше, а на улице до провода между опорами – 5–6 м.



Расстояния, которые надо соблюдать при подключении проводом самонесущих-ИП
  1. Нормированы также расстояния до окон, балконов и крыши. Они наглядно показаны на изображении далее.
Расстояния, которые необходимо соблюдать для СИП, если провод проложен по стене жилого дома. До нее от провода должно быть не менее 6 см

На изображениях выше не показано еще одно расстояние, обязательное к соблюдению. Если провод расположен под углом к стене, а кронштейн закреплен на ней ближе 10 сантиметров к углу дома, со временем, особенно если стена кирпичная, она растрескается и кронштейн выпадет. Монтирование кронштейна к любой стене рекомендуется на саморезах с шестигранной головкой. Диаметр самореза выбирается не меньше, чем под посадочное отверстие в кронштейне.

  1. Газовые и водопроводные трубопроводы также должны оставаться на удалении от самонесущих-ИП, проложенных по стене соответственно на 0,4 и 0,1 метра.
  2. Если стена дома деревянная, провод прокладывается по стене в металлическом гофре. Но при этом обязательно прогнозируется температура жил и, если она выше нормы, надо применить СИП с увеличенным сечением жил.
Самонесущие-ИП на бетонном прямоугольном столбе СИП на бетонном круглом столбе Самонесущие-ИП на деревянной опоре Монтирование СИП (3 фазы и ноль) на кирпичной стене Монтирование самонесущих-ИП на деревянной стене

В заключение на изображениях выше – несколько вариантов монтирования на столбах и стенах домов.

Похожие статьи:

Кольцо якорного сипа. Арматура для крепления сип

Сегодня невозможно нормальное функционирование энергосистем, если бы это не было. В свою очередь, системы CIP не смогут нормально работать без усиления для установки и установки этих систем. Чаще всего эту арматуру используют для того, чтобы можно было закрепить и закрепить провода на опорах или стенах.

Клапанные функции

От качества и надежности арматура для монтажных работ при прокладке CIP зависит от электроснабжения потребителей.Эти устройства производят крепежных электрических проводов. , как на опорах, так и на зданиях, на которые подведено электроснабжение. Арматура позволяет соединять провода между собой, проводить ответвления от магистральных линий. С его помощью возможна защита линий от перегрузок. Также возможно предупреждение. короткое замыкание. Подключить силовые кабели к трансформаторам, а затем к ним потребителей электроэнергии, невозможно обойтись без арматуры для монтажа.

Для производства арматуры используются только экологически чистые материалы, не оказывающие негативного воздействия на людей и окружающую их среду.Фурнитура имеет небольшие габариты и такой же небольшой вес, что не создает особых проблем при ее доставке, хранении, установке и эксплуатации.

С помощью клапанов достигается и поддерживается высокий уровень безопасности, снижается количество аварий и различных отказов на линиях.

Арматура для крепления кабелей CIP

Провода и кабели CIP должны крепиться к опорам, какими бы они ни были. Для выполнения такого монтажа нужны специальные механизмы крепления.К ним относятся:

1. Анкерные зажимы . Это своеобразный механизм, собранный в корпусе, внутри которого установлена ​​подвижная часть. Проволока помещается в зажим, затем затягивается подвижным механизмом и надежно фиксируется в нем. Для установки этих зажимов необходимо использовать специальный кронштейн, установленный на опоре. Для разных зажимов требуются разные кронштейны. Анкерный зажим может быть типа PA1000.

2. Зажимы опорные . В отличие от анкерных зажимов, которые фиксируют провода в определенных местах, поддерживающие зажимы служат для поддержки кабелей.Их устанавливают по всей длине кабеля с определенным интервалом. Они представляют собой крючок, который можно прикрутить или отцепить. Для крепления к опорам могут использоваться различные кронштейны, а некоторые могут быть оснащены независимым крепежным механизмом. Поддерживающий механизм может быть типа PS1500 + LM-E (NILED).

3. Хомуты соединительные . Они используются при объединении нескольких кабелей в одну кабельную линию. В качестве примера можно назвать модель зажима MJPT25N.

4. Зажимы соединительные . Они используются в случаях, когда кабель необходимо закрепить на опоре и произвести разводку электроэнергии от основного кабеля к объектам. Хорошо зарекомендовавший себя зажим Р6 или Р616.

5. Изолированные наконечники Используются для обеспечения передачи электроэнергии через СИП на различное электрическое оборудование.

6. Изоляционные колпачки используются для изоляции концов проводов.

Арматура для СИП предназначена для крепления проводов на опорах ЛЭП.Благодаря удобной установке и невысокой цене эта продукция обрела бешеную популярность в России, а огромный ассортимент позволяет покупать продукцию разных производителей: от недорогих китайских и российских, таких как БК и МВСВ, до премиальных брендов ENSTO, NILED.

Обойтись без электричества в современных условиях практически невозможно. Миллионы километров электрических сетей протянуты в каждом направлении и вместе с магистральными станциями образуют единую систему, питающую промышленные, жилые и социальные объекты городов, поселков и других типов населенных пунктов.Самонесущие изолированные провода предназначены для повышения безопасности воздушных линий и качества передачи электрических сигналов. Внешне СИП представляют собой скрученные алюминиевые шины, покрытые изоляцией из светостабилизированного сшитого полиэтилена и обладающие токопроводящими свойствами. Каждая шина имеет круглую форму из скрученных проволок из алюминиевого сплава. По техническим характеристикам различают несколько видов CIP своей конструкции. Каждый из них задействован на определенном этапе создания главной линии электропередачи.Анкерные и опорные зажимы являются центральными элементами при монтаже различных стволов с помощью самонесущего изолированного провода.

Крепление грифа к шесту осуществляется с помощью арматуры:

  • Анкерные зажимы – обеспечивают безопасную и надежную самонесущую фиксацию изолированного провода к воздушным опорам электропередачи
  • Анкерные скобы – обеспечивают, в свою очередь, крепление анкерных зажимов. Возможна установка монтажной лентой или специальными болтами. Крепление может происходить к различным материалам, начиная от деревянных поверхностей и заканчивая бетонными / металлическими опорами.
  • Крюки монтажные – предназначены для крепления анкерных зажимов на опорах
  • Комплекты промежуточной подвески используются при прокладке воздушных линий электропередачи. С их помощью держатель провода СИП-2 крепится к промежуточным опорам.
  • Хомуты разветвительные. Они используются для обеспечения надежного электрического контакта, методом пробивания изоляции провода на главной линии и снятия изоляции на ответвлении.
  • Зажимы соединительные – данный крепеж предназначен для соединения жил СИП-1 и СИП-2 в пролете.Зажим создает соединение между двумя изолированными проводами.
  • Крепежная лента (бандажная лента) предназначена для крепления анкерных и подвесных кронштейнов к металлическим, железобетонным и деревянным опорам.

Таким образом, в наличии в нашем интернет-магазине представлена ​​фурнитура для крепления сипа на опору любого вида, что позволит качественно выполнить монтаж самонесущих изолированных проводов. Имена, представленные разными производителями и ценовым сегментом, позволят выбрать наиболее оптимальные варианты.

CIP или самонесущий изолированный провод Выпускается в нескольких базовых версиях и представляет собой современный кабельный продукт для реализации различных распределительных сетей электроснабжения. Монтаж провода CIP становится намного быстрее и лучше в том случае, если для этого используются различные специализированные вспомогательные компоненты и инструменты.


Комплектующие для CIP

Монтажное оборудование

Линия крепления арматуры для CIP представлена ​​различными типами зажимов и креплений.Монтаж самонесущих изолированных проводов на опоры требует применения различных зажимов, которые делятся на несколько основных групп исполнения. К ним относятся анкерные, опорные и промежуточные зажимы. Необходимость использования таких компонентов, как анкерный зажим для CIP, прокалывающий зажим для CIP, зависит от конструкции провода CIP.


Анкерный зажим для CIP

Хомуты по своему назначению дополнительно делятся на проходные и ответвительные.Последние могут быть как обычными, так и изоляционными.

В некоторых случаях зажимы могут быть одной из основных частей комплекта промежуточной подвески.

Необходимое усилие фиксации проволоки в рабочем положении создается винтовыми элементами. В необходимых ситуациях кабель в месте установки дополнительно защищают, наматывая на него бандажную ленту.

В зависимости от местных условий при кладке на стены зданий могут применяться различные крючки и кронштейны, а также так называемое фасадное крепление.Последний представляет собой дюбель в сочетании со стяжкой.


Якорь для монтажа CIP

Стабилизированный пластик, горячеоцинкованная сталь и алюминий широко используются для обеспечения высокой прочности при производстве крепежных изделий.

Armature CIP поставляется в полностью укомплектованном виде и снабжен хорошо иллюстрированной инструкцией по применению, что значительно облегчает ее использование. При необходимости можно воспользоваться видеоинструкцией.

Монтажные элементы

Процесс создания воздушных линий электропередачи требует использования достаточно большого количества различных крепежных элементов.К ним относятся соединительные муфты из меди и алюминия различного диаметра, так называемые зажимы для проводов и изолирующие заглушки.


Крепежные элементы

Специализированный инструмент для монтажа СИП представлен такими комплектующими, как натяжной инструмент, монтажный ролик и зажим, сетчатый чулок. При работе широко используются различные монтажные ножи, механические и гидравлические прессы с набором штампов, ключей, клиньев и др.

Установка

StealthNet 🐦 Bird Barrier

Установка StealthNet может быть очень сложной, если вы не продумаете ее должным образом вначале.Однако при хорошем планировании это очень простое предложение.

В каждой работе семь элементов. Если вы выберете правильное оборудование для каждого из семи элементов, вы сможете каждый раз устанавливать профессиональное, эффективное и долговечное приложение для плетения сетки. Базовая конфигурация каждой сети – это прочный натянутый трос, окаймляющий отверстие, к которому позже прикрепляется сетка для птиц. Кабель прикрепляется к зданию с помощью различных приспособлений, а сетка для птиц прикрепляется к кабелю с помощью сеточных колец.

Ниже приводится краткое изложение семи основных элементов сетевой работы:

1) Угловые крепления

Угловые крепления являются наиболее важной частью установки. Они используются там, где кабели поворачивают углы или где кабели заканчиваются. Они выдерживают большое давление.

Есть два важных момента относительно угловых приспособлений – где вы их устанавливаете и какие выбираете.

Расположение угловых насадок обычно определить довольно просто.Это место, где естественные углы падают в форме сетки или где кабели заканчиваются у стены. При закрытии птичьей сеткой квадратного проема сбоку здания угловые крепления размещаются в каждом углу (четыре). При установке трехмерного объекта угловые крепления могут быть размещены на противоположных стенах с проложенным между ними кабелем. Этот трос заставляет сетку загибать угол.

Выбор используемой насадки зависит от материала носителя, из которого вы выполняете свою работу. Если вы работаете с бетоном, вам необходимо установить сетевые болты, которые расширяются при их затяжке (см. Страницу углового крепления в каталоге).Аналогичным образом, если вы работаете с деревом, вам необходимо использовать угловые приспособления, которые крепятся к дереву. Эти анкеры должны быть прочными, потому что система будет прикладывать большое усилие, а углы будут принимать на себя большую часть нагрузки.

2) Промежуточные крепления

Как и угловые крепления, промежуточные элементы также удерживают кабель на конструкции. В этом случае, однако, работа этих креплений заключается в том, чтобы плотно прижимать кабель к стене вдоль стороны сетки, чтобы кабель не отклонялся и не позволял птицам проникнуть в зону, свободную от птиц.Если бы кабель был прикреплен только по углам, натяжение сетки от птиц оторвало бы кабель от стен. Промежуточные крепления, размещенные через каждые несколько футов вдоль трассы кабеля, предотвращают это. Для голубей и более крупных птиц допустимо устанавливать их каждые три-четыре фута. Для более мелких птиц, таких как воробьи и ласточки, приспособления должны располагаться намного ближе друг к другу (не более двух футов), чтобы мелкие птицы не могли попасть за кабельные щели. Все промежуточные насадки Bird Barrier созданы, чтобы быть прочными, но незаметными.

Доступны различные промежуточные насадки для различных материалов подложки. Насадки доступны для камня, стали, дерева, листового металла и лепнины. Фурнитура доступна в версиях из оцинкованной или нержавеющей стали. См. Раздел «Промежуточные приспособления» (страницы 12–13) каталога продукции Bird Barrier.

3) Кабель периметра

Как указывалось ранее, кабель обрамляет весь проект сети и заставляет сеть принимать углы при выполнении трехмерных работ.Кабель Bird Barrier доступен из оцинкованной и нержавеющей стали. Кабель спроектирован так, чтобы быть исключительно прочным, но его очень трудно увидеть. Кабель можно использовать под большими панелями сетки для птиц на открытом воздухе, в горизонтальном положении (например, над двором), и это особенно важно, если на сетке для птиц может скопиться снег или лед. Кабель на одном конце пропитан петлей через угловое крепление, проходит через каждое промежуточное крепление, а на другом конце закручивается петлей через стяжную муфту (см. Ниже).

4) Промежуточные крепления

Трос натягивается между угловыми креплениями и через промежуточные крепления с поворотными стяжками. Эти небольшие винтовые натяжные устройства могут оказывать на кабель натяжение в несколько тысяч фунтов, поэтому он должен быть прочным, а углы должны быть надежно закреплены.

Существует три различных размера стяжных муфт, все из которых доступны из оцинкованной и нержавеющей стали. Маленькие пряжки предназначены для кабелей длиной менее 25 футов. Средние талрепы используются для кабельных трасс от 25 до 75 футов, а большие талрепы – для кабельных трасс более 75 футов.Важно, чтобы стяжная муфта была полностью разжата, а кабель натянут как можно сильнее, прежде чем петля будет обжата, чтобы максимально ослабить и растянуть кабель. Для установок длиной менее 10 футов натянутый кабель не должен проходить более чем через одно угловое крепление. Для установок более 10 футов необходимо использовать талрепы на каждом прямолинейном участке.

5) Хомуты и щипцы с храповым механизмом

Хомуты используются для закрепления петель кабеля на каждом конце (на угловых креплениях).Одна петля крепится к угловой насадке; вторую петлю к открытому талрепу. Наконечники надеваются на кабель до образования петли, а затем обжимаются вокруг кабеля с помощью мощного обжимного устройства с храповым механизмом Bird Barrier. При использовании обжима с храповым механизмом поместите манжету в средний или концевой паз узкой частью вверх, а затем обожмите по одному разу на каждом конце манжеты, полностью раздавив оба конца (вы должны обжать каждую манжету дважды для надежного удержания). Всегда используйте 2 наконечника на петлю для дополнительной прочности и надежности системы периметрального кабеля.Это создает прочную, но незаметную петлю.

6) Петли Net Ring

Сетка для птиц прикрепляется к кабелю с помощью специального инструмента Net Ring. Этот инструмент наматывает небольшой кусок металла на сетку для птиц и кабель. Он прост в использовании, содержит картридж на 50 колец и является самым быстрым и надежным способом прикрепления сети к кабелю. Используйте одну петлю на квадрат сетки для птиц. Чтобы оценить количество колец сетки для работы, умножьте количество колец сетки на фут на общее количество футов используемого кабеля.Например:

Нетто 2 дюйма = 6 колец сетки на фут. 3/4 дюйма сетки = 16 колец сетки на фут, или 8, если вы пропустите каждый второй квадрат.

Сетчатые кольца поставляются упакованными по 2500 штук в коробке.

7) Выбор и установка сетки от птиц

Теперь, когда кабельный каркас установлен, пора установить сетку, которая наилучшим образом соответствует цвету вашего здания и целям борьбы с птицами. Выбранная вами цветовая сетка должна отражать доминирующий цвет здания. StealthNet доступен в 4 различных цветах: черном, каменном (бежевом) и белом.Наиболее часто используемый цвет, а зачастую и наименее заметный – это черный StealthNet. Каменная сетка от птиц отлично подходит для бежевых, коричневых и других построек из песчаника. Белый StealthNet лучше всего работает против белых зданий, которые не подвергаются прямому отражению солнца или яркому свету. Это связано с светоотражающими свойствами белых цветов. Черный цвет следует использовать, если яркий свет, например солнечный свет, будет попадать прямо на него.

StealthNet имеет три стандартных размера ячеек (размер каждого квадрата) в зависимости от исключаемых видов.К ним относятся:

3/4 ″ – воробьи, ласточки, мелкие птицы и все крупные виды птиц
1-1 / 8 ″ – скворцы, черные птицы и все более крупные виды птиц
2 ″ – голуби и все виды крупных птиц.
4 ″ – Чайки и другие крупные морские птицы

Могут быть созданы ячейки нестандартного размера для уникальных видов (продукт по специальному заказу; 8-10 недель). StealthNet доступен в различных стандартных размерах и часто может быть адаптирован для удовлетворения потребностей вашего проекта. См. Каталог продукции Bird Barrier или позвоните в Bird Barrier, чтобы узнать о размерах и наличии.

8) Доступ к сетке

Как только сетка установлена, доступ в зону можно получить с помощью застежек-молний или зажимов для сетки. Чтобы установить молнии или зажимы для сетки, просто установите их поверх установленной сетки, где требуется доступ. Застегните молнию, протягивая сетку сквозь ткань молнии, одновременно взявшись за сетку. Оберните сеткой обе стороны молнии, чтобы надежно удерживать ее на месте. В завершение расстегните молнию и вырежьте средние пряди сетки. При использовании зажимов для сетки наденьте зажимы на каждую сторону отверстия в сетке и вырежьте прядки сетки, которые будут заменены зажимами.

Распаковка вашей сети
Когда вы получите сеть, вы заметите, что идентификационные бирки отмечают каждый угол сети, а в случае сетей прямоугольной формы используется специальный ярлык для идентификации длинной стороны сети. сеть. Чтобы развернуть сетку, найдите веревки, которыми отмечены углы, и вытяните сетку. Сеть будет выглядеть ромбовидной до того, как будет полностью растянута. Позвоните в Bird Barrier, если у вас есть какие-либо вопросы о наших продуктах.

При присоединении StealthNet начните работу с одного угла и прикрепите сетку кольцами сетки в прямом, ровном ряду в одном направлении.После того, как вы прикрепили несколько ножек, вернитесь к тому же углу и прикрепите одну или две ступни в противоположном направлении, чтобы сетка надежно закрепилась в этом углу. Закончите сетку кольцом одного из рядов полностью, желательно по длине (самой длинной) стороне, если это прямоугольная сетка. Закончив ряд, вернитесь в начальный угол и спуститесь в перпендикулярном направлении. Теперь, когда у вас есть верх и одна сторона, вы можете сделать нижнюю или другую сторону. Когда сетка для птиц полностью прикреплена к кабелю, проверьте кабель.Если кабель изгибается от здания с зазором, превышающим размер ячейки сетки для птиц, затяните стяжную муфту (это затянет кабель и закроет зазор)

ВСЕ УСТАНОВКИ ДЛЯ СЕТИ ДОЛЖНЫ ВЫПОЛНЯТЬСЯ ТОЛЬКО В ОДНОМ НАПРАВЛЕНИИ! НИКОГДА не пытайтесь работать с противоположных концов и встречаться посередине!

Сетка – это сложная установка, и Bird Barrier рекомендует новым установщикам пройти наш двухдневный курс обучения и просмотреть наши видеоролики по установке, чтобы уменьшить вероятность дорогостоящих ошибок.

Дополнительная помощь при установке
Хотя фактическая установка сети часто очень проста, некоторые работы могут быть очень сложными и требовать много времени. У лучших монтажников за плечами много успешной работы, и они извлекли большую часть уроков прямо на работе. Очевидно, что несколько страниц текста и изображений в руководстве не могут сделать вас профессиональным установщиком сети, но видео с практическими рекомендациями от Bird Barrier, возможно, сработает лучше. Пожалуйста, позвоните в наш офис по телефону 800-503-5444, чтобы заказать копию.

2-дюймовая сетка
Целевые птицы: голуби и более крупные

1-1 / 8-дюймовые сетки
Целевые птицы: скворцы, дрозды, черные дрозды, голуби, чайки и все более крупные виды
3/4 дюйма HD & Standard Mesh
Птицы-мишени: воробьи, ласточки и все птицы-вредители.

Примечание: Используйте сетку для птиц стандартного класса для работ размером 25 x 25 футов или меньше или длинные узкие панели шириной до 20 футов. Используйте H.D. для всех остальных работ 3/4 ″.

Загрузить инструкцию по установке

Крепление армированного кабеля к опоре.Технологии прокладки кабеля Vulture. Последовательность установки

“Есть только один способ сделать

отличная работа, чтобы ее полюбить. ”

Стив Джобс (основатель Apple).

Одним из основных направлений нашей компании является проектирование и строительство волоконно-оптических линий связи.

Наши базовые цены на прокладку волоконно-оптических линий связи по опорам городского освещения и опорам ЛЭП

Прокладка волоконно-оптических линий связи на опорах наружного освещения.

В настоящее время интернет очень популярен, ну конечно же кабель для интернета не такой, как для блока питания, а оптоволоконный, что обеспечивает хорошее и быстрое соединение. Существует четыре типа прокладки оптоволоконного кабеля: воздушный, подземный, внутри зданий и под водой.
Варианты подвески ОК имеют ряд преимуществ перед другими способами строительства:

  • Нет необходимости в отводе земли и согласовании с заинтересованными организациями;
  • сокращение сроков строительства;
  • снижение размера ущерба в городских районах и промышленных зонах;
  • снижение капитальных и эксплуатационных затрат в районах с тяжелыми почвами

Прокладка оптического кабеля с помощью зажимов.

Хомуты анкерные АС6-7-10 (российские аналоги – ПА06-07).

Анкерные зажимы можно использовать как с тросами «8», так и с самонесущими тросами. Хомуты для подвешивания кабелей с несущим элементом из стального троса позволяют быстро провести монтаж кабеля , без снятия изоляции и отделения силового элемента. Пластиковая петля на зажимном кабеле обеспечивает изоляцию опорного элемента в случае замыкания на землю в опоре. НЕ рекомендуется использовать такие зажимы при прокладке кабеля с элементом усиления из стальной проволоки; при длительной нагрузке зубцы клиньев начинают скользить по гладкой проволоке, что приводит к повреждению кабеля.


Зажимы спиральные натяжные.
Зажимы спиральные натяжные предназначены для крепления самонесущих кабелей (ADSS) на опорах ЛЭП, опорах электропередач, осветительных приборах, воздушных линиях железных дорог. Застежка состоит из протектора, петлеобразной силовой спирали, покрытой специальным абразивом, и наперстка.

Монтаж оптического кабеля с помощью опорных зажимов.

Опорные зажимы используются для участков, где кабель проложен по прямой линии, максимальный угол поворота при использовании таких зажимов составляет от 10 до 20 °.Отечественные и зарубежные производители предлагают различные варианты зажимов для самонесущих самонесущих (ADSS) и 8-образных кабелей.

Хомуты ППО-д1 / д2-03. Зажимы PPO
могут использоваться на трассах с риском падения деревьев, повреждения столбов. При падении дерева на кабель или повреждении столба кабель вытаскивается из зажима и обычно остается целым.

Примеры использования зажимов PPO в сочетании с различными точками крепления.

Зажимы поддерживающие спиральные.
 Спиральные зажимы используются для крепления самонесущего кабеля (ADSS) на опорах линий электропередач, осветительных и коммуникационных опорах. Существует множество модификаций для разной длины пролета и прочности концевой заделки кабеля. Застежка состоит из протектора для защиты оболочки кабеля от повреждений, силовой катушки и наперстка.

Зажим опорный SC30 / 34.
Зажим универсальный для подвешивания «8-образных тросов», фиксируется стальной лентой или болтом на деревянных опорах.Позволяет прокладывать кабели диаметром от 4 до 9 мм.
Отличается простой и быстрой установкой, но имеет ряд ограничений. При использовании таких зажимов важно точно подобрать диаметр кабеля; на практике были случаи проскальзывания кабеля через зажим, также важно строго соблюдать рекомендованную длину пролета. Практика использования таких хомутов показала, что лучше всего использовать их в комбинированном варианте установки (чередование анкерных и опорных хомутов).

Хомут опорный JHC.

Зажимы

JHC используются для прокладки кабеля ADSS диаметром до 20 мм, рекомендуется использовать на прямых участках трассы.

По опыту использования можно сказать, что такие хомуты хороши для небольших пролетов – до 60-70м, установка под дождем практически невозможна, так как кабель проскальзывает через ввод.

Видео прокладка оптического кабеля на опорах

Прокладка оптического кабеля комбинированным методом подвеса.

Комбинированный метод подвешивания широко применяется при использовании хомутов ППО, СК30 \ 34. Суть метода заключается в чередовании опорных и натяжных (анкерных) хомутов. Таким образом можно повысить надежность линии и снизить затраты.

К прокладке ВОЛС на опорах прибегают в случаях, когда нецелесообразно (или невозможно) использовать прокладку в канализации или траншейным способом. При строительстве внутризоновых и магистральных оптических сетей широкое распространение получило использование оптического кабеля в грозозащитном кабеле – это наиболее удобный и надежный способ подвешивания волоконно-оптических линий связи на ЛЭП с напряжением 110 кВ и более.На внутризональных и местных линиях также используется подвес самонесущего троса с креплением к нижней траверсе. Этот вариант применяется как на линиях электропередачи напряжением 110 кВ и выше, так и на воздушных линиях ниже высокого напряжения (10 кВ и ниже) наряду с линиями низкого напряжения, линиями освещения, опорами контактных сетей железных дорог.

К преимуществам прокладки волоконно-оптических линий связи на опорах можно отнести сокращение сроков строительства при снижении капитальных и эксплуатационных затрат (отсутствие необходимости выделения земли и согласования с заинтересованными организациями), уменьшение масштаба возможных повреждений в городские и промышленные районы, а также независимость от типов почв.

И хотя воздушная прокладка оптических кабелей намного проще подземной, следует отметить такие недостатки прокладки ВОЛС на опорах, как сокращение срока службы из-за воздействия окружающей среды, подверженность повышенным механическим напряжениям при неблагоприятных погодных условиях. погодные условия, а также сложность расчета под воздействием нагрузок в различных условиях эксплуатации.

При прокладке ВОЛС методом подвешивания к опорам в населенных пунктах часто применяется подвешивание оптоволоконного кабеля к стальному тросу, натянутому между опорами на консолях.Подвес оптоволоконного кабеля со встроенным кабелем применяется также на консолях специальной конструкции.

При подвешивании оптоволоконного кабеля к стальному тросу каждая консоль прикрепляется к опоре специальными винтами. С учетом нормального прогиба высота консолей должна быть такой, чтобы расстояние от уровня земли до самой нижней точки кабеля составляло 4,5 м и более. Оптоволоконный кабель крепится к кабелю с помощью подвесов из оцинкованной листовой стали.Такие подвески должны свободно перемещаться по стальному тросу и плотно наматывать оптоволоконный кабель.

В случае подвешивания оптоволоконного кабеля, в который встроен опорный кабель, используются стандартные фитинги источника питания и опорный зажим. Спиральные зажимы используются для натяжного крепления самонесущего оптоволоконного кабеля (повторная сборка спиральных натяжных и опорных зажимов запрещена).

Как было сказано выше, к недостаткам прокладки волоконно-оптических линий связи на опорах относится сложность расчета всех нагрузок, действующих на пересечение воздуховодов.Что касается расчета несущего кабеля, то он включает в себя расчет фактического усилия натяжения в условиях эксплуатации (оно не должно превышать предел прочности кабеля на разрыв) и расчет потребляемой длины кабеля. Характеристики каната, такие как предел прочности на разрыв и удельный вес, указаны в технической документации производителя. При расчете натяжения троса необходимо учитывать все составляющие нагрузки, которые могут повлиять на его натяжение в реальных условиях, поэтому необходимо рассчитать его общий вес.Ведь в худшем случае трос может растянуться под действием вертикальной составляющей нагрузки (собственный вес троса, вес троса и конструкции крепления, а также вес замерзающего льда зимой). . Кроме того, нагрузка на кабель может увеличиваться под действием горизонтальной составляющей нагрузки (силы ветра). Таким образом, потребляемая длина кабеля должна рассчитываться с учетом прогиба, и она может изменяться в зависимости от колебаний силы натяжения и температуры.

Последнее также необходимо учитывать при выборе дизайна. соединительной муфты, а также размера и конструкции соединительной кассеты. Колебания температуры изменят длину кабеля. Это может привести или привести к появлению макроизгибов в кассете для сварки.

Здравствуйте, уважаемые читатели сайта site. Сегодня я хочу поговорить о креплении троса к опоре при опускании в траншею. Для крепления кабеля к опоре выпускаются различные специальные приспособления, а подключение кабеля к ВЛ регламентируется рядом нормативных документов… Это то, о чем эта статья.

Выпускаются различные специальные приспособления для крепления кабеля к опоре, а подключение кабеля к ВЛ регламентируется рядом нормативных документов. Об этом и будет эта статья.

При опускании кабеля в траншею, начиная с 2 метров над землей, кабель необходимо защитить трубой. Труба должна подниматься вверх по опоре, изгибаться под углом 90 ° и на метр защищать кабель в траншее.

Здесь хотелось бы остановиться на установленных радиусах изгиба труб при прокладке в них электрических кабелей.

При гибке труб угол изгиба и радиус изгиба нормализуются. Угол загиба металлических труб для прокладки в них электрических кабелей нормируется на 90 °, 120 ° и 135 °. Радиус изгиба напрямую зависит от сечения электрического кабеля, а соответственно и диаметра труб для электропроводки. Радиусы изгиба указаны на рисунке.

Значит, опоры выше двух метров, и нужно подключаться к ВЛ почти в верхней части опоры, остается без защиты определенный участок кабеля.Вы можете защитить его простым металлическим уголком (см. Фото ниже, стрелка 10) с полками, подходящими по диаметру кабеля.

На рисунке ниже показан пример спуска и закрепления кабеля на концевой опоре. ВЛ на рисунке выполнена изолированными самонесущими изолированными проводами. Кстати, такая линия обозначается ВЛИ (изолированная ВЛ).

Самонесущий изолированный провод ВЛ крепится к опоре анкерным зажимом (8).Натяжной зажим анкера прикреплен петлей к анкерному кронштейну.

class = “eliadunit”>

Кабель, спускающийся в траншею, имеет металлическую защиту и броню. Самый популярный кабель для прокладки в траншеях – кабель ВБбШв. Металлическая защита кабеля должна быть заземлена. (ПУЭ, гл.2.4) Для этого PEN-провод ВЛ соединяют с плоским зажимом (4) и заземляющим проводом с помощью зажима проходной втулки (7).

Все крепления к опоре производятся монтажными обжимными лентами (2).Обжимная лента стягивается специальной клипсой (фиксатором) (3).

Место разделения кабеля и снятия брони и изоляции защищено термоусадочной манжетой, «перчаткой» (6).

  • 1. Анкерный кронштейн;
  • 2. Монтажная лента обжимная;
  • 3. Ремень для крепления монтажной ленты;
  • 4. Плоский зажим для подключения заземляющих проводов;
  • 4а. Провод заземления, бронированная оболочка кабеля;
  • 5. Манжета защитная термоусаживаемая, «перчатка»;
  • 6.Проходной зажим с ответвлением. Подключает провод PEN к заземляющим проводам;
  • 7. Хомут анкерный натяжной для СИП;
  • 8. Лента кабельная бандажная; Изоляционный колпачок;
  • 9. Защитный колпачок для провода;
  • 10. Металлический уголок для защиты кабеля от трубы.

Существует много типов крепления кабеля к опоре при спуске в траншею, но принцип опускания и прикрепления кабеля к опоре я описал выше.


Эти же монтажные ленты можно использовать для крепления устройства ввода, электросчетчика и любого другого электрооборудования на опоре.

Порядок подачи электроэнергии от ЛЭП в здание осуществляется двумя способами: по земле и по воздуху. Второй вариант менее затратный, так как нет необходимости проводить земляные работы и создавать сеть траншей. Протянуть кабель от опоры до дома или подсобного помещения намного проще; Достаточно иметь комплект проводов, зажимы, установочное оборудование и лицензию на выполнение электромонтажных работ.

Бригада электриков компании ТехСтроитель выполнит любые работы по прокладке кабеля по опорам с учетом высоты опор и технических особенностей энергосистемы.

Особенности прокладки кабеля на опорах

Как правило, в частном домостроении кабель протягивают по опорам с помощью проводов типа СИП или АВК. Провода СИП повышают долговечность воздушных линий электропередачи, их можно подвести от опоры к точке входа и проложить вдоль стены здания.Кабель АВК имеет более высокую стоимость, но имеет сложную конструкцию, поэтому исключает возможность несанкционированного подключения к электросети.

Кабель для создания ВЛ имеет защитную изоляцию. Он устанавливается на столбы таким образом, чтобы можно было отрегулировать зажим, с помощью которого можно исправить провисание или сильное натяжение проводов.

А кабель можно использовать для протяжки кабеля через опоры разных типов: от дорогих ВВСГ со стальным корпусом до силовых кабелей с медной жилой.В каждом случае электрики учитывают технические особенности самого кабеля, расстояние между опорами, силовую нагрузку и климатические особенности региона, в котором находится объект электрификации. Крепежные кронштейны устанавливаются через каждые 5-8 опор, поэтому, если протянуть кабель от опоры до дома, его высоту и уровень натяжения можно легко отрегулировать.

В зависимости от поставленной задачи для передачи электроэнергии по воздуху кабель вдоль опор может быть универсальным (с оцинкованным несущим кабелем).Провода такой конструкции имеют влагостойкое покрытие, легко и быстро собираются и быстро ремонтируются в случае аварии, случайного повреждения или дефекта. Одно из необходимых условий правильной протяжки кабеля по полюсам – поддержание одинакового сопротивления жилы от точки подачи электроэнергии до точки входа.

При ремонте ВЛ и обрыве линии между опорами кабель прокладывается по опорам на всем пролете, где произошел обрыв.Специалисты компании ТехСтроитель подбирают однотипные провода, подлежащие замене, а соединение линейных элементов производится на самой опоре.

При построении сетей связисты часто сталкиваются с невозможностью использования кабельных каналов или построек. Для прохода методом пневмоподвески в таких случаях установка кабеля вдоль опор освещения или силовых столбов может значительно облегчить задачу.

Существует несколько стандартных способов установки:
1.Поддерживающая.
2. Напряжение.
3. Комбинированный.

Рассмотрим подробнее каждый из методов.

1. Прокладка оптического кабеля с помощью опорных зажимов.

Опорные зажимы используются для участков, на которых кабель проложен по прямой линии, максимальный угол поворота при использовании таких зажимов составляет от 10 до 20 °. Отечественные и зарубежные производители предлагают различные варианты зажимов для самонесущих самонесущих (ADSS) и 8-образных кабелей.

Хомуты ППО-6,5 / 8,0-06 или ЗП-8-1 (2)

Хомуты ППО или ЗП могут использоваться на трассах с риском падения деревьев, повреждения столбов.При падении дерева на кабель или повреждении столба кабель вытаскивается из зажима и обычно остается целым.

Примеры использования зажимов PPO в сочетании с различными точками крепления.

Опорные спиральные зажимы.

Спиральные зажимы используются для крепления самонесущего кабеля (ADSS) на опорах линий электропередачи, осветительных и коммуникационных опорах. Доступно множество модификаций для разной длины пролета и прочности заделки кабеля. Застежка состоит из протектора – для защиты оболочки кабеля от повреждений, силовой спирали и наперстка.

Зажим опорный SC30 / 34 или CS

Универсальный зажим для подвешивания «8-образных тросов», фиксируется стальной лентой или болтом на деревянных опорах. Позволяет прокладывать кабели диаметром от 4 до 9 мм.
Отличается простой и быстрой установкой, но имеет ряд ограничений. При использовании таких зажимов важно точно подобрать диаметр кабеля; на практике были случаи проскальзывания кабеля через зажим, также важно строго соблюдать рекомендованную длину пролета.Практика использования таких хомутов показала, что лучше всего использовать их в комбинированном варианте установки (чередование анкерных и опорных хомутов).

Хомут опорный НС 10/15.

Хомуты НС 10/15 предназначены для прокладки кабеля ADSS диаметром до 20 мм, рекомендуется на прямых участках трассы.
По опыту использования можно сказать, что такие хомуты хороши для небольших пролетов – до 60-70м, установка под дождем практически невозможна, так как кабель проскальзывает через ввод.

2. Прокладка оптического кабеля с помощью зажимов.

Зажимы натяжные (анкерные) используются для жестких креплений кабелей, применяются как на поворотных, разветвленных, концевых участках прокладки, так и по всей длине трассы.
Анкерные зажимы анкерные AN-250 (500,700,800), AC 6 (7), PA 06 (07) ,
Анкерные зажимы могут использоваться как с тросами «8», так и с самонесущими тросами. Зажимы для подвешивания кабеля с опорным элементом из стального троса позволяют быстро установить кабель, не снимая и не отделяя силовой элемент.Пластиковая петля на зажимном кабеле обеспечивает изоляцию держателя в случае короткого замыкания на массу. НЕ рекомендуется использовать такие зажимы при прокладке кабеля с элементом усиления из стальной проволоки; при длительной нагрузке зубцы клиньев начинают скользить по гладкой проволоке, что приводит к повреждению кабеля.

Зажимы спиральные натяжные.

Зажимы спиральные натяжные используются для крепления самонесущих кабелей (ADSS) к опорам ЛЭП, опорам ЛЭП, освещению, железнодорожным воздушным линиям.Застежка состоит из протектора, петлеобразной силовой спирали, покрытой специальным абразивом, и наперстка.


3. Прокладка оптического кабеля комбинированным методом подвеса.

Комбинированный метод подвешивания широко применяется при использовании хомутов ППО, СК30 \ 34. Суть метода заключается в чередовании опорных и натяжных (анкерных) хомутов. Таким образом можно повысить надежность линии и снизить затраты на строительство и эксплуатацию.Оптимальное соотношение – 4 опоры на один натяжной зажим.

Установка сетки от птиц | Никсалит

Следующая информация предлагает основные процедуры установки сетки от птиц. Это не все включено, вместо этого он охватывает этапы, которые требуются для установки большинства сеток. Есть много разных способов эффективно установить сетку для птиц, но цель всегда должна быть одна и та же; отсутствие зазоров, отверстий, складок или чрезмерного провисания готовой установки сетки.
ПРИМЕЧАНИЕ: Каждая установка сетки отличается, и некоторые рекомендации могут не относиться к вашему применению.Если у вас есть вопросы или вам нужна помощь, пожалуйста, Свяжитесь с Nixalite .
КПП! Прежде чем продолжить, вы должны знать …
  1. Тип сетки для птиц, которую вы будете устанавливать. Если вы не уверены, просмотрите руководство по планированию сети для получения рекомендаций или перейдите на страницы K-Net, B-Net или PollyNet .
  2. Какое сетевое оборудование вы будете использовать.Если нет, просмотрите страницы Net Planning Guide или Netting Hardware .
  3. При установке сетки с натянутой кабельной системой кабели должны быть проложены и готовы к установке сетки. Если нет, просмотрите страницу Установка кабельного оборудования .
  4. Если вы устанавливаете сетку с помощью Poly Hardware, вы должны знать, как устанавливается каждая часть оборудования. Сначала просмотрите шаги, описанные на странице Install Poly Hardware .

Резка сетки;
PollyNet, K-Net и B-Net сетку для птиц можно разрезать до нужного размера и формы с помощью хороших ножниц – никаких специальных режущих инструментов не требуется.Nixalite предлагает ножницы ST, которые являются ножницами EMT. Они универсальны и могут быть приобретены вместе с инструментами и аксессуарами для плетения птичьих сетей.
Перед тем, как вырезать , дважды проверьте свои размеры. Убедитесь, что вы допустили дополнительную сетку для крепления по периметру и швов внахлест (минимум 6 дюймов для обоих). Всегда оставляйте кусок сетки больше, чем вам действительно нужно.

Соединение сетей вместе по швам внахлестку
Для PollyNet: Перекрывайте части сетки внахлест минимум на 6 дюймов.Установите полиуретановые крепления для швов через каждые 6 дюймов с обеих сторон шва по всей его длине. Для герметизации швов PollyNet рекомендуются поворотные замки, сетчатые стяжки или поликорд. НЕ используйте металлические сетчатые кольца для герметизации швов PollyNet.
K-Net HT: Шов внахлест (также называемый «свободностоящим» швом) – это место, где вам нужно соединить два куска сетки для птиц K-Net вместе без использования поддерживающего кабеля или части конструкции.
1. Перекрывайте края двух частей K-Net не менее чем на 3 ячейки (2,25 дюйма / 5,7 см).
2. Соединение K-Net в шве выполняется «сетчатыми кольцами». Выберите кольца и инструмент для колец *, которые лучше всего подходят для вашего применения.
3. Соедините два куска сетки, установив одно сеточное кольцо в КАЖДУЮ квадратную сетку размером 3/4 дюйма по всей длине шва.

Крепление по периметру

Для PollyNet : Оберните края сетки 2 или 3 раза при установке PollyNet с помощью PolyClips.

Для K-Net и B-Net: Используйте сетчатые кольца, чтобы прикрепить K-Net к кабелям по периметру. При желании с кабелями можно использовать PolyClips.

Внутренняя поддержка

Верхние опоры: Найдите и используйте подвесные трубы, балки, фермы и т. Д., Чтобы поддержать внутренние области сетки (вдали от периметра). Как можно чаще крепитесь к накладным опорам.Мы рекомендуем использовать Net Ties, Poly Cord или Net Savers для поддержки оборудования.
Поддерживающие кабели: Используется при минимальной поддержке накладных расходов . ЗАПРЕЩАЕТСЯ пропускать сетку для птиц на расстояние более 50 футов без поддерживающих тросов. Мы рекомендуем устанавливать поддерживающие кабели через каждые 25 футов. Для K-Net используйте сетчатые кольца, чтобы прикрепить сетку к кабелю. Для PollyNet используйте Net Ties.

Установка вокруг препятствий

Предметы свисают ниже установленной сетки: НЕ вырезать из сетки большие куски.Чтобы обернуть сетку вокруг объектов (например, источников света), сделайте простые прорези или X-образные разрезы, достаточно большие, чтобы соответствовать объекту. Если препятствие близко к внешнему краю, сделайте прямой надрез от края до препятствия. Если он находится в середине области установки, прорежьте прорезь или X в сетке под объектом. Пропустите объект через сетку и снова скрепите сетку сверху / сзади. Используйте фурнитуру для шва, чтобы закрыть прорезь или порезы вокруг объекта.
Обтянуть сеткой предметы:
Квадратные / прямоугольные предметы по периметру (столбик).Вырежьте в сети простую букву «Т» такой же ширины и глубины, как и столбец (см. Рисунок). Используйте лишнюю сетку буквы «Т», чтобы прикрепить к периметру фурнитуры (фурнитура по периметру должна соответствовать форме и направлению внешних краев).
Круглые предметы по периметру или близко к нему (большая труба). Отрежьте «X» достаточно большого размера, чтобы соответствовать диаметру, затем сделайте прорезь от «X» до ближайшего края сетки. Используйте лишнюю сетку в виде буквы «X», чтобы прикрепить к периметру фурнитуры (фурнитура по периметру должна соответствовать форме и направлению внешних краев).

Дополнительные методы установки
Для установки сетки от птиц можно использовать обычные строительные материалы. Этот тип установки сконструирован и настроен для установки на месте. Для получения подробной информации об этих альтернативных методах установки загрузите страницу Дополнительные методы установки сетки . Есть много разных способов установить сетку для птиц, но цели установки всегда должны быть одинаковыми: отсутствие зазоров, отверстий, складок или чрезмерного провисания сетки.За дополнительной информацией о других методах установки обращайтесь в Nixalite.

Позвольте Nixalite of America Inc помочь вам спланировать установку вашей сетки!
Если вы предоставите подробную информацию о вашем применении сетки для птиц, Nixalite порекомендует систему сетки и предоставит ценовое предложение на материалы. Очень важно, чтобы ваша информация была точной и полной.

HMS Vulture 1776 от Дэна Вадаса – Масштаб 1:48 – Шлюп класса «Лебедь» с 16 орудиями из планов TFFM – Готово – – Журналы сборки для предметов, построенных 1751 – 1800

Инструменты

Я строил модели деревянных кораблей более 30 лет и за это время накопил довольно большую коллекцию инструментов моделирования:

Многочисленные рукоятки Xacto Knife трех размеров – это экономит много времени при замене лезвия.Сотни лезвий для них, как стандартных, так и модифицированных.

То же самое с булавками – у меня есть четыре рукоятки, на которых установлены сверла наиболее часто используемых размеров. Несколько коробок с мини-сверлами плюс большие размеры как в дюймах, так и в метрических единицах.

Поворотные тиски – без них не может быть ни один серьезный моделист. Также пара комплектов «Третьи руки».

Бритвенные пилы, режущие по принципу «толкать» и «тянуть» – две ручки плюс множество лезвий. Некоторые лезвия были заточены, чтобы можно было резать в очень труднодоступных местах.

Десятки зажимов любого описания – их не может быть СЛИШКОМ МНОГО.

Пробковые шлифовальные блоки, некоторые модифицированы для шлифования внутренних изгибов. Самодельные шлифовальные палочки любой формы и размера.

Мини-плоскогубцы различной формы.

Нитевдеватели различных типов для оснастки.

A Jim Byrnes Drawplate для изготовления Treenails.

Теперь о “забавных” битах – электроинструментах:

A Sherline Токарный станок с длинной станиной

8-осевая фреза Sherline.Цифровой индикатор как для токарного, так и для фрезерного станка.

Почти все аксессуары для обоих вышеперечисленных.

Настольная пила Джима Бирнса со всеми принадлежностями.

Джим Бирнс Тикнессер.

Дисковая шлифовальная машина Джима Бирнса.

Древняя пила для свитков Dremel, модифицированная опорной пластиной с почти нулевым зазором. По-прежнему сильна 30 лет спустя. РЕДАКТИРОВАТЬ – Я недавно купил 18-дюймовую кольцевую пилу Carbatec, когда Dremel наконец сдался.

Маленький тайваньский сверлильный станок – дешевый, но неплохого качества.

Три инструмента Dremel, один аккумуляторный.

Мини-гравер Proxxon.

Настольный миниатюрный шлифовальный станок Proxxon для заточки сверл и других инструментов.

Вы МОЖЕТЕ успешно построить модель, используя «самые необходимые» ручные инструменты, но нет ничего лучше электроинструмента ХОРОШЕГО КАЧЕСТВА, чтобы изготавливать множество предметов одинаковой формы и размера. Точность, которую они обеспечивают при резке дерева или металла, также очень сложно добиться вручную.

Методы контроля и предотвращения повреждений голубей

Идентификация | Биология | ID повреждения | Управление | Ресурсы

Обзор предотвращения повреждений


и методов контроля

Изменение среды обитания

  • Удалите кормушки для птиц
  • Не поощряйте общественное кормление
  • Устранение стоячей воды
  • Вырубка деревьев или обрезка до 1/3 веток

Исключение

  • Закройте наружные проемы в зданиях
  • Защитите карнизы, вентиляционные отверстия, окна, двери и другие проемы с помощью аппаратной ткани с сеткой ¼ дюйма
  • Исключить места для гнезд с проволочной сеткой или сеткой
  • Концевые изделия – шипы, проволока, катушки, поражение электрическим током

Страшно

  • Пропановые пушки
  • Сигналы бедствия
  • Майларовая лента
  • Пугающие шары
  • Акустические устройства дальнего действия
  • Avitrol®

Репелленты

  • Полибутены и продукты на основе капсаицина
  • Метилантранилат

Токсиканты

Стрельба

  • .Пулеметы калибра 177
  • винтовки .22 калибра
  • Ружье с дробовиком № 7½

Захват

  • Множественные ловушки-клетки
  • Одиночные ловушки для птиц
  • Пушечные сети
  • Ручные сети
  • Туманные сетки

Другие методы контроля

  • Удаление гнезд
  • Соколиная охота (сокращение или дедовщина)
  • Удаление изолированной птицы в зданиях
  • OvoControl® P для контроля фертильности или воспроизводства (только голуби)

Методы предотвращения и контроля повреждений

Изменение среды обитания

Устранение мест кормления, водопоя, ночевки и гнездования важно для долгосрочного контроля над голубями.Отговаривайте людей кормить голубей в общественных местах и ​​убирайте просыпанное зерно вокруг элеваторов, комбикормовых заводов и участков уборки железнодорожных вагонов. Устраните лужи со стоячей водой, которые голуби используют для полива. Изменяйте конструкции, здания и архитектурные конструкции, чтобы сделать их менее привлекательными для голубей.

Исключение

Голубей можно исключить из зданий (в некоторых случаях очень легко), заблокировав доступ к внутренним насестам и местам гнездования. Проемы чердаков, шпилей, вентиляционных отверстий и карнизов должны быть заблокированы деревом, металлом, стеклом, каменной кладкой толщиной 1/4 дюйма (0.6 см) нержавеющая проволочная сетка или пластиковая или нейлоновая сетка.

Укладываться на выступы можно, изменив угол на 45 o или более. Листовой металл, дерево, блоки из пенополистирола, камень и другие материалы могут быть сформированы и прикреплены к выступам для достижения желаемого угла. Орнаментальная архитектура может быть экранирована полипропиленовой сеткой с ячейкой 1 дюйм (2,5 см), устойчивой к ультрафиолетовому излучению, чтобы предотвратить ночлег, бездельничанье и гнездование. Чтобы сетка выглядела эстетично, ее можно покрасить распылением, чтобы она соответствовала цвету здания, но черный часто является лучшим выбором.Срок службы этой сетки может достигать 10 лет.

В сарае для инструментов или оборудования, сарае, ангаре или других подобных зданиях можно навсегда предотвратить ночевку, закрыв нижнюю часть стропильной зоны сеткой. Нейлоновую сетку можно прикрепить скобами или иным образом прикрепить к нижней стороне стропил, чтобы птицы не могли гнездиться и ночевать. Панели можно разрезать на сетку, а застежки-липучки могут обеспечить доступ к стропильной зоне для обслуживания оборудования или освещения.

Проволока дикобраза (Cat Claw TM , Nixalite TM ) – это механические репелленты, которые можно использовать для защиты от голубей.Они состоят из множества пружинных зубцов из никелевой нержавеющей стали с острыми концами, выходящими наружу под всеми углами. Острые концы этих проводов вызывают временный дискомфорт и удерживают голубей от приземления на эти поверхности. Зубцы прикреплены к прочному основанию, которое может быть установлено на подоконниках, карнизах, карнизах, пиках крыш, декоративной архитектуре или там, где голуби склонны к ночлегу (рис. 2). Поднимите основание пластиковыми шайбами ​​и закрепите его ремнями электрического жгута.Иногда голуби и воробьи покрывают провода гнездовым материалом или пометом, который время от времени требуется удалять.

Вариант проволоки дикобраза, ECOPIC TM , крепится плоско к поверхности и имеет треугольный узор из вертикально ориентированных стержней из нержавеющей стали.

Bird Barrier TM – еще один постоянный несмертельный механический репеллент, используемый для исключения голубей из строений. Это катушка из нержавеющей стали, прикрепленная к монтажной планке, которую можно прикрепить к конструктивным элементам так же, как и к проволоке дикобраза.

Плотно натянутые параллельные пряди стальной проволоки калибра 16–18 или тестовая моноволоконная леска весом более 80 фунтов (36 кг +) могут использоваться для защиты птиц от опорных тросов, узких выступов, кабелепровода и других подобных участков. Прикрепите L-образные кронштейны на каждом конце зоны или объекта, который необходимо защитить, и закрепите провод к L-образным кронштейнам с помощью стяжных муфт. Слабина снимается с помощью талрепов. L-образные кронштейны должны быть приварены или прикреплены с помощью кабельного зажима или хомутов для авиационных шлангов (резьба на стандартных радиаторных зажимах обрывается под действием высоких крутящих нагрузок, необходимых для удержания L-образных кронштейнов, поддерживающих провод на большие расстояния).На часто используемых конструкциях может потребоваться растянуть 3 линии на 2, 5 и 7 дюймов (5, 12 и 18 см) над поверхностью.

Подвесные подвесные системы из моноволокна размером от 1 x 1 фут до 2 x 2 футов (от 30 x 30 см до 60 x 60 см) успешно используются для снижения активности голубей в закрытых дворах. Устойчивые голуби, скорее всего, проникнут в параллельные или сеточно-проволочные (линейные) системы.

Доступны системы защиты птиц от поражения электрическим током (Avi-AwayTM, FlyawayTM и Vertebrate Repellent System [VRSTM]) для отпугивания многих видов птиц, включая голубей.Системы состоят из прочно залитого пластиком кабеля с двумя электрическими проводниками. В комплект входят монтажные и заземляющие приспособления и блок управления. Проводники несут пульсирующий электрический заряд. Когда голуби соприкасаются с проводниками и кабелем, они получают удар, который их отталкивает, но не убивает. Кабель может быть проложен в ситуациях, подходящих также для проволоки дикобраза и натянутой стальной проволоки или мононити. Хотя эти устройства и их установка обычно трудозатратны и / или дороги, их эффективность в некоторых случаях оправдывает вложения.Срок службы этих устройств в жилых домах составляет 8 лет.

Устройства отпугивания

Устройства, создающие шум, обычно беспокоят людей, но оказывают незначительное постоянное воздействие на ночующих голубей. Высокочастотный (ультразвуковой) звук, не слышимый человеком, не действует на голубей. Вращающиеся фонари, размахивающие разноцветными флагами, воздушные шары, резиновые змеи, модели сов и другие подобные устройства практически не имеют никакого эффекта. Римские свечи, петарды и другие пиротехнические средства могут иметь временный эффект, но имеют много ограничений в использовании и часто не обеспечивают долгосрочного контроля, особенно против голубей.

Гнездовые участки можно опрыскивать струями воды, чтобы разогнать голубей, но это необходимо делать постоянно, пока птицы не приживаются в другом месте.

Avitrol® (4-аминопиридин).

Avitrol® классифицируется как химический отпугивающий агент, но он может использоваться как токсикант в областях, где допустима более высокая смертность. При соотношении 1: 9 смертность выше, чем при использовании более разбавленных смесей. Информацию о предварительной наживке и наживке см. В разделе «Токсиканты» в этой главе.

Avitrol® для борьбы с голубями – это приманка для цельнозерновой кукурузы, созданная с использованием 4-аминопиридина, пестицида ограниченного использования, и может использоваться только сертифицированным специалистом по нанесению или лицами, находящимися под их непосредственным контролем. Птицы, съевшие достаточное количество обработанной приманки, обычно погибают. Умирающие птицы проявляют тревожное поведение, которое отпугивает других членов стаи. Чтобы свести к минимуму смертность и максимизировать реакции, вызывающие тревогу стада, обработанную приманку необходимо разбавить чистой, необработанной цельной кукурузой.

В городских районах, где высокая смертность птиц может вызвать неблагоприятную реакцию населения, соотношение смеси 1:19 или 1:29 приведет к низкой смертности, но требует больше времени для достижения контроля. Там, где допустима высокая смертность, соотношение смеси 1: 9 приведет к более быстрому сокращению популяции. Предварительная приманка на срок от 10 до 14 дней имеет решающее значение для успешной программы. По завершении программы всю неиспользованную приманку следует собрать, чтобы предотвратить ее проглатывание нецелевыми птицами.

Вторичное отравление маловероятно при использовании Avitrol®, хотя при прямом приеме внутрь он токсичен для любой птицы. Avitrol® разработан, чтобы быть максимально избирательным, но его следует всегда использовать, чтобы свести к минимуму вероятность того, что нецелевые виды будут иметь доступ к приманке. После первоначального успеха Avitrol® нужно применять только периодически после предварительной приманки для поддержания эффективного контроля.

Репелленты

Различные нетоксичные химические репелленты (полибутены), такие как 4 The Birds TM , Hotfoot TM , Tanglefoot TM , Roost No More TM и Bird-Proof TM , доступны в форме жидкости, аэрозоли, сушильные пленки и пасты.Эти вещества не токсичны для голубей. Скорее, они создают липкую поверхность, которая не нравится голубям, вынуждая их искать места для отдыха и ночлега в другом месте.

Строительные поверхности перед нанесением репеллента необходимо очистить и защитить водонепроницаемой лентой. В противном случае липкие репелленты будет трудно удалить или они могут испачкать здание.

Аппликации должны выполняться толщиной около 1/2 дюйма (1,3 см) рядами, расположенными не дальше 3–4 дюймов (7.От 6 до 10,2 см) друг от друга. Голуби не должны приземляться между рядами без контакта с репеллентом. Чтобы быть эффективным, необходимо обработать все поверхности для ночлега и / или бездельничанья в проблемной зоне, иначе голуби переместятся на необработанные поверхности.

Эффективность липких репеллентов обычно теряется со временем, особенно в пыльных местах. Заявление может оставаться в силе от 6 месяцев до 2 лет. Некоторые производители добавили защитное покрытие второй стадии, которое образует корку на репелленте и помогает продлить срок службы репеллента в пыльных или жарких местах.Некоторые операторы борьбы с вредителями распыляют прозрачный шеллак поверх нанесенного репеллента, чтобы добиться того же эффекта.

Хотя химические репелленты дают эффективные результаты во многих ситуациях, есть несколько важных соображений. Во-первых, репелленты не эстетичны. Во-вторых, они могут раздражать профессиональных мойщиков окон в городских условиях. В-третьих, гнездящиеся голуби время от времени бросают палки и солому на репелленты и продолжают гнездиться. В-четвертых, высокие температуры могут привести к стеканию материала по стенам зданий, в то время как низкие температуры могут привести к тому, что репеллент станет слишком жестким, чтобы через него могли проникнуть птичьи лапы.Наконец, химические репелленты наиболее подходят для малых и средних предприятий. Для крупных коммерческих ситуаций, требующих значительного количества труда и дорогостоящего оборудования, использование репеллентов может быть экономически недальновидным, поскольку их частое повторное нанесение является дорогостоящим.

Нафталин – репеллент, который может нарушить обоняние птиц. Хлопья нафталина зарегистрированы на федеральном уровне как репелленты для голубей, хотя не во всех штатах. При испарении нафталин производит сильный запах, отталкивающий голубей от замкнутых пространств, таких как чердаки и пустоты в стенах.Хлопья распределяют по чердачному полу или между стенами, используя около 5 фунтов (2,3 кг) на каждые 2000 кубических футов (56 куб. М) пространства. После того, как птицы улетели, все отверстия должны быть закрыты, чтобы предотвратить повторное возвращение. Сильный запах, производимый хлопьями нафталина, также неприятен и раздражает некоторых людей. Следует избегать длительного вдыхания паров.

Токсиканты

Для борьбы с голубями с использованием токсичных веществ могут потребоваться специальные разрешения, выдаваемые различными государственными агентствами, такими как государственные департаменты сельского хозяйства, здравоохранения или дикой природы.

Токсичные приманки

Предварительная приманка – самый важный элемент успешной программы по отравлению. Перед внесением токсиканта птицы должны быть обучены питаться определенной приманкой на определенных участках. Если предварительная приманка сделана неправильно, результаты, скорее всего, будут менее желательными.

Перед тем, как предпринимать какие-либо действия по контролю, необходимо определить суточные режимы передвижения птиц между зонами кормления, отдыха и ночевок. Затем можно выбрать несколько потенциальных мест для наживки.Количество выбранных мест для наживки зависит от размера обрабатываемой территории и количества птиц, но по возможности следует использовать от трех до пяти мест для наживки. Создавайте места для наживки в местах, обычно посещаемых птицами, в местах, где их не беспокоят, и где можно постоянно поддерживать жесткий контроль над доступом. Как правило, чем ближе место наживки к обычному месту кормления, тем успешнее программа.

В городских районах плоские крыши являются отличными местами для наживки, хотя голуби обычно ими не питаются.Однако они обычно часто бывают на крышах, и доступ к ним можно контролировать. С настойчивостью голубей можно обучить кормить практически где угодно.

Необходимо приложить все усилия, чтобы сократить или исключить источники корма, кроме приманки, чтобы голубям приходилось полагаться исключительно на приманку. Она должна быть максимально идентична ядовитой приманке. Как правило, лучший пребейт и наживка – это чистая, необработанная цельная кукуруза. Рекомендуется цельная кукуруза, потому что мелкие постоянные птицы, такие как редколесья, физически неспособны ее проглотить, что снижает вероятность отравления этих птиц.Кроме того, кукуруза является высокоэнергетической пищей, поэтому голуби предпочитают ее, особенно в зимние месяцы. Птицам должен быть обеспечен постоянный запас свежей приемлемой приманки. Когда птица заканчивает кормление, всегда должно оставаться немного прикормки. Невозможно приучить птиц к кормлению на участке, где они не могут насытиться. Поэтому у всех птиц должна быть возможность покормиться, иначе они просто уйдут в другое место. После того, как голуби будут обучены питаться в выбранных местах, можно применять ядовитую приманку.

Предварительная приманка и последующая отравляющая приманка должны выполняться в одно и то же время суток и одним и тем же способом. Голуби обычно наиболее энергично кормятся вскоре после выхода с насеста рано утром. Поэтому предбейт и прикормку нужно ставить до рассвета. Продолжительность периода предварительной приманки будет варьироваться в зависимости от каждого случая. Обычно 2 недели предварительной приманки наиболее эффективны.

Наносите пребейт на твердые, относительно гладкие поверхности или на широкие неглубокие деревянные или металлические лотки.Это помогает аппликатору сохранять контроль над приманкой и ядовитой приманкой и облегчает удаление любого неиспользованного материала в конце программы контроля. Записывайте количество помещенных и съеденных пребейтов каждый день, чтобы можно было определить правильное количество обработанной приманки, которую нужно использовать. Как правило, 100 кормящихся голубей съедают от 7 до 8 фунтов (от 15 до 18 кг) цельной кукурузы в день.

Предварительную приманку и токсичную приманку следует складывать в несколько небольших куч, чтобы все птицы могли кормиться одновременно.Никогда не кладите пребейт или токсичную приманку в одну кучу. Для больших стад (100 голов и более) может потребоваться от 8 до 12 куч, содержащих 1 фунт (454 г) зерна каждая. Небольшие стаи менее 100 птиц могут быть размещены с помощью трех-четырех куч.

В период предварительного приманки необходимо внимательно следить за участком, чтобы убедиться, что приманка не привлекает нецелевых птиц, таких как кардиналы, голубые сойки или голуби. Если защищенные птицы появляются на месте наживки, продолжайте тушить пребейт, чтобы держать защищенных птиц там, в то время как токсичные приманки кладут в другое место.Не размещайте токсичные приманки на участках, где обитают нецелевые птицы. Если защищенные птицы начнут использовать все места, необходимо будет создать новые места для приманки или отказаться от плана использования токсичных приманок.

Отравление птиц – сложная задача, требующая особого внимания к деталям. Не используйте ярлыки, особенно при предварительном наживании.

Приманки и приманки

Перед применением ядовитой приманки необходимо удалить всю пребейт. Когда ядовитая приманка вытаскивается, кормящих птиц не следует беспокоить, их следует наблюдать из укрытия.

DRC-1339 (3-хлор- p -толуидина гидрохлорид). DRC-1339 – пестицид с ограниченным использованием, зарегистрированный для борьбы с голубями. Его могут использовать только сотрудники USDA-APHIS-ADC или лица, работающие под их непосредственным руководством.

Токсичность DRC-1339 для птиц значительно различается. Наиболее восприимчивы скворцы, краснокрылые дрозды, вороны и голуби, но домашние спарринги и ястребы несколько устойчивы. Следовательно, DRC-1339 может быть токсичным веществом, обеспечивающим более высокий уровень безопасности, чем другие токсичные вещества, для использования в городах, где были завезены сапсаны.Как правило, млекопитающие нечувствительны к токсическим эффектам DRC-1339.

DRC-1339 действует медленно и безболезненно. Для наступления смерти требуется от нескольких часов до 3 дней. Смерть наступает в результате уремического отравления и протекает без судорог или спазмов, как и в случае других токсичных веществ. DRC-1339 метаболизируется в течение 2 1/2 часов после приема внутрь. Обычно вероятность того, что непереваренная приманка останется в зобе или кишечнике мертвого или умирающего голубя, очень мала. Экскременты и плоть голубей, отравленных DRC-1339, нетоксичны для хищников или падальщиков.

Из-за медленного темпа смертности большинство мертвых птиц обычно находится на насестах. Поскольку застенчивость приманки не развивается, DRC-1339 позволяет продлевать программы приманки до достижения контроля. Следует следить за тем, где голуби устраиваются на ночлег или готовят хлеб, чтобы можно было подобрать туши.

Как и в других программах наживки, предварительная приманка имеет решающее значение для успешного контроля. Предварительные приманки и носители для токсичных приманок могут быть изготовлены из одного из следующих материалов: овсяной крупы, дробленой кукурузы, цельной кукурузы, коммерческого семени диких птиц или коммерческой смеси для домашней птицы.Хороший метод – использовать более одного типа приманки, чтобы определить, какой из них лучше воспринимается целевой популяцией.

Не используйте наживку на участках, где пребейт плохо прижился или где нецелевые виды потребляли пребейт.

Контактные яды

Окунь Rid-A-Bird TM содержит 11% фентиона, пестицида ограниченного использования, и зарегистрирован для борьбы с голубями. Эти насесты представляют собой полые трубки, в фитиле которых содержится около 28 мл токсичного вещества.Когда птица приземляется на окуня, токсикант за короткое время абсорбируется через лапы. Смерть обычно наступает в течение 24-72 часов. Голуби могут погибнуть на месте ночевки или на некотором расстоянии, если контакт был осуществлен в зоне кормления или отдыха.

Насадки

доступны в различных конфигурациях как для внутреннего, так и для ограниченного использования вне помещений. Широкая жердь размером 1 x 24 дюйма (2,5 x 61 см) используется для приспосабливания голубей к сидячей (не схватившейся) привычке (рис. 3). От 10 до 12 насестов решат большинство проблем, но для больших работ может потребоваться до 30 насестов.Например, на складе размером 50 x 100 футов (15 x 30 м) большинство голубей можно уничтожить, поставив по одному или двум жердочкам в каждой интенсивно используемой зоне. Эффективные места для установки насестов вокруг конструкций можно определить, если в течение 48 часов перед размещением проследить за выбранными местами для насестов.

Насесты

Rid-A-BirdTM ограничены для использования на сельскохозяйственных зданиях, погрузочных платформах, крышах, складских помещениях для непродовольственных товаров и на мостах. Они запрещены в помещениях для обработки, обработки или хранения пищевых продуктов.

Токсичные окуни должны использоваться только лицами, имеющими опыт их использования, поскольку при неправильном использовании они могут представлять опасность для других птиц, животных и людей. Инструкции на этикетке должны строго соблюдаться.

Фентион может представлять вторичную опасность для хищных птиц, мелких плотоядных животных и падальщиков. Любые нецелевые животные, включая человека, которые вступают в контакт с самим окуном, могут поглотить смертельное количество фентиона.

Стрельба

Где допустимо, настойчивая стрельба с.22 калибра (желательно с использованием боеприпасов, заряженных пулями ближнего действия), дробовиков калибра .410 или мощных пневматических винтовок могут уничтожить небольшую стаю голубей. Например, стрельба может быть эффективным методом удаления нескольких голубей, которые могут остаться на ферме или элеваторах после завершения программы сокращения.

В большинстве городов есть постановления, запрещающие использование огнестрельного оружия в пределах корпоративных лимитов. Прежде чем использовать программу стрельбы, ознакомьтесь с местными законами.

Отлов в ловушку

Голубей можно эффективно контролировать, отлавливая их в ловушки, расположенные рядом с местами их ночевки, прогулок или кормления. Некоторые ловушки, такие как обычная ловушка для голубей (рис. 4), имеют высоту более 6 футов (2 м), в то время как низкопрофильные ловушки (рис. 5) имеют высоту всего 9 дюймов (23 см) и 24 дюйма (61 см). ) по ширине и длине. Как правило, чем больше будет пойманных птиц, тем больше должна быть ловушка. Хотя большие ловушки удерживают много птиц, они могут быть неудобными в таких ситуациях, как программы отлова на крыше.В этих случаях может быть удобнее использовать несколько низкопрофильных ловушек, которые более портативны и легче развертываются.

Небольшие переносные ловушки, такие как ловушка-воронка или ловушка для кувшинок (рис. 6), могут быть легко сконструированы и развернуты. Живые ловушки и / или части ловушек, предназначенные для отлова мелких птиц, также имеются в продаже (см. Принадлежности и материалы). Лучшее место для ловушек – крупные районы, где можно погулять голубей. В летнюю жару ставьте ловушки возле голубя.

Двойные воронки для полива, например охлаждающие конденсаторы на крыше. Также рассмотрите зоны предварительной приманки в течение нескольких дней перед тем, как начать собственно отлов. Чтобы использовать приманку, поместите привлекательные приманки, например кукурузу или милон, вокруг ловушек. Через 3-4 дня приманки можно помещать внутрь ловушки (в оба отсека низкопрофильной ловушки). В ловушке следует оставить четыре или пять птиц-приманок, чтобы привлечь больше голубей.

Посещайте ловушки хотя бы через день. Птицам-приманкам необходимо постоянно обеспечивать свежую пищу и воду.Если развивается «застенчивость», ловушки можно оставить открытыми на 2–3 дня, а затем снова сбросить на 4–5 дней. Выберите другое место, если ловушки не могут поймать достаточное количество птиц.

Удаление пойманных птиц должно быть быстрым и гуманным. Акт по безболезненной смерти называется эвтаназией. Есть несколько вариантов на выбор, включая ингаляционные агенты, неингаляционные фармакологические агенты и физические методы. При выборе гуманного метода утилизации изучите отчет об эвтаназии Американской ветеринарной медицинской ассоциации за 1986 год.

Для крупномасштабных проектов по борьбе с голубями наиболее рентабельным и гуманным методом является использование газовой камеры с оксидом углерода (CO) или диоксидом углерода (CO2). В этих камерах используется коммерчески доступный сжатый CO или CO2 в газовых баллонах. Камеры можно приобрести на рынке или сконструировать путем модификации мусорного ведра или бочки на 55 галлонов (209 л) с плотно закрывающейся крышкой, имеющей отверстие для линии подачи газа. Птицы умрут через 5-7 минут (с использованием CO или CO2), когда поток газа вытеснит примерно 20% объема камеры в минуту.Камеры следует использовать в хорошо вентилируемых помещениях, желательно на улице, для защиты персонала.

Выпустить голубей обратно в «дикую природу» нецелесообразно. Голуби могут вернуться, даже если их выпустят на 50 или более миль (> 80 км) от проблемного места, или они станут вредителями в других сообществах.

Пушечные сети

Пушечная сеть может быть эффективной и практичной там, где голуби собираются в больших количествах на земле (например, железнодорожные станции и зернохранилища).Пушечные сети – это большие секции сети, прикрепленные к зарядам взрывчатки, которые активируются, когда птицы находятся в пределах досягаемости. Их можно установить рядом с местами, куда голуби ежедневно заходят кормиться. Оператор сети наблюдает из скрытого места и активирует взрывчатое вещество с помощью электрического заряда. Сетка проходит над птицами, а затем падает на стаю. Пушечные сети могут поймать до 500 птиц одновременно.

Другие методы контроля

Альфахлоралоза

Альфа-хлоралоза – иммобилизирующий агент, угнетающий корковые центры головного мозга.Голуби, получавшие около 60 мг / кг альфа-хлоралозы, впадают в кому через 45-90 минут. Затем голубей можно поймать для переселения или умерщвления. Полное выздоровление наступает через 4-24 часа.

Управление по санитарному надзору за качеством пищевых продуктов и медикаментов (FDA) предоставило USDA-APHIS-ADC право использовать альфа-хлоралозу для отлова голубей в рамках бессрочной заявки на исследование новых лекарственных препаратов для животных (INADA). INADA – единственный законный способ использования альфа-хлоралозы в качестве иммобилизирующего агента. Лекарство для этого можно получить на законных основаниях только на складе Pocatello Supply Depot.Только персонал USDA-APHIS-ADC, сертифицированный для использования, или лица, находящиеся под их контролем, могут использовать альфа-хлоралозу.

Уничтожение гнезда

Уничтожение гнезд и яиц с интервалом в 2 недели может помочь уменьшить численность голубей. Однако этот метод следует использовать вместе с другими методами контроля.

Основы судовой жизни


*
A. Прибытие на борт 1- *
B. После посадки на борт 1- *
1.Офицеры 1- *
2. Зачислен 1- *
C. Как корабль комментируется и пронумерован 1- *
D. Меры личной безопасности 1- *
E. Питание 1– *
1. Офицеры 1- *
2. Этикет офицера кают-компании 1- *
3. Корабли с более чем одной кают-компанией 1- *
4. Зарегистрирован 1- *
5. Старшина и начальник службы первого класса 1- *
F. Лестницы и проходы 1- *
G. Ожидание на линиях 1- *
H.Упражнение 1- *
I. General Quarters (G.Q.) 1- *
J. Человек за бортом 1- *
К. Пожарная 1- *
L. Оповещения системы безопасности 1- *
M. Сигнальный мостик / полетная палуба / FOD / Vultures Row 1- *
N. Flight Deck Jersey, цвета 1- *
О. Судовой план дня (POD) 1- *
P. Судовая система телевидения и развлечений 1- *
Q. Выход на берег 1- *
Р.УПАКОВКА ДЛЯ МОРЯ 1- *
1. Сколько брать? 1- *
2. Стирка и маркировка одежды 1- *
3. Гражданская одежда 1- *
4. Халат / полотенце 1- *
5. Одежда для сна 1- *
6. Душ / обувь для душа 1- *
7. Прочие принадлежности 1- *
S. КОНТРОЛЬНЫЙ СПИСОК СУДНА 1- *
1. Униформа 1- *
2. Одежда другая 1- *
3. Принадлежности для бритья и душа 1- *
4. Прочие / факультативные статьи 1- *

Модуль 1 – Основы судовой жизни

А.Выход на борт

При явке на корабль для первый раз вы должны быть в чистой, правильной и полной униформе с вашим оригинальные заказы. В дополнение к вашим заказам принесите копию обновленной Записи Экстренные данные (широко известные как «Страница 2») и заполненные служебные данные Форма группового страхования жизни (

SGLI), поскольку эти документы понадобятся судовой канцелярии (вы Вы можете получить эти документы в местном отделе кадровой поддержки, PSD, до отъезда в AT).Вы не должны сообщать позже чем 07:30 в день, указанный в вашем заказе. Если вы отправляете отчет, пока судно находится в порту, Военнослужащие будут сообщать о них через “послесловие”, обычно по рампе, ведущей от пирса до спонсонной палубы или одного из кормовых лифтов самолета (если перевозчику). Офицеры будут сообщать через «офицерский лоб», ведущий к Quarterdeck. Примечание: только более крупные корабли, такие как авианосцы и большие амфибии. корабли, есть две брови. Кроме того, бровь офицера не всегда находится впереди (напр.г., это на корме на всех авиалайнерах класса Nimitz). Крейсеры и все меньшие корабли обычно имеют одну бровь. Обязательно узнайте заранее, как настроен корабль, которому вы будете докладывать.

Все корабли военно-морского флота имеют национальный флаг (т. Е. Флаг США). с кормы пока фактически не идет. Не забудьте остановиться на верхней части брови, на лице. на корме и приветствовать до , чтобы добраться до Quarterdeck при выходе на борт в дневное время часы. В этом случае «световой день» колеблется от 8:00 до заката по местному времени.Следовательно, нет необходимости отдавать честь прапорщику, если вы явитесь на борт по номеру 07:30. Имейте при себе удостоверение личности

. карта и заказы готовы. На достигнув Quarterdeck, салютуйте и скажите: “попросите разрешения подняться на борт, сэр. “В некоторых случаях человек, стоящий на вахте, может быть младше вас или в некоторых случаях, может даже не быть офицером. Тем не менее, называйте его или ее “сэр”, как они представляют власть командира корабля. Держи салют, пока не получите разрешение на посадку, затем отойдите в сторону, чтобы передать свои приказы младшему Вахтенный помощник (JOOW) или младший помощник палубы (JOOD).Убедитесь, что оригинал ваших заказов подписан временем и датой вам сообщил на борту JOOD или старшина вахты.

Имейте в виду, что посадка на любой корабль ВМФ похожа на вход в ВМФ. установки, и вы даете полное согласие на досмотр ваших сумок и багажа, просто Будучи там. Для военнослужащих может быть хорошей идеей связать или скотчем свои вещи. небольшими связками в сумке, которые не разлагаются и не раскладываются, а также легко поддаются переупаковывать, если вам нужно выбросить сумку.Это также экономит время, когда дело доходит до укладки. ваше снаряжение. Хотя досмотр багажа не является нормой при явке на борт, будьте готовы сдать багаж, если об этом попросят (например, это может произойти во время международная напряженность, такая как Desert Shield / Desert Storm).

У большинства судов будет назначенная дополнительная обязанность по связям с резервом. Офицер (

RLO) или равноценный человек. После подписания ваших заказов сотрудник Quarterdeck свяжитесь с RLO, который будет вашим первым контактом и проводником.Этот человек, скорее всего, будет сопровождать вас через процесс проверки на корабле. Обычный первый шаг – это посещение судовой кадровый офис, где будут обрабатываться ваши заказы. В дополнение к вашему оригинальные заказы, судовая служба также запросит копию вашей страницы 2 и формы SGLI. Не забудьте сохранить копию ваших первоначальных заказов и всегда держите их при себе во время AT.

В отличие от ежегодного обучения в береговом командовании, документы офицера не обрабатывается отрядом кадрового обеспечения (PSD) на борту судна.Администрация Отделение корабля ведет учет всех офицеров и их оплату. Если вы отправляете сообщение оператору связи, вы передаст ваши документы в капитанскую канцелярию, которая также подпадает под Административный отдел. Вскоре после прибытия на борт вам нужно будет сообщить об этом офис соответствующего административного отдела, чтобы сдать вам документы и настроить Оплатите свой период AT.

B. После посадки на борт

1. Офицеры

После проверки судовой кадровой службы, вам нужно будет явиться в канцелярию офицера для назначения каюты и присоединиться к беспорядку.Причал трудный, даже на больших кораблях, но будут предприняты все попытки для назначения каюты, соизмеримой с вашим рангом. Как правило, младшие офицеры могут рассчитывать на от одного до пяти соседей по койке, в зависимости от ранга. Лейтенант-командиры и выше могут рассчитывать как минимум на одного соседа по спальне.

Назначения

Mess будут отличаться от корабля к кораблю. За двухнедельный

AT офицеры могут рассчитывать заплатить дневная норма еды вместо того, чтобы покупать долю беспорядка. Зачисленный беспорядок Специалисты, ответственные за каюту (комнаты) корабля, будут записывать ваше присутствие в каждый прием пищи.В конце вашего AT администратор корабля подсчитает ваши расходы и предъявить вам счет.

2. Зарегистрирован

В большинстве случаев старший член

CVIC или Операции Команда из отдела обычно будет сопровождать вас по интересующим местам корабля. и в остальном действуйте как «приятель» в первые несколько дней в море. После закрепления назначение причала / каюты и хранение вашего снаряжения, сообщить в кадровую службу, часть из административного отдела, чтобы сдать ваши AT-документы.Как и у офицеров, учет и оплата зачисленных в запас – нет. обрабатывается отрядом кадрового обеспечения (PSD) на борту судна. Все зачисленные записи и вопросы оплаты проходят через судовая кадровая служба. На некоторых небольших судах может не быть отдельного судовая кадровая служба. Неизменно административный департамент будет заниматься всеми записи.

C. Как корабль комментируется и Номер

Зная, как работает перевозчик разделение на отсеки имеет решающее значение для навигации по его огромному интерьеру.Хотя судовой персонал будет рад помочь в передвижении, еще полезно иметь рабочий знание того, где находятся вещи. Каждый отсек корабля проштампован серия буквенно-цифровых чисел, известная как “яблочко”, которая дает информацию о том, где вы находитесь и каково предназначение этого отсека. В информация дается в следующем порядке: номер деки, номер кадра, отношение к осевая линия корабля и использование отсека. Каждая из этих частей отделена дефис.

Колоды над основной палубой пронумерованы 01, 02, 03 и т. Д. И имеют называемые уровнями. Ниже основной колоды находятся первая, вторая, третья колоды и т. Д. (помните, на авианосце ангарная палуба, та, что ниже полетной палубы, является основной палуба.). Номера кадров говорят вам, где вы находитесь по отношению к носу корабля; в числа увеличиваются по мере продвижения на корму. Третье число в яблочко отражает номера отсеков по отношению к центральной линии судна.

ЧЕТНЫЕ числа относятся к ПОРТУ, а НЕЧЕТНЫЕ числа – к STARBOARD.Числа увеличиваются по мере того, как вы путешествуете с подвесным мотором. Последняя буква на номере отделения указывает на то, что отсек используется для. Ниже приведены некоторые типичные коды:

Коды использования операторского отсека

A

 Снабжение и хранение

л

 Жилое помещение

B

 Пистолеты

м

 Боеприпасы

С

 Управление кораблем

Т

 Магистрали и переходы

E

 Машины

В

 Пустота

Факс

 Топливо

Вт

 Вода

Пример “Бычий глаз”: 3-75-4-M

3

Обозначает третью колоду.

75

Указывает, что передняя граница отсеков включена или немедленно кормовая часть корпуса корабля 75.

4

Обозначает четвертый отсек за пределами средней линии, порт (четные числа по левому борту, нечетные по правому борту).

M

Указывает, что отсек используется для боеприпасов (см. Выше).

Рисунок 1.1. Схема несущей палубы

D. Меры личной безопасности

Помимо нормативных и военно-морских традиции, руководствуйтесь здравым смыслом и здравым смыслом в отношении себя и своего окружения. все время на борту корабля. Всегда будьте в курсе; военный корабль ВМС США определение его функции, чрезвычайно опасная среда. Помните о следующие вопросы, связанные с безопасностью:

    1. Потеря электроэнергии на борту судна всегда возможна.Настоятельно рекомендуется что вы принесли какое-то личное осветительное устройство, например, небольшой фонарик, чтобы помочь вы в случае, если вас «поймают в темноте».
    2. Определите местонахождение вашего рабочего центра и места для стоянки всех возможных путей эвакуации. формируют каждое место. В прошлом люди на борту корабля умирали из-за пожара или дыма. В Частично это было из-за отсутствия запланированных путей эвакуации.
    3. Будьте осторожны при прослушивании личных музыкальных устройств, таких как Walkman, не включайте громкость настолько велика, что не позволяет слышать сообщения о чрезвычайных ситуациях.Помните, что Корабль работает 24 часа в сутки, и важные объявления могут быть сделаны в любое время.
    4. При выходе из помещения всегда надевайте обувь, даже если ненадолго (т.е. в путешествии к голове). Лестницы, металлические настилы, острые выступы и другие опасности представляют проблемы при ходьбе босиком.
    5. Ищите кислородные дыхательные аппараты (OBA) и огнетушители в своих жилых и рабочих помещениях. Спросите у корабля персонал, чтобы продемонстрировать вам это важное спасательное оборудование.
    6. В результате поражения электрическим током на борту корабля погибло больше людей, чем в результате любого другого несчастного случая. Большинство поражений электрическим током происходит из-за человеческих ошибок или неправильной процедуры, а не из-за сбой оборудования. Ниже перечислены распространенные ошибки:
    • Несанкционированное использование или модификация электрического оборудования.
    • Несоблюдение применимых мер безопасности при использовании или работе под напряжением оборудование.
    • Неспособность сообщить об оборудовании, о котором известно, что оно неисправно.Использование частной электрической оборудование, такое как утюги, удлинители, фены и кофейники, может быть разрешено если они проверены и одобрены судовой мастерской по электробезопасности.

E. Питание

1. Должностные лица

Опыт приема пищи Бортовой корабль будет сильно отличаться в зависимости от типа корабля, на котором он находится. Меньше корабли имеют одну кают-компанию, где собираются офицеры, обычно в формальной обстановке, с председательствует командир корабля.Помимо того, что он служил центральной столовой, кают-компания также служит местом для проведения важных встреч для избранных судовладельцев. Компания. Мебель для отдыха, военно-морские справочники и аудио / видео развлекательное оборудование также можно найти в некоторых кают-компании. Корабли с одной кают-компанией обычно не требуют Офицер должен записаться на обед, как делают некоторые более крупные.

2. Офицерская кают-компания Этикет

Соблюдение этикета в Кают-компания очень важна. Например, всегда носите форму дня, находясь в Кают-компания.Как выездной офицер, вы обязаны ознакомиться с надлежащая процедура присоединения к Mess. На судах с одной кают-компанией принято обратиться к старшему офицеру, присутствующему на трапезе, и попросить разрешения присоединиться к столовой. Для Например, если присутствует исполнительный директор (

XO), спросите: «Могу я присоединиться к вам, XO?» Он признает вас кивком или ответьте, например, «Очень хорошо» или «Пожалуйста». В некоторых случаях может потребоваться попросите громким голосом быть услышанным в общем разговоре в комнате.Примечание: это принято обращаться к старшим офицерам и начальникам отделов на корабле по их должностным обязанностям, т. е. Капитан, XO, OPS, SUPPO, WEPS и т. Д. Если вы не знаете, чем занимается конкретный офицер, попросите его присоединиться к беспорядку, используя его звание, например, “Могу я присоединиться к вам, командир?” Следовать этому процедура для каждого приема пищи.

Получив разрешение присоединиться к столу, займите место за столом. На кораблях с одной кают-компанией иногда есть специальное место для каждого брошенного офицера. тканевая салфетка. Если это так на вашем корабле, возьмите свернутую салфетку с пометкой «гость», прежде чем перейти к столу.Места обычно не резервируются, с за исключением мест капитана и

XO, которые всегда зарезервированы. Узнайте до вашего первого еду там, где находятся их соответствующие места за столом, и ни в коем случае не сидите там. После еды снова сложите салфетку и найдите время, чтобы определить старшего. присутствующий офицер (он мог измениться во время еды). Получить разрешение на оставьте беспорядок, спросив: «Могу я быть извинен, капитан (старпом и т. д.)?» Вы будете отмечены кивок или ответ, например: «Хорошо.”Затем вы можете оставить беспорядок (если возможно, не забудьте положить свернутую салфетку на место).

3. Доставка с более чем одна кают-компания

Более крупные суда, например авианосцы, могут имеют две или даже три кают-компании, различающиеся по своей формальности. Например, типичный авианосец имеет две кают-компании: Wardroom One (также известный как “ Dirty Рубашка кают-компания ») обычно находится впереди на уровне 03 и является местом, где находится большая часть экипажа. склонны есть. Рабочая форма – норма; летные костюмы, трикотажные изделия на палубе и грязные цвета хаки все приемлемы для ношения.Этот бардак всегда отличается неформальным обслуживанием в стиле кафетерия: возьмите поднос и столовое серебро и как бы перекусите. Примечание: этот беспорядок может быть закрыт, когда воздушное крыло не загружено или когда судно находится в порту.

Каюта 2 обычно находится в ведении старшего офицера (

XO) корабля. Настройка более формально: запрещены летные костюмы или грязные брюки цвета хаки. Соблюдайте тот же этикет процедуры, описанные выше для судов с одной кают-компанией. Стиль подачи блюд будет варьироваться от корабля к кораблю.Ужин обычно является самым формальным приемом пищи и часто проводится под председательством над старшим офицером. На меньших кораблях с одной кают-компанией это может быть офицер, на более крупных это может быть исполнительный директор (XO). Некоторые кают-компании требуют, чтобы вы записались на ужин в обеденное время. Планируйте прибыть на 5-10 минут раньше, чтобы дождаться обеда. кают-компания. Обратите внимание, что некоторые корабли используют стиль кафетерия для все питание. Обязательно проверьте это, когда явитесь на борт.

На авианосцах или других крупных судах может быть поздний ужин, называемый Midnight Rations, или Midrats, для тех, кто работает в ночную смену или еще голоден.Большинство кораблей организуют это на основе подписанной квитанции, чтобы она была включена в ваш счет за столовую. Если это корпус и вы в ночную смену, записка в кают-компанию от вашего отделения Офицер будет удерживать вас от обвинения.

Оплата питания варьируется от корабля к кораблю. Как упоминалось выше, зарезервировать Офицеры будут платить за то, чтобы стать временным участником беспорядка, явившись на борт. Питание за двухнедельный

AT обычно стоит от 50 до 60 долларов. Попросите офицера, которому изначально было поручено показать вам все о том, какова судовая политика в отношении приезжих офицеров.

4. Зарегистрирован

Рядовой беспорядок обычно может быть находится на 2-й палубе и всегда в стиле кафетерия. Обычно он открывается четыре раза в сутки. в день до 10 часов в день. Зачисленные члены не платят за питание. Правила просты: взять поднос, взять немного еды и занять место (обычно в таком порядке). Однако будьте готовы ждать в очереди.

5. Petty первого класса Кабинет офицера и начальника

Некоторые корабли могут иметь или не иметь зона, отведенная на столовой для отдельного сидения старшины первого класса площадь.Если вы E-6, спросите, есть ли беспорядок первого класса. Беспорядок начальника бегут отдельно от зачисленной галеры, но по-прежнему получают свои средства от корабельного снабжения, так что для

ТАД (АТ) не должно быть лишних сборов за кашу резерв кадров. Служба может запросить копию ваших заказов, чтобы обезопасить дополнительное финансирование еды, которую вы будете есть во время приема AT. Примечание: столовая начальника на борту авианосца. обычно предлагает лучшую еду. В то время как столовая шефа получает свои средства от снабжение корабля не закупает продовольствие из системы снабжения ВМФ.Невзирая на ваше звание, посмотрите, сможете ли вы получить приглашение на обед в период AT.

F. Ladderwells and Passageways

Вообще ранг имеет свою привилегию подниматься и спускаться по лестнице, юниоры уступают место старшим. То же самое и с узкими проходы. Дорогу пожилым людям. Помните, что вы находитесь в трехмерной среде. Быть Наблюдайте и смотрите вверх и вниз, прежде чем использовать лестничную клетку, чтобы увидеть, кто может стоять на пути. Обязательно проявите к пожилым людям надлежащую военную вежливость.Лента приклеена посередине проход или люк указывает на то, что палуба очищается и натирается воском. Работа ведется по одному половину за раз, чтобы проход оставался открытым. Оставайтесь в стороне, над которой не работают.

G. Ожидание в очереди

Офицеры и начальники обычно имеют привилегии начальника линии на судовом складе, обналичивание чеков, вызов больничного и стоматологический пробелы. Хотя это традиционная привилегия, эта привилегия не всегда осуществляется. Иногда формируются две линии: одна для рядовых и одна для офицеров и

СЗ.В случае судового магазина, там может быть очередь или очереди, чтобы войти (из-за небольшого размера купе магазина). Спросите у проводника вашего корабля об обычных корабельных процедуры и политики.

H. Упражнение

На кораблях обычно есть спортзал установка со свободными весами или универсальными тренажерами, велотренажерами и гребными тренажерами. Упражнения способствуют вашей общей производительности и эффективности, пока они назначены судно. Если на авианосце, кабина пилота часто открыта для работы во время перерывов между полеты. Остерегайтесь подушек и цепей, пилонов крыла, поворотных двигателей и пятен. колоды во время бега на деке . Ангарный отсек – еще одно место для бега и обычно единственный вариант в плохую погоду, при выполнении полетов или ночью. Опасности, перечисленные выше умножаются за это время.

I. General Quarters (G.Q.)

Назначение общего помещения – подготовить корабль к боевым действиям, как в наступательных, так и в оборонительных операциях, в кратчайшие сроки. возможно. Вам необходимо сообщить на назначенный вам

G.Q. станция или рабочий центр настолько быстро, насколько это возможно. Быстрая прогулка должна быть достаточно, чтобы доставить вас туда безопасно. Поток трафика обычно идет вверх и вперед. по правому борту – вниз и на корму по левому борту. “Двигайтесь против течения движение опасно, и его следует избегать.

Условие готовности корабля к вводу в бой: «Состояние Зебры». Это означает, что корабль “застегнут” во всех водонепроницаемые отсеки для обеспечения целостности и предотвращения распространения пожара. Вот почему вам нужно добраться до вашего

G.Станция Q перед тем, как захлопываются двери и люки.

Правильная форма для

G.Q. рукава закатаны и застегиваются на пуговицы (куртка на коротких рукавах), штанины заправлены в носки или закреплены лентой на щиколотках, а воротник рубашки застегнутый. Капюшоны и перчатки также становятся стандартом на многих кораблях. В некоторых вам может потребоваться стальная каска и плавсредство. Также газ маски часто требуются во время сложных тренировок (G.Q., «Человек за бортом» и «Пожар»).

Примечание: во время

G.Q. некоторым сотрудникам разведки может потребоваться покинуть свой G.Q. пробелы для передачи данные разведки для других частей корабля. Это может включать открытие и закрытие водонепроницаемые двери между отсеками. Если от вас потребуется это сделать, вы должны позвонить области контроля повреждений и проинформируйте их о своем маршруте движения до отправления (например, от CVIC к пробелам флагов).

J. Человек за бортом

Маршруты движения такие же, как для

G.В. Когда “Все руки” сбор “отменен. Вы должны увидеть его в соответствующем магазине, работайте центр или подразделение, чтобы обеспечить точный сбор для подотчетности экипажа. Вы будете обычно закрепляется за операционным отделом. Если вы используете оператора связи, вы должны быть назначен в подразделение CVIC / OZ для сбора (подразделение OZ отвечает за повседневную работу CVIC – судовых отделов и подразделения будут обсуждаться в Модуле 6). Отчет для «Сбор всех рук» как как можно быстрее, чтобы ваше имя не называлось через 1MC ( судовая система громкой связи).

Перспектива «Человека за бортом» очень серьезна. Все руки “собрать” помогает определить, кто мог пропасть. Известно, что около

XO даже «похитить» одного или нескольких сотрудников корабля, а затем объявить «Все руками », чтобы проверить процесс. Излишне говорить, что« похитили ». о человеке сообщается как о собеседовании (либо коллегами по работе из лучших побуждений, либо ошибка) последуют серьезные последствия.

К. Пожарная

Пожары или подозрительный запах дыма обработаны и исследованы дежурной пожарной командой.Эти люди имеют абсолютное право проезда по пути к месту пожара. Слова «огонь! Огонь! Огонь!» вместе с местоположение по номеру рамки и отсека, а класс пожара будет пропущен через 1MC. Держитесь подальше от этой зоны и не мешайте персоналу реагировать на крайняя необходимость.

Пожар на борту корабля – одна из самых серьезных опасностей, с которыми приходится сталкиваться взошедшим личным составом как в боевых условиях, так и в мирное время. Как резервист, постарайтесь пройти обучение по борьбе с повреждениями и пожаротушению

перед тем, как отправить отчет на борту для AT (оба школы доступны по выходным для резервистов в основных районах флота).Вы должны оказаться в состоянии оказать помощь экипажу судна в пожарной ситуации и у вас есть необходимый опыт обучения, сделайте это. В противном случае уходите с дороги. Для информация о ДЦ и Школы пожаротушения, поговорите с координатором AT вашего подразделения, офицером программы разведки резерва (RIPO) или учебным отделом резерва военно-морской авиации (NAVAIRES). Также ознакомьтесь с соответствующими разделами текущего издания Blue Jacket . Руководство .

L. Оповещения системы безопасности

Оповещения системы безопасности вызываются в реагирование на угрозы безопасности судна.Держитесь подальше от проходов и лестничных клеток, чтобы уступите место силам безопасности (они будут вооружены). Если вы не уступите дорогу, они будут оправдано в том, что сбил вас без извинений. Если в вашем конкретную рабочую зону процедура должна лежать ровно. Если силы безопасности скажут вам сделать что-то делают, церемониться не будут.

M. Сигнальный мостик / полетная палуба / FOD / Vultures Ряд

Все корабли ВМФ имеют сигнальный мостик. Для офицера или специалиста разведки это та область, где находятся прицельные группы. вызывается для фотографирования объектов, представляющих интерес, таких как иностранные военные корабли, торговые суда или самолеты.Если вас назначили в прицельную группу, узнайте самый быстрый маршрут к Сигнальному мосту в продвигать.

Если назначен перевозчику, кабина экипажа предлагает уникальный источник увлекательность и развлечение для тех, кто никогда не был свидетелем полетов. Персоналу, работающему в кабине экипажа, ежемесячно выплачивается должностных окладов за опасные условия труда в размере , что должно быть некоторым показателем того, насколько опасна эта работа. Подняться в кабину пилота или переходы на подиум во время выполнения полетов запрещены независимо от ранга.Легкий и ненавязчивый, способ наблюдать за полетом – через телевидение Pilot’s Landing Aid Television (

PLAT) система. Там несколько (обычно от четырех до пяти) телекамер, которые покрывают всю кабину экипажа. Непрерывный обзор посадок и запусков можно увидеть на любом 9TV (SCCTV) или 14TV (судовой развлекательное телевидение система) следить за кораблем. Если вы хотите наблюдать за полетами, отличными от системы PLAT, это отличное место для Сделайте это в “Vulture’s Row”, расположенном на надстройке острова около 09 или уровень 010.Вполне вероятно, что вы получите экскурсию по кабине экипажа и «Стервятник», когда сообщаете на борт своему гиду CVIC. Первоначально не посетите любую из этих областей, если сначала вы не получили тур. Vulture’s Row предлагает беспрепятственный обзор как взлетающих, так и возвращающихся самолетов. Фотосъемка разрешено, но помните, что использование вспышки в ночное время строго запрещено. Пока сидел на Vulture’s Row, обязательно снимите чехол и все мелкие предметы с рубашки. карманы и не забудьте надеть средства защиты органов слуха!

Как член команды

CVIC, вам может потребоваться явиться в Vulture’s Row или Signal Мостик, как часть прицельной группы (также известный как «Снупи» или «Большой Глаза »команды).Как упоминалось выше, группа наблюдателей вызывается для фотографирования и идентифицировать иностранные военные или коммерческие суда, представляющие интерес, а также самолеты, прибывающие в контакт с авианосной боевой группой. Затем экспонированная пленка проявляется в фотолаборатории и вернулся в CVIC команда для анализа.

Отличная возможность встать в кабину экипажа, чтобы напомнить вы действительно есть солнце во время обходов

FOD. FOD – это аббревиатура от слова «повреждение посторонними предметами», мелкие кусочки мусор, гайки, болты, обрезки проводов и т. д.которые могут попасть в реактивный двигатель и вызвать тысячи долларов ущерба или, возможно, даже стать причиной крушения самолета. Обычно проводятся обходы FOD. перед началом каждой крупной эволюции полета.

N. Flight Deck Джерси цветов

Наблюдая за выполнением полетов на авианосца вы заметите несколько разных типов экипажа, поддерживающего самолет на палуба. Эти бригады носят майки разного цвета, чтобы обозначить свою функцию.

Цвета Джерси

КРАСНЫЙ:

Боеприпасы, ремонтные бригады и пожарные.

СИНИЙ:

Управление воздушными судами, чокмен и лифт операторы.

ЗЕЛЕНЫЙ:

Ремонтники самолетов.

ЖЕЛТЫЙ:

Директора движения самолетов и катапульты офицеры.

КОРИЧНЕВЫЙ:

Капитаны самолетов.

ФИОЛЕТОВЫЙ:

Заправщики, дозаправляющие самолеты между миссиями.

БЕЛЫЙ:

Другое (медицинская бригада, LSO авиакрыла, прицельная бригады, персонал службы безопасности и посетители).

О. Судовой план дня (POD)

В Плане дня корабля перечислены информация, относящаяся к распорядку дня, специальным тренировкам, повседневной форме и т. д., и размещен по всему кораблю. Вы несете ответственность за то, чтобы знать, что находится в

POD в течение дня. Носите копию План дня с вами.Обычно он доступен накануне вечером в кают-компании или столовая.

P. Судовая телевизионная система и Развлечения

На носителях, в большинстве развлекательных и в некоторых рабочих местах есть телевизионный монитор, который является частью судового телевидения. система (меньшие корабли могут не иметь телевизионной системы). В большинстве случаев используются три канала. доступны, которые предлагают программирование в двенадцатичасовом цикле. Первые переноски недавно выпустила фильмы. Второй типично показывает сетевые программы, такие как ситкомы и ряд.Третий канал предлагает обучающие программы (например, безопасность, контроль повреждений, наборный курс обучения и др.) для судового персонала. Некоторые дополнительные каналы могут быть подключены до

каналов CNN за счет использования бортовой спутниковой антенны. Другой дополнительный канал может показывать активность на кабина экипажа через камеры PLAT, установленные на корме и в самой кабине экипажа.

На большинстве кораблей также есть специальная зона, где экипаж может просматривать фильмы. (например, телевизор с большим экраном

в специальной зоне). В большинстве кают-компании офицеров есть телевизор с видеомагнитофоном и библиотека фильмов. Лента.Узнайте, какие развлекательные возможности существуют на корабле, который вам назначен.

Q. Выход на берег

В течение вашего периода

AT возможно, что корабль посетит порт (иностранный или внутренний). Традиция требует получения разрешения из ООД оставить корабль (таким же образом, каким вы изначально получили разрешение на посадку). Когда запрашивая разрешение на выезд, предъявите свое удостоверение личности и копию ваших заказов с собой. Прежде чем отправиться в Quarterdeck, получите разрешение на выезд от вашего начальника.Официальное разрешение на покинуть судно запрашивается следующим образом:

Поприветствуйте

OOD и скажите: «Я прошу разрешения сойти на берег, сэр». (В так же, как и при посадке, всегда обращайтесь к OOD как «сэр», поскольку он или она представляет власть командир корабля.). OOD ответит: «Очень хорошо» и вернет салют. Если корабль привязанный в порту, спускайтесь по трапу. Не забудьте сделать паузу на полпути и отдать честь национальный флаг на корме в светлое время суток.Если на якорной стоянке, пройдите к стартовая площадка. Возвращаясь на корабль, следуйте той же процедуре посадки. описано ранее в этом разделе.

При выходе на берег катером младшие офицеры всегда садятся первыми и займите передние сиденья. Старшие офицеры и VIP-персоны занимают задние места запуска. Высадка на катер производится в обратной последовательности; а именно, пожилые люди уходят первыми, а затем юниорами.

Порядок высадки

Морская традиция диктует порядок высадки на завершение каждого морского периода, от которого никогда не отклоняются.

Высадка в конце круиза в следующем порядке:

    1. Тела всех пострадавших.
    2. Раненый.
    3. Командир корабля и / или его личный помощник.
    4. Почта.
    5. Весь судовой персонал, имеющий разрешение сойти на берег.

R. УПАКОВКА ДЛЯ МОРЕ

1. Сколько брать?

В пределах минимального размера морского мешка требований, возьмите только то, что вам

абсолютно необходимо на тот короткий период времени, когда вы будете на корабле (помните, что вы будете на корабле). AT от двенадцати до четырнадцать дней, а не шесть месяцев).Также имейте в виду, что что бы вы ни упаковали, вам придется переносить по узким проходам и лестницам. Нередко приходится долго ходить пешком. расстояние, пока вы не найдете место для стоянки, так что пакуйтесь эффективно. Место для хранения также в цене, поэтому меньше в этом случае всегда лучше, чем больше.

2. Прачечная и Маркировка одежды

Прежде чем сдавать одежду судовая прачечная, на ней должно быть по трафарету первые буквы вашей фамилии. и последние четыре цифры вашего номера социального страхования.Пример: A0480 . Некоторые судовая прачечная может иметь другие требования в отношении маркировки вашей одежды или документы, которые должны сопровождать вашу стирку. Уточните у своего контактного лица на борту, что требования и дни стирки есть. Отметки должны быть выполнены несмываемыми черными чернилами. Как правило, ручки для одежды с фломастером или комплекты штампов для одежды доступны на бирже или магазин форменной одежды. Хорошо пометьте свою одежду, если вы когда-нибудь захотите увидеть ее снова.

Руководство по маркировке одежды:

Рубашки и майки:

Внутри центра шейный ободок, через который не будут протекать чернила.

Брюки и нижнее белье:

Внутри центра пояс.

Темная одежда, комбинезон:

Может быть нужно сделать белого цвета, чтобы была видна маркировка. Сделайте очень хорошую работу, так как белые отметины имеют тенденцию исчезают быстро.

Вам может потребоваться положить белье в большой сетчатый мешок для белья. Наиболее Доступные мешки для белья требуют большой булавки мешка для белья, чтобы закрыть его.Сумка также будет должны быть отмечены своим именем и / или местонахождением вашего жилого помещения. Зачислен персоналу, возможно, придется складывать белье в большую сумку вместе с бельем другого персонала (т. е. разделительной или причальной сумкой). Возьмите с собой на борт перо с несмываемыми черными чернилами. судно.

Стирка обычно выполняется два раза в неделю в отдельные дни для офицеров и зачислен. Перечислите свою грязную одежду в бланк для стирки и прикрепите его к своему сумка для белья. Это поможет судовой прачечной отслеживать ваши вещи.Прачечная обычно возвращается в тот же день, в зависимости от размера корабля.

3. Гражданская одежда

Военный корабль ВМС США – это не Самое чистое место в мире, поэтому не берите с собой лучшую гражданскую одежду. Легко получить грязный даже при посадке на корабль. Однако не забудьте взять с собой гражданскую одежду. соответствующий климату для призыва к свободе.

4. Халат / полотенце Обертка

Душевые кабины обычно отсоединяются от причальные отсеки.Поэтому неплохо иметь что-нибудь надеть во время прогулки. туда и обратно в душ и голову. Всегда будьте внимательны к своим товарищам по плаванию.

5. Одежда для сна

Как правило, не рекомендуется спать в баффе. Никогда не угадаешь, когда «Человек за бортом» или «Генерал» Кварталы “будут отозваны. Пусть ваши спортивные шорты или спортивная одежда будут работать вдвойне.

6. Душевые / душевые Обувь

Планируйте принести какой-нибудь душ туфли, стринги, шлепанцы и т. д.Как упоминалось выше, насадка и / или душ могут быть расстояние от вашего помещения. Ношение какой-либо обуви в душе само по себе убережет вас от потенциальной травмы стопы спортсмена или ушиба пальца ноги. Заметьте, на борту корабля, Нормой являются «темно-синие» души: 1) влажный, 2) мыльный, 3) смытый. Больше не использовать чем 1-2 минуты воды!

7. Прочие принадлежности

Хотя следующие предметы не требуется, вы можете подумать о том, чтобы взять их с собой, чтобы запечатлеть свои воспоминания и время в море приятнее.

а. Спортивная одежда

Вы готовы узнать столько же, сколько и вы можете узнать об операциях корабля и разведывательной поддержке оперативных сил. Некоторые долг может быть долгим и утомительным. Поэтому упражнения для облегчения боли – отличная идея. стресс и иным образом поддерживать форму. Возьмите с собой беговое или спортивное снаряжение для бега трусцой или используйте спортивное снаряжение на корабле (см. раздел о упражнениях выше).

б. Камера

Камера – хорошая идея для записи ваше приключение AT-at-Sea.Принесите всю пленку, которую, по вашему мнению, вы могли бы использовать, поскольку это может быть не так. в наличии в судовом магазине. Обратите внимание, что в некоторых странах фотосъемка может быть запрещена. части корабля. Это почти всегда включает в себя CVIC или разведывательные области! Используйте общие чувство, а также осведомленность о безопасности при съемке. Хорошее правило – всегда спрашивать прежде чем делать какие-либо фотографии на борту корабля.

г. Личная кассета и компакт-диск Игроки

Принесите только несколько избранных кассет или диски, а не вся ваша коллекция, плюс несколько дополнительных батарей или преобразователь переменного тока.Обычно говоря, это хорошая идея использовать батарейки, так как их может не хватить торговые точки. Обратите внимание, что все электрическое оборудование, которое вы везете на борт, должно быть очищено. Проверять когда вы явитесь на борт! Кроме того, будьте осторожны, надевая наушники, чтобы слушать свой личная музыка. Не отключайте корабль полностью. Важные объявления можно сделать в любой момент. Помните, что корабль работает круглосуточно.

г. Мини-фонарик и поясная сумка

Настоятельно рекомендуется возьмите с собой небольшой фонарик и всегда держите его при себе.Какое-то осветительное устройство имеет решающее значение для поиска пути к стойке после “отбоя” или во время случайное отключение электроэнергии. В некоторых случаях наличие собственного фонарика может означать разница между жизнью и смертью (например, во время пожара). Если вы окажетесь на палубе, на острове Карриер или в любом другом месте в ночное время используйте только осветительное устройство с красным фильтром.

S. КОНТРОЛЬНЫЙ СПИСОК СУДНА

Отличная идея взять с собой все, что вам понадобится за две недели на борту корабля.Хотя у многих кораблей есть корабль магазины, они не всегда будут иметь в наличии именно те товары, которые вам нужны или которые вы предпочитаете. Кроме того, поскольку многие двухнедельные туры AT-at-Sea проводятся во время коротких учений или периодов развертывания, многие корабли в магазинах будет недостаточно товаров. Принесите немного денег на расходы, телефонную кредитную карту, и карту банкомата. Вы захотите иметь немного денег на покупку сувениров из вашего тура или закуска, которую беспорядок не несёт. Банкоматы также доступны для пополнения запасов. истощение денежной массы. Многие корабли теперь также имеют таксофоны для личного пользования. использовать, на всякий случай, если вы хотите проверить свою семью или друзей и сообщить им, как у вас много удовольствия.

1. Униформа

План принести перечисленную униформу ниже. Особо следует отметить, что рубашки и брюки офицерского цвета хаки должны быть на 100% стирки. разновидность хлопка, известная как “рабочий хаки” или новый цвет хаки из смесовой шерсти.

Сертифицированный не приносить Navy Twill (т.е. 100% полиэстер), так как он запрещен к эксплуатации на корабле (полиэстер может гореть или плавятся при экстремальных температурах). Собирая униформу и гражданскую одежду, будьте внимательны. погоды в районе боевых действий, в котором вы ожидаете быть (т.э., жаркий или холодный климат). Сотрудники разведки обычно проводят много времени в помещении и могут захотеть принести форменная куртка или свитер (большинство корабельных компьютерных залов печально известны тем, что кондиционирование). Примечание : надлежащая форма на борту корабля для офицеров без лент с бейджик .

2-3

Рубашки цвета хаки (офицерский и

CPO). Примечание: рекомендуется с длинными рукавами и рукавами.

2-3

Брюки цвета хаки (офицеры и

CPO)

1

Куртка форменная или ветровка (хаки)

3

Комплекты комбинезона (зачислен)

1

Свитер форменный (необязательно, но рекомендуется)

1

Униформа дня (Уличная форма одежды подходит для сезона).

5-12

Пара нижнего белья

5-12

Футболки

5-12

Пара носков

1

Пара черных кожаных туфель со стальным носком (примечание: Corfams

не допускается на борт судна)

2. Другая одежда

1

Халат (опционально, но очень рекомендуется)

1

Пара спортивных шорт

1

Пара кроссовок

2

Пара носков

2

Спортивные рубашки

1

Туфли для душа (стринги или шлепанцы) настоятельно рекомендуется )

3.Принадлежности для бритья и душа

1

Кусковое мыло и контейнер

1

Бритва и крем для бритья

1

Зубная щетка и зубная паста

1

Расческа / щетка

1

Банка дезодоранта

4.Разное / Необязательно Статьи

При необходимости

Обширный запас рецептурных лекарств, на судовом складе или в лазарете может не быть.

1

Сетчатый мешок для белья

1

Штифт застежки мешка для стирки

1

Несмываемый чернильный маркер

1

Полотенце и мочалка

1

Будильник (на батарейках сильно рекомендуется)

1

Комплект стационарный (опция)

1

Маленький питьевой магнитофон и кассеты (необязательно)

Или 1

Маленький портативный проигрыватель компакт-дисков и компакт-диски (необязательно)

Некоторые

Материалы для чтения (по желанию)

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
