В стартерах в основном применяются двухобмоточные тяговые реле, имеющие втягивающую ВО и удерживающую УО обмотки. Меня зовут Михаил, сейчас расскажу историю о том, как мне удалось обменять двенашку на камри г.

При этом масса АКБ замыкается на массу стартера.

Благодаря ему происходит зацепление элементов шестерней между собой. Проверка наличия дополнительного реле осуществляется методом визуального осмотра, так как реле выполнено в форме навесного элемента.

Плюсовая и минусовая клеммы соединяются с соответствующими контактами на втягивающем устройстве.

Схема подключения реле стартера ВАЗ 2110

Соответственно и процесс ремонта у них похожий. Бендикс, хоть самая малая деталь, но выполняет очень важную роль.

Втягивающее реле стартера более сложный элемент и выполняет сразу несколько функций: Перераспределение электроэнергии, подающейся от аккумулятора, между электрическим магнитом реле стартера и электромотором; Синхронизация работы всех узлов при запуске двигателя; Подача шестерни бендикса до зацепления с зубчатым венцом маховика; Возврат рабочей шестерни после запуска двигателя на исходную позицию. Одно из самых уязвимых мест этой системы реле стартера. Также перед установкой реле нужно зачистить контакты.

Но общая схема очень похожа. Стопорное кольцо убирается при помощи отвертки плоского типа.

Бендикс, хоть самая малая деталь, но выполняет очень важную роль. Эти признаки с большой долей вероятности указывают что неисправность связана с втягивающим реле стартера. Если продержать дольше, то можно поломать детали, а если меньше, то мотор не заведется.

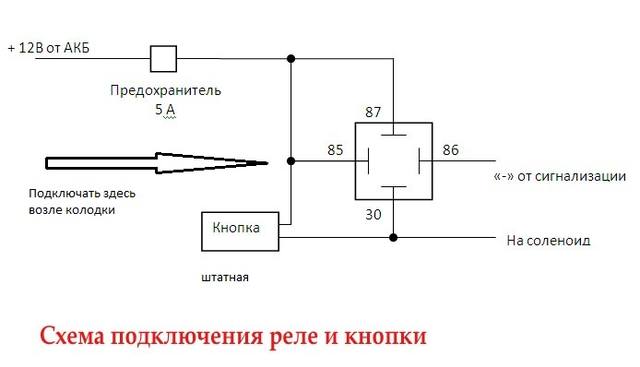

Как подключит реле

Преимущества усовершенствованной схемы запуска и проверка ее наличия

Если продержать дольше, то можно поломать детали, а если меньше, то мотор не заведется. Очистите деталь от пыли и грязи.

Такие реле позволяют снизить расход энергии батареи в процессе пуска двигателя. Только после этого выезжайте на трассу. В некоторых случаях причиной выхода из строя служит усталость металла.

Нужно открутить две гайки, которые находятся на шпильках, убрать износившуюся втулку из посадочного места и установить новую. В большинстве схем генераторов в цепь реле стартера включен электродвигатель привода стартера. Розово-черный провод отключен от выв.

Вытаскивать старый механизм необходимо через верх. В принципе все втягивающие реле стартеров имеют однотипную конструкцию. Эти признаки с большой долей вероятности указывают что неисправность связана с втягивающим реле стартера.

Рекомендуем ознакомиться

Выход есть! Стартер СТ рис.

После этого можно приступать к отключению всех проводов, которые идут от аккумулятора. Устройство следует отвести за корпус в сторону пассажирского сиденья, это поспособствует тому, что бендикс выйдет из посадочного места возле маховика. Двигатель при этом остаётся неактивным.

Плюсовая и минусовая клеммы соединяются с соответствующими контактами на втягивающем устройстве. Итак, конструкция состоит из таких обязательных элементов: Электрический мотор постоянного тока; Втягивающее реле стартера. В действительности схема подключения довольно проста. Повреждение электрической цепи. Ноябрь 19, Бмв е60 обзор,характеристики,двигатель,отзывы,кузов,электрика,фото,видео.

После этого открутить все крепежные элементы, при помощи которых пусковое устройство крепится к блоку сцепного механизма. В некоторых автомобилях дотянуться до стартёра очень тяжело, а порой даже невозможно. Во-первых, проверить наличие доп. К нему идут два провода: один толстый от аккумуляторной батареи, другой тонкий — к реле стартера.
Как проверить, подсоединить реле сигнала,зажигания,стартера……

Схема подключения стартера ВАЗ | 2 Схемы

На автомобилях ВАЗ применяются стартеры, представляющие собой электродвигатель постоянного тока с электромагнитным двухобмоточным тяговым реле и роликовой муфтой свободного хода (обгонной муфтой). Стартеры служат для обеспечения минимальной частоты вращения коленчатого вала, необходимой для запуска двигателя. Питание стартера в режиме пуска осуществляется от аккумуляторной батареи.

Реле стартера имеет подключение к цепному питанию, тем самым замыкая и размыкая цепь, в зависимости от того, с какой скоростью вращается коленвал. На всех автомобилях устройство стартеров одинаковое, отличия лишь незначительные конструктивные. Если вы разбираетесь, как работает стартер в одном автомобиле, то без затруднений разберетесь и в другом.

Чтобы поломка стартера не застала врасплох, рассмотрим, как заменить его самостоятельно. Но прежде почитайте теорию и изучите все варианты схем подключения стартера на разные модели авто ВАЗ, собранные редакцией 2 Схемы.ру по знакомым автоэлектрикам.

Схема соединений стартера ВАЗ 2101

1. стартер;
2. удерживающая обмотка тягового реле;
3. выключатель зажигания;
4. генератор VAZ 2101;
5. блок предохранителей;
6. втягивающая обмотка тягового реле;
7. аккумуляторная батарея.

При обычных нагрузках ток вырабатываемый стартером составляет 150 А. Когда возникают большие нагрузки, например, зимой, возникающий ток может достигнуть 500 А. Это серьезное испытание для этого электроагрегата, поэтому не рекомендуется держать ключ на запуске дольше 10 секунд, а повторные попытки запуска надо делать с перерывом не менее минуты.

Схема соединений стартера на 2105

1. генератор;
2. аккумуляторная батарея;
3. шунтовая катушка обмотки статора;
4. стартер VAZ 2105;
5. сериесная катушка обмотки статора;
6. удерживающая обмотка тягового реле;
7. втягивающая обмотка тягового реле;
8. реле включения стартера;
9. монтажный блок;
10. выключатель зажигания.

Схема подключения стартера ВАЗ 2106

1. стартер;
2. генератор;
3. аккумуляторная батарея;
4. втягивающая обмотка тягового реле;
5. выключатель зажигания;
6. удерживающая обмотка тягового реле

Схема стартера ВАЗ 2108, 2109, 21099

Электрический ток поступает в цепь включения стартера с вывода «30» генератора. Далее через колодку Ш8 (Х8) монтажного блока (выводы 5,6), колодку Ш1 (Х1)-розовый провод, на выключатель зажигания. Водитель поворачивает ключ в замке зажигания, чтобы включить стартер (положение 2) и замыкает контакты (50, 30). После чего замка зажигания по красному проводу ток поступает на колодку Ш1 (Х1) монтажного блока (вывод 8), далее колодка Ш5 (Х5) (вывод 4), реле включения стартера (вывод 85). Реле срабатывает. С вывода «30» реле включения ток уходит на вывод «50» тягового реле стартера, запитывая его обмотку. Тяговое реле срабатывает, запуская стартер.

В электрической цепи стартера применяется реле включения 111.3747-10.

1. Винт крепления защитного колпака.
2. Защитный колпак.
3. Стопорное полукольцо.
4. Гайка крепления задней крышки.
5. Задняя крышка.
6. Пружины щеток.
7. Направляющие щеток (наружная часть).
8. Щетки.
9. Статор.
10. Якорь.
11. Рычаг привода.
12. Привод.
13. Ограничительное кольцо.
14. Стопорное кольцо.
15. Ось рычага привода.
16. Винты крепления тягового реле.
17. Передняя крышка.
18. Пластмассовое уплотнительное кольцо крышки.
19. Стяжные шпильки.
20. Резиновая заглушка.
21. Сердечник тягового реле.
22. Возвратная пружина.
23. Уплотнительное кольцо тягового реле.
24. Тяговое реле.
25. Уплотнительная шайба.
26. Регулировочные шайбы.

Схема стартера для ВАЗ 2110, 2111, 2112

На автомобили ВАЗ-2110 устанавливались стартеры типа 57.3708 и имели следующие технические характеристики:

• Номинальная мощность 1,55 кВт
• Потребляемый ток при максимальной мощности не более 375 Ампер
• Потребляемый ток в заторможенном состоянии не более 700 Ампер
• Потребляемый ток в режиме холостого хода не более 80 Ампер

Схема подключения стартера на десятку приведена выше, вот ее расшифровка:

1. АКБ
2. генератор
3. сам стартер
4. замок зажигания

Схема подключения стартера 2113, 2114, 2115

Втягивающее реле стартера

Реле пускового устройства называют втягивающим. Это связано с принципом его работы — оно выполняет функцию подключения пускового устройства к электрической цепи и соединения его якоря с коленчатым валом. Происходит это так: когда ток не подается на обмотки устройства, его якорь под действием возвратной пружины пребывает в выдвинутом вперед положении. Эта же пружина через специальную вилку удерживает шестерню бендикса, не давая ей входить в зацепление с венцом маховика коленвала.

Поворачивая ключ в замке зажигания, мы подаем ток на обмотку устройства. Под воздействием электромагнитного поля якорь подается назад (втягивается в корпус), замыкая контакты питания стартера. Сдвигается и шестерня бендикса, входя в зацепление с маховиком. В этот же момент втягивающая обмотка отключается, и в дело вступает удерживающая. Усилие от вала стартера передается через шестерню на маховик, заставляя коленчатый вал вращаться до того момента, пока мы не перестанем удерживать ключ в замке зажигания в положении запуска.

Какие функции выполняет втягивающее реле:

• Защищает стартер от замыкания контактов в зажигании.
• С целью отключения питания стартера в той ситуации, когда мотор работает, а ключ показывает режим «стартер».
• Обеспечивает разгрузку контактов в замке зажигания.

Когда мотор запускается, напряжение от генератора идет на обмотку реле. Затем начинают работать шестерни приводной системы, за счет чего возникает магнитное поле. Маховик двигательной системы работает. Шестерня начинает свою работу благодаря обмотке удерживания, в то время когда болты замкнутся. Когда ключ возвращается в замок зажигания, то происходит обесточивание обмотки, таким образом, шестерня и маховик разъединяются. Эта схема касается современных автомобилей, включая и модели ВАЗ.

Если стартер работает с громким шумом, то это могло прослабиться крепление полюса или стартера. В первой ситуации усильте крепление, для этого затяните винт, а во второй – закрепите стартер. Если вы разобрали стартер и увидели, что муфта начинает пробуксовывать, то единственное, что нужно будет сделать, – это заменить привод стартера.

Подключение проводов к стартеру

Подключение стартера на ВАЗ — инструкция. Закрепите реле в том месте, где удобно (например бачок омывателя). Подведите провода к стартеру. Затем снимите проводок красного цвета, находящегося на плоском выводе реле, и нужно сделать соединение с разъемом провода типа «папа» и провода от нового реле.

Провод, имеющий кольцевой наконечник для 8 мм, оденьте на положительную сторону стартера и притяните гайкой. Провод нового реле типа «мама» наденьте на тот контакт, который освободился у тягового реле. Этот провод будет передавать плюс на катушку. Используя хомут, притяните новый провод и штатный вместе. Провод от катушки маленькой длины прикрутите. Теперь можно произвести включение нового реле.

Схема подключения втягивающего реле стартера

Втягивающее реле стартера – важный элемент его конструкции, если этот маленький компонент автомобиля выйдет из строя, машина не сможет завестись.

Функции втягивающего реле стартера

1. Синхронизация действий всех цепей стартера;
2. Перераспределение вырабатываемой электрической энергии между двигателем стартера и электромагнитом;
3. Благодаря тяговому реле шестерни бендикса подходят к зубцам маховика, после запуска они возвращаются назад.

Рис. №1. Стартер в разборе со втягивающим реле

Принцип действия втягивающего реле

Реле состоит из двух обмоток. Тяговая обмотка или, как еще она называется, втягивающая катушка представляет собой электромагнит с расположенным в ней якорем. Поверх этой обмотки расположена удерживающая катушка.

Втягивающая катушка намотана толстым проводом и состоит из числа витков, равных по количеству числу витков удерживающей обмотки, она потребляет ток величиной до 30А. Удерживающая катушка наматывается тонким проводом и рассчитана на ток 12А.

Благодаря наличию двух обмоток достигается экономия потребления электрической энергии, как правило они работают по очереди, после замыкания контактов и втягивания сердечника работает только удерживающая обмотка.

При повороте ключа в замке зажигания, реле замыкает контакты, приводя в движение электродвигатель стартера. Рабочая шестерня бендикса входит в зацепление с маховиком с помощью якоря, притягиваемого к сердечнику.

Сердечник замыкает «пятаки» контакты, во время чего происходит включение удерживающей обмотки, посредством чего вращается вал и маховик.

Двигатель запускается, контакты возвращаются в исходное состояние и размыкаются, ток на стартер больше не идет, пружина возвратного механизма возвращает якорь и шестерню обгонной муфты в стартовое состояние.

Подключение тягового реле стартера

Рис. №2. Схема присоединения обмоток тягового реле стартера

Один вывод втягивающей обмотки подключается к клемме управления, обычно она выполнена изолированной. Второй вывод присоединяется к силовому выходу реле и соединяется с электродвигателем. Удерживающая обмотка присоединяется к клемме управления, что и первый вывод втягивающей обмотки, второй присоединяется на корпус электромагнита (на массу).

Устройство втягивающего реле

• Медная контактная пластина крепится на ввернутую в сердечник реле шпильку, через пластину протекает ток большой величины.
• Изоляция пластины от шпильки осуществляется специальными шайбами из текстолита, она выдвигается в крайнее правое положение с помощью электромагнита.
• Мощные пружины, расположенные между пластиной и шайбами из текстолита, создают ровное и плотное прилегание пластины к контактам.
• Тяговое реле закрыто крышкой, закрепленной винтами. В специальных отверстиях находятся два медных неподвижных контакта, через них электрический ток идет на электродвигатель. Контакты представляют собой одно целое с контактным болтом, они зафиксированы медными гайками. От одного контакта провод присоединяется к аккумулятору, второй – к электродвигателю.

Главная неисправность кроется в ослаблении контактного соединения в результате прохождения тока большой величины, при его прохождении на ослабленных контактах наблюдается нагрев и как следствие, появляется окисление контактов. Для увеличения сопротивлению появления окисления, контактное соединение герметизируется специальными прокладками и фигурными уплотнителями.

Существующие неисправности втягивающего реле

Ремонт реле выполняется только в том случае если оно разборное. Например, можно заменить выгоревшие «пятаки» на новые контакты. К симптомам неисправности втягивающего реле относятся:
1. Молчание или щелканье стартера при попытке запуска. Эти же признаки соответствуют износу щеток, или замыканию на корпус якоря или стартера.
2. Медленное вращение стартера «берет на себя» соответствует износу втулок или втягивающему реле.
3. Стартер крутит после запуска двигателя, эта неисправность бывает достаточно нечасто и связана со втягивающим реле.
Замена втягивающего реле стартера производится за 15 – 20 минут. Для замены подходит только соответствующее определенному типу стартера, марка тягового реле.

Нестандартная диагностика тягового реле с помощью токоизмерительных клещей

Для определения неисправности стартера и его втягивающего реле достаточно обычных токоизмерительных клещей. Понять причину неисправности можно, подключившись к проводу, к клемме или проводу «50», что находится рядом с замком зажигания. См. рис№2.

1. При любой неисправности стартера, исключая обрыв обмоток втягивающего реле и при отсутствии массы на стартере по проводу «50», будет проходить электрический ток. При этом подается напряжение «старт» с замка зажигания. Если тока на этом проводе в момент «старта» нет, значит в проводке – обрыв или произошло срабатывание системы блокировки запуска.
2. Если величина тока равна 5 или 10А, мы видим ток удерживающей обмотки тягового реле, что означает износ коллекторных щеток, по цепи которых идет включение пусковой обмотки. Для этой неисправности характерно отсутствие звука срабатывания втягивающего реле и вращения стартера, но ток в цепи будет.

Рис. №3. Показан ток удерживающей обмотки реле, имитируется износ щеток, провод после втягивающего реле присоединяющийся к двигателю стартера отсоединен

3. Если ток на проводе «50» равен величине 20-30 А, это означает наличие общего тока обмоток «пусковой» и «удерживающей» во втягивающем реле. Наличествует звук срабатывания реле, но стартер не вращается. Это свидетельствует об отсутствии напряжения на проводе «30» и говорит о том, что нет подачи напряжения на электродвигатель стартера – отсутствие замыкания цепи силовых контактов втягивающего реле.

Рис. №4. Показан ток пусковой и удерживающей обмоток втягивающего реле, имитируя подгоревшие контакты реле силовое питание на провод «30» не подается

4. Исправный стартер на проводе «50» имеет ток 5 – 10А, есть звук срабатывания втягивающего реле и звук вращения стартера. Общий ток в 20 или 30А проходит всего 2 или 3 сек, клещи не успевают его зафиксировать.

Некоторые марки автомобилей отличаются тем, что включение стартера происходит через дополнительное реле, оно уменьшает величину тока в замке зажигания. Это означает, что рабочий ток на проводе «50» будет равен 0,1 – 03А. Поэтому, если надо найти причину отказа стартера, замеры надо производить на выводах дополнительного реле.

Почему с нами удобно работать

Специалисты автомастерской компании «Start-Motors» обладают необходимыми знаниями и огромным опытом в ремонте электрооборудования автомобилей.

Мастера «Start-Motors» выполнят ремонт генератора или стартера иномарки быстро и качественно. В течение 15 – 20 минут заменят втягивающее реле или бендикс.

Вы проживаете в Московской области в городе Люберцы или в близлежащих городах Салтыковка, Новокосино, Томилино или Красково смело обращайтесь к нам – мы поможем. В автомастерской компании готовы оказать помощь автомобилистам городов Котельники, Дзержинский или Лытарино.

Обратившись за помощью в «Start-Motors», заказчик получает скидку, возможность расчета по пластиковым картам, быстрый и качественный ремонт генератора и стартера любой иномарки.

Электрический автомобильный стартер управляется с помощью специального устройства, расположенного на его корпусе — втягивающего (или тягового) реле. Все о втягивающих реле, их конструкции, типах и принципе работы, а также о верном подборе и замене реле в случае его поломки — читайте в данной статье.

Что такое втягивающее реле стартера?

Втягивающее реле стартера (тяговое реле) — узел автомобильного электрического стартера; совмещенный с контактной группой соленоид, обеспечивающий подключение электродвигателя стартера к аккумуляторной батарее и механическое соединение стартера с венцом маховика при запуске двигателя.

Втягивающее реле входит в механическую и электрическую части стартера, управляя их совместной работой. На данный узел возлагается несколько функций:

• Подвод привода стартера (бендикса) к зубчатому венцу маховика при запуске двигателя и его удерживание вплоть до момента отпуска ключа зажигания;
• Подключение электродвигателя стартера к аккумуляторной батарее;
• Отвод привода и отключение стартера при отпуске ключа зажигания.

Тяговое реле хотя и работает в составе стартера, но является отдельным узлом, который играет важную роль в работе системы пуска двигателя. Любая неисправность этого узла значительно затрудняет запуск двигателя или делает его невозможным, поэтому как можно скорее необходимо выполнить ремонт или замену. Но прежде, чем покупать новое реле, следует разобраться в его типах, особенностях и принципе работы.

Конструкция, типы и особенности втягивающих реле

В настоящее время на электростартерах используются одинаковые по конструкции и принципу работы втягивающие реле. Этот узел содержит два взаимосвязанных устройства — силовое реле и включающий его (а заодно и подводящий бендикс к маховику) соленоид с подвижным якорем.

Основу конструкции составляет цилиндрический соленоид с двумя обмотками — большой втягивающей и намотанной поверх нее удерживающей. На задней части соленоида располагается корпус реле, выполненный из прочного диэлектрического материала. На торцевой стенке реле располагаются контактные болты — это клеммы высокого сечения, через которые выполняется подключение стартера к аккумуляторной батарее. Болты могут быть стальными, медными или латунными, применение таких контактов обусловлено высокими токами в цепи стартера при пуске двигателя — они достигают 400-800 А и более, и простые клеммы при таком токе просто расплавились бы.

Внутри соленоида располагается подвижный шток, который со стороны реле несет контактный диск — круг из латуни или другого сплава. Шток пружиной отведен от контактных болтов, поэтому в нерабочем положении цепь разомкнута. Также внутри соленоида расположен массивный якорь, однако эта деталь не имеет жесткой фиксации и при необходимости легко вынимается. Якорь представляет собой металлический (стальной) стержень круглого сечения, он подпружинен и в нерабочем положении выступает из соленоида. На тыльном торце якоря предусмотрено углубление для упора в шток реле. На наружной части якоря выполнена проточка, отверстие, кронштейны или иное приспособления для соединения с вилкой привода стартера.

Вся эта конструкция помещена в металлический корпус (разборный или неразборный), на диэлектрическом корпусе реле располагаются клеммы для подключения узла к соответствующим электрическим цепям — силовой цепи, цепи замка зажигания и, если это предусмотрено, к цепи катушки зажигания. Реле жестко монтируется на корпусе стартера.

Тяговые реле, имея принципиально одинаковую конструкцию, делятся на два типа по функционалу (и количеству контактов со стороны реле):

• Только с функцией замыкания силовой цепи — подача напряжения от аккумуляторной батареи на электродвигатель стартера;
• С функцией замыкания силовой цепи и цепи катушки замыкания либо иного оборудования.

Реле первого типа имеет описанную выше конструкцию, а в реле второго типа предусмотрена дополнительная клемма с пружинящим контактом, который замыкается контактным диском. В реле первого типа есть только четыре клеммы — две силовых и две слаботочных (для подключения втягивающей и удерживающей обмоток), а в реле второго типа клемм уже пять — две силовых, две слаботочных и одна дополнительная.

Принцип работы тягового реле

Втягивающие реле всех типов имеют одинаковый принцип работы. В этом узле параллельно происходит три процесса.

При переводе ключа зажигания в положение включения стартера ток от аккумуляторной батареи подается на обе катушки соленоида — втягивающую и удерживающую. В соленоиде возникает магнитное поле, втягивающее якорь — он преодолевает сопротивление пружины и входит внутрь соленоида до упора. Двигаясь, якорь тянет вилку, которая, выступая в качестве рычага, подводит привод стартера с закрепленной на нем приводной шестерней к зубчатому венцу маховика — стартер механически соединяется с двигателем.

Также во время движения якорь своей тыльной стороной толкает шток. Закрепленный на штоке контактный диск упирается в контактные болты и замыкает цепь питания стартера — якорь стартера приходит во вращение, крутящий момент от него через бендикс поступает на маховик и коленчатый вал, двигатель запускается. Если в реле предусмотрен дополнительный контакт, то при его замыкании ток подается на катушку зажигания или какое-либо вспомогательное оборудование, необходимое для запуска двигателя.

При замыкании контактных болтов втягивающая обмотка оказывается закороченной (ее выводы замыкаются друг на друга), поэтому она перестает работать. Однако удерживающая обмотка все еще подключена к аккумуляторной батарее, и создаваемого ею магнитного поля достаточно для надежного удерживания якоря внутри соленоида.

После успешного запуска двигателя ключ зажигания возвращается в первоначальное положение, вследствие чего цепь удерживающей обмотки разрывается — в этот магнитное поле вокруг соленоида исчезает и якорь под действием пружины выталкивается из соленоида, а шток отводится от контактных болтов. Привод стартера отводится от венца маховика, а стартер отключается. Тяговое реле и весь стартер переводятся в положение готовности к новому запуску двигателя.

Вопросы выбора, ремонта и замены втягивающего реле

Тяговое реле подвергается значительным электрическим и механическим нагрузкам, поэтому высока вероятность его выхода из строя даже при бережной эксплуатации. О неисправности данного узла свидетельствуют различные признаки — отсутствие характерного стука подвода привода стартера при включении зажигания, слабое вращение стартера при заряженной аккумуляторной батарее, «молчание» стартера при работающем подводе привода и другие. Также неисправности выявляются при прозвонке реле — обычно происходят обрывы обмоток, повышение сопротивления в силовой цепи вследствие обгорания и загрязнения контактов, и т.д. Определить неисправность помогают алгоритмы диагностики, обычно приведенные в инструкции к автомобилю. Зачастую выявленные проблемы устранить сложно или вовсе невозможно (как, например, обрыв втягивающей или удерживающей обмоток, поломка контактного болта и некоторые другие), поэтому реле проще и дешевле полностью заменить.

На замену следует выбирать только те типы и модели втягивающих реле, которые указываются производителем транспортного средства. Покупку нужно делать по каталожным номерам — только так можно уверенно поменять узел и заставить стартер работать в штатном режиме. Реле другого типа установить сложно или в принципе невозможно (вследствие неодинаковых габаритов), а если это и получится сделать, то стартер может работать некорректно или вовсе не выполнять свою главную функцию.

Для замены реле электростартер приходится демонтировать с двигателя и разбирать, зачастую — с применением специального инструмента. При монтаже нового реле нужно тщательно выполнять электрические соединения — провода предварительно зачищаются и скручиваются, при фиксации их на клеммах нужно обеспечить надежность, предотвратив искрение и нагрев. Все операции лучше выполнять в соответствии с рекомендациями, прописанными автопроизводителем в инструкции по ремонту и обслуживанию транспортного средства.

В дальнейшем тяговое реле, как и сам стартер, требуют лишь периодического осмотра и проверки согласно регламенту ТО. При правильном выборе и замене этот узел будет работать надежно и эффективно, обеспечивая уверенный запуск двигателя.

В этой статье мы расскажем, как проверять втягивающее реле стартера для выявления неисправностей и рассмотрим способы их устранения.

Стартер автомобиля является тяговым электродвигателем, за счет которого производится раскручивание коленчатого вала для дальнейшего запуска силовой установки.

Раскручивание производиться посредством шестерни, установленной на роторе стартера, которая на момент запуска имеет зубчатое зацепление с венцом маховика.

Но зацепление между шестерней стартера и маховика нужно только до того момента, пока силовая установка не запустится.

Если бы зацепление было постоянным, стартер очень быстро выходил бы из строя.

Поэтому в конструкцию последнего включено втягивающее реле, посредством которого и производится введение в зацепление шестерни стартера с маховиком во время пуска мотора и выведение ее из зацепления после запуска.

Втягивающее реле объединено с реле стартера, при этом конструктивно это устройство не сложное, что обеспечивает его надежность в работе.

Но ничего нет вечного поэтому, и оно тоже может выйти из строя, хотя это происходит нечасто.

Неисправностей, которые могут возникнуть с данным элементом не так уж и много, но, если они возникли, зачастую запустить мотор либо невозможно, либо очень затруднительно.

Неисправностями, которые могут возникнуть с втягивающим реле, являются:

• Износ его элементов;
• Выгорание контактных пластин, установленных в крышку корпуса;
• Обрыв или перегорание обмотки катушек реле;
• Заедание якоря.

Появление этих неисправностей может вылиться:

1. В несрабатывание стартера при запуске;
2. Слабые обороты стартера, которые неспособны достаточно раскрутить маховик;
3. Продолжение работы его даже после запуска мотора.

Конструкция втягивающего реле

Чтобы понять, как выявить неисправность для начала нужно разобраться с конструкцией и принципом работы втягивающего реле, а также реле стартера, поскольку размещаются они в одном корпусе.

Итак, имеется корпус, внутри которого установлено две катушки — втягивающая и удерживающая.С одной стороны, корпус прикрыт эбонитовой или пластиковой крышкой. В эту крышку с наружной стороны установлены три клеммы для подсоединения проводки.

Одна из клемм предназначена для подключения «плюсового» провода от АКБ, вторая – для подачи электроэнергии на электродвигатель стартера, а третья – для подключения реле к замку зажигания.

С внутренней стороны крышки располагаются две контактные пластины «плюсовых» клемм.

Принципиальная схема.

Внутри корпуса с катушками располагается якорь, подпруженный с одной стороны и шток реле стартера.

С внешней стороны на якоре сделано ушко, которым он зацепляется за вилку включения бендикса с шестерней.

Принцип работы

Работает все это так: при неработающем двигателе, якорь втягивающего реле выдвинут из корпуса из-за воздействия на него пружины. Эта же пружина удерживает через вилку бендикс с шестерней в положении, когда зацепление не осуществляется.

При повороте ключа зажигания в положение запуска сначала срабатывает втягивающее реле.

Электроэнергия, подаваемая на катушки втягивающего реле, обеспечивает появления магнитного поля внутри корпуса.

Это поле воздействует на якорь, и он, преодолевая усилие пружины, входит внутрь корпуса, после этого втягивающая катушка отключается и перестает создавать магнитное поле, но во втянутом положении якорь удерживает своим магнитным полем удерживающая катушка.

При этом якорь тянет за собой вилку, а та в свою очередь перемещает вперед бендикс по валу ротора, и шестерня его входит в зацепление с венцом маховика.

Якорь, входя внутрь корпуса, толкает шток реле стартера, и смещаясь, замыкает между собой контактные пластины плюсовых клемм.

Электроэнергия от АКБ поступает на щетки электродвигателя стартера, и ротор его начинает вращаться. А поскольку шестерня в зацепление уже вошла, то ротор начинает вращать маховик.

После запуска силовой установки и провороте обратно ключа на замке зажигания, питание на удерживающую катушку прекращается, магнитное поле ее исчезает и якорь под воздействием пружины выходит из корпуса.

При этом он через вилку выводит из зацепления бендикс, и прекращает воздействовать на шток реле. Тот в свою очередь отходя, размыкает контактные пластины, и стартер полностью отключается.

Неисправности

Выявить неисправности тягового реле не так уж и сложно. Следует отметить, что срабатывание его сопровождается щелчком – это результат втягивания якоря, и введение в зацепление шестерни.

При провороте ключа этот щелчок хорошо слышно. Так, отсутствие щелчка может указывать на обрыв в катушках, отсутствие питания, заедание якоря в одном положении.

Если же при повороте ключа зажигания щелчок слышен, но сам стартер не запускается или запускается, но крутиться очень медленно, это может сигнализировать о подгорании контактных пластин.

Продолжение работы стартера после запуска силовой установки будет сопровождаться характерным жужжанием.

Возможно, что якорь заклинило во втянутом положении, и он не может вернуться обратно, поэтому держит шестерню бендикса в зацеплении и продолжает замыкать контактные пластины.

Проверка втягивающего реле

Проверить работоспособность данного элемента не так уж и сложно. Причем проверить его можно даже не снимая стартер с авто. Для примера, возьмем автомобиль ВАЗ-2110.

Итак, стартер на этом авто не срабатывает. Для начала нужно проверить проводку, идущую к нему на наличие обрыва.

Если с проводкой все в порядке, нужно узнать, срабатывает ли вообще тяговое реле.

Для этого можно попросить кого-то повернуть ключ зажигания, а самому слушать, есть ли щелчок срабатывания. Если он отсутствует – оно неисправно и нужно его менять.

Если же щелчок срабатывания имеется, но сам стартер не крутит – возможно, что реле не срабатывает из-за подгорания контактных пластин.

Проверить так ли это, можно при помощи обычной отвертки. С реле отсоединяется клемма, идущая от замка зажигания.

Далее отверткой замыкаются клемма, идущая от АКБ, с клеммой, идущей на стартер – получается прямая передача электроэнергии на электродвигатель, минуя реле. Если он заработал – искать причину нужно в реле.

Можно и проверить напряжение, идущее на стартер мультиметром, но это скорее даст понять, проблема заключается в стартере или же в проводке и АКБ.

Для этого мультиметр, подсоединяется к плюсовой клемме втягивающего реле, к которой подводится напряжение от АКБ. Другой минусовой провод мультиметра подсоедините к массе.

Далее кто-то должен повернуть ключ зажигания в положение запуска. Напряжение, на дисплее мультиметра должно соответствовать 12 В.

Если оно ниже – возможно батарея попросту разряжена и ее энергии не хватает на запуск двигателя, но при этом ее заряда хватает для срабатывания реле, а вот уже на вращение ротора энергии недостаточно.

Замена втягивающего реле

Втягивающее реле не является ремонтируемым, и в случае неисправности, оно попросту заменяется.

Единственное, что можно поменять у него, так это якорь. Замена этого элемента на ВАЗ-2110 – операция несложная, сложнее снять сам стартер с авто.

Для замены потребуется демонтаж стартера с машины. Для этого автомобиль загоняется на яму, поскольку добраться до него можно только снизу. Если у авто имеется защита картера, то ее снимают в первую очередь.

Далее нужно отсоединить всю проводку, идущую к стартеру. Для снятия его понадобиться открутить две гайки его крепления, после чего он аккуратно вытаскивается из посадочного места.

Уже на снятом стартере, откручиваются два болта крепления втягивающего реле, и оно снимается, при этом якорь вместе с пружиной остается на стартере, поскольку он своим ушком зацеплен за вилку.

Перед установкой нового элемента, старый якорь снимается с вилки, а на его место устанавливается новый.

Далее новое реле ставиться на стартер и затягивается болтами крепления. Для закрепления пройденного материала, рекомендуем вам посмотреть обучающее видео про то, как ремонтировать и находить неисправности втягивающего реле стартера.

Схема дополнительного реле стартера ВАЗ 2110

Важно знать! У каждого автомобилиста должно быть универсальное устройство для удаления царапин на автомобиле любой окраски. Эффект виден уже через 10 минут, а действие RENUMAX приятно удивит Вас своей простотой и эффективностью. Читать далее >>>

Назначение дополнительного реле стартера

Есть мнение, что на машинах со старым замком зажигания (выпуск примерно до 2003 года, (подсветка ключа в виде зелёного кольца, а не отдельного светодиода) дополнительного реле стартера нет. Однако, на некоторых новых автомобилях с ЭБУ Январь7.2 и выше такое дополнительное реле стартера установлено с завода.

Вот что по этому поводу написано в руководстве по сервисному обслуживанию ВАЗ 2110, 2111, 2112:

• Контроллер управляет включением/выключением дополнительного реле стартера в зависимости от частоты вращения коленчатого вала и времени прокрутки двигателя стартером.
• После установки ключа зажигания в положение «Стартер» и частоте вращения коленвала не более 500 мин1 контроллер подаёт сигнал на дополнительное реле и таким образом включает стартер.
• После своего включения стартер будет работать до тех пор, пока ключ зажигания будет находиться не более 20 секунд в положении «Стартер» при условии, что получен «правильный» пароль от иммобилизатора и частота вращения коленвала не увеличилась до 500 мин1. Тем самым предотвращается включение стартера при запущенном двигателе и его перегрев при длительной прокрутке.

Другими словами, зачем нужно дополнительное реле стартера:

1. Для защиты стартера от случайного (в следствии износа, длительного запуска) спекания контактов в замке зажигания;
2. Для того, чтобы отключить питание стартера, когда мотор запустился, а ключ при этом, по какой-то причине, продолжает находится в режиме «стартер»;
3. Разгружает контакты замка зажигания.

Как проверить дополнительное реле стартера, установлено ли она в «десятке» ?

• Во-первых, проверить наличие доп.реле стартера в монтажном блоке. Это реле навесное и на фотографии указано стрелкой.
• Во-вторых, можно проверить его работу следующим образом: крутить стартер в режиме продувки цилиндров, через 12-13 сек стартер должен выключается автоматически.

Установка доп.реле стартера

Кстати, в магазинах есть комплект дополнительного реле стартера для самостоятельной установки. Например, комплект от «Автоэлектроника», в котором есть все необходимое для монтажа, однако, схема в комплекте оказалась недоработанной. Для правильной работы дополнительного реле потребовалось добавить в схему установку диода на прямой ток 1А (1N4000-1N4007 или Российский аналог КД243(А-Ж)).

Для того, чтобы избавиться от постоянных штрафов с камер, многие наши читатели успешно используют Специальную Нано Пленку на номера . Легальный и 100% надежный способ защиты от штрафов. Ознокомившись и внимательно изучив данный метод мы решили предложить его и Вам.

Для того, чтобы избавиться от постоянных штрафов с камер, многие наши читатели успешно используют Специальную Нано Пленку на номера . Легальный и 100% надежный способ защиты от штрафов. Ознокомившись и внимательно изучив данный метод мы решили предложить его и Вам.

Доработка реле блокировки стартера и защита контактов в ВАЗ 2110, 2111, 2112

По опыту эксплуатации ВАЗ (сначала классика 21011, потом 2111) давно замечено, что очень часто подгорают и приходят в негодность контакты замка зажигания (ЗЗ) которые управляют втягивающим реле стартера. Ток через эти контакты достигает 20А. Приходится заменять всю контактную группу. Вот и решил на новой машинке устранить эту проблему сразу, не дожидаясь ее появления.
Распространенный вариант — установка дополнительного реле в силовую цепь и управление им контактами ЗЗ. Все просто, но как оказалось, это совсем не обязательно, т.к. можно задействовать уже имеющееся реле блокировки стартера, сохранив полностью его прежние функции.
Как показал анализ схемы, реле блокировки стартера запитано от +12В с главного реле ЭБУ, а минус подается с выв.50 ЭБУ (Январь 7.2), и управляется ключом «с открытым коллектором» в ЭБУ. При включении зажигания ЭБУ выставляет «низкий уровень» (замыкает на массу) на контакте 86 реле блокировки. Реле срабатывает, замыкая цепь между замком зажигания и втягивающим реле стартера. При повороте ключа ЗЗ с конт «50» 12В поступает на втягивающее реле стартера. Как только двигатель запустился, ЭБУ снимает сигнал с конт 86 реле, оно обесточивается, разрывая цепь, и тем самым блокируя стартер. Блокировка работает!
На Рис.1 изображен фрагмент схемы в базовом варианте, а на Рис.2 — после доработки.
Как видно, изменения минимальные:
1. Розово-черный провод отключен от выв. «85» и изолирован;
2. Силовой провод от замка зажигания подключен к выв . «85» реле
3. Добавлен силовой провод (30 см) от разъема, с которого запитывается ЗЗ (2х контактный разъем к жгуту переднему) – сечением не менее 4 мм2, подключен к выв. 87 реле.
Теперь силовая цепь управляется через реле, а ток через контакты ЗЗ не превышает 0,2А
Доработка выполнена в 2009 году.
Плюсы: минимальные переделки, не нужно еще одно реле, — экономия места в ЧЯ
Минусы: за 6 лет не обнаружены.

Ниже приведен фрагмент схемы.

Ну и итоговый вариант. Реле стартера и дополнительное реле «разгрузки» контактов замка зажигания

Окончательная схема с разгрузкой контактов замка по цепи зажигания

Но и это еще не все! Следующее слабое место: силовые контакты втягивающего реле стартера. Из-за больших токов им достается еще большая электрическая нагрузка, и как следствие — эрозия. Защитить их от искрения, особенно при размыкании, можно подключив по одному мощному диоду параллельно стартеру и управляющей обмотке втягивающего реле. Суть доработки — подавить «ЭДС самоиндукции» — основную причину обгорания контактов.
Диоды использовал достаточно распространенные, КД2998 – большой импульсный и прямой ток, да и были под рукой в достаточном количестве. Можно использовать выпрямительные диоды от компьютерных блоков питания, рассчитанные на прямой ток не менее 30А.
Диоды помещены в 2 слоя термоусадки и на коротких проводах подключены прямо к стартеру.
Схема подключения приведена.

Устранение падения напряжения в ВАЗ 2110, 2111, 2112

О достаточно неудачных и тусклых задних фонарях ВАЗ-2111 написано много. Особенно актуальной эта проблема становится

Сообщества › ВАЗ: Ремонт и Доработка › Блог › Установка дополнительного реле стартера

Почитал на форумах, подобная проблема не только у меня, может ещё кому-то поможет.
Долго мучался с проблемой завода авто на горячую. Особенно проблема проявлялась летом. Стартер временами просто отказывался крутиться, поворачиваешь ключь, щелчёк, притухает немного панель приборов и всё… стартёр молчит.
Проблема непостоянная, такое может произойти раз в неделю, может и через день. Весь день можно ездить на машине, глушить, заводить всё работает и в какой-нибудь неподходящий момент перестанет реагировать на ключь. Остановишься на заправке или у магазина и всё.
Начинаешь бегать с отвёрткой в капот и замыкать контакты на втягивающем, с отвёртки заводится.
Если завести отвёрткой, а потом заглушить, то заведёться с ключа без проблем и снова можно ездить неизвестное количество дней или часов т.к. проблема плавающая и непостоянная.
За время поиска причины перебрал стартер, сменил щетки, поставил новое втягивающее(только зря), зачистил все контакты, зачистил контактную группу замка зажигания.
Всё это делал поэтапно т.к. после каждых действий проблема исчезаза кажется, но только на время, поездишь месяц и снова нежданчик.
Как выяснил, проблема возникала при малейшем просаживании аккумулятора, будто включение «карлсона», при нагреве двигателя или прослушивание музыки на заглушенном двигателе. После этого через замок зажигания просто не хватало напряжения, где-то видимо потери напряжения от плохих контактов, возможно контактную группу нужно было поменять, а не зачищать( но не факт, что новая бы долго прослужила).
Решил поставить реле стартера заодно сделал дополнительную массу.
Купил 4-х контактное реле на 30А, пять разьёмов «мама» один «папа» и пару кольцевых разъёмов.

Из закрамов достал кабель БПВЛ 4,0 Сделал его в три слоя обжал и облудил контакты и сверху всё закрыл гофрой.
Прокинул массу на генератор и на стартёр.Также заменил родную массу кузова, уж больно хлипкая была.

Как установить дополнительное реле стартера на ВАЗ 2110? Схема сборки

Система зажигания ВАЗовских авто до 2003-го года выпуска была одним из самых слабых мест в бортовой электросети. Всему виной генерация высокого напряжения и отсутствие возможности разгрузить стартерный узел. Чтобы решить проблему слабого стартера, конструктора и разработчики автотранспорта приняли на вооружение вспомогательное реле стартера ВАЗ 2110.

Что конкретно дает установка дополнительного реле?

1. Разгружает контактную группу в замке зажигания
2. Предотвращает спекание контактов стартера из-за длительного зажигания
3. Размыкает электроцепь, когда двигатель уже запустился, а ключ зажигания установлен в положении «стартер»

Разумеется, дополнительное реле стартера ВАЗ 2110 (схема на фото) не является панацеей от всех бед бортовой электроники. Специалисты с опытом рекомендуют модернизировать электросеть комплексно. В список работ может входить и установка конденсаторов, и монтаж вспомогательного АКБ, и замена массы, и прочие-прочие работы.

К этому можно добавить, что схема подключения стартера ВАЗ 2110 есть даже не у всех последних модификаций этого авто. Если бортовая электроцепь хорошо сбалансирована и проработана, то дополнительное реле и вовсе не нужно.

Как проверить наличие дополнительного реле в стартере?

Если выжать педаль газа и перевести ключ в положение «стартер», то через 12 секунд стартер автоматически отключится. Так задействуется режим продувки цилиндров. То есть, топливо не подается в рабочую камеру.

Если стартер не отключился, значит реле отсутствует. В этом случае желательно установить доп реле стартера ВАЗ 2110 (схема подключения отмечена в инструкции этого обзора).

Что понадобится для установки доп реле?

1. Реле на 4 контакта с силой тока от 30 до 40 (А). Чаще всего используется 30-амперное реле
2. Повод с сечением в районе 1,5 (мм2)
3. Плоские разъемы «мама» (5 шт)
4. Плоский разъем «папа» (1 шт)
5. Кольцевые разъемы на 6 и 8 (мм)

Когда материалы подготовлены, смотрим, как подключить реле стартера. Кстати, есть доходчивое видео на эту тему:

Обратите внимание, что в автомагазинах продаются уже готовые к установке комплекты дополнительного реле. В таком наборе есть и хороший провод, и качественные кольцевые разъемы. Все элементы промаркированы и выполнены в едином стиле. С такими материалами легко и приятно работать самостоятельно.

Процесс установки

1. Подготавливаем проводку. Обжимаем разъемы.
2. Новое реле стартера ВАЗ 2110 необходимо смонтировать под капотом в таком месте, чтобы его точно не заливало водой из луж и дождем. Многие специалисты устанавливают реле на шпильку бачка омывателя.
3. Выводим провод с реле к стартеру и подключаем его на место красного провода (он с «папой»). Это место подключения тягового реле. Таким образом мы запитали катушку нового реле.
4. На плюсовой вывод стартера накидываем новый провод с кольцевым разъемом 8 (мм) и плотно притягиваем его болтиком. Этот провод подходит на контакт 87 в новом реле. Надеюсь, схема подключения стартера ВАЗ 2110 понятна всем.
5. От нового реле на контакте 30 тянем провод с разъемом «мам» к стартеру, на место подключения тягового реле.
6. Повод от контакта 85 на новом реле накидываем на массу.
7. Всю проводку закрываем гофрированным рукавом и хорошенько изолируем, чтобы проводка и контакты не подвергались воздействию влаги.
8. Делаем пробный заезд.

Все, дополнительное реле стартера ВАЗ 2110 (схема прилагается) удачно установлено.

Реле стартера на ВАЗ 2110, ВАЗ-2111 и ВАЗ-2112

Дорогие друзья, сегодня мы акцентируем свое внимание на такой интересной детали, как реле стартера. В данной статье мы расскажем про реле стартера ВАЗ 2110, ВАЗ-2111 и ВАЗ-2112. В интернете существует масса дискуссий по поводу этого реле, устанавливалось ли оно вообще на ВАЗ десятого семейства с завода, и в чем смысл его наличия в автомобиле. Мы провели небольшое расследование и пришли к следующим выводам, да, с завода на автомобили ВАЗ-2110, 2111 и 2112 устанавливалось реле стартера. Но не на все, к примеру, бытует мнение что на автомобили десятого семейства выпущенные ранее 2003 года, у которых еще замок зажигания старого образца (визуально отличается наличием кольца подсветки вместо диода направленного) реле стартера не устанавливалось вообще. А вот на ВАЗы после 2003 года стали устанавливать реле, и скажу более – на некоторых ВАЗах установлено ДВА реле стартера, а именно основное и вспомогательное. Вот обратите внимание на схему.

По схеме на ВАЗ-2110 имеем целых ДВА реле стартера. Одно из реле «разгружает» замок зажигания, а второе реле защищает стартер от излишне долгого прокручивания, а так же от повторного его включения в тот момент, когда двигатель уже заведен! По сути обоими реле управляет «мозг». Он контролирует частоту вращения двигателя, определяя таким образом заведен двигатель или нет, а так же управляет временем, более которого не даст вам «маслать» стартером ожидая пока двигатель «схватит». По идее он не даст вам возможности крутить стартером более 15 секунд. В монтажном блоке предохранителей реле стартера обычно расположено на дополнительной колодке, на фото указано стрелкой:

Вот таким вот образом все споры и мифы о том, есть ли в вашем ВАЗе реле стартера или нет его могут быть окончены. Кстати если у вас данное реле не установлено — НАСТОЯТЕЛЬНО рекомендуем вам его установить, дополнительное реле устанавливать не обязательно а вот основное можно. О том, как установить реле стартера на ВАЗ-2110 мы расскажем в следующей статье.

«

Отличная статья 0

Схема подключения реле стартера ВАЗ 2110

Реле стартера.

Re: затруднен запуск, щелкает реле возле ЭБУ.

Схема проверки реле стартера.

электросхем автомобилей маз все схемы представлены в виде уменьшенных копий…

На Лада Калине устанавливается стартер типа 5702.3708.

Скачать схему подключения реле стартера уаз 3962 с цифрами.

Нижняя схемка – это помочь движку завестись в холодную погоду.

Проблема легко решается, если ввести в схему дополнительное реле.

Уголок приоровода, часть 2. – Реле блокировки стартера.

Схема подключения стартера ваз 2110 инжектор.

Мне надоело иногда запускать двигатель отверткой или проводом и я решил пос…

Защита стартера.

Viktor 53 Мыслитель (6170) Распиновка контактной группы выключателя замка з…

как подключить реле стартера.

схема стартера ваз 2110-12.

Схема подключения стартера ваз 2110 инжектор.

Скачать Реле стартера ваз 2110 фото 1 бесплатно.

На На схеме приведенной мной видно как осуществляется подсоединение стартер…

Схема включения стартера на автомобилях семейства LADA SAMARA.

Схема подключения кнопки стартера.

Ребят , надо поставить дополнительное реле стартера .Вот эта схема рабочая …

Схема соединений стартера ваз 2107: 1 – генератор; 2 – аккумуляторная батар…

Четырехконтактное реле схема.

Проводка эл/бензонасоса ВАЗ-2107 инж.

Подсоединение.

Реле ставится вот так.

1.5 Панель приборов и органы управления ВАЗ 2170.

b Реле/b b стартера/b.

Как подключить 4-контактное реле

– это переключатели с электрическим управлением, которые в наши дни широко используются в электронных схемах для управления несколькими операциями. Они работают по принципу электромагнетизма для управления внутренними контактами.

Используя реле, можно настроить слаботочную цепь для управления сильноточными цепями. Это делает их одинаково полезными для множества приложений, включая светодиоды, светодиодные фонари, автомобили, противотуманные фары и многие другие подобные приложения.

Используется два основных типа реле: 4-контактное и 5-контактное. Основное различие между 4-контактными и 5-контактными реле – это количество цепей, которыми они могут управлять одновременно. Если 4 контакта могут управлять только одной цепью, 5-контактное реле способно управлять мощностью более чем одной цепи одновременно. Â

Но, прежде чем мы продолжим, обратите внимание, что мы не можем подключить 4-контактное реле, не зная приложений. Другими словами, нет единого способа подключить 4-контактное реле.

Если вам интересно узнать, как можно использовать реле для противотуманных фар, фар и светодиодных фонарей, ознакомьтесь со связанными статьями.

Сегодня мы обсудим, как подключить 4-контактное реле, а позже я кратко расскажу, как можно подключить реле для фар дальнего света.

Итак, придерживайтесь статьи и наслаждайтесь чтением!

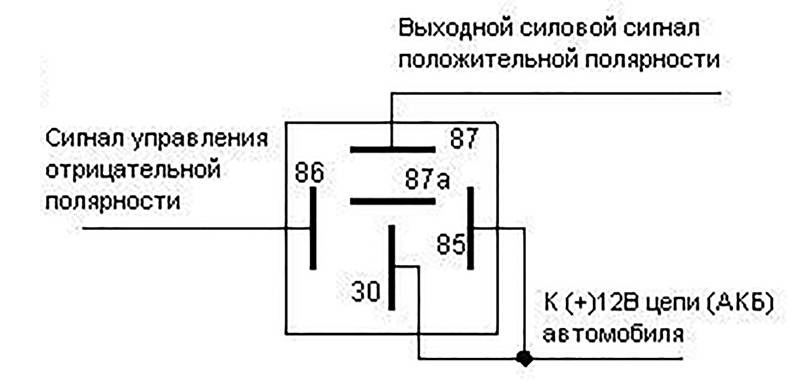

На рисунке ниже представлена ​​электрическая схема 4-контактного реле.Позже мы воспользуемся этой принципиальной схемой для подключения реле дальнего света.

Для фар дальнего света необходимо подключить контакт 30 реле к батарее 12 В с помощью предохранителя. Здесь мы не подключаем контакт 30 напрямую к батарее; скорее мы используем предохранитель. Причина в том, что предохранитель защищает нас от сверхтоков.

В случае, если мы столкнемся с неисправностью в цепи дальнего света, предохранитель предохраняет горение фонарей и других цепей от выбросов тока.

Контакт 85 реле подключен к земле, а контакты 87 и 86 – это контакты переключения. С помощью этого 4-контактного реле вы можете включить лампы дальнего света дальнего света, переключив соединения аккумулятора на любую цепь, подключенную к контакту 86 или 87 реле.

Основная цель установки этой релейной системы – удерживать опасное напряжение за пределами вашей кабины или места управления автомобилем. Высокое напряжение, которое может потребоваться вашей фаре, которое подается аккумулятором, поддерживается внутри двигателя с помощью реле .

В принципе, вы можете рассматривать реле как переключатель, которым управляет другой переключатель . Переключатель, установленный в кабине сиденья транспортного средства, на передней стороне водителя, работает на очень низком напряжении. Видите ли, этого напряжения недостаточно, чтобы повредить драйвер или другие электронные компоненты. Этот переключатель используется для питания реле, которое по сути является электромагнитом.Кроме того, он будет управлять сильноточной цепью, подключенной непосредственно к фарам.

Вот как слаботочная цепь управляет сильноточной цепью, обеспечивая безопасность водителя и автомобильной электроники, и именно поэтому мы должны использовать реле в наших фарах!

Давайте кратко обсудим процедуру , как подключить реле для реле дальнего света.

1. Определите провода фар: Первым шагом при подключении реле дальнего света является определение проводов, выходящих из фар дальнего света.Обычно к этим источникам света подключаются два провода, один из которых является проводом питания, обычно красного цвета, а другой – проводом заземления черного цвета.

2. Подсоедините провода: Теперь подключите отрицательный провод заземления к массе кузова автомобиля. Убедитесь, что это соединение установлено правильно. Также держите красный провод положительного питания вдали от движущихся частей двигателя. Мы подключим его к реле в следующих шагах.

3.Подключите реле : здесь мы используем 4-контактное реле. Схема сбоку этого 4-контактного реле представляет все, что касается его подключений. Но все же, если вы не понимаете, как подключить 4-контактное реле, давайте кратко обсудим это здесь:

На каждом из 4 контактов реле указаны разные номера, которые вы, вероятно, увидите на том, которое вы недавно принесли. К ним относятся контакты 87, 86, 85 и 30.

Подключим плюсовой красный провод идущий от передних фар автомобиля; о котором мы говорили ранее, на контакт номер 87 реле.Вывод 85 реле будет подключен к массе автомобиля.

Контакт 86 – это провод, который будет подключен к кнопке или переключателю, которым будет управлять водитель во время вождения автомобиля.

И, наконец, контакт 30 реле, который еще не подключен, – это то, что будет питать само реле. Значит, мы подключим его к установленному в автомобиле аккумулятору 12 В с помощью предохранителя. Но какова цель установки предохранителя здесь?

Здесь установка предохранителя обязательна, так как он защищает нас от сильных скачков тока.Это может произойти, если в нашей установке произошло короткое замыкание. Таким образом, вывод 30 в основном питает реле и предохранитель для общей защиты .

Для лучшего понимания мы представили подключения 4-контактного реле для установки автомобильных фар в табличной форме.

Вот шаги, которые вы должны выполнить, чтобы подключить реле для фар дальнего света.Но что насчет обратных фонарей, можем ли мы соединить их аналогичным образом? Давайте узнаем и это!

Как подключить реле фонарей заднего хода

Для подключения реле фонарей заднего хода используется та же процедура, которая описана выше. Это почти то же самое для подключения реле проводки передних фар автомобиля. Единственная разница в том, что контакт 87 реле подключен к плюсу фонарей заднего хода. Â

Мы представили подключения реле в табличной форме для фонарей заднего хода, чтобы вы могли их легко понять, не читая весь раздел выше!

Последние мысли!

Вот как можно подключить 4-контактное реле для фар дальнего и заднего хода.Убедитесь, что вы внимательно следуете руководству и подключаете правильный штифт к нужному месту. В противном случае вы не только сможете правильно включить фары, но и потеряете реле!

Ключевой вывод из этой статьи заключается в том, что 4-контактные реле имеют разную разводку для разных приложений. Нет установленных критериев, которым вы могли бы следовать. Итак, ищите свое приложение и подключайте реле соответственно!

Схема подключения реле и объяснение функций

Эй, в этой статье мы увидим схему подключения реле.Реле – это переключатель, который соединяет и отключает электрические или электронные цепи в соответствии с приложенными к нему электрическими сигналами. В качестве внутренних частей он имеет магнитную катушку, механизм подвижного открытого контакта и механизм закрытого контакта. Доступны различные типы реле. Большинство из них имеют нормально разомкнутые (NO) и нормально замкнутые (NC) контакты. Таким образом, в нормальных условиях разомкнутые контакты остаются разомкнутыми, а замкнутые контакты остаются замкнутыми, но когда на его магнитную катушку подается электрическое питание, разомкнутые контакты становятся замкнутыми, а замкнутые контакты становятся разомкнутыми.

На приведенной ниже схеме подключения реле вы можете понять, как подключить реле к вашим цепям. Для начала давайте узнаем, как выбрать реле, определить клеммы и порядок подключения.

Как подключить реле: процедура

На рынке доступны различные типы реле в соответствии с № выводов, функции, вольт-амперные характеристики и номиналы, критерии применения. Итак, сначала выберите, что лучше всего подходит для вашего проекта или схемы.

Теперь пора определить клеммы или контакты и их функции.Вы можете получить идентификацию клемм или внутреннюю электрическую схему каждого реле, напечатанную на их корпусе, или их руководство пользователя. Итак, сначала определите клеммы магнитной катушки, на которые будет подаваться питание. Теперь определите клеммы с нормально закрытыми контактами, затем клеммы с нормально разомкнутыми контактами.

Теперь подключите источник питания к клеммам катушки. Подключите клеммы NO к цепи, где вы должны отключить цепь в нормальном состоянии и замкнуть цепь, когда на реле подается питание.Подключите клеммы NC к цепи, где вы должны замкнуть цепь в нормальном состоянии и разорвать цепь, когда на реле подается питание.

Читайте также:

Схема подключения реле

Здесь вы можете увидеть простую схему подключения реле, чтобы понять принцип его работы в цепи.

Теперь давайте обсудим эту электрическую схему.

Это реле, работающее от источника постоянного тока. Контакт № 1 – это положительный вывод магнитной катушки.Контакт № 2 – это отрицательный вывод катушки. Итак, мы подключили источник питания постоянного тока к клеммам 1 и 2 через переключатель SPST. С помощью этого переключателя мы можем включить или выключить питание катушки реле, когда захотим.

Клемма 3 является общей для замыкающих и замыкающих контактов. Клемма 5 – НР, а клемма 4 – НЗ. Это означает, что в нормальных условиях клемма 3 подключена к клемме 4. Когда мы подаем питание на ее катушку, клемма 3 будет подключена к клемме 5.

Здесь вы можете увидеть, что мы подключили два светодиода.Светодиод красного цвета подключен к клемме NO, а светодиод зеленого цвета – к клемме NC. Таким образом, в нормальных условиях светодиод зеленого цвета будет светиться, но когда мы подаем питание на реле, включив переключатель, светодиод красного цвета будет светиться.

Читайте также:

% PDF-1.4 % 201 0 объект > эндобдж xref 201 114 0000000016 00000 н. 0000002632 00000 н. 0000002772 00000 н. 0000003290 00000 н. 0000003525 00000 н. 0000003608 00000 н. 0000003728 00000 н. 0000003801 00000 п. 0000003938 00000 н. 0000004003 00000 п. 0000004089 00000 н. 0000004178 00000 п. 0000004242 00000 н. 0000004348 00000 п. 0000004412 00000 н. 0000004522 00000 н. 0000004586 00000 н. 0000004691 00000 н. 0000004755 00000 н. 0000004818 00000 н. 0000004859 00000 н. 0000004922 00000 н. 0000005042 00000 н. 0000005162 00000 п. 0000005282 00000 н. 0000005402 00000 п. 0000005522 00000 н. 0000006530 00000 н. 0000006647 00000 н. 0000006769 00000 н. 0000006792 00000 н. 0000007973 00000 н. 0000007995 00000 н. 0000009068 00000 н. 0000009090 00000 н. 0000010117 00000 п. 0000010139 00000 п. 0000011198 00000 п. 0000011221 00000 п. 0000012323 00000 п. 0000012346 00000 п. 0000013460 00000 п. 0000013483 00000 п. 0000014820 00000 п. 0000014842 00000 п. 0000014920 00000 п. 0000015193 00000 п. 0000015751 00000 п. 0000016309 00000 п. 0000016867 00000 п. 0000017425 00000 п. 0000017982 00000 п. 0000018539 00000 п. 0000019096 00000 п. 0000019654 00000 п. 0000020212 00000 п. 0000020770 00000 п. 0000021328 00000 п. 0000021886 00000 п. 0000022445 00000 п. 0000023003 00000 п. 0000023561 00000 п. 0000024118 00000 п. 0000024676 00000 п. 0000025234 00000 п. 0000025792 00000 п. 0000026365 00000 п. 0000027028 00000 п. 0000027767 00000 п. 0000028577 00000 п. 0000029542 00000 п. 0000030577 00000 п. 0000031693 00000 п. 0000032861 00000 п. 0000034110 00000 п. 0000035339 00000 п. 0000036493 00000 п. 0000037636 00000 п. 0000038784 00000 п. 0000039941 00000 н. 0000041049 00000 п. 0000042197 00000 п. 0000043272 00000 н. 0000044233 00000 п. 0000045151 00000 п. 0000046048 00000 п. 0000046862 00000 н. 0000047583 00000 п. 0000048289 00000 н. 0000048928 00000 н. 0000049556 00000 п. 0000050180 00000 п. 0000050809 00000 п. 0000051424 00000 п. 0000052029 00000 п. 0000052631 00000 п. 0000053237 00000 п. 0000053857 00000 п. 0000054470 00000 п. 0000055073 00000 п. 0000055684 00000 п. 0000055922 00000 п. 0000056281 00000 п. 0000056656 00000 п. 0000056966 00000 п. 0000057232 00000 п. 0000057730 00000 п. 0000058125 00000 п. 0000058189 00000 п. 0000058254 00000 п. 0000058319 00000 п. 0000058384 00000 п. 0000002828 00000 н. 0000003268 00000 н. трейлер ] >> startxref 0 %% EOF 202 0 объект > эндобдж 203 0 объект > эндобдж 313 0 объект > ручей Hb“f`a`qgd @

Коммутационные реле Honeywell Руководство пользователя

Коммутационные реле Honeywell

R4222, R8222, R4228 И R8228 ЯВЛЯЮТСЯ РЕЛЕ ОБЩЕГО НАЗНАЧЕНИЯ, ИСПОЛЬЗУЕМЫЕ В ХОЛОДИЛЬНОМ И КОНДИЦИОНЕРНОМ ОБОРУДОВАНИИ, ПРИБОРАХ, ТОРГОВЫХ МАШИНАХ И ДРУГИХ ПРИМЕНЕНИЯХ, ТРЕБУЮЩИХ ОБЩЕГО НАЗНАЧЕНИЯ.

• Контакты R4222 и R8222 доступны для силовой батареи (милливольт), пилотного режима и силовой опоры.
• R4228 и R8228 имеют только контакты номинальной мощности.
Модели
• R4222 и R4228 имеют катушки с линейным напряжением (120, 208/240, 277 или 480 В пер. Тока). Модели R8222 и R8228 имеют катушки низкого напряжения (24 В переменного тока).
• Доступны модели с различными конфигурациями переключения.
• Конструкция из ламинированного магнита для высокой эффективности.
• Контакты рассчитаны на напряжение до 600 В переменного тока.
• Литые номера клемм и принципиальная схема наверху реле позволяют легко идентифицировать проводку и проверять работу системы.
• Реле сконструировано для обеспечения высокой надежности.
• Клеммы быстрого подключения стандартные; на клеммах катушки доступны двойные быстроразъемные соединения.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ВАЖНО
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ, ПРИВЕДЕННЫЕ В ДАННОЙ ПУБЛИКАЦИИ, НЕ ВКЛЮЧАЮТ ОБЫЧНЫЕ ПРОИЗВОДСТВЕННЫЕ ДОПУСКИ. ПОЭТОМУ ЭТО УСТРОЙСТВО МОЖЕТ НЕ ТОЧНО СООТВЕТСТВОВАТЬ ПЕРЕЧИСЛЕННЫМ СПЕЦИФИКАЦИЯМ.ТАКЖЕ, ДАННЫЙ ПРОДУКТ ИСПЫТАН И КАЛИБРОВОЧЕН В ТЯЖЕЛЫХ КОНТРОЛИРУЕМЫХ УСЛОВИЯХ, И ПРИ ИЗМЕНЕНИИ ДАННЫХ УСЛОВИЙ МОГУТ ОЖИДАТЬСЯ НЕКОТОРЫЕ НЕБОЛЬШИЕ ОТЛИЧИЯ В ЭКСПЛУАТАЦИИ.

МОДЕЛИ ТОРГОВЛИ

TRADELINE выбраны и упакованы таким образом, чтобы обеспечить простоту складирования, простоту обращения и максимальную стоимость замены. Технические характеристики моделей TRADELINE такие же, как и у стандартных моделей, за исключением случаев, указанных ниже.

ДОСТУПНЫЕ МОДЕЛИ ТОРГОВЛИ:

R4222B, D, N, V ​​Реле переключения линейного напряжения.
R8222B, D, N, V ​​Реле переключения – низкое напряжение.
R4228A, B, D Релейное напряжение для тяжелых условий эксплуатации.
R8228A, B, D Реле сверхмощного низкого напряжения.
КЛЕММЫ:
R4222, R8222, R4228D и R8228D имеют одинарные быстроразъемные соединения на полюсах и двойные быстроразъемные соединения на клеммах катушек. R4228A, B и R8228A, B имеют двойные быстроразъемные соединения на полюсах и двойные быстроразъемные соединения на клеммах катушек. КОНФИГУРАЦИИ ПЕРЕКЛЮЧЕНИЯ: R4222 и R8222, см. Таблицу II. R4228 и R8228, см.
Таблица I. ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ:
TRADELINE упаковка с этикеткой перекрестной ссылки и специальным листом с инструкциями

СТАНДАРТНЫЕ МОДЕЛИ:

R4222-Реле общего назначения: катушка 120, 208/240, 277 и 480 В переменного тока.R8222-Реле общего назначения: катушка 24 В переменного тока.
РЕЙТИНГИ КОНТАКТОВ:

Силовой полюс (ампер на полюс) – R4228-Реле общего назначения для тяжелых условий эксплуатации: катушка 120, 208/240, 277 и 480 В перем. R8228-Реле общего назначения для тяжелых условий эксплуатации: катушка 24 В переменного тока.

1. Комбинированные характеристики показывают, что каждый полюс может работать как с резистивной, так и с индуктивной нагрузкой.
2. Также номинальное сопротивление 5 А при 600 В.
3. Underwriters Laboratories Inc. и CSA одобрили применение 50 циклов.

Информация для заказа

ПРИ ПОКУПКЕ ПРОДУКТОВ ДЛЯ ЗАМЕНЫ И МОДЕРНИЗАЦИИ У ОПТОВОГО ПРОДАВЦА ИЛИ У ВАШЕГО ДИСТРИБЬЮТОРА СМОТРИТЕ КАТАЛОГ ТОРГОВЛИ ИЛИ ЦЕНЫ ДЛЯ ПОЛНОГО НОМЕРА ЗАКАЗА ИЛИ УКАЗАТЬ –

1. Номер для заказа, включите суффикс leHer и при необходимости укажите TRADELINE.
2. Контактные рейтинги.
3. Номиналы катушек.
4. Двойные быстроразъемные соединения на клеммах катушки при желании.
5. Принадлежности.

ЕСЛИ У ВАС ЕСТЬ ДОПОЛНИТЕЛЬНЫЕ ВОПРОСЫ, НЕОБХОДИМА ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ, ИЛИ ВЫ ХОТИТЕ КОММЕНТИРОВАТЬ НАШИ ПРОДУКТЫ ИЛИ УСЛУГИ, ПОЖАЛУЙСТА, НАПИШИТЕ ИЛИ ПО ТЕЛЕФОНУ:

1. ВАШЕ МЕСТНОЕ ЖИЛОЙ ОТДЕЛЕНИЕ ПО ПРОДАЖАМ HONEYWELL (ПРОВЕРЬТЕ БЕЛЫЕ СТРАНИЦЫ ТЕЛЕФОННОГО СПРАВОЧНИКА).
2. ЖИЛОЙ ОТДЕЛ ОБСЛУЖИВАНИЯ КЛИЕНТОВ HONEYWELL INC., 111115 DOUGLAS DRIVE NORTH MINNEAPOLIS, MINNESOTA 55422-43116 (612) 542-7500
   IN CANADA-HONEYWELL CONTROLS LIMITED, 740 ELLESMERE ROADG.МЕЖДУНАРОДНЫЕ ОФИСЫ ПО ПРОДАЖЕ И ОБСЛУЖИВАНИЮ ВО ВСЕХ ГЛАВНЫХ ГОРОДАХ МИРА.

Полюса для пилотного режима только для R4222 и R8222:
Минимум-3 ВА при 24 120 и 480 В переменного тока. Максимум-25 ВА при 24 В переменного тока, 125 ВА при 120, 240 и 480 В переменного тока. Резистивный – 3 А при 277 В перем. Тока (коэффициент мощности 0,75).

Power Pole (ампер на полюс) – Powerpile (милливольт) только для R4222 и R8222:
Нормально разомкнутые контакты пилотного режима рассчитаны на применение Powerpile (милливольт) -0.25 А в диапазоне от 0,25 до 12 В постоянного тока.

1. Также номинальное сопротивление 10 А при 600 В.
Комбинированные характеристики
2. показывают, что каждый полюс может работать как с резистивной, так и с индуктивной нагрузкой.

РЕЙТИНГИ БУМАЖКИ:
Все катушки соответствуют требованиям Underwriters Laboratories Inc. для катушек класса B. Если требуются напряжения катушки, отличные от перечисленных ниже, обратитесь к местному представителю компании Honeywell для получения дополнительной информации.

1. Напряжения указаны для релейной базы, установленной вертикально. Когда клеммы направлены вниз, напряжение срабатывания увеличивается на 12 процентов.
Только
2. R8222D, G, J, N, R, T, V.
   ПРИМЕЧАНИЕ: Напряжение срабатывания зависит от формы полюса. Определенные модели будут иметь более низкий допуск, чем показано выше.

КЛЕММЫ: Быстроразъемные соединения предоставляются, как показано:

УСТАНОВКА: Используйте 2 винта (до No.10 размер) через отверстия в металлическом основании. База предназначена для легкой замены конкурирующих реле.
ДИАПАЗОН ОКРУЖАЮЩЕЙ ТЕМПЕРАТУРЫ: минус 20 F [минус 29 C] до 155 F [68 CJ. РАЗМЕРЫ: См. Рис. 1. КОНФИГУРАЦИИ ПЕРЕКЛЮЧЕНИЯ
В следующих таблицах приведены конфигурации переключения, характеристики контактов и обозначения клемм для переключающих реле. Например, R4222A – это импульсное реле с нормально разомкнутыми контактами номинальной мощности. R4222K – это реле с нормально разомкнутыми контактами, предназначенное для пилотного режима.Электрические подключения к моделям A и K должны выполняться к клеммам 1 и 3.
ТАБЛИЦА 1-R4228, R8228

ТАБЛИЦА 11-R4222, R8222

Модели с индексами U, V, W, Y и Z имеют контакты номинальной мощности на клеммах серебристого цвета и контакты с номинальной нагрузкой на клеммах цвета латуни.

ПРИНАДЛЕЖНОСТИ:

1. 129384A Корпус и крышка в сборе.
2. 4074BVJ Розетка с 8 вставными проводами с цветовой кодировкой и удерживающей скобой, для панельного монтажа; см. рис.2.
3. Q633A1003-4 Релейная розетка на пластине, 4 шт., С металлической крышкой реле и 8 съемными проводами с цветовой кодировкой.
   ПРИМЕЧАНИЕ:
   1. Используйте розетку в приложениях с допустимой нагрузкой по току для данного размера провода и используемой клеммы быстрого подключения.
   2. Розетка предназначена для реле с двойными быстроразъемными клеммами.
4. 135959 Только розетка. Выводы и быстроразъемные клеммы не поставляются с розеткой.
   ПРИМЕЧАНИЕ: Не все стандартные быстроразъемные клеммы можно надлежащим образом удерживать в этой розетке. Рекомендуется использовать быстроразъемный зажим с максимальной толщиной материала 0,016 дюйма [0,406 мм] (предпочтительно 0,012 дюйма (0,305 мм)). Максимально допустимый размер между роликами составляет 0,115 дюйма [2,92 мм]. Эти требования соблюдены. by AMP, Inc. Faston серии «250», клемма № 42100-1 quickconnects или аналог.
5. 135887 Wire Bail only.
6. 137881A Адаптеры для преобразования 1/4 дюйма [6.4 мм], быстро подключается к винтовым клеммам № 6 (упаковка из восьми штук). UNDERWRITERS LABORATORIES INC.

ПРИЗНАВАЕМЫЙ КОМПОНЕНТ:

Модели R4222 и R8222: от A до H, J, U, V, W, Y, Z; Дело
№ E59779; Руководство № NLDX2.
R4222 и модели R8222: K, L, M, N, P, Q, R, S, T; Дело
№ E49809; Руководство № NKCR2. Модели
R4228 и R8228: A, B, C, D, E; Дело №
E59779; Руководство № NLDX2.
КОМПОНЕНТ АССОЦИАЦИИ ПО КАНАДСКИМ СТАНДАРТАМ СЕРТИФИЦИРОВАН:

R4222 и R8222: № файла.LR35066; Справочник № 184-Н-13.13.
R4228 и R8228: файл № LR35066; Справочник № 184-Н-13.13. РИС. 2-РАЗМЕРЫ ПРОВОДКИ.

УСТАНОВКА:

ПРИ УСТАНОВКЕ ПРОДУКТА…

1. Внимательно прочтите эти инструкции. Несоблюдение их может привести к повреждению продукта или возникновению опасной ситуации.
2. Проверьте характеристики, указанные в инструкциях и на продукте, чтобы убедиться, что продукт подходит для вашего применения.
3. Установщиком должен быть обученный, опытный специалист по обслуживанию.
4. После завершения установки проверьте работу продукта в соответствии с данными инструкциями.

ВНИМАНИЕ:

Отключите источник питания перед началом установки, чтобы предотвратить поражение электрическим током или повреждение оборудования.

МЕСТО
Установите реле на плоской твердой поверхности как можно ближе к управляемому оборудованию. Реле можно устанавливать в любом положении, за исключением того, что контакты должны быть направлены вниз.Закрепите на месте двумя винтами через отверстия или прорези в монтажном основании или как показано на рис. 3 или 4. Монтажные размеры см. На рис. 1.

РИС. 3-МОНТАЖНОЕ РЕЛЕ НА ПАНЕЛИ С ПЛАСТИНКОЙ, ФОРМИРОВАННОЙ СДВИГОМ, И ОДНИМ ВИНТОМ.

ПРОВОДКА
Отключите источник питания перед подключением проводов, чтобы избежать поражения электрическим током или повреждения оборудования. Вся проводка должна соответствовать местным нормам и правилам. Обжимная розетка быстро подключается к системным проводам и присоединяется к клеммам быстрого подключения «папа» реле.Реле имеет номера клемм и принципиальную схему для облегчения идентификации при подключении. На рис. 6 показано расположение и схемы всех моделей. При подключении к системе не превышайте номинальные характеристики контактов и катушек.

поставляются с розеткой 135959 в мешке 4074BVJ для дополнительных положений полюсов реле. Вставьте необходимые провода в розетку реле следующим образом.
Определите цвета проводов, необходимых для реле и желаемого применения. Вставьте клемму провода в розетку со стороны, на которой выбиты номера (рис.5). При вставке выводного провода выступ на клемме быстрого подключения должен совпадать с небольшим зазором в отверстии клеммы. Вдавите терминал до фиксации.

РИС. УСТАНОВКА 4-РЕЛЕ С ИСПОЛЬЗОВАНИЕМ СЪЕМКИ И УДЕРЖИВАЮЩЕЙ КРЕПКИ.

РИС. 5-НИЖНЯЯ ЦЕПЬ 135959, ПОКАЗЫВАЮЩАЯ УСТАНОВКУ ПРОВОДА.

ПРОВЕРИТЬ

Включите реле и управляемое оборудование, чтобы убедиться, что реле срабатывает, когда катушка находится под напряжением, и что управляемое оборудование работает должным образом.

РИС. 6-R4222 / R8222, R4228 / R8228 ЦЕПЬ И ОБОЗНАЧЕНИЕ КЛЕММ.

Honeywell Inc.
1885 Дуглас Драйв Н. Голден Вэлли, Миннесота 55422-4386

международных офисов продаж во всех основных городах мира. Производство в Австралии, Канаде, Финляндии, Франции, Германии, Японии, Мексике, Нидерландах, Испании, Тайване, Великобритании, США

Документы / ресурсы

Сопутствующие руководства / ресурсы
