В чем отличие трехфазного напряжения от однофазного | Энергофиксик
Вы никогда не задумывались, почему в некоторые щитки заходит напряжение 380 Вольт, а в другие 220 вольт. И не думали, что же лучше иметь у себя в доме: трех-фазку или же одно-фазку? В этой статье я постараюсь простыми словами объяснить все преимущества и недостатки этих систем.
Итак, если в дом или квартиру заходят два провода (фаза и ноль), то эта система называется однофазной и рабочим напряжением считается 220В (фазное), а если четыре провода (три фазы и ноль), то такая система называется трехфазной и рабочим напряжением является 380В (линейное).
Давайте рассмотрим основные различия
Итак, как видно из вышеописанного и там и там присутствует общий нулевой провод. И если вы в трехфазной сети будете мерить напряжение каждой фазы относительно нуля, то во всех случаях вы получите значение в 220В. И только когда вы измерите напряжение фаз друг относительно друга, то получите значение в 380 вольт.

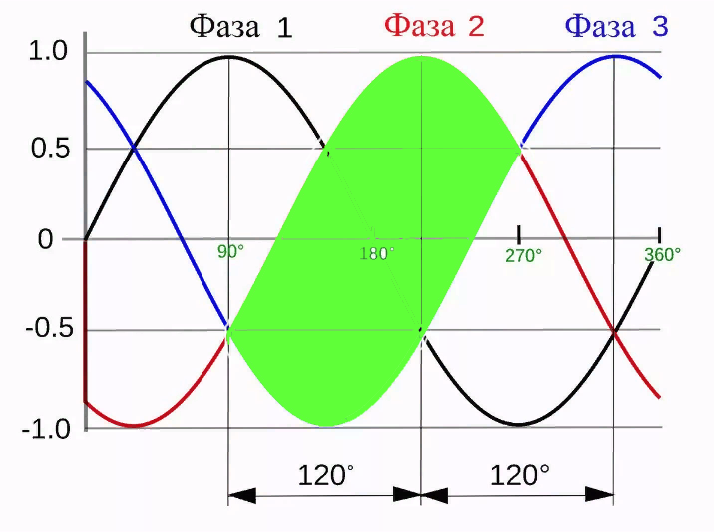

Это происходит из-за того, что вектора фаз симметрично сдвинуты на 120 градусов, а измеряя напряжение между фазами, мы видим геометрическую сумму двух векторов оная как раз и равняется 380 Вольтам.
Из этого можно сделать вывод, что в трехфазке есть три однофазных системы к которым можно легко подсоединить потребителей. Единственным условием будет равномерное распределение нагрузки по фазам, дабы избежать такого неприятного и даже опасного явления как перекос фаз.
Плюсы и минусы систем
У каждой из представленных систем существуют свои недостатки и явные преимущества оные напрямую зависят от потребляемой мощности, пороговым значением которого является 10 кВт.
Плюсы одной фазы
Предельная простота
Низкая стоимость
Относительно 380В более низкое опасное напряжение
Минусы одной фазы
Мощность такой системы ограничена как раз пресловутыми 10 кВт
Плюсы трехфазки
Мощность ограничивается исключительно избранным сечением подходящих проводников.
Сниженное потребление энергии.
Возможность запитать оборудование промышленного назначения.
Доступность варианта переключения мощности на менее загруженную фазу.
Минусы трехфазки
Стоимость монтажа выше по сравнению с однофазным подключением.
Напряжение 380 Вольт является потенциально более опасным по сравнению с параметром в 220 Вольт.
Напряжение однофазных нагрузок имеет свое ограничение.
Где 220 В, а где 380 В
Наверное, у подавляющего числа обычных жителей в квартире и в доме присутствует именно однофазная сеть с напряжением в 220 В. И связано это с тем, что до мощности в 10 кВт (у большинства квартир и домов потребление меньше) целесообразней подключать именно однофазку.
Трехфазную сеть же применяют в том случае, если планируется потребление мощности превышающее порог в 10 кВт или же присутствует электрическое оборудование, требующее именно три фазы для корректной работы.
Конечно, можно, например, трехфазный двигатель запустить и от одной фазы путем использования конденсаторов. Но помните, что такой подход значительно снизит КПД двигателя и значительно увеличит расход электроэнергии.
Например, максимальная потребляемая мощность частного дома равна 8 кВт, значит на ввод можно пустить двужильный медный кабель сечением 6 миллиметров, а на вводе поставить автомат на 40А.
Если же нагрузка будет равняться 15 кВт, то получается для однофазного провода величина тока уже будет равняться 70 А. И значит, в таком случае потребуется провод сечением в 10 миллиметров меди и силовой автоматический выключатель. А стоят они уже существенно дороже. В этом случае гораздо выгоднее уже использовать трехфазку и «раскидать» нагрузку по 5 кВт на фазу. Именно поэтому большинство магазинов, офисов и тем более предприятий запитаны именно от трехфазных систем.

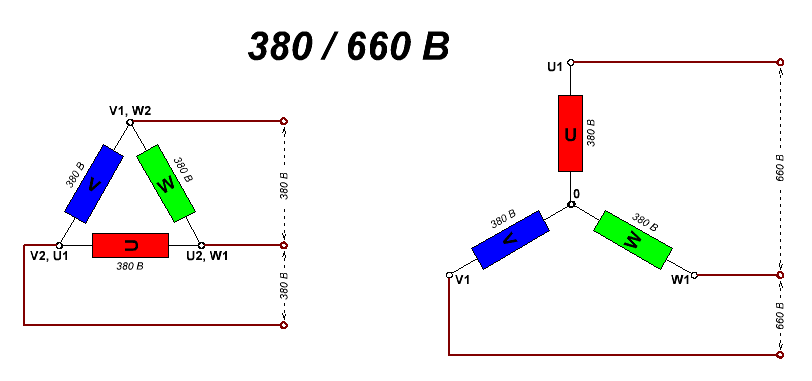

Схемы включения «звезда» и «треугольник» в трехфазке

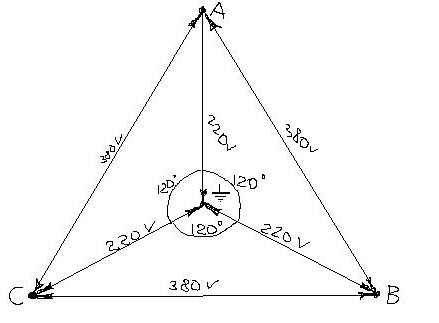

Итак, для того чтобы получить из трехфазки обычное фазное напряжение, нужно взять одну из фаз и ноль (оный для всех фаз является общим) – такое соединение и носит название «Звезда».
Если же нам нужно напряжение 380 В то мы используем именно линейное напряжение – такое соединение именуется Треугольник
Это все что я хотел вам рассказать об основных различиях между однофазной и трехфазной системы электроснабжения. Спасибо за внимание.
Уважаемый Читатель, моя статья оказалась полезна и интересна?! Тогда обязательно ставь палец вверх, подписывайся на мой канал ЭНЕРГОФИКСИК и делись статьей в соц. сетях. Мне очень важно чувствовать вашу поддержку. Ведь она позволит создавать еще больше качественных материалов. Если у Вас есть вопросы или предложения, то вот моя почта: nikolayMironov87@yandex.ru
Как шпиндель на 3,2кв 380 вольт запитать от 220 вольт? – Самодельные проекты
на 220в только 3 фазы. Можно подключать обычные асинхронные двигатели на 380в.
Не понял. А на 380 сколько фаз? 6?
Двигатели можно, но только после переключения проводов на них.
Друзья, вы наверное не понимаете разницу между 220 и 380.
По всей россии-матушке проложены 4 (!) провода. 3 фазы и один ноль.

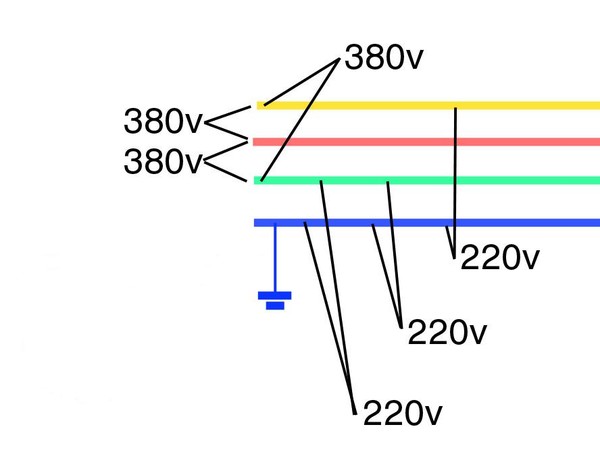

Так вот 380В по нашему стандарту – это напряжение между двумя любыми фазами.
А 220В напряжение между любой фазой и нулем.
В розетке на 220 бьет током только один провод, т.к. второй ноль – он электрически соединен с землей.
Потому сеть и называется однофазная. Почему она в наших квартирах? Да потому что там моторы не нужны. На этажном щитке она уже трехфазная – выйдите и посмотрите. И так далее до электростанции.
Трехфазная сеть на 220В линейного напряжения это изврат, создаваемый инвертором. Или специальным трансформатором. Оно работает, причем неплохо, но остается извратом, требующим некоторых танцев с бубном при проектировании системы.
Не надо путать теплое с мягким. Изучайте основы электротехники.
Где порекомендуете покупать комплектующие? Получается мне необходимо заменить шпиндель и частотник- провода остаются родные.
Какие узлы ещё подлежат замене/настройке при такой замене?
Какие узлы ещё подлежат замене/настройке при такой замене?Шпинделями-частотниками на этом форуме барыжит китаец Пэй Лю. Иногда бушка проскакивает в ветке продам.
А вот что еще менять – зависит от станка. Там же 3 фазы входят в блок управления?
А как они разводятся внутри блока?
Если каждая фаза на свой транс, то после подачи 220 может произойти все что угодно. Например откажут 2 оси из трех.
Или вообще не запустится, если трансы под 380 рассчитаны. Редкость, но бывает.
Закоротить все три ввода тоже не вариант. Нужно смотреть схему. Если ее нет, то рисовать, потом смотреть. И много думать.
Подключение электродвигателя 380 вольт на 220 вольт
Домашнее хозяйство часто нуждается в средствах механизации. Самодельный станок, насос для воды, оборудование для малого бизнеса… да мало ли для чего может понадобиться хороший электродвигатель! Однако проблема в том, что промышленные электродвигатели рассчитаны на работу в трехфазной сети (380 В).
В то время как в жилых домах и квартирах сеть однофазная, или 220 В. Но решение есть! Давайте рассмотрим, как заставить работать промышленный двигатель от бытовой сети.
Содержание статьи
Отличия однофазного двигателя от трехфазного
В трехфазном двигателе вращение ротора вызывает магнитное поле, которое наводится в статоре переменным напряжением каждой из трех фаз относительно друг друга. Это обеспечивает эффективность работы двигателя. Частота вращения двигателя остается одинаковой при однофазном и трехфазном подключении, а вот мощность при однофазном значительно уменьшается.
В этом случае мы получим от двигателя не больше 70% от номинальной мощности. Чтобы достичь максимально возможного результата, обмотки двигателя необходимо соединить «треугольником». Если подключение выполнено «звездой», то максимальная мощность (даже теоретически) составит не более 50% от номинальной. Чтобы уточнить методику соединения обмоток (если вы затрудняетесь отличить «звезду» от «треугольника»), рекомендуется просмотреть дополнительную информацию.
Так как в трехфазном двигателе имеется три выхода, на два из них подключается нулевой и фазный провода, а третий соединяется через конденсатор. При этом направление вращения будет зависеть от того, как будет подключен конденсатор — к нулевому или фазовому выводам.
Схемы подключения трехфазных двигателей на 220 вольт
Если двигатель маломощный (менее 1,5 кВт), и подключение происходит без нагрузки, то для успешной работы достаточно просто подключить к схеме конденсатор. Например, один вывод припаять к входу нулевого провода, а другой — к свободному концу обмотки, или третьему выводу треугольника. Если направление вращения не устраивает, то нужно просто прикрепить второй вывод конденсатора к входу фазного провода.
Для запуска нагруженного или мощного двигателя необходим более мощный «толчок», который может обеспечить дополнительный (пусковой) конденсатор. Он впаивается в схему параллельно основному, однако работает не постоянно, а только несколько секунд, на время старта двигателя.
Обычно его подключают через кнопку или двухпозиционный тумблер. Для запуска требуется нажать кнопку (включить тумблер) на то время, пока двигатель запустится и наберет обороты. Затем кнопку отпускают, разрывая сеть и отключая емкость.
Двигатель можно заставить работать в прямом и реверсивном режимах. Для этого в схеме подключения добавляется тумблер, который в одном положении подключает конденсатор к нулевому, а в другом — к фазовому проводу. В реверсивной схеме, если двигатель медленно запускается или не стартует вообще, также может быть добавлен пусковой конденсатор. Он точно так же подключается параллельно основному и включается кнопкой «Пуск».
Часто можно услышать вопрос, а можно ли в принципе запустить трехфазный двигатель без конденсатора? К сожалению, этого сделать нельзя. Так можно запустить только мотор, изначально предназначенный для работы с однофазной сетью 220 В.
Подбор емкости конденсатора
Рабочее напряжение конденсатора должно быть не меньше 300 В.
Лучше всего для схемы подходят конденсаторы марок БГТ, МБЧГ, МБПГ и МБГО. Все данные (тип, Uраб, емкость) указаны на корпусе.
Для расчета необходимой емкости следует воспользоваться формулой:
- для подключения «треугольником» С = (I/U)x4800;
- для подключения «звездой» С = (I/U)x2800.
Где С — емкость конденсатора в микрофарадах (мкФ), I — номинальный ток в обмотках (по паспорту), U — напряжение питания (220 В), а цифры — коэффициенты для разных типов подключения обмотки.
Что касается пусковых конденсаторов, то их емкость необходимо подбирать путем эксперимента. Обычно она составляет 2-3 от рабочего номинала.
Приведем пример расчета
Соединение — треугольник. Потребляемый номинальный паспортный ток — 3 А. Подставляя значения в формулу, получаем С=(3/220)х4800 = 65 мкФ. В этом случае емкость пускового конденсатора нужно выбирать в пределах 130-180 мкФ. Однако конденсаторов на 65 мкФ в продаже не бывает, поэтому собираем набор из 6 шт. по 10 мкФ и добавляем еще один — 5 мкФ.
Нужно учитывать, что при расчете использовались данные на номинальную мощность. Если двигатель будет работать с недогрузом, он будет перегреваться. В этом случае необходимо уменьшить емкость конденсаторов, чтобы снизить ток в обмотке. Но со снижением емкости уменьшится и мощность, которую может развить двигатель.
Поэтому при подключении рекомендуется действовать методом подбора. Начинать с минимально необходимой емкости, а затем постепенно увеличивать ее до получения оптимальных показателей.
Дополнительные замечания и предостережения:- Следует помнить, что двигатель, переделанный с 380 на 220 В, при работе без нагрузки может просто сгореть.
- Двигатели мощнее 3 кВт не рекомендуется подключать к стандартной проводке жилого дома. Из-за высокой потребляемой мощности он будет выбивать пробки и автоматы, а если поставить более мощные автоматы, то может просто расплавиться изоляция на проводах. Это может привести к пожару или поражению током.
- Даже после отключения конденсаторы долго сохраняют напряжение на выводах. Поэтому при монтаже они должны быть ограждены, чтобы не допустить случайного касания. Перед работой с конденсаторами обязательно проводите их «контрольную» разрядку.
