Как разобрать посудомоечную машину

Мало кто просто так, «ради спортивного интереса» полезет внутрь дорогостоящей техники. Обычно потребность разобрать «посудомойку» возникает у человека в том случае, если такой прибор вдруг ломается. Вот тут-то и приходит время задаться вопросом, как разобрать посудомоечную машину правильно, чтобы ничего не сломать, заменить испорченную деталь, а затем, без приключений, собрать все обратно. Именно об этом мы и поговорим в рамках данной статьи.

Готовимся к разборке

В посудомоечной машине Bosch, как и в машинах других марок, все самые важные детали находятся в ее нижней части. На первый взгляд, кажется, что нет ничего сложного в том, чтобы перевернуть машину кверху дном, снять поддон и получить доступ ко всему что требуется. На самом деле, на практике все выглядит несколько сложнее, но об этом чуть позже, сначала подготовка.

Чтобы не попасть впросак начнем подготовки рабочего места. Естественно мало у кого дома имеется полноценная мастерская, если у вас есть – хорошо, нет – тоже не беда. Сделайте следующее.

Выдвинете посудомоечную машину Bosch, Siemens (или другой марки) из ниши в кухонном гарнитуре, а затем перекройте подачу воды и выдерните сетевой шнур.
Отсоедините заливной шланг, а также канализационный шланг.
В удобном для работы месте расстелите целлофан, сверху несколько тряпок, а на них поставьте посудомоечную машину.

Обратите внимание! Некоторым удобнее производить разборку посудомоечной машины Bosch в ванной комнате, чтобы вытекающая из машины вода не заливала пол. Если у вас просторная ванная можете попробовать такой фокус.

«Посудомойка» подготовлена к разборке. Теперь готовим инструмент. Отметим сразу — посудомоечную машину можно разобрать практически голыми руками, максимум, что нам потребуется это:

крестообразная и плоская отвертка;
пассатижи;
тонкое шило.

Для осуществления ремонта может потребоваться и другой инструмент, например мультиметр, пинцет, паяльник, бокорезы, разводной ключ, но это уже отдельная история для отдельной статьи.

Как устроена «посудомойка»?

Возможно, мы зря повторяем прописные истины, но думается, лишним не будет. Чтобы правильно разобрать и потом собрать «посудомойку» Bosch (или другой марки), необходимо иметь хотя бы поверхностное представление о ее устройстве и о том, как работает посудомоечная машина. В общих чертах устройство посудомоечной машины изображено на картинке ниже, в целом, чтобы провести качественный разбор, вам этого будет достаточно.

Этапы разборки

После того как мы качественно подготовились к разборке «посудомойки» Bosch, можно со спокойной совестью приступать к работе.

По порядку, ничего не пропуская, выполняем следующие действия:

Цепляем плоской отверткой и снимаем нижнюю панель посудомоечной машины.

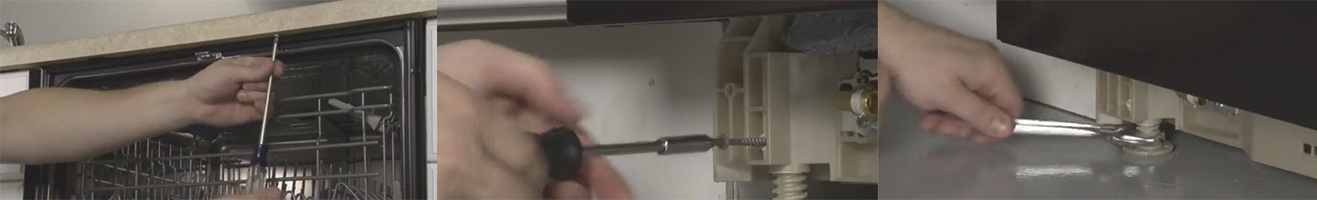

Открываем дверцу «посудомойки» и выкручиваем крепежные элементы, находящиеся по бокам.
Закрываем дверцу, беремся пальцами за ее лицевую панель и, надавив вниз, снимаем.
Теперь снова открываем дверцу и выкручиваем шурупы из ее верхнего торца. Появляется возможность снять блок панели управления.
Откручиваем металлическую пластину, которая находится аккурат под дверцей посудомоечной машины.
Убираем звукоизоляционный материал из под дверцы посудомоечной машины, а затем выкручиваем 4 крепежных элемента, соединяющих основание с основной частью корпуса.

Вынимаем корзины для посуды из танка «посудомойки».
Снимаем вращающуюся плоскую планку с дырочками – это разбрызгиватель.
Выкручиваем мусорный фильтр, вращая его против часовой стрелки.
Убираем фильтр тонкой очистки (плоскую металлическую сеточку).
Нам показались 4 винта, которые удерживают основание нижнего разбрызгивателя, их непременно нужно выкрутить.

Важно! Выкручивая винты из поддона посудомоечной машины приготовьтесь, что из него выльется немного воды, но так как мы заранее постелили тряпки и целлофан, ничего страшного не произойдет.

Убираем теплоизоляционный материал и боковые стенки посудомоечной машины.
Переворачиваем посудомоечную машину вверх поддоном. Сбоку между поддоном и корпусом вы увидите заливной патрубок, отцепите зажимы и снимите его.
Хватаемся за поддон обеими руками и аккуратно тянем его вверх. Главное при этом не оторвать провода, поэтому лучше их заранее снять.

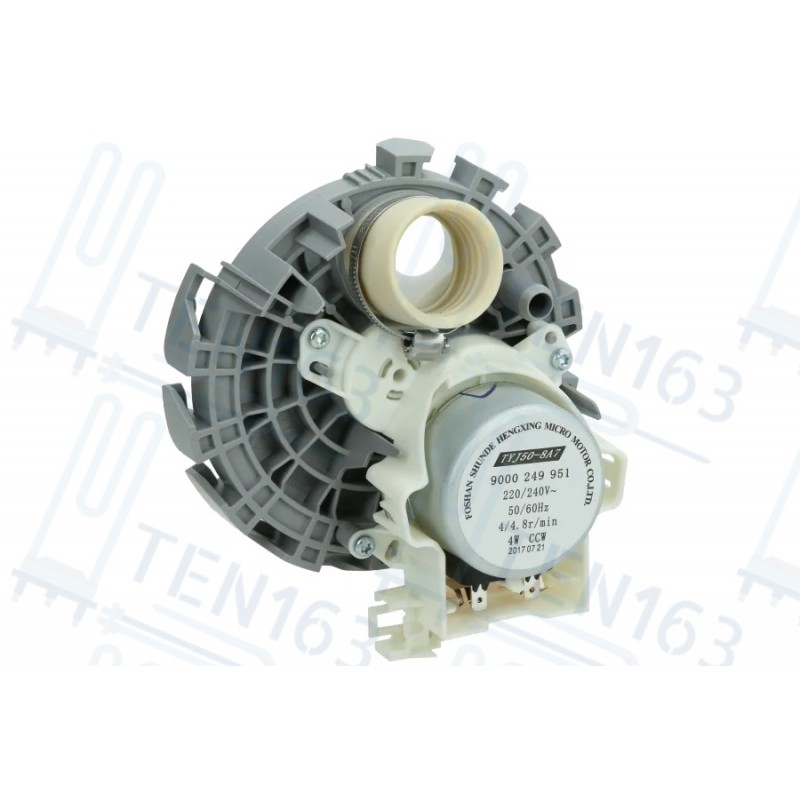

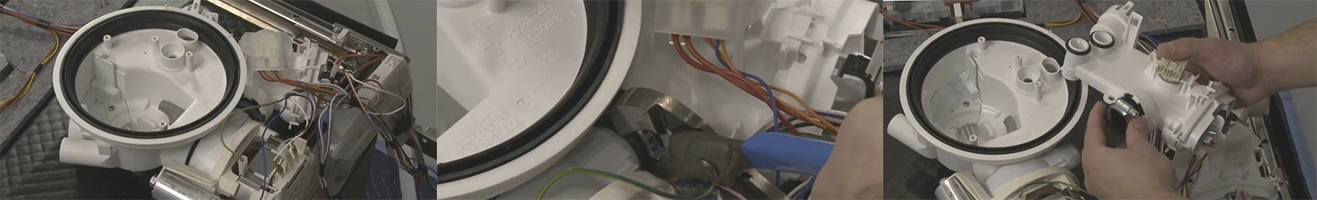

Посреди поддона вы увидите большой пластиковый корпус циркуляционного насоса, на котором установлена помпа (сбоку), ее нужно снять. Отсоединяем питающий провод, а затем поворачиваем насос против часовой стрелки и снимаем.

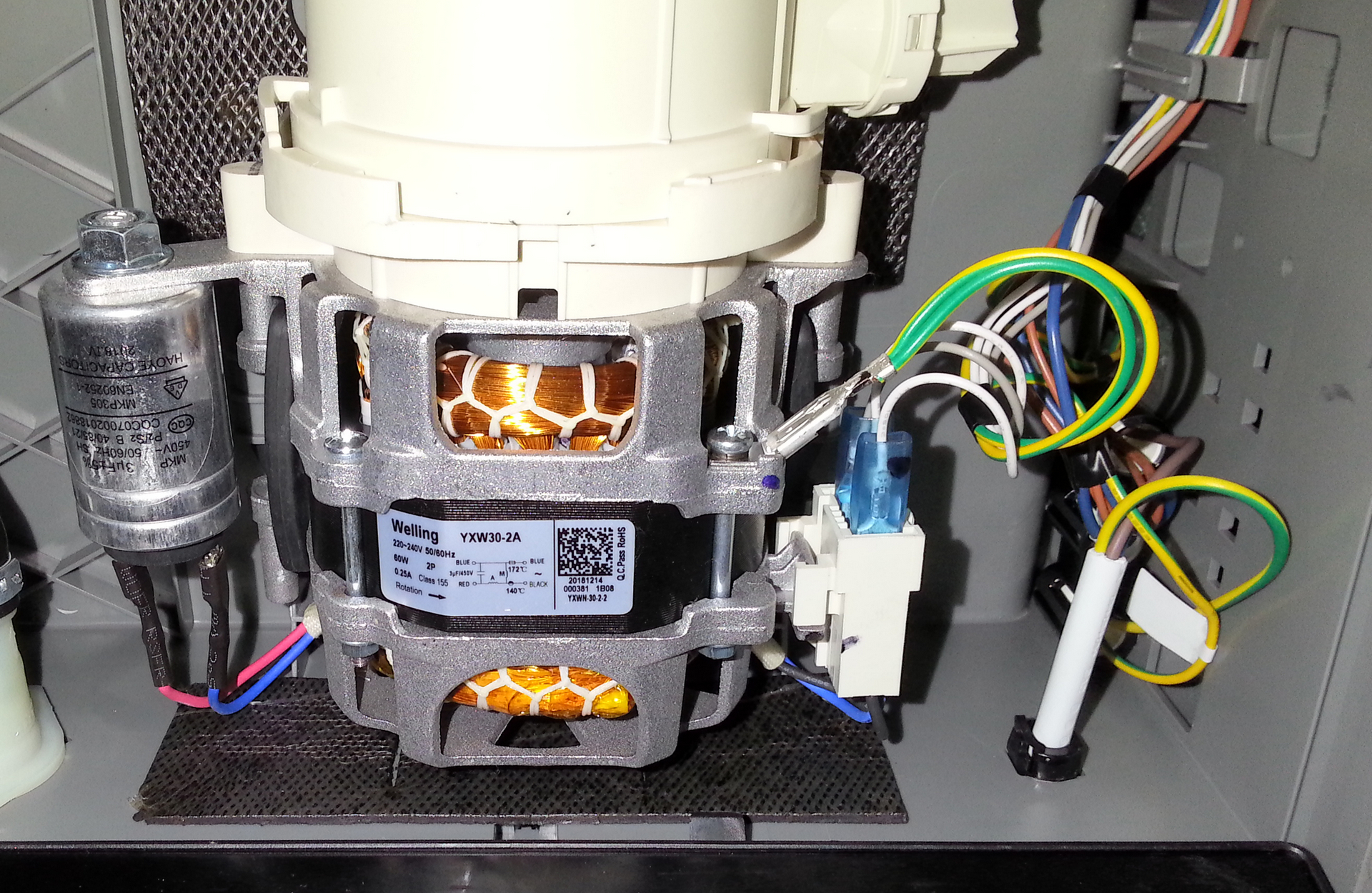

Теперь снимаем сам циркуляционный насос. Для этого нам нужно отсоединить резиновые крепления снизу, затем снять сливной шланг с корпуса циркуляционного насоса и отсоединить сам насос. Вот разборка и завершена!

Если вам удастся разобрать посудомоечную машину до этапа демонтажа циркуляционного насоса, то вы сможете самостоятельно заменить любую сломавшуюся деталь. Обратную сборку необходимо проводить в строго обратном порядке ничего не забывая, тогда все пройдет хорошо.

В заключение отметим, разборка посудомоечной машины это довольно простой процесс. Такую работу может освоить практически любой, главное не забывать прикручивать все крепежные элементы и подсоединять все питающие провода. Удачи!

Поделитесь своим мнением – оставьте комментарий

Bosch, Electrolux, Beko, Аристон, Сименс

Поломка посудомоечной машины, будь то Electrolux, Beko или Bosch, может стать серьезной проблемой. Но при желании ее можно починить, не прибегая к помощи специалистов. Стоит помнить, что возникновение практически всех поломок связано с износом деталей или же неаккуратным обращением с устройством. Поэтому следует знать о том, как именно нужно использовать посудомоечную машину.

Основные узлы

Правила ухода

При эксплуатации этого устройства необходимо соблюдать следующие правила:

При постоянном использовании нужно проводить ежемесячную очистку посудомоечной машины. При этом особое внимание стоит уделить отложениям кальция. Также нужно обращать внимание на чистоту уплотнения дверей. Все это поможет избежать возникновения поломок.
При обнаружении накипи нужно провести профилактический запуск машины Аристон, Сименс, Electrolux, Bosch без посуды с добавлением половины стакана лимонной кислоты. Если после этого отложения не исчезнут, данное действие нужно будет повторить.
Время от времени стоит осматривать поддон машины на наличие следов воды.
Перед тем, как использовать устройство, следует прочитать инструкцию и только согласно ей устанавливать посуду. При погружении металлических элементов их нужно надежно закреплять.
При появлении ржавчины в машине ее нужно сразу же устранять, так как нельзя допускать, чтобы она проникла в сливной насос и испортила его.

При нарушении условий эксплуатации могут возникать поломки, при появлении которых устройство придется разобрать.

Распространенные неисправности

При знании типичных неисправностей их гораздо легче устранить. К наиболее распространенным проблемам относятся:

Отсутствие слива. Это может происходить из-за того, что во время работы остатки пищи с посуды попадают в сливное отверстие и мешают прохождению воды. Чтобы этого избежать, перед погружением тарелок и других предметов в устройство компании, необходимо удалять с них большие загрязнения. Если этого не делать, то засорение может привести к поломке насоса, а его ремонт не под силу каждому пользователю.
Отсутствие напора жидкости. Это может быть вызвано тем, что во время установки владелец посудомоечной машины некоторые действия произвел неправильно.
Нет залива воды, что может говорить о неисправности клапана подачи. Он может перестать работать из-за дефекта или загрязнения. Если после очистки данной детали машина не начинает нормально работать, следует разобрать устройство и заменить этот элемент. При этом нужно использовать запчасти от производителя.
Появление шума во время работы. Это может происходить из-за попадания осколков разбитой посуды или ржавчины в разбрызгиватели. Еще одной причиной становится износ подшипников насоса или двигателя посудомоечной машины.
Утечка воды. При появлении воды во время эксплуатации машины следует проверить, откуда именно появляется жидкость. Если протечка происходит из дверцы, то это говорит о необходимости замены уплотнителей, но в случае, когда она находится под устройством, стоит проверить исправность насоса или шланга.

Как разобрать?

Чтобы это сделать, необходимо иметь следующие инструменты:

отвертка
клещи, предназначенные для снятия пружинного хомута;
дрель;
пассатижи.

Чтобы правильно разобрать посудомоечную машину Аристон, Beko или Сименс, нужно внимательно ознакомиться с внутренним устройством и знать, что где находится. Первое, что необходимо сделать, – отключить прибор от сети и системы водоснабжения и отнести его в удобное для разборки место.

Каждую деталь нужно откручивать только подходящей для этого отверткой, чтобы не испортить и не осложнить процесс установки креплений на место. Если имеются винты с шестигранной головкой, то их следует откручивать инструментом со специальной насадкой. После удаления внешних элементов при помощи пассатижей с патрубка шланга посудомоечной машины снимается хомут.

Чтобы разобрать панель управления, следует выкрутить фиксирующие винты и разъединить разъемы проводов. Но прежде чем это сделать, лучше зарисовать схему или сделать фото. Для отделения системы вентиляции и сушки нужно отсоединить дверцу от кронштейна и потянуть вверх пружины, расположенные около петель. После этого от сушки отсоединяются провода, а затем снимается сама деталь. На этом этапе отсоединяется патрубок подачи воздуха и дозатор моющих средств.

Как разобрать нижнюю часть

После переворачивания корпуса происходит демонтаж нижней крышки. Чтобы разобрать посудомоечную машину, потребуется открутить саморезы, а затем снять поддон. Здесь находится тэн и насос, которые снимаются так же легко.

При наличии обжимных наконечников клеммы нужно обратиться к профессионалам, так как они снимаются только специализированным оборудованием. Чтобы каждое действие было выполнено правильно, можно посмотреть видео, подробно описывающее процесс.

Ремонт посудомоечной машины своими руками

Многие хозяйки уже давно обзавелись специальными устройствами для мойки посуды, они значительно облегчают жизнь и экономят время. Но ломаются так же часто, как и все прочие бытовые приборы. Ремонт посудомоечной машины Bosch SRS (Бош), Ariston (Аристон), Electrolux ESF (Электролюкс) и прочих можно провести на дому своими руками, не обращаясь в сервисный центр.

Конструкция и диагностика

Посудомоечная машина – это устройство, предназначенное для мытья и полоскания различной посуды (начиная от столовых тарелок и заканчивая кастрюлями, сковородками и т. д.). Внешняя простота конструкции очень обманчива, т. к. этот прибор имеет целый ряд модулей, регуляторов и прочих контрольных механизмов.

Фото — посудомоечная машина

Она бывает встроенной и отдельно стоящей. Техника встроенного вида считается более удобной в использовании, т. к. не требует выделения дополнительного места. Но при этом её ремонт несколько осложнен отсутствием быстрого доступа в конструктивно важные части. Схема имеет следующий вид:

Фото — конструкция посудомоечной машины

На чертеже Вы видите стандартное устройство прибора. На панели управления (1) производится выбор и настройка различных режимов работы, здесь Вы определяете температуру, силу потока и давление воды. Время контролируется при помощи таймера (14). Когда настройки сделаны, нужно загрузить посуду в камеру для мытья.

После того, как дверная защелка (15) захлопнется, замкнутся контакты и как в стиральной машине, начнет поступать вода. В зависимости от конструкции, машинка может соединяться с бойлером или котлом, тогда теплая вода поступает из шланга горячей воды (7), на выходе которого стоит впускной клапан (9), либо нагревать жидкость самостоятельно при помощи ТЭНа (12).

Фото — водоотвод

Когда вода готова, она начинает распыляться на посуду сверху и снизу при помощи распылителей (2,3). Контроль их работы производится клапаном (4), он же отвечает за то, чтобы в камере не было очень много воды. Когда посуда вымыта, мыльная жидкость удаляется дренажным шлангом (5), камера полощется. Защелка открывается и можно выгружать посуду. Помимо этого на схеме указано:

6 – это силовой кабель, которым производится подключение к сети электропитания;
8 – фильтр, при помощи которого осуществляется контроль и необходимая очистка проточной воды;
10 – мотор;
11 – помпа;
13 – прокладка.

Фото — принцип работы насоса

Это устройство очень похоже у всех современных посудомоечных машин: Ardo (Ардо), Elenberg (Эленберг), Beko (Веко), NEFF, Hansa (Ханса), Candy (Канди) и прочих. Система может усложняться наличием различных функций управления, к примеру, дополнительной очистки или обдува посуды. Перед началом ремонта обязательно просмотрите руководство пользователя и советы по эксплуатации от производителя – возможно, она неразборная.

Фото — реверс

Типичные неисправности машинок:

Не подается вода. Это может быть либо проблема насоса, либо засор на фильтре;
Устройство включается, но не работает. Иногда так случается, что машинка Samsung (Самсунг), Hotpoint, Silanos SER или Indesit (Индезит) как бы включается, но завестись не может. Это мог замкнуться двигатель или насос;
Вообще не включается. Сгорели обмотки двигателя, поврежден провод питания, нет напряжения в розетке;
Вода не сливается. Вероятно, забилась канализация, дренажная труба или неисправен сливной насос;
Из двери при работе течет вода. Это, однозначно, поломался дверной замок, который должен заклинивать и обеспечивать герметичность емкости;
Нет реверса. Реверс – это очень важная функция купольной и обычной посудомоечной машины, при отсутствии которой нужно отремонтировать таймер или заменить обмотки мотора;
Не греется вода. Очень распространённая неисправность, которая свидетельствует про поломку ТЭН или неисправность датчика времени, таймера. Если машинка подключена к бойлеру, то есть смысл проверить его на работоспособность;
Не сушится посуда. За эту функцию отвечает вентилятор и двигатель.

Фото — панель управления

Самостоятельный ремонт

Большинство озвученных выше неисправностей можно устранить своими силами. Проще всего производится очистка фильтров. В зависимости от конструкции, возможно, даже не понадобится разбирать устройство. Чтобы его почистить, нужно вынуть из камеры все решетки, на дне под ними находится фильтр. Он может быть установлен на резьбовое соединение или просто вставлен в дренажное отверстие. Его нужно вынуть и прополоскать под проточной водой. С целью устранения запаха также рекомендуется промыть моющими средствами.

Фото — снятие панели

Пошаговая инструкция, что делать, если заблокировался насос машинки Zanussi ZDTS (Занусси), Siemens (Сименс) или Krona BDE (Крона):

Нужно отключить подачу воды и вынуть шнур питания;
Выкрутите цилиндр фильтра и вытащите очиститель наружу. Лопасти насоса требуется осторожно выкрутить и почистить. В особенности уделите внимание отверстиям, которые часто загрязняются остатками жира или пищи;
Под фильтром находится крышка насоса. На неё нужно надавить до щелчка и вынуть из емкости;
Насос нужно очистить губкой или мягкой щеточкой;
Внимательно просмотрите его стенки, сюда иногда попадает битая посуда, которая может нарушить герметичность детали. Если обнаружатся трещины или дырки, то насос придется менять.

Если неисправность находится в двигателе или другой внутренней детали, то придется разобрать посудомоечную машину для ремонта. Этот процесс выполняется довольно быстро. Нужно просто открутить все винты, которые удерживают корпус. Отметим, что вместо снятия всех креплений старайтесь уделять внимание только тем, которые расположены возле места поломки – это ускорит процесс.

Фото — схема машины вирпул

Инструкция, как разобрать посудомоечную машину Whirlpool (Вирпул), Сименс, Miele, Kaiser (Кайзер), AEG (АЕГ) для ремонта двигателя:

Нужно снять нижнюю переднюю панель. Под ней находится соединение двигателя и насоса, их также снимаете;
В насосе и трубах может оставаться вода, поэтому заранее подготовьте емкость, чтобы её слить;
Сначала снимается крышка насоса, как описано выше. После сам насос выворачивается из основания и вынимается. Под ним расположен двигатель. Между деталями часто устанавливаются прокладки, потому действуйте осторожно, чтобы не повредить уплотнители;
Проверьте работоспособность деталей. Обратная установка выполняется аналогично.

Если не уверены в своих силах, то лучше сразу обратиться к специалистам. Качественный мастер не возьмется выполнять срочный гарантийный ремонт после предварительного вмешательства в конструкцию посудомоечной машины.

Видео: как надо ремонтировать посудомоечные машины

Рекомендуем ознакомиться:

Встраиваемая посудомоечная машина Бош: обзор, разбор, ремонт

По проведенному среди массовых покупателей опросу, встраиваемая посудомоечная машина Bosch стала непревзойденным лидером. Она отличается качественной работой, и даже при небольшой ширине всего 450 мм, агрегат отлично справляется с 10 стандартными наборами столовой посуды.

Историческая справка

Концерн Bosch считается самым крупным в мире: только рабочих в нем числится около 300 тысяч человек, 300 дочерних предприятий и фирм. А также около 14000 сервисных центров, расположенных практически во всех развитых странах. На логотипе простое магнето и корпус статора — те самые детали, выпускаемые в начале исторического пути. В России представительства Бош находятся с 1904 года.

Самостоятельный ремонт

Чтобы разобрать посудомоечную машину, вам нужен простой набор инструментов — отвертка, кусачки и пассатижи. Прежде чем приступать к ремонту, необходимо отключить агрегат от сети, перекрыть кран подачи воды. Демонтировать все полки внутри, затем отсоединить шланг подвода и слива, удалить остатки воды, перенести агрегат в более удобное место, где ничего не будет мешать работе.

Теперь поэтапно расскажем, как разобрать машину дальше. Снимаем декоративную панель, пластиковые защелки отсоединяем очень осторожно, чтобы не обломать. Далее, демонтируем металлическую панель, открутив саморезы, снимаем звукоизоляторы. Чтобы снять лицевую панель, достаточно открутить все крепежные детали.

Панель управления снимаем, открутив предварительно винты, затем отсоединяем разъемы проводов, но предварительно лучше все зафиксировать на фото или видео, дабы при сборке ничего не напутать. Снимаем замок, дисплей и саму плату управления.

Снимаем системы вентиляции и сушки — отсоединяем дверь от кронштейна крепления, затем демонтируем пружины, которые рядом с петлями. Убираем дверь в сторону, отсоединяем аккуратно провода от блока управления, демонтируем патрубок подачи воздуха, снимаем воздуховод и дозатор моющих средств.

Переворачиваем аккуратно машину и снимаем нижнюю крышку. Откручиваем саморезы, фиксирующие основание, убираем клапан забора воды.

Чтобы снять поддон, отсоединяем держатели, а затем отжимаем фиксирующие крючки в сторону. Откручиваем фиксацию нагревательного элемента, достаем его, потом снимаем сливную помпу.

Эта информация поможет домашнему мастеру быстро разобрать машину для мойки посуды без проблем и сюрпризов, при этом изучить устройство незнакомой техники, сэкономить семейный бюджет.

Хоть этот видеоролик без перевода, но на нем отлично видно все этапы демонтажа — хорошая помощь, чтобы разобраться со всеми нюансами.
