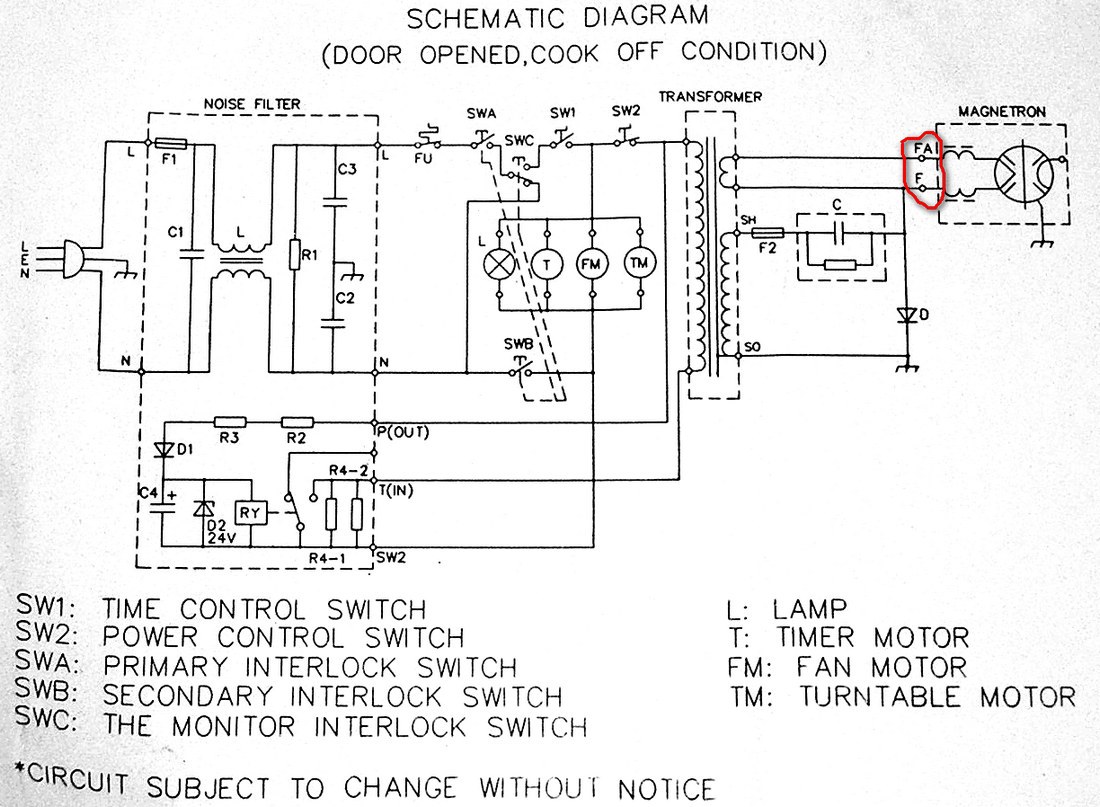

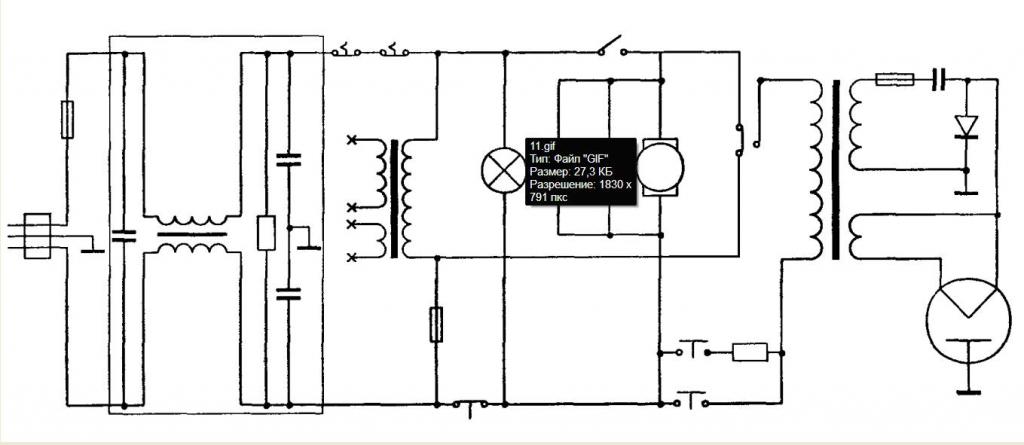

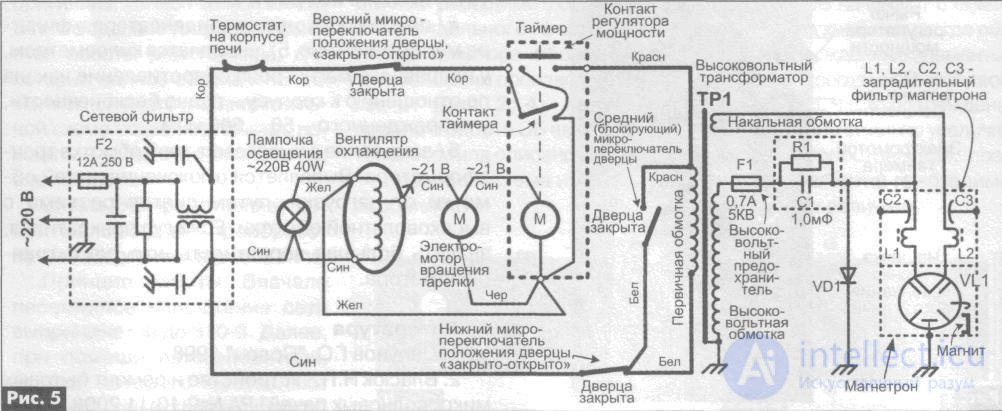

Типичная схема самой простой печи с механическими таймерами показана на рис. Управление микроволновой печью производится через специальную схему в первичной цепи высоковольтного трансформатора ‘ В’. При открывании дверцы зажигается лампа освещения. Запустить печь можно только при закрытой дверце, повороте механического регулятора мощности и механического таймера. При запуске печи включаются электромотор вращения поддона и вентилятор охлаждения магнетрона. Применение в СВЧ печах механического таймера рис. Типичная схема СВЧ печи с электронным управлением показана на рис. Она составлена на основе микроволновой печи DAEWOO модели KOCTOS. Такие печи дороже простых, но и возможности у них заметно больше. Эти модели имеют плату управления с процессором, на передней панели у них кнопки, посредством которых осуществляется выбор уровней мощности, времени приготовления пищи и производятся прочие операции по управлению печью. Эти печи имеют ЖК-дисплей и обилия функциональных возможностей, в них предусмотрено программируемое меню, где заложено определенное количество рецептов. В рабочей камере таких печей устанавливают один, а иногда и два нагревательных элемента, называемых ТЭНами тепловыми электронагревателями. Они выполняются в виде металлической трубки диаметром Взаимодействие элементов в СВЧ печах с электронным управлением сложнее, чем в простых печах, хотя общий принцип их взaимодействия для всех микроволновых печей похож и указан выше. Назначение основных элементов СВЧ печи. Его мощность, в зависимости от мощности применяемого магнетрона, колеблется в пределах Первичная обмотка рассчитана на напряжение В. Номинальное эффективное напряжение на его вторичных обмотках: Особенностью трансформатора является значительная индуктивность рассеивания его высоковольтной обмотки 4,.. Для обеспечения бесшумности работы трансформатора отдельные элементы его магнитопровода свариваются. Он участвует в удвоении высокого напряжения рис. Его назначение – накапливать заряд от положительной полуволны высоковольтного трансформатора и отдавать его разряжаться в отрицательный полупериод. Он все время работает в режиме, заряд – разряд – заряд – разряд. Емкость С1, в зависимости от мощности применяемого магнетрона, составляет 0, Перед проведением измерений в цепях этого конденсатора, необходимо снять с него остаточный заряд, то есть разрядить. Величину его емкости можно проверить измерителями емкости, например, UT При измерении сопротивления изоляции высоковольтного конденсатора следует помнить, что внутри импортных конденсаторов установлен резистор величиной Стоимость нового конденсатора — Вместе с конденсатором С1 рис. Диод VD1 работает при напряжении около 5 кВ и выдерживает напряжение до 10 кВ. Главная Источники питания Блоки питания Зарядные устройства Преобразователи напряжения Электроника для дома Автоматика Страничка электрика Прочее Электроника для авто Устройства для авто Схемы на NE Генераторы Высоковольтные генераторы Генераторы. Типовые схемы микроволновых печей.

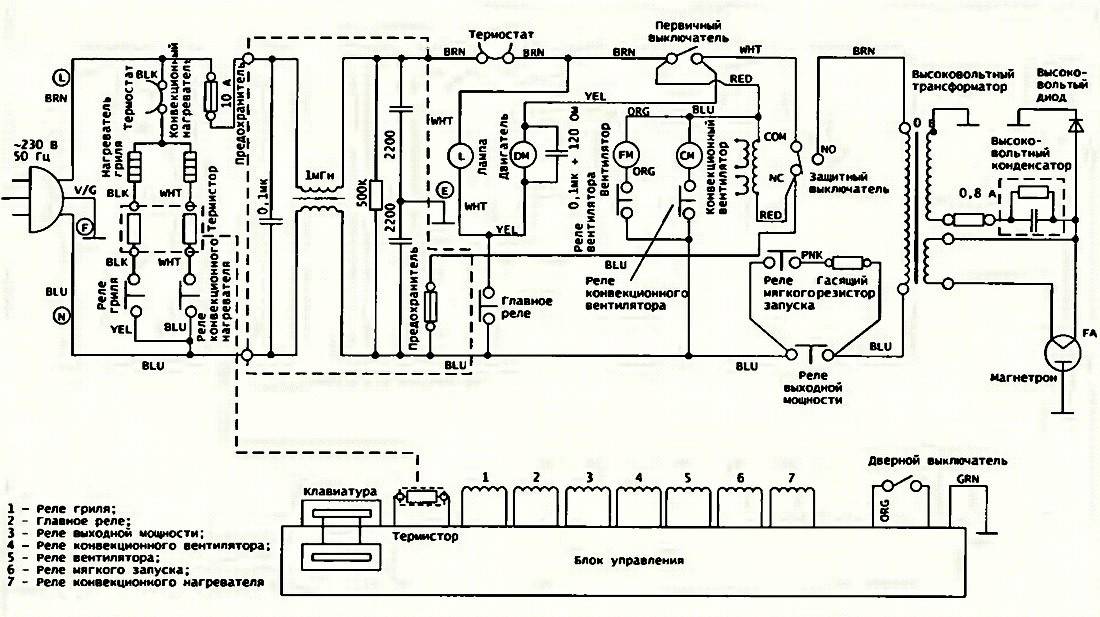

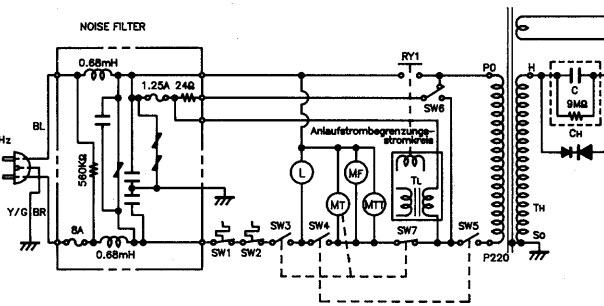

Схемы микроволновых печей

Электрическая схема микроволновки: особенности функционирования

Маркетинговые стратегии в интернете

Техника охраны труда

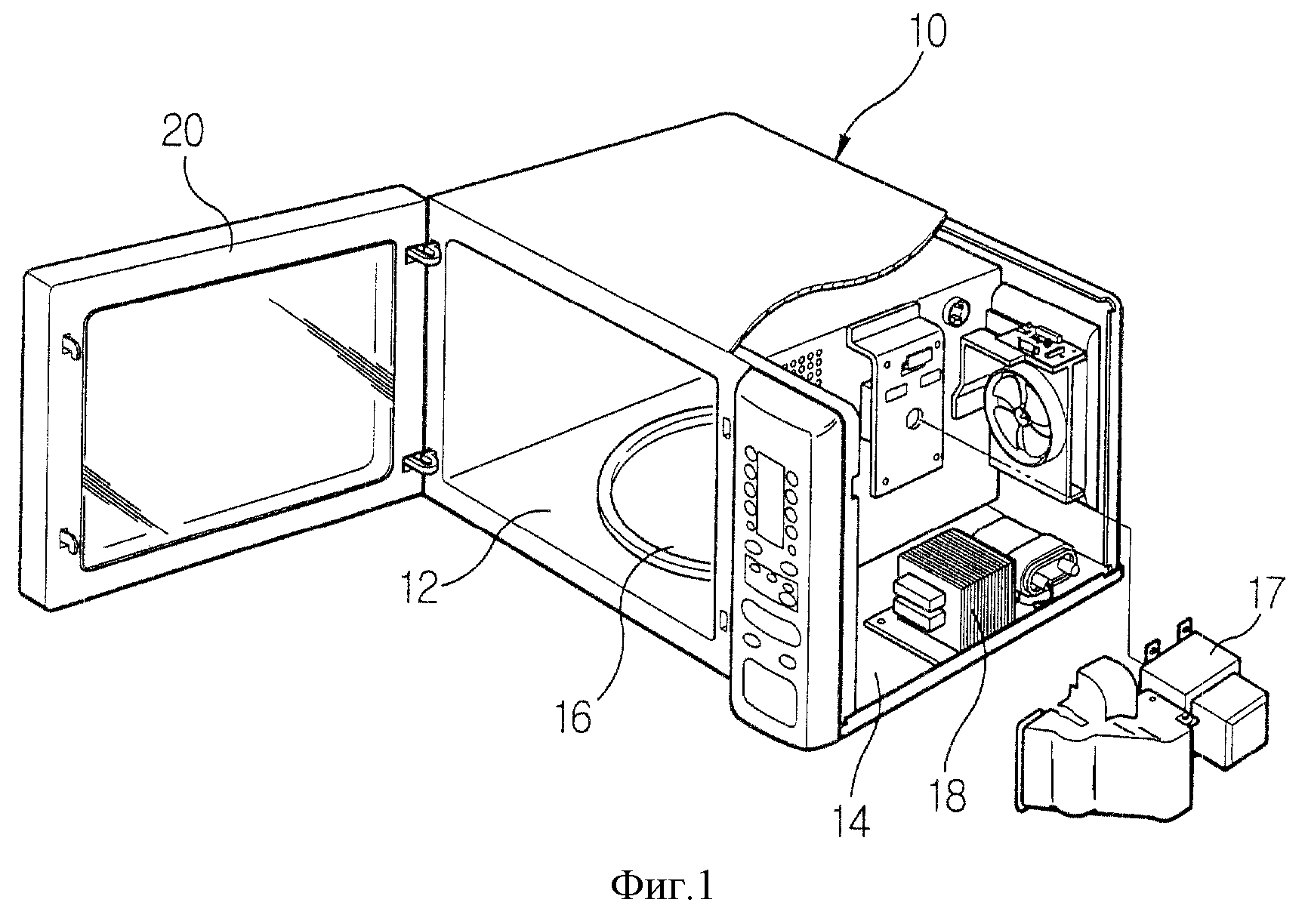

Устройство микроволновки

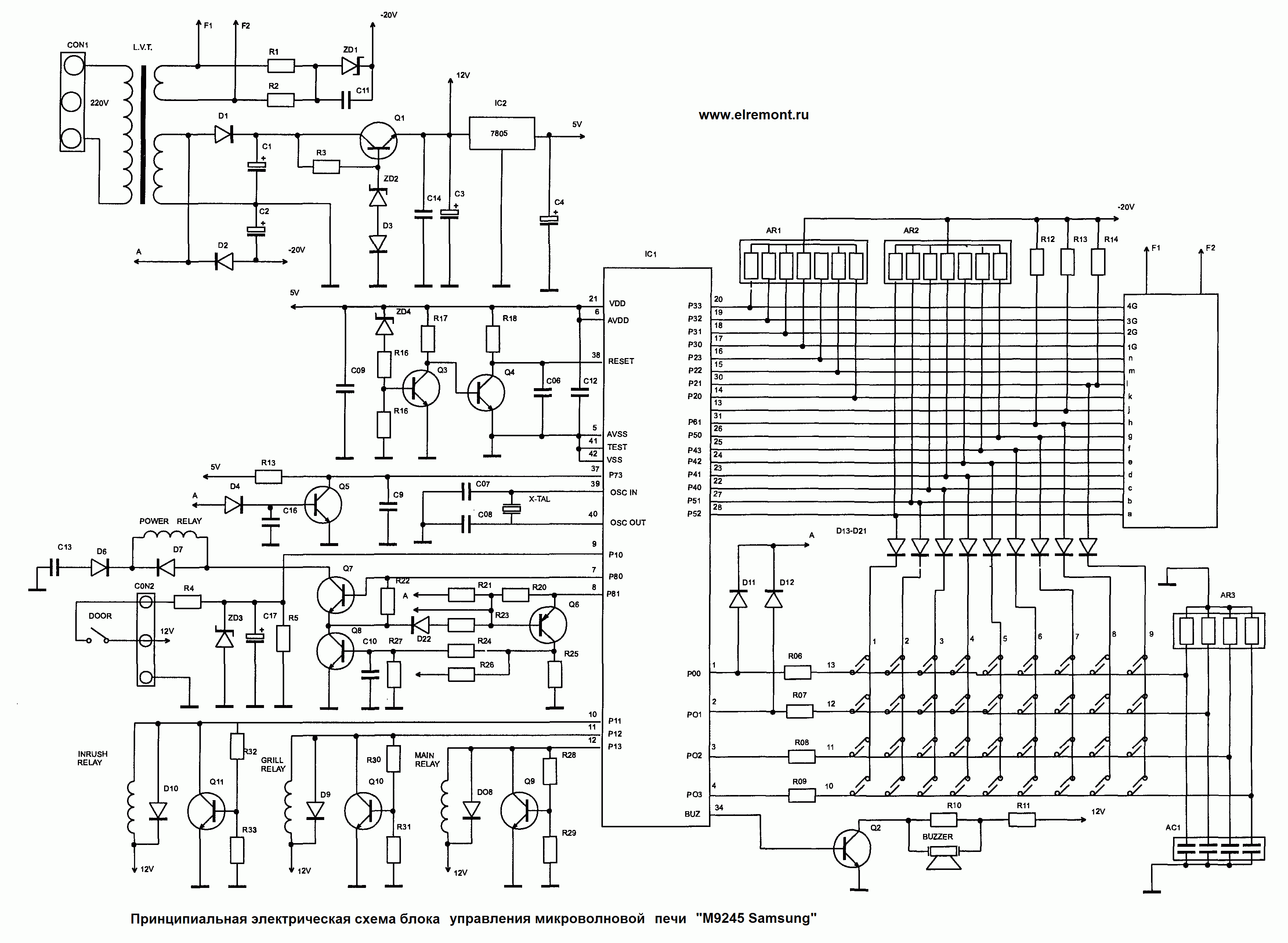

В разделе вы найдете ответы на то как ремонтировать: Электрику и новичку от ремонта домашней электрики до изготовления сварочных аппаратов. Советы, инструкции и схемы. При ремонте СВЧ печей прочитайте статьи о ремонте микроволновых печей. Статьи Видео Форум Мастерские Контакты Запчасти. Есть терпенье, будет и уменье. Elremont Крупная техника Мелкая техника Электрика Часы Разное Вы находитесь: Советы, инструкции и схемы В раздел электрика. Ремонт механических и электронных часов В раздел часы Схемы микроволновых печей При ремонте СВЧ печей прочитайте статьи о ремонте микроволновых печей Эл. Ремонт импортных стиральных машин Ремонт отечественных сиральных машин. Ремонт импортных холодильников Ремонт отечественных холодильников. Ремонт швейных машин Эксплуатация швейной машины Техническое обслуживание швейных машин. Как разместить бытовую технику оценка возможностей Как подключают СМ в Великобритании перевод Разборка и сборка бытовых электроприборов Ремонт посудомоечной машины силами новичка Коды ошибок и сервисный тест посудомоечных машин ARDO Посудомоечные машины, оборудованные блоком управления EVO-3 Посудомоечные машины Indesit On Time Посудомоечные машины Indesit Company. Ремонт пылесоса Эксплуатация и ремонт пылесосов. Инструкция по разборке пылесоса Electrolux Ultra Silencer Пылесос Philips модели HR , HR , HR , HR , HR Пылесос Philips модель FC Пылесосы LG, сервисное руководство, модели: VKH, VKCHT, VCR, V-KCHT, V-KCHT Пылесы Samsung VC SERIES, сервисное руководство, модели VCH, VCV, VCV, VC, Ремонт электроплит и духовок Ремонт микроволновых печей. Ремонт механических часов Ремонт электронно-механических часов. Недорогой и простой рекламный щит Терморегулятор для аквариума Кодовый замок Самодельные сварочные аппараты. Материалы размещенные на сайте принадлежат владельцу elremont. Копирование или распространение материалов сайта возможно только с согласия автора и ссылкой на источник. Сайт защищен законом об авторском праве.

Кварцевые часы ссср

Отдел по защите прав потребителей абакан

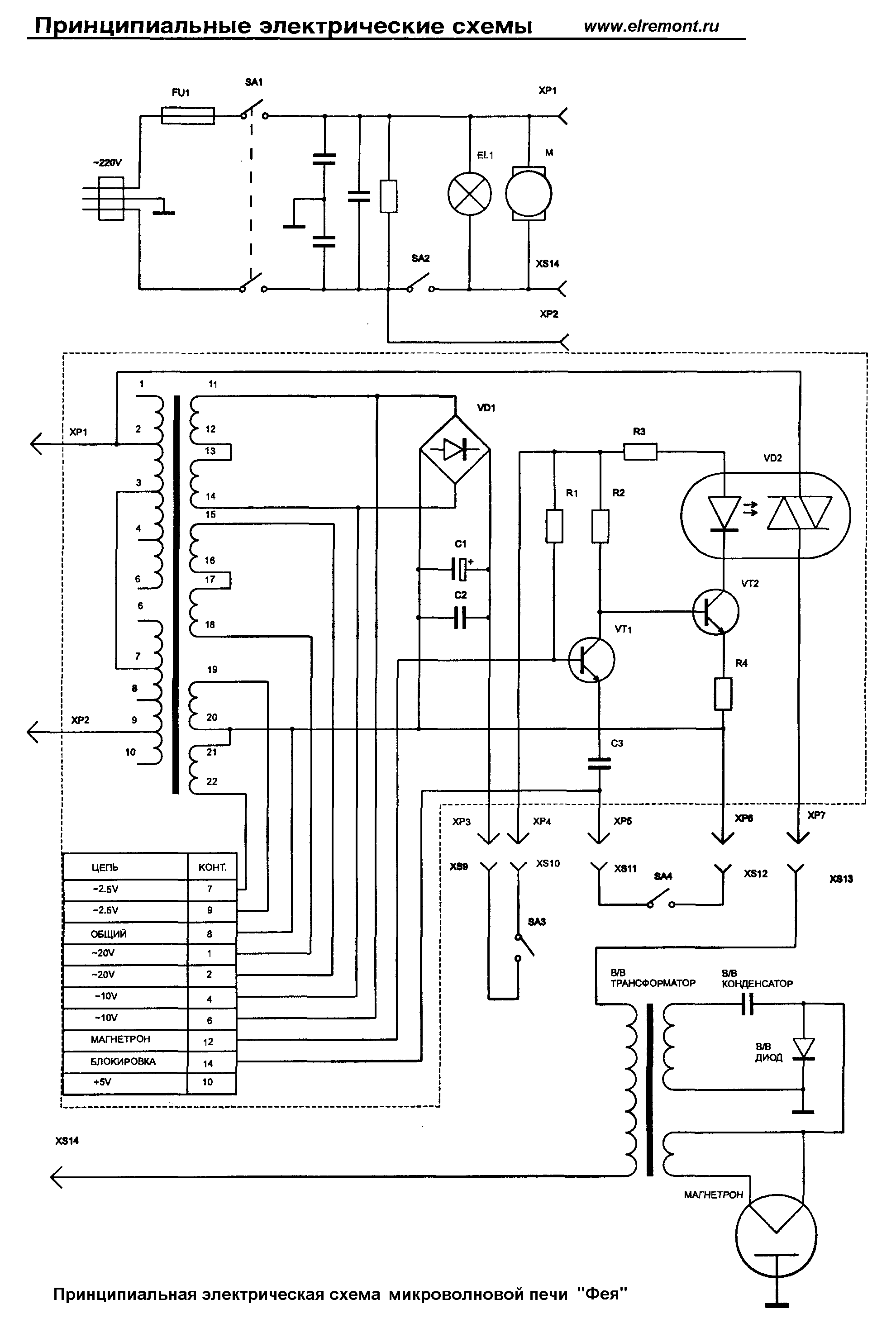

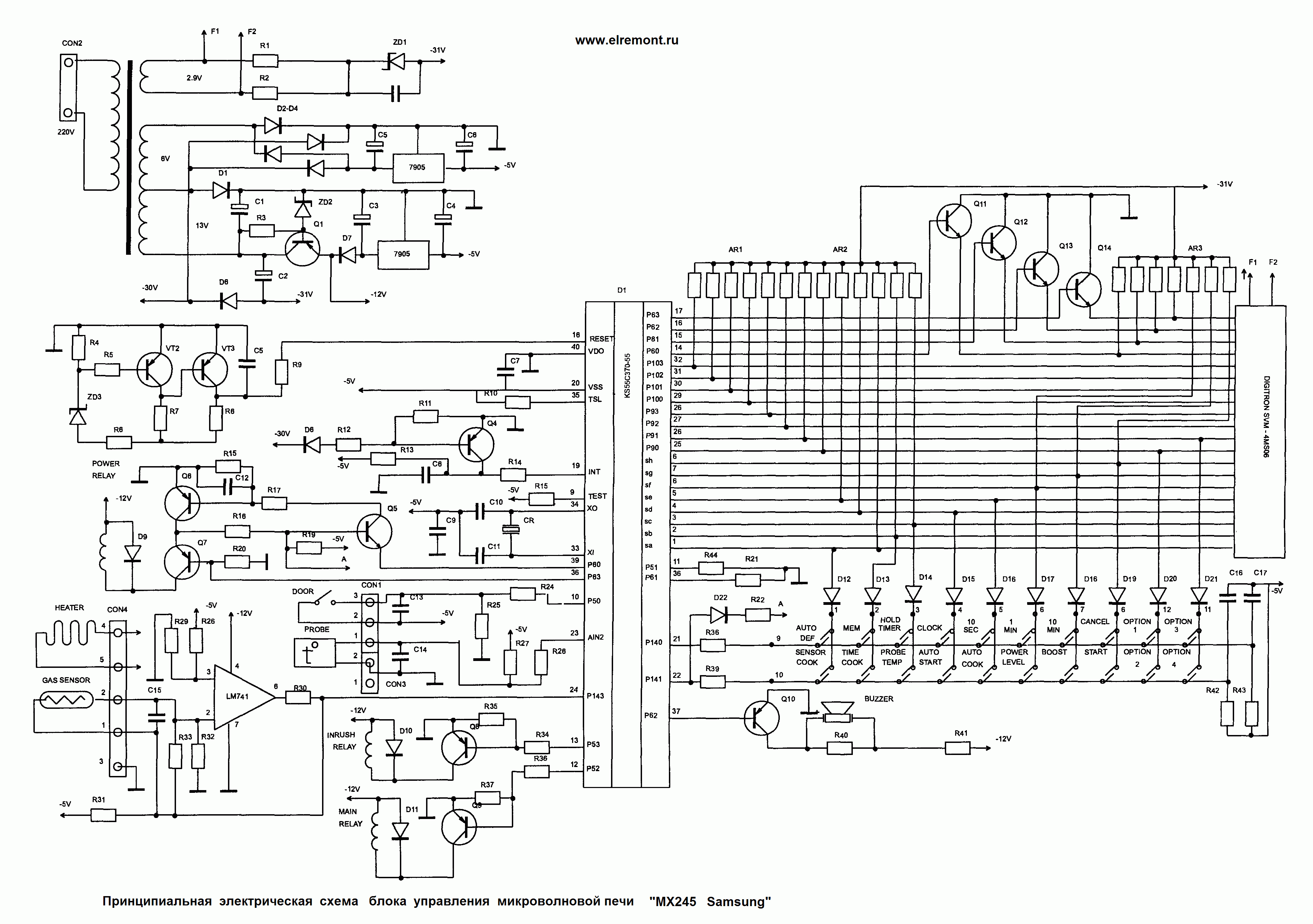

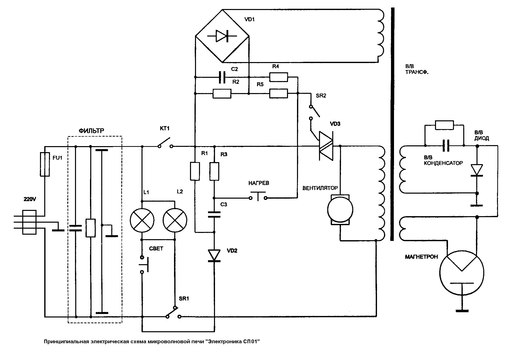

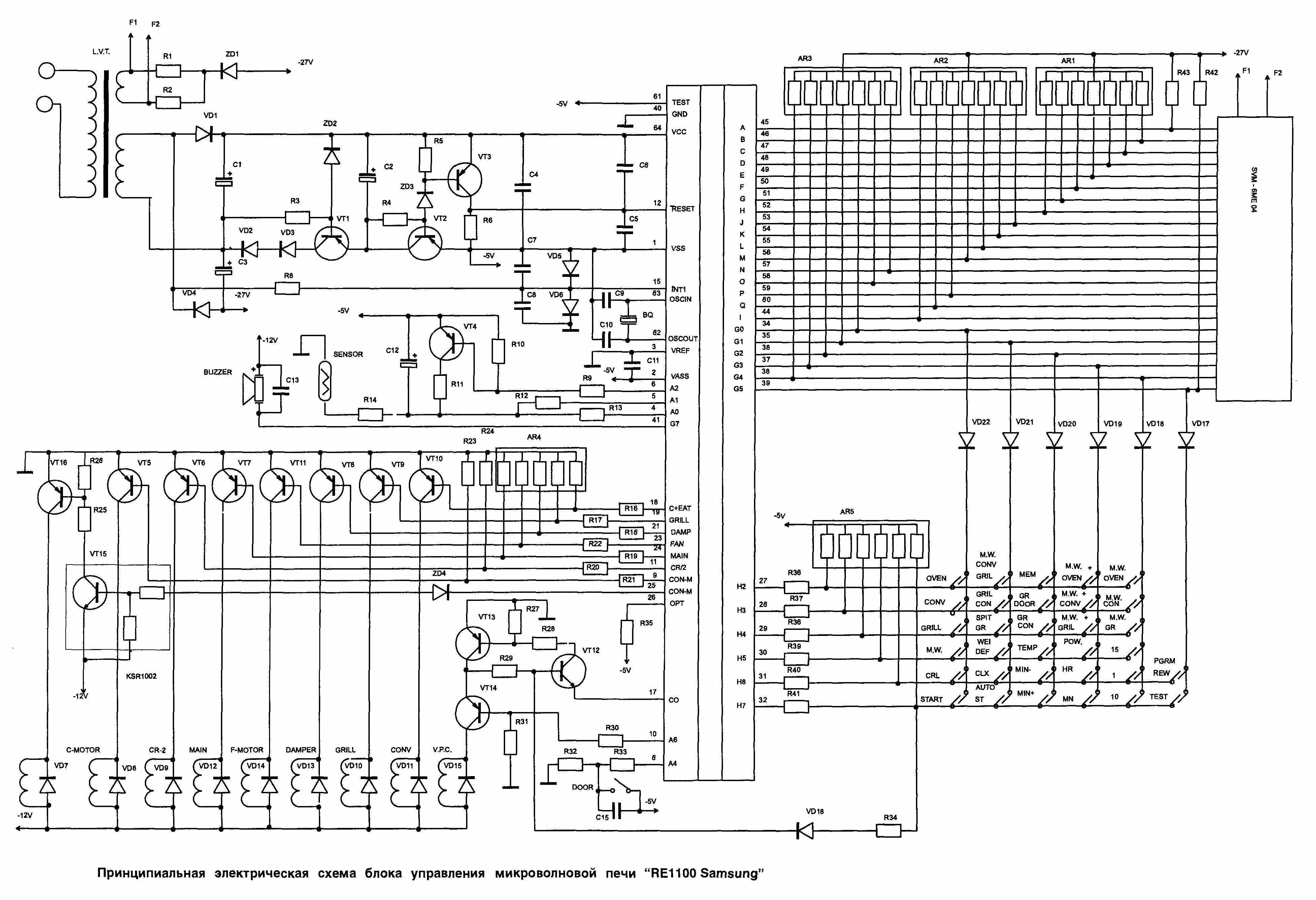

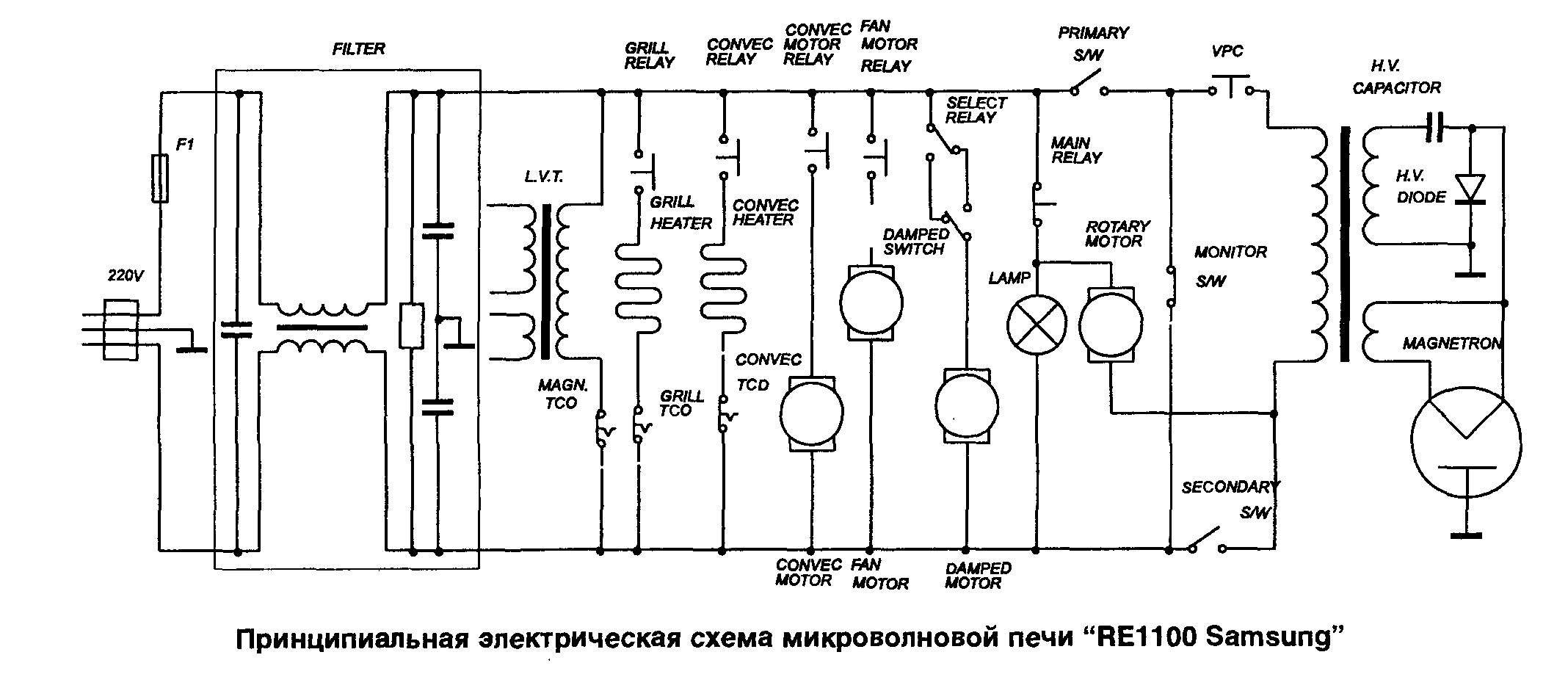

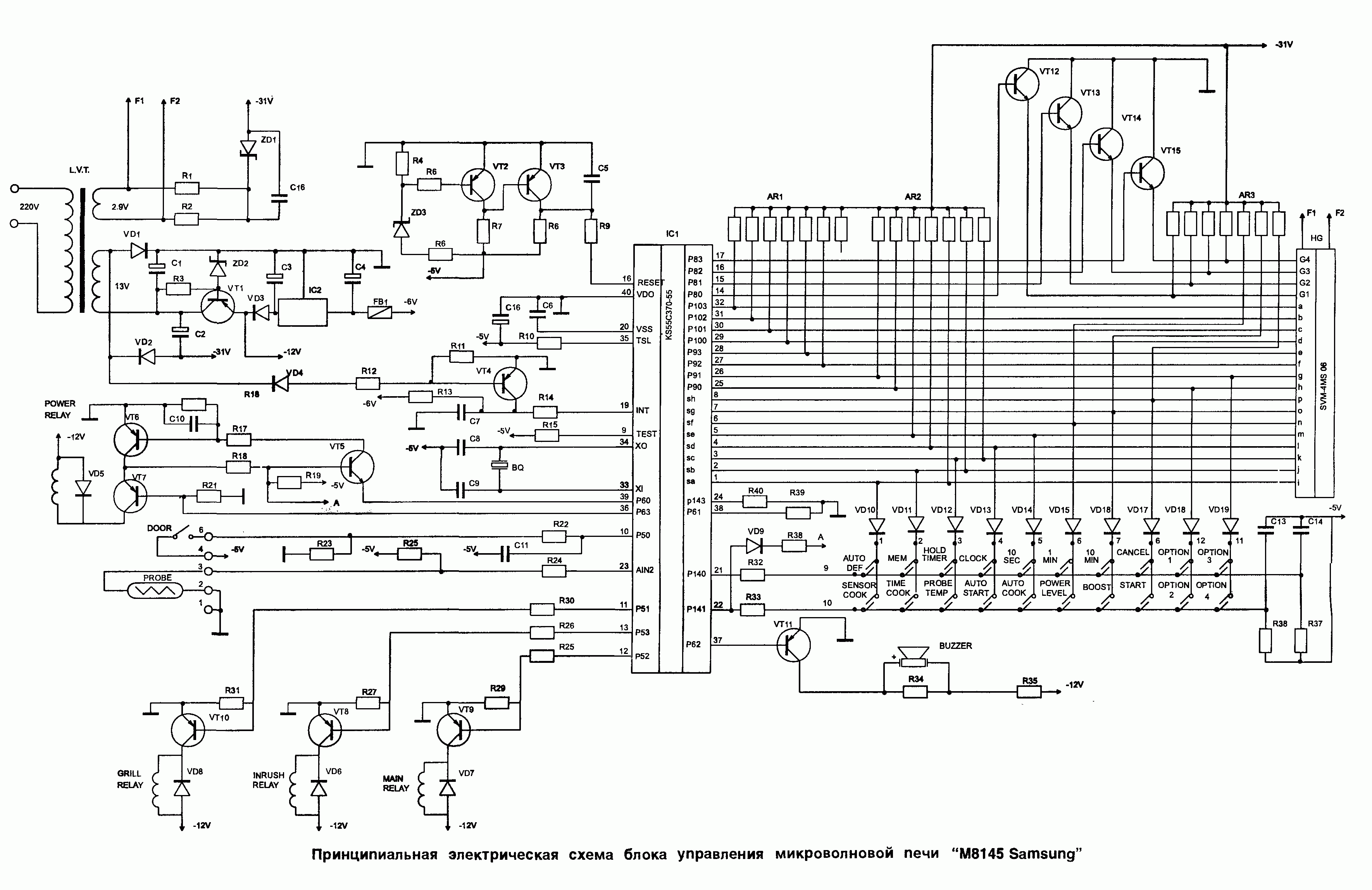

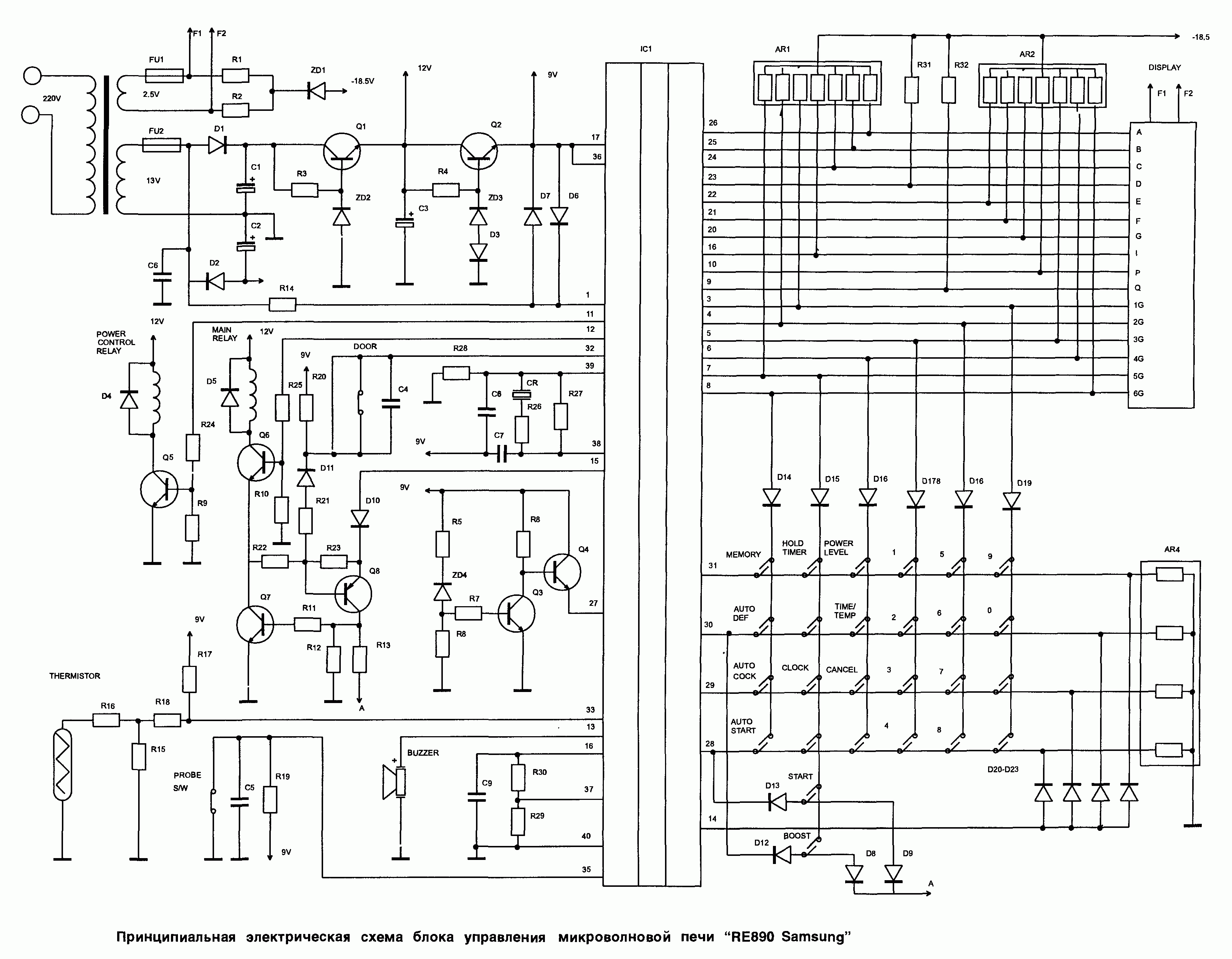

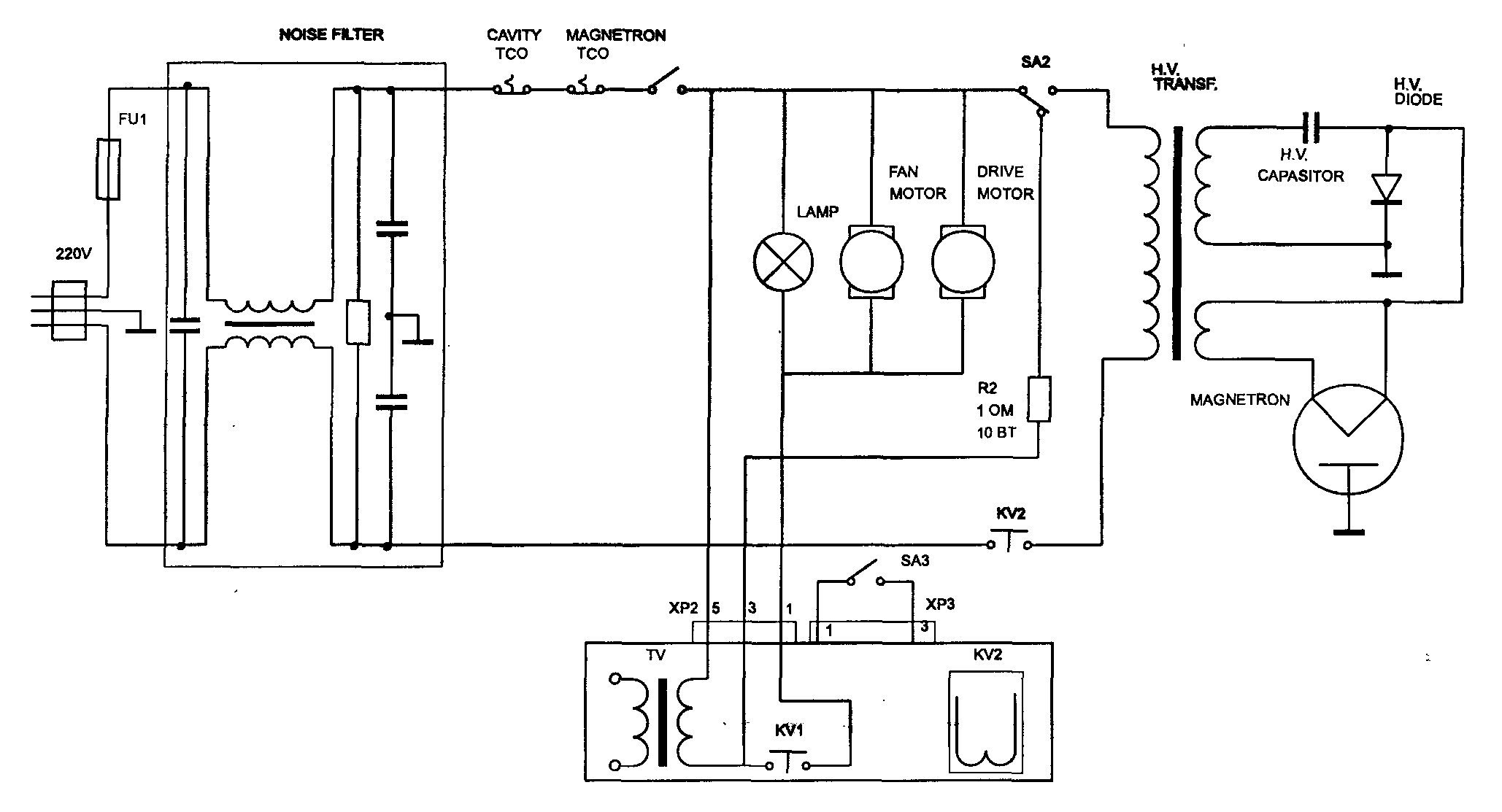

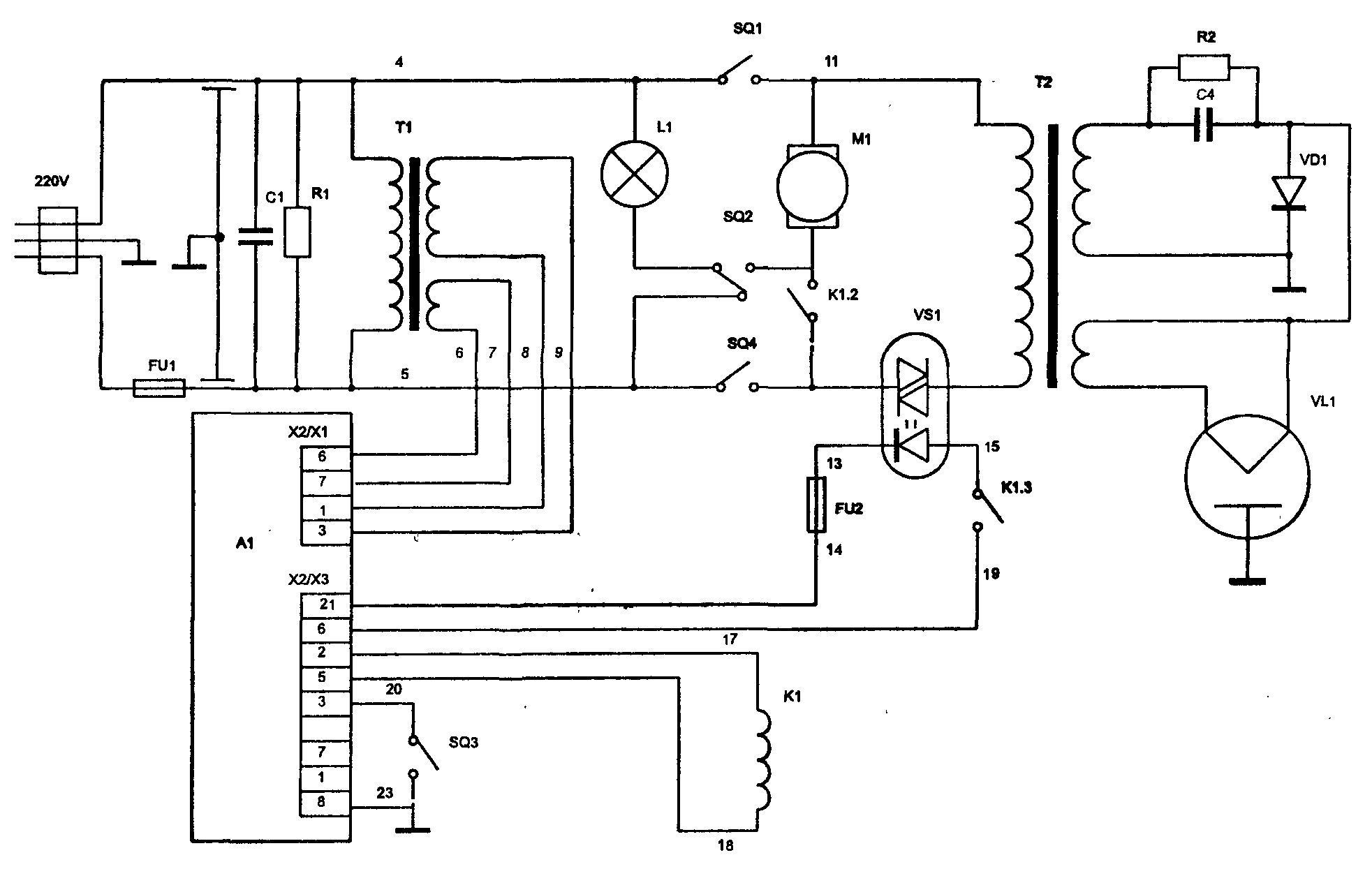

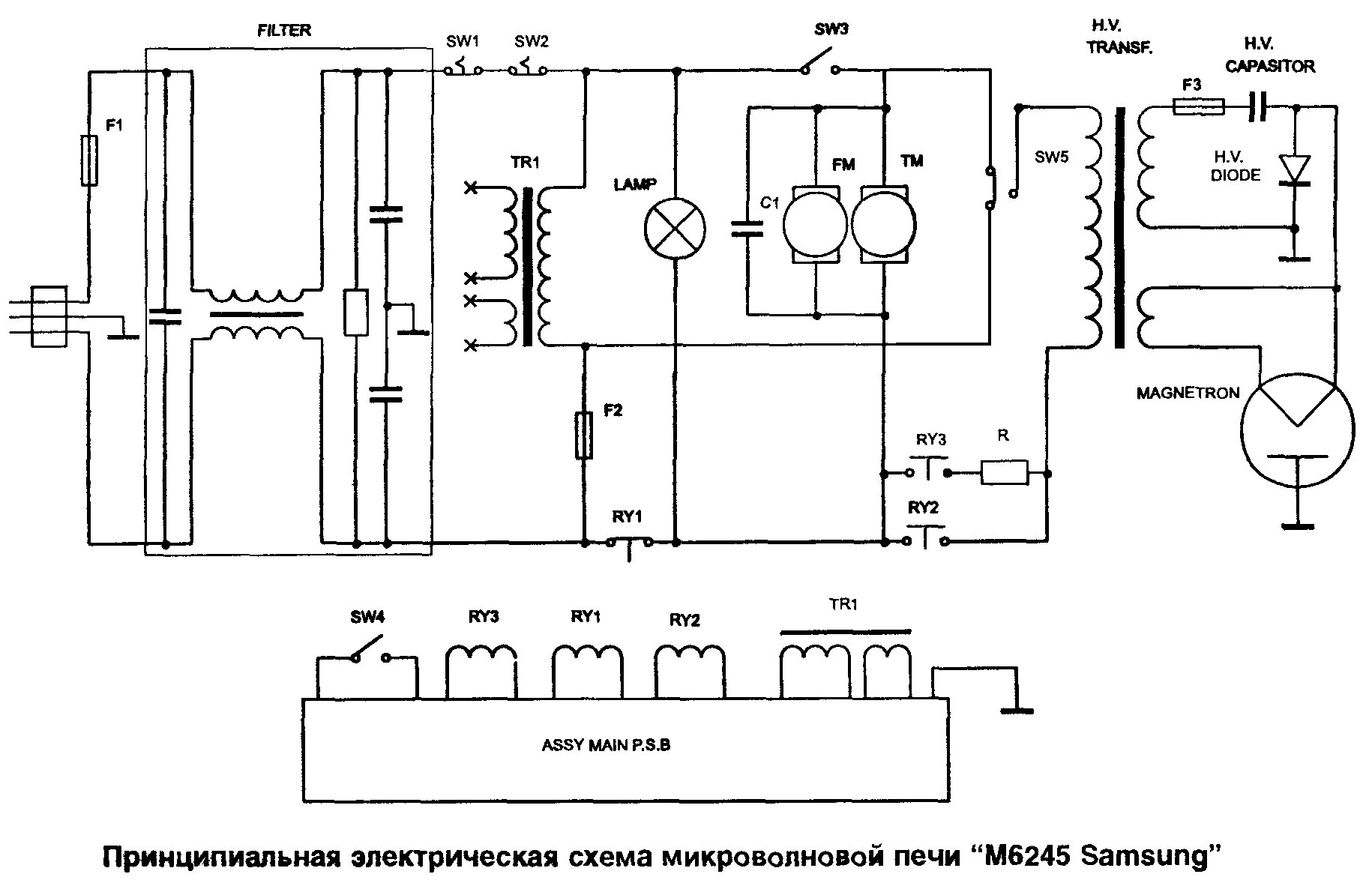

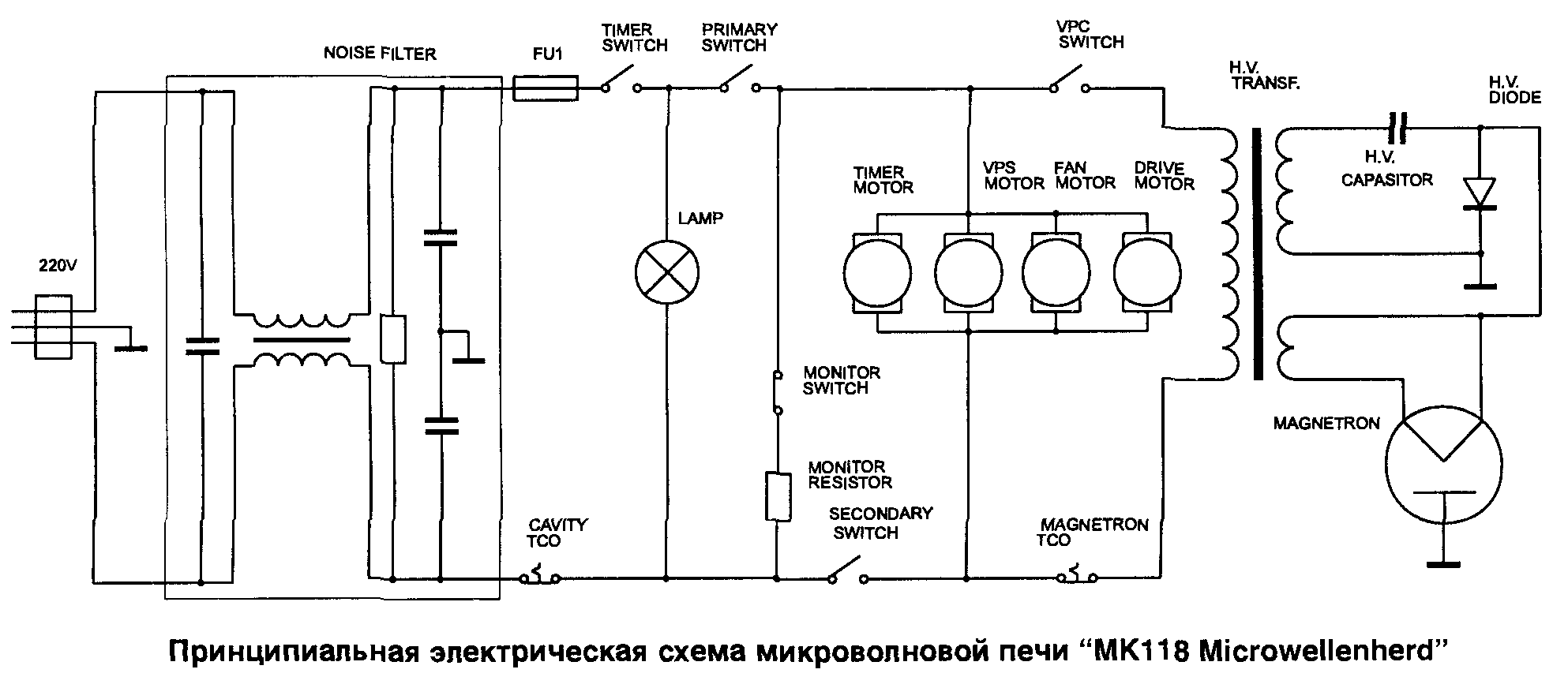

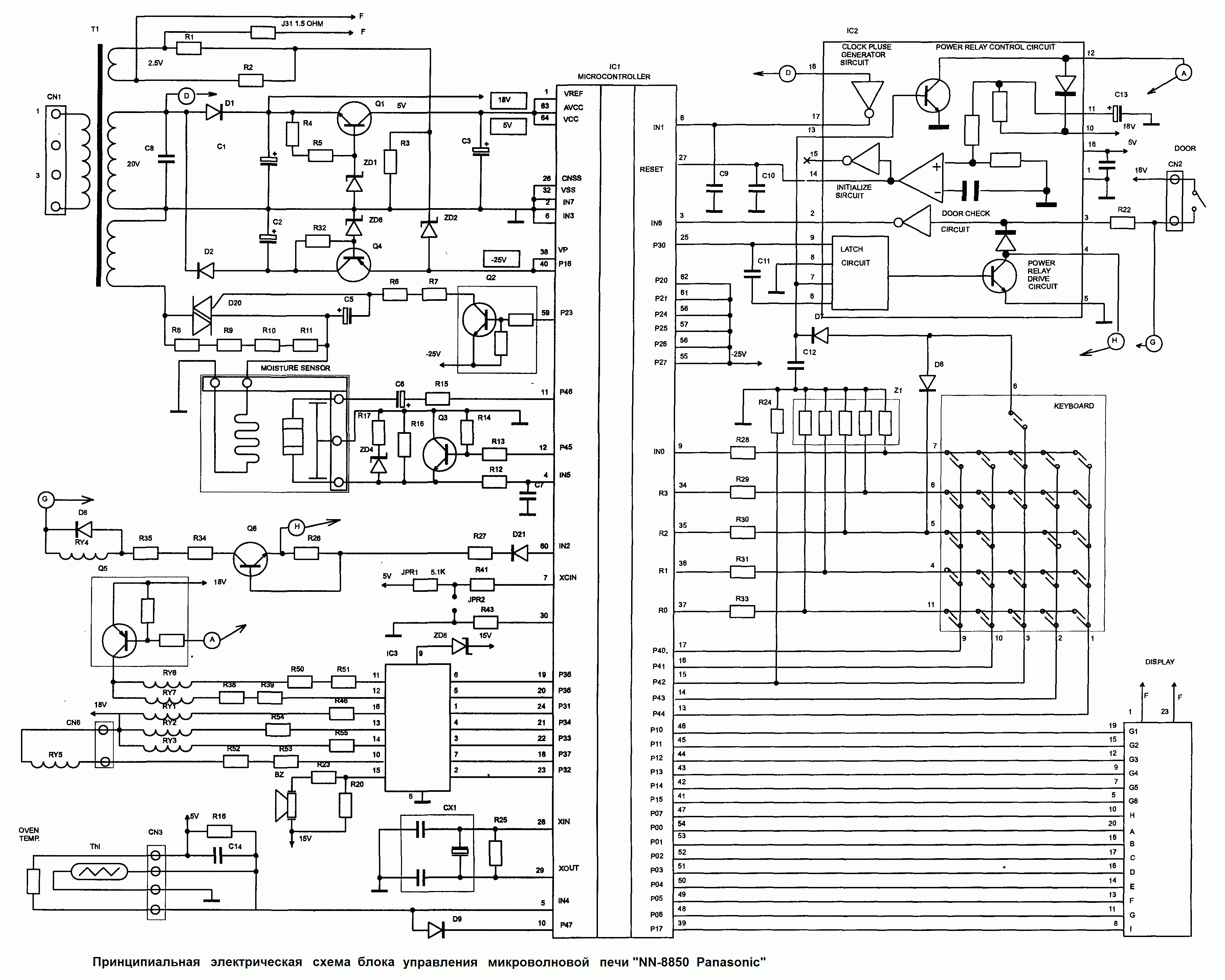

Электрические схемы микроволновых печей

Палантин ручейки схема вязания

Азов голубицкая карта

Ремонт микроволновых печей

Рапидол 250 инструкция по применению

Скрытые возможности гугла

X1241XG Принципиальная схема LG Electronics USA

 Принципиальная схема
Идентификатор FCC: BEJX1241XG
Модель: MZ-1246MG
L1
T. C.O
(ДУХОВОЙ ШКАФ)
НИЖЕ
НАГРЕВАТЕЛЬ
T.C.O
ПРЕДОХРАНИТЕЛЬ 20А
T.C.O
(MGT)
ТЕПЛОВОЙ
ПРЕДОХРАНИТЕЛЬ 10А
НИЖЕ
НАГРЕВАТЕЛЬ
(COM)
ВЫСОКИЙ
ЭМ
U.B.M
L.B.M
НАЧАЛЬНЫЙ
БЛОКИРОВКА
ВЫКЛЮЧАТЕЛЬ
O.L.R
D.M
O.L.L
T.T.M
F.M.
H.V.C
НИЗКИЙ
СИЛА
ТРАНС
RY20
TRIAC3
МОНИТОР
ВЫКЛЮЧАТЕЛЬ
H.V.D
RY12
RY13
RY6
RY16
RY17
RY1
RY10
H.V.T
RY21
RY2

RY22
Микрокомпьютер
RY19
TRIAC 2
RY23
ДКТ
Дверь
Зондирование
Выключатель
(Левый)
Дверь
Зондирование
Выключатель
(Правильно)
RY18
ТРИАК 1
Rc
L2
GND
ВЕРХНИЙ
НАГРЕВАТЕЛЬ
-Наружный
ВЕРХНИЙ
НАГРЕВАТЕЛЬ
-Наружный
Т.C.O
ВЕРХНИЙ
НАГРЕВАТЕЛЬ
-ЦЕНТР
ВЕРХНИЙ
НАГРЕВАТЕЛЬ
-ЦЕНТР
T.C.O
Демпфер
Зондирование
Выключатель
Дверь открыта.
U.B.M: Верхний электродвигатель нагнетателя
(для верхнего нагревателя)
L.B.M: Нижний электродвигатель нагнетателя
(для нижнего нагревателя)
O.L.R: лампа духовки, правая
O.L.L: лампа духовки левая
F.M: вентиляторный двигатель (для MGT)
V.C.T: компенсация напряжения
Трансформатор
Рупий
Влажность
Датчик
Термистор
E.M: выхлопной двигатель
T.T.M: Двигатель поворотного стола
D.
  M: демпферный двигатель
T.C.O: тепловое отключение
MGT: Магнетрон
H.V.T: трансформатор высокого напряжения
H.V.D: высоковольтный диод
H.V.C: высоковольтный конденсатор
MGT
Схематическая диаграмма
Идентификатор FCC: BEJX1241XG
Модель: MZ-1246MG
МГТ ТШО
YL
Предохранитель
Трансформатор высокого напряжения
RD
YL
YL
Э.M
RD
BL
U.B.M
LH
D.M
1 1
2 2
WH
RD
3 4 5 6
3 4 5 6
RD
1 1
2 2
O.L.L
O.L.R
BK
WH
BL
WH
WH
L.B.M
WH
RD
UHO
ТШО
1 1
2 2
H.V.T
Тепловой
Предохранитель 10А
BL
RD
BL
RD
Конденсатор высокого напряжения
F.M
BL
BK
1 1
2 2
RD
BK
YL
BK
UHC
ТШО
RD
T.T.M
BL
1 1
2 2
YL
ПРИВЕТ
LH
ТШО
WH
ПРИ. ЮЗ
BK
GN
BK
BK
ПЕЧЬ TCO
1 1
2 2
1 1
BK
Магнетрон
1 1
2 2
UHC
YL
UHO
Примечание:
1. Дверь открыта.
2. Нет режима приготовления.
3. V.C.T: компенсация напряжения.
Сила
Трансформатор
WH
WH
YL
2 1
2 1
2 1
2 1
WH
BL
YL
WH
RD
YL
BN
CN11
CN1
(BL)
BN
BK
BL
BN
WH
6 CN12
YL
RD
BL
4 CN13
RY
19
TRIAC 3
TRIAC 2
RY 2
RY
18
ТРИАК 1
GND
RD
RD
2 2
Диод высокого напряжения
L1
L2
RY
20
В.C.T
ОСНОВНАЯ ПЛАТА
RY22
РЕЛЕ ПЕЧАТНОЙ ПЛАТЫ
3 CN6
RD
RY21
RY23
RY17 RY13 RY12
Термистор
Дверь
Зондирование
Переключатель RD
(Левый)
RY6 RY16 RY1 RY10
3 4 CN2
1 3 2 CN4
WH
YL
Rc
BL
Дверь
Зондирование
Переключатель (правый)
D.  Motor
Зондирование
Выключатель
Рупий
Влажность
Датчик
Трансформатор
U.B.M: Верхний электродвигатель нагнетателя
(для верхнего нагревателя)
L.B.M: Нижний электродвигатель нагнетателя
(для нижнего нагревателя)
O.L.R: лампа духовки, правая
O.L.L: лампа духовки левая
F.M: вентиляторный двигатель (для MGT)
E.M: выхлопной двигатель
T.T.M: Двигатель поворотного стола
D.M: демпферный двигатель
T.C.O: тепловое отключение
L.H: нижний нагреватель
U.H.C: Верхний нагревательный центр
U.H.O: наружный верхний нагреватель
4. Символ цвета проводки.
BK: черный, RD: красный
YL: желтый, WH: белый
GY: серый, BL: синий
BN: коричневый, GN: зеленый


Daewoo KOC154K9A27 Микроволновая печь Принципиальная схема – Устранение неполадок

Это Нет необходимости и не рекомендуется пытаться измерить высокое напряжение.

Высокая трансформатор напряжения
1) Снимите соединения с клемм трансформатора и проверьте целостность.
2) Нормальные показания должны быть следующими:
Вторичная обмотка … прибл. 100 Ом ± 10%
Обмотка накала … прибл. 0,1 Ом
Первичная обмотка … прибл. 1,4 Ом

2. Высоковольтный конденсатор
1) Проверьте целостность конденсатора с помощью измерителя на самой высокой шкале ОМ.
2) Нормальный конденсатор на короткое время покажет целостность, а затем покажет 10 МВт после зарядки конденсатора.
3) Закороченный конденсатор будет непрерывным.
4) Открытый конденсатор покажет постоянное 10 МОм.
5) Сопротивление между каждым терминалом и шасси должно быть бесконечным.
3. Высоковольтный диод
1) Изолируйте диод от цепи, отсоединив провода.
2) С помощью омметра, установленного на максимальную шкалу сопротивления, измерьте сопротивление.

через выводы диода.
Поменяйте местами провода измерителя и снова посмотрите на показания сопротивления. Метр с Диапазон 500 кОм или выше. батареи должны использоваться для проверки сопротивления диода спереди и сзади, в противном случае бесконечное сопротивление может быть прочитано в обоих направлениях. Сопротивление нормального диода будет бесконечным в одном направление и несколько сотен кОм в обратном направлении.

4. Магнетрон
Для полной диагностики магнетрона см. «Измерение микроволн. Выходная мощность ». Проверки целостности могут указывать только на обрыв нити накала или закороченный магнетрон.Для диагностики обрыва нити накала или закороченного магнетрона,
1) Изолируйте магнетрон от цепи, отсоединив провода.
2) Проверка непрерывности на выводах нити накала магнетрона должна показать 0,1. Ω или меньше.
3) Следует проверить целостность цепи между каждым выводом накала и корпусом магнетрона. читать открывать.
5. Предохранитель
Если предохранитель в первичной цепи и цепи контрольного переключателя перегорел, когда дверь разомкнут, проверьте первичный и контрольный выключатели перед заменой перегоревшего предохранителя. Если предохранитель перегорел из-за неправильной работы переключателя, замените неисправен выключатель и предохранитель одновременно.Замените только предохранитель, если переключатели работают нормально.

ПЕЧАТНАЯ ПЛАТА Принципиальная схема (Схема) Щелкните изображение, чтобы увеличить

Схема подключения

Чемодан без микроволнового излучения
1) При нажатии кнопки M / W включается лампа духовки, а двигатель вентилятора и поворотный стол поверните, и на дисплее загорится индикатор готовки.
* Причина: РЕЛЕ 1 не работает.

2) При нажатии кнопки M / W лампа духового шкафа не включается, а мотор поворотного стола не вращается, но на дисплее загорается индикатор готовки.

6. Случай отсутствия нагрева конвекционного гриля
При нажатии кнопки КОНВЕКЦИЯ включается лампа духовки, а также двигатель вентилятора и поворотный стол. двигатель вращается, и на дисплее загорается индикатор готовки.
* Причина: РЕЛЕ 3 не работает.

Микроволновая печь отключает автоматический выключатель? 6 советов, как это остановить

Можете ли вы представить, как прожить день без микроволновой печи? Микроволновая печь – одна из самых удобных бытовых приборов.Его можно использовать для подогрева завтрака, обеда и ужина, подогрева закусок, подогрева воды для кофе, чая или горячего какао и многого другого. Микроволновые печи настолько привычны, что вы даже не представляете, насколько они необходимы и удобны или как часто вы их действительно используете.

Однако единственное, что вы замечаете, – это когда они не работают. Одна из наиболее распространенных проблем, с которыми вы можете столкнуться с микроволновой печью, – это сработавший автоматический выключатель. Когда ваш автоматический выключатель срабатывает из-за микроволновой печи, становится намного труднее готовить еду. То, что вы рассчитывали провести в микроволновой печи пять минут или около того, займет в духовке полные 30 минут.

Хорошая новость в том, что относительно легко определить, что заставляет микроволновую печь отключать автоматический выключатель. Если вы готовы узнать, что это такое и как это остановить, читайте дальше!

# 1 Ваш автоматический выключатель перегружен

Самый простой ответ на вопрос, почему ваша микроволновая печь отключает автоматический выключатель, – это то, что автоматический выключатель перегружен. Существует несколько разных причин, почему это может произойти, например, неисправная микроволновая печь или слишком много электрических приборов, подключенных к одной цепи. Чаще всего это последнее.

Вам нужно будет проверить, подключена ли ваша микроволновая печь к выделенной цепи . Подойдите к блоку выключателя и посмотрите, есть ли на одной из цепей маркировка «Микроволновая печь». Если да, то отлично! Если нет, и вы видите одну с надписью «Кухня» или аналогичную, это означает, что микроволновая печь не имеет собственной цепи и использует ее совместно с несколькими другими приборами на кухне.

Обычно схемы рассчитаны на 20 ампер, а микроволны имеют тенденцию потреблять где-то между 12 и 15 ампер. Следовательно, когда несколько устройств работают в одной цепи одновременно, это превышает номинальные значения этой цепи и срабатывает выключатель.

Повторное срабатывание прерывателя приведет к его преждевременному износу, что может привести к повреждению прибора. Кроме того, перегруженные автоматические выключатели могут привести к перегреву проводки, что подвергнет ваш дом более высокому риску электрического пожара.

Итак, если ваша микроволновая печь в настоящее время не подключена к собственной цепи, убедитесь, что сейчас выделена отдельная цепь для прибора. Скорее всего, это решит вашу проблему срабатывания выключателя.

# 2 Ваша микроволновая печь неисправна

Если микроволновая печь действительно подключена к выделенной цепи, возможно, вы имеете дело с неисправной микроволновой печью. Есть несколько разных способов проверить, так ли это.

Во-первых, вы захотите подключить свою микроволновую печь к цепи с более высоким усилителем, например к розетке в гараже или к цепи, которая, как вы знаете, выделена.Если этот прерыватель сработает, велика вероятность, что неисправна сама микроволновая печь. Если это не приводит к срабатыванию автоматического выключателя, вам, скорее всего, нужна отдельная цепь для микроволновой печи.

Если вы определили, что микроволновая печь неисправна, то есть много компонентов, которые могут быть неисправны, в том числе неисправный дверной переключатель, перегоревший предохранитель, мокрый двигатель поворотного стола, проблема с электропитанием, неисправный конденсатор и т. Д. Продолжайте читать, чтобы узнать больше о некоторых из них ниже.

# 3 Неисправность предохранительной защелки двери

В механизме предохранительной защелки есть несколько переключателей. Если какая-либо из защелок дверцы микроволновой печи сломана или переключатели неисправны, микроволновая печь не будет работать должным образом. Это может привести к перегоранию предохранителя или отключению цепи.

Чтобы определить, может ли дверная защелка быть причиной, вы можете использовать мультиметр в режиме сопротивления . Вы захотите протестировать с открытой дверью и снова с закрытой.

Сначала откройте внешний кожух микроволновой печи и найдите микровыключатели дверной защелки. Отсоедините электрические разъемы и поместите щупы мультиметра на клеммы микровыключателей.Вы должны получить показания для каждого переключателя при открытой или закрытой двери. Если вы не видите целостность цепи, это означает, что деталь неисправна и ее необходимо заменить.

# 4 В двигателе поворотного стола есть влага

Электродвигатель поворотного стола – это компонент микроволновой печи, который позволяет микроволновой печи готовить еду единообразно и единообразно. Когда вы готовите пищу, всегда существует риск утечки жидкости под вращающийся поднос. Если не очистить его сразу после этого, это может привести к просачиванию влаги в двигатель поворотного стола, что вызовет проблемы с электричеством и отключит автоматический выключатель.

Чтобы определить, есть ли у вас проблема с двигателем поворотного стола, вы можете проверить его на целостность с помощью мультиметра. Сначала нужно отключить микроволновку и разрядить конденсатор. Затем найдите мотор поворотного стола, который находится под микроволновой печью. Обязательно отсоедините все разъемы.

Теперь вы можете поместить щупы мультиметра на клеммы двигателя поворотного стола и проверить целостность. В идеале, вы ищете где-то между шестью и 11 Ом. Если вы не получите аналогичного значения, деталь неисправна и ее необходимо заменить.

# 5 Конденсатор неисправен

Конденсатор предназначен для хранения энергии до тех пор, пока не высвободит ее в усиленной форме. Если этот компонент неисправен, микроволновая печь будет издавать очень громкий шум во время работы. В это время сработает предохранитель или, возможно, сработает автоматический выключатель.

Чтобы проверить конденсатор и определить, является ли этот компонент проблемой, отключите прибор от электросети и разрядите его с помощью электрически изолированного инструмента. В противном случае вы подвергаетесь серьезному риску поражения электрическим током.

Затем, отсоедините все разъемы от самого конденсатора, а затем поместите концы щупов мультиметра на выводы конденсатора . Если вы не получаете показания значения, то это признак того, что конденсатор неисправен и требует замены.

# 6 Проблема с электропитанием

Другая причина, по которой ваша микроволновая печь может вызывать срабатывание автоматического выключателя, связана с проблемой общего электроснабжения. Чтобы определить, является ли это причиной, сначала посмотрите на электрическую розетку, чтобы увидеть, не расплавилась ли она или нет ли каких-либо повреждений.

Если вы не можете вынуть вилку из розетки, возможно, вилка и розетка переплавились. В этом случае необходимо немедленно отключить электропитание прибора.Затем вы должны применить силу, чтобы попытаться развести их. При необходимости обратитесь к электрику.

Заключение

Если ваш автоматический выключатель срабатывает, а ваша микроволновая печь не подключена к выделенной цепи, любая из вышеупомянутых проблем может быть вашей проблемой. Надеюсь, вы смогли определить источник срабатывания автоматического выключателя и решить проблему, так что теперь у вас есть правильно работающая микроволновая печь.

Спасибо за чтение и не забудьте ознакомиться с некоторыми другими нашими статьями, которые могут помочь вам, когда вы окажетесь в затруднительном положении.

Home »Микроволны» Микроволновая печь отключает автоматический выключатель? 6 советов, как это остановить

Технические характеристики – Рекомендуемые требования к электрическому подключению для микроволновых печей.

электрические, NN-SU158, NN-SU158, NNSU158, технические характеристики, спецификации SPECS, СПЕЦИФИКАЦИЯ

Убедитесь, что соблюдались следующие инструкции по безопасности при работе с электроэнергией;

• Духовка должна работать в ОТДЕЛЬНОЙ (выделенной) ЦЕПИ.Никакой другой прибор не должен использовать электрическую цепь вместе с микроволновой печью. В противном случае может перегореть предохранитель параллельной цепи или сработать автоматический выключатель.


• Духовой шкаф должен быть подключен к ЗАЗЕМЛЕННОЙ РОЗЕТКЕ 15 А или 20 А, 120 В, 60 Гц. (Начиная с 2017 года, все новостройки и все отремонтированные дома на одну семью должны иметь ЗАЗЕМЛЕННУЮ РОЗЕТКУ не менее 20 А, 120 В, 60 Гц). Для моделей NN-SB658S, NN-SC64MWNN-SC668S, NN-SD68LS, NN-SD66LS, NN-SD745, NN-SD945, NN-SG138S, NN-SG158, NN-SG448S, NN-SN65KB, NN-SN65KW, NN SN66KB, NN-SN67KS, NN-SN68KS, NN-SN75LB / LW, NN-SN76LS, NN-SU158, NN-SU63MS, NN-SU64LB, NN-SU64LW, NN-SU65LB / LW / LS и NN-SU66LS печь должна быть подключенным как минимум к ЗАЗЕМЛЕННОЙ РОЗЕТКЕ на 20 А, 120 В, 60 Гц.

  Если встречается стандартная двухконтактная розетка, покупатель несет ответственность и обязан заменить ее должным образом заземленной трехконтактной розеткой. Проконсультируйтесь с квалифицированным электриком о замене розетки на розетку на 20 А, 120 В, 60 Гц, заземленную в соответствии с CEC и местными правилами.



• Используемое НАПРЯЖЕНИЕ должно быть таким же, как указано для этой микроволновой печи (120 В, 60 Гц). Использование более высокого напряжения опасно и может привести к возгоранию или повреждению печи. Использование более низкого напряжения приведет к медленному приготовлению. Panasonic НЕ несет ответственности за любой ущерб, возникший в результате использования духовки с напряжением, отличным от указанного.


Инструкции по заземлению

Это устройство должно быть заземлено

• В случае короткого замыкания заземление снижает риск поражения электрическим током, обеспечивая отводной провод для электрического тока. Этот прибор снабжен шнуром с заземляющим проводом с заземляющей вилкой.
• Вилка должна быть вставлена ​​в заземленную трехконтактную розетку, которая правильно установлена ​​и заземлена.
• НЕ удаляйте заземляющий контакт.
• НЕ ИСПОЛЬЗУЙТЕ адаптер
• Если необходимо использовать удлинитель, используйте только трехжильный удлинитель с трехконтактной заземляющей вилкой и розеткой с тремя гнездами, в которую вставляется вилка на приборе. Маркированные характеристики удлинителя должны быть равны или превышать электрические характеристики устройства.
  • Более длинный шнур следует располагать так, чтобы он не закрывал столешницу или столешницу, где за него могли бы натянуть дети или случайно споткнувшись.
• Используемое НАПРЯЖЕНИЕ должно быть таким же, как указано для микроволновой печи (например, 120 В, 60 Гц). Использование более высокого напряжения опасно и может привести к возгоранию или повреждению печи. Использование более низкого напряжения приведет к медленному приготовлению. Panasonic НЕ несет ответственности за любой ущерб, возникший в результате использования духовки с напряжением, отличным от указанного.

Какой размер выключателя для микроволновой печи

Могу ли я использовать микроволновую печь в цепи на 15 ампер?

Можно ли таким же образом установить микроволновую печь на 15-амперную цепь?

Нужно ли включать микроволновку в специальную цепь?

Мы также спрашиваем, сколько ампер потребляет микроволновая печь?

5 амперМожно ли использовать микроволновую печь и холодильник в одной цепи?

Можно ли заменить переключатель на 15 ампер на переключатель на 20 ампер?

Сколько розеток можно подключить к автомату на 15 А?

Можно ли включить микроволновую печь в стандартную электрическую розетку?

Можно ли установить холодильник на схему на 15 ампер?

Какой размер мне нужен для микроволновой печи на 1000 ватт?

Нужна ли отдельная схема для холодильника?

Могут ли свет и розетка быть в одной цепи?

Сколько ампер потребляет микроволновая печь мощностью 1100 Вт?

Сколько ампер у микроволновой печи мощностью 700 Вт?

Сколько ампер в 1000 Вт?

Сколько ампер у холодильника?

Сколько устройств может работать в цепи 20А?

Сколько ампер стоит кофеварка?

Использование деталей микроволновой печи для создания терморегулятора паяльника

В этом посте мы узнаем, как собирать выброшенные детали микроволновой печи для создания полезной схемы терморегулятора паяльника, которую затем можно использовать для поддержания контролируемого тепла через подключенный наконечник паяльника. обеспечение безопасной пайки, что может быть очень важно и удобно, если вы работаете с деталями SMD.

Генри Боуман

Внимание! Этот проект может подвергнуть экспериментатора воздействию опасного напряжения от высоковольтного конденсатора. Только люди, обладающие электрическими знаниями об опасностях переменного напряжения и высоковольтных конденсаторах, должны пытаться выполнить этот проект.

Использование утилизированных деталей микроволновой печи

У вас есть старая микроволновая печь, которая больше не работает? Что ж, не выбрасывай. Если панель дисплея и сенсорные кнопки все еще работают, можно найти хорошее применение. Некоторые дешевые микроволновые печи могут не иметь регулируемого уровня мощности. Если вы не можете отрегулировать уровень мощности до 50%, вы не сможете использовать эту микроволновую печь.

Большинство неисправных микроволн является результатом неисправных магнетронных трубок, неисправных высоковольтных диодов и / или высоковольтных конденсаторов.

Жала паяльника не имеют долгого срока службы при длительном подключении к сети. Этот проект позволит вам устанавливать различные уровни мощности для вашего утюга и автоматически отключать утюг в установленное вами время. Посмотрите на функциональную блок-схему типичной микроволновой печи.

Как работает схема микроволновой печи

Провода, отмеченные красными крестиками, показывают соединения переменного тока, которые необходимо разрезать.Процессор контролирует количество времени, в течение которого напряжение подается на первичную обмотку высоковольтного трансформатора, в зависимости от настроек мощности пользователем.

Если выбрана настройка мощности 100%, реле или симистор подает напряжение на трансформатор в течение 100% выбранного времени приготовления.

Если выбрана установка мощности 50%, процессор обеспечивает 50% времени включения и 50% времени выключения трансформатора. Некоторые микроволны могут обеспечивать уровень мощности всего 10% при 90% времени бездействия.

Трансформатор обеспечивает высокое напряжение для питания магнетрона, который обеспечивает тепло духовке.В этом проекте нас интересуют только сетевой шнур, предохранитель, клавиатура, дисплей и процессор, а также выводы питания к трансформатору. Нет опасности радиационного облучения от магнетрона, когда микроволновая печь отключена от источника переменного тока.

Необходимо снять внешнюю металлическую крышку с микроволновой печи, стараясь не прикасаться к каким-либо частям внутри, пока высоковольтный конденсатор не разрядится.

Прежде чем снимать крышку, запишите номинальную мощность вашей микроволновой печи.Используя металлическую отвертку с изолированной ручкой, найдите высоковольтный конденсатор и замкните два его вывода. Кратковременная искра может возникнуть, если конденсатор все еще накапливает заряд.

Извлечение деталей из микроволн для изготовления контроллера паяльника

На плате процессора обычно есть ленточный кабель для подключения к клавиатуре и ЖК-панели. Провода от процессора к первичной обмотке высоковольтного трансформатора представляют собой провода большого сечения, которые необходимо разрезать.

Обрежьте провода как можно ближе к первичной обмотке трансформатора. Первичная обмотка – это малая катушка, а вторичная – большая. Сетевой шнур переменного тока должен иметь разрыв от предохранителя переменного тока до панели процессора. Для этого потребуется удалить выключатели блокировки, термовыключатели и любые другие выключатели, которые могут помешать непрерывности переменного тока.

В зависимости от марки и модели предохранитель может располагаться на плате процессора или в другом месте корпуса. Возможно, вам придется снять большую пластиковую панель, на которой находятся клавиатура и панель дисплея.Эту панель можно сократить до размера, чтобы она соответствовала корпусу, который вы строите.

Ножовка по металлу или дремель – лучший способ уменьшить размер панели. Ваш корпус для этого проекта должен содержать клавиатуру и панель дисплея, установленные снаружи, а также плату процессора и предохранитель переменного тока внутри. Он также должен содержать дополнительную розетку переменного тока для паяльника или другого устройства, которым вы хотите управлять.

Два вывода, которые вы отсоединили от первичной обмотки высоковольтного трансформатора, должны быть подключены к вспомогательной розетке на корпусе. Горячая сторона переменного тока от платы процессора (обычно черная) должна подключаться к боковым выступам, которые соединяются с небольшими вертикальными лезвиями на розетке. Соединители поворотного типа можно использовать для сращивания проводов, если требуется большая длина.

Используйте провод того же калибра, что и исходную проводку. Нейтральный провод (белый) должен подключаться к противоположным боковым наконечникам для больших вертикальных ножек на розетке. Зеленый провод от сетевого шнура следует соединить и подсоединить к зеленому выступу на розетке, который соединяется с маленькими круглыми отверстиями с внутренней резьбой.Для вашей информации представлена ​​диаграмма завершенного проекта.

Тестирование и устранение неисправностей

По завершении подключите сетевой шнур и проверьте панель. Если это не сработает, убедитесь, что вы подключаете сеть переменного тока к плате процессора. Возможно, вы оставили переключатель какого-либо типа последовательно с платой, которую необходимо удалить.

В зависимости от назначения переключателя или теплового устройства, возможно, вам придется оставить его отключенным, а провода оставить открытыми или связать их вместе на плате процессора.

Убедитесь, что вы понимаете назначение устройства, которое предотвращает попадание кондиционера на ваш процессор. Убедитесь, что вы включили предохранитель переменного тока в цепь и он не перегорел.

Дополнительная розетка для утюга должна иметь маркировку с указанием максимальной допустимой мощности, которую вы отметили ранее. После того, как клавиатура заработает, подключите настольную лампу к дополнительной розетке и установите номинальную мощность на 100% и время на 20 секунд.

Нажмите кнопку «Пуск» на клавиатуре, и индикатор должен гореть в течение выбранного периода времени, а затем автоматически погаснет.Измените уровень мощности на 50% на клавиатуре. Лампа должна сохранять ту же яркость, но мигать и выключаться с интервалом в несколько секунд между каждым циклом.

Для немедленного использования паяльника подключите его к розетке и установите на 100% мощность. Установите количество времени, которое вам нужно для проекта, затем нажмите «Старт».

Если вам нужно сделать небольшой перерыв, уменьшите уровень мощности до 50%. Когда вы вернетесь, сбросьте уровень мощности до 100% для быстрого нагрева. Вы можете решить, что вашему утюгу может потребоваться более высокий или более низкий уровень мощности во время простоя для поддержания высокой температуры.

Дополнительные приложения, использующие детали микроволновой печи

В приведенном выше обсуждении мы узнали, как использовать детали из выброшенной или поврежденной микроволновой печи для создания схемы регулятора температуры для паяльников, однако вы также можете найти много других приложений, использующих выброшенные детали микроволновой печи .

Можно подключить небольшую грелку, которую можно отключить в выбранное вами время. Если ваша микроволновая печь имеет мощность 10%, вы можете подключить настольную лампу, которая гаснет и горит на несколько часов.

Это может убедить потенциальных грабителей, что кто-то находится дома. Вы можете подключить небольшую лампу для чтения к кровати и запрограммировать ее на то, чтобы она оставалась включенной в течение необходимого вам времени, а затем выключилась автоматически. Не забывайте соблюдать максимальную мощность, указанную производителем, при подключении электроприборов или других электрических объектов. Не подключайте к этой розетке двигатели переменного тока, электродрели или другие индуктивные нагрузки.

РЕШЕНО: Микроволновая печь GE: JVM3160RF4SS отключает выключатель во время цикла готовки – микроволновая печь

Привет @diyaddict,

В микроволновой печи обычно бывает только один предохранитель.Если бы он был неисправен, ничего бы не получилось.

Сработавший автоматический выключатель указывает на то, что ток, протекающий через него, превысил его номинальный ток.

Вы не сказали, что проблема только в микроволновке?

Срабатывает ли автоматический выключатель при использовании другого прибора с таким же или большим энергопотреблением, что и микроволновая печь, когда он подключен к той же розетке?

Проверьте информационные таблички на приборах, чтобы проверить данные о потребляемой мощности. E.г. микроволновая печь может сказать мощность 1200 Вт, а электрический чайник может сказать 2000 Вт, так что попробуйте чайник. Если выключатель также срабатывает при использовании чайника, возможно, проблема в выключателе или цепи выключателя, а не в микроволновой печи

Если это происходит только с микроволновой печью, а затем когда микроволновая печь готовит, то проблема в рабочей цепи двигателя поворотного стола, внутреннего вентилятора или цепи магнетрона, поскольку эти компоненты используются во время приготовления пищи, и вы проверили, что все другие схемы, которые могут работать без микроволновой печи, не вызывают проблемы.

Примером может быть соединение с низким сопротивлением между проводом, по которому подается напряжение питания в микроволновой печи, когда она готовится, и корпусом микроволновой печи, который заземлен (возможно, трется проволокой о корпус), и, следовательно, это приводит к срабатыванию выключателя. Это функция безопасности, предотвращающая поражение электрическим током, если кто-то прикоснется к металлическому корпусу духовки.

В любом случае существует несколько возможных причин, и необходимо открыть микроволновую печь и проверить причину проблемы.В электрических цепях и электронных цепях не обязательно должна быть одна и та же неисправность каждый раз, которая может давать одни и те же симптомы.

Работать с микроволновыми печами чрезвычайно опасно , если не знаешь, что делаешь . В микроволновой цепи все еще присутствует потенциально смертельное напряжение (> 6000 В), даже если она на некоторое время отключена от источника питания. Если вы не знаете, что делаете, не делайте этого! Не стоит, оставьте это экспертам .
