Ремонт СВЧ микроволновки своими руками, схема, устройство

Микроволновая печь (СВЧ-печь) – это бытовой электроприбор, предназначенный для быстрого размораживания, подогрева или приготовления водосодержащей пищи с помощью высокочастотного электромагнитного излучения частотой 2,45 ГГц.

В быту микроволновки начали применяться в 1962 году благодаря освоению серийного производства японской фирмой Sharp.

Отличительной особенностью работы СВЧ-печи является разогрев пищи по всему объему на глубину до 2,5 сантиметров со средней скоростью 0,5°C в секунду.

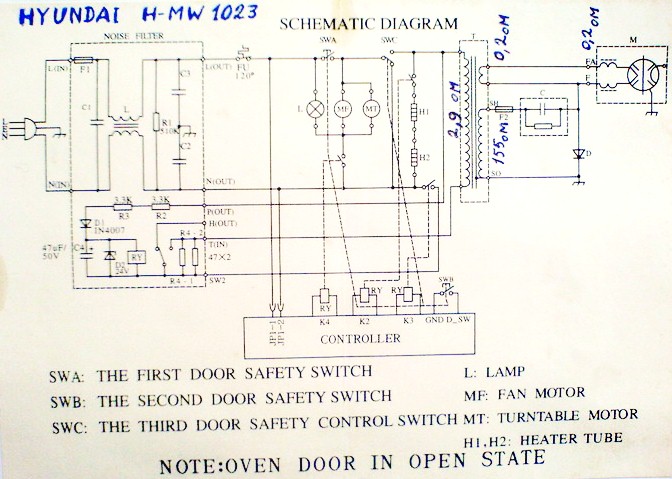

Электрическая схема, устройство и принцип работы

микроволновой печи

С розетки бытовой электропроводки питающее напряжение через вилку и шнур подается непосредственно на плату фильтра. Традиционного выключателя в СВЧ-печке нет.

Фильтр служит для подавления высокочастотных радиопомех, излучающих схемой печки, и на нем установлен в колодке трубчатый предохранитель F1 на ток от 8 до 12 А. Предохранитель перегорает, если в схеме произойдет короткое замыкание.

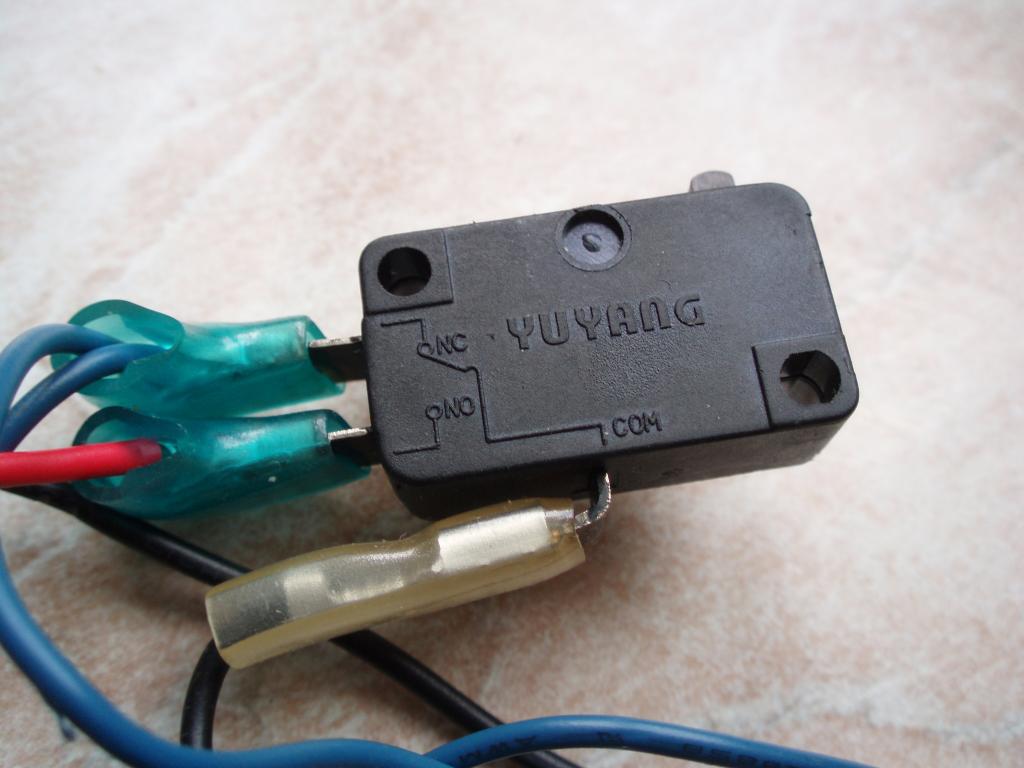

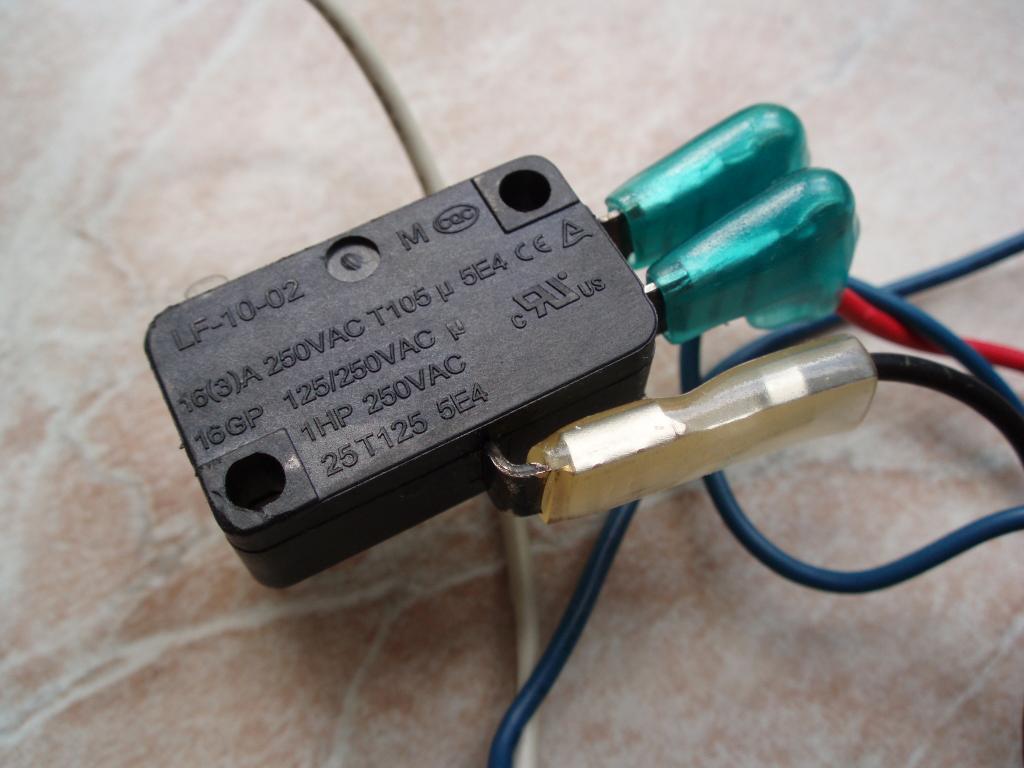

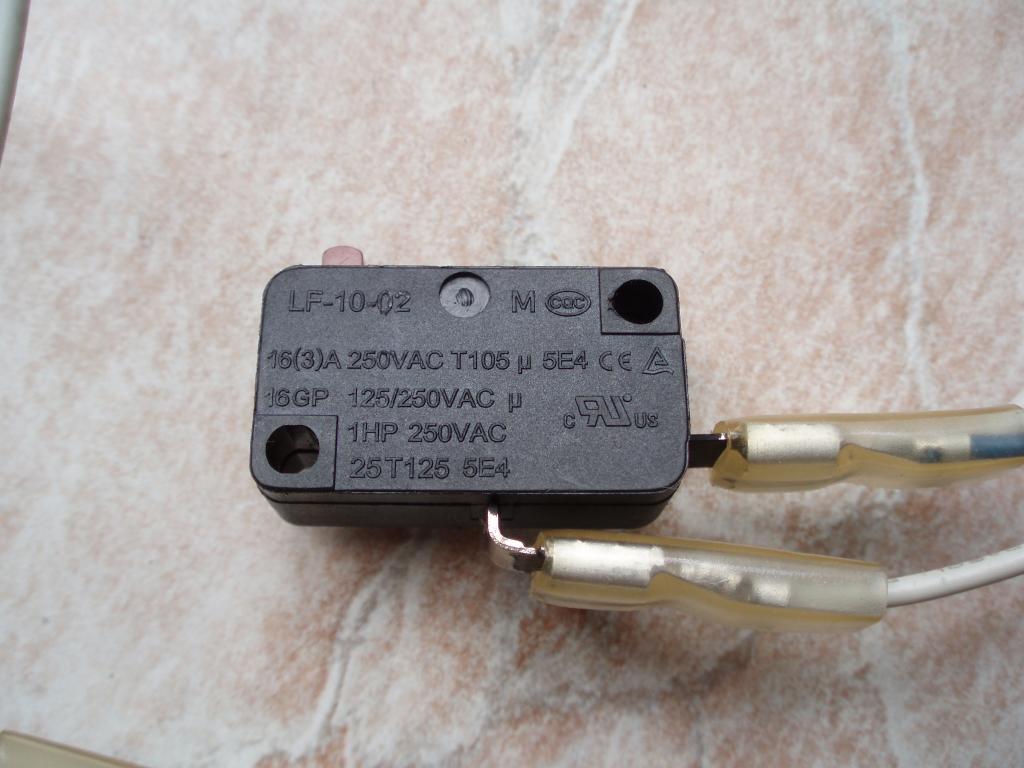

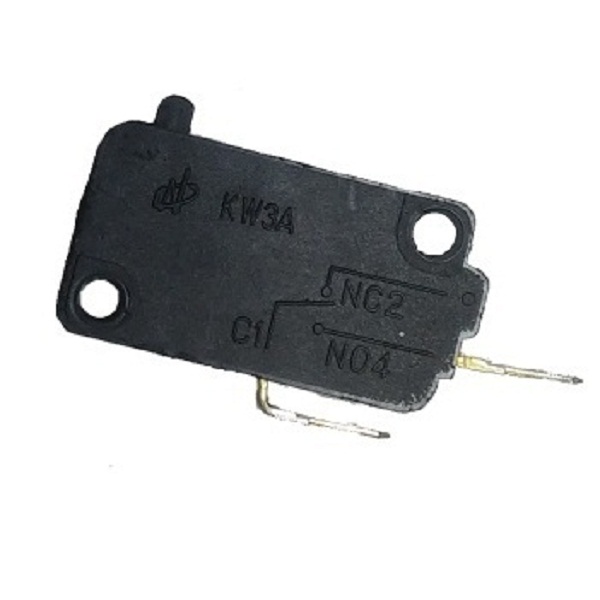

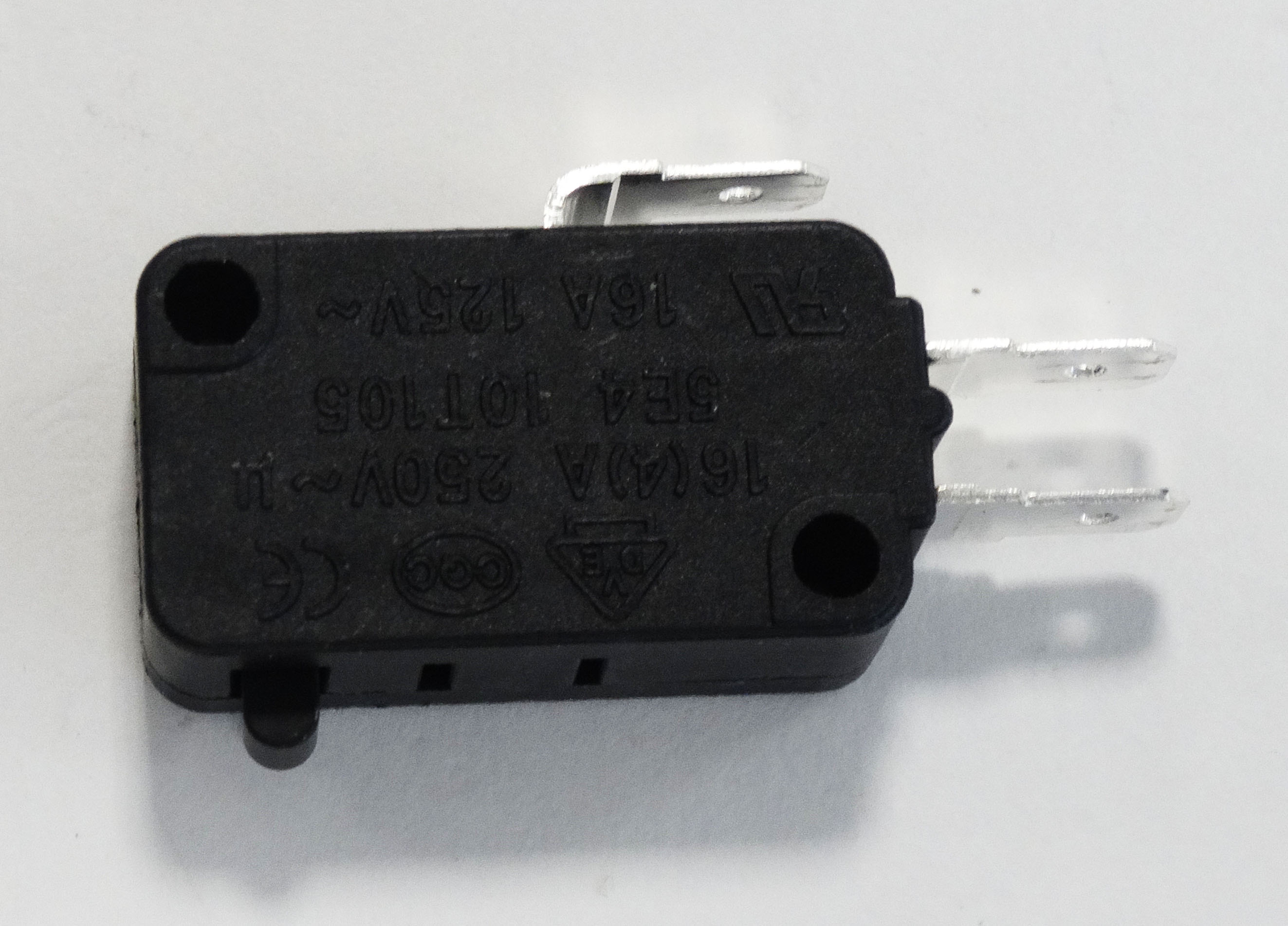

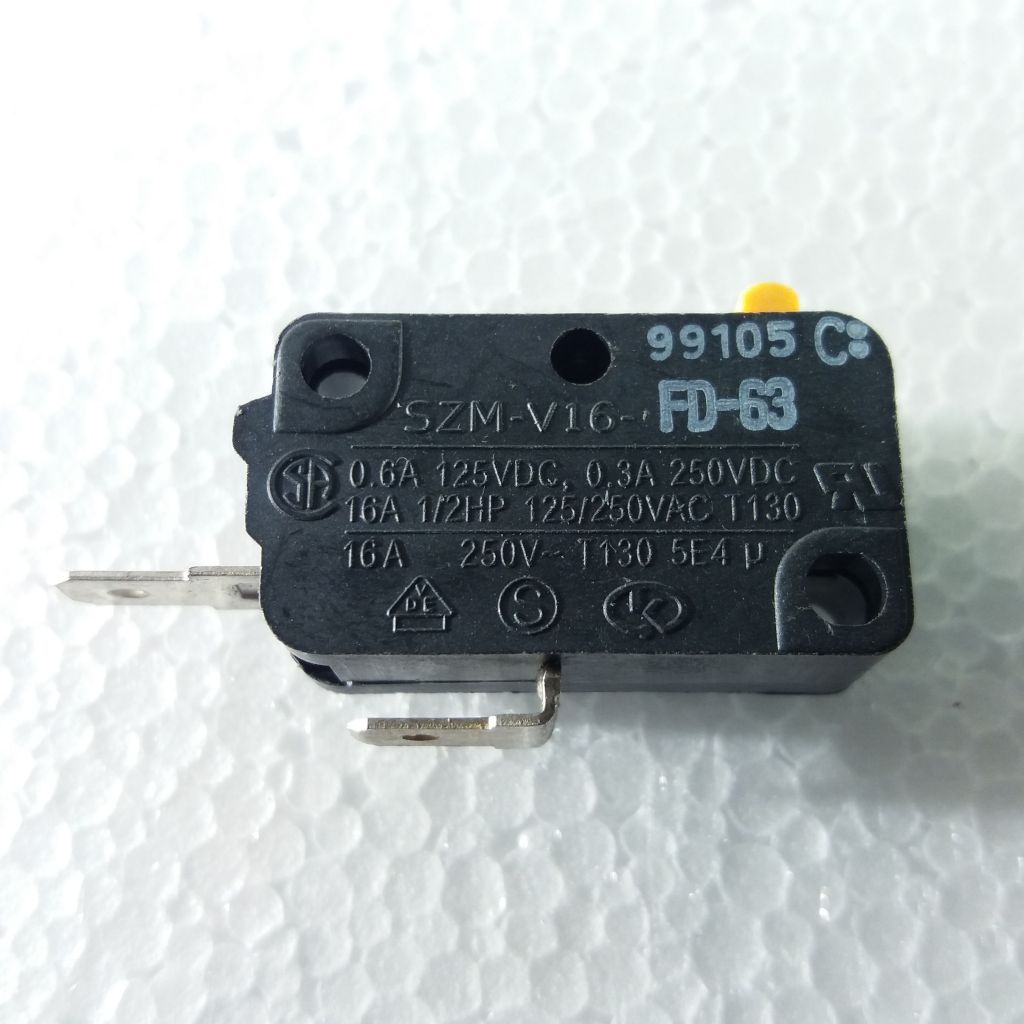

Далее питающее напряжение подается на два концевых выключателя SWA и SWB, блокирующих подачу напряжения на магнетрон и другие элементы схемы для исключения возможности включения печки при открытой дверце. Эта мера безопасности принята для исключения облучения человека СВЧ-волной.

Концевой выключатель SWC предназначен для соединения питающих проводов накоротко, в случае, если контакты выключателей SWA и SWB замкнутся при открытой дверце. При этом перегорит предохранитель F1, и схема печки будет обесточена. Считаю, что эта мера излишняя, так как такой случай на практике невероятен и только снижает надежность работы печки.

Термопредохранитель FU срабатывает при нагреве магнетрона до температуры выше допустимой, обычно 80°С. Температура срабатывания термопредохранителя всегда указывается на его корпусе. В нормальном состоянии сопротивление между его выводами должно быть равно нулю, а при срабатывании – бесконечности.

Если концевые выключатели замкнуты, то питающее напряжение подается на схему управления, которая при включении режима нагрева продуктов подает напряжение на вентилятор охлаждения магнетрона, двигатель вращения тарелки, лампу освещения камеры печки и силовой трансформатор питания магнетрона.

Трансформатор имеет две вторичные обмотки. Одна для разогрева нити накала магнетрона напряжением 3,15 В с током нагрузки до 10 А. Вторая обмотка высоковольтная, выдающая напряжение около 2000 В. С помощью высоковольтного конденсатора C и диода D происходит выпрямление и умножение напряжения до 4000 В, необходимое для работы магнетрона. Предохранитель F2 служит для защиты трансформатора при пробое диода, конденсатора или магнетрона.

В последнее время появились СВЧ-печи в которых вместо силового трансформатора, диода и конденсатора установлен электронный инвертор, позволяющий плавно управлять мощностью магнетрона, что уменьшает вес печки, равномерность нагрева продуктов, но дороже.

Как видите, электрическая схема СВЧ-печи совсем не сложная и, представляя принцип ее работы можно самостоятельно найти и устранить неисправность в домашних условиях, имея под руками только мультиметр.

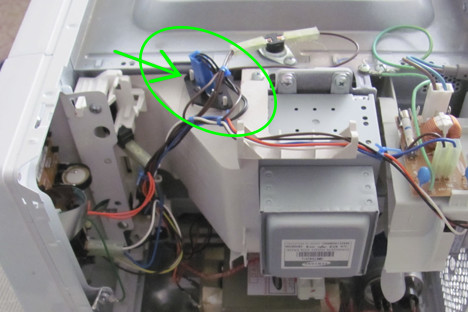

Если снять крышку СВЧ-печки, то откроется картина, показанная на фотографии. Все модели печек сконструированы одинаково, и блоки размещены на одинаковых местах корпуса. Старые модели печек отличаются только блоком управления. В современных микроволновках электромеханический таймер заменен микропроцессорным электронным блоком, а силовой трансформатор электронным (инвертором).

Поиск неисправности в СВЧ-печи

Если в СВЧ-печи имеется цифровой дисплей, на котором появился код ошибки в виде буквы Е с числом, то нужно в инструкции по эксплуатации печи найти, какую неисправность означает этот код. Возможно, выполнив указание инструкции, Вам не придется заниматься серьезным ремонтом.

Внимание! При ремонте СВЧ-печи, следует соблюдать осторожность. Прикосновение к оголенным участкам схемы подключенной к электрической сети может привести к поражению электрическим током. Не забывайте вынимать вилку из розетки и при проверке разряжать высоковольтный конденсатор!

Перед началом самостоятельного ремонта СВЧ-печи нужно вынуть вилку из розетки, вывернуть несколько саморезов, фиксирующих крышку и снять ее, сдвинув в сторону задней стенки печки.

Далее внимательно осматриваются все детали и узлы на наличие механических или тепловых повреждений в виде потемнений. Проверяется плотность посадки накидных клемм. Если визуальных дефектов не обнаружено, то по инструкции в таблице, производится поиск и устранение неисправности.

Проверка контактов проводов и других деталей является стандартной и не вызывает трудностей. Проверка магнетрона, высоковольтного конденсатора и диода имеет некоторые особенности.

Проверка высоковольтного диода (столба)

Конструкция высоковольтного столба представляет собой несколько низковольтных диодов соединенных последовательно, поэтому прозвонить их мультиметром не всегда получается. Падение напряжения на одном простом диоде составляет около 0,8 В, а при соединении последовательно нескольких, падение напряжения составляет сумму падений на каждом в цепочке и напряжения мультиметра не хватает.

Поэтому для надежной проверки высоковольтного столбика нужно последовательно с ним включить лампу накаливания любой мощности, как показано на схеме. С помощью шнура с вилкой на цепочку подать от розетки сетевое напряжение 220 В. Полярность подключения диода значения не имеет.

Если лампа мерцая, будет светить в полнакала – то диод исправен. Если в полный накал, или не будет светить – то диод пробит или в обрыве и, следовательно, неисправен.

Проверка высоковольтного конденсатора

Для проверки необходимо отключить конденсатор от схемы СВЧ-печки и прозвонить их мультиметром. Перед проверкой обязательно разрядить, чтобы не повредить прибор, замкнув его выводы отрезком провода с зачищенными концами.

Часто внутри конденсатора устанавливают высокоомный резистор номиналом 1-10 МОм для разряда конденсатора. Поэтому сопротивление при проверке должно быть более 1 МОм. Если меньше или равно нулю, то конденсатор неисправен.

Проверить конденсатор можно без прибора и более надежным способом, описанным выше для высоковольтного диода. Вместо диода включается конденсатор. Мощность лампочки накаливания выбирается 60-150 Вт.

При исправном конденсаторе, в зависимости от мощности лампы яркость ее свечения будет ниже обычной. Чем мощнее лампа, тем ниже будет яркость ее свечения. Конденсатор в данной схеме работает как ограничитель тока. Если яркость лампы не уменьшится или лампа не загорится, значит, конденсатор пробит или в обрыве.

Проверка магнетрона и термопредохранителя

Проверить магнетрон не сложнее чем диод или конденсатор. Сначала мультиметром измеряется сопротивление нити накала, величина которого должна составлять 3-10 Ом.

Затем измеряется сопротивление между анодом и катодом магнетрона. Для этого достаточно прикоснуться щупами омметра между любым выводом накала (катодом) и корпусом магнетрона (анодом). Сопротивление должно быть бесконечным.

Если сопротивление нити накала равно бесконечности, или между анодом и катодом нулю, то магнетрон неисправен и подлежит замене.

Сопротивление термопредохранителя должно быть равно нулю, если больше, то он неисправен и тоже подлежит замене, так как ремонту не подлежит.

Если нет омметра, то магнетрон можно проверить, как и диод, с помощью лампочки. При включении вместо диода нити накала магнетрона, лампочка должна светиться в полный накал, анода и катода – не светиться. Термопредохранителя – светиться.

Пример ремонта СВЧ-печки

Перед тем, как выбросить на свалку СВЧ-печь SHARP R-2371K, обратились ко мне знакомые с вопросом, возможно ли ее отремонтировать? В сервисе ремонтировать отказались из-за отсутствия запчастей, так как печь давно снята с производства.

В печке, при очередном открытии двери отломалась ручка и треснула рамка дверцы, в дополнение отломались крепежные элементы пластины с крюками. Ручка и пружина пластины были утеряны, так как печка пролежала в кладовке много лет.

Проблема заключалась не только в ремонте дверцы, надо было еще обеспечить ее надежную фиксацию в закрытом положении и блокировку электрической схемы при открывании. Восстановить печку в первоначальном виде не представлялось возможным.

Через несколько дней раздумий было найдено простое конструкторское решение восстановительного ремонта СВЧ-печки.

Перед началом ремонта двери была проверена исправность ее электрической части. Дверка была закрыта, планка с крюками вставлена в прорези и удерживалась рукой. В камеру печки была помещена чашка с водой. После включения, через пару минут вода закипела.

Фиксировать дверку печки в закрытом положении, было решено с помощью магнитной защелки. Для этого был взят неодимовый магнит, который показан на фотографии, извлеченный из компьютерного жесткого диска. Отличительной особенностью неодимовых магнитов является высокая магнитная индукция (сила притяжения).

Для проверки идеи с концевых выключателей были сняты накидные клеммы и планка, на которой они были установлены, после отвинчивания двух саморезов, извлечена из печки. При открытой двери средний выключатель находится в замкнутом состоянии, а крайние – в разомкнутом.

Далее магнит был установлен в промежутке между прорезями для крюков. В дверке, для защиты от СВЧ-излучения, установлена железная рамка. Поэтому при проверке дверка с достаточным усилием удерживалась установленным магнитом. Решение оказалось удачным. Не пришлось даже делать отверстие под магнит в корпусе печки.

Для восстановления рамки двери и создания ручки был взять алюминиевый профиль прямоугольного сечения. В нем были по краям сделаны выборки для плотной посадки и два отверстия с резьбой М4.

В дверце уже были отверстия для крепления отломанной ручки, поэтому самодельная ручка закрепилась без доработки дверцы и хорошо вписалась в дизайн. Осталось только решить вопрос с автоматическим выключением печки при открывании двери.

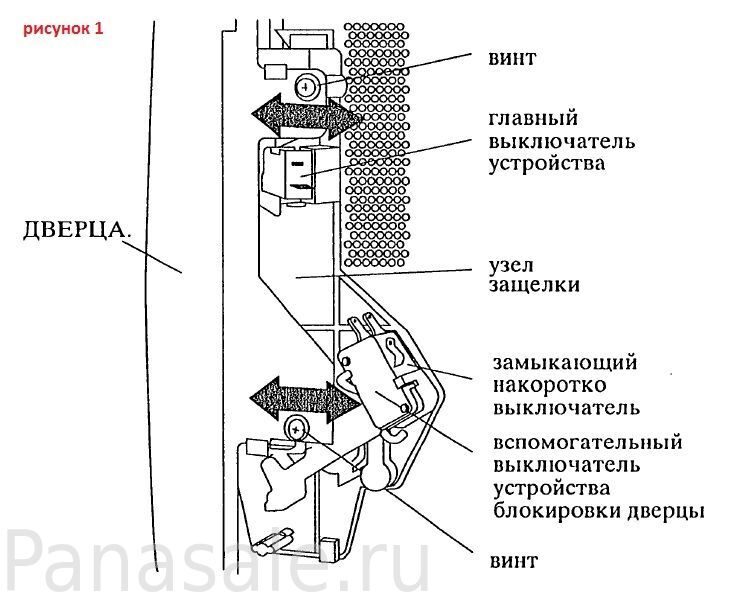

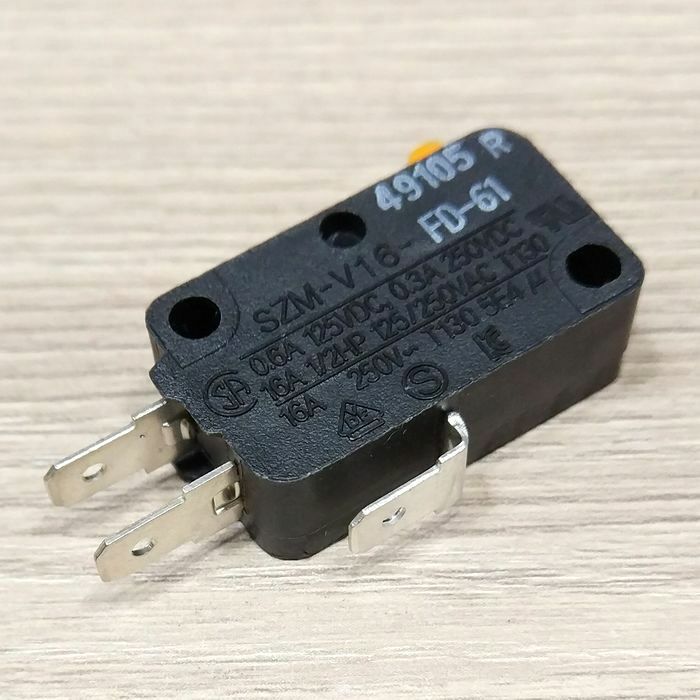

В любой СВЧ-печи при открывании двери блокировка работы осуществляется с помощью трех концевых выключателей, которые физически связаны с крюками планки двери. При открытой дверце крайние выключатели разомкнуты, а средний – замкнут.

Блокировка работы печи осуществляется в два этапа. При закрывании двери нижний крюк сначала нажимает на толкатель среднего выключателя.

Далее крюк, удерживая толкатель среднего выключателя в нажатом состоянии, опускается вниз и утапливает толкатель нижнего выключателя.

Далее крюк, удерживая толкатель среднего выключателя в нажатом состоянии, опускается вниз и утапливает толкатель нижнего выключателя. Таким образом, сначала срабатывает выключатель SWC (указан на схеме в начале статьи) размыкающий питающие провода, а затем замыкаются выключатели SWA и SWB, подающие питающее напряжение на магнетрон и другие узлы схемы.

Смоделировать ситуацию, при которой понадобится защита выключателя SWC мне не удалось, разве, что одновременно залипнут контакты концевиков SWA, SWB и реле включения печки в блоке управления. Но при современной надежности радиоэлектроники вероятность такого случая равна нулю. И даже если такое произойдет во время работы печки, то никто не станет открывать дверцу. Поэтому решено было при ремонте SWC не задействовать.

Для упрощения конструкции было принято решение задействовать только один из концевых выключателей SWA или SWB, так как чтобы обесточить замкнутую цепь достаточно разорвать один провод. Предложенное решение, в случае желания, позволяет задействовать и оба концевых выключателя.

Технически было удобно реализовать блокировку с помощью концевого выключателя, установленного в середине планки. Поэтому один из крайних был установлен на его место. Чтобы снять выключатель нужно утопить фиксатор, повернуть выключатель и снять с оси.

Далее из полоски стали толщиной 0,5 мм была выгнута и установлена на ось в виде винта М2,5 деталь, показанная на фотографии. Форма получилась замысловатой в связи с подгонкой геометрии по месту. Между деталью и плоскостью планки, для лучшего скольжения, на винт была надета шайба.

С обратной стороны, чтобы винт не отвинтился, он был зафиксирован двумя затянутыми между собой гайками, на которые была дополнительно нанесена краска.

Толкатель концевого выключателя нажимался с большим усилием, поэтому дополнительной пружины не понадобилось. Многократное нажатие подтвердило стабильность работы конструкции. Планка была закреплена в СВЧ-печи, и осталось вместо крюков на двери установить толкатель.

Толкатель был сделан из подобранной по длине и диаметру латунной стойки с резьбой на конце М3, ввинченной в самодельную ручку. Диаметр его выбирался исходя из ширины прорези в корпусе печки для крюков. Длину пришлось определять экспериментально.

Для этого было измерено расстояние от плоскости ручки до самодельной детали выключателя и добавлен один сантиметр. Далее толкатель был ввинчен в ручку и дверца закрыта до срабатывания концевого выключателя. Затем толкатель был укорочен на величину щели, получившейся между дверцей и корпусом печки.

Осталось разобраться с электрической схемой. Клеммы, идущие к нижнему концевому выключателю, были надеты на оставшийся выключатель. Для соединения клемм, идущие ранее на верхний выключатель, была из листа вырезана полоска латуни.

Далее обе клеммы надеты на эту полоску и заизолированы. Клеммы, ранее подключенные к среднему выключателю, просто заизолированы изоляционной лентой.

Испытания СВЧ-печи после самостоятельного ремонта и продолжительная эксплуатация показали безотказную работу. Уверен, что теперь печка до следующего ремонта прослужит не один год.

Ремонт микроволновой печи своими руками: пошаговый мастер-класс

Предлагаем вашему вниманию еще одну статью в помощь домашнему мастеру. Ее темой будет ремонт микроволновых печей Samsung, LG, Panasonic, а также других популярных брендов. Во вводной части мы кратко расскажем о принципе действия и конструктивных особенностях микроволновок. После этого приведем перечень типовых неисправностей, алгоритм диагностики поломки и способы решения проблемы. Далее рассмотрим реальный случай ремонта микроволновки, на примере модели LG-4022G.

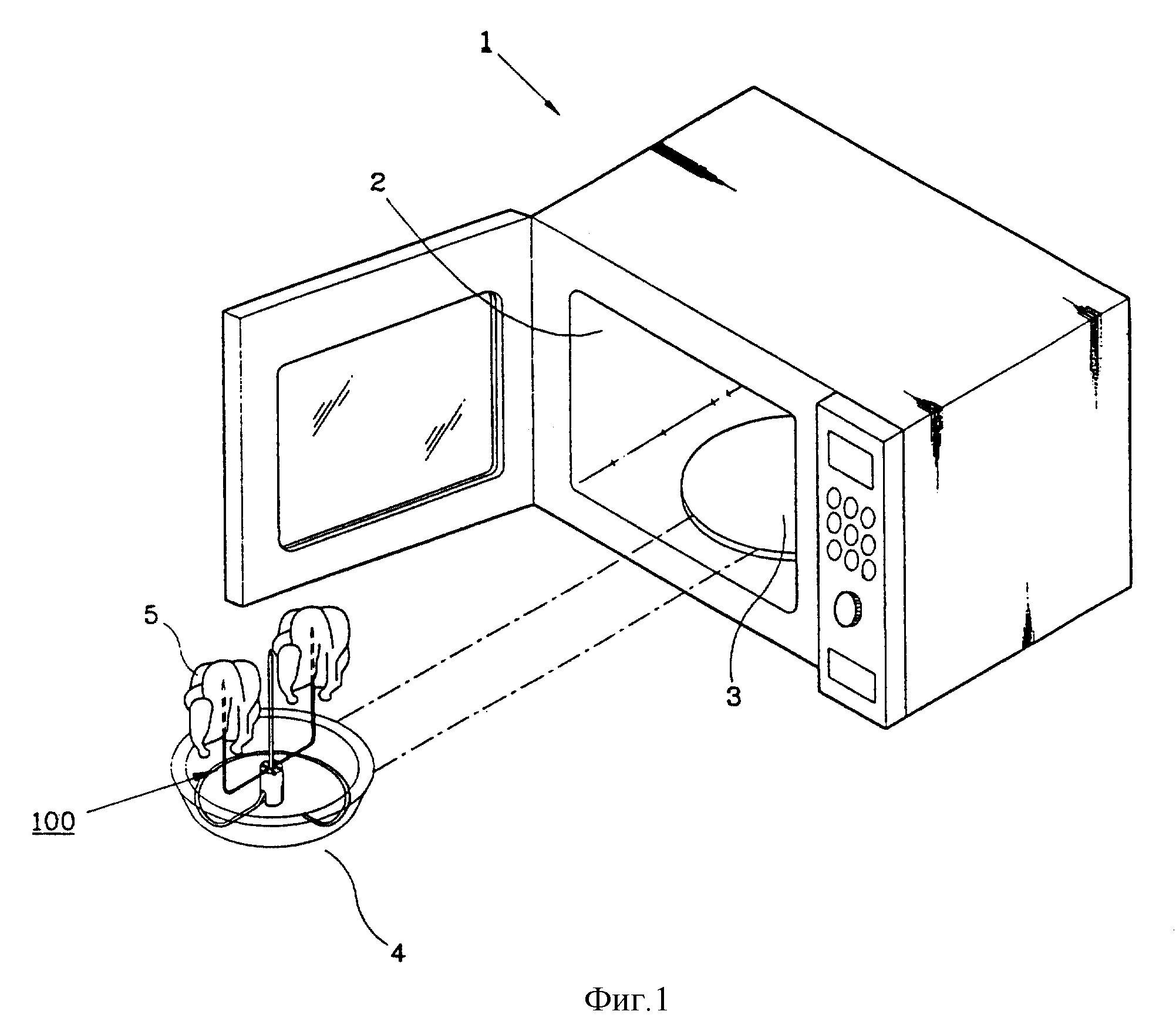

Устройство и принцип действия

Мы поверхностно рассмотрим данный вопрос, чтобы не уйти от основной темы. Информация будет максимально упрощена, поскольку не все домашние мастера имеют глубокие познания в электротехнике. Начнем с описания и назначения основных элементов конструкции, они представлены ниже на рисунке.

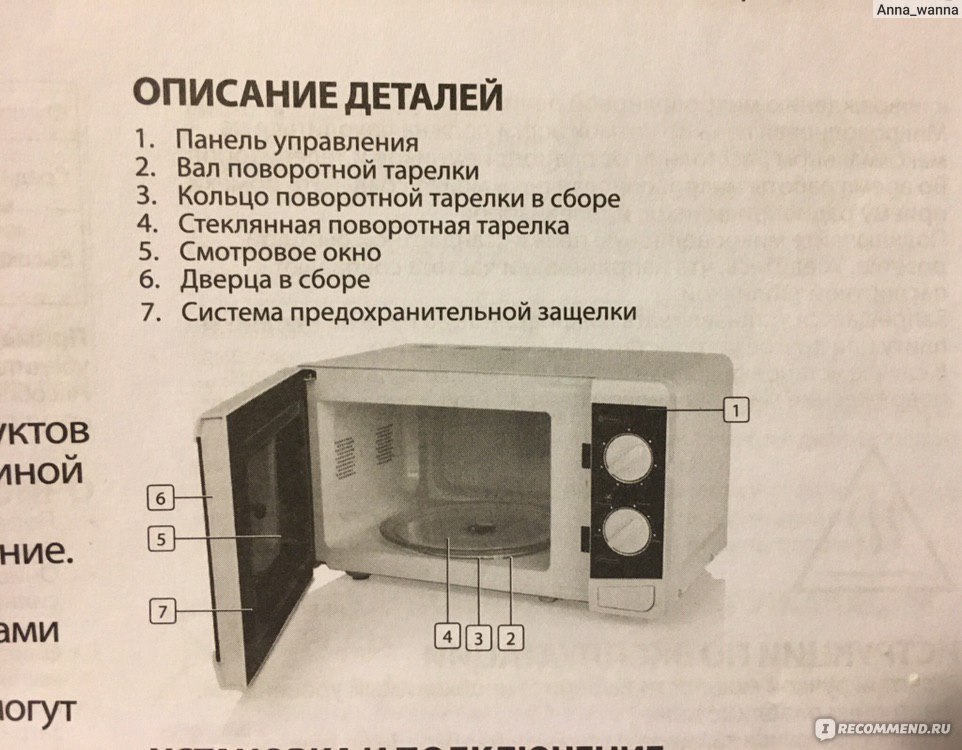

Рис. 1. Устройство микроволновки

Обозначения:

1. Защелки дверцы, служат как для фиксации последней, так и для системы блокировки работы в открытом положении.
2. Вращающийся поддон, на который устанавливается диэлектрическая посуда.
3. Сепаратор, снабженный роликами, приводящий в движение поддон.
4. Привод, вращающий сепаратор.
5. Лампа подсветки, включается в зависимости от режима работы.
6. Вентиляция (как правило, принудительная).
7. Магнетрон — генератор СВЧ излучения, по сути, это основной элемент конструкции. Как он устроен, и принцип его действия Вы можете узнать, прочитав статью на нашем сайте, посвященную этому вопросу.
8. Волновод, обеспечивает перемещение СВЧ волн к камере микроволновки. Представляет собой полую металлическую трубу прямоугольного сечения.
9. Высоковольтный диод.
10. Конденсатор.
11. Трансформатор цепи питания волновода и схемы управления.
12. Блок управления.

Мы не будем приводить полную принципиальную схему устройства, поскольку они могут сильно отличаться в различных моделях СВЧ-печей. В нашем случае будет достаточно цепи питания магнетрона. Как правило, она имеет типовое строение.

Типовая схема цепи питания магнетрона

Кратко опишем принцип работы приведенной схемы. Питание на первичную обмотку трансформатора (I) поступает с внешней схемы управления, регулирующей мощность и продолжительность СВЧ излучения. Одна из вторичных обмоток (II) обеспечивает подачу напряжения на нить накала магнетрона. Обмотка II выполнена из 2-4 витков толстого провода, поскольку ток в цепи накала может достигать 10,0 А при напряжении около 3-х вольт.

Еще одну вторичную обмотку (III), обеспечивающую подачу высокого уровня напряжения (до 3,0 кВ), принято называть анодной. Как видно из рисунка, в данной цепи на базе высоковольтного диода (VD1) и конденсатора (С1) построен выпрямитель и умножитель напряжения. При этом VD1 включен так, чтобы открытие происходило при положительном полупериоде, в результате конденсатор начинает заряжаться. Когда начинается отрицательный полупериод, происходит закрытие диода VD1 и напряжение поступает на магнетрон М1 совместно с зарядом, накопленном на конденсаторе. Это приводит к удвоению напряжения и образованию в магнетроне электрического поля нужной интенсивности.

Сопротивление R1 в данном случае необходимо для разряда C1. Как правило, этот резистор находится в корпусе конденсатора. Что касается VD2, то он обеспечивает защиту в случае повышения напряжения на емкости С1 или возникновении КЗ в магнетроне М1.

Подготовительный этап

Прежде, чем приступать к ремонту, необходимо собрать как можно больше информации о вышедшем из строя устройстве. В идеале, это руководство по обслуживанию и ремонту (service manual) конкретной модели. В этом документе производитель приводит все необходимые данные, начиная от сборочного чертежа (exploded view, дословно с английского взрыв-схема) и заканчивая алгоритмом поиска неисправностей.

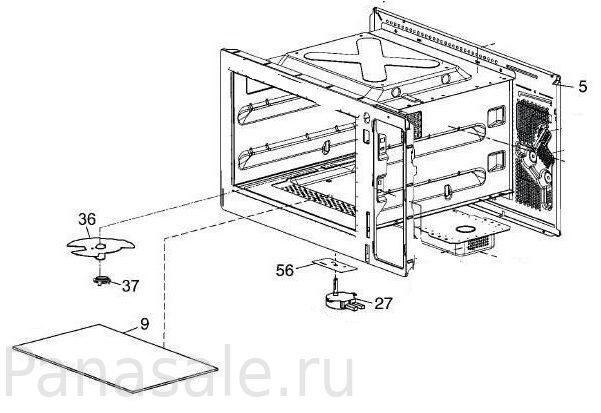

Фрагмент взрыв-схемы микроволновки

К сожалению, производители не спешат поделиться этой информацией, распространяя ее только среди сетей сертифицированных сервисных центров. Если вам удастся найти техническую документацию по ремонту, приготовитесь к тому, что она будет на английском языке.

Если документацию найти не удалось, а это будет происходить в большинстве случаев, не расстраивайтесь, типовые неисправности СВЧ-печи можно определить и без наличия принципиальной схемы. Достаточно знать, как выглядят основные элементы и где они могут быть расположены. Фото микроволновки со снятым кожухом поможет Вам в этом.

Внешний вид и расположение основных элементов в корпусе микроволновки

Интуитивность процесса в большинстве случаев позволяет и без сборочного чертежа снять кожух и добраться до основных элементов конструкции. Но в этом случае необходимо запомнить очередность действий и стараться не оставить после обратной сборки «лишних» деталей.

Какие необходимы инструменты?

В большинстве случаев можно обойтись крестовидной отверткой и мультиметром. В некоторых случаях может понадобиться еще и паяльник. Соответственно, будут необходимы и запасные детали, какие именно будет понятно после диагностики.

Типовые неисправности и способы их устранения

Прежде, чем подробно рассматривать устранение перечисленных ниже неисправностей, считаем необходимым предупредить, что перед диагностикой и ремонтом необходимо физически отключить прибор от сети питания, то есть тянуть штекер из розетки.

Нет реакции на кнопку включения.

В данном случае диагностику и ремонт должны подчиняться следующему алгоритму действий:

1. Проверяем наличие напряжения в сети питания. Если его нет, решаем проблему с источником питания, в противном случае переходим к следующему действию.
2. Проверяем БП модуля управления. Начинаем с предохранителя. Если он сгоревший, производим замену. После этого включаем прибор, и пробуем нагреть, например, стакан воды. Если все работает, ремонт закончен. Если предохранитель сгорает, проблема в модуле управления, следует произвести его ремонт или замену.

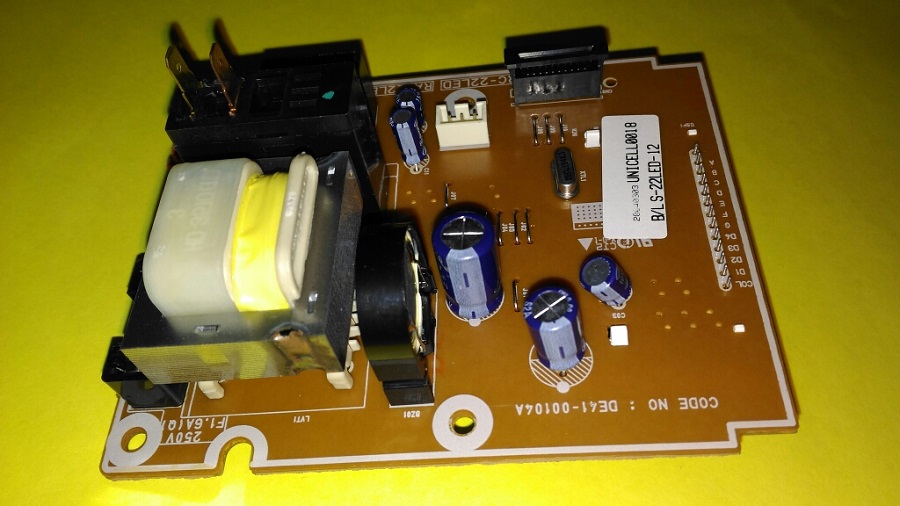

Чтобы самостоятельно отремонтировать модуль управления, необходимо иметь определенные навыки в радиоэлектроники, без них приступать к самостоятельному ремонту модуля управления не рекомендуется.

Пример расположения предохранителя на модуле управления

СВЧ-печь не отключается после отработки режима.

В большинстве случаев такая проблема указывает на неисправность микровыключателя положения двери. Для устранения проблемы находим, проверяем и, если необходимо, производим замену выключателя.

Если микровыключатели в норме, то проблема может быть связана с реле, обеспечивающего подачу напряжения на силовой трансформатор в цепи питания магнетрона. «Прозваниваем» контакты реле мультиметром, если они «залипли», меняем электрокоммутатор на новый.

Когда с реле проблем не обнаружено, значит, неисправность связана с блоком управления, меняем или ремонтируем его.

Слабый нагрев.

Чаще всего данная неисправность связана с падением напряжения в бытовой электросети. Если оно опускается ниже 205,0-210,0 В, происходит резкое снижение интенсивности СВЧ-потока. Такая проблема характерна для частных домов в сельской местности, где регулярно происходит перенапряжение энергосети, и как следствие, падение напряжения.

Если мультиметр показывает допустимый уровень напряжения бытовой сети, то следует проверить силовую цепь магнетрона, как это сделать мы опишем в следующем разделе.

Когда диагностика цепи магнетрона не дала результатов, то все указывает на проблемы с модулем управления.

Нет нагрева.

Такая неисправность однозначно указывает на неисправность в цепи питания магнетрона. Диагностика производится следующим образом:

1. Проверяем с помощью мультиметра наличие напряжения на первичной обмотке Т1 (см. рис. 1). Если его нет, проблему следует искать в модуле управления.
2. Наличие напряжения указывает на то что необходимо проверить предохранитель высоковольтной цепи, трансформатор Т1, предохранитель, емкость С1, диод VD1 и сам магнетрон. Проверка перечисленных элементов выполняется при отключенном питании!
3. Предохранитель «прозваниваем» мультиметром, переключив его в режим проверки диодов или измерения сопротивления. Если прибор показывает обрыв, производим замену предохранителя.
4. Проверяем Т1, обрыв и КЗ первичной и вторичных обмоток.
5. Тестируем емкость С1, как проверить конденсатор с помощью мультиметра, было описано на нашем сайте.
6. «Прозваниваем» VD Если кому незнакома технология тестирования диодов, то с ней можно ознакомиться в ранее опубликованной статье.
7. Проверяем магнетрон. С его тестированием есть определенные особенности, поэтому рассмотрим этот процесс подробнее:

• В первую очередь необходимо «прозвонить» нить накала, если мультиметр покажет сопротивление близкое к нулю (см. а на рис. 6), то с ней все нормально, продолжаем тестирование. Если прибор показывает обрыв, проверяем контакт катушек фильтра (отмечены желтыми стрелками на b рис. 6). При проблемах с контактом крепления катушек, устройство можно восстановить, в противном случае, все указывает на необходимость его замены.
• После тестирования нити, проверяем на пробой проходные емкости. Для этого переводим мультиметр в режим «прозвонки», одним щупом прикасаемся к корпусу, вторым поочередно дотрагиваемся до контактов магнетрона (b на рис. 6). Нормальным показателем будет бесконечное сопротивление, в противном случае все указывает на то, что емкость пробита, а значит, необходима замена магнетрона.
• Если проверка магнетрона не дала результата, необходимо измерить входные напряжения на устройстве. Если они находятся ниже допустимых параметров, то это может быть вызвано межвитковым замыканием в высоковольтном трансформаторе или пониженным уровнем питания в бытовой электросети.

Рис. 6. Проверка магнетрона

Важно! Магнетрон необходимо менять на однотипный. Это связано с тем, что параметры высоковольтного трансформатора и цепи управления рассчитываются исходя из конкретной модели СВЧ-генератора.

Наблюдается искрение.

Такая неисправность может быть вызвана следующими причинами:

1. Прогорание слюдяной пластины, изолирующей волновод от брызг и кусочков пищи. Пластина расположена внутри камеры со стороны магнетрона. Состояние определяется визуально. Если проблема связана с пластиной, достаточно произвести ее замену.
2. В процессе эксплуатации прогорела крышка куплера. Это такой пластиковый колпачок, вращающий поддон. В этом случае поможет только замена. Естественно необходимо устанавливать куплер с однотипных моделей, поскольку конструкция такой крышки может быть различна даже у одного производителя.
3. В камеру установлена «неправильная» посуда. Напоминаем, что металлические приборы, а также те, на которые нанесены металлизированные красители, нельзя использовать в микроволновках.

Не вращается поддон.

В первую очередь необходимо проверить, не блокируется поддон каким-нибудь посторонним предметом, правильно он установлен или сепаратор. Если все нормально, то причина кроется в приводе. Это может связано со следующими причинами:

1. Заклинивший двигатель (определяется тактильно) или обрыв одной (осуществляется прозвонка) из обмоток. В этих случаях требуется замена привода.
2. Проблема с редуктором. В данном случае все зависит от конструктивного исполнения. В некоторых случаях редуктор можно отремонтировать. Но, как показывает практика, проще и дешевле будет его замена.

Нет реакции на панель управления.

В современных электронных моделях такая неисправность указывает на проблемы с модулем управления. В изделиях с электромеханической системой управления имеет смысл проверить механические реле и/или переключатели, если необходимо, произвести замену неисправных деталей.

При включении не работает табло.

Если при включении загорается индикатор питания, но не работает цифровое табло, то все указывает на проблемы с модулем управления. Необходимо его отремонтировать или заменить.

При закрытии дверцы перегорает предохранитель

Характерный показатель неисправных микровыключателей на положение дверцы. Один из них «залип» и не переключается, в результате происходит КЗ в цепи управления. Ремонт заключается в замене или чистке микровыключателей.

Пример пошагового ремонта микроволновки LG MB-4022G

Причин поломок и неисправностей микроволновой печи, как вы уже убедились выше, может быть очень много. Чаще всего это выход из строя самого магнетрона, из-за неправильной эксплуатации прибора, а именно использование посуды не предназначенной для приготовления в СВЧ печи. Также разные металлические детали, которые случайно могут оказаться внутри во время работы.

Выход из строя магнетрона можно считать самой неприятной причиной, так как замена этой детали не стоит вычитки. В таком случае проще купить новую печь.

Но иногда бывают незначительные поломки, которые можно легко устранить, не имея специальных инструментов и не потратив больших средств.

Ниже, в статье будет описана одна из таких поломок, и способ устранения этой неисправности. На фото печь, которая перестала включаться и никак не реагирует на манипуляции ручками управления.

Рис. 7. LG MB-4022G

Перед тем, как снять защитный кожух с печи, необходимо внимательно осмотреть шнур питания и саму вилку, на наличие повреждений обрывов и порезов. Если такие имеются, значит следует разобрать печь.

Для этого понадобится крестовая отвертка.

Разворачиваем печь тыльной стороной к себе, и открутив два винта крепления, снимаем крышку вентиляции. Далее, снимаем защитный кожух.

Рис. 8. Снимаем защитный кожухРис. 9. Откручиваем винтики

Сзади он крепится на нескольких винтах. Откручиваем их все.

Когда все задние винты будут откручены, переходим на боковую, левую сторону.

Рис. 10. Откручиваем боковую левую сторону

Там находится три винта крепления, два снизу и один посередине. Их также следует открутить. По мере откручивания винтов можно наблюдать, как металлические края крышки отходят от шасси корпуса.

Рис. 11. Продолжаем откручивать винты и снимать крышки

Далее, приподнимаем крышку немного вверх и тянем на себя. Таким образом, она выходит из пазов, расположенных на передней части корпуса.

Рис. 12. Крышка изнутри

Можно заметить следы нагара, которые образовались вследствие действия высоких температур.

Снятая крышка освободила доступ к основным элементам микроволновой печи (рис. 13). Вверху, можно заметить элементы для гриля – ТЭН расположенный в специальном корпусе.

Рис. 13. Внутреннее устройство микроволновки

Слева находиться сам магнетрон (рис. 14), а именно его верхняя часть.

Рис. 14. Магнетрон свч печи

Внизу слева – фильтр питания, от которого отходит жмут проводов и сетевой кабель. Ещё на верхней части камеры, можно заметить два датчика температуры. Они прикреплены к корпусу и реагируют на изменения температуры. К ним подключены по два провода.

Рис. 15. Фильтр питания и 2 датчика температуры

Если посмотреть сбоку, то здесь взгляду открываются другие элементы. Например, трансформатор питания, имеющий повышающую обмотку.

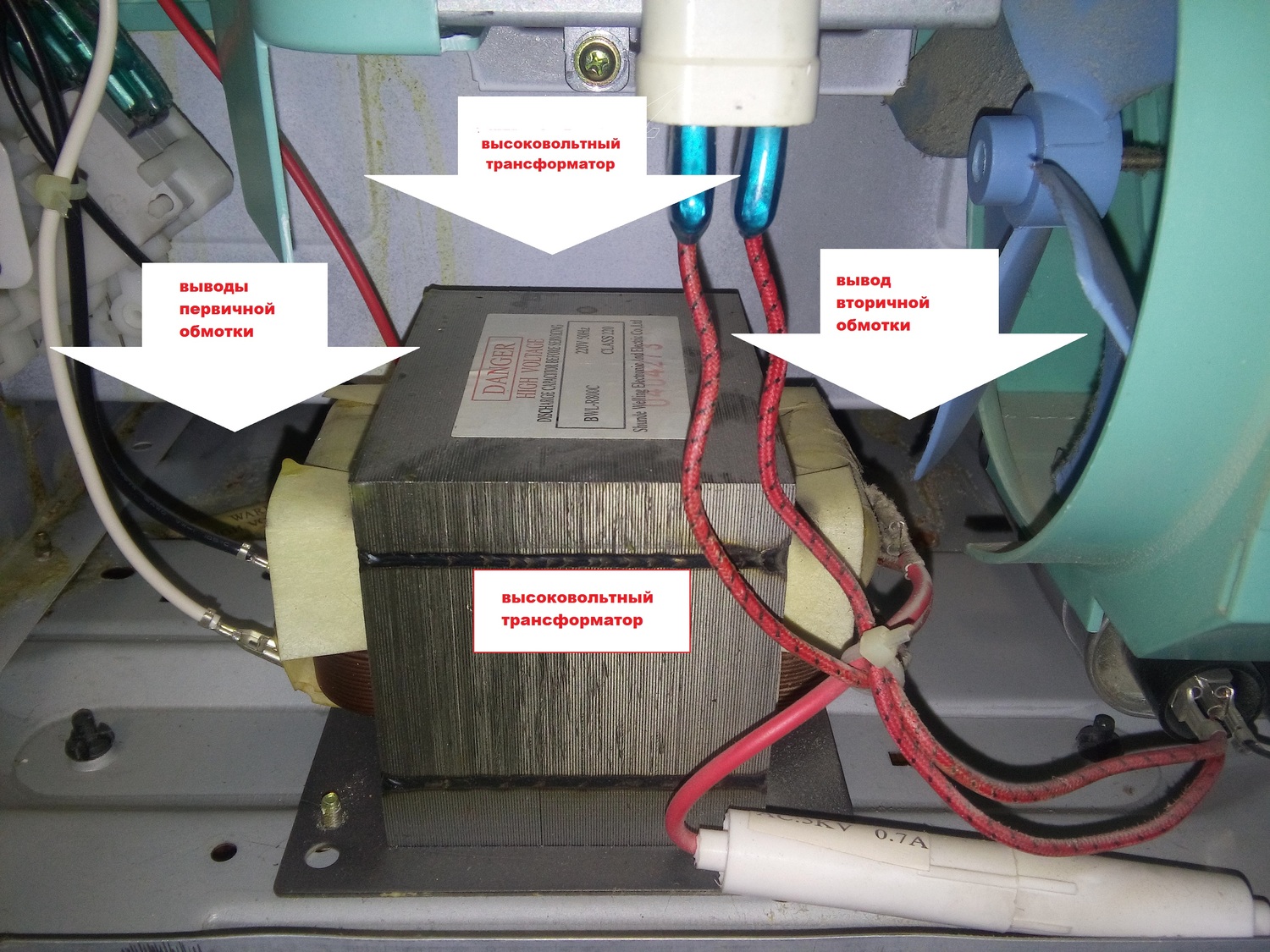

Рис. 16. Трансформатор питания

А также видим радиатор магнетрона.

Рис. 17. Радиатор магнетрона

И осматриваем переключатель мощности.

Рис. 18. Переключатель мощности

Реле времени со звуковым сигналом, роль которого выполняет механический звонок (рис. 19).

Рис. 19. Реле времени

Вентилятор обдува радиатора магнетрона (рис. 20). Он предотвращает перегрев этой важной дорогой детали.

Рис. 20. Вентилятор обдува магнетрона

С правой стороны почти ничего нет (рис. 21).

Рис. 21. Правая сторона

Начнём с осмотра фильтра питания, потому, что именно на него приходит сетевой кабель, и далее напряжение с платы идёт на другие элементы печи. Поэтому место, где напряжение «пропадает», необходимо искать со стороны его поступления, то есть сетевого кабеля.

Итак, на плате фильтра питания находим клеммы, куда приходят питающие провода, а именно синий и коричневый (рис. 22).

Рис. 22. Питающие провода

Включаем шнур питания в сеть и измеряем напряжение на этом участке цепи. Прибор показывает, что напряжение сети — 220 вольт приходит на плату. Значит, шнур питания сто процентов цел, а это говорит о том, что проблема находится дальше по схеме.

Рис. 23. Измеряем напряжение на участке цепи

На плате фильтра питания установлен предохранитель, который и может быть причиной того, что напряжение не проходит дальше.

Рис. 24. Проверяем предохранитель

Прибором для проверки цепи замеряем целостность предохранителя. Делать это можно не вынимая предохранитель из установочных зажимов, только перед этим необходимо обесточить прибор, вынув вилку питания из розетки.

Прибор показывает цепь, а это значит, что предохранитель цел и проблема не в нем.

Далее обращаем внимание на коричневый провод (рис. 25), по которому напряжение проходит дальше и поступает на температурный датчик.

Рис. 25. Коричневый провод

Здесь, этот прибор отвечает за отключение СВЧ-печи от сети, если температура корпуса критическая, то есть составляет больше 150 градусов. При такой температуре биметаллические контакты, находящиеся в корпусе прибора размыкаются и прерывают цепь. После остывания корпуса, они возвращаются в исходное положение.

Проверить его целостность можно тем же прибором, который измеряет целостность цепи (рис. 26).

Рис. 26. Проверка датчика температуры

Для этого, снимаем с клеммы один конец провода, чтобы схема не вносила ложные показания. Соединяем щупы прибора с выводами датчика и смотрим на результат. Как видно, прибор показывает обрыв цепи, а это значит, что датчик нерабочий.

Теперь можно считать, что причина неисправности печи найдена, но окончательный результат будет известен только тогда, когда решится вопрос с термодатчиком.

Чтобы восстановить работу датчика, иногда помогает резкая встряска или удар по нему каким-нибудь предметом, например, плоскогубцами или жалом отвертки. Но даже если прибор восстановится, есть риск того, что в случае критического перегрева он не сработает, и последствия могут быть плачевными.

Поэтому чтобы не рисковать, лучше заменить прибор на новый, тем более, что его стоимость составляет примерно два доллара. Найти его можно легко в одном из интернет магазинов.

На фото маркировка термовыключателя.

Рис. 27. Маркировка термовыключателяРис. 28. Температурный датчик: вид с обратной стороны

Этот термостат биметаллический KSD 201.

Маркировка указывает на то, что он отключается при температуре выше 145 градусов и восстанавливается, когда температура падает ниже 60 градусов.

Снять датчик несложно (рис. 29), достаточно подковырнуть отверткой одну из крепежных ламелей, и он легко снимется. Перед тем, как его снимать, нужно отсоединить провода. Если вы при установке нового датчика перепутайте местами провода, то это никак не повлияет на его работу.

Рис. 29. Снимаем датчик

После приобретения данного прибора, устанавливаем его на прежнее место, и подключаем к нему провод от платы фильтров. Второй провод пока не подсоединяем. Головка датчика должна плотно прилегать к корпусу камеры. Соединяем прибор с выводами термодатчика и проверяем его целостность.

Теперь прибор показывает цепь (рис. 30), и это значит, что он цел. Далее, подсоединяем второй провод и проверяем качество соединения подергиванием за него.

Рис. 30. Проверяем на целостность новый датчик

Теперь включаем вилку питания в сеть и указателем напряжения проверяем, приходит ли напряжение на датчик. Для этого, один щуп прибора подключаем к синему проводу на плате фильтра питания, а второй на датчик – ближний конец, – на который приходит коричневый провод.

Рис. 31. Проверяем приходит ли напряжение на датчик

Если результат положительный, а на фото (рис. 31) это именно так, то замеряем напряжение на выходе датчика (рис. 32). Прибор показывает, что оно также присутствует, как и в первом случае.

Рис. 32. Замеряем напряжение на выходе термодатчика мультиварки

Теперь можно считать, что датчик успешно заменен.

Хотя этого делать нежелательно, не надевая защитный кожух, подаем напряжение на печь, и выставив минимальную температуру включаем прибор.

Печь запустилась и работает (рис. 33).

Рис. 33. Проверка работоспособности свч печи

Быстро отключаем прибор и надеваем защитный металлический кожух.

Устанавливать крышку корпуса нужно в обратном порядке, то есть, вставив в пазы переднюю ее часть и закрепив на винты заднюю.

Рис. 34. Надеваем крышку обратноРис. 35. Продолжаем сборку

Для окончательной проверки работы устройства, включаем его в сеть. Кладем внутрь какою-нибудь еду в стеклянной банке и запускаем печь ручкой реле времени.

Печь работает, продукты нагреваются и выделяют пар.

Рис. 36. Мультиварка исправна Проблема устранена и это оказалось совсем не сложно и не дорого!

Видео руководства

Как правильно и безопасно установить микроволновку

​Какой тип СВЧ-печки выбрать

Микроволновые печи давно вошли в нашу повседневную жизнь и стали незаменимыми помощниками в хозяйстве. Сейчас уже сложно вообразить кухню без этого бытового прибора. Квартиры и офисы, загородные дома и дачи, кафе и рестораны – микроволновки ГОРИЗОНТ используются практически повсюду.

Современные СВЧ-печи отличаются разнообразием не только по дизайну и габаритам, но и по своей функциональности. В зависимости от особенностей устройства отличается и цена. Чаще всего принято выделять микроволновки по принципу работы.

Микроволновые печи соло – это самый простой и бюджетный вариант. В них используется только СВЧ-излучение. Эти модели отлично подойдут для разогрева блюд или разморозки полуфабрикатов. Отличаются такие устройства мощностью микроволн в диапазоне от 600 до 1500 Вт. Чем выше мощность, тем быстрее происходит разогрев, но даже показателя 700-800 Вт достаточно для быстрого и качественного приготовления. Печь мощнее – это неэкономный расход энергии. Система управления у печей-соло, как правило, механическая, но встречается иногда и электронная. Такие модели чаще всего являются наименьшими по размеру и объему.



Микроволновые печи с грилем наиболее оптимальный вариант по соотношению цена – функциональность. В таких устройствах кроме микроволн используется кварцевый или ТЭНовый гриль, который позволяет готовить пищу с помощью нагревательного элемента.  Продукт при этом приобретает красивую поджаристую корочку.

ТЭНовый нагреватель находится вверху или сбоку, бывают также модели с двойным грилем.  Такие модели являются бюджетными вариантами, но нагревательный элемент в них занимает немало места в камере.

Кварцевый гриль располагается в верхней части печи, прямо над рабочей камерой. Он не занимает много пространства, более экономичный, быстрее нагревается, и его проще чистить. Таким грилем оснащены более дорогие модели печей.



Микроволновые печи с грилем позволяют комбинировать режимы работы, имеют больше уровней мощности (до 1500 Ви), увеличенный объем камеры, а также широкий функционал. СВЧ-печи с грилем являются более дорогим вариантом по сравнению с микроволновками-соло.

Микроволновые печи с грилем и конвекцией вполне способны заменить духовку. Конвекция – это способ приготовления пищи с помощью горячего воздуха, циркулирующего вокруг приготовляемого блюда с помощью специального вентилятора. Конвекция позволяет готовить множество блюд: печь пироги, запекать мясо, тушить овощи.

СВЧ печи с режимом конвекции имеют мощность не менее 1350 Вт. При желании выбора микроволновки со всеми функциями духовки, такая модель печи будет оптимальным выбором.

Что и как поставить

В современных реалиях размеры кухни не всегда отвечают техническим правилам бытовой техники. Но для того, чтобы микроволновая печь ГОРИЗОНТ служила как можно дольше важно правильно ее установить.

Основной параметр безопасности – устойчивая и надёжная опора. Установка прибора производится исключительно на ровную поверхность, никаких шатающихся или ненадежных подставок. Печь должна стоять на регулируемых ножках, непосредственного соприкосновения ее днища с поверхностью следует избегать.

Наиболее удачная высота размещения прибора от 0,5 до 1,5 метра. Если поднять микроволновку выше, можно обжечься, доставая посуду с нагревшейся едой, ниже – разлить, выпрямляясь. Но в любом случае высота должна быть комфортной для всех членов семьи.

Идеально, когда столешница от микроволновки находится на расстоянии не более вытянутой руки. Наиболее удобным считается размещение печки рядом с холодильником, но при этом приборы не должны соприкасаться. Дверца должна легко открываться и закрываться.

Не допускается установка СВЧ-печи вплотную к стене, нагревательным приборам, бытовой технике и кухонным шкафчикам. Необходимо соблюдать промежуток не меньше 10 см по бокам и 15 см сзади. Беспрепятственная циркуляция теплого воздуха обеспечивает эффективную работу устройства.

Зачастую на кухне располагается телевизор. Работа микроволновки никак не влияет на функционирование телевизора, однако размещать устройства рядом все же не стоит. При длительной работе печи нагрев панели может расплавить пластиковую подножку телевизора, а выделение горячего воздуха окажет влияние на экран. В таком случае лучше воспользоваться кронштейном или навесной полкой.

Куда поставить СВЧ-печь

Не смотря на свои достаточно компактные габариты установка микроволновой печи часто вызывает затруднения, особенно если дело касается небольшой площади. Существует множество вариантов размещения микроволновки, которые зависят не только от размеров устройства, но и от дизайна кухонного гарнитура, частоты использования, расположения других бытовых приборов.  Ниже мы рассмотрим все доступные варианты, а также самые распространённые ошибки.

На рабочей поверхности



Разместить микроволновую печь на столешнице – самый логичный и удобный вариант, который не вызывает сложностей монтажа. Устройство необходимо просто установить рядом с розеткой, соблюдая безопасное расстояние в 50 см от плиты и мойки. Это надежная опора и комфортная высота для всех членов семьи, не надо далеко нести горячую посуду с разогретой едой, а сразу можно поставить на стол. Особенно удачным будет такое расположение в дальнем углу.

• Плюсы: оптимальная высота, устойчивость, близость рабочей поверхности.
• Минусы: занимает большой объем рабочей площади.

На подоконнике



Если пространство кухни ограничено, то микроволновую печь можно разместить на подоконнике. Однако необходимо учесть несколько важных моментов. Подоконник должен быть достаточно широким, а створка окна со стороны микроволновки – глухой. Рядом должна располагаться отдельная розетка. Также придется освободить подоконник от комнатных растений. Следует учесть также резкие температурные перепады, которые могут отразиться как на работе печи, так и на оконном стекле. Идеально, если окно выходит на лоджию или застекленный балкон.

• Плюсы: экономит пространство, комфортная высота, близость к рабочей поверхности.
• Минусы: температурные перепады, перерасход энергии в холодное время.

Под столешницей



Если на верхнем ярусе кухонного гарнитура нет места, то установить СВЧ-печь можно под столешницей. Это позволит сэкономить пространство на кухне и избавит от нагромождений на рабочей поверхности. Но для подобного варианта нужно заранее предусмотреть шкаф или специальную полку, с необходимым пространством для вентиляции (не менее 10 см по бокам, 15 см- сзади).

• Плюсы: экономия пространства.
• Минусы: неудобное расположение, небезопасно для детей, более сложный уход.

Встраивание в кухонный гарнитур



Следует отметить, что есть специальные модели для встраивания. Они обладают корпусом с повышенной теплоизоляцией, вентилятором охлаждения и немного дороже обычных печей. Разместить такую модель можно в любом удобном месте. Основным требованием является создание доступа воздуха для отвода тепла и наличие отдельной розетки.

Полка для микроволновки комплектуется крепежными элементами. Затем шнур подключается к розетке, прибор аккуратно задвигается внутрь ниши, закрывается декоративной рамкой и выравнивается в одну линию с фасадами. Чтобы эффективность печи не пострадала, ее устанавливают с небольшим зазором от задней стенки мебели. Это пространство нужно для притока и оттока воздуха.

Печь будет находится на удобной высоте, вблизи столешницы и при этом освободит рабочую поверхность. Этот способ отлично подойдет тем, кто решил обновить кухню или занят ремонтом.

• Плюсы: удобное расположение, привлекательный внешний вид, простота ухода.
• Минусы: сложность монтажа, стоимость.

В навесном шкафу



Подобный монтаж СВЧ-печи украсит вашу кухню и не доставит хлопот, если учесть размеры шкафа для нее еще на стадии проектирования кухни. Для удобства пользования лучше выбирать один из нижних отсеков верхнего яруса. Высота размещения микроволновой печи не должна превышать полутора метра от пола, иначе открывать дверцу будет неудобно. Да и доставать посуду с горячей едой достаточно опасно. Также не рекомендуется устанавливать печь над плитой или рядом с газовым счетчиком.

• Плюсы: экономия пространства, простота установки.
• Минусы: опасное расположение, которое не подойдет всем членам семьи.

На холодильнике



Производители не рекомендуют устанавливать микроволновые печи на холодильник по многим причинам.

Главное препятствие для установки СВЧ-печи на холодильнике – это тепло, которое образуется в процессе приготовления пищи. Большинство микроволновок оснащено внутренним вентилятором, который заставляет нагретый воздух циркулировать по рабочей камере и ускоряя процесс готовки. Частично воздух выходит из камеры через вентиляционные отверстия, что позволяет избежать перегрева устройства. И именно этот горячий воздух является основной проблемой.

Помимо горячего воздуха от готовящейся еды, у микроволновки есть еще один источник тепла. Для работы ей требуется трансформатор и выпрямитель, которые при функционировании также нагреваются. Их перегрев – это заведомая поломка бытовой техники.

Поэтому лучше всего использовать микроволновку-соло или пользоваться программами только для разогрева блюд, поскольку режим гриль и конвекция сильно нагревают внешние элементы устройства. Из-за высокой температуры будет сильно прогреваться корпус холодильника, что привет к нарушению работы или совсем выведет его из строя.

Также следует учесть, что СВЧ-печь на холодильнике – это дополнительная нагрузка для компрессора. При таком расположении электроэнергии холодильник будет потреблять больше, так как объем тепла на его конденсаторе и внутри камеры возрастет.

Если есть возможность поставить микроволновку в другом месте — стоит ей воспользоваться. Но если вариантов больше нет, то при соблюдении ряда условий такая установка может использоваться.

Холодильник/морозильник должен быть высотой не более 120 см. Это необходимо не только для комфортного использования прибором, но и для элементарной безопасности.  Вокруг печи должно быть свободное пространство в 15-20 см, а вентиляционные отверстия всегда открыты. Чтобы из-за вибраций холодильника микроволновка не упала необходимо предусмотреть ограничивающие подставки и специальный коврик, который будет выполнять функцию теплоизоляции.

• Плюсы: подходит для маленьких кухонь с невысоким холодильником.
• Минусы: небезопасное расположение, увеличенное потребление энергии, возможность перегрева устройства.

На посудомоечной машине

Если речь идет о расположении микроволновки на бытовой технике, то посудомоечная машина здесь лучший вариант. Минимальная вибрация, отсутствие нагрева и достаточная глубина позволяют разместить без проблем установить печь, предусмотрев лишь термоизолирующий слой.  Если СВЧ стоит на посудомойке, то использовать удлинитель не рекомендуется – нужна отдельная розетка. Нежелательно также включать два прибора одновременно.

• Плюсы: экономит пространство на кухне, удобное расположение, устойчивость.
• Минусы: необходимость термоизоляции.

На стиральной машине

Зачастую микроволновые печи в целях экономии пространства размещают на стиральной машине. Это не самый худший вариант, особенно, если стиральной машиной пользуются нечасто, и она больше выполняет роль стола. Но и здесь необходимо соблюдать ряд условий.

Вес микроволновой печи не должен превышать 15 кг, а глубина соответствовать размеру корпуса стиральной машины. Если глубина печи будет больше, то ножки ее будут свисать, и вентиляция может быть нарушена. Чтобы избежать смещения или падения микроволновки от вибрации нужно использовать резиновый коврик, но учесть, чтобы было достаточно места для вентиляции.

Подключение приборов должно осуществляться в отдельные розетки – без удлинителя. Необходимо также помнить, что электромагнитные волны, излучаемые микроволновкой, могут оказать воздействие на электронный блок стиральных машин. И хотя многие из подобных приборов имеют специальные внутренние отражатели, встроенные в корпус, лучше было бы избегать подобного соседства.

• Плюсы: эффективное использование рабочей поверхности, комфортная высота.
• Минусы: небезопасное расположение, неустойчивость во время работы, негативное воздействие на технику.

На острове



Удобный вариант размещения техники, позволяющий разгрузить столешницу и шкафчики мебели от имеющихся приборов. Однако этот способ монтажа подойдет лишь владельцам больших кухонь, которые характерны для частных домов. Также нужно предусмотреть наличие розетки, которые обычно располагаются вдоль стен.

• Плюсы: не занимает столешницу и шкафчики, удобное размещение, устойчивость.
• Минусы: подходит для определенных кухонь, нужно устанавливать розетку.

На столе, барной стойке

Если кухонный гарнитур состоит всего из нескольких шкафчиков, а столешница занята, то установить СВЧ-печь можно на обеденном столе. Существенный минус – это потеря места за столом, но с другой стороны удобно сразу поставить горячую посуду. А вот с барной стойкой можно поэкспериментировать, когда ее габариты позволяют. Если установить прибор так, чтобы скрыть заднюю панель, такое расположение может стать весьма функциональным. Для небольшой семьи или одного человека – это оптимальный вариант.



• Плюсы: удобное расположение, устойчивость, безопасность.
• Минусы: занята большая площадь, выглядит неэстетично.

Над кухонной плитой или вытяжкой

Подобный способ установки также имеет право на существование, однако, это не самый лучший вариант. Преимуществом является экономия пространства. К недостаткам относятся: нагрев СВЧ-печи, а горячий воздух от плиты плохо сказывается и на внешнем виде, и на эксплуатационных характеристиках микроволновки. Высокое расположение доставит неудобство людям с небольшим ростом.



• Плюсы: экономит пространство рабочей поверхности.
• Минусы: неудобное и небезопасное размещение, нагрев печи.

Над встроенным духовым шкафом

Для удобного использования печки лучше установить ее в средней линии мебели. Расположение микроволновки рядом или над встроенным духовым шкафом очень функционально. Если подобрать приборы одной фирмы и одинаковой цветовой гаммы, то приборы будут эффектно дополнять друг друга.



• Плюсы: экономия пространства, удобство расположения, эффектный внешний вид.
• Минусы: дорогостоящий вариант.

На кронштейне

Если кухня небольшая, а столешница занята, то можно использовать специальные кронштейны. Этот вариант очень популярен по многим причинам. Микроволновку можно разместить практически в любом месте и при этом пространство будет использоваться максимально рационально. Микроволновку можно установить обособленно, она не будет соприкасаться с варочной поверхностью, холодильником и другими электроприборами.



Современные кронштейны крайне надежные и способны выдержать вес любого устройства. При этом все сделано так, чтобы не препятствовать эксплуатации микроволновки. Как правило, это два держателя г-образной формы, изготовленные из стали. В комплекте к ним также должны прилагаться резиновые накладки с клеящейся основой, а также заглушки.

Обычно кронштейны представлены в различных цветовых решениях: черный, белый, серебристый. Это позволяет без труда подобрать подходящий оттенок и вписать в интерьер любой кухни.

• Плюсы: безопасность, экономия места на кухне, удобная эксплуатация.
• Минусы: затраты на кронштейн, монтаж.

На отдельной полке, стеллаже



Если пространство кухни позволяет, то можно установить СВЧ-печь на отдельностоящей полке. Наличие нескольких уровней позволит разместить там и другую бытовую технику – электрический чайник, блендер, миксер, кухонные весы и многие другие предметы необходимые на любой кухне. Но следует помнить, что открытые полки выглядят аккуратно только если на них царит идеальный порядок.

• Плюсы: возможность структурировать место на кухне, удобное расположение.
• Минусы: не подойдет для маленьких помещений.

Таким образом, мы рассмотрели наиболее популярные варианты размещения микроволновой печи. Некоторые из них простые и дешевые, другие – требуют дополнительных вложений. Но все зависит от размеров кухни, дизайна, модели миккроволновки, а также личных предпочтейний.

Ошибки при установке микроволновой печи

Очень часто в целях экономии пространства на кухне микроволновую печь устанавливают в самых неподходящих местах. Это может привести как поломке устройства, так и к различным опасным ситуациям – перепадам электроэнергии, возгоранию и тд. Чтобы избежать подобного необходимо соблюдать ряд правил.



• Прежде всего нужно помнить одно основное правило: не допускать загромождения вентиляционных отверстий.
• Не допускается использование микроволновки рядом при использовании отопительных радиаторов и других нагревательных элементов, а также с газовыми счетчиками и газовыми плитами. Если это невозможно, обеспечьте между ними хорошую теплоизоляцию.
• В случае расположения СВЧ вблизи установленного газового котла важно, чтобы колонка была закрытого типа: опасно допустить соединение пара и открытой горелки.
• Нельзя устанавливать микроволновые печи рядом с раковинами, чтобы не допустить опадания в них воды.
• Установка микроволновки над мультиваркой также опасна, так как поток пара может повредить печь. Эта причина является ограничением и для соседства с пароваркой.
• Размещение на высоких холодильниках не приветствуется, из-за неудобства пользования.



Что нельзя ставить на СВЧ-печь

В целях экономии места многие предпочитают использовать микроволновку как дополнительную полку и ставят на нее кофеварку или чайник. Некоторые применяют ее для хлебницы, цветов и других предметов. Это в корне неправильно, так как могут быть нежелательные последствия.

Во-первых, между нижней крышкой устройства и поверхностью коврика должно быть пространство для вентиляции. Если на печь поставить что-нибудь тяжелое, ее ножки будут утопать в коврике, вентиляции нарушится.

Во-вторых, во многих моделях печки на верхней панели расположена вентиляционная полоса, при попадании туда воды, крошек и других твердых мелких частиц, техника может сгореть.

В-третьих, корпус печи не рассчитан на дополнительные тяжести сверху. И таким образом можно не только нарушить вентиляцию, но и повредить крышку микроволновки.

Недопустимо закрывать вентиляционные отверстия полотенцами, посудой и размещать цветы.  Если хочется поставить цветы или какой-то декор интерьера нужно соблюдать безопасное расстояние, поскольку даже из-за такой мелочи техника может выйти из стоя.



Чем более ответственно отнестись к установке микроволновой печи на кухне, тем меньше будет проблем с неполадками в работе кухонной техники. И служить микроволновая печь будет долго и бесперебойно.

Приятных Вам покупок!

электрическое – Выключатель блокировки дверцы микроволновой печи продолжает выходить из строя

У меня есть микроволновая печь GE мощностью 1000 Вт (модель JVM3160RF), которой сейчас около 3 лет. Ранее в этом году один из микровыключателей блокировки вышел из строя (не давил), что привело к срыву цепи выключателя. Сначала только в том случае, если вы открыли дверцу во время приготовления, затем, в конце концов, сразу после запуска цикла готовки.

Итак, я заменил вышедший из строя выключатель. Затем схема снова начала дуть, может быть, через месяц или два.Мы старались всегда помнить «Стоп / Отмена», а не открывать дверцу в середине цикла готовки. Но переключатель снова вышел из строя. Я думаю, что это уже третий или четвертый сбой, последний из которых произошел в течение недели после замены переключателя.

Вот кое-что, что меня смущает: позиции 127 и 129 в каталоге запчастей GE являются «нормально разомкнутыми» переключателями. Они выглядят одинаково, но имеют разные номера деталей. Если вы посмотрите увеличенное изображение на странице каталога каждой детали, то увидите, что они оба относятся к типу «K3WA», и их легко найти на Amazon.

Если я правильно помню, по крайней мере, в 2 или 3 случаях отказал переключатель 128 частей (средний, нормально замкнутый). И однажды вышел из строя нижний переключатель 129 NO. Какой переключатель в конечном итоге выйдет из строя, может не иметь значения. Как указал Майкл К., они, вероятно, выходят из строя из-за сильного тока, который их сжигает. Реальный вопрос , почему происходит замыкание блокировки вместо простой остановки цикла готовки (нормальное повседневное поведение, которого вы ожидаете, когда вы открываете дверцу, чтобы остановить микроконтроллер и получить горячую пищу.)

В некоторых сообщениях упоминается возможность регулировки положения узла переключателя. Насколько я могу судить, нет никаких регулировок между пластиковой рамкой и шасси, равно как и положения отдельных переключателей.

Я также искал деформированный или деформированный пластик, который позволил бы чему-то оказаться не на своем месте. Ничего подозрительного там не нашел.

На этом этапе я почти готов заменить микроволновую печь, хотя уверен, что это можно исправить. Хуже всего то, что нам придется оторвать хотя бы часть обшивки шкафа, чтобы снять и заменить микроволновую печь, что создает огромные хлопоты.Что я могу сделать, прежде чем оторву эту микроволновку от стены ??

Связанный:

Amazon.

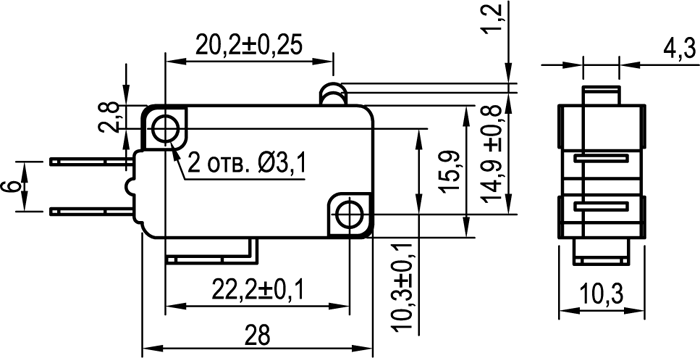

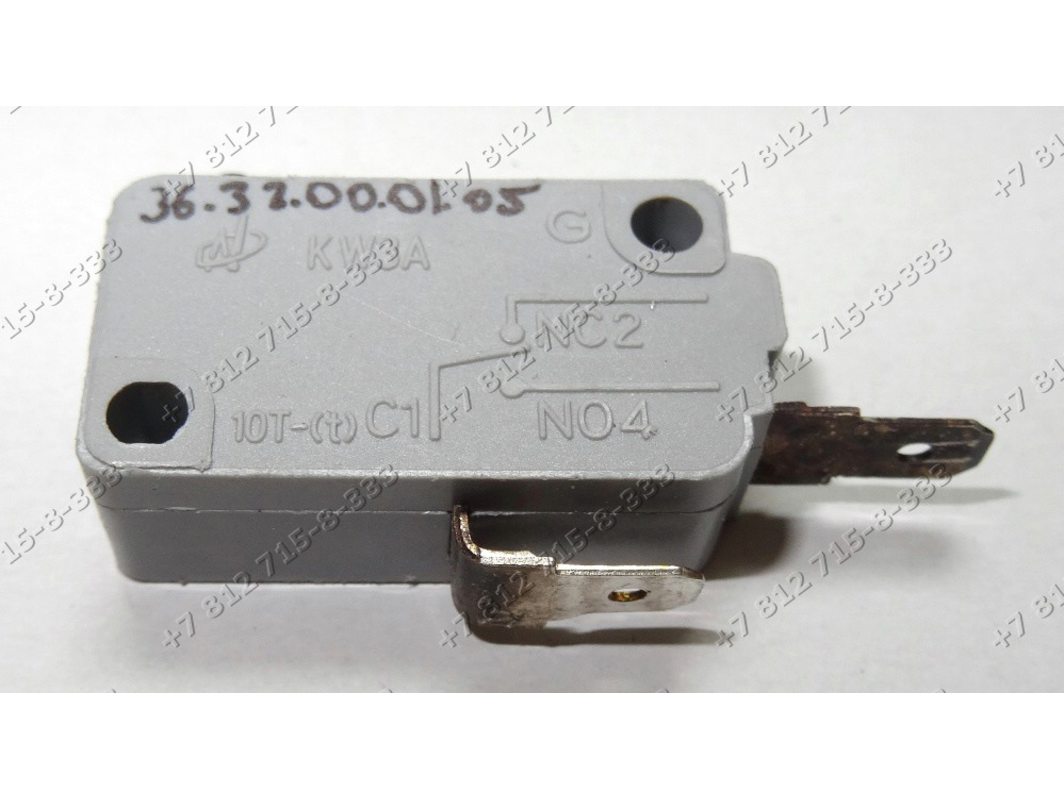

com: 2Pcs KW3A Микропереключатель двери микроволновой печи 125V / 250V 16A Нормально открытый переключатель: Товары для дома

Amazon’s Choice выделяет высоко оцененные продукты по хорошей цене, доступные для немедленной отправки.

Amazon Выбор для “dongnan kw3a”

---

Был:	8,79 долл. США Подробности
Цена:	7,99 долл. США + Депозит без импортных сборов и 14 долларов США. 90 Доставка в РФ Подробности
Вы экономите:	0,80 долл. США (9%)

• Убедитесь, что это подходит введя номер вашей модели.
• Вы покупаете два новых микровыключателя дверцы микроволновой печи, нормально разомкнутые
• Расстояние между двумя клеммами составляет 6 мм для нормально разомкнутых переключателей и 11 мм для нормально замкнутых переключателей.
• G5t16 такой же как kw3a
• Сила тока: 16А. Напряжение: 125 В и 250 В. Термостойкость: -10 ° ~ 105 °.
• Размер: 3 см X 1,5 см X 1 см (ДхШхВ)

› См. Дополнительные сведения о продукте

Как отремонтировать дверные переключатели для СВЧ

Микроволновая печь была изобретением одного из величайших устройств, позволяющих экономить время. Микроволновые печи появились не потому, что кому-то нужно было найти более быстрый и удобный способ готовить. Микроволны впервые были использованы в магнетронной трубке, изобретенной во время Второй мировой войны. Британцы установили магнетрон на свою радарную систему и значительно расширили свои возможности по обнаружению вражеских боевых самолетов, приближающихся для бомбардировки Британских островов. Совершенно случайно было обнаружено, что микроволновая печь разогревает пищу. Инженер, проводивший исследования, находился в комнате, где микроволновые печи отражались от стен. Ему нужно было перекусить, и он залез в карман, чтобы съесть шоколадный батончик.Шоколадный батончик растаял в его кармане, что привело к новым исследованиям, которые уступили место современной микроволновой печи.

Об этом достаточно сказано. Теперь давайте посмотрим на Вивиан и узнаем, как она использует свою микроволновую печь.

Вивиан и ее кофе

Вивиан просыпается рано, вытирает сон с глаз и неуверенно идет на кухню за своей первой чашкой кофе. Она наливает чашку вчерашнего кофе в свою любимую кружку и ставит ее в микроволновую печь. Она закрывает дверь, нажимает несколько кнопок, которые воспроизводят дополнительные звуковые сигналы, и терпеливо ждет 60 секунд, которые потребуются, чтобы нагреть высокооктановый сок с высоким октановым числом.

Чего Вивиан не знает, так это того, как этот волшебный ящик может нагреть что угодно. Более того, простота того, как работает микроволновая печь, вызывает наибольшую озабоченность до того дня, пока она не перестанет нагревать ее однодневного Джо.

После того, как Вивиан нажала кнопку пуска, она привела в движение серию событий, чтобы произвести энергию, эквивалентную энергии расширяющейся Вселенной.

Перед тем, как тепло передается во внутреннюю кабину микроволновой печи, три переключателя взаимодействуют друг с другом, чтобы гарантировать, что микроволновая печь не будет работать при открытой дверце.Эти три переключателя жизненно важны для здоровья микроволновой печи Вивиан, и если один или несколько из этих переключателей выйдут из строя, микроволновая печь не сможет нагреться. Облом.

Если переключатели выполняют свою работу, переменное напряжение подается на диод, который преобразует его в постоянное напряжение, удваивая его до 5000 вольт. Если диод работает правильно, этот новый скачок напряжения направляется в магнетрон, сердце микроволновой печи и причину, по которой еда становится горячей.

Если диод начинает выходить из строя, возможно, микроволновая печь не нагревается до своего полного потенциала и в конечном итоге не будет нагреваться вообще.Скорее всего, потребуется замена магнетрона.

Совет для профессионалов: помните, что микроволновые печи готовят пищу снаружи к середине и теряют импульс по мере распространения волн. Вот почему перемешивание пищи рекомендуется как один из шагов к получению аппетитно горячей пищи. По этой же причине что-то вроде куриной грудки, разогретой в микроволновой печи, кажется, сохнет и сморщивается снаружи. Это также причина, по которой Вивиан наслаждается чашкой горячего кофе, прежде чем она безумно выбегает на работу. Если у вас есть микроволновая печь Whirlpool, Maytag, Kenmore, KitchenAid или Roper, следующая диагностика должна помочь вам выяснить, почему ваша микроволновая печь не нагревается. И поможет вам решить, нужно ли вам позвонить в авторитетную компанию по ремонту бытовой техники.

Доступ к переключателям

ВНИМАНИЕ: отключите микроволновую печь от любого источника питания, прежде чем двигаться вперед.

Микроволны включают три переключателя, расположенные за панелью управления. Главный, вторичный и контрольный выключатели срабатывают, чтобы микроволновая печь не готовила кухню, пока дверь открыта.

• Удалите два винта Philips, которые удерживают решетку наверху микроволновой печи. Снимите решетку и отложите в сторону.
• Найдите и удалите один винт Philips, который удерживает панель управления на месте.
• Поднимите панель управления и осторожно потяните на себя. Это даст вам доступ к трем переключателям.
• Отсоедините все провода от платы управления. Все провода отличаются друг от друга и подходят только к той клемме, для которой они предназначены.
• С помощью плоскогубцев отсоедините разъемы от клемм, которые нельзя снять вручную.Слегка сожмите разъем, чтобы высвободить его из клеммы.
• Последний провод, который вы удалите, – это провод заземления, который подключен к корпусу микроволновой печи. Отложите панель управления в сторону.
• Снимите крышку доступа и отложите ее в сторону.

Как проверить переключатели

• Установите мультиметр в положение OHMS, чтобы проверить три переключателя.
• Обратите внимание, что первичный и вторичный выключатели проверяются при открытой двери. При открытой дверце сначала подключите провода мультиметра к разъемам на первичном переключателе.При закрытии дверцы мультиметр должен издать звуковой сигнал, если переключатель исправен.
• Таким же образом проверьте вторичный выключатель.
• Проверить выключатель монитора при закрытой двери. Когда вы открываете дверь, счетчик должен пищать.
• Если вы не услышали соответствующий звуковой сигнал ни на одном из этих переключателей или на всех трех, замените переключатель.

Эти три переключателя служат в основном для того, чтобы микроволновая печь не работала при открытой дверце. Переключатели также подают напряжение на диод и магнетрон, которые нагревают микроволны.Положительный результат теста переключателей подтверждает, что магнетрон вышел из строя и его необходимо заменить.

Пора включить микроволновую печь. Для большинства людей это все, что вы можете пожелать. Вероятность сильного поражения электрическим током от конденсатора высокого напряжения, который сохраняет остаточное количество электричества, постоянно увеличивается. Его необходимо разрядить, прежде чем можно будет получить доступ к магнетрону и мощному диоду и заменить их.

Пропустите провода панели управления через соответствующие прорези в крышке доступа и снова прикрепите крышку к раме микроволновой печи.Сначала снова подключите заземляющий провод, а затем снова подключите все остальные провода к их совместимым клеммам. Верните панель управления на место и закрепите ее винтом Philips. При открытой дверце установите на место крышку гриля. Открытие дверцы упрощает замену решетки. Закрепите двумя винтами с крестообразным шлицем. Не затягивайте эти винты слишком сильно, поскольку решетка сделана из пластика, и вы не захотите ее сломать или расколоть.

Может быть, вы не занимаетесь своими руками или у вас просто нет времени на ремонт и обслуживание техники.В любом случае, мы здесь, чтобы помочь вам любым способом ремонта бытовой техники, который вам может понадобиться. Свяжитесь с нами в удобное для вас время. Мы здесь, чтобы служить вам.

.
